МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ КОРЫТНЫЙ
ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. Channel section.
Dimensions

ГОСТ
12492.1-90

Дата введения 01.01.91

Настоящий стандарт распространяется на горячекатаный корытный профиль.

1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля и справочные значения относительно осей должны соответствовать: для профиля корытного 1 - табл. 1, черт. 1; для профиля корытного 2 - табл. 2, черт. 2.

Таблица 1

Марка стали

Площадь сечения, см2

Масса 1 м профиля, кг

Момент инерции, см4

Ix

Iy

СтЗпс2 и Ст5сп2

по ГОСТ 535

2,07

1,62

0,493

1,49

09Г2С по ГОСТ 19281

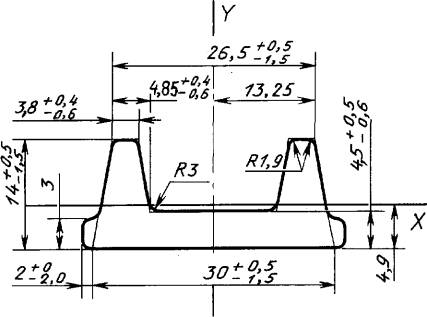

Профиль корытный 1

Черт. 1

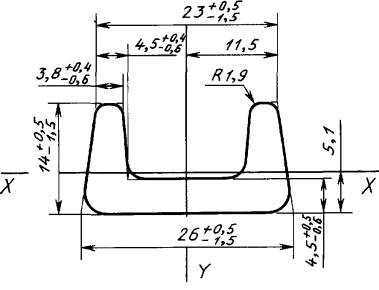

Профиль корытный 2

Черт. 2

Таблица 2

Марка стали

Площадь сечения, см2

Масса 1 м профиля, кг

Момент инерции,см4

Ix

IУ

СтЗкп 1

СтЗсп 3

СтЗпс 2 по

ГОСТ 535

2,2

1,73

0,291

2,036

2. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,4 % длины. По требованию потребителя профили изготовляют с кривизной не более 0,2 % длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 752

3. ВЗАМЕН ГОСТ 12492.4-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 535-88

1

ГОСТ 19281-89

1

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ
