МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ПОЛОСОВОЙ С УКЛОНОМ
ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. Bevelled strip section..
Dimensions

ГОСТ
12492.15-90

Дата введения 01.01.91

Настоящий стандарт распространяется на горячекатаный полосовой профиль с уклоном.

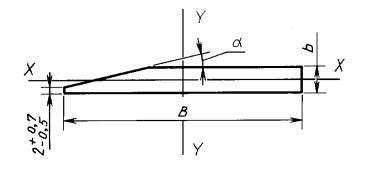

1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля, справочные значения относительно осей должны соответствовать указанным на чертеже и в таблице.

Марка стали

В, мм

b, мм

α

Площадь сечения, см2

Масса 1 м профиля, кг

Момент инерции, см4

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

lx

1У

35, 40 по ГОСТ 1050

80 85

+ 1,0

8

± 0,5

19°

19°

± 1,0°

5,87

6,28

4,61

4,93

0,31

0,33

27,39

33,23

65 по ГОСТ 14959

85 100

+ 1,0

- 2,0





45°

45°



6,62

7,82

5,19

6,14

0,35

0,42

37,90

65,42

2. Кривизна профиля по плоскости и по ребру не должна превышать 0,5 % длины. По требованию потребителя профили поставляют с кривизной 0,2 % длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 753

3. ВЗАМЕН ТУ 14-2-710-87

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1050-88

1

ГОСТ 14959-79

1

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ
