МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ДЛЯ КОРПУСА
КОНЕЧНОЙ ПЕРЕДАЧИ ТРАКТОРА

Сортамент

Agricultural machinery. Section for end transmission case.
Dimensions

ГОСТ
12492.14-90

Дата введения 01.01.91

Настоящий стандарт распространяется на горячекатаный профиль для корпуса конечной передачи трактора.

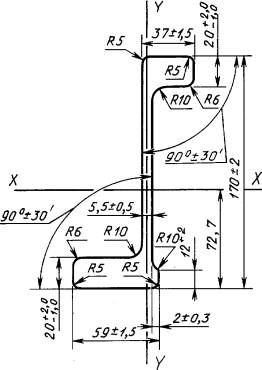

1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения профиля должны соответствовать указанным на чертеже и в таблице.







Марка стали

Площадь
сечения, см2

Масса 1 м
профиля, кг

Момент инерции, см4

1Х

Iy

СтЗкп1,

СтЗспЗ,

СтЗпсЗ по ГОСТ 535

26,5

20,8

1138,19

117,54

2. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,5 % длины.

3. Скручивание профиля вокруг продольной оси не должно превышать 1 мм на 1 м длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 753

3. ВЗАМЕН ТУ 14-2-698-86

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 535-88

1

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ
