МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ДЛЯ ВЕРХНЕГО КОЛЬЦА
ПОВОРОТНОГО КРУГА АВТОПРИЦЕПА
СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery.
Section for upper ring of trailer slewing plate Dimensions

ГОСТ
12492.11-90

Дата введения 01.01.91

Настоящий стандарт распространяется на горячекатаный профиль для верхнего кольца поворотного круга автоприцепа.

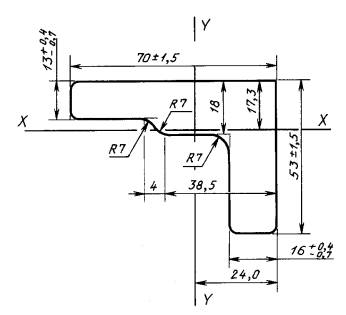

1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля должны соответствовать указанным на чертеже и в таблице.

Марка стали

Площадь сечения, см2

Масса 1 м профиля, кг

Момент инерции, см2

Ix

Iy

35 по ГОСТ 1050

16,83

13,21

35,75

65,90

2. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,4 % длины.

3. Отклонение от прямого угла не должно превышать 40'.

4. Скручивание профиля вокруг продольной оси не должно превышать 2° на 1 м длины.

5. Допускается изготовление профилей с неровными торцевыми поверхностями обеих полок. Значение неровностей не должно пре­вышать ± 1,5 мм.

Уклон торцевых поверхностей должен быть в пределах допуска на размер.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 753

3. ВЗАМЕН ГОСТ 12492.17-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1050-88

1

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ
