ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ ФЛАНЦЕВЫЕ
С двуМЯ КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры



ГОСТ 11522-82







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРПУСА ПОДШИПНИКОВ СКОЛЬЖЕНИЯ ФЛАНЦЕВЫЕ С ДВУМЯ КРЕПЕЖНЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

Plain bearings flange bearing blocks with two bolt holes. Design and dimensions

ГОСТ
11522-82

Взамен
ГОСТ 11522-63

Постановлением Государственного комитета СССР по стандартам от 26 января 1982 г. № 273 срок введения установлен

с 01.07.83

1. Настоящий стандарт распространяется на фланцевые корпуса подшипников скольжения с двумя крепежными отверстиями, применяемые с втулками по ГОСТ 11525-82.

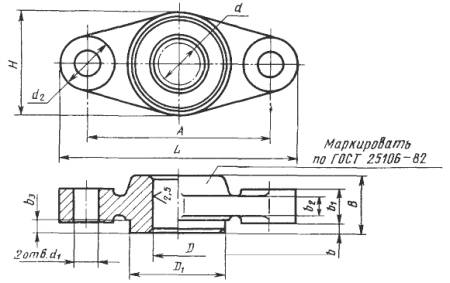

2. Конструкция и размеры корпусов должны соответствовать указанным на чертеже и в таблице.

мм

Обозначение корпуса

Диаметр вала d

D (пред. откл. по Н8)

D1 (пред. откл. по h9)

А

L

H

B

b

b1

b2

b2

d1

d2

12

12

18

40

67

87

45

20

5

12

10

6

9

20

14

14

20

16

16

22

45

80

105

50

25

6

14

12

7

11

25

18

18

24

20

20

26

53

85

110

58

32

7

18

14

8

22

22

28

25

25

32

67

105

130

71

40

10

20

11

13

28

28

36

32

32

40

75

130

165

80

50

14

23

18

15

17

35

35

35

45

40

40

50

85

140

180

95

63

22

25

23

22

40

45

45

55

50

50

60

90

150

190

100

80

25

26

55

55

65

100

160

200

110

30

22

63

63

73

110

180

225

120

100

30

31

26

45

70

70

85

130

200

245

140

34

32

24

35

80

80

95

140

210

255

150

125

Пример условного обозначения корпуса подшипника с d = 32 мм:

Корпус 32 ГОСТ 11522-82

3. Технические требования - по ГОСТ 11522-82.

4. Размеры и шероховатость поверхностей конструктивных элементов корпусов - по приложению к настоящему стандарту.

ПРИЛОЖЕНИЕ

Рекомендуемое

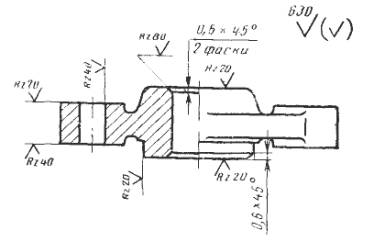

Размеры и шероховатость поверхностей конструктивных элементов корпусов
