ГОСТ 1139-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

СОЕДИНЕНИЯ ШЛИЦЕВЫЕ
ПРЯМОБОЧНЫЕ

РАЗМЕРЫ И ДОПУСКИ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

СОЕДИНЕНИЯ ШЛИЦЕВЫЕ ПРЯМОБОЧНЫЕ

Размеры и допуски

Basic norms of interchangeability. Straight-sided splined joints.
Dimensions and tolerances

ГОСТ
1139-80

Дата введения 01.01.82

Настоящий стандарт распространяется на шлицевые соединения общего назначения с прямобочным профилем зубьев, расположенных параллельно оси соединения и с боковыми сторонами профиля, параллельными оси симметрии шлица вне окружности диаметра d, и устанавливает число зубьев, номинальные размеры соединений легкой, средней и тяжелой серий, а также допуски для соединений с центрированием по внутреннему диаметру, по наружному диаметру и по боковым сторонам зубьев.

Стандарт не распространяется на специальные шлицевые соединения, которые отличаются от регламентируемых настоящим стандартом номинальными размерами и видом центрирования.

Стандарт не распространяется на изделия, спроектированные до 1980 г.

Стандарт полностью соответствует стандарту СТ СЭВ 6844-89.

(Измененная редакция, Изм. № 2).

1. РАЗМЕРЫ

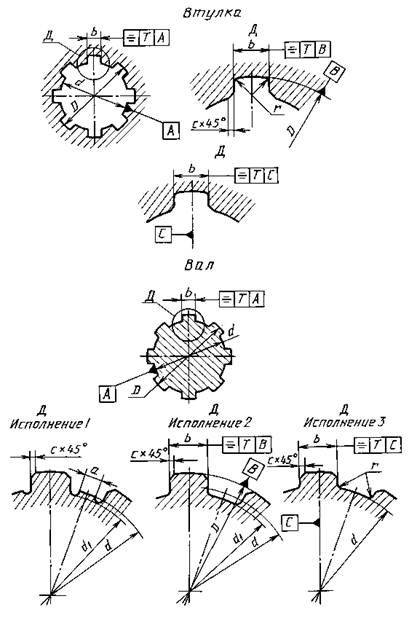

1.1. Основные размеры и числа зубьев шлицевых соединений должны соответствовать указанным на чертеже и в табл. 1 - 3.

Таблица 1

Размеры легкой серии, мм

z×d×D

Число
зубьев z

d

D

b

d1, не
менее

а, не
менее

с

r, не
более

Номин.

Пред. откл.

6×23×26

6

23

26

6

22,1

3,54

0,3

+0,2

0,2

6×26×30

6

26

30

6

24,6

3,85

0,3

+0,2

0,2

6×28×32

6

28

32

7

26,7

4,03

0,3

+0,2

0,2

8×32×36

8

32

36

6

30,4

2,71

0,4

+0,2

0,3

8×36×40

8

36

40

7

34,5

3,46

0,4

+0,2

0,3

8×42×46

8

42

46

8

40,4

5,03

0,4

+0,2

0,3

8×46×50

8

46

50

9

44,6

5,75

0,4

+0,2

0,3

8×52×58

8

52

58

10

49,7

4,89

0,5

+0,3

0,5

8×56×62

8

56

62

10

53,6

6,38

0,5

+0,3

0,5

8×62×68

8

62

68

12

59,8

7,31

0,5

+0,3

0,5

10×72×78

10

72

78

12

69,6

5,45

0,5

+0,3

0,5

10×82×88

10

82

88

12

79,3

8,62

0,5

+0,3

0,5

10×92×98

10

92

98

14

89,4

10,08

0,5

+0,3

0,5

10×102×108

10

102

108

16

99,9

11,49

0,5

+0,3

0,5

10×112×120

10

112

120

18

108,8

10,72

0,5

+0,3

0,5

Таблица 2

Размеры средней серии, мм

z×d×D

Число
зубьев z

d

D

b

d1, не
менее

а, не
менее

с

r, не
более

Номин.

Пред. откл.

6×11×14

6

11

14

3,0

9,9

-

0,3

+0,2

0,2

6×13×16

6

13

16

3,5

12,0

-

0,3

+0,2

0,2

6×16×20

6

16

20

4,0

14,5

-

0,3

+0,2

0,2

6×18×22

6

18

22

5,0

16,7

-

0,3

+0,2

0,2

6×21×25

6

21

25

5,0

19,5

1,95

0,3

+0,2

0,2

6×23×28

6

23

28

6,0

21,3

1,34

0,3

+0,2

0,2

6×26×32

6

26

32

6,0

23,4

1,65

0,4

+0,2

0,3

6×28×34

6

28

34

7,0

25,9

1,70

0,4

+0,2

0,3

8×32×38

8

32

38

6,0

29,4

-

0,4

+0,2

0,3

8×36×42

8

36

42

7,0

33,5

1,02

0,4

+0,2

0,3

8×42×48

8

42

48

8,0

39,5

2,57

0,4

+0,2

0,3

8×46×54

8

46

54

9,0

42,7

-

0,5

+0,3

0,5

8×52×60

8

52

60

10,0

48,7

2,44

0,5

+0,3

0,5

8×56×65

8

56

65

10,0

52,2

2,50

0,5

+0,3

0,5

8×62×72

8

62

72

12,0

57,8

2,40

0,5

+0,3

0,5

10×72×82

10

72

82

12,0

67,4

-

0,5

+0,3

0,5

10×82×92

10

82

92

12,0

77,1

3,00

0,5

+0,3

0,5

10×92×102

10

92

102

14,0

87,3

4,50

0,5

+0,3

0,5

10×102×112

10

102

112

16,0

97,7

6,30

0,5

+0,3

0,5

10×112×125

10

112

125

18,0

106,3

4,40

0,5

+0,3

0,5

Таблица 3

Размеры тяжелой серии, мм

z×d×D

Число
зубьев z

d

D

b

d1, не
менее

с

r, не
более

Номин.

Пред. откл.

10×16×20

10

16

20

2,5

14,1

0,3

+0,2

0,2

10×18×23

10

18

23

3,0

15,6

0,3

+0,2

0,2

10×21×26

10

21

26

3,0

18,5

0,3

+0,2

0,2

10×23×29

10

23

29

4,0

20,3

0,3

+0,2

0,2

10×26×32

10

26

32

4,0

23,0

0,4

+0,2

0,3

10×28×35

10

28

35

4,0

24,4

0,4

+0,2

0,3

10×32×40

10

32

40

5,0

28,0

0,4

+0,2

0,3

10×36×45

10

36

45

5,0

31,3

0,4

+0,2

0,3

10×42×52

10

42

52

6,0

36,9

0,4

+0,2

0,3

10×46×56

10

46

56

7,0

40,9

0,5

+0,3

0,5

16×52×60

16

52

60

5,0

47,0

0,5

+0,3

0,5

16×56×65

16

56

65

5,0

50,6

0,5

+0,3

0,5

16×62×72

16

62

72

6,0

56,1

0,5

+0,3

0,5

16×72×82

16

72

82

7,0

65,9

0,5

+0,3

0,5

20×82×92

20

82

92

6,0

75,6

0,5

+0,3

0,5

20×92×102

20

92

102

7,0

85,5

0,5

+0,3

0,5

20×102×115

20

102

115

8,0

94,0

0,5

+0,3

0,5

20×112×125

20

112

125

9,0

104,0

0,5

+0,3

0,5

Примечания:

1. Исполнение 1 дано для изготовления валов соединений легкой и средней серий методом обкатывания. Валы соединений тяжелой серии методом обкатывания не изготовляются.

2. Шлицевые валы исполнений 1 и 3 изготовляются при центрировании по внутреннему диаметру, исполнения 2 - при центрировании по наружному диаметру и боковым сторонам зубьев.

(Измененная редакция, Изм. № 2).

1.2. (Исключен, Изм. № 2).

1.3. Фаска у пазов отверстия втулки может быть заменена закруглением с радиусом, равным величине фаски с.

2. ДОПУСКИ

2.1. Общие положения, допуски и основные отклонения размеров d, D, b шлицевого соединения - по ГОСТ 25346.

2.2. Поля допусков шлицевых валов и втулок для образования посадок при различных видах центрирования должны соответствовать указанным в табл. 4; 5; .

Поля допусков, заключенные в квадратные скобки, являются рекомендуемыми, а поля допусков, отмеченные звездочками - предпочтительными из числа рекомендуемых (поля допусков, применяемые в ИСО).

Таблица 4

Поля допусков шлицевых валов и втулок для образования посадок при центрировании по внутреннему диаметру

Вид
соединения

Подвижное

Неподвижное

Поля допусков

d

Втулка

Н8

[Н7]*

[H7]*

Вал

е8

[f7]*

[g6]

[g7]*

h7

[h7]*

[js6] js7

n6

b

Втулка

[D9]

D10

[F10]

[D9]

[F10]

[H9]*

[Н11]*

D9

F10

[H9]*

[Н11]*

D9

F10

H8

*

*

F8

F10

F8

D9

F8

F8

H8

Вал

d9

е8

f7

f7

f8

f7

[d10]*

f8

h6

[h7]

h7

[js7]

h7

f8

[d10]*

е8

f8

h9

h7

[f9]*

h8

[js7]

[K7]

[js7]

js7

[е9]

е9

[f9]

h9

h9

[h7]

[f9]*

[h9]

h8

[h10]*

[K7]

[js7]

Примечания:

1. Поля допусков F10 и Н11 применяются только для закаленных нешлифованных втулок.

2. Поле допуска h9 применяется при чистовом фрезеровании незакаленных шлицевых валов.

Таблица 5

Поля допусков шлицевых валов и втулок для образования посадок при центрировании по наружному диаметру

Вид соединения

Подвижное

Неподвижное

Поля
допусков

D

Втулка

Н8

Н10

Н11

[Н7]

[H7]

Вал

d8

е8

h7

[f7]

[g6]

[h7]

[js6]

n6

b

Втулка

D9

F8

Н11

[D9]

F8

[F10]

[F8]

D9

D9

D9

D9

D9

F8

[F10]

[F8]

F8

[F8]

F8

Вал

d8

е8

d10

[d9]

е8

[h9]

[f7]

[f8]

h8

f7

h8

h9

f7

h8

h8

h9

h8

f7

[js7]

js7

Примечания:

1. Поля допусков H10 и H11 применяются только для закаленных втулок, не подлежащих дополнительной обработке.

2. Поле допуска h9 применяется при чистовом фрезеровании незакаленных шлицевых валов.

Таблица 5а

Поля допусков шлицевых валов и втулок для образования посадок при центрировании
по боковым сторонам шлицев

Вид соединения

Подвижное

Неподвижное

Поля допусков
размера

Втулка

[D9]

F8

[F10]

D9

[F8]

F10

Вал

d9

[e8]

e9

[f8]

[js7]

k7

f9

h8

h9

Примечание. Рекомендуется применять поле допуска е9 для незакаленных валов.

(Измененная редакция, Изм. № 2).

2.3. Рекомендуемые посадки валов и втулок приведены в приложении 1.

2.4. Поля допусков нецентрирующих диаметров должны соответствовать указанным в табл. 6.

Таблица 6

Нецентрирующий
диаметр

Вид центрирования

Поле допуска

Вал*

Втулка

Подвижное соединение

Неподвижное
соединение

d

По D или b

-

-

Н11

D

По d или b

[a11]*

d10 f9

[a11]*

f9, H10

[Н10]*, Н11

Н12

__________

* Диаметр d не менее диаметра d1.

(Измененная редакция, Изм. № 2).

2.4.1. Допуски симметричности боковых сторон шлицев в диаметральном выражении по отношению к оси симметрии центрирующего элемента должны соответствовать указанным в табл. 7.

Таблица 7

b

2,5; 3

3,5; 4; 5; 6

7; 8; 9; 10

12; 14; 16; 18

IТ7

0,010

0,012

0,015

0,018

(Введен дополнительно, Изм. 2).

2.5. При длине шлицевого вала или втулки, превышающей длину комплексного калибра, предельные отклонения от параллельности сторон зубьев вала и пазов втулки относительно оси центрирующей поверхности не должны превышать на длине 100 мм:

0,03 мм - в соединениях повышенной точности с допусками на размер b от IT6 до IT8;

0,05 мм - в соединениях нормальной точности с допусками на размер b от IT9 до IT10.

2.6. Рекомендации по контролю шлицевых соединений приведены в приложении 2.

2.7. Пример условного обозначения соединения с числом зубьев z = 8, внутренним диаметром d = 36 мм, наружным диаметром D = 40 мм, шириной зуба b = 7 мм, с центрированием по внутреннему диаметру, с посадкой по диаметру центрирования  по нецентрирующему диаметру  и по размеру b :

9 - 8×36××7

То же, при центрировании по наружному диаметру с посадкой по диаметру центрирования  и по размеру b :

(Поправка).

То же, при центрировании по боковым сторонам:

b - 8×36×40×7

Пример условного обозначения втулки того же соединения при центрировании по внутреннему диаметру:

d - 8×36Н7×40 Н12×7 Н9

То же, вала:

d - 8×36 f7×40 a11×7 f9.

(Измененная редакция, Изм. № 2).

2.8. Допускается при необходимости обеспечения взаимозаменяемости в изделиях, спроектированных до 1 января 1980 г., выполнять шлицевые элементы деталей по ГОСТ 1139.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

РЕКОМЕНДУЕМЫЕ ПОСАДКИ ВАЛОВ И ВТУЛОК

Допуски и посадки, приведенные в настоящем стандарте, не распространяются на шлицевые прямобочные соединения неответственных деталей изделий (например, деталей, не передающих крутящий момент, зубчатые шайбы и т.п.).

В табл. 1 - 3 приведены поля допусков шлицевых валов и втулок для образования посадок при различных видах центрирования.

1. Центрирование по внутреннему диаметру

Таблица 1

Посадки центрирующего диаметра

Поле допуска втулки

Основное отклонение вала

е

f

g

h

js

n

Н7; Н8







Таблица 1a

Посадки по боковым сторонам шлицев

Поле
допуска

втулки

Основное отклонение вала

d

e

f

h

js

k

D9

D9

d9

D9

e8

D9

f7

D9

f8

D9

h8

D9

h9

D10

D10

d9

D10

e9

-

-

-

-

F8

-

-

F8

f7

F8

f8

F8

h9

F10

F10

d9

F10

e8

F10

f7

F10

f8

F10

h7

F10

h8

F10

h9

F10

k7

Н8

-

-

-

H8

h7

H8

h8

H8

js7

-

Н9

-

H9

h8

-

-

Н11

-

H11

h8

-

-

Таблица 2

Центрирование по наружному диаметру
Посадки центрирующего диаметра

Поле
допуска

втулки

Поле допуска вала

d

е

f

g

h

js

n

Н7

-

-

Н8

Н8

d8

Н8

е8

-

-

Н8

h7

-

-

Н10

Н10

d8

Н10

е8

-

-

-

-

-

Таблица 2а

Посадки по боковым сторонам шлицев b

Поле
допуска

втулки

Поле допуска вала

d

e

f

h

js

D9

D9

e8

D9

f7

D9

h8

D9

h9

D9

js7

F8

-

F8

e8

F8

h8

F10

F10

d9

F10

e8

-

Центрирование по боковым сторонам шлицев

Таблица 3

Посадка по боковым сторонам шлицев

Поле допуска втулки

Поле допуска вала

d

e

f

h

js

k

D9

D9

d9

D9

f9

D9

h8

D9

h9

D9

js7

D9

k7

F8

-

F8

e8

F8

f8

-

-

F10

F10

e8

F10

F9

F10

h8

F10

h9

F10

js7

F10

k7

Примечание. В табл. 1, , 2, , 3 посадки, заключенные в квадратные рамки, являются предпочтительными.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

РЕКОМЕНДАЦИИ ПО КОНТРОЛЮ ШЛИЦЕВЫХ СОЕДИНЕНИЙ

1. Шлицевые соединения контролируют комплексными калибрами, при этом поэлементный контроль осуществляют непроходными калибрами или измерительными приборами.

В спорных случаях контроль комплексным калибром является главным.

2. При использовании комплексных калибров отверстие считают годным, если комплексный калибр-пробка проходит, а диаметры и ширина паза не выходят за установленные верхние пределы; вал считают годным, если комплексный калибр-кольцо проходит, а диаметры и толщина зуба не выходят за установленные нижние пределы.

3. Комплексные калибры должны соответствовать ГОСТ 24960 - ГОСТ 24968.

(Введен дополнительно, Изм. 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета по стандартам от 03.06.80 № 2516

3. Стандарт полностью соответствует СТ СЭВ 6844-89

4. Стандарт соответствует ИСО 14-1982 в части номинальных размеров и полей допусков при центрировании по внутреннему диаметру

5. ВВЕДЕН ВПЕРВЫЕ

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5, 6 (Поправка).

7. Ограничение срока действия снято Постановлением Госстандарта от 26.10.90 № 2695

8. ИЗДАНИЕ (июль 2003 г.) с Изменениями № 1, 2, утвержденными в январе 1982 г., октябре 1990 г. (ИУС 3-82, 1-91)







© 2013 Ёшкин Кот :-)
