ГОСТ 11326.52-79

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



КАБЕЛЬ РАДИОЧАСТОТНЫЙ
МАРКИ РК 50-24-17

ТЕХНИЧЕСКИЕ УСЛОВИЯ









ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАБЕЛЬ РАДИОЧАСТОТНЫЙ МАРКИ РК 50-24-17

Технические условия

Radio-frequency cable, type PK 50-24-17.

Specifications

ГОСТ
11326.52-79

Взамен

ГОСТ 11326.52-71

Постановлением Государственного комитета СССР по стандартам от 30 августа 1979 г. № 3307 дата введения установлена

01.01.81

Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

Настоящий стандарт распространяется на радиочастотный кабель марки РК 50-24-17.

Кабель должен удовлетворять требованиям ГОСТ 11326.0-78 и требованиям настоящего стандарта.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Требования к конструкции

1.1.1. Конструктивные элементы кабеля и их размеры должны соответствовать указанным на чертеже и в таблице.

Наименование элемента

Конструктивные данные и размеры

1. Внутренний проводник

37 медных проволок номинальным диаметром 1,0 мм; номинальный диаметр проводника 7,0 мм

2. Изоляция

Сплошная; полиэтилен низкой плотности; диаметр по изоляции (24,0 ± 0,7) мм

3. Внешний проводник

Оплетка из медных проволок номинальным диаметром 0,2 - 0,3 мм; плотность оплетки 88 % - 92 %

4. Оболочка

Светостабилизированный полиэтилен низкой плотности; наружный диаметр кабеля (29,0 ± 1,1) мм

1.1.2. Строительная длина кабеля - не менее 100 м. Минимальная длина маломерных отрезков - 25 м.

1.1.3. Внешний вид - по ГОСТ 11326.0-78.

(Введен дополнительно, Изм. № 2).

1.2. Требования к электрическим параметрам

1.2.1. Волновое сопротивление:

- при приемке и постановке - (50 ± 2) Ом;

- на период эксплуатации и хранения - (50 ± 2) Ом.

1.2.2. Коэффициент затухания при частоте 15 МГц, не более:

- при приемке и поставке - 0,012 дБ/м;

- на период эксплуатации и хранения - 0,018 дБ/м.

1.2.3. Сопротивление связи - не более 50 мОм/м.

1.2.4. Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц - не менее 13 кВ.

1.2.5. Испытательное напряжение частоты 50 Гц изоляции - 25 кВ.

1.2.6. Испытательное напряжение частоты 1,76 МГц изоляции - 15 кВ.

1.2.7. Длительно допустимый ток частоты 1,76 МГц в режиме непрерывной нагрузки при температуре окружающего воздуха 40 °С:

- при приемке и поставке - 27 А;

- на период эксплуатации и хранения - 25 А.

При этом разность температур между внутренним проводником и окружающим воздухом должна быть более 45 °С.

1.3. Требования к стойкости при механических воздействиях

1.3.1. Кабель должен быть механически прочным и стойким к воздействию нагрузок, приведенных ниже.

1.3.1.1. Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц - с ускорением до 400 м/с2 (40g).

1.3.1.2. Ударные нагрузки:

- многократные - с ускорением до 1500 м/с2 (150g);

- одиночные - с ускорением до 10000 м/с2 (1000g).

1.3.1.3. Линейные нагрузки - с ускорением до 5000 м/с2 (500g).

1.3.1.1 - 1.3.1.3. (Измененная редакция, Изм. № 2).

1.4. Требования к стойкости при климатических воздействиях

1.4.1. Кабель должен быть стойким к климатическим воздействиям, приведенным ниже.

1.4.1.1. Максимальная допустимая температура при эксплуатации (теплостойкость) - 85 °С.

(Измененная редакция, Изм. № 2).

1.4.1.2. Минимальная допустимая температура при эксплуатации (холодостойкость):

- при приемке и поставке в фиксированном состоянии - минус 60 °С, при изгибах - минус 40 °С;

- на период эксплуатации и хранения в фиксированном состоянии - минус 60 °С, при изгибах - минус 30 °С.

1.4.1.3. Смена температур - от минус 60 °С до плюс 85 °С.

1.4.1.4. Пониженное атмосферное давление - до 53,6 кПа (400 мм рт. ст.).

1.4.1.5. Относительная влажность воздуха - до 98 % при температуре до 35 °С (степень жесткости X).

(Измененная редакция, Изм. № 2).

1.4.1.6. Иней с последующим оттаиванием.

1.4.1.7. Солнечная радиация.

1.4.1.8. Соляной туман.

1.4.1.9. Плесневые грибы.

1.4.1.10. Минеральное масло, соленая вода, бензин.

1.4.1.11. Динамическое воздействие пыли.

1.4.1.12. Повышенное атмосферное давление - до 300 кПа (3 кгс/см2).

(Введен дополнительно, Изм. № 2).

1.5. Требования к надежности

1.5.1. Минимальная наработка - 10000 ч (при максимальной температуре окружающей среды 55 °С).

1.5.2. Срок службы кабеля - 15 лет.

1.5.3. Срок сохраняемости - 15 лет.

1.5.2, 1.5.3. (Измененная редакция, Изм. № 2).

1.6. Дополнительные характеристики и параметры приведены в приложении.

2. ПРАВИЛА ПРИЕМКИ

2.1. Правила приемки должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

2.2. Приемосдаточные испытания должны быть проведены на соответствие требованиям пп. 1.1, 1.2.1, 1.2.4 - 1.2.6.

2.3. Периодические испытания должны быть проведены на соответствие требованиям пп. 1.2.2, 1.2.7, 1.4.1.1, 1.4.1.2.

2.4. Нормы и предельные отклонения на период эксплуатации и хранения (пп. 1.2.1, 1.2.2, 1.2.7, 1.4.1.2) контролируют при испытаниях на надежность.

2.5. Наработка подтверждается косвенным способом, при этом контролируют значения отклонений волнового сопротивления.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Методы испытаний должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

3.2. Испытание на допустимый ток (п. 1.2.7) должно быть проведено при нормальных климатических условиях.

3.3. Испытание на холодостойкость (п. 1.4.1.2) должно быть проведено с предварительным изгибом.

3.4. При испытании на стойкость к воздействию минерального масла, соленой воды и бензина (п. 1.4.1.10) испытательное напряжение оболочки должно быть 5 кВ.

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 11326.0-78.

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5.1. Минимальный радиус изгиба:

- при транспортировании и хранении - 325 мм;

- при монтаже при температуре минус 15 °С и выше - 140 мм, ниже минус 15 °С - 280 мм.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Гарантии изготовителя - по ГОСТ 11326.0-78.

ПРИЛОЖЕНИЕ

Справочное

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ КАБЕЛЯ

Электрическая емкость, пФ/м.................................................................. 100

Коэффициент укорочения длины волны................................................. 1,52

Электрическое сопротивление изоляции, ТОм·м, не менее................. 10

Расчетная масса 1 км кабеля, кг (при оплетке из проволок

номинальным диаметром 0,3 мм)............................................................ 1046

Длительно допустимые токи и напряжения при частоте 1,76 МГц при температуре окружающего воздуха 40 °С указаны в таблице.

Режим работы

Длительно допустимый ток, А

Длительно допустимое напряжение, кВ

Непрерывная нагрузка

27

8

Прерывистая нагрузка (30 мин нагрузка, 30 мин перерыв)

31

10

Повторно-кратковременная нагрузка (10 с нагрузка, 10 мин перерыв)

125

12

95-процентный ресурс, ч.......................................................................... 15000

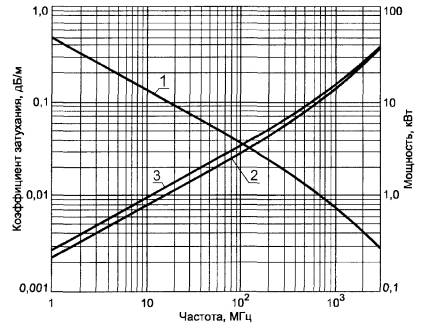

Частотные зависимости

1 - допустимая мощность Р на входе при температуре 40 °С и коэффициенте стоячей волны напряжения, равном 1; 2 - коэффициент затухания α при температуре 20 °С; 3 - коэффициент затухания α при температуре 40 °С и максимальной допустимой мощности

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 2).
