ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РАДИУСЫ ЗАКРУГЛЕНИЙ И ФАСКИ

РАЗМЕРЫ



ГОСТ 10948-64

(СТ СЭВ 2814-80)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАДИУСЫ ЗАКРУГЛЕНИЙ
И ФАСКИ

Размеры

Radii of fillets and chamfers.
Dimensions

ГОСТ
10948-64*

(СТ СЭВ 2814-80)

Взамен
ОСТ 4137

Утвержден Государственным комитетом стандартов, мер и измерительных приборов СССР 2 июля 1964 г. Срок введения установлен

с 01.07.65

Проверен в 1981 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на размеры радиусов и фасок для деталей, изготовленных из металла и пластмасс.

Стандарт не распространяется на размеры радиусов закруглений (сгиба) гнутых деталей, фасок на резьбах, радиусов проточек для выхода резьбообразующего инструмента, фасок и радиусов закруглений шарико- и роликоподшипников и на их сопряжения с валами и корпусами на технологические межоперационные радиусы.

Стандарт полностью соответствует СТ СЭВ 2814-80.

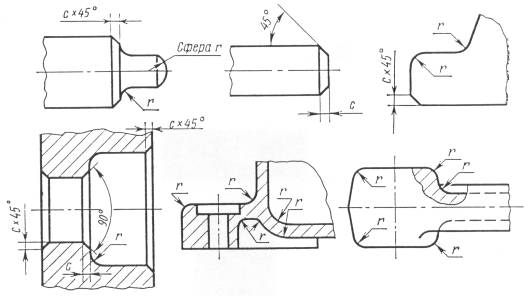

2. Размеры радиусов закруглений и фасок для деталей должны соответствовать указанным на чертеже и в таблице.

Примечание. В обоснованных случаях допускается применять фаски с углами, отличными от 45°.

мм

1-й ряд

2-й ряд

1-й ряд

2-й ряд

1-й ряд

2-й ряд

1-й ряд

2-й ряд

0,10

0,10

1,0

1,0

10

10

100

100

-

0,12

-

1,2

-

12

-

125

0,16

0,16

1,6

1,6

16

16

160

160

-

0,20

-

2,0

-

20

-

200

0,25

0,25

2,5

2,5

25

25

250

250

-

0,30

-

3,0

-

32





0,40

0,40

4,0

4,0

40

40





-

0,50

-

5,0

-

50





0,60

0,60

6,0

6,0

63

63





-

0,80

-

8,0

-

80







Допускается вместо размера 63 применять размер 60.

При выборе размеров радиусов и фасок 1-й ряд следует предпочитать 2-му.

1-2. (Измененная редакция, Изм. № 1).
