ГОСТ 10410-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ОБОДЬЯ КОЛЕС НЕРАЗБОРНЫЕ
ТРАКТОРОВ, САМОХОДНЫХ ШАССИ,
СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН,
ТРАКТОРНЫХ ПРИЦЕПОВ
И ПОЛУПРИЦЕПОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ





ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБОДЬЯ КОЛЕС НЕРАЗБОРНЫЕ ТРАКТОРОВ,
САМОХОДНЫХ ШАССИ, СЕЛЬСКОХОЗЯЙСТВЕННЫХ
МАШИН, ТРАКТОРНЫХ ПРИЦЕПОВ И ПОЛУПРИЦЕПОВ

Технические условия

Undismountable wheel rims for tractors selfpropelled tool
carriers agricultural machines tractor trailers and semitrailers.
Specifications

ГОСТ
10410-82

Взамен
ГОСТ 10410-74

Дата введения 01.01.84

Настоящий стандарт распространяется на неразборные ободья колес с пневматическими шинами постоянного давления, предназначенные для тракторов, самоходных шасси, сельскохозяйственных машин, тракторных прицепов и полуприцепов.

Настоящий стандарт полностью соответствует СТ СЭВ 1447-78.

1. ОСНОВНЫЕ РАЗМЕРЫ ОБОДЬЕВ, КОНТРОЛЬНЫХ КОЛЕЦ И ОТВЕРСТИЙ ДЛЯ ВЕНТИЛЕЙ

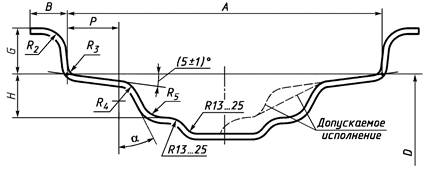

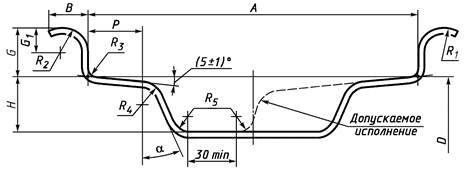

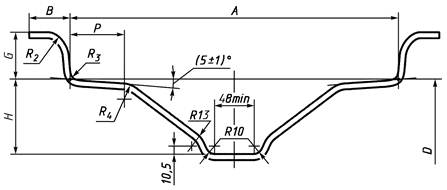

1.1. Размеры профилей ободьев и их обозначения должны соответствовать указанным на черт. 1 и в табл. 1.

Исполнение I

Исполнение II

Исполнение III

Черт. 1

Таблица 1

мм

Условное обозначение профиля обода

Вариант исполнения профиля

Ширина А

Закраина

Полка

Ручей

G

(пред. откл. )

G1

R1

(пред. откл. ±1)

R2

(пред. откл. ±1)

В, не менее

Р, не менее

R3, не более

R4

(пред. откл. ±1)

Н, не менее

R5

(пред. откл. ±1)

a

Hoмин.

Пред. откл.

при толщине металла

до 4,0

св. 4,0

4,50Е

I

114,0

+ 1,5

20,0

13,5

8,5

14,0

14,0

18,5

6,4;

8,4***

-

11,0

24,0

6,5

20°

5,50F

140,0

22,0

14,5

10,0

15,5

24,0

6,00F

152,0

27,0

W6

152,4

±2,4

22,2

-

-

9,5

12,0

13,0

22,0

11,0

10°

W7

177,8

W8

203,2

DW8

II и III

W9

I

228,6

25,4

11,0

27,0

20°

DW9

II

W10

I

254,0

DW10

II и III

14,3

W11

I

279,4

11,0

DW11

II

14,3

W12

I

304,8

11,0

DW12

II

14,3

W13

I

330,2

±2,4

25,4

12,0

27,0

11,0

DW13

II

14,3

W14L

I

355,6

±4,7

14,0

10,0

28,0

11,0

DW14L

II

37,0

14,3; 25,0*

DW14

II

28,6

W15L

I

381,0

25,4

33,0

W16L

406,4

11,0; 13,0*

15,0

DW16

II

+6,4

28,6

37,0

DW18

457,2

15,0

DW20

508,0

41,3;

37,0**

28,0; 38,0**

DW24

610,0

DW25

635,0

DW27

635,8

28,6*4

51,0

* При толщине металла обода свыше 4,0 мм.

** При новом проектировании не применять.

*** Для нового проектирования.

*4

Примечания:

1. Буквы W и DW в обозначениях характеризуют конфигурацию профиля обода.

2. Буквы Е, F и L в обозначениях профиля обода характеризуют комплекс размеров бортовой закраины.

(Измененная редакция, Изм. № 3).

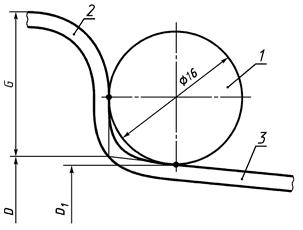

1.2. Номинальные диаметры ободьев и контрольных колец для измерительной рулетки должны соответствовать указанным на черт. 2 и в табл. 2.

1 - шарик измерительной рулетки; 2 - бортовая закраина обода; 3 - посадочная полка обода

Черт. 2

Таблица 2

мм

Условное обозначение диаметра обода

Номинальный диаметр обода D

Контрольное кольцо

А

Длина окружности p × D1 (пред. откл. ±1,2)

16

405,6

404,26

1270,0

20

512,8

511,46

1606,8

24

614,4

613,06

1926,0

26

665,2

663,86

2085,6

28

716,0

714,66

2245,2

30

766,8

765,46

2404,8

32

817,6

816,26

2564,4

34

868,4

867,06

2723,9

36

919,2

917,86

2883,5

38

970,0

968,66

3043,1

42

1071,6

1070,26

3362,3

1.3. Условное обозначение обода должно состоять из условного обозначения профиля, обозначения диаметра обода, обозначения настоящего стандарта.

Пример условного обозначения обода:

W7-20 ГОСТ 10410-82

1.4. Расположение и размеры отверстий для вентиля в ободьях должны соответствовать указанным на черт. 3 и в табл. 3:

вариант I - для ободьев 4,50Е; 5,50F; 6,00F и DW с профилем исполнения III;

варианты II и III - для ободьев W и DW с профилем исполнений I и II.

Примечание. По требованию потребителя для ободьев DW18 допускается овальное вентильное отверстие, расположенное на площадке, отстоящей от наружного радиусного перехода профиля обода на 23-1,5 мм под углом 22°, размером 24×14 мм.

Вариант I

Вариант II

Вариант III

* Допускаемый размер.

** Предельные отклонения указанных размеров - по конструкторской документации.

*** Значение размера устанавливают по согласованию с шинной промышленностью.

Черт. 3

Таблица 3

Условное обозначение профиля обода

Вариант исполнения профиля

F, мм

4,50Е

I

13,0

5,50F и 6,00F

I

15,5

DW8 и DW10

III

19,0

(Измененная редакция, Изм. № 1, 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Основные размеры ободьев должны соответствовать указанным в настоящем стандарте и в рабочих чертежах, утвержденных в установленном порядке.

2.2. На посадочных полках ободьев допускается по требованию потребителя выполнение накатки с шагом 1 - 2,2 мм, глубиной 0,5 - 1 мм и шириной 14 - 35 мм.

2.3. Кромки отверстий для вентиля и кромки бортовых закраин должны быть притуплены с двух сторон.

(Измененная редакция, Изм. № 3).

2.4. Радиальное биение посадочных полок и торцевое биение бортовых закраин ободьев при базовой оси, соответствующей оси вращения колеса, не должны превышать значений, указанных в табл. 4.

Таблица 4

мм

Условное обозначение диаметра обода

16

20

Св. 20 до 28 включ.

Св. 28 до 38 включ.

42

Допустимое биение

2,0

3,0

4,0

5,0

6,5

2.4.1. Радиальное биение посадочных полок и торцовое биение бортовых закраин колес (ободьев в сборе с дисками) устанавливают в конструкторской документации по согласованию с потребителем.

(Введен дополнительно, Изм. № 3).

2.5. Ободья или ободья в сборе с неотъемными элементами крепления к ступице должны быть окрашены по ГОСТ 6572.

По согласованию с потребителями допускается окраска по ГОСТ 7593.

2.6. Ресурс обода колеса должен быть не менее ресурса ходовой системы машины.

3. ПРАВИЛА ПРИЕМКИ

3.1. Для проверки соответствия ободьев колес требованиям настоящего стандарта предприятие-изготовитель должно проводить приемосдаточные испытания в соответствии с отраслевой нормативно-технической и технической документацией.

(Измененная редакция, Изм. № 2).

4. МЕТОДЫ КОНТРОЛЯ

4.1. Внешний вид поверхностей ободьев, притупление кромки вентильного отверстия (п. 2.3), качество покрытия (2.5) следует проверять визуально.

4.2. Контроль размеров профилей А, В, G, Н (1.1), исключая зону вентильного отверстия шириной 100 мм в обе стороны по окружности его расположения, проводят шаблонами, выполненными с точностью 0,1 мм. Контроль остальных размеров профилей - по соответствующим размерам калибрующих штампов.

(Измененная редакция, Изм. № 3).

4.3. Контроль диаметра ободьев (1.2) следует проводить шариковой рулеткой, настроенной по контрольному кольцу диаметром D1 (см. черт. 2 и табл. 2).

Допускается применение плоской рулетки.

4.4. Допуск биения (2.4) контролируют на измерительном устройстве, обеспечивающем центрирование ободьев относительно базовой оси вращения колеса. При контроле биения из показаний индикатора исключают значения биения на расстоянии 50 мм в обе стороны от сварного шва и 100 мм в обе стороны по окружности от вентильного отверстия.

(Измененная редакция, Изм. № 3).

5. МАРКИРОВКА

5.1. Ободья должны иметь маркировку, выполненную на поверхности, обращенной к шине, шрифтом высотой не менее 5 мм и содержащую следующие данные:

условное обозначение обода;

наименование или товарный знак предприятия-изготовителя;

дату выпуска (год, месяц).

Знаки маркировки должны быть заметны после окраски ободьев.

Пример маркировки:

W7-20 Кр КЗ 01 84

(Измененная редакция, Изм. № 1).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Гарантийный срок ободьев - 24 мес со дня их ввода в эксплуатацию при гарантийной наработке не более 4000 моточасов.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.05.82 № 1829

3. ВЗАМЕН ГОСТ 10410-74

4. Стандарт полностью соответствует СТ СЭВ 1447-78

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 6572-91

2.5

ГОСТ 7593-80

2.5

6. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

7. Издание (декабрь 2002 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1984 г., декабре 1986 г., июне 1988 г. (ИУС 10-84, 2-87, 9-88)
