МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Raised countersunk head non-falling-out screws, product grade B.
Design and dimensions

ГОСТ
10340-80

Взамен
ГОСТ 10340-63

Издание с Изменением № 1, утвержденным в декабре 1986 г. (ИУС 2-87) и Поправкой (ИУС 4-90).

Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3429 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Настоящий стандарт распространяется на винты с полупотайной головкой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.

(Введено дополнительно, Изм. № 1).

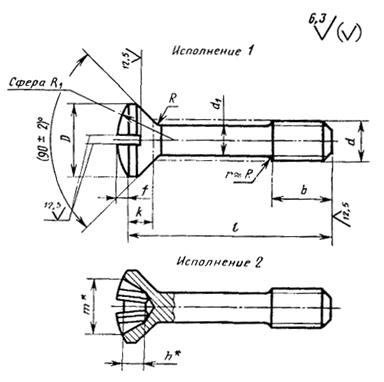

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Описание: Описание: Описание: Без имени-1копирование

________

* Размер для справок.

Таблица 1

мм

Номинальный диаметр резьбы d

2,5

3

4

5

6

8

10

12

Диаметр стержня d1 (пред. откл. h13)

1,6

2,0

2,8

3,5

4,0

5,5

7,0

9,0

Длина резьбы b

3

4

5

6

8

10

12

16

Диаметр головки D

4,7

5,6

7,4

9,2

11,0

14,5

18,0

21,5

Высота головки (без сферы) k, не более

1,50

1,65

2,20

2,50

3,00

4,00

5,00

6,00

Высота сферы f

0,60

0,75

1,00

1,25

1,50

2,00

2,50

3,00

Радиус под головкой R, не более

0,2

0,4

0,5

0,6

Радиус сферы R1

5,4

6,0

8,0

9,4

12,0

15,0

19,0

22,5

Номер крестообразного шлица

1

2

3

4

Диаметр крестообразного шлица т

3,0

3,3

4,8

5,4

7,3

8,7

11,2

12,6

Глубина крестообразного шлица h, не более

1,7

2,0

2,5

3,1

3,5

5,0

6,1

7,5

Глубина вхождения калибра в крестообразный шлиц

не более

1,9

2,2

2,8

3,4

4,0

5,5

6,9

8,3

не менее

1,6

1,9

2,3

2,9

3,5

5,0

6,4

7,8

Таблица 2

Длина винта l, мм

Диаметр резьбы d, мм

2,5

3

4

5

6

8

10

12

6

-

-

-

-

-

-

8

-

-

-

-

-

10

-

-

-

-

-

12

-

-

-

(14)

-

-

-

16

-

-

-

(18)

-

-

-

20

-

-

-

-

(22)

-

-

25

-





-

(28)

-

Стандартные длины

32

-





(36)

-

40

-

(45)

-

50

-

(55)

-

60

-

(70)

-

-

-

80

-

-

-

Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения винта исполнения 1, диаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 5.8, без покрытия:

Винт M8 - 6g · 25.58 ГОСТ 10340-80

То же, исполнения 2, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт 2M8 - 6g · 25.88.35X.019 ГОСТ 10340-80

2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.

1, 2. (Измененная редакция, Изм. № 1).

2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

2а, 2б. (Введены дополнительно, Изм. № 1).

3. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

(Измененная редакция, Изм. № 1).

4. Технические требования - по ГОСТ 1759.0-87.

5. Теоретическая масса винтов указана в приложении 1.

6. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм

2,5

3

4

5

6

8

10

12

6

0,303

0,496

-

-

-

-

-

-

















-

8

0,335

0,546

1,080

-

-

-

-

-

10

0,367

0,596

1,176

2,002

-

-

-

-

12

0,399

0,646

1,272

2,153

3,513

-

-

-

(14)

0,431

0,696

1,388

2,304

3,710

-

-

-

16

0,463

0,746

1,464

2,455

3,907

-

-

-

(18)

0,495

0,796

1,560

2,606

4,104

-

-

-

















-

20

-

0,846

1,656

2,757

4,301

-

-

-

(22)

-

0,896

1,752

2,908

4,498

9,712

16,88

-

25

-

0,966

1,896

3,134

4,796

10,270

17,59

-

(28)

-

1,036

2,040

3,360

5,094

10,830

18,50

31,39

32

-

1,139

2,239

3,663

5,487

11,580

19,70

38,39

(36)

-

1,242

2,438

3,966

5,880

12,330

20,90

35,39

40

-

1,345

2,637

4,269

6,273

13,080

22,10

37,39

(45)

-

1,460

2,887

4,644

6,770

14,010

23,63

39,88

50

-

1,575

3,137

5,019

7,267

14,940

25,16

42,37

(55)

-

1,690

3,387

5,394

7,764

15,870

26,69

44,86

60

-

1,805

3,637

5,769

8,261

16,800

28,22

47,35

(70)

-

-

-

6,532

9,237

18,680

31,18

52,36

80

-

-

-

7,295

10,210

20,560

34,14

57,37

Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

Приложение 2. (Исключено, Изм. № 1).
