ГОСТ 10046-72

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



РЕЗЦЫ ДОЛБЕЖНЫЕ
ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ

КОНСТРУКЦИЯ И РАЗМЕРЫ





Москва

Стандартинформ

2006



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЦЫ ДОЛБЕЖНЫЕ
ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ

Конструкция и размеры

High speed steel slotting.
Types and basic dimensions

ГОСТ
10046-72

Взамен
ГОСТ 10046-62,
MH 693-64, МН 694-64,
МН 695-64, МН 5228-64

Постановлением Государственного комитета стандартов Совета Министров СССР от 7 декабря 1972 г. № 2217 дата введения установлена

01.01.74

Ограничение срока действия снято Постановлением Госстандарта СССР от 29.07.83 № 3519

1. Резцы должны изготовляться трех типов:

1 - проходные двусторонние с углом j = 45°;

2 - прорезные;

3 - для шпоночных пазов.

2. Конструкция и основные размеры резцов должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.

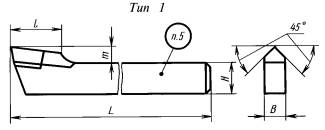

Черт. 1

Таблица 1

Размеры в мм

Обозначение

Применяемость

Н

В

L

l

т

Форма пластинок по ГОСТ 2379-77

2180-0801



20

12

250

35

11

54

2180-0802



25

16

300

40

14

2180-0803



32

20

350

45

17

2180-0804



40

25

450

55

20

2180-0805



50

32

500

60

24

Пример условного обозначения резца типа 1, сечением Н´В = 40´25 мм:

Резец 2180-0804 ГОСТ 10046-72

Тип 2

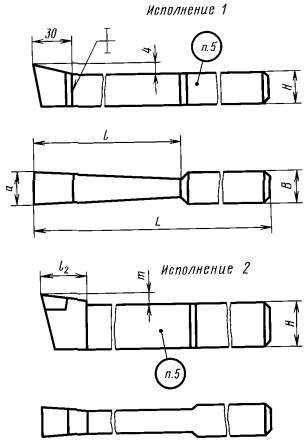

Черт. 2

Таблица 2

Размеры в мм

Обозначение

Применяемость

Исполнение

Н

В

а

L

l

l1

m

Форма пластинок по ГОСТ 2379-77

2182-0601



1

16

10

4

150

40

-

-

-

2182-0602



5

2182-0603



20

12

6

250

60

2182-0604



2

8

30

6

53

2182-0605



25

16

10

300

80

35

7

2182-0606



12

2182-0607



32

20

14

350

100

40

8

2182-0608



16

2182-0609



40

25

18

400

120

50

11

2182-0610



50

32

20

500

150

2182-0611



24

180

2182-0612



63

40

28

600

250

60

13

Пример условного обозначения резца типа 2, сечением Н´В = 25´16 мм, с шириной а = 12 мм:

Резец 2182-0606 ГОСТ 10046-72

Тип 3

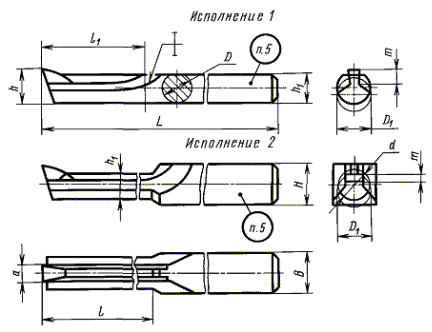

Черт. 3

Таблица 3

Размеры в мм

Обозначение

Применяемость

Исполнение 1

Исполнение 2

а

L

l

l1

d

h

h1

m

Форма пластинок по ГОСТ 2379-77

Диаметр наименьшего обрабатываемого отверстия D1

D

Н

В

2184-0551



6

-

-

3

90

-

40

-

5,5

4,5

2

-

7

2184-0552



8

-

-

4

100

-

50

-

7,6

6,5

3

10

2184-0553



12

-

-

5

110

-

-

11,5

10,0

4

14

2184-0554



-

20

20

6

280

90

-

16

15,4

14,0

5

53

18

2184-0555



-

25

25

8

300

100

22

21,2

18,2

6

24

2184-0556



-

10

350

130

-

25

24,0

21,0

7

28

2184-0557



-

32

32

12

400

150

23,7

20,7

2184-0558



-

14

160

28

25,7

21,7

8

30

Пример условного обозначения резца типа 3, сечением Н´В = 25´25 мм, шириной a = 8 мм:

Резец 2184-0555 ГОСТ 10046-72

Тип 3

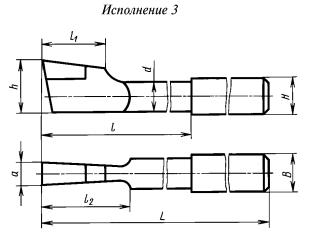

Черт. 4

Таблица 4

Размеры в мм

Обозначение

Применяемость

Н

В

а

L

l

l1

l2

d

h

Форма пластинок по ГОСТ 2379-77

Диаметр наименьшего обрабатываемого отверстия

2184-0571



20

20

10

300

130

30

45

18

30

53

35

2184-0572



12

2184-0573



25

25

14

350

150

40

55

22

36

42

2184-0574



16

160

2184-0575



32

32

18

50

70

28

45

53

2184-0576



20

400

200

2184-0577



40

40

450

250

65

90

35

60

70

Пример условного обозначения резца типа 3, сечением Н´В = 20´20 мм, шириной а = 10 мм:

Резец 2184-0571 ГОСТ 10046-72

3. Элементы конструкций и геометрические параметры резцов указаны в приложении.

4. Технические требования - по ГОСТ 10047-62.

5. Маркировать - по ГОСТ 10047-62 с добавлением обозначения резца.

ПРИЛОЖЕНИЕ

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РЕЗЦОВ

1. Элементы конструкции и геометрические параметры резцов долбежных проходных двусторонних типа 1 с углом j = 45° указаны на черт. 1 и в табл. 1.

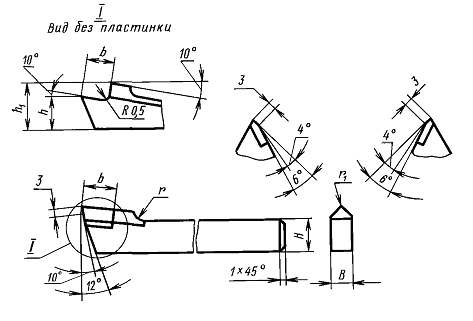

Черт. 1

Таблица 1

Размеры в мм

Обозначение

Н

В

r

r1

b

h

h1

Номера пластинок по ГОСТ 2379-77

2180-0801

20

12

5

1,5

16

18,5

27,5

5401

2180-0802

25

16

7

20

22,5

34,6

5402

2180-0803

32

20

10

2,0

23

28,0

43,8

5403

2180-0804

40

25

12

31

34,0

53,0

5404

2180-0805

50

32

3,0

29

42,5

67,0

5405

2. Элементы конструкции и геометрические параметры резцов долбежных прорезных типа 2 указаны на черт. 2 и в табл. 2.

Исполнение 1

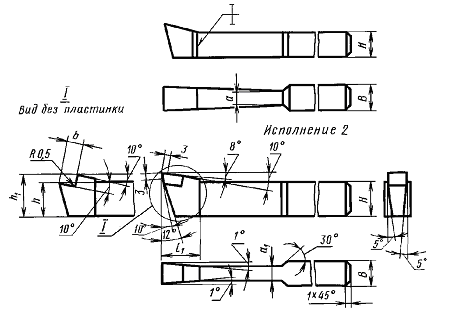

Черт. 2

Таблица 2

Размеры в мм

Обозначение

Исполнение

Н

В

а1

b

h

h1

Номера пластинок по ГОСТ 2379-77

2182-0601

1

16

10

4,0

-

-

-

-

2182-0602

2182-0603

20

12

4,5

2182-0604

2

6,5

17,5

17

22,5

5301

2182-0605

25

16

8,5

23

28,5

5302

2182-0606

10,0

16,5

21

5304

2182-0607

32

20

12,0

21,5

29

35,6

5305

2182-0608

14,0

21,0

27

5306

2182-0609

40

25

16,0

25,0

36

45,0

5307

2182-0610

50

32

18,0

29,5

44

54,9

5308

2182-0611

22,0

5309

2182-0612

63

40

25,0

58

69,9

5310

3. Элементы конструкции и геометрические параметры резцов долбежных для шпоночных пазов типа 3 указаны на черт. 3 и в табл. 3.

Исполнение 1

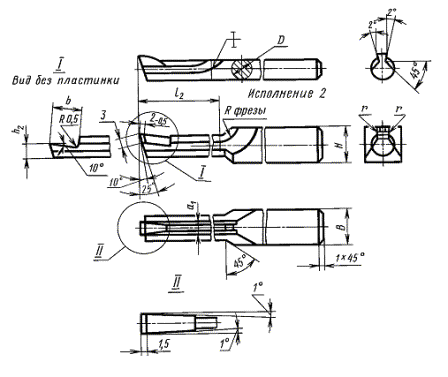

Черт. 3

Таблица 3

Размеры в мм

Обозначение

Исполнение 1

Исполнение 2

а1

l2

b

h2

r, не более

Номера пластинок по ГОСТ 2379-77

D

Н

В

2184-0551

6

-

-

2

35

-

-

0,2

-

2184-0552

8

-

-

3

-

-

2184-0553

12

-

-

4

40

-

-

2184-0554

-

20

20

5

85

17,8

9,1

0,3

5311

2184-0555

-

25

25

7

95

17,1

12,8

5301

2184-0556

9

125

15,6

5302

2184-0557

-

32

32

10

140

16,4

13,2

5304

2184-0558

12

150

21,4

15,2

5305

4. Элементы конструкции и геометрические параметры резцов долбежных для шпоночных пазов типа 3, исполнения 3 указаны на черт. 4 и в табл. 4.

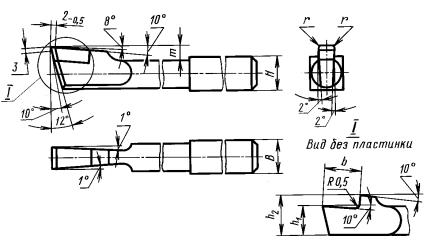

Черт. 4

Таблица 4

Размеры в мм

Обозначение

Н

В

b

h1

h2

т

r

Номера пластинок по ГОСТ 2379-77

2184-0571

20

20

17,1

21,5

26,5

12

0,3

5302

2184-0572

16,4

19,5

5304

2184-0573

25

25

21,4

25,5

31,6

14

5305

2184-0574

20,6

23,4

0,5

5306

2184-0575

32

32

24,9

30,3

39,7

17

5307

2184-0576

29,2

28,2

39,0

5308

2184-0577

40

40

43,2

54,0

25
