МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР



НПО «ЭНЕРГОРЕМОНТ»

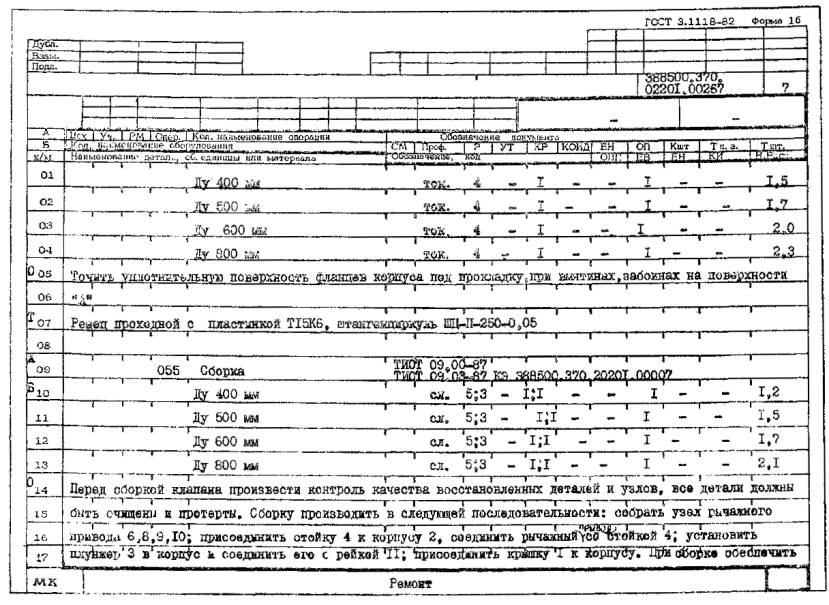

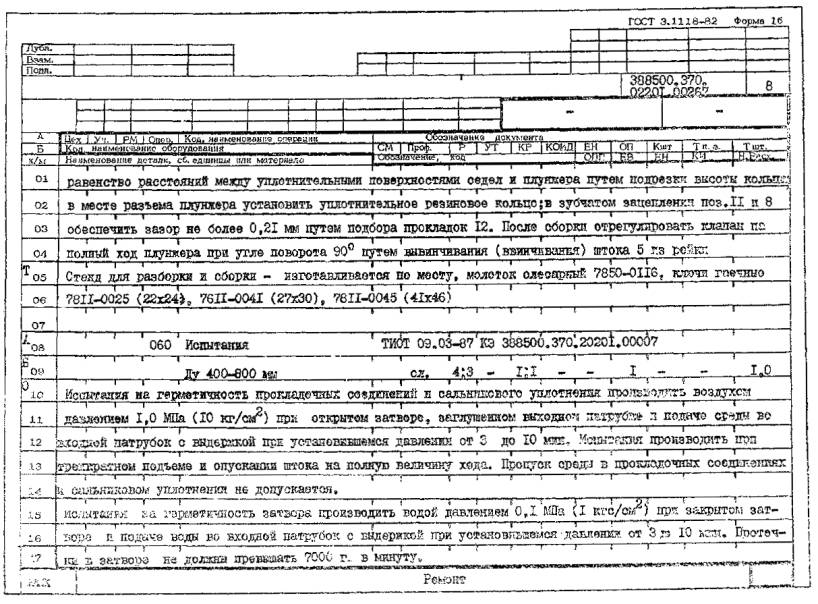

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС
РЕМОНТА РЕГУЛИРУЮЩЕЙ АРМАТУРЫ ГАЗОПРОВОДОВ ТЭС

388500.370.02201.00235

(Комплект документов)





ОРГРЭС

Москва 1991



РАЗРАБОТАНО     Центральным конструкторским бюро Энергоремонта

ИСПОЛНИТЕЛИ    А.Х. КИЖНЕР, С.А. РОЖАНОВИЧ, Г.Ф. ВАСИЛЬЕВА, В.А. ХОРПЯКОВ, В.Л. ЗИЛЬБЕРМАН, Т.О. ВИХНОВИЧ

УТВЕРЖДЕНО      ВПО «Союзэнергоремонта» 23.09.88

Начальник А.Н. ШКОНДИН

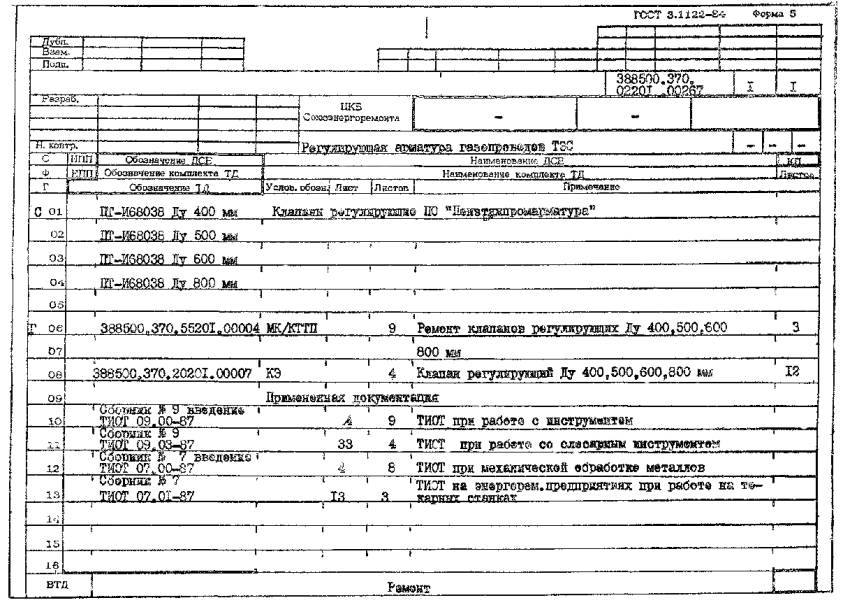

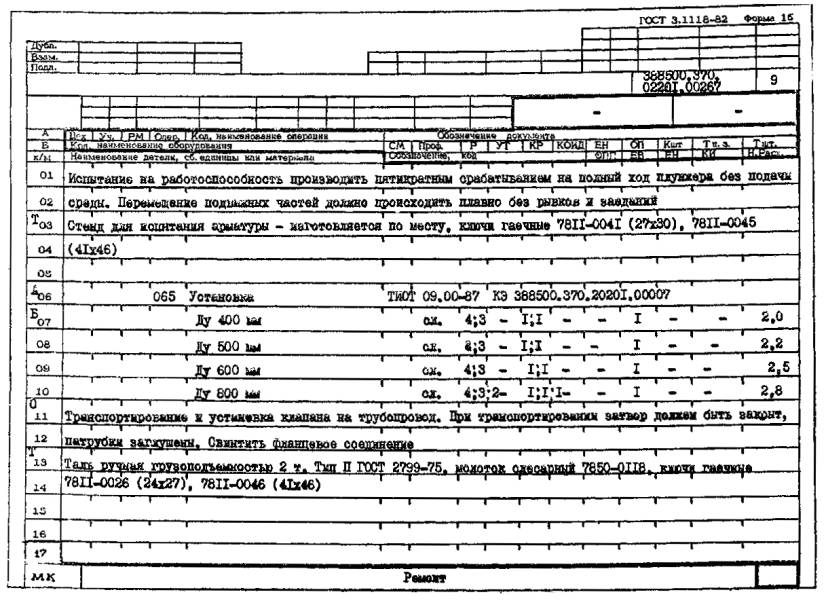

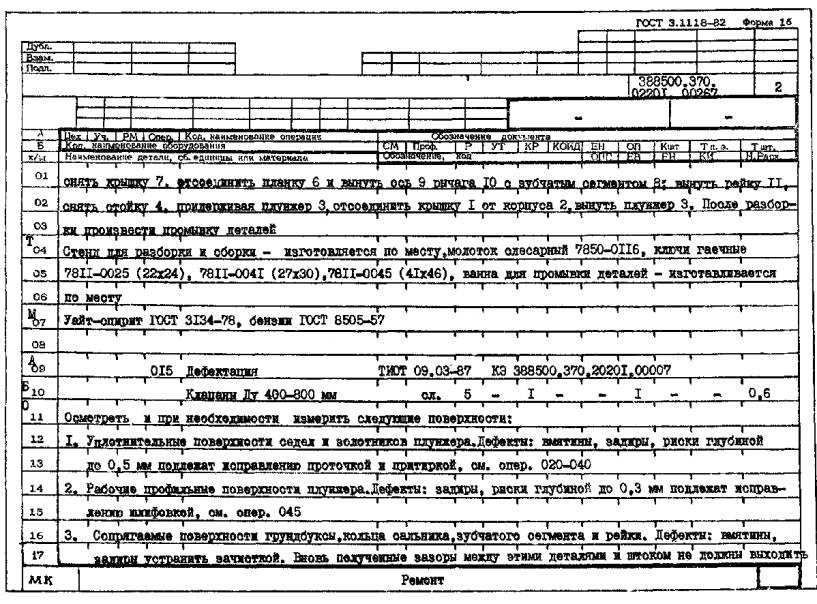

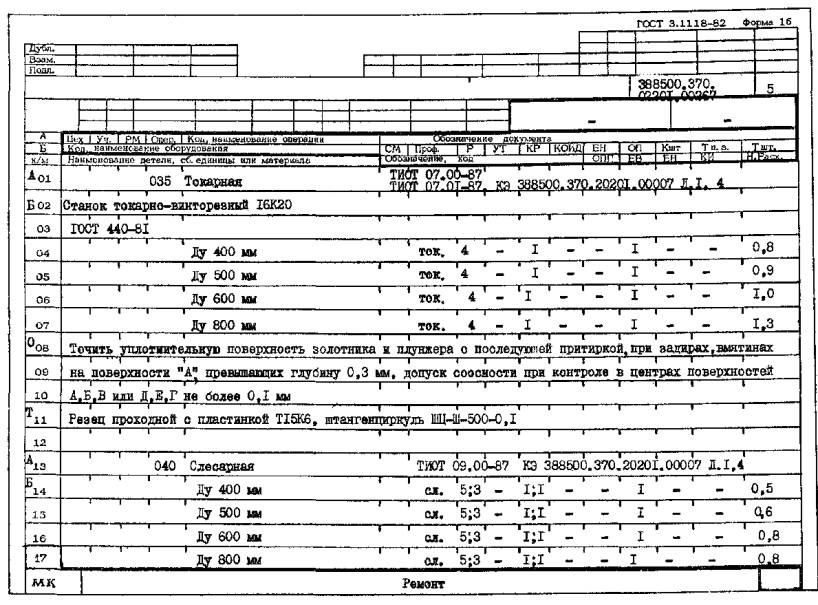

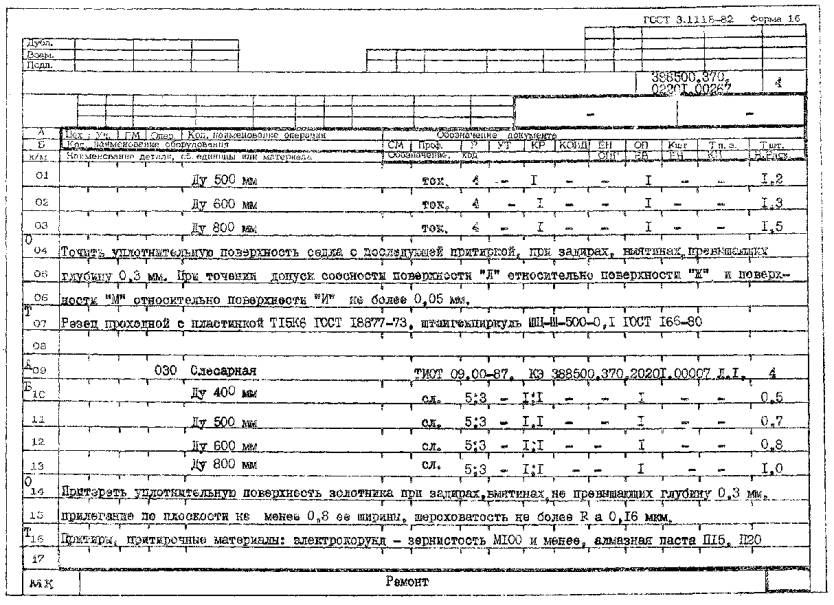

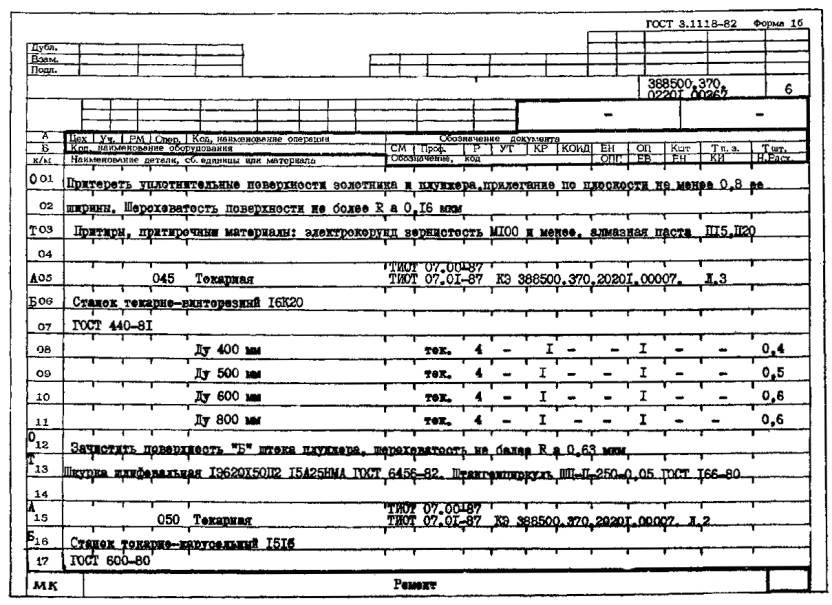

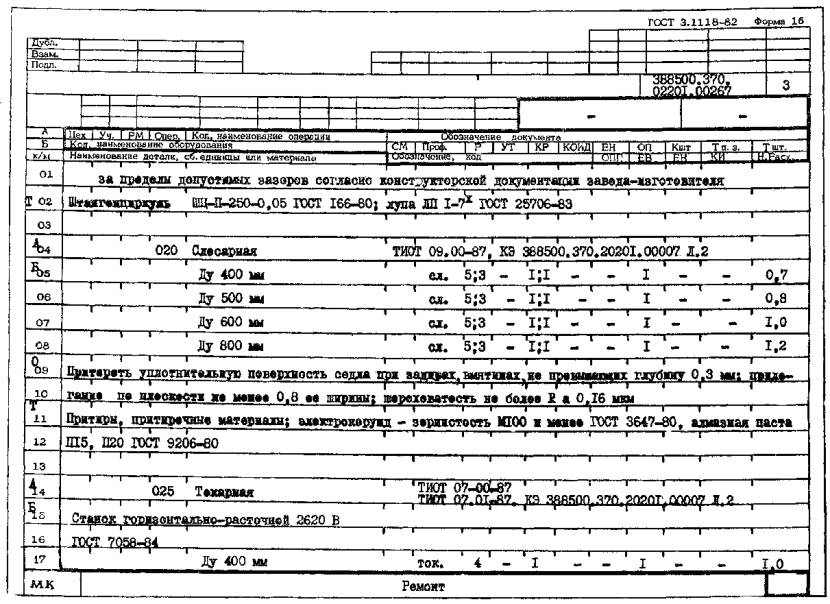

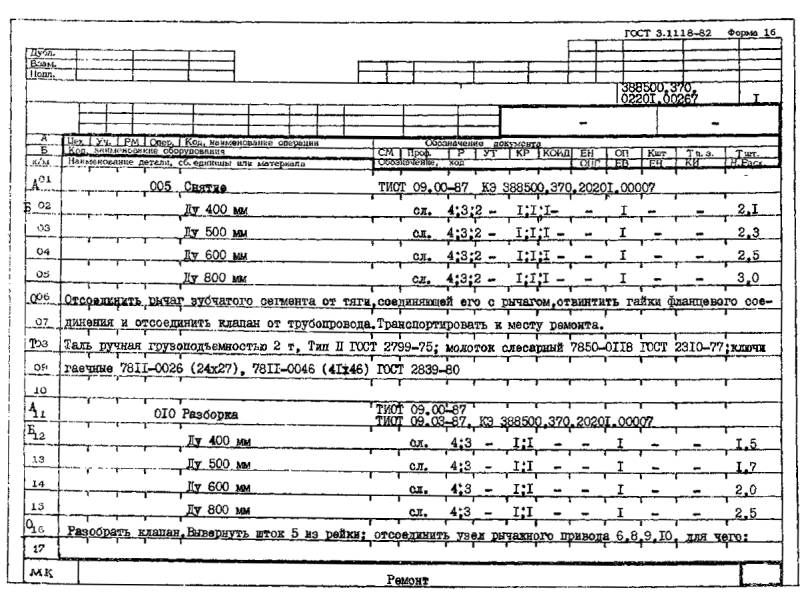

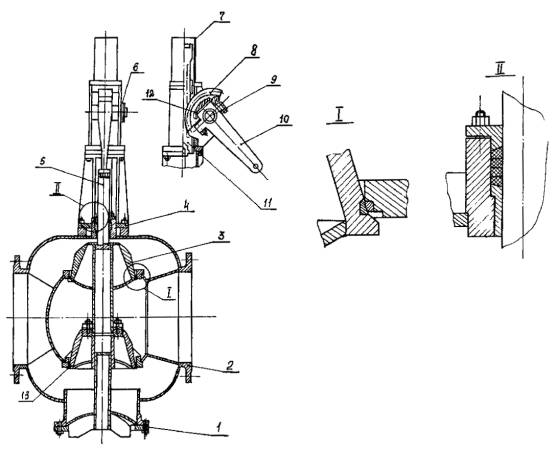

Рис. 1. Клапан регулирующий Dу 400, 500, 600, 800 мм 005-065

1, 7 - крышка, 2 - корпус, 3 - плунжер, 4 - стойка, 5 - шток, 6 - планка, 8 - зубчатый сегмент, 9 - ось, 10 - рычаг, 11 - рейка, 12 - прокладка, 13 - золотник

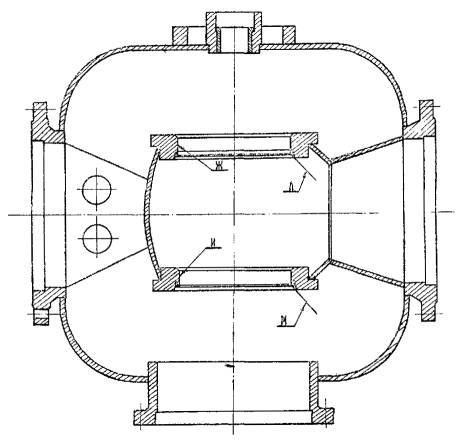

Рис. 2. Корпус поз. 2 на рис. 1

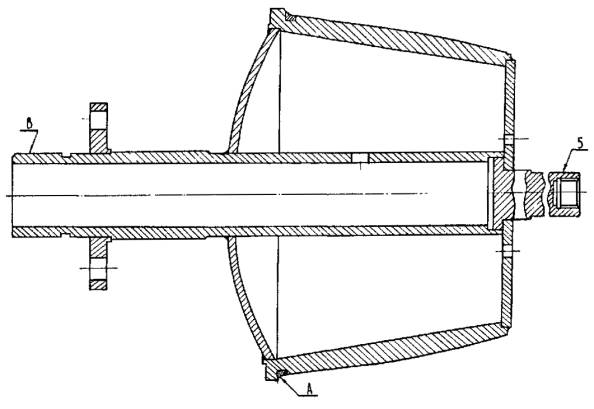

Рис. 3. Плунжер поз. 3 на рис. 1

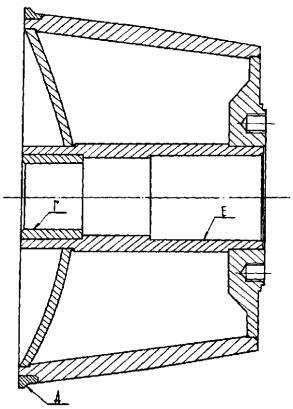

Рис. 4. Золотник поз. 13 на рис. 1
