МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР
ГЛАВТЕПЛОЭНЕРГОМОНТАЖ
ЭНЕРГОМОНТАЖПРОЕКТ

ИНСТРУКЦИЯ
ПО МОНТАЖУ ЭЛЕКТРОНАСОСОВ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

РД 34.41.204

ИНФОРМЭНЕРГО
Москва 1974

УТВЕРЖДЕНА

Главтеплоэнергомонтажом Минэнерго СССР

(Решение № 24 от 25 июня 1973 г.)

Инструкция подготовлена отделом технологии монтажа паровых и газовых турбин института «Энергомонтажпроект»

Составители: ЭПШТЕЙН А.Я., ЕГУРНОВА Н.Д. и КОПЫЛОВА В.В.

Инструкция составлена с целью оказания технической помощи монтажным организациям при выполнении работ по монтажу электронасосов тепловых электростанций и предназначена для персонала монтажных организаций Минэнерго СССР.

Инструкция может быть также использована для подготовки и повышения квалификации монтажного персонала, занимающегося монтажом насосов.

ВВЕДЕНИЕ

В настоящей Инструкции даны указания по монтажу основных типов электронасосов, устанавливаемых на тепловых электростанциях, кроме насосов, по которым имеются индивидуальные инструкции по их монтажу, а именно:

1. Инструкция по монтажу питательных насосных агрегатов для котлов с давлением пара 140 и 100 кгс/см2. (Утверждена Главтеплоэнергомонтажом 10 января 1974 г. решением № 1).

2. Инструкция по монтажу питательных насосов ЛМЗ блоков 300 МВт. (Утверждена Главтехстройпроектом 26 декабря 1969 г. решением № 1081).

3. Инструкция по монтажу осевых вертикальных циркуляционных насосов производительностью 18 - 30 тыс. м3/ч. (Утверждена Главтехстройпроектом 11 февраля 1969 г.).

Насосы, описанные в настоящей Инструкции, поставляются, примерно, 20 заводами-изготовителями.

При выполнении монтажных работ следует руководствоваться «Инструкцией по технике безопасности при производстве работ по монтажу оборудования тепловых электростанций», утвержденной Главтехстройпроектом и Главтеплоэнергомонтажом Минэнерго СССР 27 сентября 1968 г. решением № 418.

1. КРАТКОЕ ОПИСАНИЕ НАСОСОВ И ИХ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Насосы, рассматриваемые в настоящей Инструкции, подразделяются по монтажному принципу на следующие группы:

1. Насосы горизонтальные, поставляемые в сборе с электродвигателями на общей фундаментной раме.

2. Насосы горизонтальные, поставляемые отдельно от электродвигателей.

3. Насосы вертикальные, поставляемые в сборе с электродвигателями.

4. Насосы вертикальные, поставляемые в собранном виде отдельно от электродвигателя.

5. Насосы вертикальные, поставляемые в разобранном виде.

По своему назначению насосы делятся на конденсатные, дренажные, сетевые, технической воды, замкнутого контура газоохлаждения, масляные, перекачки Иввиолы, вакуумные, мазутохозяйства, гидрозолошлакоудаления, химводоочистки (дозатора гидразина, растворителя аммиака, дозатора серной кислоты, дозатора едкого натра, обессоленной воды, известкового молока, дозатора коагулянта, осветленной воды и др.), кислотной промывки, циркуляционные и др.

Краткое описание горизонтальных насосов приводится в табл. 1 и 2, а вертикальных в тексте.

В Инструкции даны основные насосы, устанавливаемые на блоках 800, 300, 250, 200, 100 и 60 МВт. Обозначения насосов приведены в прил. 1.

1.1. Насосы горизонтальные с горизонтальным разъемом корпуса и секционные

Ниже приводятся насосы, устанавливаемые на тепловых электростанциях.

Насосы с горизонтальным разъемом корпуса следующих типов (или марок):

КсД, Кс (кроме секционных), НДн, НДс, НДв, 3В-200, НМК, Д, 8НД-10Х5, 8НД-9Х3, ЦВ, 14М12Х4, 5Н5, 6Н7, СЭ и др.

Насосы секционные следующих типов (или марок):

МКС-1500-575, Кс30-150/6, Кс80-155 (Китайского завода), Кс30-150/6, Кс50-55/2, Кс50-110/4, Кс80-155/3 (Сумского завода), МС. В насосах с горизонтальным разъемом корпуса роторы в основном разгружены расположением рабочих колес. Остаточные осевые усилия воспринимаются радиально-упорными шарикоподшипниками, фиксирующими положение ротора в корпусе насоса.

Назначение и краткое описание насосов приведены в табл. 1.

Таблица 1

№ п.п.

Тип или марка насоса

Назначение

Краткое описание

Условия поставки

Номера рисунков

1

2

3

4

5

6

1

Кс (кроме секционных)

Перекачивание конденсата отработанного пара стационарных паровых турбин и конденсата греющего пара из теплообменных аппаратов

Насосы центробежные с односторонним подводом жидкости к рабочим полосам. Рабочие колеса обращены входными отверстиями в противоположные стороны

На общей фундаментной плите с электродвигателем

Рис. 1 и 25

2

3В-200Х4 и 10НМКХ2

Перекачивание воды с температурой до 100 °С (в горловину конденсатора, сетевую воду и др.)

Опорами ротора служат подшипники качения с кольцевой смазкой и водяным охлаждением масла. Уплотнение сальниковое

3В-200Х2 - на общей фундаментной плите с электродвигателем. 3В-200Х4 и 10НМКХ2 - раздельно без плит

Рис. 2 и 3

3

КсД

Перекачивание конденсата отработанного пара стационарных паровых турбин и конденсата греющего пара из теплообменных аппаратов

Насосы центробежные. Двусторонний подвод жидкости к колесу 1 ступени и односторонний - к колесам последующих ступеней. Рабочее колесо ступени расположено между колесами 2 и 3 ступеней. Подшипники качения с кольцевой смазкой и водяным охлаждением масла. Уплотнение сальниковое

Совместно с электродвигателем. На общей фундаментной плите или сварной раме

Рис. 4

4

НДн, НДс, НДв, Д

Подача воды на газоохладители, подача осветленной, циркуляционной технической, катионированной и противопожарной воды. Применяются также в качестве маслонасосов

Насосы центробежные одноступенчатые с рабочим колесом двустороннего всасывания. У насосов 24НДс и 32Д-19 - подшипники скольжения. У насосов меньших габаритов - подшипники качения. У насосов Сумского насосного завода подшипники с кольцевой смазкой и водяным охлаждением, а у насосов завода «Ливгидромаш» - без кольцевой смазки и без водяного охлаждения. Уплотнение сальниковое

Насосы марок не выше 12НД и 12Д поставляются в сборе с электродвигателем на общей фундаментной плите

Рис. 5 и 6

5

8НД-10Х5 и 8НД-9Х3

Подача мазута. Могут быть использованы для перекачивания воды

Насосы центробежные с двусторонним подводом жидкости к колесу 1 ступени и односторонним - к колесам остальных ступеней. Насосы 8НД-10X15 - пятиступенчатые, а 8НД-9X3 - трехступенчатые. Рабочие колеса 2 и последующих ступеней посажены в разные стороны. Опорами ротора насоса 8НД-10Х5 служат подшипники скольжения, а насоса 8НД-9Х3 - подшипники качения, из которых один опорный, а второй - опорно-упорный. Уплотнение вала насоса 8НД-9Х3 сальниковое или торцовое, а насосов 8НД-10Х5 - торцовое. Краткое описание торцового уплотнения приведено в прил. 2

НД-9Х3 поставляются совместно с электродвигателем на общей фундаментной плите. 8НД-10Х5 поставляется раздельно

Рис. 7

6

СЭ2500-180

Для питания водой тепловых сетей

Насос центробежный, одноступенчатый с рабочим колесом двустороннего всасывания. Опорами ротора служат подшипники скольжения с принудительной смазкой. Для смазки при выбеге насоса, когда отсутствует напряжение электродвигателя, предусмотрены смазочные кольца. Концевые уплотнения ротора - сальниковая набивка. Муфта - зубчатая. Подвод масла на смазку зацепления производится от маслоустановки агрегата. Маслоустановка состоит из следующего оборудования: маслонасоса Р3-4, 5; маслобака емкостью 0,15 м3; маслоохладителя; масляного фильтра

Насос отдельно от электродвигателя и маслоустановка

Рис. 8

7

ПТ-6/40

Перекачивание мазута на блоках 800 МВт

Насос горизонтальный трехплунжерный. Привод насоса производится от электродвигателя переменного тока через клиноременную передачу. Насосный агрегат состоит из гидравлической части, приводной части, клиноременной передачи, рамы, ограждения и электродвигателя. Гидравлическая часть насоса включает в себя гидроблок, всасывающие, нагнетательные и предохранительные клапаны, коробки уплотнений и плунжеры. Приводная часть насоса состоит из станины, коленчатого вала, трех шатунов, трех ползунов, трех направляющих плунжера, фильтра, шестеренчатого маслонасоса и маслопровода

Насос поставляется вместе с электродвигателем на общей фундаментной плите

Рис. 9

8

5Н5-8

Перекачивание мазута

Насос центробежный, двухкорпусный, восьмиступенчатый с рабочими колесами одностороннего входа. Внутренний корпус состоит из двух половин с разъемом по горизонтальной оси. Наружный корпус представляет собой полый цилиндр, к которому приварены вертикально всасывающий и напорный патрубки, а с обоих торцов закрывается крышка всасывания и нагнетания. Опорами ротора служат две выносные шарикоподшипниковые опоры. Рабочие колеса расположены попарно входными отверстиями в разные стороны. Смазка подшипников кольцевая, охлаждение водяное. Уплотнение вала - сальниковая набивка или механическое торцовое уплотнение. Снижение давления перед сальником напорной стороны до давления всасывания осуществляется разгрузочным устройством, которое состоит из лабиринтного уплотнения и отводящей трубки (разгрузочный трубопровод), подсоединяемой к всасывающему патрубку насоса. Между кольцами сальниковой набивки предусмотрена кольцевая камера, к которой подводится масло

Насос поставляется вместе с электродвигателем на общей фундаментной плите

Рис. 28

9

Насосы секционные типов МС, МСГ, МСМ и Кс

МС - для откачивания нейтральной воды и других жидкостей; МСГ - для откачивания нейтральной воды с температурой до 105 °С; МСМ - для перекачивания масла; Кс - для перекачивания конденсата отработанного пара стационарных паровых турбин и конденсата греющего пара из теплообменных аппаратов

Насосы центробежные, однокорпусные, секционного типа с количеством ступеней от 2 до 10. Корпус насоса состоит из всасывающей и напорной крышек, секций со вставными направляющими аппаратами. Крышки и направляющие аппараты центрируются между собой по кольцевым проточкам и соединяются стяжными шпильками. Стыки секций уплотняются резиновым шнуром (для горячей воды - из теплостойкой резины, для масла - из маслобензостойкой резины). Рабочие колеса с односторонним расположением рабочих колес. На роторе насажена гидравлическая пята для разгрузки ротора от осевых усилий. В насосах типа Кс перед колесом 1 ступени установлен предвключенный винт для повышения всасывающей способности насоса. Опорами ротора служат подшипники качения. Уплотнение сальниковое. В конструкции масляных насосов имеются следующие изменения: сальниковая набивка изготовлена из асбестового шнура с антифрикционной маслобензостойкой пропиткой. Увеличен радиальный зазор между втулкой дистанционной и втулкой разгрузки. В насосах 8МС-7М увеличен радиальный зазор между рабочим колесом и уплотняющим кольцом. Слив из камеры разгрузки в маслонасосах выполняется двумя трубками разгрузки, снабженными фланцами

Насос поставляется вместе с электродвигателем на общей фундаментной плите

Рис. 10 и 26

10

МСК-1500-575

Для кислотной промывки котлов энергетических блоков 300 и 250 МВт

Насос центробежный, секционный однокорпусный, двухпоточный с тремя ступенями давления (всего 6 ступеней). Корпус насоса состоит из двух крышек всасывания, крышки нагнетания, правой и левой секций. Секции центрируются по заточкам и стягиваются с крышками всасывания и нагнетания шестью шпильками с каждой стороны. Опорами ротора служат подшипники скольжения с принудительной смазкой. Для смазки при выбеге ротора, когда отсутствует напряжение электропривода маслонасоса, предусмотрены смазочные кольца. Концевые уплотнения - сальниковые или с механическим торцовым уплотнением. При установке механического торцового уплотнения производится прокачка через насос холодного конденсата специальным насосом марки 2,5ЦВ-0,8

Насос в сборе с плитой, фундаментная рама под насос, муфта зубчатая, вспомогательные трубопроводы, электродвигатель, маслоустановка

Рис. 27

11

ЦВ

Для питания котлов малой мощности. На энергоблоках большой мощности - для уплотнения сальников, испытания мазутных форсунок и др.

Насосы центробежно-вихревые, горизонтальные. Корпус насоса представляет собой чугунную отливку, в которой выполнены каналы проточной части и посадочное место шарикоподшипниковой опоры. Ротор состоит из центробежного и вихревого колес и торцовых уплотнений. Опорами ротора служат шарикоподшипники

Насос поставляется вместе с электродвигателем на общей фундаментной плите или раме

Рис. 38

12

АСВН-80

Для перекачивания масл

Насос состоит из четырех основных частей: корпуса, вала, колеса всасывания и колеса нагнетания. Секции насоса стягиваются шпильками. В вакуумной камере помещено колесо всасывания. Между секцией всасывания и смежной стороной средней части находится колесо нагнетания. Опорами вала служат два шарикоподшипника. Герметичность насоса по валу обеспечивается семью манжетами: по три с каждой стороны и одна в передней крышке со стороны муфты

Насос поставляется вместе с электродвигателем на общей фундаментной плите

Рис. 39

13

РМК-4

Для отсасывания воздуха или газа, а также применяется на химводоочистке в качестве вакуумного насоса и в котельной для пневмоуборки

Насос ротационный, водокольцевой, горизонтальный. Корпус насоса состоит из цилиндра и двух торцовых крышек - лобовин. Лобовины в нижней части имеют опорные лапы, а в верхней - два патрубка (всасывающий и нагнетательный), которые соединены с соответствующими полостями насоса через отверстия в торцовых стенках лобовин. На валу, эксцентрично расположенном в корпусе насоса, насажено колесо. Опорами ротора служат два шарикоподшипника: со стороны свободного конца вала - опорно-упорный, а со стороны электродвигателя - опорный. Уплотнение сальниковое

Насос поставляется вместе с электродвигателем на общей фундаментной плите

Рис. 11

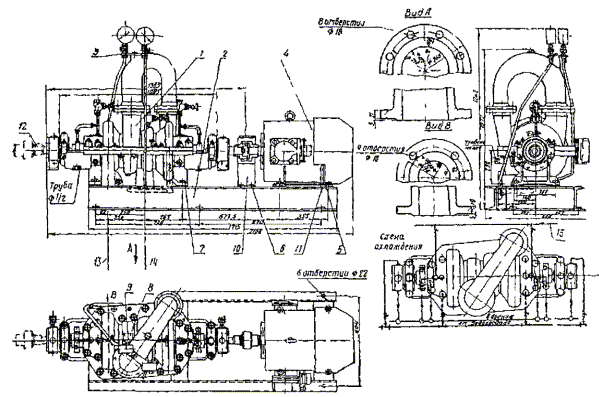

Рис. 1. Насос конденсатный. (Монтажный чертеж)

1 - насос конденсатный; 2 - рама; 3 - установка манометров; 4 - электродвигатель; 5 - болт М20´60; 6 - болт М10´18; 7 - болт М20´50; 8 - заклепка 2,5´6-700; 9 - табличка фирменная; 10 - щиток Щ200´90´230; 11 - прокладка регулировочная; 12 - для насоса с валом, имеющим два свободных конца под муфту; 13 - ось нагнетательного патрубка; 14 - ось всасывающего патрубка; 15 - поступление конденсата под давлением на 1,5 - 2 кгс/см2 выше рабочего давления.

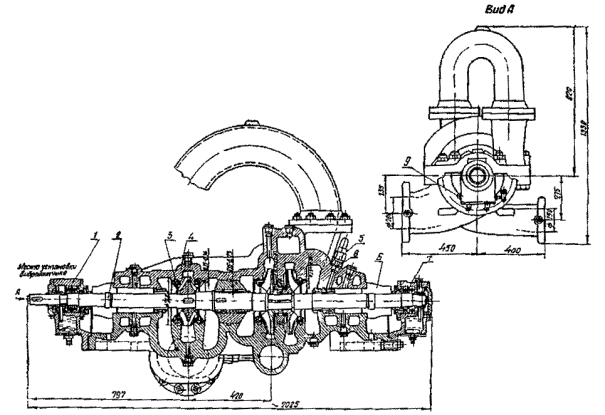

Рис. 2. Продольный разрез насоса типа 3В-200Х4

1 - корпус; 2 - крышка корпуса; 3 - ротор; 4 - опорный подшипник; 6 - упругая втулочно-пальцевая муфта.

Рис. 3. Продольный разрез насоса типа 10НМКХ2

1 - корпус; 2 - крышка корпуса; 3 - ротор; 4 - опорный подшипник; 5 - опорно-упорный подшипник; 6 - муфта.

Рис. 4. Центробежный насос типа КсД140 140/3

1 - корпус насоса; 2 - опорно-упорный подшипник; 3 - опорный подшипник; 4 - ротор; 5 - муфта упругая; 6 - кожух; 7 - подвод конденсата к кольцу сальника; 8 - всасывающий патрубок; 9 - нагнетательный патрубок; 10 - подвод конденсата к кольцу сальника.

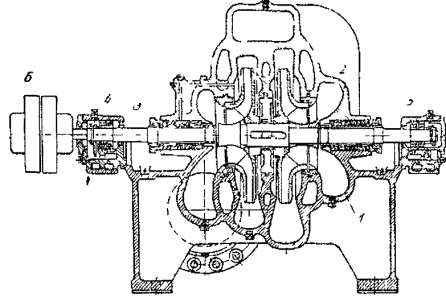

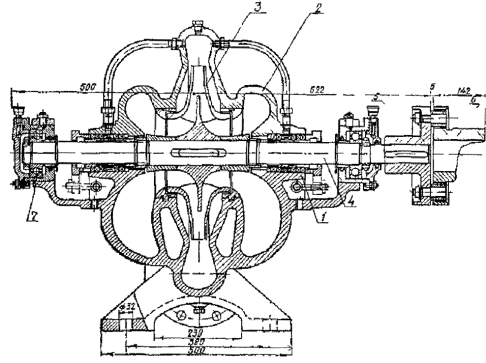

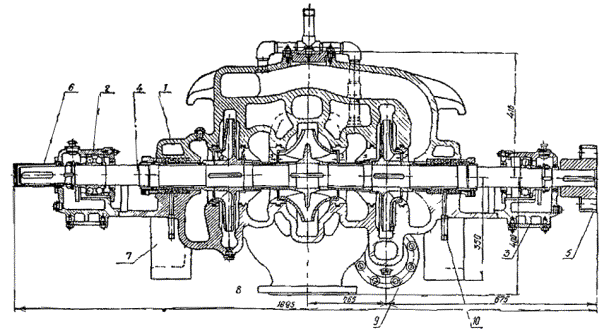

Рис. 5. Продольный разрез насоса типа 24НДс

1 - корпус; 2 - крышка корпуса; 3 - вал; 4 - рабочее колесо; 5 - опорные подшипники скольжения; 6 - радиально-упорный подшипник; 7 - упругая втулочно-пальцевая муфта.

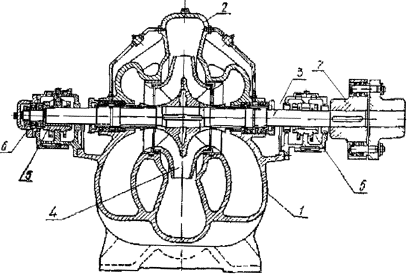

Рис. 6. Продольный разрез насоса типа 10Д-6-60

1 - корпус насоса; 2 - крышка насоса; 3 - рабочее колесо; 4 - вал; 5 - полумуфта насоса; 6 - полумуфта электродвигателя; 7 - шарикоподшипники.

Рис. 7. Насос нефтяной типа 8НД-9´3

1 - узел опоры; 2 - ротор; 3 - уплотнения; 4 - корпус; 5 - разгрузка (для варианта с сальниковым уплотнением); 6 - уплотнение торцовое; 7 - узел опоры; 8 - прокладка труб 1" (для варианта с торцовым уплотнением); 9 - место установки термодатчика.

№ п.п.

Наименование торцового уплотнения

Марка

Масса

Завод-изготовитель

1

Торцовое одинарное

Т14А

12,7

Нальчикский машиностроительный завод

2

Торцовое одинарное для повышенных температур

ТП14А

13,0

То же

3

Торцовое одинарное для высоких температур

ТВ14А

20,1

- » -

4

Торцовое двойное

ТД14А



- » -

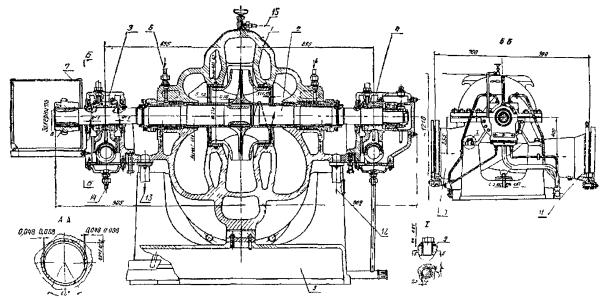

Рис. 8. Насос типа СЭ2500-180

1 - корпус насоса; 2 - ротор; 3 - опорный подшипник; 4 - опорно-упорный подшипник; 5 - плита насоса; 6 - подвод охлаждающей воды к сальникам; 7 - ограждение муфты; 8 - коронка зубчатой муфты; 9 - шайба; 10 - всасывающий патрубок; 11 - нагнетательный патрубок; 12, 13 - в сливную систему; 14 - подвод охлаждающей воды; 15 - отвод в корыто сальника.

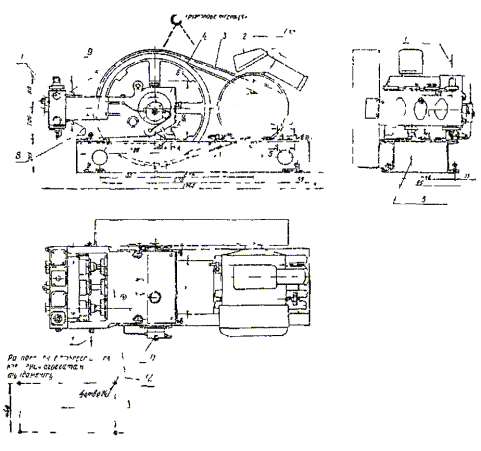

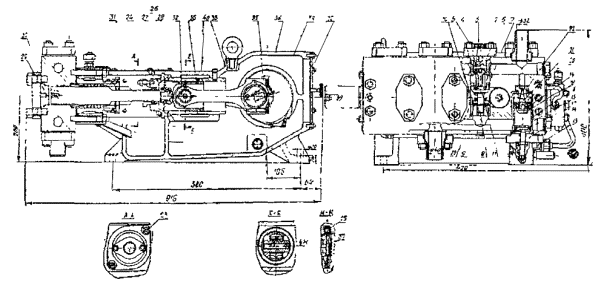

Рис. 9. Насос трехплунжерный типа ПТ-6/40

1 - рама; 2 - электродвигатель; 3 - ограждение; 4 - клиноременная передача; 5 - гидравлическая часть; 6 - приводная часть; 7 - место для контроля давления; 8 - подвод охлаждающей жидкости; 9 - отвод охлаждающей жидкости; 10 - отвод к манометру от маслонасоса; 11 - отвод утечек; 12 - ось насоса; 14 - фирменная табличка.

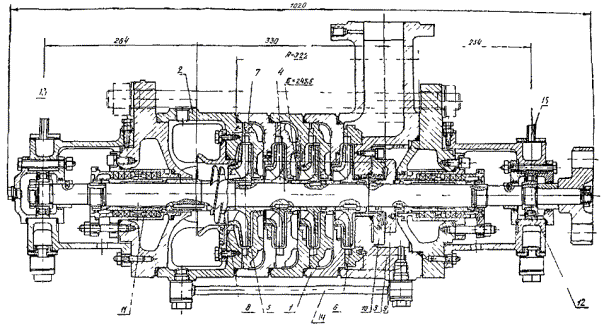

Рис. 10. Продольный разрез насоса типа Кс30-150

1 - корпус секции; 2 - крышка всасывания; 3 - крышка нагнетания; 4 - вал; 5 - колесо рабочее 1 ступени; 6 - колесо рабочее (остальных ступеней); 7 - направляющий аппарат; 8 - винт предвключенный; 9 - пята; 10 - подушка пяты; 11 - кольцо фонарное сальника; 12 - опорные подшипники; 13 - 15 - вода на охлаждение подшипников; 14 - труба разгрузочная.

Рис. 11. Вакуумный насос типа РМК-4

1 - колесо; 2 - цилиндрический корпус; 3 - всасывающий патрубок; 4 - всасывающее отверстие; 5 - нагнетательное отверстие; 6 - нагнетательный патрубок.

1.2. Насосы горизонтальные консольные

На тепловых электростанциях устанавливаются консольные насосы следующих типов (или марок): К, КМ, НК, НКЭ, X, ПС, 12ГР-8-Т2, КВН и АРМ.

Насосный агрегат КМ и НКЭ состоит из специального электродвигателя с удлиненным концом вала, на который насаживается рабочее колесо. На фланцевом щите электродвигателя жестко закреплены корпусные детали насоса.

Насосный агрегат К, НК, X, ПС, 12ГР-8-Т2, КВН и АР-М состоит из насоса и электродвигателя, соединенных упругой муфтой и смонтированных на общей фундаментной плите или сварной раме. Все эти насосы центробежные, консольные, горизонтальные, одноступенчатые.

Назначение и краткое описание насосов приведены в табл. 2.

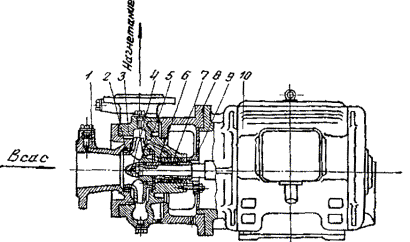

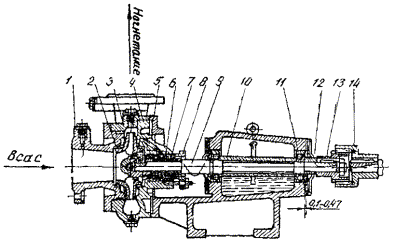

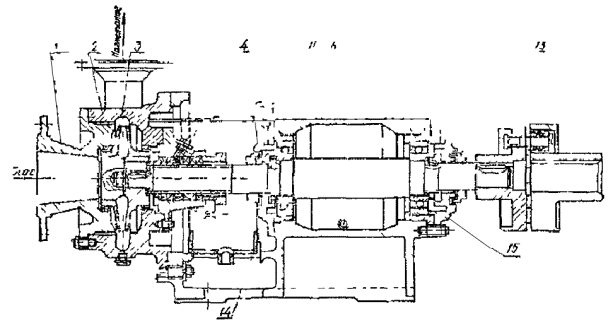

Рис. 12. Общий вид насоса типа НКЭ

1 - патрубок всасывающий; 2 - гайка рабочего колеса; 3 - кольцо уплотняющее рабочего колеса; 4 - кольцо уплотняющее патрубка; 5 - корпус спиральный; 6 - колесо рабочее; 7 - трубка переводная; 8 - сальниковое уплотнение; 9 - переходник; 10 - кольцо отбойное; 11 - электродвигатель.

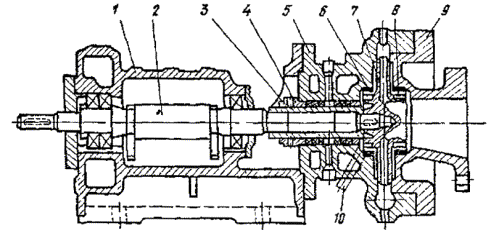

Рис. 13. Общий вид насоса типа НК

1 - опорный кронштейн; 2 - вал; 3 - крышка сальника; 4 - втулка защитная; 5 - корпус спиральный; 6 - уплотняющее кольцо корпуса; 7 - колесо рабочее; 8 - уплотняющее кольцо рабочего колеса; 9 - патрубок всасывающий; 10 - трубопровод разгрузочный.

Рис. 14. Схема установки вакуум-насоса типа КВН

Таблица 2

№ п.п.

Тип или марка насоса

Назначение

Краткое описание

Условия поставки

Номера рисунков

1

2

3

4

5

6

1

КМ и НКЭ

Насосы типа КМ применяются для подачи воды питьевой и промышленного назначения и для промывки сеток. Насосы типа НКЭ применяются для перекачивания мазута

Насос состоит из корпуса, прикрепленного к фланцу электродвигателя при помощи фонаря, и рабочего колеса. К корпусу крепится всасывающий патрубок. Напорный патрубок направлен вверх, но при необходимости его можно повернуть на 90, 180 и 270°

В собранном виде

Рис. 12 и 29

2

К, НК

Насосы типа К применяются для взрыхления и промывки механических фильтров, для подпитки тепловых сетей, промывки РВП, перекачивания дренажных вод и др. Насосы типа НК применяются для перекачивания мазута

Насос состоит из опорного кронштейна, к которому прикреплен корпус, и ротора. К корпусу крепится всасывающий патрубок. Ротор состоит из вала, на котором надето с одной стороны рабочее колесо, а с другой - полумуфта, закрепленные гайками. Опорами ротора служат два шарикоподшипника, вмонтированные в опорном кронштейне, имеющем масляную ванну. Сальниковое уплотнение насосов типа К мягкое, а насосов типа НК - мягкое или торцовое. Тип торцового уплотнения определяется заказ-нарядом

Насос и электродвигатель на общей фундаментной плите или сварной раме

Рис. 13 и 30

3

X

Применяются в цехе химводоочистки для перекачивания кислот, реагентов, раствора соли и других жидкостей

В отличие от насосов типа К в насосах типа X рабочие колеса выполняются в двух вариантах: с разгрузочными отверстиями или импеллером. Уплотнение вала в месте выхода из корпуса мягкое или торцовое (в насосах Катайского завода). В насосах Свердловского завода уплотнение мягкое

Насос и электродвигатель на общей фундаментной плите или сварной заме

Рис. 31

4

ПС

Применяются для перекачивания осветленной воды

Насосы типа ПС отличаются от других типов консольных насосов тем, что у них боковой подвод воды к насосу и сальник со стороны всасывания

Насос и электродвигатель на общей фундаментной плите или сварной раме

Рис. 32

5

12ГР-8-Т2

Применяются для перекачивания золошлаковой пульпы

Насос состоит из корпуса, рабочего колеса, насаженного на вал, и кронштейна с подшипниками. Рабочее колесо имеет на тыльной стороне отбойные лопатки. Корпус насоса двойной: наружный корпус и сменный внутренний корпус. Наружный корпус имеет разъем в горизонтальной плоскости. Задняя стенка корпуса и его передняя крышка защищаются от истирания сменными защитными дисками

Насос и электродвигатель на общей фундаментной плите или сварной раме

Рис. 33

6

вн

Применяются для удаления воздуха из центробежных и пропеллерных насосов, а также для создания вакуума во всасывающих линиях при пуске насосов

Насос состоит из корпуса, крышки, рабочего диска, вала и опорного кронштейна. При вращении рабочего диска, закрепленного на валу эксцентрично по отношению к крышке насоса, вода, увлекаемая лопатками, под действием центробежных сил отбрасывается к стенкам крышки, образуя водяное кольцо а (рис. 14). Между ступицей диска и внутренней поверхностью водяного кольца создается разреженное пространство б, обеспечивающее засасывание воздуха через большой серповидный вырез в в корпусе насоса. При дальнейшем вращении диска происходит сжатие перемещаемой среды и через малый серповидный вырез г в корпусе воздух и излишняя вода выбрасываются через нагнетательный патрубок насоса

Насос и электродвигатель на общей фундаментной плите или сварной раме

Рис. 14 и 34

7

АР-М

Применяются на химводоочистке для перекачивания известкового молока

В отличие от насосов типа К у насосов АР-М рабочее колесо снабжено отбойными лопатками, расположенными на тыльной стороне диска рабочего колеса. Отбойные лопатки разгружают сальник насоса от давления нагнетания

Насос и электродвигатель на общей фундаментной плите или сварной раме

-

1.3. Насосы вертикальные

На тепловых электростанциях устанавливаются вертикальные насосы следующих марок (или типов): 12КМ-15, 12КМ-20, 12НА-22Х16, 12НА-9Х4, 20НА-22Х3 и КсВ.

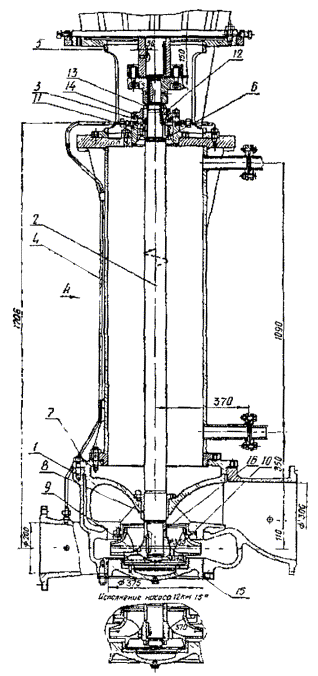

Насосы 12КМ-15 и 12КМ-20 предназначены для работы в централизованной системе маслоохлаждения турбоагрегата К-800-240, а насосы 12КМ-15а и 12КМч20а - турбоагрегата К-500-240. В каждом блоке устанавливают соответственно три насоса типа 12КМ-15 или 12КМ-15а (два рабочих и один резервный) с электродвигателями переменного тока и два насоса типа 12КМ-20 или 12КМ-20а (насосы аварийного резерва) с электродвигателями постоянного тока, подключенными к сетям от разных аккумуляторных батарей.

Вышеуказанные насосы максимально унифицированы. Насосы вертикальные, одноступенчатые, с рабочим колесом одностороннего всасывания, расположенным на валу консольно, воронкой вверх. Приводом насоса служит вертикальный электродвигатель, соединенный с насосом с помощью упругой втулочно-пальцевой муфты и установленный на фонаре насоса. Конструкция насоса позволяет производить замену рабочего колеса и уплотнительных колец без снятия насоса с фундаментной рамы и без демонтажа трубопроводов.

Насос состоит из корпуса, ротора, кронштейна, опорно-упорного подшипника, упругой втулочно-пальцевой муфты и фонаря (рис. 37).

Насос крепится к поверхности фундаментной рамы опорной плитой кронштейна и на нее же устанавливается фонарь и электродвигатель. Снизу к кронштейну крепится корпус насоса. Кроме опорно-упорного подшипника в верхней крышке установлена бронзовая втулка опорного подшипника насоса. Насос поставляется в сборе с электродвигателем.

Насосы артезианских марок 12НА-22Х6, 12НА-9Х4, изготовленные Лебедянским машиностроительным заводом, и 20НА-22Х3 (рис. 15) - Сумским насосным заводом, предназначены для перекачивания нефтепродуктов с температурой от минус 40 до плюс 80 °С из заглубленных резервуаров, причем глубина не должна превышать 10 м.

Насос состоит из трех основных узлов: насосной части, напорной колонки и опорной стойки. Электродвигатель устанавливается на опорной стойке. Насос центробежный, секционный, вертикальный с осевым подводом жидкости.

Статор насосной части состоит из корпусов секций и всасывающего патрубка, соединенных между собой с помощью шпилек.

Корпус секции насоса является направляющим аппаратом с пространственными лопатками, которые обеспечивают осевой вход жидкости в следующее рабочее колесо.

Для предотвращения закручивания потока перед входом в первое рабочее колесо во всасывающем патрубке имеются радиальные ребра.

Рис. 15. Общий вид насоса типа 20НА-22Х3

1 - насосная часть; 2 - звено напорной колонки; 3 - опорная стойка; 4 - электродвигатель; 5 - минимальное расстояние от дна резервуара; 6 - минимальный уровень жидкости в резервуаре.

Рабочие колеса устанавливаются на вертикальном валу на конусных разрезных втулках. Рабочие колеса в основном разгружены от осевых усилий, возникающих во время работы насоса. Для этой цели в заднем диске (ступени колеса) выполнены отверстия диаметром 10 мм.

В корпусе каждой секции насоса и во всасывающем патрубке установлены подшипники скольжения, смазка которых производится перекачиваемым нефтепродуктом. Втулки подшипников скольжения бронзовые, а звенья валов выполнены из нержавеющей термообработанной стали 3X13.

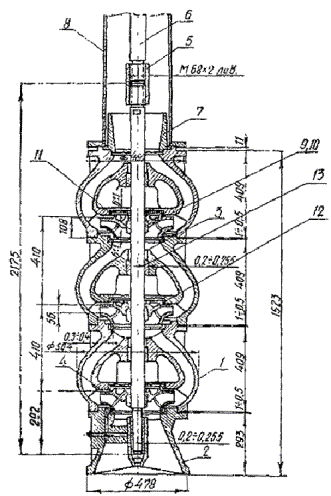

Разрез насосной части показан на рис. 35.

Напорная колонка связывает насосную часть с опорной стойкой и состоит из требуемого числа звеньев (от 1 до 8), соединенных между собой с помощью фланцев. В стыке каждых двух звеньев установлены центрирующие подшипники промежуточного вала. Количество звеньев промежуточного вала зависит от длины напорной колонки. Соединение отдельных звеньев промежуточного вала осуществляется с помощью резьбовых муфт, направление нарезки которых противоположно направлению вращения вала насоса во избежание развинчивания.

В опорной стойке имеется напорное колено, к которому присоединяется напорный трубопровод. Уплотнение вала в месте выхода из напорного колена осуществлено одинарным торцовым уплотнением.

Насос поставляется в разобранном виде, кроме узла насосной части (рабочие колеса, корпуса секций, приемный патрубок и связанные с ними детали в сборе), поставляемого в собранном виде.

Конденсатные насосы типа КсВ предназначены для перекачивания конденсата отработанного пара паровых турбин и конденсата греющего пара из теплообменных аппаратов.

Каждый насосный агрегат (рис. 16), состоит из вертикальных насоса и электродвигателя, соединенных посредством упругой муфты и промежуточного фонаря сварной конструкции.

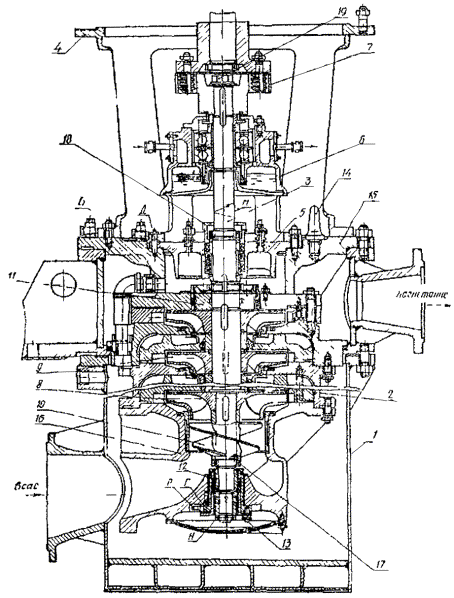

Продольный разрез насоса показан на рис. 36.

Конденсатные насосы типа КсВ центробежные, секционные, двухкорпусные. Основными узлами насоса являются: корпус наружный, корпус внутренний, ротор и подшипники.

Корпус наружный сварной конструкции состоит из двух частей: приемного и напорного корпусов, стянутых шпильками с гайками. Стык уплотнен паронитовой прокладкой. Нижняя часть напорного корпуса служит также опорной плоскостью насоса. В приемном корпусе насоса предусмотрено отверстие для отвода паров в воздушное пространство конденсатора при запуске и работе насоса. К наружному корпусу приварены приемный и напорный патрубки.

Корпус внутренний литой состоит из корпуса подвода, секций с запрессованными в них направляющими аппаратами и напорной крышки.

Корпус подвода, напорная крышка и секции взаимно центрируются; их стыки, а также стык внутреннего и наружного корпусов уплотняются резиновыми кольцами и стянуты шпильками с гайками. В пределах внутреннего корпуса смонтирована разгрузочная труба.

Уплотнение насоса сальниковое. Между кольцами набивки установлено кольцо гидрозатвора, к которому подводится конденсат под давлением 2,6 - 3 кгс/см2 для исключения возможности подсоса воздуха, а также для охлаждения сальника.

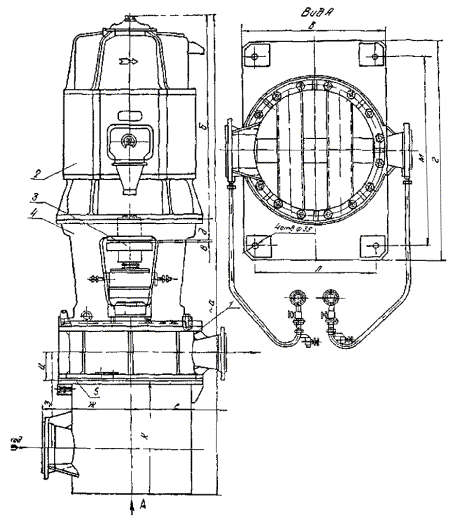

Рис. 16. Общий вид насосного агрегата типа КсВ

1 - насос; 2 - электродвигатель; 3 - муфта упругая; 4 - фонарь; 5 - опорная плоскость лап



Ксв 200-210

Ксв 300-160

Ксв 500-85

а

3490

3340

3640

б

1410

1410

1625

в

980

980

1080

г

1500

1500

1600

д

155

155

155

е

600

650

750

ж

600

600

750

з

770

670

648

и

200

200

240

к

940

790

835

л

825

825

900

м

1300

1300

1400

Ротор насоса состоит из вала и собранных на нем рабочих колес, защитных втулок, шпонок и гаек, которые стягивают и закрепляют детали ротора. Для повышения всасывающей способности перед колесом 1 ступени устанавливается предвключенный винт. От осевых усилий ротор разгружен барабаном.

В нижней части вала установлены подшипниковая втулка и винт, подающий конденсат для смазки нижнего подшипника.

Опорами ротора служат два подшипника: верхний - опорно-упорный, представляющий собой сдвоенные радиально-упорные шарикоподшипники качения, и нижний - подшипник скольжения. Верхний опорно-упорный подшипник фиксирует положение ротора в насосе и воспринимает остаточные осевые усилия. Масло для смазки подшипника располагается в масляной ванне, уровень масла контролируется по маслоуказателю. Подшипник охлаждается технической водой под давлением 1 - 2 кгс/см2. Нижний подшипник смазывается перекачиваемым конденсатом.

Насос поставляется в сборе с фонарем отдельно от электродвигателя. Технические характеристики насосов приведены в прил. 3.

Следует учесть, что в настоящее время проводится отраслевая аттестация выпускаемого насосного оборудования, в результате которой устаревшие насосы будут сниматься с производства и заменяться новыми.

2. ОРГАНИЗАЦИОННО-ТЕХНИЧЕСКАЯ ПОДГОТОВКА К МОНТАЖУ

2.1. Техническая документация

2.1.1. Для производства работ по монтажу насосов заказчик должен передать монтажной организации следующую техническую документацию заводов-изготовителей:

• установочный чертеж насоса или агрегата;

• общий вид насоса (продольный разрез);

• технический паспорт с результатами заводских испытаний;

• инструкцию по монтажу и эксплуатации;

• технические условия на насос;

• документацию на электродвигатель в объеме поставки завода-изготовителя;

• комплектовочную ведомость;

• монтажные формуляры.

Для насосов типов МСК-1500-575 и СЭ-2500-180 дополнительно требуются:

• чертежи маслоустановки;

• чертежи вспомогательных трубопроводов.

2.2. Поставка, приемка, хранение и сдача оборудования в монтаж

2.2.1. Насосы должны поставляться заводами-изготовителями в соответствии с МРТУ 26-06-1-66 «Насосы общепромышленного назначения. Требования к поставке»:

• габаритные насосы и насосные агрегаты - в собранном виде, с заглушенными и опломбированными патрубками, в состоянии, пригодном к пуску без разборки, прошедшими на заводе обкатку и типовые испытания в соответствии с ГОСТ 6134-58;

• негабаритные насосы и насосные агрегаты - максимально возможными габаритными законченными узлами (блоками), не требующими разборки перед их монтажом.

2.2.2. Вместе с насосами должны поставляться контрольно-измерительные приборы, арматура и обвязка согласно схеме подключения вспомогательных трубопроводов, специнструмент и приспособления, запчасти и техническая документация в соответствии с паспортами или техническими условиями на их поставку.

2.2.3. На заводе-изготовителе незащищенные обработанные поверхности насосов покрываются антикоррозионной смазкой в соответствии с заводскими техническими условиями.

2.2.4. Насосы массой менее 500 кг должны храниться в закрытом неотапливаемом складе, насосы массой более 500 кг могут храниться под навесами или укрытиями в заводской упаковке.

Электродвигатели должны храниться в закрытом окладе на деревянных подкладках или стеллажах. Электродвигатели закрытого исполнения и герметизированные могут храниться под навесом.

Контрольно-измерительные приборы следует хранить в сухом отапливаемом и вентилируемом помещении при отсутствии агрессивных газов и температуре не ниже +5 °С.

При длительном хранении оборудования на складе, по истечении срока действия консервации, необходимо проверять консервацию и при необходимости обновлять ее.

2.2.5. По истечении 24 месяцев хранения насосов-дозаторов проверить состояние деталей уплотнительных устройств гидроцилиндра и заменить резиновые детали.

2.2.6. Перед приемкой насосов в монтаж должна быть подготовлена необходимая площадка для размещения получаемого оборудования, очищенная от ненужных предметов и мусора, оснащенная необходимым количеством подкладок соответствующих размеров.

На монтажной площадке должны быть необходимые грузоподъемные механизмы и приспособления для разгрузки и перемещения оборудования.

2.2.7. Получение со склада насосов должно производиться в порядке технологической последовательности их монтажа с тем, чтобы на монтажной площадке не накапливалось лишнее оборудование. Одновременно с получением насосов необходимо принять со склада контрольно-измерительные приборы, арматуру, монтажные приспособления и инструмент.

2.2.8. После приемки насосного оборудования монтажная организация обязана обеспечить соблюдение всех требований по хранению и консервации оборудования на протяжении всего периода монтажа до момента сдачи его по акту дирекции электростанции.

2.3. Приемка фундамента и подготовка его к монтажу

2.3.1. До начала монтажных работ должны быть закончены строительные работы по зданию, включая работы по устройству фундаментов и каналов.

2.3.2. В здании, принятом под монтаж насосных агрегатов, в зимнее время в период монтажа, а также во время испытаний должна поддерживаться температура воздуха не ниже +6 °С.

2.3.3. Перед приемкой насосного оборудования для монтажа фундамент должен быть освобожден от опалубки и тщательно очищен от остатков раствора и мусора. Строительная организация должна нанести на фундаменте основные оси и пометить высотные отметки.

2.3.4. Приемку фундамента под монтаж насоса (насосного агрегата) производить при соответствии фактических размеров и высотных отметок фундамента проектным данным, причем отклонения не должны превышать, мм:

По расстояниям осей фундамента от привязочных осей......................................... ±30

По основным размерам в плане.................................................................................. ±30

По высотным отметкам поверхности фундамента, без учета высоты подливки... -30

По размерам колодцев в плане (для фундаментных болтов)................................... +20

Отклонение осей колодцев под фундаментные болты в плане............................... ±5

Отклонение между осями забетонированных фундаментных болтов.................... ±3

Проверку геометрических размеров в плане производить стальной рулеткой, высотных отметок - нивелиром или гидравлическим уровнем.

2.3.5. Готовность фундаментов под монтаж насосов должна быть оформлена актом по форме, приведенной в прил. 4. Акт должен быть подписан представителями строительной и монтажной организаций и технического надзора заказчика. К акту должен быть приложен формуляр с основными размерами и данные о качестве бетона фундамента.

2.3.6. Для установки оборудования необходимо разметить по чертежу места установки подкладок. При отсутствии на чертеже этих данных места установки подкладок наметить по периметру рамы по обе стороны каждого колодца под фундаментный болт на расстоянии от него не более 100 мм.

Расстояния между подкладками, в зависимости от массы агрегата, должны быть в пределах 300 - 500 мм. С размеченных мест удалить зубилом все неровности и поверхность бетона притереть строганными стальными плитками.

2.3.7. Резьба на выступающих концах забетонированных фундаментных болтов должна быть покрыта антикоррозионной смазкой. На резьбу каждого фундаментного болта должны быть навернуты гайка и контргайка.

2.3.8. При приемке фундаментов под монтаж вертикальных конденсатных насосов смещение вертикальной оси фундамента под насос относительно общей оси агрегата не должно превышать 10 мм.

2.3.9. При приемке фундаментов под монтаж артезианских насосов допускаются следующие отклонения (дополнительно к предусмотренным в п. 2.3.4.), мм:

Смещение вертикальной оси колодца фундамента для прохода напорного трубопровода относительно вертикальной оси, не более.............................. ±5

Отклонение диаметра колодца от проектного размера, не более............ +5

2.4. Подготовка рабочего места и оборудования к монтажу

2.4.1. До начала монтажных работ монтажные бригады должны быть ознакомлены с чертежами и инструкциями по устанавливаемому оборудованию. Рабочее место необходимо привести в состояние, удобное для монтажа оборудования и соответствующее действующим правилам по технике безопасности.

Территория площадки насосной установки должна быть очищена от остатков строительных материалов, ненужных предметов и мусора.

Все отверстия в междуэтажных перекрытиях и неровности пола следует заделать деревянными щитами.

Рабочее место должно быть хорошо освещено и оборудовано точками для подключения низковольтных ламп.

У места производства работ необходимо установить верстак с тисками, настилы и козлы для укладки деталей и узлов оборудования.

2.4.2. Помещения, в которых выполняется монтаж насосов, должны быть оборудованы стационарными или передвижными подъемно-транспортными механизмами для ведения монтажно-сборочных работ.

Применяемые при монтаже насосов грузоподъемные механизмы (краны, тали, лебедки и т.д.) и такелажные приспособления (стропы, тросы, пеньковые канаты и т.д.) должны быть проверены и снабжены бирками с датой проведенного испытания и указанием о допустимой нагрузке.

2.4.3. При приемке насоса следует проверить:

нет ли повреждений насоса (корпуса, подшипников, соединительной муфты, краников, гаек, шпилек и т.п.) и электродвигателя;

затянуты ли гайки;

наличие всех комплектующих деталей и убедиться в их исправности.

Проверить плотность прилегания опорных лап насоса и электродвигателя к опорным поверхностям фундаментных рам. Прилегание должно быть плотным, без зазоров, что проверяется щупом толщиной 0,03 - 0,05 мм.

2.4.4. При приемке насосных агрегатов, поставляемых в сборе с электродвигателями на общей фундаментной раме (плите), следует проверить наличие подкладок между лапами электродвигателя и фундаментной рамой (плитой), которые необходимы для возможности перецентровки агрегата в процессе эксплуатации.

2.4.5. Насосы, поступающие в сборе с заглушенными и опломбированными отверстиями и фланцами, снабженные актами заводского испытания, не должны подвергаться на месте монтажа полной ревизии. Следует проверить состояние подшипников скольжения, сальников, полумуфт и фланцев патрубков.

Масляные насосы следует разобрать для проверки чистоты внутренних поверхностей корпусов насосов (нет ли окалины, формовочной земли и других загрязнений).

В насосах, снабженных разгрузочным устройством (насосы типов МС, Кс30-150, Кс80-155 и др.), проверить прилегание торца разгрузочного диска к подушке пяты. В насосах, поставляемых отдельно от фундаментных рам, следует проверить состояние опорных поверхностей фундаментных рам, плит и лап насоса и электродвигателя. Для проверки состояния подшипников, сальников и гидропяты необходимо их вскрыть.

В вертикальных конденсатных насосах типа КсВ, при заглушенных патрубках и наличии пломб, следует подвергнуть ревизии узлы сальника и подшипника качения (согласно п. 2.11 ТУ 26-06-571 завода).

2.4.6. При разборке подшипников скольжения следует их промыть керосином и проверить. Состояние подшипников должно удовлетворять следующим требованиям: рабочая поверхность баббитовой заливки вкладышей должна быть чистой и не иметь рисок, раковин, выбоин, расслоений баббита и отставания его от тела вкладыша; внутренние поверхности корпусов подшипников, предназначаемые для масляных ванн, должны быть очищены и окрашены маслоустойчивой краской; маслоподводящие каналы во вкладышах должны быть чистыми и совпадать с отверстиями для подвода масла в корпусах подшипников.

Величины боковых и верхних зазоров между валом и вкладышами, а также натяга крышки корпуса подшипника на вкладыш должны соответствовать заводским данным.

2.4.7. Прилегание торца разгрузочного диска к пяте следует проверить по краске, для чего разобрать консоль подшипника со стороны нагнетания, нанести краску и точно установить консоль на место. Вращать ротор насоса вкруговую по направлению рабочего вращения, одновременно отжимая его в сторону всасывающего патрубка. Затем вновь разобрать консоль подшипника и проверить места натиров. Если на диске будут круговые следы касания, а на пяте только на одном участке, то нужно шабрить пяту. Если на пяте будут круговые следы касания, а на диске только на одном участке, то нужно шабрить диск. Если следы касания на пяте и диске недостаточные по площади, то шабрить следует диск и пяту. Натиры должны быть круговыми, не менее чем по 0,75 ширины рабочей поверхности как на диске, так и на пяте.

2.4.8. При расконсервации оборудования все наружные обработанные поверхности, а также разбираемые узлы следует промыть органическим растворителем (бензин для промышленно-технических целей ГОСТ 8505-57 или бензин уайт-спирит ГОСТ 3134-52). Внутренние поверхности неразбираемых узлов насоса должны промываться горячей водой при температуре около 100 °С. Во время промывки желательно периодически проворачивать ротор вручную. После окончания промывки корпус насоса и подводимые снизу трубопроводы должны быть полностью освобождены от промывочной воды. Внутренние поверхности насосов, предназначенных для перекачки нефтепродуктов и масел, можно не промывать.

2.4.9. Провернуть ротор насоса вручную за полумуфту на полный оборот в направлении вращения насоса для того, чтобы убедиться в отсутствии заеданий или каких-либо повреждений. Для проворачивания роторов насосов, поставляемых в сборе с электродвигателями, необходимо разъединить полумуфты. Если ротор насоса не проворачивается, то это является дефектом, насос следует разобрать, установить причину и устранить повреждение.

3. МОНТАЖ НАСОСОВ

3.1. Общие указания

3.1.1. Перед установкой на фундамент насоса или электродвигателя в сборе со своими фундаментными плитами должны быть размечены продольные и поперечные оси установки, уложены стальные плоские или парные клиновые подкладки на подготовленные для них места на фундаменте и опущены в колодцы фундаментные болты. Количество подкладок под фундаментными плитами по высоте должно быть не более трех штук.

Все подкладки должны иметь ровные опорные поверхности. Необходимо удалить все наплывы металла и шлак.

3.1.2. Подкладки укладывать рядом с фундаментными болтами с обеих сторон каждого болта по периметру рамы (п. 2.3.6.).

3.1.3. Насосные агрегаты, подвешиваемые к крюку подъемного механизма, необходимо прочно и надежно стропить; расстроповку его разрешается производить лишь после установки в устойчивое положение или надежного закрепления.

3.1.4. Строповка насосов для их подъема и перемещения к месту установки должна выполняться по схеме, указанной заводом-изготовителем или в ППР. Заводская схема строповки вакуумного насоса типа РМК-4 дана на рис. 17. Грузоподъемность стропов должна соответствовать массе поднимаемых и перемещаемых насосных агрегатов.

Рым-болт электродвигателя рассчитан только на подъем и транспортирование электродвигателя. Поэтому запрещается подъем и транспортирование насосного агрегата, подвешивая его за рым-болт электродвигателя и какую-нибудь деталь насоса.

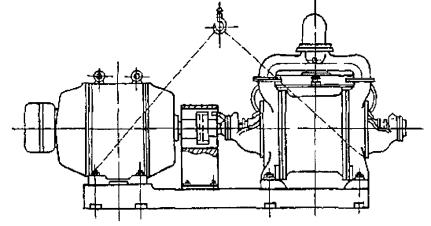

Рис. 17. Схема строповки вакуумного насоса типа РМК-4

3.1.5. Все операции по погрузке, перемещению и разгрузке насосного оборудования на складах и в монтажной зоне, а также подъем и установку его в проектное положение при монтаже следует производить так, чтобы была обеспечена полная сохранность оборудования и строительных конструкций.

3.1.6. При установке насосных агрегатов на общих или раздельных фундаментных плитах, до обжатия фундаментных болтов, необходимо убедиться обстукиванием или по щупу в равномерном нагружении подкладок, установленных под фундаментной плитой.

3.1.7. Для набивки сальников следует применять материал набивки и размер сечения, рекомендуемый заводом-изготовителем. До набивки сальников следует проверить состояние набивки. Если шнур сильно пропитан, то при наличии гидрозатвора пропитку следует вытопить в кипящей воде, чтобы пропиточная масса не засоряла систему гидрозатвора. Набивать сальники следует отдельными кольцами, установленными со смещением стыков на 120°. Кольцо водяной камеры должно быть смещено в сторону прижимной буксы на половину диаметра подводящего отверстия. После укладки последнего кольца набивки необходимо затянуть прижимную буксу, затем отпустить гайки и дотянуть их от руки.

3.1.8. До начала работ по монтажу насосов, поставляемых узлами, необходимо проверить по упаковочным ведомостям наличие всех деталей и убедиться в их исправности. Со всех деталей должен быть удален слой консервирующей смазки.

3.1.9. После установки и выверки фундаментной рамы гайки фундаментных болтов необходимо затянуть. Если рама крепится к фундаменту при помощи заливаемых раствором фундаментных болтов, следует залить колодцы цементным раствором и после его затвердения затянуть гайки фундаментных болтов и проверить горизонтальность установки агрегата.

Целесообразно применять самозаклинивающиеся фундаментные болты, для применения которых необходимо выполнить в фундаменте не колодцы, а сверленые отверстия.

3.1.10. Насос-дозатор марки НД рекомендуется устанавливать в сборе с плитой или рамой. Насос не требует стационарного крепления и при необходимости может перемещаться (если допускает его обвязка).

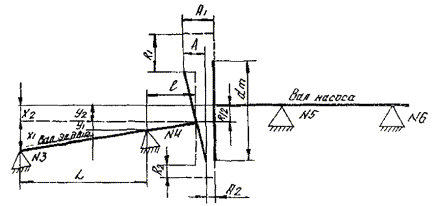

3.1.11. Проверку центровки роторов насоса и электродвигателя выполнять только после обжатия фундаментных болтов. По окончании центровки плоскопараллельные и клиновые подкладки должны прихватываться электросваркой между собой и к раме, если она стальная.

3.1.12. В процессе выполнения монтажных работ следует проводить контроль качества выполненных работ, оформляемый актами или формулярами. Образец формуляра приведен в прил. 5. Виды промежуточного контроля качества монтажа насосных агрегатов приведены в табл. 3

Таблица 3

Вид контроля

оформляемый актом

заносимый в монтажный формуляр

Все насосные агрегаты

Проверка установки по высоте и по осям в плане

Проверка центровки

Проверка горизонтальности установки



Гидравлическое испытание всасывающего трубопровода



Горизонтальные центробежные насосные агрегаты

Гидравлическое испытание воздухоохладителей электродвигателей

Проверка зазоров между ротором и статором электродвигателя со стояковыми подшипниками. По насосам для перекачки горячих жидкостей проверка боковых зазоров в шпонках, соединения корпуса с опорной плитой или рамой, проверка зазоров между дистанционными втулками или болтами крепления и отверстиями в лапах корпуса; проверка зазоров между прижимными планками и лапами корпуса; проверка зазоров между дистанционными шайбами и поверхностью лап корпуса

Артезианские насосы

Проверка секций трансмиссионного вала на биение

Центровка секций промежуточного вала

При сборке насосов, подвергаемых ревизии, необходимо проверить зазоры проточной части и заполнить заводские формуляры.

3.2. Монтаж горизонтальных насосов, собранных с электродвигателями на общей фундаментной раме или плите

3.2.1. При установке насосного агрегата следует выверить высотное положение оси насоса относительно репера, положение в плане относительно установочных осей, а также положение насоса по уровню. Отклонение от проектного положения в плане и по высоте не должно превышать 10 мм, а отклонение от горизонтальности 0,1 мм на 1 м.

Привязку к осям проверять стальной рулеткой, положение по высоте - гидравлическим уровнем, горизонтальное положение - уровнем «Геологоразведка».

Для проверки положения по уровню у насосов с подшипниками скольжения следует снять крышки и верхние вкладыши подшипников и установить уровень на шейках вала. У насосов с подшипниками качения уровень следует установить на полумуфте насоса. После первого замера уровень повернуть на 180°, установить его на то же место и произвести второй замер. Уклон вала будет равен алгебраической полусумме результатов обоих замеров.

Для проверки горизонтальности в поперечном направлении уровень установить на любую строганую горизонтальную поверхность насоса или рамы, либо на разъем корпуса подшипника.

Положение насосного агрегата по высоте можно выполнить изменением толщин подкладок.

3.2.2. При монтаже химических насосов (типа X), в тех случаях, когда между всасывающим патрубком (штуцером) и корпусом насоса была поставлена на заводе картонная прокладка, ее следует заменить на кислотоупорную, применяемую в условиях эксплуатации. После смены прокладки болты затягивать равномерно без перекоса.

3.2.3. При монтаже насосов типа МС следует проверить правильность установки ротора по отношению к статору насоса по контрольной риске, нанесенной на специальной гайке. При роторе, сдвинутом до упора в сторону всасывания, риска должна находиться заподлицо с торцовой плоскостью крышки переднего подшипника (рис. 18).

3.2.2. По окончании установки и выверки насосного агрегата разъединить полумуфты (если они не были разъединены ранее) для проверки центровки.

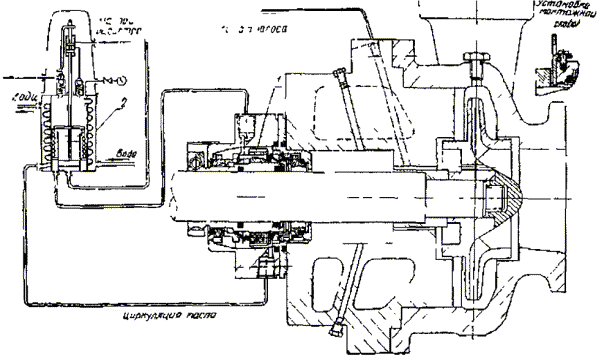

Рис. 18. Установка ротора насоса типа МС по риске

3.3. Монтаж горизонтальных насосов, поставляемых отдельно от электродвигателей

3.3.1. Монтаж насосов, поставляемых отдельно от электродвигателей, следует начать с изготовления общей фундаментной рамы под насос и электродвигатель (если это предусмотрено проектом). Опорные поверхности на фундаментной раме под лапы насоса и электродвигателя должны быть обработаны для обеспечения горизонтальности насосной установки. Опорные лапы насоса и электродвигателя следует очистить от грязи и ржавчины.

3.3.2. До укладки фундаментной рамы на фундамент должны быть опущены фундаментные болты в колодцы, предназначенные для них, и уложены стальные плоские или парные клиновые подкладки на подготовленные для них места на фундаменте.

При установке фундаментной рамы следует выверить ее положение в плане относительно установочных осей и по уровню, а также по высоте относительно репера.

3.3.3. Перед установкой горизонтального электродвигателя и соединением его с насосом необходимо тщательно проверить полумуфту электродвигателя, сличить с парной полумуфтой насоса и убедиться, что центры отверстий ведущей и ведомой полумуфт для вала и соединительных фланцев совпадают, и что полумуфты не имеют трещин и раковин. При совмещении расточек или наружных диаметров полумуфт смещение отверстий для пальцев по окружности и шагу должно быть не более ±0,2 мм.

Полумуфта электродвигателя, поставляемая совместно с насосом, должна быть расточена и посажена на вал электродвигателя по посадке, указанной в заводской технической документации.

При отсутствии указаний в заводской технической документации при посадке полумуфты на вал следует руководствоваться данными, приведенными в табл. 4.

Для шпоночных соединений полумуфт следует соблюдать размеры, приведенные в табл. 5.

3.3.4. После закрепления фундаментной рамы следует установить насос и выверить его по осям и по уровню. Установить электродвигатель, выдержав расстояние между полумуфтами, указанное в заводском чертеже, прицентровать его к насосу.

Изменение центровки, при необходимости, достигается подкладыванием под лапы насоса или электродвигателя тонких стальных подкладок и сдвигом насоса или электродвигателя (при слегка отпущенных болтах) в горизонтальной плоскости.

Таблица 4

Диаметр вала, мм

Посадка, мм

натяг

зазор

от 30 до 50

0,027

0,018

от 50 до 80

0,030

0,020

от 80 до 120

0,035

0,023

от 120 до 180

0,010

0,027

Таблица 5

Размеры шпонки, мм

Натяги и зазоры, мм

ширина

высота

по ширине шпонки

зазор по высоте шпонки

натяг по валу

натяг по ступице (втулке)

18 - 40

14 - 22

0,01 - 0,02

0,00 - 0,01

0,2 - 0,3

до 18

23 - 32

0,01 - 0,03

0,00 - 0,02

0,3 - 0,4

Положение насоса и электродвигателя на фундаментных рамах зафиксировать цилиндрическими штифтами.

Для насосов, качающих горячие жидкости, установка штифтов должна быть выполнена в соответствии с указаниями завода-изготовителя.

3.3.5. При предварительной сборке насоса и электродвигателя на фундаментной раме вне фундамента, установку его на фундаменте выполнять аналогично насосным агрегатам, поставляемым в сборе на общей фундаментной раме.

3.3.6. Монтаж насосов СЭ2500-180 и 8НД-10Х5, поставляемых на индивидуальных фундаментных плитах раздельно от электродвигателя, производить в следующем порядке:

установить на фундамент насос в сборе со своей фундаментной плитой и выверить его положение в плане относительно установочных осей и по высоте относительно репера, а также по уровню в продольном и поперечном направлениях;

затянуть фундаментные болты насоса СЭ2500-180, а колодцы фундаментных болтов насоса 8НД-10Х5 залить цементным раствором и после его затвердевания затянуть гайки фундаментных болтов;

установить на фундамент электродвигатель со своей фундаментной плитой, прицентровать его к насосу по полумуфтам и затянуть гайки фундаментных болтов. После проверки центровки прихватить электросваркой подкладки одну к другой и к плите и забетонировать фундаментные плиты.

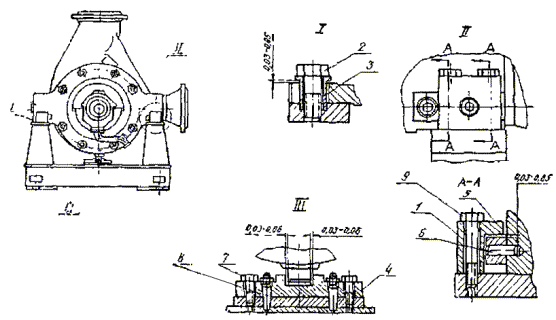

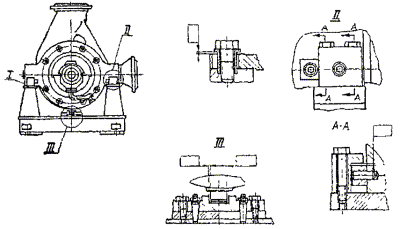

3.3.7. Проверить соответствие зазоров заводским данным (см. рис. 8):

между продольными шпонками плиты насоса и пазами в приливе корпуса;

между шайбами и нижними торцами головок болтов крепления лап корпуса насоса к его плите.

3.3.8. Монтаж насосного агрегата МСК-1500-575 следует начинать с установки электродвигателя. Последний установить в сборе со своей плитой на фундамент на подкладках, выставить его по продольной и поперечной осям, по высоте и уровню с допускаемыми отклонениями, приведенными в п. 3.2.1. Затянуть фундаментные болты и произвести подливку основания плиты электродвигателя, не заливая колодцы фундаментных болтов.

3.3.9. После установки электродвигателя раму насоса установить на фундамент, выставить ее по продольной и поперечной осям, по высоте и по уровню с допускаемыми отклонениями, приведенными в п. 3.2.1., затянуть фундаментные болты и залить раму насоса, не заливая колодцы проходных фундаментных болтов.

3.3.10. После затвердевания бетона насос установить на раму и произвести прицентровку насоса к электродвигателю по втулкам зубчатых муфт при помощи приспособления для центровки и подкладок. Для перемещения насоса по раме пользоваться специальными болтами, предусмотренными для этой цели (рис. 19).

3.3.11. Проверить соответствие величин зазоров заводским данным (рис. 20):

а) между шпонками в нижней части всасывающих крышек и планками, прикрепленными к плите насоса;

б) между лапами крышки нагнетания и дистанционными втулками;

в) между планками на крышках всасывания и угольниками.

Рис. 19. Перемещение насоса относительно фундаментной рамы при помощи болтов М30

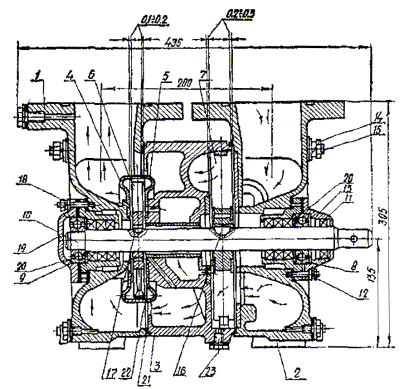

Рис. 20. Зазоры в насосе типа МСК-1500-575

1 - угольник; 2, 7, 9 - болты; 3 - дистанционная втулка; 4, 5 - планки; 6 - штифт цилиндрический; 8 - штифт конический.

3.4. Монтаж вертикальных насосов

Вертикальные насосы типа КсВ (конденсатные), поставляемые в собранном виде отдельно от электродвигателей

3.4.1. Монтаж вертикальных конденсатных насосов типа КсВ выполнять в следующей последовательности:

а) застропить насос за отверстия в ребрах верхней части наружного корпуса (см. рис. 16 и 36), установить его на фундамент и выверить по осям и высотным отметкам. Вертикальность установки насоса выверять по уровню, устанавливаемому в двух взаимно перпендикулярных направлениях на фланцах корпуса насоса. Исправление положения насоса производить изменением толщин подкладок под лапами корпуса насоса. Подъем лап производить при помощи установочных болтов;

б) электродвигатель в сборе с фонарем установить на верхний фланец наружного корпуса насоса и прицентровать ротор электродвигателя к ротору насоса по полумуфтам. Перекос и параллельное смещение осей не должно превышать 0,05 мм. В случае невозможности достижения указанной точности центровки из-за неперпендикулярности торцовых плоскостей фланцев фонаря и насоса к вертикальной оси, следует добиться этой точности:

• путем поворота фонаря вокруг своей оси кратно шагу крепежных болтовых соединений насоса и электродвигателя;

• шабровкой плоскостей фланцев.

При невозможности выполнения вышеуказанных требований допускается ставить подкладки под нижний фланец фонаря в местах крепления его шпильками к насосу.

После выполнения центровки зафиксировать контрольными штифтами фонарь на нижнем фланце.

Вертикальные (масляные) насосы, поставляемые в сборе с электродвигателем.

3.4.2. Масляные вертикальные насосы типов 12КМ-15, 12КМ-15а, 12КМ-20 и 12КМ-20а устанавливаются на металлических балках (или на другом основании) в соответствии с проектом.

Перед монтажом необходимо выверить при помощи контрольной линейки и уровня горизонтальность и совмещение в одной плоскости опорных площадок балок.

3.4.3. Установить насос опорной плитой кронштейна на опорные площадки балок и выверить его по осям и высотным отметкам.

Вертикальность установки насоса проверить по уровню, устанавливаемому в четырех диаметрально расположенных точках по периферии опорной плиты кронштейна. Исправление положения насоса производить изменением толщин подкладок под опорной плитой кронштейна с одновременной маркировкой опорной плиты кронштейна, подкладок и мест на балках.

3.4.4. Строповку насосов типа КМ для их подъема и перемещения производить за плиту кронштейна (рис. 21), а при подъеме насоса совместно с электродвигателем следует дополнительно стропить за грузовые выступы электродвигателя для предотвращения его опрокидывания.

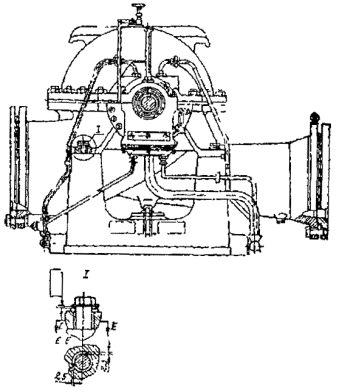

Рис. 21. Строповка масляных насосов типа 12КМ-15 и 12КМ-15а

1 - место строповки; 2 - подвод смазки к опорно-упорному подшипнику; 3 - пробка для опорожнения насоса.

3.4.5. Проверить (выполненную на заводе) центровку роторов по полумуфтам. Допускаемая неточность центровки: по радиусу 0,08 мм, по торцу - 0,06 мм. При необходимости изменение центровки достигается перемещением электродвигателя по верхнему фланцу фонаря насоса при помощи четырех радиальных винтов, упираемых в нижний фланец электродвигателя.

После выполнения центровки окончательно закрепить кронштейн к опорным балкам, а электродвигатель зафиксировать на фонаре цилиндрическими штифтами.

Вертикальные насосы (артезианские нефтяные насосы типов 20НА-22Х3, 12НА-22Х6 и 12НА-9Х4), поставляемые в разобранном виде.

3.4.6. Узел насосной части, поставляемый в собранном виде, разбирать не рекомендуется. Следует убедиться в легкости вращения вала от руки и наличии осевого люфта, который должен быть равен величине, указанной в заводской технической документации.

3.4.7. Следует проверить и убедиться, что опорная поверхность фундаментной опорной рамы, забетонированной в фундамент, установлена строго в горизонтальной плоскости по уровню.

3.4.8. Монтаж насоса следует вести снизу вверх в следующей последовательности:

а) на корпус секции последней ступени узла насосной части одеть монтажный хомут, поставляемый заводом, и опустить этот узел через отверстие в опорной раме до положения, когда хомут упрется в опорную раму фундамента;

б) установить переходник с прокладками и подсоединить к валу насоса промежуточный вал с помощью резьбовой муфты, которая должна быть завернута до упора торцов обоих валов, причем стык валов должен находиться посредине муфты, против контрольного отверстия в ней;

в) установить звено напорной колонки, для чего закрепить на звене монтажный хомут, поднять звено с помощью хомута и опустить на верхний фланец звена насосной части, и закрепить болтами;

г) снять нижний монтажный хомут, а собранную часть насоса опускать до тех пор, пока верхний хомут не упрется в опорную раму фундамента;

д) установить и смонтировать следующее звено напорной колонки и так до тех пор, пока не будут установлены вал электродвигателя и последнее звено напорной колонки.

После установки каждого следующего узла необходимо убедиться в том, что ротор в собранной части насоса свободно проворачивается от руки без заедания и заклинивания;

е) опустить опорную стойку и присоединить к ней при помощи шпилек последнее звено напорной колонки;

ж) снять хомут с предпоследнего звена напорной колонки и опускать собранную часть насоса до тех пор, пока опорная стойка насоса не будет установлена на опорной раме фундамента в требуемое положение и закреплена шпильками. Между опорной стойкой и рамой фундамента должна быть установлена прокладка толщиной 2 мм из паронита или из бензомаслостойкой резины для предупреждения проникновения паров нефтепродуктов из резервуара;

з) установить узел торцового уплотнения, закрепить крышку шпильками, завернув гайки только на несколько ниток, и установить отбойное кольцо;

и) перед установкой электродвигателя снять с него верхнюю крышку и корончатую гайку. Электродвигатель установить, как бы одевая его на выступающий конец вала электродвигателя, соединенного с промежуточным валом насоса. Установить шпонку и корончатую гайку, с помощью которой поднять ротор в висячее положение и убедиться в легкости вращения ротора.

Окончательно закрепить детали торцового уплотнения и смонтировать циркуляционный и дренажный трубопроводы.

3.4.9. Установить осевой зазор между рабочими колесами и корпусами секций. Для этого следует ослабить корончатую гайку электродвигателя настолько, чтобы одно из рабочих колес опиралось на корпус секции. Затем гайку подтянуть до соприкосновения ее с рабочей поверхностью и нанести на вал риску. Осевой люфт ротора должен быть равен 10 - 14 мм, из них 5 - 7 мм вверх от рабочего положения и 5 - 7 мм вниз. В соответствии с этим корончатую гайку (после подтяжки ротора в верхнее положение) следует отвернуть на несколько оборотов, чтобы установить ротор в рабочее положение и зафиксировать винтами.

Смещение ротора относительно среднего положения не должно превышать ±1 мм.

3.5. Центровка агрегата и соединение полумуфт

3.5.1. Перед центровкой должна быть произведена контрольная проверка затяжки болтов крепления рамы (плиты) и контрольная проверка горизонтальности вала насоса.

3.5.2. Центровка должна производиться в два приема: вначале предварительная - с помощью линейки и щупа, а затем окончательная - при помощи индикатора или щупа и центровочной скобы (рис. 22). Центровочная скоба устанавливается так, чтобы при вращении одного ротора относительно другого не было задеваний, а измеряемый зазор был бы в пределах 0,3 - 0,5 мм. Необходимо, чтобы скоба была надежно закреплена на полумуфте, имела достаточную жесткость и не пружинила при замерах. Обе полумуфты совмещать по монтажным меткам и поворачивать одновременно, что исключает влияние биения полумуфт.

При замерах торцовых зазоров помимо щупа рекомендуется пользоваться металлической пластинкой.

3.5.3. Радиальные и торцовые зазоры при центровке измерять при исходном положении 0° и последующих положениях после одновременных поворотах роторов насоса и электродвигателя на 90, 180 и 270° в направлении вращения агрегата.

После четырех замеров необходимо вновь установить полумуфты в первоначальное положение (0°); результаты повторных измерений в этом положении должны совпадать с первоначальными. Если данные контрольного замера не совпадают с первоначальными, следует найти причину отклонения и устранить ее.

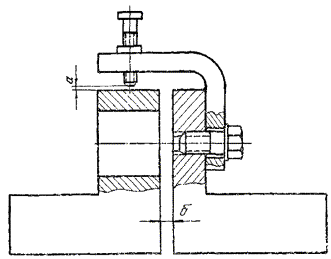

Рис. 22. Скоба для центровки роторов по полумуфтам

Правильность измерения можно проверить, сопоставив суммы результатов, полученных при измерении противоположных сторон муфты; эти суммы должны быть равны между собой. Допускаемое отклонение не более 0,02 мм. При большем отклонении нужно найти и устранить причину неточности и повторить замеры зазоров во всех положениях.

3.5.4. При каждом положении полумуфт произвести один замер радиального зазора по скобе и четыре замера торцовых зазоров (сверху, снизу, справа и слева) между полумуфтами. Результаты измерений нанести на круговую диаграмму (рис. 23).

Результирующая замеров зазоров по торцу в каждой из четырех точек окружности получается путем определения средней арифметической величины зазоров по торцу полумуфт в каждом положении роторов сверху, снизу, справа и слева по следующим формулам:

Результирующую запись центровки следует привести к нулю, для чего из полученных данных вычитается наименьшее значение, а остатки заносятся в приведенную схему.

Рис. 23. Схема записи замеров при центровке

Замеры по торцу и по окружности считаются правильными, если сумма верхних и нижних зазоров равна сумме боковых.

3.5.5. Центровка насосного агрегата по полумуфтам считается удовлетворительной, если разность величин замеров не превышает данных, указанных в табл. 6.

В таблице не учтены величины технологических расцентровок, которые должны устанавливаться по данным заводов.

При диаметре муфты, в отличии от указанного в таблице, допускаемые величины перекоса определить по формуле:

где а1, а - искомый и табличный допуски;

Д - фактический диаметр, на котором производится измерение.

3.5.6. В случае неудовлетворительных результатов центровки необходимо переместить электродвигатель в вертикальной и горизонтальной плоскостях.

Таблица 6

При скорости вращения ротора, об./мин.

Допускаемые отклонения центровки насосных агрегатов по полумуфтам при диаметре муфты до 500 мм, мм

муфта жесткая

муфта упругая, пальцевая

муфта зубчатая

до 3000

0,04

0,06

0,1

до 1500

0,06

0,08

0,12

до 750

0,08

0,1

0,15

Величины перемещения определяются по нижеследующим формулам (буквенные обозначения соответствуют обозначениям на рис. 24):





где dm - диаметр полумуфт;

L - расстояние между опорами подшипников № 3 и 4;

l - расстояние от опорного подшипника № 4 до полумуфты;

А = А1 - А2 - величина расцентровки роторов по торцу;

R = R1 - R2 - величина расцентровки роторов по окружности. Изменение центровки достигается подкладыванием под лапы электродвигателя стальных подкладок и перемещением электродвигателя (при слегка отпущенных болтах) в горизонтальной плоскости. Положение насоса и электродвигателя на фундаментной раме (плите) зафиксировать коническими штифтами.

Рис. 24. Положение валов насоса и электродвигателя до исправления цетровки

3.5.7. Перед сборкой упругих втулочно-пальцевых муфт убедиться, что полумуфты не имеют трещин и раковин и проверить соосность отверстий в полумуфтах и их диаметры.

Для проверки применять два шаблона: один вставить в отверстия полумуфт для фиксации их взаимного положения, а вторым проверить диаметры и соосность отверстий. В ведущую полумуфту пальцы должны входить плотно и жестко закрепляться гайками. Между манжетами пальцев и отверстиями в ведомых полумуфтах должен быть зазор 0,5 - 1,5 мм на диаметр. Перед установкой соединительные пальцы с шайбами и гайками должны взвешиваться. Разность масс пальцев не должна превышать 10 - 15 г. Полумуфты и пальцы должны маркироваться.

При установке пальцев манжеты должны касаться поверхности отверстий их рабочей стороной, что проверяется щупом. После окончательной установки соединительных пальцев их гайки должны быть зашплинтованы.

3.5.8. При сборке зубчатой муфты обоймы надеть на зубчатые втулки по меткам, фиксирующим их взаимное положение. Между фланцами обойм следует проложить прокладку из плотной бумаги. Собранные обоймы должны легко перемещаться. Осевые, радиальные и боковые зазоры и смазка зубчатого соединения должны отвечать требованиям заводского чертежа.

3.5.9. По окончании установки, выверки и предварительной центровки насосного агрегата прихватить электросваркой подкладки одну к другой и к раме, подлить раствором бетона фундаментные рамы (плиты) до уровня, указанного в чертежах, и произвести окончательную проверку центровки.

3.5.10. После окончания всех работ по установке и котировке насосного агрегата надеть на муфту предохранительный кожух и прикрепить его к фундаментной плите (раме).

3.6. Монтаж трубопроводов

3.6.1. Перед монтажом трубопроводы должны быть тщательно очищены от грязи, песка, окалины и т.п.

3.6.2. Всасывающий и нагнетательный трубопроводы должны иметь самостоятельные опоры, исключающие передачу на насос дополнительных усилий от веса трубопровода.

3.6.3. При монтаже фланцы трубопроводов должны располагаться параллельно фланцам насоса, а их отверстия под соединительные болты - совпадать.

Непараллельность фланцев при рабочем давлении до 16 атм не должна превышать 0,3 мм и не более 0,1 мм при рабочем давлении свыше 16 атм.

3.6.4. Сечения всасывающего трубопровода не должны быть меньше диаметра патрубка насоса.

Если диаметр трубопровода больше диаметра патрубка насоса, то между ними следует установить переходной конический патрубок с углом конусности не более 10.

3.6.5. Подсоединение всасывающего и нагнетательного трубопроводов к насосу производить после крепления насоса к фундаментной раме.

3.6.6. Подгонку трубопровода к насосу выполнить за счет монтажного стыка, который следует заварить после присоединения фланцев. Заварку монтажного стыка выполнять небольшими участками с диаметрально противоположных сторон трубы во избежание образования внутренних напряжений. В конце монтажа очистить рабочие поверхности фланцев. Должна быть обеспечена надежная плотность фланцевого соединения.

3.6.7. После окончательной сборки трубопроводов произвести их гидравлическое испытание в соответствии с «Правилами устройства и безопасной эксплуатации трубопровода пара и горячей воды» Госгортехнадзора СССР.

3.6.8. Монтаж вспомогательных трубопроводов (для охлаждения корпусов подшипников, для охлаждения корпуса сальника и др.) и трубопроводов рециркуляции выполнять по схемам трубопроводов соответствующих насосов.

3.6.9. На пусконаладочный период следует установить во всасывающих трубопроводах перед насосом предохранительную коническую сетку во избежание попадания в насос посторонних предметов. Сечение отверстий в сетке должно быть примерно в три раза больше сечения подводящих труб.

Для установки сетки на всасывающем трубопроводе должна быть установлена фланцевая «катушка».

Установить манометры до и после сетки для измерения разности давления. Увеличение разности давления до и после сетки показывает на степень засоренности и требует чистки. Окончательное удаление сетки разрешается после прекращения ее засорения, что определяется по прекращению падения давления на всасывании, а также при контрольном вскрытии. Если на всасывающей линии насоса-дозатора извести установлена песколовушка, сетка не нужна.

4. ОПРОБОВАНИЕ НАСОСОВ ПОСЛЕ МОНТАЖА

4.1. До пуска насосного агрегата должны быть закончены:

а) монтаж всего оборудования насосного агрегата, включая всасывающие, нагнетательные и вспомогательные трубопроводы, а также установка арматуры, контрольно-измерительных приборов и автоматических устройств, предусмотренных проектом;

б) электромонтажные работы, включая обдувку электродвигателей, освещение рабочей площадки агрегата и установки аварийной кнопки для отключения электродвигателя;

в) промывка и продувка всех трубопроводов (всасывающих, нагнетательных и всех вспомогательных трубопроводов - подачи воды на сальниковые уплотнения, охлаждения подшипников, масло- и воздухоохладители и др.).

Площадь вокруг насосного агрегата должна быть очищена от мусора, неиспользованных строительных материалов и неустановленного оборудования.

4.2. Произвести тщательный осмотр насосного агрегата, проверить исправность запорной арматуры (закрывание и открывание) и краников для манометров.

4.3. При разъединенных полумуфтах проверить правильность вращения электродвигателя кратковременным включением. Произвести обкатку электродвигателя и подготовить его к песку в соответствии с инструкцией завода.

4.4. Подшипники и зубчатые муфты заполнить смазкой (жидкой или консистентной) в соответствии с указаниями заводской технической документации.

Масло следует заливать через марлю или мелкую металлическую сетку.

4.5. Проверить от руки вращение ротора насоса, при этом ротор должен проворачиваться свободно без заеданий. При тугом вращении ротора необходимо слегка отпустить нажатие сальниковой набивки. Окончательная регулировка зажатия сальниковой набивки должна производиться только на работающем насосе.

4.6. При подготовке к пуску насосов с торцовым уплотнением следует также руководствоваться инструкцией по эксплуатации торцового уплотнения. Торцовое уплотнение не должно работать всухую даже в течение нескольких секунд.

4.7. Осмотреть сальники, которые должны быть набиты плотно, но не туго. Сальник надо затягивать с таким расчетом, чтобы перекачиваемая жидкость могла просачиваться наружу незначительно.

4.8. Нефтяные насосы типов 8НД-9Х3, 5Н5Х8 и др., предназначенные для перекачивания горячих нефтепродуктов, необходимо перед пуском равномерно прогреть. Нагрев осуществлять в течение 3 - 4 ч в процессе работы насоса на циркуляцию непрерывно подогреваемой жидкостью, при этом разность температур между корпусом насоса и нефтепродуктом не должна превышать 40 °С.

4.9. Перед пуском насосных агрегатов проверить давление воды в системах вспомогательных трубопроводов подачи воды на уплотнение сальников, на охлаждение подшипников, а также на масло- и воздухоохладители.

4.10. При подготовке к пуску насосов-дозаторов следует проверить:

а) соответствие химстойкости и теплостойкости установленных на насосе манжет перекачиваемой среде.

При необходимости произвести замену манжет и деталей уплотнительного устройства согласно чертежу, используя комплект запасных частей, поставляемых с насосом. Пользоваться следует указаниями завода-изготовителя;

б) правильность заполнения насоса маслом в соответствии с указаниями заводской технической документации;

в) длину хода плунжера, руководствуясь при этом регулировочной характеристикой насоса, прилагаемой вместе с паспортом.

4.11. В насосах типа МС следует проверить установку ротора по риске, нанесенной на гайку со стороны муфты. Проверку положения риски производить при роторе, сдвинутом до упора в сторону всасывания.

4.12. На всех насосах для безопасности обслуживающего персонала соединительная муфта должна быть защищена кожухом. Работа без кожуха запрещается.

4.13. При подготовке к пуску, при пуске и опробовании руководствоваться эксплуатационной инструкцией, имеющейся на пусковом объекте.

4.14. Опробование насоса считается законченным при достижении нормальной и устойчивой работы насосного агрегата в течение 2 ч.

Во время опробования насосных агрегатов перекачиваемая жидкость должна подаваться на слив в приемный резервуар (емкость), либо на сброс (в колодец), согласно разрабатываемой в каждом отдельном случае схеме.

4.15. Насосные агрегаты, прошедшие опробование, должны подвергаться индивидуальному испытанию под рабочей нагрузкой при нормальной и непрерывной нагрузке в течение 4 ч.

Продолжительность испытания особо сложных и ответственных насосных агрегатов может быть увеличена при наличии специальных указаний заводов-изготовителей.

Испытание насосных агрегатов под рабочей нагрузкой может совмещаться с комплексным опробованием оборудования объекта.

Насосы, работающие в одной установке с основным оборудованием, должны проходить комплексное опробование совместно с основным оборудованием в течение 72 ч.

4.16. Напор, производительность и потребляемая мощность насосных агрегатов в процессе испытания под рабочей нагрузкой должны соответствовать данным заводского паспорта, при одновременном соблюдении следующих требований:

а) спокойная работа агрегата (без стуков и чрезмерного шума);

б) работа агрегата без утечки перекачиваемых, смазывающих, охлаждающих и уплотняющих жидкостей в местах соединения деталей и узлах;

в) температура масла в масляных ваннах, резервуарах и баках не должна превышать 60 °С;

г) температура подшипников и трущихся поверхностей деталей и узлов агрегатов не должна превышать 65 °С.

5. УКАЗАНИЯ ПО РАЗБОРКЕ И СБОРКЕ НАСОСОВ

5.1. Общие указания

5.1.1. Разборку и сборку насосов следует проводить в следующих случаях:

• при приемке насосов в монтаж с незаглушенными и незапломбированными патрубками;

• при необходимости переконсервации оборудования, хранящегося на складе более установленного срока действия консервации;

• при обнаружении дефектов в оборудовании при его приемке в монтаж или в процессе монтажа и опробования.

5.1.2. Разборку насоса проводить лишь в объеме, необходимом для ревизии дефектного узла. В данном разделе даются указания по полной разборке и сборке насосов.

5.1.3. При разборке насоса очистить его детали, проверить их состояние и наличие заводской маркировки. При отсутствии заводской маркировки нанести ее цифрами на нерабочие поверхности деталей.

5.1.4. Перед разборкой деталей проверить наличие заводских меток, их взаимное расположение, а также проверить наличие меток, определяющих места расположения одинаковых по размерам деталей и стороны симметричных деталей (у насосов типа МСК-1500-575). Менять детали местами категорически запрещается.

5.1.5. Если на горизонтальном разъеме корпуса насоса установлена прокладка, то при разборке необходимо замерить ее толщину, чтобы при сборке установить прокладку той же толщины. При отсутствии прокладки разъем следует уплотнить мастикой, указываемой заводом-изготовителем.

5.1.6. Перед разборкой насоса, подсоединенного к трубопроводам и к электросети, необходимо отсоединить электродвигатель от сети, снять плавкие предохранители и вывесить плакат с надписью «Не включать, работают люди»; насос отключить от действующих магистралей с установкой заглушек. Электродвигатель отсоединить от насоса разъединением полумуфт. Снять с насоса все контрольно-измерительные приборы, слить остатки воды и масла. Открывшиеся отверстия закрыть заглушками и пробками.

К работам по разборке насоса, находящегося в эксплуатации, разрешается приступать лишь после получения наряда-допуска, выдаваемого начальником цеха электростанции.

5.1.7. Уплотняющие кольца из резины, прокладки из алюминия, паронита и картона, бывшие в употреблении, вновь не используются.

5.1.8. При разборке и сборке узлов и деталей необходимо тщательно следить за состоянием посадочных мест и уплотняющих силков, проверить состояние полумуфт и рабочих колес на отсутствие трещин. Если на поверхностях рабочих колес имеются наплывы и другие инородные тела, они должны быть удалены. Проверить состояние подшипников качения, целость отдельных его деталей и их состояние. На рабочей поверхности тел качения, обойм и сепараторов не должно быть следов коррозии, забоин и рисок.

При замене деталей запчастями необходимо убедиться в соответствии размеров заменяемой и новой детали по посадочным поверхностям и другим местам сопряжений.

5.1.9. При выполнении сборочных операций с деталями из нержавеющей стали не допускать заеданий деталей по посадочным поверхностям.

5.1.10. Разборку насосов начинать со снятия полумуфт и разборки сальников.

Для снятия полумуфт, втулок зубчатых муфт, гидравлической пяты, подшипников качения, рубашек, пользоваться приспособлениями, которыми комплектуется насосный агрегат, а также имеющимися в инструментальной.

Если на валу надеты полумуфты с обеих сторон ротора, необходимо снять обе полумуфты.

Запрещается съем полумуфт ударами кувалды.

5.1.11. В настоящем разделе даются указания по разборке насосов. Сборку насосов выполнять в порядке обратном разборке.

5.1.12. Перед сборкой все детали тщательно промыть, удалить всевозможные осадки и ржавчину, очистить, протереть чистой салфеткой и обдуть воздухом. Подшипниковые камеры промыть и заполнить свежей смазкой. Дефектные детали отремонтировать, либо заменить новыми, проверив соответствие заменяемой детали чертежу и месту установки.

Для предотвращения заеданий, детали насоса (резьбы, боковые поверхности шпонок, шпоночные пазы, детали надеваемые на вал, торцы резьбовых деталей) смазать тонким слоем антифрикционной смазки (дисульфидмолибдена или другой, по указанию заводской техдокументации).

5.1.13. При сборке следить, чтобы были установлены все шпонки, которые были сняты при разборке.

По окончании сборки, там, где это предусмотрено конструкцией, должны быть поставлены штифты и стопорные шайбы. Ротор должен легко проворачиваться от руки.

5.1.14. При набивке сальников обращать особое внимание на расположение кольца сальника для гидрозатвора, который должен быть смещен в сторону крышки сальника на половину подводящего отверстия.

5.1.15. В насосах марки 8НД-10Х5 после проведения очистки трубопроводов от ржавчины, сварочного грата, грязи, попавших в период их монтажа, следует снять с вала насоса торцовое уплотнение, установленное на заводе (как временное на период транспортирования и монтажа), и установить другое торцовое уплотнение, поставляемое заводом совместно с насосом.

Указание по разборке и сборке торцового уплотнения приведено в прил. 2.

5.1.16. Разборка деталей насосов путем забивания между ними зубила не допускается.

5.1.17. Перед посадкой полумуфт и рабочих колес следует проверить состояние посадочных мест.

Перед посадкой полумуфту следует нагреть до 80 - 100 °С в кипящей воде, вал в месте посадки натереть чешуйчатым графитом и установить в паз шпонку. После нагрева полумуфты отверстие в ступице проверить специально подготовленным штихмасом, длина которого должна быть больше диаметра вала на 0,1 - 0,2 мм.

5.1.18. Перед посадкой подшипников качения с них должна быть снята консервационная смазка, которая смывается горячим минеральным маслом или уайт-спиритом. Применение керосина для этой цели не рекомендуется. Посадка подшипников должна выполняться в соответствии с требованиями ГОСТа.

Перед посадкой подшипник качения подогреть в минеральном масле до температуры 80 - 90 °С. Во всех случаях снятия и посадки подшипников усилие должно быть приложено только к внутренней обойме подшипника.

5.1.19. При разборке и сборке роторов обязательной проверке подлежат радиальные биения шеек вала, места расположения уплотнений и муфт. Перед проверкой радиального биения детали шейки ротора должны быть смазаны рабочим маслом, ротор должен быть повернут на 2 - 3 оборота. Все повороты ротора должны производиться в направлении его рабочего вращения.

Проверку радиального биения деталей роторов выполнять с помощью индикатора часового типа. Проверку радиального биения следует выполнять на токарном станке или на ножах.

Допустимые биения ротора насоса в местах расположения шеек должны быть не более 0,02; сальниковых втулок - 0,04; рабочих колес - 0,08 мм.

5.1.20. При сборке, до затяжки гаек на концах роторов, следует проверять зазоры между торцами рабочих колес и втулок, насаживаемых на вал. Наличие одностороннего зазора не допускается, так как при затяжке концевых гаек вал будет погнут. После сборки следует вторично проверить радиальное биение шеек ротора.

5.2. Разборка и сборка насосов с горизонтальным разъемом корпуса (типы Кс, В, НМК, КсД, НДн, НДс, НДв, Д, СЭ и др.)

5.2.1. Разборку насосов с горизонтальным разъемом корпуса типа Кс (рис. 25) и др. выполнять в следующей последовательности:

• снять электродвигатель с фундаментной рамы (если он мешает разборке насоса);

• снять крышки сальника 11, вынуть сальниковую набивку и кольцо сальника;

• снять перепускные трубы;

• снять крышку корпуса насоса 2, пользуясь специальными отжимными болтами;

• снять полукольца 13, крепящие корпуса подшипников;

• вынуть ротор.

В насосах с подшипниками скольжения (СЭ2500-180 и др.) снять крышки подшипников и верхние половины вкладышей.

5.2.2. Разборку ротора насоса типа Кс и др. выполнять в следующей последовательности:

• открепить крышки корпуса подшипника;

• снять крышки 15 корпуса подшипника со стороны полумуфты;

• снять корпус подшипника у полумуфты;

• снять распорную втулку 16 со смазочным кольцом 9;

• снять подшипник;

• снять упорную втулку 17. Для насосов типов Кс20-60/2 и Кс 10-55/2 снять резиновые кольца и нажимное кольцо;

• снять защитную втулку сальника 18;

• снять правое рабочее колесо 3;

• снять уплотняющее кольцо 12, диафрагму 19 и при многоступенчатых насосах - рабочие колеса других ступеней.

Аналогичные операции выполнить с другой стороны ротора.

5.2.3. При разборке насоса с одним рабочим колесом двустороннего всасывания (Д, НДн, НДс, СЭ) разборку ротора для снятия рабочего колеса производить только в одну сторону.

Рис. 25. Продольный разрез насоса типа Кс 50-55/2

1 - корпус; 2 - крышка корпуса; 3 - колесо рабочее 1 ступени; 4 - колесо рабочее 2 ступени; 5 - вал; 6 - подшипник опорно-упорный; 7 - подшипник опорный; 8 - муфта упругая; 9 - кольцо смазочное; 10 - кольцо фонарное; 11 - крышка сальника; 12 - уплотняющее кольцо; 13 - полукольцо; 14 - гайка; 15 - крышка корпуса подшипника; 16 - распорная втулка; 17 - упорная втулка; 18 - защитная втулка сальника; 19 - диафрагма; 20 - вода в рубашку охлаждения сальника; 21 - подвод конденсата к кольцу сальника; 22 - труба перепускная; 23 - вода в рубашку охлаждения сальника; 24 - подвод конденсата к кольцу сальника; 25 - нагнетательный патрубок; 26 - всасывающий патрубок.

5.3. Разборка и сборка насосов секционного типа

5.3.1. Перед разборкой насосов секционного типа (Кс, МСК, 5Н5х8, МС и др.) необходимо замерить рабочий разбег ротора, для чего вскрыть подшипник со стороны свободного конца вала, установить индикатор, прижимая его измерительную ножку к торцу вала, и сдвигать рычагом ротор насоса до отказа сначала в одну сторону, а затем в другую и убедиться в соответствии разбега ротора нанесенным рискам. Если на заводе риски не нанесены, то следует их нанести заподлицо с торцовой плоскостью крышки со стороны полумуфты.

5.3.2. Для замера полного разбега ротора удалить разгрузочную пяту, надеть на вал разгрузочный диск и зажать его втулкой. Сместить ротор до отказа в сторону электродвигателя, а затем в сторону напорного патрубка. При этом на валу насоса по торцовой крышке подшипника нанести риски, соответствующие полному разбегу ротора.

5.3.3. Разборку насосов типов Кс и МС начинать со стороны нагнетания. При разборке обратить внимание на расположение и нумерацию колес и при сборке обязательно установить их на прежнее место.

5.3.4. Порядок разборки насосов типа МС (рис. 26) следующий:

• отвернуть гайки 12 и 13, крепящие опорные подшипники 10;

• отсоединить и освободить втулку сальника 16 и вынуть сальниковую набивку;

• отсоединить задний кронштейн 3 от крышки нагнетания 2 и снять подшипник 10 со втулкой 15;

• отвернуть гайку ротора 17, снять диск гидравлической пяты 7 и дистанционную втулку 14;

• под направляющие аппараты 4 подложить деревянные бруски так, чтобы крышка нагнетания не опиралась на настил; отвернуть гайки стяжных шпилек 18 и снять крышку нагнетания. При необходимости вынуть втулку разгрузки 9;

• снять рабочее колесо 1 ступени, кольцо направляющего аппарата 19 и направляющий аппарат 4. В таком порядке разбирать все секции. Свободный конец вала поддерживать подставкой в таком положении, чтобы вал расположился по оси крышки всасывания;

• отсоединить передний кронштейн 20 от крышки всасывания и снять его, снять втулку сальника и вынуть сальник;

• вынуть вал насоса 5.

5.3.5. Порядок разборки насосов типа Кс (рис. 10) аналогичен насосам МС. Разница заключается лишь в том, что сторона нагнетания у насосов Кс расположена со стороны полумуфты, поэтому для разборки установленного насоса обязательно следует снять электродвигатель.

5.3.6. Если при сборке насоса были заменены какие-либо детали, то для правильной установки ротора по отношению к корпусу сборку надо выполнять следующим образом:

• в крышку всасывания, собранной вместе с кронштейном, вставить вал;

• на вал надеть первое рабочее колесо до упора в заточку на валу;

• установить рабочее колесо по отношению к крышке всасывания таким образом, чтобы от средней линии канала колеса до торца крышки всасывания был выдержан размер а (см. рис. 26);

• тонким зубилом нанести риску на гайке в виде опрокинутой буквы Т (├) заподлицо с торцом крышки (см. рис. 18). В собранном насосе, при сдвинутом в сторону всасывания роторе, риска на гайке должна занимать прежнее положение.

5.3.7. Порядок разборки насосов типа МСК-1500-375 (рис. 27) следующий:

• отсоединить от крышек всасывания сальниковые втулки 10 (из двух половин) и снять их, отвинтить гайку 16 со стороны упорно-опорного подшипника;

• сиять крышки подшипников 8 и 9 и вынуть вкладыши, снять шарикоподшипник, смазочные кольца 14 и маслоотражатели 15. Снять корпуса подшипников;

• снять рубашку сальника 17;

• снять с насоса кожух 12, разболтать стяжные шпильки 11 М60´4 по 6 шт. с каждой стороны и снять с плиты 1 угольники (рис. 20, поз. 1), фиксирующие положение крышек всасывания;

• снять (с помощью крана) правую крышку всасывания 3, правое рабочее колесо 1 ступени и правую секцию 6 вместе с направляющим аппаратом;

• снять правое рабочее колесо 2 ступени, и вынуть из крышки нагнетания 4 правый направляющий аппарат 2 ступени и проставку 18; снять рабочее колесо и направляющий аппарат 3 ступени;

• вывернуть из плиты болты (рис. 20, поз. 2) крепления крышки нагнетания и вынуть дистанционные втулки (рис. 20, поз. 3). Снять (при помощи крана) крышку нагнетания 4 (см. рис. 27) вместе с правым направляющим аппаратом 2 ступени и проставкой 18.

• После снятия крышки нагнетания под шейку вала со стороны упорно-опорного подшипника установить козлы для предохранения вала от провисания.

• снять левое рабочее колесо 2 ступени, левую секцию с направляющим аппаратом 1 ступени, вынуть недоразобранный ротор и установить его на козлы;

• снять с плиты левую крышку всасывания.

Рис. 26. Продольный разрез насоса типа 4МС-10х5

1 - крышка всасывания; 2 - крышка нагнетания; 3 - кольцо гидравлической пяты; 4 - направляющий аппарат; 5 - вал; 6 - колесо рабочее; 7 - диск гидравлической пяты; 8 - кронштейн задний; 9 - втулка разгрузки; 10 - шарикоподшипники опорные; 11 - муфта упругая втулочно-пальцевая; 12 и 13 - гайки; 14 - дистанционная втулка; 15 - втулка; 16 - втулка сальника; 17 - гайка; 18 - стяжные шпильки; 19 - кольцо направляющего аппарата; 20 - кронштейн передний.

Рис. 27. Продольный разрез насоса типа МСК-1500-575

1 - плита; 2 - крышка всасывания левая; 3 - крышка всасывания правая; 4 - крышка нагнетания; 5 - секция левая; 6 - секция правая; 7 - ротор; 8 - подшипник опорный; 9 - подшипник опорно-упорный; 10 - сальниковые втулки; 11 - стяжные шпильки; 12 - кожух; 13 - втулка зубчатой муфты; 14 - смазочные кольца; 15 - маслоотражатели; 16 - гайки; 17 - рубашка сальника; 18 - проставка.

5.3.8. Порядок разборки насоса типа 5Н5Х8 (рис. 28) следующий:

• разобрать и снять сальниковые уплотнения 16;

• отсоединить крышки 9, 10, 11 и снять корпуса подшипников 7 и 8;

• отвернуть гайки 12, крепящие подшипник, и снять стопорные 1 шайбы;

• снять шарикоподшипники с дистанционными втулками 13, смазочными кольцами 14 и отбойными кольцами 15.

При варианте с торцовыми уплотнениями, разобрать и снять торцовые уплотнения;

• отсоединить и снять консоль 17;

• отсоединить и снять заднюю крышку 5 наружного корпуса;

• отвернуть шпильки 18, крепящие внутренний корпус 2 к передней крышке 4 наружного корпуса, вынуть внутренний корпус и прокладку 19;

• отсоединить переднюю крышку от наружного корпуса;

• отсоединить и снять верхнюю половину внутреннего корпуса;

• снять верхние половины промежуточных вкладышей 20, промежуточных уплотнительных колец 21 и вкладыш средней опоры 22 вместе с пластинками, фиксирующими их положение во внутреннем корпусе;

• вынуть ротор 6 из нижней половины внутреннего корпуса и снять с него неразъемные уплотнительные кольца 23;

• вынуть из нижней половины внутреннего корпуса уплотнительные кольца и вкладыши.

5.3.9. При необходимости произвести разборку ротора насоса типа 5Н5Х8 полностью или одной половины. Порядок разборки половины ротора следующий:

• снять кольцо 24;

• снять гайку и контргайку 25 - (резьба левая), нажимное кольцо 26, вынуть асбестовое уплотнение 27, снять с вала защитную гильзу 28 и алюминиевую прокладку;

• снять разгрузочный барабан 29, распорное кольцо 30 и рабочее колесо 8 ступени, а также распорное кольцо и рабочее колесо 7 ступени;

• снять промежуточную втулку 31 (резьба левая), рабочее колесо и распорные кольца 6 и 5 ступеней и среднюю втулку 32.

Вторая половина ротора разбирается аналогично. Втулка промежуточная имеет правую резьбу, гильза укороченная - левую.

Рис. 28. Продольный разрез центробежного насоса типа 5Н5Х8

1 - корпус наружный; 2 - корпус внутренний разъемный (верхняя половина); 3 - корпус внутренний разъемный (нижняя половина); 4 - крышка передняя; 5 - крышка задняя; 6 - ротор; 7 - подшипник опорно-упорный; 8 - подшипник опорный; 9, 10, 11 - крышки подшипников; 12 - гайки; 13 - дистанционная втулка; 14 - смазочное кольцо; 15 - отбойное кольцо; 16 - сальниковые уплотнения; 17 - консоль; 18 - шпилька; 19 - прокладка; 20 - промежуточный вкладыш; 21 - промежуточное уплотнительное кольцо; 22 - вкладыш средней опоры; 23 - неразъемное уплотнительное кольцо; 24 - кольцо; 25 - гайка и контргайка; 26 - кольцо нажимное; 27 - уплотнение асбестовое; 28 - защитная гильза; 29 - барабан разгрузочный; 30 - кольцо распорное; 31 - промежуточная втулка; 32 - втулка средняя; 33 - подвод масла к кольцу сальника; 34 - подвод воды при помощи гибкого шланга к нажимной втулке сальника; 35 - всасывающий патрубок; 36 - нагнетательный патрубок; 37 - отвод нефтепродукта после лабиринтового уплотнения; 38 - подвод масла к кольцу сальника; 39 - подвод воды при помощи гибкого шланга к нажимной втулке сальника; 40 - отвод масла; 41, 42 - слив в воронку.

5.4. Разборка и сборка консольных насосов

5.4.1. Разборку насосов типа КМ (рис. 29) выполнять в следующей последовательности:

• отвернуть гайки и снять всасывающий патрубок 1 с заточки спирального корпуса 3;

• отвернуть гайку рабочего колеса 4 (резьба левая) и снять рабочее колесо 5;

• отсоединить крышку сальника 9 от спирального корпуса;

• снять спиральный корпус с заточки фонаря электродвигателя;

• убрать шпонку и снять защитную втулку 7.

Рис. 29. Общий вид насоса типа КМ

1 - всасывающий патрубок; 2 - защитное кольцо; 3 - спиральный корпус; 4 - гайка рабочего колеса; 5 - рабочее колесо; 6 - грундбукса; 7 - защитная втулка; 8 - фонарь; 9 - крышка сальника; 10 - электродвигатель.

5.4.2. При сборке насоса типа КМ проверить индикатором биение пояска уплотнения рабочего колеса; биение должно быть не более 0,12 мм.

5.4.3. Разборку насосов типа К (рис. 30) выполнять в следующей последовательности:

• отвернуть гайки и снять всасывающий патрубок 1 с заточки спирального корпуса;

• отвернуть гайку рабочего колеса (резьба левая) и снять рабочее колесо 3 с вала;

• отсоединить крышку сальника 8;

• отвернуть гайки и снять спиральный кожух насоса 4;

• отсоединить крышки опорного кронштейна 5 и снять их;

• вынуть ротор из расточки опорного кронштейна;

• убрать шпонки снять защитную втулку 6.

Разбор химических насосов типа НК выполнять аналогично разборке насосов типа К.

При необходимости замены вала или подшипников насоса типа X дополнительно выполнять следующие работы (рис. 31):

отвернуть стопорные винты, снять отбойники 11;

отвернуть гайки 11 снять переднюю и заднюю крышки 14 и 15;

вынуть вал с подшипниками, стаканом 10 и втулкой 16 из расточки кронштейна;

отвернуть круглые гайки, снять стопорные шайбы и спрессовать подшипники с вала насоса.

Рис. 30. Общий вид насоса типа К

1 - всасывающий патрубок; 2 - защитное кольцо; 3 - рабочее колесо; 4 - спиральный корпус; 5 - опорный кронштейн; 6 - защитная втулка; 7 - набивка сальника; 8 - крышка сальника; 9 - вал; 10 - распорная труба; 11 - подшипник; 12 - упорная втулка; 13, 14 - полумуфты.

Рис. 31. Общий вид насоса типа X

1 - крышка всасывающая; 2 - корпус насоса; 3 - колесо рабочее; 4 - кольцо сальника; 5 - корпус сальника; 6 - набивка сальниковая АП ГОСТ 5152-66; 7 - крышка сальника; 8 - кронштейн; 9 - вал; 10 - стакан; 11 - отбойник; 12 - полумуфта насоса; 13 - полумуфта мотора; 14 и 15 - крышки; 16 - втулка.

5.4.4. Разборку насосов типа ПС (рис. 32) выполнять в следующей последовательности:

• отвернуть гайки и снять отвод 2;

• отвернуть болт 10 и гайку 11 и снять рабочее колесо 4;

• снять диск 3 и втулку 12 с двумя резиновыми прокладками, расположенными с обеих сторон втулки;

• снять с вала две половинки сальниковой крышки 13 и с помощью выколотки сдвинуть втулку вала 14 со своих посадочных мест в сторону рабочей полости, после чего эту втулку и уплотнительное кольцо 15 снять с вала;

• снять подвод 1.

Если в конструкции насоса предусмотрен вырез в кронштейне (вариант исполнения без корпуса сальника), то подвод повернуть так, чтобы его входной патрубок принял вертикальное положение, после чего вынуть подвод из заточки кронштейна корпуса.

Если в конструкции предусмотрен корпус сальника и кронштейн корпуса насоса не имеет выреза, то для снятия подвода необходимо:

• отвернуть болты 16, притягивающие корпус сальника 17 к фланцу 18, и равномерным поочередным завертыванием каждого из болтов выпрессовать корпус сальника и снять его со стороны рабочей полости;

• отвернуть гайки и снять два хомута 19, отвернуть два болта 20, соединяющие фланец 18 с подводом 1, и стакан 21 вместе с валом вывести из отверстия подвода в направлении электродвигателя;

• вывести подвод из кронштейна корпуса 6 в сторону рабочей полости.

Если разборка насоса производится при установленном электродвигателе, то необходимо разъединить полумуфты, вынуть пружинные кольца и пальцы, сместить стакан вместе с валом в сторону рабочей полости, после чего поднять его и вывести из отверстия подвода наклонно вверх в направлении электродвигателя.

Рис. 32. Продольный разрез насоса типа ПС

1 - подвод; 2 - отвод; 3 - диск; 4 - рабочее кресло; 5 - вал; 6 - кронштейн корпуса; 7 - подшипник опорный; 8 - подшипник опорно-упорный; 9 - кронштейн поворотный; 10, 16, 20 - болты; 17 - корпус сальника; 18 - фланец; 19 - хомуты; 21 - стакан.

5.4.5 Разборку насоса типа 12ГР-8-Т2 (рис. 33) выполнять в следующем порядке:

• отвернуть колпачковые гайки и снять крышку 8 вместе с патрубками 9 и кольцом 10, снять передний защитный диск 11;

• разобрать узел крышки сальника, вынуть сальниковую набивку и кольцо сальника;

• отвернуть гайку и снять рабочее колесо 1 с валом 5 и алюминиевую прокладку;

• разболтить и снять задний защитный диск 12;

• разболтить горизонтальный разъем и снять верхнюю половину наружного корпуса 2;

• снять внутренний корпус 3;

• снять с вала защитную втулку 13.

При необходимости замены вала или подшипников, дополнительно выполнить следующие работы:

• отвернуть гайки и снять переднюю 14 и заднюю 15 торцовые крышки;

• разболтить горизонтальный разъем и снять верхнюю крышку 16 кронштейна;

• вынуть вал с подшипниками, гильзой 17 и стаканом 18;

• отвернуть гайку 19, круглую гайку 20 и установочное пружинное кольцо и спрессовать подшипники с вала.

5.4.6. Разборку насоса типа КВН (рис. 31) выполнять в следующей последовательности:

• разболтить и снять крышку 1;

• снять рабочий диск 3 с вала насоса;

• отжать втулку сальника 8, вынуть сальниковую набивку, кольцо сальника 9 и упорное пружинное кольцо 10;

• разболтить и снять корпус насоса 2.

При необходимости замены вала или подшипников дополнительно выполнить следующие работы:

• разболтить и снять крышки подшипников 11 и 12;

• вынуть вал с подшипниками;

• подшипники спрессовать с вала. Для снятия правого подшипника необходимо предварительно снять пружинное упорное кольцо 13.

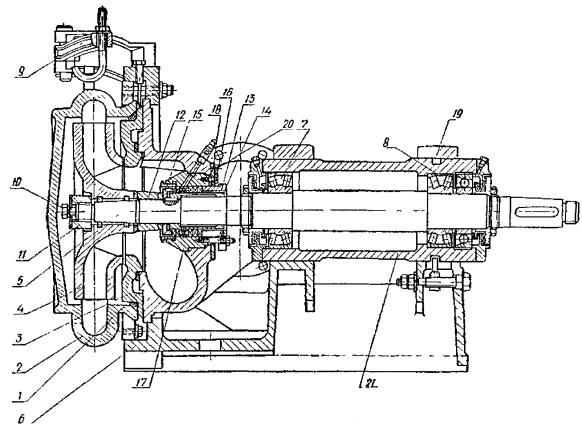

Рис. 33. Продольный разрез насоса типа 12ГР-8-Т2

1 - колесо рабочее; 2 - корпус (верхняя половина); 3 - корпус (внутренний); 4 - роликоподшипник сферический; 5 - вал; 6 - шарикоподшипник радиально-упорный; 7 - змеевик охлаждения; 8 - крышка; 9 - патрубок; 10 - кольцо; 11 - передний защитный диск; 12 - задний защитный диск; 13 - защитная втулка; 14 - передняя торцовая крышка; 15 - задняя торцовая крышка; 16 - верхняя крышка; 17 - гильза; 18 - стакан; 19, 20 - гайки; 21 - подача промывочной воды в переднее уплотнение рабочего колеса под давлением 8 кгс/см2; 22 - подача в сальник под давлением 9 кгс/см2; 23 - заливка масла.

Рис. 34. Общий вид насоса типа КВН

1 - крышка; 2 - корпус; 3 - диск; 4 - кронштейн; 5 - вал; 6 - пробка; 7 - муфта; 8 - втулка сальника; 9 - кольцо сальника; 10, 13 - упорное пружинное кольцо; 11, 12 - крышки подшипников.

5.5. Разборка и сборка вертикальных насосов

5.5.1. Разборка вертикальных артезианских насосов типов 20НА-22Х3 (рис. 35), 12НА-22Х6 и других аналогичных типов заключается в разборке насосной части, которая выполняется в следующей последовательности:

• отвернуть гайки крепления корпуса последней секции насоса к звену напорной колонки 5, разъединить резьбовую муфту 5 соединения валов и снять насосную часть.

Направление нарезки соединения отдельных звеньев вала противоположно направлению его вращения во избежание развинчивания;

• отвернуть гайки крепления корпуса последней секции насоса к предпоследней и снять ее;

• отогнуть стопорную шайбу 9, отвернуть гайку 10 крепления разрезной втулки 11 и снять рабочее колесо последней ступени.

Все последующие ступени и приемный патрубок 2 следует разбирать аналогично.

При необходимости снять из корпусов секций и приемного патрубка уплотнительные кольца 12 и втулки подшипников 13, предварительно отвинтив стопорные винты.

Рис. 35. Разрез насосной части насоса типа 20НА-22Х/3

1 - корпус секции насоса; 2 - приемный патрубок; 3 - вал насоса; 4 - рабочее колесо; 5 - муфта резьбовая; 6 - вал промежуточный; 7 - переходник; 8 - звено напорной колонки; 9 - стопорная шайба; 10 - гайка; 11 - разрезная втулка; 12 - уплотнительное кольцо; 13 - втулка подшипника.

5.5.2. При сборке насоса, после сборки каждой секции (рабочее колесо и корпус секции) необходимо проверить легкость вращения вала насоса от руки и наличие осевого люфта, указанного в заводской технической документации.

5.5.3. Для полной разборки вертикальных конденсатных насосов типа КсВ (рис. 36) необходимо снять электродвигатель, вынуть внутренний корпус 2 и доставить его к месту разборки.

При частичной разборке (разборка опорно-упорного подшипника, сальника) внутренний корпус вынимать не требуется.

Для выемки внутреннего корпуса стропить его за рымы 14, завернутые в напорную крышку 15.

Рис. 36. Продольный разрез насоса типа КсВ

1 - наружный корпус; 2 - внутренний корпус; 3 - ротор; 4 - фонарь; 5 - сальник; 6 - подшипник опорно-упорный; 7 - муфта упругая; 8 - колесо рабочее 1 ступени; 9 - колеса рабочие остальных ступеней; 10 - винт предвключенный; 11 - барабан; 12 - подшипниковая втулка нижнего подшипника; 13 - винт, подающий конденсат для смазки нижнего подшипника; 14 - рым; 15 - напорная крышка; 16 - корпус подвода; 17, 19 - гайки; 18 - букса сальника.

5.5.4. Разборку и сборку насосов типа КсВ выполнять в вертикальном положении опорно-упорным подшипником внизу, обеспечив устойчивое положение насоса. Разборку начинать со стороны всасывания в следующей последовательности:

• вынуть штифт Г, разобрать и снять нижнюю подшипниковую опору и винт 13, подающий конденсат для смазки нижнего подшипника;

• отвернуть гайки и снять корпус подвода 16;

• отвернуть гайки 17 и снять винт предвключенный 10 и рабочее колесо 1 ступени 5;

• разобрать разгрузочную трубу, смонтированную во внутреннем корпусе;

• снять последовательно секции, с запрессованными в них направляющими аппаратами, и рабочие колеса;

• изменить положение разбираемого насоса, отвернуть буксу сальника 18 и разобрать сальниковое уплотнение;

• отвернуть гайку 19 крепления полумуфты 7, снять полумуфту, разобрать узел подшипника и снять подшипники. Снять корпус сальника и вынуть вал с барабаном 11 из напорной крышки.

5.5.5. При сборке внутреннего корпуса предварительно смонтировать на напорной крышке корпус сальника с его деталями, корпус подшипника, вставить вал с барабаном, установить шарикоподшипники, полумуфту и все стянуть гайкой 19. Установить колесо последней ступени, сдвинуть ее до упора и проверить совпадение середины оси канала рабочего колеса с серединой оси канала направляющего аппарата. Несовпадение допускается не более ±0,5 мм.

5.5.6. Собранные узлы насоса поставить в вертикальное положение (опорно-упорным подшипником вниз) и продолжать сборку.

При установке последующих ступеней обязательно контролировать совпадение середины канала рабочего колеса с серединой канала направляющего аппарата. Несовпадения допускаются не более ±0,5 мм. Несовпадения, превышающие ±0,5 мм, устранять подрезкой соответствующих торцов или установкой проставочных колец.

5.5.7. После установки каждой ступени контролировать величины зазоров в уплотнениях рабочих колес и легкость вращения ротора насоса. Величины зазоров занести в формуляр.

При установке секций следить за совпадением оси разгрузочной трубы с осью отверстия смежной секции.

5.5.8. При центровке ротора относительно внутреннего корпуса при помощи установочных винтов Б и С установить радиальные зазоры в уплотнениях одинаковые по всей окружности. После центровки зафиксировать положение подшипников штифтами Г и Д.

При центровке ротора во внутреннем корпусе пользоваться индикаторами, установив их на поверхностях М и Н по два индикатора под углом 90°.

5.5.9. Разборку вертикальных масляных насосов типов 12КМ-15 и 12КМ-20 (рис. 37) выполнять в следующей последовательности:

отвернуть гайки крепления фонаря 5 к плите кронштейна 4 и снять фонарь;

разобрать узел опорно-упорного подшипника 3, для чего отвернуть гайки и снять крышку 14, отвернуть гайку 13 на валу, снять промежуточную втулку 2, снять втулку 11 с шарикоподшипником и дистанционное кольцо 6;

отвернуть гайки крепления плиты кронштейна 4, застропить насос за опорную плиту кронштейна и перетранспортировать к месту разборки; выставить вертикально и закрепить;

отвернуть гайки крепления кронштейна к верхней крышке 7 корпуса и снять кронштейн, пользуясь отжимными болтами;

отвернуть гайки и снять втулку 8 подшипника;

отвернуть гайки крепления верхней крышки к корпусу 1 насоса, отжать отжимными болтами, застропить крышку за ввернутые рым-болты и снять ее;

застропить и вынуть ротор 2 и транспортировать его на верстак;

отвернуть гайку 9 (резьба левая) и снять стопорную шайбу, рабочее колесо 10 и втулку 16;

корпус насоса перекантовать и снять нижнюю крышку 15, пользуясь отжимными болтами.

Рис. 37. Продольный разрез насоса типа 12КМ-15

1 - корпус насоса; 2 - ротор; 3 - подшипник опорно-упорный; 4 - кронштейн; 5 - фонарь; 6 - дистанционное кольцо; 7 - крышка корпуса насоса верхняя; 8 - подшипниковая втулка; 9 - гайка; 10 - рабочее колесо; 11 - втулка; 12 - промежуточная втулка; 13 - гайка; 14 - крышка подшипника; 15 - крышка корпуса насоса нижняя; 16 - втулка.

5.5.10. Перед сборкой насосов типов 12КМ-15 и 12КМ-20 проверить биение вала, которое не должно превышать 0,02 мм на подшипниковых шейках, на местах посадки рабочего колеса и полумуфты.

5.5.11. При сборке опорно-упорного подшипника зажать наружную обойму подшипника, подбирая толщину прокладки по указанию заводского чертежа.

5.6. Разборка и сборка вихревых и плунжерных насосов

5.6.1. Разборку насосов типа ЦВ (рис. 38) проводить в следующей последовательности:

• отвинтить гайки и снять крышки подшипников 7 и 8 и прокладки;

• отвернуть гайки снять стаканы 9 и 10 с подшипниками 4 и 5 и втулкой 11;

• снять отбойные кольца 12;

• снять приставки 13 и 14 и прокладки;

• снять гайки 15 с шайбами и колпачковые гайки 16;

• ввернуть до отказа нажимные винты 17, снять крышку 18 и прокладку;

• снять уплотнение 19 и специальный штифт 20;

• снять вставку 21 с прокладкой и вставку 22 вместе с рабочим вихревым колесом 3, предварительно снять стопорное кольцо;

• за свободный конец вынуть вал 6 с рабочим центробежным колесом 2 и уплотнением 23;

• с вала снять узел сальника, рабочее центробежное колесо, предварительно сняв стопорное кольцо. Без надобности уплотняющее кольцо 24 и винт 25 не снимать.

5.6.2. Разборку насосов типа АСВН (рис. 39) проводить в следующей последовательности:

• отвинтить гайки 12, снять переднюю крышку 13 и прокладку;

• снять корпус подшипника вместе с шайбой и опорным шарикоподшипником 8 при помощи приспособления;

• отвинтить гайки 14, вынуть шпильки 15 и снять секцию всасывания 2 и прокладку;

• снять колесо нагнетания 7 и вынуть шпонку 16;

• снять среднюю секцию 3 и обе прокладки;

• снять колесо всасывания 6 и вынуть шпонку 17;

• отвинтить гайки 18, снять заднюю глухую крышку 19 и прокладку;

• снять с вала пружинное кольцо 20 и выбить вал деревянным молотком;

• снять при помощи приспособления корпус опорно-упорного подшипника 9 вместе с подшипником и шайбой.

Рис. 38. Насос центробежно-вихревой

1 - корпус; 2 - центробежное колесо; 3 - вихревое колесо; 4 - опорный подшипник; 5 - опорно-упорный подшипник; 6 - вал; 7 и 8 - крышки подшипников; 9, 10 - стаканы; 11 - втулка; 12 - отбойные кольца; 13 и 14 - проставки; 15 - гайка; 16 - гайка колпачковая; 17 - винт нажимной; 18 - крышка насоса; 19 и 23 - уплотнения; 20 - штифт специальный; 21 и 22 - вставка; 24 - уплотняющее кольцо; 25 - винт.

Рис. 39. Продольный разрез насоса типа СВН-80

1 - секция напорная; 2 - секция всасывания; 3 - секция средняя; 4 - камера вакуумная; 5 - крышка вакуумной камеры; 6 - колесо всасывания; 7 - колесо нагнетания; 8 - шарикоподшипник опорный; 9 - шарикоподшипник опорно-упорный; 10 - вал; 11 - манжета; 12, 14, 18 - гайки; 13 - передняя крышка; 15 - шпилька; 16, 17 - шпонки; 19 - глухая крышка; 20 - пружинное кольцо; 21, 22, 23 - прокладки.

5.6.3. При сборке насоса типа АСВН необходимо обратить внимание на следующее:

а) при установке на вал корпуса подшипника вместе с манжетами необходимо проследить, чтобы не подвернулись и не повредились о выступы вала края манжет;

б) замерить ширину колеса всасывания 6 и глубину вакуумной камеры 4 и подобрать толщины прокладок 21 и 22 таким образом, чтобы выдержать торцовый зазор 0,1 - 0,2 мм на две стороны;

в) замерить ширину колеса нагнетания 7 и глубину от торца до перемычки у средней секции и подобрать толщину прокладок 23 таким образом, чтобы торцовой зазор был в пределах 0,2 - 0,3 мм на две стороны.

5.6.4. Разбирать насос типа АСВН в течение гарантийного срока службы без согласия завода-изготовителя запрещается.

5.6.5. Разборку насоса типа ПТ-6/40 выполнять в следующем порядке (рис. 40):

разобрать гидравлическую часть, для чего снять крышки 1, вынуть проставки 2 с уплотнительными кольцами, пружины нагнетательных клапанов 3, клапаны 4, проставки 5 и седла клапанов 6. С помощью приспособления вынуть проставок 7 и уплотнительное кольцо. Завернуть штопор в шпиндель 8, вынуть всасывающие клапаны 9 - 11. Вынуть крючком уплотнительное кольцо 12;

при необходимости разборки предохранительного клапана отвернуть гайки 13, снять фланец 14 и вынуть резиновое кольцо 15. Вынуть корпус клапана 16 с деталями 17 - 21. Вывернуть из корпуса 16 направляющую 20, клапан 21 и тарелки 17 - 18 с пружиной 19;

разобрать каждое соединение ползуна с плунжером, для чего отвернуть гайки 23, крепящие крышку 24, и сдвинуть ее по плунжеру. Поворотом коленчатого вала вывести ползун в крайнее переднее положение. Отвернуть болты 25, предварительно расшплинтовав их, и сдвинуть по плунжеру шайбу 26. Вывернуть гайку 27 и сдвинуть ее по плунжеру. Вынуть сухари 28, вынуть плунжер через гидроблок, предварительно сняв крышку 29 с проставком 30. Для разборки сальника отвернуть гайку 31.

5.6.6. Приводную часть насоса типа ПТ-6/40 при необходимости разобрать в следующей последовательности:

снять крышки 32, вывернуть фильтр и отсоединить трубки. Поворачивая коленчатый вал, подвести шатуны 33 к люку, расшплинтовать и отвернуть болты 34, снять крышки 35. Вытащить шатуны с ползунами 36, отсоединить шатун от ползуна, выбив штифт 37 и палец 33.

Разборку шестеренчатого насоса, вытаскивание коленчатого вала 39, снятие подшипников и выпрессовку направляющих 40 проводить только в случаях крайней необходимости.

5.6.7. При сборке насоса обратить внимание на чистоту корпуса насоса, гидроблока, деталей маслосистемы и привода. Клапаны перед их установкой должны быть притерты к седлам. Там, где это предусмотрено конструкцией, должны быть установлены штифты, шплинты и стопорные шайбы.

После сборки обкатать насос в течение 4 ч с постепенным повышением давления нагнетания до рабочего, согласно паспортным данным.

Рис. 40. Насос трехплунжерный типа ПТ-6/40

1, 24, 29, 32, 35 - крышки; 2 - проставка; 3 - пружина нагнетательного клапана; 4, 21 - клапаны; 5, 7, 30 - проставки; 6 - седло клапана; 8 - шпиндель; 9 - 11 - всасывающие клапаны; 12 - уплотнительное кольцо; 13, 23, 27, 31 - гайки; 14 - фланец; 15 - резиновое кольцо; 16 - корпус клапана; 17, 18 - тарелка; 19 - пружина; 20, 40 - направляющая; 22 - седло клапана; 25, 34 - болты; 26 - шайба; 28 - сухарь; 33 - шатун; 36 - ползун; 37 - штифт; 38 - палец; 39 - коленчатый вал.

Приложение 1

ОБОЗНАЧЕНИЕ НАСОСОВ

1. Кс20-60 - конденсатный насос горизонтального исполнения

КСД230-115 - конденсатный насос горизонтального исполнения с двусторонним подводом жидкости к колесу 1 ступени

КсВ300-160 - конденсатный насос вертикального исполнения

Цифры после букв - номинальная подача, м3

Цифры после тире - напор, развиваемый насосом, при номинальной подаче, м ст. жидкости

2. ЗВ-200Х4 - многоступенчатый с горизонтальным разъемом

З - условное обозначение конструкции насоса

В - водяной насос

200 - диаметр напорного патрубка, мм

4 - число рабочих колес

3. 10НМКХ2 двуступенчатый с горизонтальным разъемом корпуса

10 - диаметр напорного патрубка, мм, уменьшенный в 25 раз

Н - насос

М - многоступенчатый

К - завод-изготовитель

2 - число рабочих колес

4. 20НДн, 18НДс, 4НДв, 20НДсВ

Цифры перед буквенным обозначением - диаметр напорного патрубка, мм, уменьшенный в 25 раз

Н - насос

Д - колесо рабочее двустороннего всасывания

в - высоконапорный

с - средненапорный

н - низконапорный

В - вертикальный

5. 48Д-22

48 - диаметр входного патрубка, мм, уменьшенный в 25 раз

Д - рабочее колесо двустороннего всасывания

22 - коэффициент быстроходности, уменьшенный в 10 раз

6. 14М12Х4

14 - диаметр входного патрубка, мм, уменьшенный в 25 раз

М - многоступенчатый

12 - коэффициент быстроходности, уменьшенный в 10 раз

4 - число ступеней

7. 5МС-7Х8, 5МСГ-7Х8, 5МСК-7Х8, 5МСМ-7Х8

Первая цифра - диаметр входного патрубка, мм, уменьшенный в 25 раз

МС - многоступенчатый, секционный

Г - для горячей воды

К - кислотоупорный

М - для масла

Цифра после тире - коэффициент быстроходности, округленный и уменьшенный в 10 раз

Последняя цифра - количество ступеней

8. МСК-1500-575

М - многоступенчатый

С - секционный

К - кислотный

1500 - подача, м3

575 - напор, м ст. жидкости

9. ПТ-6/40

ПТ - приводной, трехплунжерный

6 - подача, м3/ч (округленно)

40 - давление нагнетания, кгс/см2 (округленно)

10. ЦВ-5/140

ЦВ - центробежно-вихревой

5 - подача, л/с

140 - напор, м ст. жидкости

11. 12ГР-8-Т2

12 - диаметр входного патрубка, мм, уменьшенный в 25 раз (округленно)

ГР - грунтовой

Т - тяжелое исполнение (проточная часть облицована)

8 - коэффициент быстроходности, уменьшенный в 10 раз (округленно)

2 - второе исполнение (модификация)

12. АСВН-80

А - агрегатированный

С - самовсасывающий

В - вихревой

Н - насос

80 - диаметры входного и напорного патрубков, мм

13. 6К-12, 4НКЭ-5Х1, 6КМ-12, 4НК-5Х1

Цифра перед буквами (6, 4) - диаметр входного патрубка, мм, уменьшенный в 25 раз (округленно)

К - консольный

Н - нефтяной

 - рабочее колесо крепится на валу электродвигателя (мотора)

Цифры после тире - коэффициент быстроходности, уменьшенный в 10 раз (округленно)

Цифры после знака умножения - количество рабочих колес

14. М. 8Х-9Е

8 - внутренний диаметр входного патрубка, мм, уменьшенный в 25 раз

X - химический, консольный на отдельной плите

9 - коэффициент быстроходности, уменьшенный в 10 раз

Буква после коэффициента быстроходности - условное обозначение материалов, применяемых для изготовления деталей проточной части, а именно:

А - углеродистая сталь марки 25Л;

К - хромоникелевая сталь марки 10Х18Н9ТЛ;

Е - хромоникельмолибденовая сталь марки 10Х18Н12М3ТЛ

11 - хромоникельмолибденомеднистая сталь марки Х23Н28М30ЗТЛ

15. КВН-4

К - консольный

В - вакуумный

Н - насос

4 - подача, л/с

16. 20НА-22Х3

20 - внутренний диаметр обсадной трубки артезианской скважины, мм, уменьшенный в 25 раз

Н - насос

А - артезианский

22 - коэффициент быстроходности, уменьшенный в 10 раз (округленно)

3 - число рабочих колес

17. 8НД-10Х5

8 - диаметр входного патрубка, мм, уменьшенный в 25 раз (округленно)

Н - нефтяной

Д - рабочее колесо двойного всасывания

10 - коэффициент быстроходности, уменьшенный в 10 раз (округленно)

5 - количество рабочих колес

18. СЭ-2500-180

С - сетевой насос

Э - электрический

2500 - подача, м3

180 - напор, м ст. жидкости

19. 5Н5Х8

5 - диаметр входного патрубка, мм, уменьшенный в 25 раз (округленно)

Н - нефтяной

5 - коэффициент быстроходности, уменьшенный в 10 раз

8 - число рабочих колес

20. 12КМ-15а

12 - диаметр входного патрубка, мм, уменьшенный в 25 раз (округленно)

К - консольный

М - масляный

15 - коэффициент быстроходности, уменьшенный в 10 раз (округленно)

а - с обточкой рабочего колеса на меньшую производительность

21. 5Пс-6

5 - диаметр входного патрубка, мм, уменьшенный в 25 раз (округленно)

П - песковый

с - сальниковый

6 - коэффициент быстроходности, уменьшенный в 10 раз (округленно)

Приложение 2

КРАТКОЕ ОПИСАНИЕ ТОРЦОВЫХ УПЛОТНЕНИЙ

Торцовые уплотнения предназначены для герметизации валов насосов, перекачивающих нефтепродукты, воду и различные химически активные жидкости.

Торцовые уплотнения для нефтяных насосов разработаны ВНИИНефтемашем одинарные и двойные.

Принцип работы одинарных торцовых уплотнений заключается в том, что две втулки, одна из которых связана с корпусом насоса, а другая вращается вместе с валом, прижимаются своими притертыми торцовыми поверхностями одна к другой, герметизируя вал на выходе его из корпуса насоса.

Двойное торцовое уплотнение состоит из двух пар трения, расположенных противоположно и образующих камеру уплотнения, через которую циркулирует затворная жидкость. Последняя охлаждает и смазывает пары трения и является гидравлическим затвором.

Уплотнения для нефтенасосов выпускаются следующих типов:

ОП - одинарное с проточной циркуляцией перекачиваемой насосом жидкости;

ОН - одинарное с самостоятельным контуром циркуляции перекачиваемой насосом жидкости;

ОТ - одинарное с самостоятельным контуром циркуляции перекачиваемой насосом жидкости и теплообменным устройством вала;

ДК - двойное с контуром циркуляции затворной жидкости;

ДТ - двойное с контуром циркуляции затворной жидкости и теплообменным устройством вала.

На рис. 41 показано торцовое уплотнение типа ОП.

На рис. 42 показано торцовое уплотнение типа ДК, принцип работы которого заключается в следующем: две пары уплотняющих торцовых поверхностей образуют замкнутую камеру, через которую с помощью импеллера 1 циркулирует затворная жидкость. Циркуляция осуществляется по автономному замкнутому контуру, включающему в себя пружинно-гидравлический аккумулятор АПГ1.

Затворная жидкость охлаждает и смазывает пары трения и создает гидравлический затвор. В АПГ1 происходит охлаждение затворной жидкости. С помощью АПГ1 поддерживается давление затворной жидкости несколько большее, чем давление перекачиваемой среды перед торцовым уплотнением и обеспечивается автоматическое пополнение контура циркуляции от подпиточной магистрали.

Рис. 41. Торцовое уплощение типа ОП

1 - кольцо уплотнительное; 2 - переходник; 3 - корпус; 4 - пружина; 5 - кольцо коническое; 6 - кольцо уплотнительное; 7 - винт; 8 - кольцо уплотнительное; 9 - кольцо клеммовое; 10 - гильза; 11 - ограждение; 12 - втулка неподвижная; 13 - втулка вращающаяся; 14 - кольцо нажимное; 15 - штифт цилиндрический; 16 - скоба монтажная.

Рис. 42. Торцовое уплотнение типа ДК

1 - импеллер; 2 - пружинно-гидравлический аккумулятор АПГ1.

Разборка и сборка торцового уплотнения

Разборку торцового уплотнения типа ОП производить в следующем порядке:

снять ограждение 11 (см. рис. 41), разъединить корпус 3 и переходник 2 и снять уплотнительное кольцо 1 с переходника. Снять монтажную скобу 16, слегка оттянув гильзу 10 за клеммовое кольцо 9. Снять с гильзы клеммовое кольцо;

вынуть из корпуса уплотнений гильзу, с собранными на ней деталями. Снять с гильзы вращающуюся втулку 13, коническое кольцо 5, нажимное кольцо 14 и вынуть пружины 4;

убрать пружинное кольцо и вывести из канавок на гильзе уплотнительные кольца 6. Из корпуса уплотнений вынуть неподвижную втулку 12 и уплотнительное кольцо 8.

Последовательность разборки других типов уплотнений аналогична типу ОП.

Сборку торцовых уплотнений производить в порядке, обратном разборке. Удары по деталям в процессе сборки и разборки не допускаются.

Все детали перед сборкой горнового уплотнения должны быть очищены, промыты в керосине и тщательно осмотрены.

Не допускается попадание на поверхности деталей посторонних частиц. Торцы втулок должны быть смазаны минеральным маслом путем окунания.

Торцовые уплотнения для насосов, перекачивающих воду и химически активные жидкости, разработаны институтом ВНИИГидромаш и приведены в нормалях ОН 26-06-15-69 и ОН 20-06-6-69. Торцовые уплотнения, разработанные институтом ВНИИГидромаш, подразделяются на 11 типов, которые по виду упругих элементов и по условиям работы разделены на четыре группы (см. таблицу).

Таблица

Группа

Тип

Среда

1

1а, 1б

Вода

2

2а, 2б, 2в, 2г, (исп. 1)



3

2г (исп. 11), 2д, 2е

Кислота и щелочи различной концентрации

4

4



Приложение 3

Техническая характеристика насосов

Насос

Электродвигатель

Габариты установки, мм

Масса агрегата, т

Завод-изготовитель



марка

производительность, м3

полный напор, м ст. жидкости

число оборотов, мин.

мощность на валу насоса, кВт

марка

мощность, кВт

длина

ширина

высота



1

2

3

4

5

6

7

8

9

10

11

12



Насосы горизонтальные (с горизонтальным разъемом корпуса и секционные)



Кс12-50/2

12

50

3000

3,6

АО2-41-2

5,5

1470

410

680

0,315

Катайский насосный завод



Кс12-110/4

12

110

3000

8,5

АО2-51-2

10,0

1690

527

900

0,470

То же



Кс20-50/2

20

50

3000

5,0

АО2-42-2

7,5

1525

410

660

0,335

- » -



Кс20-110/4

20

110

3000

12,5

АО2-62-2

17,0

1885

5110

880

0,585

- » -



Кс30-150/6

30

150

2900

22,6

АО-73-2

28

1942

600

656

-

- » -



Кс50-55/2

30

55

1450

12,7

А2-71-4

22

2075

565

1075

0,635

- » -



Кс50-55/2а

40

40

1450

10,2

А-61-4

10

1920

600

1072

0,698

- » -



Кс50-110/4

50

110

1450

28

А2-81-4

40

2460

810

772

1,464

- » -



Кс50-110/4а

45

95

1450

23

-

-

-

-

-

-

- » -



Кс50-110/4б

40

80

1450

18,5

-

-

-

-

-

-

- » -



Кс80-155/3

80

155

2900

63

АО2-91-2

75

2027

880

780

-

- » -



Кс30-150/6

30

150

2980

20,5

АО2-71-2

22

1680

680

640

0,645

Сумской насосный завод



Кс80-155/3

80

155

2950

52

АО2-91-2

75

2115

750

765

1,24

АО2-82-2

55

Кс50-55/2

50

55

1450

12

АО2-62-4

17

1880

620

740

0,964

То же



Кс50-110/4

50

110

1450

24

АО2-72-4

30

2200

620

740

1,28

- » -



КсД140-140/3

80 - 140

150 - 140

1450

-

-

100

-

-

-

-

- » -



КсД140-140/3а

80 - 140

132 - 120

1450

-

-

100

-

-

-

1,920*

- » -



КсД140-140/3б

75 - 130

109 - 98

1450

-

-

75

-

-

-



- » -



КсД140-140/3в

70 - 120

90 - 81

1450

-

-

55

-

-

-

-

- » -



КсД230-115/3

160 - 280

123 - 110

960

-

-

125 - 250

-

-

-

3,623*

- » -



КсД230-115/3а

130 - 240

100 - 90

960

-

-

100 - 160

-

-

-

3,551*

- » -



КсД230-115/3б

234

60

730

-

-

75

-

-

-



- » -



КсД120-55/3

85 - 135

62 - 50

1450

-

-

40

-

-

-

1,899*

- » -



КсД120-55/3а

75 - 130

50 - 39

1450

-

-

40

-

-

-

1,899*

- » -



КсД120-55/3б

65 - 120

39 - 69

1450

-

-

28

-

-

-



- » -



МСК-1500-575

1500

575

2985

3150

АЗС-3200

3200

5960

2350

2854

2,925

- » -



ЗВ-200Х2

350 - 450

94 - 69

1450

-

-

125

-

-

-

1,922*

Сумской насосный завод



290 - 450

104 - 84

1450

-

-

160

-

-

-

1,922*



290 - 500

120 - 92,5

1450

-

-

200

-

-

-

1,922



ЗВ-200Х4

250 - 450

188 - 138

1450

-

-

250

-

-

-

2,352*

То же



290 - 450

208 - 168

1450

-

-

320

-

-

-

2,352*



290 - 500

240 - 185

1450

-

-

400

-

-

-

2,352*



10НМКХ2

720 - 1000

170 - 140

1450

-

-

540

-

-

-

2,401*

- » -



800 - 1000

202 - 180

1450

-

-

630

-

-

-

2,401*



8НД-10Х5

300

420

2950

-

ПТД-500

500

4575

1396

1812

7,606

- » -



8НД-9Х3

290

280

2970

-

А-113-2

320

3439

1140

1675

4,102

Бобруйский машиностроительный завод



260

235

2975

-

МА-36-61-2

250

3319

1110

1640

4,583

230

185

2970

-

МА-36-51-2

160

3203

960

1615

3,140



18НДс

1980

34

730

-

А-42-42-8

250

3550

1480

-

5,55

Сумской насосный завод



2700

58

980

-

А-13-37-6

500

6,25



20НДс

2700

39

730

-

А-13-42-8

400

3520

2300

-

7,68

То же



3420

71

900

-

А-13-59-6

800

3770

8,57



20НДв

2000

13,5

730

-

А-12-49-6

125

3310

1760

-

4,13

Сумской насосный завод



2500

17,5

960

А-113-6

160

3400

1760

4,27



3000

23



А-104-8

250

3340



4,65



3240

32



А-103-8

400

3590



5,90



5Н-5Х8

60

495

2950

-

МА-36-60-2

200

3794

1070

1305

6,95

Бобруйский машиностроительный завод









МА-36-72/2

250

4070

1070

1380

7,9



ПТ-6/40

6,3

400

735

10

ВАО 71-8

13

1740

795

810

0,89

Лебедянский машиностроительный завод











АО2-71-8

13

1740

795

810

0,81



3МС-10Х2

34

46

2950



А-51-2

7

1290

430

550

0,26

Ясногорский машиностроительный завод











КО-11-02

8

1580

410

540

0,37



4МС-10Х5

60

165

2950

-

А2-81-2

55

1900

610

720

0,62











КО-42-2

50

2300

690

800

1,08



5МС-10Х3

105

147

2950

-

А2-82-2

75

2100

670

800

0,89

Ясногорский машиностроительный завод









КО-51-2



2330

820

850

1,55



6МС-7Х2

175

86

1475

-

А2-91-4

75

2030

690

910

1,63











КО-51-4



2200

840

940

1,63



6МС-7Х5

175

215

1475

-

МА-36-52/4

1600

2640

840

930

2,42

То же



8МС-7Х4

290

240

1475

-

А-112-4

320

2910

1120

1430

2,97

- » -









А-113-4



3030

1180

1430

-









А-114-4



3120

1180

1430

-



8МС-7Х8

290

480

1475

-

А-12-41-4

630

3510

1360

1510

2240

- » -







А-12-52-4

3610

1360

1510

2240



4НДв

108 - 90

22 - 24

1450

-

А-62-4

14

-

640

710

0,32

Ливгидромаш



180 - 1126

84 - 94

2900

-

АО2-82-2

55

1660

640

750

0,60



180 - 150

97 - 104

2900

-

А2-82-2

75

1690

640

750

0,63



5НДв

180 - 126

26 - 30

1450

-

АО2-71-4

22

1500

800

760

0,45

То же



216 - 150

28 - 33

1450

-

А2-72-4

30

1490

800

710

0,44



250 - 150

31 - 40

1450

-

А2-81-4

40

1620

800

780

0,53



6НДв

360 - 216

33 - 42

1450

-

А2-82-4

55

1690

970

850

0,67

- » -



360 - 216

39 - 48

1450

-

А2-91-4

74

1760

970

890

0,78



6НДс

360 - 216

83 - 60

2950

-

А2-82-2

75

1660

720

810

1,34

Ливгидромаш



360 - 216

91 - 60

2950



А2-91-2

100

1730

720

860

1,46



8НДв

500 - 400

28 - 32

960

-

А2-91-6

55

2010

1260

1040

1,15

То же



600 - 400

33 - 36

960

-

А2-92-6

75

2060

1260

1100

1,23



720 - 540

35 - 42

1450

-

А2-101-6М

100

2110

1260

1100

1,42





89 - 74





А-103-4М

200

2440

1260

1114

1,87











А-112-4М

250

2340

1260

1240

2,24



12НДс

1000 - 650

24 - 30

960

-

-

85

-

-

-

-

- » -



900 - 650

22 - 27







87

-

-

-

-



900 - 720

18 - 21







87

-

-

-

-



12НДс

1260 - 900

64 - 70

1450

-

-

88

-

-

-

-

- » -



1260 - 900

54 - 60

1450

-

-

87

-

-

-

-



1260 - 900

44 - 51

1450

-

-

87

-

-

-

-



14НДс

1260 - 900

350 - 250

960

-

-

160 - 140

-

-

-

-

- » -



1260 - 900

350 - 250

960

-

-

140 - 115

-

-

-

-



1080 - 800

300 - 220

960

-

-

115 - 100

-

-

-

-



10Д-6-60

580 - 380

46 - 58

1450

-

АО101-4М

125

2410

970

1100

1,89

Ливгидромаш



600 - 400

70 - 57

1450

-

АО102-4М

160

2510

970

1100

1,89



12Д-9

800 - 500

27 - 40

1450

-

АО101-4М

100

2420

1160

1180

2,15

То же



850 - 550

38,5 - 50

1450

-

АО102-4М

125

2420

1160

1180

2,29



950 - 600

50,5 - 61,5

1450

-

АО103-4М

200

2510

1160

1180

2,38



12Д-19-60

840 - 540

11,5 - 18

1450

-

АО2-81-4

40

2020

840

970

1,24

- » -



900 - 580

14,2 - 21

1450

-

А2-82-4

55

1990

840

970

1,23



930 - 620

17,8 - 24

1450

-

А2-91-4

75

2060

840

1070

1,34



14Д-6

1700 - 850

100 - 137

1450

-

А1-2-52-4

630

-

-

-

-

- » -



10СД-б

486

74

1450

-

А102-4М

160

2780

1090

1290

2,47

- » -











А103-4М

200







2,58



ЦВ-4/85

4

85

2900

-

А2-61-2

17

1160

450

470

-

- » -



ЦВ-5/105

5

105

2900

-

АО2-71-2

22

1255

450

515

-



ЦВ-5/140

5

140

2900

-

А2-71-2

30

1200

515

515





ЦВ-6,3/160

6,3

160

2900

-

А2-72-2

40

1240

515

515





14М-12Х4

900

310

1500

-

ДДП-116/49-4

1300

Габариты насоса

19,5

Уралгидромаш

3100

1400

2950









ДСП-116/49-4















48Д-22

12500

28

485

-

СДН-16-41-12

1250

-

-

-

27,7

Уралгидромаш











АН-16-41-12

1000

3300

3100

3150

24,4



АСВН-80

30

24

1750

-

КО-12-4

-

1190

665

465

0,35

Щелковский насосный завод











АО-62-4



1145



536

0,33











АО-52-4



1145



441

0,26











ВАО-52-4



1145



560

0,33











ВАО-61-4



1145



590

0,31



СЭ-5000-70

5000

70

1480

1095

ДДП-116/49-4

1200

2250

1760

1830

7,6

Сумской насосный завод



СЭ-5000-160

5000

160

2980

2350

А3-2500

2500

2690

1900

1720

11,03



Насосы горизонтальные консольные



5Пс-6

135

44,0

1450

-

АО2-82-4

55

2115

770

875

1,104





2Х-9-1

19,8

18

2900

1,75

А02-31-2

3

989

400

424

0,146

Целиноградский насосный завод











ВАО-31-2

3

1041

400

453

0,162



3Х-9-1

45

31

2900

7,1

АО2-52-2

13

1320

520

531

0,342

То же











ВАО-52-2

13

1406

520

651

0,382



1,5Х-6

5,4 - 12

20 - 14,5

2900

-

АО-42-2

2,8

973

490

405

-

Свердловский насосный завод











КОМ-22-2

2,8

1023

490

405

-











АО2-31-2

3,0

921

490

405

-











АО2-32-2

4,0

447

490

405

-











КОМ-31-2

4,5

1068

540

435

-











АО2-51-2

4,5

999

540

435

-











ВАО-31-2

3,0

1008

490

405

-











ВАО-32-2

4,0

1033

490

405

-



-6

12 - 29

34,5 - 25

2900

-

ВАО-41-2

5,5

1236

540

485

-

То же











АО2-41-2

5,5

1138

540

485

-











ВАО-42-2

7,5

1276

540

485

-











АО2-42-2

7,5

1196

540

485

-











ВАО-51-2

10,0

1321

540

475

-











АО2-51-2

10,0

1238

540

475

-











ВАО-52-2

13,0

1351

540

475

-











АО2-52-2

13,0

1270

540

475

-



-9

12 - 29

20 - 14

2900

-

АО-42-2

2,8

983

490

413

-

Свердловский насосный завод











КОМ-22-2

2,8

1033

490

413

-











АО2-31-2

3,0

931

490

413

-











АО2-32-2

4,0

957

490

413

-



-8

12 - 29

20 - 14

2900

-

КОМ-31-2

4,5

1078

540

443

-

То же











АО-51-2

4,5

1009

540

443

-











ВАО-41-2

5,5

1108

490

413

-











АО2-41-2

5,5

1030

490

413

-











ВАО-31-2

3,0

1018

490

405

-











ВАО-32-2

4,0

1043

490

405

-



-9

29 - 60

35 - 26

2900

-

ВАО-51-2

10,0

1337

540

475

0,124*

- » -











АО-2-51-2

10,0

1254

540

475

-











ВАО-52-2

13,0

1369

540

475

-











АО2-52-2

13,0

1286

540

475

-











ВАО-62-2

17,0

1422

540

485

-











АО2-62-2

17,0

1355

540

485

0,37



-12

61 - 16

37,5 - 27,5

2900

-

ВАО-71-2

22,0

1442

580

545

0,152*

- » -











АО2-71-2

22,0

1386

580

545

0,45











ВАО-72-2

30,0

1502

580

545

-











АО2-72-2

30,0

1425

580

545

0,475



-18

118 - 198

34 - 23

2900

-

ВАО-72-2

30,0

1533

588

585

0,174*

- » -











АО2-72-2

30,0

1456

588

585

-











АО2-81-2

40,0

1595

678

615

-



-6

29 - 60

54

2900

-

АО2-71-2

22

1424

560

591

0,450

Катайский насосный завод











ВАО-71-2

22

1479

560

720

0,479



3X61

25 - 63

44

2900

-

АО2-62-2

17

1419

560

560

0,420

То же











ВАО-62-2

17

1479

560

640

0,435



3X4

29 - 63

90

2900

-

АО2-81-2

40

1733

730

711

0,770

- » -











ВАО-81-2

40

1723

730

840

0,825



3X41

27 - 60

80

2900

-

АО2-72-2

30

1575

730

671

0,640

- » -











ВАО-72-2

30

1652

730

800

0,694



4П

25 - 54

70

2900

-

АО2-72-2

30

1575

730

671

0,640

- » -











ВАО-72-2

30

1652

730

800

0,694



-18

60 - 117

19

2900

-

АО2-52-2

13

1347

560

531

0,405

- » -











ВАО-52-2

13

1426

560

651

0,432



-181

54 - 104

15

2900

-

АО2-51-2

10

1317

560

531

0,390

- » -











ВАО-51-2

10

1391

560

651

0,428



-12

65 - 117

33

2900

-

АО2-71-2

22

1424

560

591

0,450

- » -











ВАО-71-2

22

1479

560

720

0,497



-121

60 - 105

27

2900

-

АО2-62-2

17

1419

560

560

0,420

- » -











ВАО-62-2

17

1479

560

560

0,435



4X9

60 - 117

49

2900

-

АО2-72-2

30

1582

730

671

0,700

Катайский насосный завод











ВАО-72-2

30

1659

730

800

0,754



4X91

57 - 108

42

2900

-

АО2-71-2

22

1544

730

671

0,675

То же











ВАО-71-2

22

1599

730

800

0,722



4X6

60 - 117

85

2900

-

АО2-82-2

55

1761

730

711

0,860

- » -











ВАО-82-2

55

1783

730

840

0,875



4X61

57 - 108

73

2900

-

АО2-81-2

40

1731

730

711

0,800

- » -











ВАО-81-2

40

1721

730

840

0,855



4Х6П

52 - 100

61

2900

-

АО2-81-2

40

1731

730

711

0,800

- » -











ВАО-81-2

40

1721

730

810

0,855



5Х-12

119 - 198

40

2900

-

АО2-82-2

55

1805

530

711

0,840

- » -











ВАО-82-2

55

1827

530

840

0,851



5Х-121

100 - 170

37

2900

-

АО2-81-2

40

1767

530

711

0,800

- » -











ВАО-81-2

40

1757

530

840

0,855



6Х-9

115 - 200

29

1450

-

АО2-81-4

40

1770

730

711

0,820

- » -











ВАО-81-4

40

1760

730

840

0,875



6Х-91

108 - 185

23

1450

-

АО2-72-4

30

1635

730

671

0,650

- » -











ВАО-72-4

30

1600

730

800

0,714



8Х-12

195 - 380

29

1450

-

АО2-82-40

55

1818

730

711

0,920

- » -











ВАО-82-40

55

1814

730

840

0,935



8Х-121

170 - 334

23

1450

-

АО2-81-4

40

1781

730

711

0,880

Катайский насосный завод











ВАО-81-4

40

1771

730

8400

0,925



8Х-9

195 - 380

42

145

-

АО2-91-4

75

2156

859

882

1,370

То же











ВАО-91-4

75

2256

859

850

1,505



8Х-91

180 - 350

36

1450

-

АО2-91-4

75

2156

859

882

1,370

- » -











ВАО-91-4

75

2256

859

850

1,505

3КМ-6

45

54

2900

-

А2-61-2

17

777

454

390

0,196

- » -



3КМ-6а

40

41,5

2900

-

А2-61-2

17

777

454

390

0,196

- » -



4КМ-8

90

55

2900

-

А2-62-2

22

815

485

390

0,204

- » -



4КМ-8а

90

43

2900

-

А2-61-2

17

777

485

390

0,197

- » -



4КМ-12

90

34

2900

-

А2-61-2

17

777

475

380

0,195

- » -



4КМ-12а

85

25,6

2900

-

А2-61-2

17

777

475

380

0,195

- » -



6КМ-12

162

20

1450

-

А2-61-4

17

807

540

430

0,23

- » -



6КМ-12а

150

15

1450

-

А2-61-4

13

807

540

430

0,23

- » -



3К-6

30,6 - 61

58 - 45

2900

8,8 - 12,5

А2-61-2

17

1325

454

510

0,283

- » -



3К-6а

27,7 - 56

46 - 33,5

2900

6,7 - 9

А2-61-2

17

1325

454

510

0,283

- » -



4К-6

65 - 117

98 - 72

2900

29 - 38,2

А2-81-2

55

1570

603

595

0,496

- » -



4К-6а

61 - 108

85 - 64

2900

29,1 - 31

А2-72-2

40

1430

536

540

0,395

- » -



4К8

65 - 112

61 - 45

2900

16,5 - 20,1

А2-62-2

22

1360

485

510

0,295

- » -



4К-8а

61 - 104

49 - 36,5

2900

13,9 - 16,5

А2-62-2

22

1360

485

510

0,295

Катайский насосный завод



4К-12

65 - 112

40 - 27,5

2900

9,8 - 12

А2-61-2

17

1325

473

500

0,283

То же



4К-12а

61 - 100

32,5 - 23

2900

8 - 1,96

А2-61-2

17

1325

473

500

0,283

- » -



6К-8

122 - 198

36,5 - 28

1450

16,5 - 20,7

А2-72-4

30

1470

590

580

0,435

- » -



6К-8а

115 - 184

31 - 24

1450

13,8 - 16,9

А2-71-4

22

1430

590

580

0,40

- » -



6К-8б

106 - 170

26 - 18

1450

10,9 - 14

А2-71-4

22

1430

590

580

0,40

- » -



6К-12

126 - 182

22,5 - 17,5

1450

10 - 11,3

А2-61-4

13

1350

542

550

0,325

- » -



6К-12а

108 - 165

18 - 14

1450

6,8 - 8,5

А2-61-4

13

1350

542

550

0,325

- » -



8К-12

220 - 330

33 - 25

1450

25 - 28,7

А2-81-4

40

1625

693

645

0,545

- » -



8К-12а

194 - 300

27 - 20

1450

18,1 - 21,8

А2-72-4

30

1490

606

590

0,45

- » -



8К-18

220 - 330

20,7 - 15

1450

15,6 - 17,5

А2-71-4

22

1450

618

580

0,410

- » -



8К-18а

200 - 300

17,5 - 13

1450

2,4 - 14

А2-62-4

17

1440

590

580

0,36

- » -



4НКЭ-5Х1

30 - 60

66 - 55

2950

10 - 14,5

КОФ22-2МН

20

1097

555

452

0,426

- » -



30 - 60

57 - 47

2950

8,5 - 12,6

КОФ21-2МН

15

1056

555

452

0,387



25 - 55

50 - 34

2950

5,5 - 10,4

КОФ12-2МН

11

1055

500

410

0,332



5НКЭ-5Х1

40 - 100

112 - 98

2950

27,8 - 43,5

КОФ42-2МН

50

1324

755

600

0,992

- » -



40 - 90

92 - 80

2950

24,2 - 31,6

КОФ41-2МН

40

1264

755

600

0,992



40 - 80

74 - 66

2950

165 - 23,7

КОФ32-2МН

32

1316

700

550

0,758



5НКЭ-9Х1

50 - 95

56 - 40

2950

12 - 17,1

КОФ22-2МН

20

1097

555

457

0,44

Катайский насосный завод



45 - 85

46 - 31

2950

8,7 - 13

КОФ21-2МН

15

1057

555

457

0,404



40 - 80

36 - 28

2950

6,9 - 9

КОФ12-2МН

11

1056

500

415

0,350



6НКЭ-6Х1

60 - 120

128 - 98

2950

36,3 - 60

КОФ51-2МН

75

1306

820

655

1,294

То же



50 - 95

87 - 79

2950

24,7 - 32,6

КОФ41-2МН

40

1282

755

620

0,929



70 - 140

75 - 58

2950

23,6 - 30,7

КОФ41-2МН

40

1272

755

500

0,755



6НКЭ-9Х1

75 - 130

72 - 52

2950

19,7 - 28,4

КОФ32-2МН

32

1323

700

550

0,918

- » -



65 - 120

60 - 42

2950

14,5 - 21,7

КОФ31-2МН

25

1263

670

500

0,685



60 - 110

48 - 38

2950

12,1 - 15,7

КОФ22-2МН

20

1110

555

463

0,457



4НК-5Х1

30 - 60

66 - 47

2950

8,5 - 14,5

ВАО-62-2

17

1675

685

570

0,646

- » -



25 - 55

50 - 42

2950

6,5 - 10,4

ВАО-52-2

13

1647

685

570

0,614



25 - 55

43 - 34

2950

5,5 - 8,5

ВАО-51-2

10

1647

685

570

0,601



5НК-5Х1

40 - 100

112 - 98

2950

27,8 - 43,5

ВАО-82-2

55

1865

770

660

0,970

- » -



40 - 90

92 - 80

2950

24,2 - 31,6

ВАО-81-2

40

1795

770

660

0,930



40 - 80

74 - 66

2950

16,5 - 23,7

ВАО-72-2

30

1735

685

630

0,782



6НК-6Х1

60 - 120

128 - 115

2950

43,5 - 60

ВАО-91-2

75

2053

770

710

1,213

- » -



60 - 110

108 - 98

2950

35,3 - 46,5

ВАО-82-2

55

1883

770

880

0,001



50 - 95

87 - 79

2950

24,7 - 32,6

ВАО-81-2

40

1813

770

680

0,962



6НК-9Х1

70 - 140

75 - 68

2950

22,3 - 30,7

ВАО-81-2

40

1902

770

610

0,942

Катайский насосный завод



65 - 130

65 - 48

2950

16,1 - 25,4

ВАО-72-2

30

1765

765

580

0,780



60 - 120

54 - 38

2950

12,1 - 19,4

ВАО-71-2

22

1705

685

580

0,750



АР-60М

31

20

1450

-

АО2-41-4

4

1059

460

580

0,21





АР-100М

97

30

1450

-

АО2-62-4

17

1385

562

700

0,44





АР-150М

180

40

1470

-

АО2-81-4

40

1565

714

800

0,69

Бобруйский машиностроительный завод



12ГР-8Т2

1000 - 1500

79 - 70

980

-

А13-46-6

630

4135

1620

1880

9,26



КВН-4

20

Вакуум 440

1450

-

АО2-22-4

1,5

740

304

340

0,113

Ливгидромаш











ВАО-22-4

1,5

785

304

340

0,135











КОМ-21-4

1,5

808

356

340

0,115



КВН-8

40

440

1450

-

АО2-22-4

2,2

775

338

340

0,125

- » -











ВАО-31-4

2,2

775

338

340

0,145











КОМ-22-4

2,2

865

356

340

0,125



РМК-4

1620 - 0

0 - 96 % вакуума

690 - 735

-

А3-315 S-8 АО3-315-М1-8

90

3128

1653

1200

2,42

Лебедянский машиностроительный завод











90

3128

1648

1200

2,59



Насосы вертикальные



КсВ200-210

200

210

1480

-

АВ-113-4

250

1500

1200

3490

4,9

Сумской насосный завод



КсВ300-160

300

160

1480

-

АВ-113-4

250

1500

1250

3340

4,66



КсВ500-85

500

85

970

-

АОВ-104-61

200

1600

1500

3640

5,77



20НА-22Х3

600

65

1485

-

МА37-52/4ВП

160

Æ 1040

Æ 1040

4867

3,43

То же











МА37-52/4ВП

160

Æ 1040

Æ 1040

5909

3,565











МА37-52/4ВП

160

Æ 1040

Æ 1040

6951

3,81











МА37-52/4ВП

160

Æ 1040

Æ 1040

7993

4,05











МА37-52/4ВП

160

Æ 1040

Æ 1040

9035

4,29











МА37-52/4ВП

160

Æ 1040

Æ 1040

10078

4,53











МА37-52/4ВП

160

Æ 1040

Æ 1040

11119

4,771











МА37-52/4ВП

160

Æ 1040

Æ 1040

12161

5,005



12НА-22Х6

150

54

1470

-

КОФ-31-4

25

600

600

4601

1250

Лебедянский машиностроительный завод











КОФ-31-4

25

600

600

5851

1,353











КОФ-31-4

25

600

600

7101

1,408











КОФ-31-4

25

600

600

8351

1,498











КОФ-31-4

25

600

600

9601

1,539











КОФ-31-4

25

600

600

10851

1,656











КОФ-31-4

25

600

600

12101

1,701











КОФ-32-4

32

600

600

4576

1,320











КОФ-32-4

32

600

600

5826

1,423











КОФ-32-4

32

600

600

7076

1,478











КОФ-32-4

32

600

600

8326

1,568











КОФ-32-4

32

600

600

9576

1,609











КОФ-32-4

32

600

600

10826

1,726











КОФ-32-4

32

600

600

1207

1,771



12КМ-15

450

30

1470

41 - 52,5

АО2-92-4

100

1100

1000

3238

1,835

Южгидромаш



12КМ-15а

290

39

1470

36

АО2-92-4

100

1100

1000

3238

1,835

То же



12КМ-20

430

18

1500

24,5

П-82-83

100

1100

1000

2990

1,6

- » -



12КМ-20а

300

18

1500

19

П-82-83

100

1100

1000

2990

1,6

- » -



* Масса насоса без электродвигателя.

Приложение 4

АКТ ГОТОВНОСТИ ФУНДАМЕНТА НАСОСНОГО АГРЕГАТА К ПРОИЗВОДСТВУ МОНТАЖНЫХ РАБОТ

Гор. (пос.) ________________________________________________________________

(местонахождение)

Электростанция (заказчик) __________________________________________________

Фундамент агрегата ст. № ___________________________________________________

Настоящий акт составлен в том, что фундамент под насос ст. № __________________,

выполненный по проекту ___________________________________________________

__________________________________________________________________________

(№ чертежа, дата его составления и наименование проектной организации)

соответствует основным и привязочным размерам проекта и готов к производству монтажных работ

Особые замечания _________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

Приложения: 1) Исполнительная схема _______________________________________

2) ________________________________________________________________________

3) ________________________________________________________________________

Представители:

__________________________________________________________________________

(строительной организации) (должность, фамилия, имя, отчество) (подпись)

__________________________________________________________________________

(монтажной организации) (должность, фамилия, имя, отчество) (подпись)

__________________________________________________________________________

(технадзор заказчика) (должность, фамилия, имя, отчество) (подпись)

Приложение 5

МОНТАЖНЫЙ ФОРМУЛЯР

Тип насоса _________________________________________________________________

Завод-изготовитель _________________________________________________________

Заводской № _______________________________________________________________

Станционный № ____________________________________________________________

Электростанция ____________________________________________________________

Зазоры в подшипниках скольжения

№ подшипников от двигателя

Верхние зазоры

Боковые зазоры

Натяг крышки С

со стороны двигателя

с противоположной стороны

со стороны двигателя

с противоположной стороны

б1

в1

б2

в2

































Результаты центровки валов насоса и электродвигателя

Зазоры между полумуфтами

Представитель, Заказчик

Фамилия

Дата

Подпись

Завод-изготовитель







Монтажная организация







Дополнительно для насосов типа МС

1 - нормальное положение ротора; 2 - аварийное положение ротора; 3 - замерить и записать фактическое положение

Дополнительно для насосов типа МСК

Дополнительно для сетевых насосов типа СЭ

СОДЕРЖАНИЕ

Введение. 1

1. Краткое описание насосов и их технические характеристики. 1

1.1. Насосы горизонтальные с горизонтальным разъемом корпуса и секционные. 2

1.2. Насосы горизонтальные консольные. 12

1.3. Насосы вертикальные. 15

2. Организационно-техническая подготовка к монтажу. 19

2.1. Техническая документация. 19

2.2. Поставка, приемка, хранение и сдача оборудования в монтаж.. 19

2.3. Приемка фундамента и подготовка его к монтажу. 20

2.4. Подготовка рабочего места и оборудования к монтажу. 21

3. Монтаж насосов. 22

3.1. Общие указания. 22

3.2. Монтаж горизонтальных насосов, собранных с электродвигателями на общей фундаментной раме или плите. 24

3.3. Монтаж горизонтальных насосов, поставляемых отдельно от электродвигателей. 25

3.4. Монтаж вертикальных насосов. 28

3.5. Центровка агрегата и соединение полумуфт. 30

3.6. Монтаж трубопроводов. 34

4. Опробование насосов после монтажа. 35

5. Указания по разборке и сборке насосов. 36

5.1. Общие указания. 36

5.2. Разборка и сборка насосов с горизонтальным разъемом корпуса (типы кс, в, нмк, ксд, ндн, ндс, ндв, д, сэ и др.) 38

5.3. Разборка и сборка насосов секционного типа. 39

5.4. Разборка и сборка консольных насосов. 43

5.5. Разборка и сборка вертикальных насосов. 47

5.6. Разборка и сборка вихревых и плунжерных насосов. 51

Приложение 1. Обозначение насосов. 54

Приложение 2. Краткое описание торцовых уплотнений. 57

Приложение 3. Техническая характеристика насосов. 59

Приложение 4. Акт готовности фундамента насосного агрегата к производству монтажных работ. 67

Приложение 5. Монтажный формуляр. 68







© 2013 Ёшкин Кот :-)
