МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР



МЕТОДИЧЕСКИЕ УКАЗАНИЯ

СИСТЕМА ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
И РЕМОНТА ОБОРУДОВАНИЯ
ЭЛЕКТРОСТАНЦИЙ.

ПОРЯДОК ОБОЗНАЧЕНИЯ
ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ



РДМУ 34-38-011-86





СЛУЖБА ПЕРЕДОВОГО ОПЫТА ПО «СОЮЗТЕХЭНЕРГО»



Москва           1988



РАЗРАБОТАНО Центральным конструкторским бюро ВПО «Союзэнергоремонта»

ИСПОЛНИТЕЛИ Ю.В. ТРОФИМОВ, В.Л. ЗИЛЬБЕРМАН, Т.О. ВИХНОВИЧ

УТВЕРЖДЕНО Министерством энергетики и электрификации СССР 11.12.86 г.

Заместитель министра                                       В.А. ЛУКИН



МЕТОДИЧЕСКИЕ УКАЗАНИЯ.

СИСТЕМА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА ОБОРУДОВАНИЯ ЭЛЕКТРОСТАНЦИЙ.

ПОРЯДОК ОБОЗНАЧЕНИЯ ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

РДМУ 34-38-011-86

Взамен

РДМУ 34-38-011-79

Срок введения установлен

с 01.04.87 г.

Настоящие методические указания (МУ) устанавливают порядок обозначения технологической документации, разрабатываемой для ремонта оборудования электростанций.

Методические указания обязательны для всех предприятий и организаций ВПО «Союзэнергоремонт», производственно-ремонтных предприятий энергосистем, электростанций Минэнерго СССР.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Каждому разработанному и выпускаемому в обращение (в отрасли, на предприятии) технологическому документу (в дальнейшем - документу) должно быть присвоено обозначение.

Обозначение, присвоенное одному документу, не допускается для обозначения другого документа.

1.2. При ссылках на документы следует указывать их обозначение без сокращений и изменений.

1.3. Документы при заимствовании сохраняют присвоенное им обозначение.

1.4. Основные требования к системе обозначений технологической документации по ГОСТ 3.1201-85.

2. СИСТЕМА ОБОЗНАЧЕНИЯ ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ.

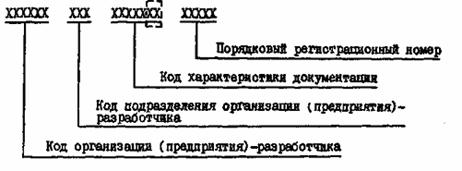

2.1. Для комплектов документации на изделие, комплектов документов на процессы (операции) и отдельных видов документов устанавливается следующая структура и длина кодового обозначения:

После кода организации (предприятия)-разработчика, кода подразделения организации (предприятия)-разработчика и кода характеристики документации следует проставлять точку.

2.2. В соответствии с отраслевым классификатором предприятий и организаций Минэнерго СССР (НПО) установлены следующие признаки организации (предприятия)-разработчика:

главное управление, всесоюзное промышленное объединение;

трест, производственное объединение, районное энергетическое управление, производственное энергетическое объединение или проектно-конструкторская организация;

организация, предприятие и т.д.

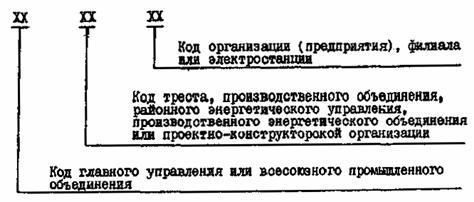

2.3. В соответствии с КПО Минэнерго СССР устанавливается следующая структура и длина кода организации (предприятия)-разработчика:

2.4. В документации, не подлежащей передаче на другое предприятие, допускается код организации (предприятия)-разработчика не проставлять.

2.5. В соответствии с «Отраслевым классификатором структурных подразделений предприятий и организаций электроэнергетики» (КСПЭ) устанавливаются следующие признаки подразделения организации (предприятия)-разработчика:

группа структурного подразделения;

подразделение производственных единиц предприятий и организаций Минэнерго СССР.

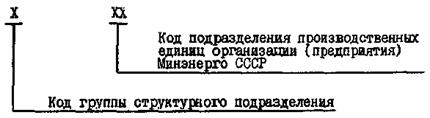

2.6. В соответствии с КСПЭ устанавливается следующая структура и длина кода подразделения организации (предприятия)-разработчика:

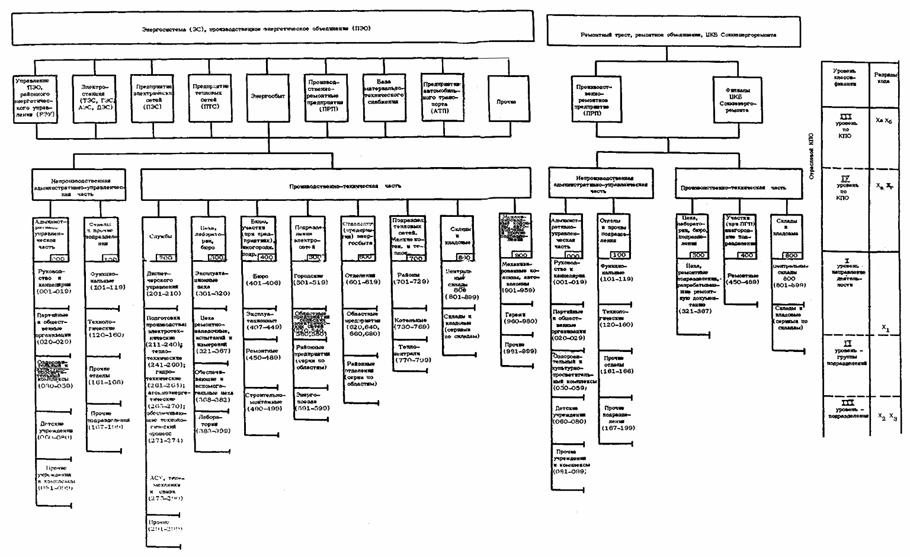

Схема структурных подразделений организаций (предприятий) Минэнерго СССР представлена в справочном приложении 1 (см. вклейку).

2.7. Если организация или предприятие ведет учет обозначений централизованно, то допускается в обозначении документа код подразделения организации или предприятия-разработчика не указывать.

2.8. Устанавливается следующая структура и длина кода характеристики документации:

2.8.1. Код вида документации присваивает разработчик документации по ГОСТ 3.1201-85, табл. 1.

В дополнение к табл. 1 вводится код карты измерений (КИ)-68.

2.8.2. Код вида технологического процесса по организации присваивается по ГОСТ 3.1201-85, табл. 2.

2.8.3. Код вида технологического процесса по методу выполнения присваивается по ГОСТ 3.1201-85, табл. 3, проставляется по Общесоюзному классификатору технологических операций машиностроения и приборостроения (ОКТО) и соответствует первой ступени классификации.

В дополнение к табл. 3 код 88 следует проставлять также и для метода разборки.

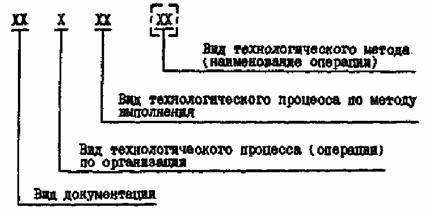

2.8.4. Код характеристики документации состоит из пяти знаков.

При необходимости (по усмотрению разработчика) указания вида технологического метода (наименования операции) в структуру обозначения характеристики допускается вводить дополнительный признак с увеличением кодового обозначения на два знака.

Вид технологического метода (наименование операции) соответствует второй ступени классификации по ОКТО.

3. ПРАВИЛА ПРИСВОЕНИЯ ОБОЗНАЧЕНИЯ. ПОРЯДОК УЧЕТА ОБОЗНАЧЕНИЙ И ПРИМЕНЯЕМОСТИ ДОКУМЕНТАЦИИ

3.1. Код организации (предприятия)-разработчика следует присваивать по КПО Минэнерго СССР.

3.2. Код подразделения организации (предприятия)-разработчика энергосистем, электростанций и подстанций следует присваивать по КСПЭ.

3.3. Коды и наименования подразделений ремонтных предприятий ВПО «Союзэнергоремонт» следует присваивать в соответствии с обязательным приложением 2 (выкопировка из КСПЭ).

В КСПЭ даны типовые (наиболее распространенные) наименования структурных подразделений. Если наименования отличаются от приведенных, то они записываются в соответствии с принятыми в данной организации (предприятии).

3.4. Код характеристики документации присваивается по ГОСТ 3.1201-85.

3.5. Порядковые регистрационные номера присваивают подразделения-разработчики технологической документации.

3.6. Обозначения следует регистрировать в карточках учета обозначений документов (КУОД).

Допускается регистрацию обозначений вести в журнале.

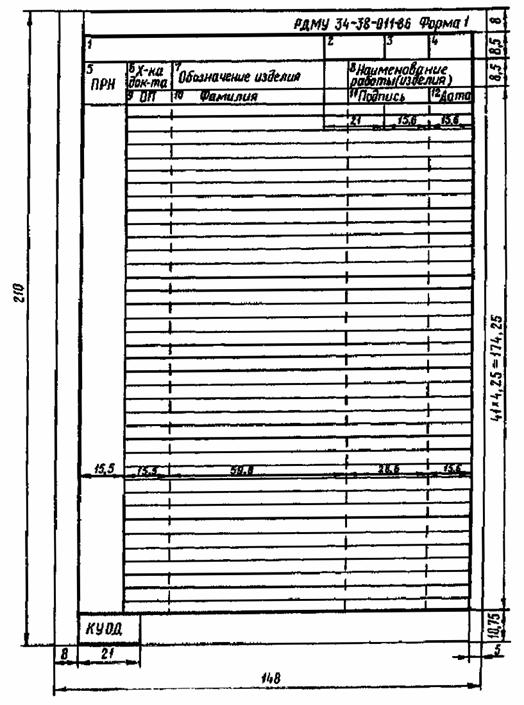

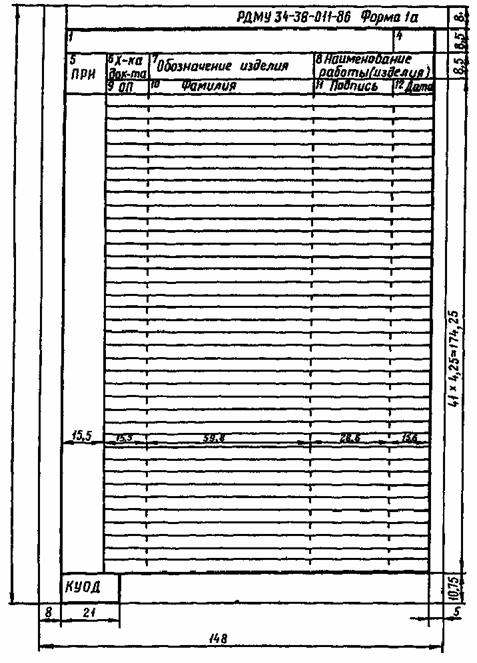

3.6.1. Оформление КУОД следует выполнять по формам 1 и 1а настоящих МУ.

3.6.2. Графы форм КУОД следует заполнять в соответствии с табл. 1.

Таблица 1

Номер графы

Наименование графы

Содержание информации

1

-

Вид документации

Например: комплект технологических документов, или маршрутная карта, или карта эскизов и т.д.

2

-

Код вида документации

3

-

Общее количество листов КУОД. Заполняется по усмотрению ответственного подразделения за ведение КУОД

4

-

Порядковый номер страницы КУОД

5

ПРН

Порядковый регистрационный номер документа

6

-

Код характеристики документации

7

Обозначение изделия

Обозначение изделия (составных частей изделия) по конструкторской документации

8

Наименование работы (изделия)

Наименование работы или наименование изделия (составной части изделия) по конструкторской документации.

Допускается использовать для записи последующую строку (строки)

9

ОП

Обозначение подразделения предприятия, откуда поступил документ для регистрации

10

Фамилия

Фамилия лица, регистрирующего документ

11

Подпись

Подпись лица, регистрирующего документ

12

Дата

Дата регистрации документа

До введения Классификатора ЕСКД в отрасли наименование работы или наименование изделия следует писать в графах 7 - 8.

3.6.3. При заполнении КУОД перед началом регистрации какого-либо вида документа в первой строке следует писать обозначение комплекта технологической документации (обозначение необходимо подчеркнуть сплошной тонкой линией, которая не должна совпадать с линией строки и не быть ниже строки). После обозначения комплекта оставить одну строку свободной, и затем записать все документы данного вида, входящие в комплект.

3.6.4. Допускается изменять высоту строки в формах с 4,25 до 8,5 мм с соответствующим уменьшением числа строк.

3.6.5. При рукописном способе заполнения КУОД линейные размеры граф допускается округлять до целого числа.

3.6.6. Пример оформления КУОД приведен в рекомендуемом приложении 3.

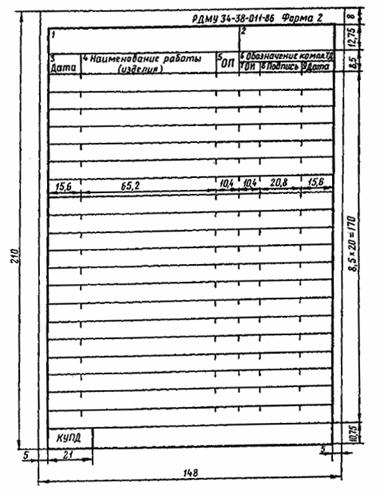

3.7. Учет применяемости документов следует выполнять на карточках учета применяемости документов (КУПД) по форме 2 настоящих МУ.

3.7.1. Заполнение формы 2 следует выполнять в соответствии с табл. 2.

Таблица 2

Номер графы

Наименование графы

Содержание информации

1

-

Наименование документации на типовые или групповые технологические процессы (операции)

2

-

Полное обозначение документации

3

Дата

Дата внесения обозначения работы (изделия) в КУПД

4

Наименование работы (изделия)

Наименование работы или наименование изделия

6

Обозначение комплекта ТД

Обозначение технологического процесса или изделия по конструкторскому документу

6

ОП

Обозначение подразделения предприятия (организации), где применяется данный документ

7

ОИ

Номер извещения об изменениях, вносимых в технологический или конструкторский документ

8

Подпись

Подпись лица, внесшего изменения в технологический или конструкторский документ

9

Дата

Дата внесения изменений

3.7.2. При рукописном способе заполнения КУПД линейные размеры граф допускается округлять до целого числа.

3.7.3. Запись информации в КУПД следует выполнять с интервалом в 2 - 3 строки, оставляя место для внесения изменений.

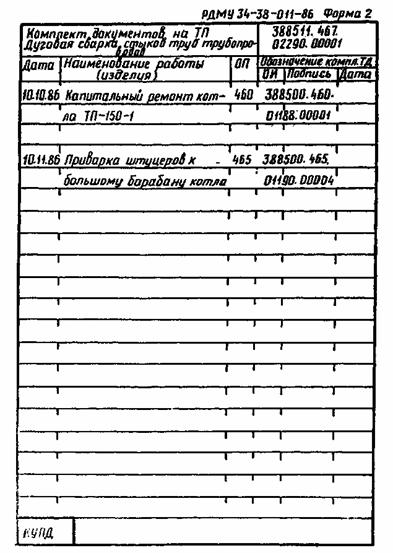

3.7.4. Пример оформления КУПД приведен в рекомендуемом приложении 4.

Приложение 1

Справочное





3.8. Примеры обозначения документов:

388500.345.1018509.00083

Кодовое обозначение читается следующим образом:

38 - ВПО «Союзэнергоремонт»;

85 - ЦКБ Союзэнергоремонта;

00 - ЦКБ Союзэнергоремонта - московское отделение;

345 - отдел электрических машин и измерительных систем;

10 - маршрутная карта;

1 - единичный процесс;

85 - электромонтаж;

09 - бандажирование;

00083 - порядковый регистрационный номер документа.

388510.323.55288.00101

Кодовое обозначение читается следующим образом:

38 - ВПО «Союзэнергоремонт»;

85 - ЦКБ Союзэнергоремонта;

10 - Кишиневский филиал;

323 - конструкторско-технологический отдел турбинного вспомогательного оборудования;

55 - карта типового (группового) технологического процесса;

2 - типовой процесс;

88 - сборка;

00101 - порядковый регистрационный номер документа.

381004.465.02001.00145

Кодовое обозначение читается следующим образом:

38 - ВПО «Союзэнергоремонт»;

10 - Союзэнергоремтрест;

04 - Каунасэнергоремонт;

465 - участок по ремонту турбинного оборудования;

02 - комплект документов технологического процесса;

0 - без указания вида технологического процесса по организации;

01 - общего назначения;

00145 - порядковый регистрационный номер документа.

В примерах первые шесть разрядов присвоены по КПО, следующие три по КСПЭ или по приложению 2, последующие пять цифр - по соответствующим таблицам ГОСТ 3.1201-85. Порядковые регистрационные номера присвоены условно.

Приложение 2

Обязательное

КОДЫ И НАИМЕНОВАНИЯ ПОДРАЗДЕЛЕНИЙ РЕМОНТНЫХ ПРЕДПРИЯТИЙ ВПО «СОЮЗЭНЕРГОРЕМОНТ» ПО КСПЭ

Код

Полное наименование

1

Х2 Х3





Цеха (мастерские) ремонтно-наладочные, испытаний и измерений; подразделения, разрабатывающие ремонтную документацию

3

22

Цех (мастерская) по ремонту оборудования; цех ремонтно-машинный



23

Ремонтно-турбинный цех; цех по ремонту турбинного оборудования; подразделение, разрабатывающее документацию на ремонт турбинного оборудования



24

Цех наладки и испытаний котлотурбинного оборудования



25

Цех по ремонту электрооборудования; электроремонтный цех



26

Цех наладки и испытаний теплового оборудования; цех наладки и испытаний оборудования



27

Цех по ремонту теплооборудования (тепломеханического оборудования); котельно-механический цех; цех по ремонту котельного оборудования; подразделение, разрабатывающее документацию на ремонт котельного оборудования; ремонтно-котельный цех



28

Цех тепловой автоматики и измерений



29 - 37

Цеха централизованного ремонта оборудования (цех централизованного ремонта и эксплуатации; цех централизованного ремонта)

3

38

Механическая мастерская с ремонтно-строительной группой



39 - 40

Резерв



42

Цех контрольно-измерительных приборов; цех по ремонту контрольно-измерительных приборов (КИП) и автоматики



44

Механосборочный цех



45

Цех по ремонту генераторов; подразделение, разрабатывающее документацию на ремонт генераторов



46

Ремонтно-производственная база



50

Цех по ремонту трансформаторов; подразделение, разрабатывающее документацию на ремонт трансформаторов



51

Цех по ремонту электродвигателей; подразделение, разрабатывающее документацию на ремонт электродвигателей



52 - 59

Цех по ремонту зданий и сооружений (№ или название)



60

Ремонтный цех



61

Ремонтно-строительный цех



64

Цех по ремонту контрольно-измерительных приборов и автоматики; подразделение, разрабатывающее документацию на ремонт контрольно-измерительных приборов и автоматики

3

69

Цех тепловых сетей



70

Подразделение, разрабатывающее документацию на ремонт трубопроводной арматуры



71

Подразделение, разрабатывающее документацию на ремонт тепловой изоляции и обмуровки



72

Топливно-транспортный цех



73

Пылеприготовительный цех



76

Подразделение, разрабатывающее документацию на ремонт оборудования атомных электростанций





Ремонтные участки, иногородние подразделения, разрабатывающие ремонтную документацию

4

60

Участок по ремонту котельного оборудования; иногороднее подразделение, разрабатывающее документацию на ремонт котельного оборудования



65

Участок по ремонту турбинного оборудования



66

Участок по ремонту генераторов, трансформаторов, распредустройств; иногороднее подразделение, разрабатывающее документацию на ремонт распредустройств



67

Иногороднее подразделение, разрабатывающее документацию на ремонт трубопроводов



68

Иногороднее подразделение, разрабатывающее документацию на ремонт насосов



70

Участок по ремонту энергооборудования тепловой автоматики и измерений



71

Участок по ремонту нестандартного оборудования

Приложение 3

Рекомендуемое

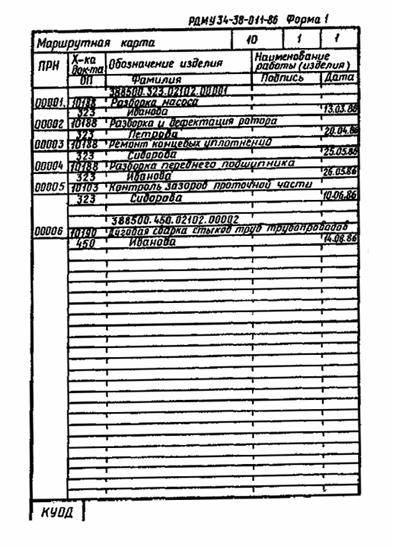

ПРИМЕР ОФОРМЛЕНИЯ КАРТОЧКИ УЧЕТА ОБОЗНАЧЕНИЯ ДОКУМЕНТАЦИИ

Приложение 4

Рекомендуемое

ПРИМЕР ОФОРМЛЕНИЯ КАРТОЧКИ УЧЕТА ПРИМЕНЯЕМОСТИ ДОКУМЕНТАЦИИ



СОДЕРЖАНИЕ

1. Общие положения. 1

2. Система обозначения технологической документации. 1

3. Правила присвоения обозначения. Порядок учета обозначений и применяемости документации. 3

Приложение 1. Отраслевой классификатор структурных подразделений предприятий и организаций электроэнергетики минэнерго ссср. 8

Приложение 2. Коды и наименования подразделений ремонтных предприятий впо «союзэнергоремонт» по кспэ.. 10

Приложение 3. Пример оформления карточки учета обозначения документации. 11

Приложение 4. Пример оформления карточки учета применяемости документации. 12
