ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ

1.01.01.70

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС
ПО ОБРАТНОЙ ЗАСЫПКЕ КОТЛОВАНА
С ФУНДАМЕНТАМИ ПРОМЫШЛЕННОГО ЦЕХА
ГРУНТОМ
II ГРУППЫ

МОСКВА - 1989

РАЗРАБОТАНА

ВНИПИИСТРОМСЫРЬЕ

Главный инженер института      Р.А. Родин

Главный инженер проекта          В.Н. Бауман

ОДОБРЕНА

Отделом организации и технологии строительного производства Госстроя СССР

Письмо от 14.09.1988 г. № 23-532

Введена в действие с 01.01.1989 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовую технологическую карту рекомендуется использовать при работах по обратной засыпке котлованов глубиной до 5 м и объемом работ до 50 тыс. м3 в промышленном и гражданском строительстве.

1.2. Карта может быть использована для грунтов I - III групп.

1.3. В данной технологической карте приведен пример обратной засыпки котлована с параметрами:

глубина 5,0 м; ширина 91,5 м;

длина 84,0 м; заложение откосов 1:0,75.

Объем обратной засыпки грунта 34220 м3.

1.4. Обратная засыпка котлована осуществляется в средней зоне СССР при положительных температурах воздуха.

1.5. При привязке технологической карты к конкретному котловану с фундаментами промышленного цеха необходимо скорректировать объемы работ, группы грунтов, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных и основных операций.

2.2. К подготовительным операциям относятся:

устройство освещения мест разработки и укладки грунта;

устройство временных землевозных дорог;

опытное уплотнение грунта.

2.3. К основным операциям относятся:

разработка грунта в карьере;

обратная засыпка котлована.

2.4. Состав вариантов комплексов машин, применяемых для выполнения основных процессов

Таблица 1

Технологические операции

Варианты комплексов машин

1

2

3 (аналог)

Разработка грунта в карьере

Экскаватор ЭО-4121Б прямая лопата.

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Виброкаток ДУ-47Б

Экскаватор ЭО-5111Е прямая лопата.

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Виброкаток ДУ-47Б

Экскаватор ЭО-5111Б прямая лопата.

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Виброкаток ДУ-47Б

Обратная засыпка котлована

Экскаватор ЭО-4121Б с грейфером.

Экскаватор ЭО-4121Б с гидромолотом СП-62

Бульдозер ДЗ-42.

Электротрамбовки ИЭ-4504

Экскаватор ЭО-5111Е с грейфером.

Грунтоуплотняющая машина ДУ-12В

Бульдозер ДЗ-42.

Электротрамбовки

ИЭ-4504

Экскаватор ЭО-5111Б с грейфером.

Экскаватор ЭО-5111Б, оснащенный драглайном с трамбующей плитой массой 3,5 т

Бульдозер ДЗ-42.

Электротрамбовки ИЭ-4504

Ведущими машинами в комплексе машин являются:

в варианте 1 - экскаватор ЭО-4121Б, оборудованный прямой лопатой. Ковш - 0,65 м3;

в варианте 2 - экскаватор ЭО-5111Е, оборудованный прямой лопатой. Ковш - 1,0 м3;

в варианте 3 - экскаватор ЭО-5111Б, оборудованный прямой лопатой. Ковш - 1,0 м3

2.5. Технология производства работ для варианта 1.

Обратная засыпка котлована производится грунтом II группы, разрабатываемым в карьере (резерве) экскаватором ЭО-4121Б, оборудованным прямой лопатой. Грунт грузится в автомобили-самосвалы КрАЗ-256Б, транспортируется к месту укладки и разгружается на бровке котлована.

В связи со стесненностью производства работ обратная засыпка котлована выполняется с разбивкой последнего на четыре зоны.

В зоне № 1 - грунт подается в котлован бульдозером ДЗ-42 с разравниванием вручную слоями 0,35 м и уплотнением электротрамбовками ИЭ-4504. Расстояние между проходами электротрамбовки должно быть не более 0,45 м. Минимальное расстояние от электротрамбовки до строительных конструкций (обрез фундамента) составляет 0,2 м, а над фундаментом 0,5 м.

В зоне № 2 - грунт подается в котлован экскаватором ЭО-4121Б, оборудованным грейфером, с разравниванием грунта вручную и уплотнением электротрамбовками ИЭ-4504.

В зоне № 3 - грунт подается в котлован бульдозером ДЗ-42 с разравниванием грунта им же слоями 0,7 м и уплотнением гидромолотом СП-62,навешенным на экскаваторе ЭО-4121Б.

В зоне № 4 - грунт подается в котлован экскаватором ЭО-4121Б, оборудованным грейфером. Разравнивание грунта вручную с уплотнением гидромолотом СП-62. Минимальное расстояние от трамбовки гидромолота СП-62 до строительных конструкций (обреза фундамента) составляет 0,6 м, а над фундаментом 0,9 м.

Количество проходов электротрамбовки ИЭ-4504 и количество ударов гидромолота СП-62 для достижения проектной плотности грунта должно устанавливаться опытным путем при оптимальной влажности грунта. При недостаточной влажности грунта его необходимо увлажнять в местах разработки.

2.6. Обратная засыпка котлована выполняется (при работе в одну смену) для варианта 1 следующим составом:

а) При разработке грунта в карьере:

машинист экскаватора 6 разряда                                        - 1;

машинист автогрейдера 6 разряда                                      - 1;

водители автомобилей-самосвалов III класса                   - 3;

водитель поливочной машины III класса                          - 1;

машинист виброкатка 5 разряда                                         - 1.

б) При обратной засыпке котлована:

машинисты экскаватора 6 разряда                                      - 3;

машинист бульдозера 6 разряда                                          - 1;

землекопы I разряда                                                             - 2;

землекопы III разряда                                                           - 4.

2.7. Контроль качества выполняемых работ

Таблица 2

Наименование операций, подлежащих контролю

Контроль качества выполнения операций

производителем работ

мастером

Состав

Инструмент

Время

Привлекаемые службы

Разбивка зон обратной засыпки котлована

-

Точность выноса

Теодолит, стальная рулетка

До начала обратной засыпки

Геодезическая



Обратная засыпка котлована

Качество грунта и его влажность, толщина отсыпаемых слоев грунта, плотность скелета грунта в соответствии с проектом

Плотномер, металлический щуп

В процессе обратной засыпки

Грунтовая лаборатория

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

3.1. В соответствии с принятыми вариантами комплексов машин (табл. 1) и на основании калькуляций затрат труда в табл. 3 приведены сравнительные технико-экономические показатели эффективности вариантов.

Таблица 3

Наименование работ

Варианты комплексов механизации работ

1

2

3

Объем работ, м3

34220

34220

34220

Общая трудоемкость, чел.-дн.

933,86

1019,56

1082,96

То же, на 1000 м3, чел.-ч

223,77

244,31

259,50

Затраты машинного времени на весь объем работ, маш.-смен.

883,7

888,3

885,0

Продолжительность процесса при двухсменной работе, день

36

42

42

Выработка на 1 маш.-ч, м3

4,72

4,69

4,71

Стоимость затрат труда на весь объем работ, руб.

7358,30

8203,06

8758,38

То же, на 1000 м3, руб.

215,02

239,71

255,94

Приведенные затраты на весь объем работ, руб.

46607,64

36649,62

39113,46

То же, на 1000 м3, руб.

1362,00

1071,00

1143,00

Эффективность в сравнении с аналогом на 1000 м3 грунта, руб.

-219

+72



Прямые затраты на 1000 м3 грунта, руб.

1238,00

951,00

1014,00

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструментах и приспособлениях

Таблица 4

Наименование машин, оборудования, инструментов и приспособлений

Тип

Марка

ГОСТ

Количество машин для вариантов механизации, шт.

Техническая характеристика

1

2

3

Экскаватор универсальный

Одноковшовый гидравлический на гусеничном ходу

ЭО-4121Б

22894-77

1

-

-

Оборудован прямой лопатой. Ковш - 1 м3

Экскаватор универсальный

Одноковшовый канатный на гусеничном ходу

ЭО-5111Е

17343-83

-

1

-

Оборудован прямой лопатой. Ковш - 1 м3

Экскаватор универсальный

Одноковшовый канатный на гусеничном ходу

ЭО-5111Б

17343-83

-

-

1

Оборудован прямой лопатой. Ковш - 1 м3

Экскаватор универсальный

Одноковшовый гидравлический на гусеничном ходу

ЭО-4121Б

22894-77

1

-

-

Оборудован грейфером. Ковш - 0,65 м3

Экскаватор универсальный

Одноковшовый канатный на гусеничном ходу

ЭО-5111Е

17343-83

-

1

-

Оборудован грейфером. Ковш - 1 м3

Экскаватор универсальный

Одноковшовый канатный на гусеничном ходу

ЭО-5111Е

17343-83

-

-

1

Оборудован грейфером. Ковш - 1 м3

Экскаватор универсальный

Одноковшовый гидравлический на гусеничном ходу

ЭО-4121Б

22894-77

2

-

-

Оборудован гидромолотом СП-62

Экскаватор универсальный

Одноковшовый канатный на гусеничном ходу

ЭО-5111Б

17343-83

-

-

1

Оборудован трамбовочной плитой массой 3,5 т

Трамбовочная машина

На тракторе класса 10 т

ДУ-12В

-

1

-

Трактор Т-130. Масса плит 6,3 т

Электротрамбовка



ЭИ-4504

20773-75









Поливочная машина на шасси ЗИЛ-130



ПМ-130Б

1

1

1

Вместимость цистерны 6000 л

Автогрейдер среднего типа

Самоходный

ДЗ-31-1

9420-79

1

1

1

Мощность двигателя 96 кВт, длина отвала 3700 мм

Бульдозер с неповоротным отвалом, управление гидравлическое

На тракторе класса 10 т

ДЗ-42

1

1

1

Трактор ДТ-75 ВР-С2

Каток

Вибрационный самоходный двухвальцовый с гладкими вальцами

ДУ-47Б

1

1

1

Мощность двигателя 37 кВт, масса 6 - 8 т

Автомобиль-самосвал

Трехосный

КрАЗ-256Б

3

2

2

Грузоподъемность 12 т

Теодолит



Т-15

10529-86

1

1

1



Нивелир



Н-10

10528-76

1

1

1



Рейка нивелирная



РН-10

11158-83

2

2

2



Вешка геодезическая

Стандартная



3

3

3



Рулетка измерительная металлическая

Стандартная

РС-20

7502-80

1

1

1



Плотномер



ПГМ-1

1

1

1



Влагомер



НВУ-1

26375-84

1

1

1



4.2. Потребность в эксплуатационных материалах приведена в табл. 5.

Таблица 5

Наименование механизмов и эксплуатационных материалов

Нормы на час работы машины, кг

Количество на принятый объем работ по вариантам, кг

1

2

3

Экскаватор ЭО-4121Б









Дизельное топливо

5,50

10681

-

-

Бензин

0,16

311

-

-

Моторное масло

0,27

524

-

-

Трансмиссионное масло

0,03

58

-

-

Консистентная смазка

0,16

311

-

-

Экскаватор ЭО-5111Е









Дизельное топливо

6,2

-

4439

-

Бензин

0,18

-

128

-

Моторное масло

0,30

-

215

-

Трансмиссионное масло

0,04

-

29

-

Консистентная смазка

0,18

-

128

-

Экскаватор ЭО-5111Б









Дизельное топливо

6,3

-

-

7957

Бензин

0,19

-

-

240

Моторное масло

0,30

-

-

379

Трансмиссионное масло

0,03

-

-

38

Консистентная смазка

0,18

-

-

227

Трамбовочная машина ДУ-12В









Дизельное топливо

7,1

-

4075

-

Бензин

0,2

-

115

-

Моторное масло

0,29

-

166

-

Трансмиссионное масло

0,09

-

52

-

Консистентная смазка

0,07

-

40

-

Бульдозер ДЗ-42









Дизельное топливо

3,30

1782

1782

1782

Бензин

0,10

54

54

54

Моторное масло

0,16

86

86

86

Трансмиссионное масло

0,04

22

22

22

Консистентная смазка

0,03

16

16

16

Автогрейдер ДЗ-31-1









Дизельное топливо

5,20

2668

2850

2850

Бензин

0,16

82

88

88

Моторное масло

0,25

128

137

137

Трансмиссионное масло

0,07

36

38

38

Консистентная смазка

0,06

31

33

33

Поливочная машина ПМ-130Б









Бензин

4,90

367

367

367

Автомобильное масло

0,11

8

8

8

Автомобиль-самосвал КрАЗ-256Б









Дизельное топливо

6,06

6872

6872

6872

Дизельное масло

0,34

385

385

385

Трансмиссионное масло

0,05

57

57

57

Консистентная смазка

0,04

45

45

45

5. ТЕХНИКА БЕЗОПАСНОСТИ

При выполнении работ по обратной засыпке необходимо руководствоваться требованиями СНиП-III-4-80 «Техника безопасности в строительстве».

ПЛАН КОТЛОВАНА С ФУНДАМЕНТАМИ

ОБЪЕМЫ РАБОТ

№ зоны

Наименование работ

Количество

1

Обратная засыпка котлована суглинком с подачей грунта бульдозером, разравниванием вручную и уплотнением электротрамбовками ИЭ-4504

1940 м3

2

Обратная засыпка котлована суглинком с подачей грунта экскаватором, оборудованным грейфером, разравниванием вручную и уплотнением электротрамбовками ИЭ-4504

9000 м3

3

Обратная засыпка котлована суглинком с подачей грунта бульдозером, разравниванием бульдозером и уплотнением гидромолотом СП-62 (навесным на экскаваторе)

20260 м3

4

Обратная засыпка котлована суглинком с подачей грунта экскаватором, разравниванием вручную и уплотнением гидромолотом СП-62 (навесным на экскаваторе)

3020 м3

Примечание. Условные обозначения и схему засыпки котлована см. на листе 7.

СХЕМА ЗАСЫПКИ КОТЛОВАНА

1 - экскаватор ЭО-4121А, оборудованный грейфером;

2 - экскаватор ЭО-4121А с навесным гидромолотом СП-62;

3 - полосы уплотнения грунта гидромолотом СП-62;

4 - временный отвал грунта (суглинок);

5 - существующие фундаменты;

6 - места подачи грунта в котлован бульдозером;

7 - съезд в котлован;

8 - граница отсыпок грунта в котлован бульдозером и грейфером;

9 - минимальное расстояние гидромолота СП-62 от обреза фундамента;

10 - электротрамбовка ИЭ-4504;

11 - участок подачи грунта в котлован бульдозером ДЗ-42;

12 - участок подачи грунта в котлован экскаватором, оборудованным грейфером

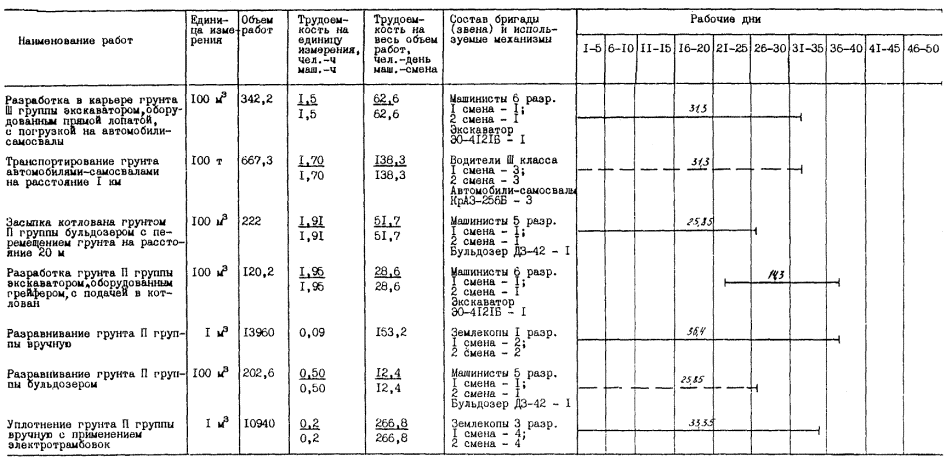

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1

Примечание. Здесь и далее пунктирная линия указывает на неполное использование механизмов в течение смены.

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 1

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-день

маш.-смена

Время пребывания машины на объекте, маш.-смена

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка в карьере грунта III группы экскаватором ЭО-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

Т. 79** вып. 10

100 м3

342,2

1,5

1,5

62,6

62,6

62,6

1-59

544-10

544-10

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

ЕНВ*

100 т

667,3

1,70

1,70

138,3

138,3

187,8

1-44

960-91

1305-93

Засыпка котлована грунтом II группы бульдозером с перемещением грунта на расстояние 20 м

ЕНиР §Е2-1-34, п. 1б, д

100 м3

222

1,91

1,91

51,7

51,7

51,7

1-73,9

386-06

386-06

Разработка грунта II группы экскаватором ЭО-4121Б, оборудованным грейфером, с подачей в котлован

Данные ЦНИИОМТП

100 м3

120,2

1,95

1,95

28,6

28,6

28,6

2-06,7

248-45

248-45

Разравнивание грунта II группы вручную

ЕНиР §Е2-1-57, Т-1, п. 1б

1 м3

13960

0,09

153,2

-

0-05,3

739-88

739-88

Разравнивание грунта II группы бульдозером слоем 0,6 м

Данные ЦНИИОМТП

100 м3

202,6

0,50

0,50

12,4

12,4

51,7

0-45,5

92-18

385-43

Уплотнение грунта II группы вручную с применением электротрамбовок ИЭ-4504

Данные ЦНИИОМТП

1 м3

10940

0,2

0,2

266,8

266,8

266,8

0-14

1531-60

1531-60

Уплотнение грунта II группы гидромолотом СП-62, навешенным на экскаваторе ЭО-4121Б

Данные ЦНИИОМТП

100 м3

232,8

5,13

5,13

145,6

145,6

145,6

5-43,8

1265-97

1265-97

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕНиР §Е17-2

100 м3

34,22

2,17

2,17

9,06

9,06

62,6

1-64

56-12

385-39

Разравнивание бульдозером шлака II группы слоем 0,3 м при устройстве покрытия землевозных дорог

Данные

ЦНИИОМТП

100 м3

10,1

1,35

1,35

1,7

1,7

1,7

1-22,9

12-41

12-41

Уплотнение шлака III группы слоем 0,3 м вибрационным катком ДУ-47Б при 5-и проходах по одному следу

ЕНиР §Е17-7-27

100 м2

33,6

0,31

0,31

1,3

1,3

1,3

0-28,2

9-48

9-48

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

ЕНиР §Е17-20-15

1 км

302,0

1,70

1,70

62,6

62,6

62,6

1-80

543-60

543-60

ИТОГО:









933,86

780,66

923,0



6390-76

7358-30

ЕНВ* - здесь и далее «Единые нормы времени на перевозку грузов автомобильным транспортом и сдельные расценки для оплаты труда водителей»

Т. 79** - здесь и далее сборник «Типовые нормы и расценки...» Минтрансстроя СССР, раздел «Земляные работы»

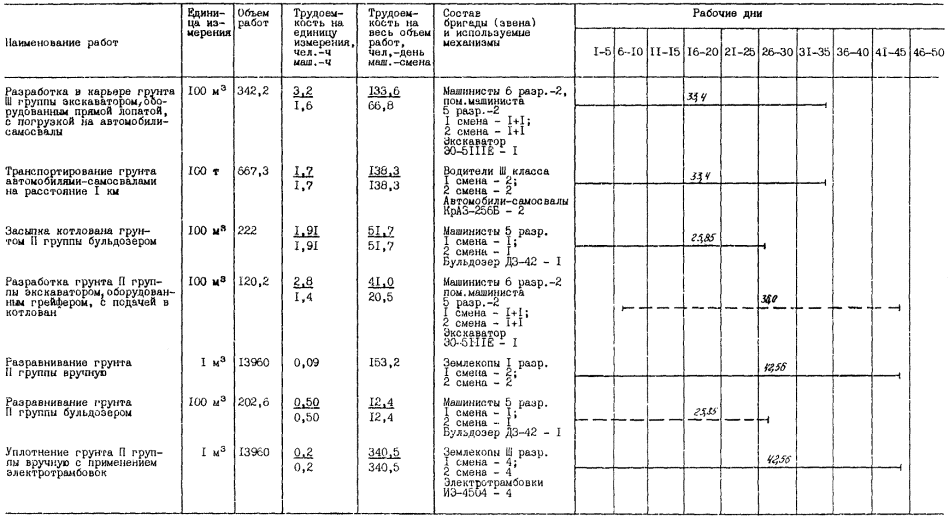

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2

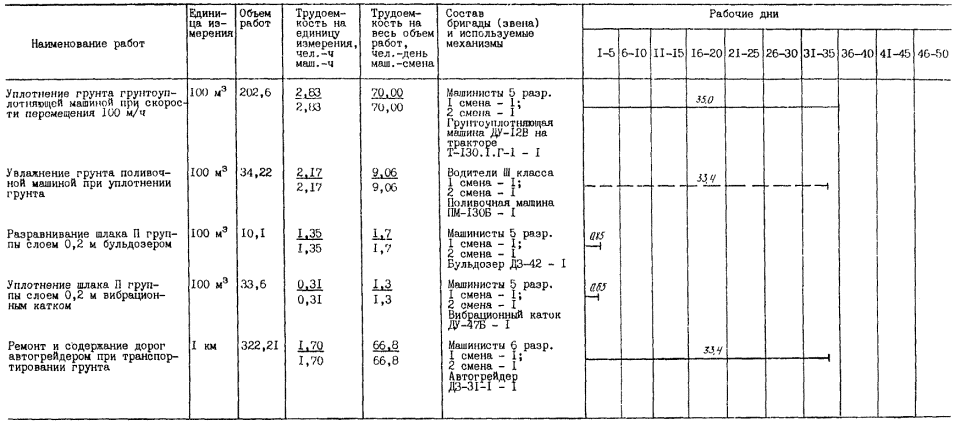

ГРАФИК ПРОИЗВОДСТВА РАБОТ ВАРИАНТ 2 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 2

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-день

маш.-смена

Время пребывания машины на объекте, маш.-смена

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка в карьере грунта III группы экскаватором ЭО-5111Е, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8, т. 3. п. 6в

100 м3

342,2

3,2

1,6

133,6

66,8

66,8

3-15

1077-93

1077-93

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

ЕНВ*

100 т

667,3

1,70

1,70

138,3

138,3

138,3

1-44

960-91

960-91

Засыпка котлована грунтом II группы бульдозером с перемещением грунта на расстояние 20 м

ЕНиР §Е2-1-34, п. 1б, д

100 м3

222

1,91

1,91

51,7

51,7

51,7

1-73,9

386-06

386-06

Разработка грунта II группы экскаватором ЭО-5111Е, оборудованным грейфером, с погрузкой в котлован

ЕНиР §Е2-1-15, т. 3, п. 4а

100 м3

120,2

2,8

1,4

41,0

20,5

72,0

2-76

331-75

1163-68

Разравнивание грунта II группы вручную

ЕНиР §Е2-1-57

1 м3

13960

0,09

153,2

-

0-05,3

739-88

739-88

Разравнивание грунта II группы бульдозером

Данные ЦНИИОМТП

100 м3

202,6

0,50

0,50

12,4

12,4

51,7

0-45,5

92-18

385-43

Уплотнение грунта II группы вручную с применением электротрамбовок ИЭ-4504

Данные ЦНИИОМТП

1 м3

13960

0,2

0,2

340,5

340,5

340,5

0-14

1954-40

1954-40

Уплотнение грунта грунтоуплотняющей машиной ДУ-12В при скорости перемещения 100 м/ч

ЕНиР §Е2-1-33, п. 1а, К=0,6

100 м3

202,6

2,83

2,83

70,00

70,00

70,0

2-57,5

521-70

521-70

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕНиР §Е17-2

100 м3

34,22

2,17

2,17

9,06

9,06

66,8

1-64

56-12

411-22

Разравнивание шлака III группы слоем 0,2 м бульдозером ДЗ-42

Данные

ЦНИИОМТП

100 м3

10,1

1,35

1,35

1,7

1,7

1,7

1-22,8

12-41

12-41

Уплотнение шлака слоем 0,2 м вибрационным катком ДУ-47Б

ЕНиР §Е17-7-27

100 м2

33,6

0,31

0,31

1,3

1,3

1,30

0-28,2

9-48

9-48

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта



1 км

322,2

1,70

1,70

66,8

66,8

66,8

1-80

579-96

579-96

ИТОГО:









1019,56

779,06

927,6



6722-78

8203-06

Примечание. К = 0,6 к норме выработки грунтоуплотняющей машины ДУ-12В принят в связи со стесненностью работ и частотой разворотов и поворотов вокруг существующих фундаментов в котловане.

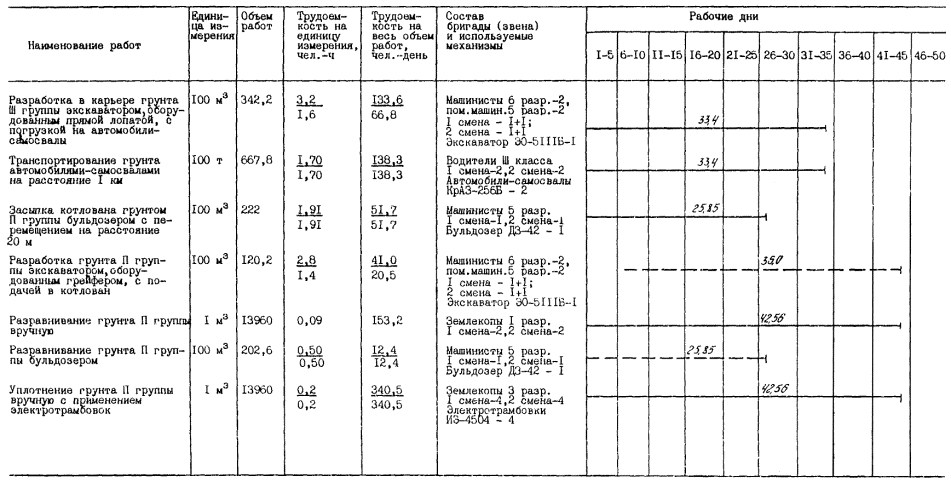

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3

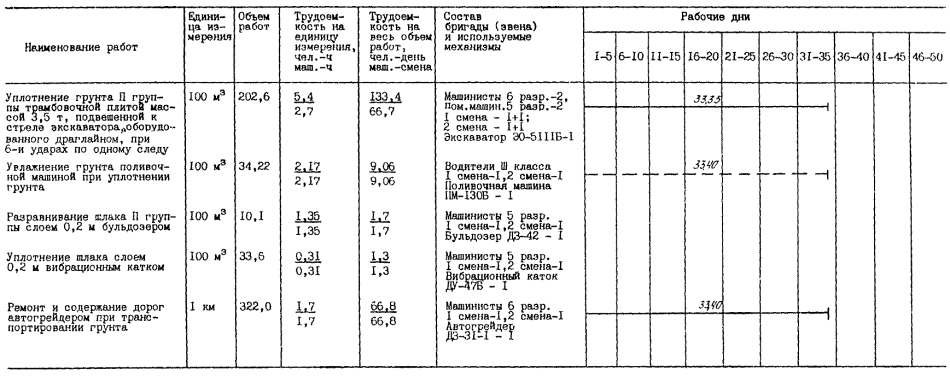

ГРАФИК ПРОИЗВОДСТВА РАБОТ ВАРИАНТ 3 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 3

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-день

маш.-смена

Время пребывания машины на объекте, маш.-смена

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка в карьере грунта III группы экскаватором ЭО-5111Е, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

§Е2-1-8, т. 3, п. 6в

100 м3

342,2

3,2

1,6

133,6

66,8

66,8

3-15

1077-93

1077-93

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

ЕНВ*

100 т

667,3

1,70

1,70

138,3

138,3

138,3

1-44

960-91

960-91

Засыпка котлована грунтом II группы бульдозером с перемещением грунта на расстояние 20 м

ЕНиР §Е2-1-34, п. 1б, д

100 м3

222

1,91

1,91

51,7

51,7

51,7

1-73,9

386-06

386-06

Разработка грунта II группы экскаватором ЭО-5111Е, оборудованным грейфером, с подачей в котлован

ЕНиР §Е2-1-15, т. 3, п. 4а

100 м3

120,2

2,8

1,4

41,0

20,5

72,0

2-76

331-75

1163-68

Разравнивание грунта II группы вручную

ЕНиР §Е2-1-57

1 м3

13960

0,09

153,2

-

0-05,3

739-88

739-88

Разравнивание грунта II группы бульдозером

ЕНиР §Е2-1-28, п. 1д

100 м3

202,6

0,50

0,50

12,4

12,4

51,7

0-45,5

92-18

385-43

Уплотнение грунта II группы вручную с применением электротрамбовок ИЭ-4504



1 м3

13960

0,2

0,2

340,5

340,5

340,5

0-14

1954-40

1954-40

Уплотнение грунта II группы трамбовочной плитой массой 3,5 т, подвешенной к стреле экскаватора ЭО-5111Е, оборудованного драглайном, при 8-и ударах по одному следу

Данные ЦНИИОМТП

100 м3

202,6

5,4

2,7

133,40

66,70

66,70

5-31,9

1077-63

1077-63

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕНиР §Е17-2

100 м3

34,22

2,17

2,17

9,06

9,06

66,8

1-64

56-12

411-22

Разравнивание шлака III группы слоем 0,2 м бульдозером ДЗ-42

Данные ЦНИИОМТП

100 м3

10,1

1,35

1,35

1,7

1,7

1,7

1-22,9

12-41

12-41

Уплотнение шлака слоем 0,2 м вибрационным катком ДУ-47Б

ЕНиР §Е17-7-27

100 м2

33,6

0,31

0,31

1,3

1,3

1,3

0-28,2

9-48

9-48

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

ЕНиР §Е17-20-15

1 км

322,2

1,70

1,70

66,8

66,8

66,8

1-80

579-96

579-96

ИТОГО:









1082,96

775,76

924,3



7278,71

8758-38




© 2013 Ёшкин Кот :-)
