ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ

1.01.01.42

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС УСТРОЙСТВА
КОТЛОВАНА ПОД ПРОМЫШЛЕННОЕ ЗДАНИЕ В СКАЛЬНЫХ ГРУНТАХ

МОСКВА - 1989

РАЗРАБОТАНА

ОДОБРЕНА

ВНИПИИСТРОМСЫРЬЕ

Отделом организации и технологии строительного производства Госстроя СССР

Главный инженер института     Р. А. Родин

Главный инженер проекта         В. Н. Буман

Письмо от 14.09.1988 г. № 23-532

Введена в действие с 1.01.1989 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта рекомендуется для устройства котлованов с вертикальными стенками под фундаменты оборудования глубиной до 3 м и объемом до 3000 м3 в промышленном строительстве при реконструкции зданий в стесненных условиях.

1.2. Типовая технологическая карта может быть использована для трещиноватых скальных грунтов.

1.3. В данной технологической карте приведен пример разработки котлована с параметрами:

длина - 64 м; ширина - 15,5 м;

глубина - 2 м; без откосов.

Объем разработки грунта - 2300 м3.

1.4. Разработка котлована осуществляется в средней зоне СССР при положительных температурах воздуха.

1.5. При привязке технологической карты к конкретному котловану под фундаменты оборудования необходимо скорректировать объемы работ, группы грунтов, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных и основных операций.

2.2. К подготовительным операциям относятся:

геодезическая разбивка контура котлована с установкой разбивочных знаков и реперов;

осуществление мероприятий по ограждению котлована от поступления поверхностных вод;

устройство освещения котлована;

устройство временных землевозных дорог.

2.3. К основным операциям относятся:

нарезка щелей по контуру котлована и рыхление скального грунта;

разработка скального грунта в котловане.

2.4. Состав вариантов комплексов машин, применяемых для выполнения основных процессов, приведен в табл. 1.

Таблица 1.

Технологические операции

Варианты комплексов машин

1

2

3

Нарезка щелей по контуру котлована, рыхление скального грунта

Баровая машина ЭТЦ-208Д

Гидромолот СП-62 на экскаваторе Э0-4121Б

Баровая машина ЭТЦ-208Д

Гидромолот СП-62 на экскаваторе Э0-4121Б

Баровая машина ЭТЦ-208Д

Гидромолот СП-62 на экскаваторе Э0-4121Б

Разработка скального грунта в котловане

Экскаватор Э0-4121Б обратная лопата

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Экскаватор Э0-3322Д обратная лопата

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Экскаватор Э0-4321А обратная лопата

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Ведущими в комплексе машин являются:

в варианте № 1 - экскаватор Э0-4121Б, оборудованный обратной лопатой

в варианте № 2 - экскаватор Э0-4321Д, оборудованный обратной лопатой

в варианте № 3 - экскаватор Э0-4321А, оборудованный обратной лопатой

2.5. Технология производства работ для варианта № 1.

Разработка котлована в скальных грунтах под фундаментом оборудования производится в следующем порядке. По контуру котлована баровой машиной ЭТЦ-208Д нарезается щель глубиной 2 м. Рыхление скального грунта производится гидромолотом СП-62 на экскаваторе Э0-4121Б. Рыхление осуществляется слоем 1 м. Удаление скального грунта из котлована производится экскаватором Э0-4121Б, оборудованным обратной лопатой с ковшом вместимостью 1,0 м3 с погрузкой на автомобили-самосвалы КрАЗ-256Б и транспортирование в отвал на 1 км. Временные землевозные дороги постоянно поддерживаются в исправном состоянии с помощью автогрейдера ДЗ-31-1.

2.6. Разработка котлована в скальных грунтах выполняется (при работе в одну смену) для варианта № 1 следующим составом:

машинисты экскаваторов 6 разряда                    - 2

машинист баровой машины 6 разряда                - 1

водители автомобилей-самосвалов III класса    - 2

машинист автогрейдера 6 разряда                      - 1

2.7. Контроль качества выполняемых работ производится в соответствии с табл. 2.

Таблица 2.

Наименование операций подлежащих контролю

Контроль качества выполнения операций

производителем работ

мастером

Состав

Способы

Время

Привлекаемые службы

Разбивка контура котлована



Точность выноса

Теодолитом, стальной рулеткой

До начала разработки

Геодезическая



Разработка котлована

Геометрические размеры в плане, высотные отметки, оси фундамента

Нивелиром, стальной рулеткой, уклономером

В процессе разработки котлована

Геодезическая

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

В соответствии с принятыми вариантами комплексов машин (табл. 1) и на основании калькуляции затрат труда в табл. 3 приведены сравнительные технико-экономические показатели эффективности вариантов.

Таблица 3.

Наименование работ

Варианты комплексов механизации работ

1

2

3

Объем работ, м3

2300

2300

2300

Общие затраты труда, чел.-дн.

106,27

114,67

130,12

То же, на 1000 м3, чел.-ч

378,87

408,82

463,9

Затраты машинного времени на весь объем работ, маш.-смен

106,27

114,67

130,12

Продолжительность процесса при двухсменной работе, день

16

16

16

Выработка на 1 маш-ч, м3

2,63

2,44

2,15

Стоимость затрат труда на весь объем работ, руб.-коп.

876-15

947-86

1068-34

То же, на 1000 м3, руб.-коп.

380-93

412-11

464-50

Приведенные затраты на весь объем работ, руб.-коп.

9524-30

9834-80

10110-80

То же, на 1000 м3, руб.

4141

4276

4396

Эффективность в сравнении с аналогом на 1000 м3 грунта, руб.

+255

+120

-

Прямые затраты на 1000 м3 грунта, руб.

3770

3850

3969

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструментах и приспособлениях.

Таблица 4.

Наименование машин, оборудования, инструментов и приспособлений

ТИП

Марка

ГОСТ

Количество для вариантов механизации, шт.

Техническая характеристика

1

2

3

Экскаватор универсальный

Одноковшовый гидравлический, на гусеничном ходу

Э0-4121Б

ГОСТ 22894-77

3

2

2

Оборудован обратной лопатой. Вместимость ковша 1,0 м3

Экскаватор универсальный

Одноковшовый гидравлический, на пневмоколесном ходу

Э0-3322Д

ГОСТ 22894-77

-

-

1

Оборудован обратной лопатой. Вместимость ковша 0,5 м3

Экскаватор универсальный

Одноковшовый гидравлический, на пневмоколесном ходу

Э0-4321А

ГОСТ 22894-77

-

1

-

Оборудован обратной лопатой. Вместимость ковша 0,65 м3

Гидромолот

Гидравлический, навесной

СП-62

2

2

2

Энергия удара 9000 Дж, масса молота 2100 кг

Баровая машина

Экскаватор на базе трактора класса 10 т

ЭТЦ-208Д

1

1

1

Трактор Т.130.1.Г-1. глубина резания 2 м

Автогрейдер среднего типа

Самоходный

ДЗ-31-1

ГОСТ 9420-79

1

1

1

Мощность двигателя 96 кВт, длина отвала 3700 мм

Автомобиль-самосвал

Трехосный

КрАЗ-256Е

2

2

2

Грузоподъемность 12 т

Теодолит



Т-15

ГОСТ 10529-86

1

1

1



Нивелир



Н-10

ГОСТ 10528-76

1

1

1



Рейка нивелирная



РН-10

ГОСТ 11158-83

2

2

2



Вешка геодезическая

Стандартная



3

3

3



Рулетка измерительная стальная

Стандартная

РС-20

ГОСТ 7502-80

1

1

1



4.2. Потребность в эксплуатационных материалах приведена

Таблица 5.

Наименование механизмов и эксплуатационных материалов

Норма на час работы машины, кг

Количество на принятый объем работ по вариантам, кг

1

2

3

Экскаватор Э0-4121Б









Дизельное топливо

5,50

2577

2109

2109

Бензин

0,16

75

61

61

Моторное масло

0,27

126,5

103,5

103,5

Трансмиссионное масло

0,03

14

11,5

11,5

Консистентная смазка

0,16

75

61

61

Экскаватор Э0-3322Д









Дизельное топливо

4,30

-

-

534

Бензин

0,12

-

-

15

Моторное масло

0,21

-

-

26

Трансмиссионное масло

0,02

-

-

2,5

Консистентная смазка

0,12

-

-

15

Экскаватор Э0-4321А









Дизельное топливо

3,45

-

341

-

Бензин

0,10

-

10

-

Моторное масло

0,16

-

16

-

Трансмиссионное масло

0,02

-

2

-

Консистентная смазка

0,10

-

10

-

Баровая машина ЭТЦ-208Д









Дизельное топливо

7,70

480

480

480

Бензин

0,23

14

14

14

Моторное масло

0,37

23

23

23

Трансмиссионное масло

0,10

6

6

6

Консистентная смазка

0,08

5

5

5

Автогрейдер ДЗ-31-1









Дизельное топливо

5,20

443

514

646

Бензин

0,16

14

16

20

Моторное масло

0,25

21

25

31

Трансмиссионное масло

0,07

6

7

9

Консистентная смазка

0,06

5

6

7

Автомобили-самосвалы КрАЗ-256Б









Дизельное топливо

7,6

565

565

565

Дизельное масло

0,34

25

25

25

Трансмиссионное масло

0,05

4

4

4

Консистентная смазка

0,04

3

3

3

Бульдозер ДЗ-110А









Дизельное топливо

7,70

300

300

300

Бензин

0,23

9

9

9

Моторное масло

0,37

15

15

15

Трансмиссионное масло

0,10

4

4

4

Консистентная смазка

0,08

3

3

3

5. ТЕХНИКА БЕЗОПАСНОСТИ

При выполнении работ по разработке котлована под промышленное здание необходимо руководствоваться требованиями СНиП-III-4-80 «Техника безопасности в строительстве» п.п. 9.1-9.28; ГОСТ 12.3.002-75 «Процессы производственные»; ГОСТ 12.2.012-75 «Приспособления по обеспечению безопасного производства работ»; ГОСТ 12.1.004-85 «Пожарная безопасность»; ГОСТ 12.1.013-78 «Строительство. Электробезопасность» и ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ».

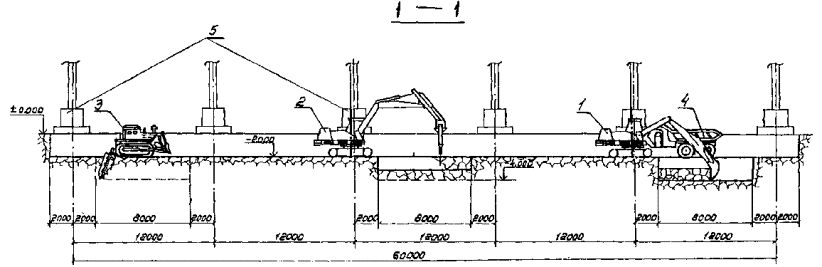

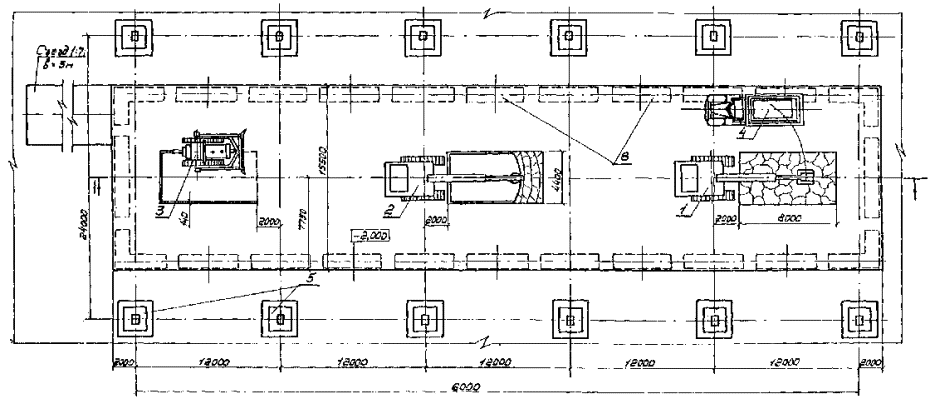

СХЕМА РАЗРАБОТКИ КОТЛОВАНА ПОД ФУНДАМЕНТЫ ОБОРУДОВАНИЯ

1 - экскаватор Э0-4121Б, оборудованный обратной лопатой;

2 - экскаватор Э0-4121Б с гидромолотом;

3 - баровая машина ЭТЦ-208Д;

4 - автомобиль-самосвал КрАЗ-256Б;

5 - существующие фундаменты здания цеха;

6 - проектируемые фундаменты оборудования

ОБЪЕМЫ РАБОТ

Наименование

Количество, м3

Разработка скального грунта IV группы

2300

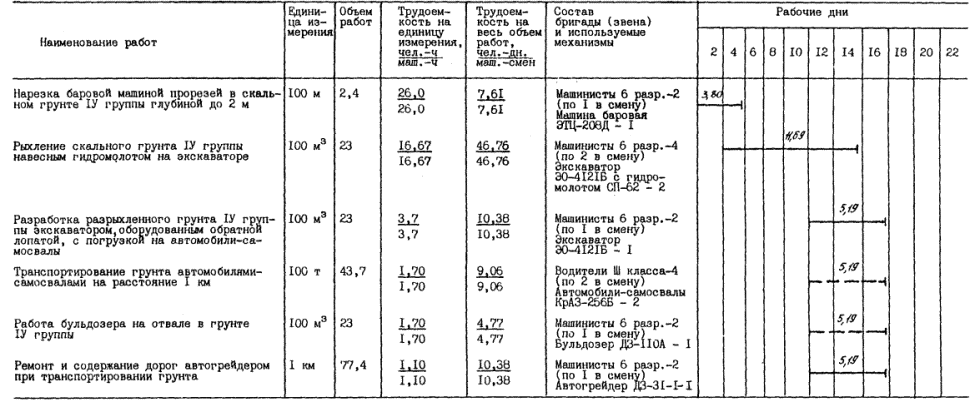

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1

Примечание. Здесь и далее пунктирная линия указывает на неполное использование механизмов в течение смены.

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 1

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Нарезка баровой машиной прорезей в скальном грунте IV группы глубиной до 2 м

ЕНиР §Е2-1-4, п. 5г

100 м

2,4

26,0

26,0

7,61

7,61

7,61

27-56

66-14

66-14

Рыхление скального грунта IV группы гидромолотом СП-62 навесным на экскаваторе Э0-4121Б

Данные ЦНИИОМТП

100 м3

23

16,67

16,67

46,76

46,76

46,76

17-67

406-41

406-41

Разработка разрыхленного грунта IV группы экскаватором Э0-4121Б, оборудованным обратной лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-11, т. 7, п. 5г

100 м3

23

3,7

3,7

10,38

10,38

10,38

3-92

90-16

90-16

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

ЕНВ*

100 т

43,7

1,70

1,70

9,06

9,06

20,76

1-44

62-93

132-72

Работа бульдозера на отвале в грунте IV группы

ЕНиР §Е2-1-24, п. 2а

100 м3

23

1,70

1,70

4,77

4,77

10,38

1-80

41-40

90-16

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

ЕНиР §Е17-20, п. 15

1 км

77,4

1,10

1,10

10,38

10,38

10,38

1-17

90-56

90-56

ИТОГО:









88,96

88,96

106,27



757-60

876-15

ЕНВ* - Здесь и далее «Единые нормы времени на перевозку грузов автомобильным транспортом и сдельные расценки для оплаты труда водителей».

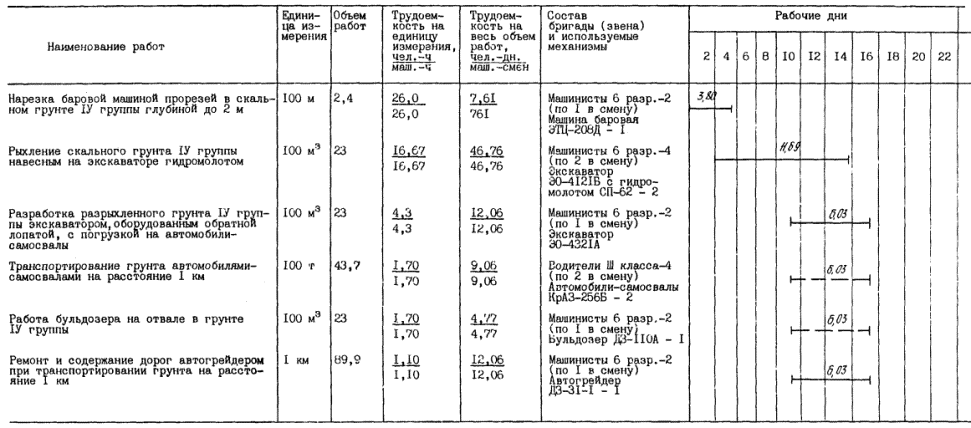

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 2

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Нарезка баровой машиной прорезей в скальном грунте IV группы глубиной до 2 м

ЕНиР §Е2-1-4, п. 5г

100 м

2,4

26,0

26,0

7,61

7,61

7,61

27-56

66-14

66-14

Рыхление скального грунта IV группы навесным на экскаваторе Э0-4121Б гидромолотом

Данные ЦНИИОМТП

100 м3

23

16,67

16,67

46,76

46,76

46,76

17-67

406-41

406-41

Разработка разрыхленного грунта IV группы экскаватором Э0-4321А, оборудованным обратной лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-11, т. 7, п. 4г

100 м3

23

4,3

4,3

12,06

12,06

12,06

4-56

104-88

104-88

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

ЕНВ*

100 т

43,7

1,70

1,70

9,06

9,06

24,12

1-44

62-93

160-19

Работа бульдозера на отвале в грунте IV группы

ЕНиР §Е2-1-24, п. 2а

100 м3

23

1,70

1,70

4,77

4,77

12,06

1-80

41-40

104-76

Ремонт и содержание дорог автогрейдером при транспортировании грунта на расстояние 1 км

ЕНиР §Е17-20, п. 15

1 км

89,9

1,10

1,10

12,06

12,06

12,06

1-17

105-18

105-18

ИТОГО:









92,32

92,32

114,67



786-94

947-86

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 3

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Нарезка баровой машиной прорезей в скальном грунте IV группы глубиной до 2 м

ЕНиР §Е2-1-4, п. 5г

100 м

2,4

26,0

26,0

7,61

7,61

7,61

27-56

66-14

66-14

Рыхление скального грунта IV группы навесным на экскаваторе Э0-4121Б гидромолотом

Данные ЦНИИОМТП

100 м3

23,0

16,67

16,67

46,67

46,76

46,76

17-67

406-41

406-41

Разработка разрыхленного грунта IV группы экскаватором Э0-3322Д, оборудованным обратной лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-11, т. 7, п. 3г

100 м3

23,0

5,4

5,4

15,15

15,15

15,15

5-72

131-56

131-56

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

ЕНВ*

100 т

43,7

1,70

1,70

9,06

9,06

30,30

1-44

62-93

200-52

Работа бульдозера на отвале в грунте IV группы

ЕНиР §Е2-1-24, п. 2а

100 м3

23,0

1,70

1,70

4,77

4,77

15,15

1-80

41-40

131-62

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

ЕНиР §Е17-20, п. 15

1 км

112,9

1,10

1,10

15,15

15,15

15,15

1-17

132-09

132-09

ИТОГО:









98,5

98,5

130,12



840-53

1068-34




© 2013 Ёшкин Кот :-)
