ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ

1.01.01.40

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС РАЗРАБОТКИ
СКАЛЬНОГО ГРУНТА В СТРОИТЕЛЬНОМ КАРЬЕРЕ

МОСКВА - 1989

РАЗРАБОТАНА

ОДОБРЕНА

ВНИПИИСТРОМСЫРЬЕ

Отделом организации и технологии строительного производства Госстроя СССР

Главный инженер института  Р. А. Родин

Главный инженер проекта      В. Н. Буман

Письмо от 14.09.1988 г. № 23-532

Введена в действие с 1.01.1989 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта рекомендуется для выполнения работ при разработке разрыхленных скальных грунтов в строительной карьере камня при сооружении объектов промышленного, жилищно-гражданского и мелиоративного строительства.

1.2. Типовая технологическая карта может быть использована при разработке различных строительных карьеров скального грунта с рыхлением его буровзрывным способом.

1.3. Рыхление скального грунта в данной карте не рассматривается и должно выполняться по отдельной технологической карте.

1.4. Параметры карьера камня:

длина - 440 м; ширина - 220 м;

объем снятия растительного грунта   - 50 т. м3;

объем вскрыши                                     - 290 т. м3;

объем разработки скального грунта   - 1300 т. м3.

1.5. Скальный грунт из карьера используется для отсыпки насыпей вертикальной планировки, плотин, дамб, обратной засыпки котлованов и др. земляных сооружений.

1.6. Разработка карьера осуществляется в средней зоне СССР при круглогодичной эксплуатации.

1.7. При привязке технологической карты к конкретному карьеру камня необходимо скорректировать объемы работ, группы грунтов, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных и основных операций, а также из отделочных работ.

2.2. К подготовительным операциям относится: геодезическая разбивка контура карьера в пределах отвода земли с установкой разбивочных знаков и реперов; выполнение работ по ограждению карьера от поступления поверхностных вод; устройство освещения карьера; устройство временных землевозных дорог.

2.3. К основным операциям относится:

срезка растительного грунта, вскрыша карьера, разработка скального грунта.

2.4. К отделочным работам относится рекультивация карьера, которая настоящей типовой технологической картой не рассматривается, а в каждом конкретном случае выполняется на основании технического задания землепользователя.

2.5. Состав вариантов комплексов машин, применяемых для выполнения основных операций приведен в табл. 1.

Таблица 1.

Технологическая операция

Варианты комплексов машин

1

2

3

4

Срезка растительного слоя грунта

Бульдозер ДЗ-110А

Экскаватор Э0-4121Б прямая лопата

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Бульдозер ДЗ-110А

Экскаватор Э0-4121Б прямая лопата

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Бульдозер ДЗ-110А

Экскаватор Э0-5111Е прямая лопата

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Бульдозер ДЗ-110А

Экскаватор Э0-5111Е прямая лопата

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Вскрыша карьера

Экскаватор Э0-4121Б прямая лопата

Автомобиль-самосвал КрАЗ-256Б

Бульдозер ДЗ-110А

Автогрейдер ДЗ-31-1

Экскаватор Э0-4121Б прямая лопата

Автомобиль-самосвал КрАЗ-256Б

Бульдозер ДЗ-110А

Автогрейдер ДЗ-31-1

Экскаватор Э0-5111Е прямая лопата

Автомобиль-самосвал КрАЗ-256Б

Бульдозер ДЗ-110А

Автогрейдер ДЗ-31-1

Экскаватор Э0-5111Е прямая лопата

Автомобиль-самосвал КрАЗ-256Б

Бульдозер ДЗ-110А

Автогрейдер ДЗ-31-1

Разработка камня в карьере

Экскаватор Э0-4121Б прямая лопата

Бульдозер ДЗ-110А

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Экскаватор Э0-5122А прямая лопата

Бульдозер ДЗ-110А

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Экскаватор Э-250ЗВ прямая лопата

Бульдозер ДЗ-110А

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

Экскаватор ЭКГ-4,65 прямая лопата

Бульдозер ДЗ-110А

Автомобиль-самосвал КрАЗ-256Б

Автогрейдер ДЗ-31-1

2.5. Ведущими машинами в комплексе при разработке скального грунта являются:

в варианте 1 - экскаватор Э0-4121Б с оборудованием прямая лопата;

в варианте 2 - экскаватор Э0-5122А с оборудованием прямая лопата;

в варианте 3 - экскаватор Э-250ЗВ с оборудованием прямая лопата;

в варианте 4 - экскаватор ЭКГ-4,6Б с оборудованием прямая лопата.

2.6. Технология производства работ для варианта 1:

срезка растительного слоя грунта I группы производится бульдозером ДЗ-110А с перемещением на расстояние в среднем 50 м в промежуточные отвалы с последующей погрузкой его экскаватором Э0-4121Б, оборудованным прямой лопатой с ковшом вместимостью 1,0 м3, в автомобили-самосвалы КрАЗ-256Б и транспортировкой на 1 км в резерв. Разработка вскрышного скального грунта VI группы после его рыхления буровзрывным способом производится экскаватором Э0-4121Б с погрузкой в автомобили-самосвалы КрАЗ-256Б и транспортировкой на 2 км в отвал. Разработка скального грунта VI группы после его рыхления буровзрывным способом производится экскаватором Э0-4121Б с погрузкой в автомобили-самосвалы КрАЗ-256Б и транспортировкой на 3 км в сооружения. Временные землевозные дороги постоянно поддерживаются в исправном состоянии с помощью автогрейдера ДЗ-31-1.

2.7. Разработка скального грунта в карьере выполняется (при работе в одну смену) для варианта 1 следующим составом рабочих:

машинисты экскаватора 6 разряда                       - 4;

машинист бульдозера 6 разряда                            - 1;

машинист автогрейдера 6 разряда                        - 1;

водители автомобилей-самосвалов III класса     - 12

2.8. Контроль качества выполняемых работ производится в соответствии с табл. 2

Таблица 2

Наименование операций, подлежащих контролю

Контроль качества выполнения операций

производителем работ

мастером

Состав

Способы

Время

Привлекаемые службы

Разбивка контура карьера

-

Точность выноса

Теодолитом, стальной рулеткой

До начала разработки

Геодезическая



Разработка карьера

Геометрические размеры в плане, высотные отметки, крутизна откосов

Нивелиром, стальной рулеткой, уклономером, откосником

В процессе разработки карьера

Геодезическая

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

В соответствии с принятыми вариантами комплексов машин (табл. 1) и на основании калькуляции затрат труда в табл. 3 приведены сравнительные технико-экономические показатели эффективности вариантов.

Таблица 3

Наименование работ

Единица измерения

Варианты комплексов механизации работ

1

2

3

4 (аналог)

Объем работ

м3

1300000

1300000

1300000

1300000

Общая трудоемкость

чел.-дн

25294,3

24679,42

26039,25

21918,36

То же, на 1000 м3 грунта

чел.-ч

159,55

155,67

164,24

138,25

Затраты маш. времени на весь объем работ

маш.-смен

25294,3

21716,68

22406,33

18858,61

Продолжительность процесса при двухсменной работе

день

650

650

650

650

Выработка на 1 маш.-ч

м3

6,26

7,30

7,07

8,40

Стоимость затрат труда на весь объем работ

руб.

190386-22

183968-73

196462-54

168908-55

То же, на 1000 м3 грунта

руб.

146,43

141,51

151,12

129,92

Приведенные затраты на весь объем работ

руб.

2054000

2031900

2050100

2267200

То же, на 1000 м3 грунта

руб.

1580

1563

1577

1744

Эффективность в сравнении с аналогом на 1000 м3 грунта

руб.

+164

+181

+167

-

Прямые затраты на 1000 м3 грунта

руб.

1550

1517

1525

1700

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструментах и приспособлениях.

Таблица 4

Наименование машин, оборудования, инструментов и приспособлений

Тип

Марка

ГОСТ

Количество машин для вариантов механизации, шт.

Техническая характеристика

1

2

3

4

Экскаватор универсальный

Одноковшовый гидравлический, на гусеничном ходу

Э0-4121Б

ГОСТ 22894-77

5

1

-

-

Оборудован прямой лопатой, вместимость ковша - 1 м3

Экскаватор универсальный

Одноковшовый канатный, на гусеничном ходу

Э0-5111Е

ГОСТ 17343-83

-

-

1

1

Оборудован прямой лопатой, вместимость ковша - 1 м3

Экскаватор универсальный

Одноковшовый гидравлический, на гусеничном ходу

Э0-5122А

ГОСТ 22894-77

-

3

-

-

Оборудован прямой лопатой, вместимость ковша - 1,6 м3

Экскаватор универсальный

Одноковшовый канатный, на гусеничном ходу

Э-250ЗВ

ГОСТ 17343-83

-

-

3

-

Оборудован прямой лопатой, вместимость ковша - 2,5 м3

Экскаватор универсальный

Одноковшовый канатный, на гусеничном ходу

ЭКГ-4,6Б

-

-

-

2

Оборудован прямой лопатой, вместимость ковша - 4,6 м3

Бульдозер с неповоротным отвалом

Гидравлический, на тракторе класса 10 т

ДЗ-110А

2

2

2

2

Трактор Т-130.1.Г-1, длина отвала 3220 мм

Автогрейдер среднего типа

Самоходный

ДЗ-31-1

ГОСТ 9420-79

1

1

1

1

Мощность двигателя 96 кВт, длина отвала 3700 мм

Автомобиль-самосвал

Трехосный

КрАЗ-256Б

14

14

17

12

Грузоподъемность 12 т

Теодолит



Т-15

ГОСТ 10529-86

1

1

1

1



Нивелир



Н-10

ГОСТ 10528-76

1

1

1

1



Рейка нивелирная



РН-10

ГОСТ 11158-83

2

2

2

2



Вешка геодезическая

Стандартная



3

3

3

3



Рулетка измерительная металлическая

Стандартная

РС-200

ГОСТ 7502-80

1

1

1

1



4.2. Потребность в эксплуатационных материалах приведена в таблице 5.

Таблица 5

Наименование механизмов и эксплуатационных материалов

Норма на час работы машины, кг (кВт)

Количество на принятый объем работ по вариантам, кг (кВт)

1

2

3

4

Экскаватор Э0-4121Б











Дизельное топливо

5,50

255970

48620

-

-

Бензин

0,16

7446,4

1414,4

-

-

Моторное масло

0,27

12565,8

2386,6

-

-

Трансмиссионное масло

0,03

1396,2

265,2

-

-

Консистентная смазка

0,16

7446,4

1414,4

-

-

Экскаватор Э0-5111Е











Дизельное топливо

6,2

-

-

58888

58838

Бензин

0,18

-

-

1708,2

1708,2

Моторное масло

0,30

-

-

2847

2847

Трансмиссионное масло

0,04

-

-

379,6

379,6

Консистентная смазка

0,18

-

-

1708,2

1708,2

Экскаватор Э0-5122А











Дизельное топливо

13,1

-

318264,5

-

-

Бензин

0,38

-

9232,1

-

-

Моторное масло

0,65

-

15791,75

-

-

Трансмиссионное масло

0,13

-

3158,35

-

-

Консистентная смазка

0,04

-

971,8

-

-

Экскаватор Э-250ЗВ











Электроэнергия

(75,2)

-

-

(1564160)

-

Бензин

0,32

-

-

6656

-

Моторное масло

0,55

-

-

11440

-

Трансмиссионное масло

0,06

-

-

1248

-

Консистентная смазка

0,32

-

-

6656

-

Экскаватор ЭКГ-4,6Б











Электроэнергия

(117,5)

-

-

-

(1833000)

Бензин

0,49

-

-

-

7644

Моторное масло

0,85

-

-

-

13260

Трансмиссионное масло

0,09

-

-

-

1404

Консистентная смазка

0,49

-

-

-

7644

Бульдозер ДЗ-110А











Дизельное топливо

7,70

66512,6

66512,6

66512,6

66512,6

Бензин

0,23

1986,74

1986,74

1986,74

1986,74

Моторное масло

0,37

3196,1

3196,1

3196,1

3196,1

Трансмиссионное масло

0,10

863,8

863,8

863,8

863,8

Консистентная смазка

0,08

691,04

691,04

691,04

691,04

Автогрейдер ДЗ-31-1











Дизельное топливо

5,20

53216,8

53216,8

53768

53768

Бензин

0,16

1637,44

1637,44

1654,4

1654,4

Моторное масло

0,25

2558,5

2558,5

2585

2555

Трансмиссионное масло

0,07

716,4

716,4

723,8

723,8

Консистентная смазка

0,06

614,0

614,0

620,4

620,4

Автомобиль-самосвал КрАЗ-256Б











Дизельное топливо

7,6

798844

798844

798844

739761

Моторное масло

0,34

35738

35738

35738

33095

Трансмиссионное масло

0,05

5256

5256

5256

4867

Консистентная смазка

0,04

4205

4205

4205

3894

5. ТЕХНИКА БЕЗОПАСНОСТИ

5.1. При выполнении работ по разработке скального грунта в строительном карьере необходимо руководствоваться требованиями СНиП-III-4-80 «Техника безопасности в строительстве» п.п. 9.1-9.28; ГОСТ 12.3.002-75 «Процессы производственные»; ГОСТ 12.2.012-75 «Приспособления по обеспечению безопасного производства работ»; ГОСТ 12.1.004-85 «Пожарная безопасность»; ГОСТ 12.1.013-78 «Строительство. Электробезопасность» и ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ».

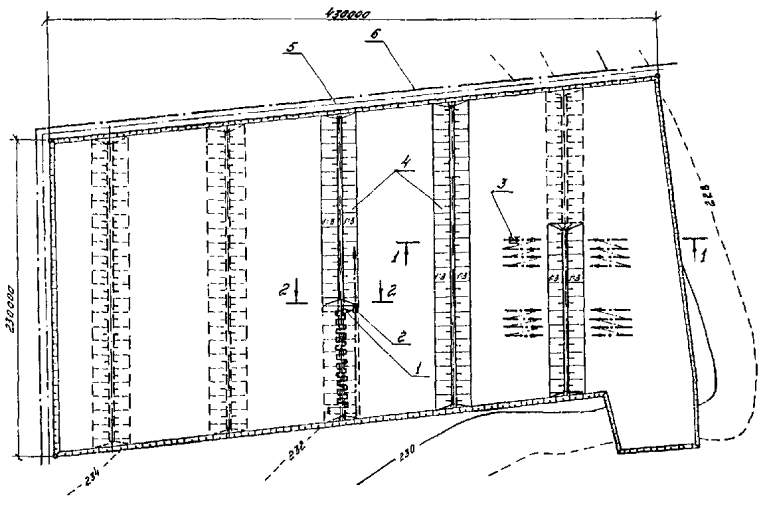

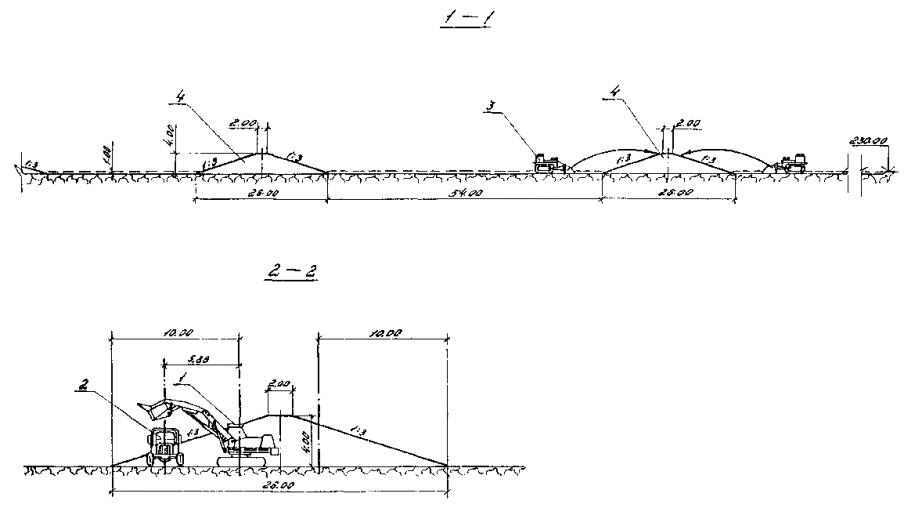

СХЕМА РАЗРАБОТКИ РАСТИТЕЛЬНОГО СЛОЯ ГРУНТА

1 - экскаватор Э0-4121Б;                                                                                                                                                                               4 - отвалы из снятого растительного слоя грунта;

2 - автомобиль-самосвал КрАЗ-256Б;                                                                                                                                                                               5 - ось кавельера;

3 - бульдозер ДЗ-27 мощностью 130 л.с.;                                                                                                                                                                               6 - ось водоотводной канавы

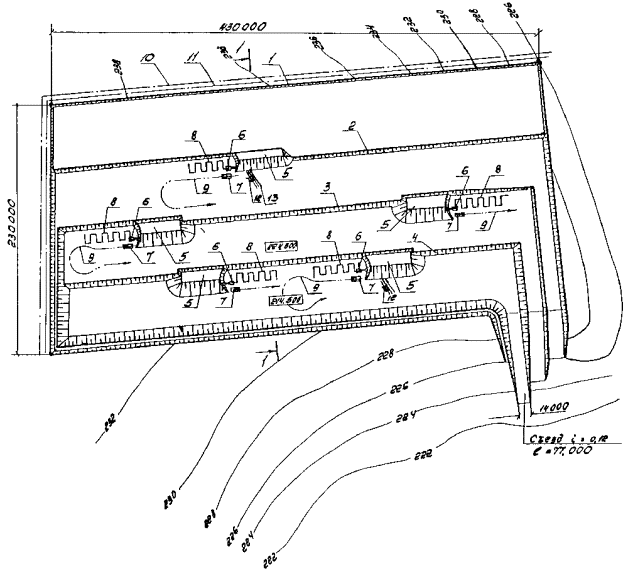

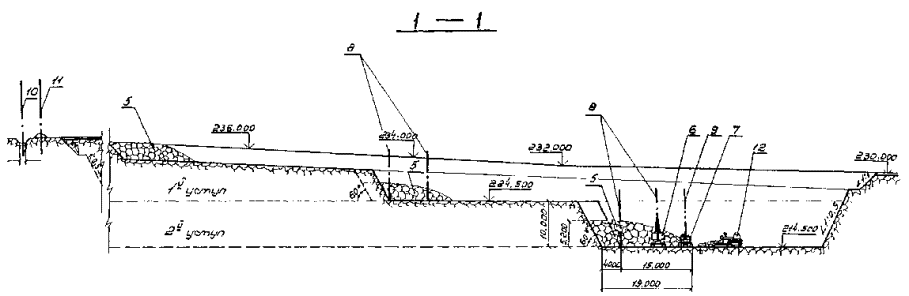

СХЕМА РАЗРАБОТКИ КАРЬЕРА

1 - уступ срезки растительного слоя грунта;

2 - уступ скальной вскрыши;

3 - первый добычной уступ;

4 - второй добычной уступ;

5 - развал породы после проведения буровзрывных работ;

6 - экскаватор Э0-4121Б;

7 - автомобиль-самосвал КрАЗ-256Б;

8 - ось рабочего хода экскаватора;

9 - направление движения автотранспорта;

10 - ось нагорной канавы;

11 - ось отвала грунта от разработки нагорной канавы;

12 - бульдозер ДЗ-27 мощностью 130 л.с.

ОБЪЕМЫ РАБОТ

Наименование

Количество, м3

Разработка растительного слоя грунта I группы

50000

Разработка скального грунта VI группы (вскрыши)

290000

Разработка скального грунта VI группы (добыча)

1300000

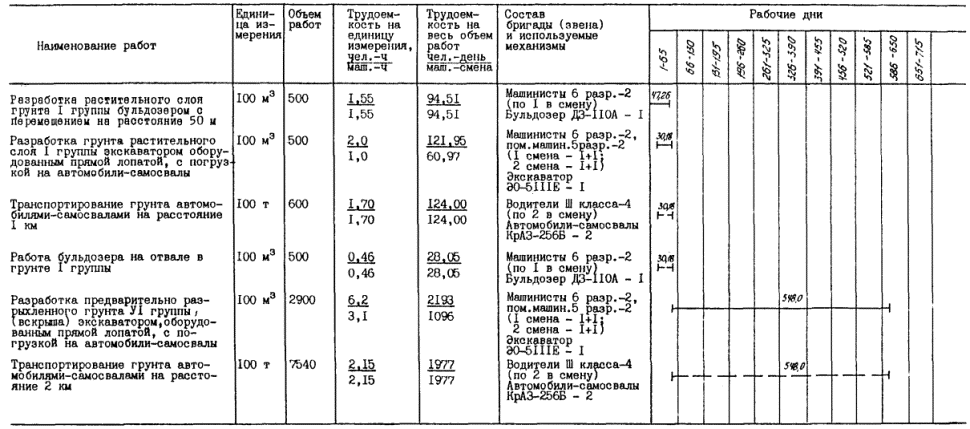

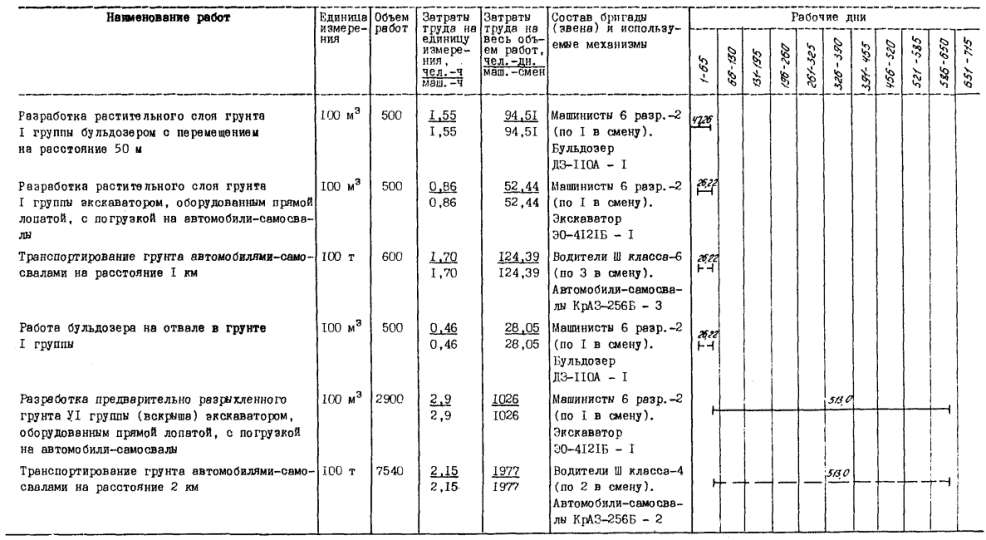

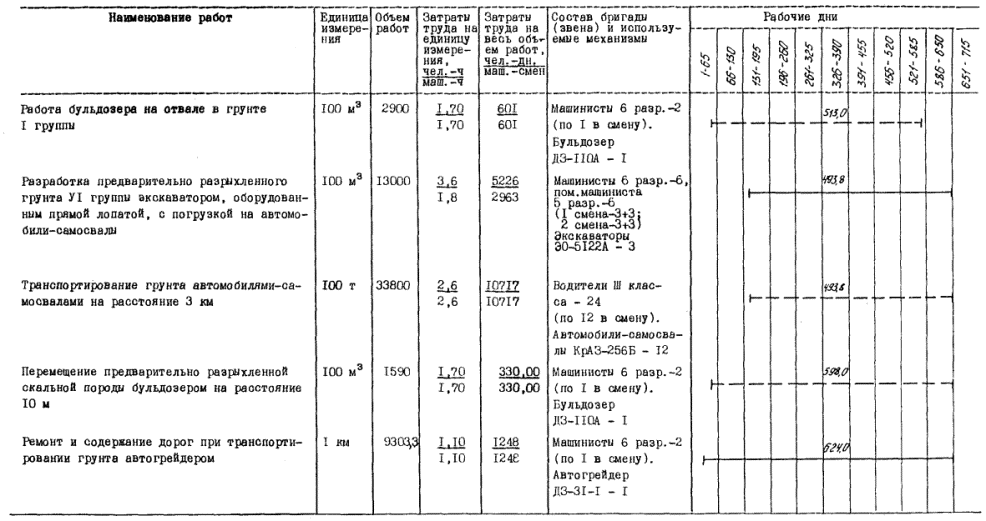

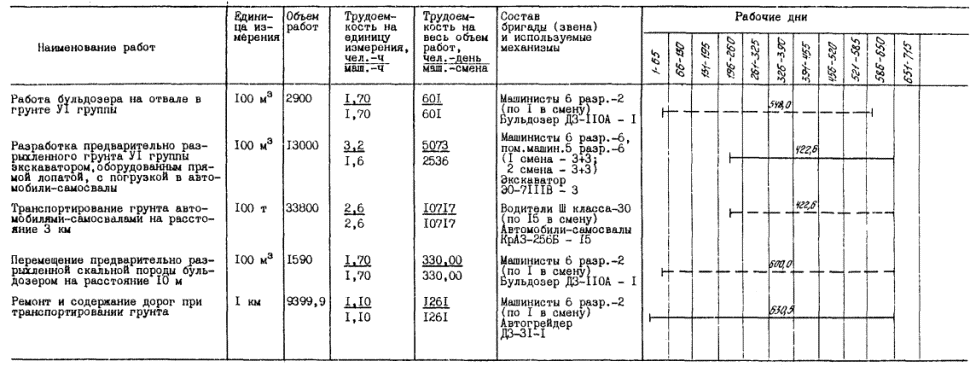

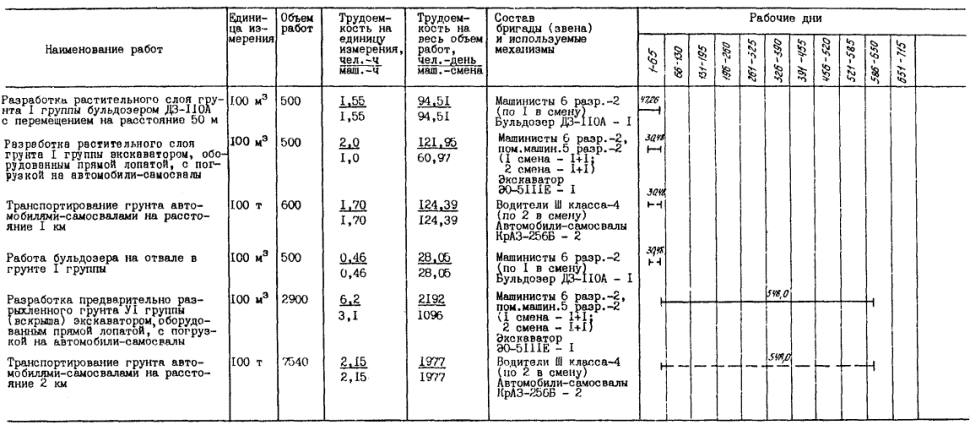

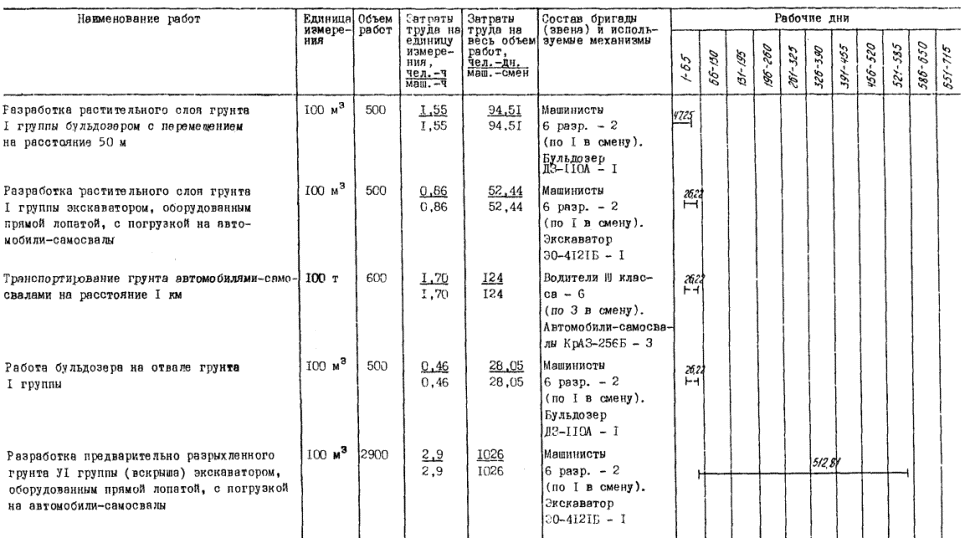

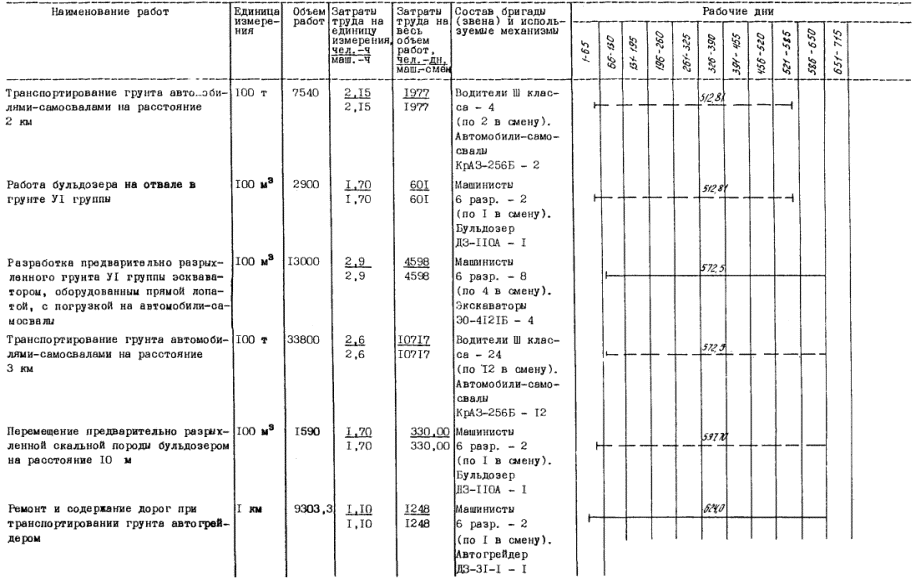

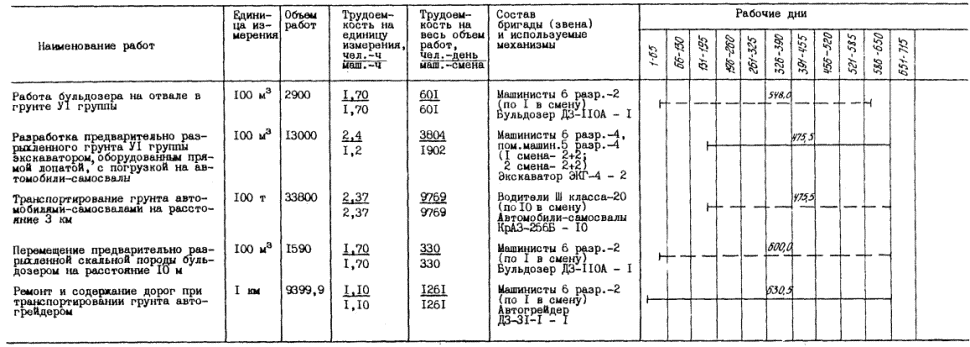

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1

Примечание. Здесь и далее пунктирная линия указывает на неполное использование механизмов в течение смены.

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 1

Обоснование (ЕНиР и др.)

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

ЕНиР §Е2-1-22; т. 2; п. 5а, г

Разработка растительного слоя грунта I группы бульдозером ДЗ-110А с перемещением на расстояние 50 м

100 м3

500

1,55

1,55

94,51

94,51

94,51

1-64,3

821-50

821-50

Т. 79; вып. 10**

Разработка растительного слоя грунта I группы экскаватором Э0-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

100 м3

500

0,86

0,86

52,44

52,44

52,44

0-91,2

456-00

456-00

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

100 т

600

1,70

1,70

124,00

124,00

157,32

1-44

864-00

1077-32

ЕНиР §Е2-1-28; т. 1, п. 3а

Работа бульдозера ДЗ-110А на отвале в грунте I группы

100 м3

500

0,46

0,46

28,05

28,05

52,44

0-48,8

244-00

456-00

Т. 79; вып. 10**

Разработка предварительно разрыхленного грунта VI группы (вскрыша) экскаватором Э0-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

100 м3

2900

2,9

2,9

1026,00

1026,00

1026,00

3-07,4

8914-60

8914-60

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 2 км

100 т

7540

2,15

2,15

1977,00

1977,00

2051,24

1-82

13722-80

14204-05

ЕНиР §Е2-1-24; т. 1; п. 2а

Работа бульдозера ДЗ-110А на отвале в грунте VI группы

100 м3

2900

1,70

1,70

601,00

601,00

1026,00

1-80

5220-00

5908-88

Т. 79; вып. 10**

Разработка предварительно разрыхленного грунта VI группы экскаватором Э0-4221Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

100 м3

13000

2,9

2,9

4598,00

4598,00

4598,00

3-07,4

39962-00

39962-00

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 3 км

100 т

33800

2,6

2,6

10717

10717

13794

2-20

74360-00

94292-35

ЕНиР §Е2-1-24; т. 1; п. 2а, б

Перемещение предварительно разрыхленной скальной породы бульдозером ДЗ-110А на расстояние 10 м

100 м3

1590

1,70

1,70

330,00

330,00

1195,56

1-80

2862-00

10388-66

ЕНиР §Е17-20; п. 15

Ремонт и содержание дорог при транспортировании грунта автогрейдером

1 км

9303,3

1,10

1,10

1248,0

1248,0

1248,0

1-17

10884-86

10884-86



Итого:







20796,0

20796,0

25294,3



158311-76

190366-22

* Здесь и далее в калькуляциях «Единые нормы времени на перевозку грузов автомобильным транспортом и сдельные расценки для оплаты труда водителей».

** Здесь и далее сборник «Типовые нормы и расценки...» Минтрансстроя СССР «Земляные работы».

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 2

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка растительного слоя грунта I группы бульдозером ДЗ-110А с перемещением на расстояние 50 м

ЕНиР §Е2-1-22; т. 2; п. 5а, г

100 м3

500

1,55

1,55

94,51

94,51

94,51

1-64,3

821-50

821-50

Разработка растительного слоя грунта I группы экскаватором Э0-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

Т. 79; вып. 10**

100 м3

500

0,86

0,86

52,44

52,44

52,44

0-91,2

456-00

456-00

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

ЕНВ*

100 т

600

1,70

1,70

124,00

124,00

157,32

1-44

864-00

1077-32

Работа бульдозера ДЗ-110А на отвале в грунте I группы

ЕНиР §Е2-1-28; т. 1, п. 3а

100 м3

500

0,46

0,46

28,05

28,05

52,44

0-48,8

244-00

456-00

Разработка предварительно разрыхленного грунта VI группы (вскрыша) экскаватором Э0-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

Т. 79; вып. 10**

100 м3

2900

2,9

2,9

1026,00

1026,00

1026,00

3-07,4

8914-60

8914-60

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 2 км

ЕНВ*

100 т

7540

2,15

2,15

1977,00

1977,00

2052,00

1-82

13722-80

14204-05

Работа бульдозера ДЗ-110А на отвале в грунте VI группы

ЕНиР §Е2-1-24; т. 1; п. 2а, б

100 м3

2900

1,70

1,70

601,00

601,00

1026,00

1-80

5220-00

8908-88

Разработка предварительно разрыхленного грунта VI группы экскаватором Э0-5122А, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8; т. 7; п. 3е**

100 м3

13000

3,6

1,8

5925,0

2963,00

2963,00

3-55

46150-00

46150-00

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 3 км

ЕНВ*

100 т

33800

2,6

2,6

10717

10717

11851,2

2-20

74360-00

81706-66

Перемещение предварительно разрыхленной скальной породы бульдозером ДЗ-110А на расстояние 10 м

ЕНиР §Е2-1-24; т. 1; п. 2а, б

100 м3

1590

1,70

1,70

330,00

330,00

1195,56

1-80

2862-00

10388-66

Ремонт и содержание дорог при транспортировании грунта автогрейдером ДЗ-31-1

ЕНиР §Е17-20; п. 15

1 км

9303,3

1,10

1,10

1248,0

1248,0

1248,0

1-17

10884-86

10884-86

Итого:









22123,0

19161,0

21716,68



164499-96

183968-73

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 3

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка растительного слоя грунта I группы бульдозером ДЗ-110А с перемещением на расстояние 50 м

ЕНиР §Е2-1-22; т. 2; п. 5а, г

100 м3

500

1,55

1,55

94,51

94,51

94,51

1-64,3

821-50

821-50

Разработка растительного слоя грунта I группы экскаватором Э0-5111Е, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8; т. 3; п. 6а

100 м3

500

2,0

1,0

121,95

60,97

60,97

1-97

985-00

985-00

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

ЕНВ*

100 т

600

1,70

1,70

124,00

124,00

124,39

1-44

864-00

864-00

Работа бульдозера на отвале в грунте I группы

ЕНиР §Е2-1-28; т. 1, п. 3а

100 м3

500

0,46

0,46

28,05

28,05

60,96

0-48,8

244-00

530-05

Разработка предварительно разрыхленного грунта VI группы (вскрыша) экскаватором Э0-5111Е, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8; т. 3; п. 6е

100 м3

2900

6,2

3,1

2193,00

1096,00

1096,00

6-11

17719-00

17719-00

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 2 км

ЕНВ*

100 т

7540

2,15

2,15

1977,00

1977,00

2192,00

1-82

13722-80

15120-29

Работа бульдозера на отвале в грунте VI группы

ЕНиР §Е2-1-24; т. 1; п. 2а

100 м3

2900

1,70

1,70

601,00

601,00

1096,00

1-80

5220-00

9523-58

Разработка предварительно разрыхленного грунта VI группы экскаватором Э0-7111В, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8; т. 3; п. 8е

100 м3

13000

3,2

1,6

5073,0

2536,0

2536,00

3-26

42380-00

42380-00

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 3 км

ЕНВ*

100 т

33800

2,6

2,6

10717,0

10717,0

12682,8

2-20

74360-00

87093-99

Перемещение предварительно разрыхленной скальной породы бульдозером ДЗ-110А на расстояние 10 м

ЕНиР §Е2-1-24; т. 1; п. 2а

100 м3

1590

1,70

1,70

330,00

330,00

1200,0

1-80

2862-00

10427-25

Ремонт и содержание дорог при транспортировании грунта автогрейдером ДЗ-31-1

ЕНиР §Е17-20; п. 15

1 км

9399,9

1,10

1,10

1261,00

1261,00

1260,96

1-17

10997-98

10997-98

ИТОГО:









22521,0

18827,0

22406,53



170176-18

196462-54

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 4

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 4

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка растительного слоя грунта I группы бульдозером ДЗ-110А с перемещением на расстояние 50 м

ЕНиР §Е2-1-22; т. 2; п. 5а, г

100 м3

500

1,55

1,55

94,51

94,51

94,51

1-64,3

821-50

821-50

Разработка растительного слоя грунта I группы экскаватором Э0-5111Е, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8; т. 3; п. 6а

100 м3

500

2,0

1,0

121,95

60,97

60,97

1-97

985-00

985-00

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км

ЕНВ*

100 т

600

1,70

1,70

124,00

124,00

124,39

1-44

864-00

864-00

Работа бульдозера на отвале в грунте I группы

ЕНиР §Е2-1-28; т. 1, п. 3а

100 м3

500

0,46

0,46

28,06

28,06

60,96

0-48,8

244-00

530-05

Разработка предварительно разрыхленного грунта VI группы (вскрыша) экскаватором Э0-5111Е, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8; т. 3; п. 6е

100 м3

2900

6,2

3,1

2192,0

1096,0

1096,00

6-11

17719-00

17719-00

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 2 км

ЕНВ*

100 т

7540

2,15

2,15

1977,0

1977,0

2192,00

1-82

13722-80

15120-29

Работа бульдозера ДЗ-110А на отвале в грунте VI группы

ЕНиР §Е2-1-24; т. 1; п. 2а

100 м3

2900

1,70

1,70

601,00

601,00

1096,00

1-80

5220-00

9523-58

Разработка предварительно разрыхленного грунта VI группы экскаватором ЭКГ-4, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8; т. 3; п. 10е

100 м3

13000

2,4

1,2

3804,0

1902,0

1902,44

2-64

34320-00

34320-00

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 3 км

ЕНВ*

100 т

33800

2,37

2,37

9769,0

9769,0

9769,00

2-00

67600-00

67600-00

Перемещение предварительно разрыхленной скальной породы бульдозером ДЗ-110А на расстояние 10 м

ЕНиР §Е2-1-24; т. 1; п. 2а

100 м3

1590

1,70

1,70

330,00

330,00

1200,0

1-80

2862-00

10427-25

Ремонт и содержание дорог при транспортировании грунта автогрейдером ДЗ-31-1

ЕНиР §Е17-20; п. 15

1 км

9399,9

1,10

1,10

1261,00

1261,00

1261,00

1-17

10997-88

10997-88

ИТОГО:









20304,0

17244,0

18858,61



155356,18

168908-55




© 2013 Ёшкин Кот :-)
