ГОСТ Р 50864-96

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

РЕЗЬБА КОНИЧЕСКАЯ ЗАМКОВАЯ
ДЛЯ ЭЛЕМЕНТОВ БУРИЛЬНЫХ
КОЛОНН

Профиль, размеры, технические требования

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 242 «Допуски и средства контроля»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 5 марта 1996 г. № 150

3 Стандарт соответствует требованиям стандарта API 7 Американского нефтяного института в части замковой резьбы и ГОСТ 28487-90

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ

ГОСТ Р 50864-96

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

РЕЗЬБА КОНИЧЕСКАЯ ЗАМКОВАЯ ДЛЯ ЭЛЕМЕНТОВ
БУРИЛЬНЫХ КОЛОНН

Профиль, размеры, технические требования

Tool-joint tapered thread for drill string elements.
Profile, dimensions, technical requirements

Дата введения 1997-01-01

1 Область применения

Настоящий стандарт распространяется на наружную и внутреннюю коническую замковую резьбу, применяемую в соединениях элементов бурильной колонны: замков (для бурильных труб), ведущих бурильных труб, переводников различного назначения, утяжеленных бурильных труб (УБТ), погружных забойных двигателях, шарошечных и лопастных долот, алмазных долот и коронок.

Все разделы стандарта обязательны, кроме 3.5; 4.8; 4.7; 4.9 и 7.4.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты и технические условия:

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 9012-59 Металлы. Методы испытаний. Измерение твердости по Бринеллю

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия

ГОСТ 10006-80 Трубы металлические. Метод испытания на растяжение

ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения

ТУ 38-301-100-88 Смазка Резьбол Б

3 Определения и обозначения

3.1 В стандарте используются следующие термины:

- вместо резьба коническая замковая - резьба;

- вместо «наружная и внутренняя резьба» - соответственно ниппель и муфта (резьбовое соединение).

3.2 В настоящем стандарте применяют следующие обозначения:

Р - шаг резьбы;

К - конусность резьбы;

К1 - конусность гладкой поверхности, примыкающей к цилиндрической поверхности;

j - угол уклона резьбы;

Н - высота исходного треугольника резьбы;

h1 - высота профиля резьбы;

h - рабочая высота профиля резьбы;

b - срез вершины резьбы;

f - срез впадины резьбы;

а - ширина площадки выступа резьбы;

r - радиус закругления впадины резьбы;

r1 - радиус сопряжения вершин профиля резьбы;

D - наружный диаметр элементов бурильной колонны;

d - средний диаметр резьбы в основной плоскости;

d1 - наружный диаметр резьбы большого основания конуса ниппеля;

d2 - диаметр цилиндрической проточки;

d3 - наружный диаметр резьбы малого основания конуса ниппеля;

d4 - диаметр конусной выточки в плоскости упорного торца муфты;

d5 - внутренний диаметр резьбы в плоскости упорного торца муфты;

d6 - наружный диаметр упорной поверхности ниппелей и муфт;

dкм - диаметр цилиндрической поверхности муфты;

dкн - диаметр канавки ниппеля;

lн - длина конуса ниппеля;

lм - длина конуса муфты;

l1 - расстояние от упорного торца муфты до конца резьбы с полным профилем;

lр - длина плоскости торца до конца резьбы муфты;

 - длина от плоскости торца до разгрузочной канавки муфты;

 - предельное отклонение головки профиля резьбы ниппеля и муфты;

Dh1 - предельное отклонение высоты профиля резьбы ниппеля и муфты;

sв - предел прочности;

sт - предел текучести;

d5 - относительное удлинение;

НВ - твердость по Бринеллю;

KCV - ударная вязкость.

3.3 Определения терминов для резьбы, используемых в настоящем стандарте, - по ГОСТ 11708.

3.4 В условное обозначение резьбы входят: буква «З», диаметр большого основания конуса ниппеля в соответствии с таблицей 3 (указывают только целую часть размера в миллиметрах) и обозначение настоящего стандарта.

Например:

З-133 ГОСТ Р 50864-96

То же, с левой резьбой

З-133 LH ГОСТ Р 50864-96

Примечание - Исключение составляют обозначения резьбы З-117 и З-118, имеющие одинаковые размеры d1, но разные dср.

3.5 Соответствие обозначений резьбы по настоящему стандарту API 7 указано в приложении А.

4 Профиль, размеры, технические требования

4.1 Детали резьбовых соединений должны изготовляться в соответствии с требованиями настоящего стандарта и по конструкторской документации, утвержденной в установленном порядке.

4.2 Профиль резьбы ниппеля и муфты и размеры его элементов должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

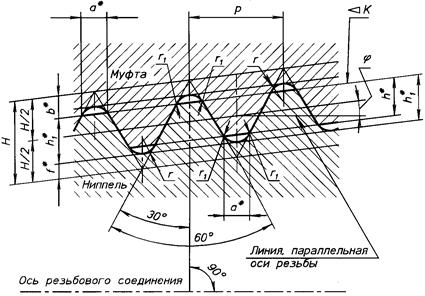

Формы профиля
I-V

________

* Размеры для справок

Рисунок 1

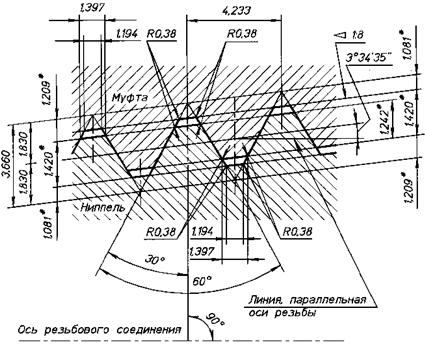

Форма профиля
VI

________

* Размеры для справок

Рисунок 2

Таблица 1 - Размеры элементов резьбы профиля ниппеля и муфты

Размеры в миллиметрах

Параметры и элементы резьбы

Форма профиля (pиcунок. l)

I

II

III

IV

V

Число шагов на длине 25,4 мм

5

4

Р

5,08

6,35

К (2tgj)

1:4

1:6

1:4

j

7°7¢30¢¢

4°45¢48¢¢

7°7¢30¢¢

Н

4,376

5,471

5,487

5,471

h1*

2,993

3,742

3,755

3,095

3,083

h*

2,626

3,283

3,293

2,633

2,625

b*

0,875

1,094

1,097

1,427

1,423

f*

0,508

0,635

0,965

а

1,016

1,270

1,651

r

0,508

0,635

0,965

r1

0,38

* Размеры приведены для проектирования резьбообразующего инструмента.

Примечания

1 Шаг резьбы Р измеряют параллельно оси резьбы.

2 При проектировании элементов бурильной колонны следует отдавать предпочтение IV форме профиля в связи с его надежностью и износостойкостью.

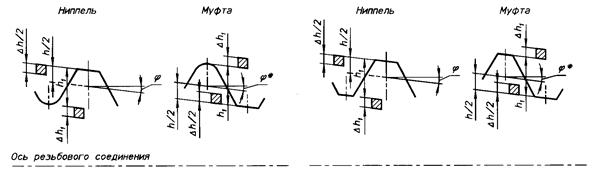

4.3 Предельные отклонения высоты профиля резьбы должны соответствовать указанным на рисунке 3 и в таблице 2.

Формы профиля                                                              Форма профиля

I-V                                                                                     VI

Рисунок 3

Таблица 2

В миллиметрах

Шаг резьбы Р

Предельные отклонения высоты профиля резьбы

Dh1

4,233

-0,060

+0,040

5,080

-0,120

+0,080

6,350

-0,180

+0,120

Примечание - Предельные отклонения являются исходными для проектирования резьбообразующего инструмента и факультативными для изделий.

4.4 Предельные отклонения от номинальных значений параметров резьбы не должны быть более:

- шага резьбы с полным профилем:

на длине 25,4 мм между любыми двумя витками, мм ............................  ±0,04

на всей длине, мм ........................................................................................  ±0,11

- угла наклона боковой стороны профиля 30° ..............................................  ±40'

- конусности на длине конуса с полным профилем резьбы, отнесенная к 100 мм:

наружного и среднего диаметра резьбы ниппеля, мм ............................  +0,25

-0,5

внутреннего и среднего диаметра резьбы муфты, мм ............................ -0,25

- радиуса сопряжения вершин профиля резьбы r1, мм .................................  +0,20

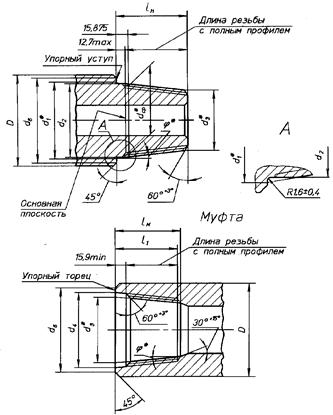

4.5 Размеры, параметры и предельные отклонения резьбовых соединений должны соответствовать указанным на рисунке 4 и в таблице 3.

Ниппель

Рисунок 4

________

* Размеры для справок

Примечания

1 Размеры D и d6 приведены в приложении Б.

2 Проточка d2 с закруглением R (1,6 ± 0,4) мм выполняют для УБТ и переводников. Другие элементы бурильной колонны устанавливают в зависимости от функционального назначения.

3 Заходные нитки резьбы ниппелей и муфт допускается притупить до основания профиля.

Таблица 3 - Размеры, параметры и предельные отклонения резьбовых соединений

Размеры в миллиметрах

Обозначение резьбы

Форма профиля

Конусность К

dcp

Ниппель

Муфта

d1

d2

+0,4

d3

lн

-3

d4

d5

lм

+9,5

l1

min

Номин.

Пред. откл.

З-30

VI

1:8

27,000

30,226

-

25,476

38

30,582

±0,13

27,742

54

41

З-35

32,131

35,357

29,857

44

35,712

32,873

60

47

З-38

35,331

38,557

33,057

38,913

36,073

З-44

40,869

44,094

38,594

44,475

41,611

З-65

IV

1:6

59,817

65,100

61,900

52,433

76

66,674

+0,8

-0,4

59,832

92

79

З-66

I

1:4

60,080

66,675

63,881

47,675

68,261

61,422

З-73

IV

1:6

67,767

73,050

69,850

60,383

74,611

67,779

З-76

I

1:4

69,605

76,200

73,406

53,950

89

77,786

70,948

105

92

З-86

IV

1:6

80,848

86,131

82,956

71,298

87,708

80,860

З-88

I

1:4

82,293

88,900

86,106

65,150

95

90,486

83,635

111

98

З-94

IV

1:6

89,687

94,971

92,075

79,138

96,836

89,702

З-101

I

1:4

94,844

101,445

98,651

77,695

102,788

96,186

З-102

IV

1:6

96,723

102,006

98,831

85,006

102

103,582

96,735

118

105

З-108

103,429

108,712

105,562

89,712

114

110,329

103,441

130

117

З-117

I

1:4

110,868

117,475

114,681

90,475

108

119,060

112,211

124

111

З-118

IV

1:6

112,192

117,475

114,275

98,475

114

112,207

130

117

З-121

I

1:4

115,113

121,717

118,923

96,217

102

123,822

116,457

118

105

З-122

IV

1:6

117,500

122,784

119,609

103,784

114

124,616

117,515

130

117

З-133

128,059

133,350

130,429

114,350

134,935

128,074

З-140

II

1:4

132,944

140,208

137,414

110,208

120

141,681

133,629

136

123

З-147

III

1:6

142,011

147,955

145,161

126,738

127

150,016

141,363

143

130

З-149

V

1:4

142,646

149,250

144,856

117,500

150,809

143,990

З-152

III

1:6

146,248

152,197

149,403

131,030

153,984

145,601

З-161

155,981

161,920

159,126

140,753

163,934

155,334

З-163

V

1:4

156,921

163,525

159,156

128,525

140

165,097

158,265

156

143

З-171

III

1:6

165,598

171,526

168,732

150,359

127

173,828

164,950

143

130

З-177

II

1:4

170,549

177,800

175,006

144,550

133

180,177

171,225

149

136

З-185

V

179,146

185,750

181,381

147,750

152

187,321

180,490

168

155

З-189

III

1:6

183,488

189,430

186,636

168,263

127

191,764

182,841

143

130

З-201

II

1:4

194,731

201,981

199,136

167,981

136

204,386

195,417

152

139

З-203

V

196,621

203,200

198,831

161,950

165

204,783

197,965

181

168

Примечание - Замки с резьбой З-30; З-35; З-38 и З-44 предназначены для бурильных труб диаметрами 26,7; 33,4; 42,2 и 48,3 мм.

4.6 Допуск перпендикулярности упорного уступа ниппеля и упорного торца муфты к оси резьбы не должен быть более 0,10 мм, а допуск плоскостности на ширине упорного уступа ниппеля и упорного торца муфты - 0,07 мм.

4.7 Допуск соосности осей конической выточки (d4, рисунок 4) и резьбы муфт 0,2 мм.

4.8 Для повышения работоспособности резьбового соединения при знакопеременных изгибающих нагрузках для УБТ рекомендуется применение обкатки впадины резьбы роликами.

Контроль натяга резьбы калибрами производится до обкатки.

4.9 Варианты формы и размеры разгрузочных канавок УБТ ниппелей и муфт приводятся в приложении В (рисунки В.1 - В.3 и таблица В.1).

4.10 Параметр шероховатости Ra по ГОСТ 2789 не должен быть более:

- для резьбы - 3,2 мкм;

- для разгрузочной канавки - 1,6 мкм.

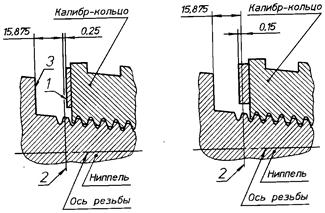

4.11 Натяг резьбы ниппеля должен соответствовать указанному на рисунке 5.

1 - контрольная плоскость; 2 - основная плоскость; 3 - упорный уступ

Рисунок 5

Примечание - Предельные отклонения натяга ниппелей долот  мм.

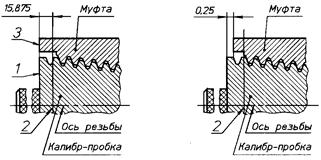

4.12 Натяг резьбы муфты должен соответствовать указанному на рисунке 6.

1 - контрольная плоскость; 2 - основная плоскость; 3 - упорный торец

Рисунок 6

4.13 Механические свойства металла после термической обработки деталей резьбового соединения (ниппеля и муфты) приведены в приложении Г.

4.14 Резьба, упорные поверхности ниппелей и муфт должны быть гладкими, без забоин, выкрошенных ниток, заусенцев, рванин и других дефектов, нарушающих непрерывность, герметичность и прочность.

4.15 Для предохранения резьбового соединения от коррозии и заедания резьба и упорные поверхности должны быть фосфатированы (марганцовисто-железистое фосфатирование), толщина покрытия 0,015 - 0,020 мм. Допускаются другие способы защиты поверхности, например, поликомпозиционные покрытия на основе меди.

4.16 Перед свинчиванием на резьбу и упорные поверхности должна наноситься резьбовая смазка с цинковым (или другим металлическим) наполнителем (например, Резьбол Б по ТУ 38-301-100).

5 Правила приемки

5.1 Для проверки соответствия резьбовых соединений требованиям настоящего стандарта проводят приемочный контроль и периодические испытания.

5.2 Приемочному контролю подвергают каждые ниппель и муфту на соответствие требованиям 4.10 - 4.12, 4.14 - 4.16.

Периодически должны быть проверены ниппели и муфты на соответствие требованиям 4.2 - 4.7 в объемах, сроках и по методике, согласованных с изготовителем и потребителем.

5.3 Периодические испытания резьбового соединения, прошедшего приемочный контроль, проводят не реже одного раза в два года по программе и методике испытаний на определение ресурса при многократном свинчивании-развинчивании и предела выносливости при знакопеременном изгибе.

5.4 При получении неудовлетворительных результатов приемочного контроля, хотя бы по одному из показателей, проводят повторный приемочный контроль на удвоенной выборке продукции этого типа.

Результаты повторного приемочного контроля распространяют на партию данной продукции.

6 Методы контроля

6.1 Проверка геометрических размеров и параметров резьбовых соединений должна осуществляться с помощью универсальных измерительных средств в соответствии с технической документацией, утвержденной в установленном порядке.

6.2 Натяг резьбы ниппелей и муфт контролируют рабочими резьбовыми калибрами.

6.3 Перед проверкой натяга поверхность резьбы должна быть тщательно очищена и на нее должен быть нанесен топкий слой жидкого масла. Калибр навинчивают на резьбу усилием одного человека с применением рычага 150 мм.

6.4 Рекомендуется контролировать резьбу гладкими калибрами с натягами, соответствующими резьбовым калибрам.

6.5 Шероховатость поверхность резьбы, упорных уступов и торцев проверяют сравнением с рабочими образцами шероховатости по ГОСТ 9378.

6.6 Качество фосфатного покрытия на резьбе проверяют в трех равномерно расположенных точках по окружности витка резьбы капельным или другим способом по ГОСТ 9.302.

6.7 Испытания на износ резьбового соединения при многократном свинчивании проводятся на стенде по согласованной методике.

6.8 Испытания на сопротивление усталости при знакопеременном изгибе резьбового соединения проводятся на стендовых установках при плоском или круговом изгибе по согласованной методике.

7 Транспортирование и хранение

7.1 Резьбы и упорные поверхности ниппелей и муфт должны быть надежно защищены от повреждений металлическими предохранительными деталями (пробка, кольцо). Допускается применение предохранительных деталей из других материалов (полиэтилен плюс металлическая арматура), обеспечивающих надежную защиту резьбы.

7.2 При транспортировании резьба и упорные поверхности соединения должны быть покрыты противокоррозионными смазками или рабочими маслами в соответствии с требованиями ГОСТ 9.014.

7.3 Транспортирование может осуществляться без предохранительных колец и пробок в случае использования специальной тары, предохраняющей от ударов и проникновения влаги и пыли.

7.4 Рекомендуется замена антикоррозийной смазки через каждые 6 мес. хранения.

8 Указания по эксплуатации

Требования по эксплуатации, расчету и ремонту резьбового соединения должны быть установлены в нормативно-технической документации в зависимости от их функционального назначения.

ПРИЛОЖЕНИЕ А
(справочное)

Соответствие обозначений резьбы по настоящему стандарту требованиям стандарта API 7 (США)

Обозначение резьбы по настоящему стандарту

Зарубежный аналог резьбы по стандарту API 7

Форма профили по настоящему стандарту

Форма профиля по стандарту API 7

Обозначение резьбы по настоящему стандарту

Зарубежный аналог резьбы по стандарту API 7

Форма профили по настоящему стандарту

Форма профиля по стандарту API 7

З-30

NC 10

VI

V - 0,05

З-118

NC 44

IV

V - 0,038R

З-35

NC 12

VI

V - 0,05

З-121

4 1/2 FH

I

V - 0,040

З-38

NC 13

VI

V - 0,05

З-122

NC 46

IV

V - 0,038R

З-44

NC 16

VI

V - 0,05

З-133

NC 50

IV

V - 0,038R

З-65

NC 23

IV

V - 0,038R

З-140

5 1/2 Reg

II

V - 0,050

З-66

2 3/8 Reg

I

V - 0,040

З-147

5 1/2 FH

III

V - 0,050

З-73

NC 26

IV

V - 0,038R

З-149

NC 56

V

V - 0,038R

З-76

2 7/8 Reg

I

V - 0,040

З-152

6 5/8 Reg

III

V - 0,050

З-86

NC 31

IV

V - 0,038R

З-161

-

III

V - 0,050

З-88

3 1/2 Reg

I

V - 0,040

З-163

NC 61

V

V - 0,038R

З-94

NC 35

IV

V - 0,038R

З-171

6 5/8 FH

III

V - 0,050

З-101

3 1/2 FH

I

V - 0,040

З-177

7 5/8 Reg

II

V - 0,050

З-102

NC 38

IV

V - 0,038R

З-185

NC 70

V

V - 0,038R

З-108

NC 40

IV

V - 0,038R

З-189

-

III

V - 0,050

З-117

4 1/2 Reg

I

V - 0,040

З-201

8 5/8 Reg

II

V - 0,050









З-203

NC 77

V

V - 0,038R

ПРИЛОЖЕНИЕ Б
(рекомендуемое)

Размеры наружных диаметров и упорной поверхности элементов бурильной
колонны, мм

Таблица Б.1

Размеры в миллиметрах

Обозначение резьбы

D*

±0,8

d6*

D**

d6**

±0,4

Обозначение резьбы

D*

±0,8

d6*

D**

d6**

±0,4



Номин.

Пред. откл

Номин.

Пред. откл



З-30

35

34,0

-

З-118

-

152

+3,2

144,5



З-35

41

40,0

159



149,0



З-38

46

44,5

З-121

152

145,0

-



З-44

54

52,5

З-122

152

145,0

159

+3,2

150,0



З-65

-

79

+1,2

76,0

165

155,0



З-66

80

76,5

-

159

172

+4,0

160,0



З-73

86

83,0

89

+1,2

83,0

З-133

159

154,0

178

+4,0

165,0



З-76

95

91,0

-

162





З-86

105

100,5

105

+1,6

100,5

165

184

169,5



З-88

108

103,5

-

168



З-94

-

121

+2,0

115,0

З-140

172

165,4

-



З-101

118

114,0

-

З-147

178

170,5



З-102

121

116,0

127

+2,0

121,0

З-149

-

197

+4,0

185,5



127

203

190,0



З-108

133

127,5

-

З-152

197

186

210

196,0



140

З-161

-

203

190,0



З-117

140

134,5

З-163

229

+5,0

213,0













З-171

203

196

-









З-177

226

214

241

+5,0

224,0











З-185

-

248

+6,5

232,5















254

237,0







З-189

248

232,5











З-201

254

242

-















З-203

-

279

+6,5

266,5



* Размеры D и d6, соответствуют замкам.

** Размеры D и d6, соответствуют УБТ, а также соединениям с элементами бурильной колонны.

Примечание - Предельные отклонения размера d6 (замки):

- для резьб З-30; З-35; З-38 и З-44 ... ±0,25 мм.

- для остальных резьб ... ±0,40 мм.



ПРИЛОЖЕНИЕ В
(рекомендуемое)

Размеры разгрузочных канавок для утяжеленных бурильных труб (УБТ)

В.1 Для снижения концентрации напряжений резьбового соединения наиболее оптимальным вариантом являются разгрузочные канавки, указанные на рисунках В.1 и В.2

Рисунок B.1 - Разгрузочная канавка ниппеля

Рисунок В.2 - Разгрузочная канавка муфты

В.2 Зарезьбовую разгрузочную канавку муфт (рисунок В.3) выполняют для выхода инструмента при обработке. Однако при изготовлении образуются витки со срезанными вершинами. Применение этих канавок нецелесообразно при больших крутящих моментах свинчивания соединения в небольшом числе рабочих витков резьбы.

1 - длина резьбы с полным профилем;
2 - длина резьбы со срезанными вершинами

Рисунок В.3 - Разгрузочная канавка муфты

В.3 Могут применяться другие формы разгрузочных канавок, способствующих повышению сопротивления усталости резьбовых соединений.

Таблица B.1 - Размеры разгрузочных канавок, мм

Обозначение резьбы

lp

±1,6

dкм

+0,4

К1*

dкм

-0,8

lр'

-3,2

Обозначение резьбы

lp

±1,6

dкм

+0,4

К1*

dкм

-0,8

lр'

-3,2

З-94

82,6

82,2

1:6

82,2

85,7

З-147

114,3

129,9

1:6

133,5

117,5

З-101

81,9

80,1

1:4

86,5

85,1

З-149

121,8

1:4

134,5

З-102

88,9

88,1

1:6

89,3

92,1

З-152

114,3

134,1

1:6

137,7

117,5

З-108

101,6

92,9

96,0

104,8

З-161

143,8

147,4

З-117

94,9

96,1

1:4

102,1

98,1

З-163

127,0

133,0

1:4

148,8

130,2

З-118

101,6

101,6

1:6

106,4

104,8

З-171

114,3

153,5

1:6

157,0

117,5

З-121

88,9

100,4

1:4

106,8

92,1

З-177

120,6

148,8

1:4

162,7

123,8

З-122

101,6

106,8

1:6

109,9

104,8

З-185

139,7

152,0

171,0

142,9

З-133

117,5

120,6

З-189

114,3

171,3

1:6

174,9

117,5

З-140

108,0

114,3

1:4

123,4

111,1

З-201

123,8

173,0

1:4

182,9

127,0













З-203

152,4

166,3

188,5

155,6

* Предельные отклонения конусности гладкой поверхности не должны превышать ±2,1 мм на длине 100 мм

Примечание - Резьбы З-65, З-73 и З-86 не имеют разгрузочных канавок из-за недостаточной толщины стенки трубы.

ПРИЛОЖЕНИЕ Г
(рекомендуемое)

Механические свойства металла элементов бурильной колонны после
термической обработки

Таблица Г.1

Номинальный диаметр D, мм

Параметр

sв, МПа, не менее

sт, МПа, не менее

d5, %, не менее

НВ, не менее

KCV, кДж/м2, не менее

замки

УБТ, переводники

Замки

УБТ, переводники

Замки, УБТ и переводники

До 175

965,2

965,2

827,3

758,4

13

285

800

От 178

930,7

689,5

Г.1 При назначении механических свойств металла других элементов бурильной колонны следует руководствоваться необходимыми эксплуатационными характеристиками.

Г.2 Для проверки механических свойств металла после термообработки (4.13) отбирают по две детали (ниппель и муфта), взятые от каждой плавки.

Г.3 Проведение механических испытаний

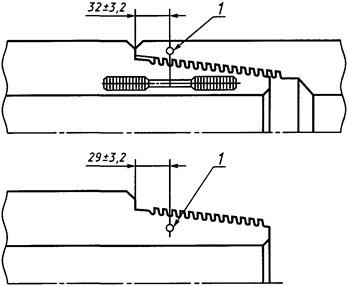

Г.3.1 Образцы ниппелей замков вырезаются в продольном направлении, как указано на рисунке Г.1.

1 - место испытаний твердости на середине стенки, измеренной от впадины резьбы

Рисунок Г.1

Г.3.2 Образцы УБТ и переводников вырезают в продольном направлении в пределах 0,9 м от торца детали и на расстоянии 25 мм от наружного диаметра образца или на середине толщины стенки в случае, если утонение стенки не соответствует указанной величине.

Г.4 Допускается применять метод неразрушающего контроля механических свойств металла резьбовых соединений.

Г.5 Испытание на растяжение - по ГОСТ 10006.

Г.6 Контроль твердости по Бринеллю - по ГОСТ 9012.

Ключевые слова: резьба, резьбовое соединение, параметры, размеры, предельные отклонения, допуски, профиль, контроль







© 2013 Ёшкин Кот :-)
