ГОСТ Р ИСО 3394-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТАРА ТРАНСПОРТНАЯ ЖЕСТКАЯ
ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

Размеры

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Научно-исследовательским и экспериментально-конструкторским институтом тары и упаковки (НИЭКИТУ)

ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 223 «Упаковка»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 22 декабря 1999 г. № 630-ст

3 Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 3394-84 «Тара транспортная жесткая прямоугольного сечения. Размеры»

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р ИСО 3394-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТАРА ТРАНСПОРТНАЯ ЖЕСТКАЯ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

Размеры

Transport rigid rectangular packages.
Dimensions

Дата введения 2001-01-01

1 Область применения

Настоящий стандарт устанавливает два ряда размеров транспортной жесткой тары прямоугольного сечения, основанных на размерах (модуле) 600´400 мм.

2 Определения

В настоящем стандарте применяют следующий термин с соответствующим определением:

размеры в плане: Размеры прямоугольника, ограниченного на горизонтальной поверхности, на которой располагается транспортная тара, четырьмя вертикальными плоскостями, пересекающимися под прямым углом (рисунок 1).

Рисунок 1

3 Сущность метода

Наружные размеры транспортной тары (длину и ширину) получают умножением или делением размера модуля в плане на целое число.

4 Размеры

Примеры размеров в плане, вычисленных в соответствии с разделом 3, приведены в таблице 1 и приложении А.

Таблица 1 - Размеры транспортной тары

В миллиметрах

Модуль 600´400

Кратный размер

Дольный размер

1200´1000

600´400

1200´800

300´400

1200´600

200´400

1200´400

150´400

800´600

120´400







600´200



300´200



200´200



150´200



120´200







600´133



300´133



200´133



150´133



120´133







600´100



300´100



200´100



150´100



120´100

Примечание - Кратные и дольные размеры являются примерами, вычисленными по модулю размером 600´400 мм.

5 Высота

Высоту транспортной тары выбирают по согласованию с потребителем тары.

6 Допуски

Размеры в плане и все размеры, принятые на их основе, являются максимальными размерами для наполненной транспортной тары.

ПРИЛОЖЕНИЕ А

(справочное)

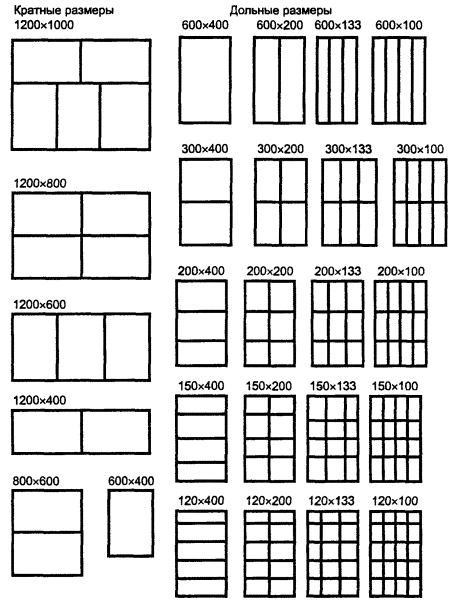

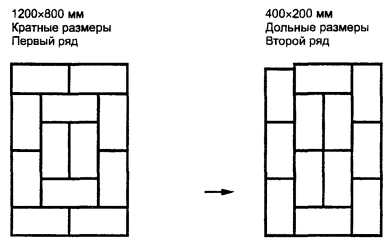

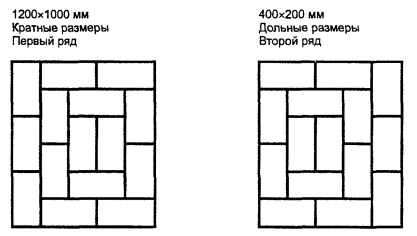

Примеры сочетаний кратных и дольных размеров

Размеры в миллиметрах

Ключевые слова: тара прямоугольного сечения, модуль, размеры, кратные размеры, дольные размеры
