ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ИНСТРУМЕНТ ТВЕРДОСПЛАВНЫЙ
ДЛЯ ОБРАЗОВАНИЯ
ОТВЕРСТИЙ В СТРОИТЕЛЬНЫХ
МАТЕРИАЛАХ

КОРОНКИ КРЕСТОВЫЕ
С ЦЕНТРАЛЬНОЙ ОПЕРЕЖАЮЩЕЙ ВСТАВКОЙ ТВЕРДОСПЛАВНЫЕ

Типы и основные размеры

ГОСТ 17015-71

МОСКВА - 1973

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРОНКИ КРЕСТОВЫЕ С ЦЕНТРАЛЬНОЙ ОПЕРЕЖАЮЩЕЙ ВСТАВКОЙ ТВЕРДОСПЛАВНЫЕ

Типы и основные размеры

Carbide cross hits with a central advanced insert.

Types and main sizes

ГОСТ

17015-71

Постановлением Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен

с 1/1 1973 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на твердосплавные коронки для бурения отверстий в бетоне и железобетоне ручными пневматическими и электрическими перфораторами с энергией удара до 35 Дж.

2. Коронки должны изготовляться двух типов:

ККЦ1 - для бурения отверстий диаметром 32 - 45 мм;

ККЦ2 - для бурения отверстий диаметром 52 - 60 мм.

3. Основные размеры коронок должны соответствовать указанным на черт. 1, 2 и в таблице.

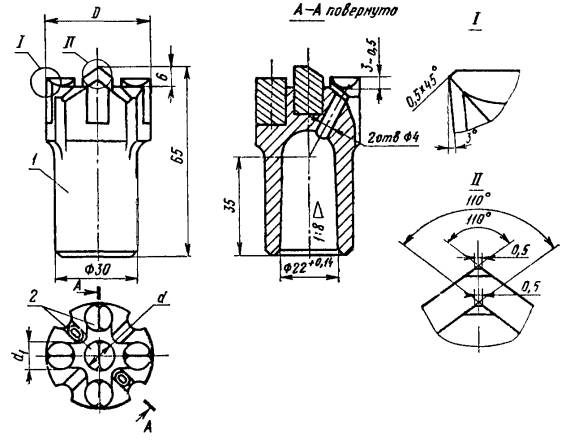

Тип ККЦ1

1 - корпус коронки, 2 - пластинка твердосплавная формы Г14 по ГОСТ 880-67

Черт. 1

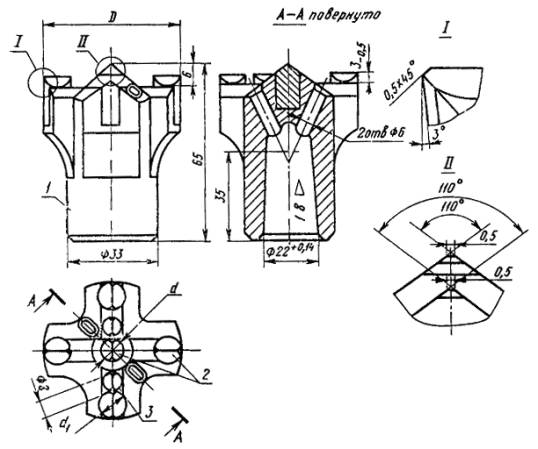

Тип ККЦ2

1 - корпус коронки, 2 - пластинка твердосплавная формы Г14 по ГОСТ 880-67;
3 - пластинка твердосплавная формы Г1401 по ГОСТ 880-67

Черт. 2

мм

Тип коронки

D

d

d1

ККЦ1

32

8

10

(36)

10

40

12

(45)

12

ККЦ2

52

10

10

(55)

60

Примечание. Размеры коронок, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения крестовой коронки типа ККЦ1 диаметром 40 мм:

Коронка ККЦ1-40 ГОСТ 17015-71

4. Технические требования - по ГОСТ 17017-71.
