ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ ВИХРЕВЫЕ
И ЦЕНТРОБЕЖНО-ВИХРЕВЫЕ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

ГОСТ 10392-89

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ ВИХРЕВЫЕ И ЦЕНТРОБЕЖНО-ВИХРЕВЫЕ

Типы и основные параметры

Whirling and centrifugal-whirling pumps.
Types and basic parameters

ГОСТ
10392-89

Дата введения 01.01.90

Настоящий стандарт распространяется на насосы вихревые и центробежно-вихревые с подачей от 1 до 37 м3/ч (от 0,3 до 10 л/с) и напором от 14 до 190 м, предназначенные для перекачивания жидкостей с кинематической вязкостью до 36·10-6 м2/с, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908, с содержанием твердых включений не более 0,01 % по массе и размером не более 0,05 мм, изготовляемые для нужд народного хозяйства и экспорта.

1. ТИПЫ

1.1. Типы насосов указаны в табл. 1.

1.2. Исполнение по материалу деталей проточной части и допускаемые пределы температуры перекачиваемой жидкости должны соответствовать указанным в табл. 1.

1.3. Климатическое исполнение насосов У и Т, категория размещения 2 по ГОСТ 15150. Для насосов с исполнением по материалу проточной части Б и К допускается климатическое исполнение ОМ.

Таблица 1

Тип насоса

Конструктивная характеристика

Материал, определяющий прочность изделия

Перекачиваемые жидкости

Температура перекачиваемой жидкости, °С

Наименование

Условное обозначение

Нижний предел

Верхний предел

ВК

Вихревой консольный

Серый чугун

А

Безопасные

- 15

85

Бронза

Б

- 40

Хромоникелевая сталь

К

Серый чугун и бронза

АБ

Легковоспламеняющиеся, вредные

- 15

Бронза

Б

- 40

Хромоникелевая сталь

К

Горючие вредные

ВКС

Вихревой консольный самовсасывающий

Серый чугун

А

Безопасные

- 15

Бронза

Б

- 40

Серый чугун и бронза

АБ

Горючие, вредные

- 15

Бронза

Б

- 40

ВКО

Вихревой консольный обогреваемый (охлаждаемый)

Серый чугун

А

Безопасные

- 15

ЦВК

Центробежно-вихревой консольный

Серый чугун

105

2. ОСНОВНЫЕ ПАРАМЕТРЫ

2.1. Основные параметры выпускаемых вихревых насосов должны соответствовать табл. 3, новых (модернизированных) вихревых насосов (выпуск с 1994 г.) и центробежно-вихревых насосов - табл. 2.

2.2. Давление на входе в насос должно быть не более 0,25 МПа (2,5 кгс/см2).

2.3. Рабочие части характеристик насосов приведены в приложении 1.

Таблица 2

Типоразмер насоса

Подача м3/ч (л/с)

Напор, м

Допускаемый кавитационный запас, м, не более

Максимальная высота самовсасывания для самовсасывающих насосов, м

КПД, %

Частота вращения, с-1 (об/мин)

Масса, кг, не более

ВК (ВКС) 1/35,5

3,6 (1)

35,5

6

4

35

49

(2950)

17,4

ВК (ВКС) 1,8/40

6,5 (1,8)

40

6,5

3,5

38

20,5

ВК (ВКС) 4/28

14,4 (4,0)

28

6

4

41

24

(1450)

29,5

ВК (ВКС) 5/32

18,0 (5,0)

32

6,5

3,5

39

33,6

ЦВК 4/112

14,4 (4,0)

112

2,6

-

40

49

(2950)

87,2

ЦВК 5/125

18,0 (5,0)

125

2,8

43

ЦВК 6,3/160

22,7 (6,3)

160

3,0

44

Таблица 3

Типоразмер насоса

Подача м3/ч (л/с)

Напор, м

Допускаемый кавитационный запас, м, не более

Максимальная высота самовсасывания для самовсасывающих насосов, м

КПД, %

Частота вращения, с-1 (об/мин)

Масса, кг, не более

ВК(ВКС) 2/26

7,2 (2,0)

26

5

4

33

24 (1450)

31

ВК(ВКС) 4/24

14,4 (4,0)

24

6

41

34

ВК(ВКС) 5/24

18,0 (5,0)

24

6,5

3,5

38

35,7

ВК(ВКС) 10/45

36,0 (10,0)

45

7,0

3,0

35

46

Примечания к табл. 2 и 3:

1. Основные параметры указаны при работе насосов на воде с температурой 293 К (20 °С).

2. Для вихревых насосов по табл. 2 основные параметры расчетные и могут уточняться по мере освоения соответствующих типоразмеров.

3. Производственные допустимые отклонения по всей рабочей части характеристики: подача ± 8 %, напора + 6 %.

4. Допустимый кавитационный запас установлен при коэффициенте кавитационного запаса равного 1,15 для центробежно-вихревых и равного 1,1 для вихревых насосов.

5. Значение КПД приведено для оптимального режима в пределах рабочей части характеристики. Производственный допуск на КПД минус 3 % от указанного в табл. 2 и 3.

6. Масса вихревых насосов указана для основного исполнения ВК-А. Для других исполнений масса указывается в технических условиях на насосы конкретных типов.

2.4. Допускается работа насосов с электроприводом частотой тока 60 Гц. При этом значения основных параметров должны быть указаны в технических условиях и эксплуатационной документации на насосы конкретных типоразмеров.

2.5. Условное обозначение насосов должно соответствовать структурной схеме, приведенной в приложении 2.

ПРИЛОЖЕНИЕ 1

Справочное

РАБОЧИЕ ЧАСТИ ХАРАКТЕРИСТИК НАСОСОВ

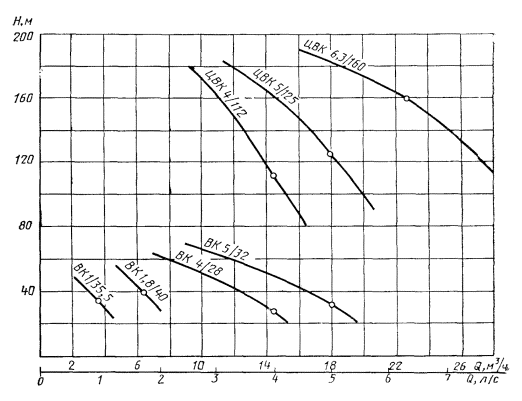

Область работы насосов

Черт. 1.

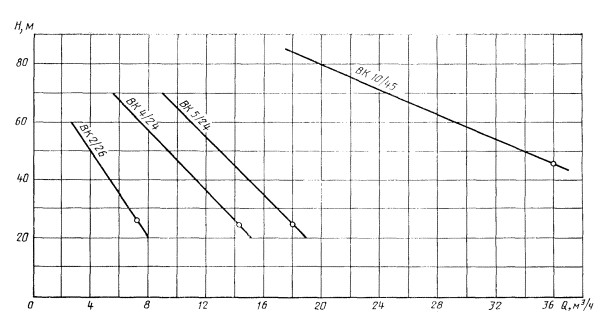

Область работы вихревых насосов

Черт. 2.

ПРИЛОЖЕНИЕ 2

Обязательное

Структурная схема обозначения насоса



ХХХ

ХХ /

ХХХ

ХХ -

ХХ -

ХХ -

Х

Тип насоса по табл. 1



























Подача по табл. 2 или 3, м

























Напор по табл. 2 или 3, м























Материал проточной части по табл. 1





















Исполнение по виду уплотнения по техническим условиям



















Климатическое исполнение и категория размещения по п. 13



















Обозначение НТД на поставку







Пример условного обозначения насоса вихревого консольного с подачей 4 л/с, напором 28 м, с материалом проточной части из серого чугуна и бронзы с двойным торцовым уплотнением 2Г в климатическом исполнении У2

Насос ВК 4/28 АБ-2Г-У2 … (обозначение НТД)

То же, центробежно-вихревого насоса с подачей 4 л/с, напором 112 м в климатическом исполнении У2

Насос ЦВК 4/112-У2 … (обозначение НТД).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

ИСПОЛНИТЕЛИ

Р. Н. Соколов, А. Я. Хрусталев (руководитель темы), А. А. Митюшин, Р. С. Быкова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.02.89 № 298

3. Срок проверки - 1993 г., периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 10392-80

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9.908-85

Вводная часть

ГОСТ 15150-69

1.3
