ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 1146-80
(СТ СЭВ 2328-80)



ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ

Конструкция и размеры

Raised countersunk head wood screws.
Construction and dimensions

ГОСТ
1146-80

(СТ СЭВ 2328-80)

Дата введения 1982-01-01

1. Настоящий стандарт распространяется на шурупы с потайной головкой с диаметром стержня от 1,6 до 10 мм.

Стандарт полностью соответствует CT СЭВ 2328-80.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

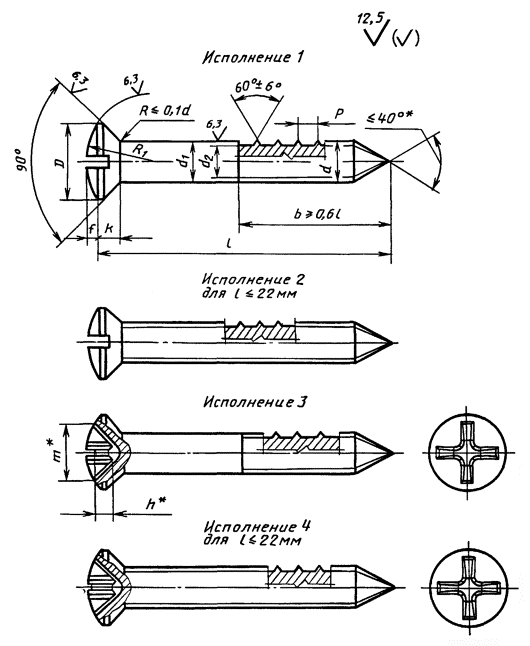

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.

________________

* Размеры для справок.

Таблица 1

мм

Диаметр резьбы d (пред. откл. h14)

1,6

2

2,5

3

3,5

4

5

6

8

10

Внутренний диаметр резьбы d2, не более

1,1

1,4

1,7

2,1

2,4

2,8

3,5

4,2

5,6

7,0

Шаг резьбы Р (пред, откл. ± 0,2 Р)

0,8

1

1,25

1,25

1,5

1,75

2

2,5

3,5

4,5

Диаметр головки D

3,0

3,8

4,7

5,6

6,5

7,4

9,2

11,0

14,5

18,0

Высота головки без сферы К, не более

0,96

1,2

1,5

1,65

1,93

2,2

2,5

3

4

5

Высота сферы f »

0,4

0,5

0,6

0,75

0,9

1

1,25

1,5

2

2,5

Радиус сферы R1 »

3,4

4,2

5,4

6,0

6,8

8

9,4

12

15

19

Номер крестообразного шлица

-

0

1

2

3

4

Диаметр крестообразного шлица m, не более

-

2,3

3,0

3,3

4,4

4,8

5,4

7,3

8,7

11,2

Глубина крестообразного шлица h, не более

-

1,5

1,7

2,0

2,2

2,5

3,1

3,5

5,0

6,1

Глубина вхождения калибра в крестообразный шлиц.

не более

-

1,6

1,9

2,2

2,5

2,8

3,4

4,0

5,5

6,8

не менее

-

1,3

1,6

1,9

2,0

2,3

2,9

3,5

5,0

6,3

Таблица 2

мм

Длина шурупа l

Диаметр шурупа d

1,6

2

2,5

3

3,5

4

5

6

8

10

7







-

-

-

-

-

-

-

10











-

-

-

-

-

13















-

-

-

16

-













-

-

-

(18)

-

-

Стандартные длины

-

-

20

-

-

-

-

(22)

-

-













-

-

25

-

-













-

-

30

-

-

-











-

-

35

-

-

-

-









-

-

40

-

-

-

-









-

-

45

-

-

-

-

-







-

-

50

-

-

-

-

-









-

60

-

-

-

-

-









-

70

-

-

-

-

-

-







-

80

-

-

-

-

-

-

-







90

-

-

-

-

-

-

-







100

-

-

-

-

-

-

-







Примечание. Длины шурупов, заключенные в скобках, применять не рекомендуется.

Пример условного обозначения шурупа исполнения 1, диаметром d = 3 мм, длиной l = 20 мм из низкоуглеродистой стали, без покрытия

Шуруп 1 - 3×20 ГОСТ 1146-80

То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления хроматированным

Шуруп 1 - 3×20.016 ГОСТ 1146-80

То же, исполнения 2, из коррозионностойкой стали, без покрытия

Шуруп 2 - 3×20.2 ГОСТ 1146-80

(Измененная редакция, Изм. № 2).

3. Шлицы прямые - по ГОСТ 24669, крестообразные - по ГОСТ 10753.

(Измененная редакция, Изм. № 2).

3а. Диаметр гладкой части стержня d1 должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.

(Введен дополнительно, Изм. № 2).

4. Технические требования - по ГОСТ 1147.

5. Теоретическая масса шурупов указана в приложении 1.

6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по приложению 2.

ПРИЛОЖЕНИЕ 1
Справочное

МАССА СТАЛЬНЫХ ШУРУПОВ

Длина шурупа l, мм

Теоретическая масса 1000 шт. стальных шурупов, кг » при номинальном диаметре резьбы d, мм

1,6

2

2,5

3

3,5

4

5

6

8

10

7

0,10

0,16

0,24

-

-

-

-

-

-

-

10

0,14

0,21

0,33

0,48

0,67

-

-

-

-

-

13

0,17

0,27

0,42

0,61

0,85

1,10

1,72

-

-

-

16

-

0,33

0,51

0,74

1,02

1,33

2,09

-

-

-

18

-

-

0,57

0,83

1,14

1,49

2,33

3,35

-

-

20

-

-

0,63

0,92

1,26

1,64

2,57

3,69

-

-

22

-

-

0,69

1,01

1,38

1,80

2,81

4,04

-

-

25

-

-

0,78

1,14

1,55

2,03

3,18

4,56

-

-

30

-

-

-

1,36

1,85

2,41

3,78

5,42

-

-

35

-

-

-

-

2,14

2,80

4,39

6,29

-

-

40

-

-

-

-

2,44

3,18

4,99

7,16

-

-

45

-

-

-

-

- ,

3,57

5,60

8,02

-

-

50

-

-

-

-

-

3,95

6,20

8,89

15,83

-

60

-

-

-

-

-

4,72

7,41

10,62

18,88

-

70

-

-

-

-

-

-

8,62

12,35

21,93

-

80

-

-

-

-

-

-

-

14,08

24,98

39,04

90

-

-

-

-

-

-

-

15,81

28,04

43,79

100

-

-

-

-

-

-

-

17,54

31,09

48,53

Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2
Справочное

ДОПУСКИ ДЛЯ ШУРУПОВ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ПО СИСТЕМЕ ЕСДП СЭВ и ОСТ

Поля допусков

по ЕСДП СЭВ

по системе ОСТ

h14

В7

js17

СМ10

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

В. Г. Вильде, Р. В. Жирова, Т. М. Хлопунова, Т. Е. Юрченко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.80 № 3274

3. Стандарт полностью соответствует СТ СЭВ 2328-80

4. ВЗАМЕН ГОСТ 1146-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ.

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1147-80

4

ГОСТ 10753-86

3

ГОСТ 24669-81

3

6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 № 406 снято ограничение срока действия

7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями № 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91)
