ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАТИСТИЧЕСКИЙ ПРИЕМОЧНЫЙ КОНТРОЛЬ
ПО АЛЬТЕРНАТИВНОМУ ПРИЗНАКУ.
ПЛАНЫ КОНТРОЛЯ

ГОСТ 18242-72
(СТ СЭВ 548-77, СТ СЭВ 1673-79)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАТИСТИЧЕСКИЙ ПРИЕМОЧНЫЙ КОНТРОЛЬ
ПО АЛЬТЕРНАТИВНОМУ ПРИЗНАКУ.
ПЛАНЫ КОНТРОЛЯ

Acceptance statistical inspection
by attributes. Inspection plans

ГОСТ
18242-72*

(СТ СЭВ 548-77, СТ СЭВ 1673-791)

* Переиздание (декабрь 1981 г.) с Изменением № 1, утвержденным в декабре 1980 г., Пост. № 6348 (ИУС 4 1981 г.).

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 ноября 1972 г. № 2106 срок введения установлен

с 01.01.1974 г.

Настоящий стандарт устанавливает одноступенчатые, двухступенчатые, многоступенчатые в последовательные планы и порядок проведения статистического приемочного контроля качества продукции по альтернативному признаку для всех видов продукции производственно-технического назначения и товаров народного потребления, в том числе готовой продукции, полуфабрикатов, комплектующих изделий и материалов, поступающих, на контроль в виде одиночных или последовательных партий.

В случае контроля одиночных партий выбор плана контроля рекомендуется осуществлять на основе анализа оперативной характеристики плана контроля с учетом браковочного уровня дефектности.

Планы контроля, указанные в стандарте, не следует применять в случаях, когда нормативными документами предусмотрен сплошной контроль, а также в случаях, когда вероятность приемки дефектной партии должна быть значительно меньше предусмотренной настоящим стандартом.

В стандарте принята терминология по ГОСТ 15895-77.

Стандарт соответствует СТ СЭВ 548-77 и СТ СЭВ 1673-79.

1. Общие положения

1.1. Принципы выбора плана контроля.

1.1.1. Для разработки правил контроля должны быть установлены:

контролируемые свойства продукции,

виды дефектов,

приемочный уровень дефектности (AQL) для отдельных свойств или для групп свойств и способ его определения,

уровень контроля,

тип плана контроля,

объем партии,

план контроля по соответствующей таблице планов.

1.2. Виды дефектов и дефектные изделия.

1.2.1. Различают три вида дефектов: критические, значительные и малозначительные (ГОСТ 15467-79).

1.2.2. В соответствии с видами дефектов различают три вида дефектных изделий:

изделие с критическим дефектом - изделие, имеющее хотя бы один критический дефект;

изделие со значительным дефектом - изделие, имеющее один или несколько значительных дефектов, но не имеющее критических дефектов;

изделие с малозначительным дефектом - изделие, имеющее один или несколько дефектов малозначительных по отдельности и в совокупности, но не имеющее значительных и критических дефектов.

1.3. Приемочный уровень дефектности AQL.

1.3.1. Уровень дефектности в настоящем стандарте может быть выражен процентом дефектных единиц:

или числом дефектов на 100 единиц продукции

.

1.3.2. При известном значении AQL для параметра или группы параметров большинство проверяемых партий на основе избранного плана выборочного контроля будет принято, если средняя доля дефектности этих партий будет не больше, чем AQL.

AQL не определяет уровень дефектности в отдельных партиях и поэтому не гарантирует выполнение требования потребителя в каждой отдельной партии, но гарантирует их выполнение в среднем для последовательности партий.

1.3.3. Чтобы определить риск потребителя при отдельных приемках на основании определенного плана выборочного контроля следует использовать оперативную характеристику плана или в обоснованных случаях следует вычислить предел среднего выходного уровня дефектности QL.

1.4. Уровень контроля.

1.4.1. Принято семь уровней контроля (табл. 1):

I, II, III - общие;

S-1; S-2; S-3; S-4 - специальные.

Таблица 1

Код объема выборки при уровне контроля

Объем партии

специальном

общем

S-1

S-2

S-3

S-4

I

II

III

2 - 8

A

A

A

A

A

A

B

9 - 15

A

A

A

A

A

B

C

16 - 25

A

A

B

B

B

C

D

26 - 50

A

B

B

C

C

D

E

51 - 90

B

B

C

C

C

E

F

91 - 150

B

B

C

D

D

F

G

151 - 280

B

C

D

E

E

G

H

281 - 500

B

C

D

E

F

H

J

501 - 1200

C

C

E

F

G

J

K

1201 - 3200

C

D

E

G

H

K

L

3201 - 10000

C

D

F

G

J

L

M

10001 - 35000

C

D

F

H

K

M

N

35001 - 150000

D

E

G

J

L

N

P

150001 - 500000

D

E

G

J

M

P

Q

500001 и выше

D

E

H

K

N

Q

R

1.4.2. Основным для применения является уровень контроля II.

Уровень III применяют, если применение уровня I или II является необоснованным из-за стоимости контроля или принятие партии продукции с долей дефектных единиц больше AQL не вызывает существенных потерь.

Специальные уровни S-1, S-2, S-3, S-4 применяют, если необходимы малые выборки (например, в случае проведения разрушающих испытаний), а принятие значительного риска является обоснованным.

Уровень контроля должен быть определен для отдельных групп изделий заинтересованными сторонами (поставщик - потребитель) или установлен в соответствующей нормативно-технической документации.

1.5. Типы планов контроля.

1.5.1. Различают следующие типы планов контроля: одноступенчатые, двухступенчатые, многоступенчатые и последовательные.

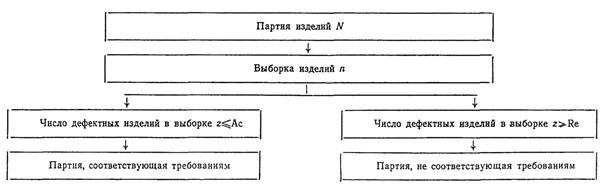

1.5.2. Одноступенчатые планы характеризуются наибольшим объемом выборки, их следует применять в следующих случаях: стоимость контроля изделия является небольшой, продолжительность контроля является слишком длительной и партия не может быть задержана до момента окончания контроля.

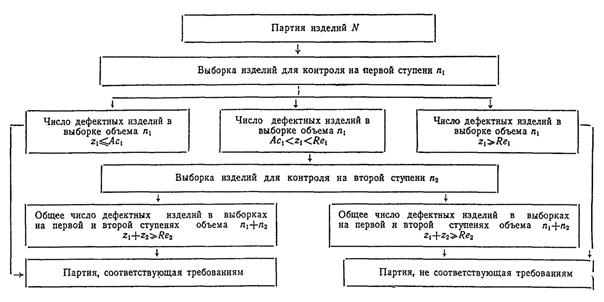

1.5.3. Двухступенчатые планы характеризуются промежуточным объемом выборки (меньшим, чем в одноступенчатых планах и большим, чем в многоступенчатых планах). Эти планы следует применять в том случае, если нельзя применять одноступенчатые планы из-за большого объема выборки и многоступенчатые планы из-за большой продолжительности.

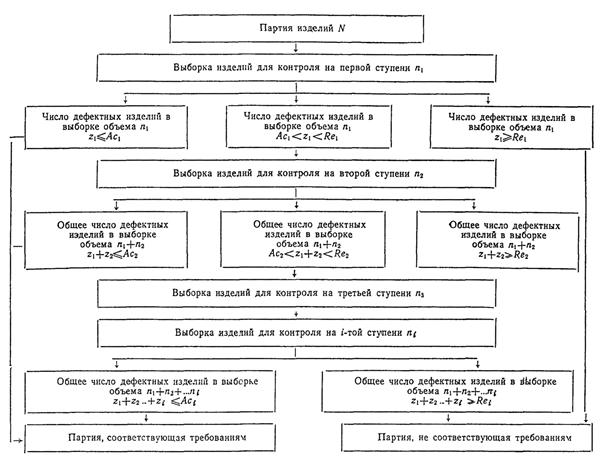

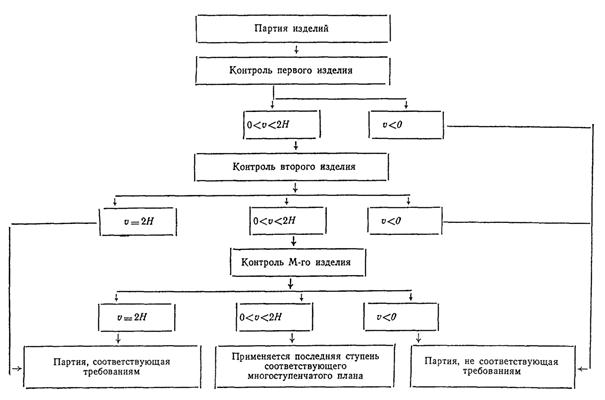

1.5.4. Многоступенчатые планы характеризуются наименьшим ожидаемым числом контролируемых изделий в данном плане контроля. Эти планы следует применять в случае, если время, необходимое для отбора и контроля единиц продукции, является небольшим, а стоимость испытания большой.

1.5.5. Планы последовательного контроля рекомендуется применять тогда, когда по экономическим и техническим соображениям является необходимым контроль небольших выборок и когда многократный случайный отбор выборки, состоящей из одной единицы продукции, не является затруднительным, а стоимость отбора небольшая.

1.6. Виды контроля.

1.6.1. Различают нормальный, усиленный и ослабленный контроль.

1.6.2. Нормальный контроль является основным видом контроля и применяется во всех случаях (если не оговорено применение другого вида контроля) до тех пор, пока не возникнут условия перехода на усиленный или ослабленный контроль (черт. 1).

1

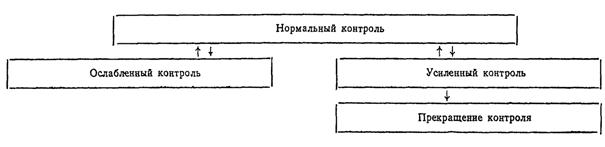

Черт. 1.

1.6.3. Переход с нормального контроля на усиленный контроль.

Если в ходе нормального контроля две из пяти последовательных партий будут забракованы, переходят на усиленный контроль.

Партии, возвращенные для контроля после их забракования при первом предъявлении, не учитывают.

Если десять очередных партий (или другое количество партий, установленное компетентным органом) контролируется по правилам усиленного контроля, следует прекратить приемку и принять меры для улучшения качества контролируемой продукции.

1.6.4. Переход с усиленного контроля на нормальный контроль.

Если при усиленном контроле пять очередных партий будет принято, переходят на нормальный контроль.

1.6.5. Переходы с нормального на ослабленный контроль.

С нормального контроля на ослабленный контроль переходят, если выполнены следующие условия:

при нормальном контроле не менее десяти последовательных партий были приняты;

общее число дефектных изделий, выявленных при контроле последних десяти партий, не превышает предельное число дефектных изделий (табл. 2);

технологический процесс стабилен и выпуск продукции ритмичен.

1.6.6. Переход с ослабленного контроля на нормальный контроль.

С ослабленного контроля переходят на нормальный контроль, если выполняется хотя бы одно из следующих условий:

очередная партия забракована при первом предъявлении;

нет оснований ни для принятия, ни для забракования партии, в таком случае партию следует принять, но, начиная со следующей партии, применять нормальный контроль;

изменение технологии или условий производства;

нарушены стабильность технологического процесса или ритмичный выпуск продукции;

другие условия требуют возвращения нормального контроля.

1.7. Оперативная характеристика.

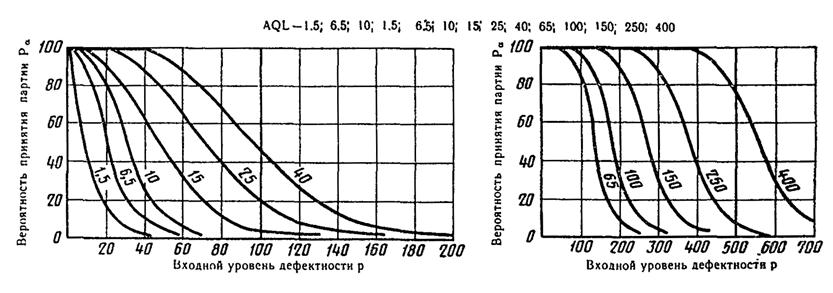

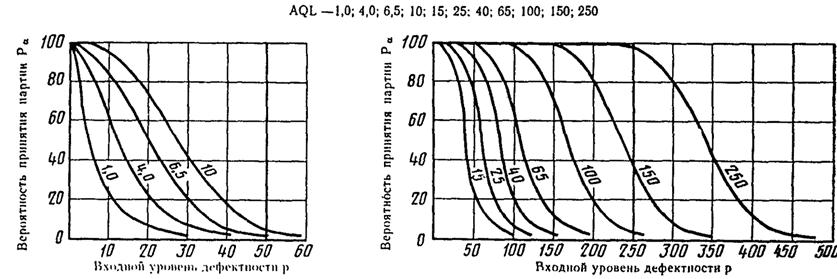

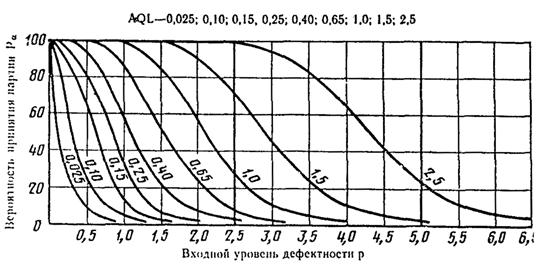

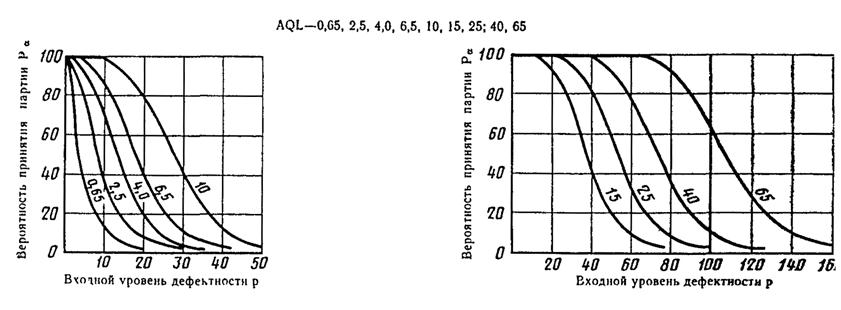

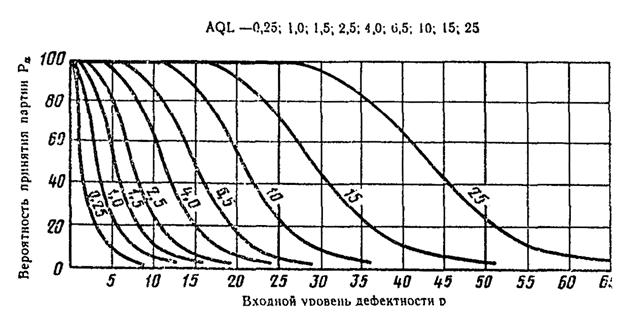

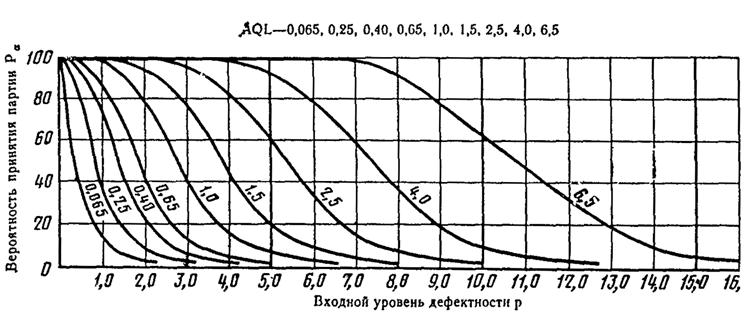

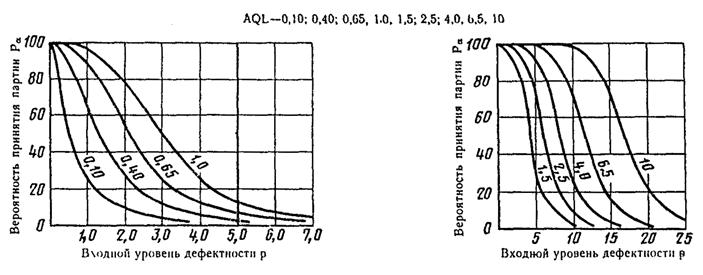

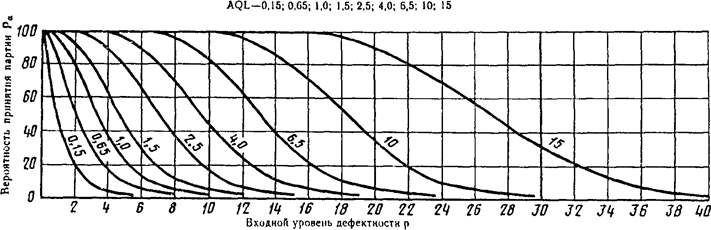

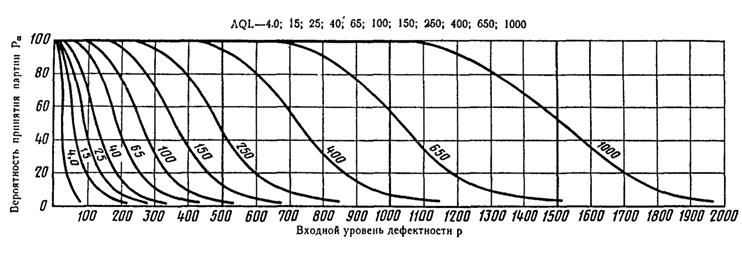

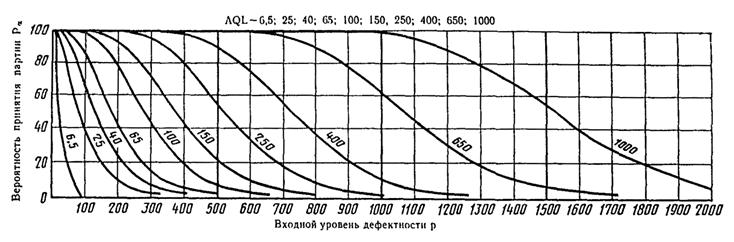

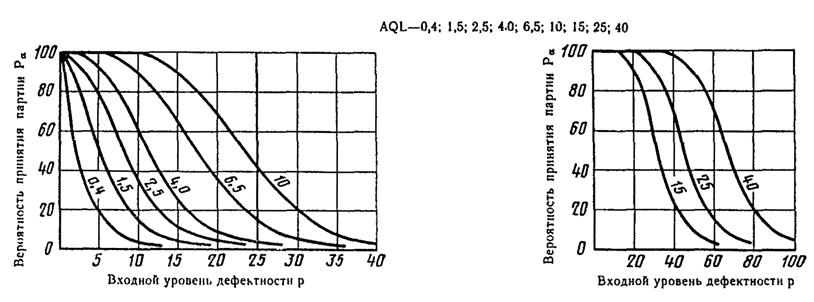

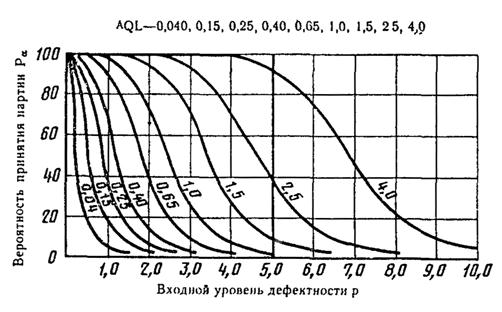

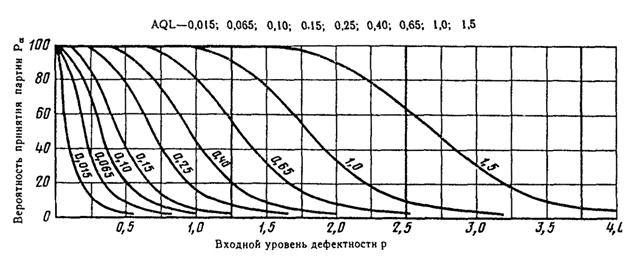

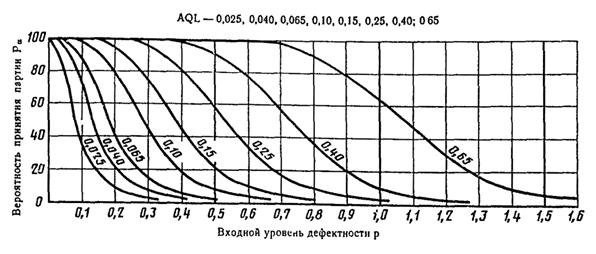

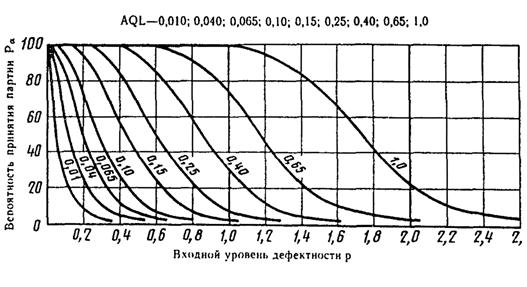

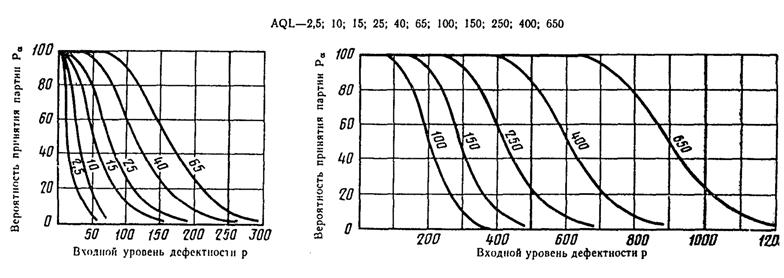

1.7.1. Оперативная характеристика показывает вероятность принятия партии в зависимости от действительной доли дефектных единиц продукции этой партии.

Оперативную характеристику следует учитывать при выборе плана контроля, особенно в случае, когда важным является риск потребителя и поставщика во время отдельных приемок.

В табл. 3 - 18 помещены оперативные характеристики одноступенчатых планов контроля. Для данного кода объема выборки и данного значения AQL оперативные характеристики одноступенчатых, двухступенчатых и многоступенчатых планов контроля будут одинаковыми.


Таблица 2

Количество проконтролированных изделий в 10 выборках

Предельные числа для ослабленного контроля при приемочном уровне дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

20 - 29

*

*

*

*

*

*

*

*

*

*

*

*

*

30 - 49

*

*

*

*

*

*

*

*

*

*

*

*

*

50 - 79

*

*

*

*

*

*

*

*

*

*

*

*

*

80 - 120

*

*

*

*

*

*

*

*

*

*

*

*

0

130 - 199

*

*

*

*

*

*

*

*

*

*

*

0

0

200 - 319

*

*

*

*

*

*

*

*

*

*

0

0

2

320 - 499

*

*

*

*

*

*

*

*

*

0

0

1

4

500 - 799

*

*

*

*

*

*

*

*

0

0

2

3

7

800 - 1249

*

*

*

*

*

*

*

0

0

2

4

7

14

1250 - 1999

*

*

*

*

*

*

0

0

2

4

7

13

24

2000 - 3149

*

*

*

*

*

0

0

2

4

8

14

22

40

3150 - 4999

*

*

*

*

0

0

1

4

8

14

24

38

67

5000 - 7999

*

*

*

0

0

2

3

7

14

25

40

63

110

8000 - 12499

*

*

0

0

2

4

7

14

24

42

68

105

181

12500 - 19999

*

0

0

2

4

7

13

24

40

69

110

169

20000 - 31499

0

0

2

4

8

14

22

40

68

115

181

31500 - 49999

0

1

4

8

14

24

38

67

111

186

50000

2

3

7

14

25

40

63

110

181

301

Продолжение табл. 2

Количество проконтролированных изделий в 10 выборках

Предельные числа для ослабленного контроля при приемочном уровне дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

20 - 29

*

*

0

0

2

4

8

14

22

40

68

115

181

30 - 49

*

0

0

1

3

7

13

22

36

63

105

178

277

50 - 79

0

0

2

3

7

14

25

40

63

110

181

301

80 - 120

0

2

4

7

14

24

42

68

105

181

297

130 - 199

2

4

7

13

25

42

72

115

177

301

490

200 - 319

4

8

14

22

40

68

115

181

277

471

320 - 499

8

14

24

39

68

113

189

500 - 799

14

25

40

63

110

181

800 - 1249

24

42

68

105

181

1250 - 1999

40

69

110

169

2000 - 3149

68

115

181

3150 - 4999

111

186

5000 - 7999

181

8000 - 12499

12500 - 19999

20000 - 31499

31500 - 49999

50000

________

* Число единиц в выборке из последних десяти партий недостаточно для перехода к ослабленному контролю при AQL. В этом случае для расчета берется более десяти партий при условии, что партии включают более поздние единицы продукции, чем для нормального контроля, и во время первоначальной проверки ни одна из партий не была забракована.

Таблица 3

Оперативные характеристики одноступенчатых планов контроля (код объема выборки А)

2

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

6,5

6,5

25

40

65

100

150

-

250

-

400

-

650

-

1000

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,501

0,51

7,45

21,8

41,2

89,2

145

175

239

305

374

517

629

859

977

95,0

2,53

2,56

17,8

40,9

68,3

131

199

235

308

385

462

622

745

995

1122

90,0

5,13

5,25

26,6

55,1

87,3

158

233

272

351

432

515

684

812

1073

1206

75,0

13,4

14.4

48,1

86,8

127

211

298

342

431

521

612

795

934

1314

1354

50,0

29,3

34,7

83,9

134

184

284

383

433

533

633

733

933

1083

1383

1533

25,0

50,0

69,3

135

196

256

371

484

540

651

761

870

1087

1248

1568

1728

10,0

68,4

115

195

266

334

464

589

650

770

889

1006

1238

140Э

1748

1916

5,0

77,6

150

237

315

388

526

657

722

848

972

1094

1334

1512

1862

2035

1,0

90,0

230

332

420

502

655

800

870

1007

1141

1272

1529

1718

2088

2270

-

40

65

100

150

-

250

-

400

-

650

-

1000

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 4

Оперативные характеристики одноступенчатых планов контроля (код объема выборки В)

3

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

4,0

4,0

15

25

40

65

100

-

150

-

250

-

400

-

650

-

1000

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,33

0,34

4,97

14,5

27,4

59,5

96,9

117

159

203

249

345

419

573

651

947

1029

95,0

1,70

1,71

11,8

27,3

45,5

87,1

133

157

206

256

308

415

496

663

748

1035

1152

90,0

3,45

3,50

17,7

36,7

58,2

105

155

181

234

288

343

456

541

716

804

1131

1222

75,0

9,14

9,60

32,0

57,6

84,5

141

199

228

287

347

408

530

623

809

903

1249

1344

50,0

20,6

23,1

55,9

89,1

122

189

256

283

356

422

489

622

722

922

1022

1389

1489

25,0

37,0

46,2

89,8

131

170

247

323

360

434

507

580

724

832

1046

1152

1539

1644

10,0

53,6

76,8

130

177

223

309

392

433

514

593

671

825

939

1165

1277

1683

1793

5,0

63,2

99,9

158

210

258

350

438

481

565

648

730

890

1008

1241

1356

1773

1883

1,0

78,4

154

221

280

335

437

533

580

672

761

848

1019

1145

1392

1513

1951

2069

6,5

6,5

25

40

65

100

-

150

-

250

-

400

-

650

-

1000

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 5

Оперативные характеристики одноступенчатых планов контроля (код объема выборки С)

4

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

2,5

10

2,5

10

15

25

4

65

-

100

-

150

-

250

-

400

-

650

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,20

3,28

0,20

2,89

8,72

16,5

35,7

58,1

70,1

95,4

122

150

207

251

344

391

568

618

95,0

1,02

7,63

1,03

7,10

16,4

27,3

52,3

79,6

93,9

123

154

185

249

298

398

449

639

691

90,0

2,09

11,2

2,10

10,6

22,0

34,9

63,0

93,1

109

140

173

206

273

325

429

482

679

733

75,0

5,59

19,4

5,76

19,2

34,5

50,7

84,4

119

137

172

208

245

318

374

485

542

749

806

50,0

12,9

31,4

13,9

33,6

53,5

73,4

113

153

173

213

253

293

373

433

553

613

833

893

25,0

24,2

45,4

27,7

53,9

78,4

102

148

194

216

260

304

348

435

499

627

691

923

987

10,0

36,9

58,4

46,1

77,8

106

134

186

235

260

308

356

403

495

564

699

766

1010

1076

5,0

45,1

65,8

59,9

94,9

126

155

210

263

289

339

389

438

534

605

745

814

1064

1131

1,0

60,2

77,8

92,1

133

168

201

262

320

348

403

456

509

612

687

835

908

1171

1241

4,0

-

4,0

15

25

40

65

-

100

-

150

-

250

-

400

-

650

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 6

Оперативные характеристики одноступенчатых планов контроля (код объема выборки D)

5

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

1,5

6,5

10

1,5

6,5

10

15

25

40

-

65

-

100

-

150

-

250

-

400

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,13

2,00

6,00

0,13

1,83

5,45

10,3

.22,3

36,3

43,8

59,6

76,2

93,5

129

157

215

244

355

386

95,0

0,64

2,64

11,1

0,64

4,44

10,2

17,1

32,7

49,8

58,7

77,1

96,1

116

156

186

249

281

399

432

90,0

1,31

6,88

14,7

1,31

6,65

13,8

21,8

39,4

58,2

67,9

87,8

108

129

171

203

268

301

424

458

75,0

3,53

12.1

22,1

3,60

12,0

21,6

31,7

52,7

74,5

85,5

108

130

153

199

234

303

339

468

504

50,0

8,30

20,1

32,1

8,66

21,0

33,4

45,9

70,9

95,9

108

133

158

183

233

271

346

383

521

558

25,0

15,9

30,3

43,3

17,3

33,7

49,0

63,9

92,8

121

135

163

190

218

272

312

392

432

577

617

10,0

25,0

40,6

53,9

28,8

48,6

66,5

83,5

116

147

162

193

222

252

309

352

437

478

631

672

5,0

31,2

47,1

59,9

37,5

59,3

78,7

96,9

131

164

180

212

243

274

334

378

465

503

665

707

1,0

43,8

58,8

70,7

57,6

83,0

105

126

164

200

218

252

285

318

382

429

522

568

732

776

2,5

10

-

2,5

10

15

25

40

-

65

-

100

-

150

-

250

-

400

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 7

Оперативные характеристики одноступенчатых планов контроля (код объема выборки E)

6

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

1,0

4,0

6,5

10

1,0

4,0

6,5

10

15

25

-

40

-

65

-

100

-

150

-

250

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,077

1,19

3,63

7,00

0,078

1,15

3,35

6,33

13,7

22,4

27,0

36,7

46,9

57,5

79,6

96,7

132

150

219

238

95,0

0,394

2,81

6,63

11,3

0,395

2,73

6,29

10,5

20,1

30,6

36,1

47,5

59,2

71,1

95,7

115

153

173

246

266

90,0

0,807

4,16

8,80

14,2

0,808

4,09

8,48

13,4

24,2

35,8

41,8

54,0

66,5

79,2

105

125

165

185

261

282

75,0

2,19

7,41

13,4

19,9

2,22

7,39

13,3

19,5

32,5

45,8

52,6

66,3

80,2

94,1

122

144

187

208

288

310

50,0

5,19

12,6

20,0

27,5

5,32

12,9

20,6

28,2

43,6

59,0

66,7

82,1

97,5

113

144

168

213

236

321

344

25,0

10,1

19,4

28,0

36,2

10,7

20,7

30,2

39,3

57,1

74,5

83,1

100

117

134

167

192

241

266

355

379

10,0

16,2

26,8

36,0

44,4

17,7

29,9

40,9

51,4

71,3

90,5

100

119

137

155

190

217

269

295

388

414

5,0

20,6

31,6

41,0

49,5

23,0

36,5

48,4

59,6

80,9

101

111

130

150

168

205

233

286

313

409

435

1,0

29,8

41,5

50,6

58,7

35,4

51,1

64,7

77,3

101

123

134

155

176

196

235

264

321

349

450

477

1,5

6,5

10

-

1,5

6,5

10

15

25

-

40

-

65

-

100

-

150

-

250

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 8

Оперативные характеристики одноступенчатых планов контроля (код объема выборки F)

7

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,65

2,5

4,0

6,5

10

0,65

2,5

4,0

6,5

10

15

-

25

-

40

-

65

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,050

0,75

2,25

4,31

9,75

0,051

0,75

2,18

4,12

8,92

14,5

17,5

23,9

30,5

37,4

51,7

62,9

95,0

0,256

1,80

4,22

7,13

14,0

0,257

1,78

4,03

6,83

13,1

19,9

23,5

30,8

38,5

46,2

62,2

74,5

90,0

0,525

2,69

5,64

9,03

16,6

0,527

2,66

5,51

8,73

15,8

23,3

27,2

35,1

43,2

51,5

68,4

81,2

75,0

1,43

4,81

8,70

12,8

21,6

1,44

4,81

8,68

12,7

21,1

29,8

34,2

43,1

52,1

61,2

79,5

93,4

50,0

3,41

8,25

13,1

18,1

27,9

3,47

8,39

13,4

18,4

28,4

38,3

43,3

53,3

63,3

73,3

93,3

108

25,0

6,70

12,9

18,7

24,2

34,8

6,93

13,5

19,6

25,5

37,1

48,4

54,0

65,1

76,1

87,0

109

125

10,0

10,9

18,1

24,5

30,4

41,5

11,5

19,5

26,6

33,4

46,4

58,9

65,0

77,0

88,9

101

124

141

5,0

13,9

21,6

28,3

34,4

45,6

15,0

23,7

31,5

38,8

52,6

65,7

72,2

84,8

97,2

103

133

151

1,0

20,0

28,9

35,6

42,0

53,4

23,0

33,2

42,0

50,2

65,5

80,0

87,0

101

114

127

153

172

1,0

4,0

6,5

10

-

1,0

4,0

6,5

10

15

-

25

-

40

-

65

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 9

Оперативные характеристики одноступенчатых планов контроля (код объема выборки G)

8

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,40

1,5

2,5

4,0

6,5

10

0,40

1,5

2,5

4,0

6,5

10

-

15

-

25

-

40

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,032

0,475

1,38

2,63

5,94

9,75

0,032

0,466

1,36

2,57

5,57

9,08

11,0

14,9

19,1

23,4

32,3

39,3

95,0

0,161

1,13

2,59

4,39

8,50

13,1

0,160

1,10

2,55

4,26

8,16

12,4

14,7

19,3

21,0

28,9

38,9

46,5

90,0

0,329

1,67

3,50

5,56

10,2

15,1

0,328

1,66

3,44

5,45

9,85

14,6

17,0

21,9

27,0

32,2

42,7

50,8

75,0

0,895

3,01

5,42

7,98

13,4

19,0

0,900

3,00

5,39

7,92

13,2

18,6

21,4

26,9

32,6

38,2

49,7

58,4

50,0

2,14

5,19

8,27

11,4

17,5

23,7

2,16

5,24

8,35

11,5

17,7

24,0

27,1

33,3

39,6

45,8

58,3

67,7

25,0

4,23

8,19

11,9

15,4

22,3

29,0

4,33

8,41

12,3

16,0

23,2

30,3

33,8

40,7

47,6

54,4

67,9

78,0

10,0

6,91

11,6

15,8

19,7

27,1

34,1

7,19

12,2

16,6

20,9

29,0

36,8

40,6

48,1

55,6

62,9

77,4

88,1

5,0

8,94

14,0

18,4

22,5

30,1

37,2

9,36

14,8

19,7

24,2

32,9

41,1

45,1

53,0

60,8

68,4

83,4

94,5

1,0

13,5

19,0

23,7

28,0

35,9

43,3

14,4

20,7

26,3

31,4

41,0

50,0

54,4

63,0

71,3

79,5

95,6

107

0,65

2,5

4,0

6,5

10

-

0,05

2,5

4,0

6,5

10

-

15

-

25

-

40

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 10

Оперативные характеристики одноступенчатых планов контроля (код объема выборки H)

9

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,25

1,0

1,5

2,5

4,0

6,5

-

10

0,25

1,0

1,5

2,5

4,0

6,5

-

10

-

15

-

25

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,020

0,306

0,888

1,69

3,66

6,06

7,41

11,1

0,020

0,238

0,872

1,65

3,57

5,81

7,01

9,54

12,2

15,0

20,7

25,1

95,0

0,103

0,712

1,66

2,77

5,34

8,20

9,74

12,9

0,103

0,710

1,64

2,73

5,23

7,96

9,39

12,3

15,4

18,5

24,9

29,8

90,0

0,210

1,07

2,23

3,54

6,42

9,53

11,2

14,5

0,210

1,06

2,20

3,49

6,30

9,31

10,9

14,0

17,3

20,6

27,3

32,5

75,0

0,574

1,92

3,46

5,09

8,51

12,0

13,8

17,5

0,576

1,92

3,45

5,07

8,44

11,9

13,7

17,2

20,8

24,5

31,8

37,4

50,0

1,38

3,33

5,31

7,30

11,3

15,2

17,2

21,2

1,39

3,36

5,35

7,34

11,3

15,3

17,3

21,6

25,3

29,3

37,3

43,3

25,0

2,74

5,30

7,70

10,0

14,5

18,8

21,0

25,2

2,77

5,39

7,84

10,2

14,8

19,4

21,6

26,0

30,4

34,8

43,5

49,9

10,0

4,50

7,56

10,3

12,9

17,8

22,4

24,7

29,1

4,61

7,78

10,6

13,4

18,6

23,5

26,0

30,8

35,6

40,3

49,5

56,4

5,0

5,82

9,13

12,1

14,8

19,9

24,7

27,0

31,6

5,99

9,49

12,6

15,5

21,0

26,3

28,9

33,9

38,9

43,8

53,4

60,5

1,0

8,80

12,5

15,9

18,8

24,3

29,2

31,7

36,3

9,21

13,3

16,8

20,1

26,2

32,0

34,8

40,3

45,6

50,9

61,1

68,7

0,40

1,5

2,5

4,0

6,5

-

10

-

0,40

1,5

2,5

4,0

6,5

-

10

-

15

-

25

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 11

Оперативные характеристики одноступенчатых планов контроля (код объема выборки I)

10

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,15

0,65

1,0

1,5

2,5

4,0

-

6,5

-

10

0,15

0,5

1,0

1,5

2,5

4,0

-

6,5

-

10

-

15

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,013

0,188

0,550

1,05

2,30

3,72

4,50

6,13

7,88

9,75

0,013

0,186

0,545

1,03

2,23

3,63

4,38

5,96

7,62

9,35

12,9

15,7

95,0

0,094

0,444

1,03

1,73

3,32

5,03

5,98

7,91

9,89

11,9

0,064

0,444

1,02

1,71

3,27

4,98

5,87

7,71

9,61

11,6

15,6

18,6

90,0

0,132

0,666

1,38

2,20

3,98

5,91

6,91

8,95

11,0

13,2

0,131

0,665

1,38

2,18

3,94

5,82

6,79

8,78

10,8

12,9

17,1

20,3

75,0

0,359

1,202

2,16

3,18

5,30

7,50

8,62

10,9

13,2

15,5

0,360

1,20

2,16

3,17

5,27

7,45

8,55

10,8

13,0

15,3

19,9

23,4

50,0

0,863

2,09

3,33

4,57

7,06

9,55

10,8

13,3

15,8

18,3

0,866

2,10

3,34

4,59

7,09

9,59

10,8

13,3

15,8

18,3

23,3

27,1

25,0

1,72

3,5

4,84

6,31

9,14

11,9

13,3

16,0

18,6

21,3

1,73

3,37

4,90

6,39

9,28

12,1

13,5

16,3

19,0

21,8

27,2

31,2

10,0

2,84

4,78

6,52

8,16

11,3

14,2

15,7

18,6

21,4

24,2

2,88

4,86

6,65

8,35

11,6

14,7

16,2

19,3

22,2

25,2

30,9

35,2

5,0

3,68

5,30

7,66

9,39

12,7

15,8

17,3

20,3

23,2

26,0

3,75

5,93

7,87

9,69

13,1

16,4

18,0

21,2

24,3

27,4

33,4

37,8

1,0

5,59

8,00

10,1

12,0

15,6

18,9

20,5

23,6

26,5

29,5

5,76

8,30

10,5

12,6

16,4

20,0

21,8

25,2

28,5

31,8

38,2

42,9

0,25

1,0

1,5

2,5

4,0

-

6,5

-

10

-

0,25

1,0

1,5

2,5

4,0

-

6,5

-

10

-

15

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Примечание к табл. 3 - 11. Биноминальное распределение принято для доли дефектных единиц, пуассоновское распределение - для числа дефектов на 100 единиц продукции.

Таблица 12

Оперативные характеристики одноступенчатых планов контроля (код объема выборки K)

11

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,10

0,40

0,65

1,0

1,5

2,5

-

4,0

-

6,5

-

10

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0081

0,119

0,349

0,858

1,43

2,33

2,81

3,82

4,88

5,98

8,28

10,1

95,0

0,0410

0,284

0,654

1,09

2,09

3,19

3,76

4,94

6,15

7,40

9,96

11,9

90,0

0,0840

0,426

0,882

1,40

2,5?

3,73

4,35

5,62

6,92

8,24

10,9

13,0

75,0

0,230

0,769

1,382

2,03

3,38

4,77

5,47

6,90

8,34

9,79

12,7

14,9

50,0

0,564

1,34

2,14

2,94

4,54

6,14

6,94

8,53

10,1

11,7

14,9

17,3

25,0

1,11

2,16

3,14

4,09

5,94

7,75

8,64

10,4

12,2

13,9

17,4

20,0

10,0

1,84

3,11

4,26

5,35

7,42

9,46

10,4

12,3

14,2

16,1

19,8

22,5

5,0

2,40

3,80

5,04

6,20

8,41

10,5

11,5

13,6

15,6

17,5

21,4

24,2

1,0

3,68

5,31

6,73

8,04

10,5

12,8

13,6

16,1

18,3

20,4

24,5

27,5

0,15

0,65

1,0

1,5

2,5

-

4,0

-

6,5

-

10

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 13

Оперативные характеристики одноступенчатых планов контроля (код объема выборки L)

12

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,065

0,25

0,40

0,65

1,0

1,5

-

2,5

-

4,0

-

6,5

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0051

0,075

0,218

0,412

0,893

1,45

1,75

2,39

3,05

3,74

5,17

6,29

95,0

0,0256

0,178

0,409

0,683

1,31

1,99

2,35

3,09

3,85

4,62

6,22

7,45

90,0

0,0525

0,266

0,551

0,873

1,58

2,33

2,72

3.&1

4,32

5,15

6,84

8,12

75,0

0,144

0,481

0,864

1,27

2,11

2,98

3,42

4,31

5,21

6,12

7,95

9,34

50,0

0,347

0,839

1,34

1,84

2,84

3,84

4,33

5,33

6,33

7,33

9,33

10,8

25,0

0,693

1,35

1,96

2,56

3,71

4,84

5,40

6,51

7,61

8,70

10,9

12,5

10,0

1,15

1,95

2,66

3,34

4,64

5,8.9

6,50

7,70

8,89

10,1

12,4

14,1

5,0

1,50

2,37

3,15

3,88

5,26

6,57

7,22

8,48

9,72

10,9

13,3

15,1

1,0

2,30

3,32

4,20

5,02

6,66

8,00

8,70

10,1

11,4

12,7

15,3

17,2

0,10

0,40

0,65

1,0

1,5

-

2,5

-

4,0

-

6,5

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 14

Оперативные характеристики одноступенчатых планов контроля (код объема выборки M)

13

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,040

0,15

0,25

0,40

0,65

1,0

-

1,5

-

2,5

-

4,0

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0032

0,047

0,138

0,261

0,566

0,922

1,11

1,51

1,94

2,38

3,28

3,99

95,0

0,0163

0,112

0,259

0,433

0,829

1,26

1,49

1,96

2,44

2,94

3,95

4,73

90,0

0,0333

0,168

0,349

0,533

1,00

1,48

1,72

2,23

2,75

3,27

4,34

5,16

75,0

0,0914

0,305

0,580

0,804

1,34

1,89

2,17

2,74

3,31

3,89

5,05

5,93

50,0

0,220

0,532

0,848

1,17

1,60

2,43

2,75

3,39

4,02

4,66

5,93

6,88

25,0

0,440

0,854

1,24

1,62

2,36

3,07

3,43

4,13

4,83

5,52

6,90

7,92

10,0

0,731

1,23

1,69

2,12

2,94

3,74

4,13

4,89

5,66

6,39

7,86

8,95

5,0

0,951

1,51

2,00

2,46

3,34

4,17

4,58

5,38

6,17

6,95

8,47

9,60

1,0

1,46

2,11

2,67

3,19

4,16

5,08

5,63

6,40

7,26

8,08

9,71

10,9

0,065

0,25

0,40

0,65

1,0

-

1,5

-

2,5

-

4,0

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 15

Оперативные характеристики одноступенчатых планов контроля (код объема выборки N)

14

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,025

0,10

0,15

0,25

0,40

0,65

-

1,0

-

1,5

-

2,5

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0020

0,030

0,087

0,165

0,357

0,581

0,701

0,954

1,22

1,50

2,07

2,51

95,0

0,0103

0,071

0,164

0,273

0,623

0,796

0,939

1,23

1,54

1,85

2,49

2,98

90,0

0,0210

0,106

0,220

0,349

0,630

0,931

1,09

1,40

1,73

2,06

2,73

3,25

75,0

0,0576

0,192

0,345

0,907

0,844

1,19

1,37

1,72

2,08

2,45

3,18

3,74

50,0

0,139

0,336

0,535

0,734

1,13

1,53

1,73

2,13

2,53

2,93

3,73

4,33

25,0

0,277

0,539

0,784

1,02

1,48

1,94

2,16

2,60

3,04

3,48

4,35

4,99

10,0

0,461

0,778

1,06

1,34

1,86

2,35

2,60

3,08

3,56

4,03

4,95.

5,64

5,0

0,599

0,949

1,26

1,55

2,10

2,63

2,89

3,39

3,89

4,38

5,34

6,05

1,0

0,921

1,328

1,68

2,01

2,62

3,20

3,48

4,03

4,56

5,09

6,12

6,187

0,040

0,15

0,25

0,40

0,65

-

1,0

-

1,5

-

2,5

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 16

Оперативные характеристики одноступенчатых планов контроля (код объема выборки P)

15

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,015

0,065

0,10

0,15

0,25

0,40

-

0,65

-

1,0

-

1,5

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0013

0,0186

0,065

0,103

0,223

0,363

0,438

0,596

0,762

0,935

1,29

1,67

95,0

0,0064

0,0444

0,102

0,171

0,327

0,498

0,587

0,771

0,961

1,16

1,56

1,86

90,0

0,0131

0,0665

0,138

0,218

0,394

0,582

0,679

0,878

1,08

1,29

1,71

2,03

75,0

0,0360

0,120

0,216

0,317

0,527

0,745

0,895

1,08

1,30

1,53

1,99

2,34

50,0

0,0866

0,210

0,334

0,459

0,709

0,959

1,08

1,33

1,58

1,83

2,33

2,71

25,0

0,173

О,337

0,490

0,639

0,928

1,21

1,35

1,63

1,90

2,18

2,72

3,12

10,0

0,288

0,486

0,665

0,835

1,16

1,47

1,62

1,93

2,22

2,52

3,09

3,52

5,0

0,375

0,593

0,787

0,969

1,31

1,64

1,80

2,12

2,43

2,74

3,34

3,78

1,0

0,576

0,830

1,05

1,26

1,64

2,00

2,18

2,52

2,86

3,18

3,82

4,29

0,025

0,10

0,15

0,25

0,40

-

0,65

-

1,0

-

1,5

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 17

Оперативные характеристики одноступенчатых планов контроля (код объема выборки Q)

16

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,010

0,040

0,065

0,10

0,15

0,25

-

0,40

-

0,65

-

1,0

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,00081

0,0119

0,0349

0,0856

0,143

0,232

0,281

0,382

0,488

0,598

0,828

1,01

95,0

0,00410

0,0384

0,0654

0,109

0,209

0,318

0,376

0,494

0,615

0,740

0,995

1,19

90,0

0,00840

0,0426

0,0882

0,140

0,252

0,372

0,435

0,562

0,692

0,624

1,09

1,30

75,0

0,0230

0,0769

0,138

0,203

0,338

0,476

0,547

0,690

0,834

0,979

1,27

1,49

50,0

0,0664

0,134

0,214

0,294

0.454

0,614

0,694

0,853

1,01

1,17

1,49

1,73

25,0

0,111

0,215

0,314

0,409

0,594

0,775

0,864

1,04

1,22

1,39

1,74

2,00

10,0

0,184

0,310

0,426

0,534

0,742

0,942

1,04

1,23

1,42

1,61

1,98

2,25

5,0

0,240

0,380

0,504

0,620

0,841

1,05

1,16

1,36

1,56

1,75

2,14

2,42

1,0

0,368

0,531

0,672

0,804

1,05

1,28

1,68

1,61

1,83

2,04

2,45

2,75

0,015

0,065

0,10

0,15

0,25

-

0,40

-

0,65

-

1,0

-

Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 18

Оперативные характеристики одноступенчатых планов контроля (код объема выборки R)

17

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,025

0,040

0,065

0,10

0,15

-

0,25

-

0,40

-

0,65

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0074

0,0218

0,0412

0,0892

0,145

0,175

0,239

0,305

0,374

0,517

0,629

95,0

0,0178

0,0409

0,0683

0,131

0,199

0,235

0,309

0,385

0,462

0,622

0,745

90,0

0,0266

0,0561

0,0873

0,158

0,233

0,272

0,351

0,432

0,515

0,684

0,812

75,0

0,0481

0,0868

0,127

0,211

0,298

0,342

0,431

0,521

0,612

0,795

0,934

50,0

0,0839

0,134

0,184

0,284

0,384

0,433

0,533

0,633

0,733

0,933

1,08

25,0

0,135

0,196

0,256

0,371

0,484

0,540

0,651

0,761

0,870

1,09

1,26

10,0

0,195

0,266

0,334

0,464

0,589

0,650

0,770

0,889

1,01

1,24

1,41

5,0

0,237

0,315

0,388

0,526

0,657

0,722

0,648

0,972

1,09

1,33

1,51

1,0

0,332

0,4.20

0,502

0,665

0,800

0,870

1,02

1,14

1,27

1,53

1,72

0,040

0,065

0,10

0,15

-

0,25

-

0,40

-

0,65

Квантиль оперативной характеристики (усиленный контроль) при AQL

Примечание к табл. 12 - 18. Все значения, указанные в таблице, основаны на пуассоновском распределении как аппроксимация биноминального распределения.


1.7.2. Оперативные характеристики планов контроля, у которых значение AQL больше 10,0, были вычислены по пуассоновскому распределению и применяются при контроле числа дефектов на 100 единиц продукции.

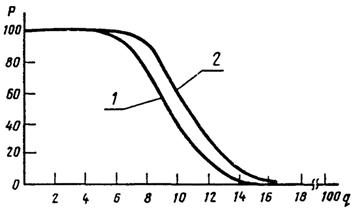

Оперативные характеристики, определенные числами AQL < 10,0 для объема выборки n меньшей или равной 80, вычислены по биноминальному распределению, их применяют при контроле процента дефектных единиц продукции.

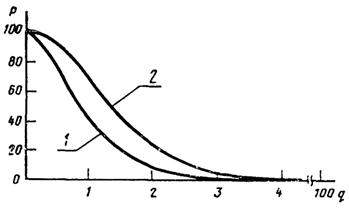

Оперативные характеристики, определенные числами AQL ³ 10,0 для объема выборки n больше 80, были вычислены по пуассоновскому распределению и могут использоваться при контроле процента дефектных единиц и контроле числа дефектов на 100 единиц продукции.

1.8. Величины, определяющие план контроля.

1.8.1. План контроля определяют следующие величины:

приемочный уровень дефектности AQL (см. п. 1.3);

браковочный уровень дефектности LQ (ГОСТ 15895-77);

предел среднего выходного уровня дефектности AOQL;

средний выходной уровень дефектности AOQ;

приемочное число Ас;

браковочное число Re.

1.9. Сравнение планов контроля.

1.9.1. Средний объем выборки двухступенчатого плана будет меньше объема выборки одноступенчатого плана. Средний объем выборки многоступенчатого плана будет меньше среднего объема выборки двухступенчатого плана (см. табл. 19).

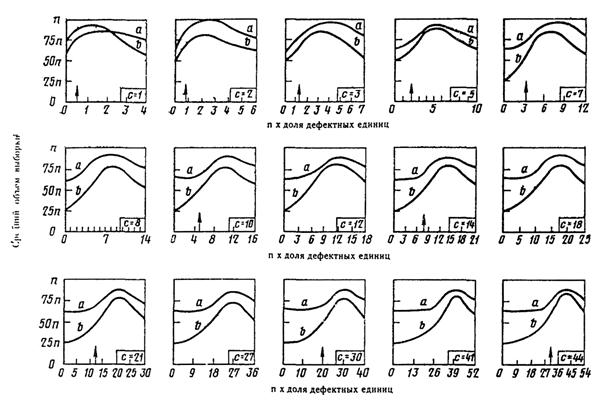

Таблица 19

Сравнение средних объемов выборок двухступенчатых и многоступенчатых
планов с объемом выборок в одноступенчатых планах
(нормальный и усиленный контроль).

18

а - двухступенчатые планы

b - многоступенчатые планы

n - эквивалентный объем выборки в одноступенчатых планах контроля

с - приемочное число в одноступенчатых планах контроля

t - AQL для нормального контроля

1.10. Способы отбора выборок.

1.10.1. Выборки для контроля следует отбирать случайно. Выборки могут отбираться во время комплектования партии или после комплектации всех единиц, представляющих собой партию.

1.10.2. При двухступенчатых, многоступенчатых и последовательных планах контроля выборки по отдельным ступеням должны отбираться от всей партии.

Представленные для контроля партии должны быть однородными.

Неоднородные партии перед отбором выборок следует разделить на подгруппы, составленные из однородной продукции.

2. Планы контроля

2.1. Одноступенчатые планы.

2.1.1. Одноступенчатые планы даны в табл. 20 - 22.

Для определения соответствия партии продукции установленным требованиям следует:

1) отобрать случайным образом выборку продукции объемом, указанным в принятом плане контроля;

2) проверить каждое изделие в выборке на соответствие установленным требованиям и установить изделия с дефектами;

3) сравнить найденное число дефектных единиц в выборке с приемочным числом;

4) считать партию продукции соответствующей установленным требованиям, если найденное число дефектных единиц в выборке z меньше или равно приемочному числу Ас для данного плана контроля;

5) считать партию не соответствующей установленным требованиям, если число дефектных единиц z в выборке равно или больше браковочного числа Re для данного плана контроля.

Ход действия при применении одноступенчатых планов контроля приведен на черт. 2.

19

Черт. 2.

2.2. Двухступенчатые планы.

2.2.1. Двухступенчатые планы контроля даны в табл. 23 - 25.

Для определения соответствия партии продукции установленным требованиям следует:

1) отобрать случайным образом выборку объемом, указанным для первой ступени плана контроля;

2) проверить каждое изделие в выборке на соответствие установленным требованиям и установить изделия с дефектами;

3) пересчитать дефектные единицы, обнаруженные в выборке, отобранной для первой ступени плана контроля;

4) сравнить найденное число дефектных единиц в выборке с Ас и Re, указанными для первой ступени плана контроля;

5) считать партию продукции соответствующей требованиям, если число дефектных единиц, найденных в выборке первой ступени, меньше или равно Ас, указанному для первой ступени плана контроля;

6) считать партию не соответствующей требованиям, если число дефектных единиц в выборке первой ступени равно или больше Re, указанного для первой ступени плана контроля;

7) перейти к контролю на второй ступени, если число дефектных единиц, обнаруженное в выборке на первой ступени контроля больше Ас и меньше Re. В случае перехода к контролю на второй ступени следует:

8) отобрать выборку такого же объема, как на первой ступени контроля;

9) проверить каждое изделие в выборке и установить изделия с дефектами;

10) пересчитать дефектные изделия, обнаруженные в выборке, отобранной для второй ступени контроля;

11) суммировать дефектные единицы, обнаруженные на второй ступени контроля, с дефектными единицами, обнаруженными на первой ступени контроля;

12) сравнить полученное общее число дефектных единиц, обнаруженных в выборке на первой и второй ступенях контроля, с Ас и Re второй ступени плана контроля;

13) считать партию соответствующей требованиям, если общее число дефектных единиц меньше или равно Ас для второй ступени плана контроля;

14) считать партию не соответствующей требованиям, если общее число дефектных единиц равно или больше Re для второй ступени плана контроля.


Таблица 20

Одноступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

strelka11

strelka10

strelka2

strelka2

strelka2

strelka2

strelka2

strelka2

strelka17

strelka8

strelka8

strelka9

str3

B

3

C

5

0

1

D

8

0

1

str5

E

13

0

1

str5

str6

F

20

0

1

str5

str6

1

2

G

32

0

1

str5

str6

1

2

2

3

H

50

0

1

str5

str6

1

2

2

3

3

4

J

80

0

1

str5

str6

1

2

2

3

3

4

5

6

K

125

0

1

str5

str6

1

2

2

3

3

4

5

6

7

8

L

200

0

1

str5

str6

1

2

2

3

3

4

5

6

7

8

10

11

M

315

0

1

str5

str6

1

2

2

3

3

4

5

6

7

8

10

11

14

15

N

500

0

1

str5

str6

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

P

800

0

1

str5

str6

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

strelka15

Q

1250

0

1

str4

str6

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

strelka12

R

2000

str5

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

str5

Продолжение табл. 20

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

str6

0

1

str3

str6

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

B

3

0

1

str5

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

44

45

C

5

str5

str6

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

44

45

strelka20

D

8

str6

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

44

45

strelka20

E

13

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

44

45

strelka19

F

20

2

3

3

4

5

6

7

8

10

11

14

15

21

22

strelka19

strelka19

strelka19

G

32

3

4

5

6

7

8

10

11

14

15

21

22

strelka18

H

50

5

6

7

8

10

11

14

15

21

22

strelka18

J

80

7

8

10

11

14

15

21

22

strelka16

K

125

10

11

14

15

21

22

strelka16

L

200

14

15

21

22

strelka13

M

315

21

22

strelka14

N

500

strelka15

P

800

Q

1250

R

2000

Таблица 21

Одноступенчатые планы (усиленный контроль)

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

strelka10

strelka10

strelka2

strelka2

strelka2

strelka21

strelka21

strelka17

strelka17

strelka8

strelka8

strelka9

str3

B

3

C

5

D

8

0

1

E

13

0

1

str3

F

20

0

1

str3

G

32

0

1

str3

1

2

H

50

0

1

str3

1

2

2

3

J

80

0

1

str3

1

2

2

3

3

4

K

125

0

1

str3

1

2

2

3

3

4

5

6

L

200

0

1

str3

1

2

2

3

3

4

5

6

8

9

M

315

0

1

str3

1

2

2

3

3

4

5

6

8

9

12

13

N

500

0

1

str3

1

2

2

3

3

4

5

6

8

9

12

13

18

19

P

800

0

1

str3

1

2

2

3

3

4

5

6

8

9

12

13

18

19

strelka15

Q

1250

0

1

str3

1

2

2

3

3

4

5

6

8

9

12

13

18

19

strelka12

R

2000

0

1

str5

1

2

2

3

3

4

5

6

8

9

12

13

18

19

str5

S

3150

1

2

Продолжение табл. 21

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

str3

str6

strelka22

str3

str6

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

B

3

0

1

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

41

42

C

5

0

1

str3

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

41

42

strelka20

D

8

str3

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

41

42

strelka20

E

13

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

41

42

strelka19

F

20

1

2

2

3

3

4

5

6

8

9

12

13

18

19

strelka19

strelka19

strelka19

G

32

2

3

3

4

5

6

8

9

12

13

18

19

strelka18

H

50

3

4

5

6

8

9

12

13

18

19

strelka18

J

80

5

6

8

9

12

13

18

19

strelka16

K

125

8

9

12

13

18

19

strelka16

L

200

12

13

18

19

strelka13

M

315

18

19

strelka14

N

500

strelka15

P

800

Q

1250

R

2000

S

3150

Таблица 22

Одноступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL    plus

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

strelka11

strelka10

strelka2

strelka2

strelka2

strelka2

strelka2

strelka2

strelka17

strelka8

strelka8

strelka9

str3

B

2

C

2

0

1

D

3

0

1

str5

E

5

0

1

str5

str6

F

8

0

1

str5

str6

0

2

G

13

0

1

str5

str6

0

2

1

3

H

20

0

1

str5

str6

0

2

1

3

1

4

J

32

0

1

str5

str6

0

2

1

3

1

4

2

5

K

50

0

1

str5

str6

0

2

1

3

1

4

2

5

3

6

L

80

0

1

str5

str6

0

2

1

3

1

4

2

5

3

6

5

8

M

125

0

1

str5

str6

0

2

1

3

1

4

2

5

3

6

5

8

7

10

N

200

0

1

str5

str6

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

P

315

0

1

str5

str6

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

strelka15

Q

500

0

1

str4

str6

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

strelka12

R

800

str5

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

str5

Продолжение табл. 22

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

str6

0

1

str3

str6

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

B

2

0

1

str5

0

2

1

3

2

4

3

5

5

6

7

8

10

11

14

15

21

22

30

31

C

2

str5

str6

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

14

17

21

24

strelka20

D

3

str6

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

14

17

21

24

strelka20

E

5

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

14

17

21

24

strelka19

F

8

1

3

1

4

2

5

3

6

5

8

7

10

10

13

strelka19

strelka19

strelka19

G

13

1

4

2

5

3

6

5

8

7

10

10

13

strelka18

H

20

2

5

3

6

5

8

7

10

10

13

strelka18

J

32

3

6

5

8

7

10

10

13

strelka16

K

50

5

8

7

10

10

13

strelka16

L

80

7

10

10

13

strelka13

M

125

10

13

strelka14

N

200

strelka15

P

315

Q

500

R

800

Примечание к табл. 20 - 22. Условные обозначения:

str6 - применяют первый план под стрелкой; если объем выборки равен или больше объема партии, применяют 100 %-ный контроль;

str5 - применяют первый план над стрелкой;

plus - если число дефектных единиц в выборке больше Ac, но меньше Re - партию принимают, но возвращаются к нормальному контролю.

Таблица 23

Двухступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

strelkaSUPER1

strelkaSUPER2

strelkaSUPER3

strelka1

strelkaSUPER4

strelka10

strelka10

strelka2

strelka21

strelka21

strelka17

strelka8

strelka22

B

2

2

2

4

C

3

3

3

6

D

5

5

str5

5

10

E

8

8

str5

str6

8

16

F

13

13

str5

str6

0

2

13

26

1

2

G

20

20

str5

str6

0

2

0

3

20

40

1

2

3

4

H

32

32

str5

str6

0

2

0

3

1

4

32

64

1

2

3

4

4

5

J

50

50

str5

str6

0

2

0

3

1

4

2

5

50

100

1

2

3

4

4

5

6

7

K

80

80

str5

str6

0

2

0

3

1

4

2

5

3

7

80

160

1

2

3

4

4

5

6

7

8

9

L

125

125

str5

str6

0

2

0

3

1

4

2

5

3

7

5

9

125

250

1

2

3

4

4

5

6

7

8

9

12

13

M

200

200

str5

str6

0

2

0

3

1

4

2

5

3

7

5

9

7

11

200

400

1

2

3

4

4

5

6

7

8

9

12

13

18

19

N

315

315

str5

str6

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

315

630

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

P

500

500

str5

str6

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

strelka7

500

1000

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

Q

800

800

strelka14

str6

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

strelka14

800

1600

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

R

1250

1250

str5

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

str5

1250

2500

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

Продолжение табл. 23

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

str6

strelka22

str6

B

2

2

str5

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

17

22

25

31

2

4

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

37

38

56

57

C

3

3

str5

str6

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

17

22

25

31

v12

3

6

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

37

38

56

57

D

5

5

str6

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

17

22

25

31

v11-2

5

10

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

37

38

56

57

E

8

8

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

17

22

25

31

v9-5

8

16

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

37

38

56

57

F

13

13

0

3

1

4

2

5

3

7

5

9

7

11

11

16

v9-5

v9-5

v9-5

13

26

3

4

4

6

7

8

9

12

13

18

19

26

27

G

20

20

1

4

2

5

3

7

5

9

7

11

11

16

v7-5

20

40

4

5

6

5

8

9

12

13

18

19

26

27

H

32

32

2

5

3

7

5

9

7

11

11

16

v7-5

32

64

6

7

8

9

12

13

18

19

26

27

J

50

50

3

7

5

9

7

11

11

16

strelka20

50

100

8

9

12

13

18

19

26

27

K

80

80

5

9

7

11

11

16

strelka20

80

160

12

13

18

19

26

27

L

125

125

7

11

11

16

strelka19

125

250

18

19

26

27

M

200

200

11

16

strelka18

200

400

26

27

N

315

315

strelka16

315

630

P

500

500

500

1000

Q

800

800

800

1600

R

1250

1250

1250

2500

Таблица 24

Двухступенчатые планы (усиленный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

strelkaSUPER1

strelkaSUPER1

strelkaSUPER2

strelkaSUPER3

strelka1

strelkaSUPER4

strelka10

strelka10

strelka2

strelka21

strelka21

strelka17

strelka8

B

2

2

2

4

C

3

3

3

6

D

5

5

5

10

E

8

8

strelka22

8

16

F

13

13

strelka22

13

26

G

20

20

strelka22

0

2

20

40

1

2

H

32

32

strelka22

0

2

0

3

32

64

1

2

3

4

J

50

50

strelka22

0

2

0

3

1

4

50

100

1

2

3

4

4

5

K

80

80

strelka22

0

2

0

3

1

4

2

5

80

160

1

2

3

4

4

5

6

7

L

125

125

strelka22

0

2

0

3

1

4

2

5

3

7

125

250

1

2

3

4

4

5

6

7

11

12

M

200

200

strelka22

0

2

0

3

1

4

2

5

3

7

6

10

200

400

1

2

3

4

4

5

6

7

11

12

15

16

N

315

315

strelka22

0

2

0

3

1

4

2

5

3

7

6

10

9

14

315

630

1

2

3

4

4

5

6

7

11

12

15

16

23

24

P

500

500

strelka22

0

2

0

3

1

4

2

5

3

7

6

10

9

14

strelka7

500

1000

1

2

3

4

4

5

6

7

11

12

15

16

23

24

Q

800

800

strelka22

0

2

0

3

1

4

2

5

3

7

6

10

9

14

strelka14

800

1600

1

2

3

4

4

5

6

7

11

12

15

16

23

24

R

1250

1250

str5

0

2

0

3

1

4

2

5

3

7

6

10

9

14

str5

1250

2500

1

2

3

4

4

5

6

7

11

12

15

16

23

24

S

0

2

1

2

Продолжение табл. 24

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

strelka22

str6

strelka8

strelka22

str6

B

2

2

0

2

0

3

1

4

2

5

3

7

6

10

9

14

15

20

23

29

2

4

1

2

3

4

4

5

6

7

11

12

15

16

23

24

34

35

52

53

C

3

3

strelka22

0

2

0

3

1

4

2

5

3

7

6

10

9

14

15

20

23

29

v12

3

6

1

2

3

4

4

5

6

7

11

12

15

16

23

24

34

35

52

53

D

5

5

strelka22

0

2

0

3

1

4

2

5

3

7

6

10

9

14

15

20

23

29

v11-2

5

10

1

2

3

4

4

5

6

7

11

12

15

16

23

24

34

35

52

53

E

8

8

0

2

0

3

1

4

2

5

3

7

6

10

9

14

15

20

23

29

v9-5

8

16

1

2

3

4

4

5

6

7

11

12

15

16

23

24

34

35

52

53

F

13

13

0

2

0

3

1

4

2

5

3

7

6

10

9

14

v9-5

v9-5

v9-5

13

26

1

2

3

4

4

5

6

7

11

12

15

16

23

24

G

20

20

0

3

1

4

2

5

3

7

6

10

9

14

v7-5

20

40

3

4

4

5

6

7

11

12

15

16

23

24

H

32

32

1

4

2

5

3

7

6

10

9

14

v7-5

32

64

4

5

6

7

11

12

15

16

23

24

J

50

50

2

5

3

7

6

10

9

14

strelka20

50

100

6

7

11

12

15

16

23

24

K

80

80

3

7

6

10

9

14

strelka20

80

160

11

12

15

16

23

24

L

125

125

6

10

9

14

strelka19

125

250

15

16

23

24

M

200

200

9

14

strelka18

200

400

23

24

N

315

315

strelka16

315

630

P

500

500

500

1000

Q

800

800

800

1600

R

1250

1250

1250

2500

S

2000

2000

2000

4000

Таблица 25

Двухступенчатые планы (ослабленный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL    plus

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

strelkaSUPER1

strelkaSUPER2

strelkaSUPER3

strelka1

strelkaSUPER4

strelka10

strelka10

strelka2

strelka21

strelka21

strelka17

strelka8

strelka22

B

C

D

2

2

str5

2

4

E

3

3

str5

str6

3

6

F

5

5

str5

str6

0

2

5

10

0

2

G

8

8

str5

str6

0

2

0

3

8

16

0

2

0

4

H

13

13

str5

str6

0

2

0

3

0

4

13

26

0

2

0

4

1

5

J

20

20

str5

str6

0

2

0

3

0

4

0

4

20

40

0

2

0

4

1

5

3

6

K

32

32

str5

str6

0

2

0

3

0

4

0

4

1

5

32

64

0

2

0

4

1

5

3

6

4

7

L

50

50

str5

str6

0

2

0

3

0

4

0

4

1

5

2

7

50

100

0

2

0

4

1

5

3

6

4

7

6

9

M

80

80

str5

str6

0

2

0

3

0

4

0

4

1

5

2

7

3

8

80

160

0

2

0

4

1

5

3

6

4

7

6

9

8

12

N

125

125

str5

str6

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

125

250

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

P

200

200

str5

str6

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

strelka7

200

400

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

Q

315

315

strelka14

str6

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

strelka14

315

630

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

R

500

500

str5

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

str5

500

1000

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

Продолжение табл. 25

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL    plus

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

str6

strelka22

str6

B

str5

C

str5

str6

v12

D

2

2

str6

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

7

12

11

17

v11-2

2

4

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

18

22

26

30

E

3

3

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

7

12

11

17

v9-5

3

6

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

18

22

26

30

F

5

5

0

3

0

4

0

4

1

5

2

7

3

8

5

10

v9-5

v9-5

v9-5

5

10

0

4

1

5

3

6

4

7

6

9

8

12

12

16

G

8

8

0

4

0

4

1

5

2

7

3

8

5

10

v7-5

8

16

1

5

3

6

4

7

6

9

8

12

12

16

H

13

13

0

4

1

5

2

7

3

8

5

10

v7-5

13

26

3

6

4

7

6

9

8

12

12

16

J

20

20

1

5

2

7

3

8

5

10

strelka20

20

40

4

7

6

9

8

12

12

16

K

32

32

2

7

3

8

5

10

strelka20

32

64

6

9

8

12

12

16

L

50

50

3

8

5

10

strelka19

50

100

8

12

12

16

M

80

80

5

10

strelka18

80

160

12

16

N

125

125

strelka16

125

250

P

200

200

200

400

Q

315

315

315

630

R

500

500

500

1000

Примечание к табл. 23 - 25. Условные обозначения:

str6 - применяют первый план под стрелкой; если объем выборки равен или больше партии, применяют 100 %-ный контроль;

str5 - применяют первый план над стрелкой;

 - применяют соответствующий одноступенчатый или последующий двухступенчатый план контроля;

plus - если во второй ступени контроля число дефектных единиц в выборке больше Ac, но меньше Re - партию принимают, но возвращаются к нормальному контролю.


2.2.2. Ход действия при применении двухступенчатых планов контроля приведен на черт. 3.

20

Черт. 3.

2.3. Многоступенчатые планы.

2.3.1. Многоступенчатые планы даны в табл. 26 - 28.

Для определения соответствия партии продукции установленным требованиям следует:

1) провести операции, указанные в п. 2.2;

2) перейти к контролю на третьей ступени, если общее число дефектных единиц в выборке как первой и второй ступеней контроля больше Ас и меньше Re второй ступени контроля.

Контроль следует проводить на третьей и, по мере необходимости, на дальнейших ступенях до последней так же, как на второй ступени.

2.3.2. Многоступенчатый контроль следует всегда начинать от первой ступени принятого плана контроля и кончать в момент получения информации, позволяющей принять решение о признании партии, соответствующей или не соответствующей требованиям.

Ход действия при применении многоступенчатых планов контроля приведен на черт. 4.

2.4. Планы последовательного контроля.

2.4.1. Последовательные планы контроля даны в табл. 29, 30.

Условия перехода с одного вида контроля на другой по п. 1.6.

2.4.2. Выбор плана контроля.

План контроля выбирают следующим образом:

устанавливают объем партии N и уровень контроля;

выбирают код объема выборки для данного объема партии и данного уровня контроля;

по табл. 29 или 30 находят параметры Н, b и максимальный объем выборки М в зависимости от кода объема выборки и приемочного уровня дефектности.

2.4.3. Определение соответствия партии продукции установленным требованиям:

1) из партии продукции отбирают последовательно по одной единице продукции;

2) после контроля каждой единицы продукции вычисляют значение

v = (H + i) - (b · z)

где Н и b - параметры плана контроля (табл. 29 и 30);

i - количество годных единиц продукции после очередного контроля;

z - количество дефектных единиц продукции после очередного контроля.

Партию продукции считают соответствующей требованиям, если v = 2Н.

Партию продукции считают не соответствующей требованиям, если v £ 0.

Если 0 < v < 2Н, контроль продолжается.


Таблица 26

Многоступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

n-19-5

n-19-5

n-19-5

n-19-5

n-19-5

n-19-5

N-16

strelkaSUPER2

strelka10

strelka21

strelka22

str6

B

C

D

2

2

strelka16

2

4

2

6

2

8

2

10

2

12

2

14

E

3

3

strelka16

strelka17

3

6

3

9

3

12

3

15

3

18

3

21

F

5

5

strelka16

strelka17

#

2

5

10

#

2

5

15

0

2

5

20

0

3

5

25

1

3

5

30

1

3

5

35

2

3

G

8

8

strelka16

strelka17

#

2

#

2

8

16

#

2

0

3

8

24

0

2

0

3

8

32

0

3

1

4

8

40

1

3

2

4

8

48

1

3

3

5

8

56

2

3

4

5

H

13

13

strelka16

strelka17

#

2

#

2

#

3

13

26

#

2

0

3

0

3

13

39

0

2

0

3

1

4

13

52

0

3

1

4

2

5

13

65

1

3

2

4

3

6

13

78

1

3

3

5

4

6

13

91

2

3

4

5

6

7

J

20

20

strelka16

strelka17

#

2

#

2

#

3

#

4

20

40

#

2

0

3

0

3

1

5

20

60

0

2

0

3

1

4

2

6

20

80

0

3

1

4

2

5

3

7

20

100

1

3

2

4

3

6

5

8

20

120

1

3

3

5

4

6

7

9

20

140

2

3

4

5

6

7

9

10

Продолжение табл. 26

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

str6

str3

B

str5

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

C

str5

str6

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

v19-5

D

2

2

strelka17

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

4

12

6

16

v-16

2

4

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

11

19

17

27

2

6

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

19

27

29

39

2

8

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

27

34

40

49

2

10

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

36

40

53

58

2

12

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

45

47

65

68

2

14

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

53

54

77

78

E

3

3

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

4

12

6

16

v-15

3

6

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

11

19

17

27

3

9

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

19

27

29

39

3

12

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

27

34

40

49

3

15

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

36

40

53

58

3

18

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

45

47

65

68

3

21

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

53

54

77

78

F

5

5

#

2

#

3

#

4

0

4

0

5

1

7

2

9

v11-2

v11-2

v11-2

5

10

0

3

0

3

1

5

1

6

3

8

4

10

7

14

5

15

0

3

1

4

2

6

3

8

6

10

8

13

13

19

5

20

1

4

2

5

3

7

5

10

8

13

12

17

19

25

5

25

2

4

3

6

5

8

7

11

11

15

17

20

25

29

5

30

3

5

4

6

7

9

10

12

14

17

21

23

31

33

5

35

4

5

6

7

9

10

13

14

18

19

25

26

37

38

G

8

8

#

3

#

4

0

4

0

5

1

7

2

9

v9-5

8

16

0

3

1

5

1

6

3

8

4

10

7

14

8

24

1

4

2

6

3

8

6

10

8

13

13

19

8

32

2

5

3

7

5

10

8

13

12

17

19

25

8

40

3

6

5

8

7

11

11

15

17

20

25

29

8

48

4

6

7

9

10

12

14

17

21

23

31

33

8

56

6

7

9

10

13

14

18

19

25

26

37

38

H

13

13

#

4

0

4

0

5

1

7

2

9

strelka19

13

26

1

5

1

6

3

8

4

10

7

14

13

39

2

6

3

8

6

10

8

13

13

19

13

52

3

7

5

10

8

13

12

17

19

25

13

65

5

8

7

11

11

15

17

20

25

29

13

78

7

9

10

12

14

17

21

23

31

33

13

91

9

10

13

14

18

19

25

26

37

38

J

20

20

0

4

0

5

1

7

2

9

strelka16

20

40

1

6

3

8

4

10

7

14

20

60

3

8

6

10

8

13

13

19

20

80

5

10

8

13

12

17

19

25

20

100

7

11

11

15

17

20

25

29

20

120

10

12

14

17

21

23

31

33

20

140

13

14

18

19

25

26

37

38

Продолжение табл. 26

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

K

32

32

n-15

strelkaSUPER

strelka1

strelka2

strelka17

strelka16

strelka17

#

2

#

2

#

3

#

4

0

4

32

64

#

2

0

3

0

3

1

5

1

6

32

96

0

2

0

3

1

4

2

6

3

8

32

128

0

3

1

4

2

5

3

7

5

10

32

160

1

3

2

4

3

6

5

8

7

11

32

192

1

3

3

5

4

6

7

9

10

12

32

224

2

3

4

5

6

7

9

10

13

14

L

50

50

strelka16

strelka17

#

2

#

2

#

3

#

4

0

4

0

5

50

100

#

2

0

3

0

3

1

5

1

6

3

8

50

150

0

2

0

3

1

4

2

6

3

8

6

10

50

200

0

3

1

4

2

5

3

7

5

10

8

13

50

250

1

3

2

4

3

6

5

8

7

11

11

15

50

300

1

3

3

5

4

6

7

9

10

12

14

17

50

350

2

3

4

5

6

7

9

10

13

14

18

19

M

80

80

strelka16

strelka17

#

2

#

2

#

3

#

4

0

4

0

5

1

7

80

160

#

2

0

3

0

3

1

5

1

6

3

8

4

10

80

240

0

2

0

3

1

4

2

6

3

8

6

10

8

13

80

320

0

3

1

4

2

5

3

7

5

10

8

13

12

17

80

400

1

3

2

4

3

6

5

8

7

11

11

15

17

20

80

480

1

3

3

5

4

6

7

9

10

12

14

17

21

23

80

560

2

3

4

5

6

7

9

10

13

14

18

19

25

26

N

125

125

strelka16

strelka17

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

125

250

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

125

375

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

125

500

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

125

625

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

125

750

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

125

875

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

P

200

200

strelka16

strelka17

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

v9-5

200

400

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

200

600

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

200

800

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

200

1000

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

200

1200

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

200

1400

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

Q

315

315

strelka19

strelka17

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

strelka19

315

630

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

315

945

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

315

1260

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

315

1575

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

315

1890

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

315

2205

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

R

500

500

strelka16

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

strelka16

500

1000

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

500

1500

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

500

2000

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

500

2500

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

500

3000

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

500

3500

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

Продолжение табл. 26

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

K

32

32

0

5

1

7

2

9

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

32

64

3

8

4

10

7

14

32

96

6

10

8

13

13

19

32

128

8

13

12

17

19

25

32

160

11

15

17

20

25

29

32

192

14

17

21

23

31

33

32

224

18

19

25

26

37

38

L

50

50

1

7

2

9

v-16

50

100

4

10

7

14

50

150

8

13

13

19

50

200

12

17

19

25

50

250

17

20

25

29

50

300

21

23

31

33

50

350

25

26

37

38

M

80

80

2

9

v-15

80

160

7

14

80

240

13

19

80

320

19

25

80

400

25

29

80

480

31

33

80

560

37

38

N

125

125

v11-2

125

250

125

375

125

500

125

625

125

750

125

875

P

200

200

200

400

200

600

200

800

200

1000

200

1200

200

1400

Q

315

315

315

630

315

945

315

1260

315

1575

315

1890

315

2205

R

500

500

500

1000

500

1500

500

2000

500

2500

500

3000

500

3500

Таблица 27

Многоступенчатые планы (усиленный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

n-19-5

n-19-5

n-19-5

n-19-5

n-19-5

n-19-5

n-19-5

N-16

strelkaSUPER

strelkaSUPER2

strelka10

strelka21

strelka22

B

C

D

2

2

2

4

2

6

2

8

2

10

2

12

2

14

E

3

3

strelka2

3

6

3

9

3

12

3

15

3

18

3

21

F

5

5

strelka2

5

10

5

15

5

20

5

25

5

30

5

35

G

8

8

strelka2

#

2

8

16

#

2

8

24

0

2

8

32

0

3

8

40

1

3

8

48

1

3

8

56

2

3

H

13

13

strelka2

#

2

#

2

13

26

#

2

0

3

13

39

0

2

0

3

13

52

0

3

1

4

13

65

1

3

2

4

13

78

1

3

3

5

13

91

2

3

4

5

J

20

20

strelka17

#

2

#

2

#

3

20

40

#

2

0

3

0

3

20

60

0

2

0

3

1

4

20

80

0

3

1

4

2

5

20

100

1

3

2

4

3

6

20

120

1

3

3

5

4

6

20

140

2

3

4

5

6

7

Продолжение табл. 27

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

str3

str6

strelka22

str3

str6

B

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

C

strelka17

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

v19-5

D

2

2

strelka2

#

2

#

2

#

3

#

4

0

4

0

6

1

8

3

10

6

15

v-16

2

4

#

2

0

3

0

3

1

5

2

7

3

9

6

12

10

17

16

25

2

6

0

2

0

3

1

4

2

6

4

9

7

12

11

17

17

24

26

36

2

8

0

3

1

4

2

5

3

7

6

11

10

15

16

22

24

31

37

46

2

10

1

3

2

4

3

6

5

8

9

12

14

17

22

25

32

37

49

55

2

12

1

3

3

5

4

6

7

9

12

14

18

20

27

29

40

43

61

64

2

14

2

3

4

5

6

7

9

10

14

15

21

22

32

33

48

49

72

73

E

3

3

#

2

#

2

#

3

#

4

0

4

0

6

1

8

3

10

6

15

v-15

3

6

#

2

0

3

0

3

1

5

2

7

3

9

6

12

10

17

16

25

3

9

0

2

0

3

1

4

2

6

4

9

7

12

11

17

17

24

26

36

3

12

0

3

1

4

2

5

3

7

6

11

10

15

16

22

24

31

37

46

3

15

1

3

2

4

3

6

5

8

9

12

14

17

22

25

32

37

49

55

3

18

1

3

3

5

4

6

7

9

12

14

18

20

27

29

40

43

61

64

3

21

2

3

4

5

6

7

9

10

14

15

21

22

32

33

48

49

72

73

F

5

5

#

2

#

2

#

3

#

4

0

4

0

6

1

8

v11-2

v11-2

v11-2

5

10

#

2

0

3

0

3

1

5

2

7

3

9

6

12

5

15

0

2

0

3

1

4

2

6

4

9

7

12

11

17

5

20

0

3

1

4

2

5

3

7

6

11

10

15

16

22

5

25

1

3

2

4

3

6

5

8

9

12

14

17

22

25

5

30

1

3

3

5

4

6

7

9

12

14

18

20

27

29

5

35

2

3

4

5

6

7

9

10

14

15

21

22

32

33

G

8

8

#

2

#

3

#

4

0

4

0

6

1

8

v9-5

8

16

0

3

0

3

1

5

2

7

3

9

6

12

8

24

0

3

1

4

2

6

4

9

7

12

11

17

8

32

1

4

2

5

3

7

6

11

10

15

16

22

8

40

2

4

3

6

5

8

9

12

14

17

22

25

8

48

3

5

4

6

7

9

12

14

18

20

27

29

8

56

4

5

6

7

9

10

14

15

21

22

32

33

H

13

13

#

3

#

4

0

4

0

6

1

8

strelka19

13

26

0

3

1

5

2

7

3

9

6

12

13

39

1

4

2

6

4

9

7

12

11

17

13

52

2

5

3

7

6

11

10

15

16

22

13

65

3

6

5

8

9

12

14

17

22

25

13

78

4

6

7

9

12

14

18

20

27

29

13

91

6

7

9

10

14

15

21

22

32

33

J

20

20

#

4

0

4

0

6

1

8

strelka16

20

40

1

5

2

7

3

9

6

12

20

60

2

6

4

9

7

12

11

17

20

80

3

7

6

11

10

15

16

22

20

100

5

8

9

12

14

17

22

25

20

120

7

9

12

14

18

20

27

29

20

140

9

10

14

15

21

22

32

33

Продолжение табл. 27

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

K

32

32

N-16

n-15

strelka1

strelka2

strelka17

strelka2

strelka17

#

2

#

2

#

3

#

4

32

64

#

2

0

3

0

3

1

5

32

96

0

2

0

3

1

4

2

6

32

128

0

3

1

4

2

5

3

7

32

160

1

3

2

4

3

6

5

8

32

192

1

3

3

5

4

6

7

9

32

224

2

3

4

5

6

7

9

10

L

50

50

strelka2

#

2

#

2

#

3

#

4

0

4

50

100

#

2

0

3

0

3

1

5

2

7

50

150

0

2

0

3

1

4

2

6

4

9

50

200

0

3

1

4

2

5

3

7

6

11

50

250

1

3

2

4

3

6

5

8

9

12

50

300

1

3

3

5

4

6

7

9

12

14

50

350

2

3

4

5

6

7

9

10

14

15

M

80

80

strelka2

#

2

#

2

#

3

#

4

0

4

0

6

80

160

#

2

0

3

0

3

1

5

2

7

3

9

80

240

0

2

0

3

1

4

2

6

4

9

7

12

80

320

0

3

1

4

2

5

3

7

6

11

10

15

80

400

1

3

2

4

3

6

5

8

9

12

14

17

80

480

1

3

3

5

4

6

7

9

12

14

18

20

80

560

2

3

4

5

6

7

9

10

14

15

21

22

N

125

125

strelka2

#

2

#

2

#

3

#

4

0

4

0

6

1

8

125

250

#

2

0

3

0

3

1

5

2

7

3

9

6

12

125

375

0

2

0

3

1

4

2

6

4

9

7

12

11

17

125

500

0

3

1

4

2

5

3

7

6

11

10

15

16

22

125

625

1

3

2

4

3

6

5

8

9

12

14

17

22

25

125

750

1

3

3

5

4

6

7

9

12

14

18

20

27

29

125

875

2

3

4

5

6

7

9

10

14

15

21

22

32

33

P

200

200

strelka2

#

2

#

2

#

3

#

4

0

4

0

6

1

8

v9-5

200

400

#

2

0

3

0

3

1

5

2

7

3

9

6

12

200

600

0

2

0

3

1

4

2

6

4

9

7

12

11

17

200

800

0

3

1

4

2

5

3

7

6

11

10

15

16

22

200

1000

1

3

2

4

3

6

5

8

9

12

14

17

22

25

200

1200

1

3

3

5

4

6

7

9

12

14

18

20

27

29

200

1400

2

3

4

5

6

7

9

10

14

15

21

22

32

33

Q

315

315

strelka2

#

2

#

2

#

3

#

4

0

4

0

6

1

8

strelka19

315

630

#

2

0

3

0

3

1

5

2

7

3

9

6

12

315

945

0

2

0

3

1

4

2

6

4

9

7

12

11

17

315

1260

0

3

1

4

2

5

3

7

6

11

10

15

16

22

315

1575

1

3

2

4

3

6

5

8

9

12

14

17

22

25

315

1890

1

3

3

5

4

6

7

9

12

14

18

20

27

29

315

2205

2

3

4

5

6

7

9

10

14

15

21

22

32

33

R

500

500

-

strelka16

#

2

#

2

#

3

#

4

0

4

0

6

1

8

strelka16

500

1000

#

2

0

3

0

3

1

5

2

7

3

9

6

12

500

1500

0

2

0

3

1

4

2

6

4

9

7

12

11

17

500

2000

0

3

1

4

2

5

3

7

6

11

10

15

16

22

500

2500

1

3

2

4

3

6

5

8

9

12

14

17

22

25

500

3000

1

3

3

5

4

6

7

9

12

14

18

20

27

29

500

3500

2

3

4

5

6

7

9

10

14

15

21

22

32

33

S

800

800

-

-

#

2

-

-

-

-

-

-

-

-

-

-

800

1600

#

2

800

2400

0

2

800

3200

0

3

800

4000

1

3

800

4800

1

3

800

5600

2

3

Продолжение табл. 27

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

K

32

32

0

4

0

6

1

8

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

v20-5

32

64

2

7

3

9

6

12

32

96

4

9

7

12

11

17

32

128

6

11

10

15

16

22

32

160

9

12

14

17

22

25

32

192

12

14

18

20

27

29

32

224

14

15

21

22

32

33

L

50

50

0

6

1

8

v-16

50

100

3

9

6

12

50

150

7

12

11

17

50

200

10

15

16

22

50

250

14

17

22

25

50

300

18

20

27

29

50

350

21

22

32

33

M

80

80

1

8

v-15

80

160

6

12

80

240

11

17

80

320

16

22

80

400

22

25

80

480

27

29

80

560

32

33

N

125

125

v11-2

125

250

125

375

125

500

125

625

125

750

125

875

P

200

200

200

400

200

600

200

800

200

1000

200

1200

200

1400

Q

315

315

315

630

315

945

315

1260

315

1575

315

1890

315

2205

R

500

500

500

1000

500

1500

500

2000

500

2500

500

3000

500

3500

S

800

800

-

-

-

-

-

-

-

-

-

-

-

-

-

800

1600

800

2400

800

3200

800

4000

800

4800

800

5600

Таблица 28

Многоступенчатые планы (ослабленный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL    plus

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

N-16

N-16

N-16

N-16

N-16

n-15

strelkaSUPER2

strelkaSUPER4

strelka2

strelka8

strelka9

strelka22

str6

B

C

D

str5

E

str5

str6

F

2

2

strelka16

strelka17

#

2

2

4

#

2

2

6

0

2

2

8

0

3

2

10

0

3

2

12

0

3

2

14

1

3

G

3

3

strelka16

strelka17

#

2

#

2

3

6

#

2

#

3

3

9

0

2

0

3

3

12

0

3

0

4

3

15

0

3

0

4

3

18

0

3

1

5

3

21

1

3

1

5

H

5

5

strelka16

strelka17

#

2

#

2

#

3

5

10

#

2

#

3

#

3

5

15

0

2

0

3

0

4

5

20

0

3

0

4

0

5

5

25

0

3

0

4

1

6

5

30

0

3

1

5

1

6

5

35

1

3

1

5

2

7

J

8

8

strelka16

strelka17

#

2

#

2

#

3

#

3

8

16

#

2

#

3

#

3

0

4

8

24

0

2

0

3

0

4

0

5

8

32

0

3

0

4

0

5

1

6

8

40

0

3

0

4

1

6

2

7

8

48

0

3

1

5

1

6

3

7

8

56

1

3

1

5

2

7

4

8

K

13

13

strelka16

strelka17

#

2

#

2

#

3

#

3

#

4

13

26

#

2

#

3

#

3

0

4

0

5

13

39

0

2

0

3

0

4

0

5

1

6

13

52

0

3

0

4

0

5

1

6

2

7

13

65

0

3

0

4

1

6

2

7

3

8

13

78

0

3

1

5

1

6

3

7

4

9

13

91

1

3

1

5

2

7

4

8

6

10

Продолжение табл. 28

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL    plus

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

str6

str3

str6

B

str5

C

str5

str6

v-15

D

str6

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

v-15

E

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

plus

v-16

F

2

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

v-15

v-15

v-15

2

4

#

3

#

3

0

4

0

5

1

6

1

7

3

9

2

6

0

3

0

4

0

5

1

6

2

8

3

9

6

12

2

8

0

4

0

5

1

6

2

7

3

10

5

12

8

15

2

10

0

4

1

6

2

7

3

8

5

11

7

13

11

17

2

12

1

5

1

6

3

7

4

9

7

12

10

15

14

20

2

14

1

5

2

7

4

8

6

10

9

14

13

17

18

22

G

3

3

#

3

#

3

#

4

#

4

0

5

0

6

v11-2

3

6

#

3

0

4

0

5

1

6

1

7

3

9

3

9

0

4

0

5

1

6

2

8

3

9

6

12

3

12

0

5

1

6

2

7

3

10

5

12

8

15

3

15

1

6

2

7

3

8

5

11

7

13

11

17

3

18

1

6

3

7

4

9

7

12

10

15

14

20

3

21

2

7

4

8

6

10

9

14

13

17

18

22

H

5

5

#

3

#

4

#

4

0

5

0

6

v9-5

5

10

0

4

0

5

1

6

1

7

3

9

5

15

0

5

1

6

2

8

3

9

6

12

5

20

1

6

2

7

3

10

5

12

8

15

5

25

2

7

3

8

5

11

7

13

11

17

5

30

3

7

4

9

7

12

10

15

14

20

5

35

4

8

6

10

9

14

13

17

18

22

J

8

8

#

4

#

4

0

5

0

6

strelka20

8

16

0

5

1

6

1

7

3

9

8

24

1

6

2

8

3

9

6

12

8

32

2

7

3

10

5

12

8

15

8

40

3

8

5

11

7

13

11

17

8

48

4

9

7

12

10

15

14

20

8

56

6

10

9

14

13

17

18

22

K

13

13

#

4

0

5

0

6

strelka16

13

26

1

6

1

7

3

9

13

39

2

8

3

9

6

12

13

52

3

10

5

12

8

15

13

65

5

11

7

13

11

17

13

78

7

12

10

15

14

20

13

91

9

14

13

17

18

22

Продолжение табл. 28

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL    plus

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

L

20

20

strelka1

strelka2

strelka17

strelka16

strelka17

#

2

#

2

#

3

#

3

#

4

#

4

20

40

#

2

#

3

#

3

0

4

0

5

1

6

20

60

0

2

0

3

0

4

0

5

1

6

2

8

20

80

0

3

0

4

0

5

1

6

2

7

3

10

20

100

0

3

0

4

1

6

2

7

3

8

5

11

20

120

0

3

1

5

1

6

3

7

4

9

7

12

20

140

1

3

1

5

2

7

4

8

6

10

9

14

M

32

32

strelka16

strelka17

#

2

#

2

#

3

#

3

#

4

#

4

0

5

32

64

#

2

#

3

#

3

0

4

0

5

1

6

1

7

32

96

0

2

0

3

0

4

0

5

1

6

2

8

3

9

32

128

0

3

0

4

0

5

1

6

2

7

3

10

5

12

32

160

0

3

0

4

1

6

2

7

3

8

5

11

7

13

32

192

0

3

1

5

1

6

3

7

4

9

7

12

10

15

32

224

1

3

1

5

2

7

4

8

6

10

9

14

13

17

N

50

50

strelka16

strelka17

#

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

50

100

#

2

#

3

#

3

0

4

0

5

1

6

1

7

3

9

50

150

0

2

0

3

0

4

0

5

1

6

2

8

3

9

6

12

50

200

0

3

0

4

0

5

1

6

2

7

3

10

5

12

8

15

50

250

0

3

0

4

1

6

2

7

3

8

5

11

7

13

11

17

50

300

0

3

1

5

1

6

3

7

4

9

7

12

10

15

14

20

50

350

1

3

1

5

2

7

4

8

6

10

9

14

13

17

18

22

P

80

80

strelka16

strelka17

#

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

v9-5

80

160

#

2

#

3

#

3

0

4

0

5

1

6

1

7

3

9

80

240

0

2

0

3

0

4

0

5

1

6

2

8

3

9

6

12

80

320

0

3

0

4

0

5

1

6

2

7

3

10

5

12

8

15

80

400

0

3

0

4

1

6

2

7

3

8

5

11

7

13

11

17

80

480

0

3

1

5

1

6

3

7

4

9

7

12

10

15

14

20

80

560

1

3

1

5

2

7

4

8

6

10

9

14

13

17

18

22

Q

125

125

strelka20

strelka17

#

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

strelka20

125

250

#

2

#

3

#

3

0

4

0

5

1

6

1

7

3

9

125

375

0

2

0

3

0

4

0

5

1

6

2

8

3

9

6

12

125

500

0

3

0

4

0

5

1

6

2

7

3

10

5

12

8

15

125

625

0

3

0

4

1

6

2

7

3

8

5

11

7

13

11

17

125

750

0

3

1

5

1

6

3

7

4

9

7

12

10

15

14

20

125

875

1

3

1

5

2

7

4

8

6

10

9

14

13

17

18

22

R

200

200

strelka16

#

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

strelka16

200

400

#

2

#

3

#

3

0

4

0

5

1

6

1

7

3

9

200

600

0

2

0

3

0

4

0

5

1

6

2

8

3

9

6

12

200

800

0

3

0

4

0

5

1

6

2

7

3

10

5

12

8

15

200

1000

0

3

0

4

1

6

2

7

3

8

5

11

7

13

11

17

200

1200

0

3

1

5

1

6

3

7

4

9

7

12

10

15

14

20

200

1400

1

3

1

5

2

7

4

8

6

10

9

14

13

17

18

22

Продолжение табл. 28

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL    plus

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

L

20

20

0

5

0

6

v19-5

v19-5

v19-5

v19-5

v19-5

v19-5

v19-5

v19-5

v19-5

v19-5

v19-5

20

40

1

7

3

9

20

60

3

9

6

12

20

80

5

12

8

15

20

100

7

13

11

17

20

120

10

15

14

20

20

140

13

17

18

22

M

32

32

0

6

v-15

32

64

3

9

32

96

6

12

32

128

8

15

32

160

11

17

32

192

14

20

32

224

18

22

N

50

50

v12

50

100

50

150

50

200

50

250

50

300

50

350

P

80

80

80

160

80

240

80

320

80

400

80

480

80

560

Q

125

125

125

250

125

375

125

500

125

625

125

750

125

875

R

200

200

200

400

200

600

200

800

200

1000

200

1200

200

1400

Примечание к табл. 26 - 28. Условные обозначения:

str6 - применяют первый план под стрелкой; если объем выборки равен или больше объема партии, применяют 100 %-ный контроль;

str5 - применяют первый план над стрелкой;

 - нельзя применять партии при этом объеме выборки;

plus - если в последней ступени контроля число дефектных единиц в выборке превышает приемочное число Ac, но не превышает браковочного числа Re - партию принимают, но возвращаются к нормальному контролю.


21

Черт. 4.

Если количество проверенных единиц продукции достигает максимального значения М по табл. 29 или 30, применяют последнюю ступень соответствующего многоступенчатого плана контроля.

Ход действия при применении последовательных планов контроля приведен на черт. 5.

Примеры применения планов контроля приведены в справочном приложении 1.

2.5. Применение планов контроля при оценке числа дефектов на 100 единиц продукции.

2.5.1. При оценке партии по числу дефектов на 100 единиц продукции следует поступать, как при контроле процента дефектных единиц (см. пп. 2.1 - 2.3), заменяя термин «дефектная единица» термином «дефект».

2.6. Вспомогательные данные, используемые для расчета некоторых величин, определяющих план контроля, приведены в табл. 31 - 36.

2.7. Контрольный журнал для регистрации последовательности партий от одного поставщика приведен в справочном приложении 2.

22

Черт. 5.


Таблица 29

Последовательные планы. Нормальный контроль

Код объема выборки

Максимальный объем выборки М

Параметр

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

A

-

-

strelkaSUPER2

strelkaSUPER3

strelkaSUPER4

strelkaSUPER4

strelka10

strelka2

n-5

strelka21

strelka17

strelka8

strelka22

str3

str6

str3

B

str5

C

str5

str6

plus

plus

D

14

H

8

str5

str6

6

4

b

16

5

2

E

21

H

13

str5

str6

9

8

6

b

26

8

5

3

F

35

H

20

str5

str6

14

10

9

8

b

40

13

7

5

3

G

56

H

32

str5

str6

22

16

15

11

10

b

64

21

12

9

5

3

H

91

H

50

str5

str6

34

26

22

17

16

13

b

100

33

20

14

8

6

4

J

140

H

80

str5

str6

55

40

34

28

24

20

17

b

160

54

32

23

14

10

7

5

K

224

H

125

str5

str6

86

64

54

43

37

31

28

22

b

250

85

53

36

22

16

11

8

5

L

350

H

200

str5

str6

137

103

86

69

60

51

43

36

strelka19

b

400

136

86

59

36

27

19

13

8

M

560

H

315

str5

str6

216

162

136

109

94

80

68

56

strelka18

b

630

215

136

93

58

42

30

21

14

N

875

H

500

str5

str6

343

260

216

174

150

127

108

89

strelka16

b

1000

342

219

149

93

68

48

34

22

P

1400

H

800

str5

str6

548

410

345

278

239

203

173

142

strelka7

b

1600

547

346

238

150

109

77

55

36

Q

2205

H

1250

strelka15

str6

856

651

539

434

374

318

270

223

strelka15

b

2500

855

542

373

235

171

121

86

58

R

3500

H

str5

1370

1026

862

694

598

508

432

356

str5

b

1369

868

597

376

273

194

139

93

Примечание. Условные обозначения:

str6 - применяют первый план под стрелкой;

str5 - применяют первый план над стрелкой;

 - применяют соответствующий одноступенчатый план контроля по ГОСТ 18242-72;

plusplus - применяют соответствующий одноступенчатый или двухступенчатый план контроля по ГОСТ 18242-72 или следующий последовательный план.

Таблица 30

Последовательные планы. Усиленный контроль

Код объема выборки

Максимальный объем выборки М

Параметр

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

A

-

-

strelkaSUPER2

strelkaSUPER3

strelkaSUPER4

strelkaSUPER4

strelka10

strelka2

n-5

strelka21

strelka17

strelka8

strelka22

str3

str6

strelka22

B

C

strelka22

D

14

H

8

strelka22

6

b

16

5

E

21

H

13

strelka22

9

8

b

26

8

5

F

35

H

20

strelka22

14

10

9

b

40

13

7

5

G

56

H

32

strelka22

22

16

15

11

b

64

21

12

9

5

H

91

H

50

strelka22

34

26

22

17

14

b

100

33

20

14

8

5

J

140

H

80

strelka22

55

40

34

28

22

19

b

160

54

32

23

14

8

6

K

224

H

125

strelka22

86

64

54

43

35

28

24

b

250

85

53

36

22

14

9

6

L

350

H

200

strelka22

137

103

86

69

56

47

38

strelka19

b

400

136

86

59

36

23

15

10

M

560

H

315

strelka22

216

162

136

109

89

73

60

strelka18

b

630

215

136

93

58

37

25

16

N

875

H

500

strelka22

343

260

216

174

141

117

96

strelka16

b

1000

342

219

149

93

59

40

26

P

1400

H

800

strelka22

548

410

345

278

225

186

154

strelka7

b

1600

547

346

238

150

96

64

43

Q

2205

H

1250

strelka22

856

641

539

434

351

291

240

strelka15

b

2500

855

542

373

235

150

101

67

R

3500

H

2000

str5

1370

1026

862

694

562

466

384

str5

b

4000

1369

808

597

376

240

162

108

S

5600

H

2158

b

2157

Примечание к табл. 29 - 30. Условные обозначения:

str6 - применяют первый план под стрелкой;

str5 - применяют первый план над стрелкой;

 - применяют соответствующий одноступенчатый план контроля по ГОСТ 18242-72 или следующий последовательный план.

Таблица 31

Одноступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Коэффициент AOQL при приемочном уровне дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

7,4

D

8

-

-

-

-

-

-

-

-

-

-

-

4,6

-

E

13

-

-

-

-

-

-

-

-

-

-

2,8

-

-

F

20

-

-

-

-

-

-

-

-

-

1,8

-

-

4,2

G

32

-

-

-

-

-

-

-

-

1,2

-

-

2,6

4,3

H

50

-

-

-

-

-

-

-

0,74

-

-

1,7

2,7

3,9

J

80

-

-

-

-

-

-

0,46

-

-

1,1

1,7

2,4

4,0

K

125

-

-

-

-

-

0,29

-

-

0,67

1,1

1,6

2,5

3,6

L

200

-

-

-

-

0,18

-

-

0,42

0,69

0,97

1,6

2,2

3,3

M

315

-

-

-

0,12

-

-

0,27

0,44

0,62

1,00

1,4

2,1

3,0

N

500

-

-

0,074

-

-

0,17

0,27

0,39

0,63

0,90

1,3

1,9

2,9

P

800

-

0,046

-

-

0,11

0,17

0,24

0,40

0,56

0,82

1,2

1,8

-

Q

1250

0,029

-

-

0,067

0,11

0,16

0,25

0,36

0,52

0,75

1,2

-

-

R

2000

-

-

0,042

0,069

0,097

0,16

0,22

0,33

0,47

0,75

-

-

-

Продолжение табл. 31

Код объема выборки

Объем выборки

Коэффициент AOQL при приемочном уровне дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

A

2

-

1

-

-

42

69

97

160

220

330

470

730

1100

B

3

12

-

-

28

46

65

110

150

220

310

490

720

1100

C

5

-

-

17

27

39

63

90

130

190

290

430

660

-

D

8

-

11

17

24

40

56

82

120

180

270

410

-

-

E

13

6,5

11

15

24

34

50

72

110

170

250

-

-

-

F

20

6,9

9,7

16

22

33

47

73

-

-

-

-

-

-

G

32

6,1

9,9

14

21

29

46

-

-

-

-

-

-

-

H

50

6,3

9,0

13

19

29

-

-

-

-

-

-

-

-

J

80

5,6

8,2

12

18

-

-

-

-

-

-

-

-

-

K

125

5,2

7,5

12

-

-

-

-

-

-

-

-

-

-

L

200

4,7

7,3

-

-

-

-

-

-

-

-

-

-

-

M

315

4,7

-

-

-

-

-

-

-

-

-

-

-

-

N

500

-

-

-

-

-

-

-

-

-

-

-

-

-

P

800

-

-

-

-

-

-

-

-

-

-

-

-

-

Q

1250

-

-

-

-

-

-

-

-

-

-

-

-

-

R

2000

-

-

-

-

-

-

-

-

-

-

-

-

-

Таблица 32

Одноступенчатые планы (усиленный контроль)

Код объема выборки

Объем выборки

Коэффициент AOQL при приемочном уровне дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

A

2

-

-

-

-

-

-

-

-

-

-

-

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

-

D

8

-

-

-

-

-

-

-

-

-

-

-

-

4,6

E

13

-

-

-

-

-

-

-

-

-

-

-

2,8

-

F

20

-

-

-

-

-

-

-

-

-

-

1,8

-

-

G

32

-

-

-

-

-

-

-

-

-

1,2

-

-

2,6

H

50

-

-

-

-

-

-

-

-

0,74

-

-

1,7

2,7

J

80

-

-

-

-

-

-

-

0,46

-

-

1,1

1,7

2,4

K

125

-

-

-

-

-

-

0,29

-

-

0,67

1,1

1,6

2,5

L

200

-

-

-

-

-

0,18,

-

-

0,42

0,68

0,97

1,6

2,6

M

315

-

-

-

-

0,12

-

-

0,27

0,44

0,62

1,0

1,6

2,5

N

500

-

-

-

0,074

-

-

0,17

0,27

0,39

0,63

1,0

1,6

2,5

P

800

-

-

0,046

-

-

0,11

0,17

0,24

0,40

0,64

0,99

1,6

-

Q

1250

-

0,029

-

-

0,067

0,11

0,16

0,25

0,41

0,64

0,99

-

-

R

2000

0,018

-

-

0,042

0,069

0,097

0,16

0,26

0,40

0,62

-

-

-

S

3150

-

-

0,027

-

-

-

-

-

-

-

-

-

-

Продолжение табл. 32

Код объема выборки

Объем выборки

Коэффициент AOQL при приемочном уровне дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

A

2

-

-

-

-

-

42

69

97

160

260

400

620

970

B

3

-

12

-

-

28

46

65

110

170

270

410

650

1100

C

5

7,4

-

-

17

27

39

63

100

160

250

390

610

-

D

8

-

-

11

17

24

40

64

99

160

240

380

-

-

E

13

-

6,5

11

16

24

40

61

95

150

240

-

-

-

F

20

4,2

6,9

9,7

16

26

40

62

-

-

-

-

-

-

G

32

4,3

6,1

9,9

16

25

39

-

-

-

-

-

-

-

H

50

3,9

6,3

10

16

25

-

-

-

-

-

-

-

-

J

80

4,0

6,4

9,9

16

-

-

-

-

-

-

-

-

-

K

125

4,1

6,4

6,9

-

-

-

-

-

-

-

-

-

-

L

200

4,0

6,2

-

-

-

-

-

-

-

-

-

-

-

M

315

3,9

-

-

-

-

-

-

-

-

-

-

-

-

N

500

-

-

-

-

-

-

-

-

-

-

-

-

-

P

800

-

-

-

-

-

-

-

-

-

-

-

-

-

Q

1250

-

-

-

-

-

-

-

-

-

-

-

-

-

R

2000

-

-

-

-

-

-

-

-

-

-

-

-

-

S

3150

-

-

-

-

-

-

-

-

-

-

-

-

-

Примечание к табл. 31 - 32. Для получения точного значения предела среднего выходного уровня дефектности AOQL коэффициенты из таблицы следует умножить на .

Таблица 33

Одноступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Браковочный уровень дефектности LQ (доля дефектных единиц) при b  = 10 % для приемочного уровня дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

-

68

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

54

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

37

-

-

58

D

8

-

-

-

-

-

-

-

-

-

25

-

-

41

54

E

13

-

-

-

-

-

-

-

-

-

-

16

-

-

27

36

44

F

20

-

-

-

-

-

-

-

-

-

11

-

-

18

25

30

42

G

32

-

,

-

6,9

-

-

12

16

20

27

34

H

50

-

-

-

-

-

-

-

4,5

-

-

7,6

10

13

18

22

29

J

80

-

-

-

-

-

-

2,8

-

-

4,8

6,5

8,2

11

14

19

24

K

125

1,8

-

-

3,1

4,3

5,4

7,4

9,4

12

16

23

L

200

-

-

-

-

1,2

-

-

2,0

2,7

3,3

4,6

5,9

7,7

10

14

-

M

315

-

-

-

0,73

-

1,2

1,7

2,1

2,9

3,7

4,9

6,4

9,0

-

-

N

500

-

-

0,46

-

-

0,78

1,1

1,3

1,9

2,4

3,1

4,0

5,6

-

-

-

P

800

-

0,29

-

-

0,49

0,67

0,84

1,2

1,5

1,9

2,5

3,5

-

-

-

-

Q

1250

0,18

-

-

0,31

0,43

0,53

0,74

0,94

1,2

1,6

2,3

-

-

-

-

-

R

2000

-

-

0,20

0,27

0,33

0,46

0,59

0,77

1,0

1,4

-

-

-

-

-

-

Таблица 34

Одноступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Браковочный уровень дефектности LQ (доля дефектов на 100 единиц продукции) при b  = 10 % для приемочного уровня дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

46

D

8

.

-

-

-

-

-

-

-

-

-

-

29

-

E

13

-

-

-

-

-

-

-

-

-

-

18

-

-

F

20

-

-

-

-

-

-

-

-

-

12

-

-

20

G

32

-

-

-

-

-

-

-

-

7,2

-

-

12

17

H

50

-

-

-

-

-

-

-

4,6

-

-

7,8

11

13

J

80

-

-

-

-

-

-

2,9

-

-

4,9

6,7

8,4

12

K

125

-

-

-

-

-

1,8

-

-

3,1

4,3

5,4

7,4

9,4

L

200

-

-

-

-

1,2

-

-

2,0

2,7

3,3

4,6

5,9

7,7

M

315

-

-

-

0,73

-

-

1,2

1,7

2,1

2,9

3,7

4,9

6,4

N

500

-

-

0,46

-

-

0,78

1,1

1,3

1,9

2,4

3,1

4,0

5,6

P

800

-

0,29

-

-

0,49

0,67

0,81

1,2

1,5

1,9

2,5

3,5

-

Q

1250

0,18

-

-

0,31

0,43

0,53

0,74

0,94

1,2

1,6

2,3

-

-

R

2000

-

-

0,20

0,27

0,33

0,46

0,59

0,77

1,0

1,4

Продолжение табл. 34

Код объема выборки

Объем выборки

Браковочный уровень дефектности LQ (доля дефектов на 100 единиц продукции) при b  = 10 % для приемочного уровня дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

A

2

-

120

-

-

200

270

330

460

590

770

1000

4000

1900

B

3

77

-

-

130

180

220

310

390

510

670

940

1300

1800

C

5

-

-

78

110

130

190

240

310

409

560

770

1100

-

D

8

-

49

67

84

120

150

190

250

350

480

670

-

-

E

13

30

41

51

71

91

120

160

220

300

410

-

-

-

F

20

27

33

46

59

77

100

140

-

-

-

-

-

-

G

32

21

29

37

48

63

88

-

-

-

-

-

-

-

H

50

19

24

31

40

55

-

-

-

-

-

-

-

-

J

80

15

19

25

35

-

-

-

-

-

-

-

-

-

K

125

12

16

23

-

-

-

-

-

-

-

-

-

-

L

200

10

14

-

-

-

-

-

-

-

-

-

-

-

M

315

9,0

-

-

-

-

-

-

-

-

-

-

-

-

N

500

-

-

-

-

-

-

-

-

-

-

-

-

-

P

800

-

-

-

-

-

-

-

-

-

-

-

-

-

Q

1250

-

-

-

-

-

-

-

-

-

-

-

-

-

R

2000

-

-

-

-

-

-

-

-

-

-

-

-

-

Таблица 35

Одноступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Браковочный уровень дефектности LQ (доля дефектных единиц) при b  = 5 % для приемочного уровня дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

-

78

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

63

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

45

-

-

66

D

8

-

-

-

-

-

-

-

-

-

-

-

31

-

-

47

60

E

13

-

-

-

-

-

-

-

-

-

-

21

-

-

32

41

50

F

20

-

-

-

-

-

-

-

-

-

14

-

-

22

28

34

46

G

32

-

-

-

-

8,9

-

-

14

18

23

30

37

H

50

-

-

-

-

-

-

-

5,8

-

-

9,1

12

15

20

25

32

J

80

-

-

-

-

-

-

3,7

-

-

5,8

7,7

9,4

13

16

20

20

K

125

-

-

-

-

-

2,4

-

-

3,8

5,0

6,2

8,4

11

14

18

24

L

200

-

-

-

-

1,5

-

-

2,4

3,2

3,9

5,3

6,6

8,5

11

15

-

M

315

-

-

0,95

-

-

1,5

2,0

2,5

3,3

4,2

5,4

7,0

9,6

-

-

N

500

-

-

0,60

-

-

0,95

1,3

1,6

2,1

2,6

3,4

4,4

6,1

-

-

-

P

800

-

0,38

-

-

0,59

0,79

0,97

1,3

1,6

2,1

2,7

3,8

-

-

-

-

Q

1250

0,24

-

-

0,38

0,50

0,62

0,84

1,1

1,4

1,8

2,4

-

-

-

-

-

R

2000

-

-

0,24

0,32

0,39

0,53

0,66

0,85

1,1

1,5

-

-

-

-

-

-

Таблица 36

Одноступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Браковочный уровень дефектности LQ (число дефектов на 100 единиц продукции) при b  = 5 % для приемочного уровня дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

60

D

8

-

-

-

-

.

-

-

-

-

-

-

38

-

E

13

-

-

-

-

-

-

-

-

-

-

23

-

-

F

20

-

-

-

-

-

-

-

-

-

15

-

-

24

G

32

-

-

-

-

-

-

-

-

9,4

-

-

15

20

H

50

-

-

-

-

-

-

-

6,0

-

-

9,5

13

16

J

80

-

-

-

-

-

-

3,8

-

-

5,9

7,9

9,7

13

K

125

-

-

-

-

-

2,4

-

-

3,8

5,0

6,2

8,4

11

L

200

-

-

-

1,5

-

-

2,4

3,2

3,9

5,3

6,6

8,5

M

315

-

-

-

0,95

-

-

1,5

2,0

2,5

3,3

4,2

5,4

7,0

N

500

-

-

0,60

-

-

0,95

1,3

1,6

2,1

2,6

3,4

4,4

6,1

P

800

-

0,38

-

-

0,59

0,79

0,97

1,3

1,6

2,1

2,7

3,8

-

Q

1250

0,24

-

-

0,38

0,50

0,62

0,84

1,1

1,4

1,8

2,4

-

-

R

2000

-

-

0,24

0,32

0,39

0,53

0,66

0,85

1,1

1,5

-

-

-

Продолжение табл. 36

Код объема выборки

Объем выборки

Браковочный уровень дефектности LQ (число дефектов на 100 единиц продукции) при b  = 5 % для приемочного уровня дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

A

2

-

150

-

-

240

320

390

530

660

850

1100

1500

2000

B

3

100

-

-

160

210

260

350

440

570

730

10ЭО

1400

1900

C

5

-

-

95

130

160

210

260

340

440

610

810

1100

-

D

8

-

79

97

130

160

210

270

380

510

710

-

-

E

13

37

48

60

81

100

130

170

230

310

440

-

-

-

F

20

32

3:5

53

66

85

110

150

-

-

-

-

-

-

G

32

24

33

41

53

68

95

-

-

-

-

-

-

-

H

50

21

23

34

44

61

-

-

-

-

-

-

-

-

J

80

16

21

27

38

-

-

-

-

-

-

-

-

-

K

125

14

18

24

-

-

-

-

-

-

-

-

-

-

L

200

11

15

-

-

-

-

-

-

-

-

-

-

-

M

315

9,6

-

-

-

-

-

-

-

-

-

-

-

-

N

500

-

-

-

-

-

-

-

-

-

-

-

-

P

800

-

-

-

-

-

-

-

-

-

-

-

-

-

Q

1250

-

-

-

-

-

-

-

-

-

-

-

-

-

R

2000

-

-

-

-

-

-

-

-

-

-

-

-

-

Разд. 3 - 5 (Исключены, Изм. № 1).


ПРИЛОЖЕНИЕ 1
Справочное

Примеры применения планов контроля

Пример 1. Тип контроля - одноступенчатый.

Код объема выборки - G.

Приемочный уровень дефектности AQL = 1,5 %.

Найти объем выборок, приемочные и браковочные числа.

По табл. 20, 21, 22 настоящего стандарта находим объем выборок, приемочные и браковочные числа для усиленного, нормального и ослабленного контроля. Значения найденных величин приведены в табл. 1.

Таблица 1

Усиленный контроль

Нормальный контроль

Ослабленный контроль

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

50

1/2

32

1/2

13

0/2

Пример 2. Изготовителю необходимо для контроля готовой продукции определить планы контроля единиц продукции с двумя видами дефектов: значительными и малозначительными.

Установлены следующие значения приемочного уровня дефектности:

для значительных дефектов - 0,4 %;

для малозначительных дефектов - 6,5 %.

Учитывая, что контроль по обоим видам дефектов производится одновременно и изменение объема выборки при переходе от усиленного вида контроля к нормальному связано с организационными трудностями, изготовитель принимает решение изменить планы контроля следующим образом:

при усиленном контроле - перейти к следующему коду объема выборки для малозначительных дефектов;

при нормальном контроле - перейти к следующему коду объема выборки как для значительных, так и для малозначительных дефектов.

Значения выбранных объемов выборок, приемочных и браковочных чисел сводим в табл. 2.

Таблица 2

Виды дефектов

Усиленный контроль

Нормальный контроль

Ослабленный контроль

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Значительные

200

1/2

200

2/3

50

0/2

Малозначительные

200

18/19

200

21/22

50

7/10

Единицы продукции поступают на контроль партиями объемом 1400 - 1600 шт.

Принят общий уровень контроля II.

По табл. 1 настоящего стандарта определим код объема выборки для общего уровня контроля II. Получим - К.

Из организационных соображений поставщик по согласованию с потребителем принимает планы одноступенчатого контроля.

По табл. 20, 21, 22 настоящего стандарта определим объемы выборок, приемочные и браковочные числа, значения которых приведены в табл. 3.

Таблица 3

Виды дефектов

Усиленный контроль

Нормальный контроль

Ослабленный контроль

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Значительные

200

1/2

125

1/2

50

0/2

Малозначительные

125

12/13

125

14/15

50

7/10

Пример 3. Построить оперативные характеристики для планов контроля примера 2.

По табл. 20, 21 настоящего стандарта определим тип плана контроля, код объема выборки и приемочный уровень дефектности (см. табл. 4).

Таблица 4

Виды дефектов

Тип плана контроля, код объема выборки, AQL

усиленного

нормального

Значительные

Одноступенчатый, L, 0,4 %

Одноступенчатый, L, 0,4 %

Малозначительные

Одноступенчатый, L, 6,5 %

Одноступенчатый, L, 6,5 %

Найдем квантили оперативных характеристик для планов контроля значительных дефектов, воспользовавшись табл. 13 настоящего стандарта. Полученные значения сведем в табл. 5.

Таблица 5

Номер точки

Значение ординаты P

Значение абсциссы q в % для контроля

усиленного

нормального

1

100

0

0

2

99

0,075

0,218

3

95

0,178

0,409

4

90

0,266

0,551

5

75

0,481

0,864

6

50

0,839

1,340

7

25

1,350

1,960

8

10

1,950

2,660

9

5

2,370

3,150

10

1

3,320

4,200

11

0

100

100

Квантили оперативных характеристик для планов контроля малозначительных дефектов приведены в табл. 6.

Таблица 6

Номер точки

Значение ординаты P

Значение абсциссы q в % для контроля

усиленного

нормального

1

100

0

0

2

99

5,17

6,29

3

95

6,22

7,45

4

90

6,84

8,12

5

75

7,95

9,34

6

50

9,33

10,8

7

25

10,9

12,5

8

10

12,4

14,1

9

5

13,3

15,1

10

1

15,3

17,2

11

0

100

100

Построим графики оперативных характеристик (см. черт. 1 и 2).

Оперативные характеристики для планов контроля значительных дефектов.

23

1 - усиленный контроль; 2 - нормальный контроль.

Черт. 1.

Оперативные характеристики для планов контроля малозначительных дефектов.

24

1 - усиленный контроль; 2 - нормальный контроль.

Черт. 2.

Пример 4. Определить предел среднего выходного уровня дефектности для планов контроля, найденных в примере 2.

По табл. 31 и 32 настоящего стандарта в соответствии с планами контроля (см. пример 3) определим коэффициенты К для вычисления предела среднего выходного уровня дефектности. Значения найденных величин приведены в табл. 7.

Таблица 7

Виды дефектов

Усиленный контроль

Нормальный контроль

Значительные

0,42

0,69

Малозначительные

6,2

7,3

Вычислим отношение объема выборки n = 200 к объему партии N. Объем партии N примем равным 1500. Получим

По формуле примечания к табл. 31 - 32 настоящего стандарта вычислим значения предела среднего выходного уровня дефектности.

Результаты расчета сведем в табл. 8.

Таблица 8

Виды дефектов

Усиленный контроль

Нормальный контроль

Значительные

0,36

0,60

Малозначительные

5,39

6,35

Пример 5. Переход от усиленного контроля к нормальному.

Результаты усиленного контроля последовательности партий представлены в табл. 9.

Таблица 9

Номер партии

Решение о партии

1

П

2

П

3

Б

4

П

5

П

6

П

7

П

8

Б

9

Б

10

П

11

П

12

П

13

П

14

П

15

-

Примечание. П - партия принята по результатам контроля;

Б - партия забракована по результатам контроля.

Переход к нормальному контролю в соответствии с п. 1.6.4 настоящего стандарта осуществляется в случае принятия пяти последовательных партий.

В данном случае это будут партии 10; 11; 12; 13; 14. Поэтому, начиная с 15-й партии, следует применять нормальный контроль.

Пример 6. Переход от нормального контроля к усиленному.

Результаты нормального контроля последовательности партий представлены в табл. 10.

Переход к усиленному контролю в соответствии с п. 1.6.3 настоящего стандарта осуществляется в случае забракования двух партий из пяти последовательных партий.

В данном случае забракованы две партии 11 и 13 в пяти партиях 9; 10; 11; 12; 13.

Следовательно, начиная с 14-й партии следует применять усиленный контроль.

Примечание. Практически удобно следить за партиями следующим образом. Контролируется партия нормальным контролем до первой забракованной партии (в примере 4). После забракования партии внимательно следят за результатами контроля последующих четырех партий (в примере 5, 6, 7, 8). Если при контроле этих четырех партий не будет забраковано больше ни одной партии, то про забракованную партию забывают и производят нормальный контроль до следующей забракованной партии (11) После забракования внимательно следят за результатами контроля следующих четырех партии (12; 13; 14; 15). Если при контроле этих партий будет забракована еще хотя бы одна партия (13), переходят со следующей партии (14) к усиленному контролю. Если при контроле этих четырех партий ни одной партии забраковано не будет, то продолжают нормальный контроль до следующей забракованной партии, и т. д.

Пример 7. Переход от нормального контроля к ослабленному.

Рассматривается случаи, когда применение ослабленного контроля разрешено, выпуск продукции ритмичен, на контроль поступают партии объемом 1500 и установлен приемочный уровень дефектности 1 %.

Таблица 10

Номер партии

Решение о партии

1

П

2

П

3

П

4

Б

5

П

6

П

7

П

8

П

9

П

10

П

11

Б

12

П

13

Б

14

-

15

-

Примечание. П - партия принята по результатам контроля;

Б - партия забракована по результатам контроля.

Результаты нормального контроля последовательности партий представлены в табл. 11.

Таблица 11

Номер партии

Решение о партии

Количество обнаруженных дефектных изделий

1

П

0

2

П

1

3

Б

2

4

П

5

5

П

3

6

П

2

7

П

2

8

П

1

9

П

2

10

П

0

11

П

0

12

П

1

13

П

1

14

П

0

15

П

1

16

П

0

17

П

0

Примечание. П - партия принята по результатам контроля;

Б - партия забракована по результатам контроля.

Переход к ослабленному контролю в соответствии с п. 1.6.5 настоящего стандарта осуществляется в случае принятия 10 последовательных партий при условии, что суммарное количество дефектных изделий в этих партиях не превосходит соответствующего предельного числа, приведенного в табл. 9.

В примере впервые встречается следующая последовательность из 10 принятых подряд партий: 5; 6; 7; 8; 9; 10; 11; 12; 13; 14. Однако суммарное количество дефектных единиц продукции 3 + 2 + 2 + 1 + 2 + 0 + 0 + 1 + 1 + 0 = 12, больше допустимого предельного числа 7. Следующая последовательность 10 принятых партий: 6; 7; 8; 9; 10; 11; 12; 13; 14; 15. Однако и здесь суммарное количество дефектных единиц продукции 2 + 2 + 1 + 2 + 0 + 0 + 1 + 1 + 0 + 1 = 10, больше допустимого предельного числа 7 и лишь последовательность партий 8; 9; 10; 11; 12; 13; 14; 15; 16; 17 с суммарным количеством обнаруженных дефектных единиц продукции (1 + 2 + 0 + 0 + 1 + 1 + 0 + 1 + 0 + 0 = 6) удовлетворяет правилам перехода.

Начиная с 18 партии, следует перейти к ослабленному контролю.

Пример 8. Требуется определить план контроля одиночной партии.

Заданы: объем партии - 1500 единиц продукции; приемочный уровень дефектности 4 %; браковочный уровень дефектности - 9 %; риск потребителя £5 %.

Уровень контроля - II общий.

Применяют одноступенчатый нормальный контроль.

По уровню контроля и объему партии устанавливают код объема выборки К.

Для кода объема выборки К и приемочного уровня дефектности 4 % по табл. 20 настоящего стандарта можно определить план контроля (n = 125, с1 = 10, с2 = 11). Для этого плана контроля по табл. 12 найдем браковочный уровень дефектности 13,6 %. Этот браковочный уровень дефектности не является удовлетворительным, он больше заданного (9 %).

Необходимо выбрать другой план. Снижаем приемочный уровень дефектности до 1,5 %. Для этого уровня дефектности и кода объема выборки К по табл. 20 настоящего стандарта можно отыскать план контроля (n = 125, с1 = 5, с2 = 6). Для этого плана контроля по табл. 12 найдем браковочный уровень дефектности 8,4 %. Этот уровень качества нас удовлетворяет, он меньше заданного (9 %).

Принимаем следующий план контроля: объем выборки 125 единиц продукции, приемочное число 5, браковочное число 6.

Пример 9.

Объем партии N = 1200 единиц продукции.

Уровень контроля S-4.

Приемочный уровень дефектности AQL = 6,5 %.

Контроль нормальный.

По табл. 1 настоящего стандарта для N = 1200 и уровня контроля S-4 выбираем код объема выборки F.

По табл. 1 настоящего стандарта для буквенного знака F и AQL = 6,5 % находим параметры плана контроля:

H = 9,                 b = 5,           M = 35.

Результаты контроля приведены в табл. 12.

Таблица 12

Номер контролируемой единицы продукции

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Результат контроля

+

+

+

+

-

+

+

+

+

+

+

+

+

+

+

v

10

11

12

13

8

9

10

11

12

13

14

15

16

17

18

Примечание. + - годная единица продукции,

- - дефектная единица продукции.

После контроля 15-й единицы продукции значение v = 18 = 2Н, т. е. партия соответствует требованиям.

Пример 10.

Объем партии N 50 единиц продукции.

Уровень контроля II, общий.

Приемочный уровень дефектности AQL = 10 %.

Нормальный контроль.

По табл. 29 настоящего стандарта для кода объема выборки D и AQL = 10 % находим параметры плана контроля:

H = 4,                 b = 2,           M = 14.

Результаты контроля приведены в табл. 13.

Таблица 13

Номер контролируемой единицы продукции

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Результат контроля

+

-

+

+

+

+

-

+

+

-

+

-

+

-

v

5

3

4

5

6

7

8

6

7

5

6

4

5

3

Примечание. + - годная единица продукции,

- - дефектная единица продукции.

После отбора и проверки 14-й единицы продукции нет основания ни для приемки, ни для забракования партии продукции, но объем выборки достиг максимального значения 14.

Согласно п. 2.4.3 настоящего стандарта для оценки партии принят многоступенчатый план контроля, обозначенный кодом объема выборки D и AQL, равным 10 %. На последней ступени этого плана контроля общий объем выборки равен 14, приемочное число равно 4, а браковочное число равно 5.

Так как во время применения последовательных планов контроля среди 14 проверенных единиц продукции отмечено 5 дефектных единиц, партию следует считать не соответствующей установленным требованиям.

ПРИЛОЖЕНИЕ 2
Справочное

Контрольный журнал

При контроле последовательности партий продукции от одного поставщика целесообразно вести контрольный журнал, в котором регистрируются данные контроля партии.

Используя контрольный журнал, поставщик имеет возможность:

оценить степень стабильности производственного процесса на уровне, определенном долей дефектных единиц продукции, еще допускаемой потребителем, сравнением действительной доли дефектных единиц и AQL;

уменьшить затраты на сортировку, так как по результатам наблюдений можно регулировать производственный процесс, благодаря чему случаи забраковки изделий будут значительно реже.

По данным контроля можно применять план контроля с меньшим объемом выборки, что снижает затраты на контроль.

Приложение 3. (Исключить, Изм. № 1).







© 2013 Ёшкин Кот :-)
