МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ СТРОИТЕЛЬНЫХ РАБОТ СССР

НПО "Тепломонтаж"



ОКП 57 6724

УДК

Группа Ж-15



УТВЕРЖДАЮ



Главный инженер Главтепломонтажа

____________ С.С. Егоров

____________ 14.06.88 г.



ПАНЕЛИ ФУТЕРОВОЧНЫЕ ИЗВЕСТКОВО-
КРЕМНЕЗЕМИСТЫЕ С ЗАЩИТНЫМ СЛОЕМ

(ПФИ, ПФИм)



ТЕХНИЧЕСКИЕ УСЛОВИЯ

ТУ 36.16.22-23-88

Взамен ТУ 36-2299-80

Срок введения с 16.06.88 г.

до 16.06. 2000 г.



СОГЛАСОВАНО



Главный инженер треста
Союзтеплострой

___________ А.С. Лукашевич

___________ 13.06.88 г.

Заместитель директора по научной работе ВНИПИТеплопроект
(базовая организация по стандартизации)

____________ Е.Г. Овчаренко

____________ 10.06.88 г.



Начальник отдела стандартизации

____________ В.С. Панкратов

____________ 09.06.88 г.



Заведующий лабораторией № 8

____________ И.И. Шахов

____________ 08.06.88 г.



Зав группой лаборатории № 8

____________ В.Г. Кутуков

____________ 08.06.88 г.



Настоящие технические условия (ТУ) распространяются на панели футеровочные известково-кремнеземистые с защитным слоем ПФИ-600-15 толщиной 150 мм и модернизированные ПФИм-600-13, толщиной 130 мм (в дальнейшем по тексту панели) для применения в футеровках тепловых агрегатов в условиях воздействия температур до 600 °С.

Панели ПФИ-600-15 изготавливаются из известково-кремнеземистого материала и мелкозернистого жаростойкого бетона.

Панели ПФИм-600-13 изготавливаются из известково-кремнеземистых плит и мелкозернистого жаростойкого бетона.

Пример условного обозначения панели футеровочной известково-кремнеземистой с защитным слоем ПФИ-600-15 при заказе:

Панель ПФИ-600-15 ТУ 36.16.22.23-88.

(Измененная редакция. Изм. № 1).

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Панели ПФИ-600-15, ПФИм-600-13 должны соответствовать требованиям настоящих технических условий и комплекта документации согласно КБ-358 и КБ-542 ВНИПИТеплопроект.

(Измененная редакция. Изм. № 1).

1.2. Материалы для изготовления панелей

1.2.1. Материалы для изготовления панелей должны соответствовать требованиям следующих стандартов:

цемент марки 400

ГОСТ 10178-85

шамотный песок и тонкомолотый шамот

ГОСТ 23037-78

вода

ГОСТ 23732-79



(Измененная редакция. Изм. № 1).

1.2.2. Материалы для изготовления каркаса панелей должны удовлетворять требованиям следующих стандартов:

для панелей ПФИм-600-13

уголок

ГОСТ 8509-86

проволока из стали марки 12´13

ГОСТ 18143-72

полоса стальная

ГОСТ 103-76



для панелей ПФИ-600-15

уголок

ГОСТ 8509-86

листовая сталь марки 12´13

ГОСТ 19904-90

проволока из стали марки 12´13

ГОСТ 18143-72



(Измененная редакция. Изм. № 1).

1.2.3. Известково-кремнеземистый материал марки 225 в панелях ПФИ-600-15 и известково-кремнеземистые плиты трапецеидального сечения марки 225 в панелях ПФИм-600-13, используемые в качестве теплоизоляционного слоя панелей должны удовлетворять требованиям ГОСТ 24748-81.

(Измененная редакция. Изм. № 1).

1.3. Характеристики (свойства)

1.3.1. Прочность жаростойкого бетона должна быть не менее 100 кг/см2. Остаточная прочность после нагрева при температуре 600 °С должна быть не менее 30 %.

(Измененная редакция. Изм. № 1).

1.3.2. Производство панелей ПФИ осуществляется в соответствии с Технологическими указаниями по изготовлению футеровочных панелей с температурой применения до 600 °С для футеровок тепловых агрегатов.

1.3.3. Производство панелей ПФИм осуществляется в соответствии с Технологическими указаниями по изготовлению футеровочных панелей из готовых известково-кремнеземистых изделий.

1.3.4. Форма панелей ПФИ-600-15 и допускаемые отклонения должны соответствовать требованиям, указанным в приложении 1. Масса панели ПФИ-600-15 должна быть не более 45 кг. Форма и допускаемые отклонения панели ПФИм-600-13 должны соответствовать требованиям, указанным в приложении 2. Масса панели ПФИм-600-13 должна быть не более 70 кг.

(Измененная редакция. Изм. № 1).

1.3.5. В слое жаростойкого раствора допускаются не более 1-2 трещины раскрытием до 1,0 мм.

(Измененная редакция. Изм. № 1).

1.3.6. Для панелей ПФИ-600-15 не допускается образование трещин по контакту между слоем бетона и слоем известково-кремнеземистого материала.

(Измененная редакция. Изм. № 1).

1.4. Комплектность

1.4.1. В комплект поставки панелей входят:

панели в объеме заказа,

паспорт (один на партию).

1.5. Маркировка

1.5.1. Завод-изготовитель должен сопровождать каждую партию панелей паспортом, в котором указывается:

1) наименование и адрес завода-изготовителя (промбазы);

2) номер и дату составления паспорта;

3) марка и количество панелей;

4) дата изготовления панелей;

5) обозначение настоящих ТУ;

6) результат испытания прочности жаростойкого бетона;

7) штамп ОТК завода-изготовителя.

6. ГАРАНТИИ ПОСТАВЩИКА

6.1. Изготовитель гарантирует соответствие панелей требованиям настоящих ТУ при соблюдении потребителем условий транспортирования и хранения.

6.2. Гарантийный срок хранения панелей - один год с момента изготовления.

ПРИЛОЖЕНИЕ 1

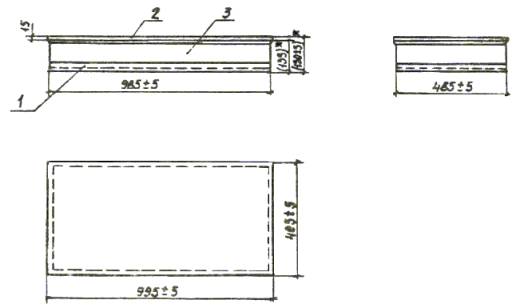

ПАНЕЛИ ФУТЕРОВОЧНЫЕ ИЗВЕСТКОВО-КРЕМНЕЗЕМИСТЫЕ С ЗАЩИТНЫМ СЛОЕМ (ПФИ)



1 - каркас

2 - жаростойкий бетон

3 - теплоизоляционный слой

* - размеры для панелей толщиной 150 мм.

ПРИЛОЖЕНИЕ 2

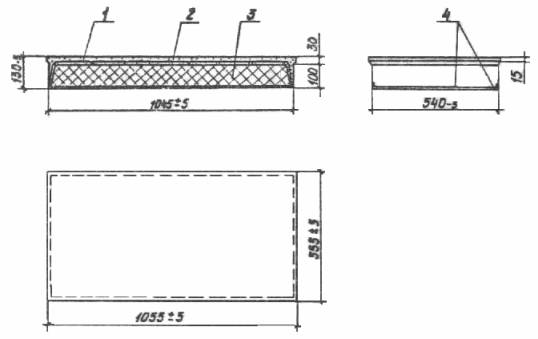

ПАНЕЛИ ФУТЕРОВОЧНЫЕ ИЗВЕСТКОВО-КРЕМНЕЗЕМИСТЫЕ С ЗАЩИТНЫМ СЛОЕМ (ПФИм)

1 - жаростойкий бетон

2 - арматура

3 - теплоизоляционный слой

4 - каркас
