ОКП 22 44400000

Группа Ж 15

СОГЛАСОВАНО

УТВЕРЖДАЮ

Генеральный директор
АО «Теплопроект»

___________ Е.Г. Овчаренко

___________ 31.08. 1999 г.

Директор
ООО ПКФ «Термодом»

___________ С.В. Димитренко

___________ 01.09. 1999 г.

Пензенская Обл.СЭС
Гигиенический сертификат





БЛОКИ ТЕПЛОИЗОЛЯЦИОННЫЕ ОПАЛУБОЧНЫЕ
ПЕНОПОЛИСТИРОЛЬНЫЕ



ТЕХНИЧЕСКИЕ УСЛОВИЯ

ТУ 2244-001-49051954-99

Вводятся впервые

Дата введения: 01.10.99 г.

Без ограничения срока действия

СОГЛАСОВАНО



Директор
ООО ПКФ «Теплый дом»

___________ С.С. Пилавов

___________ 01.09. 1999 г.

Начальник цеха термоблоков
ООО ПКФ «Термодом»

____________ В.Б. Макаров

____________ 30.08. 1999 г.



Настоящие технические условия распространяются на блоки теплоизоляционные опалубочные пенополистирольные, изготавливаемые формовочным способом из суспензионного вспененного полистирола с добавкой антипирена.

Блоки используют для опалубки и тепловой изоляции в качестве внутреннего слоя строительных ограждающих конструкций.

Вспененный полистирол относится к группе сгораемых материалов с температурой применения не более 80 °С. Температура блоков в конструкции не должна превышать 80 °С.

Пример условного обозначения блоков при заказе:

«Блоки теплоизоляционные опалубочные пенополистирольные стеновые рядовые БТОП-Ср ТУ 2244-001-49051954-99».

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.

1.1. Блоки пенополистирольные должны соответствовать требованиям настоящих технических условий и изготавливаться в соответствии с технологической документацией, утвержденной в установленном порядке.

1.2. Параметры и размеры.

1.2.1. Наименования изготавливаемых блоков, условные обозначения и габаритные размеры приведены в таблице 1. Внешний вид пенополистирольных блоков должен соответствовать рис. 1-10 (Приложение 1).

Таблица 1.

№ № п.п.

Наименование блоков

Условное
обозначение

Габаритные размеры, мм (длина, ширина, высота)

1.

Блок теплоизоляционный опалубочный полистирольный стеновой рядовой

БТОП-Ср

1200´250´250

2.

Блок теплоизоляционный опалубочный полистирольный стеновой торцевой

БТОП-Ст

1200´250´250

3.

Блок теплоизоляционный опалубочный полистирольный стеновой рядовой с металлической вставкой

БТОП-Ср(м)

1200´250´250

4.

Блок теплоизоляционный опалубочный полистирольный стеновой торцевой с металлической вставкой

БТОП-Ст(м)

1200´250´250

5.

Блок теплоизоляционный опалубочный полистирольный перекрытия

БТОП-П

500´250´180

6.

Блок теплоизоляционный опалубочный полистирольный выравнивающий

БТОП-В

1200´50´50

7.

Блок теплоизоляционный полистирольный кровельный

БТ П-К

1200´330´170

8.

Блок теплоизоляционный опалубочный полистирольный перегородочный рядовой

БТОП-Пер(р)

1200´150´250

9.

Блок теплоизоляционный опалубочный полистирольный перегородочный торцевой

БТОП-Пер(т)

1200´150´250

10.

Блок теплоизоляционный опалубочный полистирольный плоский

БТОП-Пл

1200´250´50

1.2.2. Предельные отклонения от номинальных габаритных размеров не должны превышать, мм:

по длине

      - для блоков длиной 1200 мм                     ± 5

      - для блоков длиной 500 мм                       ± 3

по ширине

      - для блоков шириной от 150 до 330 мм   ± 3

      - для блоков шириной 50 мм                      ± 2

по высоте

      - для блоков высотой от 170 до 250 мм     ± 3

      - для блоков высотой 50 мм                       ± 2

1.2.3. Блоки должны иметь правильную геометрическую форму. Отклонения от плоскости граней не должны превышать 3 мм на 500 мм длины граней.

1.2.4. На поверхности блоков не допускаются выпуклости или впадины длиной более 10 мм, шириной более 3 мм и высотой (глубиной) более 5 мм.

1.2.5. В блоках допускаются притупленность ребер и углов глубиной не более 5 мм от вершины прямого угла.

1.2.6. Показатели физико-механических свойств блоков должны соответствовать нормам, указанным в табл. 2.

Таблица 2.

Наименование показателя

Значение

1.

Плотность, кг/м3

25-30

2.

Прочность на сжатие при 10 % линейной деформации, Мпа, не менее

0,08

3.

Прочность при изгибе, Мпа, не менее

0,2

4.

Теплопроводность при температуре (298±5) °К,
Вт/м
´К, не более

0,034

5.

Водопоглощение за 24 ч, % по объему, не более

2

6.

Группа горючести

Г-2

1.3. Требования к сырью и материалам.

1.3.1. Блоки изготавливаются из суспензионного вспененного полистирола ПСВ-СУ по ТУ 38.602-22-57-96 или аналогичного по свойствам импортного с добавкой антипирена.

1.3.2. Полистирол, применяемый для изготовления блоков, должен удовлетворять требованиям нормативно-технической документации на материал.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ.

7.1. Изготовитель гарантирует соответствие блоков теплоизолирующих, опалубочных пенополистирольных требованиям настоящих технических условий при соблюдении потребителем условий транспортирования и хранения.

7.2. Гарантийный срок хранения блоков в складских условиях 12 месяцев со дня изготовления.

ПРИЛОЖЕНИЕ 1

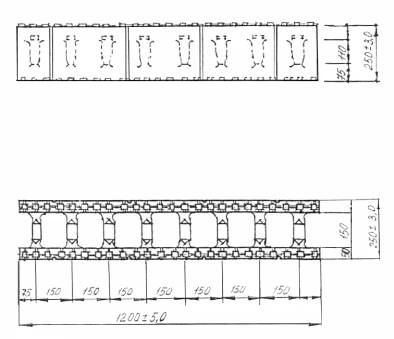

Рядовой блок тип БТОП-Ср

Рис. 1

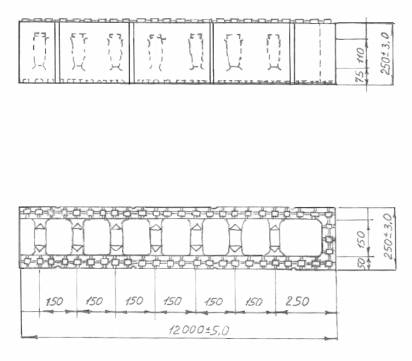

Торцевой блок тип БТОП-Ст

Рис. 2

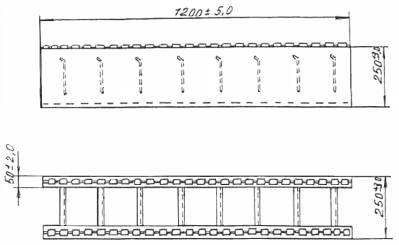

Рядовой блок с металлической вставкой
тип БТОП-Ср(м)

Рис 3

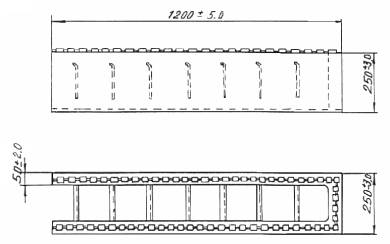

Торцевой блок с металлической вставкой
тип БТОП-Ст(м)

Рис. 4

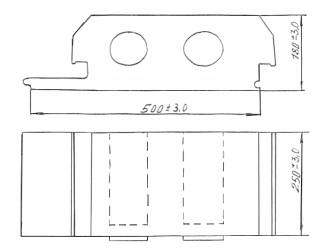

Блок перекрытия тип БТОП-П

Рис. 5

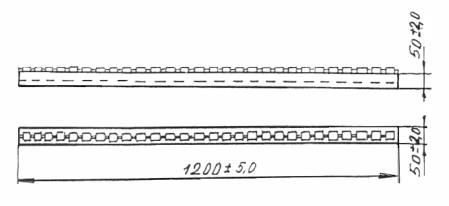

Блок выравнивающий тип БТОП-В

Рис. 6

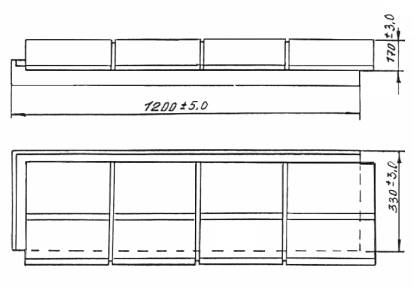

Блок кровельный тип БТП-К

Рис. 7

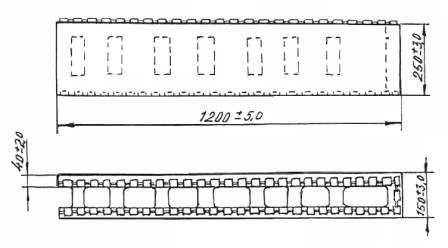

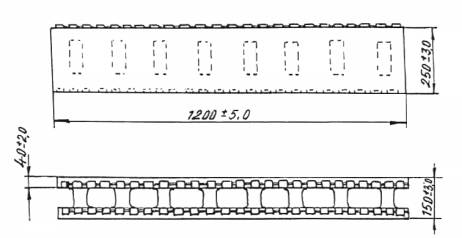

Рядовой блок для перегородок
тип БТОП-Пер(р)

Рис. 8



Торцевой блок для перегородок
тип БТОП-Пер(т)

Рис. 9

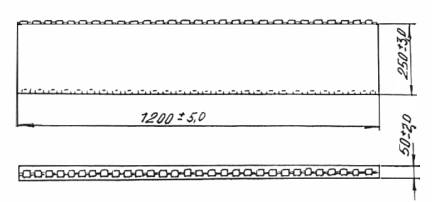

Блок плоский тип БТОП-Пл

Рис. 10
