ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ИНСТРУКЦИЯ
ПО ОПРЕДЕЛЕНИЮ ГРУЗОПОДЪЕМНОСТИ СТАЛЕЖЕЛЕЗОБЕТОННЫХ БАЛОЧНЫХ ПРОЛЕТНЫХ СТРОЕНИЙ АВТОДОРОЖНЫХ МОСТОВ

ВСН 36-84

Миндорстрой БССР

МИНИСТЕРСТВО СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНЫХ ДОРОГ БЕЛОРУССКОЙ ССР



Минск 1984

Министерство строительства и эксплуатации автомобильных дорог БССР
(Миндорстрой БССР)

Ведомственные строительные нормы

ВСН 36-84

Миндорстрой БССР

Инструкция по определению грузоподъемности сталежелезобетонных балочных пролетных строений автодорожных мостов

Вводится впервые

Настоящие нормы устанавливают правила определения грузоподъемности сталежелезобетонных балочных пролетных строений автодорожных мостов относительно нормативных временных подвижных нагрузок, а также конкретных тяжеловесных транспортных средств.

Нормы не распространяются на сквозные пролетные строения с верхним или нижним поясами, объединенными с железобетонной плитой.

Нормы обязательны для всех организаций, осуществляющих определение грузоподъемности мостов, состоящих на балансе Миндорстроя БССР. При этом все работы по определению грузоподъемности должны выполнять подразделения, имеющие в своем составе инженерно-технический персонал из числа инженеров-мостовиков.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Грузоподъемность пролетного строения при пропуске колонн автомобильной эксплуатационной нагрузки определяется как допустимый класс [К] нормативной нагрузки АК, схема, параметры и правила продольной и поперечной установки которой приведены в СНиП 2.05.03-84.

При этом в составе колонн пропускают машины массой до  тонн, а машины с массой, превышающей указанную, должны проходить одиночным порядком.

Одновременно для мостов, построенных под нагрузку Н-30 при пропуске колонн автомобильной нагрузки допускается определять грузоподъемность, используя в качестве эталона нагрузку Н-30, вычисляя коэффициент надежности по нагрузке для нее по формуле:

где γf,v; γf - коэффициенты надежности для распределенной части и тележки нагрузки АК; Ω - площадь линии влияния; y1 и y2 - ординаты линии влияния под осями тележки АК; qH-30экв - эквивалентная нагрузка для колонны Н-30.

Грузоподъемность пролетного строения при пропуске одиночных машин, весовые и геометрические параметры которых не отличаются от машин для нормативной нагрузки НК-80 (или НГ-60 - для гусеничных машин) в сторону увеличения воздействия на сооружение, определяется как допустимая масса [G]к нормативной нагрузки НК-80 для колесных машин и как допустимая масса [G]г нормативной нагрузки НГ-60 для гусеничных машин. Схемы, параметры и правила продольной и поперечной установки этих нагрузок применяют в соответствии со СНиП 2.05.03-84.

Грузоподъемность пролетного строения при пропуске конкретного тяжеловесного транспортного средства, хотя бы один из весовых или геометрических параметров которого отличается от машин для нормативной нагрузки НК-80 (или НГ-60 - для гусеничных машин) в сторону увеличения воздействия на сооружение, определяется как допустимая масса [G]T тяжеловеса. При этом в расчетах используют схему транспортного средства с действительным расположением осей, колес, давлениями на каждую ось.

1.2. Грузоподъемность пролетного строения по п. 1.1 определяется из условий достижения допустимых значений усилий и напряжений от подвижных расчетных нагрузок в расчетных сечениях основных несущих элементов пролетного строения, т.е. из неравенств:





Грузоподъемность пролетного строения принимается по грузоподъемности наиболее слабого несущего элемента. Нагрузка от толпы на тротуарах принимается по СНиП 2.05.03-84 только в сочетании с автомобильной нагрузкой.

Грузоподъемность пролетного строения устанавливается для двух режимов эксплуатации: контролируемого и неконтролируемого.

Под неконтролируемым следует понимать обычные условия эксплуатации, при которых состояние мостового полотна регламентируется соответствующими техническими правилами ремонта и содержания автомобильных дорог, а пропуск нагрузок - дорожными знаками.

В этом случае коэффициенты надежности по нагрузке, сочетаний нагрузок, а также динамические коэффициенты принимаются по проектно-исполнительной документации.

При контролируемом режиме осуществляется контроль либо только за весовыми параметрами элементов мостового полотна, либо только за весовыми и геометрическими параметрами тяжеловесных транспортных средств, либо за теми и другими параметрами одновременно.

В первом и третьем случаях коэффициент надежности по нагрузке от массы слоев покрытия проезжей части допускается принимать равным 1,1 при условии, что измерение этих слоев произведено не менее, чем в трех поперечниках на каждом пролете, и не менее, чем в трех местах на каждом поперечнике. Производить ремонт мостового полотна путем устройства нового дополнительного слоя покрытия и новых элементов ограждений или их замены на более тяжелые запрещается.

Во втором и третьем случаях для конкретных тяжеловесных транспортных средств, параметры которых отличаются от машин для нормативной нагрузки НК-80 (или НГ-60 - для гусеничных машин) в сторону увеличения воздействия на сооружение, допускается принимать динамический коэффициент для подрессоренного транспорта равным 1,0 при наличии ровного, без выбоин и наледей покрытия (в противном случае его следует принимать по СНиП 2.05.03-84 как для одиночной нагрузки); весовые параметры нагрузки принимать по результатам взвешивания и документальным данным с коэффициентом надежности по нагрузке 1,0.

1.1, 1.2. (Новая редакция, Изм. № 1).

Внесены
Белорусским дорожным научно-исследовательским институтом НПО «Дорстройтехника» Миндорстроя БССР

Утверждены
Приказом Министерства строительства и эксплуатации автомобильных дорог БССР от 23 апреля 1984 г. № 43

Срок введения в действие
1 июля 1984 г.



1.3. Установленная грузоподъемность с указаниями по режиму эксплуатации заносится в карточку искусственного сооружения.

1.4. При определении возможности пропуска по пролетному строению тяжеловесного транспортного сродства, как правило, следует применять контролируемый режим эксплуатации.

1.5. Определение грузоподъемности включает:

а) обследование сооружения согласно «Инструкции по обследованию и испытаниям мостов и труб» ВСН 122-65 Минтрансстроя СССР;

б) определение расчетных сопротивлений;

в) назначение расчетных сечений в несущих элементах сооружения и расчетных точек, определение в них усилий и напряжений от расчетных постоянных нагрузок, включая регулирование, определение изменений этих усилий от ползучести бетона и податливости поперечных швов (в случае сборной железобетонной плиты);

г) определение в расчетных сечениях несущих элементов допустимых* усилий  и напряжений  для временных подвижных расчетных нагрузок;

_____________

* Максимальные усилия и напряжения от временных подвижных расчетных нагрузок, которые могут быть допущены по условиям прочности, выносливости и устойчивости с учетом остальных воздействий и нагрузок основного сочетания.

д) испытания пролетного строения;

е) определение грузоподъемности пролетного строения по п. 1.1;

(Новая редакция, Изм. № 1).

ж) (Исключен. Изм. № 1).

1.6. Допустимые усилия и напряжения (п. 1.5, г) определяются в соответствии с разделом 4, усилия от временных подвижных расчетных нагрузок - разделом 5.

1.7. Необходимость и возможность проведения испытаний пролетного строения устанавливает организация, проводящая обследование, в зависимости от значимости обнаруженных дефектов, снижающих грузоподъемность, а также полнота информации о сооружении, полученной при обследовании.

Испытания пролетного строения производятся по указаниям раздела 6.

1.8. Расчет грузоподъемности несущих элементов пролетного строения следует производить с учетом действительных размеров элементов и физико-механических характеристик стали и бетона, действительного распределения усилий между элементами от постоянных и временных нагрузок, дефектов, влияющих на грузоподъемность.

1.9. Ползучесть бетона и податливость поперечных швов сборной железобетонной плиты учитываются в соответствии с СНиП 2.05.03-84, а дефекты, влияющие на грузоподъемность, - в соответствии с разделом 3 (табл. 1).

(Измененная редакция, Изм. № 1).

1.10. Расчет соединений и сопряжений допускается не производить, если в них отсутствуют дефекты, снижающие их несущую способность.

В расчетах на поперечную силу допускается не производить проверку середины пролета балок и плит, если в этих сечениях отсутствуют дефекты.

1.11. Расчет грузоподъемности железобетонной плиты проезжей части на местную нагрузку производится согласно «Инструкции по определению грузоподъемности железобетонных балочных пролетных строений автодорожных мостов» ВСН 32-78 Минавтодора РСФСР.

При разовом пропуске тяжеловесного транспортного средства для расчета плиты допускается применение метода предельного равновесия.

1.12. Расчет грузоподъемности производится по основному сочетанию нагрузок. Допускается не производить расчетов на выносливость и жесткость металлических элементов, а железобетонных - на трещиностойкость при разовом пропуске тяжеловесного транспортного средства.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1. При обследовании и испытаниях пролетных строений должны соблюдаться все требования безопасного проведения этих работ, изложенные в СНиП 3.06.07-86, а также «Технических правилах ремонта и содержания автомобильных дорог» ВСН 24-75 Минавтодора РСФСР.

(Измененная редакция, Изм. № 1).

3. ОБСЛЕДОВАНИЕ ПРОЛЕТНЫХ СТРОЕНИЙ

3.1. При обследовании пролетного строения наряду с выполнением общих требований СНиП 3.06.07-86 следует установить:

(Измененная редакция, Изм. № 1).

а) общие сведения о пролетном строении (тип, моего расположения в сооружении относительно опор, генеральные размеры, грузоподъемность, проектную и установленную предыдущим обследованием); проектную организацию по пролетному строению и по объекту в целом, типовой проект, год постройки и проектирования, перечень стандартов на материалы, использованные в пролетном строении, нормы проектирования пролетного строения, строительную организацию, сведения о капитальных ремонтах и реконструкциях, замене элементов, повреждениях, усилениях, эксплуатирующую организацию, время и причину обследования, организацию, проводящую обследование;

б) геометрические параметры пролетного строения в достаточном объеме, конструкцию и состояние полотна проезжей части и тротуаров, геометрические размеры характерных поперечных сеченый несущих элементов;

в) марки и физико-механические характеристики стали основных несущих элементов (минимальное значение предела текучести и временного сопротивления разрыву, относительное удлинение, ударную вязкость при температуре минус 20 °С - для конструкций из углеродистой стали и температуре минус 40 °С - для сварных конструкций из низколегированных сталей и т. п.);

г) данные последовательности возведения пролетного строения, его загружения постоянными нагрузками, последовательности включения в работу различных участков плиты проезжей части, регулирования усилий в главных балках;

д) данные по авариям, связанным с повреждением несущих элементов, данные по усилениям этих элементов;

е) дефекты, влияющие на грузоподъемность (табл. 1) с представлением их в виде ведомости со схемами и фотографиями;

ж) акты испытания материалов, заключения специализированных организаций по качеству сварных швов (при необходимости) и т.д.

Таблица 1

№ п.п.

Дефекты пролетного строения

Способ учета при определении грузоподъемности

1.

Искажение контура поперечного сечения элемента на длине, превышающей наибольший размер сечения

Расчет действующие напряжений с учетом изменения геометрических характеристик сечения и дополнительных эксцентриситетов

2.

Местные вмятины и пробоины стенок, погнутости и зарубы краев поясных листов

Расчет несущей способности сечения с учетом ослабления

3.

Наличие выпуклостей стенки главной балки между ребрами жесткости (хлопунов)

Не учитывают

4.

Низкая прочность бетона плиты проезжей части или блоков сборной плиты по сравнению с проектной

Учет фактической прочности в расчетах на ползучесть бетона при проверке сечений с плитой в сжатой зоне на прочность при определении грузоподъемности

5.

Низкая прочность бетона поперечных швов омоноличивания между блоками сборной железобетонной плиты

Применение в расчетах на ползучесть осреднением прочности бетона плиты; выбор в качестве расчетного - сечения под швом

6.

Разрушение поперечного шва объединения блока сборной железобетонной плиты

Выбор в качестве расчетного - сечения под швом и расчет напряжений в нем только с учетом металлической части сечения. Исключение соответствующего участка плиты из расчетной схемы

7.

Дефекты железобетонной плиты, влияющие только на ее грузоподъемность

Учитывают в соответствии с «Инструкцией по определению грузоподъемности железобетонных балочных пролетных строений автодорожных мостов» ВСН 32-78 Минавтодора РСФСР

8.

Поперечная трещина в покрытии проезжей части в надопорном сечении неразрезного пролетного строения с регулированием напряжений в плите при загружении этого сечения испытательной нагрузкой

Расчет грузоподъемности без учета регулирования напряжений в плите

9.

Покачивание блока сборной железобетонной плиты при проходе нагрузки

Исключение соответствующего узла объединения железобетона со сталью из расчетной схемы пролетного строения. Исключение этого блока из соответствующего поперечного сечения пролетного строения в расчете напряжений по этому сечению. Расчет блока плиты на местную нагрузку по схеме свободного опирания

10.

Поражение коррозией несущего элемента или соединения

Расчет несущей способности с учетом ослаблений от коррозии основного металла, заклепок, болтов

11.

Ослабление и повреждение заклепок, болтов и сварных швов в соединениях

Расчет несущей способности соединений с учетом ослабления

12.

(Исключен, Изм. № 1).

13.

Относительное удлинение и ударная вязкость стали при температуре ниже -20 °С не удовлетворяют требованиям ГОСТ 6713-75

С 1 декабря по 20 марта на объекте вводится контролируемый режим эксплуатации с обеспечением нормативной ровности покрытия и тщательной очисткой ото льда и снега, а при температуре наружного воздуха ниже -25 °С - кроме того, со снижением скорости движения до 10 км/час.

3.2. Обследование железобетонной плиты проезжей части производится в соответствии с «Инструкцией по определению грузоподъемности железобетонных пролетных строений автодорожных мостов» ВСН 32-78 Минавтодора РСФСР.

3.3. Марки стали основных несущих элементов и оценка качества стали устанавливаются по указаниям раздела 2 и приложения 10 СНиП II-23-81 с изменением, введенным в действие с 1 июля 1986 года постановлением Госстроя СССР от 11 декабря 1985 года № 218.

(Новая редакция, Изм. № 1).

3.4. Дефекты заклепочных, болтовых и сварных соединений устанавливаются в соответствии СНиП 3.06.07-86.

(Измененная редакция, Изм. № 1).

4. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ СОПРОТИВЛЕНИЙ И ДОПУСТИМЫХ УСИЛИЙ

4.1. Расчетные сопротивления проката обследуемых конструкций следует определять по СНиП 2.05.03-84. При этом значения предела текучести Rуп, временного сопротивления Run и коэффициента надежности по материалу γm для конструкций, изготовленных после 1982 года, следует принимать по СНиП 2.05.03-84, а для конструкций, изготовленных ранее и по 1982 год включительно, - по указаниям СНиП II-23-81 с изменением, введенным в действие с 1 июля 1986 года постановлением Госстроя СССР от 11 декабря 1985 г. № 218.

(Новая редакция, Изм. № 1).

4.2. Указанные в стандартах, действующих на момент проектирования, значения минимального предела текучести st для углеродистой стали относятся к прокату толщиной до 20 мм, для проката толщиной 21 - 40 мм и 41 - 60 мм его уменьшают соответственно в 1,05 и 1,09 раза.

Аналогично, для низколегированной стали: минимальный предел текучести st = 350 МПа (3500 кгс/см2) относится к прокату толщиной до 32 мм, для проката толщиной 33 - 60 мм значения st уменьшаются в 1,02 раза; аналогично, минимальный предел текучести st = 400 МПа (4000 кгс/см2) относится к прокату толщиной от 8 до 40 мм.

4.3. Расчетные сопротивления сварных соединений конструкций, изготовленных после 1982 г., следует принимать по СНиП 2.05.03-84, а конструкций, изготовленных ранее и по 1982 г. включительно, - по указаниям СНиП II-23-81 с изменением, введенным в действие с 1 июля 1986 г. постановлением Госстроя СССР от 11 декабря 1985 г. № 218.

Расчетные сопротивления болтовых соединений конструкций, изготовленных после 1982 г., следует принимать по СНиП 2.05.03-84, а конструкций, изготовленных ранее и по 1982 г. включительно, а также заклепочных соединений - по СНиП II-23-81 с изменением, введенным в действие с 1 июля 1986 г. постановлением Госстроя СССР от 11 декабря 1985 г. № 218.

(Новая редакция, Изм. № 1).

4.4. Коэффициенты снижения расчетных сопротивлений при расчетах на выносливость, коэффициенты условий работы, продольного изгиба, потери устойчивости плоской формы изгиба, а также коэффициенты, учитывающие пластические деформации стали, принимаются по СНиП 2.05.03-84.

4.5. Допустимые усилия  и напряжения ,  от расчетных временных подвижных нагрузок в несущих элементах и их соединениях определяются из условия прочности, устойчивости и выносливости по СНиП 2.05.03-84 как предельные по прочности, устойчивости и выносливости усилия и напряжения за вычетом усилий и напряжений от расчетных воздействий постоянных нагрузок и толпы на тротуарах.

4.4, 4.5. (Измененная редакция, Изм. № 1).

5. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ УСИЛИЙ В НЕСУЩИХ ЭЛЕМЕНТАХ ПРОЛЕТНОГО СТРОЕНИЯ ОТ НОРМАТИВНЫХ ВРЕМЕННЫХ ПОДВИЖНЫХ НАГРУЗОК И ТЯЖЕЛОВЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ

5.1. Расчетные усилия в расчетных сечениях от временных вертикальных подвижных нагрузок (включая тяжеловесные транспортные средства) вычисляются расчетным путем и по результатам натурных испытаний.

5.1.1. Результаты натурных испытаний учитываются в расчете только после проведения необходимого анализа по СНиП 3.06.07-86 с целью исключения влияния различного рода облегчений в работе элементов, например, за счет нарушения подвижности опорных частей или упирания торцов балок в устои.

При относительном отклонении рассчитанного усилия от среднего, полученного по результатам натурных испытаний (вычисленного без учета погрешности измерения), более чем на 15 %, в расчет принимается усилие, полученное по результатам натурных испытаний с учетом погрешности измерения (см. пп. 5.3, 5.4), а при разнице между этими усилиями менее 15 % - большее из двух сравниваемых величин по абсолютной величине.

5.1.2. Если в конструкции имеются дефекты, искажающие расчетную схему, в которой их учесть не представляется возможным, то усилия определяются по результатам натурных испытаний с учетом погрешностей измерений (пп. 5.3, 5.4).

При анализе результатов натурных испытаний, если теоретическое расстояние Zs,stb между центрами тяжести стальной части сечения Cs и объединенного сечения Cstb, определяемое с учетом действительного класса бетона плиты на 15 % и более превосходит расстояние Zus,stb между центром тяжести и нулевой точкой эпюры относительных деформаций стальной части сечения, определяемой по закону плоскости по измеренным относительным деформациям εus1, нижнего и εus2 верхнего поясов стальной балки от испытательной нагрузки, то это свидетельствует о наличии сдвигов плиты по балке или нарушении сплошности самой плиты или бетона в стыках.

При расчетах напряжений в стальной части сечения по формулам СНиП 2.05.03-84 определение нормальной силы от временных подвижных нагрузок следует производить по формуле:

где Mu - изгибающий момент в исследуемом сечении от испытательной нагрузки, определяемый с учетом действительного распределения усилий между главными балками по результатам испытаний, Nus - нормальная сила в стальной части сечения от испытательной нагрузки, определенная по формуле:

где zs1,s, zs2,s - расстояния от центра тяжести стальной части сечения до уровня расположения приборов для измерения деформаций на нижнем и верхнем поясах (εus1, εus2 принимают по абсолютной величине); Mbp - расчетный момент в том же сечении сталежелезобетонной балки от временных подвижных нагрузок, Es, Аs, Wb,stb, Ab, nb, Аr, nr - по СНиП 2.05.03-84.

5.1.1, 5.1.2. (Измененная редакция, Изм. № 1).

5.1.3. Если испытания в соответствии с п. 1.7 проводить нецелесообразно, то усилия определяются только расчетным путем с учетом дефектов, искажающих расчетную схему.

5.1.4. Временные подвижные вертикальные нагрузки необходимо устанавливать в пролетном строении в наиболее невыгодном положении как в продольном, так и в поперечном направлении.

5.1.5. При проверке возможности пропуска тяжеловесных транспортных средств по пролетному строению поперечную невыгодную установку нагрузки допускается принимать в зоне наиболее благоприятных условий ее пропуска (например, по оси проезжей части со смещением от оси в пределах 1,0 м в обе стороны и т. п.). В этом случае проезд нагрузки должен осуществляться в соответствии с указанными ограничениями.

5.2. Усилия в несущих элементах пролетного строения определяются с учетом пространственной работы конструкции, а также с учетом переменности сечений главных балок по длине пролета.

5.3. Усилия в главных балках многобалочных разрезных пролетных строений определяются в соответствии с «Инструкцией по определению грузоподъемности железобетонных балочных пролетных строений автодорожных мостов» ВСН 32-78 Минавтодора РСФСР.

5.4. Усилия в главных балках неразрезных пролетных строений определяются с учетом результатов натурных испытаний по «Инструкции по определению грузоподъемности железобетонных балочных пролетных строений автодорожных мостов» ВСН 32-72 Минавтодора РСФСР. При этом назначаются дополнительные контролируемые приборами сечения в 0,4 бокового пролета и над промежуточными опорами, а в качестве характерных упругих деформаций (перемещений) для расчета ординат натурных поперечных линий влияния принимаются:

а) в опорных сечениях - упругая относительная деформация нижних поясов в уровне нижней кромки стенки, а также кривизна металлической части сечения;

б) в пролетных сечениях - упругое относительное удлинение нижних поясов в уровне нижней кромки стенки, упругая кривизна металлической части сечения; упругий прогиб балки.

5.5. Определение усилий в главных балках неразрезных пролетных строений допускается в виде произведения усилий, полученных из расчета плоской системы, на соответствующие коэффициенты поперечной установки, полученные из пространственного расчета или по результатам натурных испытаний.

5.6. Коэффициент поперечной установки для каждого расчетного сечения в двухбалочных пролетных строениях допускается определять исходя из недеформируемости контура поперечного сечения пролетного строения с учетом работы продольных связей и податливости поперечных швов сборной железобетонной плиты сдвигу. Соответствующие расчеты в этом случае производятся по рекомендуемому приложению.

5.7. Усилия в плите проезжей части многобалочных пролетных строений от временных подвижных нагрузок определяются с учетом пространственной работы сооружений.

(Введен дополнительно, Изм. № 1).

6. ИСПЫТАНИЯ

6.1. Для получения недостающих данных по расчету грузоподъемности пролетных строений производятся статические испытания, которые включают два этапа:

а) испытания для построения натурных поперечных линий влияния характерных деформаций и перемещений в расчетных сечениях главных балок, необходимых для определения усилий от вертикальных временных подвижных нагрузок;

б) испытания нагрузкой, подобранной согласно СНиП 3.06.07-86.

Для двухбалочных пролетных строений допускается оба этапа совмещать.

(Измененная редакция, Изм. № 1).

6.2. Подбор испытательной нагрузки для первого этапа испытаний производится расчетным путем с учетом данных обследования. Усилия от этой нагрузки во всех несущих элементах и соединениях не должны превосходить наибольших усилий от нагрузки второго этапа и обеспечивать надежный отсчет по приборам во всех контролируемых сечениях.

6.3. Подбор нагрузки второго этапа испытаний для каждого контролируемого сечения производится до начала испытаний, а результат затем корректируется с учетом результатов испытаний первого этапа.

6.4. Схемы продольной расстановки нагрузки для каждого контролируемого сечения должны соответствовать его максимальному загружению без перегрузки остальных контролируемых сечений несущих элементов; схемы поперечной установки должны назначаться в соответствии с «Инструкцией по определению грузоподъемности железобетонных балочных пролетных строений автодорожных мостов» ВСН 32-78 Минавтодора РСФСР.

6.5. Для обеспечения надежности результатов испытаний число повторных наездов при каждой установке испытательной нагрузки назначается в зависимости от числа дублирующих комплексов для измерения деформаций и перемещений согласно «Инструкции по определению грузоподъемности железобетонных балочных пролетных строений автодорожных мостов» ВСН 32-78 Минавтодора РСФСР.

6.6. При выборе приборов для измерения деформаций и перемещений, а также схемы их расстановки в каждом контролируемом сечении руководствуются требованиями п. 5.4 настоящей инструкции, а также требованиями «Инструкции по определению грузоподъемности железобетонных балочных пролетных строений автодорожных мостов» ВСН 32-78 Минавтодора РСФСР.

Для оценки совместной работы стали и железобетона в контролируемых сечениях кроме деформометров, необходимых для измерения соответствующих удлинений на верхних и нижних поясах стальной части, устанавливается такое же количество деформометров на нижней плоскости железобетонной плиты.

6.7. При необходимости испытания железобетонной плиты на местное загружение проводятся в соответствии с «Инструкцией по определению грузоподъемности железобетонных балочных пролетных строений автодорожных мостов» ВСН 32-70 Минавтодора РСФСР.

6.8. Испытания продольной вспомогательной балки проводятся с контролируемыми сечениями в середине панели и на опоре.

6.9. Подготовку к испытаниям, проведение испытаний и обработку данных испытаний следует осуществлять с учетом требований СНиП 3.06.07-86, а также «Инструкции по определению грузоподъемности железобетонных балочных пролетных строений автодорожных мостов» ВСН 32-78 Минавтодора РСФСР.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Рекомендуемое

БЛОК-СХЕМА АЛГОРИТМА «КПУСТБ» ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТОВ ПОПЕРЕЧНОЙ УСТАНОВКИ ДЛЯ РАСЧЕТНЫХ СЕЧЕНИЙ РАЗРЕЗНЫХ И НЕРАЗРЕЗНЫХ СТАЛЕЖЕЛЕЗОБЕТОННЫХ ДВУХБАЛОЧНЫХ ПРОЛЕТНЫХ СТРОЕНИЙ

1. СТАТИЧЕСКИЕ СХЕМЫ И РАСЧЕТНЫЕ СЕЧЕНИЯ

(Измененная редакция, Изм. № 1).

Алгоритмом охватываются:

разрезное пролетное строение с главными балками ступенчато-переменного сечения с расчетным сечением в середине пролета (рис. 1);

неразрезные пролетные строения с главными балками ступенчато-переменного сечения трех- и четырехпролетные с расчетными сечениями, указанными на рис. 2.

2. ПОПЕРЕЧНЫЕ СЕЧЕНИЯ

Поперечные сечения пролетного строения в пределах каждого участка постоянного сечения приводят к идеализированной форме, изображенной на рис. 3 со всеми обозначениями.

3. ПРОДОЛЬНЫЕ СВЯЗИ

В алгоритме учтены продольные связи:

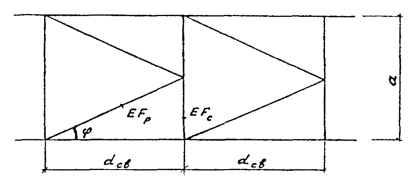

- полураскосные (рис. 4) с отличительным признаком TS = 1;

- крестовые (рис. 5) с отличительным признаком TS = 2.

Все обозначения и размеры указаны на рис. 4. 5.

Рис. 1. Разрезное пролетное строение с главными балками ступенчатопеременного сечения и расчетным сечением в середине пролета

Рис. 2. Неразрезные пролетные строения с главными балками ступенчатопеременного сечения трех- и четырехпролетные.

Рис. 3. Идеализированное поперечное сечение пролетного строения

Рис. 4. Полураскосные продольные связи

Рис. 5. Крестовые продольные связи

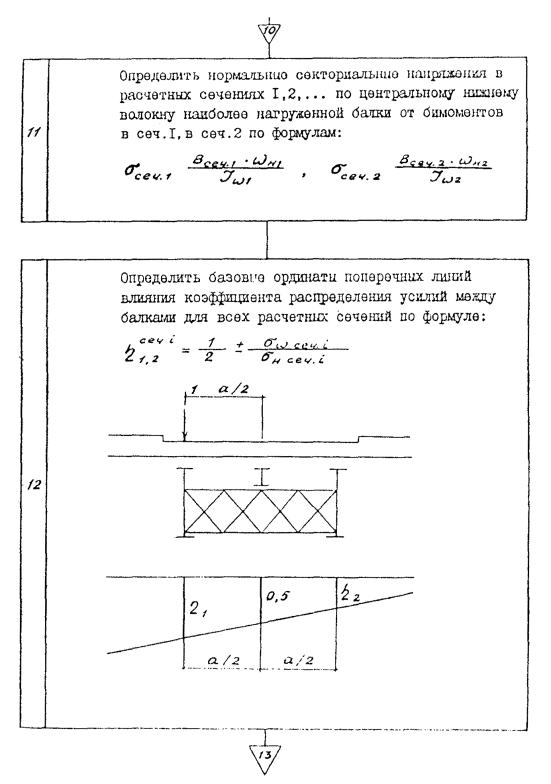

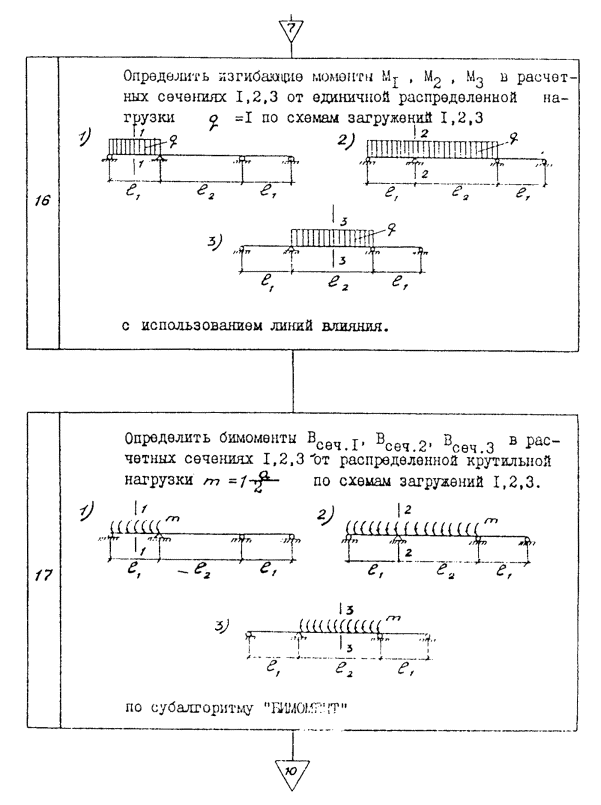

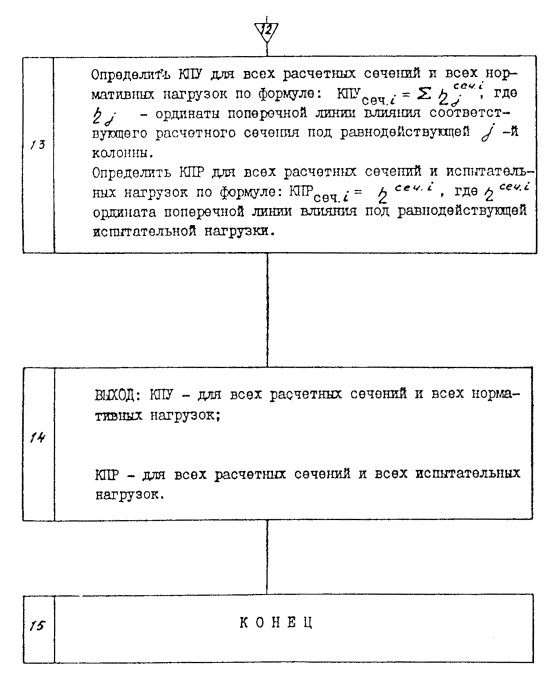

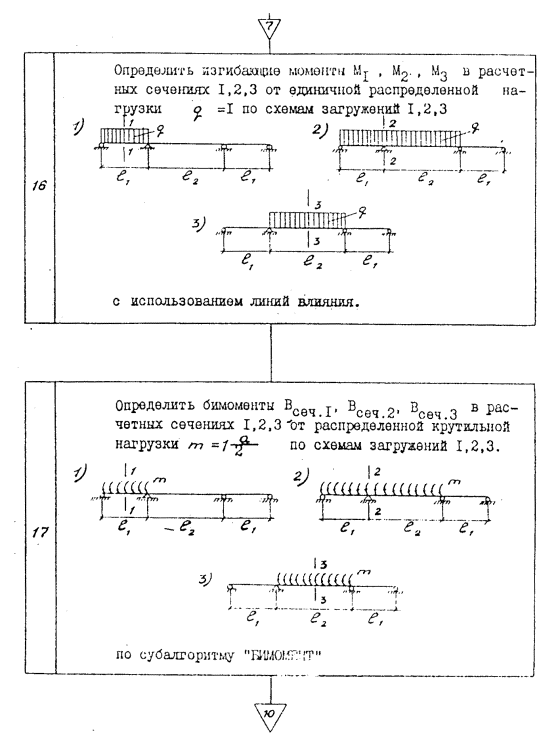

4. БЛОК-СХЕМА

5. БЛОК-СХЕМА

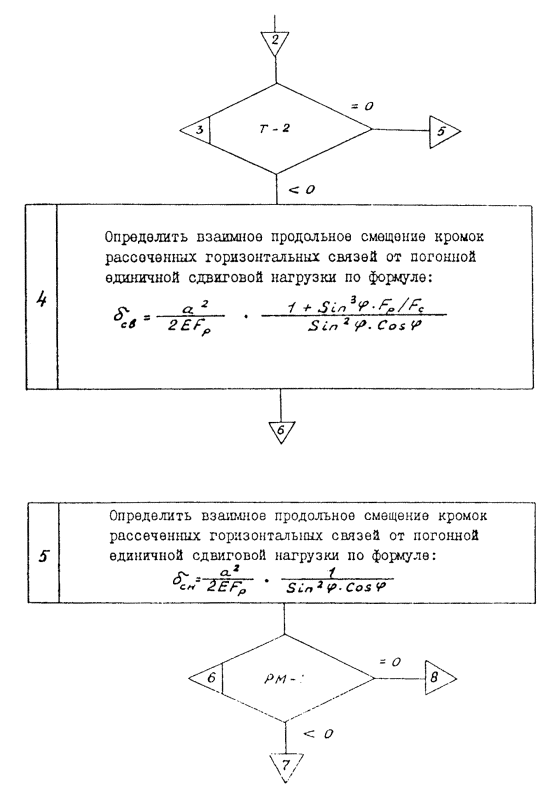

субалгоритма «СЕКТОР» определения положения центра изгиба сечения по вертикали - aу, секториальной координаты сечения по центральному нижнему волокну - wн, главного секториального момента инерции Jw, момента инерции чистого кручения Jd для тонкостенного стержня п-образного профиля.

Обозначения даны на рис.3.

Блок 6. (Измененная редакция, Изм. № 1).

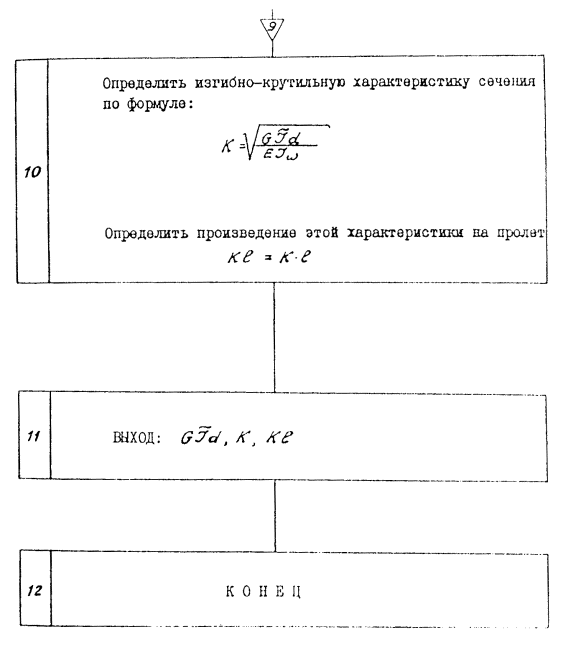

6. БЛОК-СХЕМА

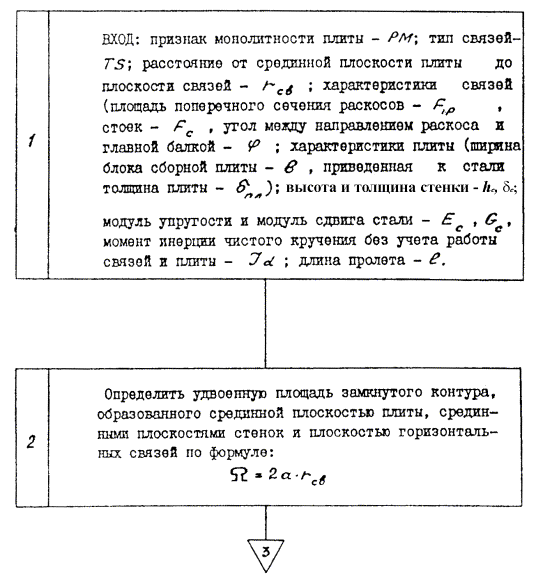

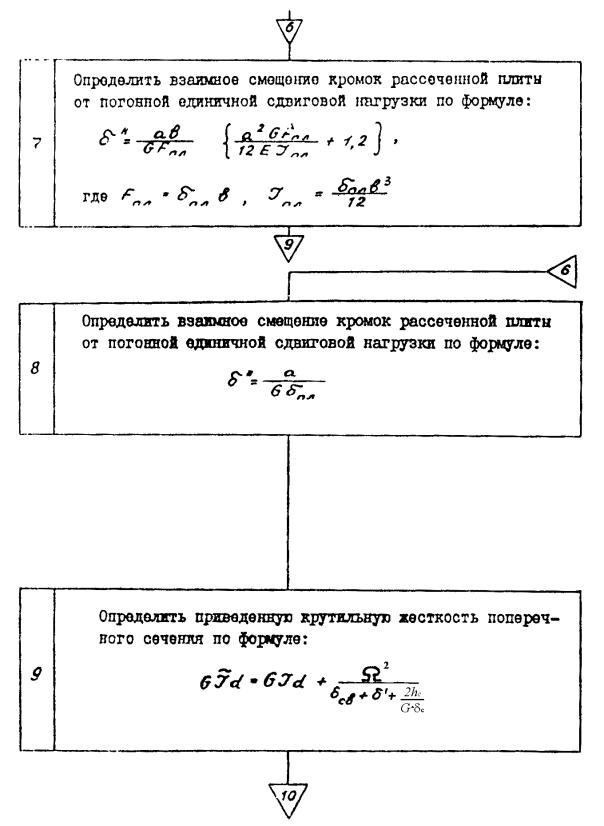

субалгоритма «СВЯЗИ» определения приведенной жесткости чистого кручения с учетом податливости связей и плиты проезжей части.

Блок 1. (Измененная редакция, Изм. № 1).

Блоки 8, 9. (Измененная редакция, Изм. № 1).

7. БЛОК-СХЕМА

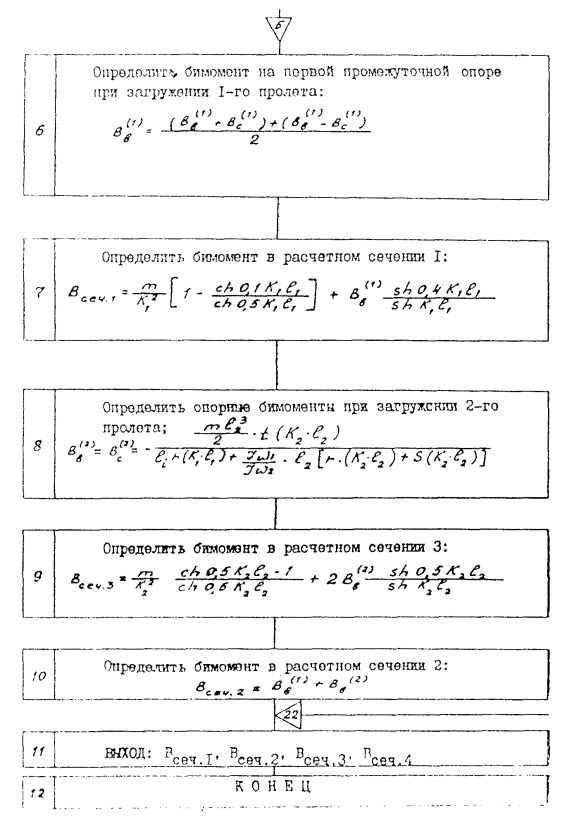

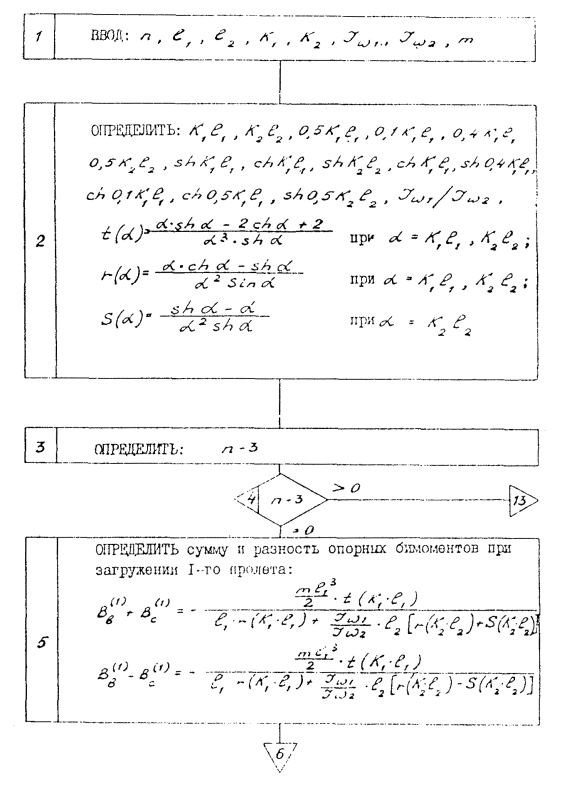

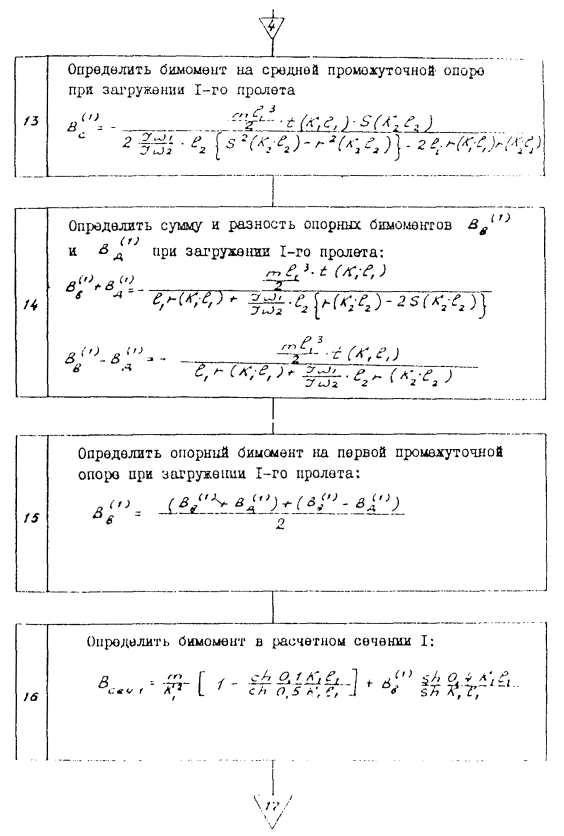

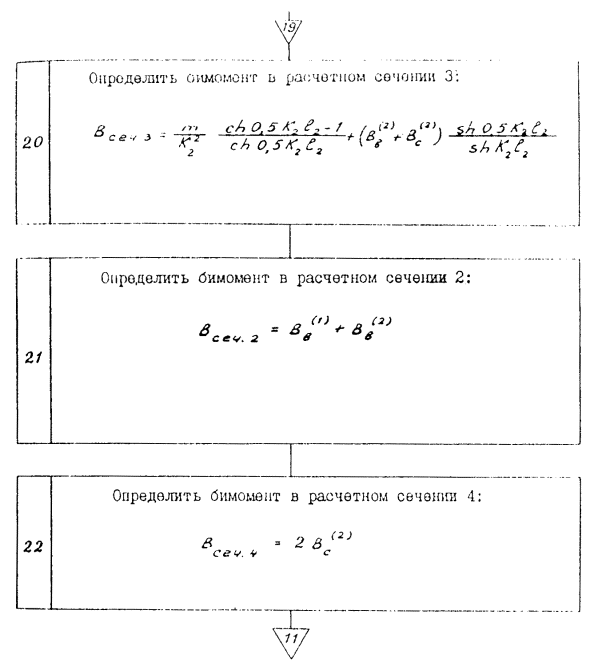

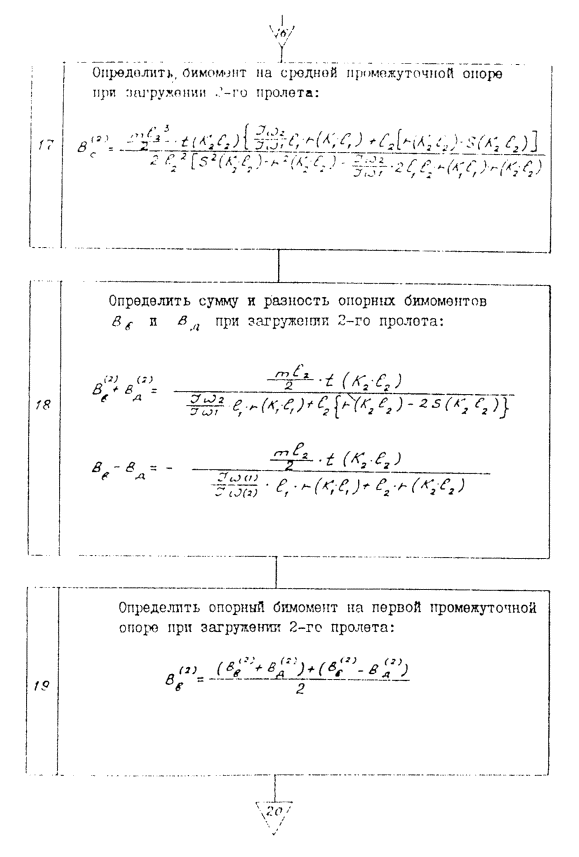

Субалгоритма «БИМОМЕНТ» определения бимоментов в расчетных сечениях неразрезного сталежелезобетонного двухбалочного пролетного строения с постоянным поперечным сечением в каждом пролете от равномерно распределенной крутильной нагрузки.

7.1. ОБОЗНАЧЕНИЯ

n - число пролетов;

j = 1, 2, 3; j = 1, 2, 3, 4 - номера расчетных сечений;

N - число расчетных сечений;

K1l1, K2l2, K1, K2, Jw 1, Jw 2 - изгибно-крутильные характеристики в пролетах l1, l2;

 - погонная крутильная нагрузка;

а - расстояние между осями балок в поперечном сечении пролетного строения.

Положение расчетных сечений и обозначения пролетов - на рис. 1; рис. 2.

7.2. БЛОК-СХЕМА

СОДЕРЖАНИЕ

1. Общие положения

2. Требования безопасности

3 Обследование пролетных строений

4. Определение расчетных сопротивлений и допустимых усилий

5. Определение расчетных усилий в несущих элементах пролетного строения от нормативных временных подвижных нагрузок и тяжеловесных транспортных средств

6. Испытания

Приложение. Блок-схема алгоритма «КПУСТБ» определения коэффициентов поперечной установки для расчетных сечений разрезных и неразрезных сталежелезобетонных двухбалочных пролетных строений





© 2013 Ёшкин Кот :-)
