ГОСТ Р 50779.51-95

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



Статистические методы

НЕПРЕРЫВНЫЙ ПРИЕМОЧНЫЙ
КОНТРОЛЬ КАЧЕСТВА
ПО АЛЬТЕРНАТИВНОМУ ПРИЗНАКУ





ГОССТАНДАРТ РОССИИ

Москва



Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 125 «Стандартизация статистических методов управления качеством», Нижегородским научно-исследовательским центром контроля и диагностики технических систем (НИЦ КД)

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением. Госстандарта России от 02.06.95 № 282

3 ВВЕДЕН ВПЕРВЫЕ

4 ПЕРЕИЗДАНИЕ. Сентябрь 2005 г.



СОДЕРЖАНИЕ

Введение. 1

1 Область применения. 2

2 Нормативные ссылки. 3

3 Определения. 3

4 Общие требования. 3

5 Непрерывный статистический приемочный контроль поставщика. 4

6 Статистический приемочный контроль потребителя и третьей стороны.. 6

7 Многостадийные планы непрерывного статистического приемочного контроля. 6

8 Выбор многостадийных планов контроля поставщика по таблицам каталога. 9

Приложение А Каталог таблиц допустимых планов непрерывного статистического приемочного контроля по альтернативному признаку у поставщика. 9

Приложение Б Пример применения таблиц каталога. 14

Введение

Непрерывный статистический приемочный контроль (НСПК) является одним из средств обеспечения уверенности потребителя в качестве поставляемой поставщиком продукции, а также средством подтверждения способности поставщика обеспечить требуемое качество поставок продукции, формирование которой в партии технически невозможно или экономически нецелесообразно.

Настоящий стандарт устанавливает, требования к нормированию качества потоков штучной продукции и правила выбора планов НСПК по альтернативному признаку на основе каталога планов контроля.

Регламентируемые настоящим стандартом требования к планам НСПК предназначены для обеспечения корректных взаимоотношений между поставщиком, потребителем и третьей стороной в части качества поставок продукции.

Настоящий стандарт, который включает в себя каталог одно-, двух- и трехстадийных планов НСПК, предназначен для применения:

- при составлении договоров (контрактов) на поставку и технических условий на продукцию;

- при разработке стандартов предприятия, методик и инструкций по выборочному контролю, испытаниям и приемке продукции;

- при разработке инструкций для проведения СПК в случае рассмотрения в Государственном арбитраже или суде дел, касающихся качества продукции;

- при разработке методик проведения СПК для государственных и общественных инспекций по качеству;

- при организации внутрифирменной приемки.

Стандарт также распространяется на контроль продукции при организации взаимоотношений между производственными подразделениями предприятия.

Настоящий стандарт входит в комплекс государственных стандартов «Статистические методы» и согласуется с ГОСТ Р 50779.30, который рассматривает процедуры контроля, осуществляемые поставщиком, потребителем и третьей стороной, как единую согласованную систему.



ГОСТ Р 50779.51-95

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Статистические методы

НЕПРЕРЫВНЫЙ ПРИЕМОЧНЫЙ КОНТРОЛЬ КАЧЕСТВА
ПО АЛЬТЕРНАТИВНОМУ ПРИЗНАКУ

Statistical methods. Continuous acceptance sampling by attributes

Дата введения 1996-07-01

1 Область применения

Настоящий стандарт определяет правила выбора планов непрерывного статистического приемочного контроля (НСПК) по альтернативному признаку отдельных, последовательно поступающих на контроль изделий, формирование которых в партии технически невозможно или экономически нецелесообразно.

Стандарт распространяется, на непрерывный статистический приемочный контроль по альтернативному признаку, проводимый:

- поставщиком (приемочный контроль, окончательный контроль готовой продукции, приемка, сертификация продукции в форме заявления изготовителя);

- потребителем (входной контроль, инспекционный контроль, приемка продукции представителем потребителя);

- третьей стороной (сертификация продукции, контроль при арбитражном и судебном рассмотрении дел, касающихся качества продукции).

Стандарт также распространяется на контроль продукции при организации взаимоотношений между производственными подразделениями предприятия.

Настоящий стандарт подлежит применению при:

- составлении договоров, технических условий и иных нормативных документов, определяющих взаимоотношения поставщика и потребителя, когда в договоре на поставку (контракте) предусматривают проведение статистического приемочного контроля потока готовой продукции для доказательства соответствия требованиям договора и иных документов;

- разработке изготовителем разделов «Методы контроля» и «Правила приемки» технических условий;

- разработке стандартов предприятия, методик контроля и испытаний;

- создании систем качества и соответствующих документов по ГОСТ Р ИСО 9001.

Требования данного стандарта подлежат применению в тех случаях, когда поставщик в одностороннем порядке или поставщик и потребитель в договоре устанавливают критерии качества потоков продукции в виде нормативного уровня несоответствий NQL.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ Р ИСО 9001-2001 Системы менеджмента качества. Требования

ГОСТ Р 50779.30-95 Статистические методы. Приемочный контроль качества. Общие требования

ГОСТ Р 50779.52-95 Статистические методы. Приемочный контроль качества по альтернативному признаку.

3 Определения

В настоящем стандарте применены следующие термины с соответствующими определениями.

Примечание - Определения терминов, введенные в ГОСТ Р 50779.30, уточнены для области применения настоящего стандарта.

несоответствие: Невыполнение установленного требования.

Примечания

1 В некоторых случаях установленные требования совпадают с пользовательскими потребностями покупателя. В других ситуациях они могут не совпадать, отличаясь большей или меньшей жесткостью, или точная связь между ними не полностью известна или непонятна.

2 Несоответствия, как правило, классифицируют по степени серьезности.

несоответствующая единица продукции: Единица продукции, имеющая, по крайней мере, одно несоответствие.

уровень несоответствий в потоке продукции: Показатель качества потока продукции, выраженный либо в виде процента несоответствующих единиц продукции в потоке, либо в виде числа несоответствий на сто единиц продукции в потоке.

процент несоответствующих единиц продукции: Число несоответствующих единиц продукции среди предъявленных, деленное на общее число предъявленных единиц продукции и умноженной на 100.

нормативный уровень несоответствий NQL: Граничное значение уровня несоответствий в потоке продукции, определяющее критерий качества потока продукции. Поток продукции, уровень несоответствий в котором не превышает нормативный, признают потоком продукции удовлетворительного качества.

риск потребителя при контроле поставщика: Средняя доля продукции, принимаемой без контроля поставщиком по плану НСПК при уровне несоответствий в потоке, равном NQL.

Нормативное значение риска потребителя b0: Граничное значение риска потребителя при контроле поставщика, установленное в договоре, нормативном или ином документе. Определяет ограничение на риск потребителя при контроле поставщика.

допустимый план НСПК поставщика: План контроля, удовлетворяющий ограничению на риск потребителя при контроле поставщика.

4 Общие требования

4.1 Планы НСПК по альтернативному признаку, правила выбора которых приведены в настоящем стандарте, предназначены для контроля потоков штучной продукции на соответствие или несоответствие установленным требованиям к их качеству.

4.2 Показатели качества потока продукции

4.2.1 Групповым показателем качества потока продукции является уровень несоответствий. Уровень несоответствий следует определять в виде процента несоответствующих единиц продукции.

Примечание - Уровень несоответствий может быть определен по отношению к установленным в нормативной документации несоответствиям продукции либо по отношению к установленным дефектам продукции. Далее в стандарте используются только понятия «несоответствие» и «уровень несоответствий».

4.3 Нормирование качества потока продукции

4.3.1 Для применения настоящего стандарта критерий качества потока продукции задается в виде значений NQL по отдельным видам или группам несоответствий.

Значения NQL, установленные в таблицах каталога приложения А настоящего стандарта являются предпочтительными значениями NQL. Для других значений NQL данные таблицы неприменимы.

4.3.2 Нормативные уровни несоответствий NQL следует указывать:

а) при контрактных ситуациях - в договоре на поставку, в протоколе соглашения между потребителем и поставщиком, в технических условиях или в ином документе, определяющем взаимоотношения потребителя и поставщика;

б) при выпуске продукции без контракта - в технических условиях, стандартах предприятия и документах системы качества;

в) при внутрифирменном применении - в документах системы качества.

При отсутствии установленных значений нормативных уровней несоответствий правила настоящего стандарта для выбора планов НСПК неприменимы.

Примечание - При составлении договора на поставку потребитель вправе предусмотреть превентивные меры по компенсации поставщиком потерь потребителя, обусловленных нормируемым уровнем несоответствий: например поставку дополнительного числа единиц продукции («запас количества по качеству»), скидки с оптовых цен и т.д.

4.3.3 Поток продукции признают соответствующим установленным требованиям, если фактический уровень несоответствий в потоке не превышает значения NQL.

4.4 Отбор единиц продукции для контроля

Правила отбора для контроля единиц продукции из потока продукции - по ГОСТ 18321.

5 Непрерывный статистический приемочный контроль поставщика

5.1 Ограничение риска другой стороны (риска потребителя при контроле поставщика)

5.1.1 План НСПК, применяемый поставщиком, должен удовлетворять ограничению на риск потребителя при контроле поставщика. В контрактных ситуациях право назначения ограничения на риск потребителя при контроле поставщика принадлежит потребителю. Это ограничение указывают в договоре на поставку или ином документе, являющемся обязательным приложением к договору.

При выпуске продукции без контракта ограничение на риск потребителя при контроле поставщика может устанавливать орган по сертификации, выдавший сертификат на продукцию или систему качества. В иных случаях при выпуске продукции без контракта ограничение на риск потребителя при контроле поставщика должен устанавливать поставщик в технических условиях.1) При этом поставщику следует учитывать требования обществ защиты прав потребителя и иных общественных организаций потребителей.

1) Рекомендуется использовать степень Т3, однако по требованию обществ по защите прав потребителя степень доверия может быть снижена до Т2. Если поставщик считает возможным использовать более высокие степени доверия, то ему следует обратиться в орган по сертификации. При получении сертификата на продукцию ему будет установлена степень доверия.

5.1.2 Для целей применения настоящего стандарта ограничение на риск потребителя при контроле поставщика должно быть указано либо в виде нормативного значения риска потребителя β0, либо в виде степени доверия в соответствии с таблицей 1. Иные значения β0 и степени доверия в настоящем стандарте не применяются.

5.1.3 Выбор степени доверия необходимо осуществлять в зависимости от всей дополнительной информации о поставщике и качестве его продукции. Описание ситуаций для выбора степеней доверия или β0 в таблице 1 является рекомендуемым.

Примечания

1 Специальная степень Т1 (нормативное значение риска потребителя β0 = 0) означает отказ от применения или запрещение применения поставщиком выборочного контроля, т.е. применение сплошного контроля готовой продукции перед поставкой потребителю. Эта степень может быть применена только в специальных ситуациях, предусмотренных условиями договора или иными документами.

2 Повышение степени доверия означает увеличение потребителем нормативного значения риска потребителя при контроле поставщика. Однако это не означает снижения гарантий качества поставляемой продукции. Гарантии качества обеспечиваются в этом случае иными средствами поставщика, повлиявшими на повышение доверия со стороны потребителя.

3 Установление потребителем степени доверия Т7 (нормативное значение риска потребителя β0 = 1) означает разрешение на поставку готовой продукции без приемочного контроля поставщика по полному доверию.

4 Поставщику при заключении договоров следует принять все возможные меры для предоставления потребителю (а при сертификации продукции - органу по сертификации) информации о своих возможностях обеспечения качества с целью повысить доверие с его стороны.

5 Потребителю (органу по сертификации) не следует необоснованно стремиться к установлению малых значений β0 (низких степеней доверия), так как это приводит к увеличению объемов выборки при контроле поставщика, повышению себестоимости продукции и может повлиять на ее цену.

5.1.4 Если нормативное значение риска потребителя не установлено, то необходимо применять значение β0 = 0,25 (степень доверия Т3).

Таблица 1

Степень доверия

Нормативное значение риска потребителя β0

T1 - требование сплошного контроля продукции перед поставкой потребителю

0

Т2 - отсутствие надежной информации о возможностях поставщика обеспечить требуемое качество или информация о низком качестве его поставок, отрицательные отзывы других потребителей

0,1

Т3 - отсутствие сертификата на продукцию и систему обеспечения качества, отсутствие собственного опыта заказов у данного поставщика, отсутствие процедур статистического управления технологическими процессами, но при учете косвенной положительной информации от других потребителей или обществ потребителей

0,25

Т4 - отсутствие у поставщика сертификата на систему обеспечения качества, но при наличии сертификата на продукцию и продолжительного периода поставок продукции удовлетворительного качества, положительная оценка системы качества самим потребителем, внедрение статистического управления технологическими процессами на отдельных этапах производства

0,5

Т5 - наличие сертификата на систему обеспечения качества по ГОСТ Р ИСО 9001, применение поставщиком процедур статистического управления технологическими процессами, долговременные поставки высококачественной продукции и т.д.

0,75

Т6 - наличие у поставщика сертификата на систему обеспечения качества по ГОСТ Р ИСО 9001, применение поставщиком процедур статистического управления технологическими процессами, положительный опыт собственных заказов у данного поставщика и т.п.

0,9

Т7 - наличие у поставщика сертификата на систему обеспечения качества по ГОСТ Р ИСО 9001, сертификата на производство, безупречная репутация поставщика, применение поставщиком процедур статистического регулирования технологических процессов, длительный период поставки продукции без претензий и т.п.

1,0

(поставка готовой продукции без контроля поставщика)

5.2 Приемка отдельных единиц продукции

При применении поставщиком, НСПК решение о возможности приемки и поставки отдельных единиц продукции потребителю без контроля принимается только по правилам допустимых планов НСПК поставщика, удовлетворяющих требованиям настоящего стандарта (если иные правила приемки не предусмотрены в договоре на поставку и его приложениях).

5.3 Допустимые планы НСПК поставщика

План НСПК поставщика является допустимым, если максимальное значение средней доли единиц продукции, принимаемых без контроля по данному плану при уровне несоответствий в потоке продукции выше NQL, не превышает установленного нормативного значения риска потребителя.

Таблицы каталога настоящего стандарта (см. приложение А) содержат допустимые планы НСПК поставщика для соответствующих значений NQL и степеней доверия (нормативных значений риска потребителя).

6 Статистический приемочный контроль потребителя и третьей стороны

6.1 Контроль потребителя

Потребитель для решения своих внутренних задач может применять любые планы НСПК для входного контроля продукции, поступившей от поставщика.

При обнаружении несоответствия единиц продукции по усмотрению потребителя продукция может быть использована по назначению, возвращена поставщику для устранения несоответствия за счет поставщика или возвращена с возмещением ущерба, если иные правила не указаны в договоре.

Претензии к поставщику в отношении качества совокупности поступившей продукции могут быть предъявлены только при условии формирования ее в партию и проведения выборочного входного контроля этой партии по планам статистического приемочного контроля (СПК) потребителя в соответствии с правилами, установленными в государственных стандартах на статистический приемочный контроль партий продукции.

6.2 Контроль третьей стороны

Применение НСПК третьей стороной - по правилам, установленным ГОСТ Р 50779.52.

7 Многостадийные планы непрерывного статистического приемочного контроля

7.1 Параметры планов непрерывного контроля

Планы НСПК из каталога данного стандарта (см. приложение А) определяются следующими параметрами:

k - число стадий выборочного контроля;

d - коэффициент ослабления контроля от стадии к стадии;

n - длина стадии, т.е. число изделий, контролируемых на каждой стадии;

С - приемочное число (максимально допустимое число несоответствующих единиц продукции среди n проконтролированных единиц продукции, используемое при принятии решения об ослаблении контроля);

R - браковочное число (минимальное число несоответствующих единиц продукции среди n проконтролированных единиц продукции, используемое при принятии решения об усилении контроля).

Схемы одно-, двух- и трехстадийных планов приведены соответственно на рисунках 1; 2 и 3, где f0 - частота стадии сплошного контроля (f0 = 1), a f1, f2, f3 - частоты на соответствующих стадиях выборочного контроля.

7.2 Предварительные замечания

Все планы каталога настоящего стандарта включают в себя стадию сплошного контроля и стадии выборочного контроля.

На стадии сплошного контроля проводят проверку каждой единицы продукции.

а) R = l - возврат на сплошной контроль при обнаружении первой, несоответствующей единицы продукции;

б) R = 2 - возврат на сплошной контроль при обнаружении двух несоответствующих единиц продукции среди n проконтролированных и сохранение частоты fi, при одной несоответствующей единице продукции

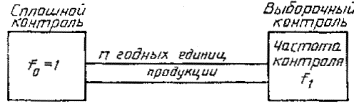

Рисунок 1 - Схема одностадийного плана непрерывного контроля

а) R = 1 - возврат на предшествующий режим контроля при обнаружении первой несоответствующей единицы продукции;

б) R = 2 - возврат на предшествующий режим контроля при обнаружении двух несоответствующих единиц продукции среди n проконтролированных и сохранение частоты fi при одной несоответствующей единице продукции

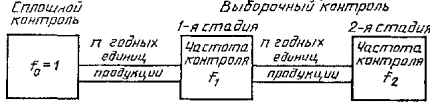

Рисунок 2 - Схема двухстадийного плана непрерывного контроля

a) R = 1 - возврат на предшествующий режим контроля при обнаружении первой несоответствующей единицы продукции;

б) R = 2 - возврат на предшествующий, режим контроля при обнаружении двух несоответствующих единиц продукции среди n проконтролированных и сохранение частоты fi при одной несоответствующей единице продукции

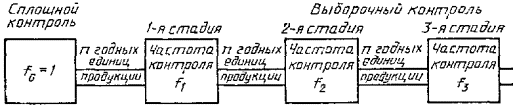

Рисунок 3 - Схема трехстадийного плана непрерывного контроля

На стадиях выборочного контроля единицы продукции для проверки отбирают с соответствующей частотой fi, зависящей от коэффициента ослабления контроля d и номера стадии i.

Таблица 2 - Частоты проверок fi на стадиях выборочного контроля

Коэффициент ослабления d

Номер стадии i

1

2

3

2

1/2

1/4

1/8

3

1/3

1/9

1/27

4

1/4

1/16

1/64

Примечание

Для одно-, двух и трехстадийных планов

Для двух и трехстадийных планов

Для трехстадийных планов

В таблице 2 для значений d = 2; 3; 4 и номеров стадий выборочного контроля i = 1; 2, 3 приведены соответствующие значения частот fi.

Примеры

1 Выбран трехстадийный план с коэффициентом ослабления контроля d = 2:

- на первой стадии выборочного контроля проверки проводят с частотой f1 = 1/2;

- на второй стадии - с частотой f2 = 1/4;

- на третьей стадии - с частотой f3 = 1/8;

2 Выбран двухстадийный план с коэффициентом ослабления контроля d = 2:

- на первой стадии выборочного контроля проверки проводят с частотой f1 = 1/2;

- на второй стадии - с частотой f2 = 1/4.

3 Выбран одностадийный план с коэффициентом ослабления контроля d = 4.

- на первой (и единственной) стадии выборочного контроля проверки проводят с частотой f1 = 1/4.

Алгоритм многостадийных планов непрерывного контроля предусматривает последовательный переход с одной стадии выборочного контроля на другую, со сплошного контроля на первую стадию выборочного контроля и наоборот. Возможны только четыре варианта переходов:

- переход со сплошного контроля на первую стадию выборочного контроля - ослабление контроля;

- переход с текущей стадии выборочного контроля на стадию с номером на единицу больше - ослабление контроля;

- переход с текущей стадии выборочного контроля на стадию с номером на единицу меньше - усиление контроля;

- переход с первой стадии выборочного контроля на сплошной контроль - усиление контроля.

Для R = 2 при обнаружении в серии одного несоответствия частота выборочного контроля сохраняется.

7.3 Алгоритм проведения проверок по многостадийным планам непрерывного контроля - по таблице 2.

7.3.1 В настоящем стандарте содержатся планы для приемочного числа С = 0, поэтому ослабление контроля может осуществляться лишь при отсутствии несоответствий среди n проконтролированных единиц продукции.

7.3.2 Сплошной контроль проводят до появления серии из n годных единиц продукции подряд.

7.3.3 После появления серии из n годных единиц продукции переходят к первой стадии выборочного контроля с частотой f1, определяемой по таблице 2.

7.3.4 Контролируют n единиц продукции, выбранных с частотой f1 из предъявленных на контроль. Если среди них нет ни одной несоответствующей единицы продукции по контролируемому признаку или группе признаков, то происходит ослабление контроля (переход к частоте f2) и т.д.

7.3.5 Если среди n проконтролированных единиц продукции есть несоответствующие требованиям, но их число меньше, чем браковочное число R, то контроль продолжают на этой же стадии с той же частотой, но с новым отсчетом количества проконтролированных и несоответствующих единиц (например, обнаружение одной несоответствующей единицы продукции при плане контроля с браковочным числом R = 2).

7.3.6 Если в процессе контроля число несоответствующих единиц продукции (с начала отсчета проконтролированных на этой стадии) стало равным браковочному числу, контроль на этой стадии прекращают и происходит усиление контроля.

7.3.7 На последней стадии выборочного контроля (с наибольшим номером i = k) проверки проводят так же, как и в 7.3.4 - 7.3.6, кроме одного: при числе несоответствий, меньшем R, в серии из n единиц продукции продолжают контроль с той же частотой, но с новым отсчетом проконтролированных и несоответствующих единиц продукции на этой стадии.

8 Выбор многостадийных планов контроля поставщика по таблицам каталога

8.1 Предварительные замечания

В таблицах А.1 - А.5 каталога (приложение А) приведены допустимые многостадийные планы НСПК поставщика для различных степеней доверия (нормативных значений, риска потребителя β0).

Каждая таблица содержит наборы допустимых одно-, двух- и трехстадийных планов, удовлетворяющих соответствующей степени доверия при различных значениях NQL.

Допустимыми будут также все планы контроля с длинами серий n больше, чем у соответствующего допустимого плана из таблицы каталога.

8.2 Описание таблиц каталога допустимых планов НСПК поставщика

Таблицы каталога приложения А содержат допустимые планы НСПК для определенного сочетания значений числа стадий k, коэффициента ослабления контроля d, браковочного числа R, нормативного уровня несоответствий NQL и нормативного риска потребителя (степени доверия).

Число стадий k принимает значения из ряда 1, 2, 3.

Коэффициент ослабления контроля d принимает значения из ряда 2,0; 3,0; 4,0.

Браковочное число принимает значения 1 или 2.

Таблица A.1 содержит допустимые планы для степени доверия Т2, таблица А.2 - для степени доверия Т3; таблица А.3 - для степени доверия Т4; таблица А.4 - для степени доверия Т5; таблица А.5 - для степени доверия Т6.

В первом столбце таблиц приведены значения числа стадий k.

Во втором столбце таблиц приведены значения коэффициента ослабления контроля d.

В третьем столбце приведены значения браковочного числа R.

В строке «NQL» приведены значения нормативного уровня несоответствий NQL в процентах.

В каждом столбце со значениями NQL от 0,8 до 65 % содержатся минимальные длины стадий n допустимых планов для соответствующих комбинаций k, d, R.

8.3 Выбор допустимого плана по таблицам каталога

8.3.1 Выбирают таблицу, соответствующую установленной степени доверия.

8.3.2 В этой таблице выбирают столбец; соответствующий заданному значению NQL. Все планы, находящиеся в выбранном столбце, соответствуют установленным степени доверия и значению NQL и могут быть применены поставщиком без дополнительного согласования с потребителем или третьей стороной.

8.3.3 Выбирают строку с назначенными поставщиком параметрами плана k, d, R.

8.3.4 На пересечении выбранных столбца и строки находят минимальное значение длины стадии n для допустимого плана с параметрами k, d, R.

Пример выбора допустимого плана по таблицам каталога приведен в приложении Б.

ПРИЛОЖЕНИЕ А
(обязательное)

Каталог таблиц допустимых планов непрерывного статистического приемочного контроля по альтернативному признаку у поставщика


Таблица A.l - Допустимые планы для степени доверия Т2

k

d

R

NQL, %

0,8

1,0

1,2

1,5

2,0

2,5

3,0

4,0

5,0

6,5

8,0

10

12

15

20

25

20

40

50

65

1

2,0

1

274

219

183

146

109

87

73

54

43

33

27

21

18

14

10

8

7

5

4

3

2

364

291

243

194

145

116

96

72

58

44

36

28

23

19

14

11

9

6

5

3

3,0

1

360

288

240

192

144

115

95

71

57

44

35

28

23

18

13

11

9

6

5

3

2

450

359

299

239

179

143

119

89

71

54

44

35

29

23

17

13

11

8

6

4

4,0

1

411

328

274

219

164

131

109

81

65

50

40

32

26

21

15

12

10

7

5

4

2

499

399

332

266

199

159

132

99

79

60

49

39

32

25

18

14

12

8

6

4

2

2,0

1

304

243

203

162

121

97

81

60

48

37

30

24

20

16

11

9

7

5

4

3

2

383

306

255

204

153

122

101

76

60

46

37

30

25

19

14

11

9

7

5

3

3,0

1

382

306

254

203

152

122

101

76

60

46

37

30

24

19

14

11

9

7

5

3

2

462

370

308

246

184

147

122

91

73

56

45

36

30

23

17

13

11

8

6

4

4,0

1

430

343

286

229

171

137

114

85

68

52

42

33

27

22

16

12

10

7

5

4

2

510

408

340

271

203

162

135

101

80

61

50

39

33

26

19

15

12

9

6

4

3

2,0

1

309

247

206

164

123

98

82

61

49

37

30

24

20

16

12

9

7

5

4

3

2

385

308

256

205

153

123

102

76

61

47

38

30

25

20

14

11

9

7

5

4

3,0

1

385

308

256

205

153

122

102

76

61

46

38

30

25

19

14

11

9

7

5

3

2

463

370

308

246

185

147

123

92

73

56

45

36

30

23

17

13

11

8

6

4

4,0

1

432

315

287

230

172

137

114

85

68

52

40

33

28

22

16

13

10

7

5

4

2

511

408

340

272

203

162

135

101

80

62

50

39

33

26

19

15

12

9

6

4

Таблица А.2 - Допустимые планы для степени доверия Т3

k

d

R

NQL, %

0,8

1,0

1,2

1,5

2,0

2,5

3,0

4,0

5,0

6,5

8,0

10

12

15

20

25

30

40

50

65

1

2,0

1

137

110

92

73

55

44

37

27

22

17

14

11

9

7

5

4

4

3

2

2

2

226

180

150

120

90

72

60

45

36

28

22

18

15

12

9

7

6

4

3

2

3,0

1

224

179

149

119

89

71

59

44

35

27

22

18

15

12

9

7

6

4

3

2

2

314

251

209

167

125

100

83

62

50

38

31

24

20

16

12

9

8

6

4

3

4,0

1

274

219

183

146

109

87

73

54

43

33

27

21

18

14

10

8

7

5

4

3

2

364

291

243

194

145

116

96

72

58

44

36

28

23

19

14

11

9

6

5

3

2

2,0

1

201

161

134

107

80

64

53

40

32

24

20

16

13

10

8

6

5

4

3

2

2

274

219

183

146

109

87

73

54

43

33

27

21

18

14

10

8

7

5

4

3

3,0

1

273

218

182

145

109

87

72

54

43

33

27

21

18

14

10

8

7

5

4

3

2

347

278

231

185

138

111

92

69

55

42

34

27

22

18

13

10

8

6

5

3

4,0

1

317

254

211

169

126

101

84

63

50

38

31

25

20

16

12

9

8

5

4

3

2

392

314

261

209

156

125

104

78

62

47

38

30

25

20

15

11

9

7

5

4

3

2,0

1

216

173

144

115

86

69

57

43

34

26

21

17

14

11

8

7

5

4

3

2

2

284

227

189

151

113

91

75

56

45

34

28

22

18

15

11

9

7

5

4

3

3,0

1

283

226

188

151

113

90

75

56

49

34

28

22

18

14

11

8

7

5

4

3

2

353

282

235

188

141

112

93

70

56

43

35

27

23

18

13

10

9

6

5

3

4,0

1

326

261

217

173

130

104

86

65

51

39

32

25

21

17

12

10

8

6

4

3

2

397

317

264

211

158

126

105

78

63

48

39

31

25

20

15

12

9

7

5

4

Таблица A.3 - Допустимые планы для степени доверия Т4

k

d

R

NQL, %

0,8

1,0

1,2

1,5

2,0

2,5

3,0

4,0

5,0

6,5

8,0

10

12

15

20

25

30

40

50

65

1

2,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3,0

1

87

69

58

46

35

28

23

17

14

11

9

7

6

5

4

3

2

2

2

1

2

170

136

113

90

68

54

45

34

27

21

17

14

11

9

7

5

5

3

3

2

4,0

1

137

110

92

73

55

44

37

27

22

17

14

11

9

7

5

4

4

3

2

2

2

226

181

150

120

90

72

60

45

36

28

22

18

15

12

9

7

6

4

3

2

2

2,0

1

110

88

73

59

44

35

29

22

18

14

11

9

7

6

4

4

3

2

2

1

2

179

143

119

96

72

57

48

36

29

22

18

14

12

10

7

6

5

4

3

2

3,0

1

179

143

119

95

71

57

48

36

29

22

18

14

12

9

7

5

5

3

3

2

2

249

199

166

133

100

80

66

50

40

30

25

20

16

13

10

8

6

5

4

3

4,0

1

221

177

147

118

88

70

59

44

35

27

22

17

14

11

8

7

5

4

3

2

2

291

233

194

155

116

93

77

58

46

35

29

23

19

15

11

9

7

5

4

3

3

2,0

1

145

116

96

77

58

46

38

29

23

18

14

11

10

8

6

5

4

3

2

2

2

208

166

139

111

83

66

55

41

33

25

21

16

14

11

8

6

5

4

3

2

3,0

1

204

163

136

109

82

65

54

41

32

25

20

16

13

11

8

6

5

4

3

2

2

268

214

178

143

107

85

71

53

42

33

26

21

17

14

10

8

7

5

4

3

4,0

1

243

195

162

130

97

78

65

48

39

30

24

19

16

12

9

7

6

4

3

2

2

306

245

204

163

122

98

81

61

48

37

30

24

20

16

12

9

7

5

4

3

Таблица А.4 - Допустимые планы для степени доверия Т5

k

d

R

NQL, %

0,8

1,0

1,2

1,5

2,0

2,5

3,0

1,0

5,0

6,5

8,0

10

12

15

20

25

30

40

50

65

1

2,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

4,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3,0

1

95

76

63

51

38

30

25

19

15

12

10

8

6

5

4

3

3

2

2

1

2

162

130

108

86

65

52

43

32

26

20

16

13

11

9

5

7

4

3

3

2

4,0

1

137

110

91

73

55

44

37

27

22

17

14

11

9

7

5

4

4

3

2

2

2

205

164

137

109

82

66

55

41

33

25

20

16

14

11

8

6

5

4

3

2

3

2,0

1

82

65

54

44

33

26

22

16

13

10

8

7

6

5

3

3

2

2

1

1

2

143

115

96

76

57

46

38

29

23

18

14

12

10

8

6

5

4

3

2

2

3,0

1

143

114

95

76

57

46

38

28

23

17

14

11

9

8

6

4

4

3

2

2

2

204

164

136

109

82

65

54

41

33

25

20

16

13

11

8

6

5

4

3

2

4,0

1

179

143

119

95

72

57

48

36

28

22

18

14

12

9

7

5

5

3

3

2

2

240

192

160

128

96

76

64

48

38

29

24

19

16

12

9

7

6

4

3

3

Таблица А.5 - Допустимые планы для степени доверия Т6

k

d

R

NQL, %

0,8

1,0

1,2

1,5

2,0

2,5

3,0

4,0

5,0

6,5

8,0

10

12

15

20

25

30

40

50

65

1

2,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

4,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

4,0

1

55

44

37

29

22

18

15

11

9

7

6

5

4

3

2

2

2

1

1

1

2

117

93

78

62

47

38

31

24

19

15

12

10

8

7

5

4

3

3

2

2

3

2,0

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3,0

1

87

69

58

46

35

28

23

17

14

11

9

7

6

5

4

3

2

2

1

1

2

148

118

99

79

59

47

40

30

24

18

15

12

10

8

6

5

4

3

3

2

4,0

1

125

100

84

67

50

40

33

25

20

15

13

10

8

7

5

4

3

2

2

1

2

186

149

124

99

75

60

50

37

30

23

19

15

12

10

7

6

5

4

3

2


ПРИЛОЖЕНИЕ Б
(справочное)

Пример применения таблиц каталога

Для заданной степени доверия Т4 и значения NQL = 10 % необходимо найти допустимый трехстадийный план с коэффициентом, ослабления контроля d = 3 и браковочным числом R = 2.

По степени доверия Т4 выбираем в каталоге таблицу А.3 и в ней на пересечении столбца NQL = 10 % и строки с k = 3, d = 3, R = 2 находим длину стадии n = 21.

Таким образом, для установленных степени доверия Т4 и значения нормативного уровня несоответствий NQL = 10 % из каталога выбран допустимый план НСПК поставщика с тремя стадиями выборочного контроля, коэффициентом ослабления контроля d = 3, браковочным числом R = 2 и длиной стадии n = 21.



Ключевые слова: непрерывный статистический приемочный контроль качества, правила выбора планов контроля, риск потребителя, нормативный уровень несоответствий







© 2013 Ёшкин Кот :-)
