ГОСТ 3.1502-85

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ФОРМЫ И ПРАВИЛА
ОФОРМЛЕНИЯ ДОКУМЕНТОВ
НА ТЕХНИЧЕСКИЙ КОНТРОЛЬ





ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система технологической документации

ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ НА
ТЕХНИЧЕСКИЙ КОНТРОЛЬ

Unified system for technological documentation.

Forms and rules of making documents
on technical control

ГОСТ
3.1502-85

Дата введения 01.01.87

Настоящий стандарт устанавливает формы и правила оформления следующих технологических документов (далее - документов), разрабатываемых с применением различных методов проектирования, на технологические процессы (ТП) и операции технического контроля, применяемых при изготовлении или ремонте изделий и их составных частей: ведомость операций (ВОП); операционная карта (ОК).

ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ
НА ТЕХНИЧЕСКИЙ КОНТРОЛЬ

1. ВОП технического контроля используется для операционного описания технологических операций технического контроля в технологической последовательности с указанием переходов, технологических режимов и данных о технологической оснастке и норм времени, в случае наличия в ТП большого количества операций технического контроля, удобства и рациональности применения данного вида документа на рабочих местах.

2. ВОП должна применяться совместно с МК или КТП.

3. ВОП следует выполнять на формах 1 и 1а в соответствии с требованиями табл. 1.

4. ОК следует выполнять на формах 2 и 2а в соответствии с требованиями табл. 1.

5. Размеры граф форм документов следует выбирать из табл. 1 исходя из шага печатающих устройств - 2,6 мм и интервала - 4,25 мм.

6. Разделение граф форм - по ГОСТ 3.1118.

7. Общие требования к формам, бланкам и документам - по ГОСТ 3.1129 и ГОСТ 3.1130.

Таблица 1

Номер графы

Наименование (условное обозначение) графы

Содержание информации

Размер графы, мм

Количество знаков

1

-

Обозначение служебного символа и порядковый номер строки, например, М01; Б02

13

5

2

-

Краткая форма записи наименования марки материала по ГОСТ 3.1129 и ГОСТ 3.1130.

Примечание. Для сборочных единиц графа не заполняется

234

90

3

Цех

Номер (код) цеха, в котором выполняется операция

10,4

4

4

Уч.

Номер (код) участка в конвейере, поточной линии и т. д.

10,4

4

5

РМ

Номер (код) рабочего места

10,4

4

6

Опер.

Номер операции в технологической последовательности

13

5

7

Код, наименование операции

Код операции по Общесоюзному классификатору технологических операций, наименование операции.

Примечание. Допускается код операции не указывать.

75,4

29

8

Обозначение документа

Обозначение документов, инструкций по охране труда, применяемых при выполнении данной операции. Состав документов следует указывать через разделительный знак «;», с возможностью переноса информации на последующие строки

153,4

59

9

Код, наименование оборудования

Код оборудования по классификатору, краткое наименование оборудования, его инвентарный номер. Информацию следует указывать через разделительный знак «;» Допускается взамен краткого наименования оборудования указывать его модель. Допускается не указывать инвентарный номер.

234

90

10

То

Суммарное основное время на операцию

20,8

8

11

Тв

Суммарное вспомогательное время на операцию

18,2

7

12

Контролируемые параметры

Параметры, по которым идет технический контроль

65

25

13

Код средств ТО

Код, обозначение средств технологического оснащения (ТО) по классификатору и НТД

65

25

14

Наименование средств ТО

Краткое наименование средств технологического оснащения

104

40

15

Объем и ПК

Объем контроля (в шт.; %) и периодичность контроля (ПК) (в час; в смену и т. д.)

20,8

8

16

То/Тв

Основное или вспомогательное время на переходе

18,2

7

17

-

Резервная графа. Заполняется информацией на усмотрение разработчика

104

40

18

Наименование операции

Наименование операции

143

55

19

Наименование, марка материала

См. правила заполнения графы 2

124,8

48

20

МД

Масса контролируемой детали (сборочной единицы, изделия) по конструкторской документации

18,2

7

21

Наименование оборудования

См. правила заполнения графы 9

104

40

22

Обознач. ИОТ

Обозначение инструкции по охране труда

39

15

___________

* Допускается не заполнять графу при наличии соответствующего НТД.

Примечания:

1. В графе «Количество знаков» указано количество знаков, соответствующее ширине данной графы. Наибольшее количество знаков, вносимых в графы, на один знак меньше количества знаков, указанных в табл. 2.

2. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

8. При автоматизированном проектировании ТП (операций) допускается выполнять формы документов с размерами, учитывающими наибольшее количество знаков, соответствующих алфавитно-цифровых печатающих устройств. Ширину формата следует изменять за счет размеров граф указанных в табл. 2.

Таблица 2

Наименование документа

Номера форм документов

Графы форм документов, изменяемых при автоматизированном проектировании

ВОП

1 и 1a

2, 8, 9, 14

ОК

2 и 2а

12, 18, 21

9. Формам документов, предназначенным для автоматизированного проектирования, присваиваются номера соответствующих форм, предназначенных для ручного проектирования.

10. Бланкам форм документов, применяемым в условиях САПР, присваиваются номера соответствующих форм, предназначенных для ручного проектирования с обязательным добавлением аббревиатуры «САПР», например, «Форма 1 САПР».

11. Для описания ТП, операций и переходов технического контроля используются способ заполнения, при котором информацию вносят построчно несколькими типами строк. Каждому типу строки соответствует свой служебный символ.

12. Правила и порядок применения служебных символов «М», «А», «Б», «О», «Т» по ГОСТ 3.1118.

13. Простановка конкретных данных по выбранным значениям параметров технологических режимов и данных по трудозатратам осуществляется разработчиком документов после текстового описания содержания операции (перехода) в строке со служебным символом «Р», выполняемой в соответствии с табл. 1.

14. При описании операций технического контроля следует применять полную или краткую форму записи содержания переходов.

15. Полную форму записи следует выполнять на всю длину строки с включением граф «Объем и ПК» и «То/Тв», с возможностью переноса информации на последующие строки.

Данные по применяемым средствам измерений следует записывать всегда с новой строки.

16. Краткую форму записи следует применять только при проверке контролируемых размеров и других данных, выраженных числовыми значениями. В этом случае текстовую запись применять не следует, а необходимо указать только соответствующие параметры, например, Æ 47 + 0,039; U = 100 B + 5.

17. Данные по применяемым средствам технологического оснащения следует записывать исходя из их возможностей, т. е. к каждому контролируемому размеру (параметру) или к группе контролируемых размеров (параметров).

18. Особые указания к отдельным контролируемым размерам или параметрам, следует выполнять после записи соответствующих данных с новой строки по всей длине, с возможностью переноса информации на последующие строки.

19. Пример оформления ОК технического контроля, выполненный на форме 2, приведен в рекомендуемом приложении 1.

20. Допускается разработку ОК на формах ВОП.

21. При проектировании ТП (операций) технического контроля допускается применение маршрутной карты по ГОСТ 3.1118 в качестве: карты технологического процесса (КТП); карты типового и группового ТП (КТТП); ОК; ВОП, с добавлением строки со служебным символом «Р».

22. Пример оформления ОК технического контроля выполненный на форме МК по ГОСТ 3.1118 приведен в рекомендуемом приложении 2.

23. При необходимости графических изображений к текстовым документам их следует выполнять на формах карты эскизов по ГОСТ 3.1105.

В целях рационального сокращения объема разрабатываемой документации и при условии выполнения графических изображений без применения средств механизации и автоматизации, допускается нижнюю часть ВОП и ОК использовать (на уровне 6-8 строк) под графические изображения или, при отсутствии графических изображений здесь следует размещать текстовую информацию соответствующего типа строки.

24. Выбор состава документов и правила оформления комплектов документов на единичные технологические процессы (операции) следует выполнять по ГОСТ 3.1119, на типовые и групповые технологические процессы (операции) по ГОСТ 3.1121.

25. При проектировании ОК и ВОП (отдельных) видов технического контроля (по «Общесоюзному классификатору технологических операций») следует графы строки со служебным символом «Р» изменить в соответствии с конкретными режимами данного вида контроля (см. рекомендуемое приложение 3).


ВЕДОМОСТЬ ОПЕРАЦИЙ ТЕХНИЧЕСКОГО КОНТРОЛЯ
(первый или заглавный лист)

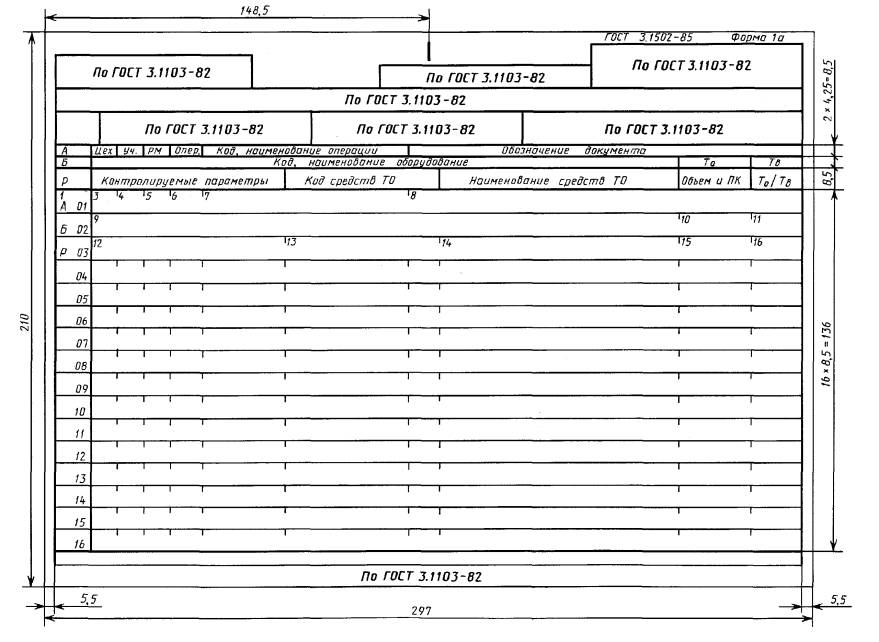

ВЕДОМОСТЬ ОПЕРАЦИЙ ТЕХНИЧЕСКОГО КОНТРОЛЯ
(последующие листы)

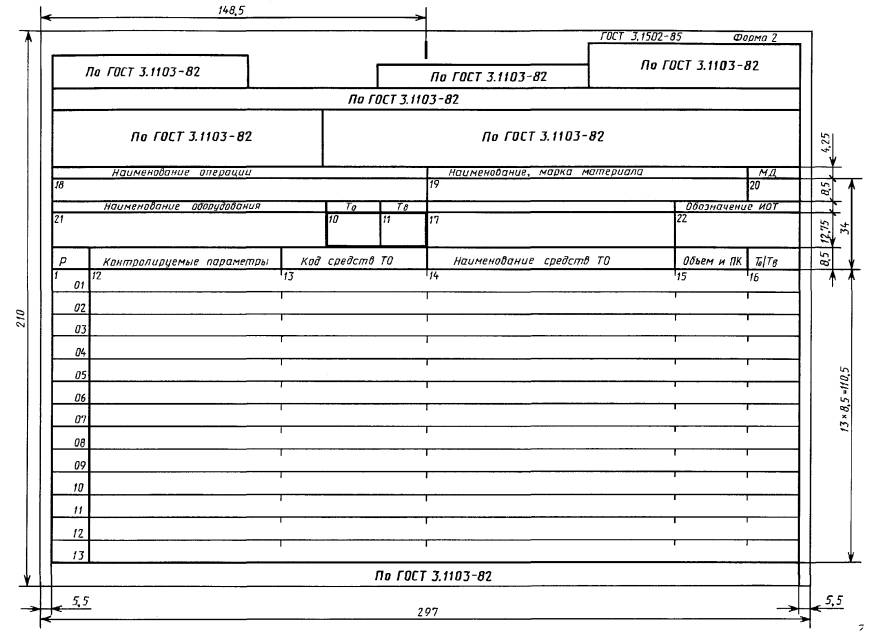

ОПЕРАЦИОННАЯ КАРТА ТЕХНИЧЕСКОГО КОНТРОЛЯ
(первый или заглавный лист)

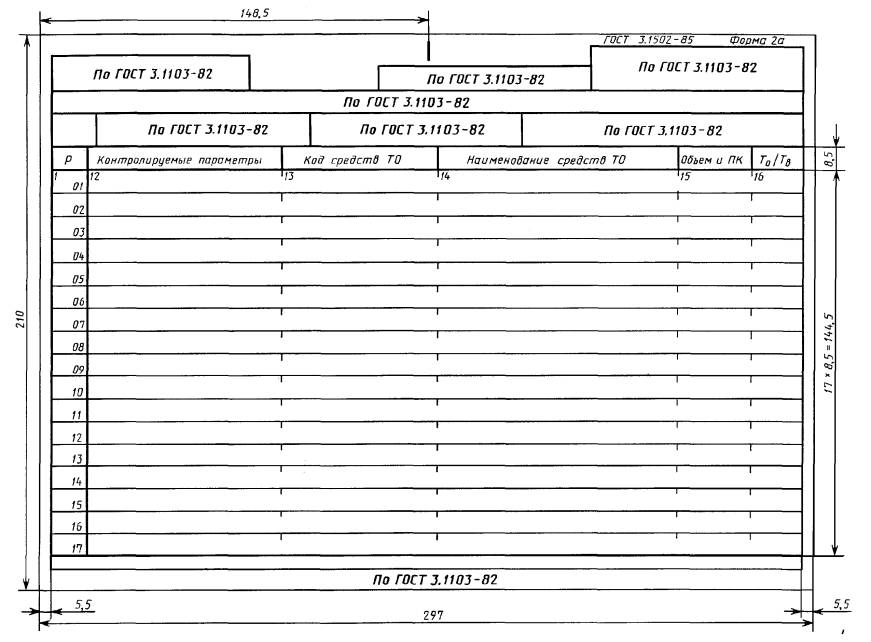

ОПЕРАЦИОННАЯ КАРТА ТЕХНИЧЕСКОГО КОНТРОЛЯ
(последующие листы)

ПРИЛОЖЕНИЕ 1
Рекомендуемое

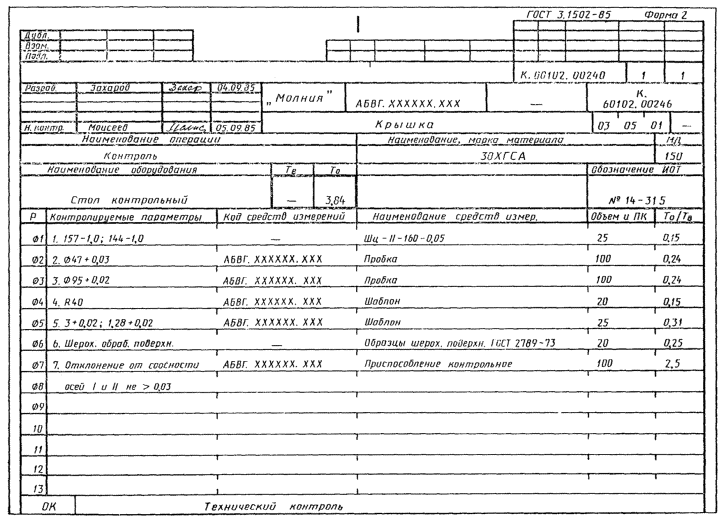

Пример оформления операции технического контроля

ПРИЛОЖЕНИЕ 2
Рекомендуемое

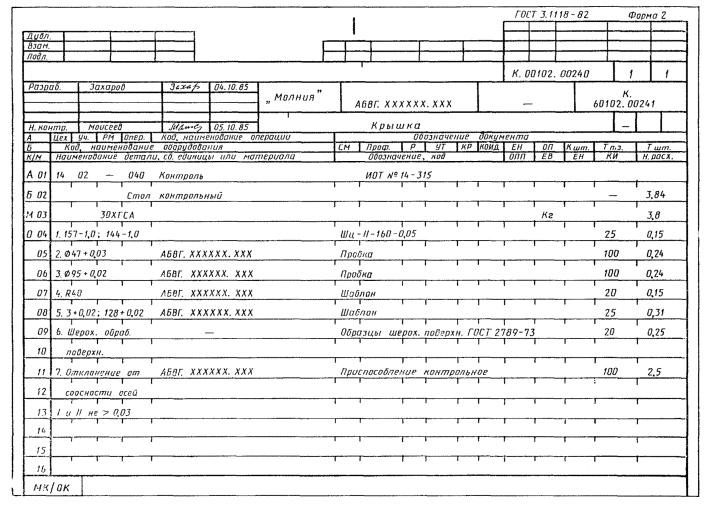

Пример оформления операции технического контроля, выполненный на МК (форма 2) ГОСТ 3.1118-82

ПРИЛОЖЕНИЕ 3
Рекомендуемое

ПРИМЕРЫ ФОРМИРОВАНИЯ СТРОКИ «Р» ОТДЕЛЬНЫХ ВИДОВ ТЕХНИЧЕСКОГО КОНТРОЛЯ НЕРАЗРУШАЮЩЕГО

Контроль неразрушающий акустический

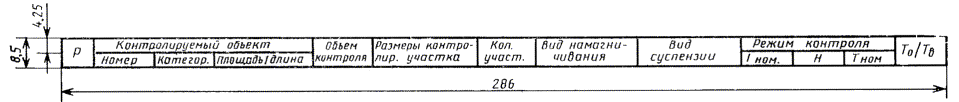

Контроль неразрушающий магнитный

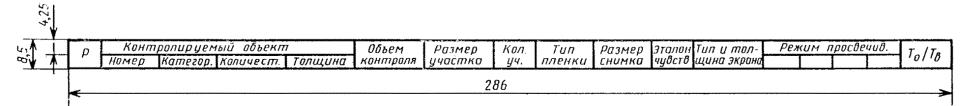

Контроль неразрушающий радиационный

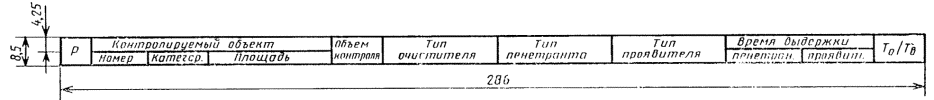

Контроль неразрушающий проникающими веществами

ПРИЛОЖЕНИЕ 4
Рекомендуемое

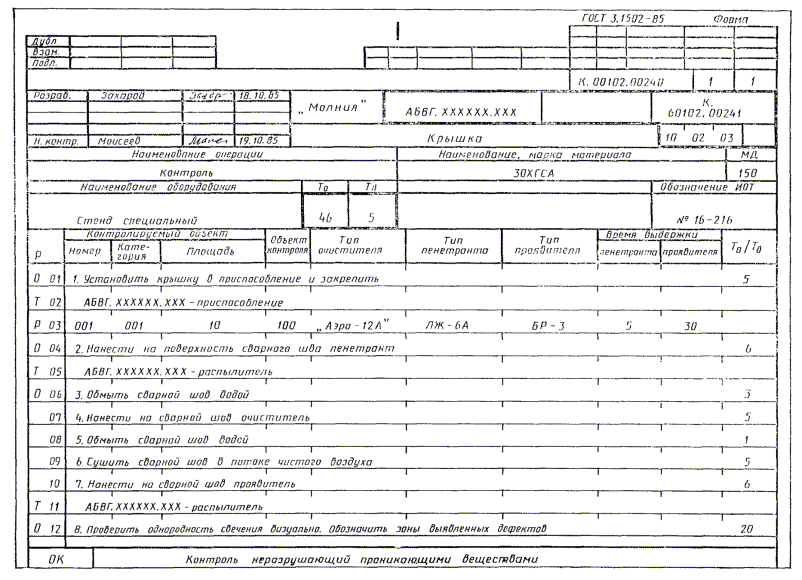

Пример оформления операции неразрушающего контроля проникающими веществами

Примечания:

1. При проектировании ОК отдельных видов технического контроля графа «ТоВ», в строке со служебным символом «Р», является обязательной. Размеры графы по табл. 1, расположение по формам 2 и 2а.

2. В блок 6 по ГОСТ 3.1103 следует записывать наименование вида контроля.

3. При типографском издании бланков с конкретными видами технического контроля формам документов следует присваивать последующие номера 3, 3с, 4, 4а, и т. д., в соответствии с порядком, установленным в отрасли или на предприятии (в организации).


26. Пример оформления операции неразрушающего контроля проникающими веществами, выполненный на форме 2, приведен в рекомендуемом приложении 4.

СОДЕРЖАНИЕ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28 ноября 1985 г. № 3755

3. ВЗАМЕН ГОСТ 3.1502-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 3.1103-82

25

ГОСТ 3.1105-84

23

ГОСТ 3.1118-82

6, 12, 21, 22

ГОСТ 3.1119-83

24

ГОСТ 3.1121-84

24

ГОСТ 3.1129-93

3, 7

ГОСТ 3.1130-93

3, 7

5. ПЕРЕИЗДАНИЕ. Апрель 2003 г.
