ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ

ПОЛЯ ДОПУСКОВ ДЛЯ ЛИНЕЙНЫХ РАЗМЕРОВ И ПОСАДКИ

ГОСТ 6449.1-82

МОСКВА - 1982

РАЗРАБОТАНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР и Министерством высшего и среднего специального образования РСФСР

ИСПОЛНИТЕЛИ

В.А. Куликов, д-р техн. наук; Ф.С. Стовпюк, канд. техн. наук; В.А. Бардонов, канд. техн. наук; Г.А. Корсаков, канд. техн. наук; В.С. Серебряков; Б.И. Иванов

ВНЕСЕНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР

Зам. министра Ю.П. Онищенко

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25 марта 1982 г. № 1286

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

Поля допусков для линейных размеров и посадки

Products of wood and wooden materials.
Tolerance zones for linear dimensions and recommended fits

ГОСТ
6449.1-82

Взамен
ГОСТ 6449-76
в части раздела 1

Постановлением Государственного комитета СССР по стандартам от 26 марта 1982 г. № 1286 срок действия установлен

с 01.01.1984 г.

до 01.01.1989 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на детали и сборочные единицы из древесины и древесных материалов и устанавливает поля допусков сопрягаемых и несопрягаемых элементов с номинальными линейными размерами до 10000 мм и рекомендуемые посадки.

(Измененная редакция, Изм. № 1).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Основные положения, термины, определения и обозначения - по ГОСТ 25346-82.

(Измененная редакция, Изм. № 1).

1.2. Поля допусков, устанавливаемые по данному стандарту, должны ограничивать суммарные погрешности линейных размеров деталей и сборочных единиц, включающие величину изменений этих размеров при колебаниях влажности материалов в допускаемых пределах.

2. КВАЛИТЕТЫ И ДОПУСКИ

2.1. Устанавливается девять квалитетов: 10, 11 ... 18 с обозначениями допусков, соответственно 1T 10, 1T 11, ... 1T 18..

2.2. Числовые значения допусков приведены в справочном приложении 1.

3. ПОЛЯ ДОПУСКОВ И ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ

3.1. Устанавливается два положения полей допусков отверстий и одиннадцать положений полей допусков валов с буквенными обозначениями (чертеж):

отверстий - Н, I_s;

валов - а, b, c, h, j_s, k, t, y, za, zc, zе.

Положения полей допусков относительно нулевой линии определяются основными отклонениями, зависящими от интервалов номинальных размеров.

Числовые значения основных отклонений валов по интервалам номинальных размеров приведены в справочных приложениях 2 и 3.

Примечания:

1. Настоящим стандартом установлены не предусмотренные ГОСТ 25346-82 и ГОСТ 25348-82 основные отклонения:

ze - для размеров до 50 мм;

b - для размеров свыше 500 до 3150 мм;

k - для размеров свыше 3150 мм.

2. Числовые значения основных отклонений, принятых по ГОСТ 25346-82, округлены до 0,01 мм.

(Измененная редакция, Изм. № 1).

3.2. Поля допусков и числовые значения предельных отклонений отверстий должны соответствовать указанным в табл. 1.

3.3. Поля допусков валов, установленные в диапазонах номинальных размеров до 500 мм и свыше 500 до 10000 мм, указаны в табл. 2 и 3.

Числовые значения предельных отклонений валов должны соответствовать указанным в табл. 4 и 5.

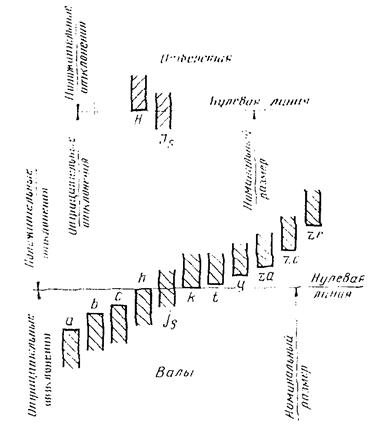

Относительные положения полей допусков для данного интервала размеров

гост6449_1

(Измененная редакция, Изм. № 1).

4. ПОСАДКИ

4.1. Посадки должны назначаться в системе отверстия.

4.2. Посадки в соединениях деталей и сборочных единиц, образованные сочетаниями полей допусков валов и основных отверстий (H) по настоящему стандарту, приведены в рекомендуемом приложении 4.

Таблица 1

Поля допусков и предельные отклонения отверстий

мм

Интервал размеров	Поля допусков отверстий
Интервал размеров	H10	J_s10	H11	J_s11	H12	J_s12	H13	J_s13	H14
До 3	-	-	-	-	+0,10 0	±0,05	+0,14 0	±0,07	+0,25 0
Св. 3 до 6	-	-	-	-	+0,12 0	±0,06	+0,18 0	±0,09	+0,30 0
» 6 » 10	-	-	-	-	+0,15 0	±0,07	+0,22 0	±0,11	+0,36 0
» 10 » 18	-	-	-	-	+0,18 0	±0,09	+0,27 0	±0,13	+0,43 0
» 18 » 30	-	-	-	-	+0,21 0	±0,10	+0,33 0	±0,16	+0,52 0
» 30 » 50	-	-	-	-	+0,25 0	±0,12	+0,39 0	±0,19	+0,62 0
» 50 » 80	-	-	+0,19 0	±0,09	+0,30 0	±0,15	+0,46 0	±0,23	+0,74 0
» 80 » 120	-	-	+0,22 0	±0,11	+0,35 0	±0,17	+0,54 0	±0,27	+0,87 0
» 120 » 180	-	-	+0,25 0	±0,12	+0,40 0	±0,20	+0,63 0	±0,31	+1,00 0
Св. 180 до 250	-	-	+0,29 0	±0,14	+0,46 0	±0,23	+0,72 0	±0,36	+1,15 0
» 250 » 315	-	-	+0,32 0	±0,16	+0,52 0	±0,26	+0,81 0	±0,40	+1,30 0
» 315 » 400	-	-	+0,36 0	±0,18	+0,57 0	±0,28	+0,89 0	±0,44	+1,40 0
» 400 » 500	-	-	+0,40 0	±0,20	+0,63 0	±0,31	+0,97 0	±0,48	+1,55 0
» 500 » 630	-	-	+0,44 0	±0,22	+0,70 0	±0,35	+1,10 0	±0,55	+1,75 0
» 630 » 800	-	-	+0,50 0	±0,25	+0,80 0	±0,40	+1,25 0	±0,62	+2,00 0
» 800 » 1000	-	-	+0,56 0	±0,28	+0,90 0	±0,45	+1,40 0	±0,70	+2,30 0
» 1000 » 1250	-	-	+0,66 0	±0,33	+1,05 0	±0,52	+1,65 0	±0,82	+2,60 0
Св. 1250 до 1600	+0,50 0	±0,25	+0,78 0	±0,39	+1,25 0	±0,62	+1,95 0	±0,97	+3,10 0
» 1600 » 2000	+0,60 0	±0,30	+0,92 0	±0,46	+1,50 0	±0,75	+2,30 0	±1,15	+3,70 0
» 2000 » 2500	+0,70 0	±0,35	+1,10 0	±0,55	+1,75 0	±0,87	+2,80 0	±1,40	+4,40 0
» 2500 » 3150	+0,86 0	±0,43	+1,35 0	±0,67	+2,10 0	±1,05	+3,30 0	±1,65	+5,40 0
» 3150 » 4000	+1,05 0	±0,52	+1,65 0	±0,82	+2,60 0	±1,30	+4,10 0	±2,05	+6,60 0
» 4000 » 5000	+1,30 0	±0,65	+2,00 0	±1,00	+3,20 0	±1,60	+5,00 0	±2,50	+8,00 0
» 5000 » 6300	+1,55 0	±0,77	+2,50 0	±1,25	+4,00 0	±2,00	+6,20 0	±3,10	+9,80 0
» 6300 » 8000	+1,95 0	±0,97	+3,10 0	±1,55	+4,90 0	±2,45	+7,60 0	±3,80	+12,00 0
» 8000 » 10000	+2,40 0	±1,20	+3,80 0	±1,90	+6,00 0	±3,00	+9,40 0	±4,70	+15,00 0

Продолжение табл. 1

мм

Интервал размеров	Поля допусков отверстий
Интервал размеров	J_s14	H15	J_s15	H16	J_s16	H17	J_s17	H18	J_s18
До 3	±0,12	+0,40 0	±0,20	+0,60 0	±0,30	+1,00 0	±0,50	+1,40 0	±0,70
Св. 3 до 6	±0,15	+0,48 0	±0,24	+0,75 0	±0,37	+1,20 0	±0,60	+1,80 0	±0,90
» 6 » 10	±0,18	+0,58 0	±0,29	+0,90 0	±0,45	+1,50 0	±0,75	+2,20 0	±1,10
» 10 » 18	±0,21	+0,70 0	±0,35	+1,10 0	±0,55	+1,80 0	±0,90	+2,70 0	±1,35
» 18 » 30	±0,26	+0,84 0	±0,42	+1,30 0	±0,65	+2,10 0	±1,05	+3,30 0	±1,65
» 30 » 50	±0,31	+1,00 0	±0,50	+1,60 0	±0,80	+2,50 0	±1,25	+3,90 0	±1,95
» 50 » 80	±0,37	+1,20 0	±0,60	+1,90 0	±0,95	+3,00 0	±1,50	+4,60 0	±2,30
» 80 » 120	±0,43	+1,40 0	±0,70	+2,20 0	±1,10	+3,50 0	±1,75	+5,40 0	±2,70
» 120 » 180	±0,50	+1,60 0	±0,80 0	+2,50 0	±1,25	+4,00 0	±2,00	+6,30 0	±3,15
Св. 180 до 250	±0,57	+1,85 0	±0,92	+2,90 0	±1,45	+4,60 0	±2,30	+7,20 0	±3,60
» 250 » 315	±0,65	+2,10 0	±1,05	+3,20 0	±1,60	+5,20 0	±2,60	+8,10 0	±4,05
» 315 » 400	±0,70	+2,30 0	±1,15	+3,60 0	±1,80	+5,70 0	±2,85	+8,90 0	±4,45
» 400 » 500	±0,77	+2,50 0	±1,25	+4,00 0	±2,00	+6,30 0	±3,15	+9,70 0	±4,85
» 500 » 630	±0,87	+2,80 0	±1,40	+4,40 0	±2,20	+7,00 0	±3,50	-	-
» 630 » 800	±1,00	+3,20 0	±1,60	+5,00 0	±2,50	+8,00 0	±4,00	-	-
» 800 » 1000	±1,15	+3,60 0	±1,80	+5,60 0	±2,80	+9,00 0	±4,50	-	-
» 1000 » 1250	±1,30	+4,20 0	±2,10	+6,60 0	±3,30	+10,50 0	±5,25	-	-
Св. 1250 до 1600	±1,55	+5,00 0	±2,50	+7,80 0	±3,90	+12,50 0	±6,25	-	-
» 1600 » 2000	±1,85	+6,00 0	±3,00	+9,20 0	±4,60	+15,00 0	±7,50	-	-
» 2000 » 2500	±2,20	+7,00 0	±3,50	+11,00 0	±5,50	+17,50 0	±8,75	-	-
» 2500 » 3150	±2,70	+8,60 0	±4,30	+13,50 0	±6,75	+21,00 0	±10,50	-	-
» 3150 » 4000	±3,30	+10,50 0	±5,25	+16,50 0	±8,25	+26,00 0	±13,00	-	-
» 4000 » 5000	±4,00	+13,00 0	±6,50	+20,00 0	±10,00	+32,00 0	±16,00	-	-
» 5000 » 6300	±4,90	+15,50 0	±7,75	+25,00 0	±12,50	+40,00 0	±20,00	-	-
» 6300 » 8000	±6,00	+19,50 0	±9,75	+31,00 0	±15,50	+49,00 0	±24,50	-	-
» 8000 » 10000	±7,50	+24,00 0	±12,00	+38,00 0	±19,00	+60,00 0	±30,00	-	-

Таблица 2

Поля допусков валов для номинальных размеров до 500 мм

Квалитет	Основные отклонения валов
Квалитет	а	b	с	h	j_s	k	t	y	za	zc	ze
11				h11	j_s11	k11
11				Св. 50
12		b12	с12	h12	j_s12	k12			za12	zc12	ze12 До 50
12		b12	с12	h12	j_s12	k12			До 120		ze12 До 50
13	a13	b13		h13	j_s13	k13	t13 Св. 50	y13 Св. 18	za13 До 250	zc13 До 120	ze13 До 50
14	a14	b14		h14	j_s14	k14
15				h15	j_s15	k15
16				h16	j_s16	k16
17				h17	j_s17
18				h18	j_s18

Примечания:

1. Для полей допусков валов, установленных в более ограниченных диапазонах размеров, в числителе указано поле допуска, а в знаменателе - диапазон размеров в миллиметрах.

2. Прямоугольной рамкой обозначены предпочтительные поля допусков.

Таблица 3

Поля допусков валов для номинальных размеров свыше 500 до 10000 мм

Квалитет	Основные отклонения валов
Квалитет	b	с	h	j_s	k	t
10			h10	j_s10	k10
10			Св. 1250
11			h11	j_s11	k11	t11 До 3150
12	b12	с12	h12	j_s12	k12	t12 До 3150
12	До 3150		h12	j_s12	k12	t12 До 3150
13	b13	с13	h13	j_s13	k13
13	До 3150		h13	j_s13	k13
14			h14	j_s14	k14
15			h15	j_s15	k15
16			h16	j_s16	k16
17			h17	j_s17	k17

Примечания:

2. Прямоугольной рамкой обозначены предпочтительные поля допусков.

Таблица 4

Предельные отклонения валов для номинальных размеров до 500 мм

мм

Интервал размеров

Поля допусков валов

h11

j_s11

k11

b12

c12

h12

j_s12

k12

za12

zc12

ze12

a13

До 3

-0,14

-0,24

-0,06

-0,16

-0,10

±0,05

+0,10

+0,13

+0,03

+0,16

+0,06

+0,19

+0,09

-0,27

-0,41

Св. 3 до 6

-0,14

-0,26

-0,07

-0,19

-0,12

±0,06

+0,12

+0,16

+0,04

+0,20

+0,08

+0,24

+0,12

-0,27

-0,45

» 6 » 10

-0,15

-0,30

-0,08

-0,23

-0,15

±0,07

+0,15

+0,20

+0,05

+0,25

+0,10

+0,30

+0,15

-0,28

-0,50

» 10 » 14

-0,15

-0,33

-0,09

-0,27

-0,18

±0,09

+0,18

+0,24

+0,06

+0,31

+0,13

+0,39

+0,21

-0,29

-0,56

» 14 » 18

+0,26

+0,08

+0,33

+0,15

+0,42

+0,24

» 18 » 24

-0,16

-0,37

-0,11

-0,32

-0,21

±0,10

+0,21

+0,31

+0,10

+0,40

+0,19

+0,51

+0,30

-0,30

-0,63

» 24 » 30

+0,33

+0,12

+0,43

+0,22

+0,55

+0,34

» 30 » 40

-0,17

-0,42

-0,12

-0,37

-0,25

±0,12

+0,25

+0,40

+0,15

+0,52

+0,27

+0,68

+0,43

-0,31

-0,70

Св. 40 до 50

-0,18

-0,43

-0,13

-0,38

-0,25

±0,12

+0,25

+0,43

+0,18

+0,57

+0,32

+0,77

+0,52

-0,32

-0,71

» 50 » 65

-0,19

±0,09

+0,19

-0,19

-0,49

-0,14

-0,44

-0,30

±0,15

+0,30

+0,53

+0,23

+0,70

+0,40

-0,34

-0,80

» 65 » 80

-0,20

-0,50

-0,15

-0,45

+0,57

+0,27

+0,78

+0,48

-0,36

-0,82

» 80 » 100

-0,22

±0,11

+0,22

-0,22

-0,57

-0,17

-0,52

-0,35

±0,17

+0,35

+0,66

+0,33

+0,93

+0,58

-0,38

-0,92

» 100 » 120

-0,24

-0,59

-0,18

-0,53

+0,75

+0,40

+1,04

+0,69

-0,41

-0,95

» 120 » 140

-0,25

±0,12

+0,25

-0,26

-0,66

-0,20

-0,60

-0,40

±0,20

+0,40

-0,46

-1,09

» 140 » 160

-0,28

-0,68

-0,21

-0,61

-0,52

-1,15

» 160 » 180

-0,31

-0,71

-0,23

-0,63

-0,58

-1,21

Св. 180 до 200

-0,29

±0,14

+0,29

-0,34

-0,80

-0,24

-0,70

-0,46

±0,23

+0,46

-0,66

-1,38

» 200 » 225

-0,38

-0,84

-0,26

-0,72

-0,74

-1,46

» 225 » 250

-0,42

-0,88

-0,28

-0,74

-0,82

-1,54

» 250 » 280

-0,32

±0,16

+0,32

-0,48

-1,00

-0,30

-0,82

-0,52

±0,26

+0,52

-0,92

-1,73

» 280 » 315

-0,54

-1,06

-0,33

-0,85

-1,05

-1,86

» 315 » 355

-0,36

±0,18

+0,36

-0,60

-1,17

-0,36

-0,93

-0,57

±0,28

+0,57

-1,20

-2,09

» 355 » 400

-0,68

-1,25

-0,40

-0,97

-1,35

-2,24

» 400 » 450

-0,40

±0,20

+0,40

-0,76

-1,39

-0,44

-1,07

-0,63

±0,31

+0,63

-1,50

-2,47

» 450 » 500

-0,84

-1,47

-0,48

-1,11

-1,65

-2,62

Продолжение табл. 4

мм

Интервал размеров

Поля допусков валов

b13

h13

j_s13

k13

t13

y13

za13

zc13

ze13

a14

b14

h14

До 3

-0,14

-0,28

-0,14

±0,07

+0,14

+0,17

+0,03

+0,20

+0,06

+0,23

+0,09

-0,27

-0,52

-0,14

-0,39

-0,25

Св. 3 до 6

-0,14

-0,32

-0,18

±0,09

+0,18

+0,22

+0,04

+0,26

+0,08

+0,30

+0,12

-0,27

-0,57

-0,14

-0,44

-0,30

» 6 » 10

-0,15

-0,37

-0,22

±0,11

+0,22

+0,27

+0,05

+0,32

+0,10

+0,37

+0,15

-0,28

-0,64

-0,15

-0,51

-0,36

» 10 » 14

-0,15

-0,42

-0,27

±0,13

+0,27

+0,33

+0,06

+0,40

+0,13

+0,48

+0,21

-0,29

-0,72

-0,15

-0,58

-0,43

» 14 » 18

+0,35

+0,08

+0,42

+0,15

+0,51

+0,24

» 18 » 24

-0,16

-0,49

-0,33

±0,16

+0,33

+0,39

+0,06

+0,43

+0,10

+0,52

+0,19

+0,63

+0,30

-0,30

-0,82

-0,16

-0,68

-0,52

» 24 » 30

+0,40

+0,07

+0,45

+0,12

+0,55

+0,22

+0,67

+0,34

» 30 » 40

-0,17

-0,56

-0,39

±0,19

+0,39

+0,48

+0,09

+0,54

+0,15

+0,66

+0,27

+0,82

+0,43

-0,31

-0,93

-0,17

-0,79

-0,62

Св. 40 до 50

-0,18

-0,57

-0,39

±0,19

+0,39

+0,50

+0,11

+0,57

+0,18

+0,71

+0,32

+0,91

+0,52

-0,32

-0,94

-0,18

-0,80

-0,62

» 50 » 65

-0,19

-0,65

-0,46

±0,23

+0,46

+0,53

+0,07

+0,60

+0,14

+0,69

+0,23

+0,86

+0,40

-0,34

-1,08

-0,19

-0,93

-0,74

» 65 » 80

-0,20

-0,66

+0,63

+0,17

+0,73

+0,27

+0,94

+0,48

-0,36

-1,10

-0,20

-0,94

» 80 » 100

-0,22

-0,76

-0,54

±0,27

+0,54

+0,63

+0,09

+0,75

+0,21

+0,87

+0,33

+1,12

+0,58

-0,38

-1,25

-0,22

-1,09

-0,87

» 100 » 120

-0,24

-0,78

+0,64

+0,10

+0,79

+0,25

+0,94

+0,40

+1,23

+0,69

-0,41

-1,28

-0,24

-1,11

» 120 » 140

-0,26

-0,89

-0,63

±0,31

+0,63

+0,75

+0,12

+0,93

+0,30

+1,10

+0,47

-0,46

-1,46

-0,26

-1,26

-1,00

» 140 » 160

-0,28

-0,91

+0,76

+0,13

+0,97

+0,34

+1,16

+0,53

-0,52

-1,52

-0,28

-1,28

» 160 » 180

-0,31

-0,94

+0,78

+0,15

+1,01

+0,38

+1,23

+0,60

-0,58

-1,58

-0,31

-1,31

Св. 180 до 200

-0,34

-1,06

-0,72

±0,36

+0,72

+0,89

+0,17

+1,14

+0,42

+1,39

+0,67

-0,66

-1,81

-0,34

-1,49

-1,15

» 200 » 225

-0,38

-1,10

+0,90

+0,18

+1,19

+0,47

+1,46

+0,74

-0,74

-1,89

-0,38

-1,53

» 225 » 250

-0,42

-1,14

+0,92

+0,20

+1,24

+0,52

+1,54

+0,82

-0,82

-1,97

-0,42

-1,57

» 250 » 280

-0,48

-1,29

-0,81

±0,40

+0,81

+1,03

+0,22

+1,39

+0,58

-0,92

-2,22

-0,48

-1,78

-1,30

» 280 » 315

-0,54

-1,35

+1,05

+0,24

+1,46

+0,65

-1,05

-2,35

-0,54

-1,84

» 315 » 355

-0,60

-1,49

-0,89

±0,44

+0,89

+1,16

+0,27

+1,62

+0,73

-1,20

-2,60

-0,60

-2,00

-1,40

» 355 » 400

-0,68

-1,57

+1,18

+0,29

+1,71

+0,82

-1,35

-2,75

-0,68

-2,08

» 400 » 450

-0,76

-1,73

-0,97

±0,48

+0,97

+1,30

+0,33

+1,89

+0,92

-1,50

-3,05

-0,76

-2,31

-1,55

» 450 » 500

-0,84

-1,81

+1,33

+0,36

+1,97

+1,00

-1,65

-3,20

-0,84

-2,39

Продолжение табл. 4

мм

Интервал размеров

Поля допусков валов

j_s14

k14

h15

j_s15

k15

h16

j_s16

k16

h17

j_s17

h18

j_s18

До 3

±0,12

+0,25

-0,40

±0,20

+0,40

-0,60

±0,30

+0,60

-1,00

±0,50

-1,40

±0,70

Св. 3 до 6

±0,15

+0,30

-0,48

±0,24

+0,48

-0,75

±0,37

+0,75

-1,20

±0,60

-1,80

±0,90

» 6 » 10

±0,18

+0,36

-0,58

±0,29

+0,58

-0,90

±0,45

+0,90

-1,50

±0,75

-2,20

±1,10

» 10 » 14

±0,21

+0,43

-0,70

±0,35

+0,70

-1,10

±0,55

+1,10

-1,80

±0,90

-2,70

±1,35

» 14 » 18

» 18 » 24

±0,25

+0,52

-0,84

±0,42

+0,84

-1,30

±0,65

+1,30

-2,10

±1,05

-3,30

±1,65

» 24 » 30

» 30 » 40

±0,31

+0,62

-1,00

±0,50

+1,00

-1,60

±0,80

+1,60

-2,50

±1,25

-3,90

±1,95

Св. 40 до 50

±0,31

+0,62

-1,00

±0,50

+1,00

-1,60

±0,80

+1,60

-2,50

±1,25

-3,90

±1,95

» 50 » 65

±0,37

+0,74

-1,20

±0,60

+1,20

-1,90

±0,95

+1,90

-3,00

±1,5

-4,60

±2,30

» 65 » 80

» 80 » 100

±0,43

+0,87

-1,40

±0,70

+1,40

-2,20

±1,10

+2,20

-3,50

±1,75

-5,40

±2,70

» 100 » 120

» 120 » 140

±0,50

+1,00

-1,60

±0,80

+1,60

-2,50

±1,25

+2,50

-4,00

±2,00

-6,30

±3,15

» 140 » 160

» 160 » 180

Св. 180 до 200

±0,57

+1,15

-1,85

±0,92

+1,85

-2,90

±1,45

+2,90

-4,60

±2,30

-7,20

±3,60

» 200 » 225

» 225 » 250

» 250 » 280

±0,65

+1,30

-2,10

±1,05

+2,10

-3,20

±1,60

+3,20

-5,20

±2,60

-8,10

±4,05

» 280 » 315

» 315 » 355

±0,70

+1,40

-2,30

±1,15

+2,30

-3,60

±1,80

+3,60

-5,70

±2,85

-8,90

±4,45

» 355 » 400

» 400 » 450

±0,77

+1,55

-2,50

±1,25

+2,50

-4,00

±2,00

+4,00

-6,30

±3,15

-9,70

±4,85

» 450 » 500

Таблица 5

Предельные отклонения валов для номинальных размеров свыше 500 до 10000 мм

мм

Интервал размеров

Поля допусков валов

h10

j_s10

k10

h11

j_s11

k11

t11

b12

c12

h12

j_s12

k12

t12

b13

c13

Св. 500 до 560

-0,44

±0,22

+0,44

+0,84

+0,40

-1,00

-1,70

-0,52

-1,22

-0,70

±0,35

+0,70

+1,10

+0,40

-1,00

-2,10

-0,52

-1,62

» 560 » 630

+0,89

+0,45

-0,58

-1,28

+1,15

+0,45

-0,58

-1,68

» 630 » 710

-0,50

±0,25

+0,50

+1,00

+0,50

-1,30

-2,10

-0,64

-1,44

-0,80

±0,40

+0,80

+1,30

+0,50

-1,30

-2,55

-0,64

-1,89

» 710 » 800

+1,06

+0,56

-0,70

-1,50

+1,36

+0,56

-0,70

-1,95

» 800 » 900

-0,56

±0,28

+0,56

+1,18

+0,62

-1,60

-2,50

-0,78

-1,68

-0,90

±0,45

+0,90

+1,52

+0,62

-1,60

-3,00

-0,78

-2,18

» 900 » 1000

+1,24

+0,68

-0,86

-1,76

+1,58

+0,68

-0,86

-2,26

» 1000 » 1120

-0,66

±0,33

+0,66

+1,44

+0,78

-2,00

-3,05

-0,94

-1,99

-1,05

±0,52

+1,05

+1,83

+0,78

-2,00

-3,65

-0,94

-2,59

» 1120 » 1250

+1,50

+0,84

-1,05

-2,10

+1,89

+0,84

-1,05

-2,70

» 1250 » 1400

-0,50

±0,25

+0,50

-0,78

±0,39

+0,78

+1,74

+0,96

-2,50

-3,75

-1,15

-2,40

-1,25

±0,62

+1,25

+2,21

+0,96

-2,50

-4,45

-1,15

-3,10

» 1400 » 1600

+1,83

+1,05

-1,30

-2,55

+2,30

+1,05

-1,30

-3,25

Св. 1600 до 1800

-0,60

±0,30

+0,60

-0,92

±0,46

+0,92

+2,12

+1,20

-3,20

-4,70

-1,45

-2,95

-1,50

±0,75

+1,50

+2,70

+1,20

-3,20

-5,50

-1,45

-3,75

» 1800 » 2000

+2,27

+1,35

-1,60

-3,10

+2,85

+1,35

-1,60

-3,90

» 2000 » 2240

-0,70

±0,35

+0,70

-1,10

±0,55

+1,10

+2,60

+1,50

-4,00

-5,75

-1,80

-3,55

-1,75

±0,87

+1,75

+3,25

+1,50

-4,00

-6,80

-1,80

-4,60

» 2240 » 2500

+2,75

+1,65

-2,00

-3,75

+3,40

+1,65

-2,00

-4,80

» 2500 » 2800

-0,86

±0,43

+0,86

-1,35

±0,67

+1,35

+3,25

+1,90

-5,00

-7,10

-2,20

-4,30

-2,10

±1,05

+2,10

+4,00

+1,90

-5,00

-8,30

-2,20

-5,50

» 2800 » 3150

+3,45

+2,10

-2,50

-4,60

+4,20

+2,10

-2,50

-5,80

» 3150 » 4000

-1,05

±0,52

+1,05

-1,65

±0,82

+1,65

-2,60

±1,30

+2,60

» 4000 » 5000

-1,30

±0,65

+1,30

-2,00

±1,00

+2,00

-3,20

±1,60

+3,20

» 5000 » 6300

-1,55

±0,77

+1,55

-2,50

±1,25

+2,50

-4,00

±2,00

+4,00

» 6300 » 8000

-1,95

±0,97

+1,95

-3,10

±1,55

+3,10

-4,90

±2,45

+4,90

» 8000 » 10000

-2,40

±1,20

+2,40

-3,80

±1,90

+3,80

-6,00

±3,00

+6,00

Продолжение табл. 5

мм

Интервал размеров

Поля допусков валов

h13

j_s13

k13

h14

j_s14

k14

h15

j_s15

k15

h16

j_s16

k16

h17

j_s17

Св. 500 до 560

-1,10

±0,55

+1,10

-1,75

±0,87

+1,75

-2,8

±1,4

+2,8

-4,4

±2,2

+4,4

-7,0

±3,5

» 560 » 630

» 630 » 710

-1,25

±0,62

+1,25

-2,00

±1,00

+2,00

-3,2

±1,6

+3,2

-5,0

±2,5

+5,0

-8,0

±4,0

» 710 » 800

» 800 » 900

-1,40

±0,70

+1,40

-2,30

±1,15

+2,30

-3,6

±1,8

+3,6

-5,6

±2,8

+5,6

-9,0

±4,5

» 900 » 1000

» 1000 » 1120

-1,65

±0,82

+1,65

-2,60

±1,30

+2,60

-4,2

±2,1

+4,2

-6,6

±3,3

+6,6

-10,5

±5,25

» 1120 » 1250

» 1250 » 1400

-1,95

±0,97

+1,95

-3,10

±1,55

+3,10

-5,0

±2,5

+5,0

-7,8

±3,9

+7,8

-12,5

±6,25

» 1400 » 1600

Св. 1600 до 1800

-2,30

±1,15

+2,30

-3,70

±1,85

+3,70

-6,0

±3,0

+6,0

-9,2

±4,6

+9,2

-15,0

±7,5

» 1800 » 2000

» 2000 » 2240

-2,80

±1,40

+2,80

-4,40

±2,20

+4,40

-7,0

±3,5

+7,0

-11,0

±5,5

+11,0

-17,5

±8,75

» 2240 » 2500

» 2500 » 2800

-3,30

±1,65

+3,30

-5,40

±2,70

+5,40

-8,6

±4,3

+8,6

-13,5

±6,75

+13,5

-21,0

±10,5

» 2800 » 3150

» 3150 » 4000

-4,10

±2,05

+4,40

-6,60

±3,30

+6,60

-10,5

±5,25

+10,5

-16,5

±8,25

+16,5

-26,0

±13,0

» 4000 » 5000

-5,00

±2,50

+5,00

-8,00

±4,0

+8,00

-13,0

±6,50

+13,0

-20,0

±10,0

+20,0

-32,0

±16,0

» 5000 » 6300

-6,20

±3,10

+6,20

-9,80

±4,9

+9,80

-15,5

±7,75

+15,5

-25,0

±12,5

+25,0

-40,0

±20,0

» 6300 » 8000

-7,60

±3,80

+7,60

-12,0

±6,0

+12,0

-19,5

±9,75

+19,5

-31,0

±15,5

+31,0

-49,0

±24,5

» 8000 » 10000

-9,40

±4,70

+9,40

-15,0

±7,5

+15,0

-24,0

±12,0

+24,0

-38,0

±19,0

+38,0

-60,0

±30,0

ПРИЛОЖЕНИЕ 1

Справочное

Значения допусков линейных размеров

мм

Интервал размеров	Квалитет
Интервал размеров	10	11	12	13	14	15	16	17	18
До 3	-	-	0,10	0,14	0,25	0,40	0,60	1,0	1,4
Св. 3 до 6	-	-	0,12	0,18	0,30	0,48	0,75	1,2	1,8
» 6 » 10	-	-	0,15	0,22	0,36	0,58	0,90	1,5	2,2
» 10 » 18	-	-	0,18	0,27	0,43	0,70	1,10	1,8	2,7
» 18 » 30	-	-	0,21	0,33	0,52	0,84	1,30	2,1	3,3
» 30 » 50	-	-	0,25	0,39	0,62	1,00	1,60	2,5	3,9
» 50 » 80	-	0,19	0,30	0,46	0,74	1,20	1,90	3,0	4,6
» 80 » 120	-	0,22	0,35	0,54	0,87	1,40	2,20	3,5	5,4
» 120 » 180	-	0,25	0,40	0,63	1,00	1,60	2,50	4,0	6,3
Св. 180 до 250	-	0,29	0,46	0,72	1,15	1,85	2,90	4,6	7,2
» 250 » 315	-	0,32	0,52	0,81	1,30	2,10	3,20	5,2	8,1
» 315 » 400	-	0,36	0,57	0,89	1,40	2,30	3,60	5,7	8,9
» 400 » 500	-	0,40	0,63	0,97	1,55	2,50	4,00	6,3	9,7
» 500 » 630	-	0,44	0,70	1,10	1,75	2,80	4,40	7,0	-
» 630 » 800	-	0,50	0,80	1,25	2,00	3,20	5,00	8,0	-
» 800 » 1000	-	0,56	0,90	1,40	2,30	3,60	5,60	9,0	-
» 1000 » 1250	-	0,66	1,05	1,65	2,60	4,20	6,60	10,5	-
Св. 1250 до 1600	0,50	0,78	1,25	1,95	3,10	5,00	7,80	12,5	-
» 1600 » 2000	0,60	0,92	1,50	2,30	3,70	6,00	9,20	15,0	-
» 2000 » 2500	0,70	1,10	1,75	2,80	4,40	7,00	11,00	17,5	-
» 2500 » 3150	0,86	1,35	2,10	3,30	5,40	8,60	13,50	21,0	-
» 3150 » 4000	1,05	1,65	2,60	4,10	6,60	10,50	16,50	26,0	-
» 4000 » 5000	1,30	2,00	3,20	5,00	8,00	13,00	20,00	32,0	-
» 5000 » 6300	1,55	2,50	4,00	6,20	9,80	15,50	25,00	40,0	-
» 6300 » 8000	1,95	3,10	4,90	7,60	12,00	19,50	31,00	49,0	-
» 8000 » 10000	2,40	3,80	6,00	9,40	15,00	24,00	38,00	60,0

ПРИЛОЖЕНИЕ 2

Справочное

Значения основных отклонений валов для размеров до 500 мм

Интервал размеров	Верхнее отклонение es				j_s	Нижнее отклонение ei
Интервал размеров	a	b	c	h	j_s	k	t	y	za	zc	ze
До 3	-0,27	-0,14	-0,06	0	Предельные отклонения	0	-	-	+0,03	+0,06	+009
Св. 3 до 6	-0,27	-0,14	-0,07	0		0	-	-	+0,04	+0,08	+0,12
» 6 » 10	-0,28	-0,15	-0,08	0		0	-	-	+0,05	+0,10	+0,15
» 10 » 14	-0,29		-0,09				-	-	+0,06	+0,13	+0,21
» 14 » 18	-0,29		-0,09				-	-	+0,08	+0,15	+0,24
» 18 » 24	-0,30	-0,16	-0,11	0		0	-	+0,06	+0,10	+0,19	+0,30
» 24 » 30	-0,30	-0,16	-0,11	0		0	-	+0,07	+0,12	+0,22	+0,34
» 30 » 40	-0,31	-0,17	-0,12	0		0	-	+0,09	+0,15	+0,27	+0,43
Св. 40 до 50	-0,32	-0,18	-0,13	0		0	-	+0,11	+0,18	+0,32	+0,52
» 50 » 65	-0,34	-0,19	-0,14	0		0	+0,07	+0,14	+0,23	+0,40	-
» 65 » 80	-0,36	-0,20	-0,15	0		0	+0,07	+0,17	+0,27	+0,48	-
» 80 » 100	-0,38	-0,22	-0,17	0		0	+0,09	+0,21	+0,33	+0,58	-
» 100 » 120	-0,41	-0,24	-0,18	0		0	+0,10	+0,25	+0,40	+0,69	-
» 120 » 140	-0,46	-0,26	-0,20	0		0	+0,12	+0,30	+0,47	-	-
» 140 » 160	-0,52	-0,28	-0,21				+0,13	+0,34	+0,53	-	-
» 160 » 180	-0,58	-0,31	-0,23				+0,15	+0,38	+0,60	-	-
Св. 180 до 200	-0,66	-0,34	-0,24	0		0	+0,17	+0,42	+0,67	-	-
» 200 » 225	-0,74	-0,38	-0,26				+0,18	+0,47	+0,74	-	-
» 225 » 250	-0,82	-0,42	-0,28				+0,20	+0,52	+0,82	-	-
» 250 » 280	-0,92	-0,48	-0,30	0		0	+0,22	+0,58	-	-	-
» 280 » 315	-1,05	-0,54	-0,33	0		0	+0,24	+0,65	-	-	-
» 315 » 355	-1,20	-0,60	-0,36	0		0	+0,27	+0,73	-	-	-
» 355 » 400	-1,35	-0,68	-0,40	0		0	+0,29	+0,82	-	-	-
» 400 » 450	-1,50	-0,76	-0,44	0		0	+0,33	+0,92	-	-	-
» 450 » 500	-1,65	-0,84	-0,48	0		0	+0,36	+1,00	-	-	-

ПРИЛОЖЕНИЕ 3

Справочное

Значения основных отклонений валов для размеров свыше 500 до 10000 мм

мм

Интервал размеров	Верхнее отклонение es			j_s	Нижнее отклонение ei
Интервал размеров	b	c	k	j_s	k	t
Св. 500 до 560	-1,00	-0,52	0	Предельные отклонения	0	+0,40
» 560 » 630	-1,00	-0,58	0		0	+0,45
» 630 » 710	-1,30	-0,64	0		0	+0,50
» 710 » 800	-1,30	-0,70	0		0	+0,56
» 800 » 900	-1,60	-0,78	0		0	+0,62
» 900 » 1000	-1,60	-0,86	0		0	+0,68
» 1000 » 1120	-2,00	-0,94	0		0	+0,78
» 1120 » 1250	-2,00	-1,05	0		0	+0,84
» 1250 » 1400	-2,50	-1,15	0		0	+0,96
» 1400 » 1600	-2,50	-1,30	0		0	+1,05
Св. 1600 до 1800	-3,20	-1,45	0		0	+1,20
» 1800 » 2000	-3,20	-1,60	0		0	+1,35
» 2000 » 2240	-4,00	-1,80	0		0	+1,50
» 2240 » 2500	-4,00	-2,00	0		0	+1,65
» 2500 » 2800	-5,00	-2,20	0		0	+1,90
» 2800 » 3150	-5,00	-2,50	0		0	+2,10
» 3150 » 4000	-	-	0		0	-
» 4000 » 5000	-	-	0		0	-
» 5000 » 6300	-	-	0		0	-
» 6300 » 8000	-	-	0		0	-
» 8000 » 10000	-	-	0		0	-

ПРИЛОЖЕНИЕ 4

Рекомендуемое

ПОСАДКИ

1. Настоящее приложение устанавливает рекомендуемые посадки в соединениях деталей и сборочных единиц из древесины и древесных материалов, а также содержит рекомендации по образованию других посадок из полей допусков валов и основных отверстий (H) по настоящему стандарту.

2. Посадки в соединениях деталей и сборочных единиц из древесины и древесных материалов (соединения на одинарные цельные или вставные шипы, в паз и гребень, в паз, на рейку и т.п.) рекомендуется выбирать из табл. 1 настоящего приложения.

Критерием выбора той или иной посадки должны быть указанные в табл. 1 для каждой посадки в зависимости от ее номинального размера вероятностные предельные зазоры или натяги в соединении, обеспечивающие требуемую прочность, плотность или подвижность соединяемых составных частей изделия.

В первую очередь рекомендуется применять предпочтительные посадки, указанные в табл. 1 в прямоугольных рамках.

3. Образование посадок

3.1. Посадки образовывают сочетаниями полей допусков валов и основных отверстий (Н) по настоящему стандарту. При образовании посадок допуски отверстия и вала могут быть одинаковыми (одного квалитета) или разными. При разных допусках отверстия и вала в посадке рекомендуется, чтобы больший допуск был у отверстия, и допуски отверстия и вала отличались не более чем на два квалитета.

3.2. Вероятностные предельные зазоры или натяги в посадках рассчитывают в такой последовательности.

3.2.1. Определяют среднее значение зазора (S_c) или натяга (N_s) в соединении по формулам, указанным в табл. 2 настоящего приложения.

3.2.2. Вероятностный допуск посадки, мм (IT_{пос.вер}) вычисляют по формуле

где IТ_о - допуск отверстия;

IT_в - допуск вала.

3.2.3. Вероятностные предельные зазоры (S_max_в_ep, S_min_в_ep) или натяги (N_max_в_ep, N_min_в_ep) вычисляют по формулам:

для посадок с зазорами:

;

для переходных посадок:

при N_max > S_max

Таблица 1

Рекомендуемые посадки

мм

Интервал размеров

Посадки

H13

а13

H13

b13

H13

h13

H14

h14

H13

j_s13

H14

j_s14

H13

k13

H14

k14

H13

za13

H13

zc12

H13

zc13

H13

ze12

H13

ze13

Вероятностные предельные зазоры «-» и натяги «+»

До 3

-0,31

-0,51

-0,18

-0,38

-0,04

-0,24

-0,07

-0,43

+0,03

-0,17

+0,06

-0,30

+0,10

-0,10

+0,18

-0,18

+0,13

-0,07

+0,13

-0,05

+0,16

-0,04

+0,16

-0,02

+0,19

-0,01

Св. 3 до 6

-0,32

-0,58

-0,19

-0,45

-0,05

-0,31

-0,09

-0,51

+0,04

-0,22

+0,06

-0,36

+0,13

-0,13

+0,21

-0,21

+0,17

-0,09

+0,16

-0,06

+0,21

-0,05

+0,20

-0,02

+0,25

-0,01

» 6 » 10

-0,34

-0,66

-0,21

-0,53

-0,06

-0,38

-0,10

-0,62

+0,05

-0,27

+0,08

-0,44

+0,16

-0,16

+0,26

-0,26

+0,21

-0,11

+0,20

-0,07

+0,26

-0,06

+0,25

-0,02

+0,31

-0,01

» 10 » 14

-0,37

-0,23

-0,08

-0,13

+0,06

+0,09

+0,19

+0,30

+0,25

-0,13

+0,25

-0,08

+0,32

-0,06

+0,33

+0,40

+0,02

» 14 » 18

-0,75

-0,61

-0,46

-0,73

-0,32

-0,51

-0,19

-0,30

+0,27

-0,11

+0,27

-0,06

+0,34

-0,04

+0,36

+0,03

+0,43

+0,05

» 18 » 24

-0,40

-0,26

-0,10

-0,15

+0,07

+0,11

+0,23

+0,37

+0,33

-0,13

+0,33

-0,07

+0,42

-0,04

+0,44

+0,04

+0,53

+0,07

» 24 » 30

-0,86

-0,72

-0,56

-0,89

-0,39

-0,65

-0,23

-0,37

+0,35

-0,11

+0,36

-0,04

+0,45

-0,01

+0,47

+0,07

+0,58

+0,12

Примечание. Прямоугольной рамкой обозначены предпочтительные посадки.

при S_max > N_max

;

для посадок с натягом:

Таблица 2

Формулы зазоров и натягов

Тип посадки	Формулы для расчета среднего зазора (S_c) и натяга (N_c)	Формулы для расчета предельных зазоров (наибольшего S_max и наименьшего S_min) и натягов (наибольшего N_max и наименьшего N_min)
Посадка с зазором		S_max = ES - ei S_min = -es N_max = es N_min = ei - ES, где ES - верхнее отклонение отверстия; ei - нижнее отклонение вала; es - верхнее отклонение вала. Примечание. Значения, предельных отклонений ES, ei и es подставлять в формулы с учетом их знаков
Переходная посадка	При N_max > S_max , При S_max > N_max
Посадка с натягом

(Измененная редакция, Изм. № 1).

СОДЕРЖАНИЕ

1. Общие положения. 2

2. Квалитеты и допуски. 2

3. Поля допусков и предельные отклонения. 2

4. Посадки. 3

Приложение 1. Значения допусков линейных размеров. 12

Приложение 2. Значения основных отклонений валов для размеров до 500 мм.. 12

Приложение 3. Значения основных отклонений валов для размеров свыше 500 до 10000 мм.. 13

Приложение 4. Посадки. 13

Информационная система«Ёшкин Кот»

Информационная система
«Ёшкин Кот»
