ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ

Основные параметры и размеры

ГОСТ 8823-85

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ

Основные параметры и размеры

Electric goods lifts. Basic parameters
and dimensions

ГОСТ
8823-85

(CT СЭВ 4326-83)

Дата введения 01.01.86

1. Настоящий стандарт распространяется на электрические грузовые лифты общего назначения (далее - лифты): обычные, с монорельсом, выжимные и тротуарные, устанавливаемые в общественных зданиях и зданиях промышленных предприятий.

Лифты с наружной кнопочной простой системой управления предназначены для подъема и спуска только грузов. Лифты с внутренней кнопочной простой системой управления (лифты для работы с проводником) и лифты со смешанной простой системой управления предназначены для подъема и спуска разновременно грузов и пассажиров.

Примечание. Лица, сопровождающие груз, не являются пассажирами.

Стандарт соответствует CT СЭВ 4326-83 в части, указанной в приложении 1, и международному стандарту ИСО 4190/2 в части грузоподъемности, номинальной скорости, размеров кабины, ширины дверей кабины и шахты.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в приложении 2.

2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011.

3. Основные параметры лифтов должны соответствовать указанным в табл. 1.

4. Лифты обычные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты грузоподъемностью 5000 кг допускается изготавливать до 01.01.94.

Таблица 1

Вид лифта

Грузоподъемность, кг

Номинальная скорость,

м/с

Высота подъема, м, не более

Число остановок, не более

Питающая электрическая сеть

Обычный

400*

0,4; 0,63; 1,0

75

20

Род тока: переменный, трехфазный

Номинальная частота, Гц: 50; 60**.

Номинальное напряжение, В:

- при частоте 50 Гц:

220, 240**, 380, 415**;

- при частоте 60 Гц:

220, 230, 240, 254, 380, 400, 415, 440

500

0,5

630

0,4; 0,63; 1,0

1000

0,4; 0,5; 0,63*; 1,0

1600

0,4; 0,63*

45

14

2000

0,4; 0,5; 0,63*

2500

0,25*; 0,4

3200

0,5

4000; 5000; 6300

0,25

С монорельсом

1000

0,4; 0,5

45

12

Род тока: переменный, трехфазный

Номинальная частота, Гц: 50; 60**

Номинальное напряжение, В:

- при частоте 50 Гц:

220, 240**, 380, 415**;

 - при частоте 60 Гц:

220, 230, 240, 254, 380, 400, 415, 440

2000

0,5

2500

0,4

3200

0,5

Выжимной

500

0,5

25

8

630

0,4

1000

0,4; 0,5

1600

0,4

2000

0,4; 0,5

2500

0,4

3200

0,5

Тротуарный

500

0,18

6,5

3

630

0,2

*Лифты изготавливают по согласованию с изготовителем.

**Для лифтов, поставляемых на экспорт. Изготовление - по согласованию с изготовителем.

Лифты выжимные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с допускается изготавливать до 01.01.94.

Лифты с монорельсом грузоподъемностью 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты тротуарные грузоподъемностью 500 кг допускается изготавливать до 01.01.94.

5. Отклонение рабочей скорости лифта не должно превышать ±15 % значения номинальной скорости, указанной в табл. 1.

6. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.

7. Основные размеры (внутренние) кабин, шахт и машинных помещений лифтов обычных, с монорельсом и выжимных должны соответствовать указанным в табл. 3, 4 и на черт. 1, 2.

Основные размеры (внутренние) платформы, шахты и машинного помещения лифтов тротуарных должны соответствовать указанным в табл. 5 и на черт. 3, 4.

Чертежи не определяют конструкцию лифтов и их основных частей, расположение машинного помещения (в плане) относительно шахты, расположение входной двери в машинное помещение.

8. Разность диагоналей шахты в плане не должна быть более 25 мм.

9. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3-5.

10. Кабины лифтов с монорельсом должны иметь детали крепления подвесного пути (монорельс и т.п.).

Привалочная плоскость этих деталей должна быть расположена от пола кабины на расстоянии (h-65)±10 мм (h - высота кабины, указанная в табл. 3 и 4).

Кабина лифта с монорельсом должна воспринимать усилие от встроенного в ней подвесного пути с сосредоточенной нагрузкой 500 кг на каждый метр этого пути. При этом суммарная нагрузка на кабину от подвесного пути, деталей его крепления к кабине, грузоподъемных средств и приспособлений, а также подвешенных на них грузов и грузов, размещенных на полу кабины, не должны превышать грузоподъемность лифта.

Примечание. Подвесной путь, детали его крепления к кабине, грузоподъемные средства и приспособления в объем поставки лифта не входят.

Таблица 2

Конструктивный признак основной части лифта

Конструктивное исполнение основной части лифта

обычного

выжимного

с монорельсом

тротуарного

Вид кабины (платформы*)

Непроходная или проходная

Проходная

Конструкция дверей

кабины (платформы)

Горизонтально-раздвижная

Без дверей

шахты

Распашная двухстворчатая

Вид привода дверей

кабины

Ручной

Платформа дверей не имеет

шахты

Ручной

Расположение противовеса относительно кабины

Сбоку

Без противовеса

Вид шахты

Глухая

Расположение машинного помещения относительно шахты

Вверху над шахтой

Сбоку шахты**

Вверху над шахтой

Внизу сбоку шахты

Вид системы управления

Внутренняя кнопочная простая с сигнальным вызовом кабины с каждой погрузочной площадки (для работы с проводником)

Наружная кнопочная простая (для работы без проводника) с управлением с площадки расположения крышки люка шахты с сигнальным вызовом платформы с нижерасположенных погрузочных площадок

Наружная кнопочная простая (для работы без проводника) с управлением: с основной погрузочной площадки с сигнальным вызовом кабины с любой погрузочной площадки; со всех погрузочных площадок

Смешанная простая*** с управлением из кабины и погрузочных площадок (вызывные аппараты) для лифтов, у которых величина полезной площади пола кабины не больше установленной СТ СЭВ 2071 для соответствующей грузоподъемности

-

*У тротуарного лифта.

**Машинное помещение может быть расположено по всей высоте шахты в любом месте при условии расположения его чистого пола не выше отметки пола верхней погрузочной площадки.

Допускается расположение пола машинного помещения ниже уровня нижней остановки.

***Для лифтов, отмеченных в табл. 3 знаком «*».


Таблица 3

Размеры в мм

Грузоподъемность, кг



Номинальная скорость, м/с

Кабина

Шахта

Машинное помещение

Расстояние от боковой стены шахты до оси кабины i

±10

Ширина b

+10

Глубина l

±10

Высота h

+10

Двери кабины (размеры проема)

Ширина b1

+30

Глубина l1

+30

Двери шахты (размеры проема)

Высота строительного проема для установки дверей шахты h5

Разность отметок погрузочных площадок на

Высота шахты от верхней погрузочной площадки h8, не менее

Глубина приямка h9

+25

Ширина b4

Глубина l4

Высота h4

Ширина b2

+15

Высота h2

+10

Ширина b3

-10

Высота h3

-10

одной стороне шахты h6

противоположных сторонах шахты h7, 0 мм или не менее

не менее

не менее

Лифты обычные

400

0,4

1100

1400

2200

1100

2200

2000**

1750**

1100

2200

2450

2600

1200

3600

1300

3400

2800

2750

1050

0,63

1500

1,0

2700

2700

3700

1400

630

0,4

1100*

1400*

2600

1200

3600

1300

0,63

1500

1,0

2700

2700

3700

1400

0,4

1300

1750

1300

2250**

2100**

1300

2600

1200

3600

1300

3650

3150

1150

0,63

1500

1,0

2700

2700

3700

1400

1000

0,4

1300*

1750*

2600

1200

3600

1300

0,63

1500

1,0

2700

2700

3800

1400

0,4

1500

2250

1500

2600**

2600**

1500

2600

1200

3600

1300

4000

3850

1350

0,63

1500

1,0

2700

2700

3800

1400

1600

0,4

1500*

2250*

2600

2600

2600

1200

3600

1400

3450

0,63

1500

0,4

1500

2700

3050

1200

4300

0,63

1500

2000

0,4

1300*

2700*

1200

0,63

1500

0,4

1700

2850

1700

2850*

3200**

1700

1200

4250

4450

1450

0,63

1500

2500

025; 6,4

1700*

2850*

1200

2300

3150

2300

3700

3500

2300

5100

4750

1850

4000

0,25

2300*

3150*

2200***

2300

2200

3700

3500

2300

2200

2450

2600

1200

3800

1400

5100

4950

3450

1850

2600

2600

2600

2850

3000

4200

2500

4050

2200***

2500

2200

4000**

4400**

2500

2200

2450

2600

3800

5400

5850

2000

2600

2600

2600

2850

3000

4200

6300

2500*

4050*

2200***

2200

2200

2450

2600

3800

2600

2600

2600

2850

3000

4200

Лифты с монорельсом

1000

0,4

1500

2250

2700

1500

2700

2600**

2600**

1500

2700

2950

3100

1200

4300

1300

4000

3850

2750

1350

2500

2300

3150

3700

2300

3700

3700

3500

2300

3700

3950

4100

5300

1400

5100

4750

3450

1850

2700

2700

2700

2950

3100

4300

Лифты выжимные

630

0,4

1100*

1400*

2200

1100

2200

2100**

1750**

1100

2200

2450

2600

1200

3600

1500

3000

2500

2400

1150

1300

1750

1300

2350

2100

1300

1250

1000

1300*

1750*

2450

1600

3300

1350

1500

2250

1500

2700**

2600**

1500

2700

1450

1600

1500*

2250*

1700

3700

2750

1500

2700

3050

3000

2000

1500*

2700*

1700

2850

1700

2950**

3200**

1700

3150

1550

2500

1700*

2850*

1800

2300

3150

2300

3700

3500

2300

3450

1850

* Размеры кабин с полезной площадью пола не более установленной «Правилами устройства и безопасной эксплуатации лифтов», утвержденными Госгортехнадзором 11.02.92 (далее - ПУБЭЛ Госгортехнадзора). Лифты с указанными размерами кабины и смешанной системой управления, соответствующие ПУБЭЛ Госгортехнадзора, допускается использовать в качестве пассажирских.

** Размеры шахт, которые обеспечиваются типовыми конструкциями шахт лифтов из сборных железобетонных элементов, поставляемыми подрядными строительными организациями.

*** Лифты изготавливают по согласованию с изготовителем.

Примечания:

1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.

2. Размер b3 - расстояние между створками дверей, открытыми на 90°, или размер ширины проема портальной части двери, если он меньше расстояния между створками.

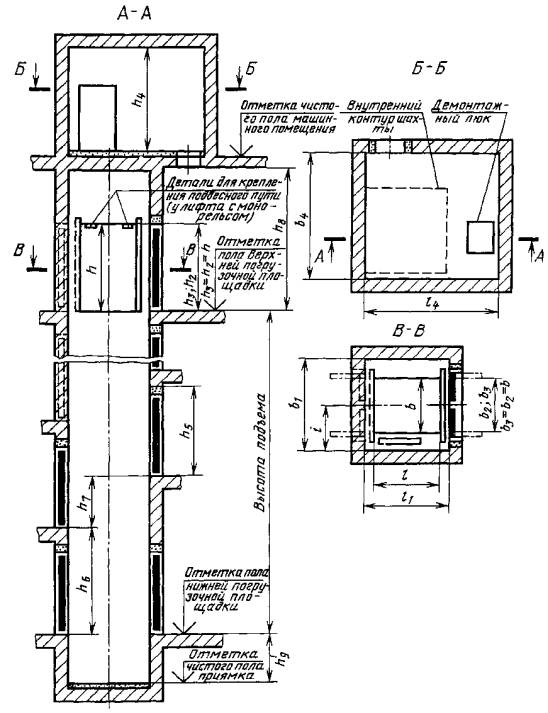

Лифты обычные и с монорельсом

Черт. 1

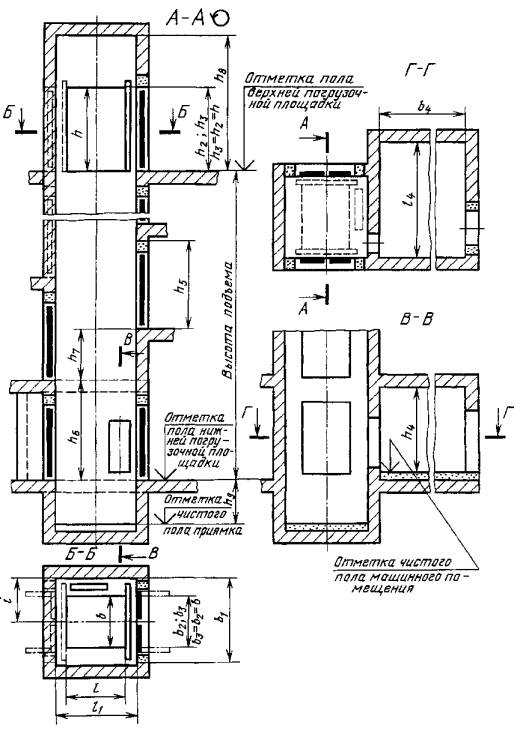

Лифт выжимной

Черт. 2


Таблица 4

Размеры в мм

Грузоподъемность, кг



Номинальная скорость, м/с

Кабина

Шахта

Машинное помещение

Расстояние от боковой стены шахты до оси кабины i

±10



Ширина b

+10

Глубина l

±10

Высота h

+10

Двери кабины (размеры проема)

Ширина b1

+30

Глубина l1

+30

Двери шахты (размеры проема)

Высота строительного проема для установки дверей шахты h5

Разность отметок погрузочных площадок на

Высота шахты от верхней погрузочной площадки h8, не менее

Глубина приямка h9

+25

Ширина b4

Глубина l4

Высота h4



Ширина b2

не менее

Высота h2

+10

Ширина b3

-10

Высота h3

-10

одной стороне шахты h6

противоположных сторонах шахты h7, 0 мм или не менее

не менее

не менее

Лифты обычные



500

0,5

1000

1500

2000

850

2000

1600

1700

850

2000

2250

2600

1200

3300

1250

2750

2700

2750

900



1500

2000

1250

2100

2200

1250

3150

1150



1000

1400

2200

2200

2200

2450

3600



1900

2500

1650

2600

2700

1650

3550

2900

1400



2000

2750

3450

1550

3000

3200

3200

3200

2400

3500

2050

3250

3700

2050

3850

3700

1800



5000

0,25

2900

4000

2400

2450

2400

3750

4200

2450

2400

2650

4000

4150

4200

2050



Лифты выжимные



500

0,5

1000

1500

2000

850

2000

1700

1700

850

2000

2250

2600

1200

3100

1450

3000

2500

2400

975



1500

2000

1250

2200

2200

1250

1225



1000

1400

2000

2200

1250

2200

2250

2200

1250

2200

2450

3300

1550

3300

2700

2400

1275



1900

2500

1650

2750

2700

1650

1525



2000

2850

3400

1650

3700

2750

1625



3200

3000

3200

1750

3200



Лифты с монорельсом



1000

0,5

1900

2500

2700

1650

2700

2600

2700

1650

2700

2950

3100

1200

4300

1250

3800

2900

2750

1400



3700

3700

3700

3950

4100

5300



2000

2700

2700

2750

2700

2950

3100

4300

3450

1550



3700

3700

3700

3950

4100

5300



3000

2700

2700

3200

2700

2950

3100

4300

3200



3700

3700

3700

3950

4100

5300



3200

2400

3500

2700

2050

2700

3250

3700

2050

2700

2950

3100

4300

4300

3700

1800



3700

3700

3700

3950

4100

5300





Примечания:

1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.

2. Размер b3 - расстояние между створками дверей, открытыми на 90°, или размер ширины проема портальной части двери, если он меньше расстояния между створками.

3. Машинное помещение с демонтажным люком должно иметь размеры, указанные в Альбоме (см. п. 12).


Таблица 5

Размеры в мм

Наименование основных частей лифта

Номинальные размеры лифтов грузоподъемностью, кг

Пред. откл.

500

630

Платформа

Ширина b

1000

1100

+10

Глубина l

1500

1400

±10

Высота (в верхней точке дуги) h

2000

2000

±20

Шахта

Ширина b1

1500

1600

+30

Глубина l1

1600

1500

Двери шахты (размеры проема)

Ширина b2

850

1100

-10

Высота h2

2000

2000

+10

Приямок

Ширина b3

1860

2000

+20

Глубина l3

1600

1500

+30

Глубина h3

1250* или 1550**

1000* или 2000**

+25

Расстояние от боковой стены шахты до продольной оси кабины (до оси шахтных дверей) i

750

800

±10

Расстояние от погрузочной площадки с крышкой люка до первой нижележащей погрузочной площадки h1, не менее

2600

2600

-

Машинное помещение

Ширина b4, не менее

2440

2500

-

Глубина l4, не менее

1600

1900

Высота h4, не менее

1850

2200

* Для лифта с подъемом платформы до уровня крышки люка.

** Для лифта с подъемом платформы выше уровня крышки люка.

11. У тротуарных лифтов с подъемом платформы выше уровня крышки люка высоту h5 третьей остановки назначают при заказе лифта и устанавливают:

200-1400 мм - для лифтов со скоростью 0,2 м/с;

400-1000 мм            «                  «             0,18 м/с.

Лифты со скоростью 0,2 м/с должны иметь возможность опускания платформы до уровня крышки люка с остановками на любом уровне при управлении с кнопочного поста, расположенного на верхней погрузочной площадке.

12. Строительная часть проектов лифтов должна соответствовать требованиям Альбома заданий на проектирование строительной части лифтовых установок, утвержденного Всесоюзным объединением «Союзлифтмаш» Минстройдормаша.

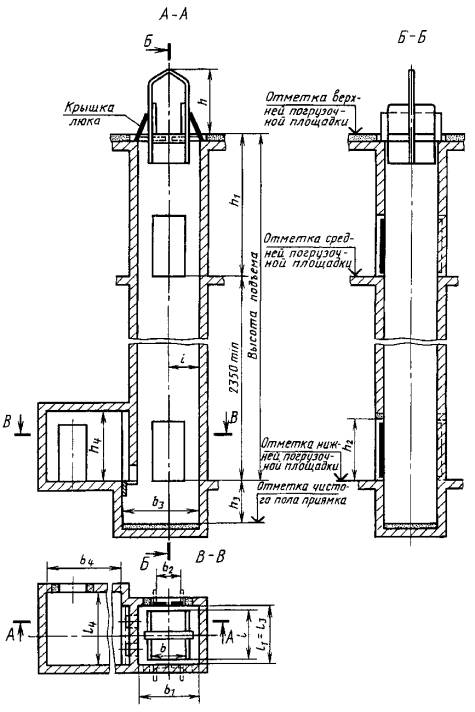

Лифт тротуарный с подъемом платформы до уровня крышки люка

Черт. 3

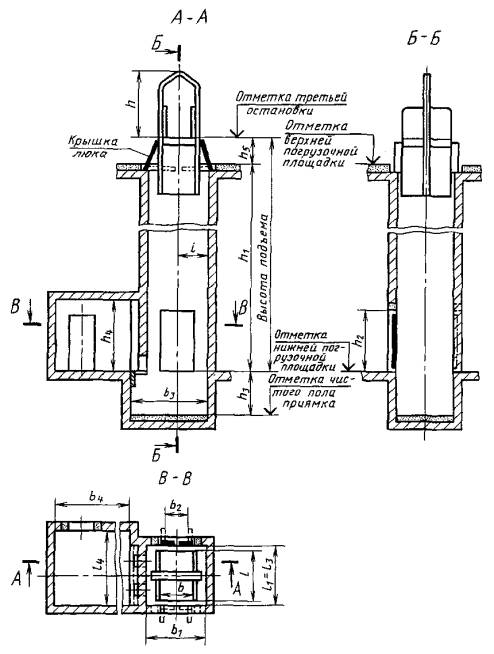

Лифт тротуарный с подъемом платформы выше уровня крышки люка

Черт. 4

ПРИЛОЖЕНИЕ 1

Справочное

ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ ЛИФТОВ, УКАЗАННЫХ В ТАБЛ. 3 НАСТОЯЩЕГО СТАНДАРТА, СТ СЭВ 4326-83

Таблица 1 ГОСТ 8823-85

Грузоподъемность лифтов соответствует указанной в табл. 2 СТ СЭВ 4326-83.

Номинальная скорость движения кабины лифта соответствует указанной в табл. 2 СТ СЭВ 4326-83.

Таблицы 3 и 4 ГОСТ 8823-85

Внутренние размеры кабины (ширина, глубина, высота) соответствуют указанным в табл. 2 СТ СЭВ 4326-83.

Размеры проемов дверей кабины и шахты соответствуют указанным в табл. 2 СТ СЭВ 4326-83.

ПРИЛОЖЕНИЕ 2

Справочное

ТЕРМИНЫ И ИХ ПОЯСНЕНИЯ

Лифт грузовой обычный - грузовой лифт, кабина которого подвешена за ее верхнюю часть.

Лифт грузовой с монорельсом - грузовой обычный лифт, в кабине которого предусмотрена возможность крепления подвесного пути (монорельса и т.п.).

Лифт грузовой выжимной - грузовой лифт, подъем кабины которого производится силой, действующей на нее снизу.

Лифт грузовой тротуарный - грузовой выжимной лифт, кабина которого выходит из шахты.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством строительного и коммунального машиностроения

РАЗРАБОТЧИКИ

Е.А. Нефедов (руководитель темы), Л.И. Вайсбурд, В.М. Волков, Е.В. Эмме

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 21 июня 1985 г. № 93

3. ВЗАМЕН ГОСТ 8823-67, ГОСТ 9322-67, ГОСТ 13415-67, ГОСТ 13416-67

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 22011-95

2

ИСО 4190-2-82

1

СТ СЭВ 2071-79

6

5. ПЕРЕИЗДАНИЕ



© 2013 Ёшкин Кот :-)
