ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

ГОСТ 27552-87
(ИСО 4306/2-85)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ

Термины и определения

Mobile cranes.
Terms and definitions

ГОСТ
27552-87

(ИСО 4306/2-85)

Дата введения 01.01.89

Настоящий стандарт устанавливает термины и определения понятий в области краностроения.

Настоящий стандарт распространяется на все типы стреловых самоходных кранов.

Термины, устанавливаемые настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

Стандартизованные термины с определениями приведены в таблице.

Для каждого понятия установлен один стандартизованный термин.

Применение терминов-синонимов стандартизованного термина не допускается.

Приведенные определения можно, при необходимости, изменить, введя в них производные признаки, раскрывая значение используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

В таблице в качестве справочных приведены иноязычные эквиваленты стандартизованных терминов на английском (E) и французском (F) языках.

В приложении приведены чертежи (не определяющие конструкции крана) к терминам.

Термин

Определение

ОБЩИЕ ПОНЯТИЯ

1. Кран стреловой самоходный

Кран стрелового типа, который может быть снабжен башенно-стреловым оборудованием и может перемещаться с грузом или без груза, не требуя специальных путей, и устойчивость которого обеспечивается за счет силы тяжести

) Mobile crane

(F) Grue mobile

Классификация по виду передвижения

2. Кран на гусеничном ходу

Стреловой самоходный кран, снабженный для передвижения гусеницами (см. черт. 1, 2 и 6)

) Crawler-mounted (F)

Montee sur chenilles

3. Кран на колесном ходу

Стреловой самоходный кран, снабженный для передвижения колесами (см. черт. 3 - 5)

) Wheel-mounted

(F) Montee sur roues

4. Кран на специальном ходу

Стреловой самоходный кран, снабженный для передвижения другими средствами помимо колес и гусениц

) Specially mounted

(F) Montee specialement

Классификация по виду поворота

5. Кран с верхней поворотной частью

Стреловой самоходный кран, у которого вся верхняя конструкция вместе с рабочим оборудованием вращается на шасси (см. черт. 1 - 4)

) Slewing upper structure

(F) Structure superieure pivotante

6. Кран с поворотной стрелой

Стреловой самоходный кран без верхней конструкции, у которого стрела вращается на шасси

) Slewing jib

(F) Fleche pivotante

7. Шарнирно-сочлененный кран

Стреловой самоходный кран, который состоит из двух вращающихся частей, соединенных шарниром, для обеспечения вращения стрелы в горизонтальном направлении и управления краном при движении (см. черт. 5)

) Articulated

(F) Grue articulee

Виды стрел (рабочего оборудования)

8. Стрела фиксированной длины

Стрела с фиксированной рабочей длиной, которую можно менять путем добавления или снятия промежуточных секций, но которая не может быть изменена в период выполнения рабочего цикла

) Fixed length

(F) Fleche de longueur fixe

9. Решетчатая стрела

Стрела фиксированной длины, имеющая форменную конструкцию (см. черт. 1 и 3)

) Lattice

(F) Fleche a treillis

10. Телескопическая стрела

Стрела, состоящая из опорной секции, из которой для увеличения длины выдвигаются телескопически одна или более секций (см. черт. 2, 4 и 6)

) Telescoping

(F) Fleche telescopique

11. Стрела, установленная на мачте

Устройство, состоящее из стрелы, установленной на вершине либо близко от вершины вертикальной или почти вертикальной мачты (см. черт. 6)

(Е) Mast-mounted

(F) Fleche montee sur mat

12. Гусек

Дополнительная секция, которая крепится на оголовке или около оголовка стрелы для обеспечения удлинения стрелы и размещения дополнительных (вспомогательных) грузоподъемных средств (см. черт. 6)

(Е) Fly jib

(F) Flechette

13. Шарнирно-сочлененная стрела

Стрела, состоящая из шарнирных элементов, способных поворачиваться в вертикальной плоскости

(Е) Articulated jib

(F) Fleche articulee

Специальные исполнения

14. Специальные исполнения

Различные устройства, устанавливаемые дополнительно к основному стреловому самоходному крану для повышения его грузоподъемности или расширения его функциональных возможностей (см. примеры кранов на гусеничном или колесном ходу на черт. 7)

(Е) Special configuration

(F) Configuration speciale

ПРИЛОЖЕНИЕ

Справочное

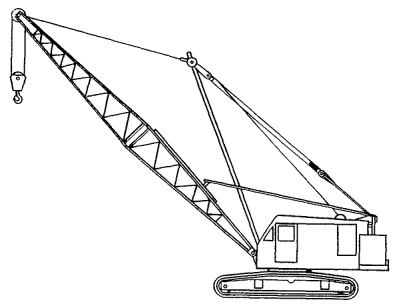

Черт. 1.

Кран на гусеничном ходу с верхней поворотной частью с решетчатой стрелой

Черт. 2.

Кран на гусеничном ходу с верхней поворотной частью с телескопической стрелой

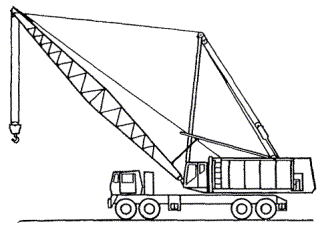

Черт. 3.

Кран на колесном ходу с верхней поворотной частью с решетчатой стрелой

Черт. 4.

Кран на колесном ходу с верхней поворотной частью с телескопической стрелой

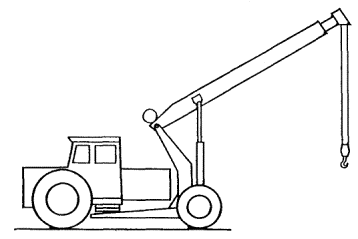

Черт. 5.

Шарнирно-сочлененный кран на колесном ходу с телескопической стрелой

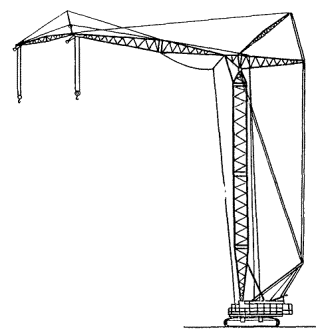

Черт. 6.

Кран на гусеничном ходу со стрелой, установленной на мачте и с гуськом

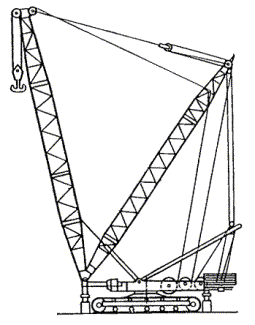

Черт. 7.

Специальные исполнения. Типичные примеры

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР

2. Постановлением Государственного комитета СССР по стандартам от 24.12.87 № 4921 введен в действие государственный стандарт СССР ГОСТ 27552-87, в качестве которого непосредственно применен международный стандарт ИСО 4306/2-85, с 01.01.89

3. Срок проверки - 1993 г.

4. ВВЕДЕН ВПЕРВЫЕ
