ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СКОБЫ ОБЛЕГЧЕННЫЕ
ДЛЯ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ И КАБЕЛЕЙ

Конструкция и размеры



ГОСТ 17678-80







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СКОБЫ ОБЛЕГЧЕННЫЕ ДЛЯ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ И КАБЕЛЕЙ

Конструкция и размеры

Light cramps for pipe-line and cable fixing.

Design and dimensions

ГОСТ
17678-80

Дата введения 01.01.81

Скобы подразделяются на типы в соответствии с табл. 1.

Таблица 1

Наименования

Типы

Эскизы

Скобы для крепления трубопроводов

I

II

III

Скобы для крепления кабелей

IV

V

2. Конструкция и размеры скоб для крепления трубопроводов должны соответствовать указанным на черт. 1 - 3 и в табл. 2 - 4, соответственно.

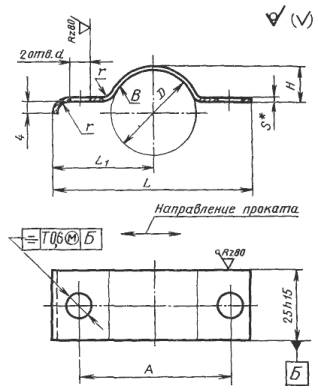

Тип I

* Размер для справок.

Допуск симметричности оси отверстий d Т 0,3 мм (допуск зависимый) относительно плоскости симметрии поверхности В.

Черт. 1

Таблица 2

Размеры в мм

D (пред. откл.

+0,5

-0,3)

d (пред. откл. по Н13)

А (пред откл. ±0,3)

L

L1

H

S

r

Масса 1000 шт., кг »

Применяемость



стальных скоб

скоб из алюминиевого сплава

30

6,6

52

71

35,0

14,0

1,5

2

25,9

9,22





32

54

73

36,0

15,0

26,8

9,54





34

56

75

37,0

16,0

27,8

9,90





36

58

77

38,0

17,0

28,7

10,21





38

60

79

39,0

18,0

29,6

10,53





40

62

81

40,0

19,0

30,6

10,89





42

64

83

41,0

20,0

31,5

11,21





45

67

86

42,5

21,5

32,9

11,71





48

70

89

44,0

23,0

34,3

12,21





50

72

91

45,0

24,0

35,2

12,53





53

75

94

46,5

25,5

36,6

13,02





56

78

97

48,0

27,0

38,0

13,52





60

82

101

50,0

29,0

39,8

14,16





63

85

104

51,5

30,5

40,8

14,52





65

87

106

52,5

31,5

42,6

15,16





70

9,0

100

123

61,0

34,5

2,0

3

62,2

22,14





75

105

128

63,5

37,0

64,5

22,96





80

110

133

66,0

39,5

68,4

24,35





85

115

138

68,5

42,0

71,4

25,42





90

120

143

71,0

44,5

74,5

26,52





95

125

148

73,5

47,0

77,6

27,62





100

130

153

76,0

49,5

80,7

28,73





110

140

163

81,0

54,5

86,8

30,90





120

150

173

86,0

59,5

93,0

33,10





130

160

183

91,0

64,5

99,1

35,28





140

170

193

96,0

69,5

105,3

37,48





150

180

203

101,0

74,5

111,4

39,62





Пример условного обозначения скобы типа I, D = 34 мм, из стали марки 25, с покрытием Ц15.хр:

Скоба ТI-34-25-Ц15.хр ГОСТ 17678-80

То же, из стали марки 25, с покрытием Кд15.хр:

Скоба ТI-34-25-Кд15.хр ГОСТ 17678-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Скоба TI-34-12X18H10T-Xим.Пас ГОСТ 17678-80

То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.нхр:

Скоба TI-34-Д16.А.М-Ан.Окс.нхр ГОСТ 17678-80

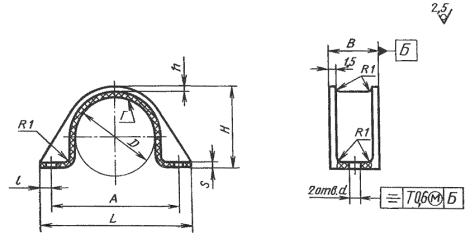

Тип II

* Размеры для справок.

Допуск симметричности оси отверстий d T 0,3 мм (допуск зависимый) относительно плоскости симметрии поверхности В.

Черт. 2

Таблица 3

Размеры в мм

D (пред. откл.

+0,5

-0,3)

d (пред. откл. по Н13)

А (пред. откл. ±0,3)

L

H

S

r

Масса 1000 шт., кг »

Применяемость

стальных скоб

скоб из алюминиевого сплава

32

6,6

50

75

14,5

1,5

2

25,3

9,0



36

55

80

16,5

27,2

9,7



40

60

85

18,5

29,1

10,4



45

65

90

20,5

31,0

11,1



50

70

95

22,5

32,9

11,7



56

76

101

25,5

35,7

12,7



60

80

105

27,5

37,6

13,4



65

85

110

30,5

40,5

14,4



70

9,0

100

125

33,0

2,0

3

60,0

21,4



75

105

130

36,0

63,0

22,4



80

110

135

38,0

66,0

23,6



85

115

140

41,0

69,0

24,6



90

120

145

43,0

72,0

25,6



95

125

150

46,0

75,0

26,8



100

130

155

48,0

78,0

27,8



105

135

160

51,0

81,0

28,8



110

140

165

53,0

84,0

30,0



115

145

170

56,0

87,0

31,0



120

150

175

58,0

90,0

32,0



125

155

180

61,0

93,0

33,2



130

160

185

63,0

96,0

34,2



135

165

190

66,0

99,0

35,4



140

170

195

68,0

102,0

36,4



145

175

200

71,0

105,0

37,4



150

180

205

73,0

108,0

38,4



Пример условного обозначения скобы типа II, D = 36 мм, из стали марки 25, с покрытием Ц15.хр:

Скоба ТII-36-25-Ц15.хр ГОСТ 17678-80

То же, из стали марки 25, с покрытием Кд15.хр:

Скоба ТII-36-25-Кд15.хр ГОСТ 17678-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Скоба ТII-36-12Х18Н10Т-Хим.Пас ГОСТ 17678-80

То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.нхр:

Скоба ТII-36-Д16.А.М-Ан.Окс.нхр ГОСТ 17678-80

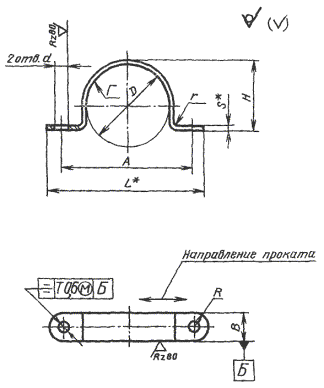

Тип III

* Размеры для справок.

Допуск симметричности оси отверстий d Т 0,3 мм (допуск зависимый) относительно плоскости симметрии поверхности Г.

Черт. 3

Таблица 4

Размеры в мм

D (пред. откл.

+0,5

-0,3)

d (пред. откл. по Н13)

А (пред. откл. ±0,3)

B (пред. откл. по h15)

L

H

S

r

R

Масса 1000 шт., кг »

Применяемость



стальных скоб

скоб из алюминиевого сплава

3

2,4

11

6

17

2,5

0,5

1,2

3

0,36

0,13





4

3,5

0,40

0,14





5

3,4

16

8

24

3,8

0,8

1,5

4

1,09

0,39





6

18

26

4,8

1,26

0,45





8

20

28

6,0

1,0

1,61

0,58





10

22

30

8,0

2,33

0,83





12

4,5

26

10

36

10,0

5

3,14

1,13





14

30

40

12,2

1,2

2,0

4,50

1,60





16

32

42

14,2

5,12

1,83





18

34

44

16,2

5,44

1,95





20

36

46

18,2

5,94

2,12





22

38

48

20,2

6,41

2,28





25

40

50

22,2

6,84

2,44





28

45

55

25,5

1,5

4,0

9,35

3,34





32

50

60

28,5

10,78

3,84





36

55

65

32,5

12,78

4,55





40

5,5

60

12

72

36,5

6

16,1

5,74





45

65

77

40,5

17,6

6,26





50

70

82

45,5

19,5

6,95





55

75

87

50,5

21,12

7,55





60

80

92

55,5

23,00

8,20





Пример условного обозначения скобы типа III, D = 32 мм, из стали марки 25, с покрытием Ц15.хр:

Скоба ТIII-32-25-Ц15.хр ГОСТ 17678-80

То же, из стали марки 25, с покрытием Кд15.хр:

Скоба ТIII-32-25-Кд15.хр ГОСТ 17678-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Скоба TIII-32-12Х18Н10Т-Хим.Пас ГОСТ 17678-80

То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.нхр:

Скоба TIII-32-Д16.А.М-Ан.Окс.нхр ГОСТ 17678-80

3. Конструкция и размеры скоб для крепления кабелей должны соответствовать указанным на черт. 4, 5 и в табл. 5, 6, соответственно.

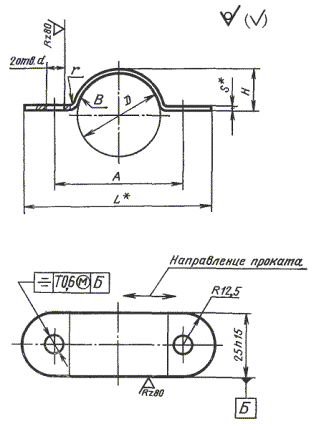

Тип IV

* Размер для справок.

Допуск симметричности центра радиуса R Т 0,6 мм (допуск зависимый) относительно поверхности Б.

Черт. 4

Таблица 5

Размеры в мм

Диаметр кабеля

Число кабелей

D (пред. откл.

+0,5

-0,3)

d (пред. откл. по Н13)

А (пред. откл. ±0,2)

В (пред. откл. по h15)

L

l (пред. откл. ±0,5)

l1

H

S

r

R

Масса 1000 шт., кг »

Применяемость



стальных скоб

скоб из алюминиевого сплава

3

2

3

3,4

17

10

25

6

4

3

0,8

1,5

6

1,8

0,6





3

20

28

9

2,0

0,7





4

23

31

12

2,2

0,8





5

26

34

15

2,4

0,9





6

29

37

18

2,6

0,9





4

2

4

19

27

8

4

1,9

0,7





3

23

31

12

2,2

0,8





4

27

35

16

2,4

0,9





5

31

39

20

2,7

1,0





6

35

43

24

2,9

1,0





5

2

5

21

29

10

5

1,0

2,6

0,9





3

26

34

15

3,0

1,1





4

31

39

20

3,4

1,2





5

36

44

25

3,8

1,4





6

41

49

30

4,2

1,5





6

2

6

23

31

12

6

2,8

1,0





3

29

37

18

3,3

1,2





4

35

43

24

3,7

1,3





5

41

49

30

4,2

1,5





6

47

55

36

4,7

1,7





8

2

8

28

36

16

8

3,0

1,1





3

36

44

24

3,6

1,3





4

44

52

32

4,3

1,5





5

52

60

40

5,9

2,1





6

60

68

48

6,5

2,3





10

2

10

4,5

34

12

42

20

9,0

8

4,6

1,6





3

44

52

30

5,6

2,0





4

54

62

40

6,6

2,5





12

2

12

38

46

24

11,0

5,3

1,9





3

50

58

36

6,4

2,3





4

62

70

48

7,5

2,7





14

2

14

42

50

28

13,0

6,0

2,2





3

56

64

42

7,3

2,6





4

70

78

56

8,6

3,1





(15)

2

15

45

53

30

14,2

1,2

2,0

7,7

2,7





3

60

68

45

9,4

3,4





4

75

83

60

11,0

3,9





16

2

16

48

56

32

15,2

8,2

2,9





3

64

72

48

10,0

3,6





4

80

88

64

11,8

4,2





18

2

18

52

60

36

17,2

9,0

3,2





3

70

78

54

11,1

4,0





4

88

96

72

13,1

4,7





20

2

20

5,5

58

16

68

40

5

19,0

1,5

10

16,9

6,0





3

78

88

60

20,7

7,4





4

98

108

80

24,4

8,7





22

2

22

62

72

44

21,0

18,2

6,5





3

84

94

66

22,3

7,9





22

4

22

106

116

88

21

26,4

9,4





25

2

25

68

78

50

24

20,2

7,2





3

93

103

75

24,9

8,9





4

118

128

100

29,6

10,5





28

2

28

74

84

56

27

22,2

7,9





3

102

112

84

27,5

9,8





4

130

140

112

32,7

11,6





30

2

30

78

88

60

29

23,6

8,4





3

108

118

90

29,2

10,4





4

138

148

120

34,8

12,4





Примечание. Диаметр D, заключенный в скобки, применять не рекомендуется.

Пример условного обозначения скобы типа IV, D = 10 мм, l = 20 мм, из стали марки 25, с покрытием Ц15.хр:

Скоба KIV-10-20-25-Ц15.хр ГОСТ 17678-80

То же, из стали марки 25, с покрытием Кд15.хр:

Скоба KIV-10-20-25-Kд15.xp ГОСТ 17678-80

То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.нхр:

Скоба KIV-10-20-Д16.А.М-Ан.Окс.нхр ГОСТ 17678-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Скоба KIV-10-20-12Х18Н10Т-Хим.Пас ГОСТ 17678-80

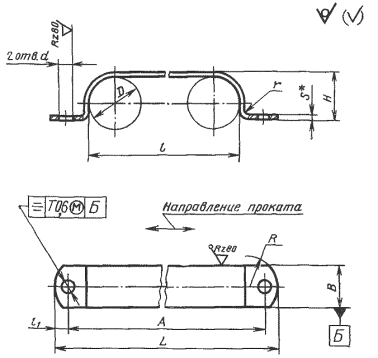

Тип V

1. Параметр шероховатости поверхности в местах удаления литников и облоя Rz £ 40 мкм.

2. Допуск симметричности оси отверстий d Т 0,3 мм (допуск зависимый) относительно плоскости симметрии поверхности Г.

Черт. 5

Таблица 6

Размеры в мм

D (пред. откл.

+0,5

-0,3)

d (пред. откл. по Н13)

А (пред. откл. ±0,3)

B

L

l

H

h

S

Масса 1000 шт., кг »

Применяемость

10

3,4

24

13

32

4,0

10

1,5

1,5

1,0



11

25

33

11

1,1



12

26

34

12

1,2



13

27

35

13

1,3



14

28

36

14

1,4



(15)

29

37

15

1,5



16

30

38

16

1,6



18

32

40

18

1,7



20

34

42

20

1,9



22

36

44

22

2,1



25

39

15

47

25

2,6



28

42

50

28

2,8



30

4,5

47

18

57

5,0

30

2,0

2,0

4,7



32

49

59

32

4,9



36

53

63

36

5,6



40

57

67

40

6,1



45

62

72

45

6,7



50

68

20

78

50

2,5

2,5

9,2



55

74

84

55

10,8



Примечание. Диаметр D, заключенный в скобки, применять не рекомендуется.

Пример условного обозначения скобы типа V, D = 16 мм, из литьевого полиамида 610:

Скоба KV-16-610 ГОСТ 17678-80

То же, из полиэтилена 20908-40:

Скоба KV-16-209 ГОСТ 17678-80

То же, из полиэтилена 21008-075:

Скоба KV-16-210 ГОСТ 17678-80

1 - 3. (Измененная редакция, Изм. № 1, 2).

4. Скобы должны изготовляться из материалов, указанных в табл. 7.

Таблица 7

Наименование детали

Материал

Скобы типов I - III для крепления трубопроводов и скобы типа IV для крепления кабелей

Лента 25-S´B по ГОСТ 2284

Лента S-М-НТ-НО 12Х18Н10Т-3 по ГОСТ 4986

Лист Д16.А.МS по ГОСТ 21631

Допускаемый материал: лента 20-S´B по ГОСТ 2284

лента S-М-НТ-НО 12Х17Г9АН4-3 по ГОСТ 4986

Скобы типа V для крепления кабелей

Полиамид 610 литьевой по ГОСТ 10589. Допускается изготовлять скобы из полиэтилена 20908-040 или 21008-075 2-го сорта по ГОСТ 16338

Примечание. S - толщина ленты или листа; В - ширина ленты.

(Измененная редакция, Изм. № 2).

5. Общие технические требования, правила приемки, методы контроля, маркировка, упаковка, хранение, транспортирование и гарантии изготовителя - по ГОСТ 17019.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

А.В. Анфиногенов (руководитель темы), Е.Е. Муравьев, Т.П. Извольская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 17.04.80 № 1737

3. Срок проверки - 1993 г.

4. ВЗАМЕН ГОСТ 17678-72, ГОСТ 16685-71, ГОСТ 16687-71

5. ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2284-79

4

ГОСТ 4986-79

4

ГОСТ 10589-87

4

ГОСТ 16338-85

4

ГОСТ 16523-89

4

ГОСТ 17019-78

5

ГОСТ 19904-90

4

ГОСТ 21631-76

4

6. ПЕРЕИЗДАНИЕ июнь 1992 г. с Изменениями № 1, 2, утвержденными в июне 1985 г., декабре 1988 г. (ИУС 9-85, 3-89)

7. Проверен в 1988 г. Постановлением Госстандарта СССР от 26.06.85 № 1915 снято ограничение срока действия







© 2013 Ёшкин Кот :-)
