СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ
СТ СЭВ 4181-83

ДВЕРИ ДЕРЕВЯННЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ ПЛОСКОСТНОСТИ

Постановлением Государственного комитета СССР по делам строительства от 5 июля 1984 г. № 107 стандарт Совета Экономической Взаимопомощи СТ СЭВ 4181-83 «Двери деревянные. Метод определения плоскостности»

введен в действие непосредственно в качестве государственного стандарта СССР

в народном хозяйстве СССР

с 01.01.86

в договорно-правовых отношениях по сотрудничеству

с 01.01.86

СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4181-83



ДВЕРИ ДЕРЕВЯННЫЕ

Метод определения
плоскостности



Группа Ж39





Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации
Прага, июль 1983 г.

1. СУЩНОСТЬ МЕТОДА

Метод заключается в измерении отклонений угла и краев дверной створки от плоскости.

2. ОБРАЗЦЫ

2.1. За образец принимают створку однопольной двери или две створки двупольной двери.

2.2. Количество образцов для испытаний выбирают в зависимости от объема партии, но не менее 3 шт.

3. АППАРАТУРА

При проведении испытания применяют:

1) линейки поверочные;

2) штангенглубиномеры по СТ СЭВ 704-77, СТ СЭВ 708-77 и СТ СЭВ 1309-78;

3) щупы плоские или другие измерители зазоров с погрешностью не более ± 0,1 mm.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Дверную створку устанавливают и закрепляют в вертикальном положении. Закрепление не должно вызывать ее коробления.

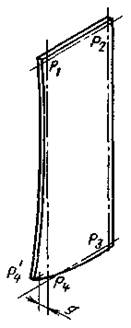

4.2. Точки измерения отклонения угла дверной створки от плоскости должны находиться на расстоянии d £ 20 mm от ее краев. Точки P1, P2, P3, Р4 должны находиться в одной плоскости (черт. 1).

4.3. Отклонение угла g створки от плоскости измеряют с помощью штангенглубиномера, плоского щупа или другого измерителя как расстояние между точками P4 и P'4 (черт. 1).

Черт. 1

Черт. 2

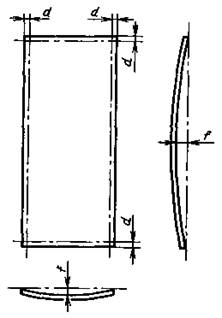

4.4. Отклонения f краев створки от плоскости измеряют в местах наибольшего ее отклонения от приложенной поверочной линейки по четырем краям (черт. 2).

4.5. Измерение отклонения угла створки и ее краев от плоскости проводят с погрешностью ± 0,1 mm.

5. ОЦЕНКА РЕЗУЛЬТАТОВ

Округление измерений проводят по СТ СЭВ 543-77.

6. ОТЧЕТ ОБ ИСПЫТАНИИ

Отчет об испытании должен содержать:

1) краткое описание испытанных образцов (вид двери, особенности конструкции створки, размеры);

2) номер и наименование технической документации на двери;

3) данные об условиях и результатах испытаний согласно пп. 4.1 - 4.5;

4) оценку результатов испытаний;

5) дату поступления образцов на испытания и дату проведения испытаний;

6) наименование организации, представившей образцы на испытания, и наименование изготовителя дверей;

7) наименование организации, проводившей испытания;

8) обозначение настоящего стандарта СЭВ.

Конец

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ПНР в Постоянной Комиссии по сотрудничеству в области стандартизации.

2. Тема - 01.344.06-81.

3. Стандарт СЭВ утвержден на 53-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ.

Сроки начала применения стандарта СЭВ

Страны - члены СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Январь 1985 г

Январь 1986 г.

ВНР

Январь 1985 г.

Январь 1986 г.

СРВ

ГДР

-

-

Республика Куба

МНР

ПНР

Январь 1985 г.

Январь 1986 г.

СРР

Январь 1986 г.

-

СССР

Январь 1985 г.

Январь 1986 г.

ЧССР

Январь 1986 г.

Январь 1986 г.

5. Срок первой проверки - 1990 г., периодичность проверки - 5 лет.

6. Использованные международные документы по стандартизации: стандарт ИСО 6442-81.

Стандарт СЭВ полностью соответствует стандарту ИСО 6442-81.
