Скачать РД 26-07-31-99 Методические указания по расчету количественных характеристик теплообмена в арматуре клапанного типа

Дата актуализации: 10.08.2017

РД 26-07-31-99

Методические указания по расчету количественных характеристик теплообмена в арматуре клапанного типа

Обозначение: РД 26-07-31-99
Обозначение англ: RD 26-07-31-99
Статус:действует
Название рус.:Методические указания по расчету количественных характеристик теплообмена в арматуре клапанного типа
Дата добавления в базу:05.05.2017
Дата актуализации:05.05.2017
Дата введения:01.03.2000
Область применения:Руководящий документ распространяется на запорную, регулирующую и предохранительную арматуру клапанного типа, предназначенную для установки в системах атомных электростанций, опытных и исследовательских ядерных реакторах, в системах и установках химических, нефте-химических и других производств с максимальным рабочим давлением до 20 МПа (200 кгс/см2) и с температурой рабочей среды до 873 К (600 градусов Цельсия) и устанавливает порядок определения количественных характеристик теплообмена в арматуре клапанного типа DN до 200 мм включительно для сред пар, вода, воздух, азот, гелий, нефтепродукты

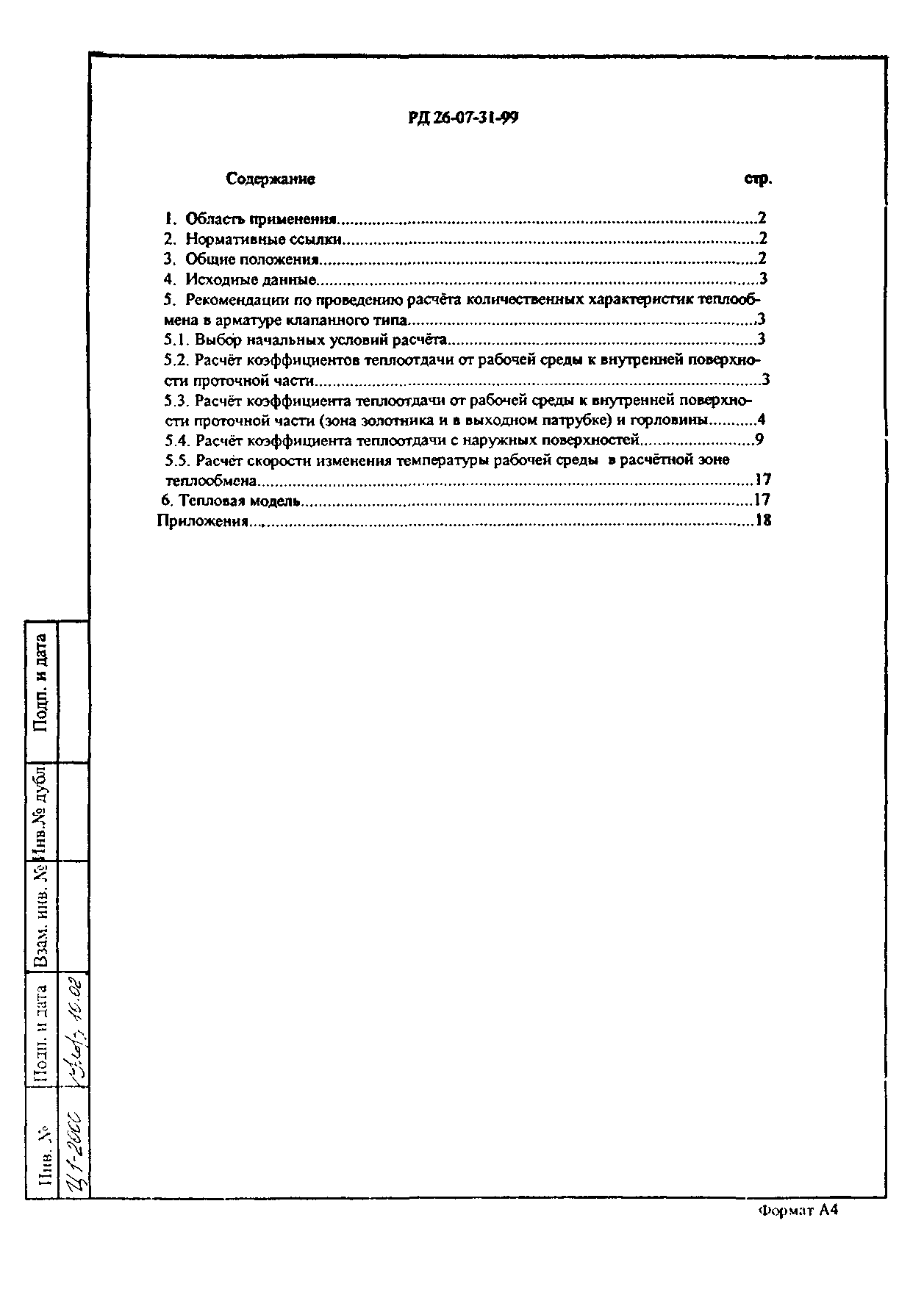

Оглавление:1. Область применения
2. Нормативные ссылки
3. Общие положения
4. Исходные данные
5. Рекомендации по проведению расчета количественных характеристик теплообмена в арматуре клапанного типа
5.1. Выбор начальных условий расчета

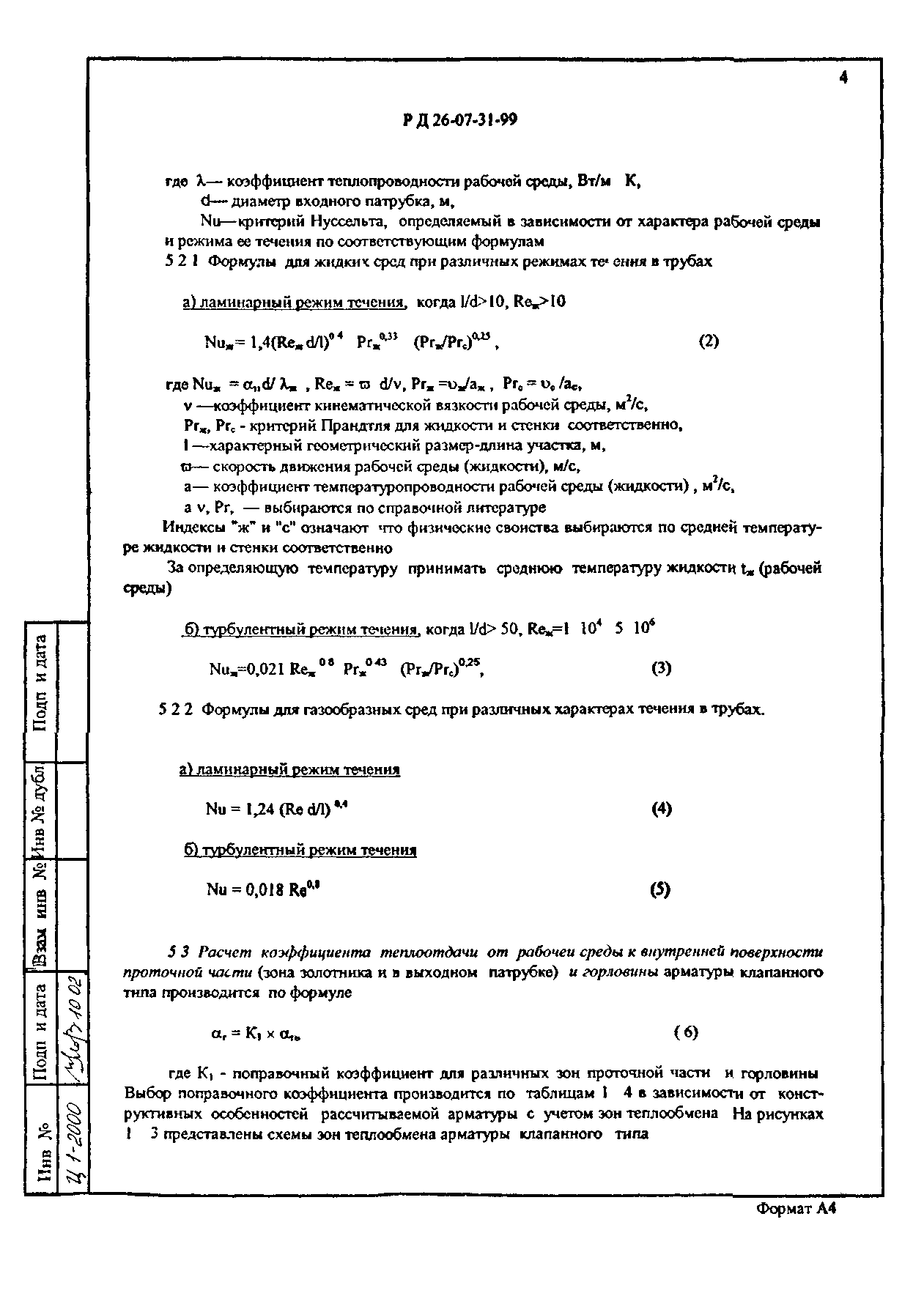

5.2. Расчет коэффициентов теплоотдачи от рабочей среды к внутренней поверхности проточной части
5.3. Расчет коэффициента теплоотдачи от рабочей среды к внутренней поверхности проточной части (зона золотника и в выходном патрубке) и горловины

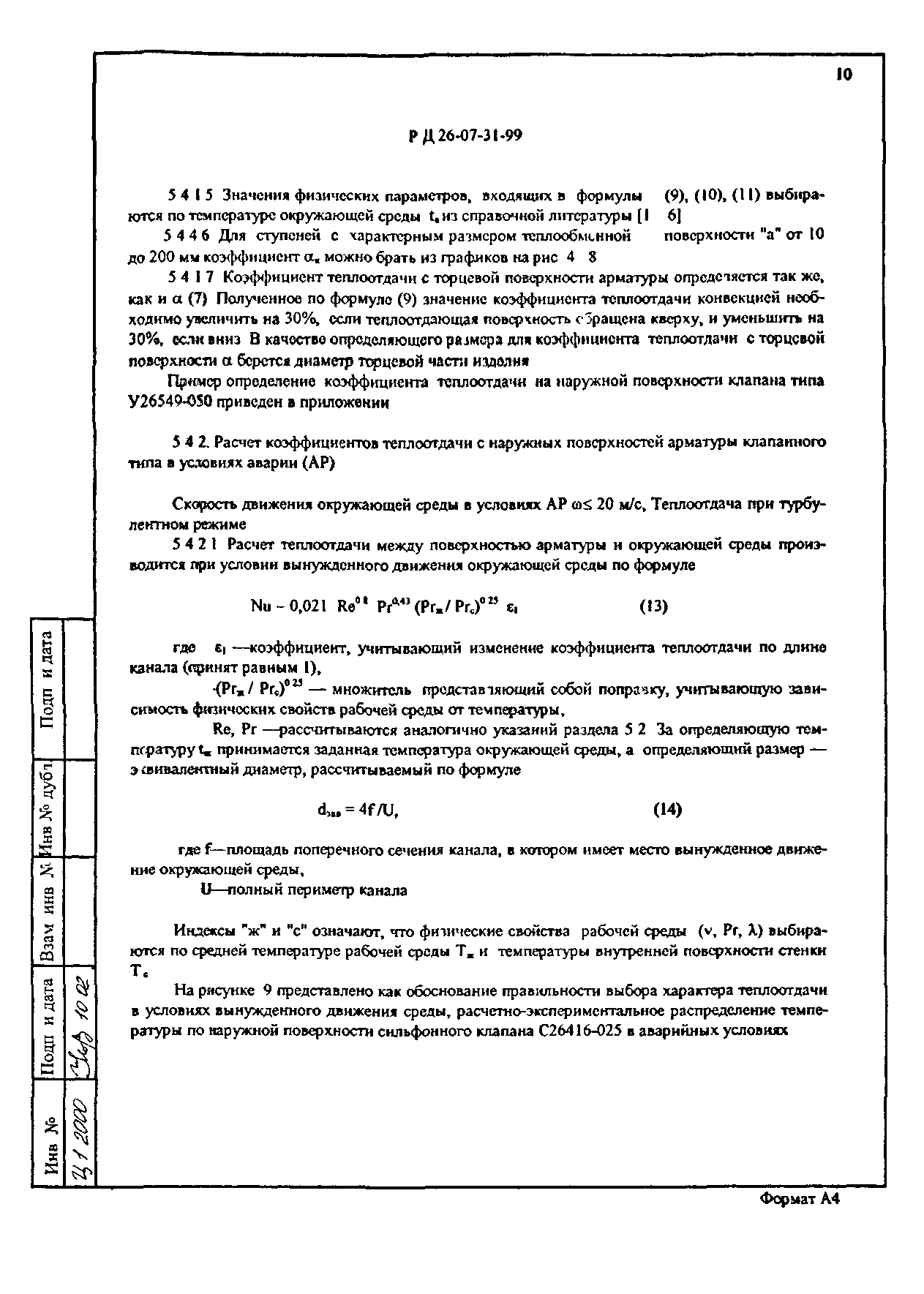

5.4. Расчет коэффициента теплоотдачи с наружных поверхностей
5.5. Расчет скорости изменения температуры рабочей среды в расчетной зоне теплообмена
6. Тепловая модель
Приложения
Разработан: АОЗТ НПФ ЦКБА
Утверждён:09.02.2000 ТК- 259 Госстандарта России
09.02.2000 ЗАО НПФ ЦКБА (12)
Расположен в:Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Компоненты трубопроводов прочие
Заменяет собой:
Нормативные ссылки:
