Скачать ГОСТ ISO 10791-2-2013 Центры обрабатывающие. Часть 2. Контроль геометрической точности станков с вертикальным шпинделем и дополнительными шпиндельными головками (вертикальная ось Z)

Дата актуализации: 10.08.2017

ГОСТ ISO 10791-2-2013

Центры обрабатывающие. Часть 2. Контроль геометрической точности станков с вертикальным шпинделем и дополнительными шпиндельными головками (вертикальная ось Z)

Обозначение: ГОСТ ISO 10791-2-2013
Обозначение англ: 10791-2-2013
Статус:введен впервые
Название рус.:Центры обрабатывающие. Часть 2. Контроль геометрической точности станков с вертикальным шпинделем и дополнительными шпиндельными головками (вертикальная ось Z)
Название англ.:Machining centres. Part 2. Geometric tests for machines with vertical spindle or universal heads with vertical primary rotary axis (vertical Z-axis)
Дата добавления в базу:21.05.2015
Дата актуализации:05.05.2017
Дата введения:01.01.2015
Область применения:Стандарт устанавливает методы проверки геометрической точности обрабатывающих центров (фрезерных, расточных и т.п. станков с программным управлением) с вертикальным шпинделем (вертикальная ось Z) в соответствии с основными требованиями ISО 230-1. Стандарт следует применять к обрабатывающим центрам, имеющим управляемые по программе три линейные оси (X, Y, Z) с перемещением до 2000 мм, ось поворота B, а также оси поворота дополнительных шпиндельных головок (A и C). Стандарт применяют к станкам, изготовленным после даты его введения.

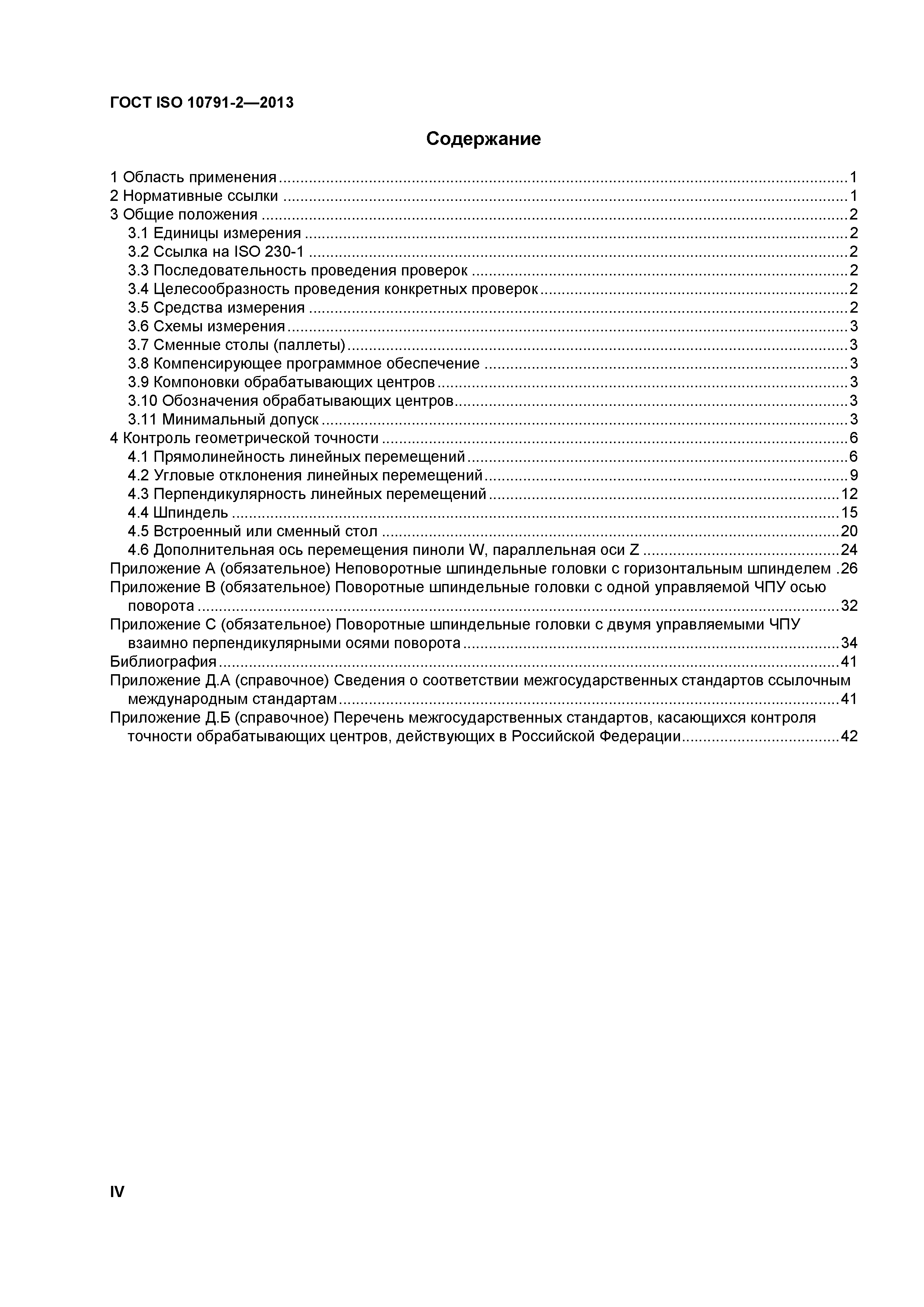

Оглавление:1 Область применения
2 Нормативные ссылки

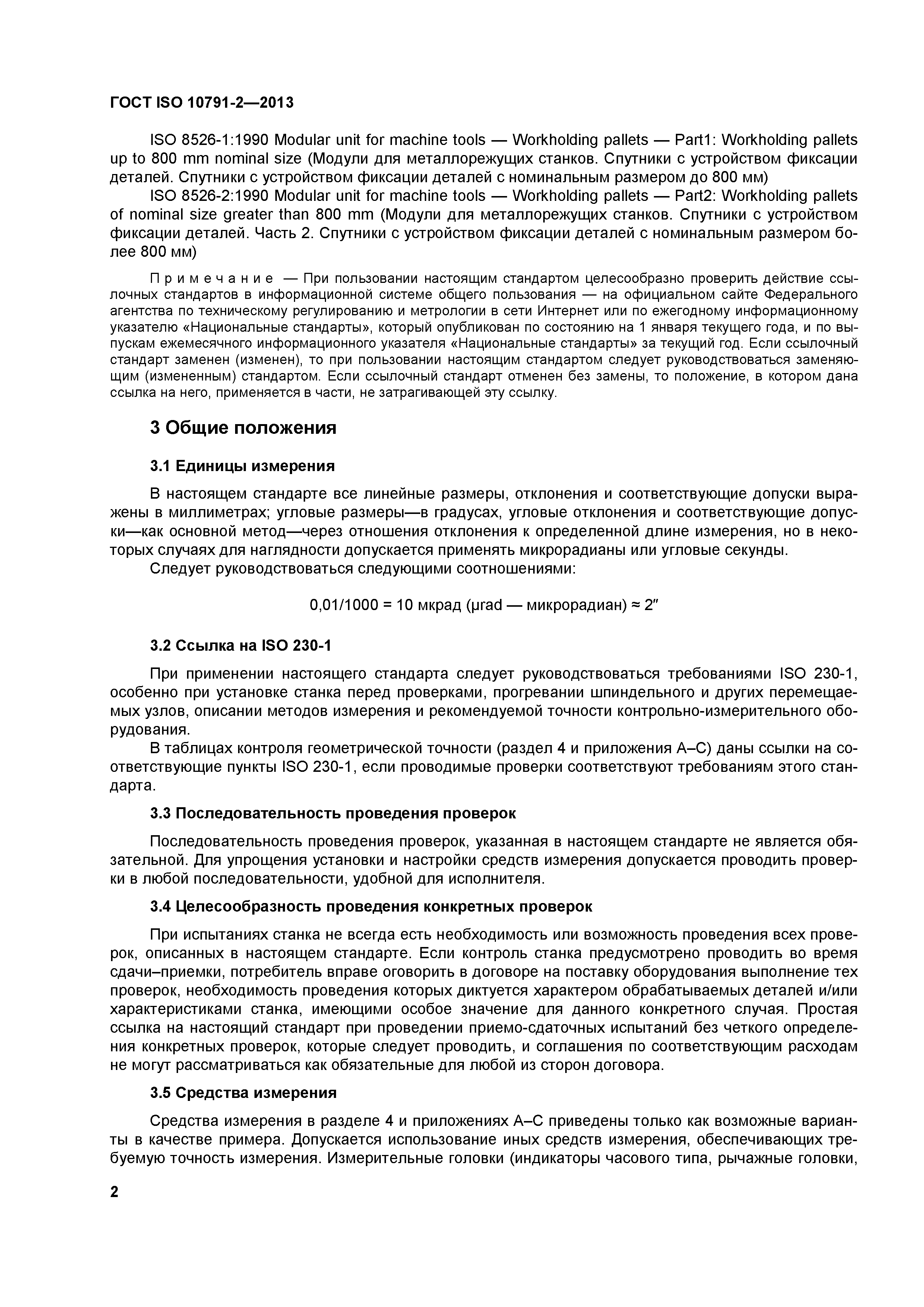

3 Общие положения
   3.1 Единицы измерения
   3.2 Ссылка на ISО 230-1
   3.3 Последовательность проведения проверок
   3.4 Целесообразность проведения конкретных проверок
   3.5 Средства измерения
   3.6 Схемы измерения
   3.7 Сменные столы (паллеты)
   3.8 Компенсирующее программное обеспечение

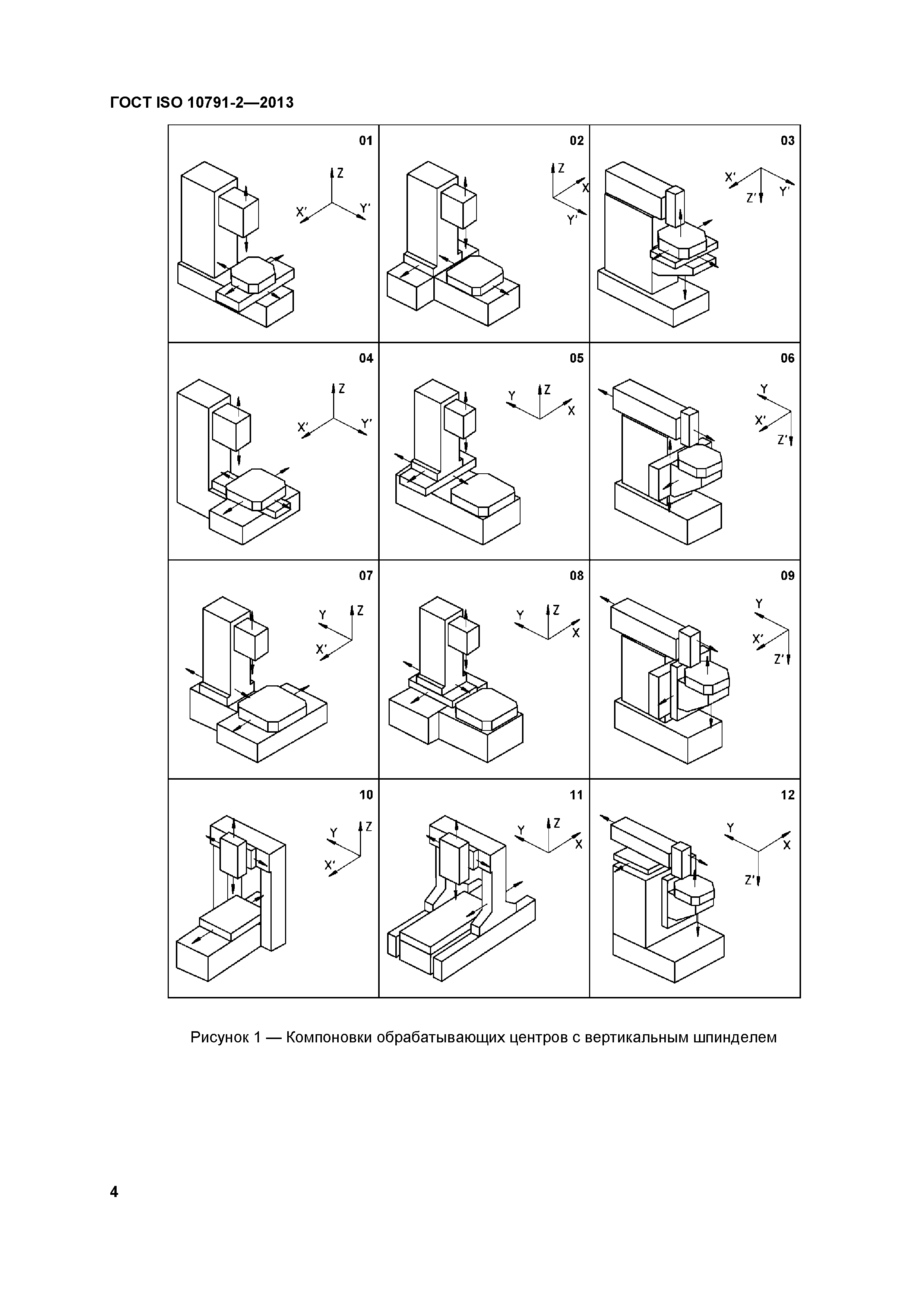

   3.9 Компоновки обрабатывающих центров
   3.10 Обозначения обрабатывающих центров
   3.11 Минимальный допуск
4 Контроль геометрической точности

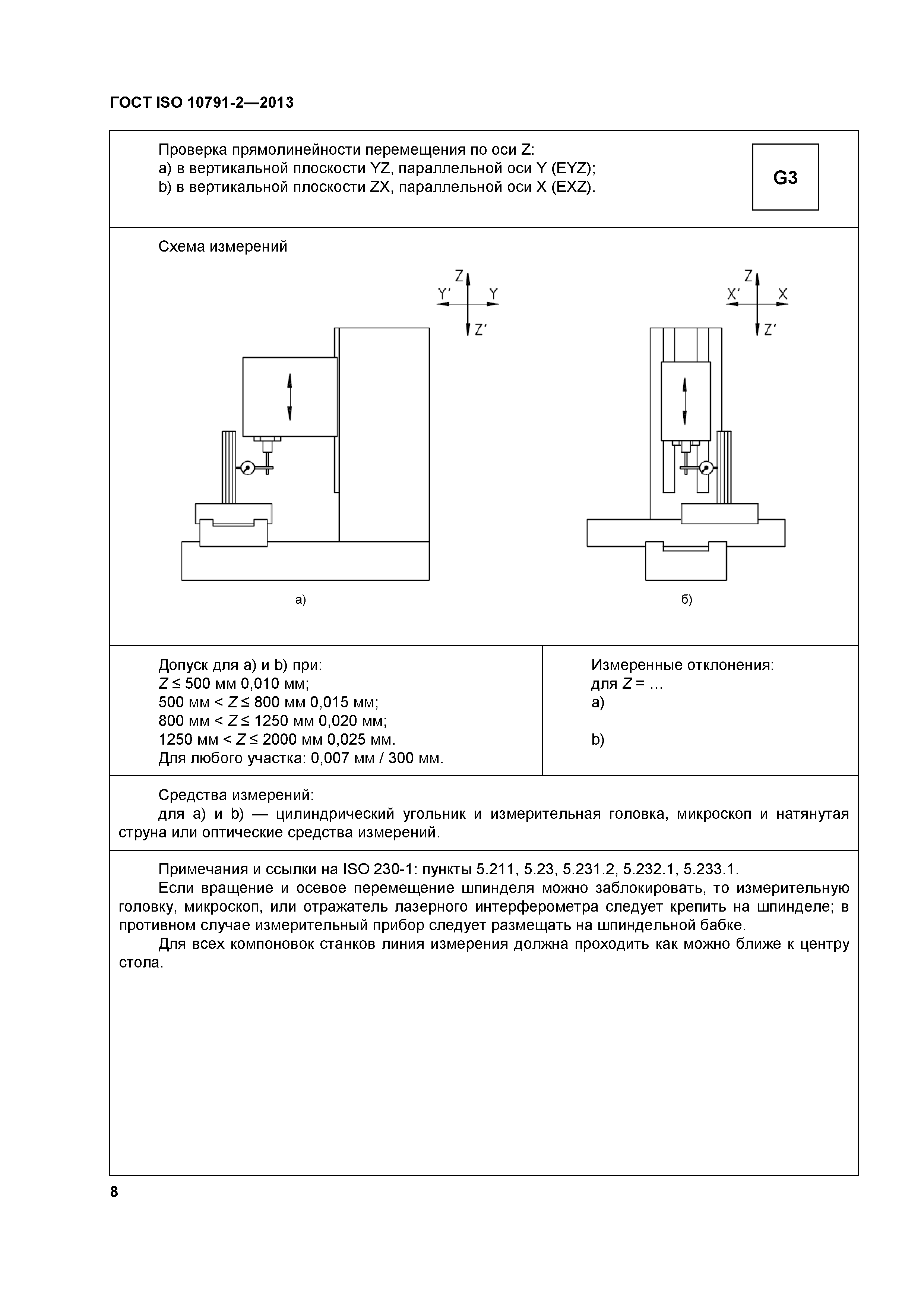

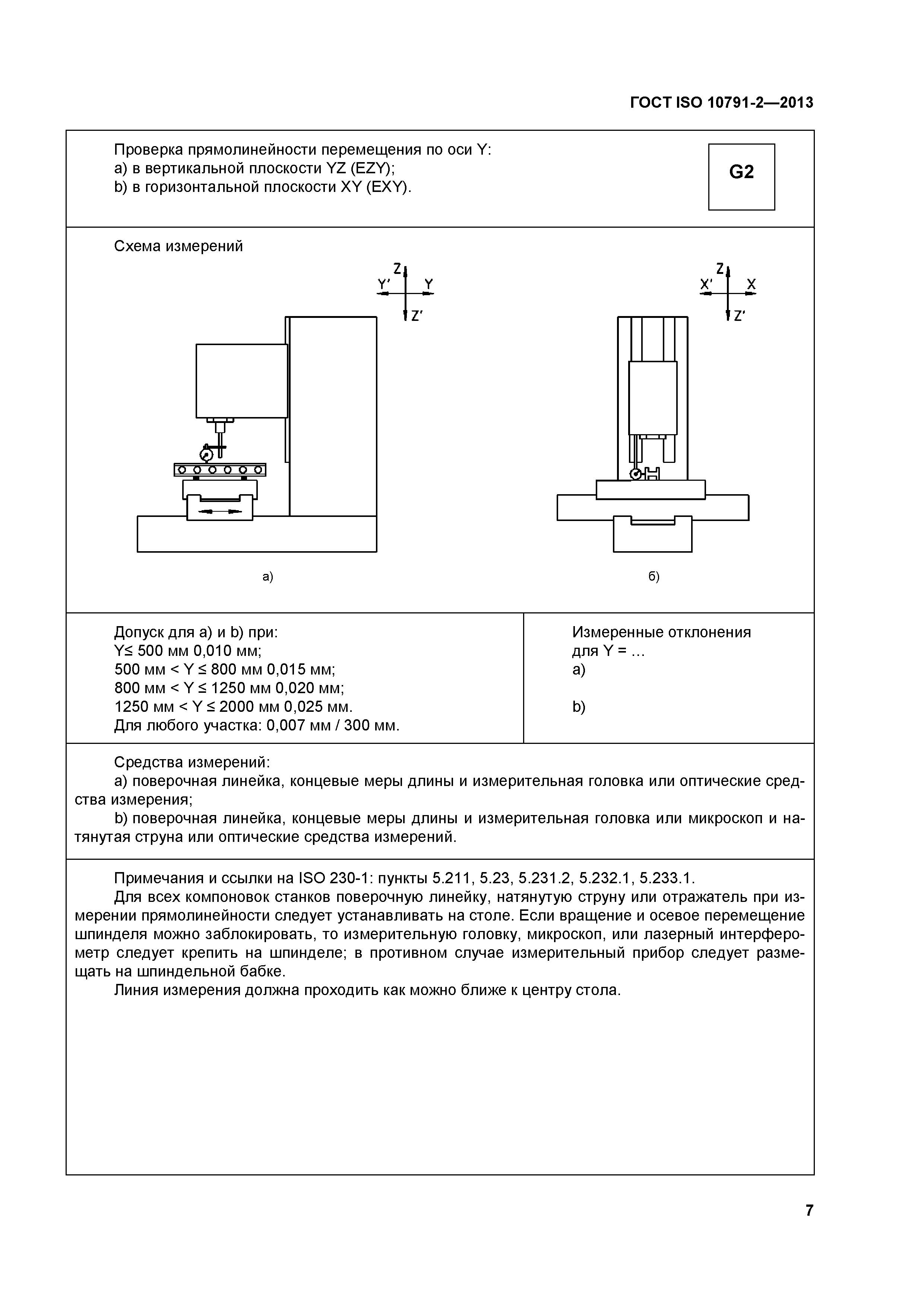

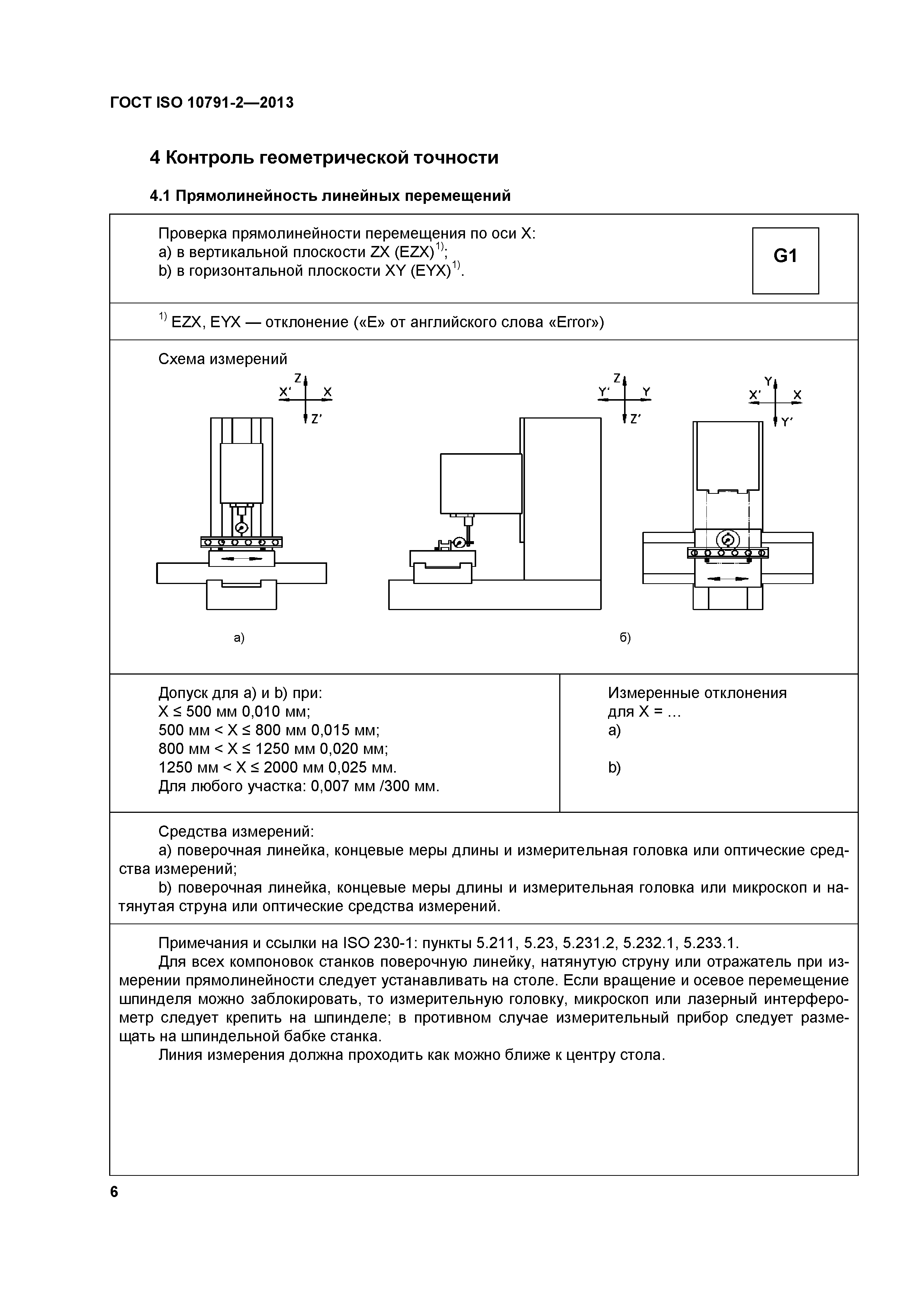

   4.1 Прямолинейность линейных перемещений

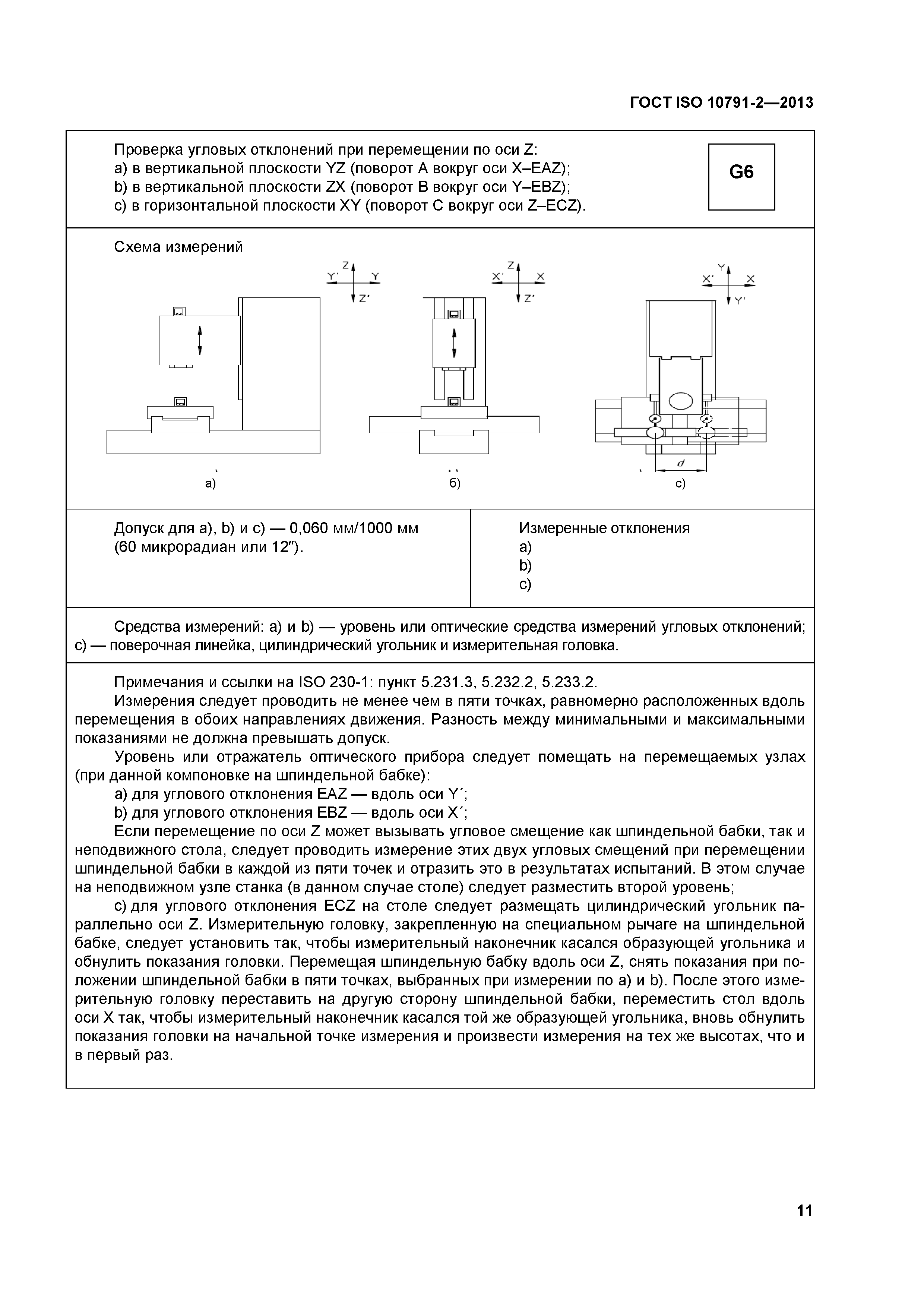

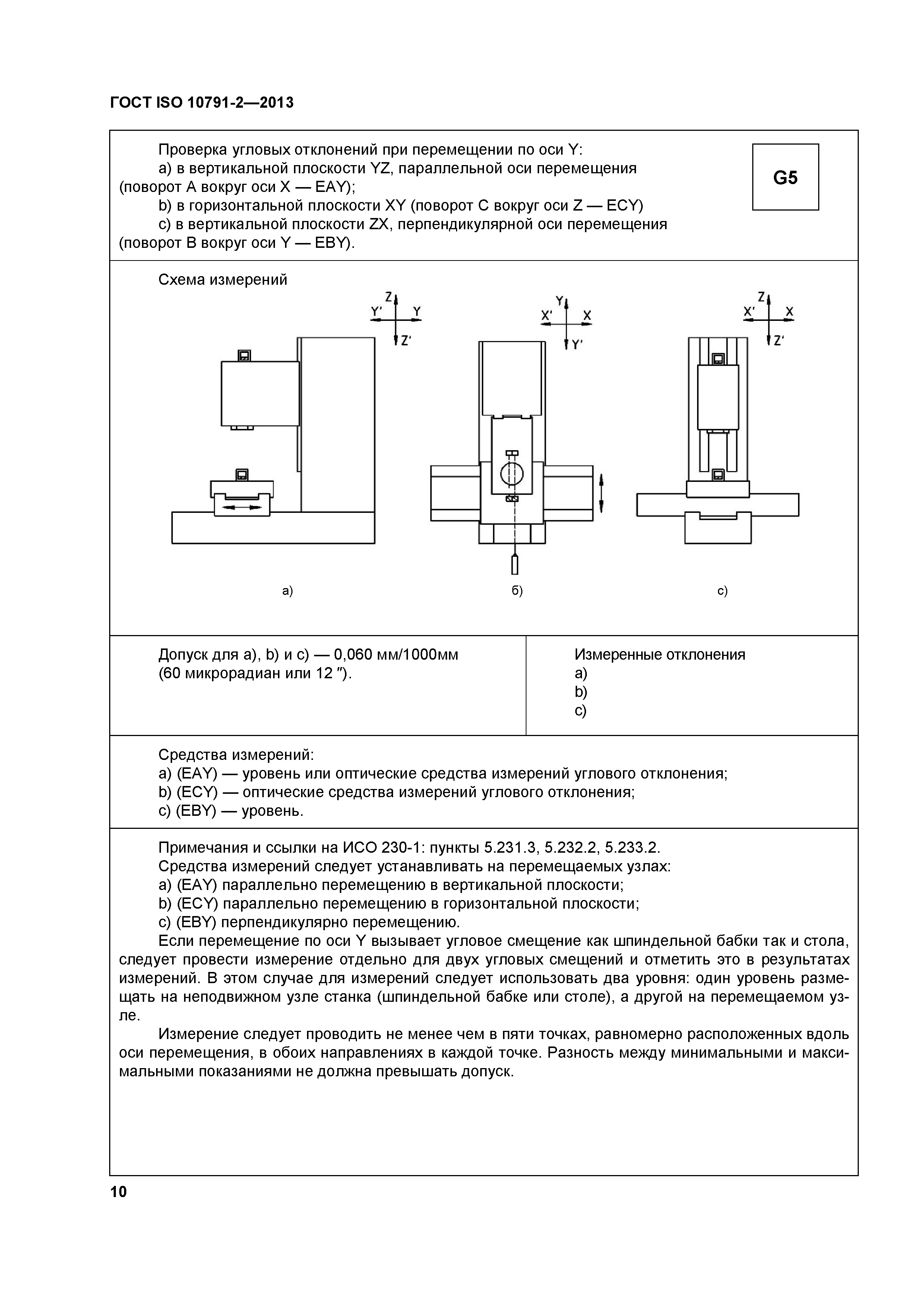

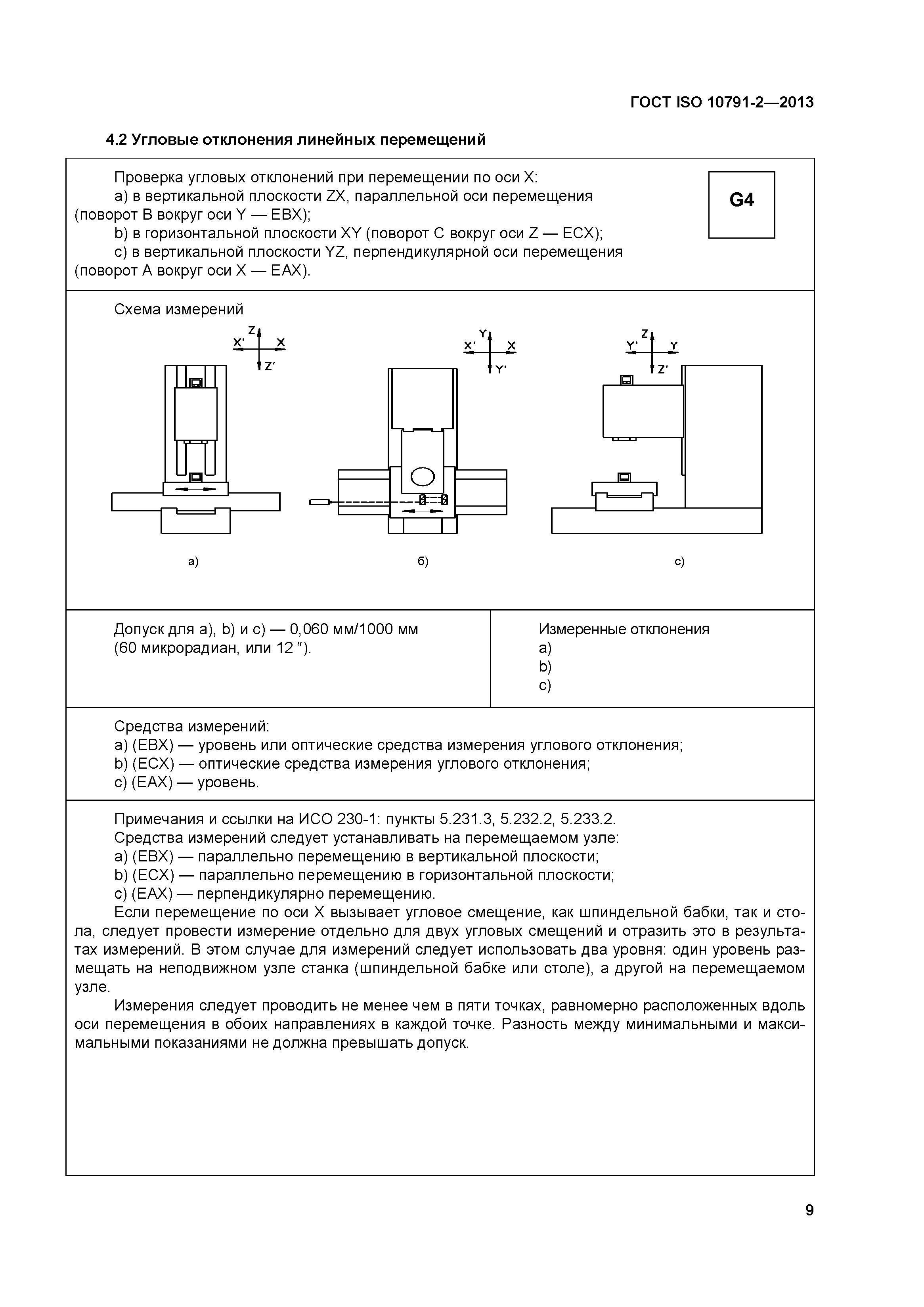

   4.2 Угловые отклонения линейных перемещений

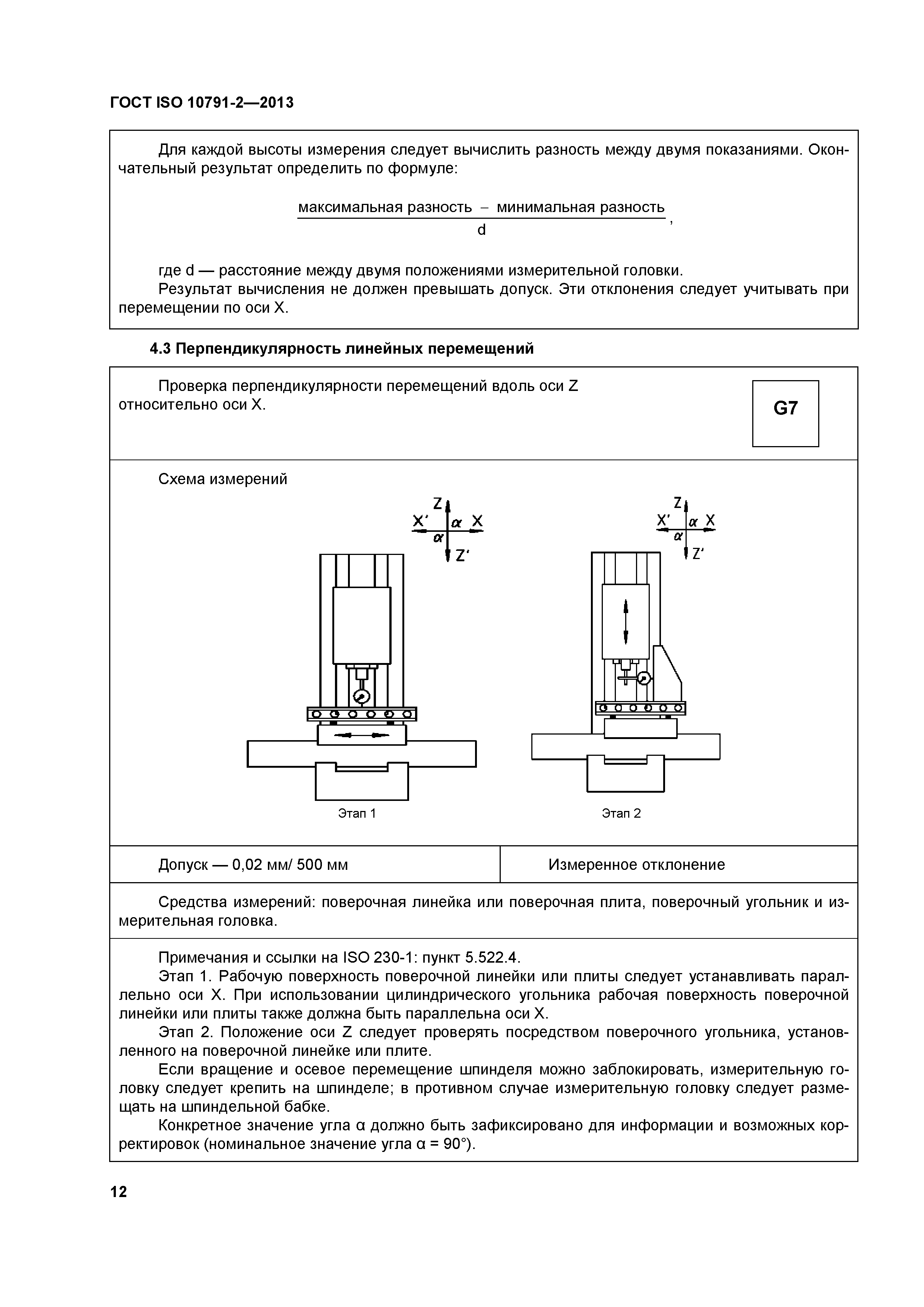

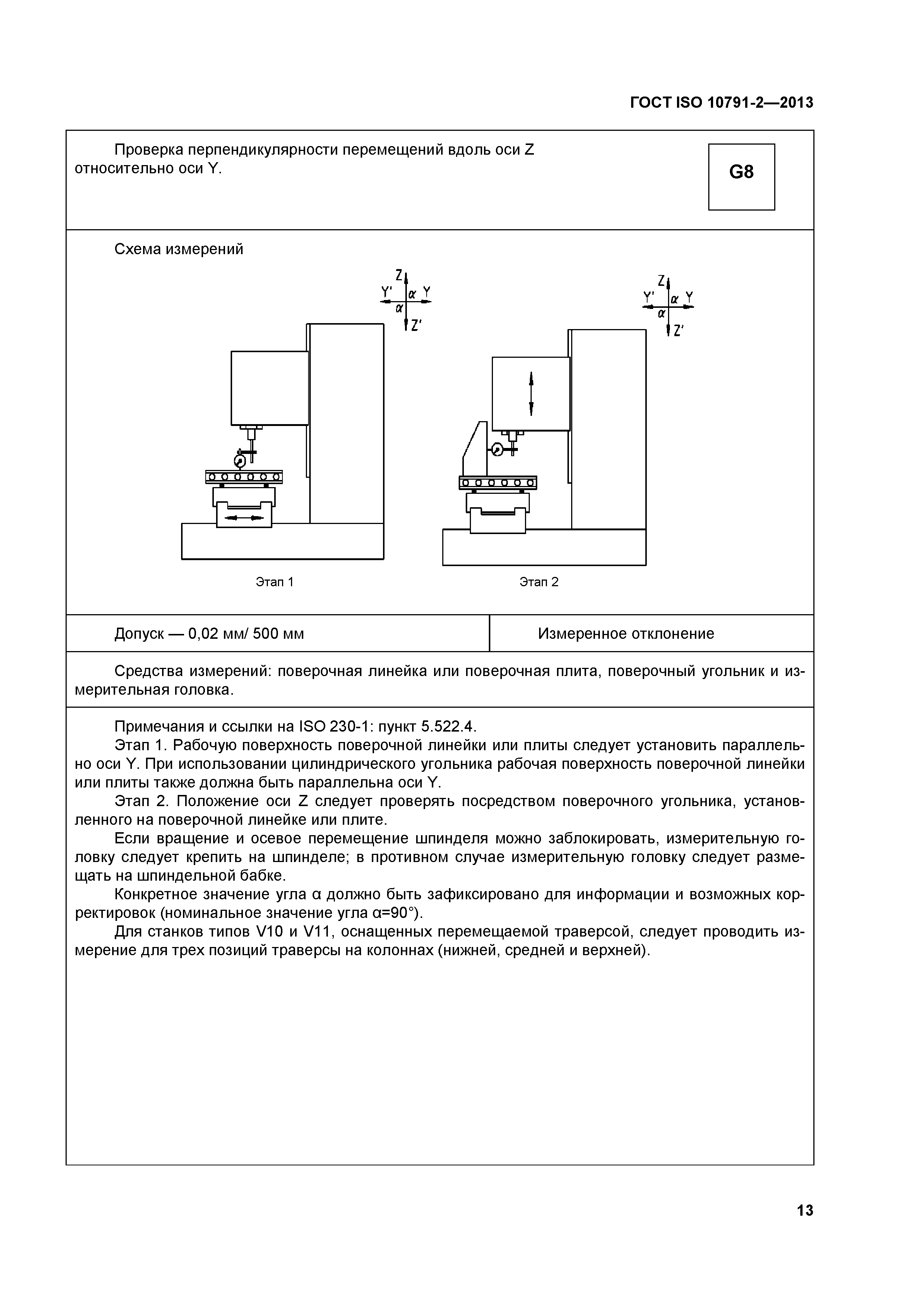

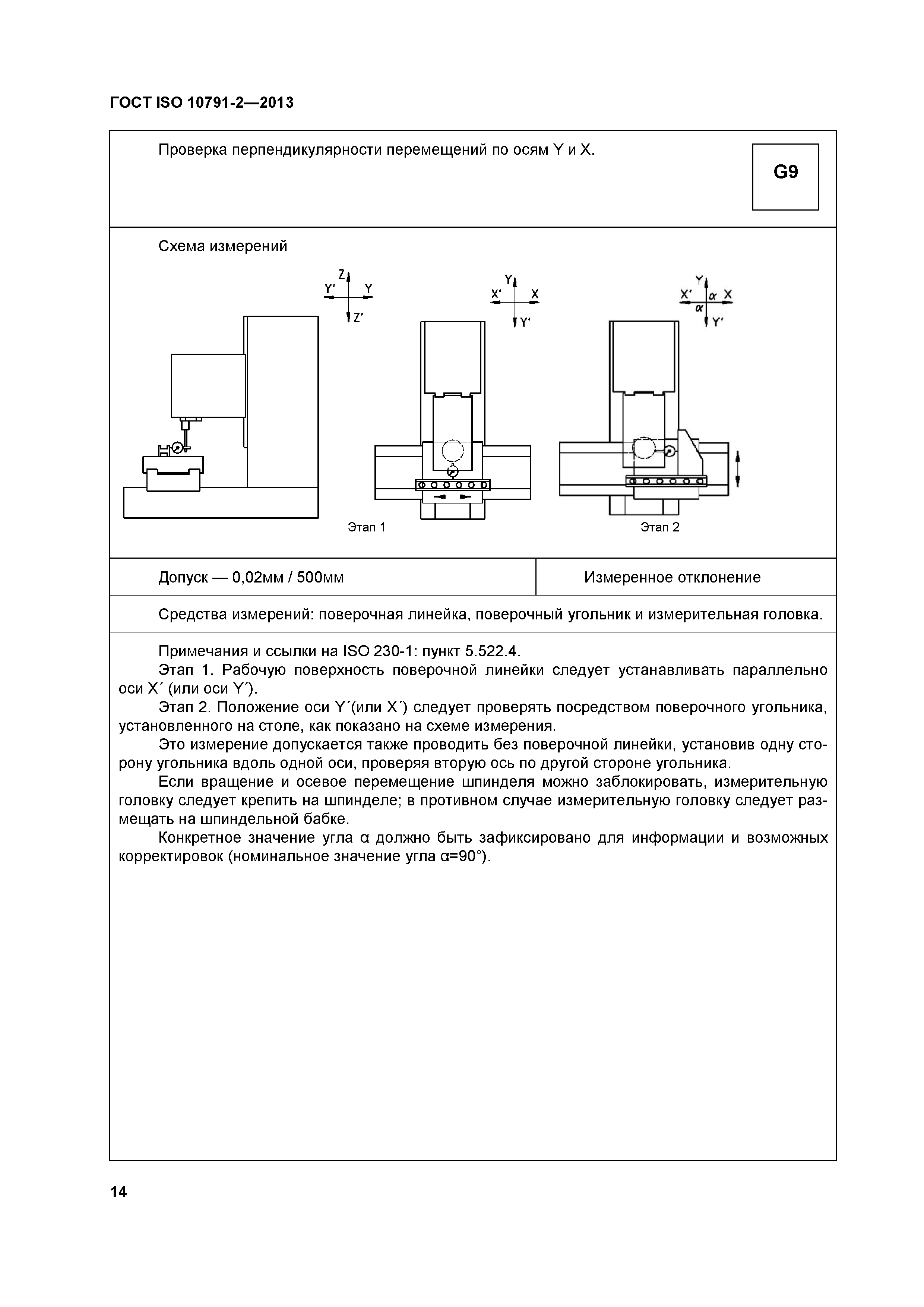

   4.3 Перпендикулярность линейных перемещений

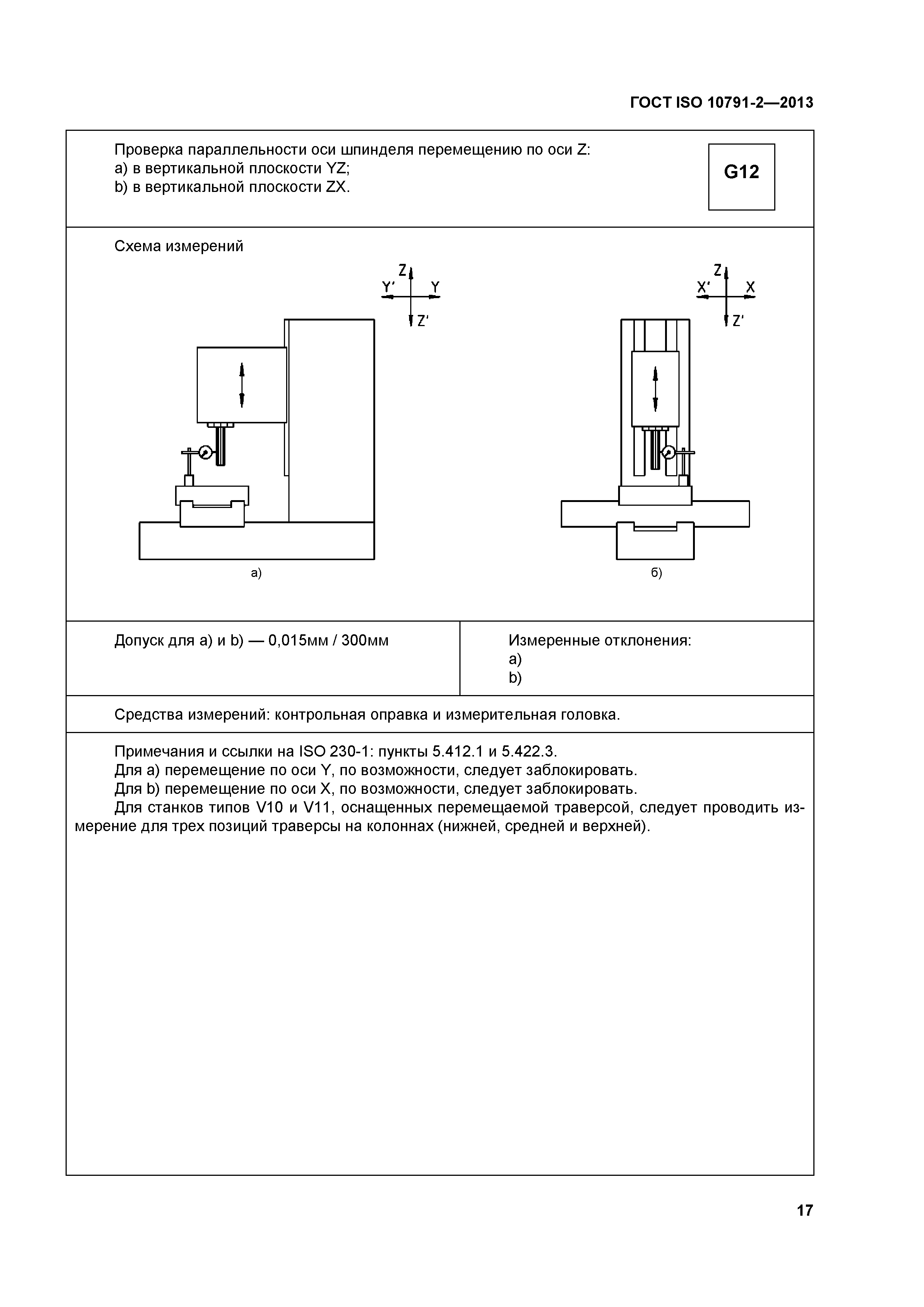

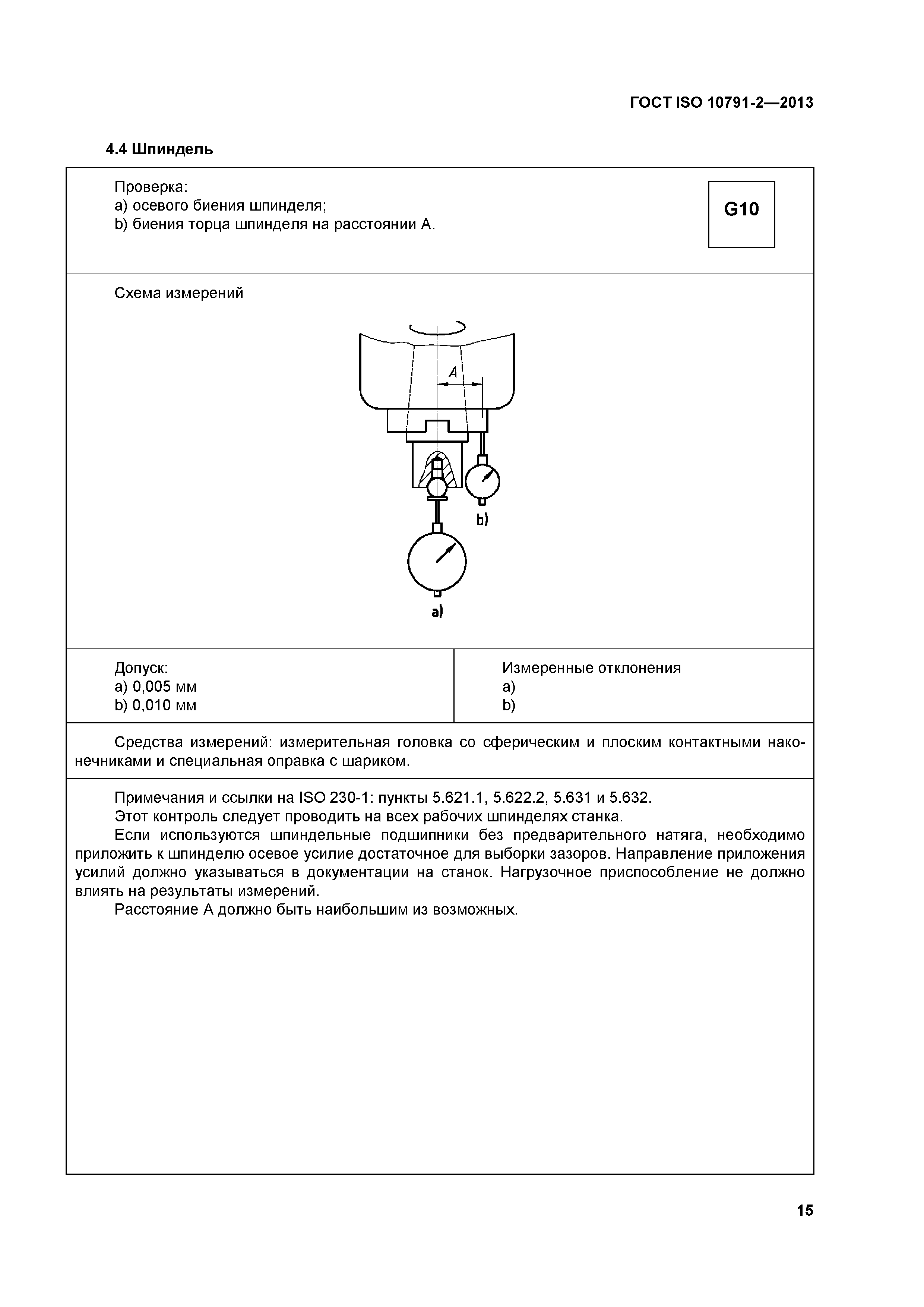

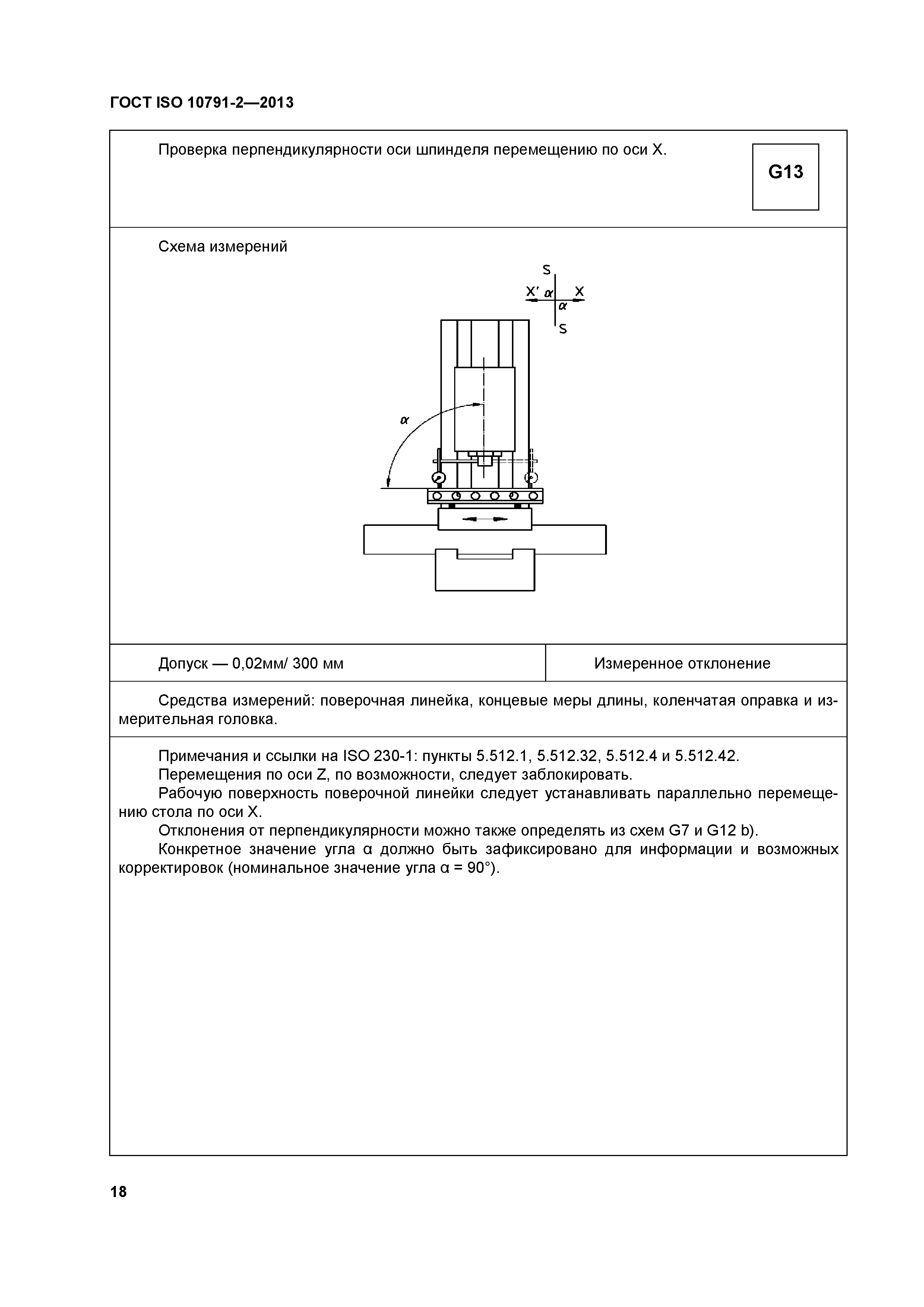

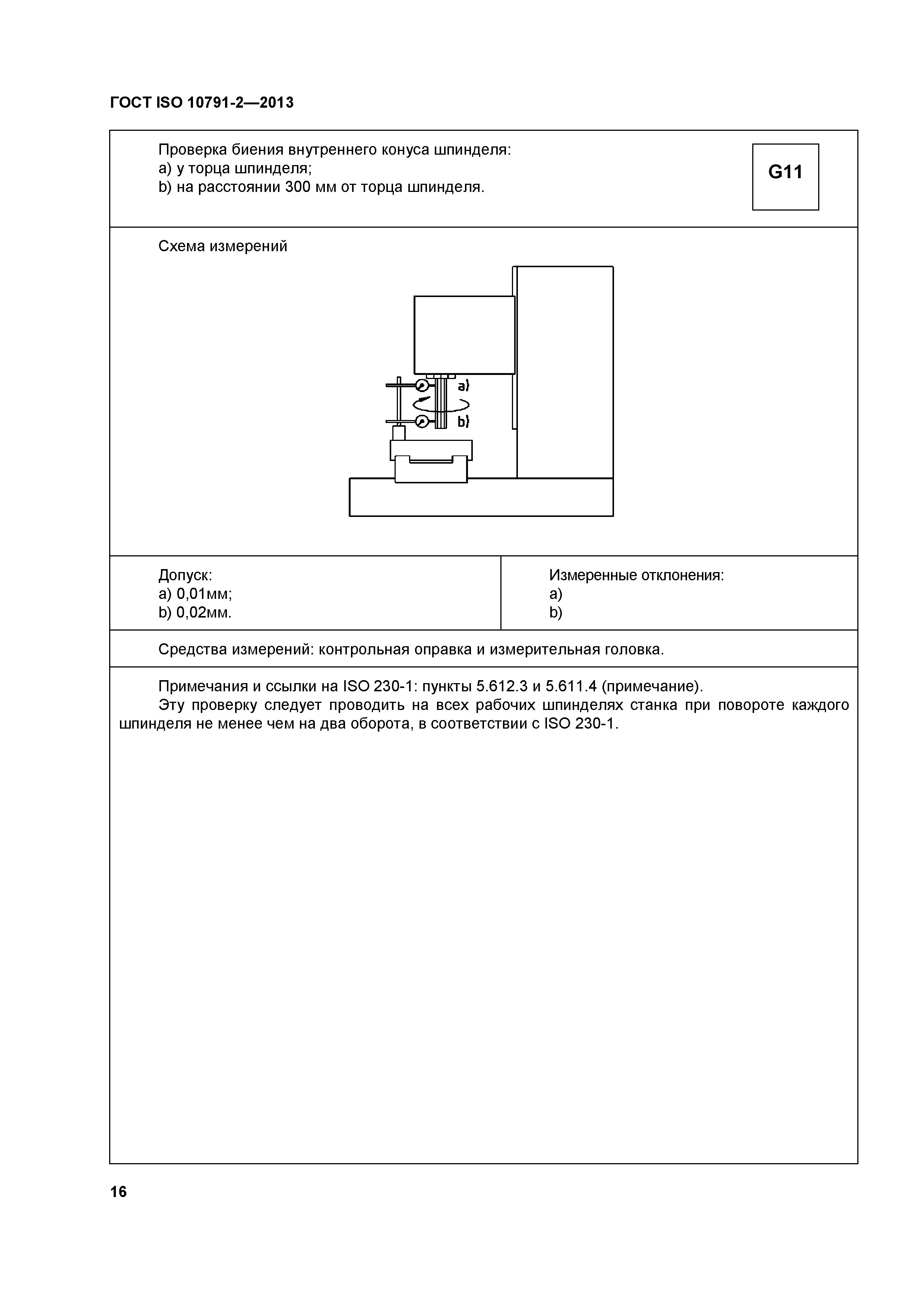

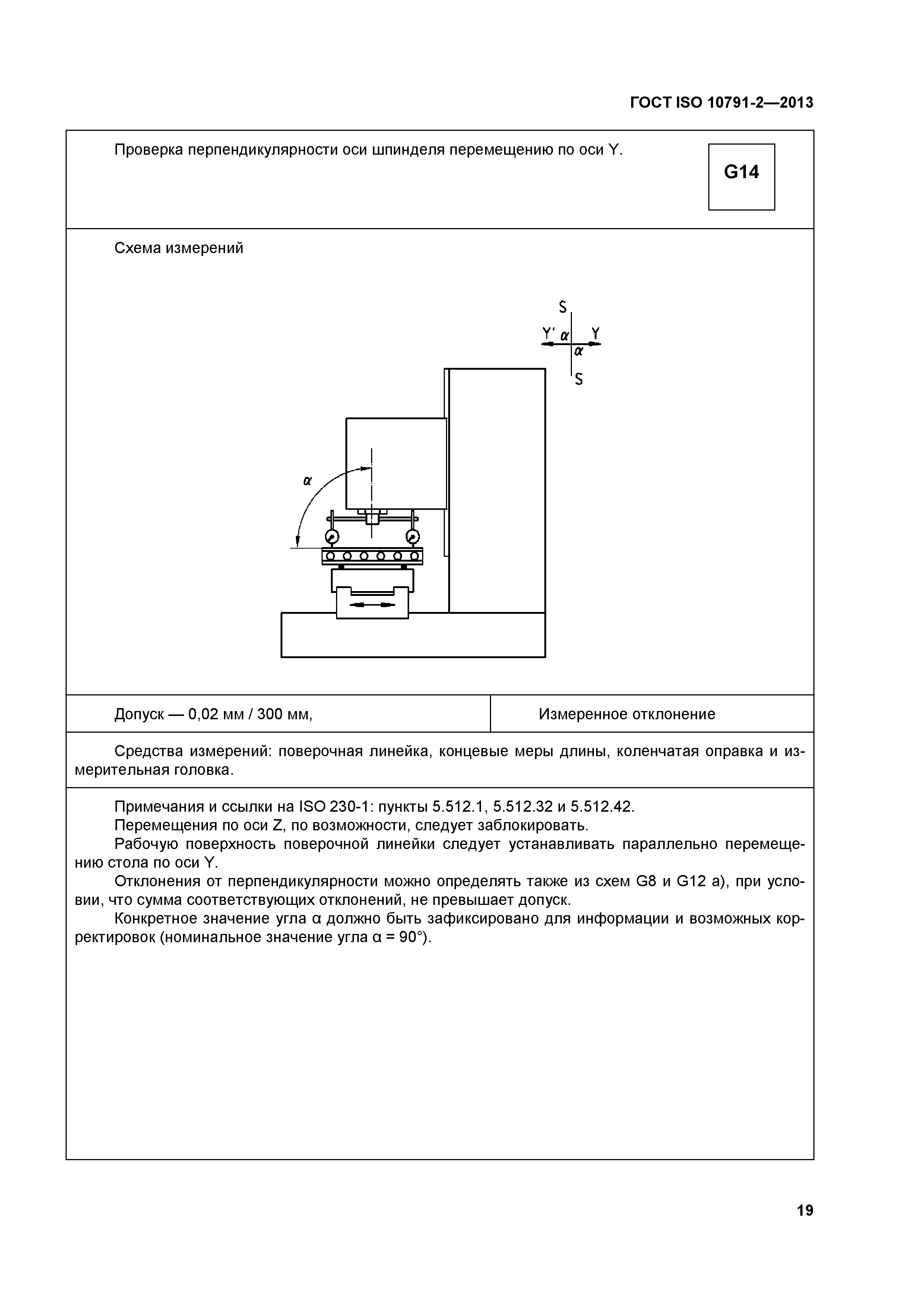

   4.4 Шпиндель

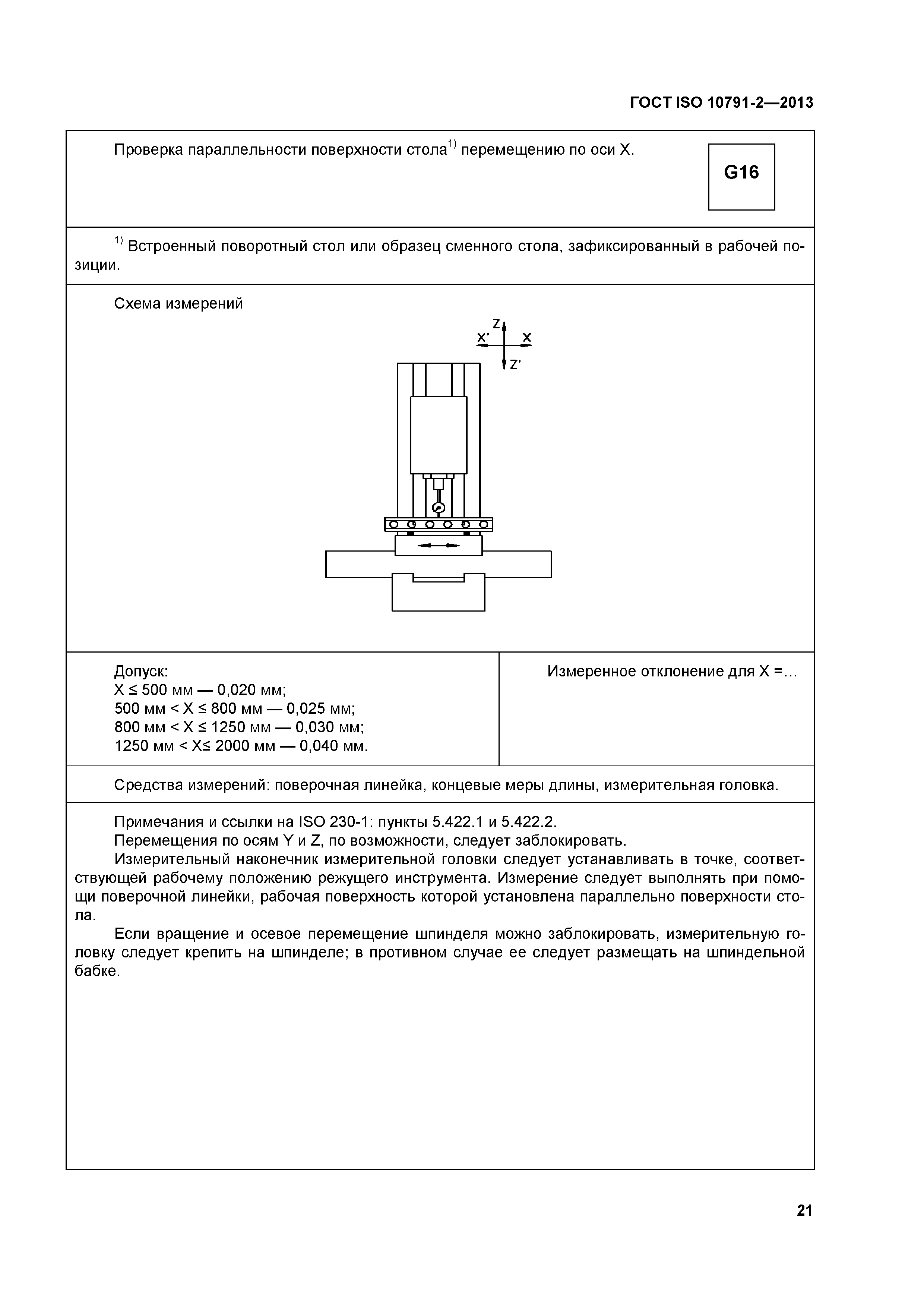

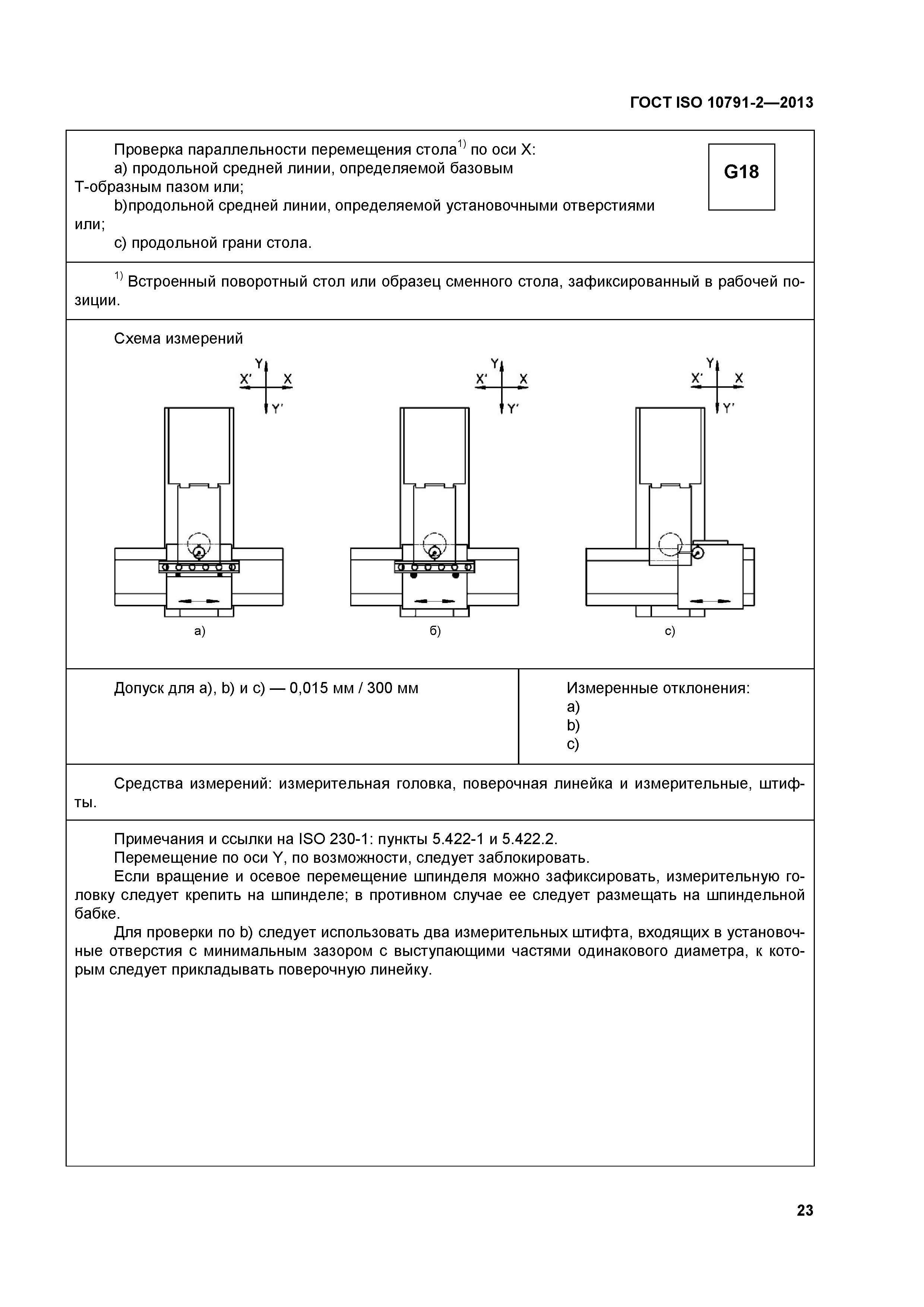

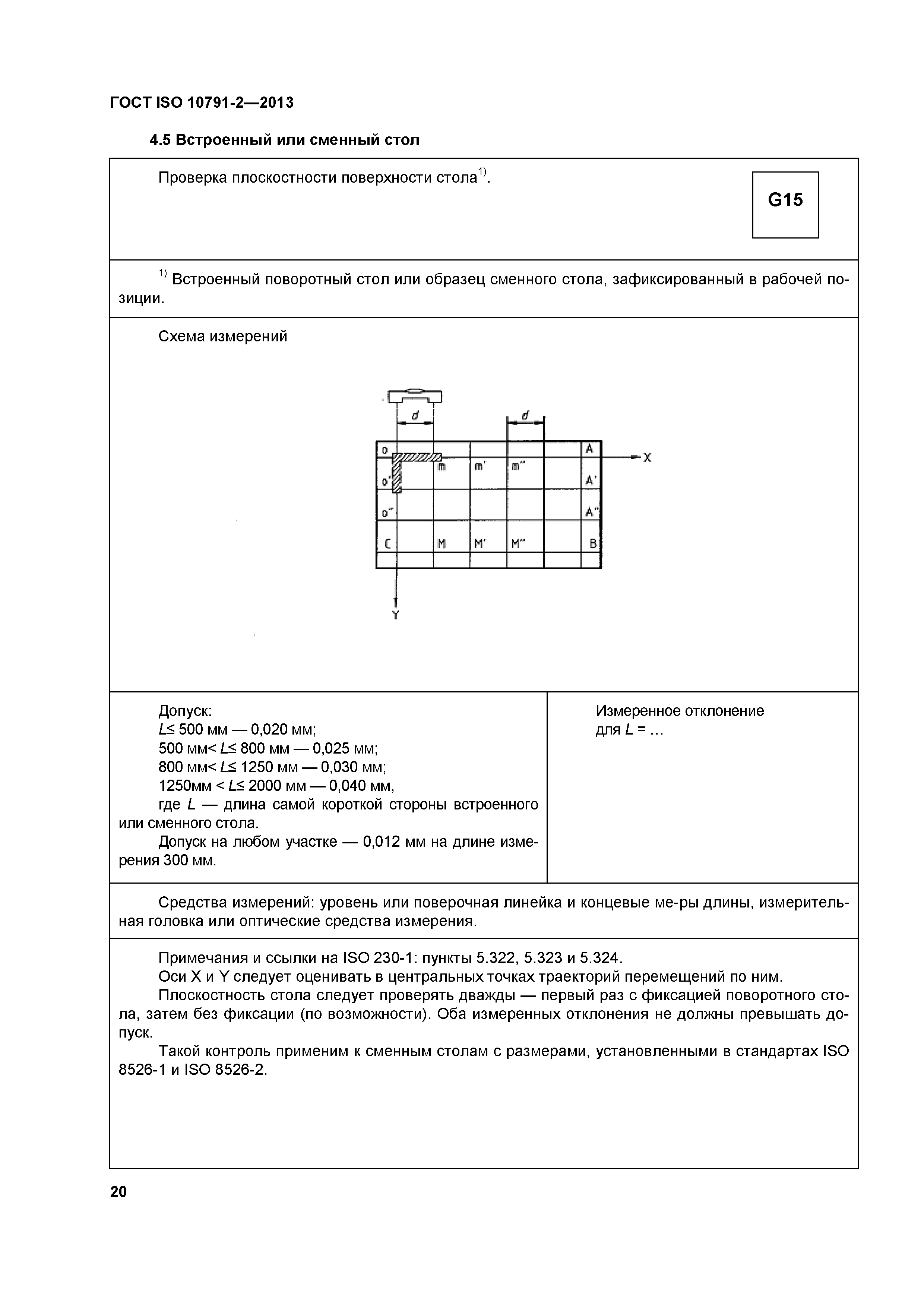

   4.5 Встроенный или сменный стол

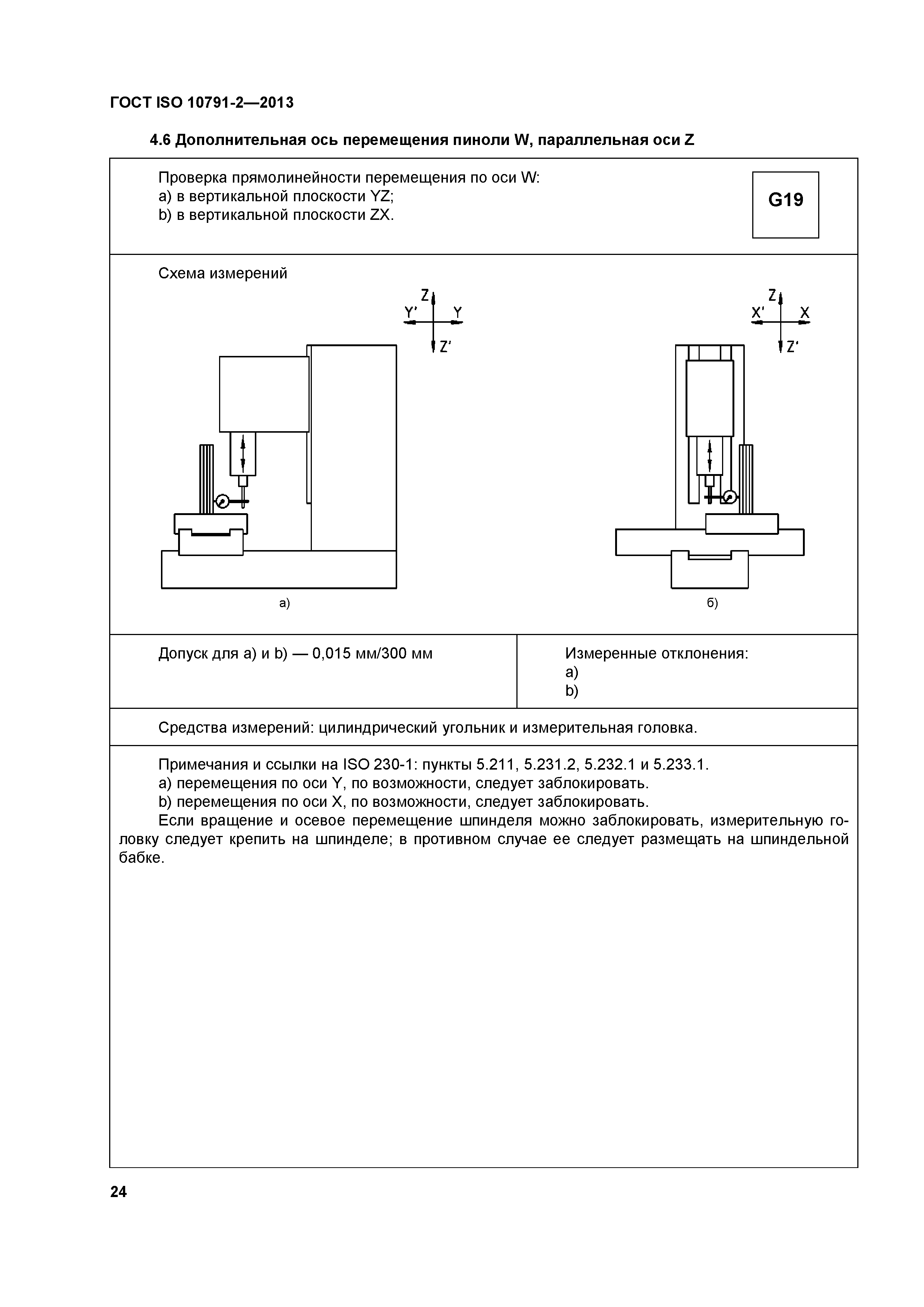

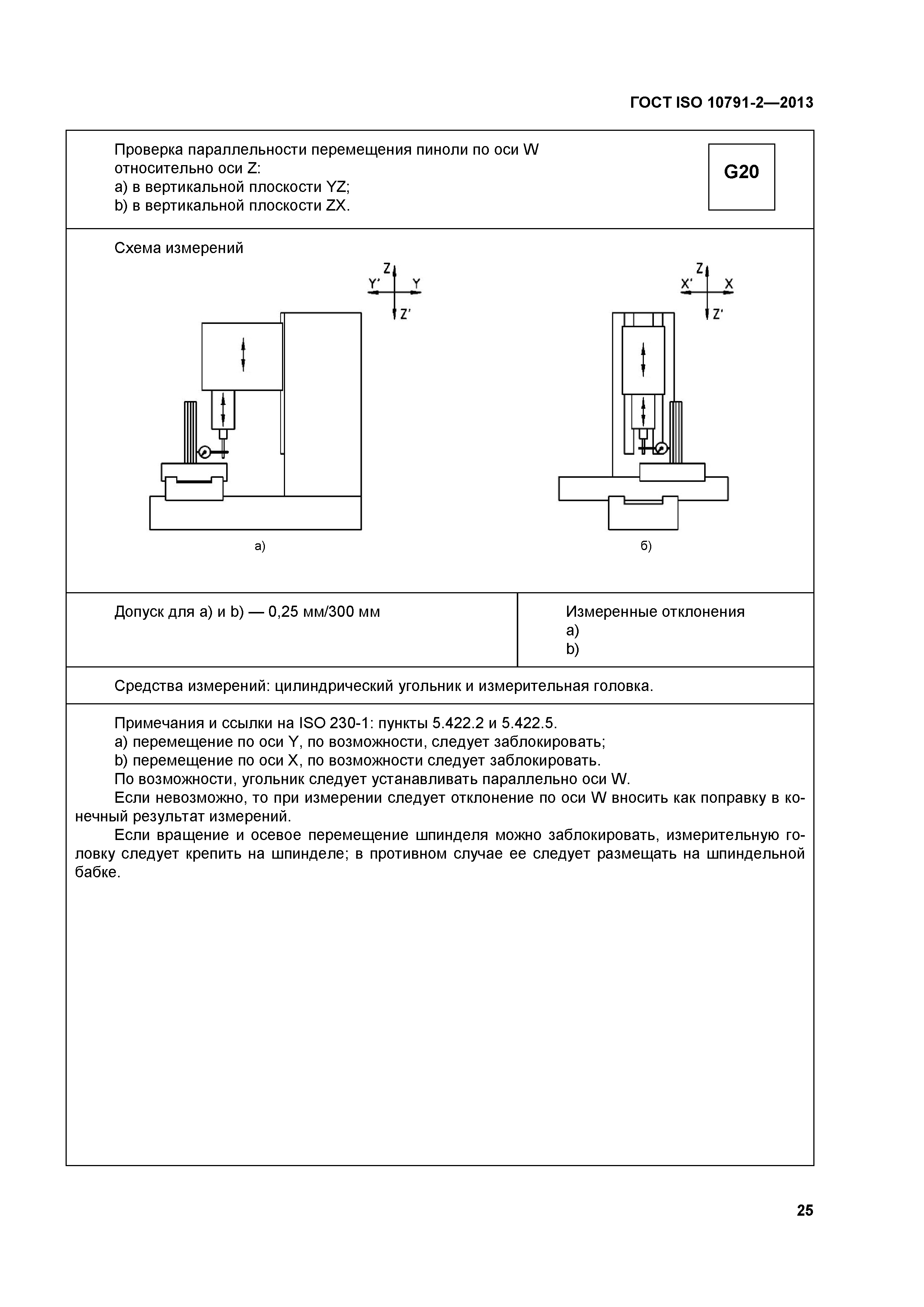

   4.6 Дополнительная ось перемещения пиноли W, параллельная оси Z

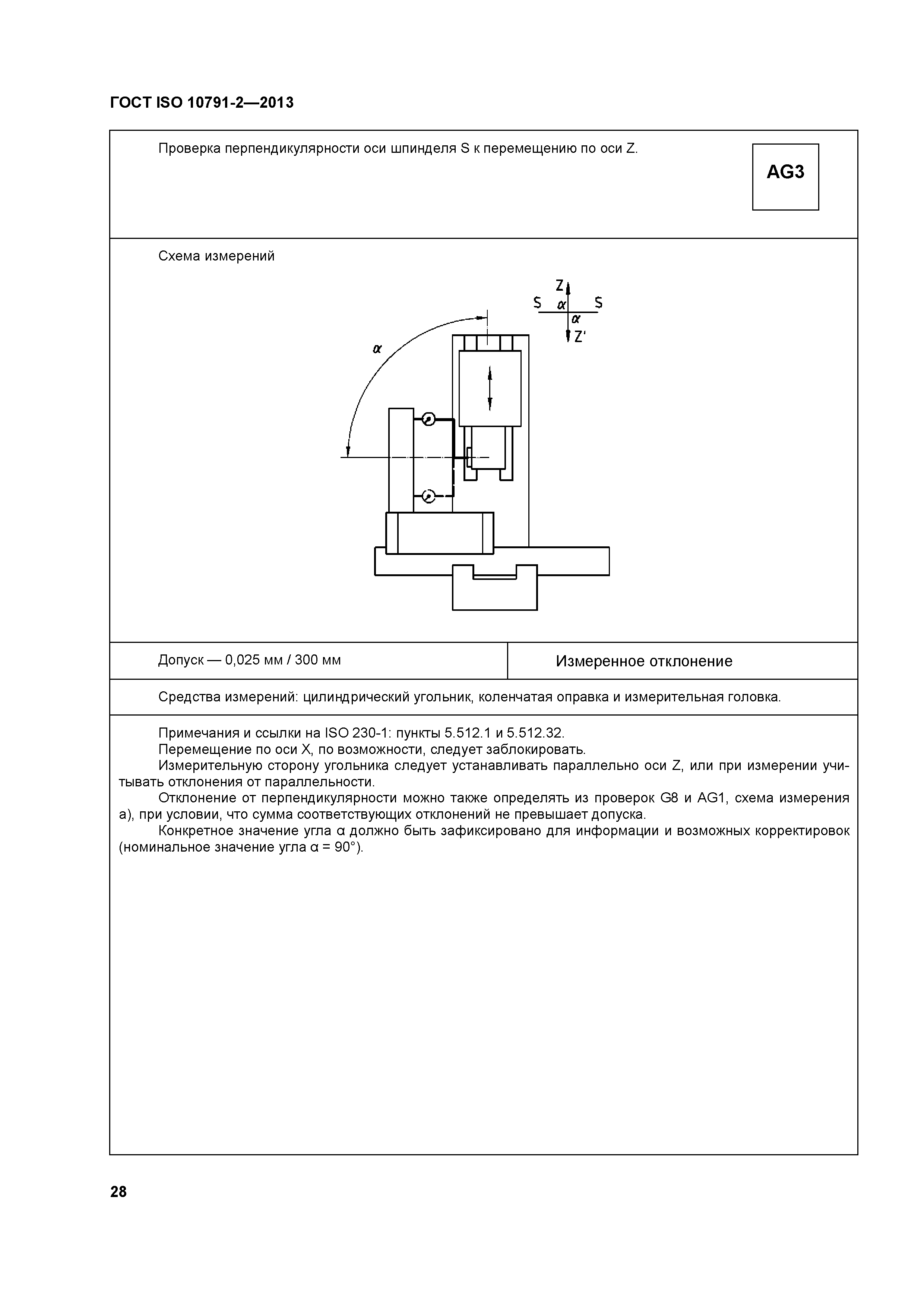

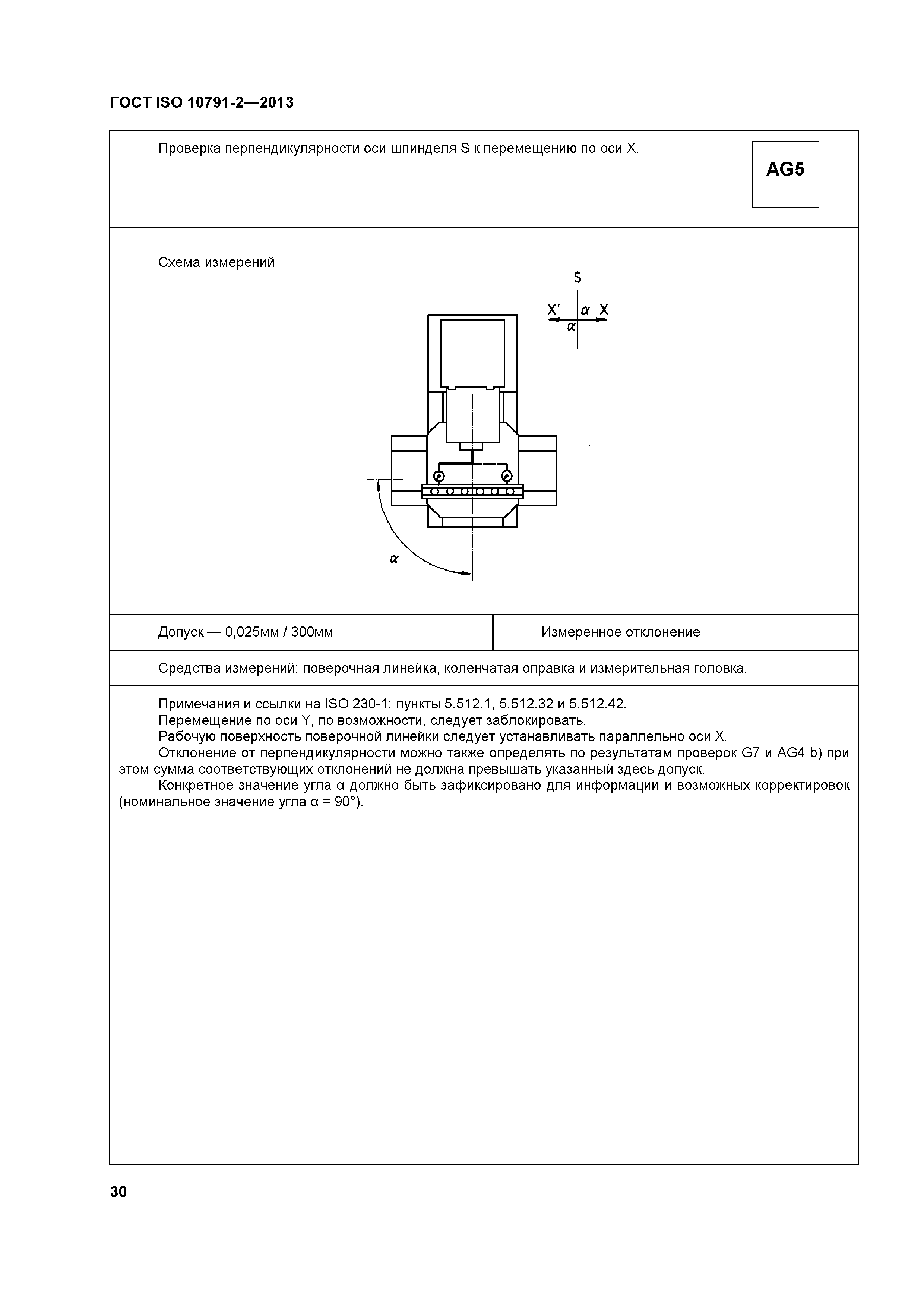

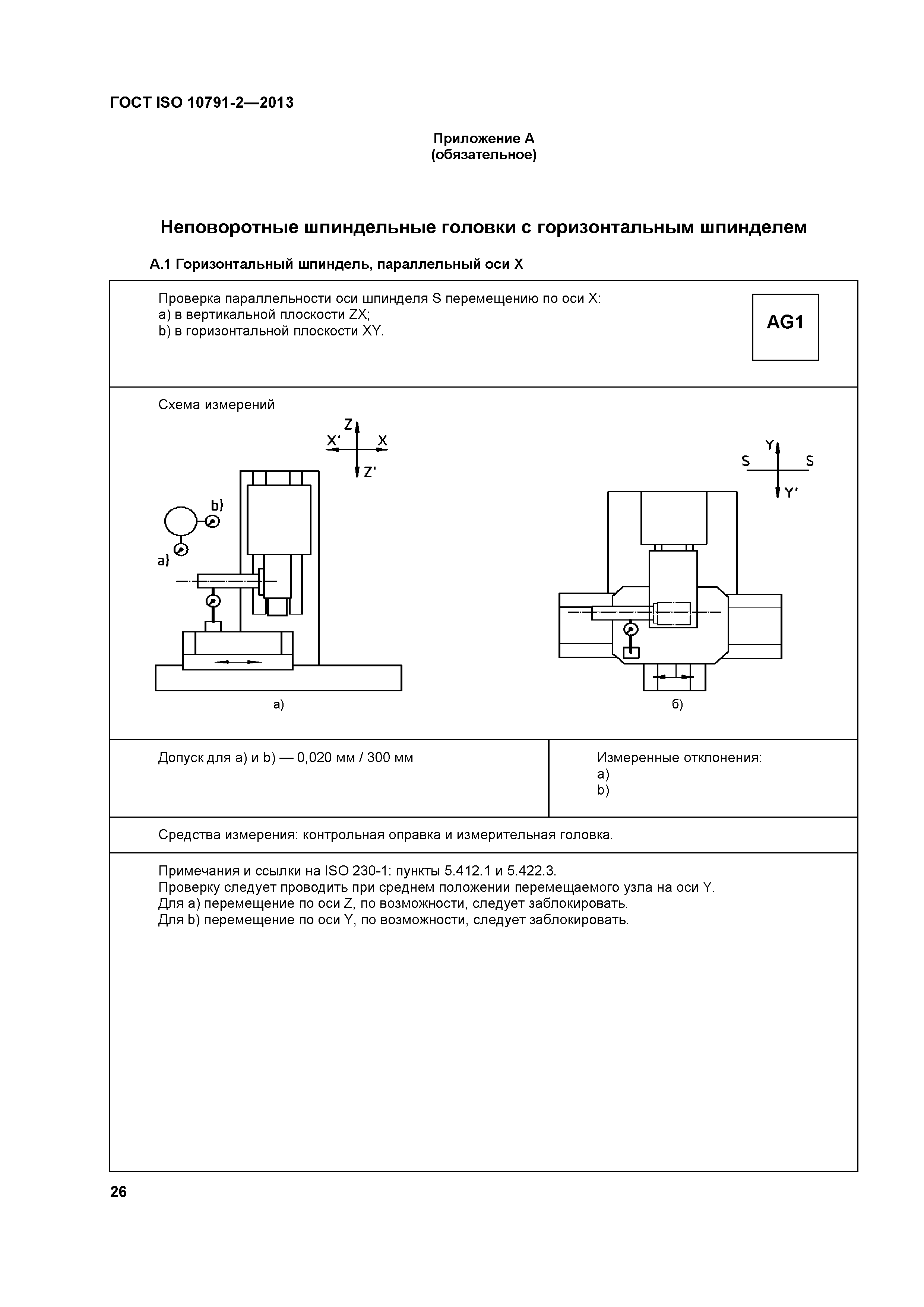

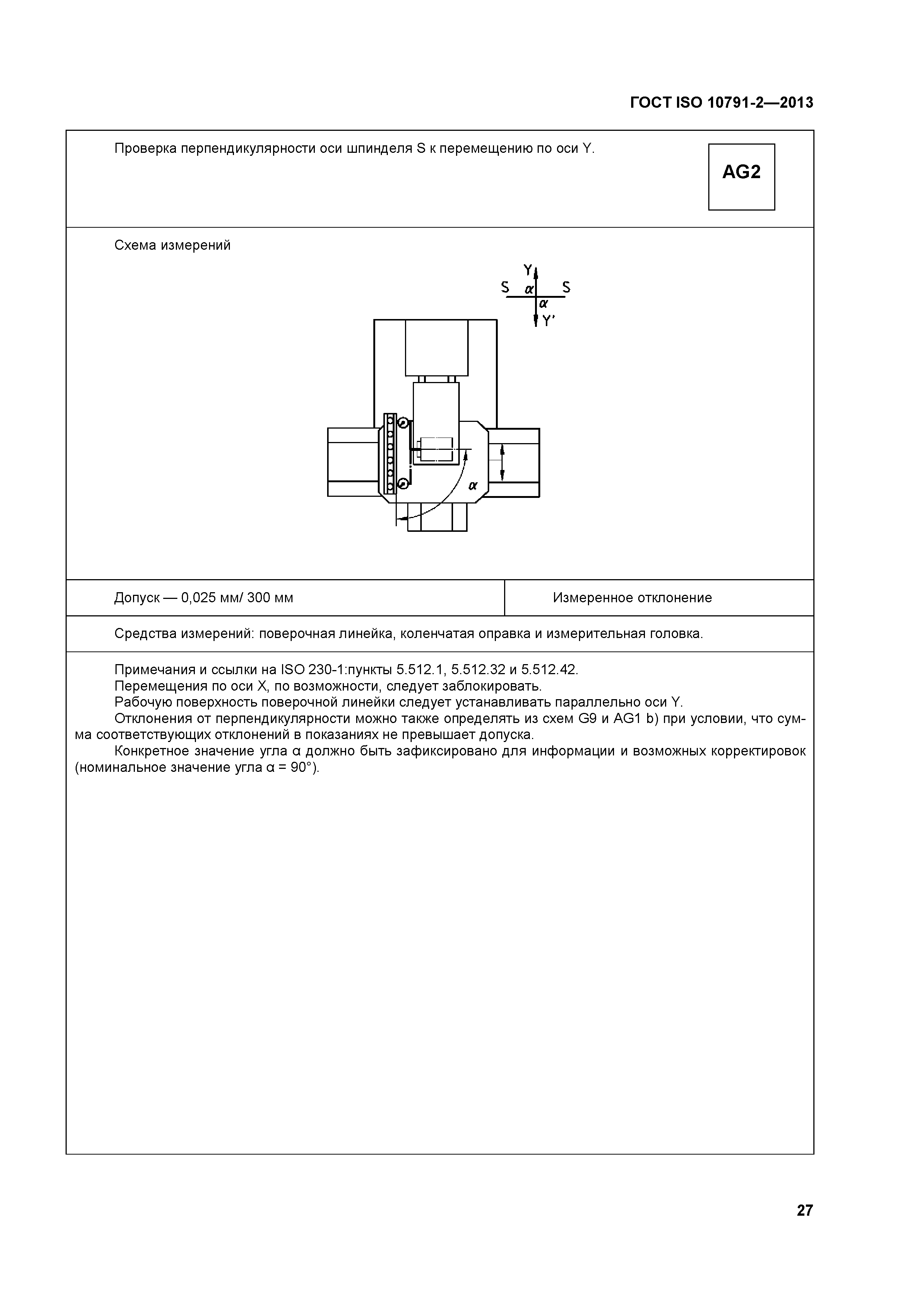

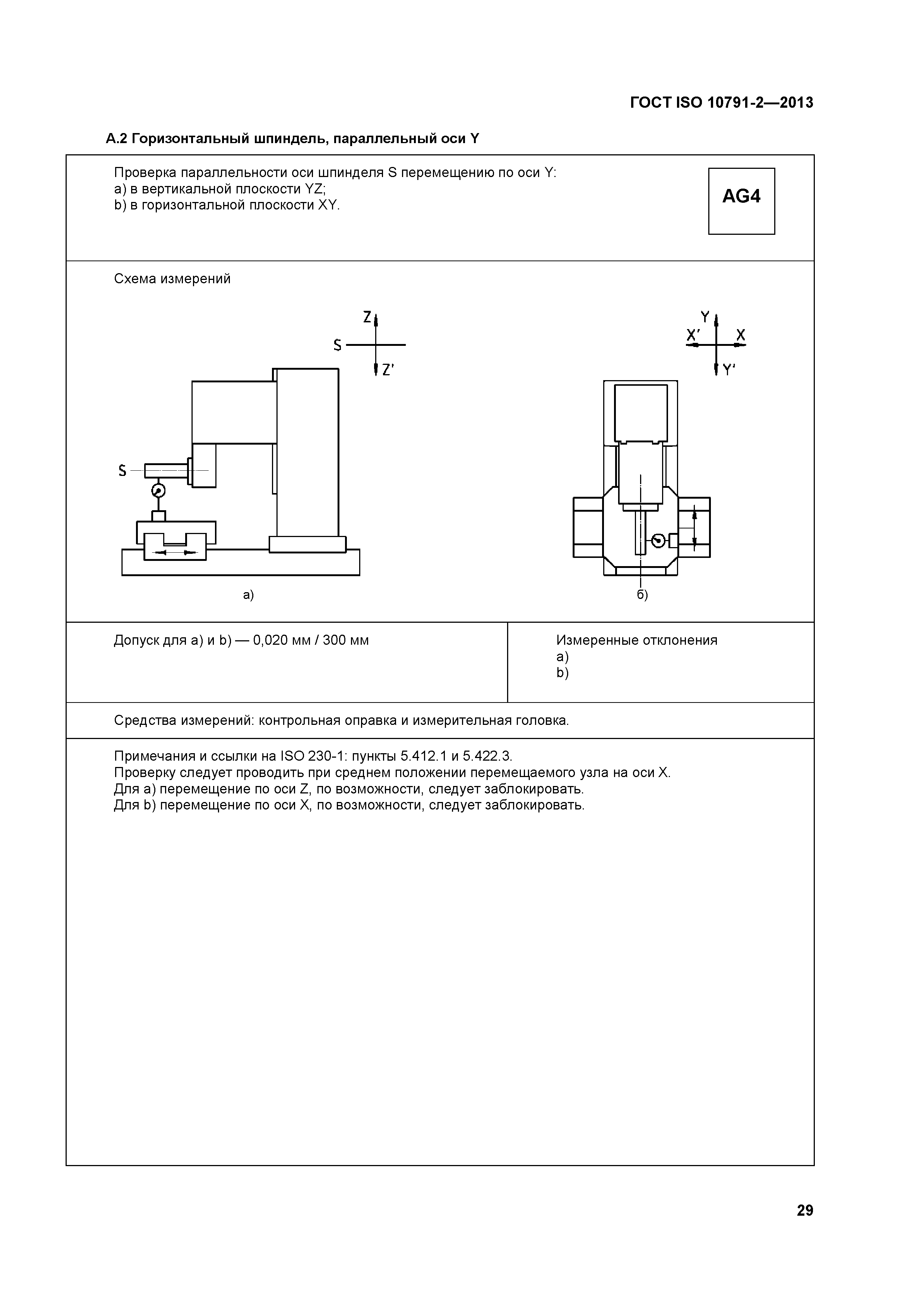

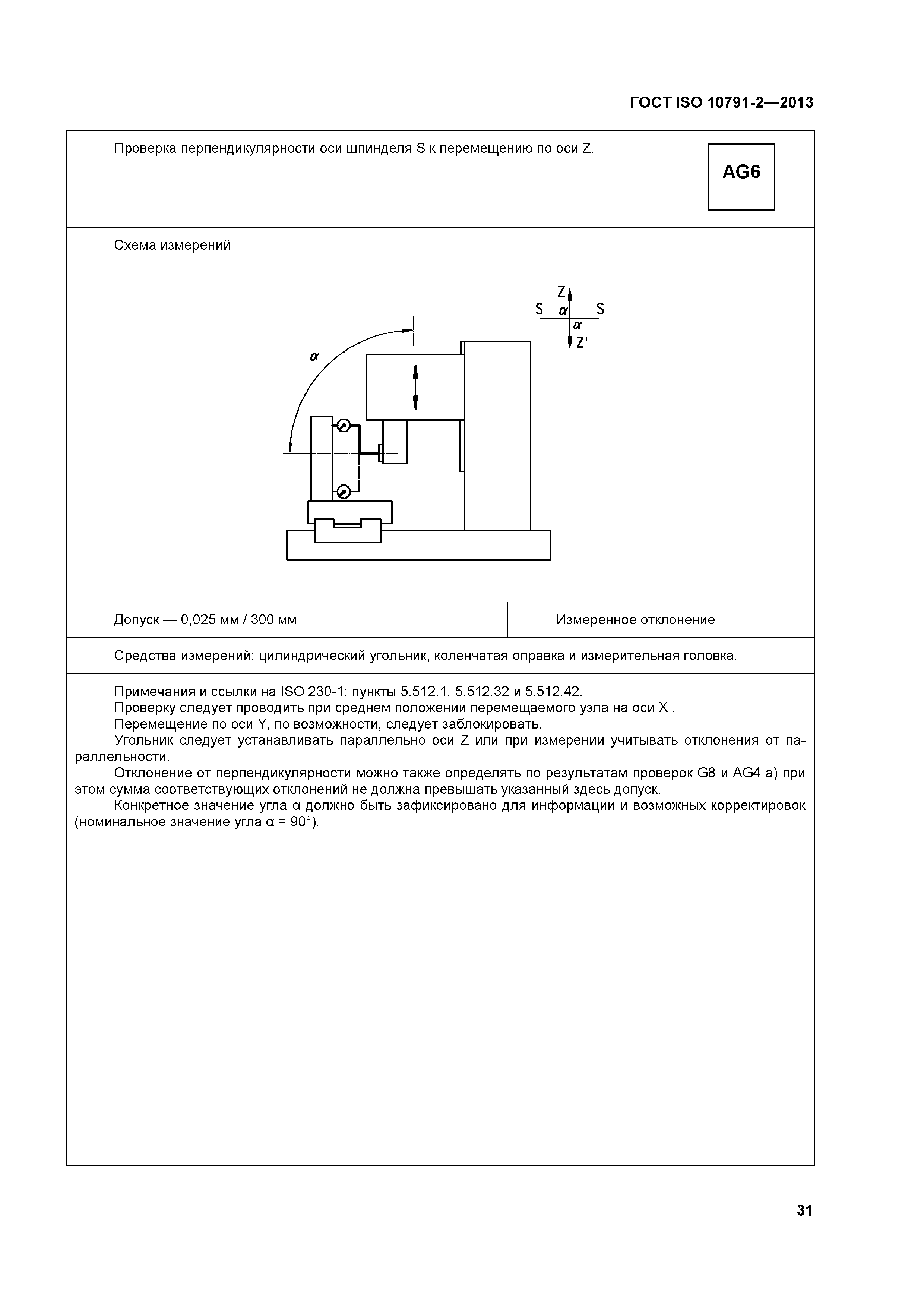

Приложение А (обязательное) Неповоротные шпиндельные головки с горизонтальным шпинделем

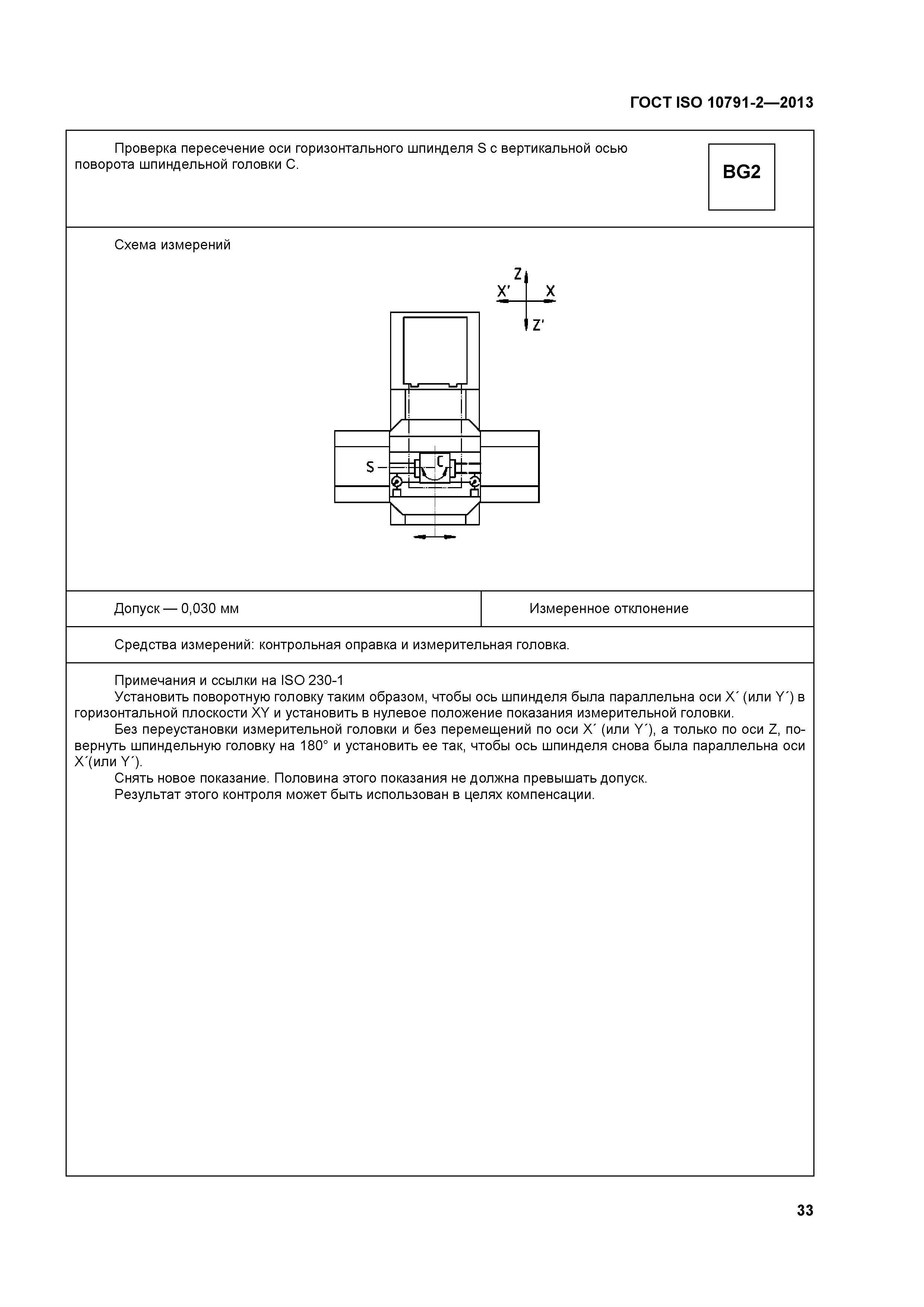

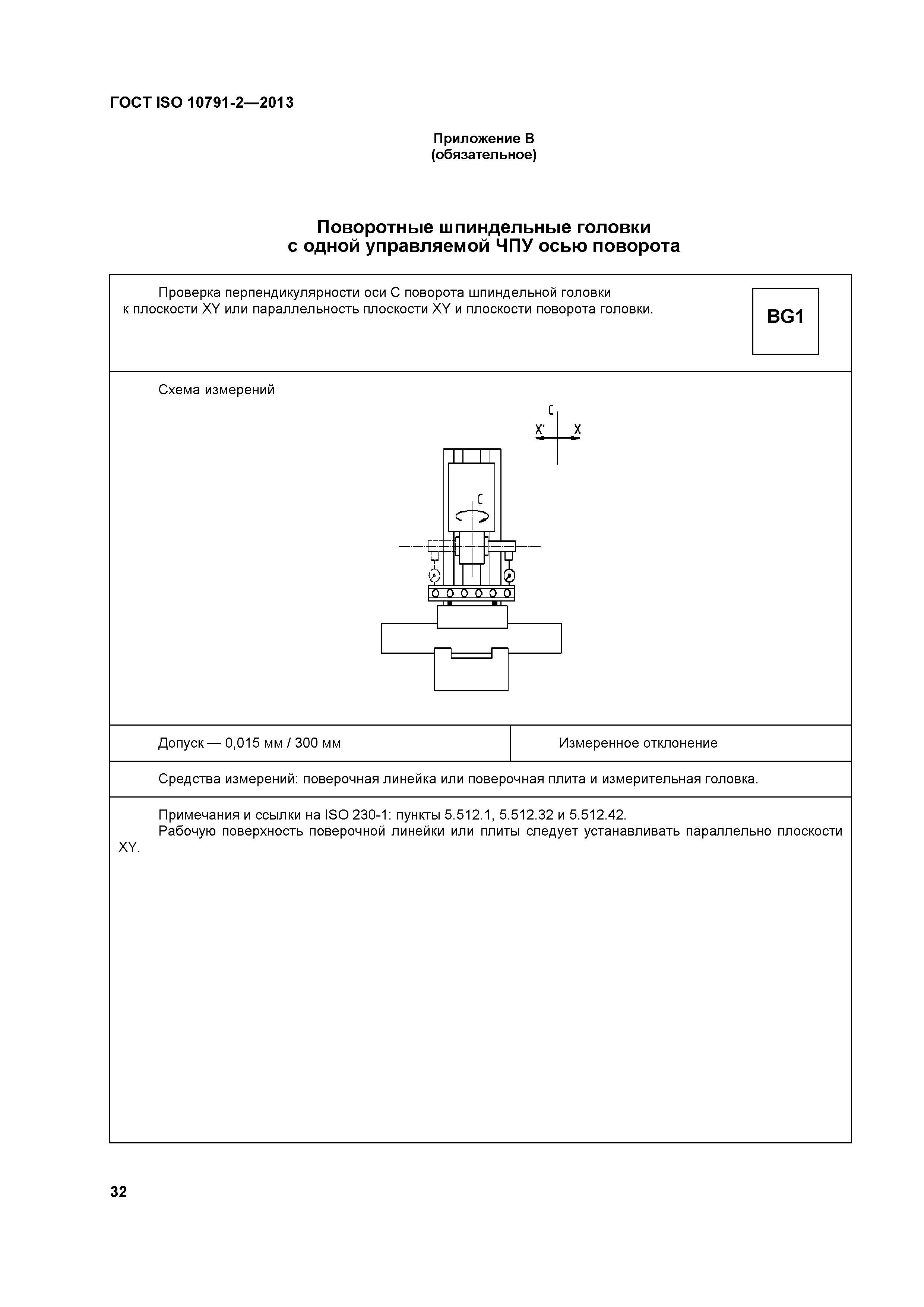

Приложение В (обязательное) Поворотные шпиндельные головки с одной управляемой ЧПУ осью поворота

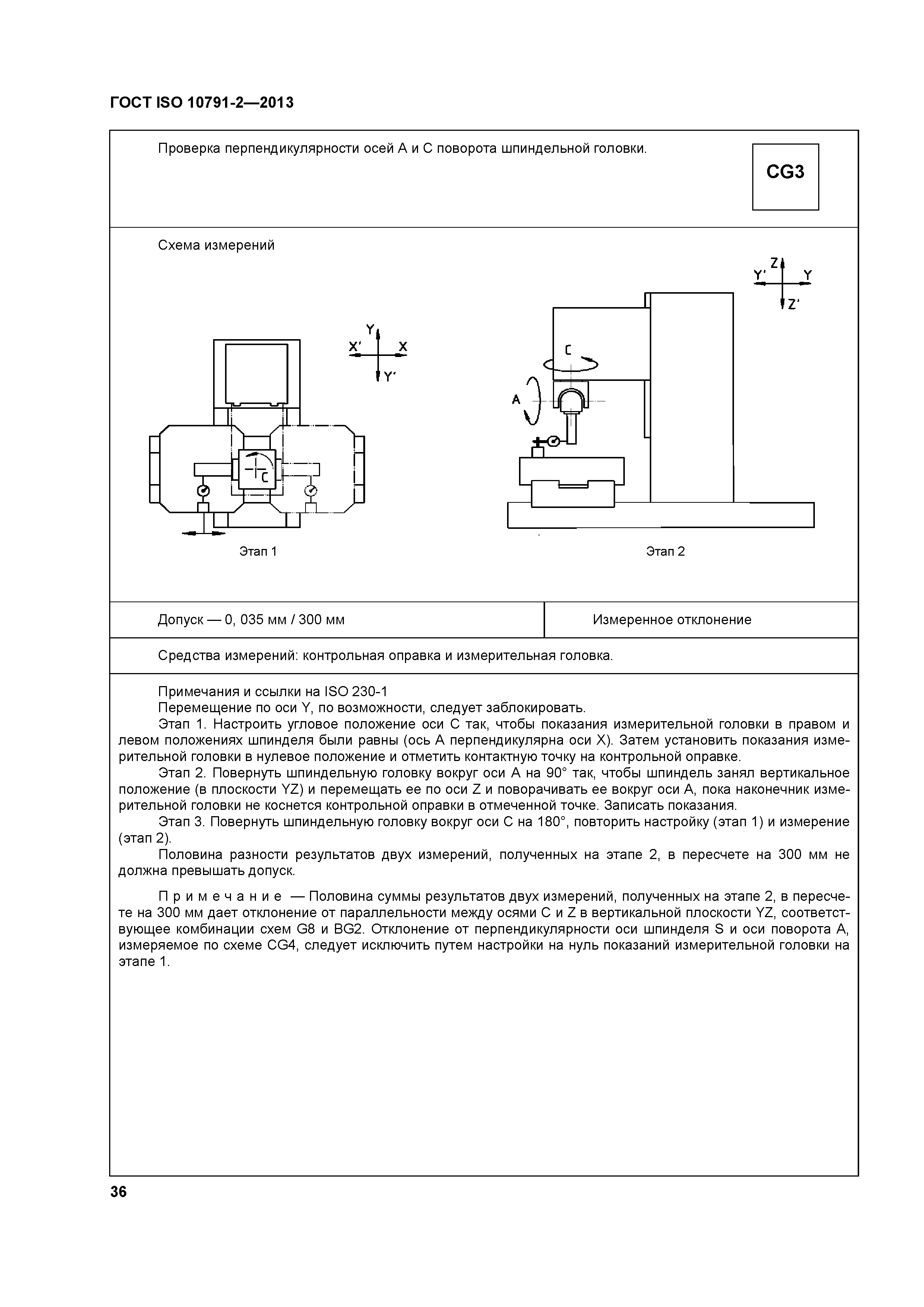

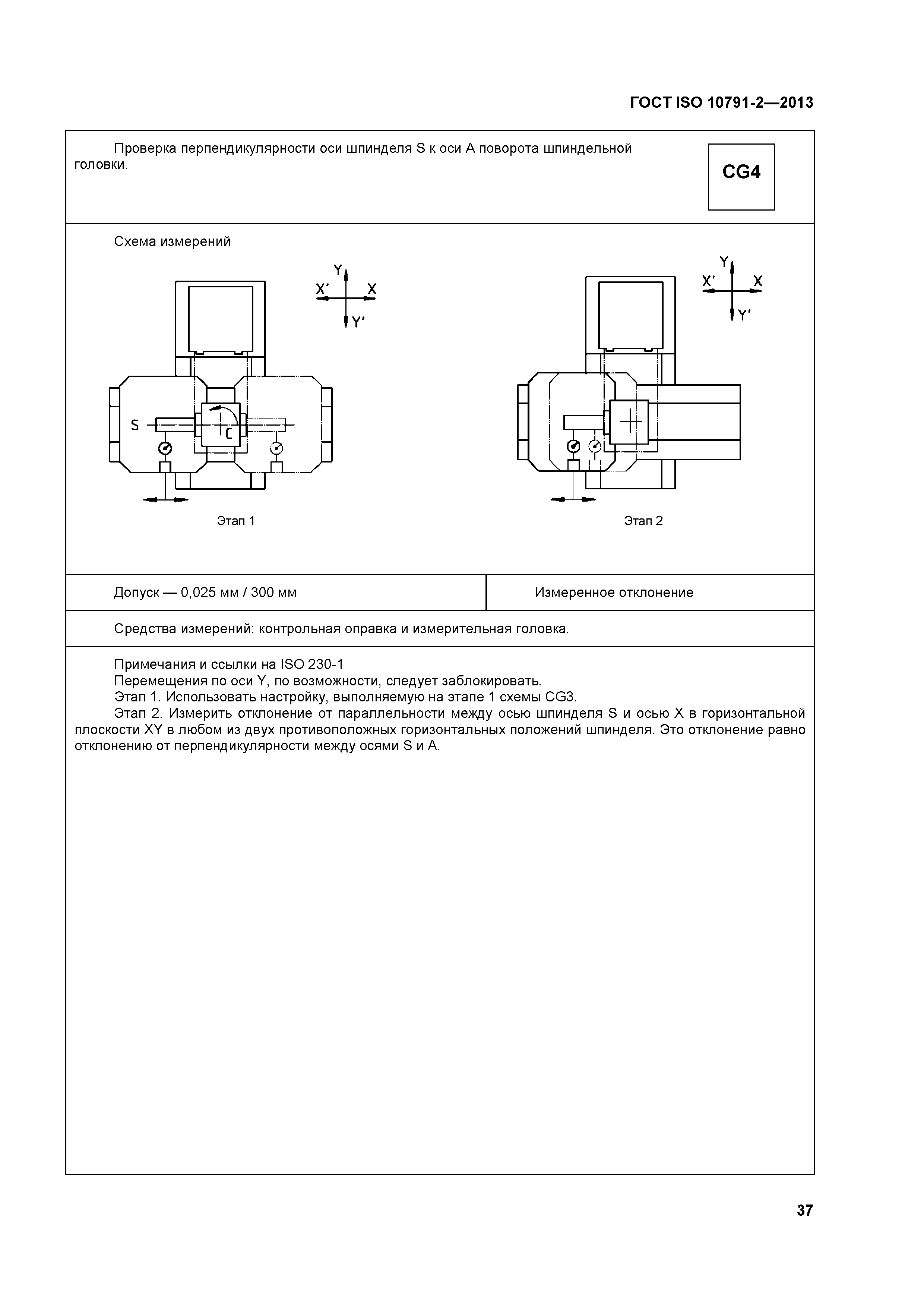

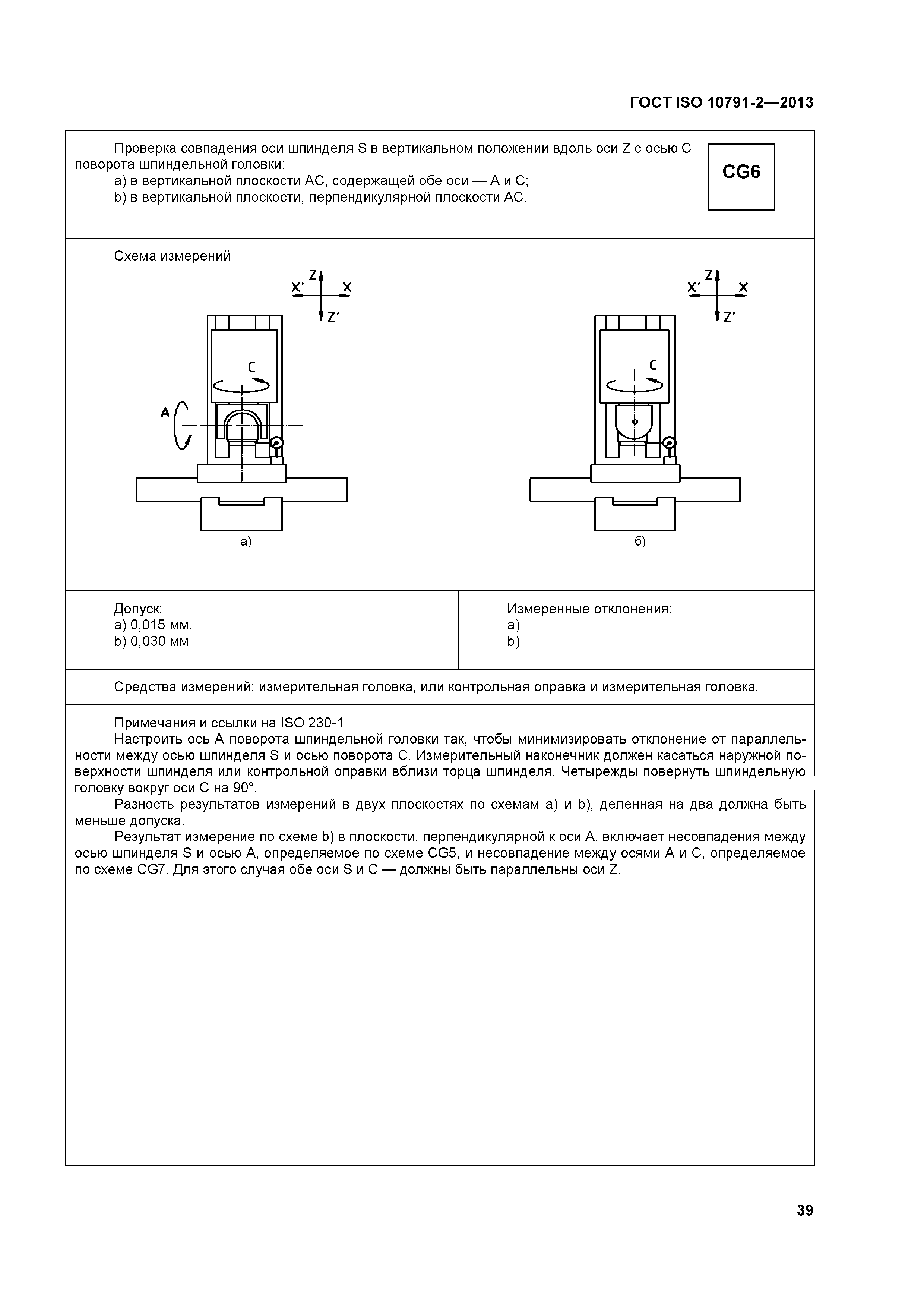

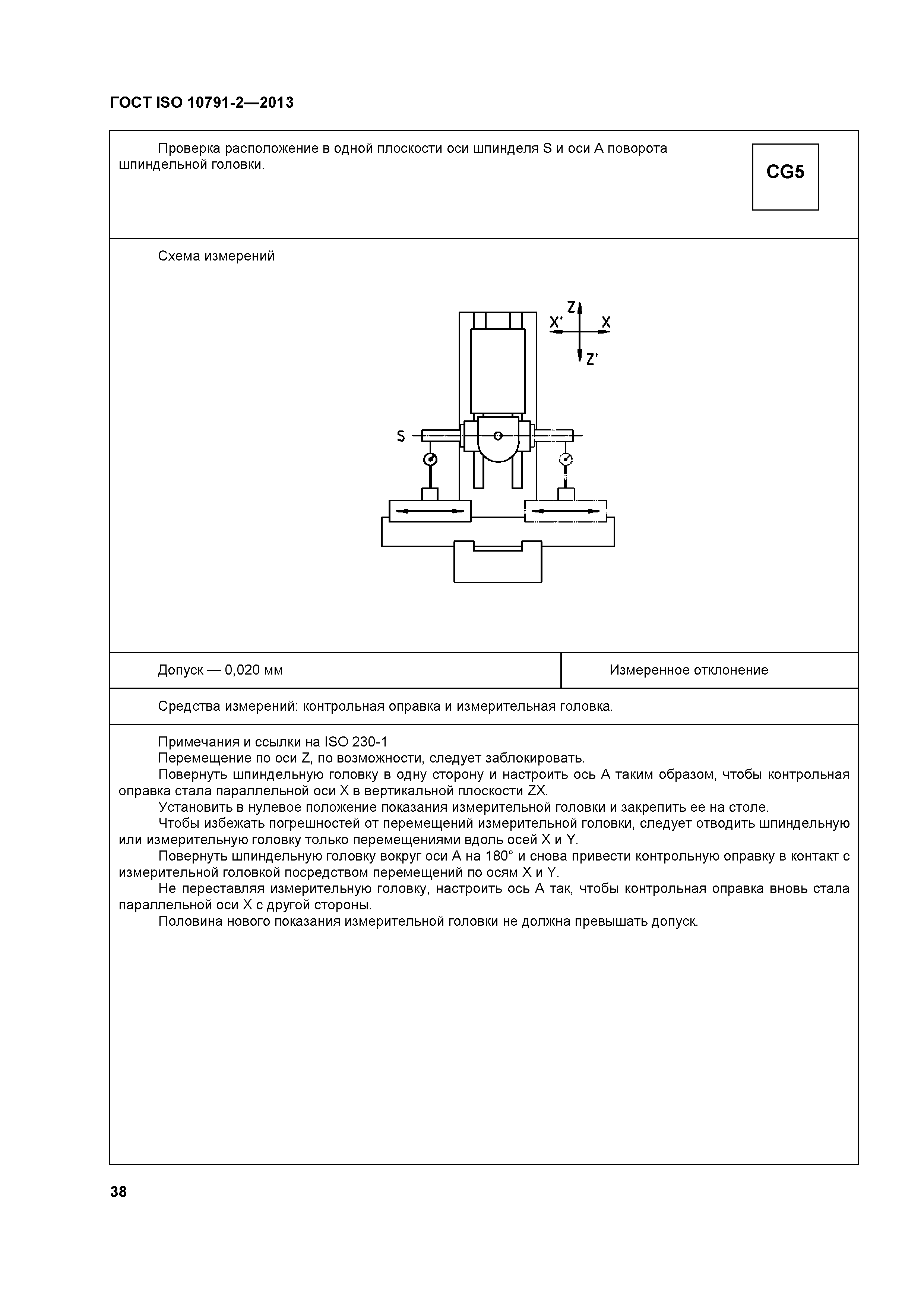

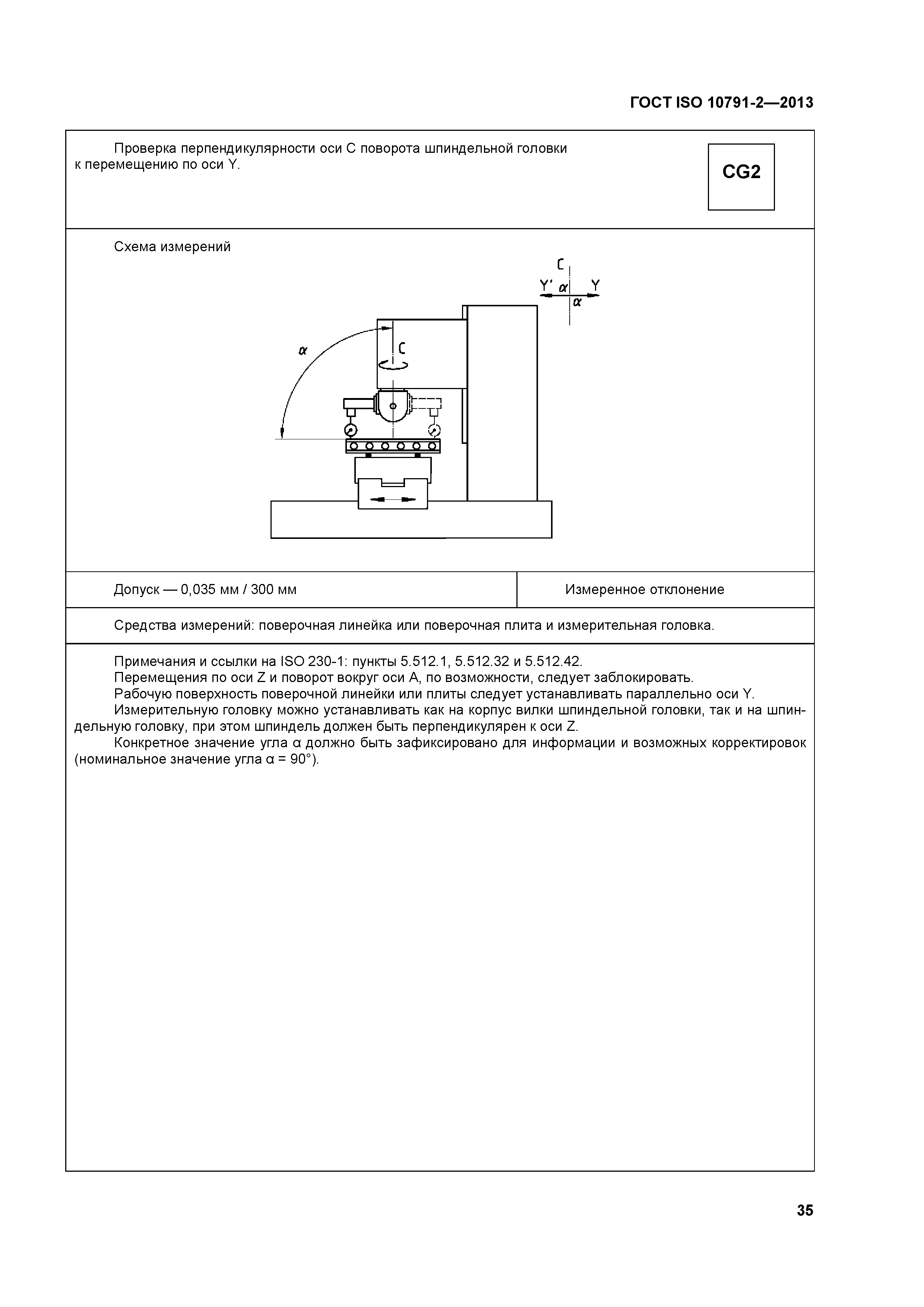

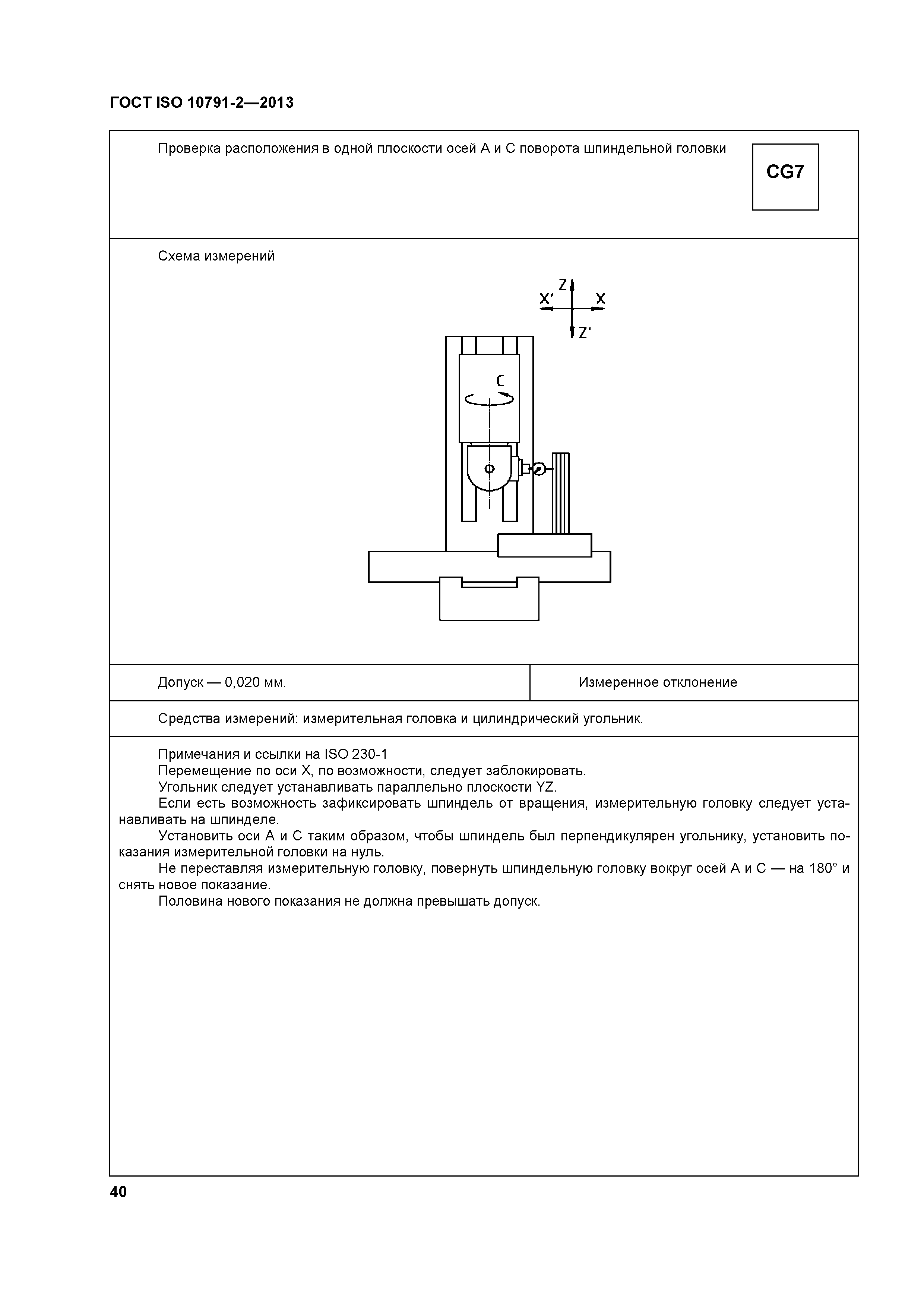

Приложение С (обязательное) Поворотные шпиндельные головки с двумя управляемыми ЧПУ взаимно перпендикулярными осями поворота

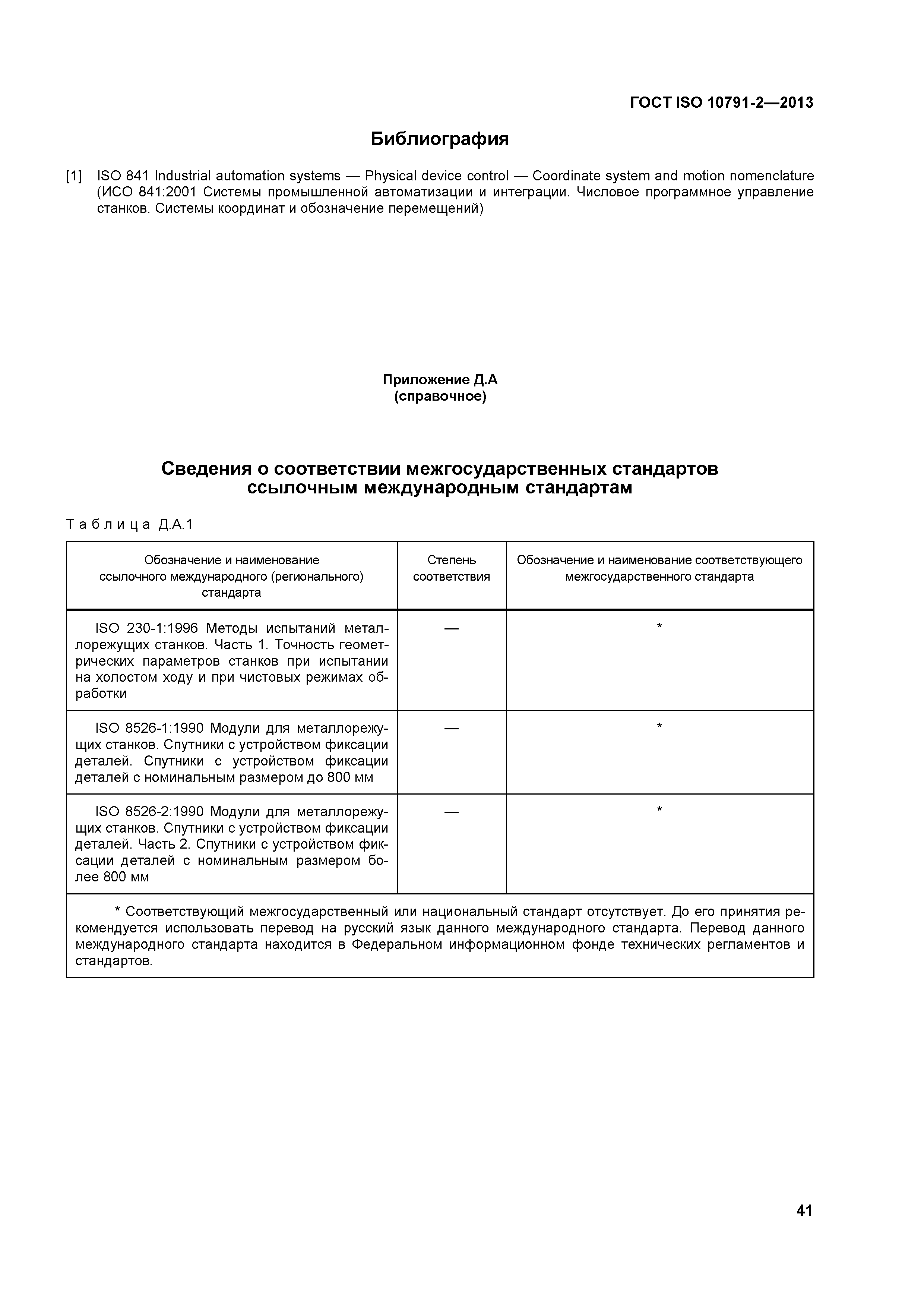

Библиография
Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам

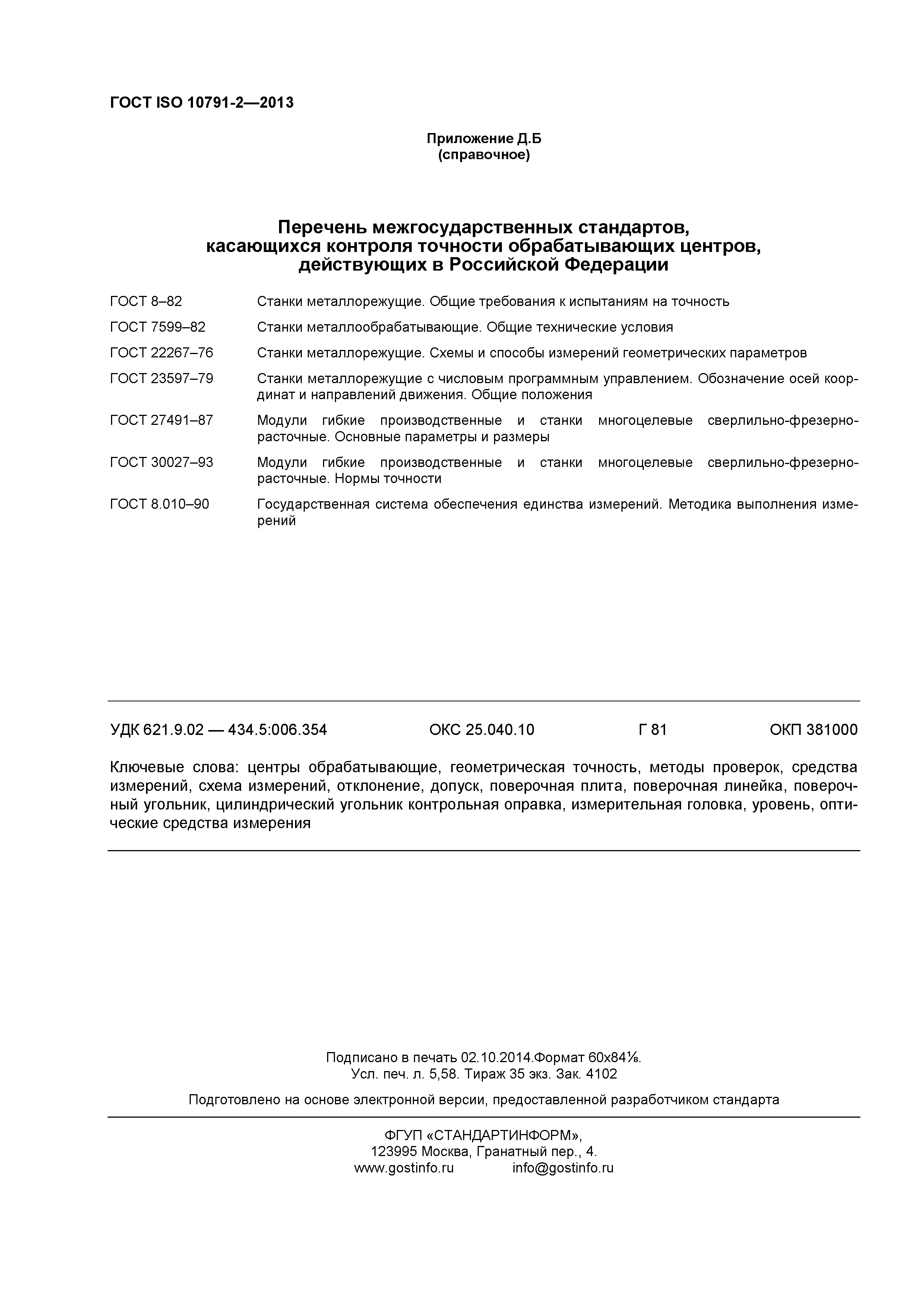

Приложение ДБ (справочное) Перечень межгосударственных стандартов, касающихся контроля точности обрабатывающих центров, действующих в Российской Федерации

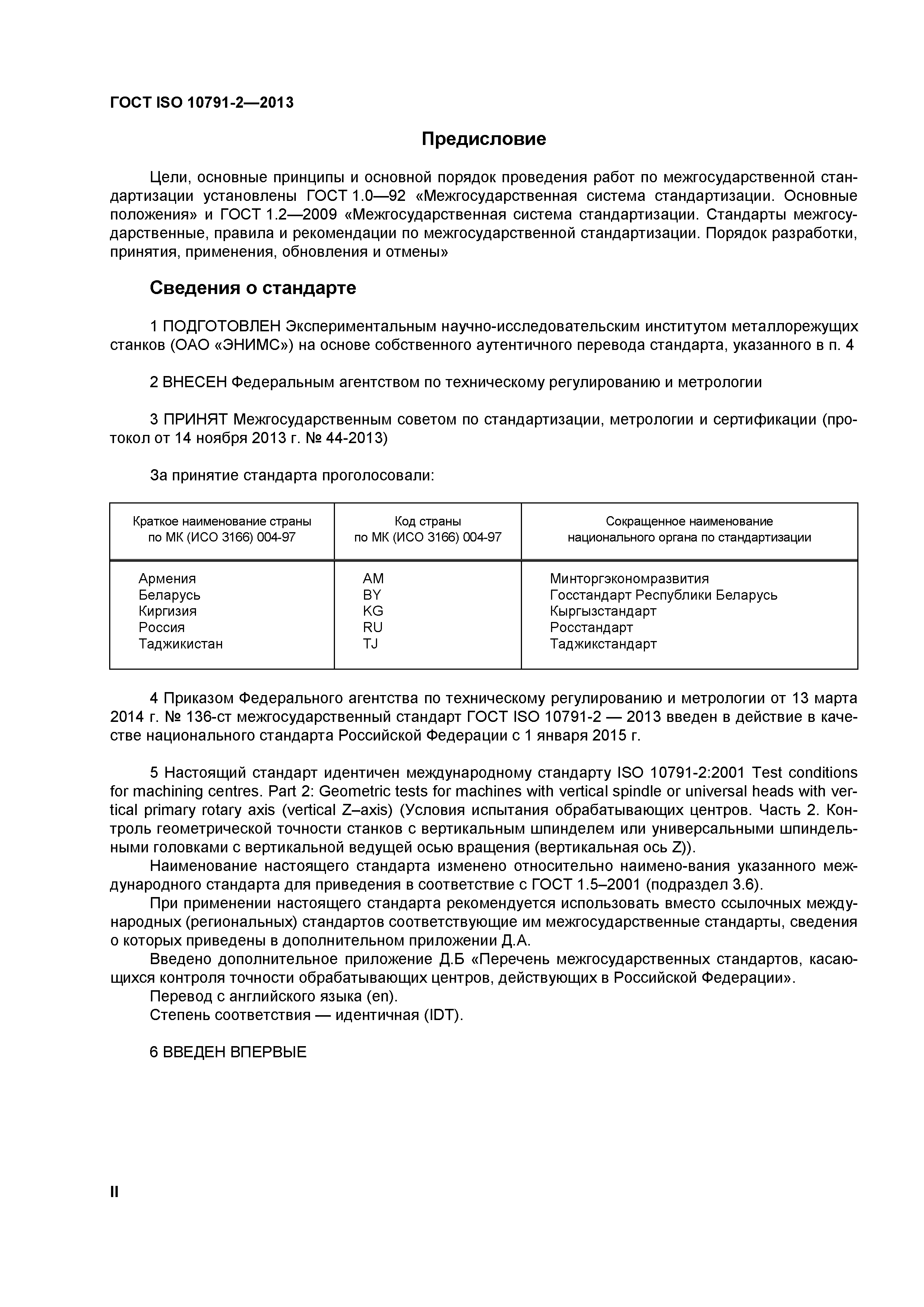

Разработан: ОАО ЭНИМС
Утверждён:14.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 44-2013)
13.03.2014 Федеральное агентство по техническому регулированию и метрологии (136-ст)
Издан: Стандартинформ (2014 г. )
Расположен в:Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Обрабатывающие центры Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Обрабатывающие центры
