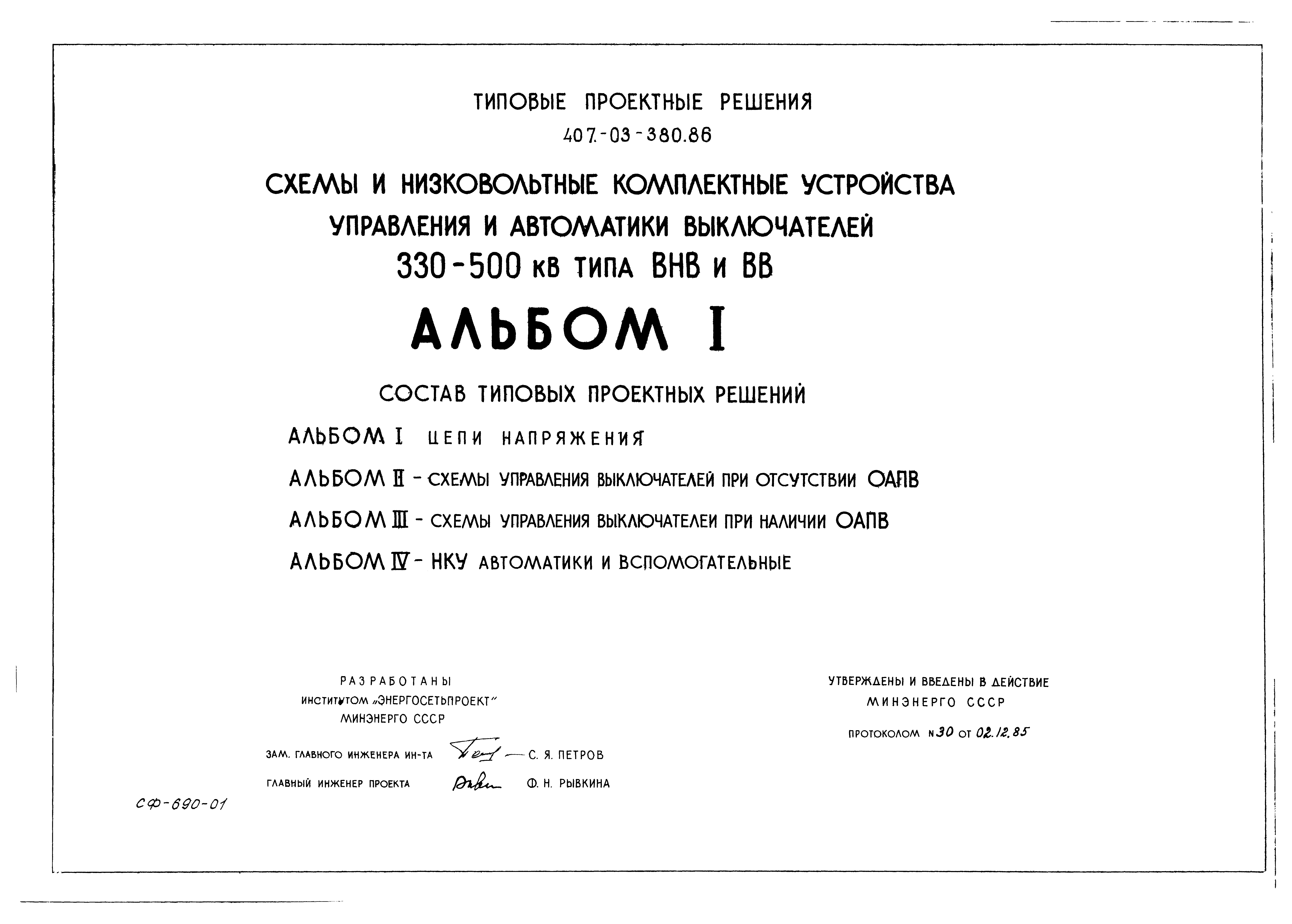

Типовые проектные решения 407-03-380.86

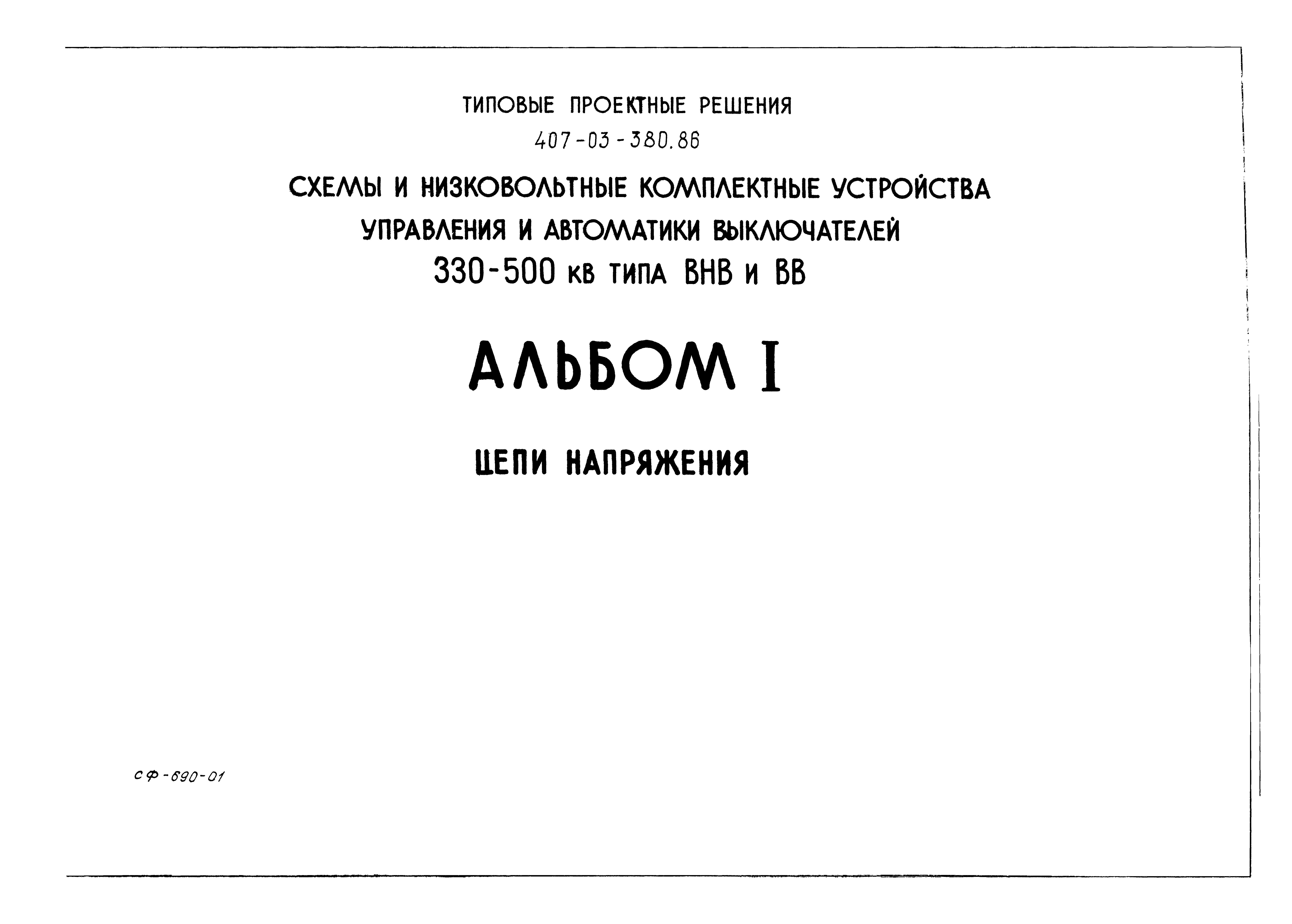

Альбом I. Цепи напряжения

Обозначение: Типовые проектные решения 407-03-380.86
Обозначение англ: 407-03-380.86
Статус:не действует
Название рус.:Альбом I. Цепи напряжения
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:01.11.2005

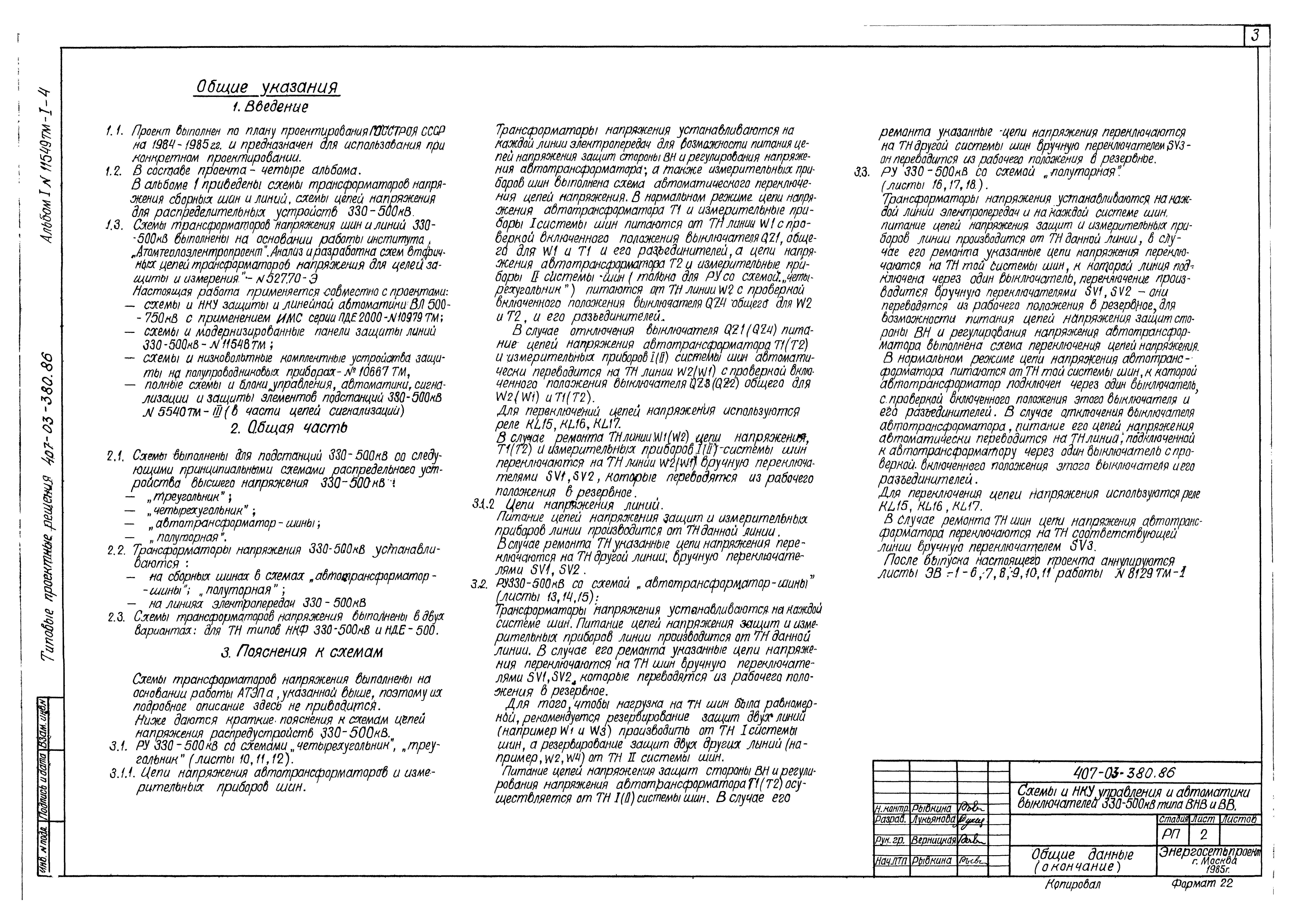

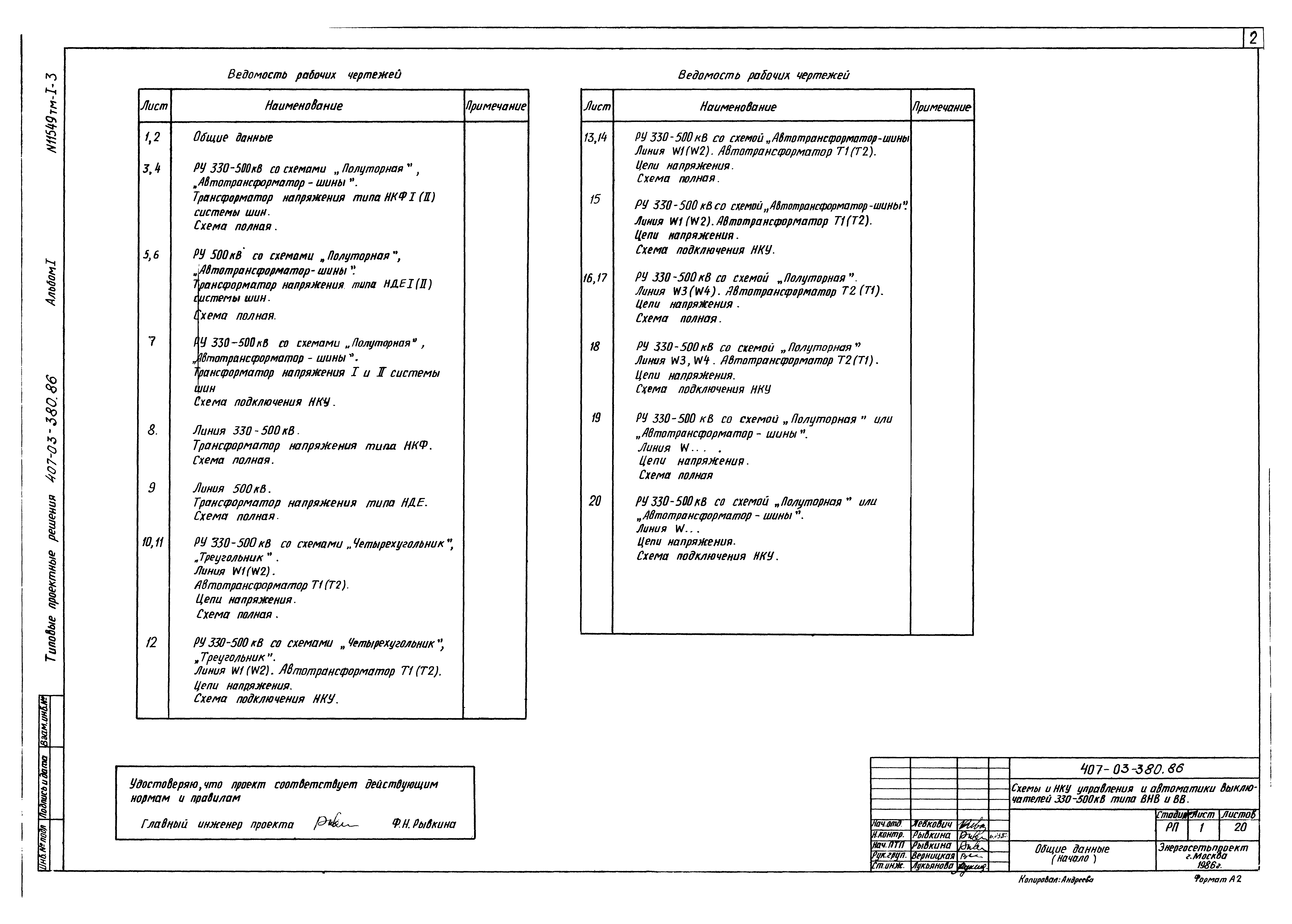

Оглавление:Общие данные

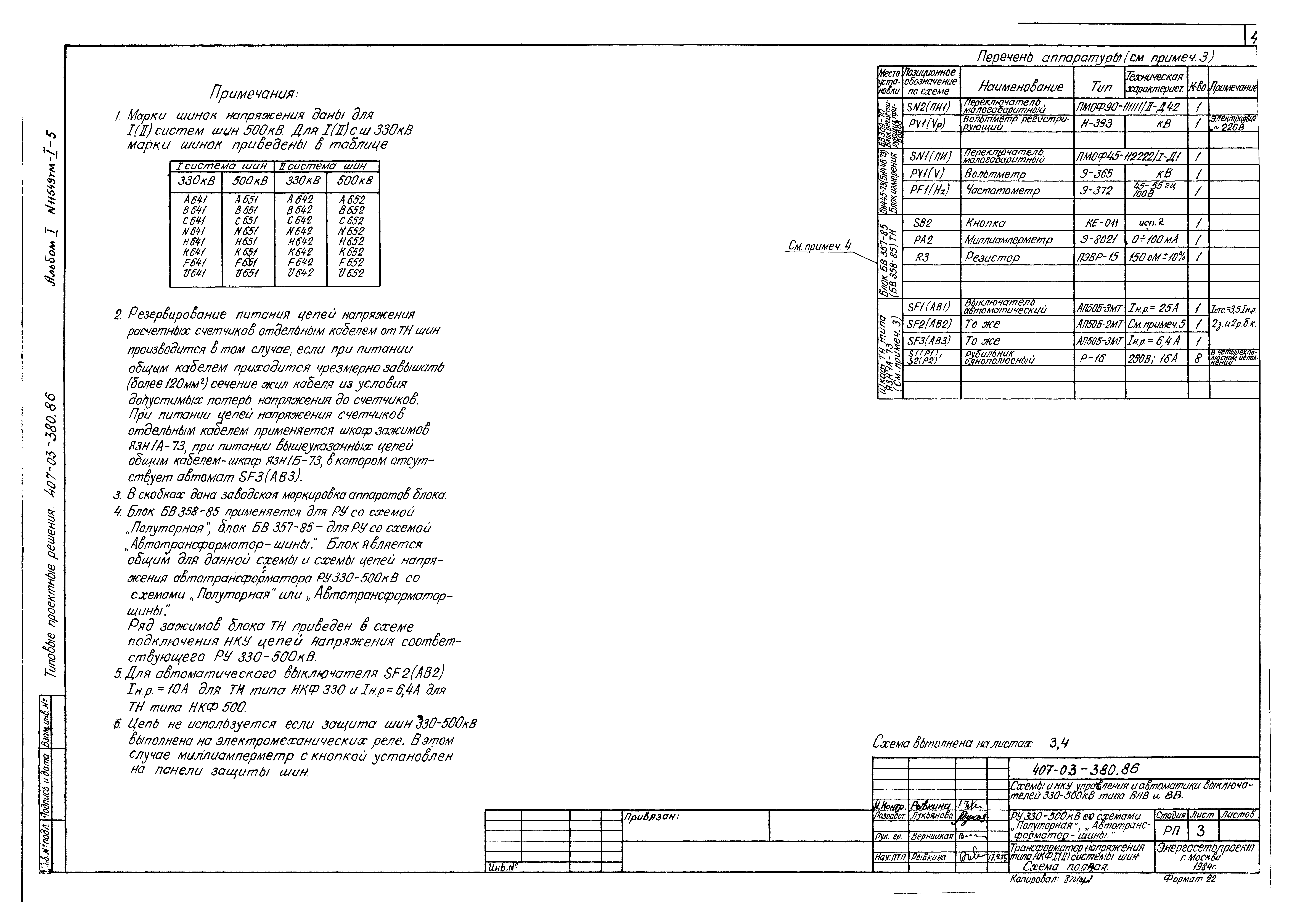

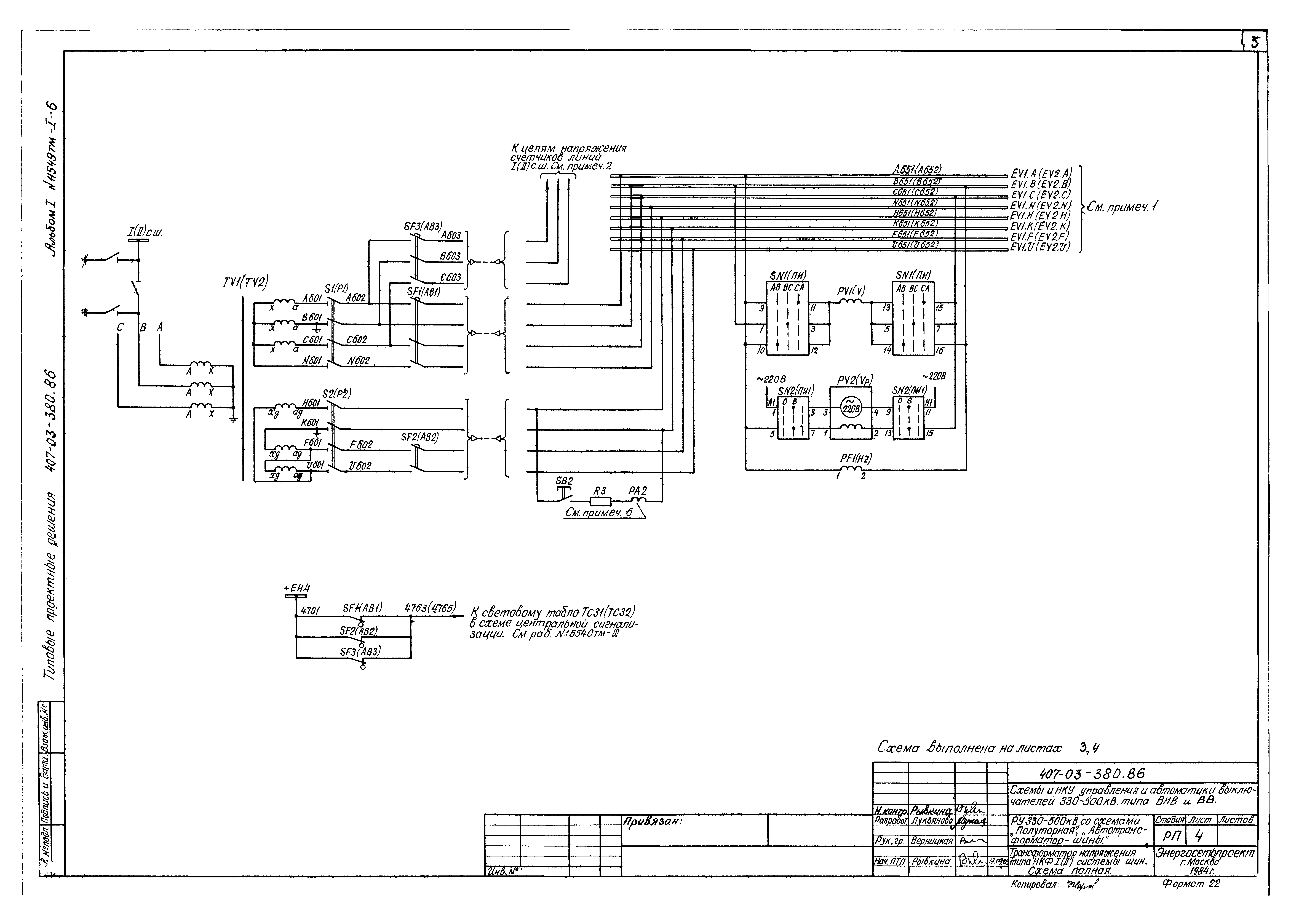

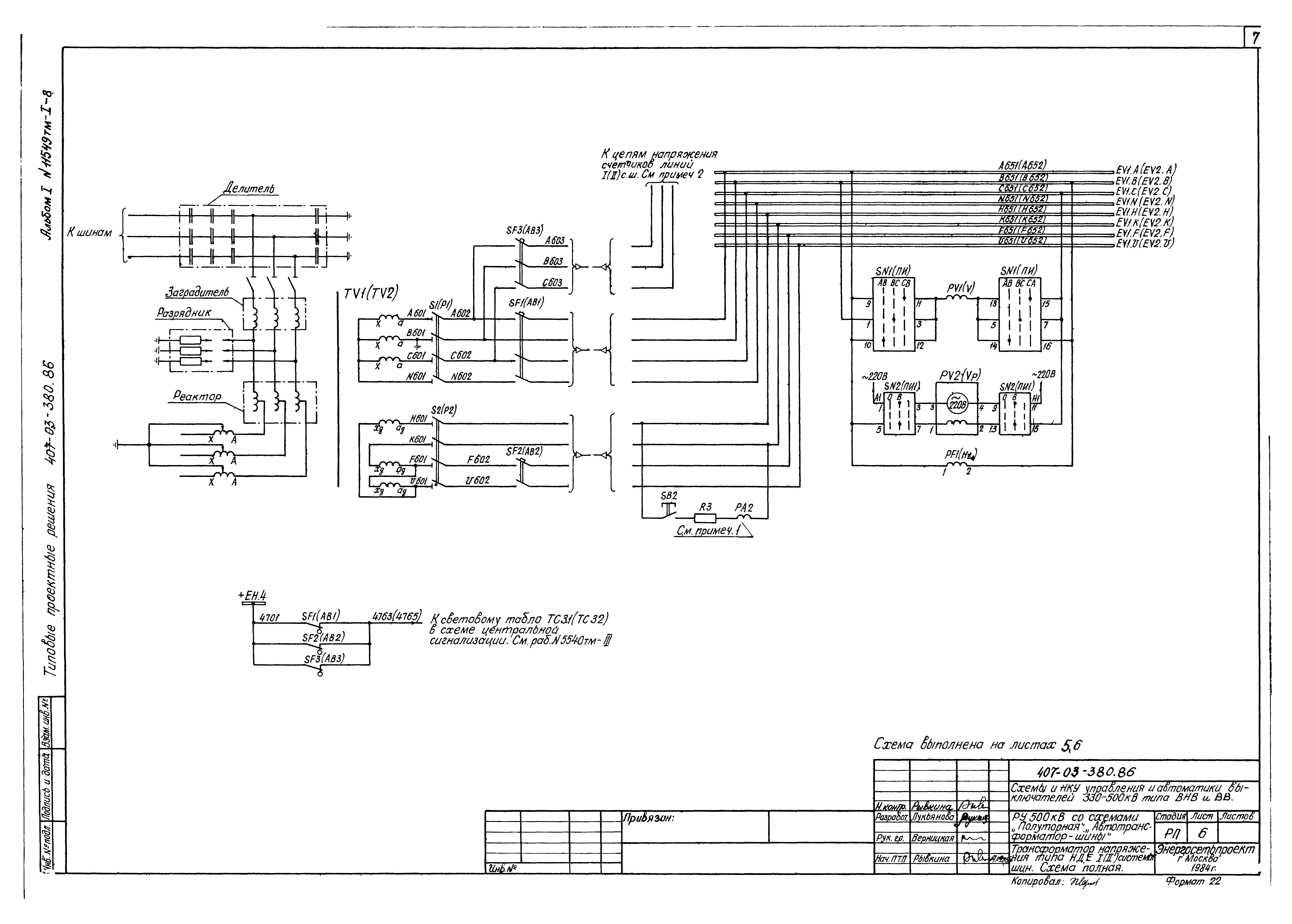

РУ 330 - 500 кВ со схемами "Полуторная", "Автотрансформатор - шины". Трансформатор напряжения типа НКФI (II) системы шин. Схема полная

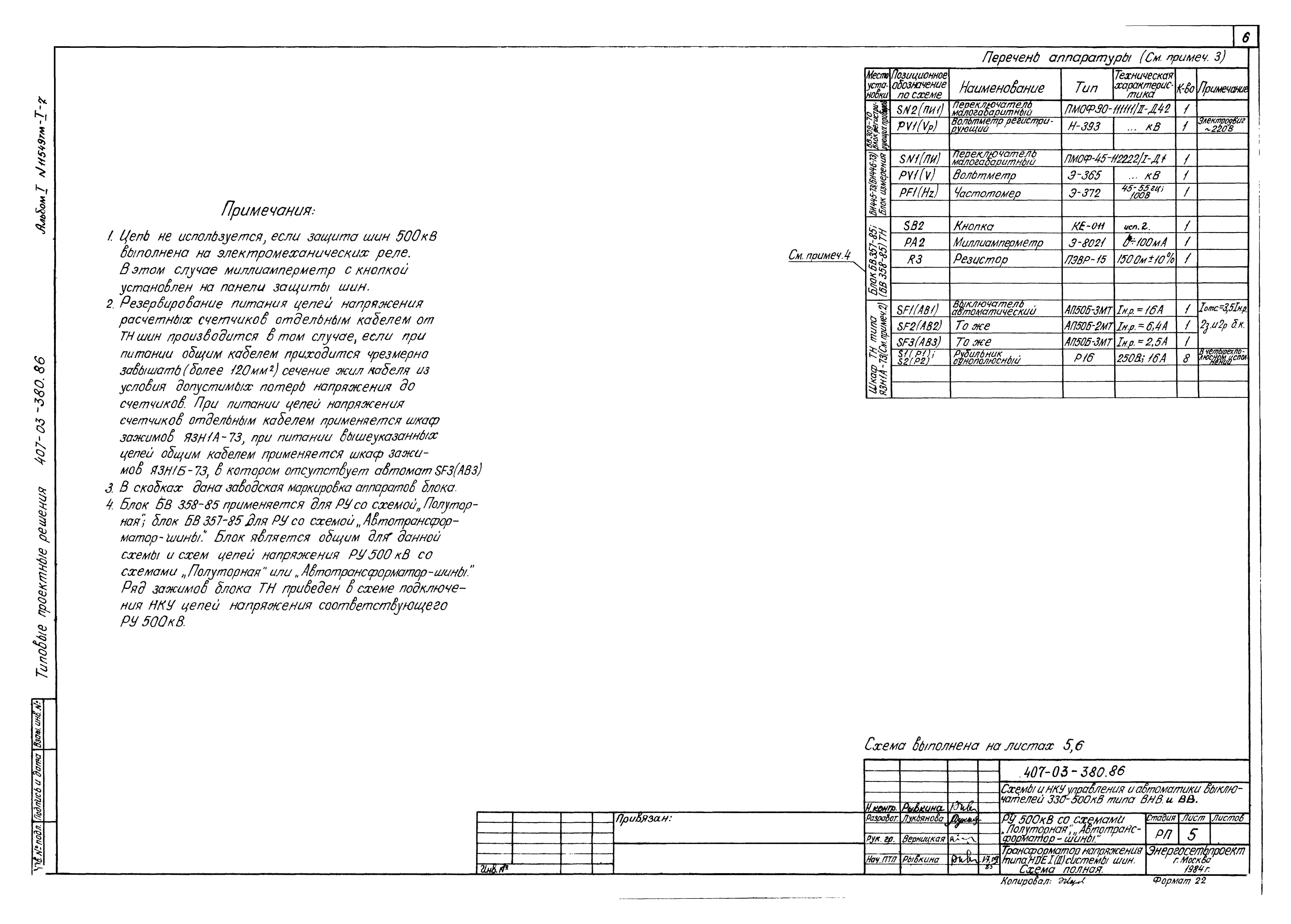

РУ 500 кВ со схемами "Полуторная", "Автотрансформатор - шины". Трансформатор напряжения типа НДЕI (II) системы шин. Схема полная

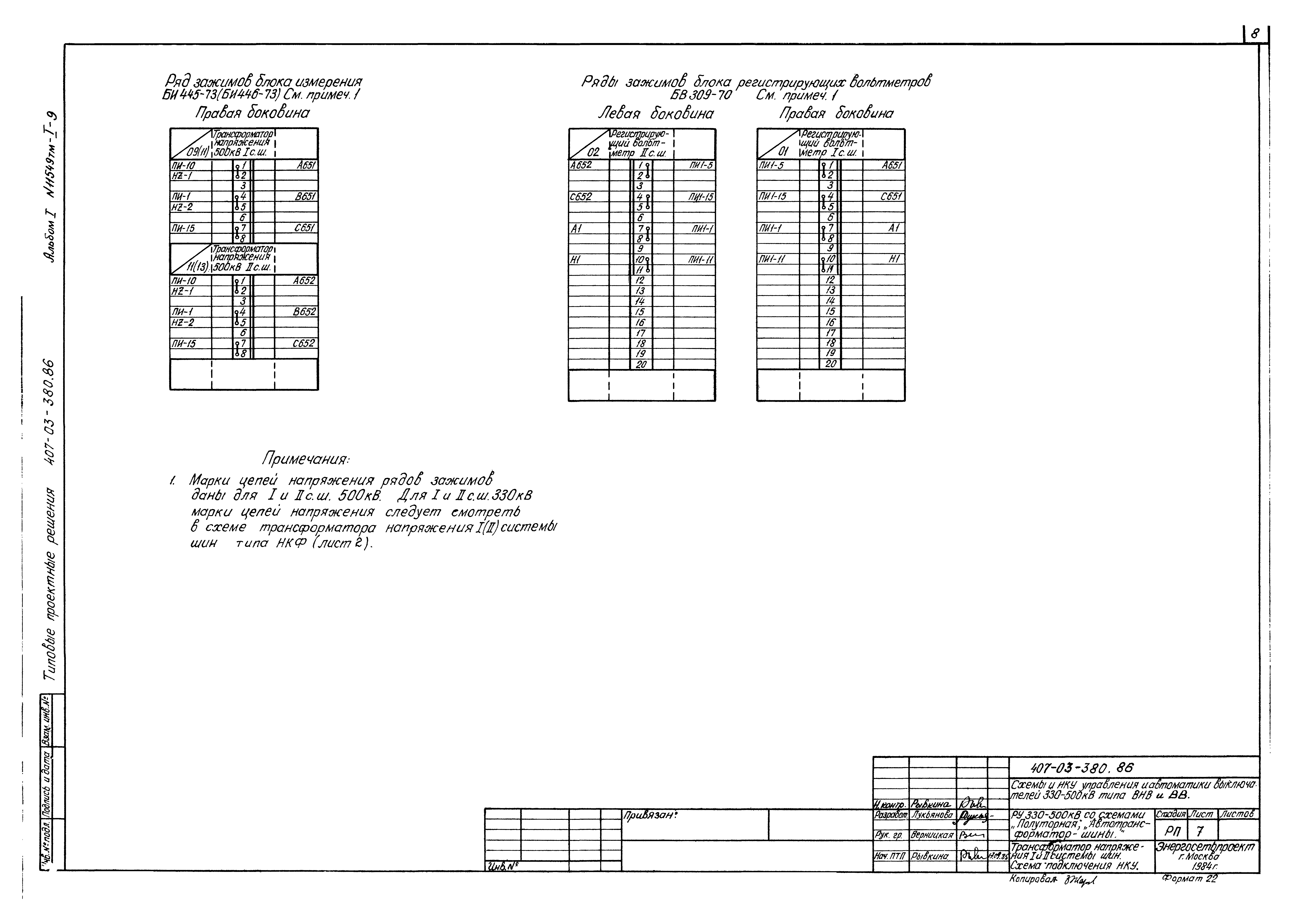

РУ 330 - 500 кВ со схемами "Полуторная", "Автотрансформатор - шины". Трансформатор напряжения I и II системы шин. Схема подключения НКУ

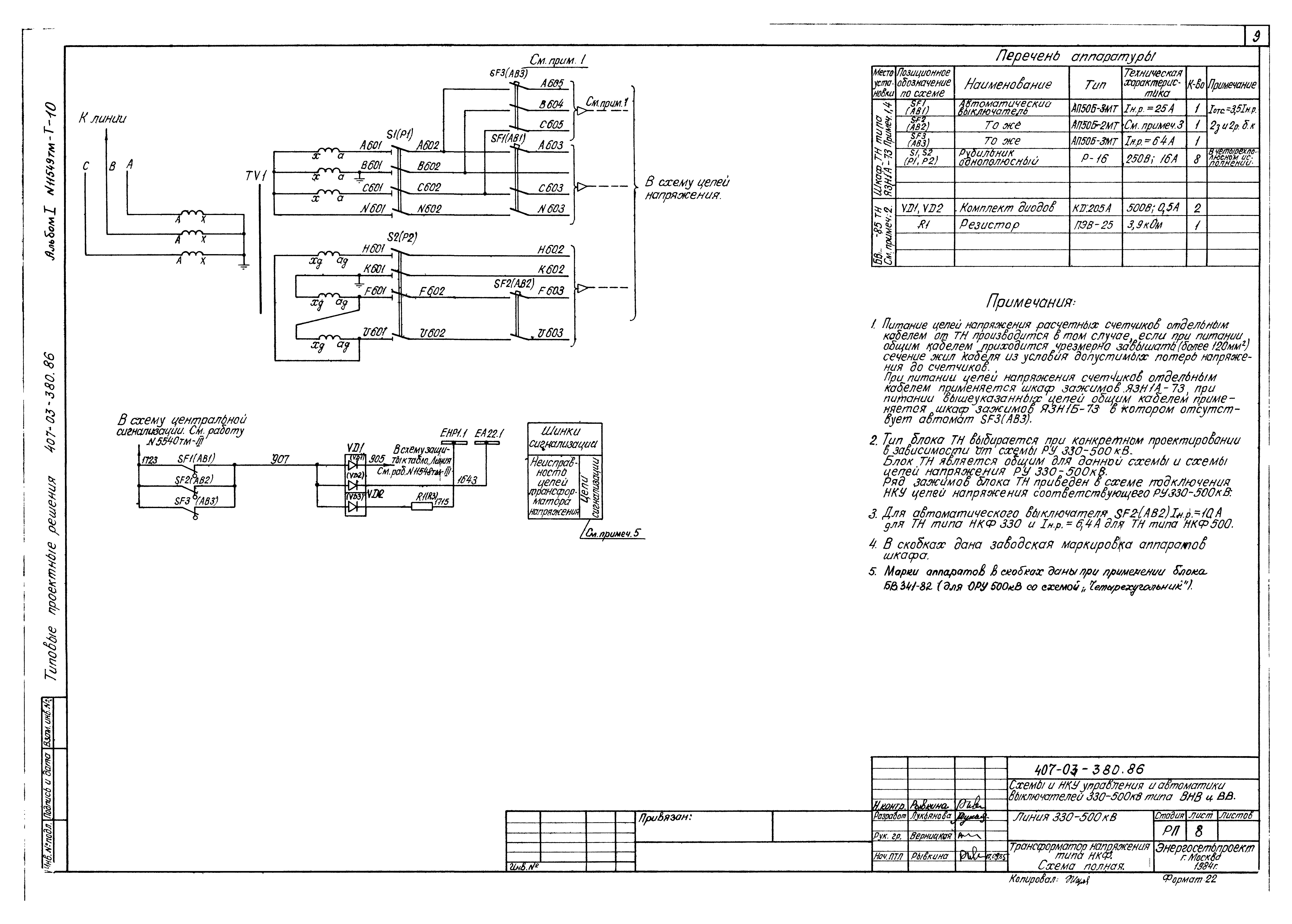

Линия 330 - 500 кВ. Трансформатор напряжения типа НКФ. Схема полная

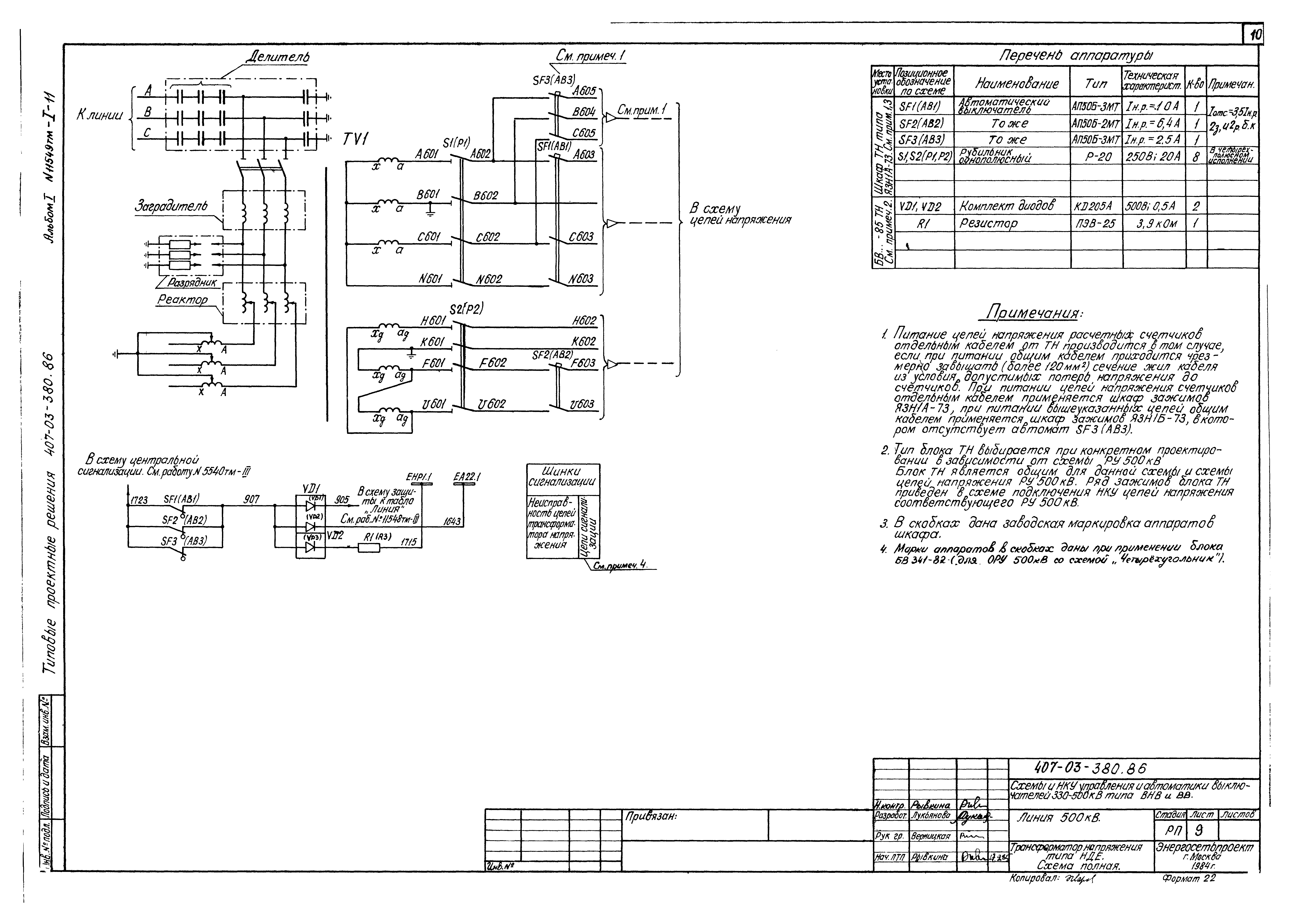

Линия 500 кВ. Трансформатор напряжения типа НДЕ. Схема полная

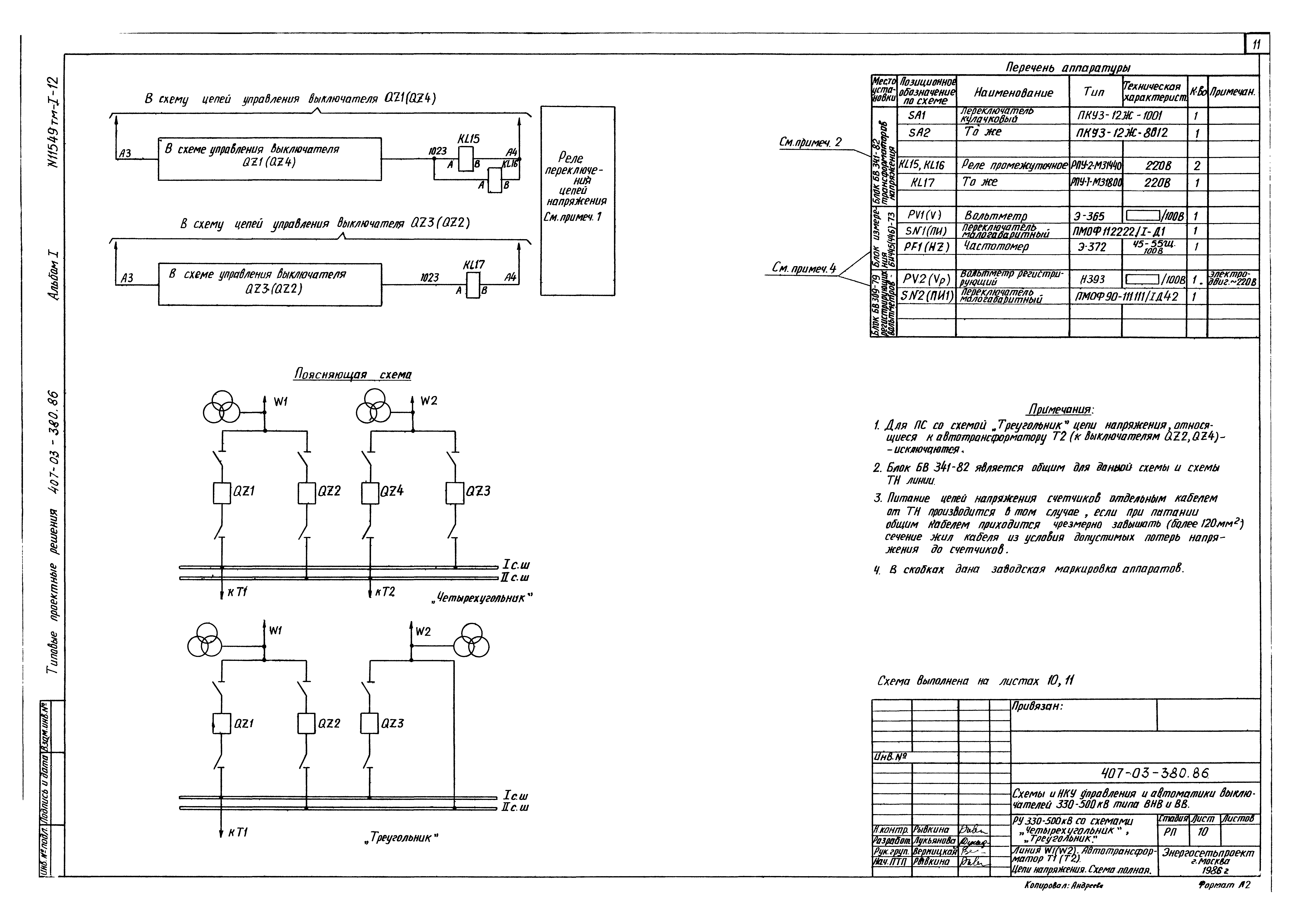

РУ 330 - 500 кВ со схемами "Четырехугольник", "Треугольник". Линия W1 (W2). Автотрансформатор Т1 (Т2). Цепи напряжения. Схема полная

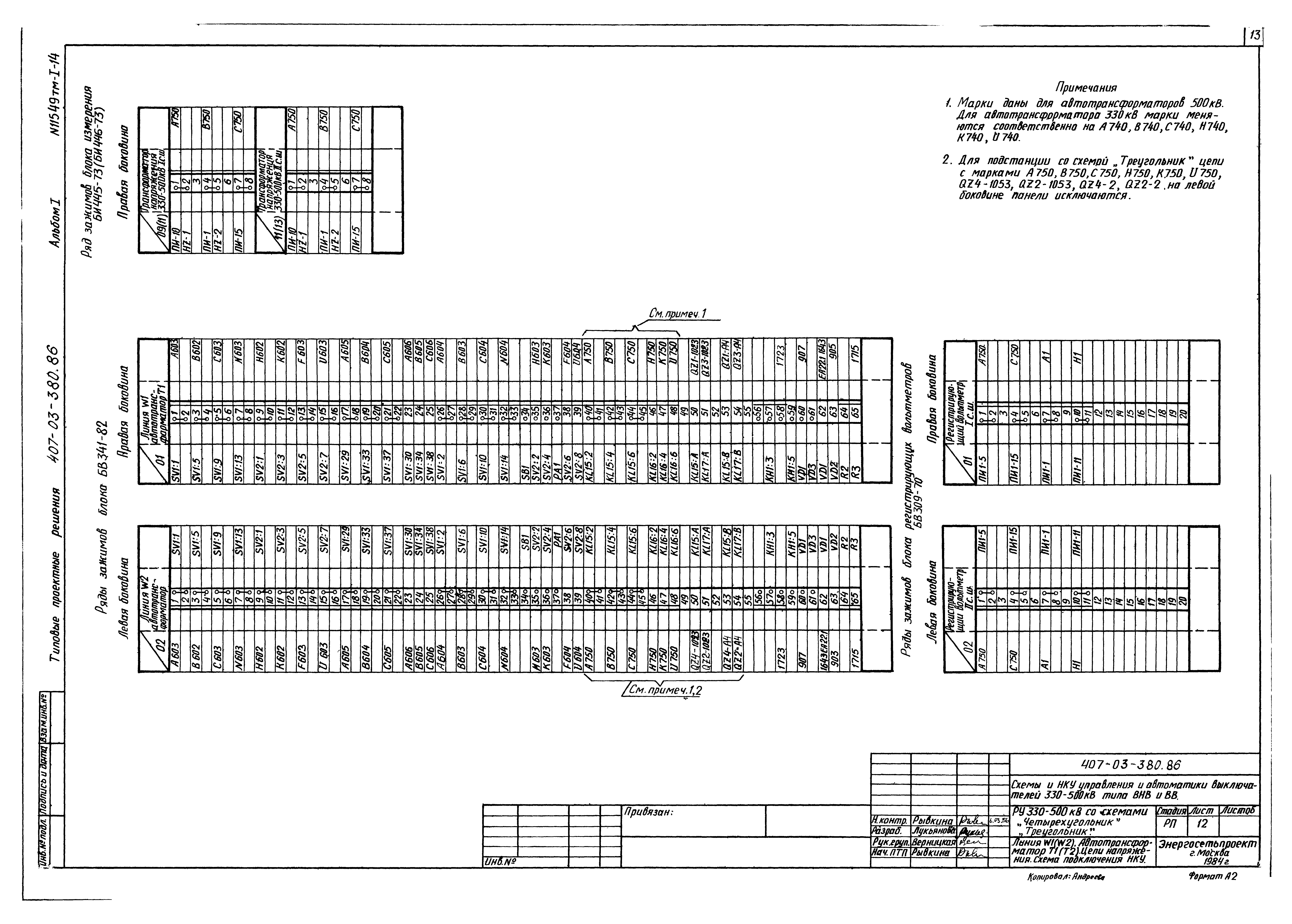

РУ 330 - 500 кВ со схемами "Четырехугольник", "Треугольник". Линия W1 (W2). Автотрансформатор Т1 (Т2). Цепи напряжения. Схема подключения НКУ

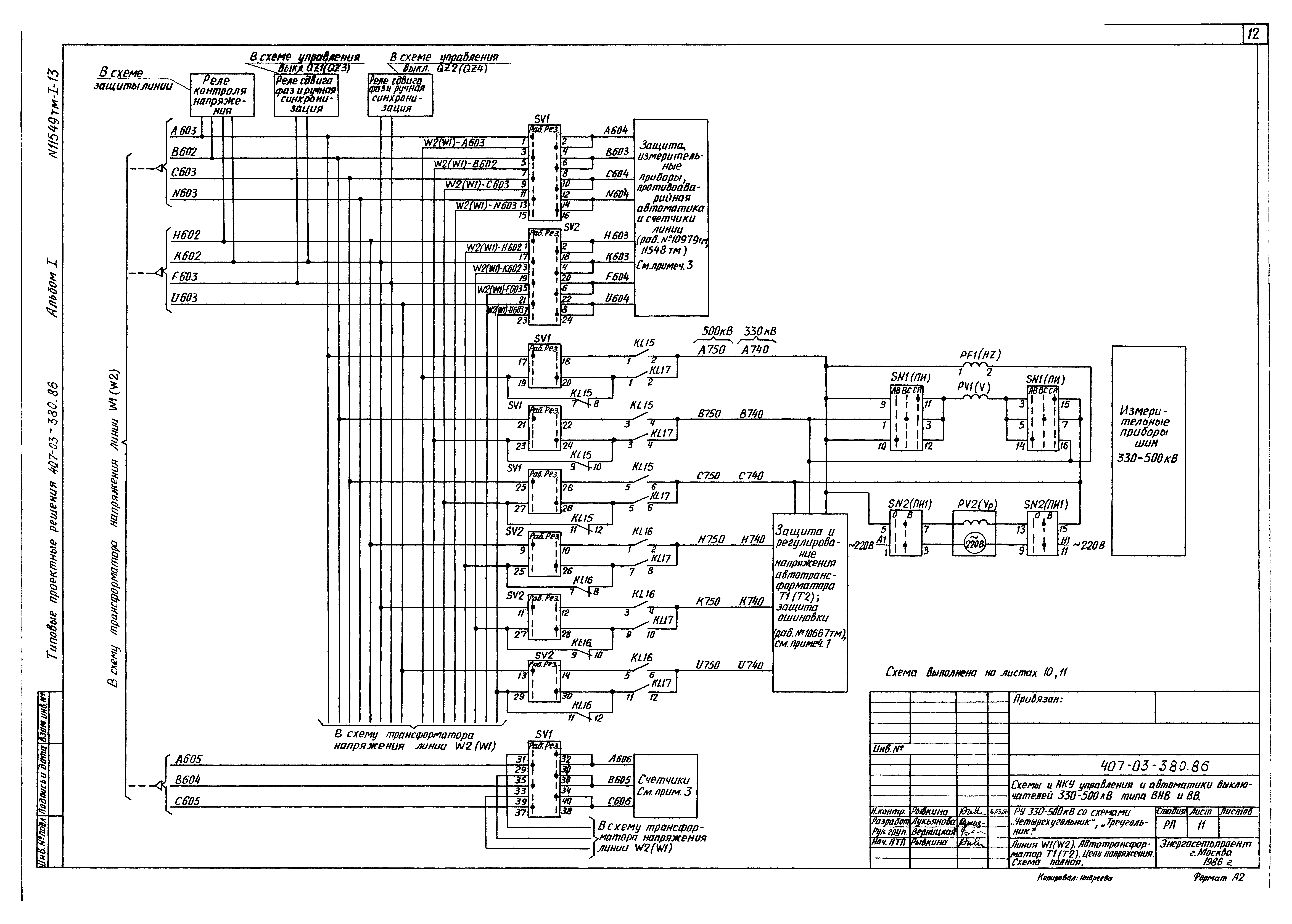

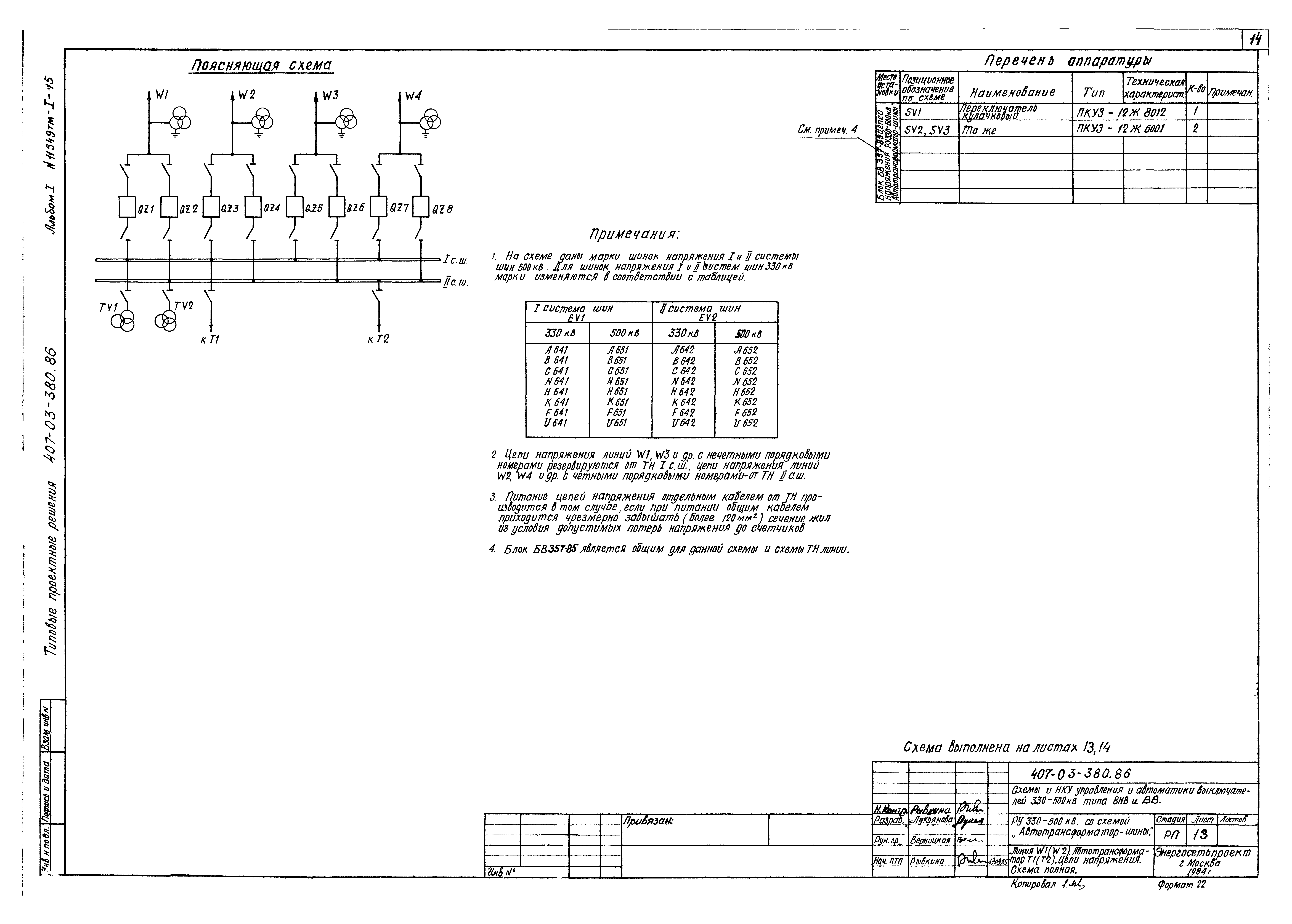

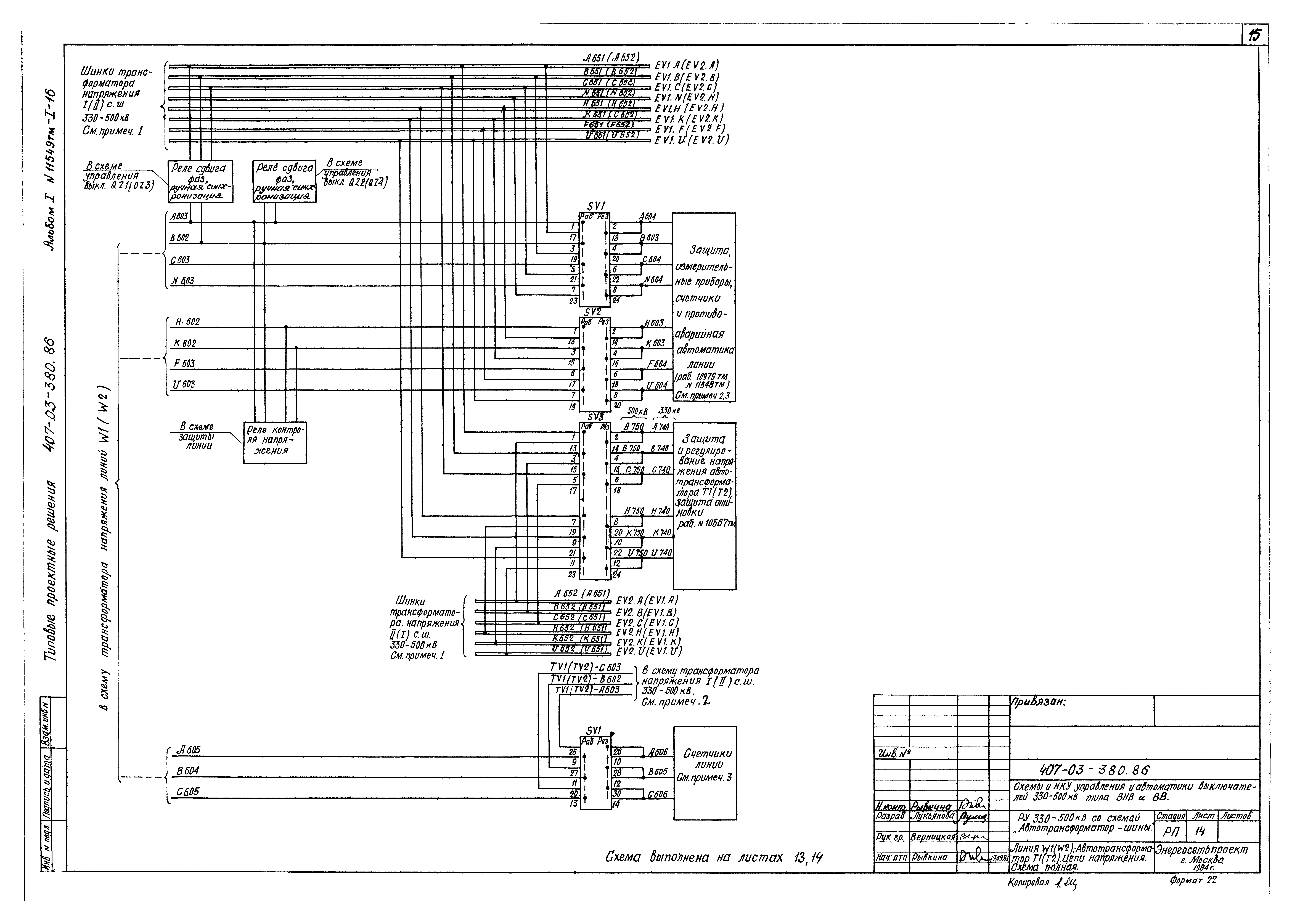

РУ 330 - 500 кВ со схемой "Автотрансформатор - шины". Линия W1 (W2). Автотрансформатор Т1 (Т2). Цепи напряжения. Схема полная

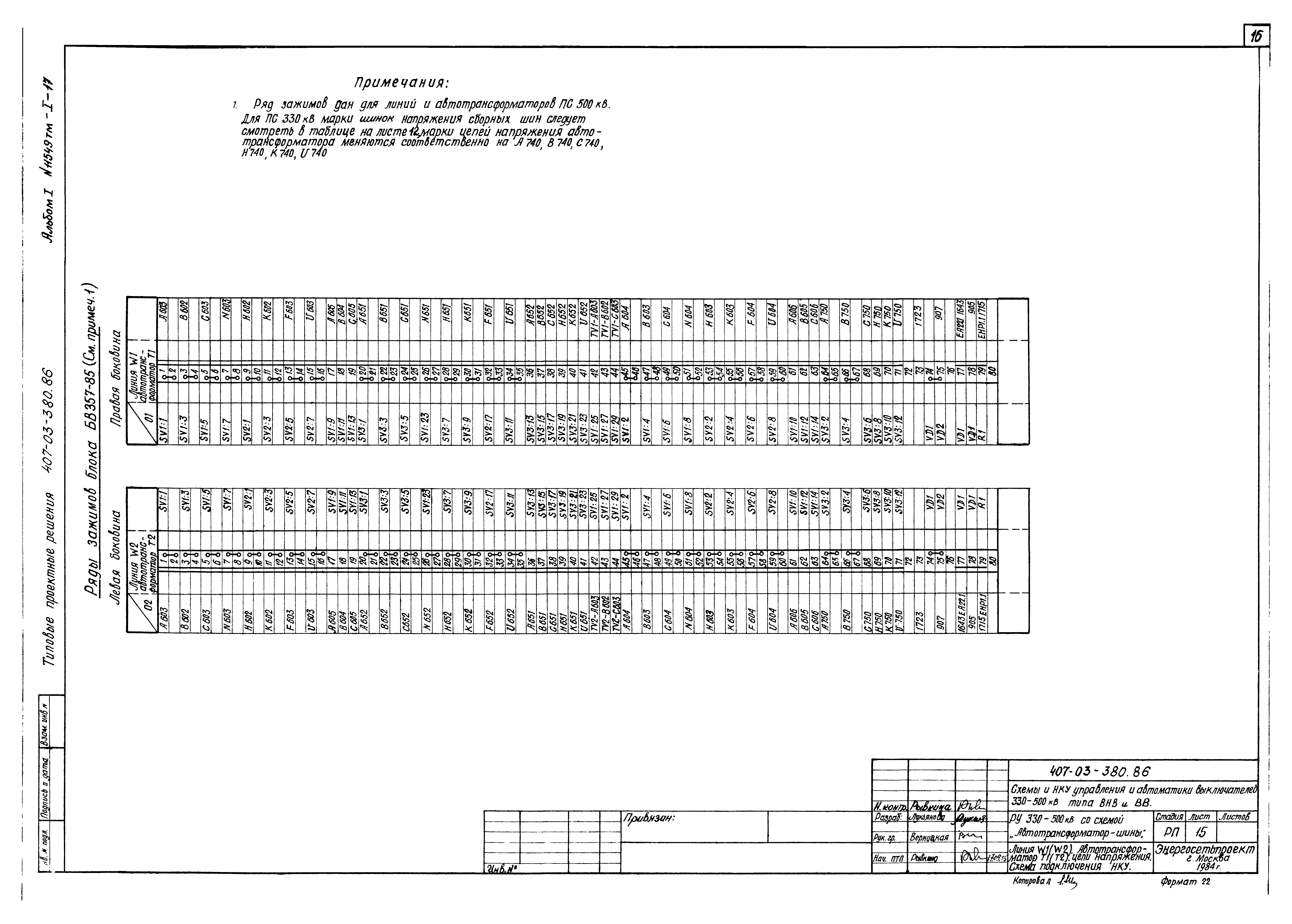

РУ 330 - 500 кВ со схемой "Автотрансформатор - шины". Линия W1 (W2). Автотрансформатор Т1 (Т2). Цепи напряжения. Схема подключения НКУ

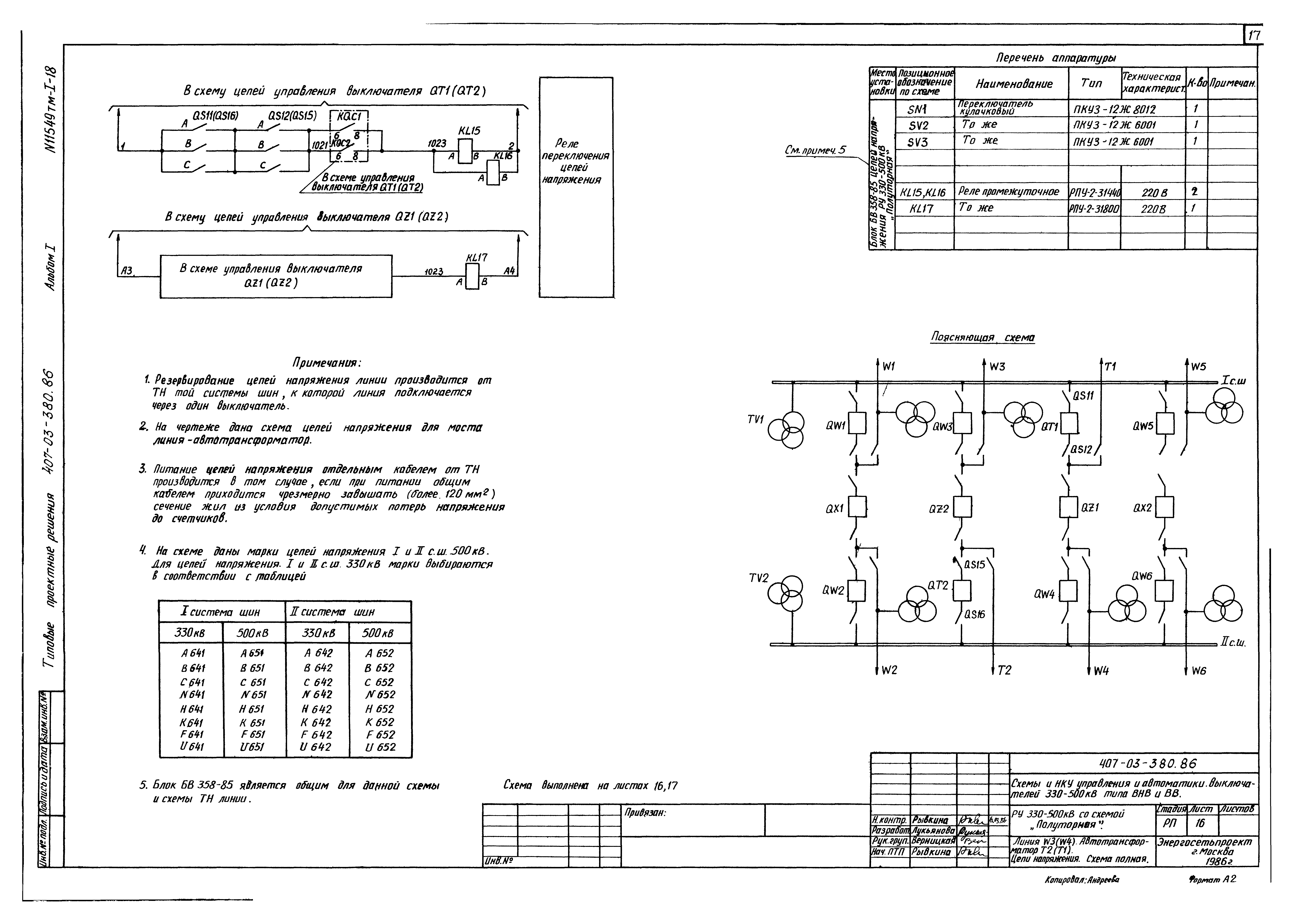

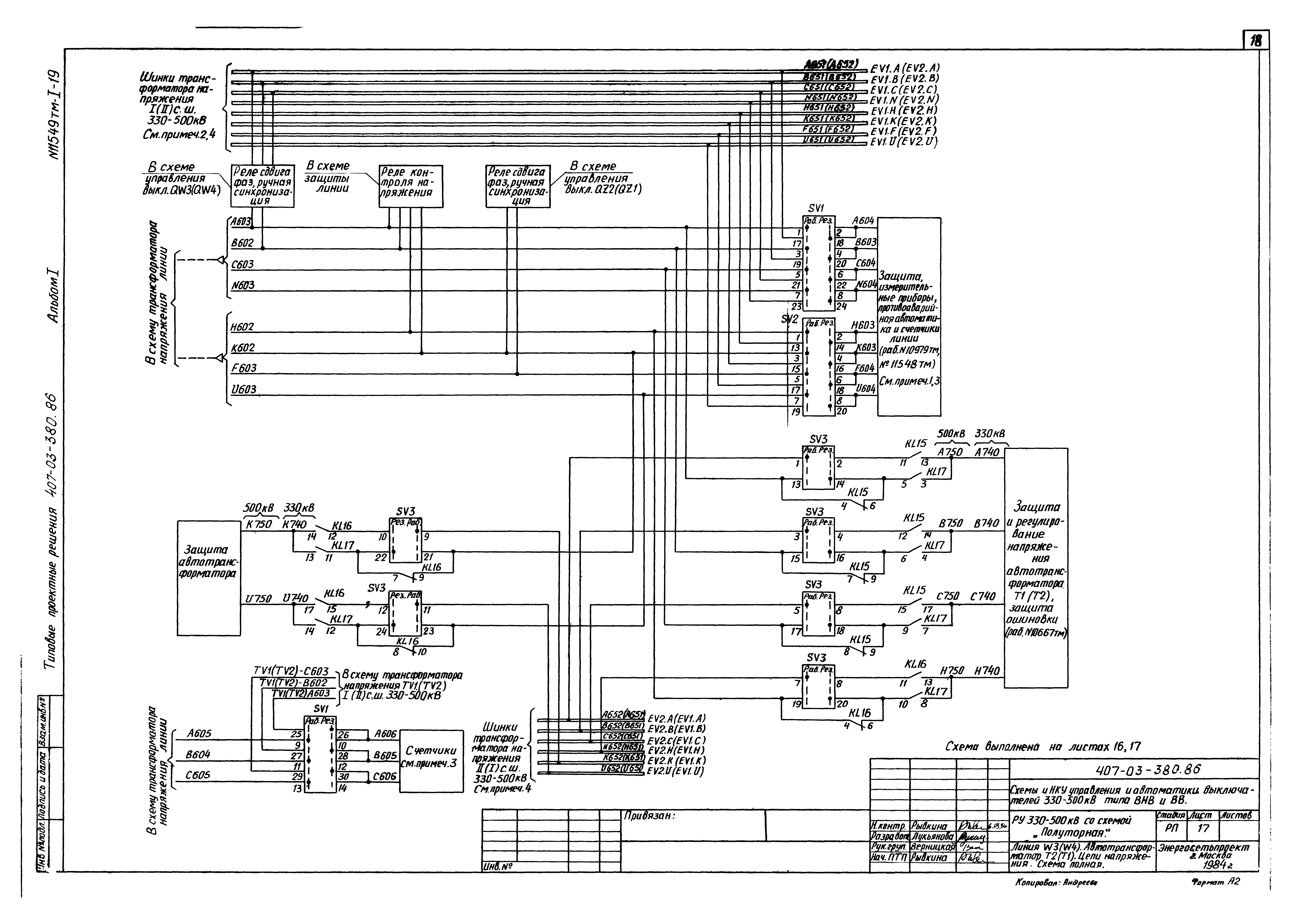

РУ 330 - 500 кВ со схемой "Полуторная". Линия W3 (W4). Автотрансформатор Т2 (Т1). Цепи напряжения. Схема полная

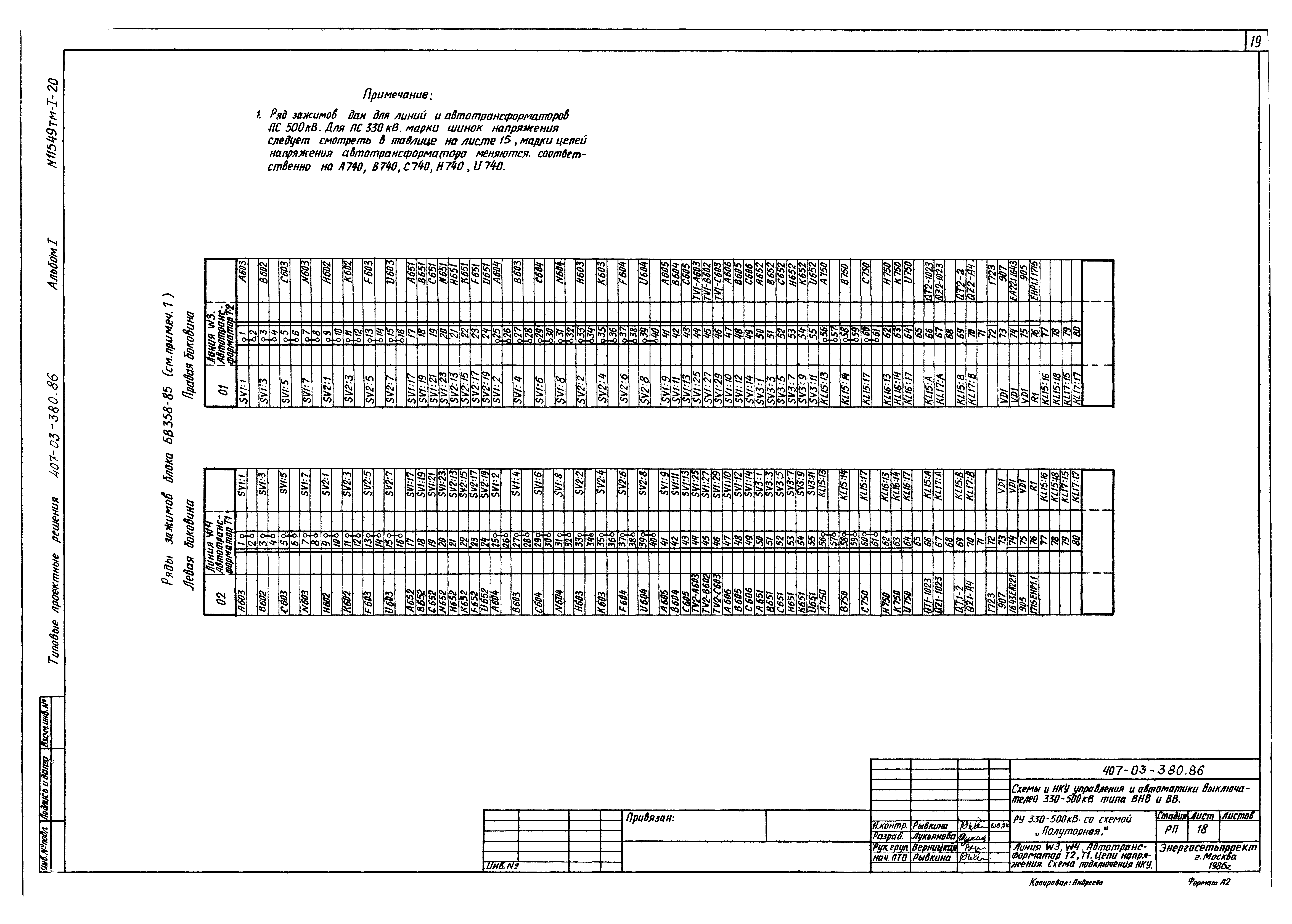

РУ 330 - 500 кВ со схемой "Полуторная". Линия W3, W4. Автотрансформатор Т2 (Т1). Цепи напряжения. Схема подключения НКУ

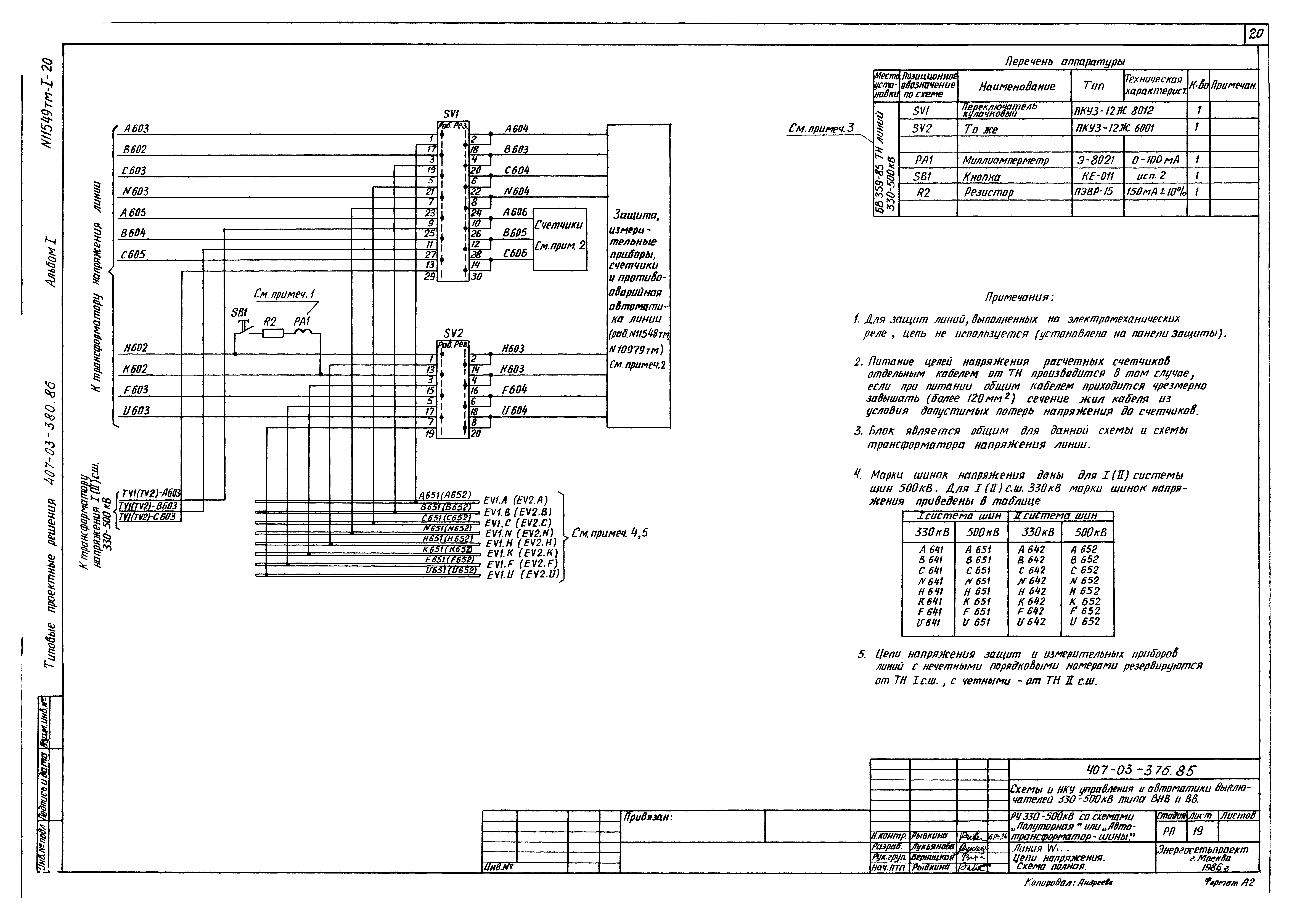

РУ 330 - 500 кВ со схемой "Полуторная" или "Автотрансформатор - шины". Линия W… Цепи напряжения. Схема полная

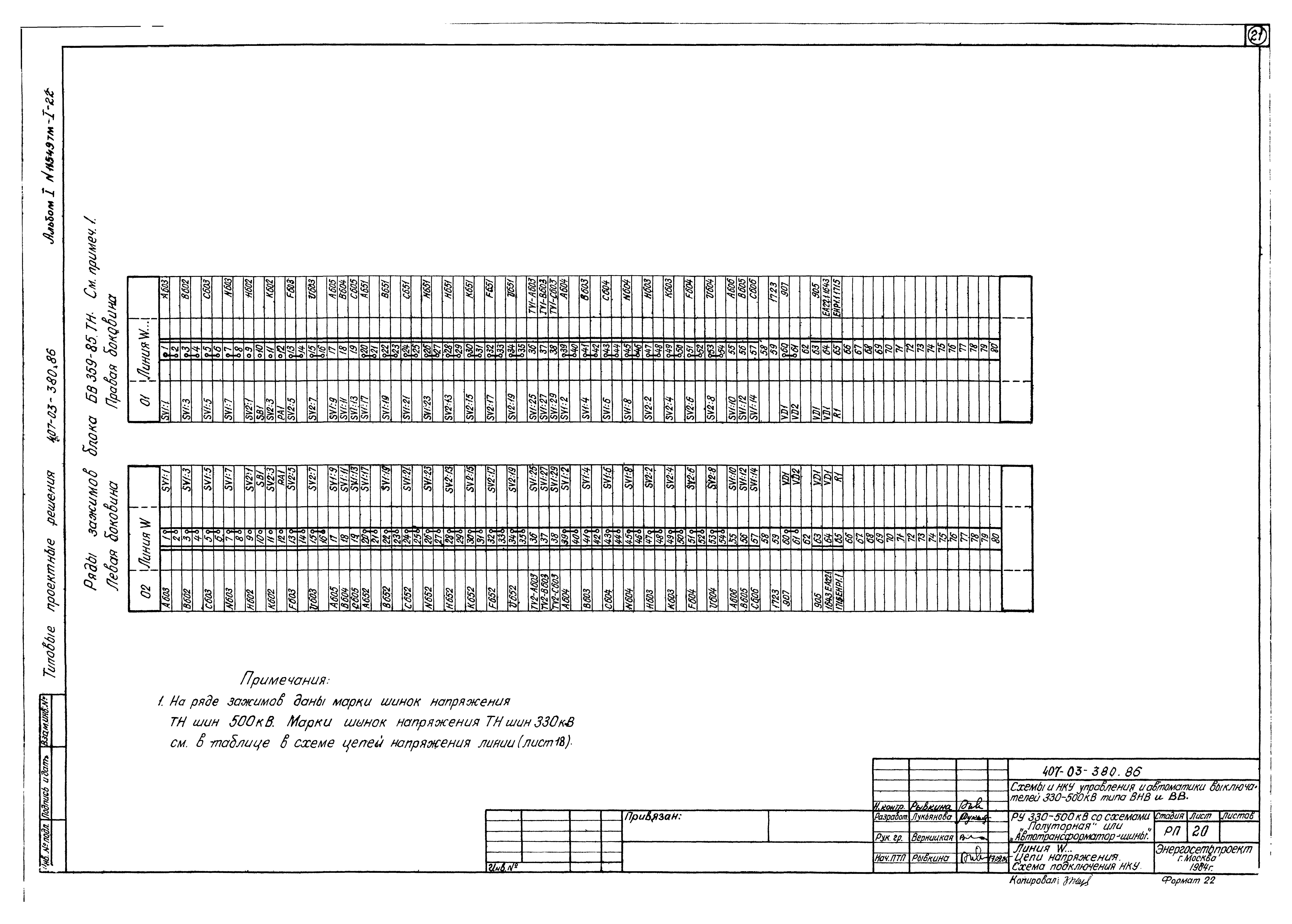

РУ 330 - 500 кВ со схемой "Полуторная" или "Автотрансформатор - шины". Линия W… Цепи напряжения. Схема подключения НКУ
Разработан: Энергосетьпроект
Утверждён:02.12.1985 Минэнерго СССР (USSR Minenergo 30)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Схемы электрические для подстанций и линий электропередачи
