Скачать ГОСТ Р 55260.3.2-2013 Гидроэлектростанции. Часть 3-2. Гидротурбины. Методики оценки технического состояния

Дата актуализации: 10.08.2017

ГОСТ Р 55260.3.2-2013

Гидроэлектростанции. Часть 3-2. Гидротурбины. Методики оценки технического состояния

Обозначение: ГОСТ Р 55260.3.2-2013
Обозначение англ: GOST R 55260.3.2-2013
Статус:введен впервые
Название рус.:Гидроэлектростанции. Часть 3-2. Гидротурбины. Методики оценки технического состояния
Название англ.:Hydro Power Plants. Part 3-2. Estimation procedures of hydroturbine operating conditions
Дата добавления в базу:01.02.2017
Дата актуализации:05.05.2017
Дата введения:01.07.2015
Область применения:Стандарт определяет нормы и объем контроля состояния гидротурбин, минимально необходимого для оценки исправности и/или работоспособности контролируемых установок, а также для принятия решений о проведении технических обследований по специальным программам в целях определения остаточного ресурса и/или продления срока службы. Стандарт устанавливает порядок и правила оценки технического состояния гидротурбин при: - постоянном контроле состояния работающего оборудования; - периодических осмотрах выведенного из работы оборудования; - технических освидетельствованиях оборудования; - технических обследованиях оборудования. Стандарт устанавливает методики измерений контролируемых параметров и испытаний гидротурбин, применяемые при комплексных и индивидуальных технических обследованиях. Стандарт не устанавливает требования к типам и видам используемых при техническом контроле штатной контрольной аппаратуры и специальных средств измерений.

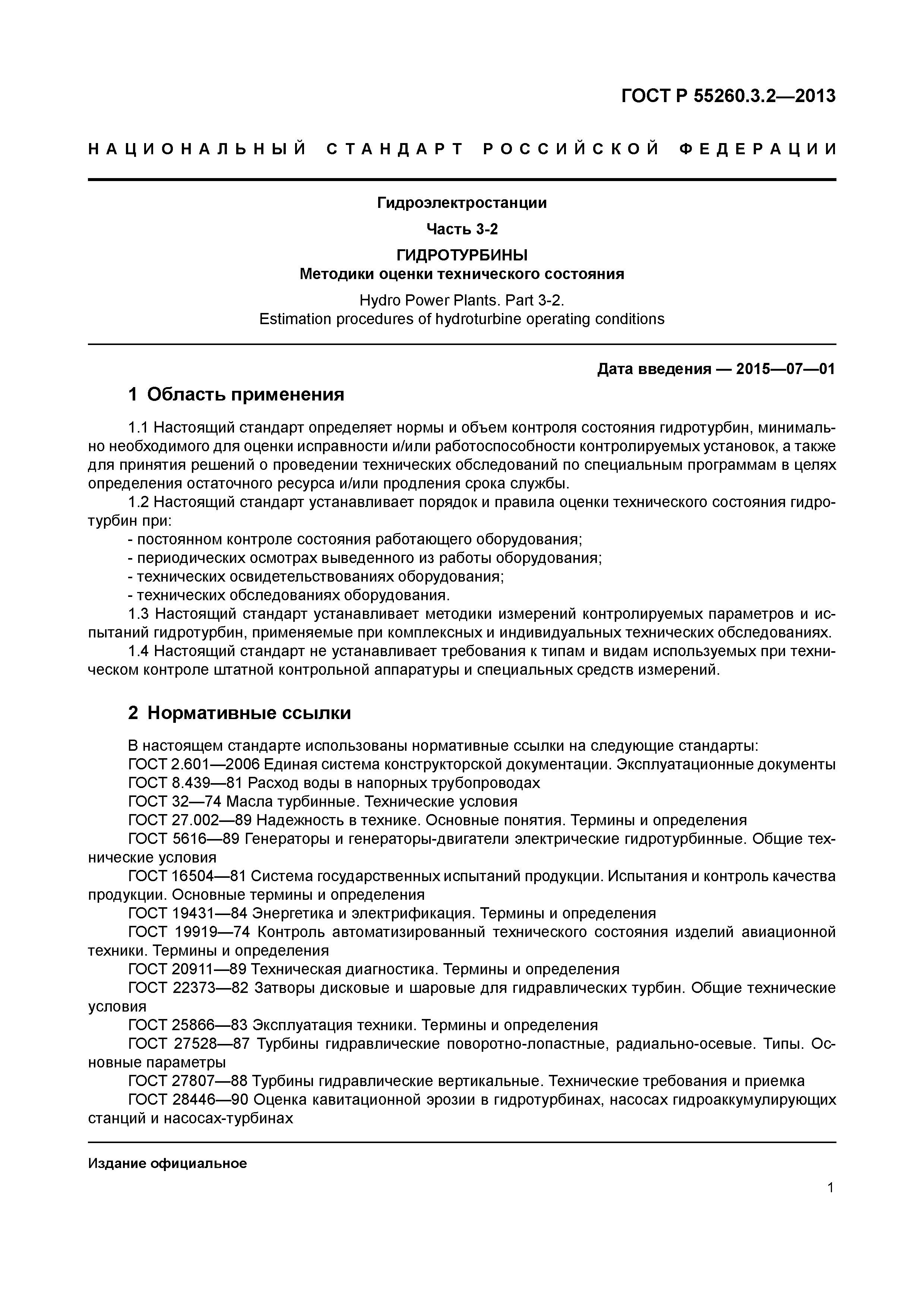

Оглавление:1 Область применения
2 Нормативные ссылки

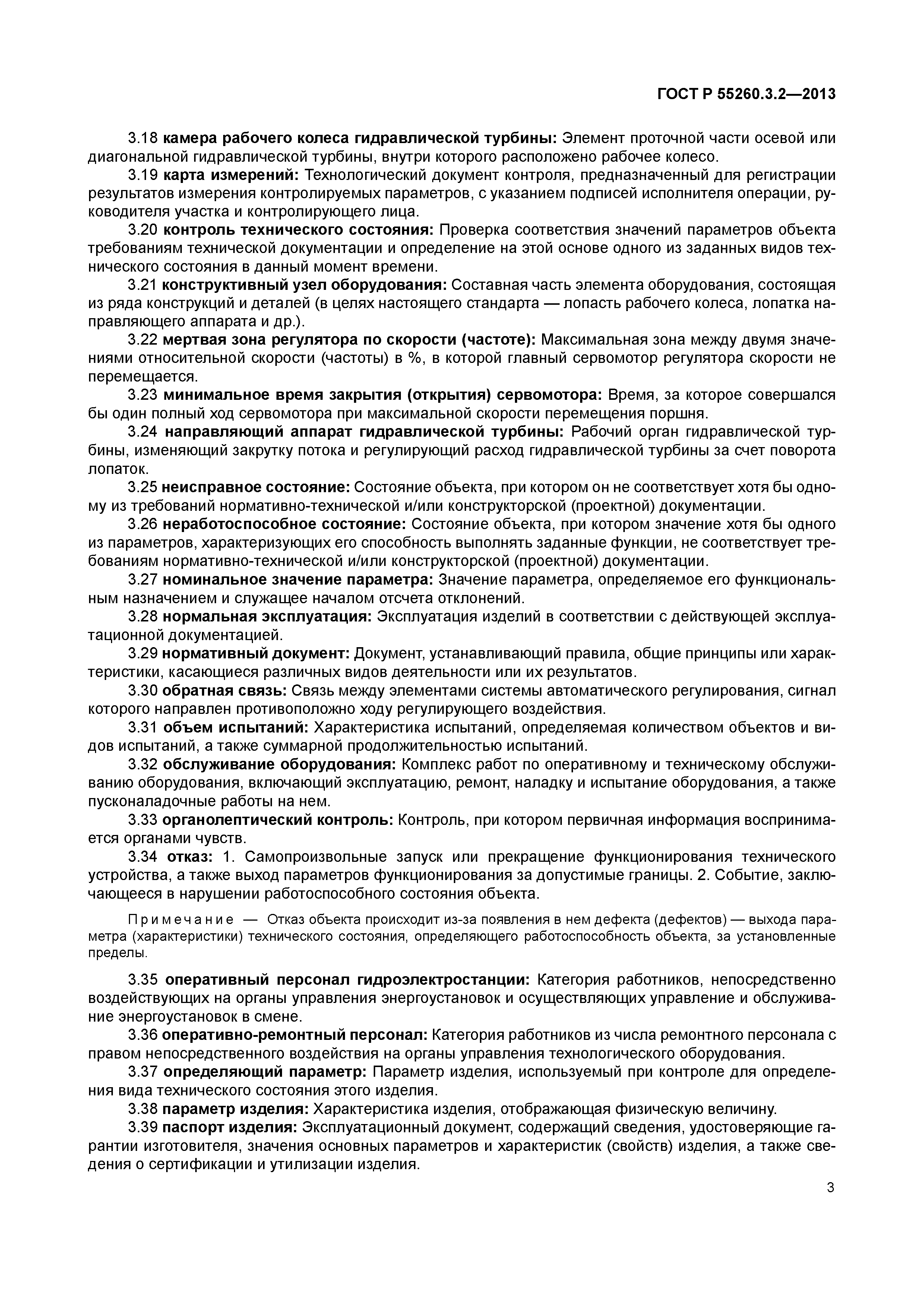

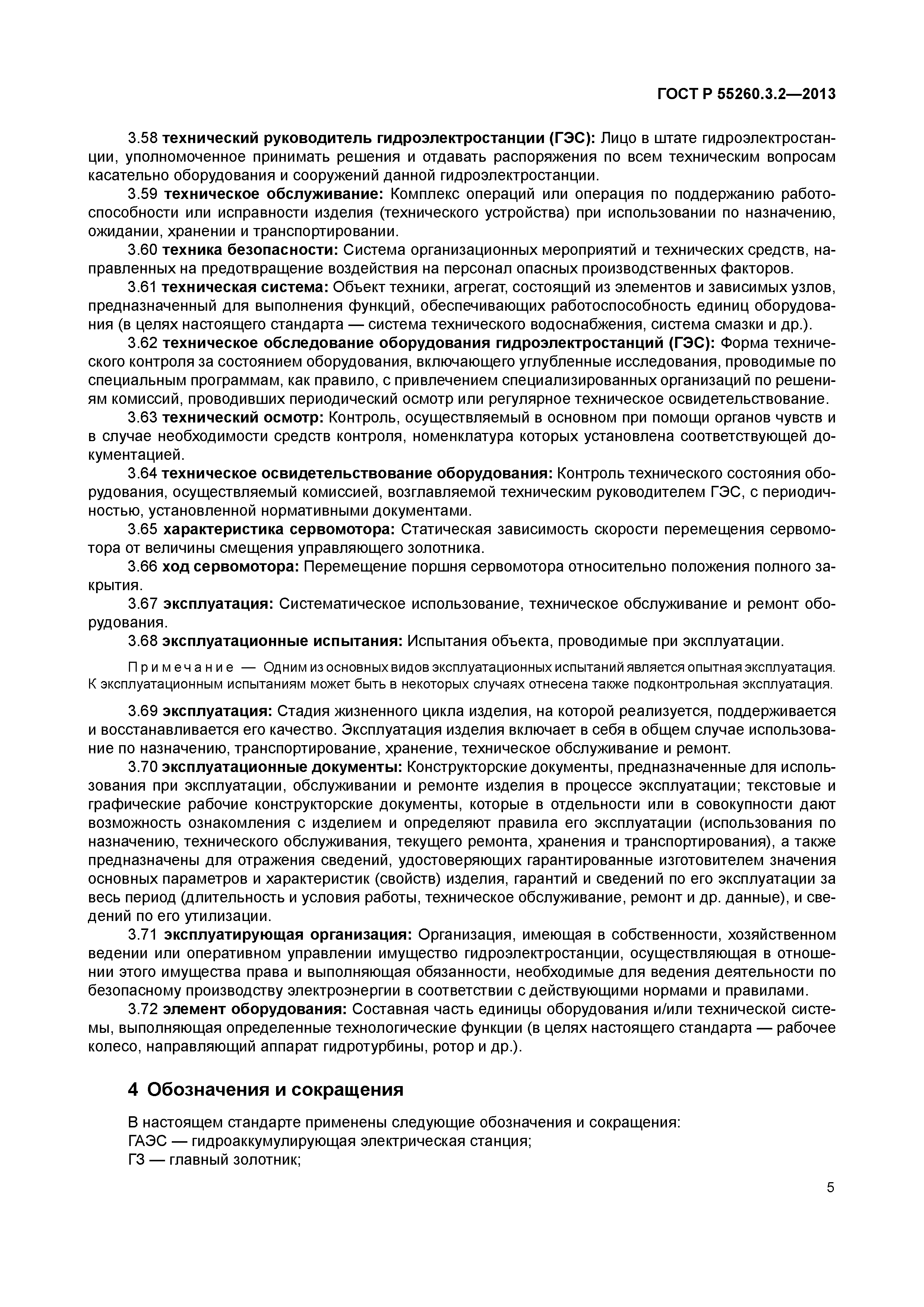

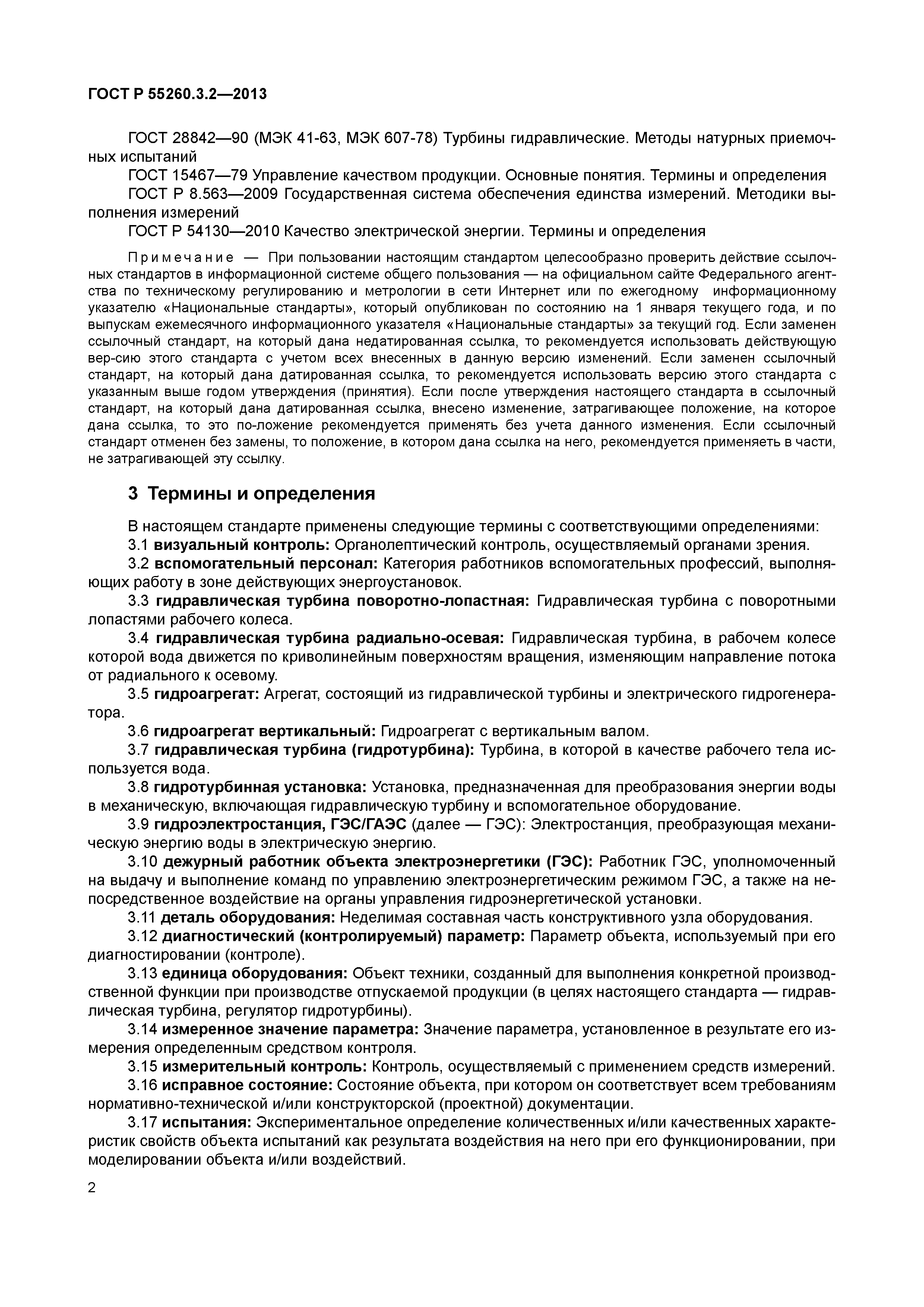

3 Термины и определения

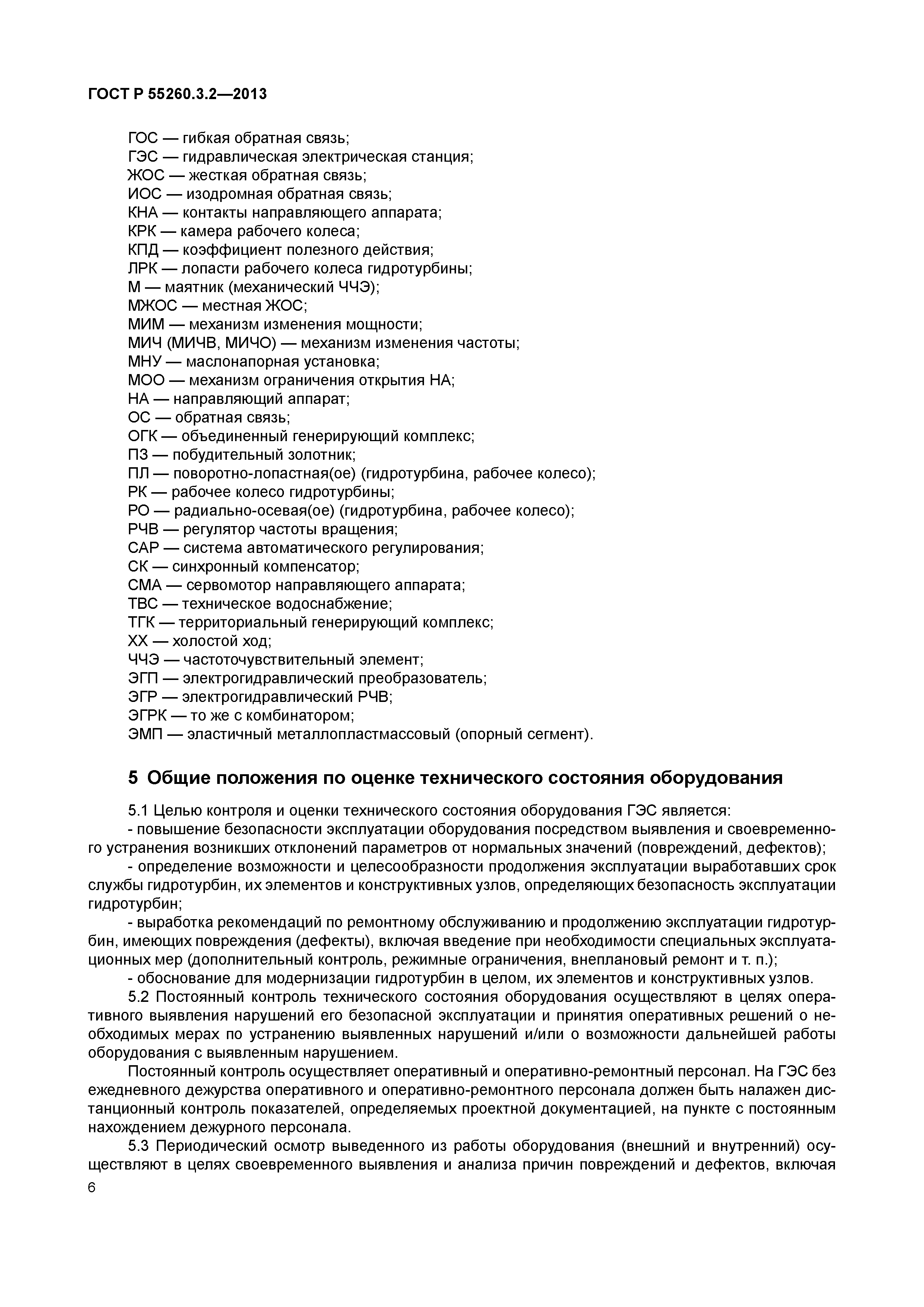

4 Обозначения и сокращения

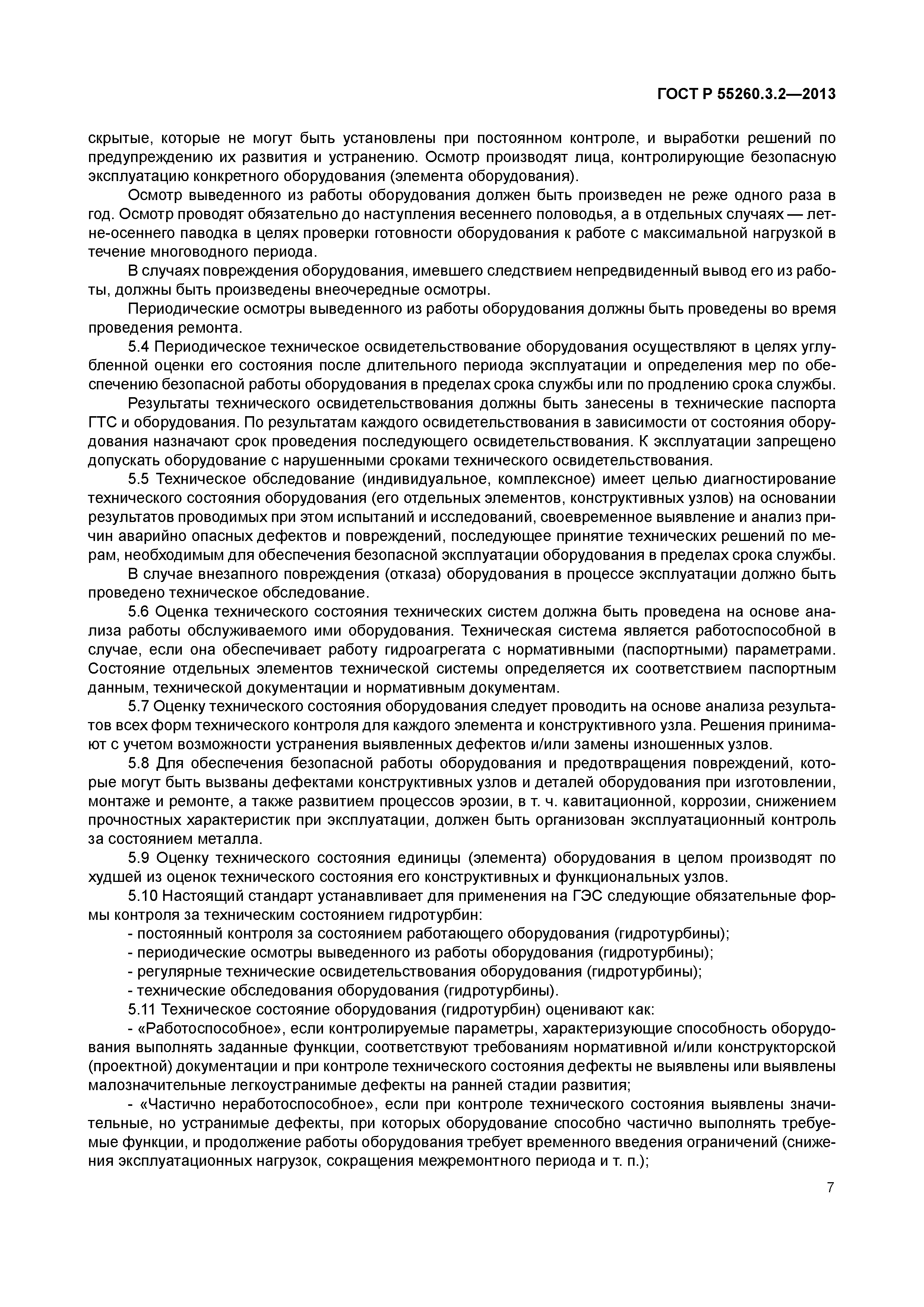

5 Общие положения по оценке технического состояния оборудования
6 Требования к контролю технического состояния оборудования на гидроэлектростанциях
7 Процедуры оптимизации принятия решений при оценке технического состояния оборудования гидроэлектростанций
8 Оценка технического состояния гидротурбин

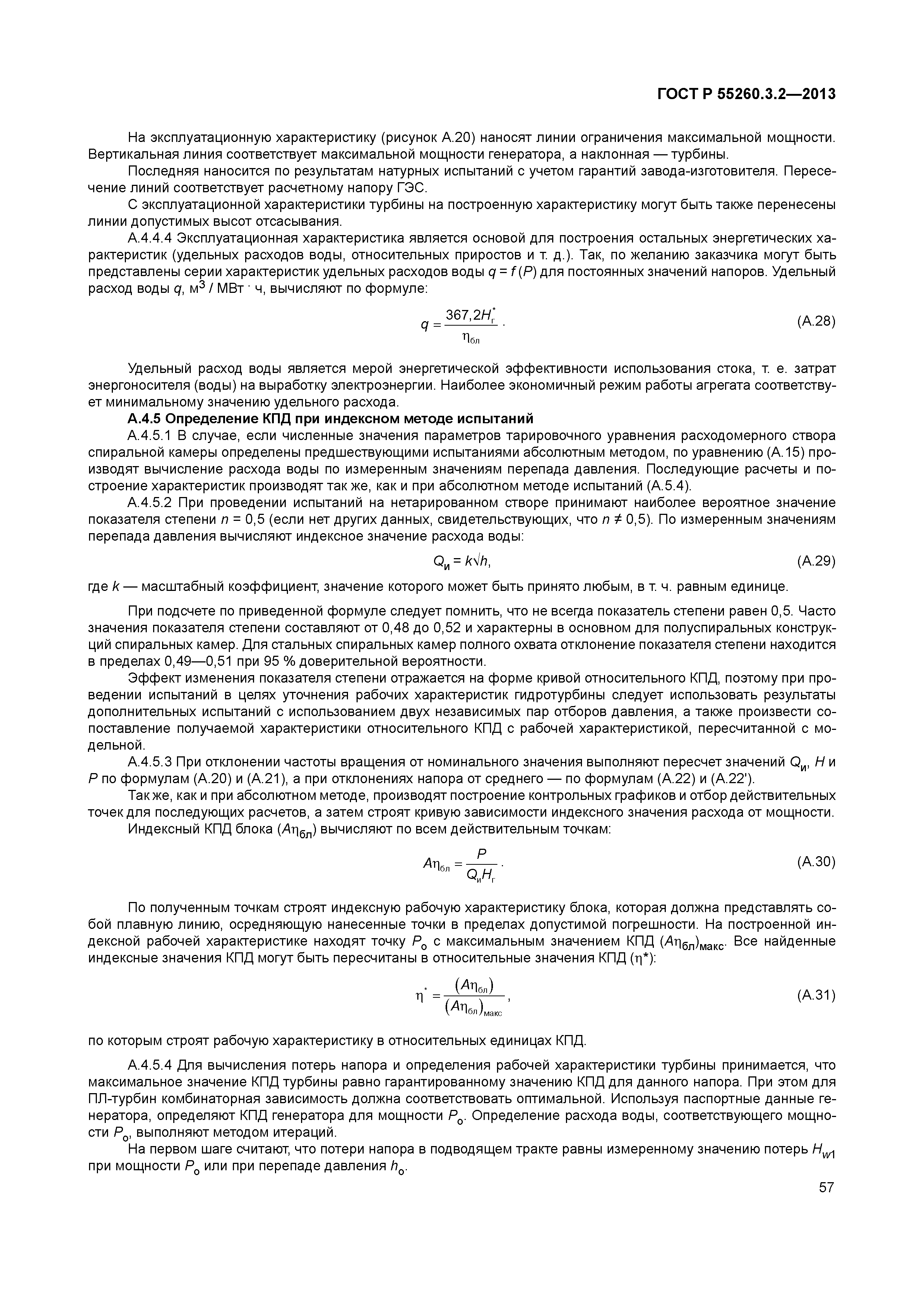

   8.1 Методики определения энергетических характеристик гидротурбин

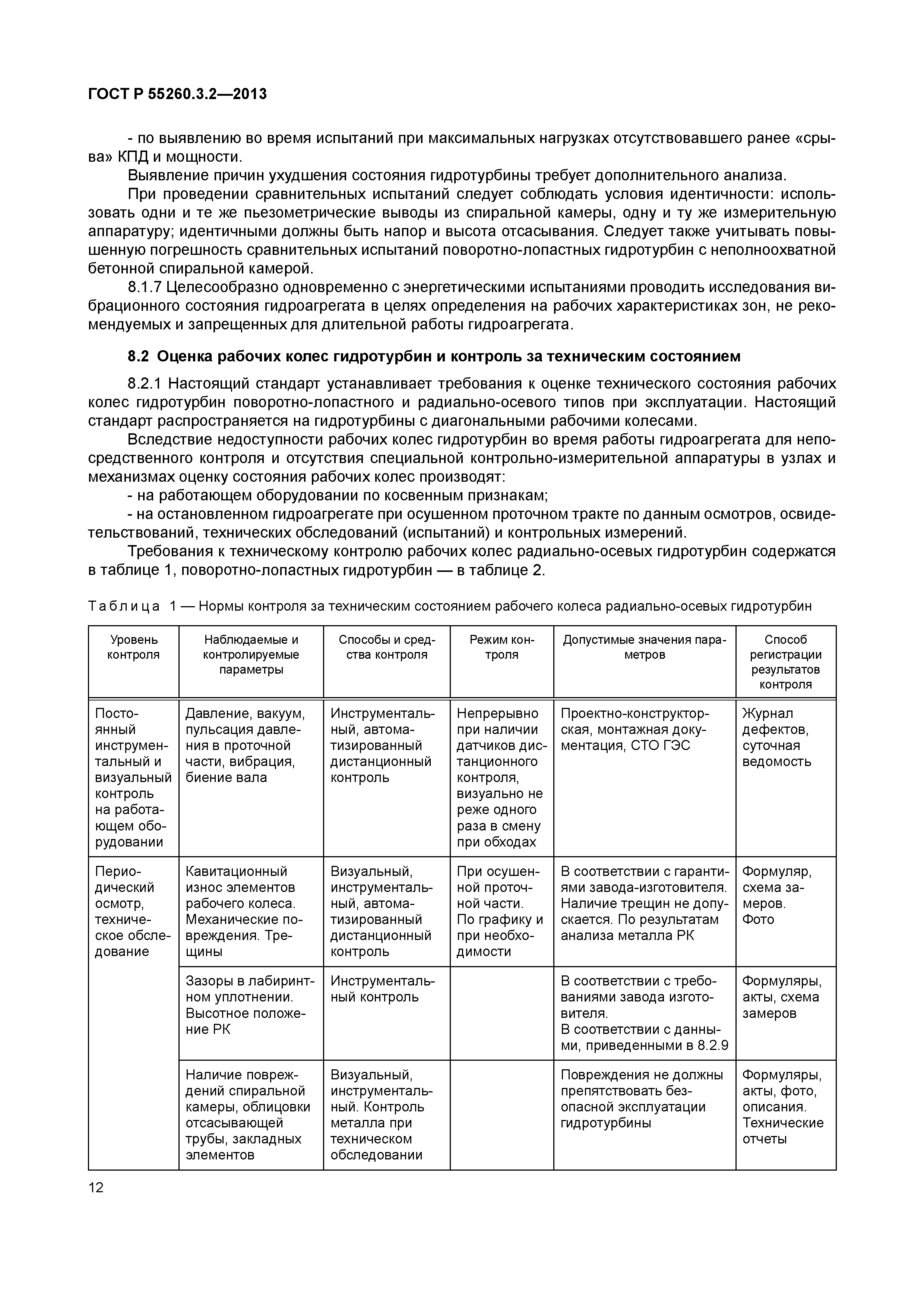

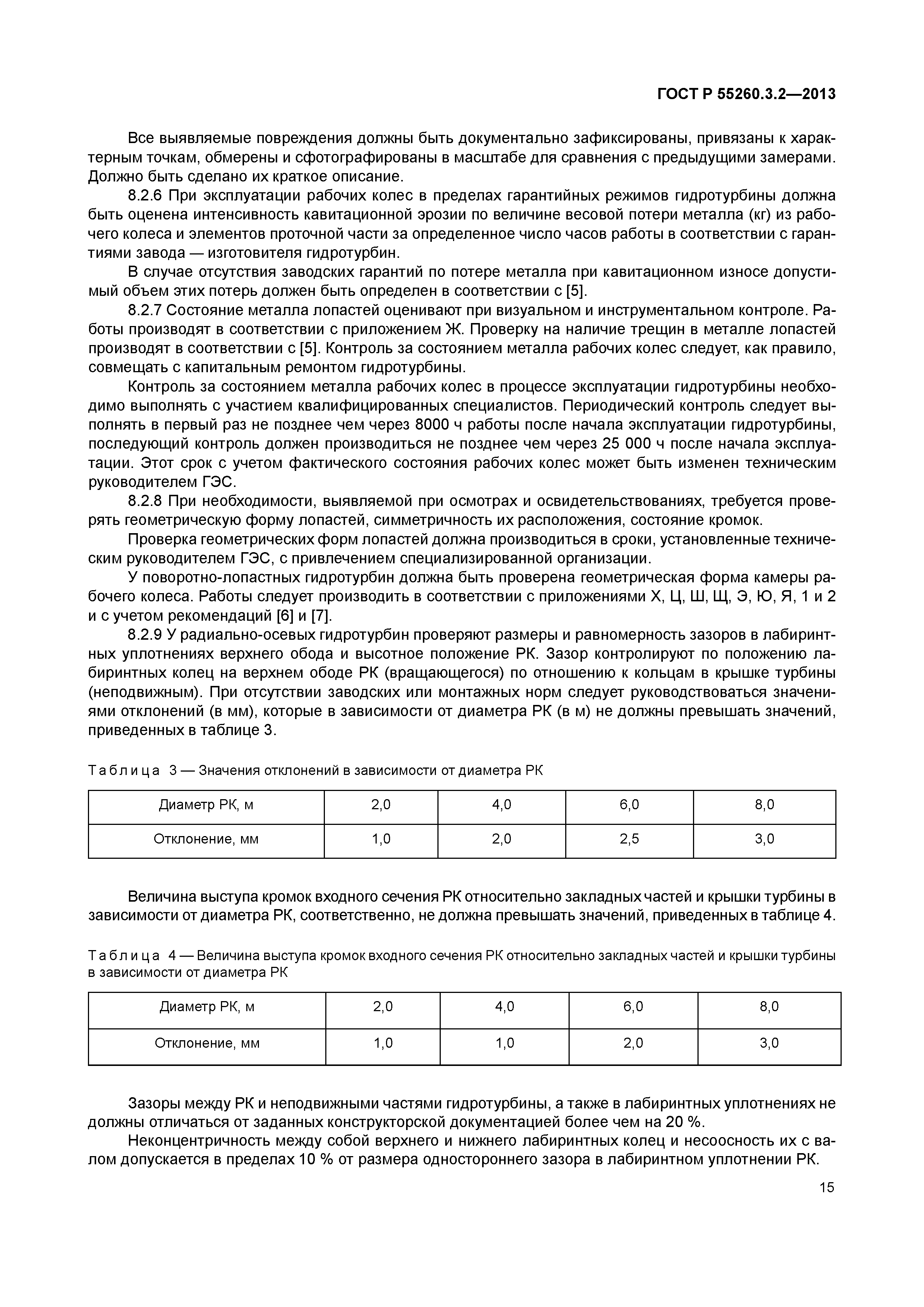

   8.2 Оценка рабочих колес гидротурбин и контроль за техническим состоянием

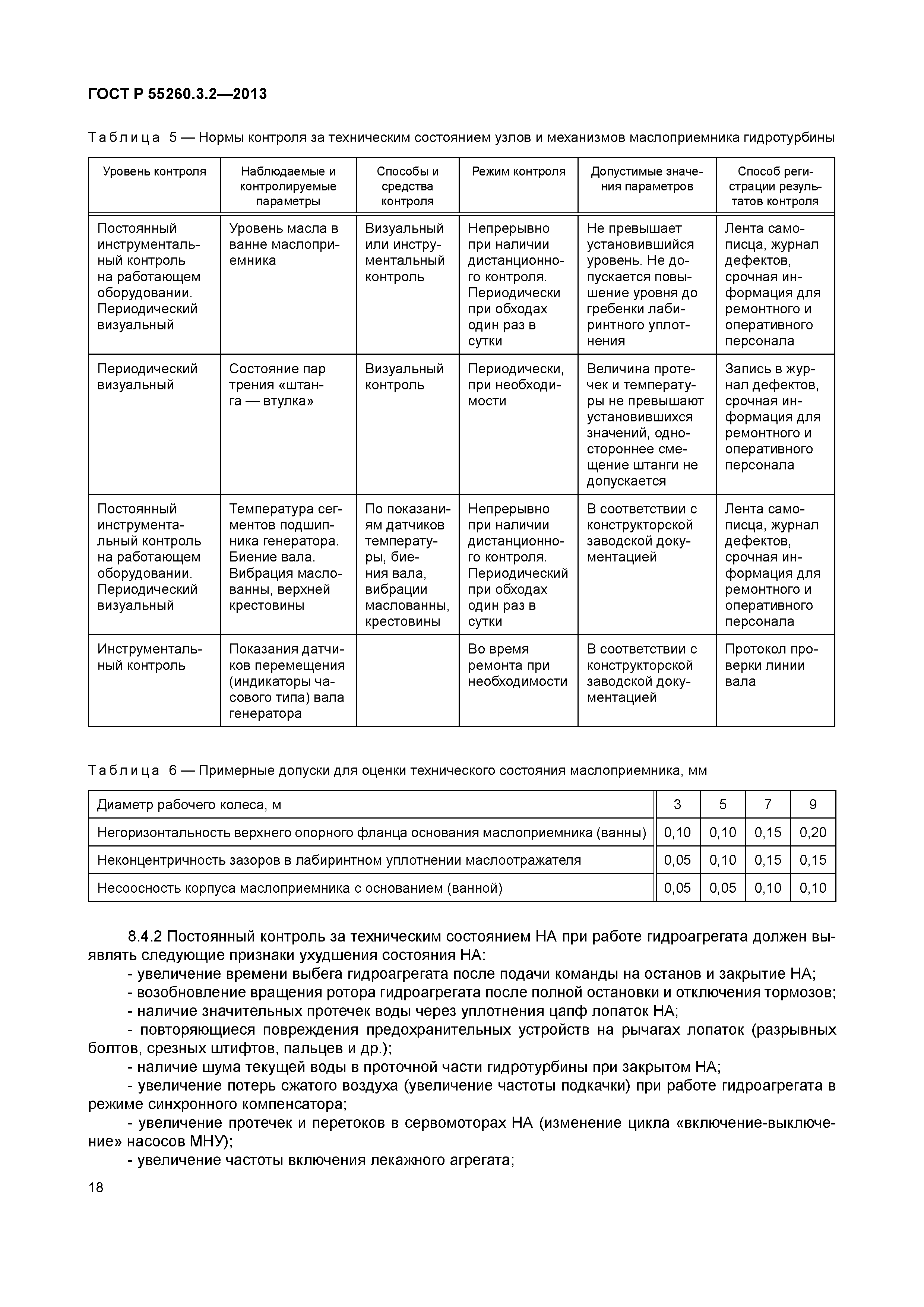

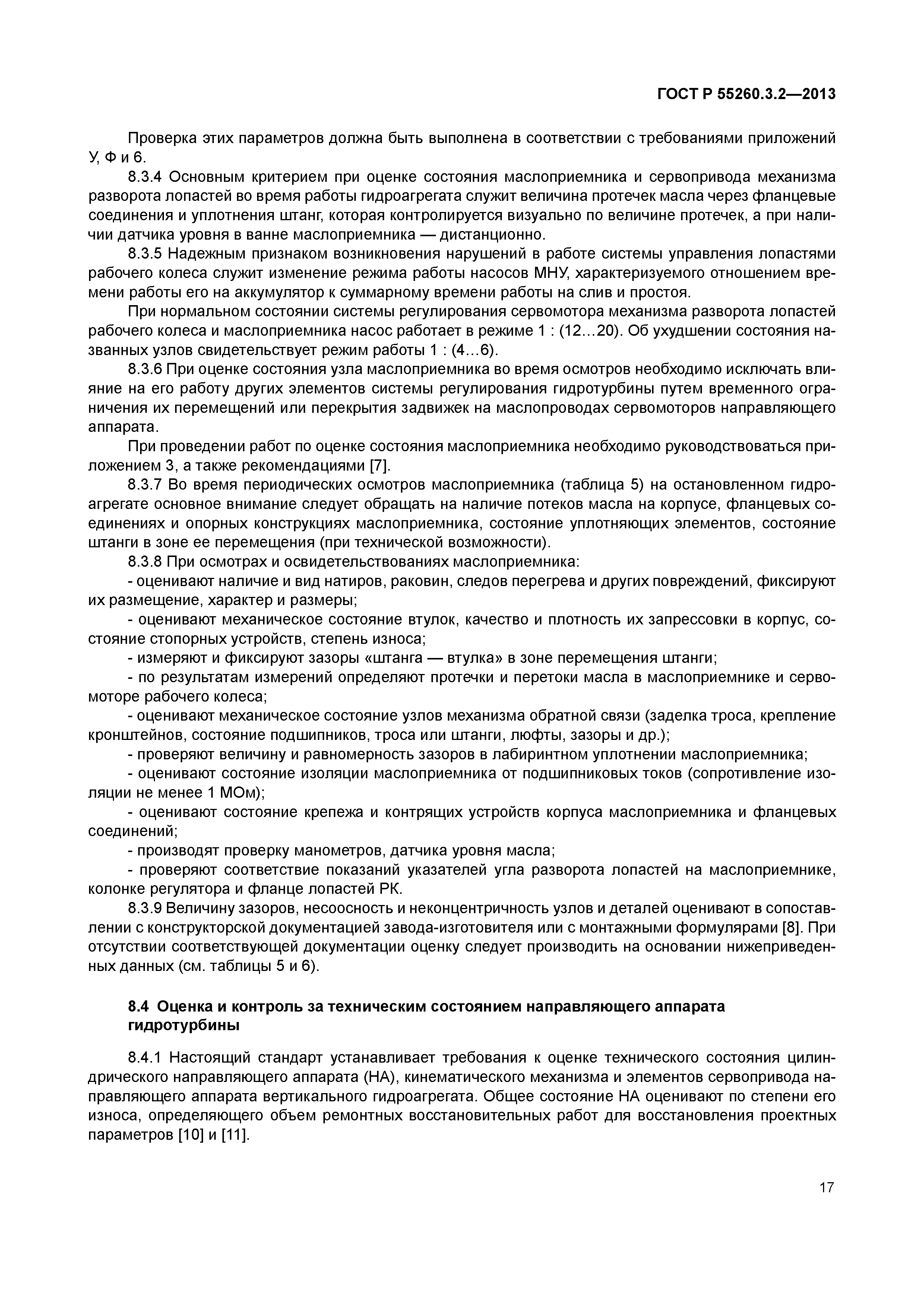

   8.3 Оценка и контроль за техническим состоянием маслоприемника рабочего колеса поворотно-лопастной гидротурбины

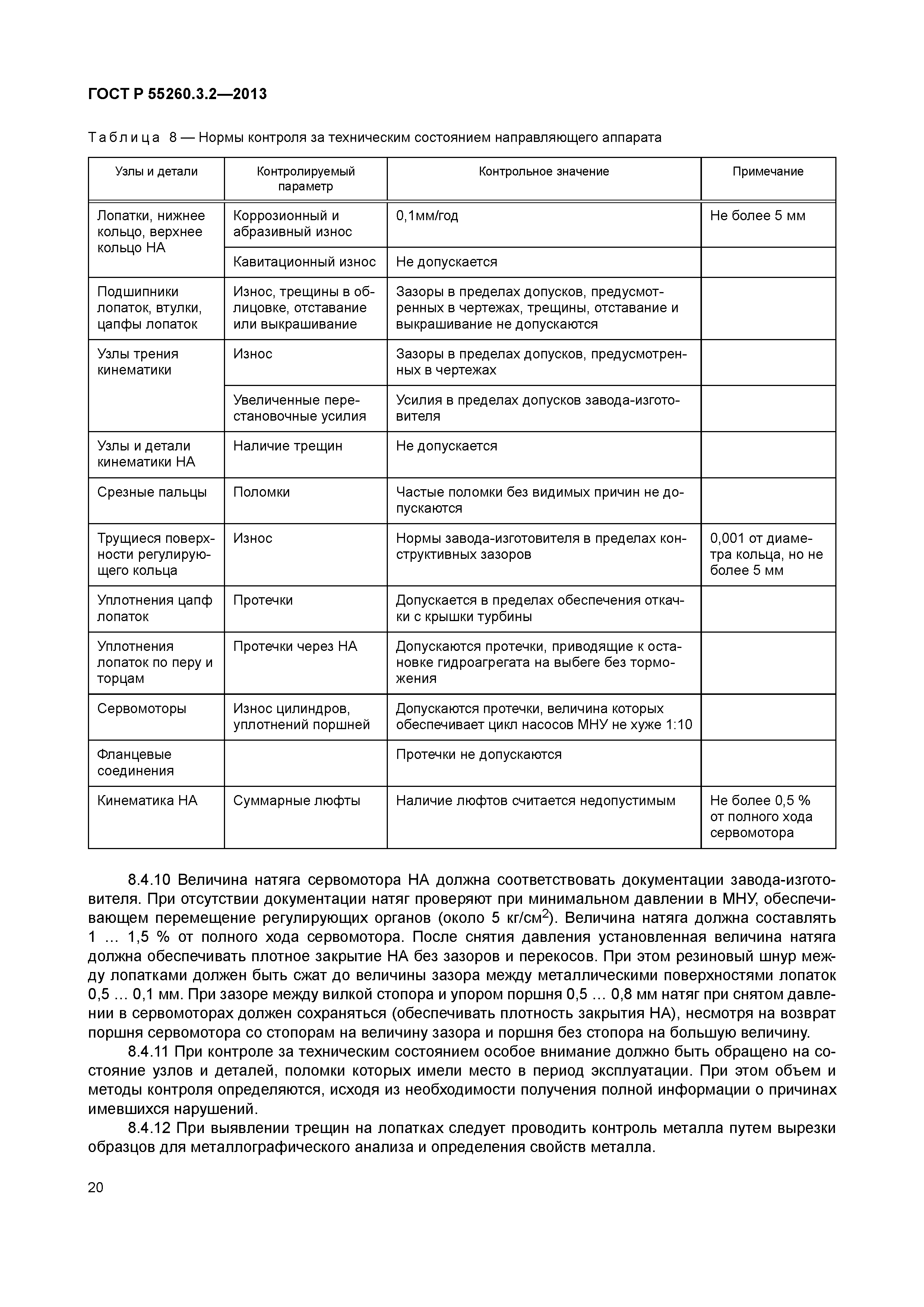

   8.4 Оценка и контроль за техническим состоянием направляющего аппарата гидротурбины

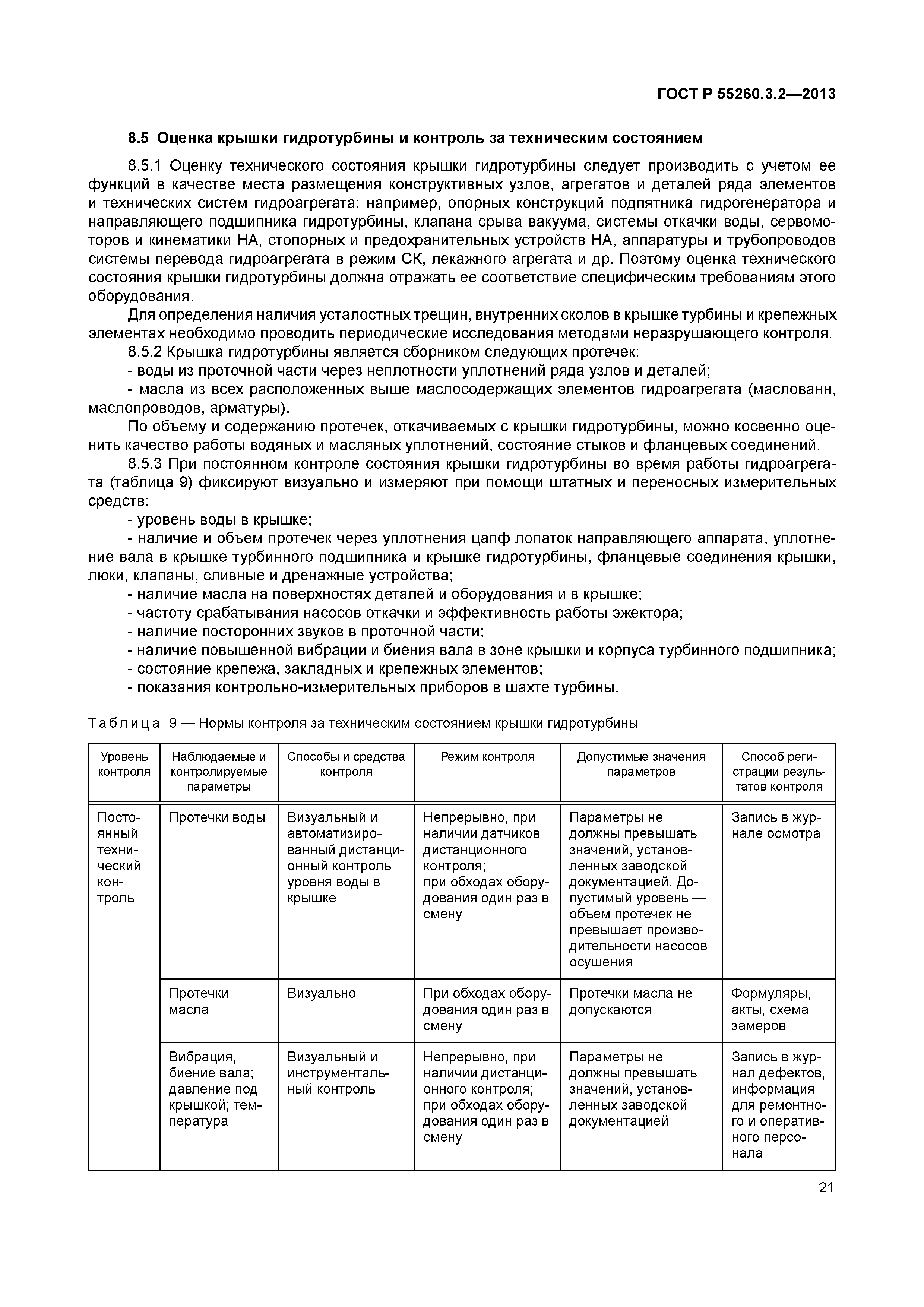

   8.5 Оценка крышки гидротурбины и контроль за техническим состоянием

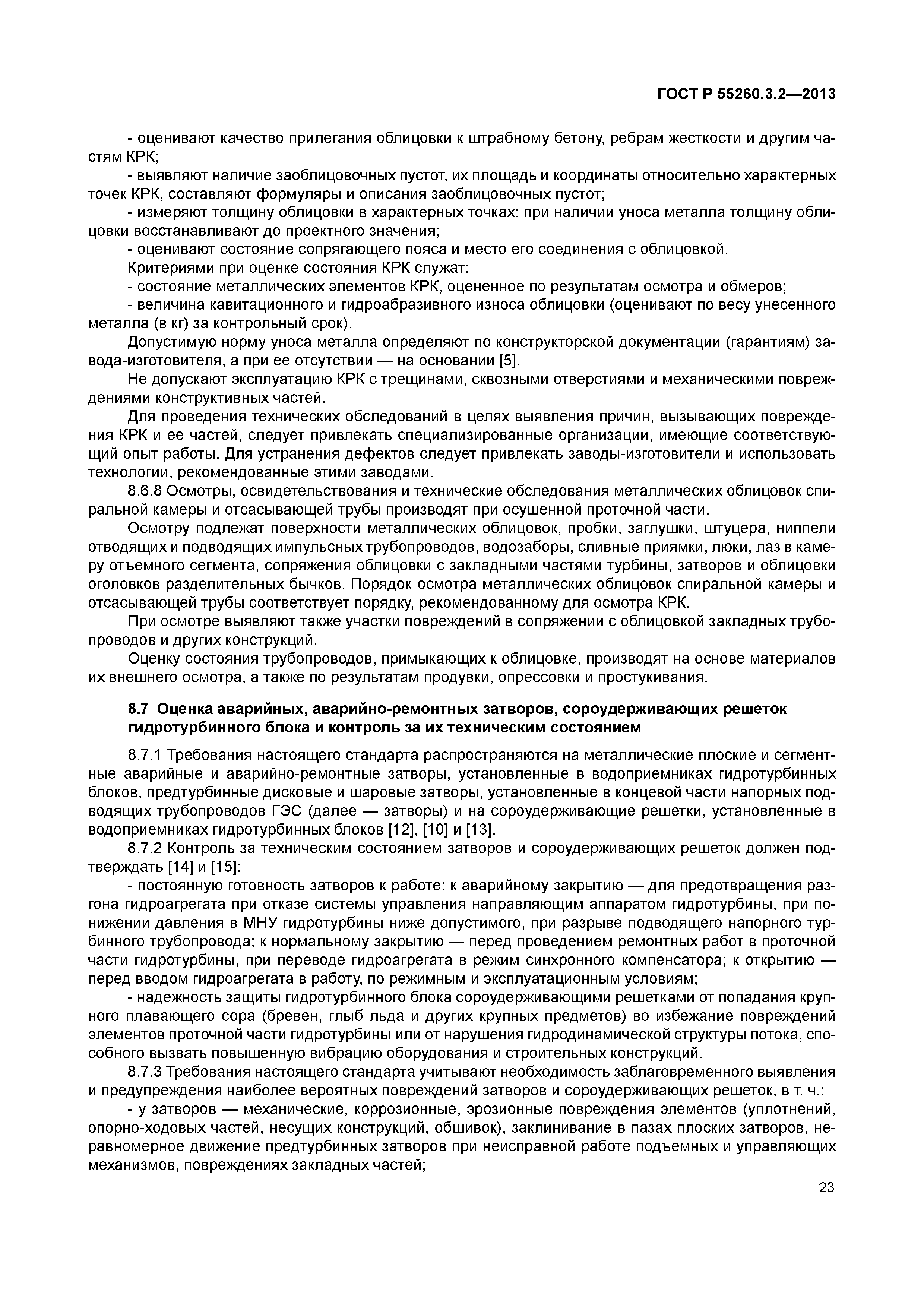

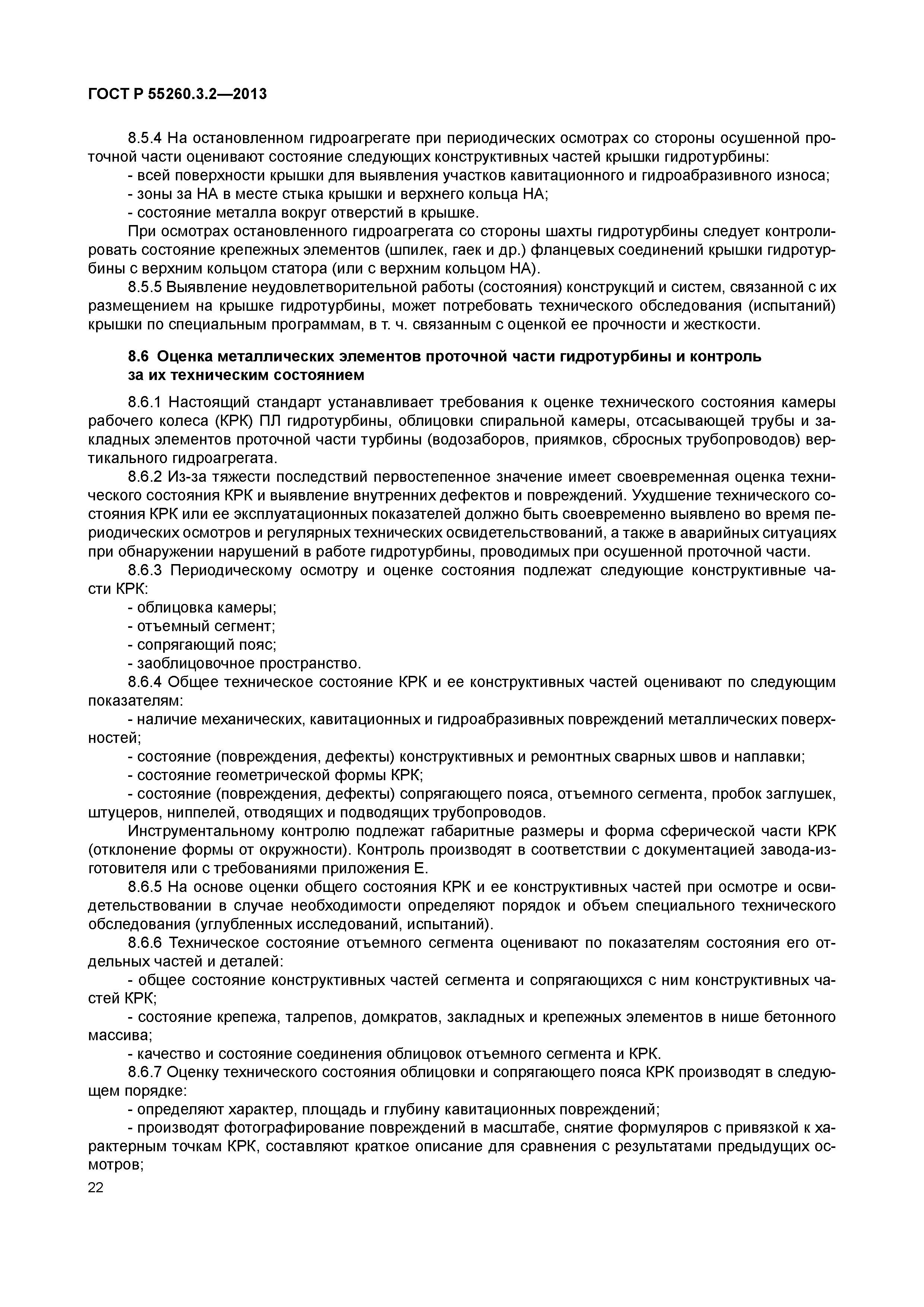

   8.6 Оценка металлических элементов проточной части гидротурбины и контроль за их техническим состоянием

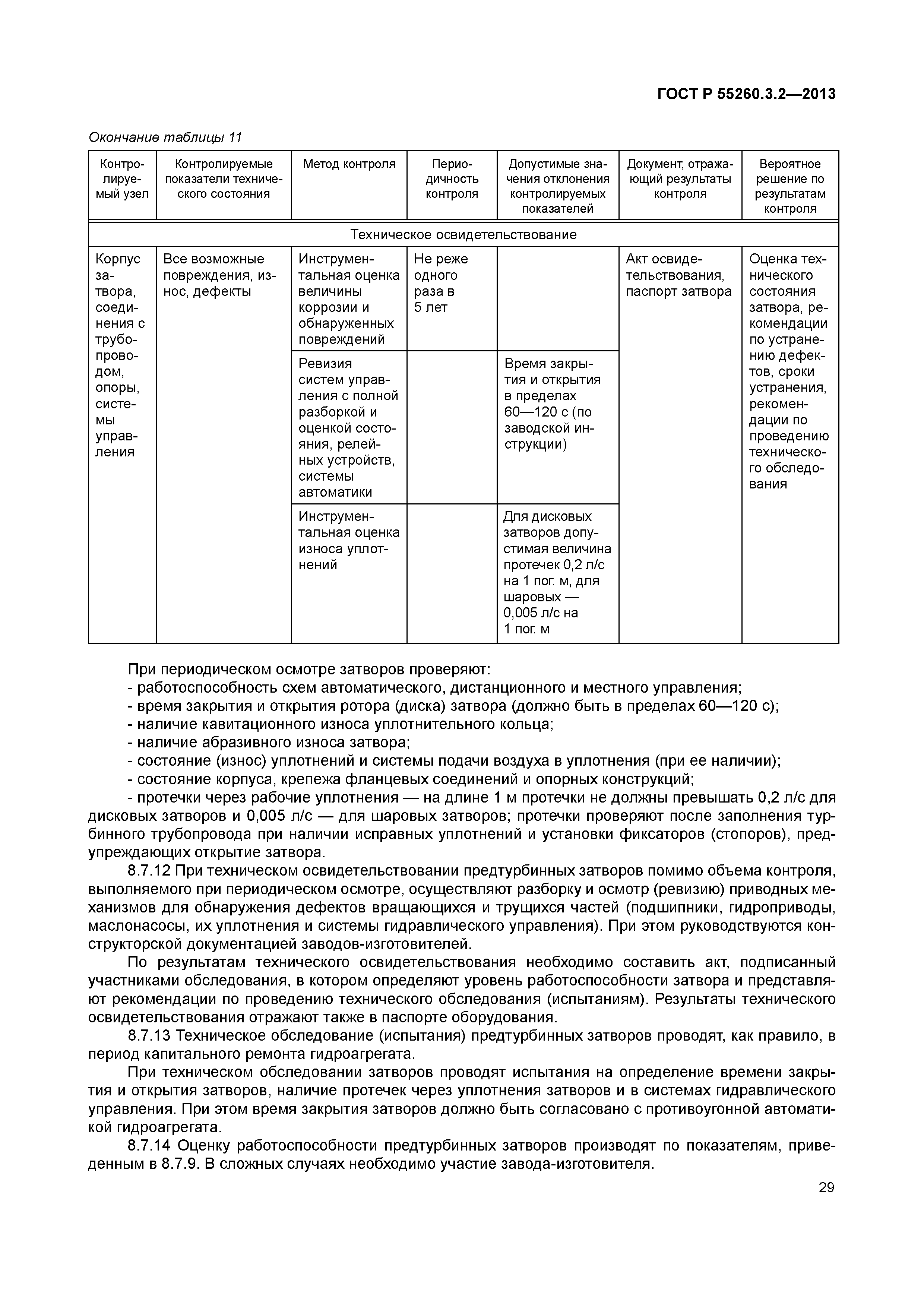

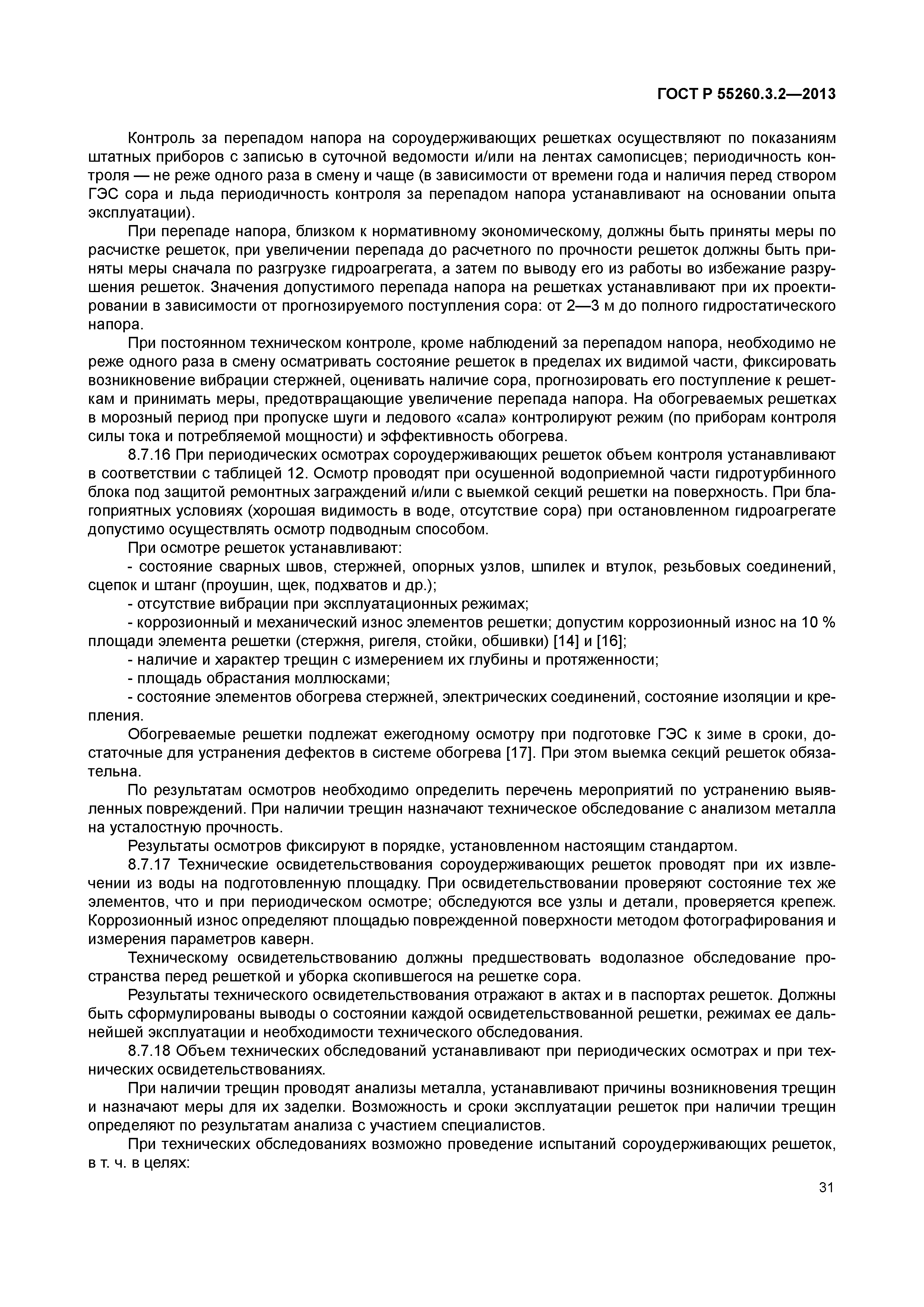

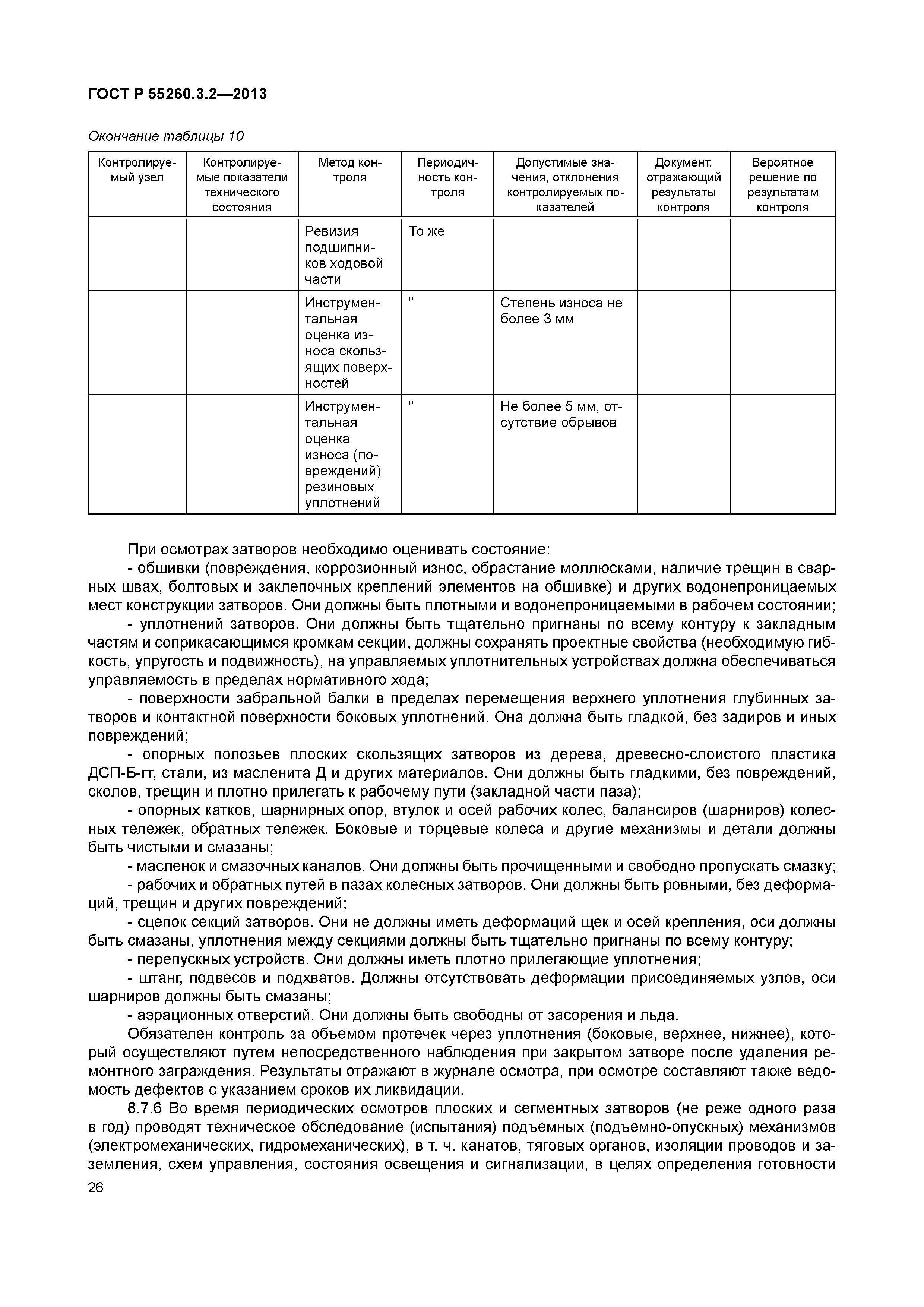

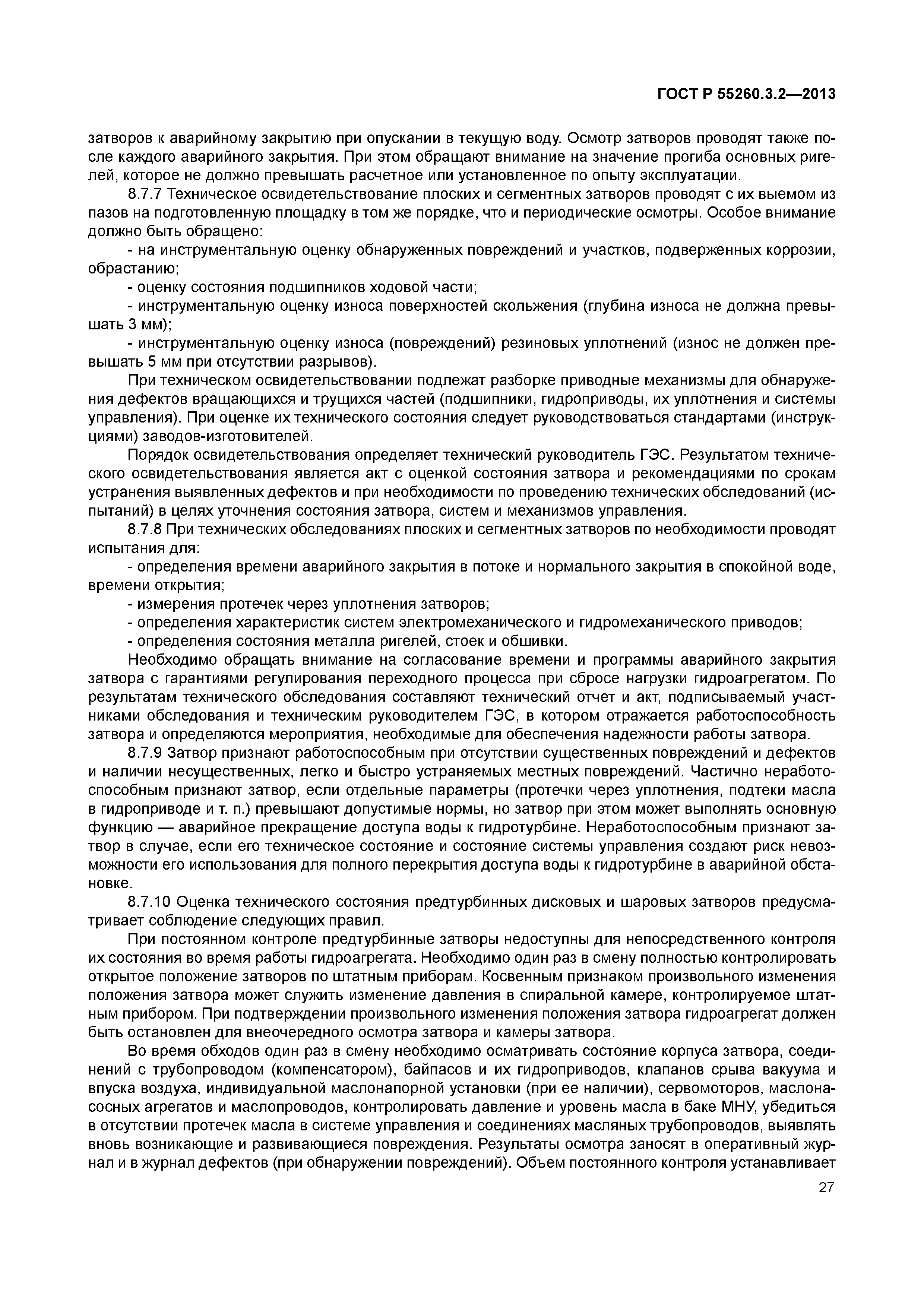

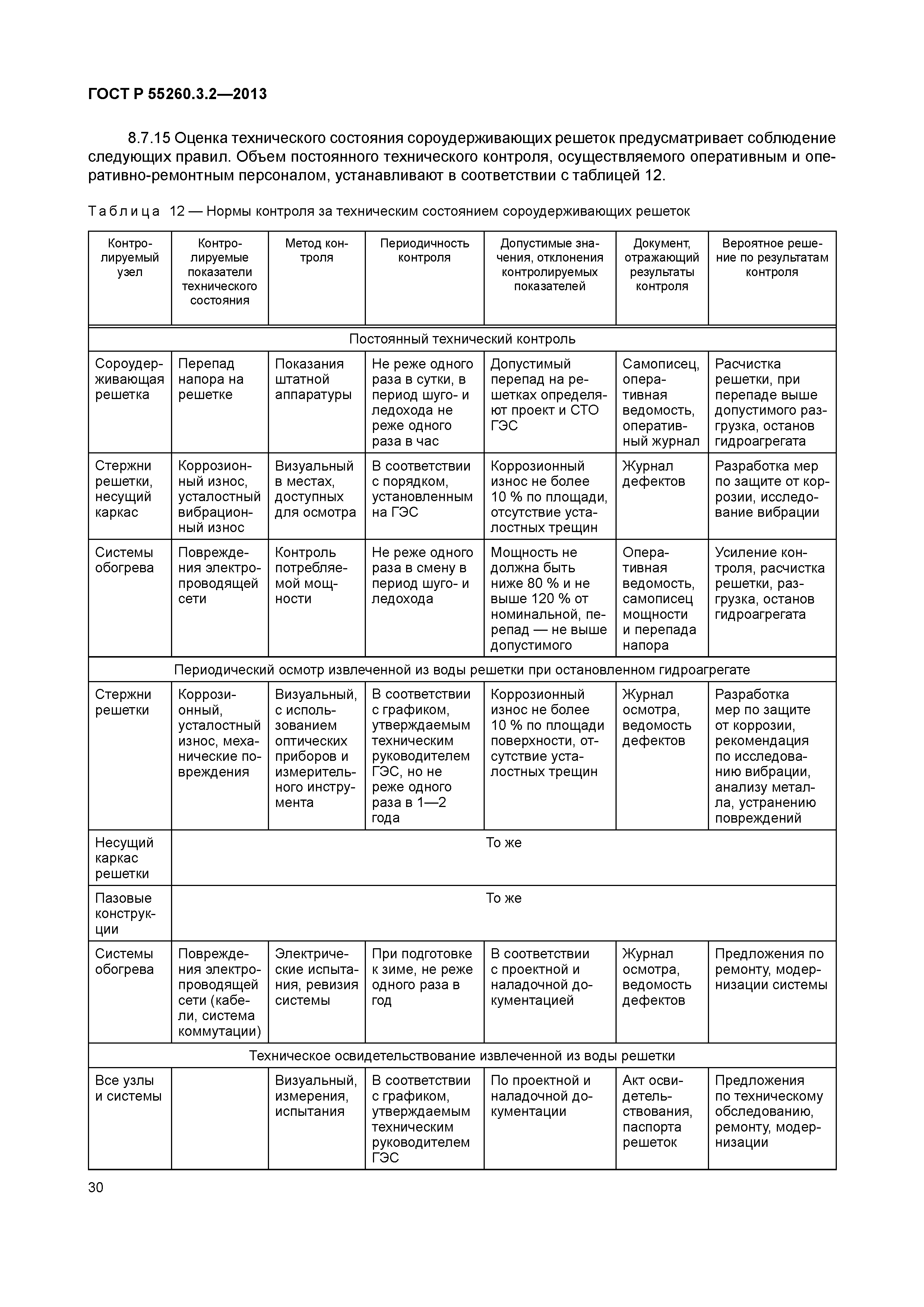

   8.7 Оценка аварийных, аварийно-ремонтных затворов, сороудерживающих решеток гидротурбинного блока и контроль за их техническим состоянием

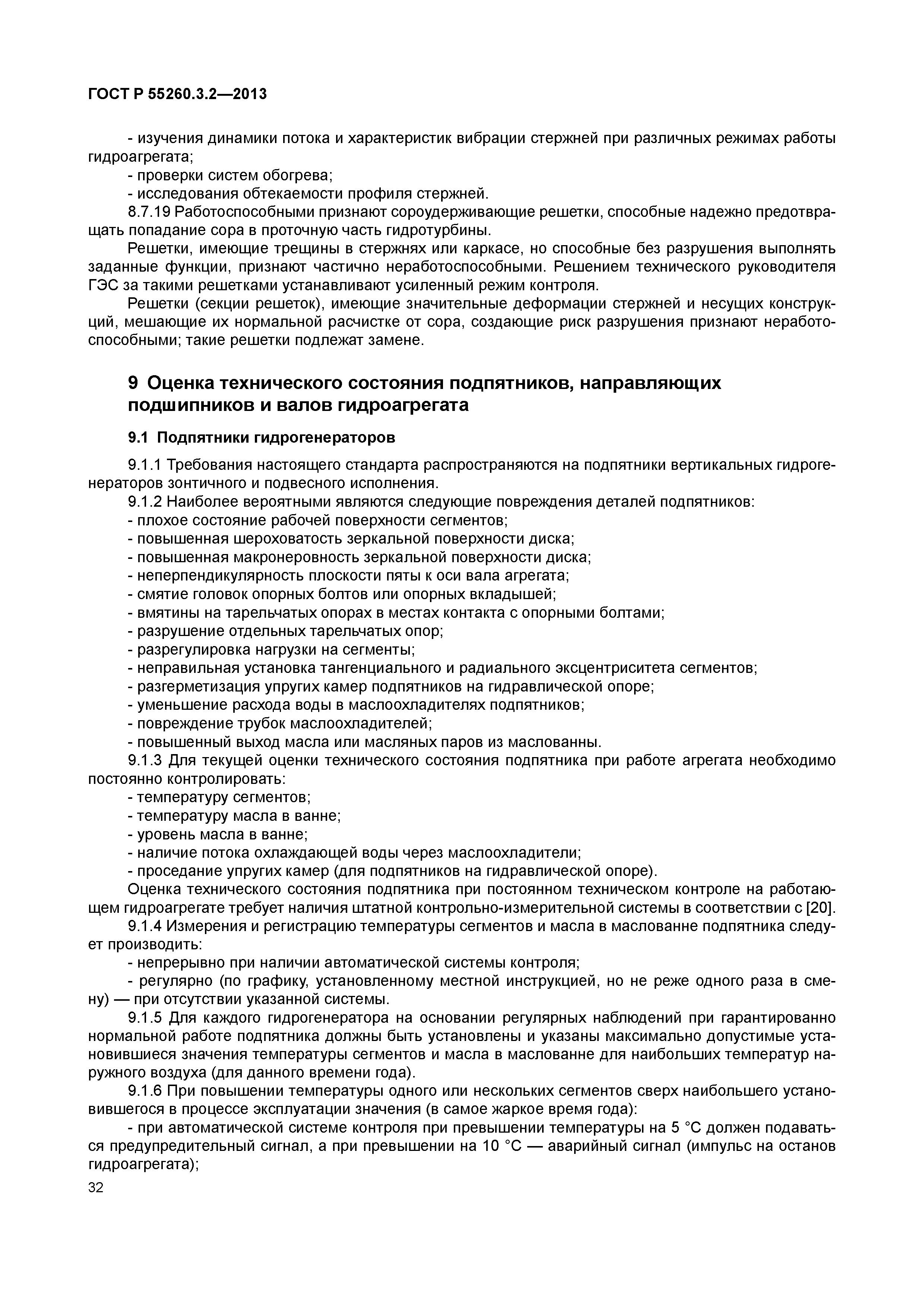

9 Оценка технического состояния подпятников, направляющих подшипников и валов гидроагрегата

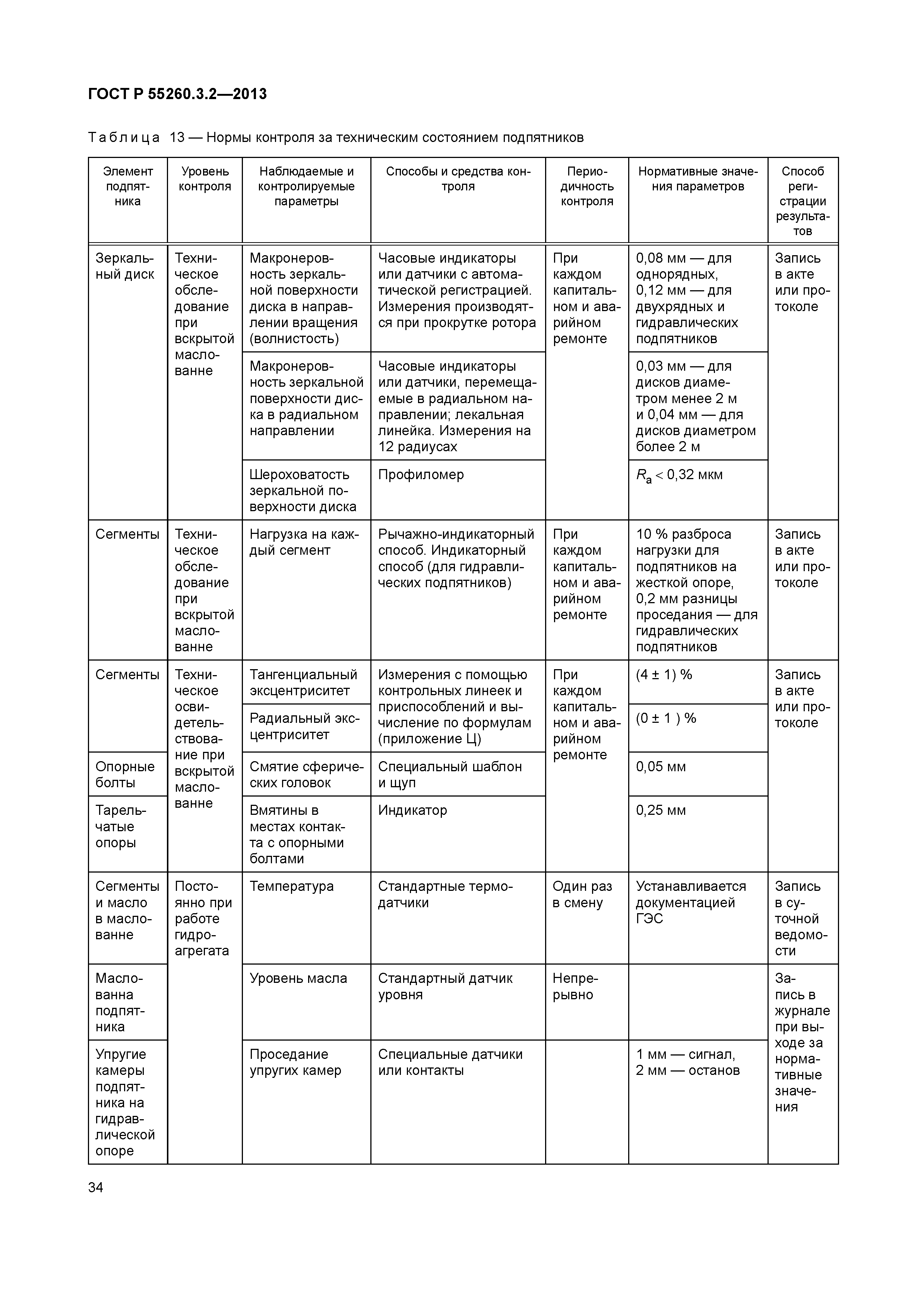

   9.1 Подпятники гидрогенераторов
   9.2 Направляющие подшипники

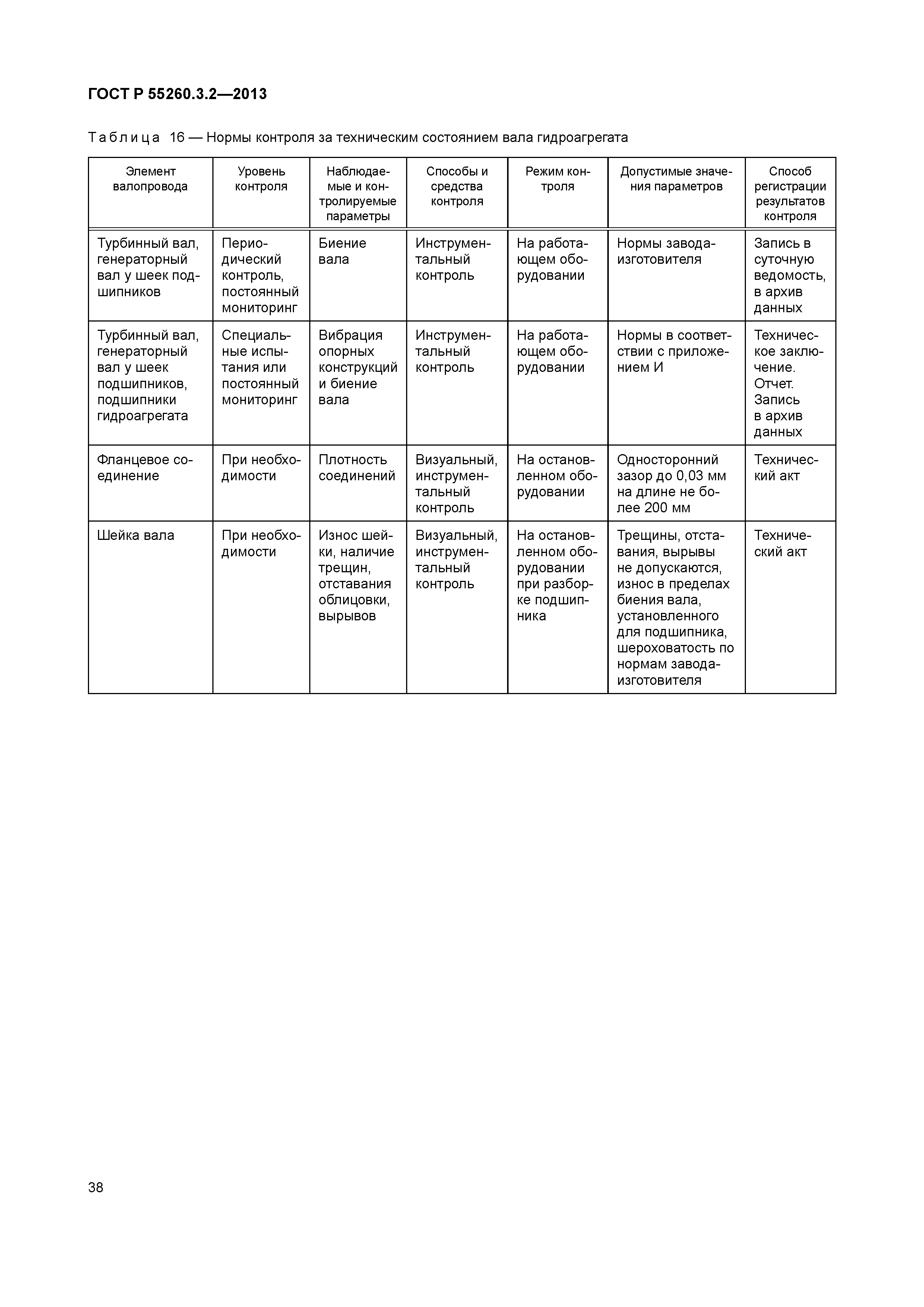

   9.3 Валы гидроагрегата

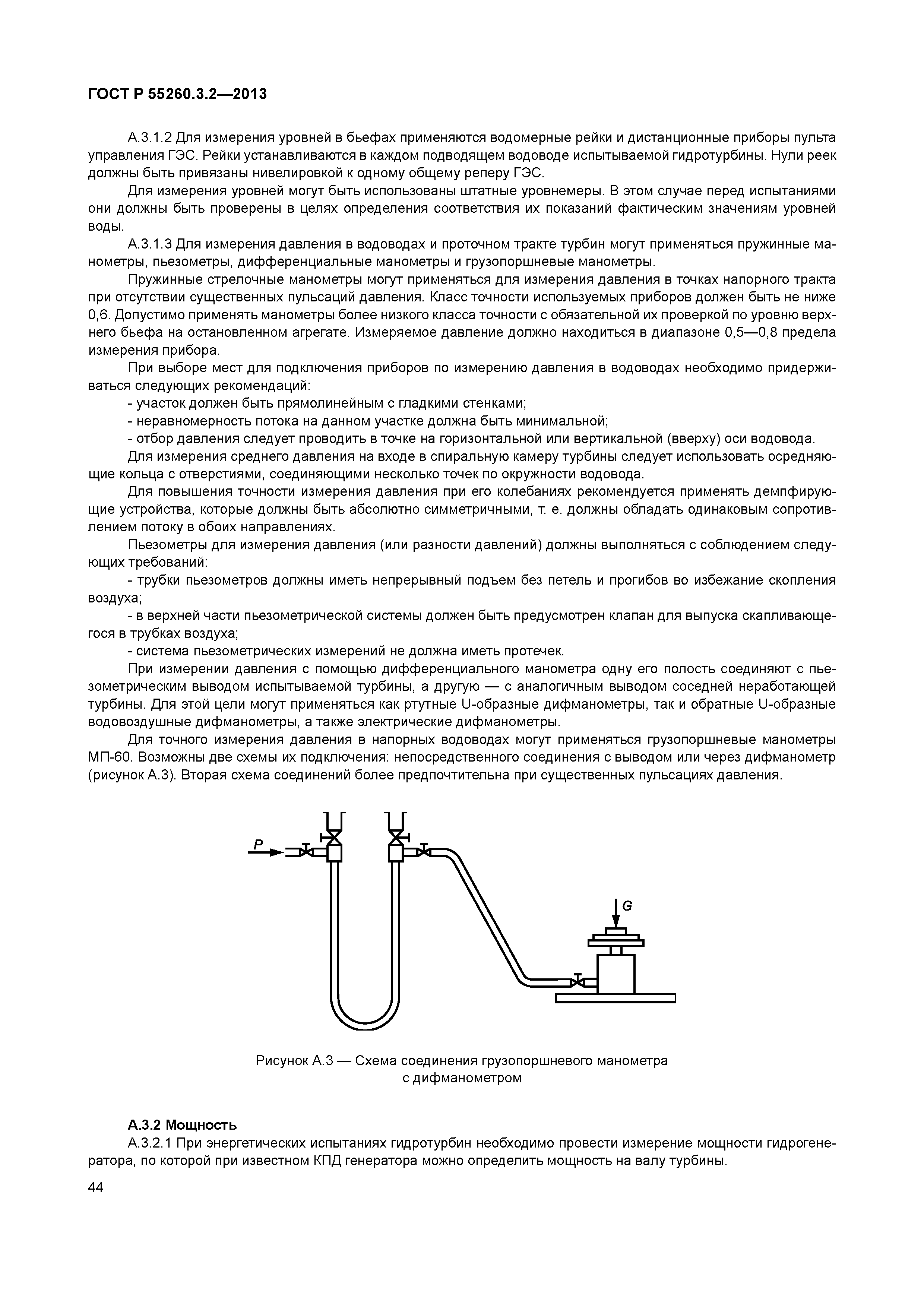

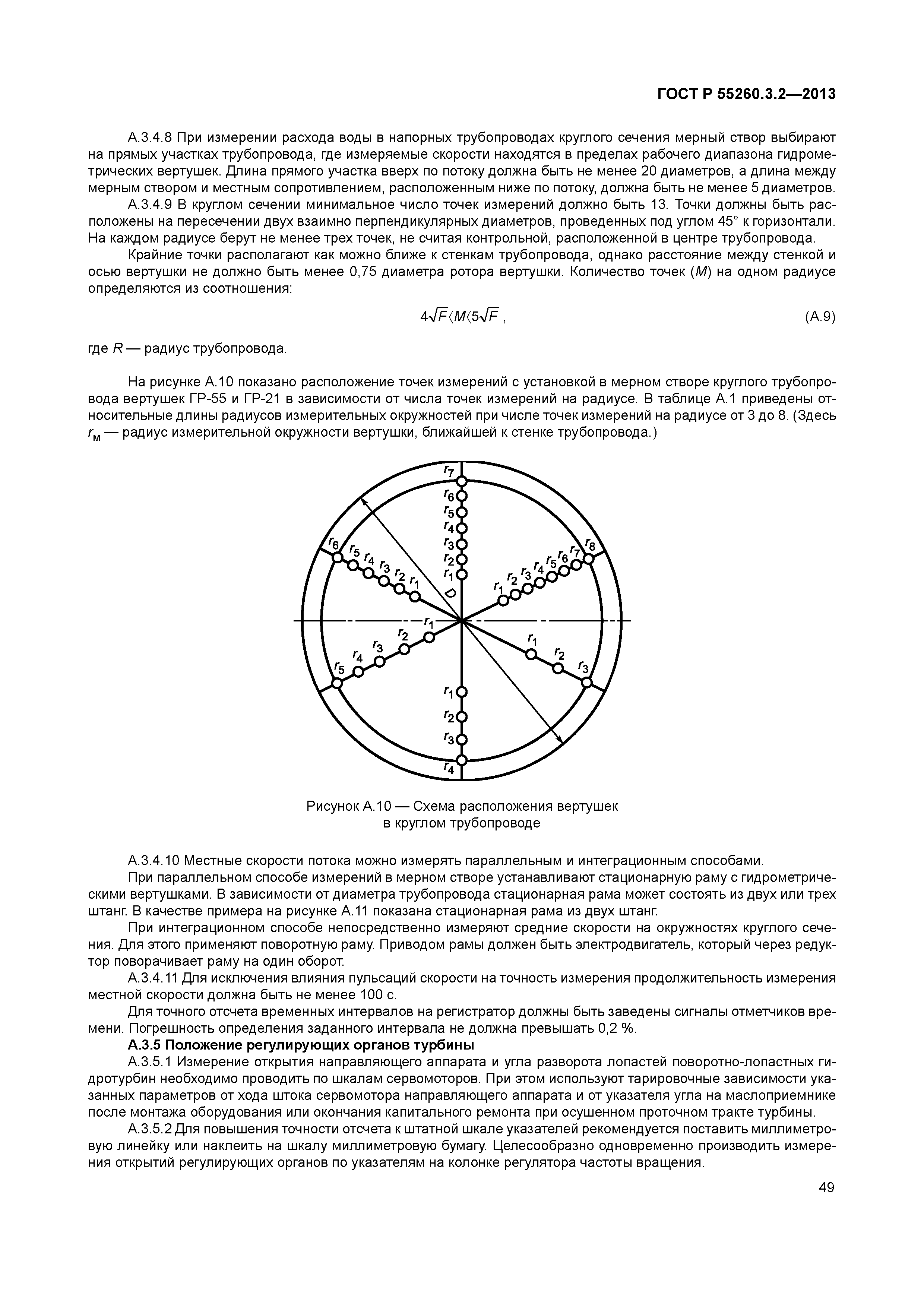

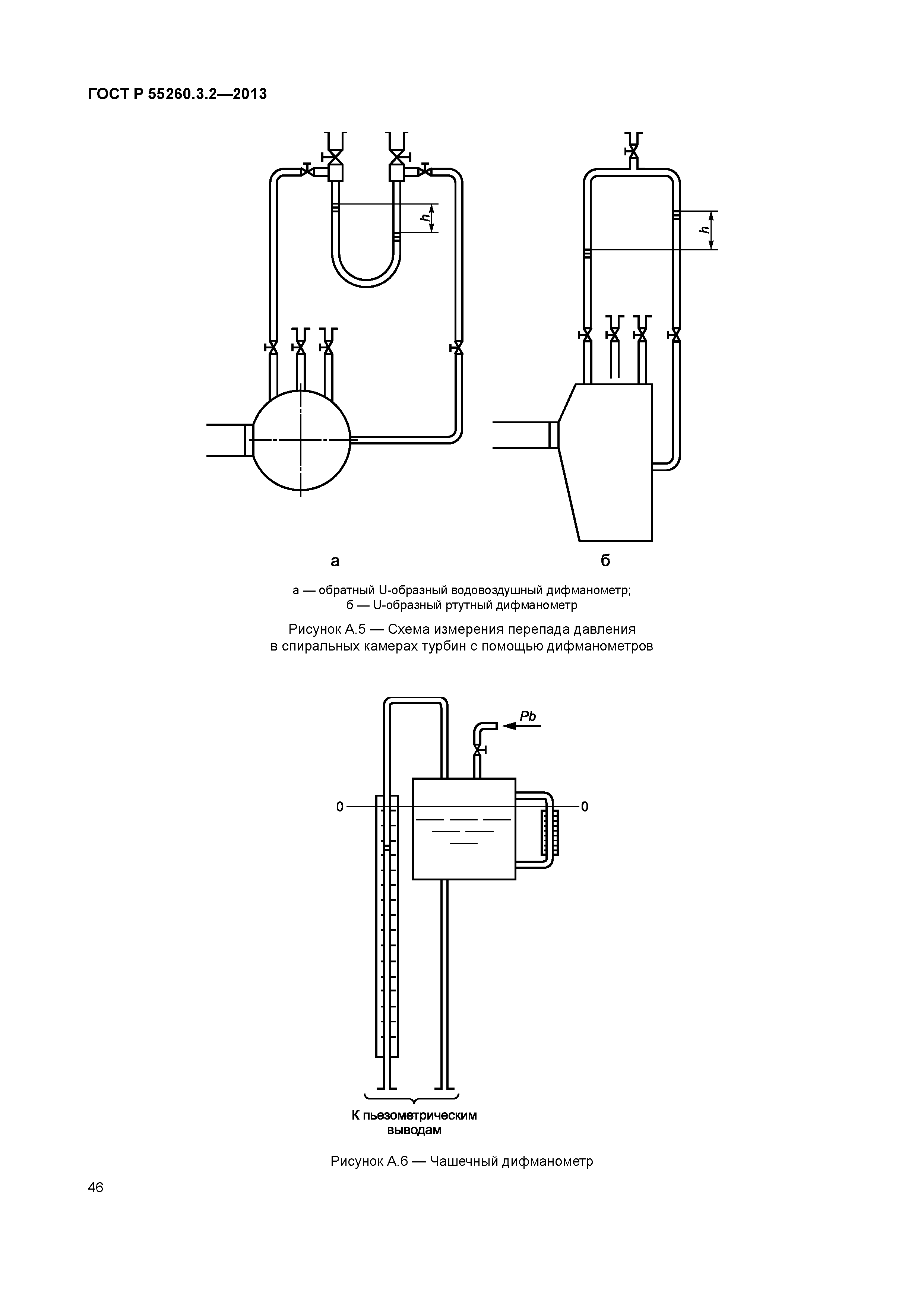

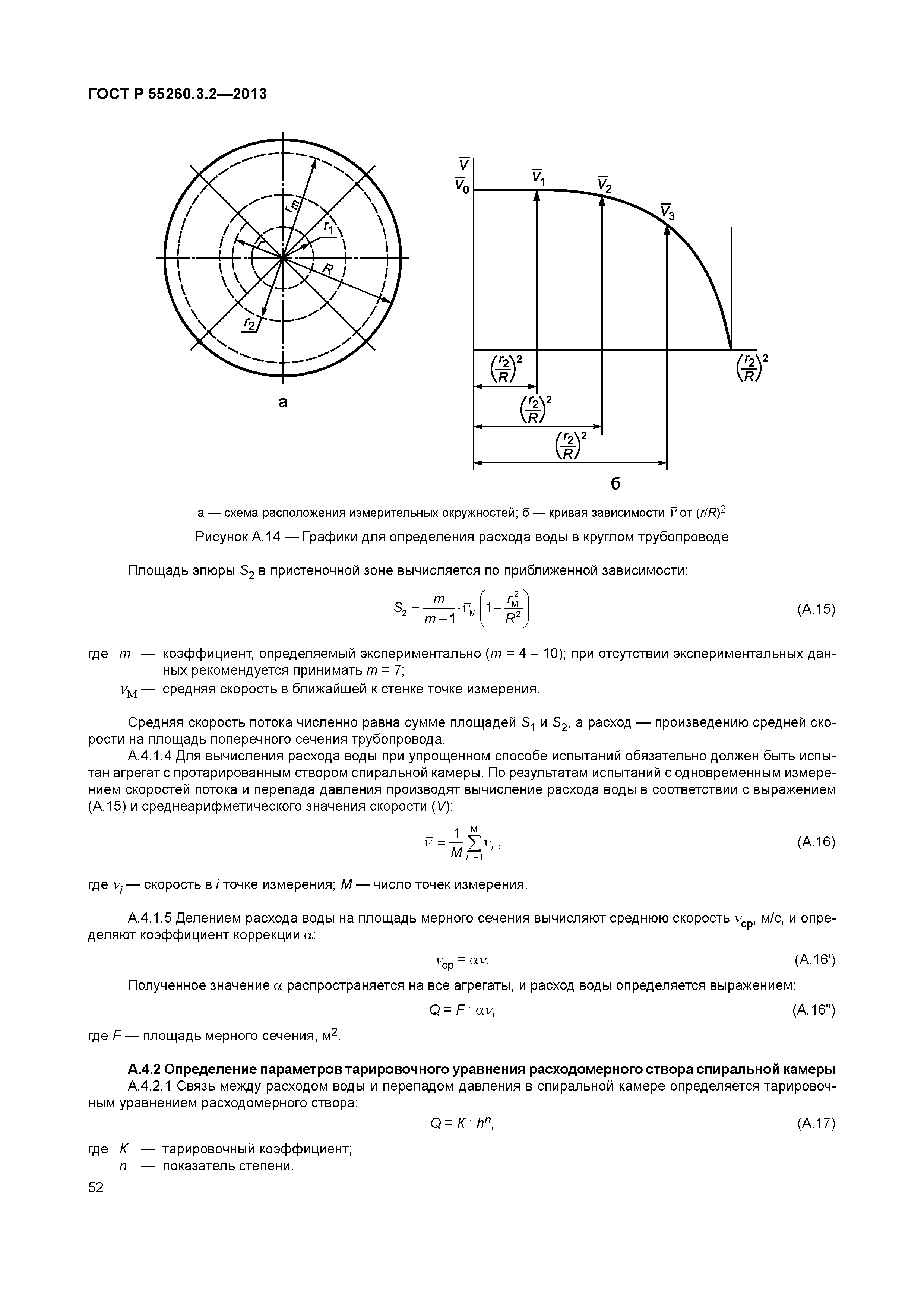

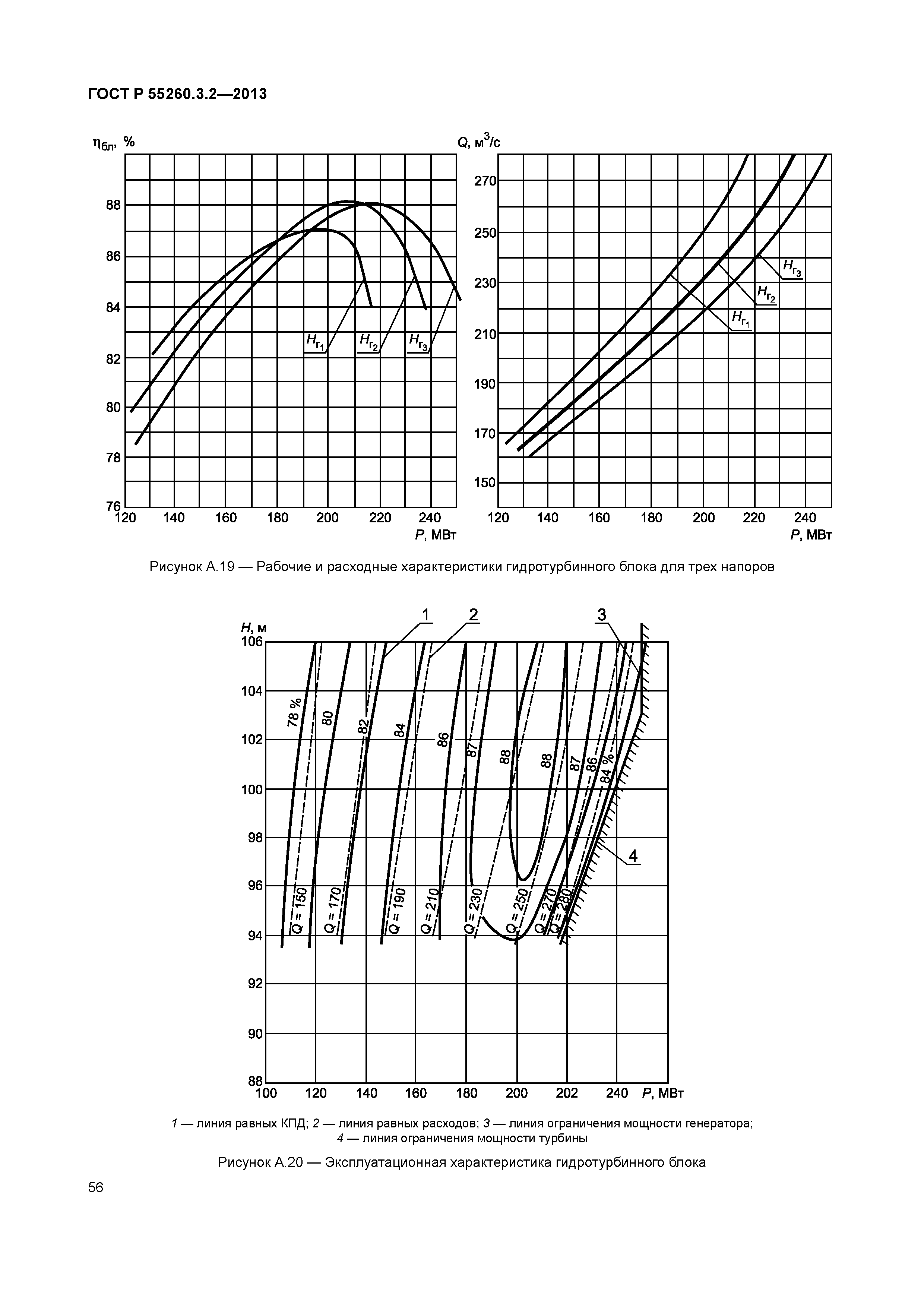

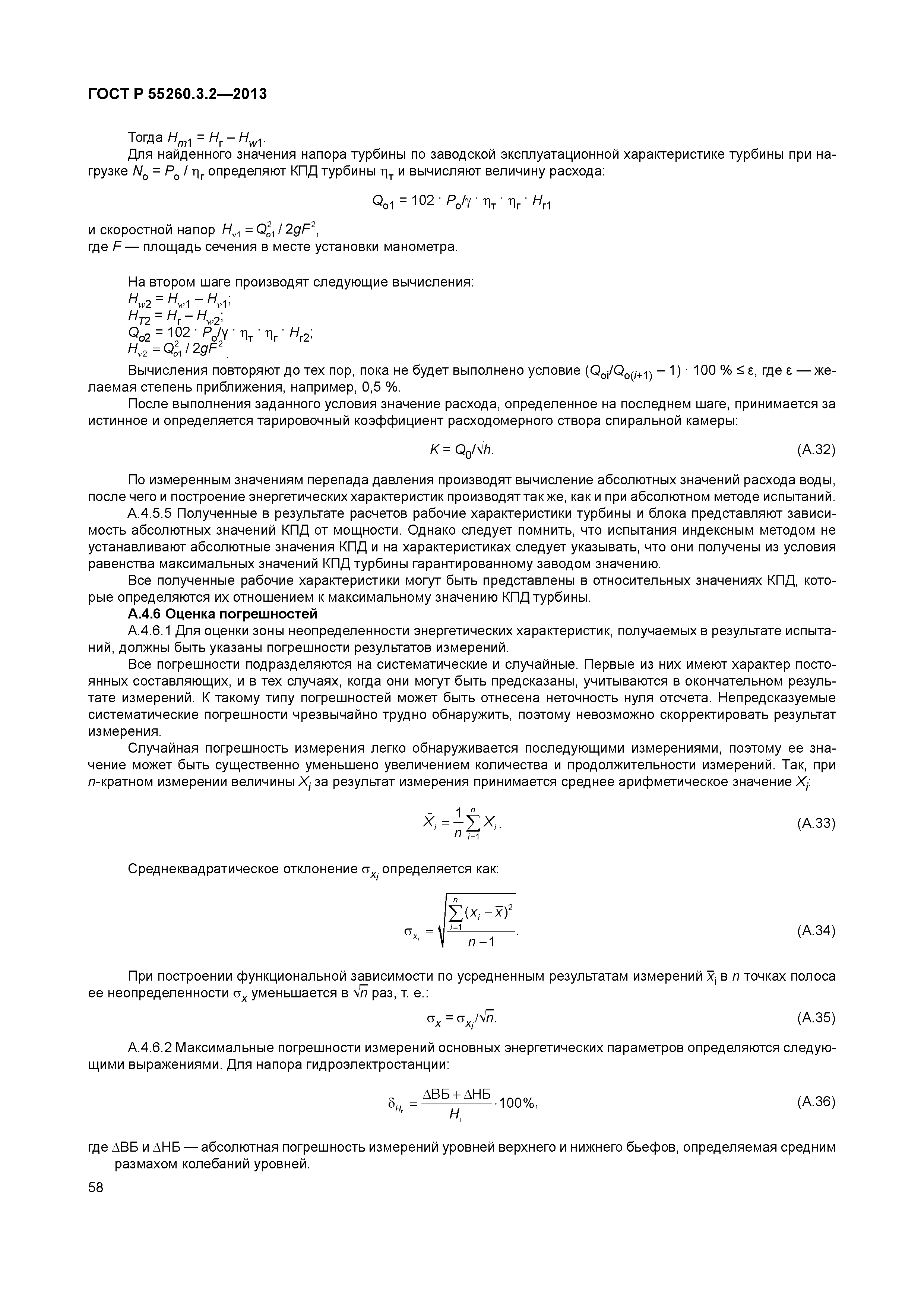

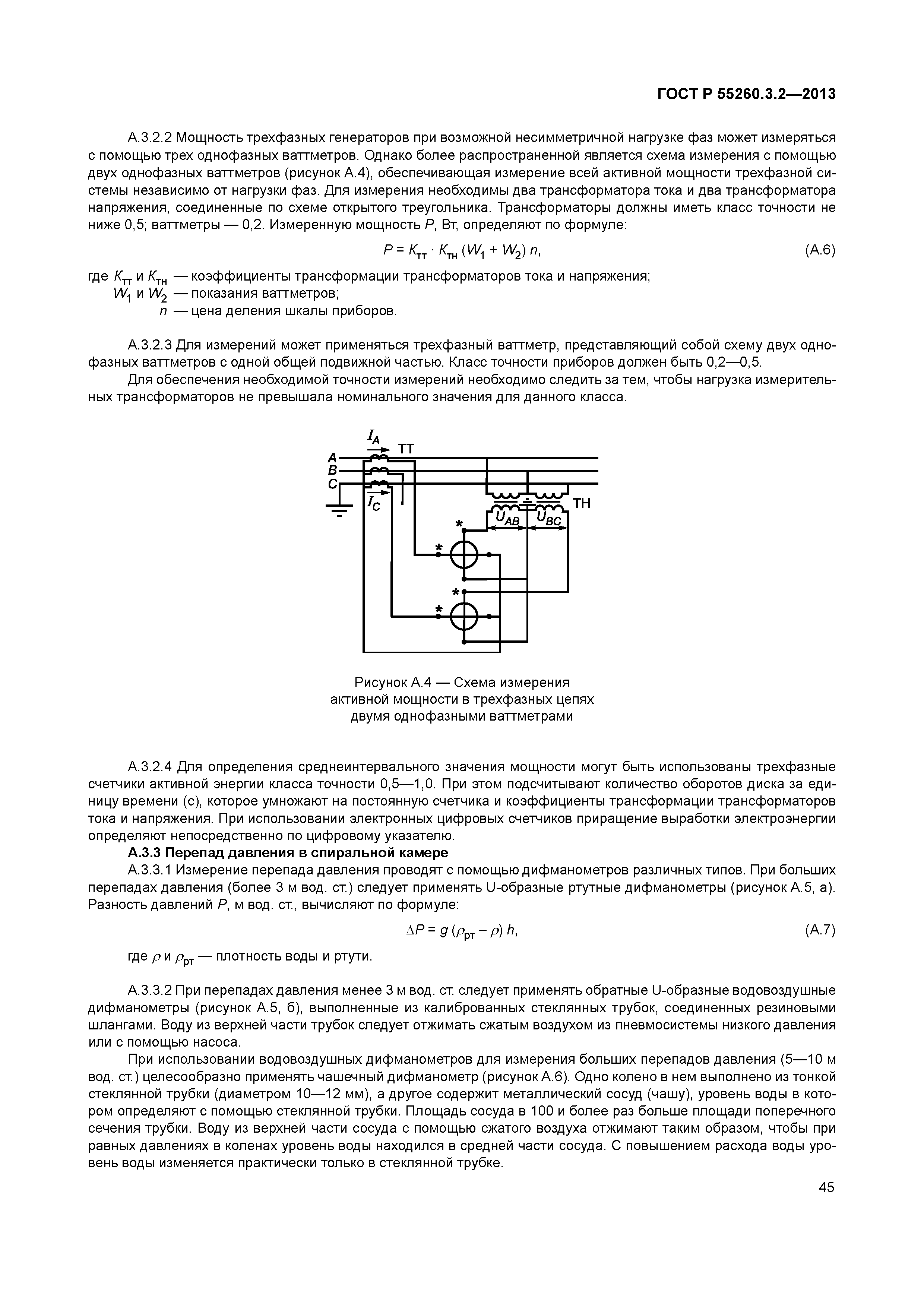

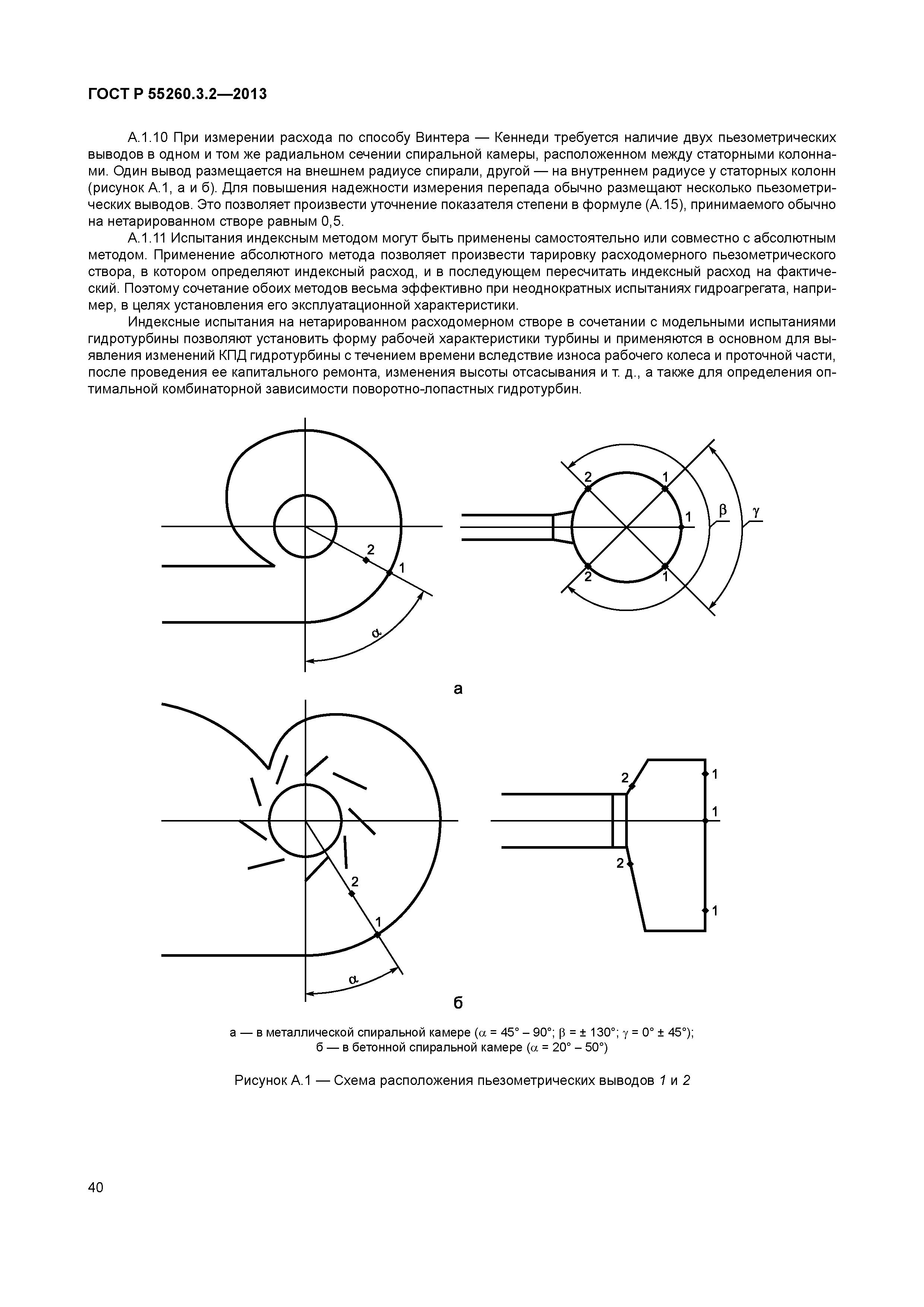

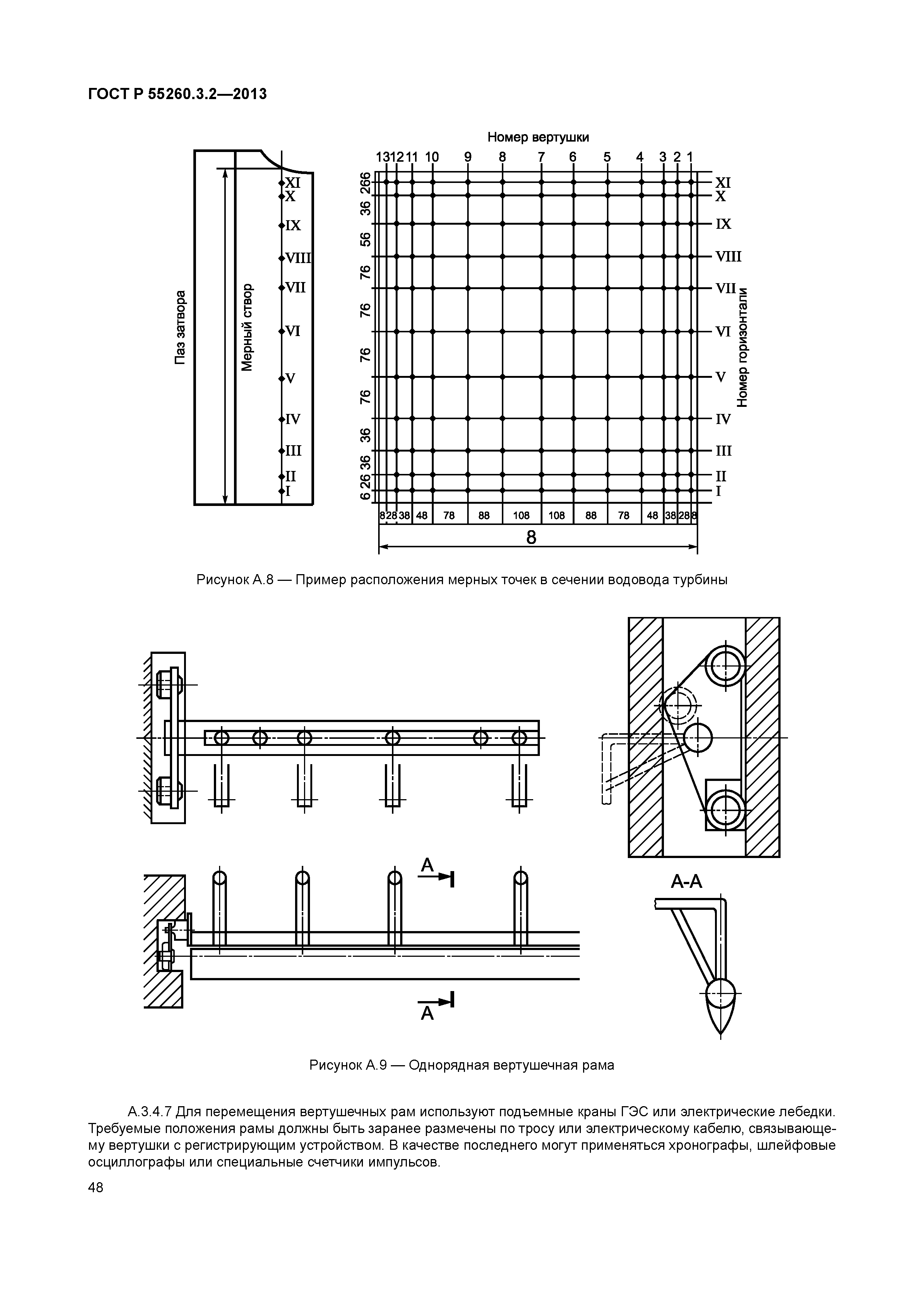

Приложение А (обязательное) Методические указания по эксплуатационным энергетическим испытаниям гидроагрегатов

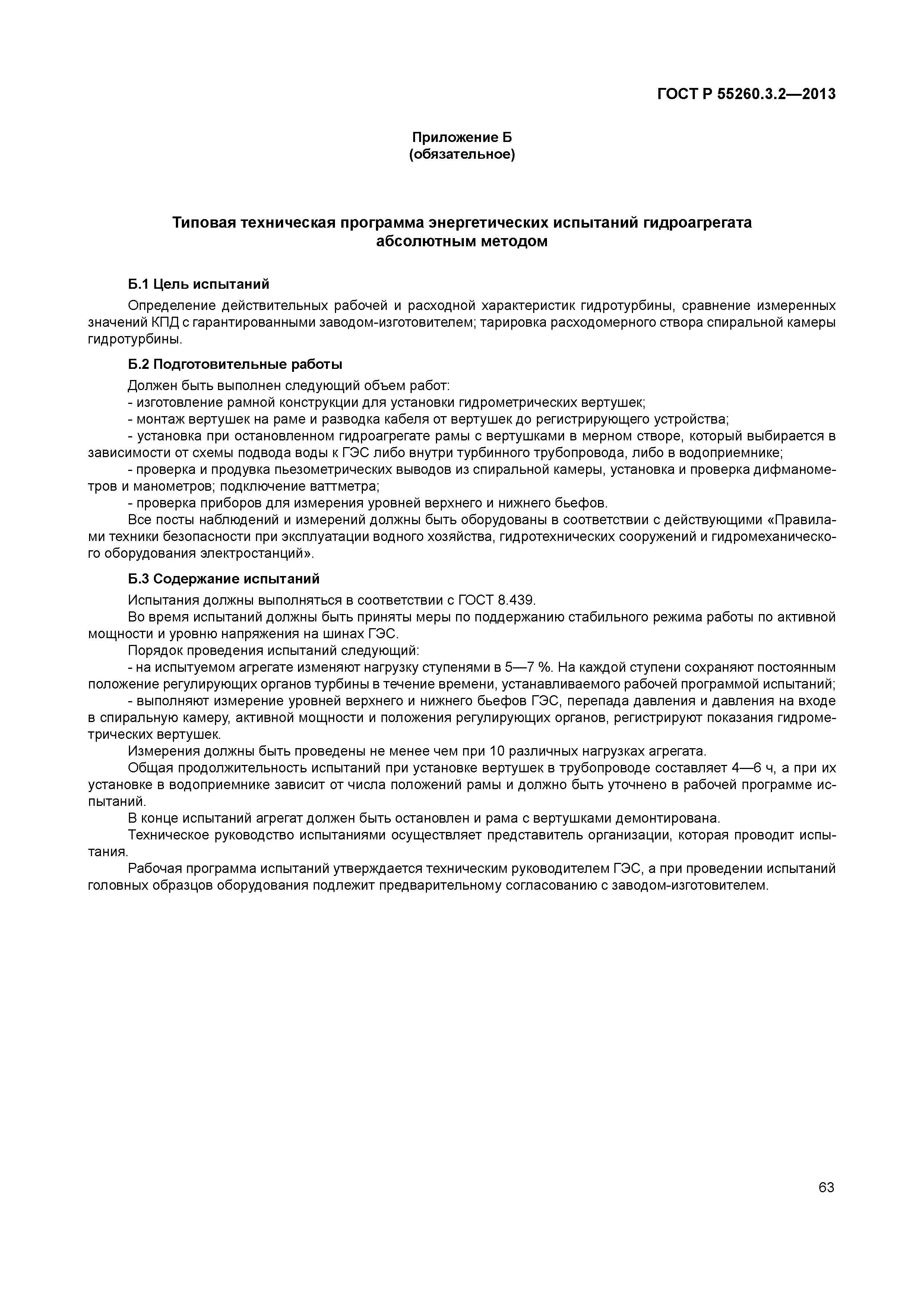

Приложение Б (обязательное) Типовая техническая программа энергетических испытаний гидроагрегата абсолютным методом

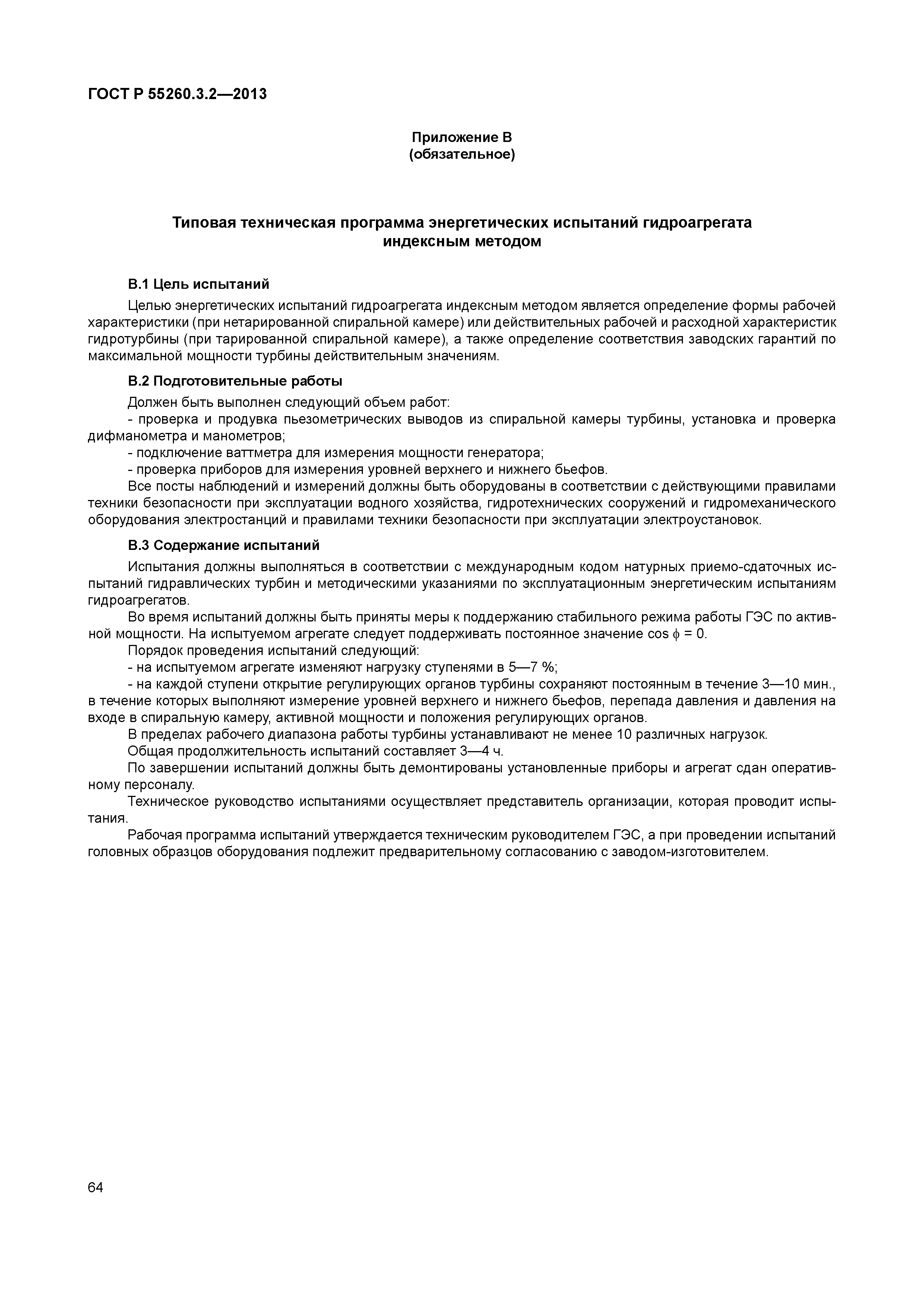

Приложение В (обязательное) Типовая техническая программа энергетических испытаний гидроагрегата индексным методом

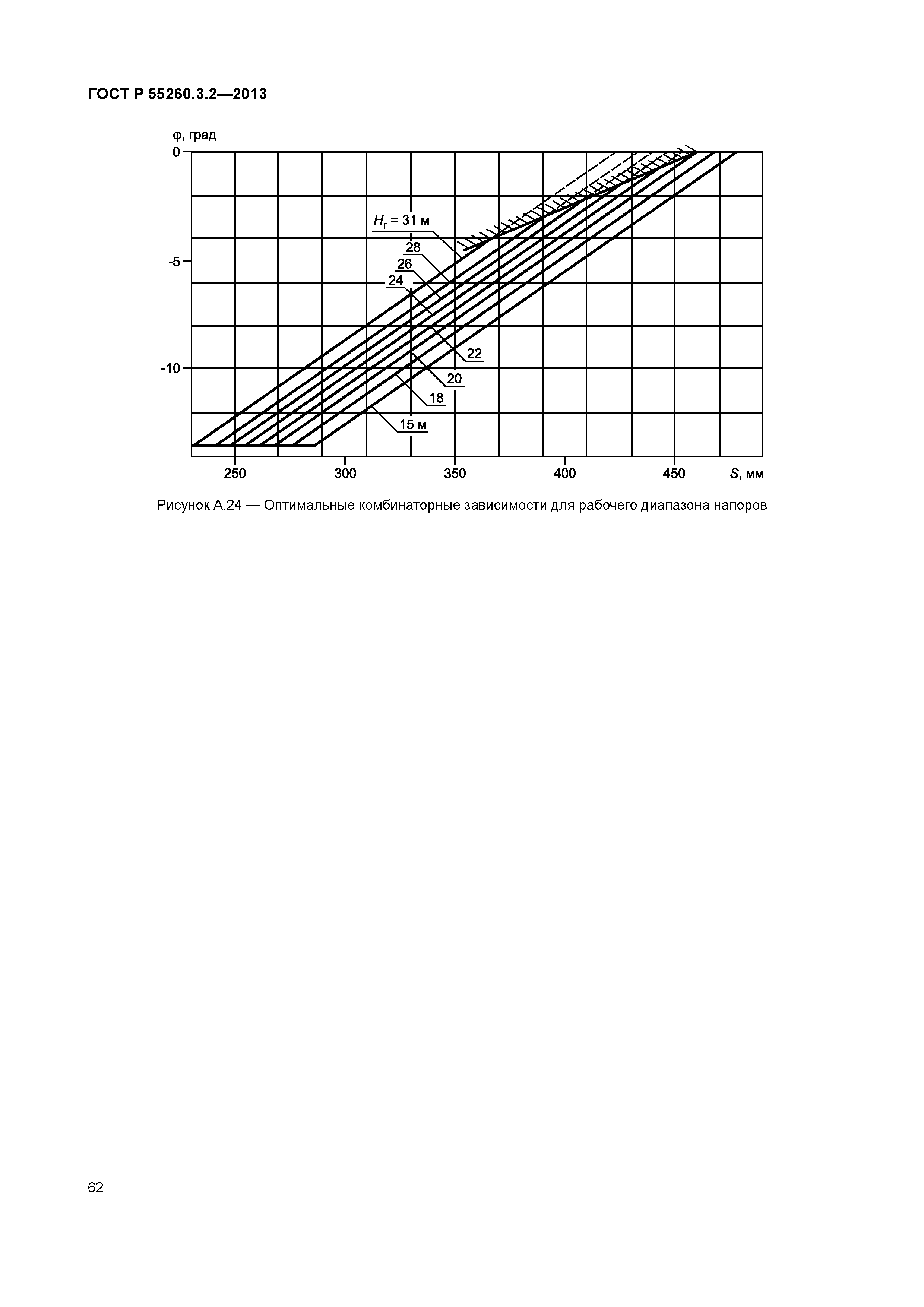

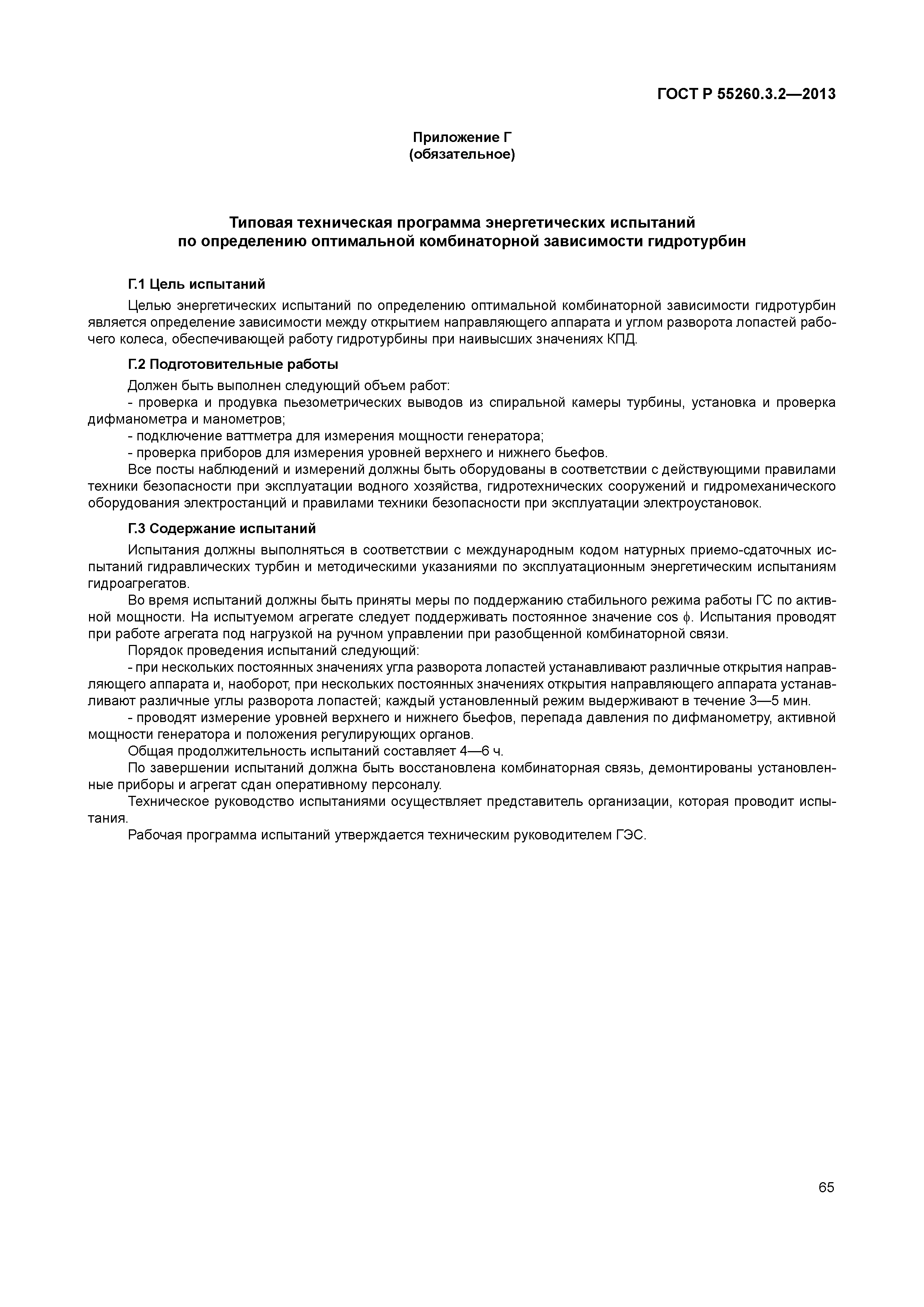

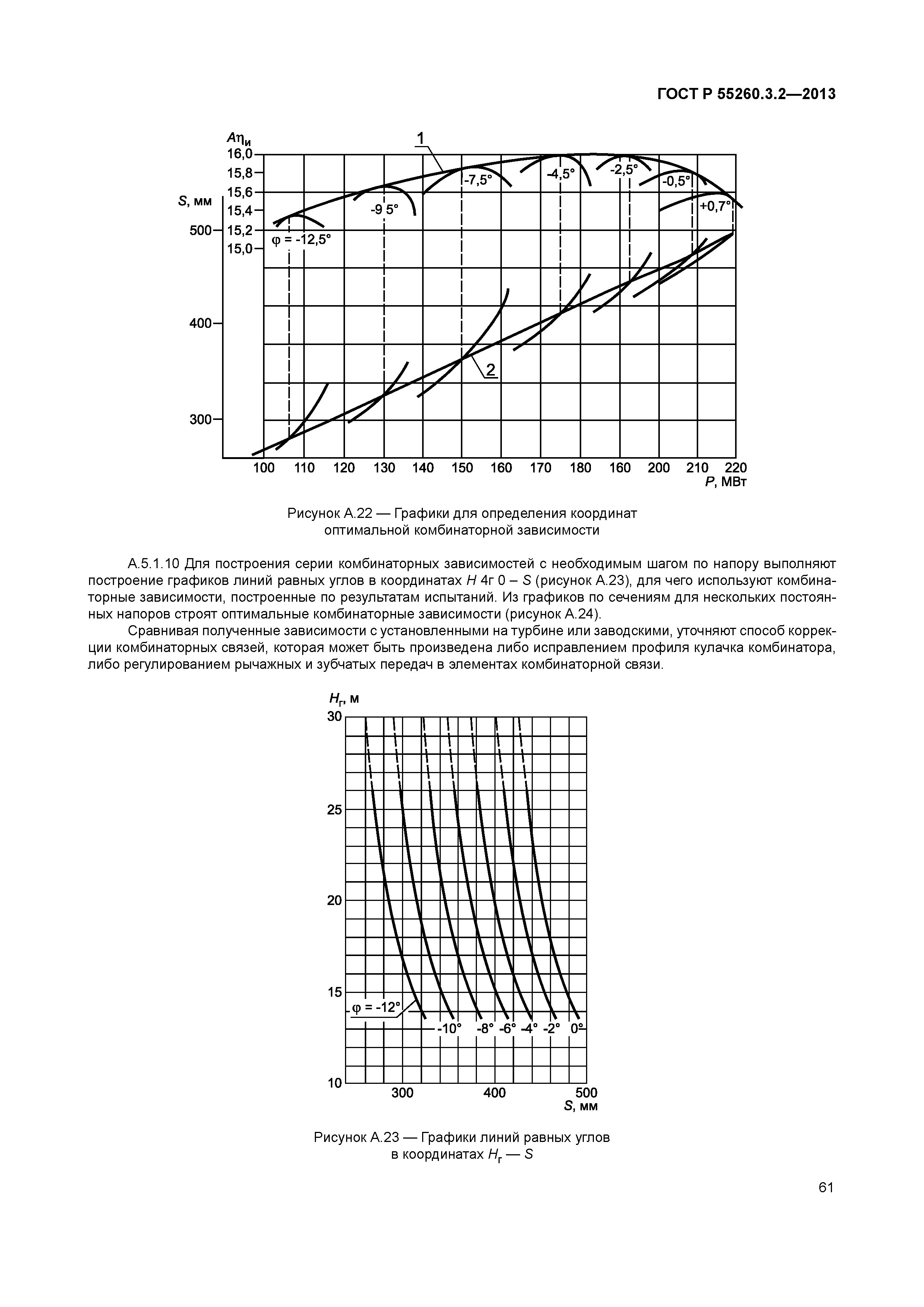

Приложение Г (обязательное) Типовая техническая программа энергетических испытаний по определению оптимальной комбинаторной зависимости гидротурбин

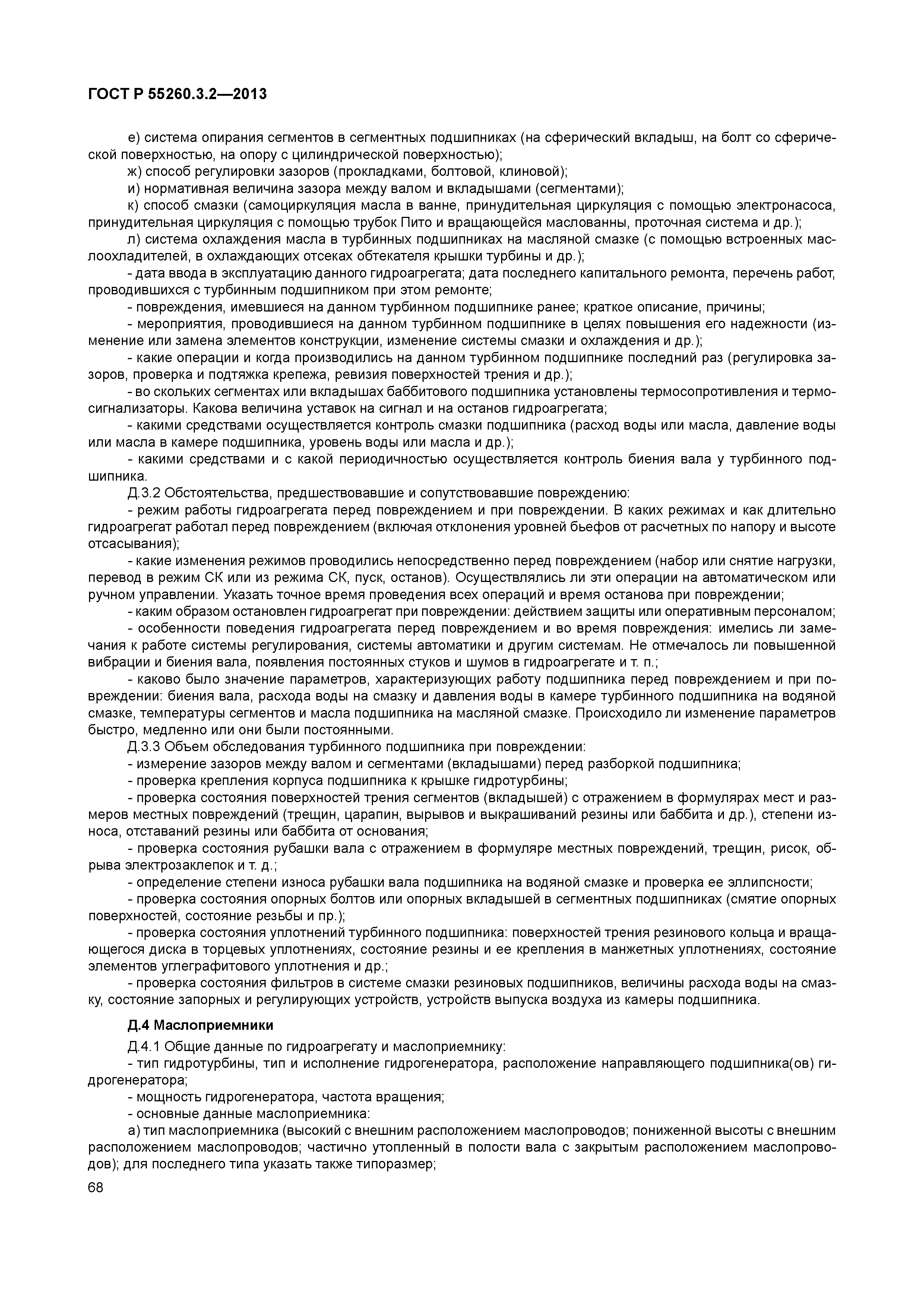

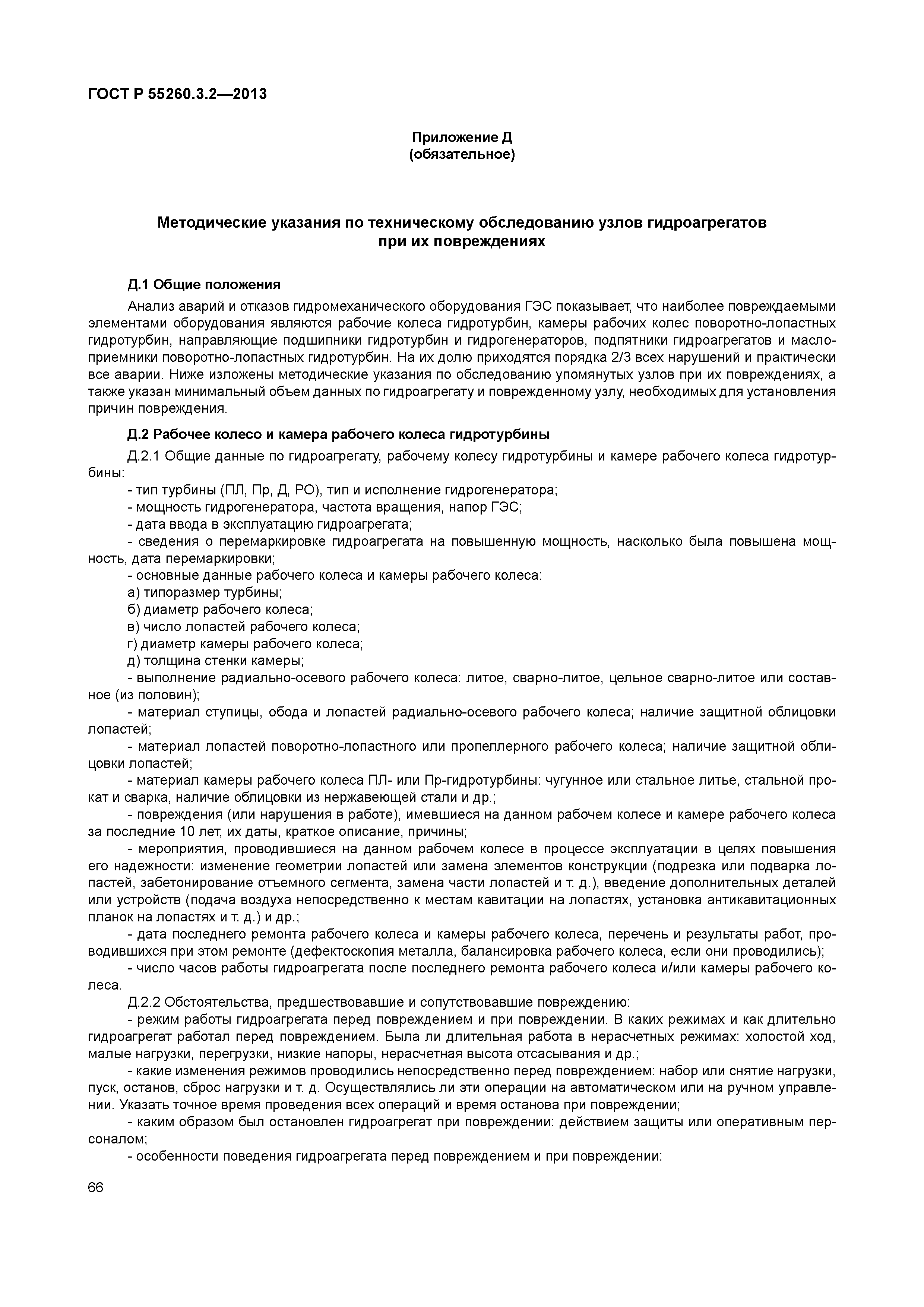

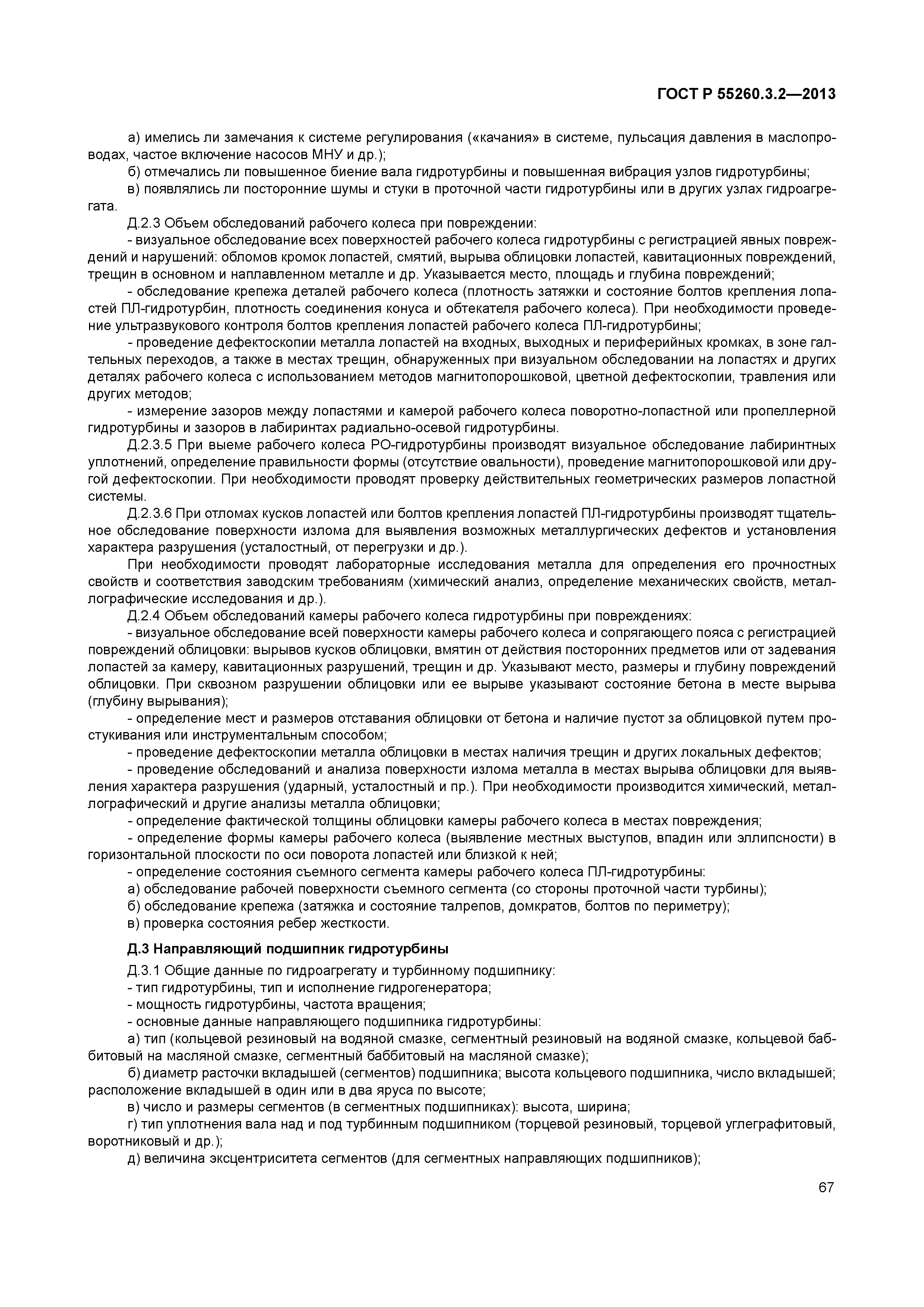

Приложение Д (обязательное) Методические указания по техническому обследованию узлов гидроагрегатов при их повреждениях

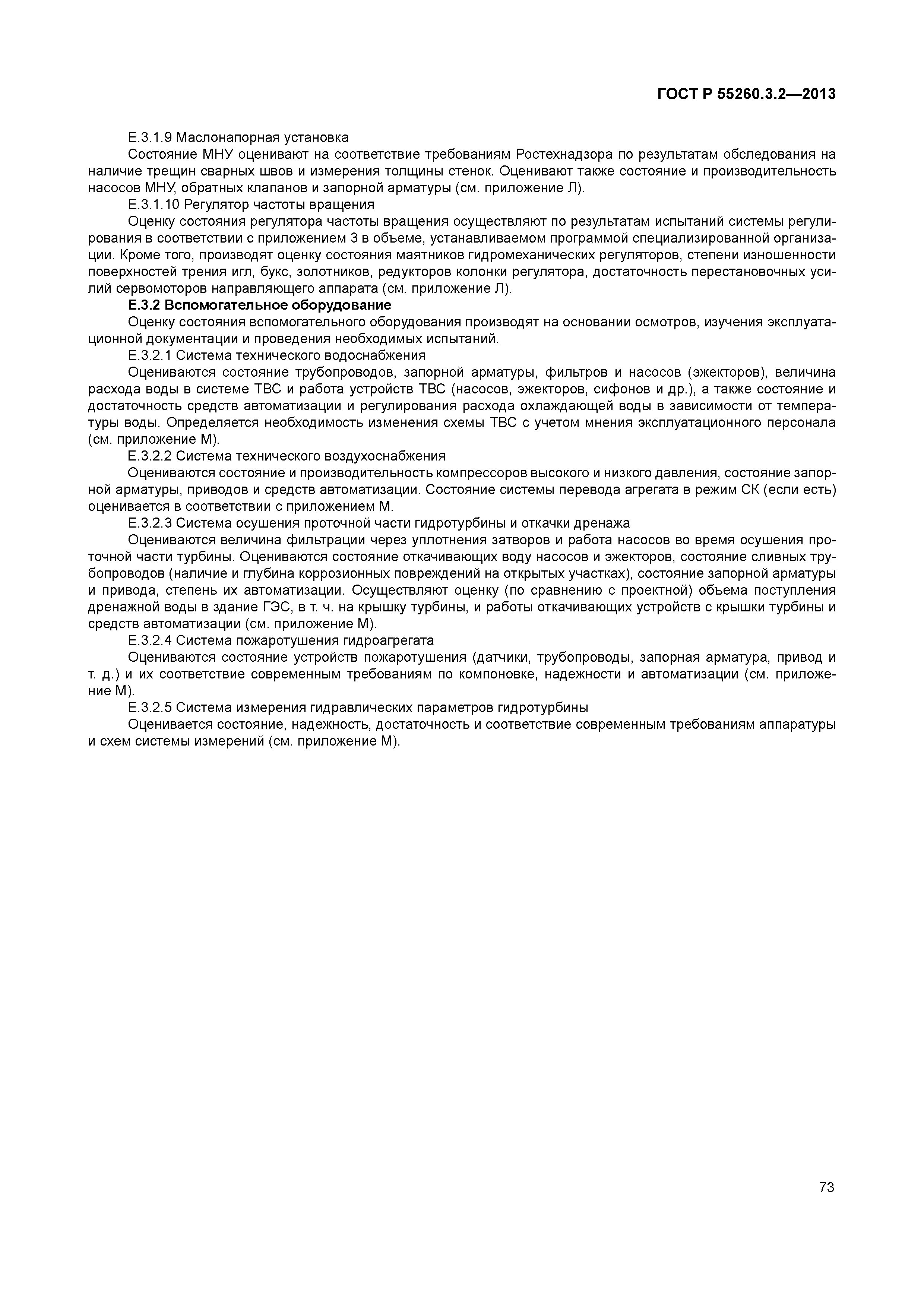

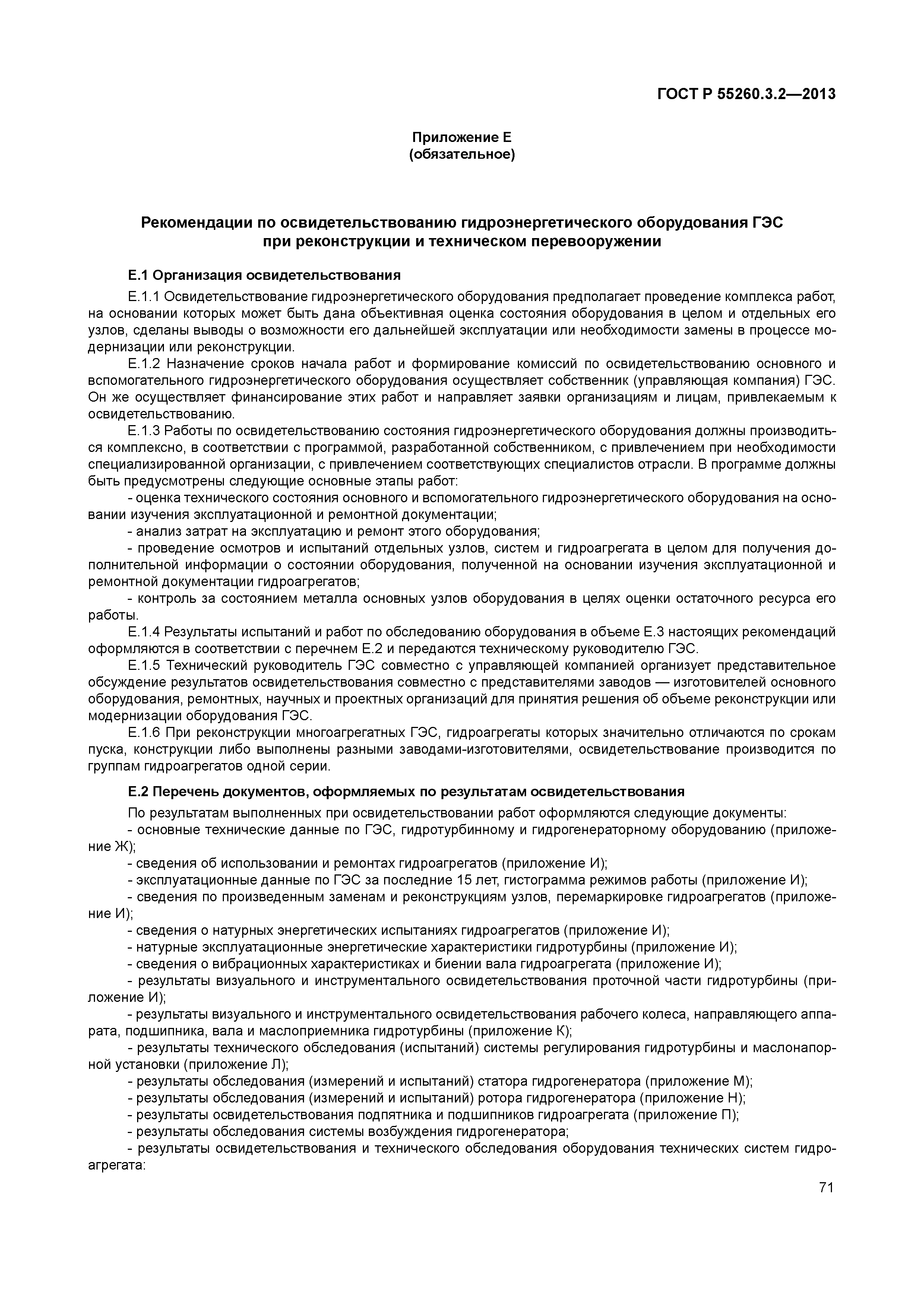

Приложение Е (обязательное) Рекомендации по освидетельствованию гидроэнергетического оборудования ГЭС при реконструкции и техническом перевооружении

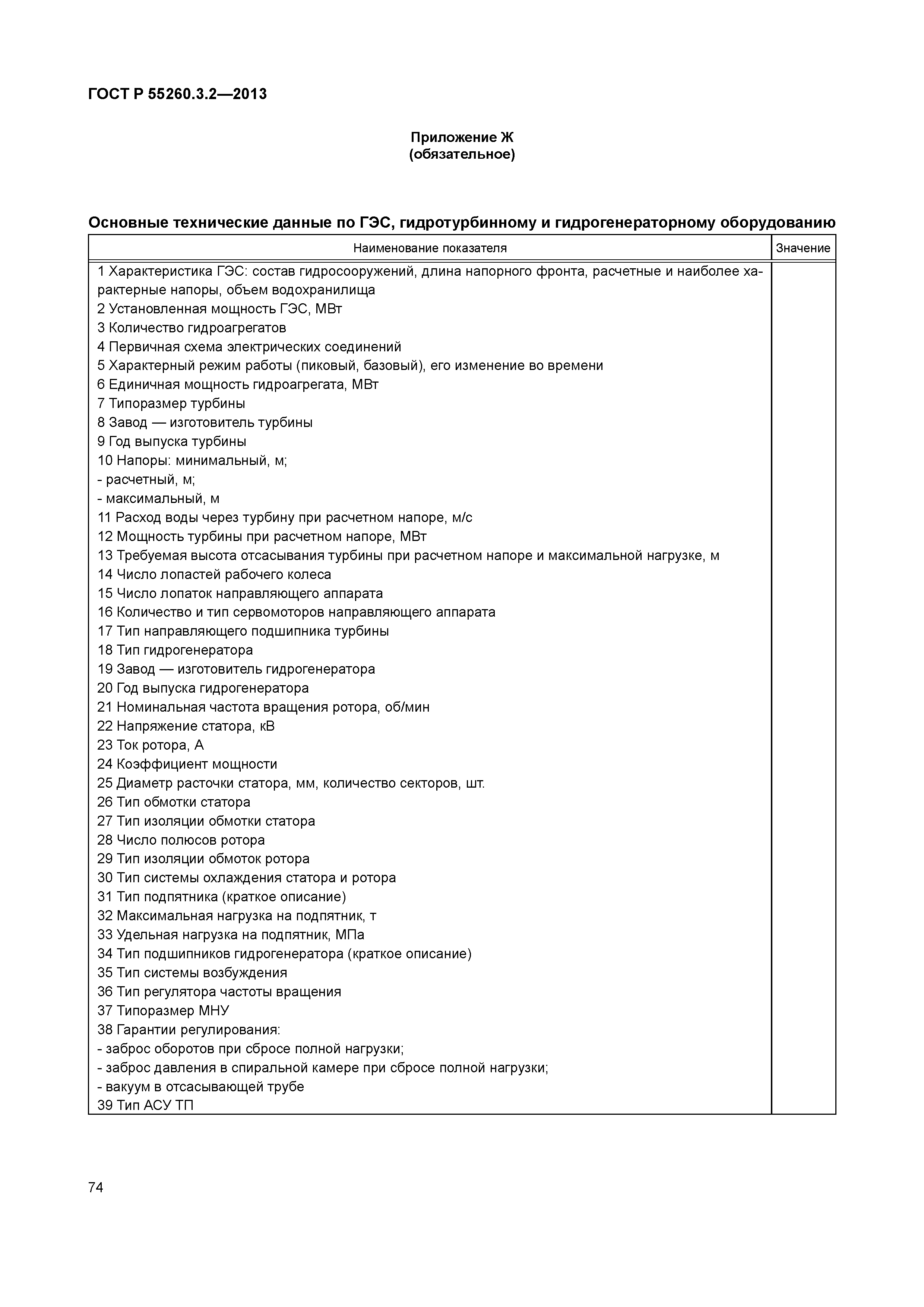

Приложение Ж (обязательное) Основные технические данные по ГЭС, гидротурбинному и гидрогенераторному оборудованию

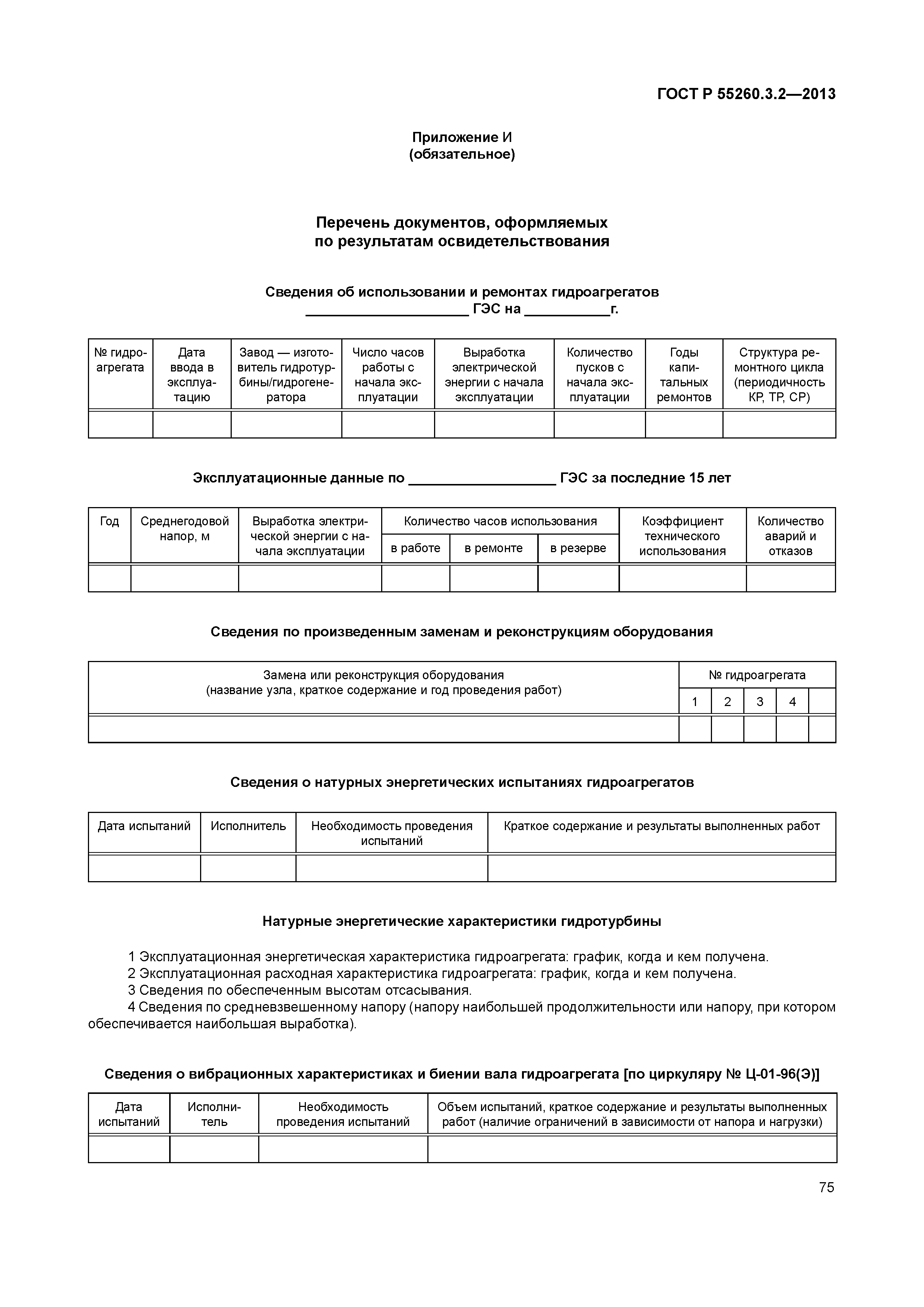

Приложение И (обязательное) Перечень документов, оформляемых по результатам освидетельствования

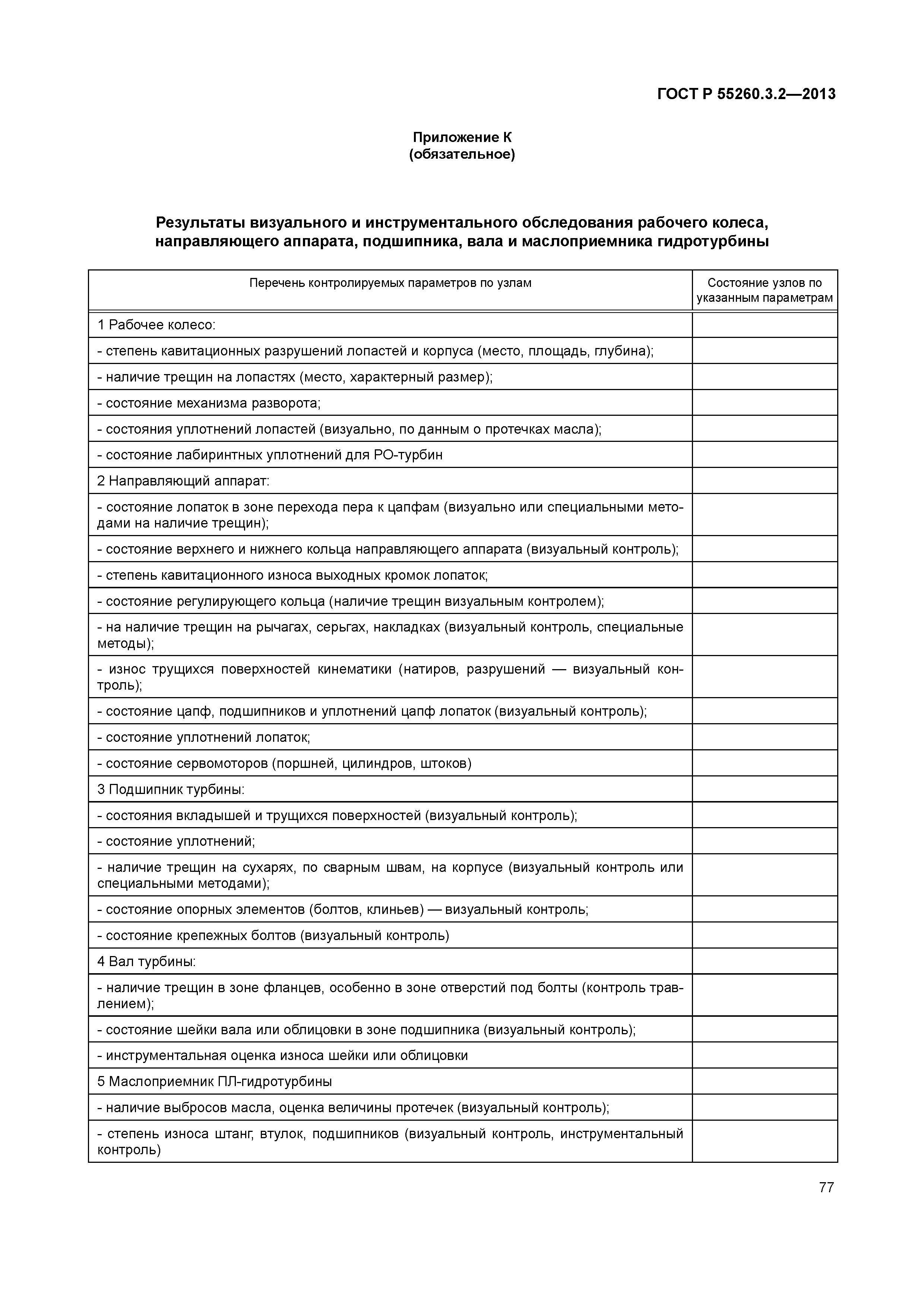

Приложение К (обязательное) Результаты визуального и инструментального обследования рабочего колеса, направляющего аппарата, подшипника, вала и маслоприемника гидротурбины

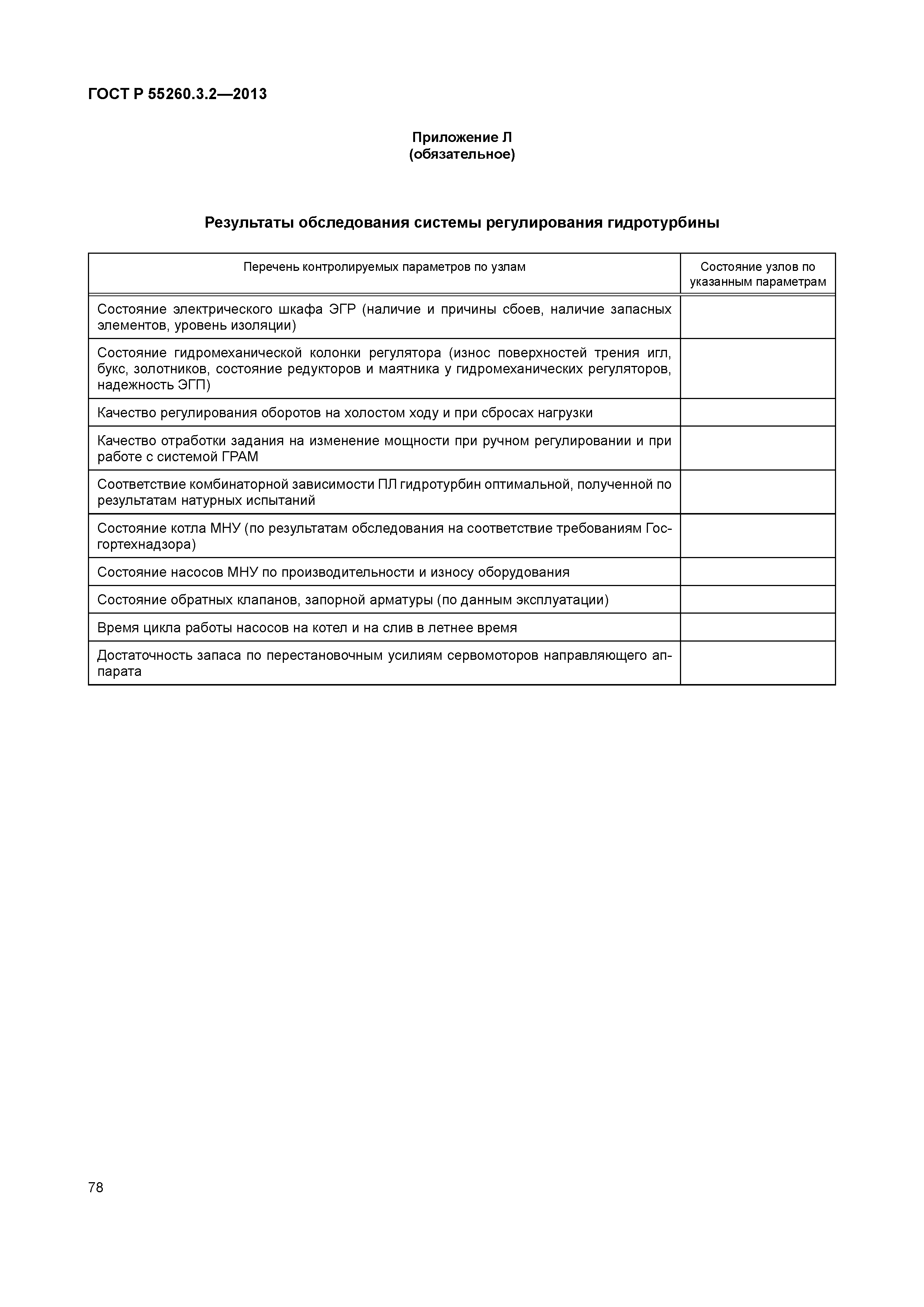

Приложение Л (обязательное) Результаты обследования системы регулирования гидротурбины

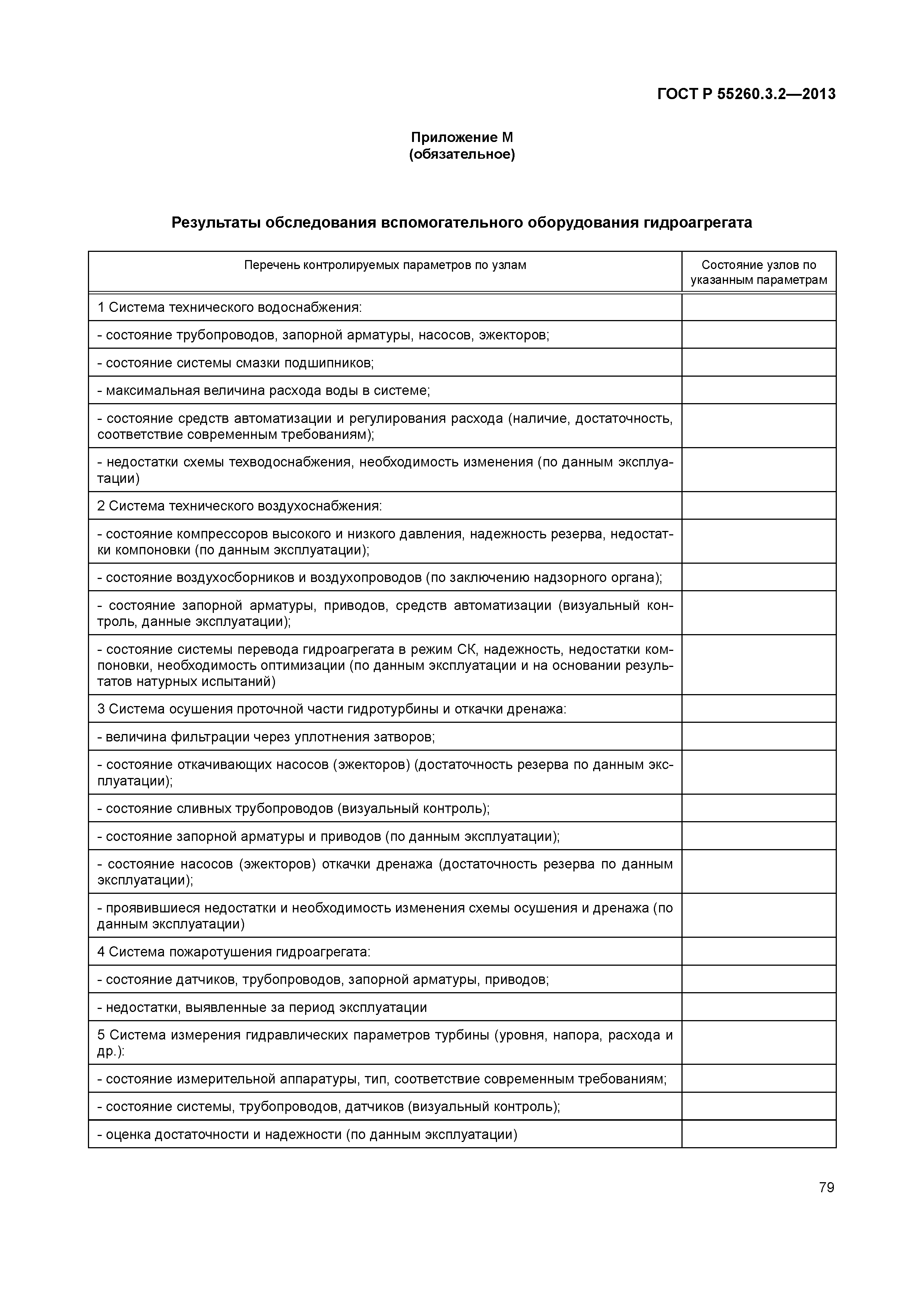

Приложение М (обязательное) Результаты обследования вспомогательного оборудования гидроагрегата

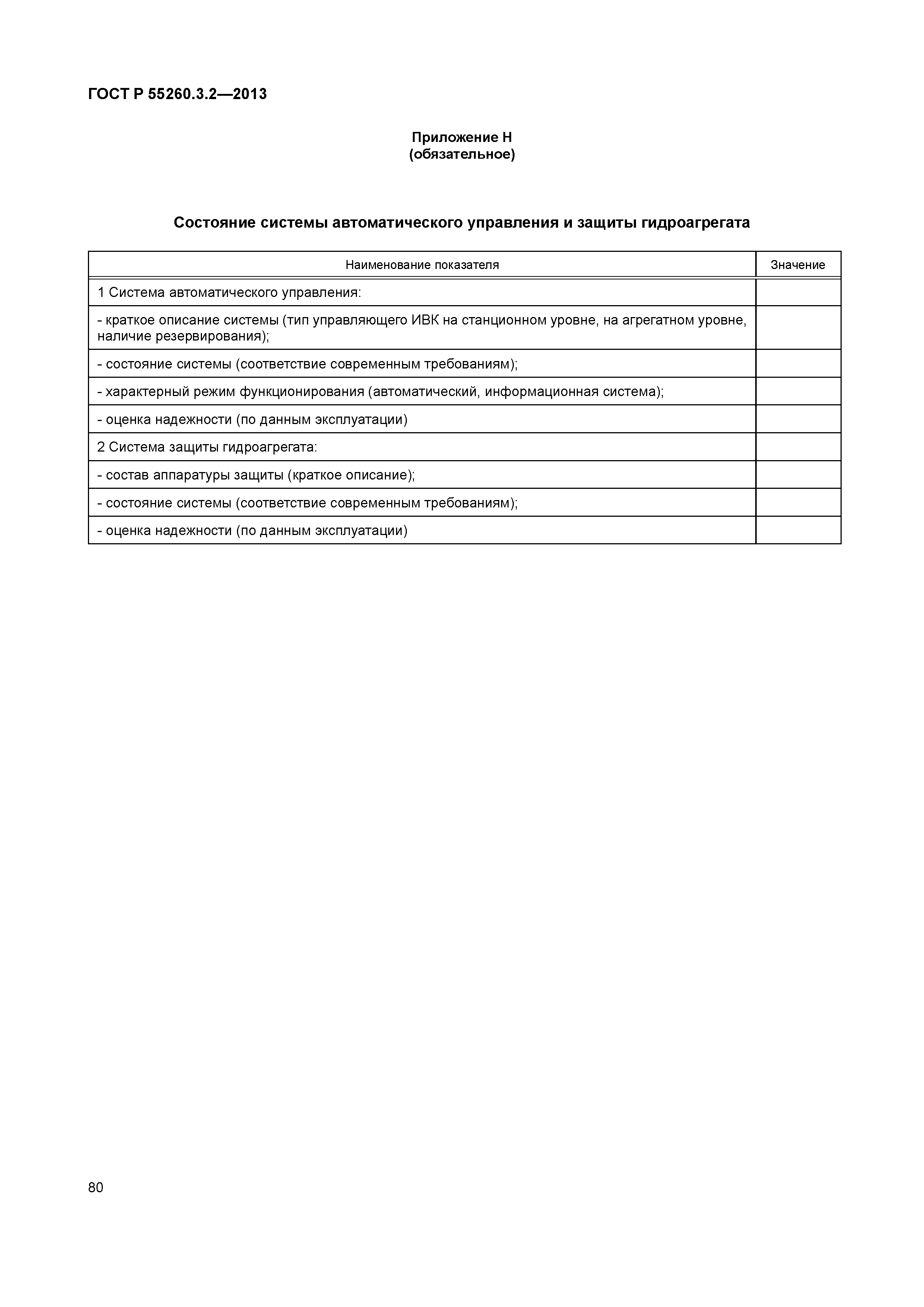

Приложение Н (обязательное) Состояние системы автоматического управления и защиты гидроагрегата

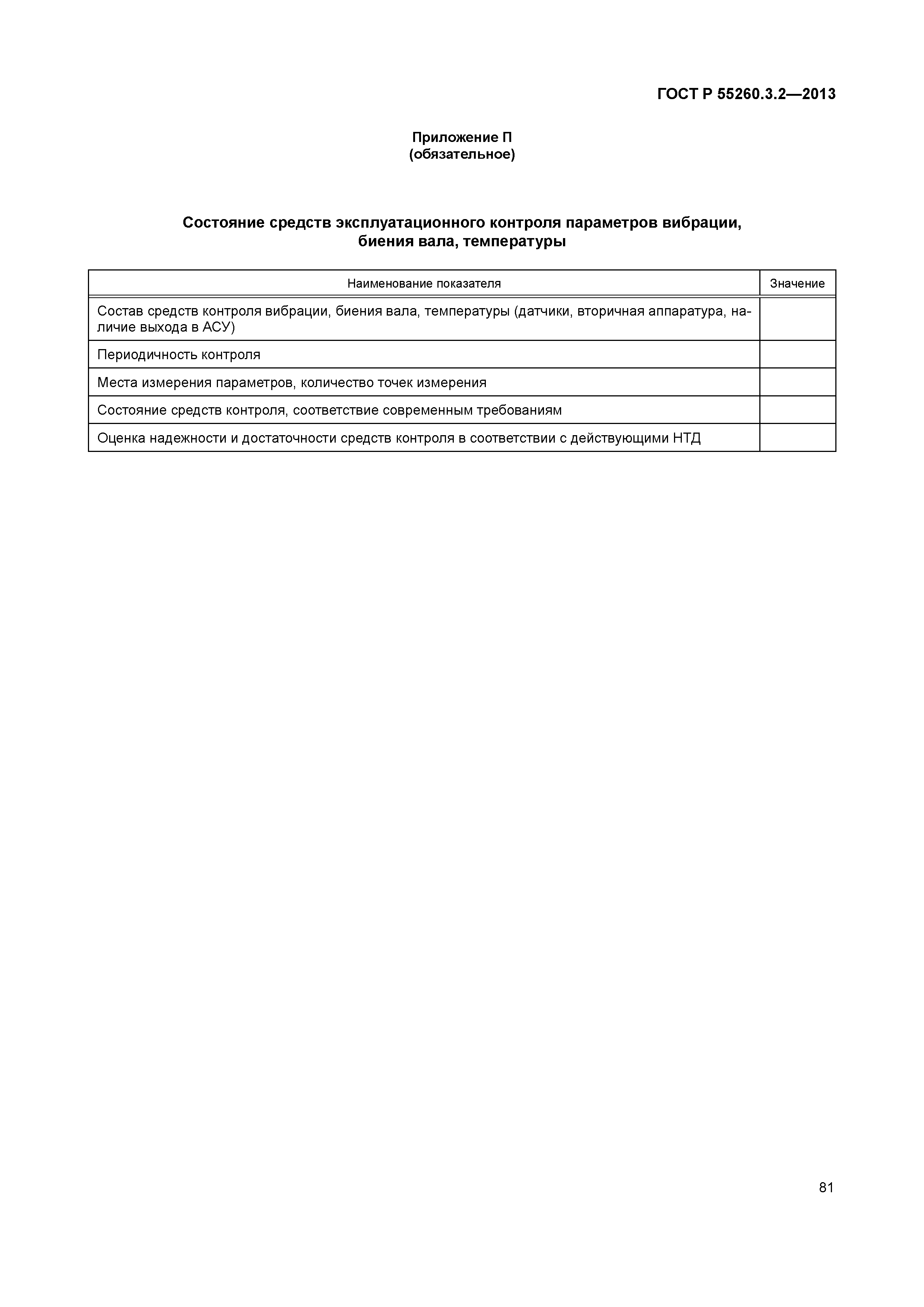

Приложение П (обязательное) Состояние средств эксплуатационного контроля параметров вибрации, биения вала, температуры

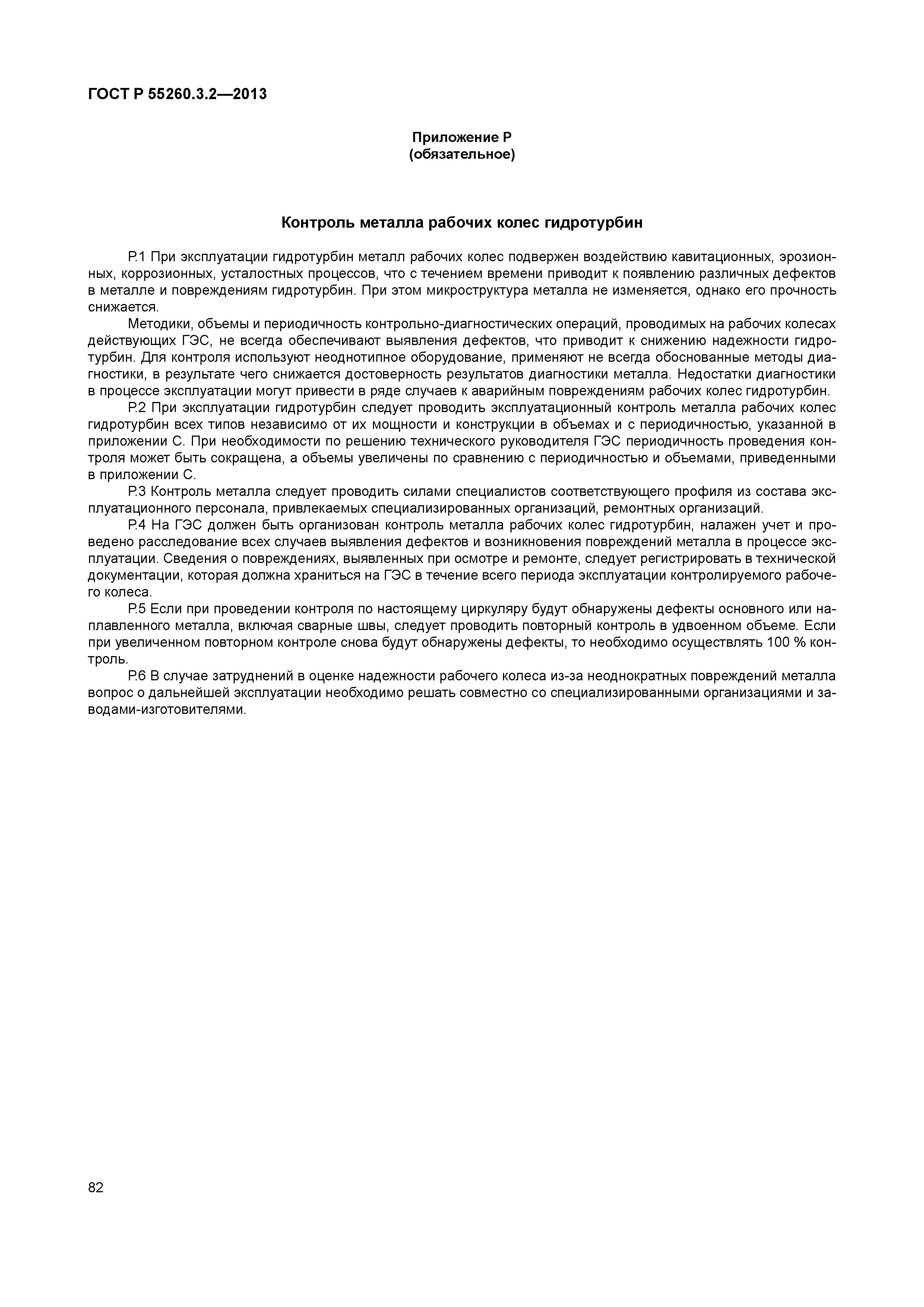

Приложение Р (обязательное) Контроль металла рабочих колес гидротурбин

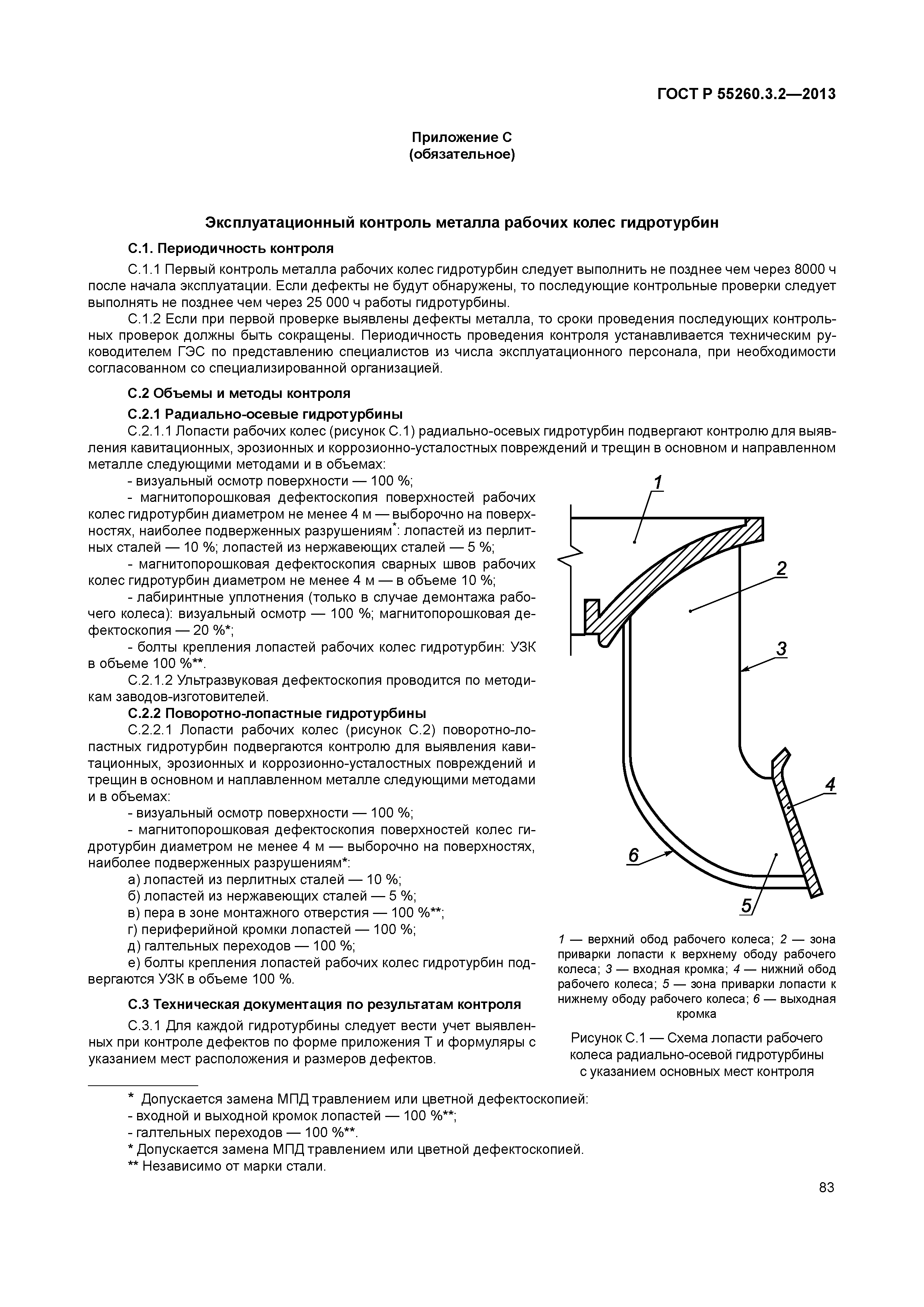

Приложение С (обязательное) Эксплуатационный контроль металла рабочих колес гидротурбин
Приложение Т (обязательное) Форма учета выявленных при контроле дефектов для каждой гидротурбины

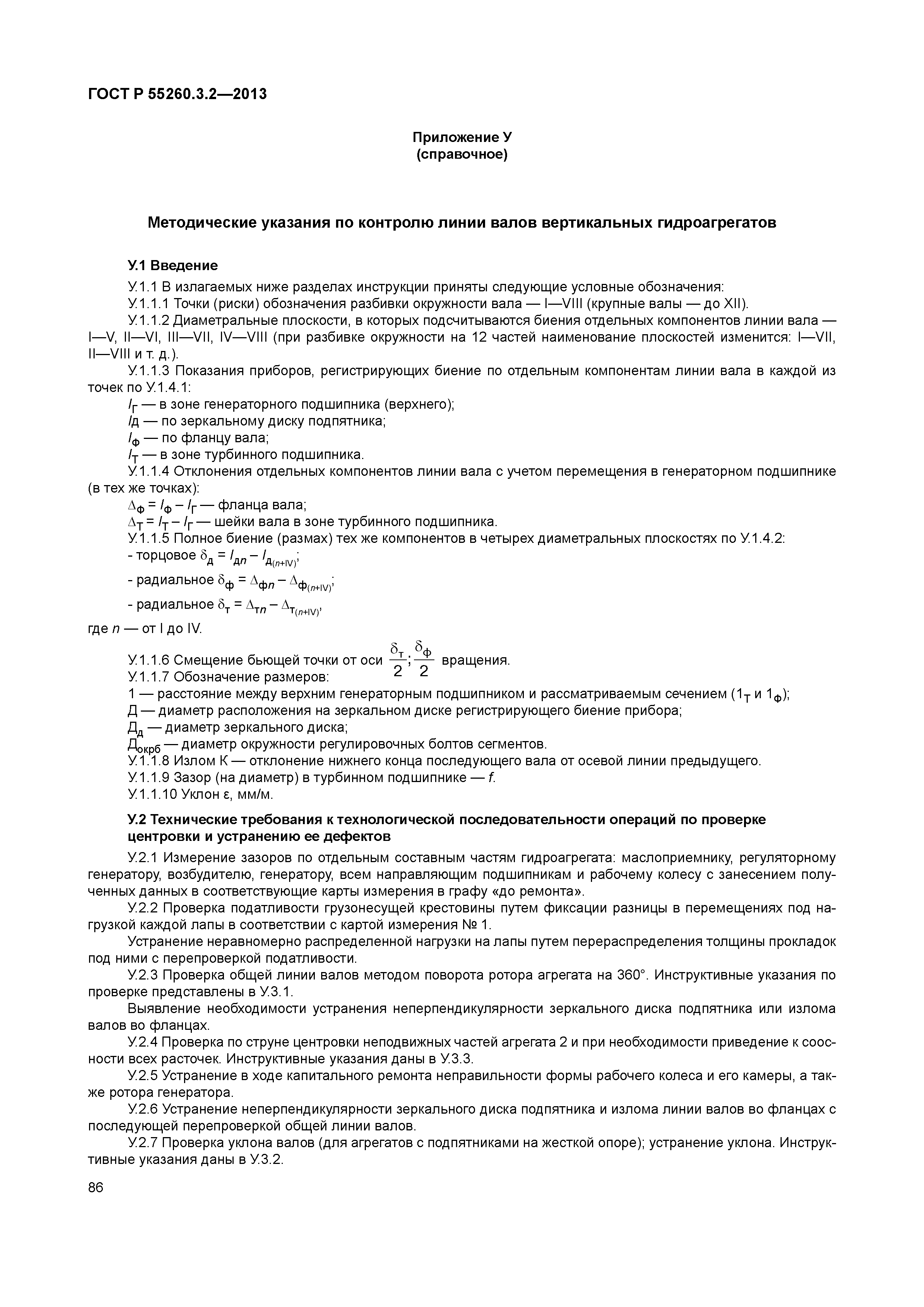

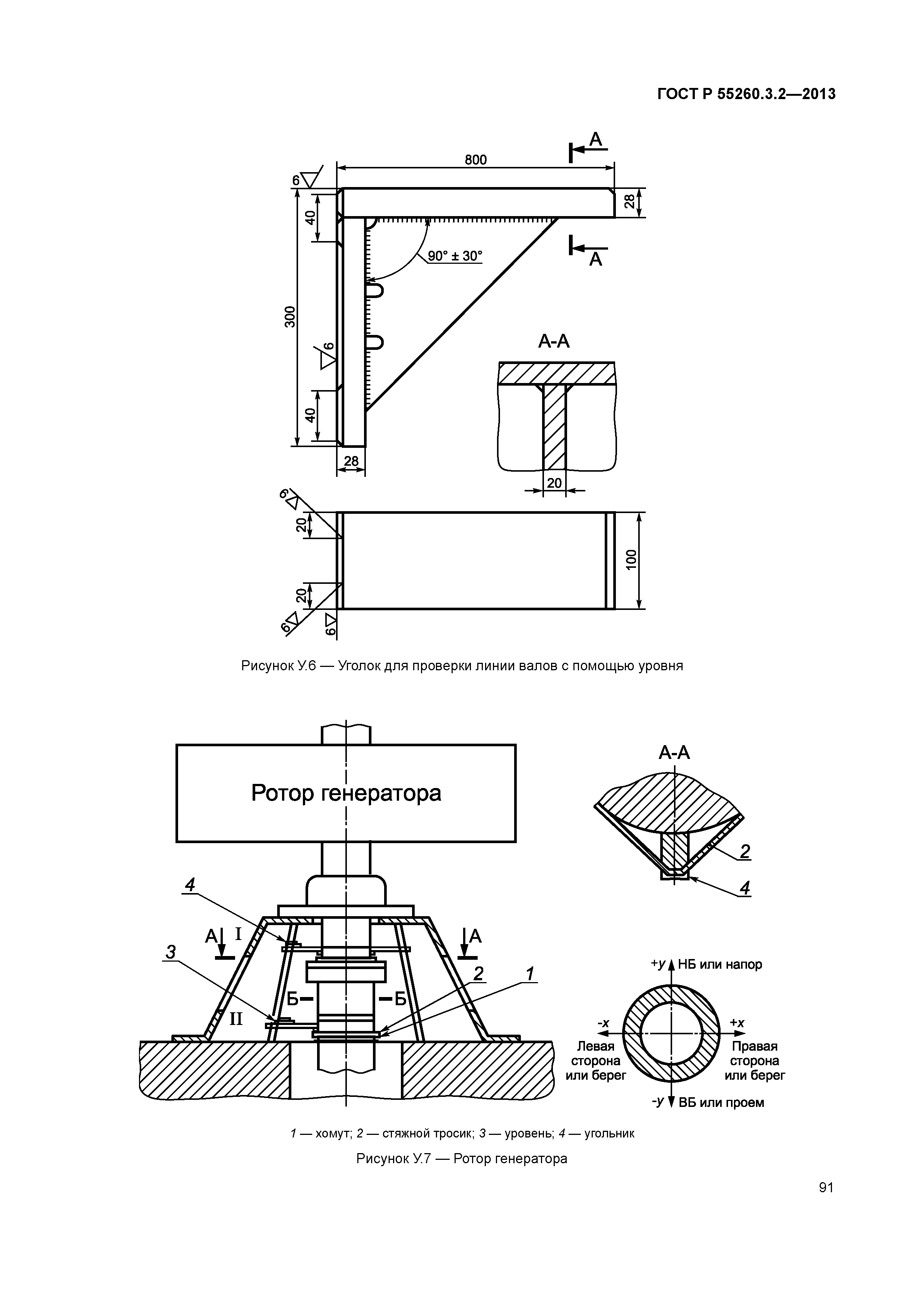

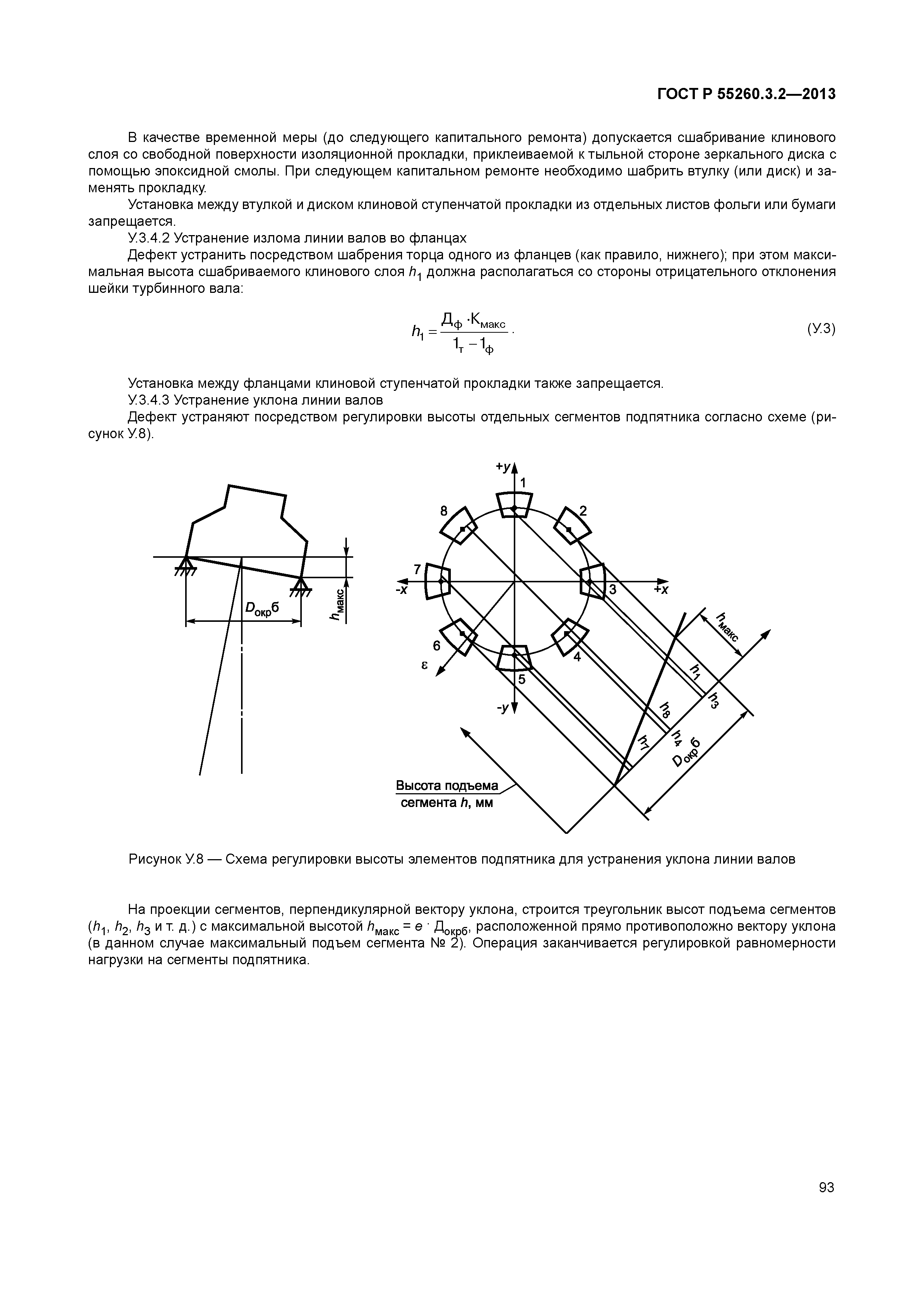

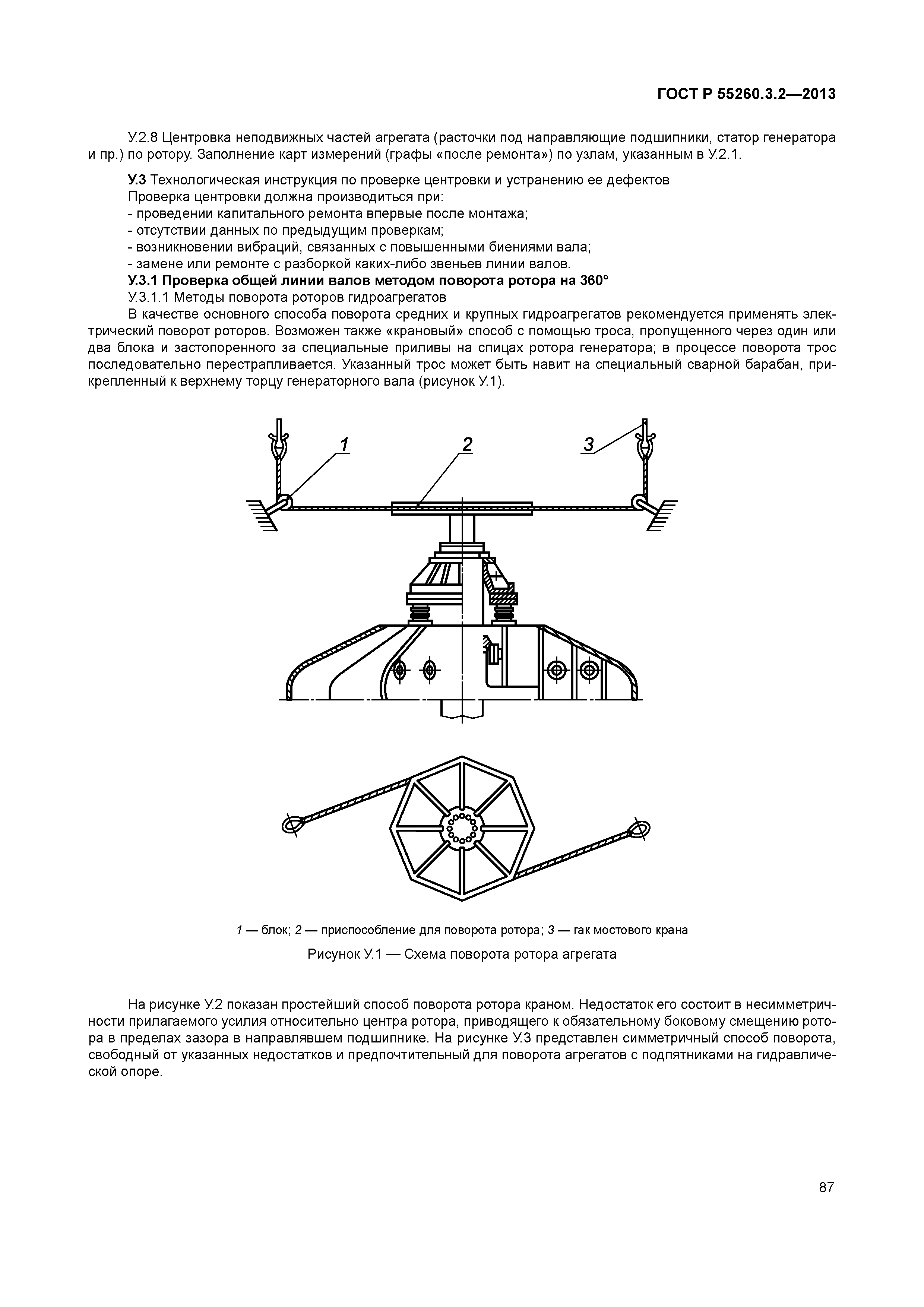

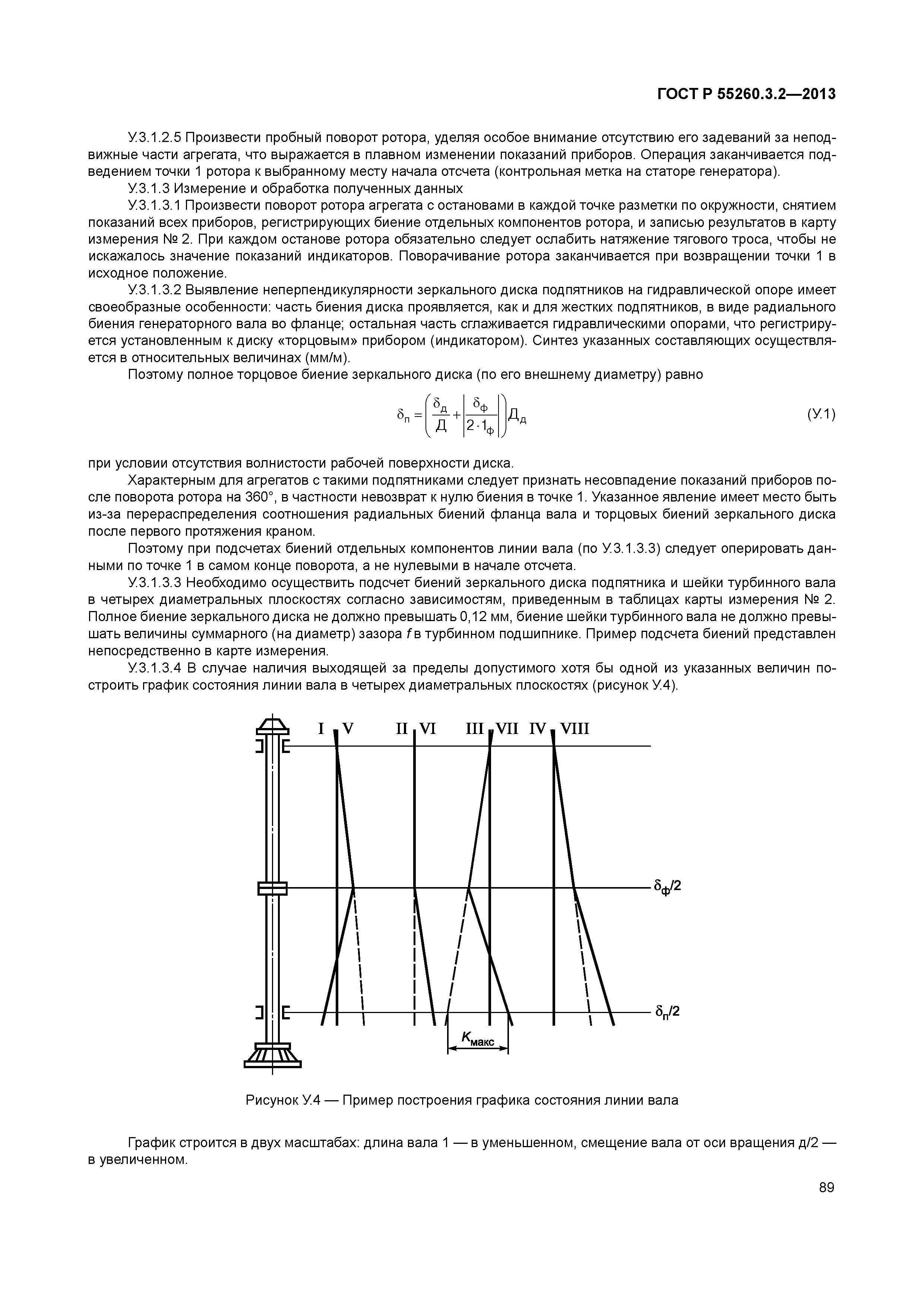

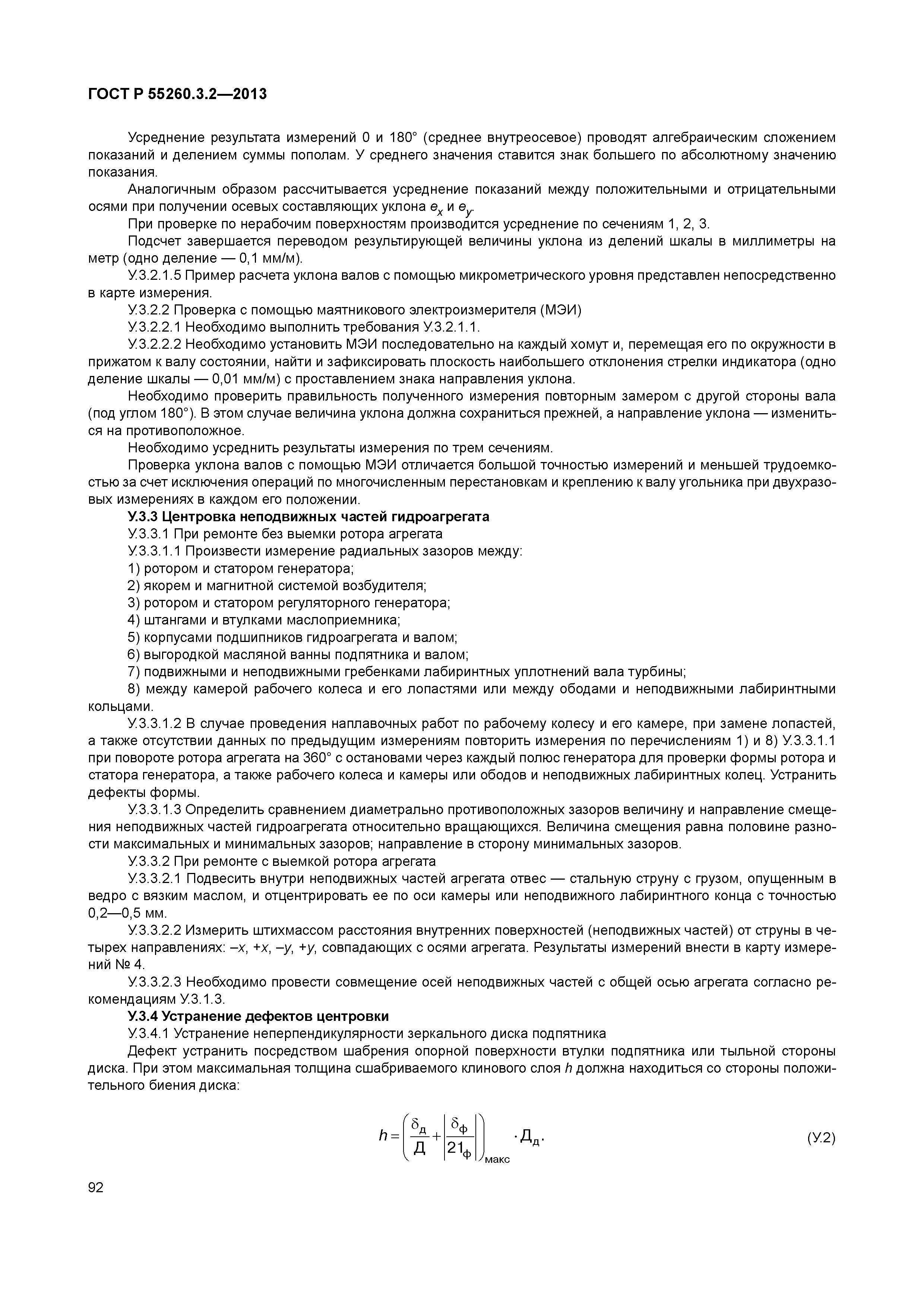

Приложение У (справочное) Методические указания по контролю линии валов вертикальных гидроагрегатов

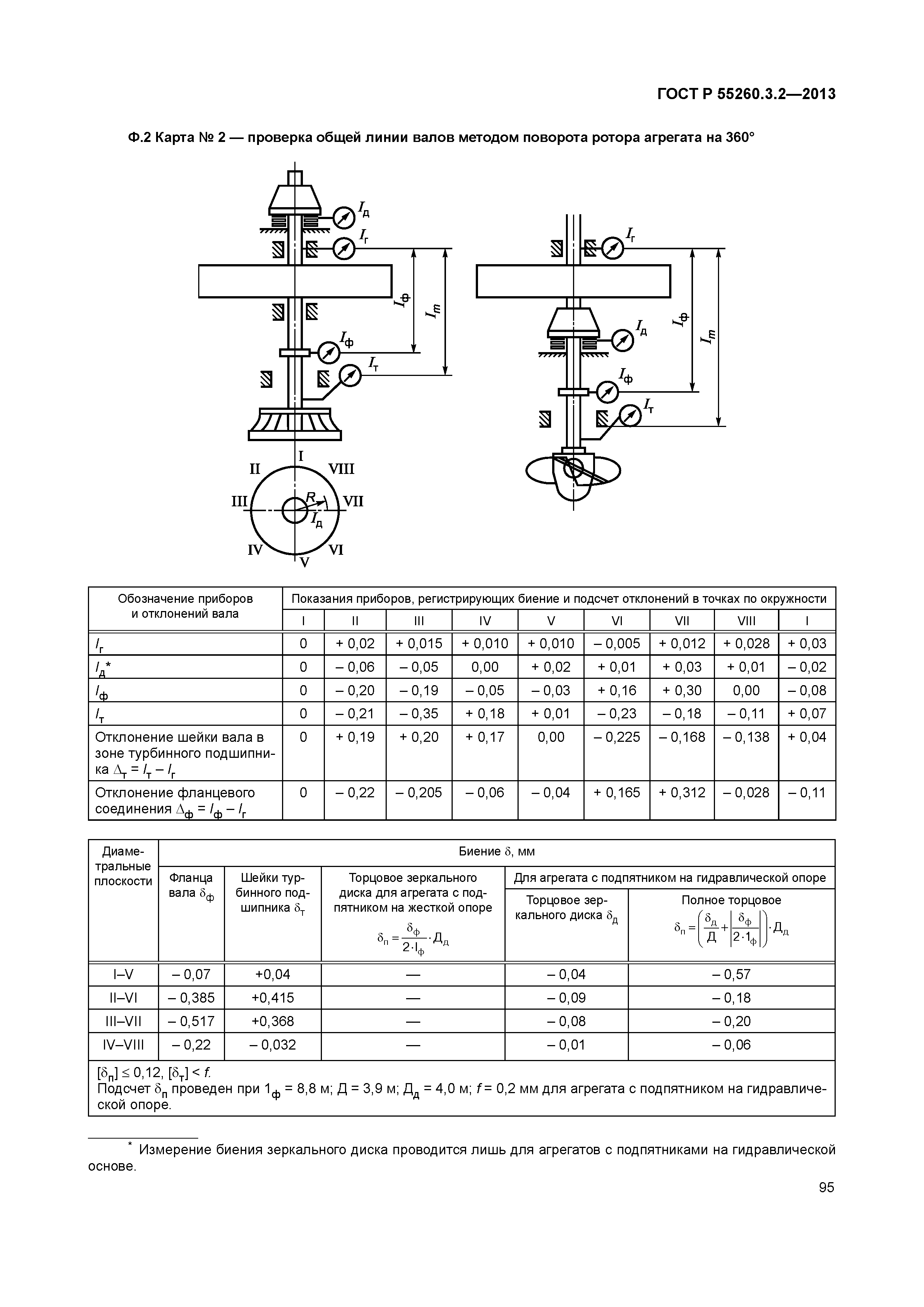

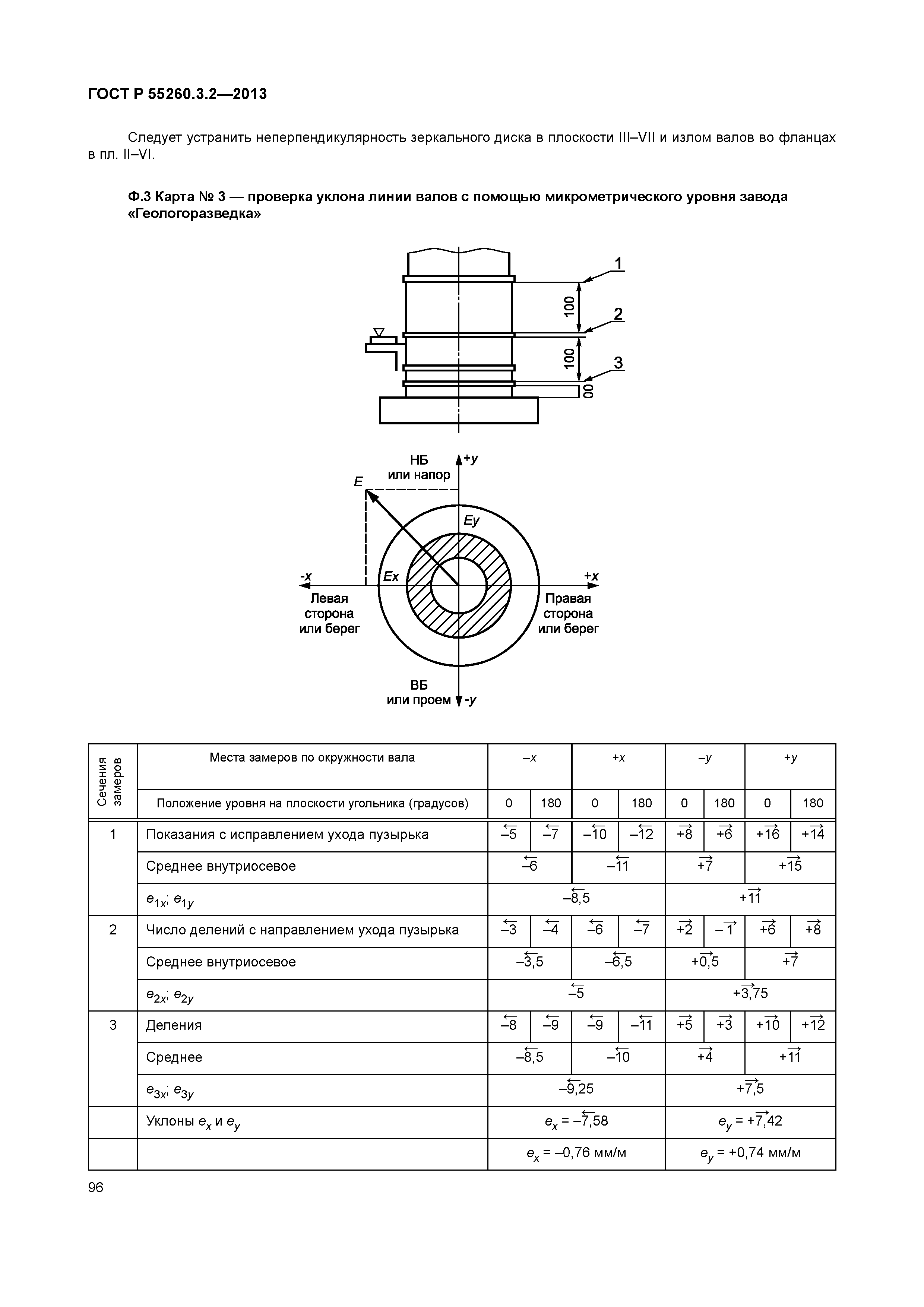

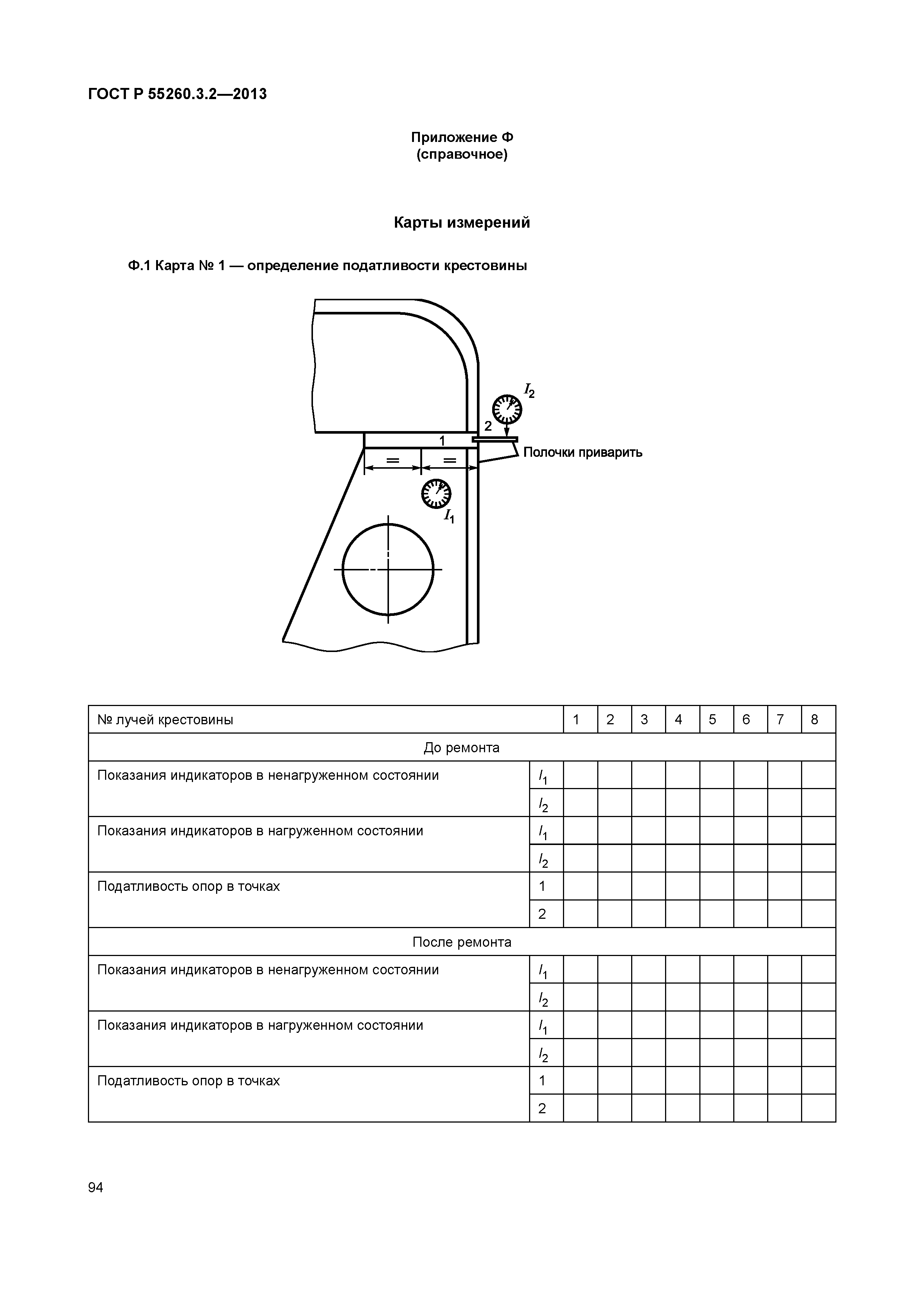

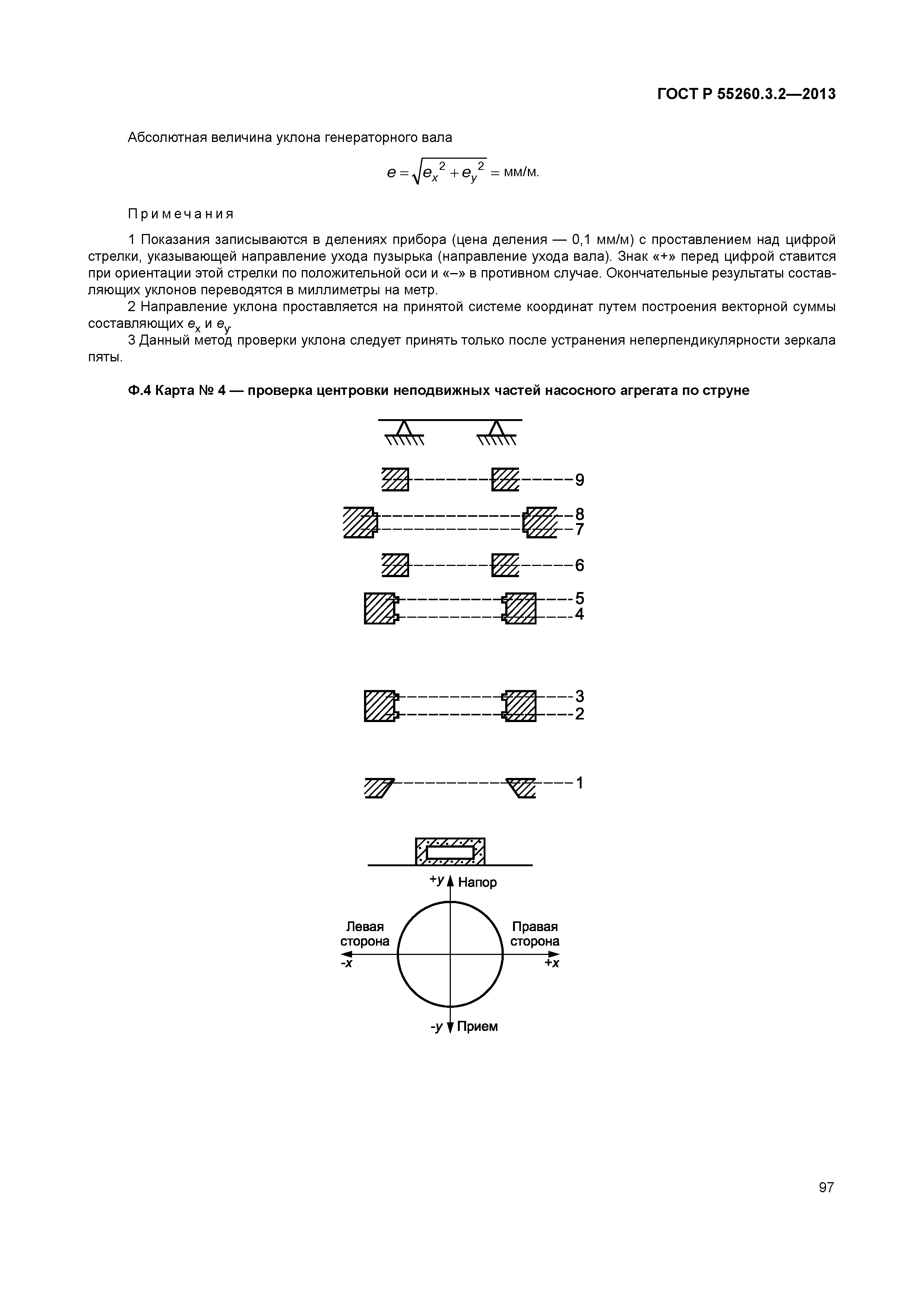

Приложение Ф (справочное) Карты измерений

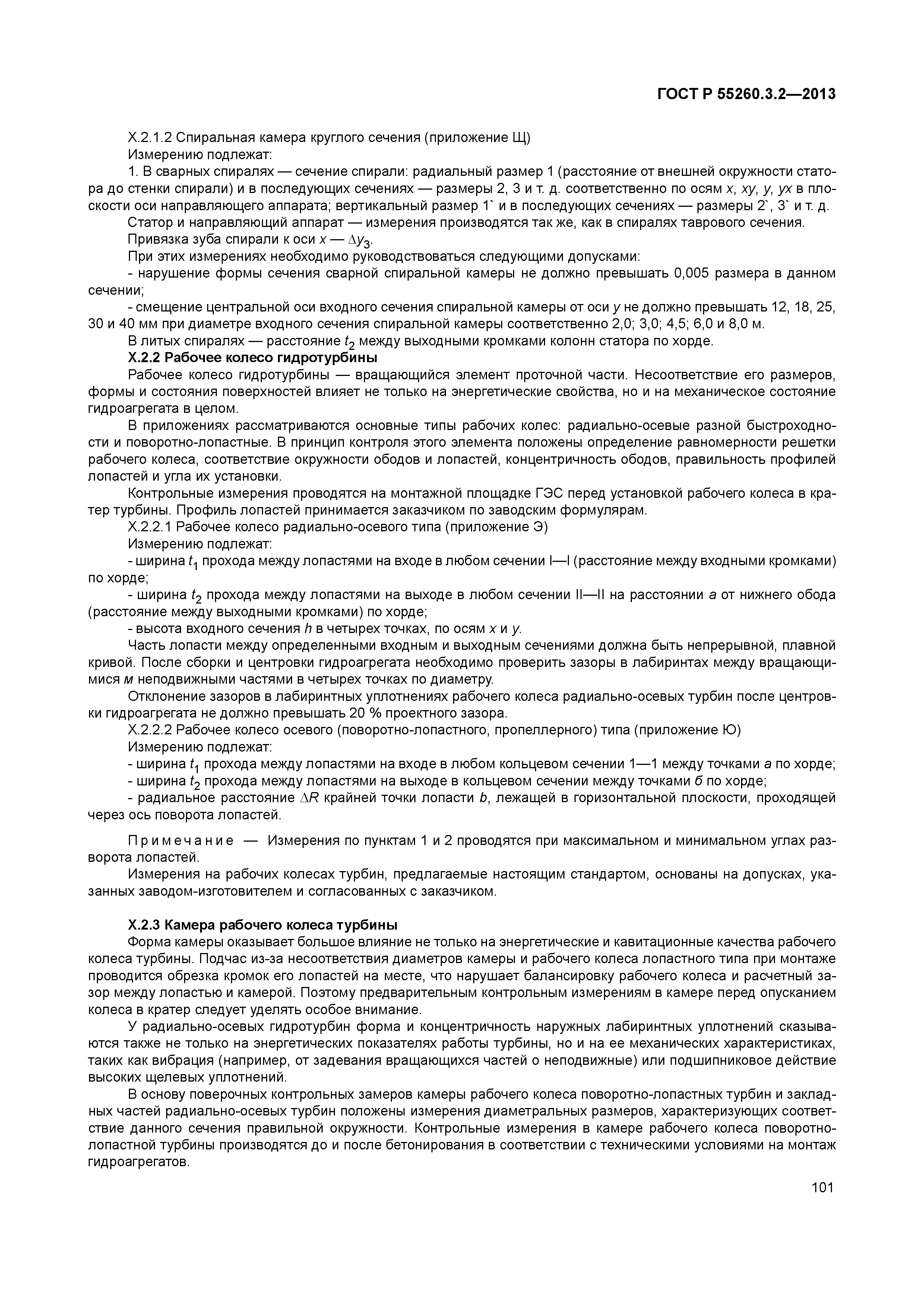

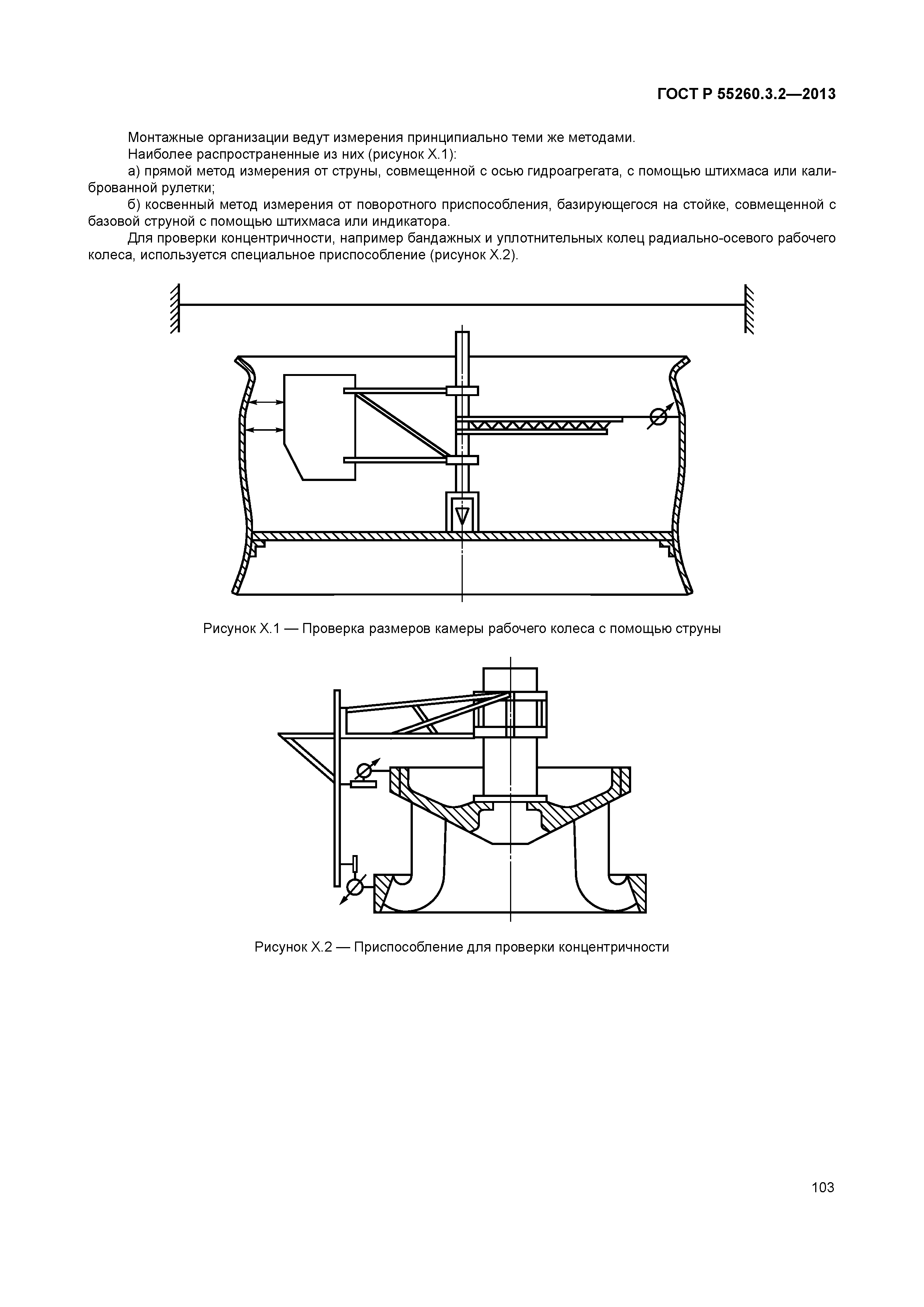

Приложение Х (обязательное) Методики проверки геометрической формы и размеров проточной части гидротурбин

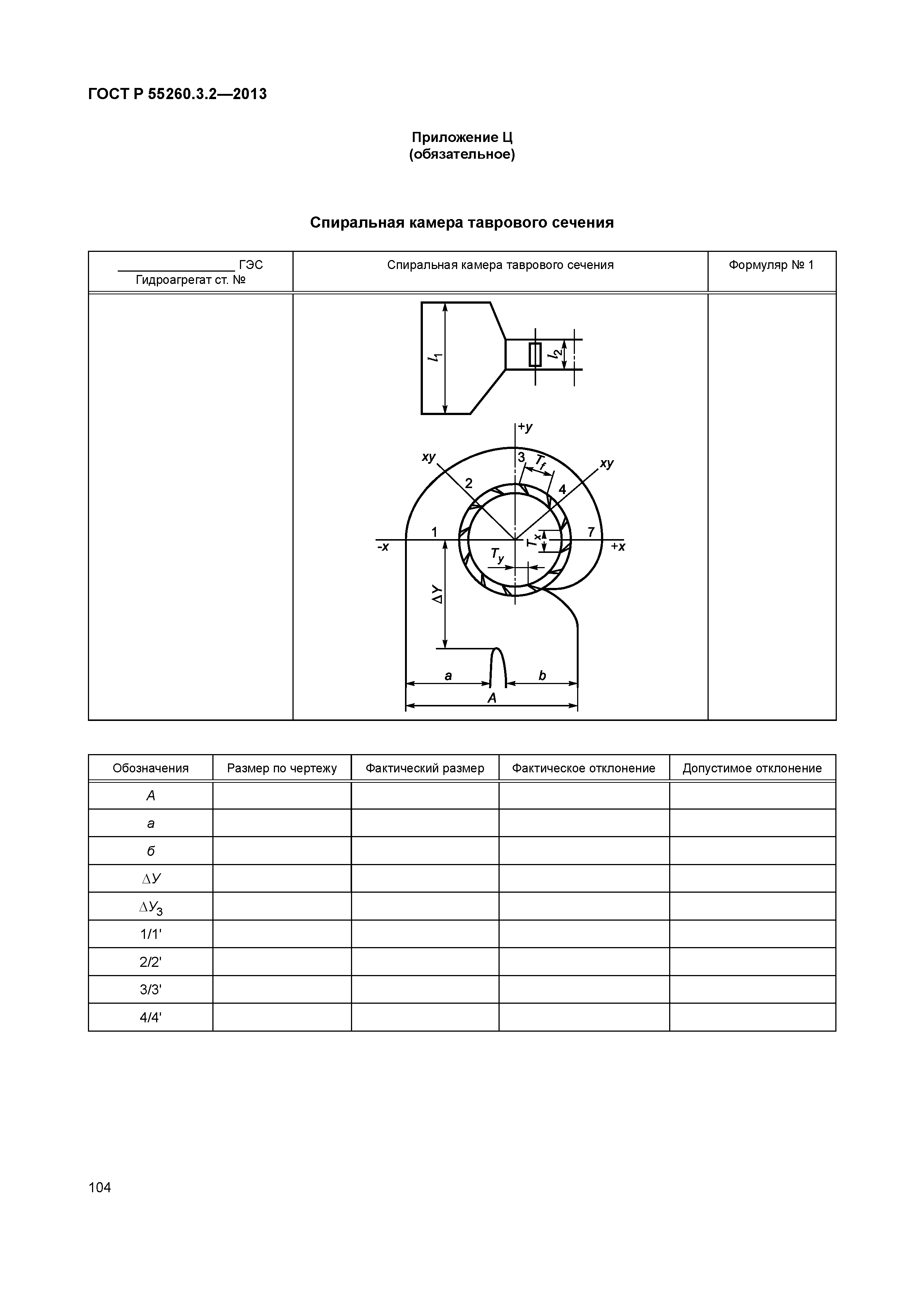

Приложение Ц (обязательное) Спиральная камера таврового сечения

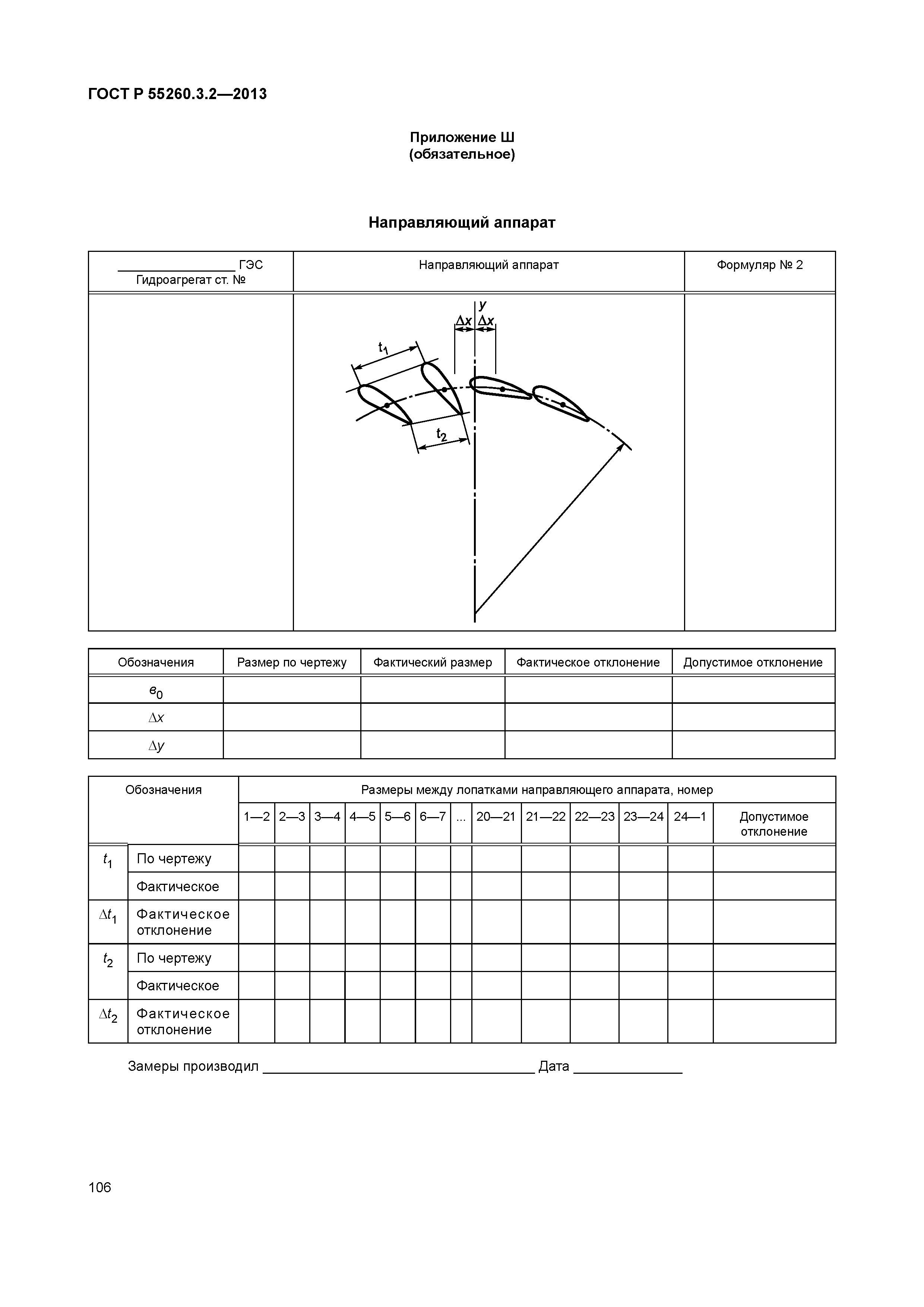

Приложение Ш (обязательное) Направляющий аппарат
Приложение Щ (обязательное) Спиральная камера круглого сечения
Приложение Э (обязательное) Рабочее колесо радиально-осевого типа

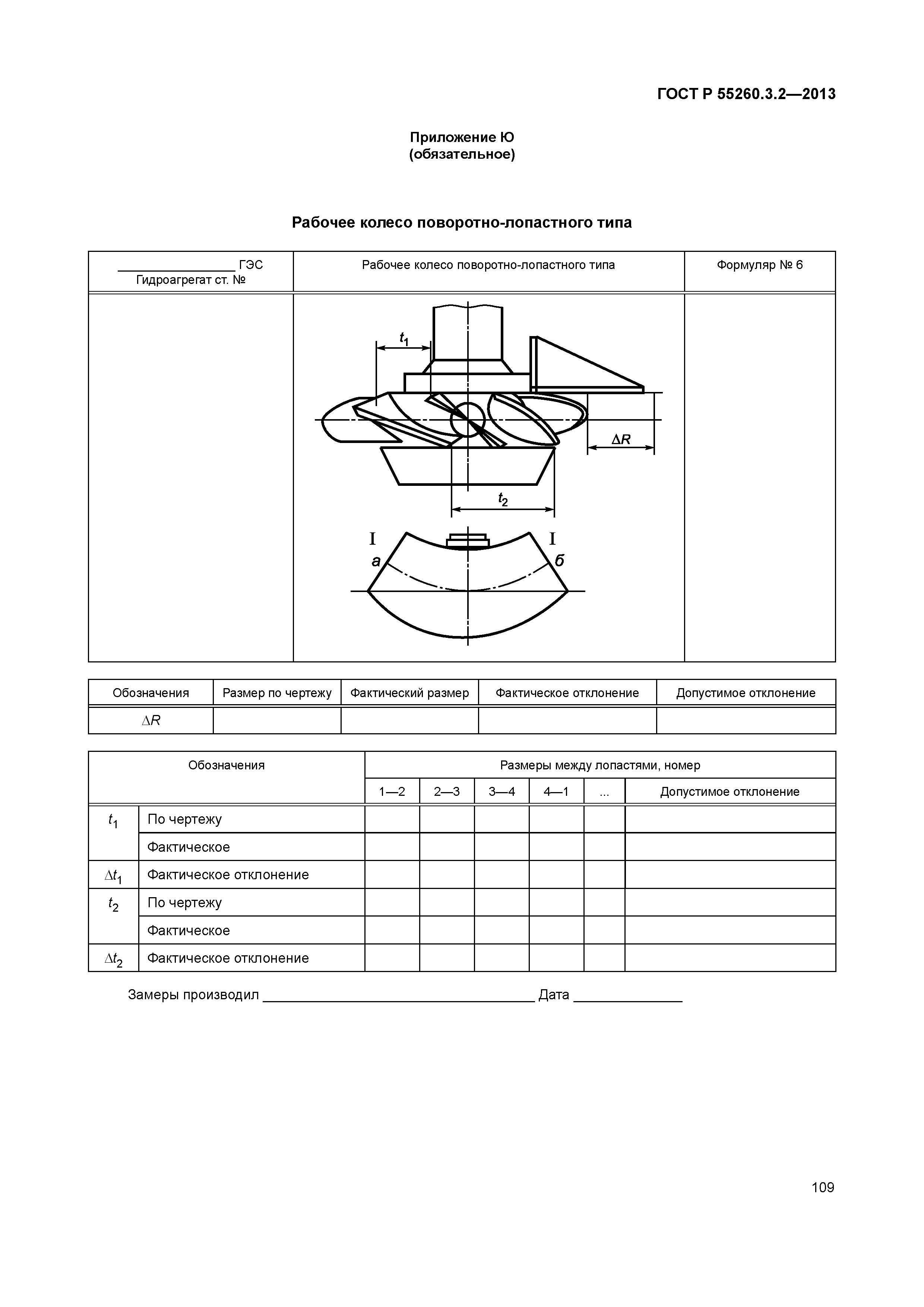

Приложение Ю (обязательное) Рабочее колесо поворотно-лопастного типа

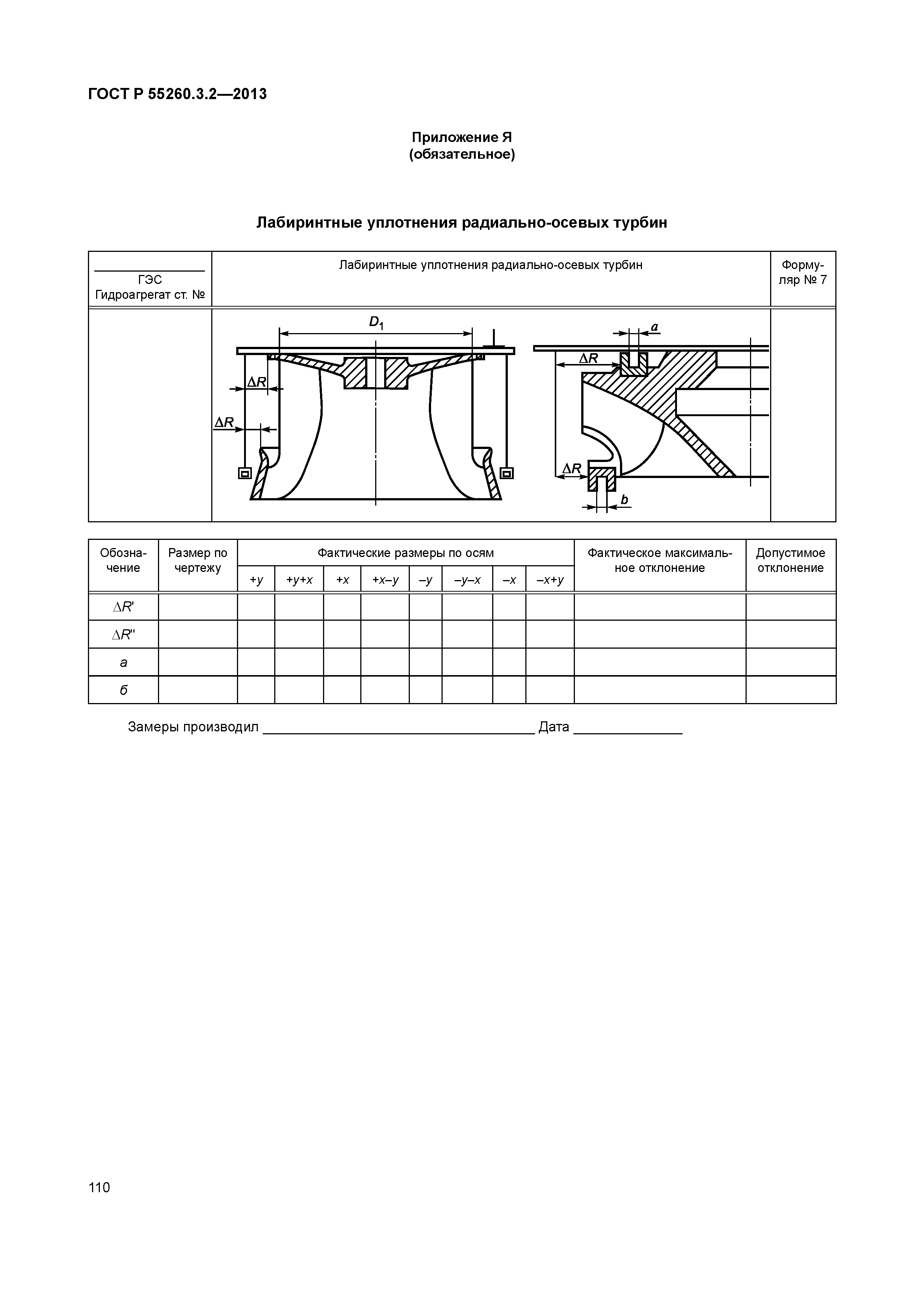

Приложение Я (обязательное) Лабиринтные уплотнения радиально-осевых турбин

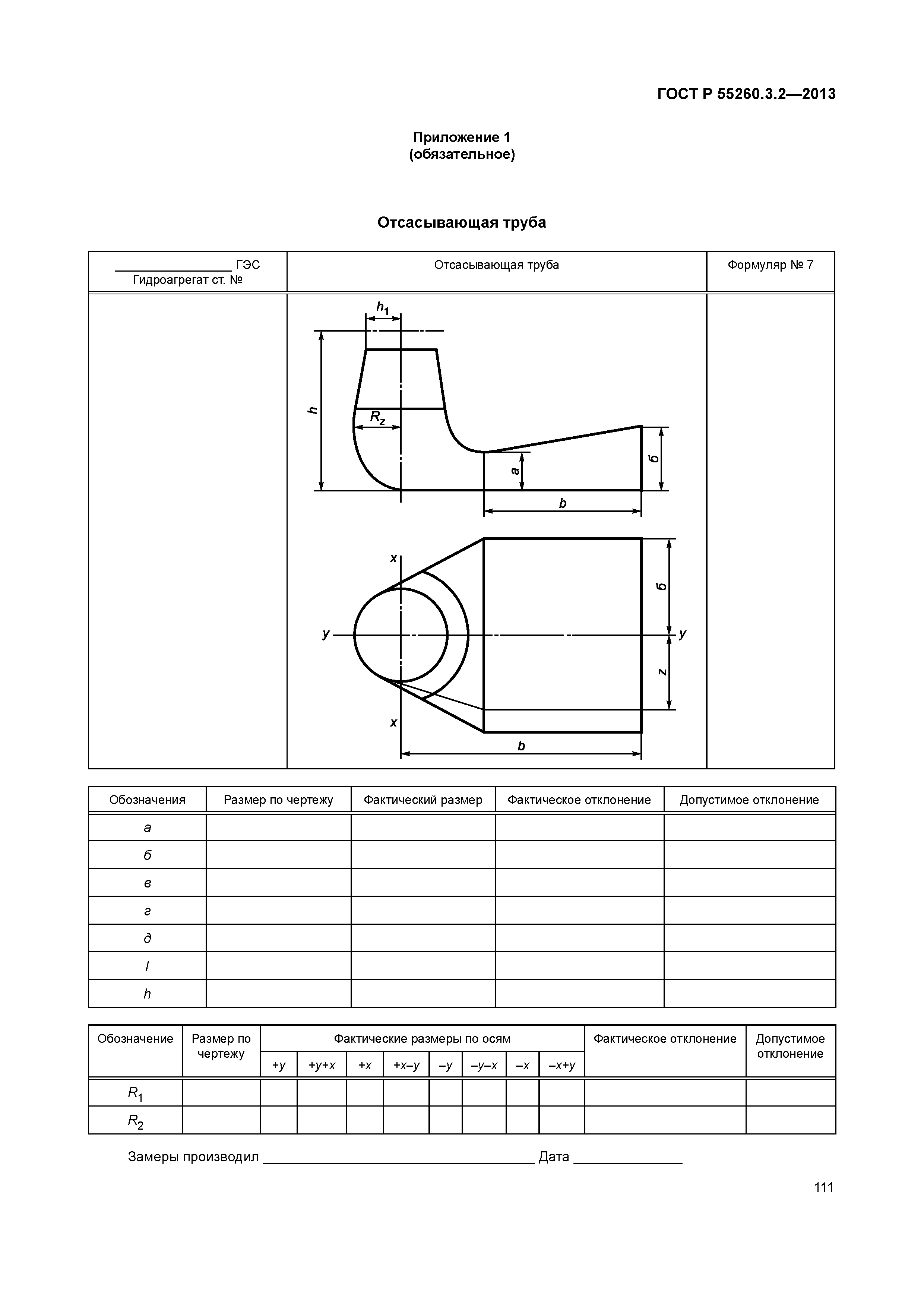

Приложение 1 (обязательное) Отсасывающая труба

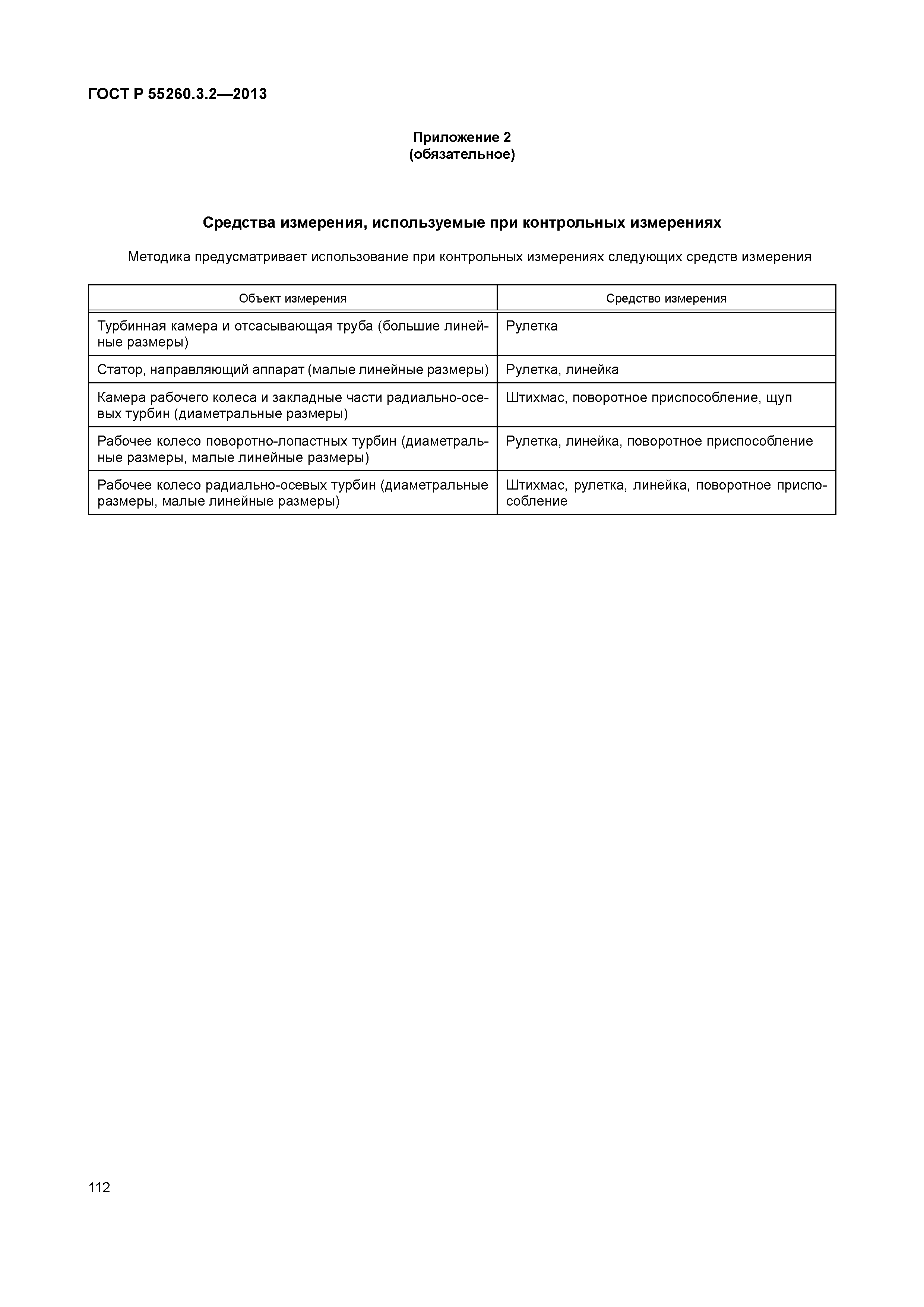

Приложение 2 (обязательное) Средства измерения, используемые при контрольных измерениях

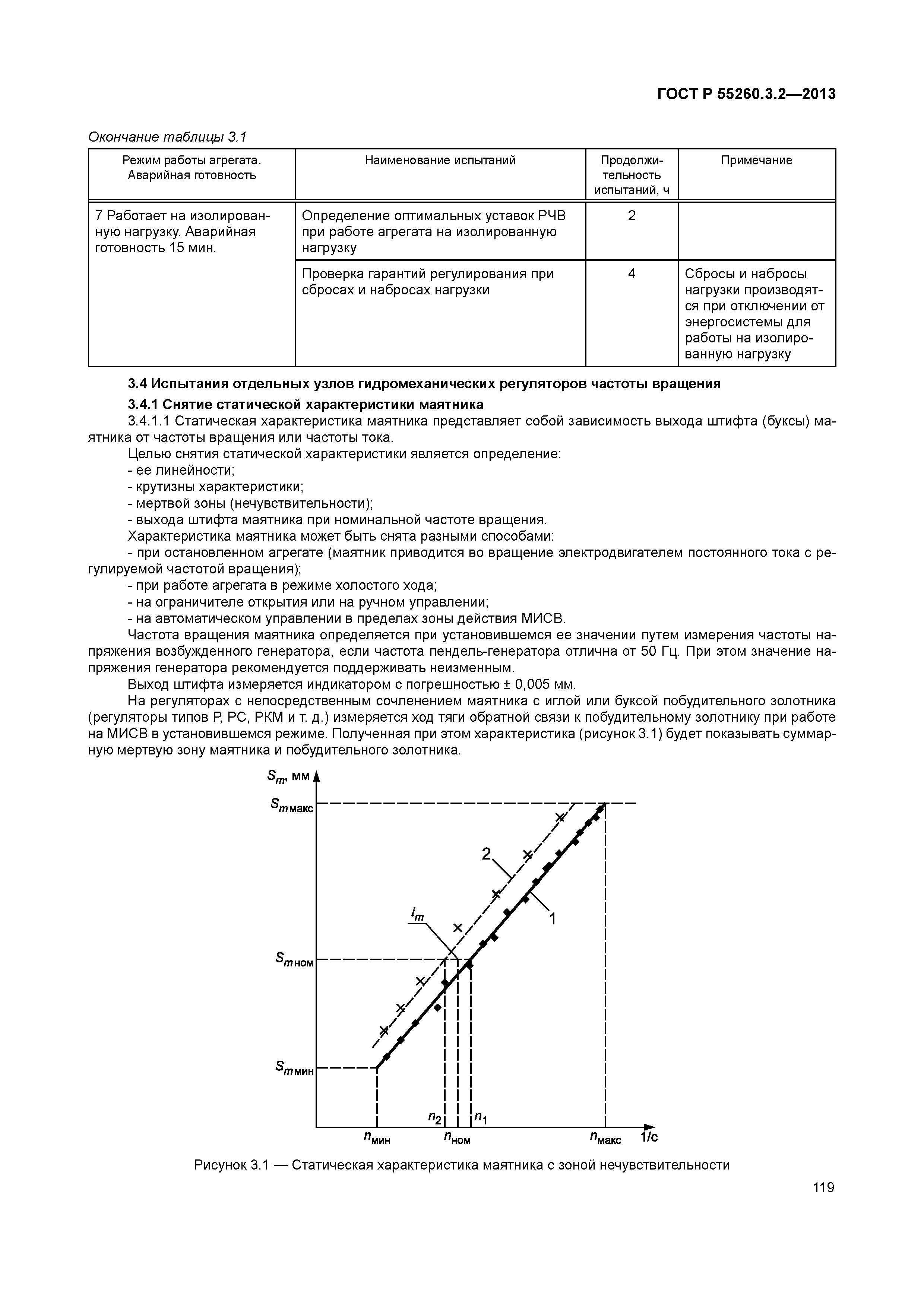

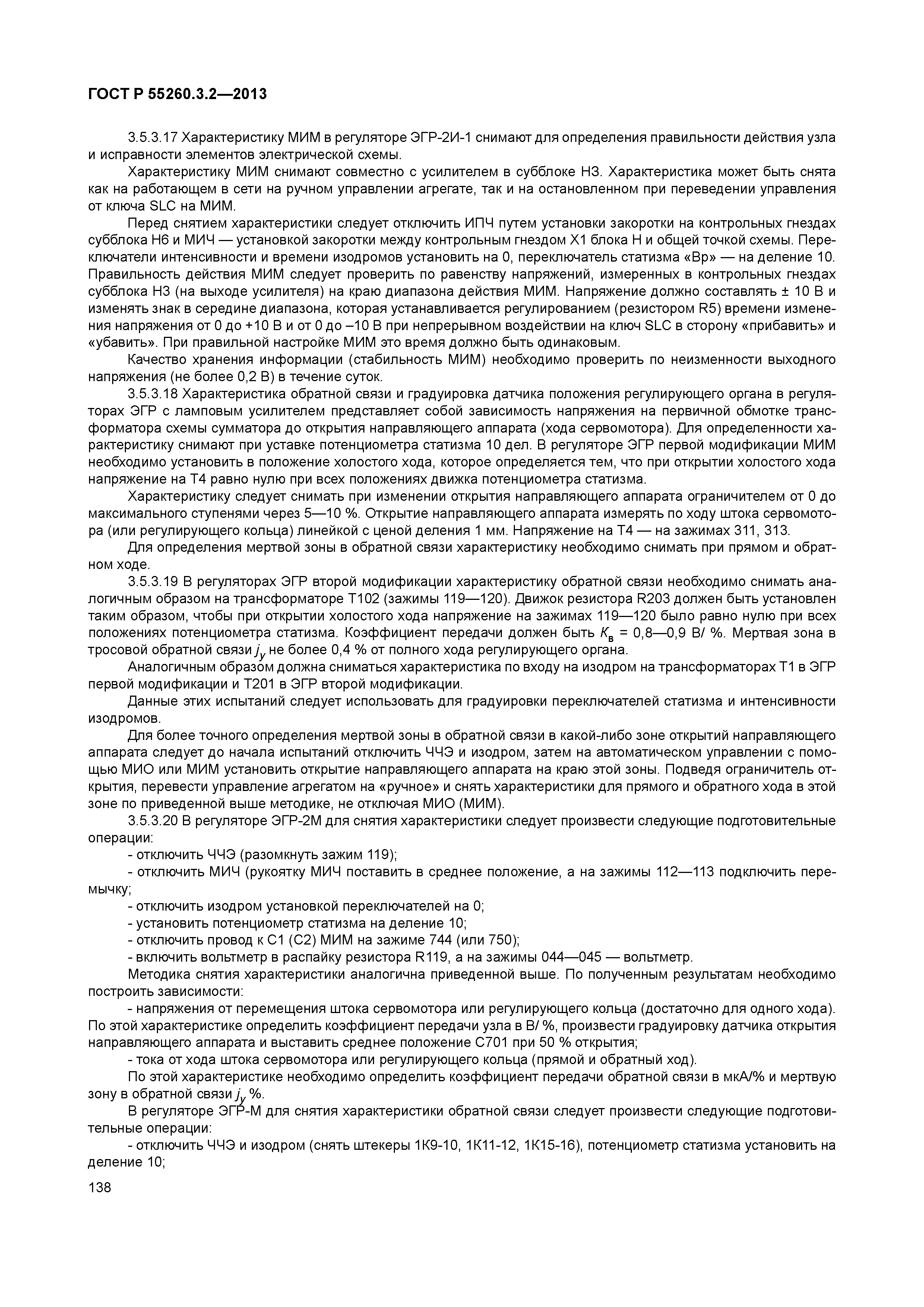

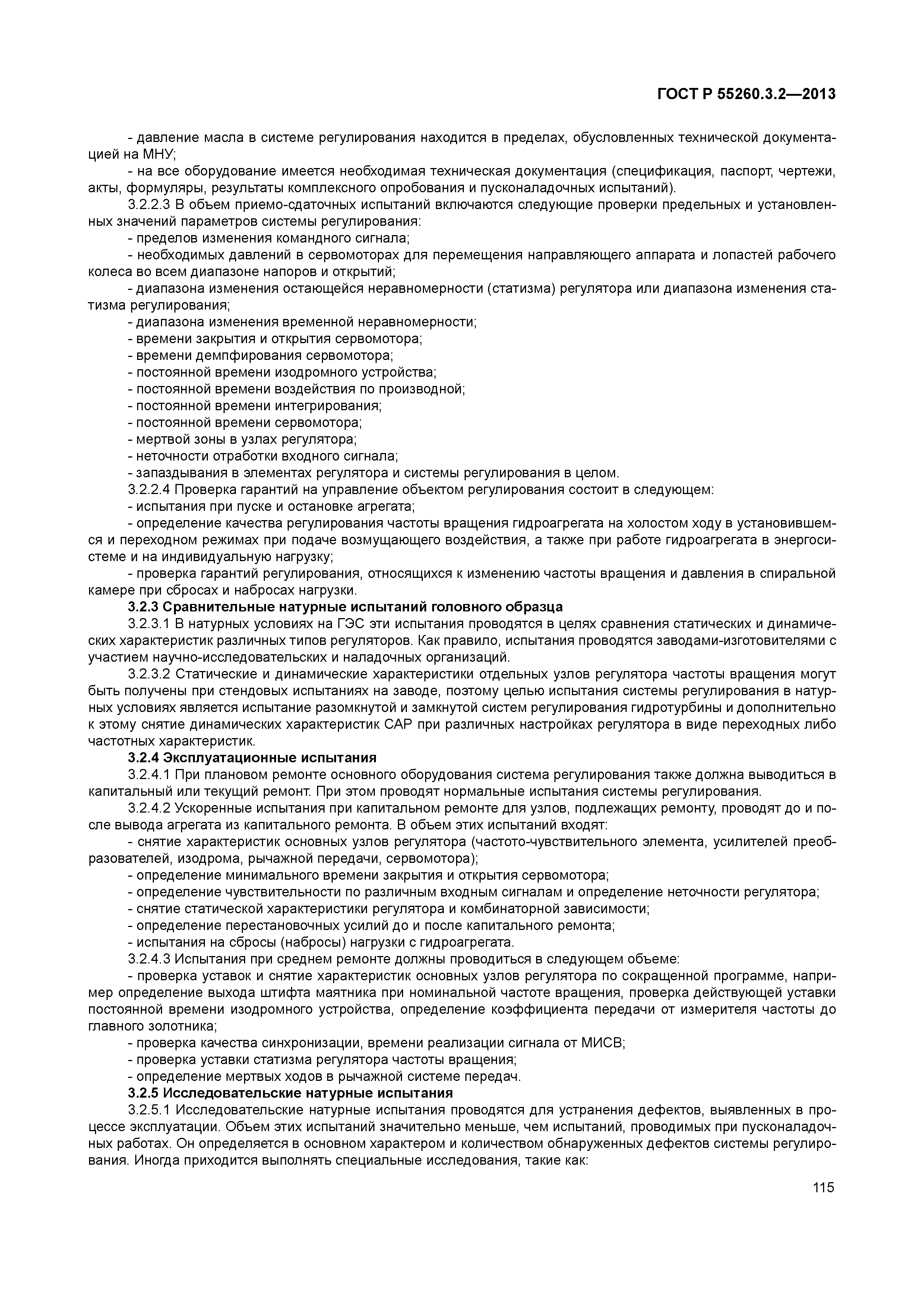

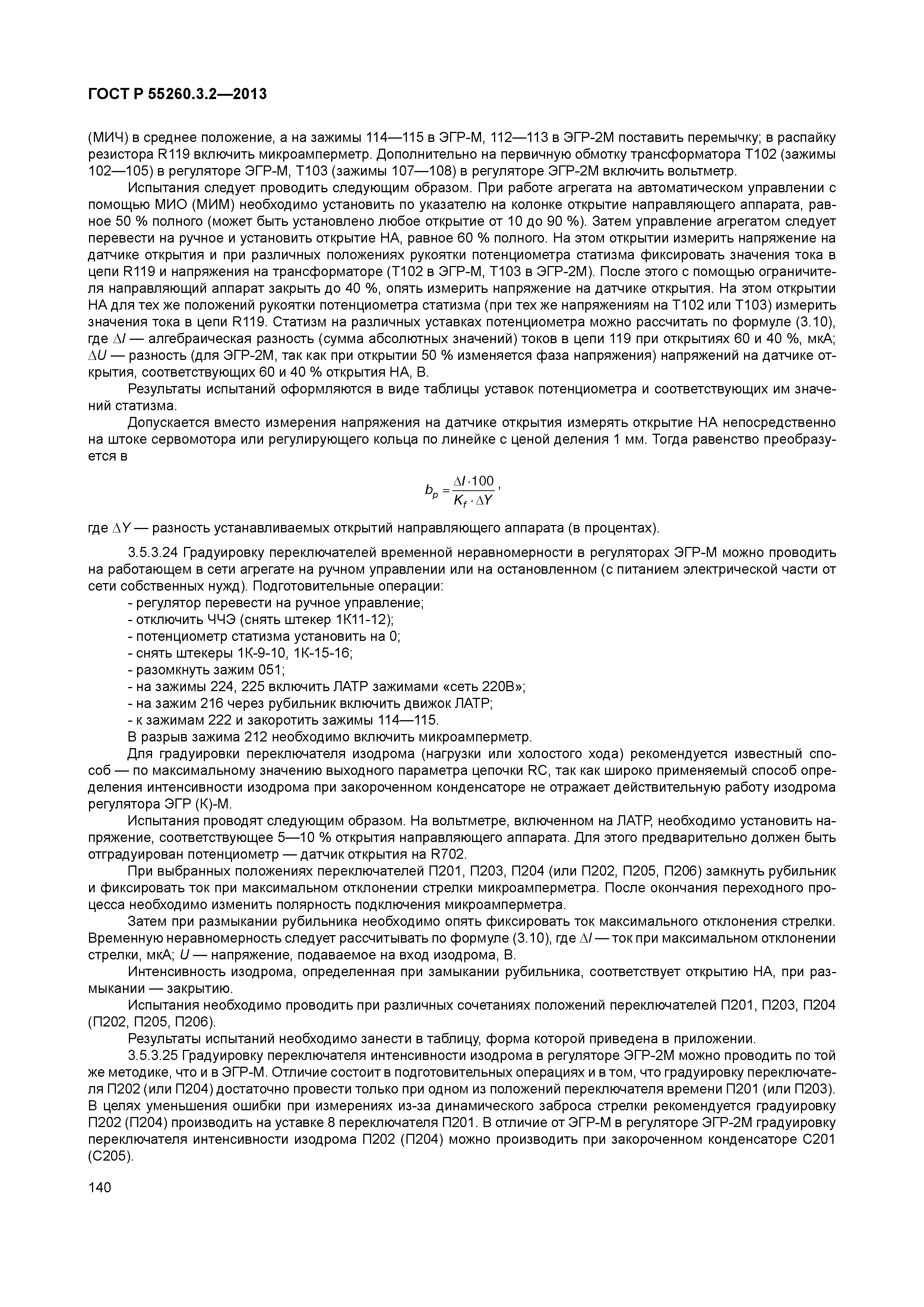

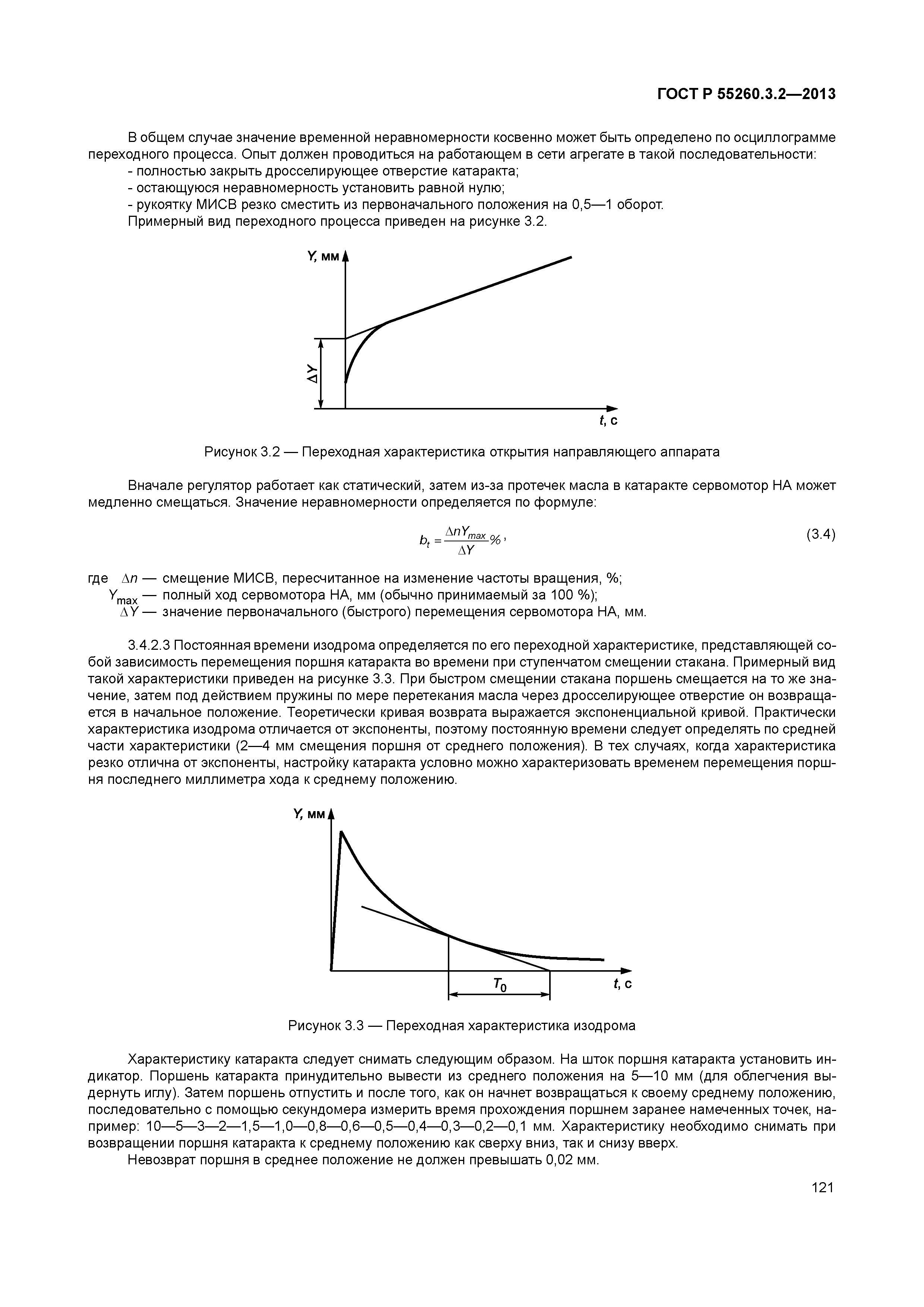

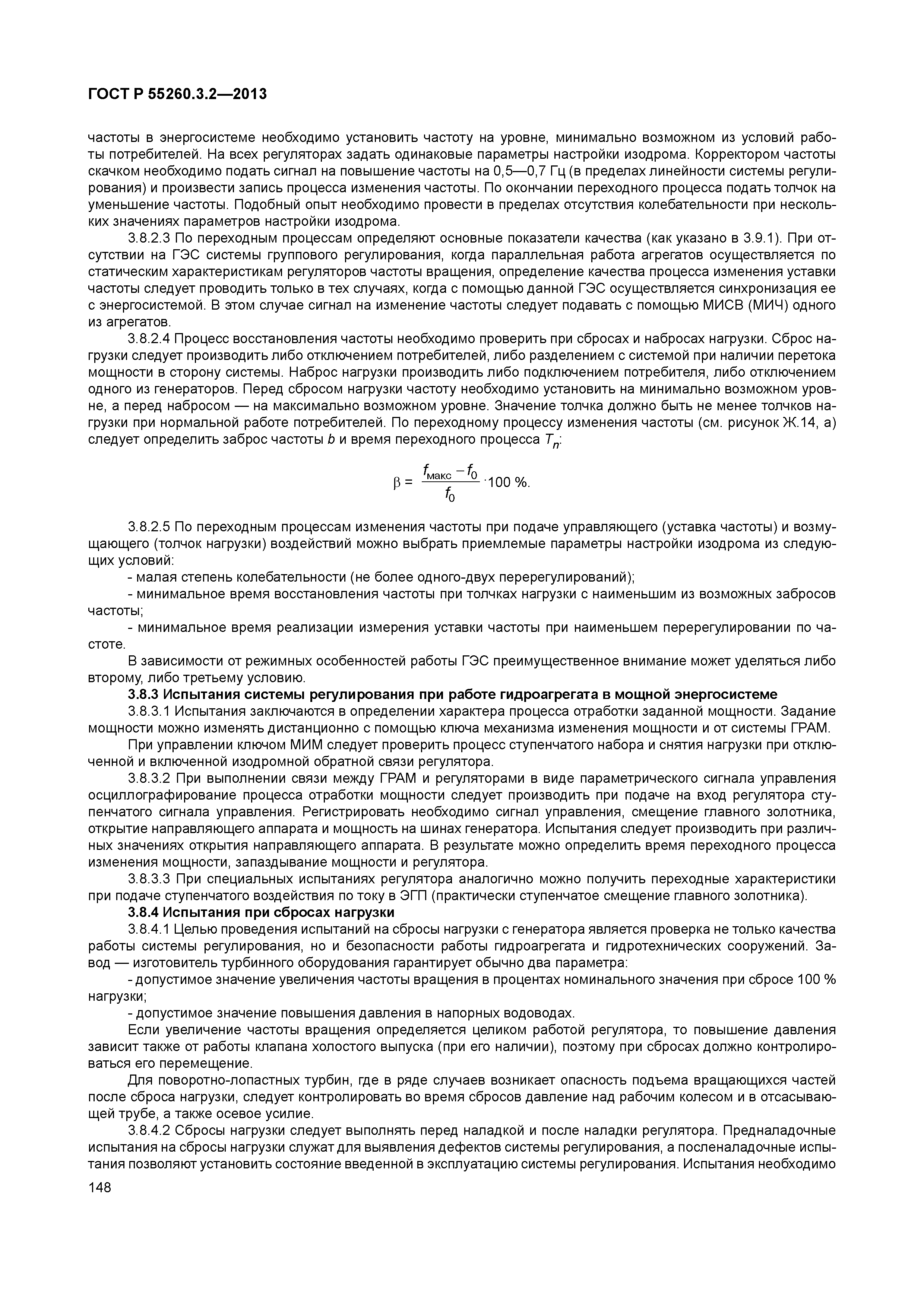

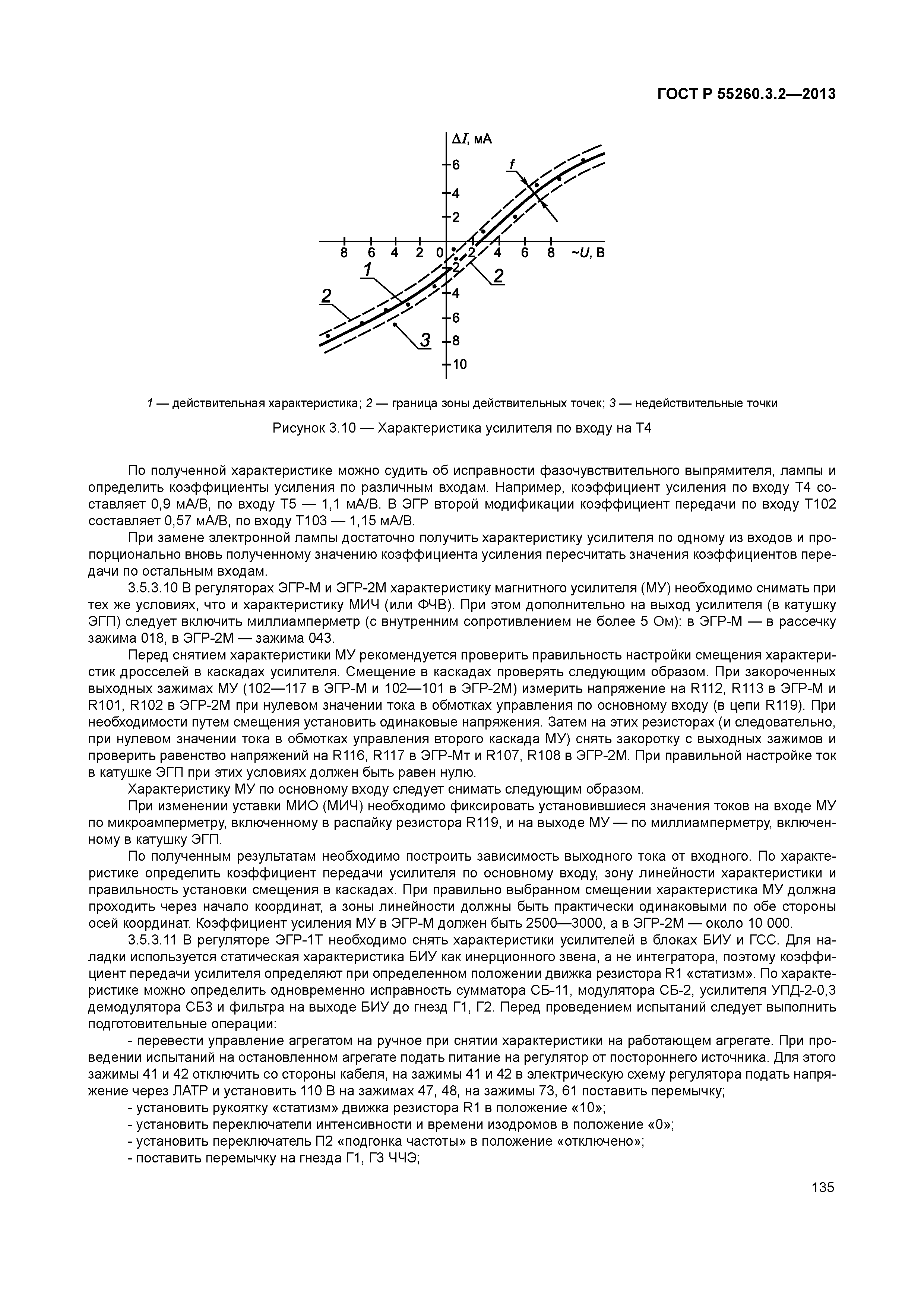

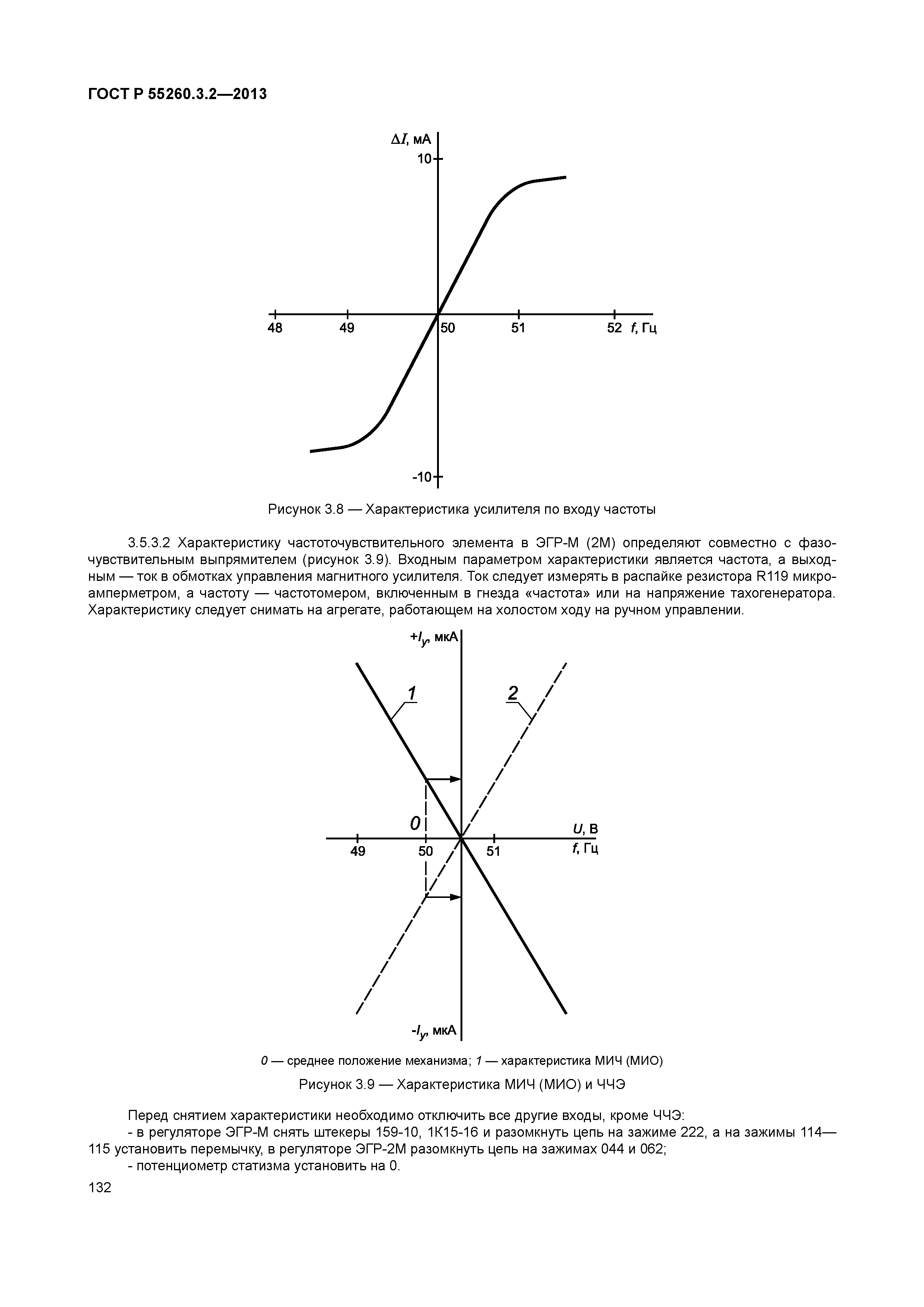

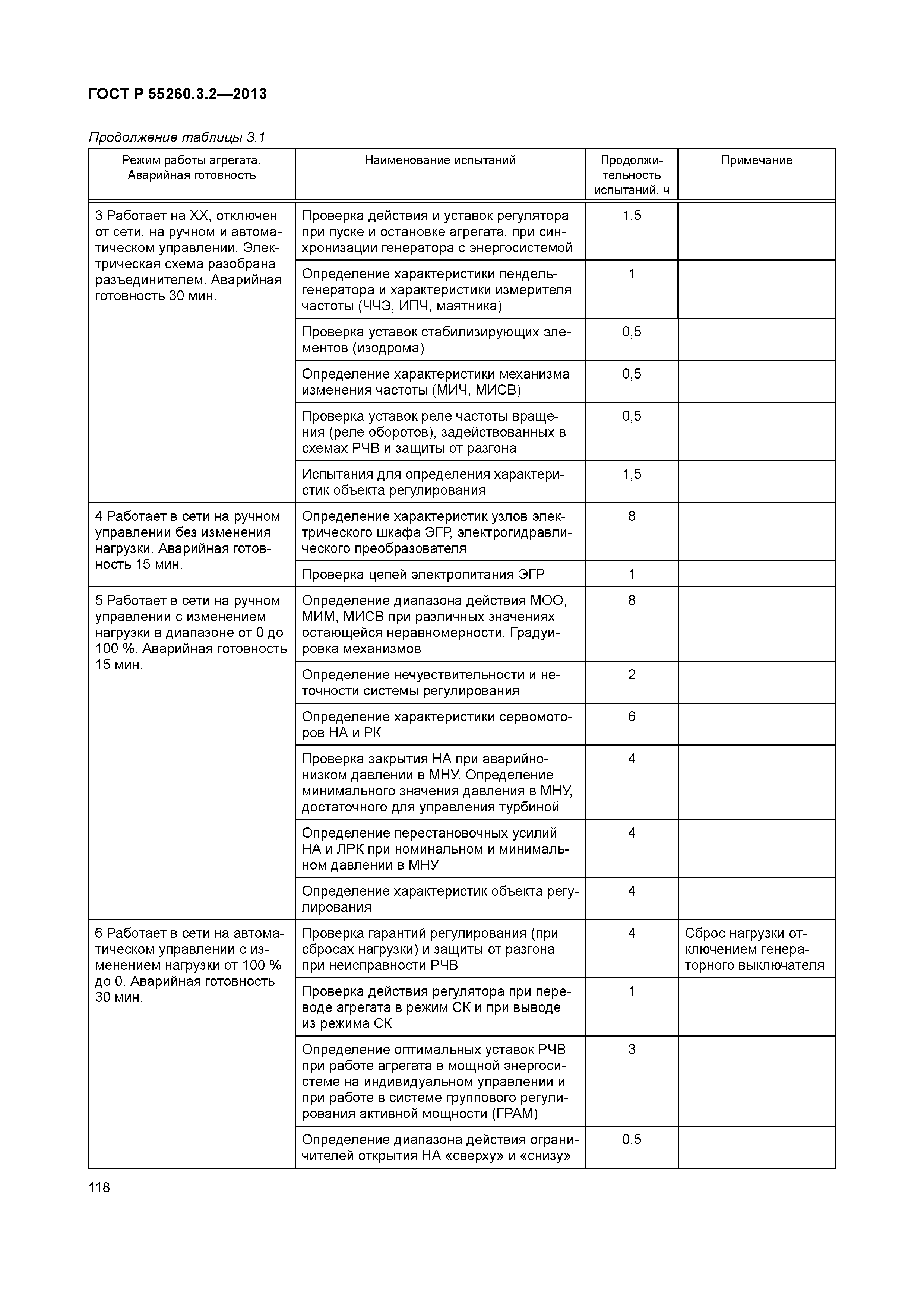

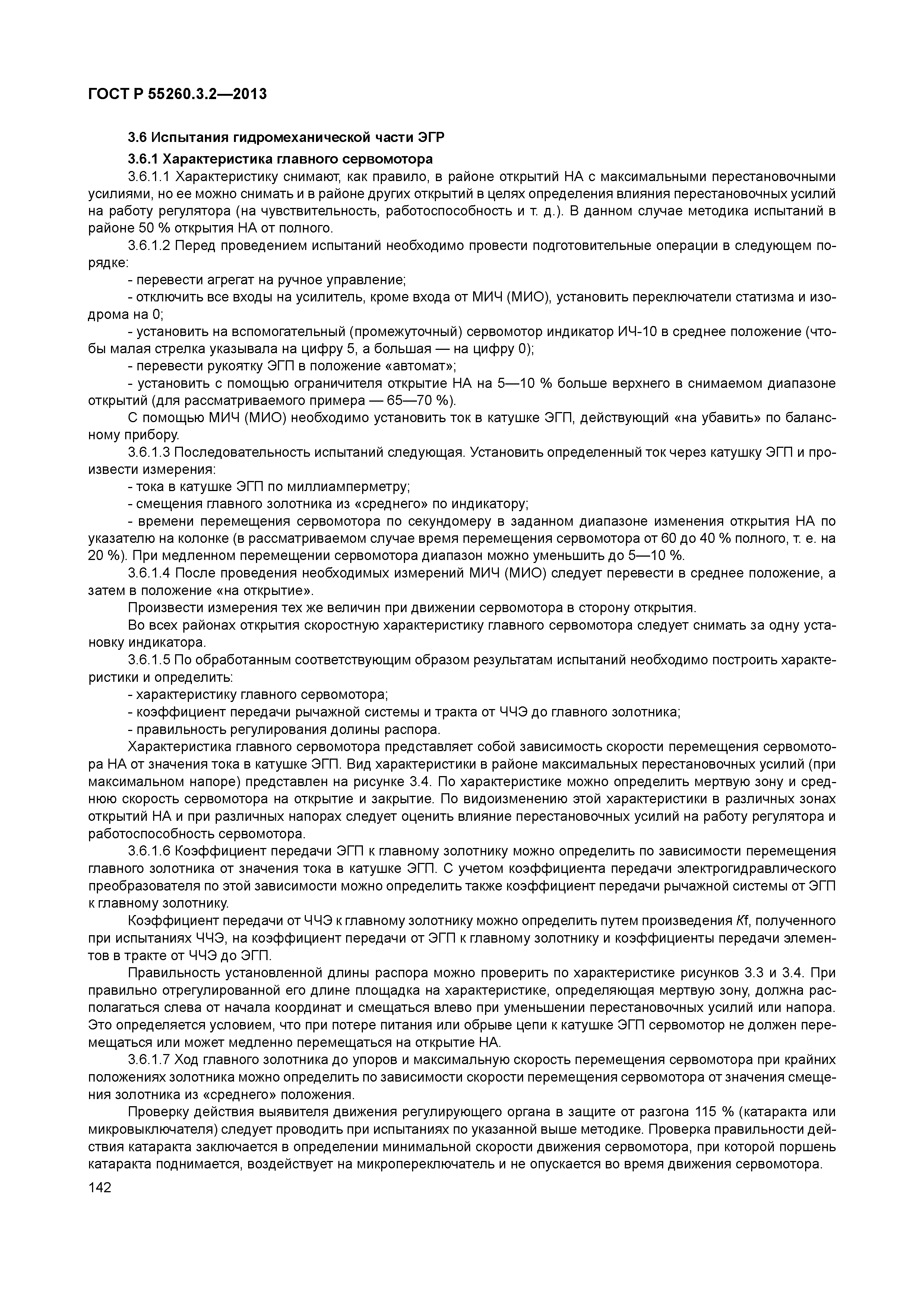

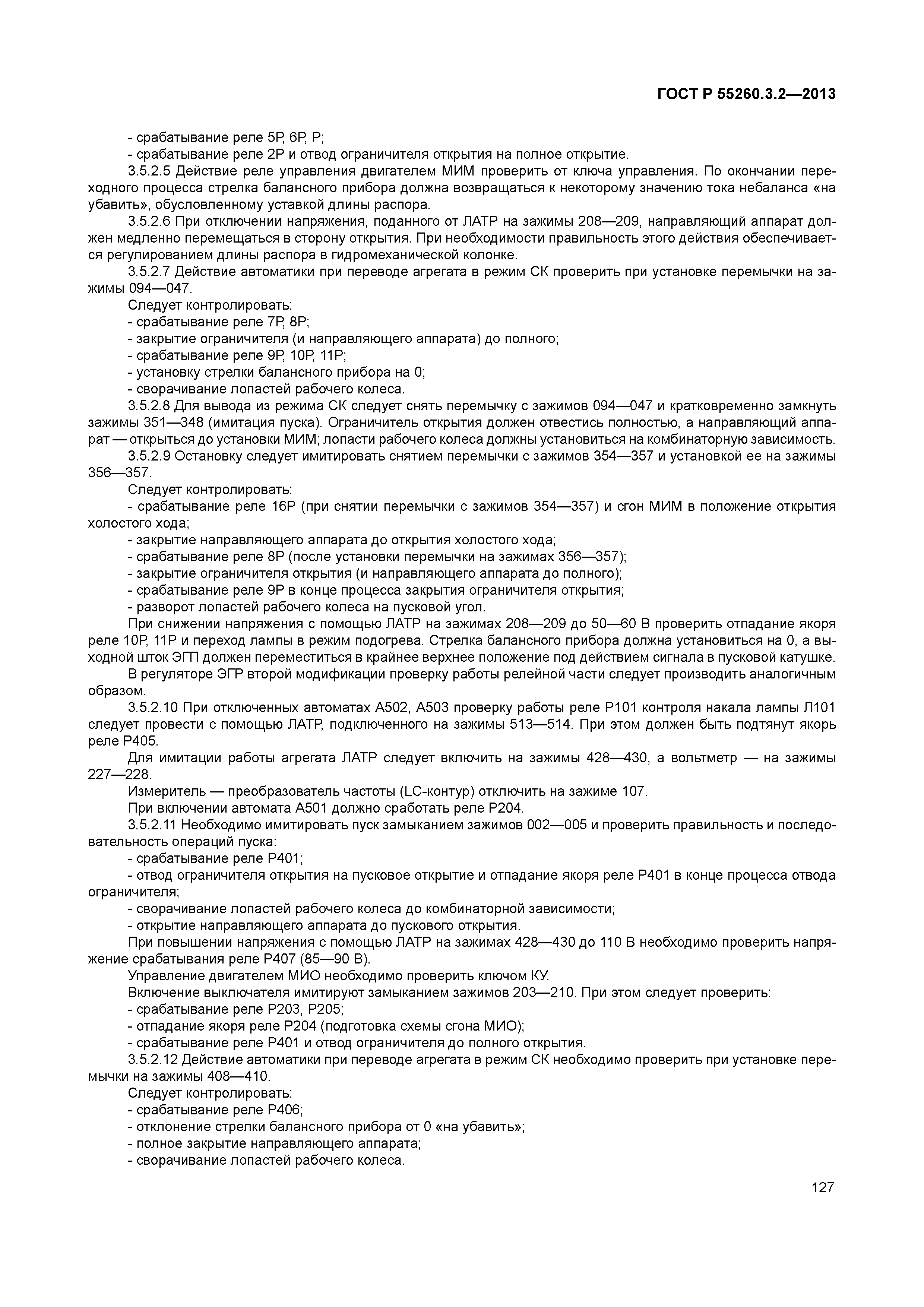

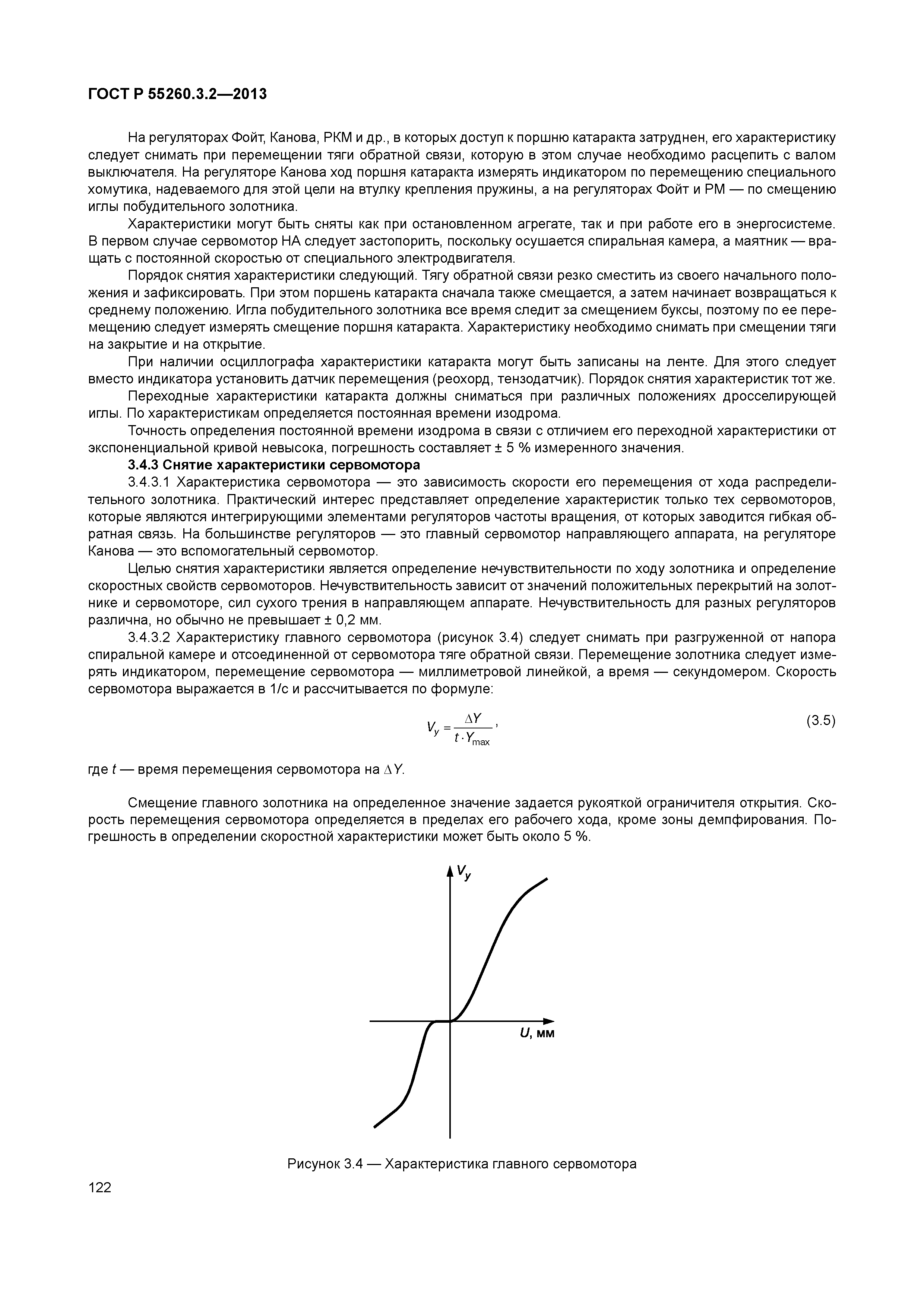

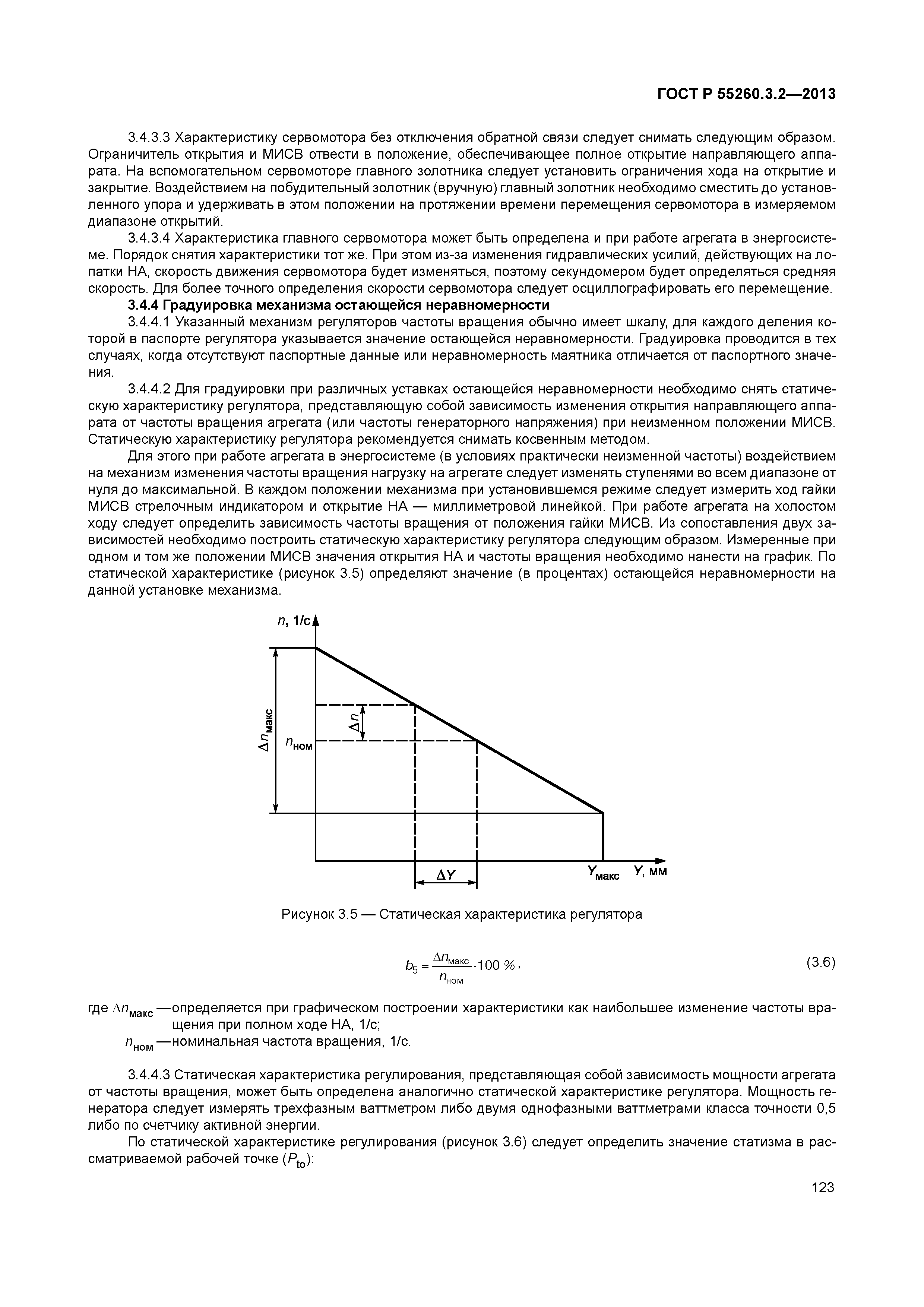

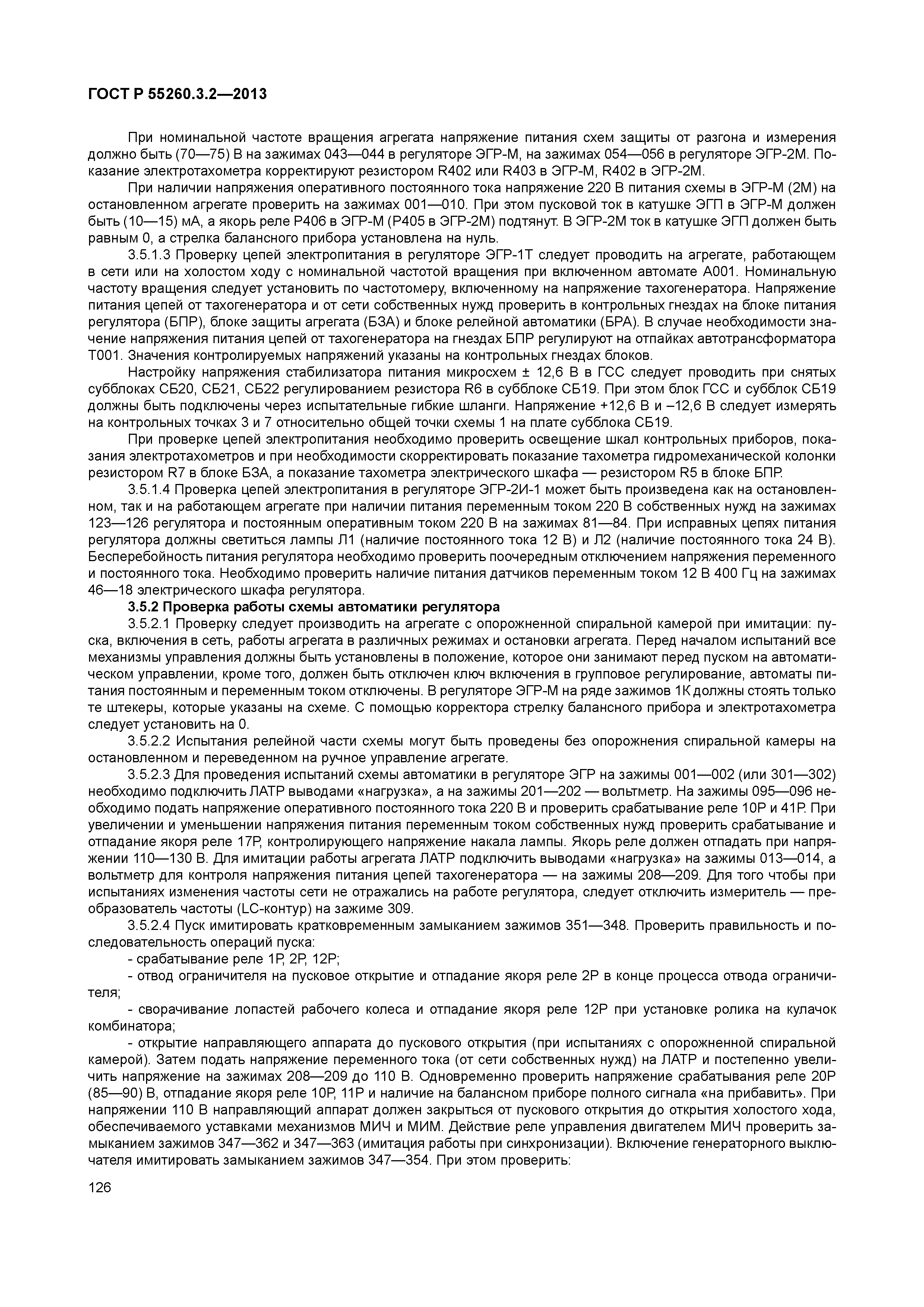

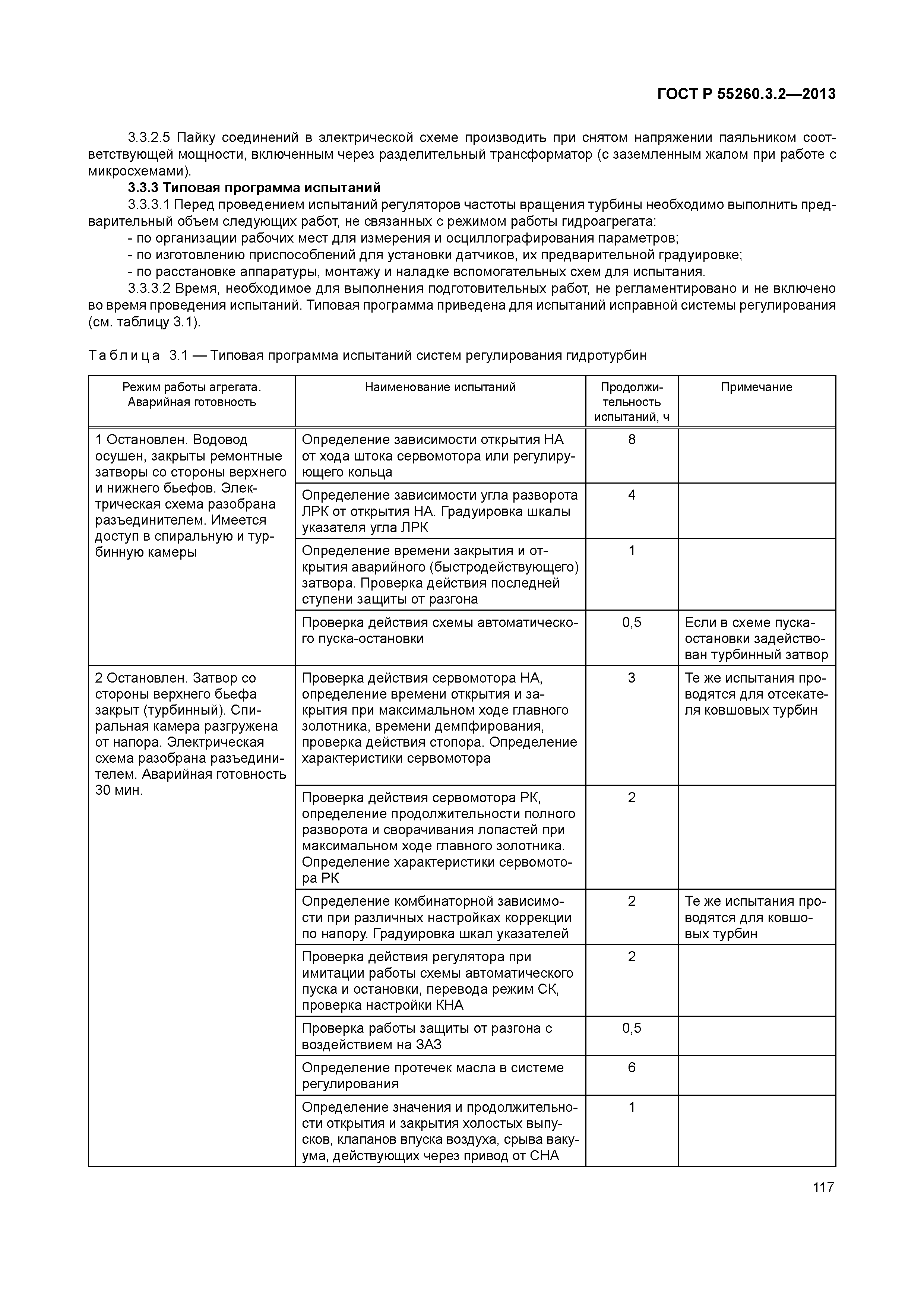

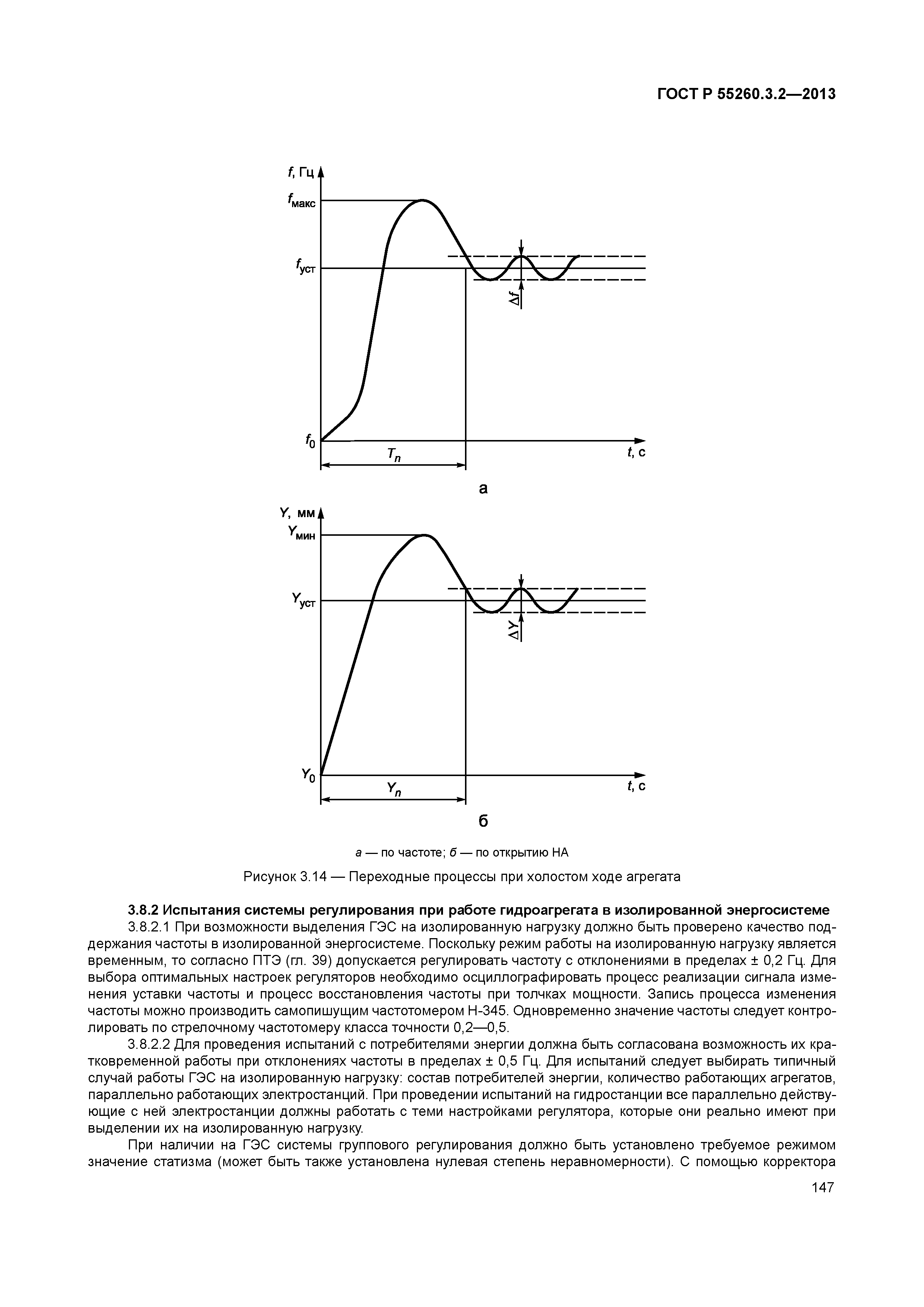

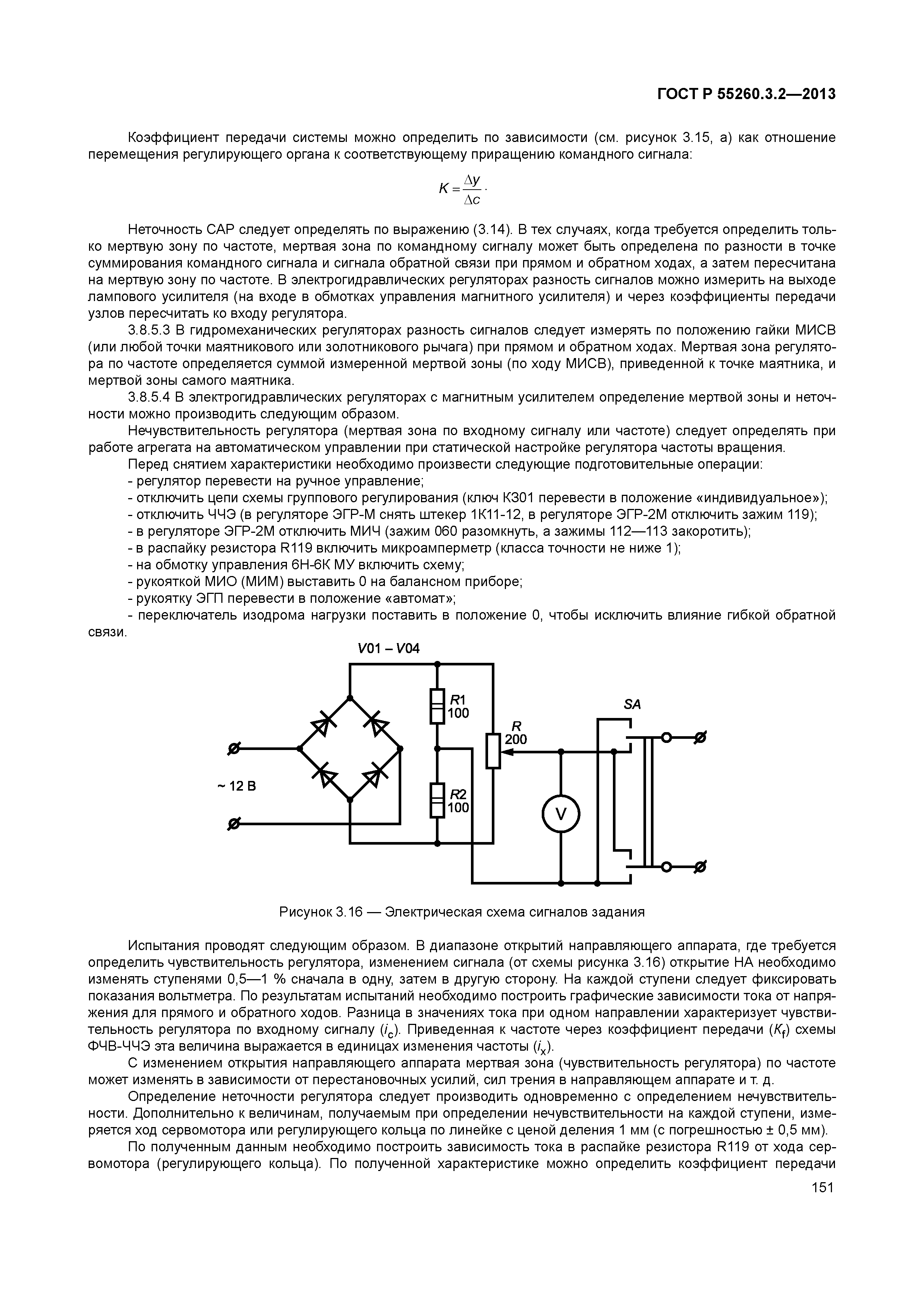

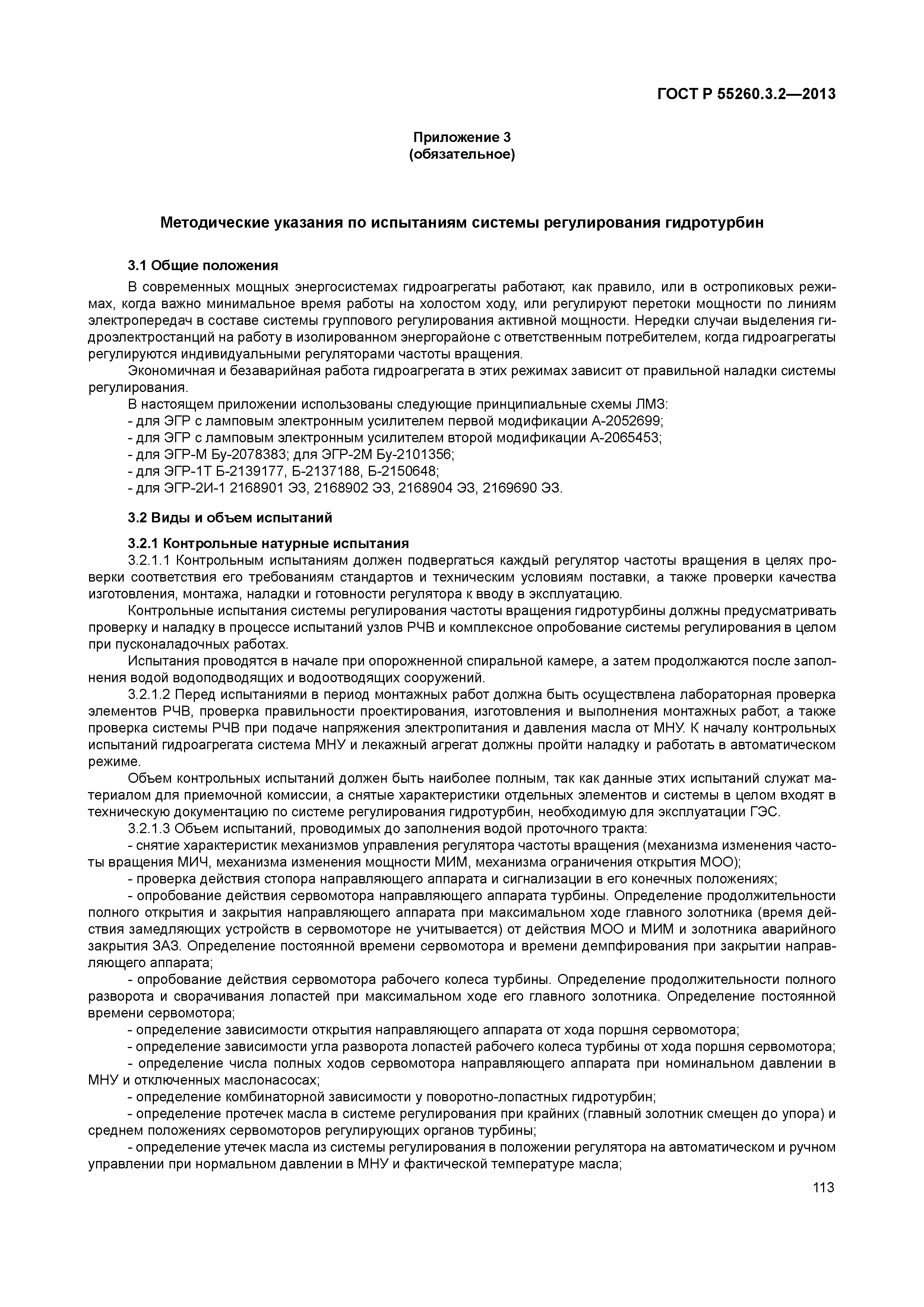

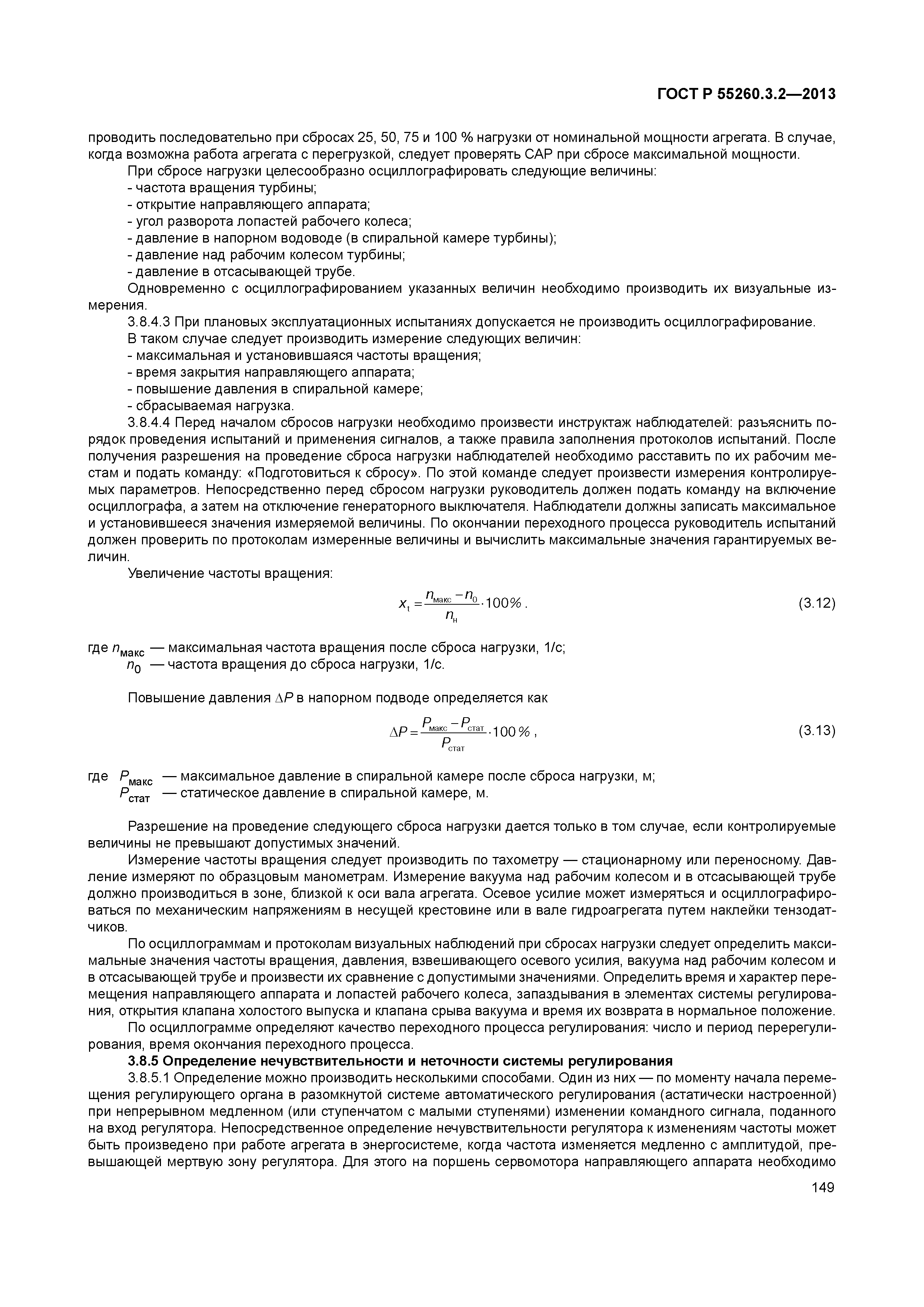

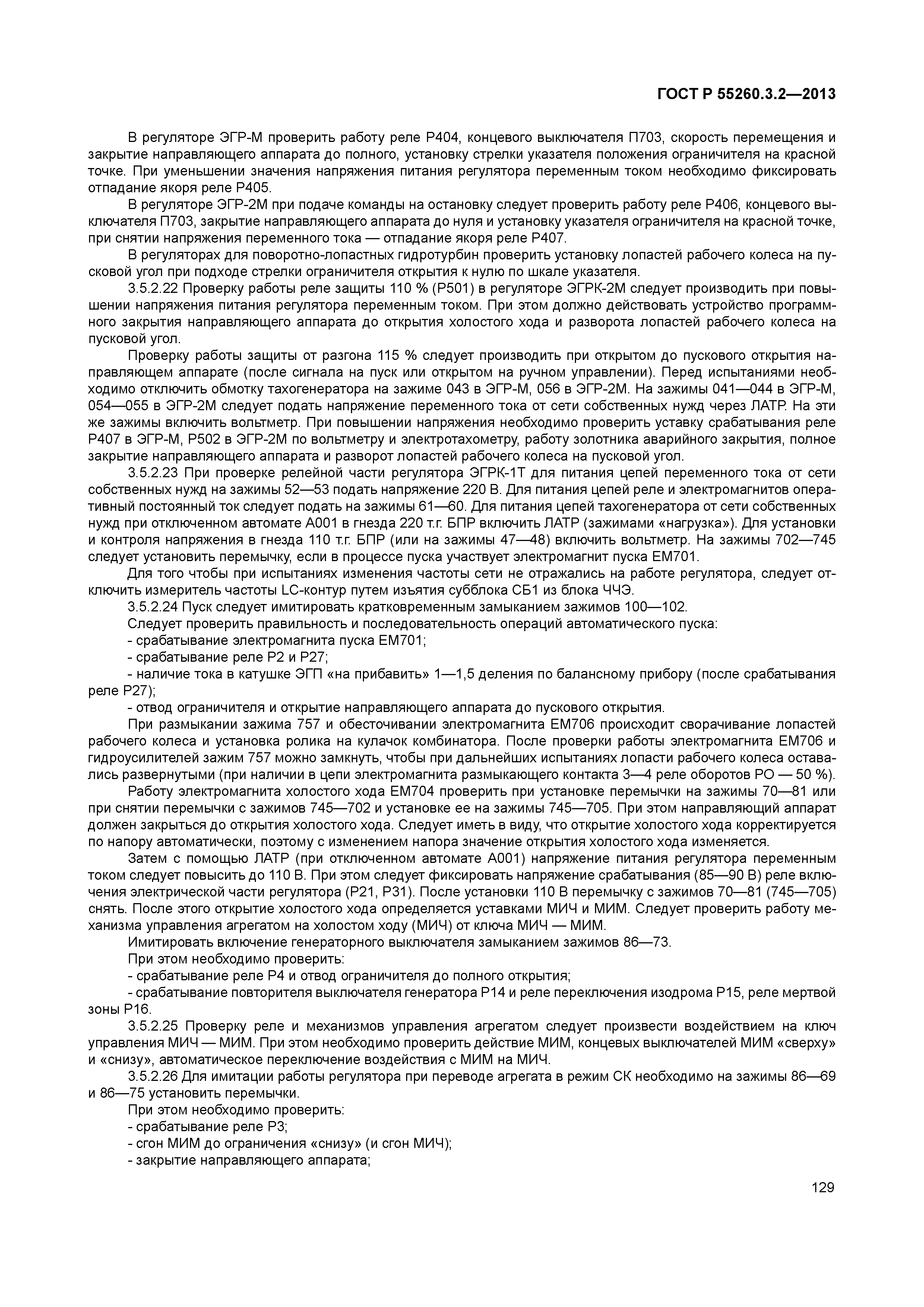

Приложение 3 (обязательное) Методические указания по испытаниям системы регулирования гидротурбин

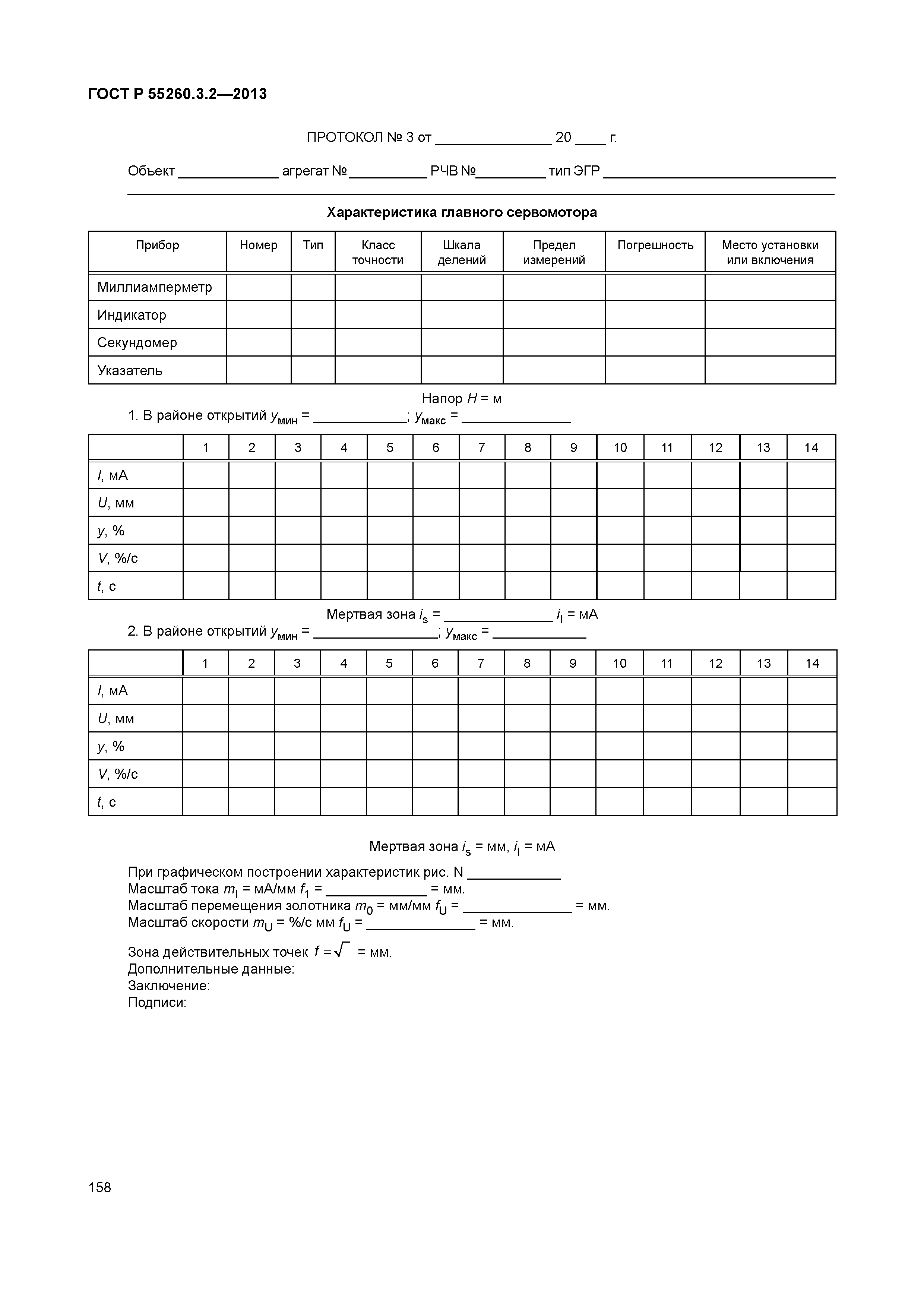

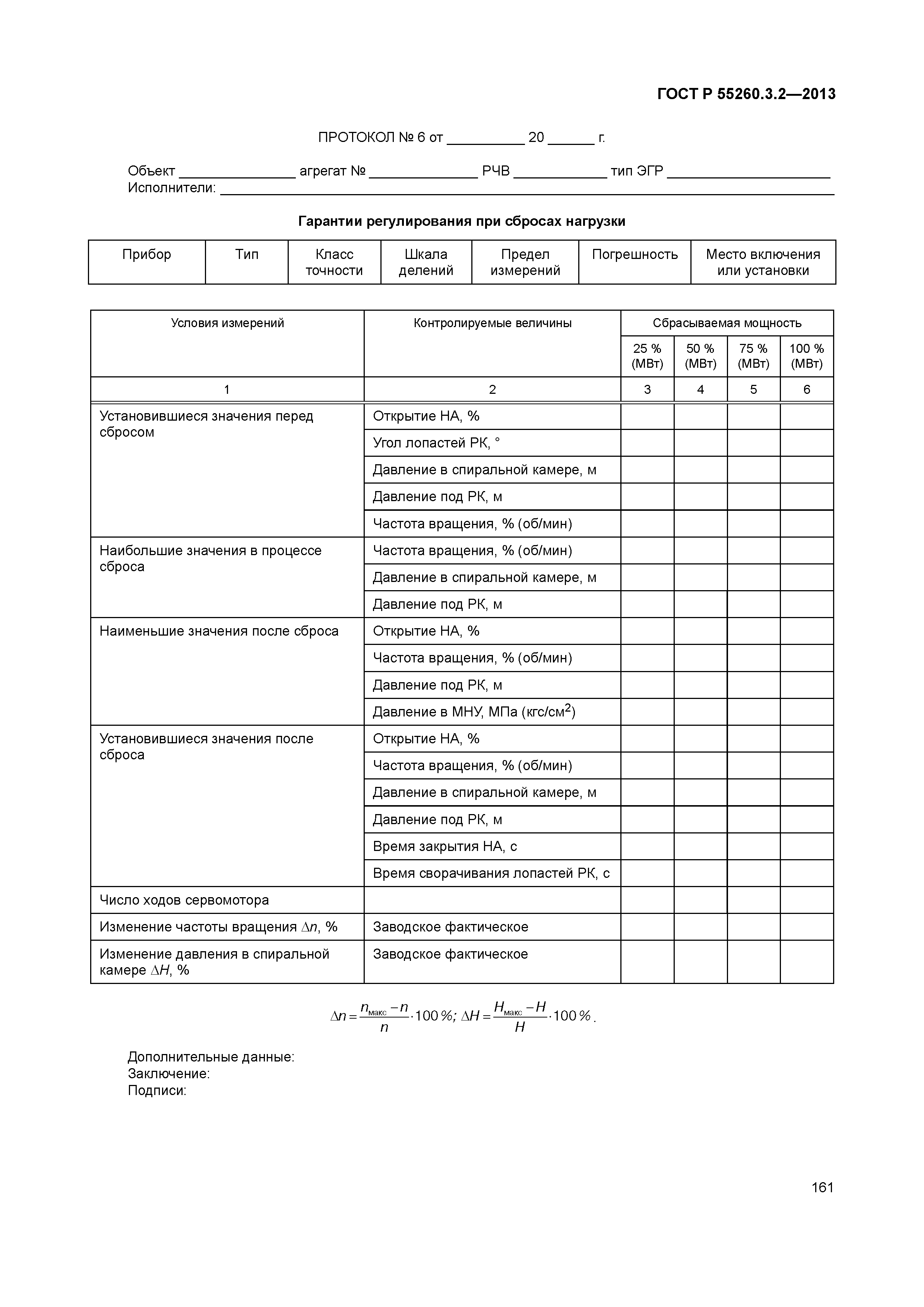

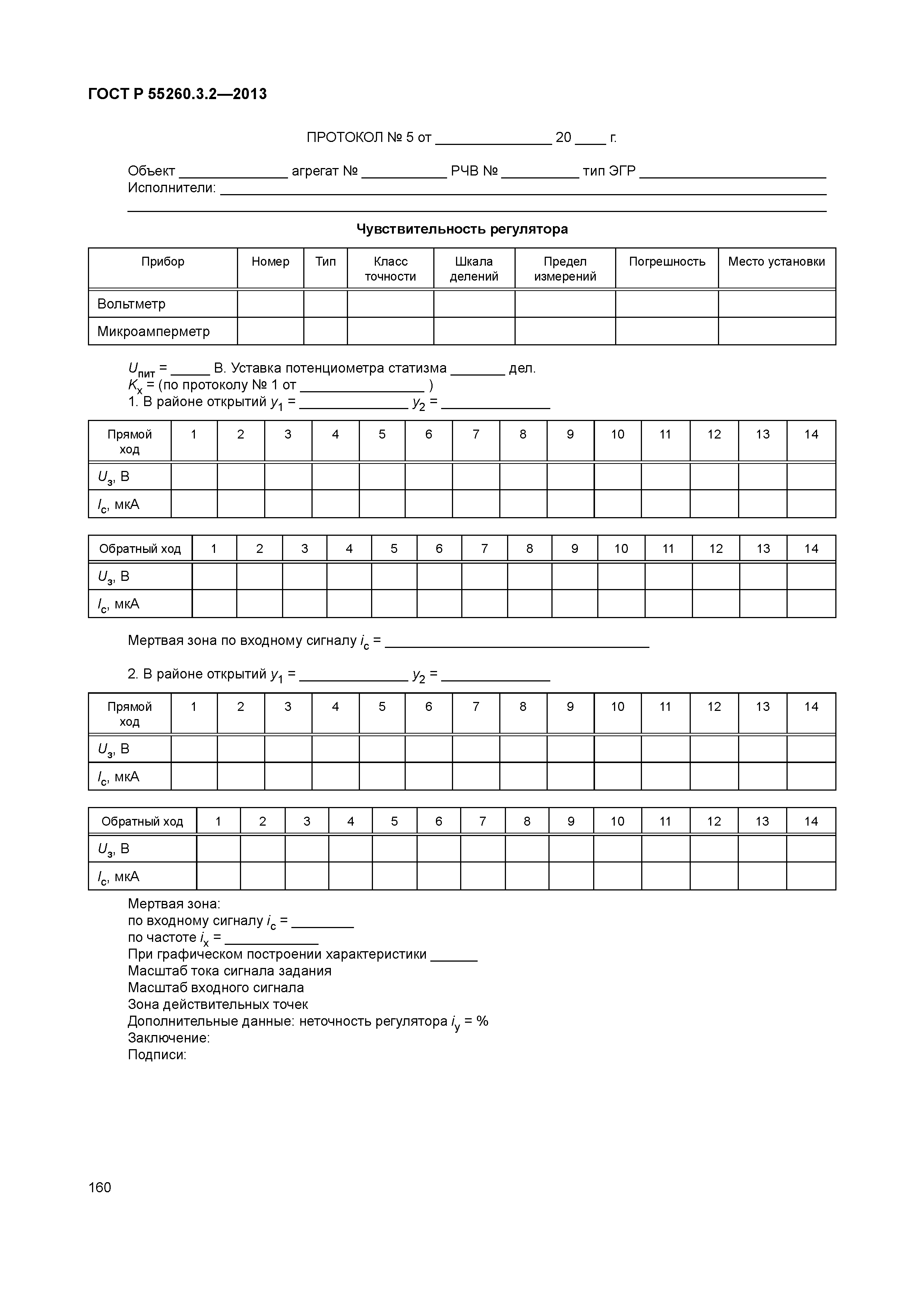

Приложение 4 (обязательное) Типовые протоколы испытаний

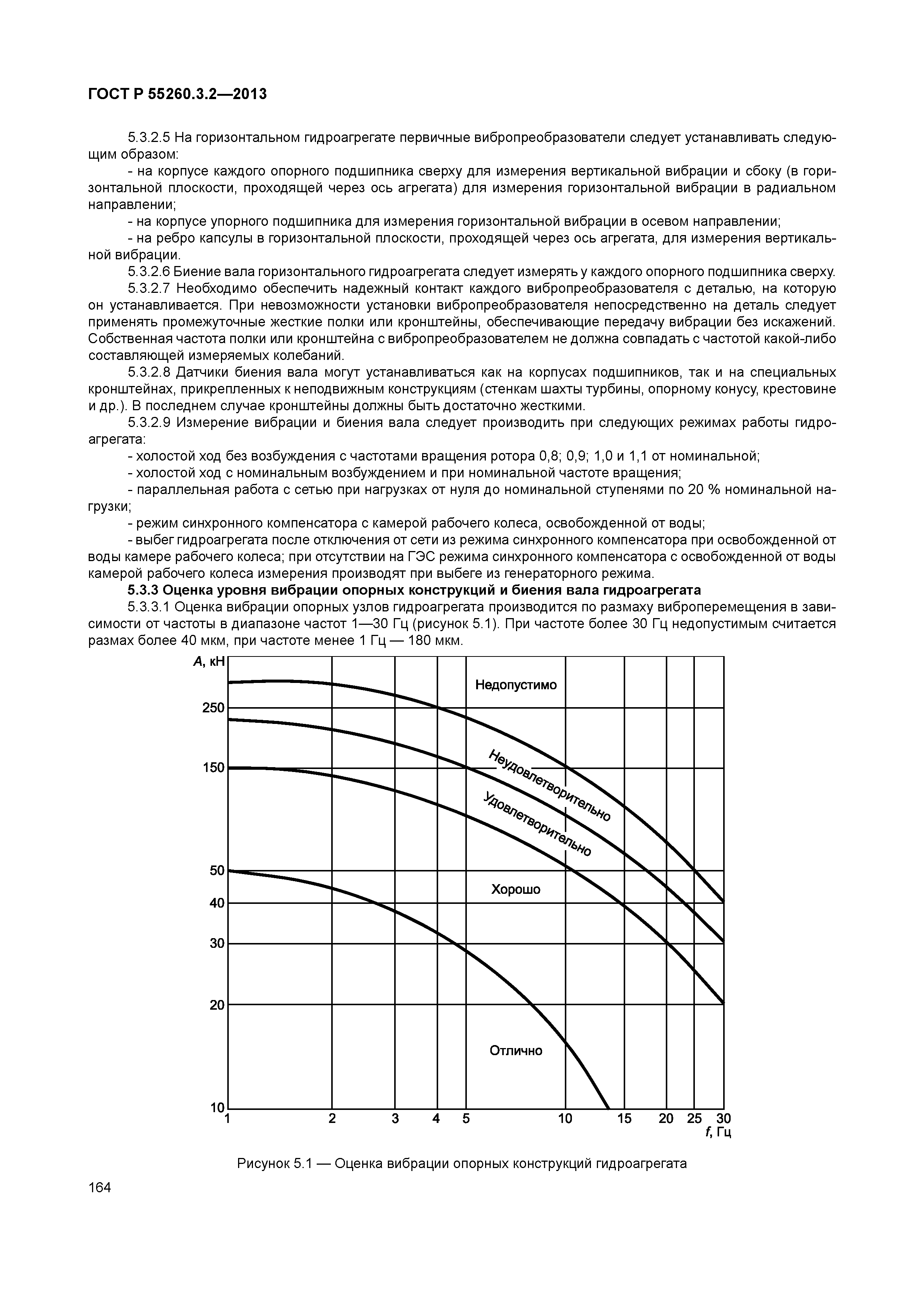

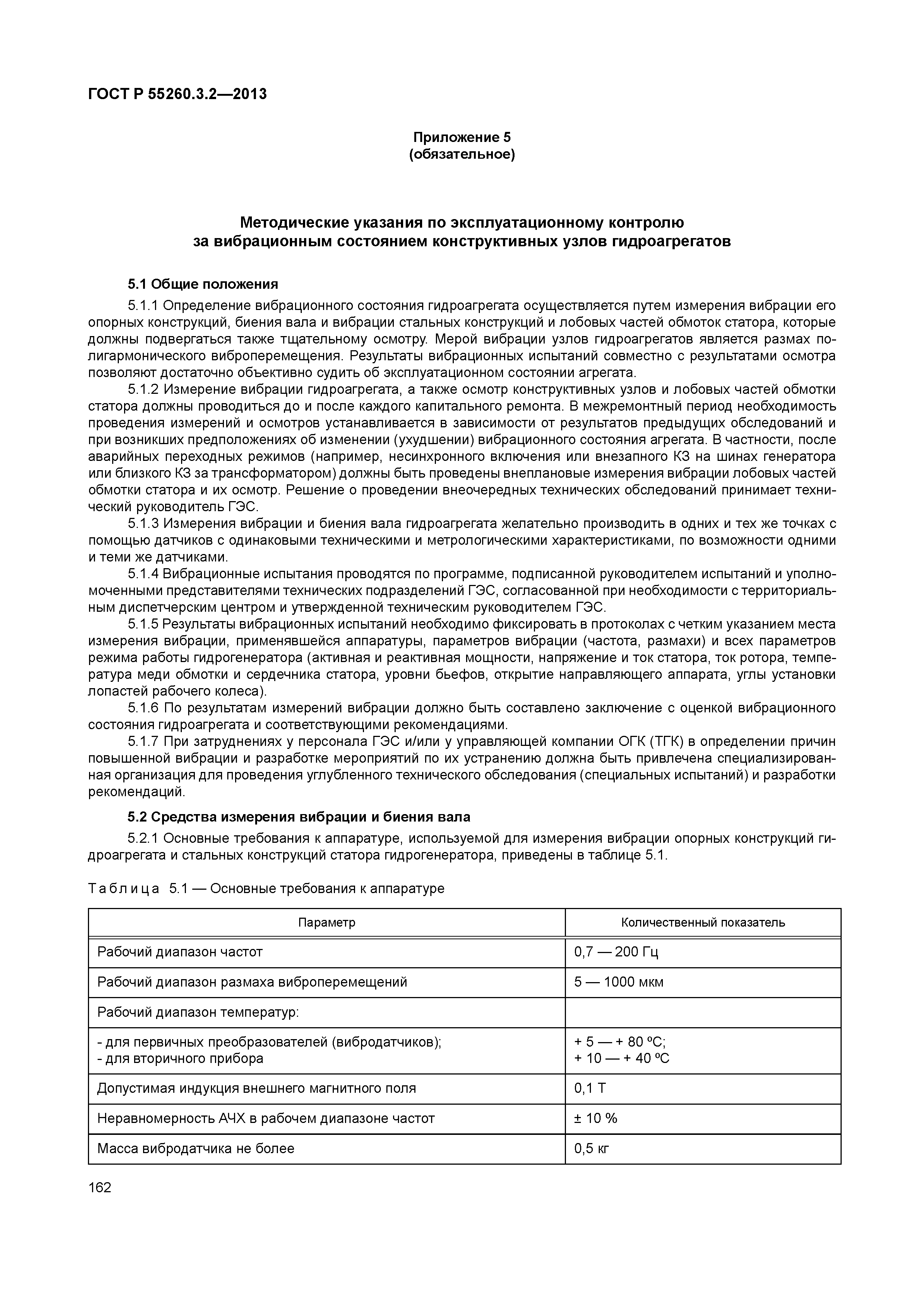

Приложение 5 (обязательное) Методические указания по эксплуатационному контролю за вибрационным состоянием конструктивных узлов гидроагрегатов
Приложение 6 (справочное) Конструктивные нормы и допуски в узлах гидроагрегатов, подлежащие проверке при эксплуатационном контроле

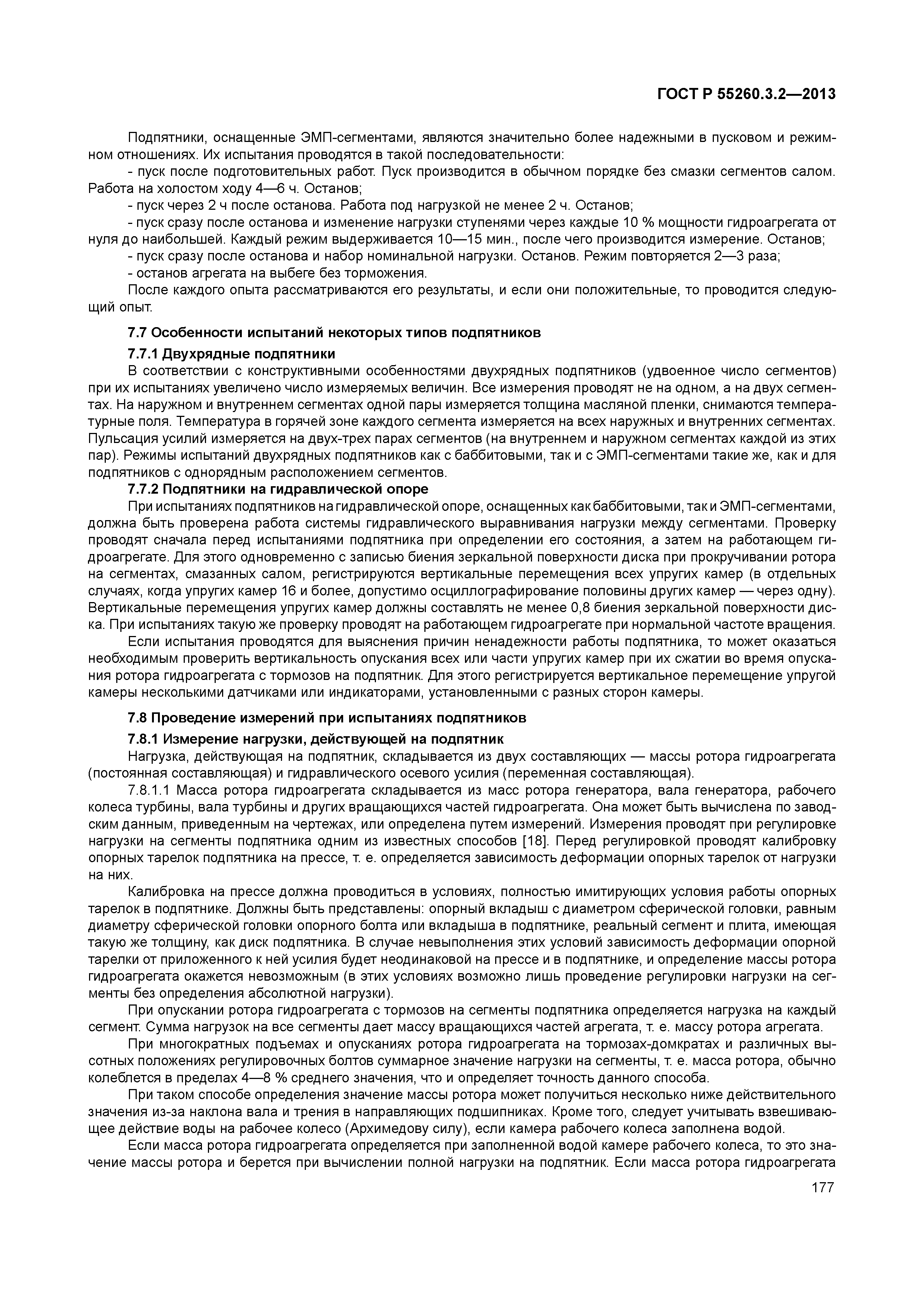

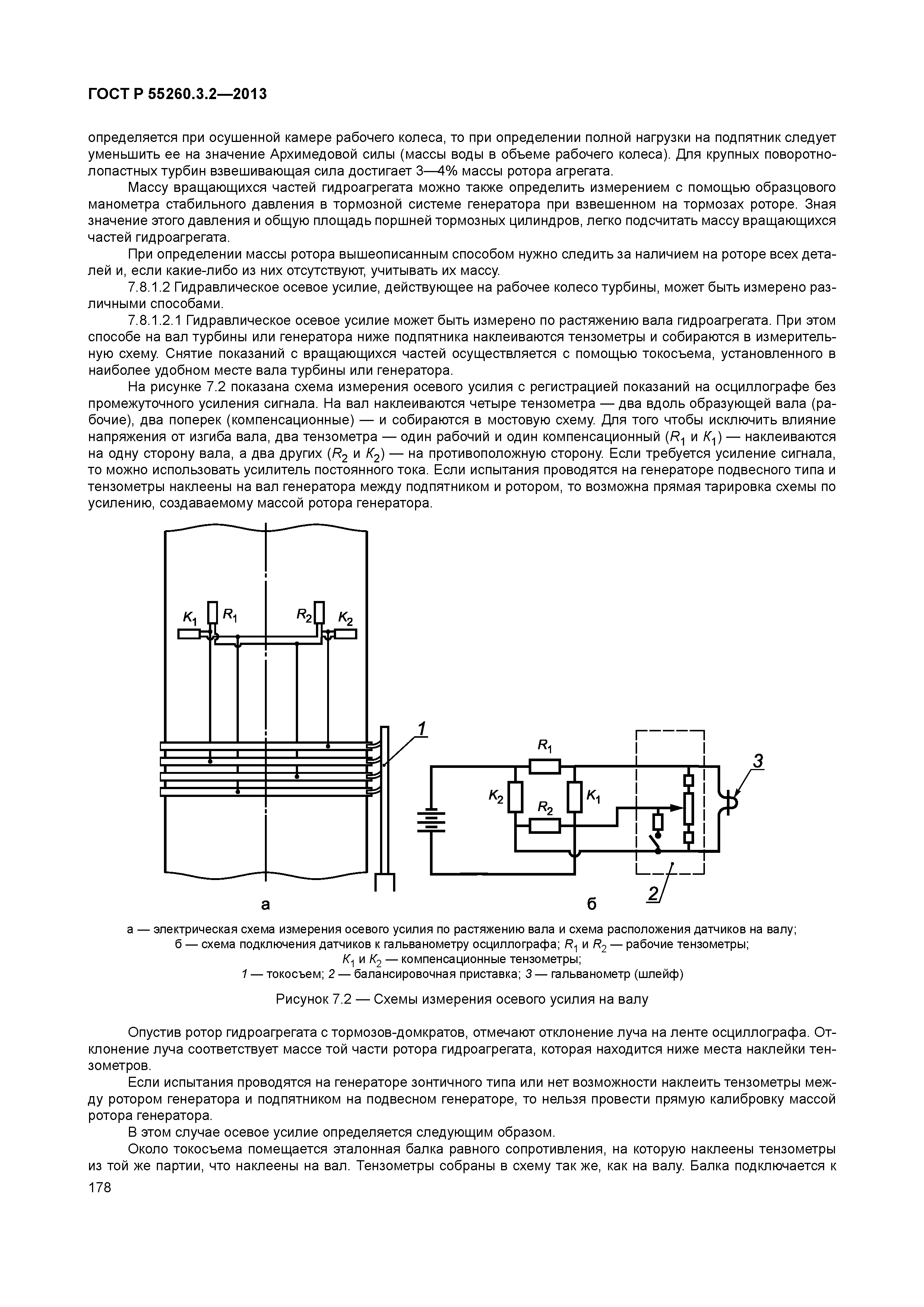

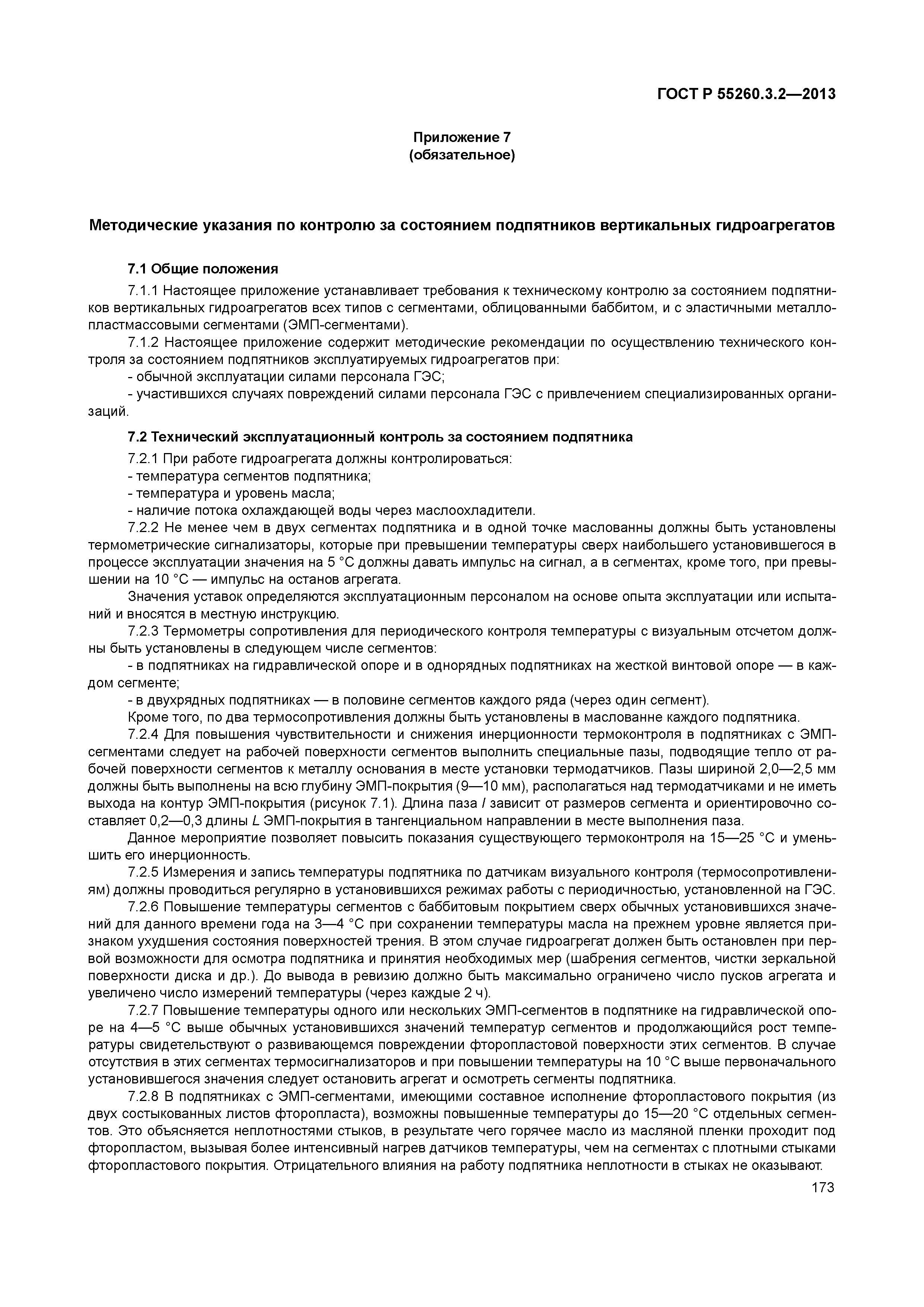

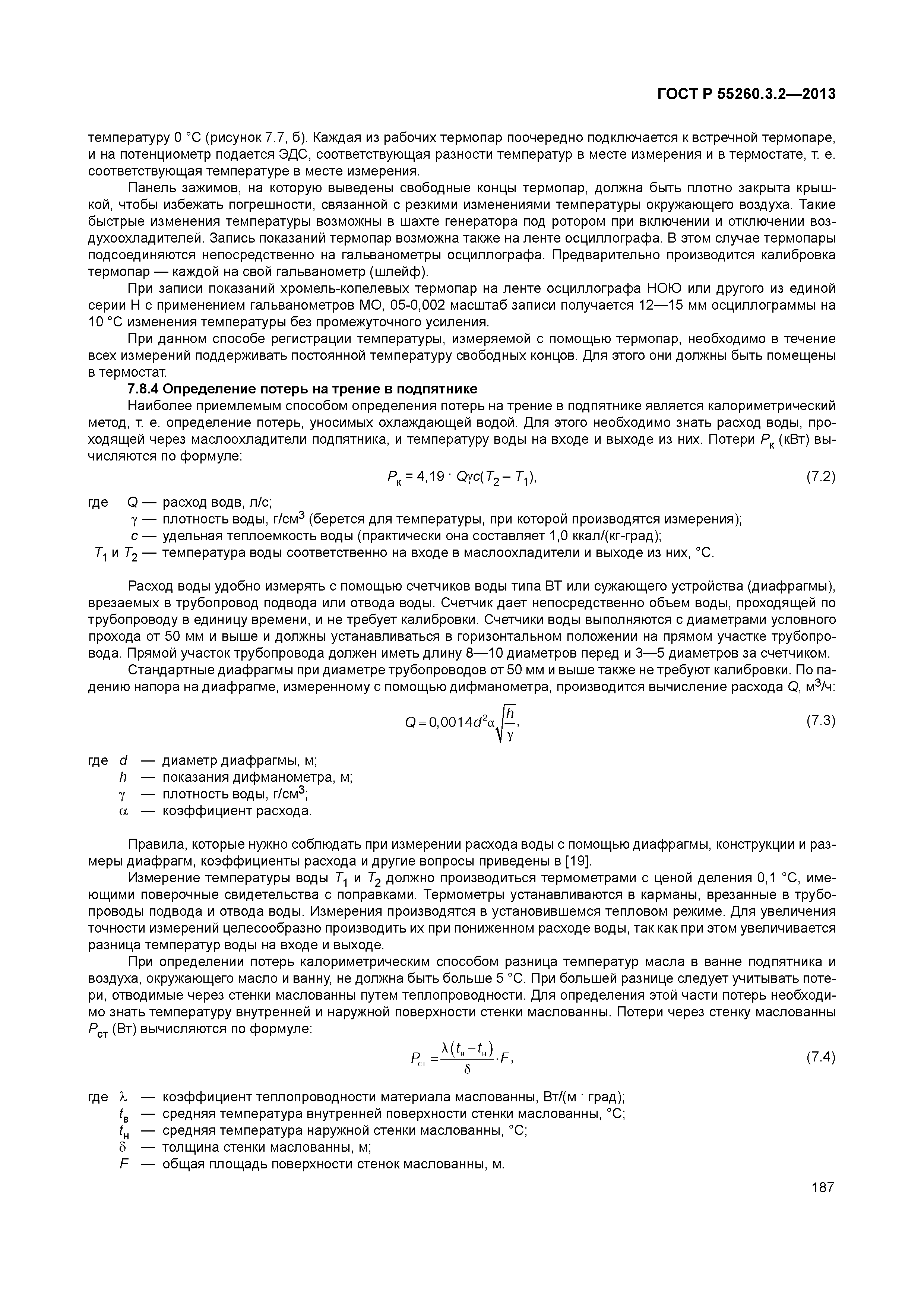

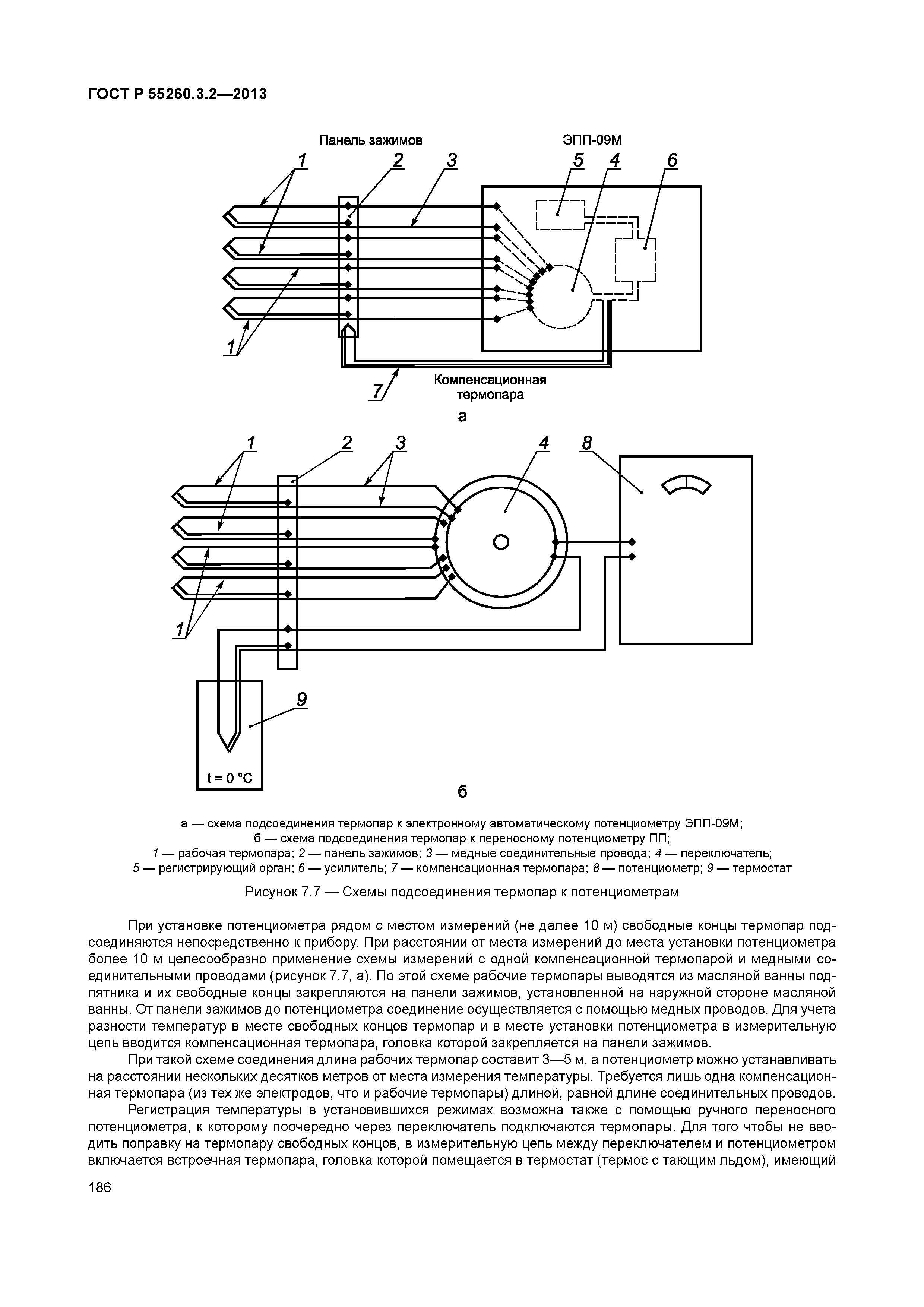

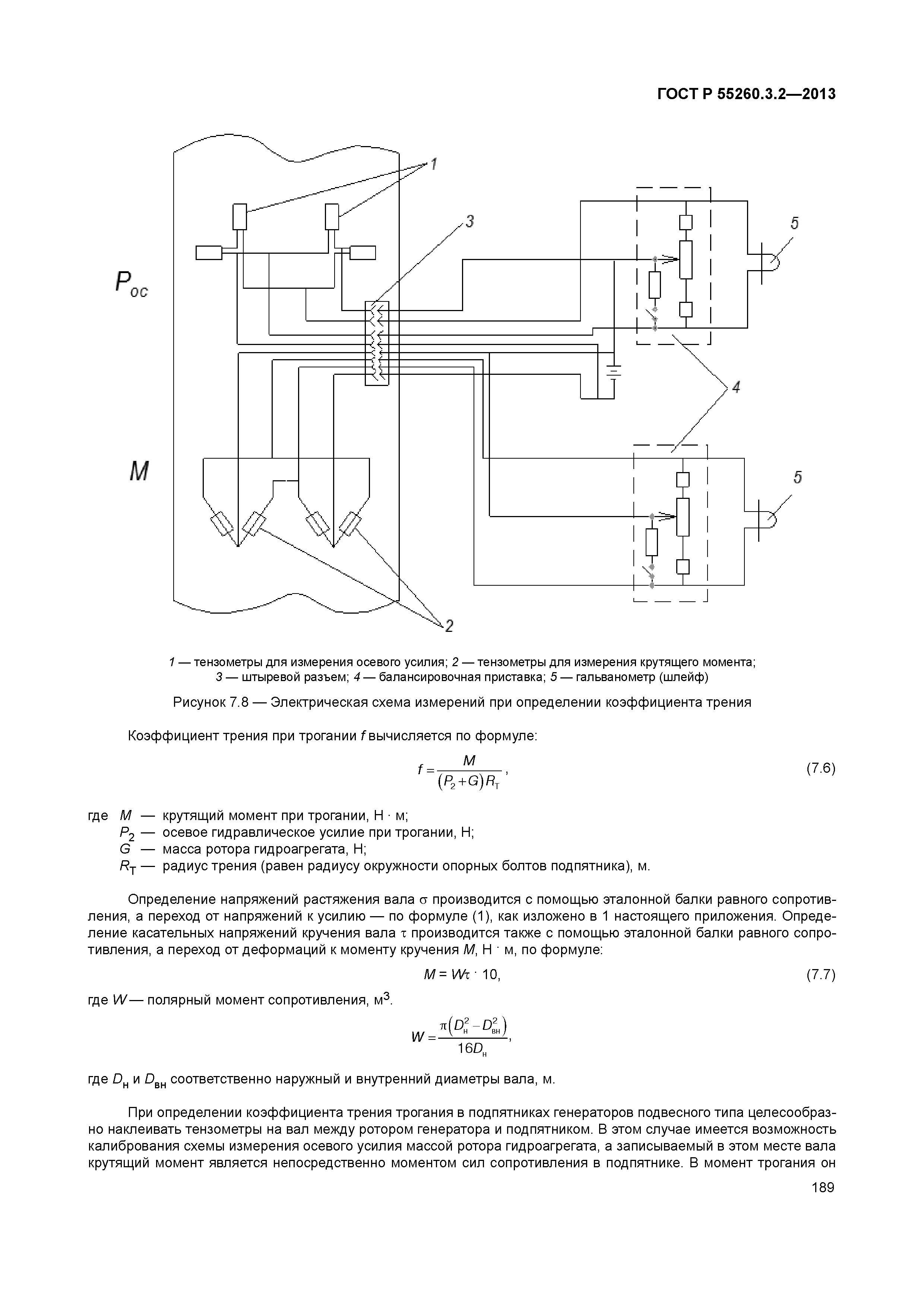

Приложение 7 (обязательное) Методические указания по контролю за состоянием подпятников вертикальных гидроагрегатов

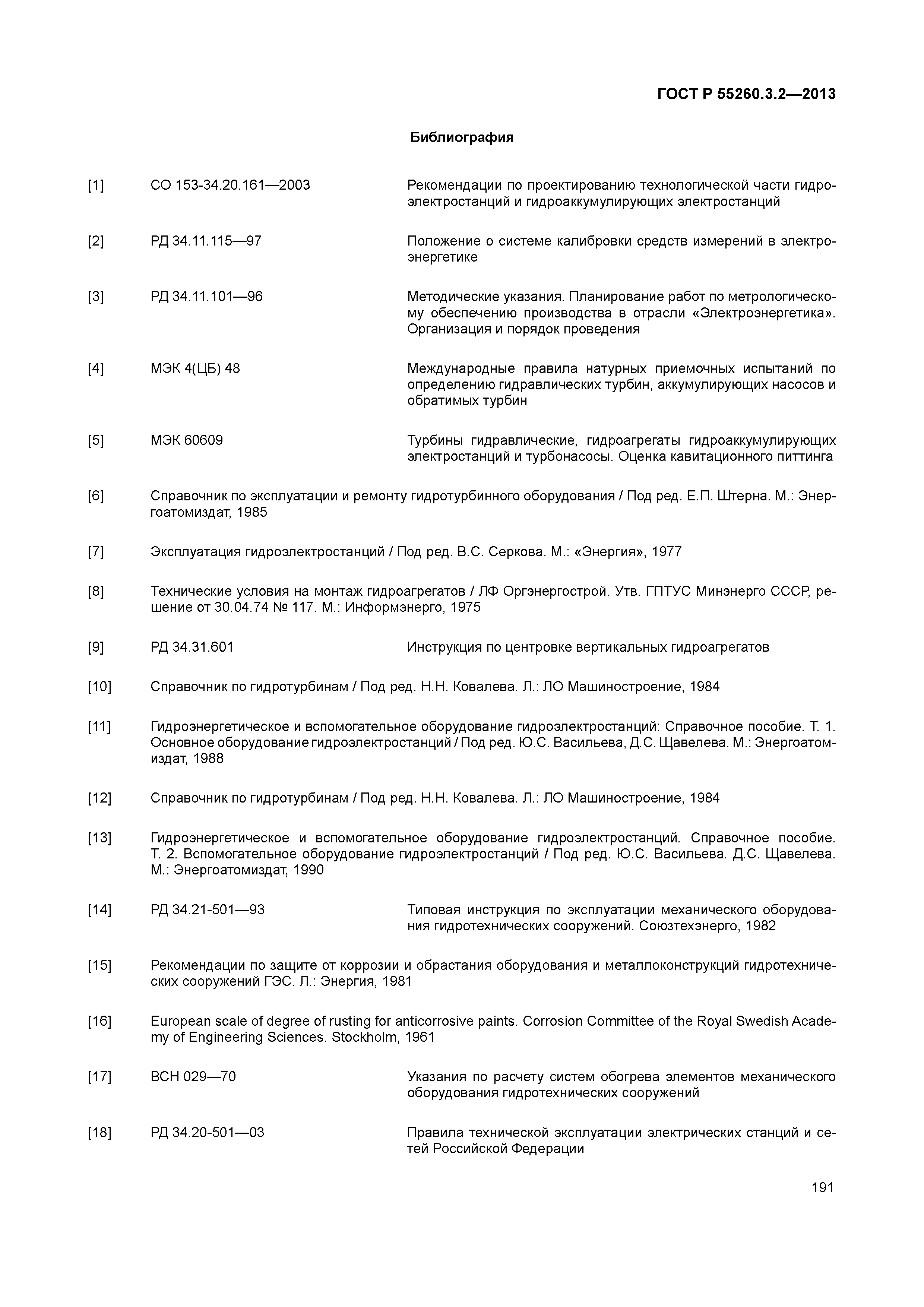

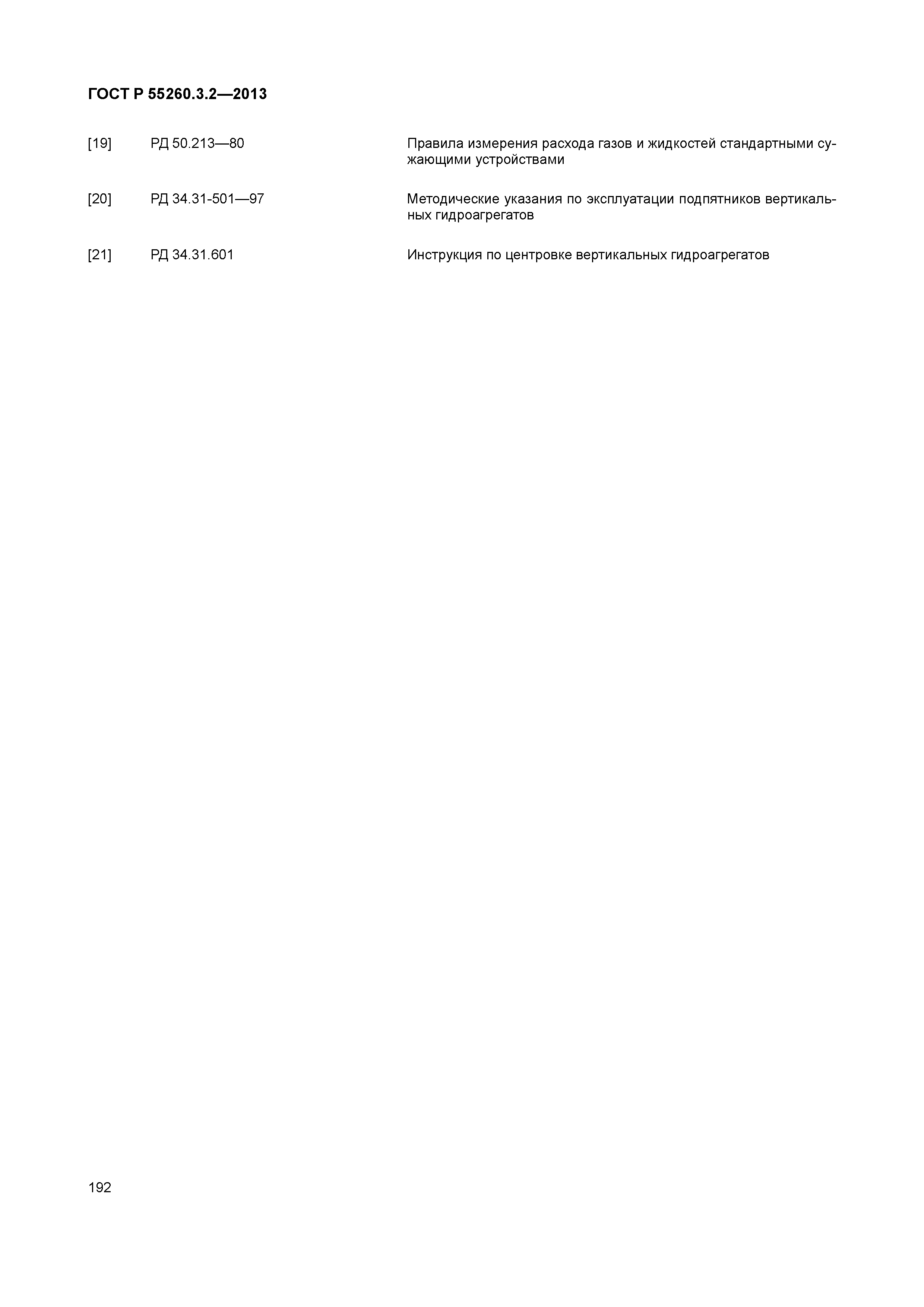

Библиография

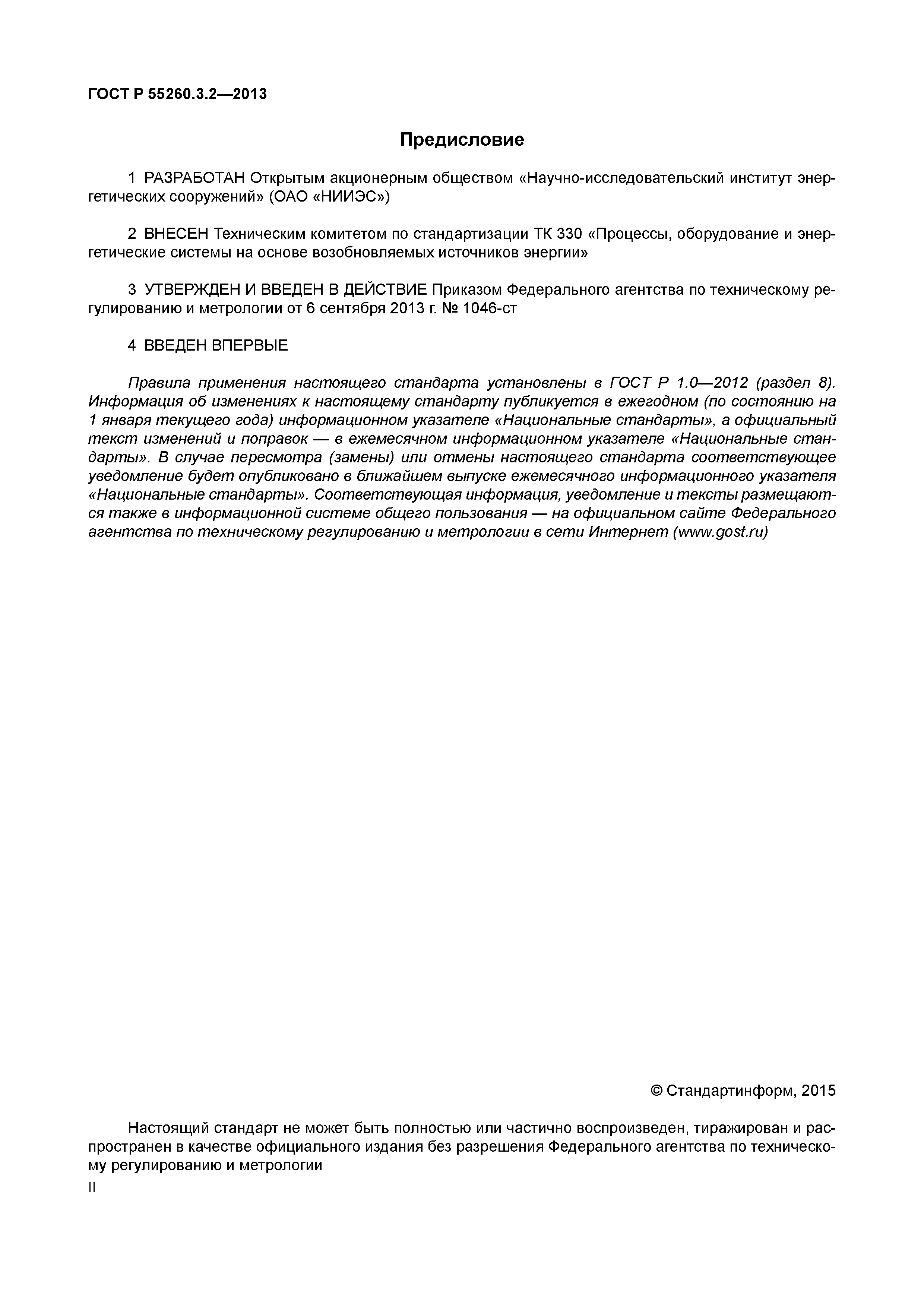

Разработан: ОАО НИИЭС
Утверждён:06.09.2013 Федеральное агентство по техническому регулированию и метрологии (1046-ст)
Издан: Стандартинформ (2015 г. )
Расположен в:Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гидроэнергетика Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гидроэнергетика Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Энергетика и теплотехника
Нормативные ссылки:
