Скачать Типовой проект 3584тм Альбом IX. Техническое водоснабжение синхронных компенсаторов

Дата актуализации: 10.08.2017

Типовой проект 3584тм

Альбом IX. Техническое водоснабжение синхронных компенсаторов

Обозначение:	Типовой проект 3584тм
Обозначение англ:	3584тм
Статус:	действует
Название рус.:	Альбом IX. Техническое водоснабжение синхронных компенсаторов
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

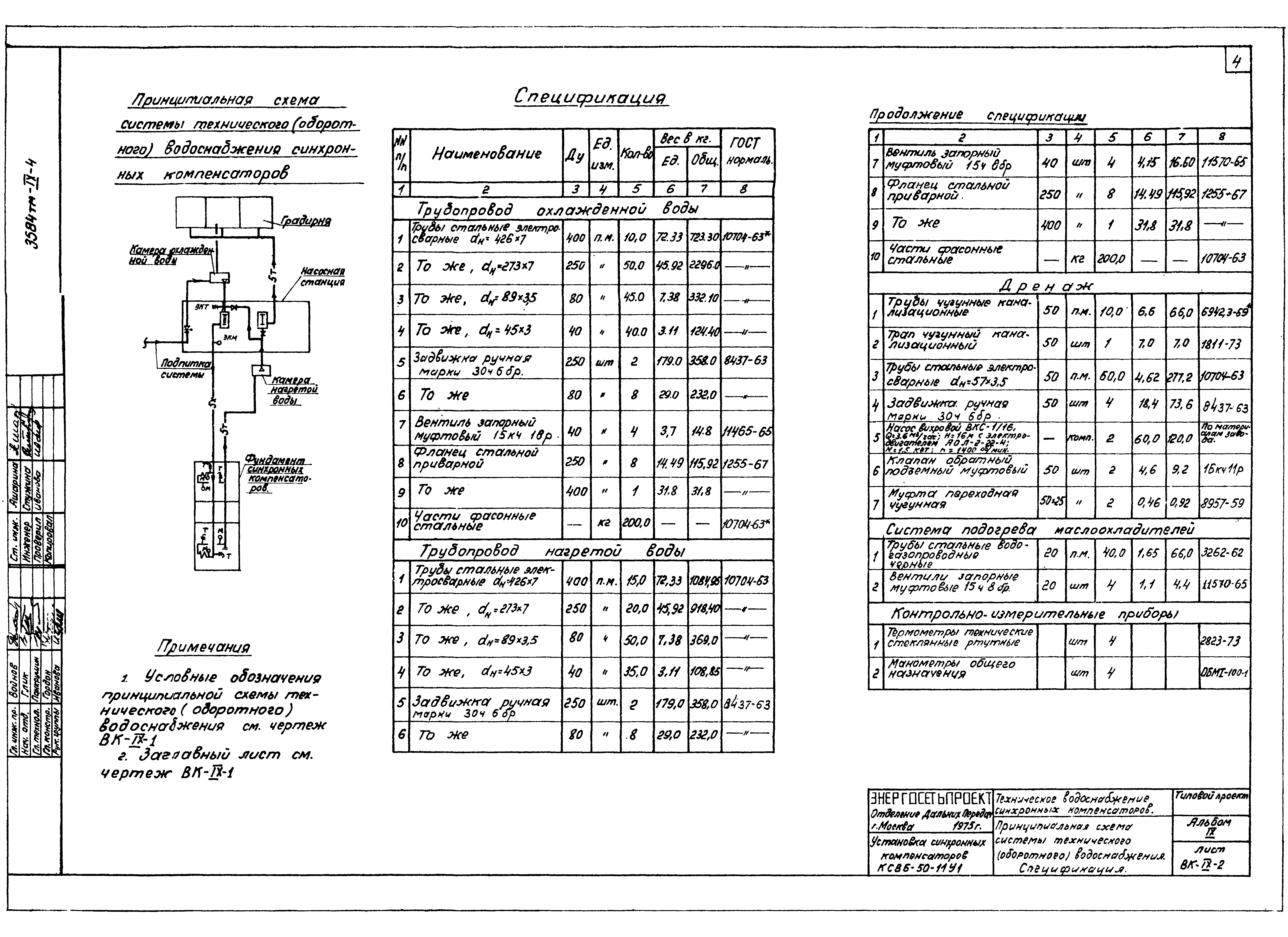

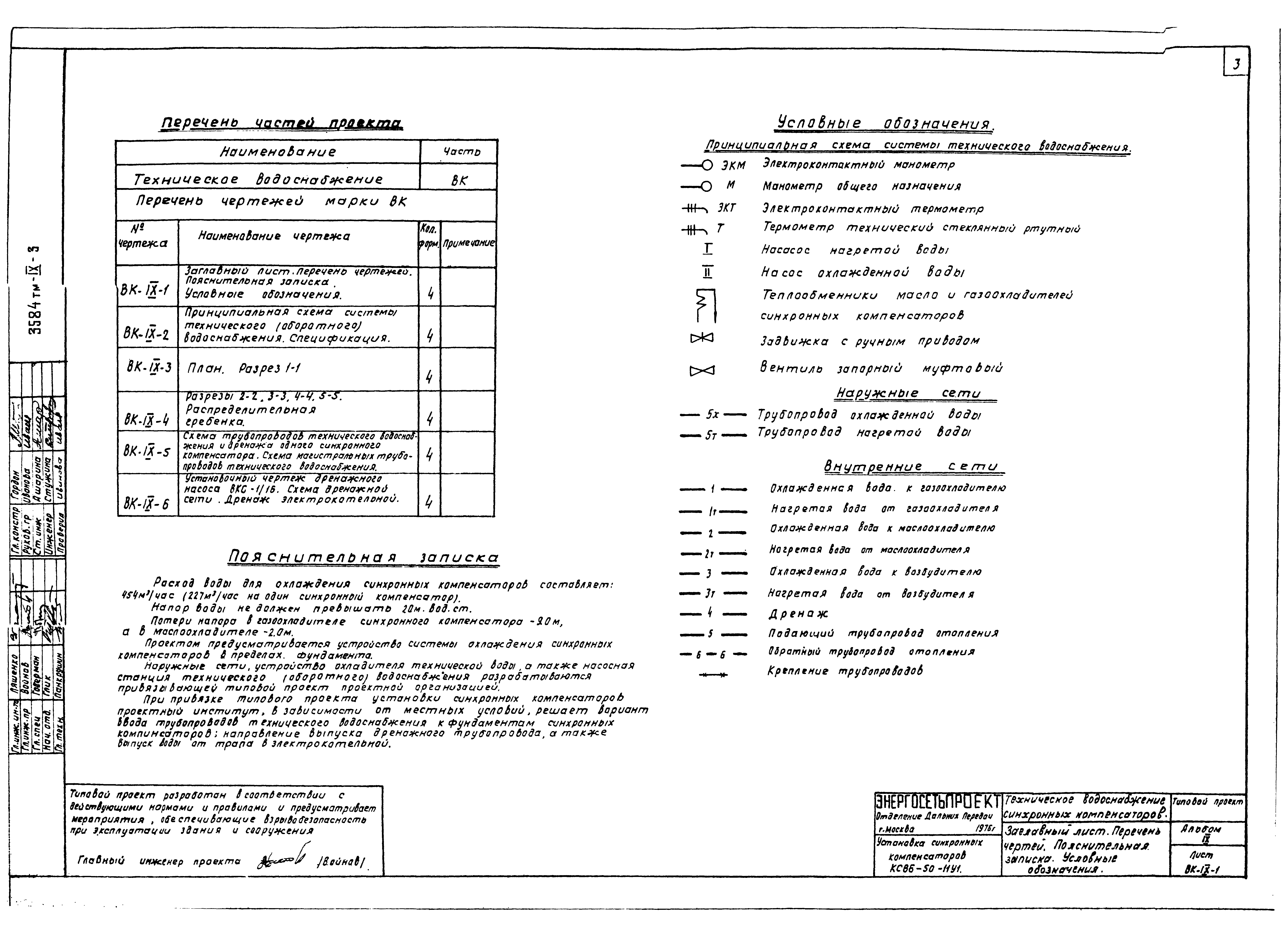

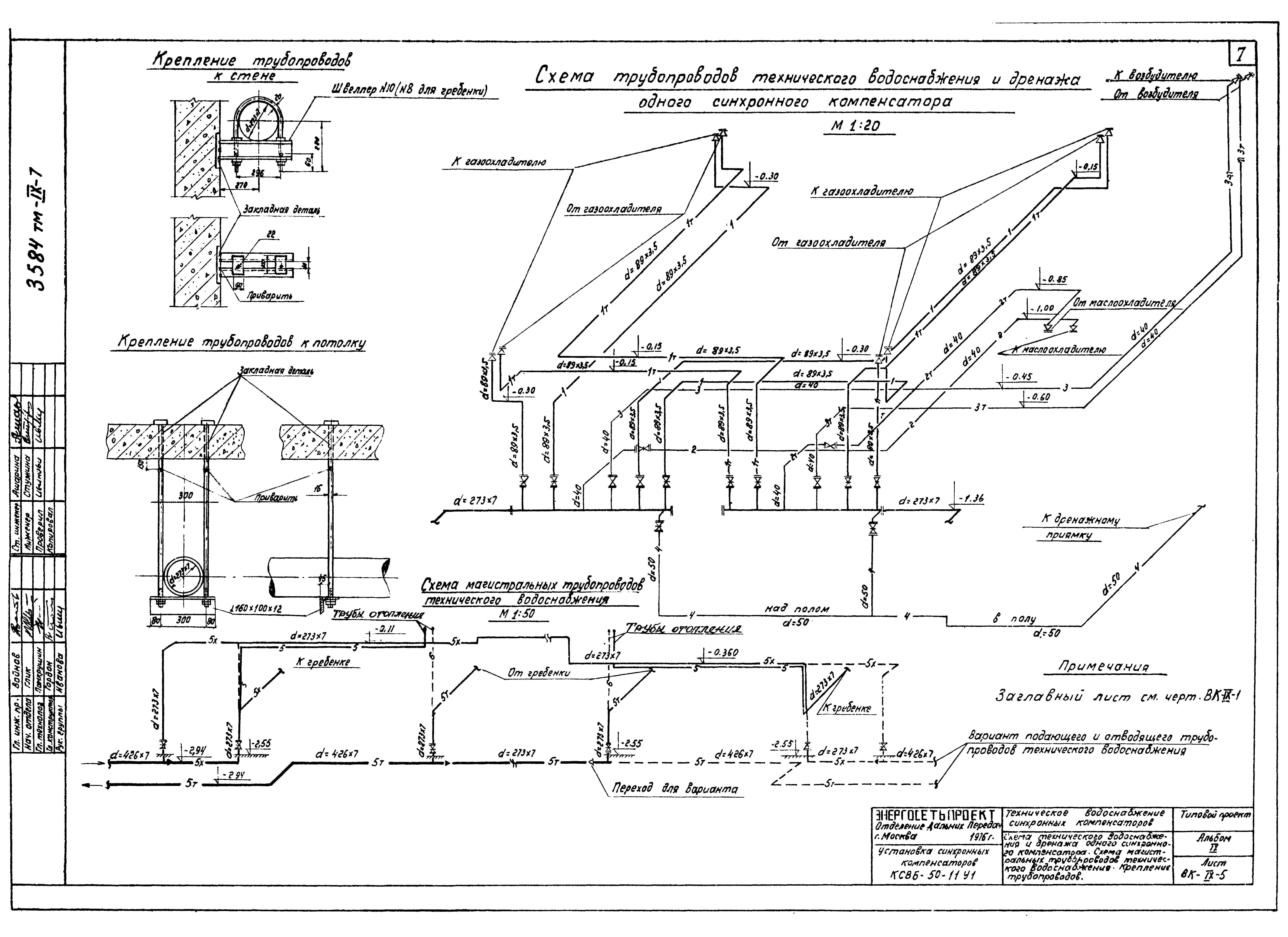

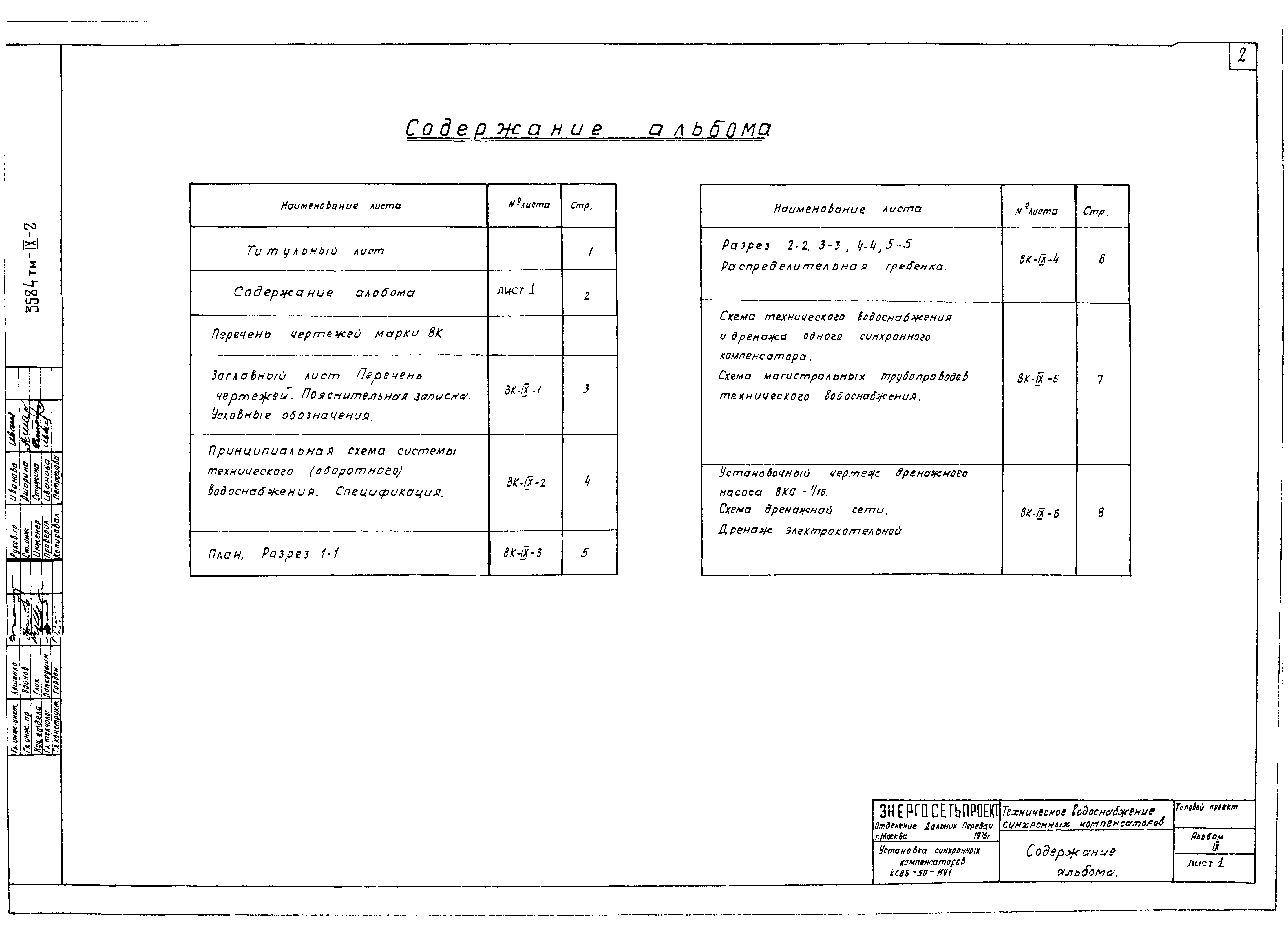

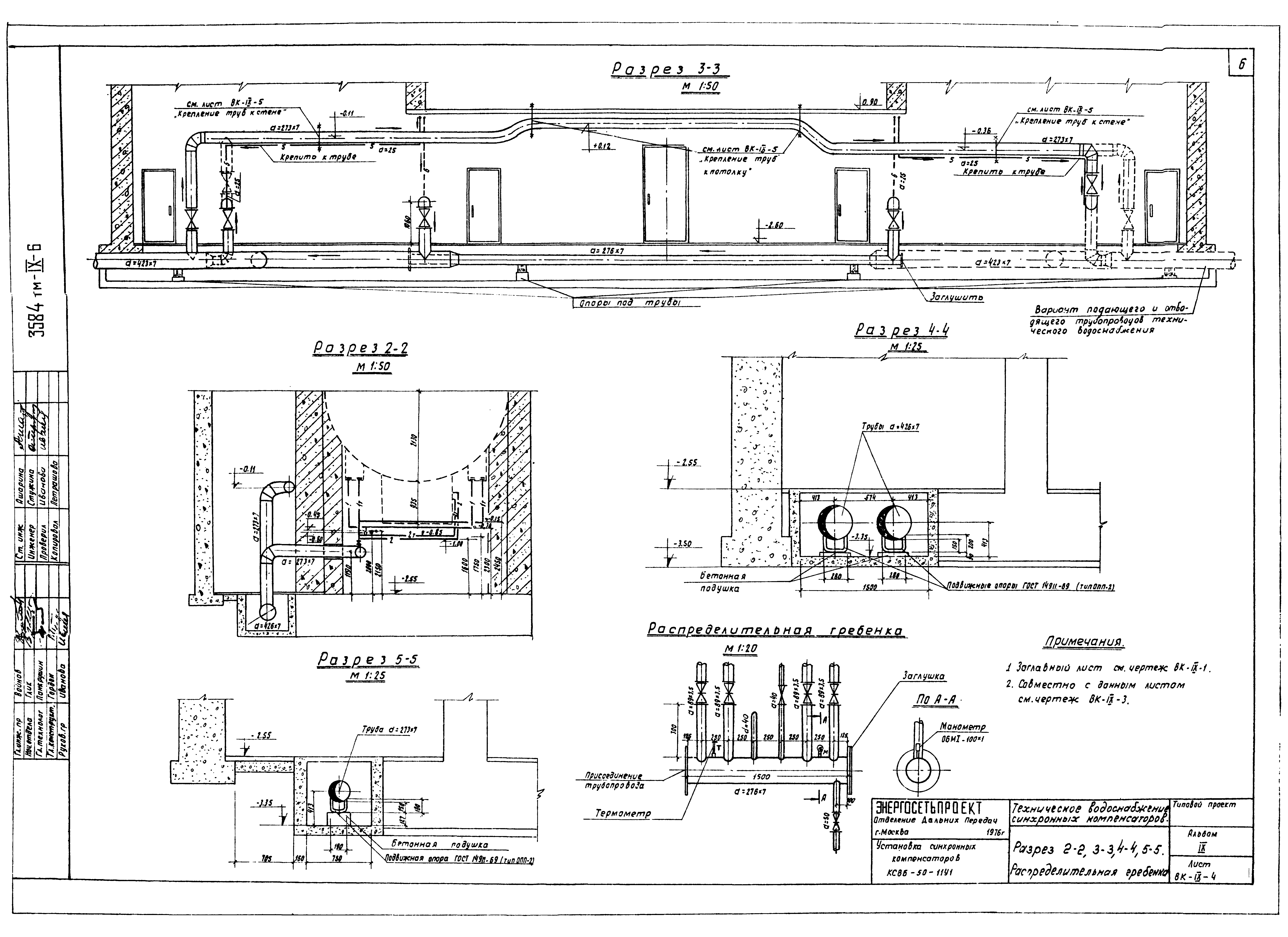

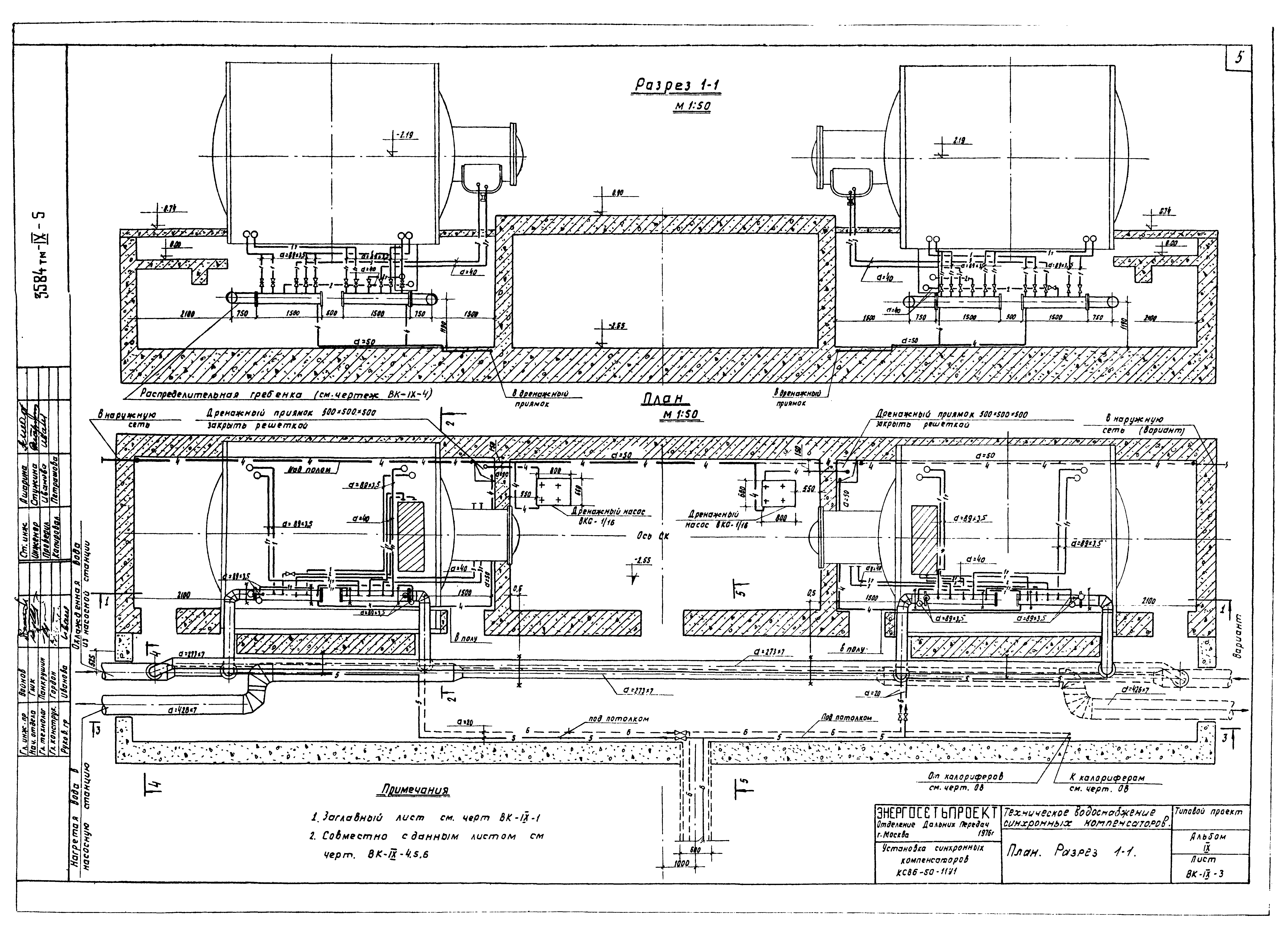

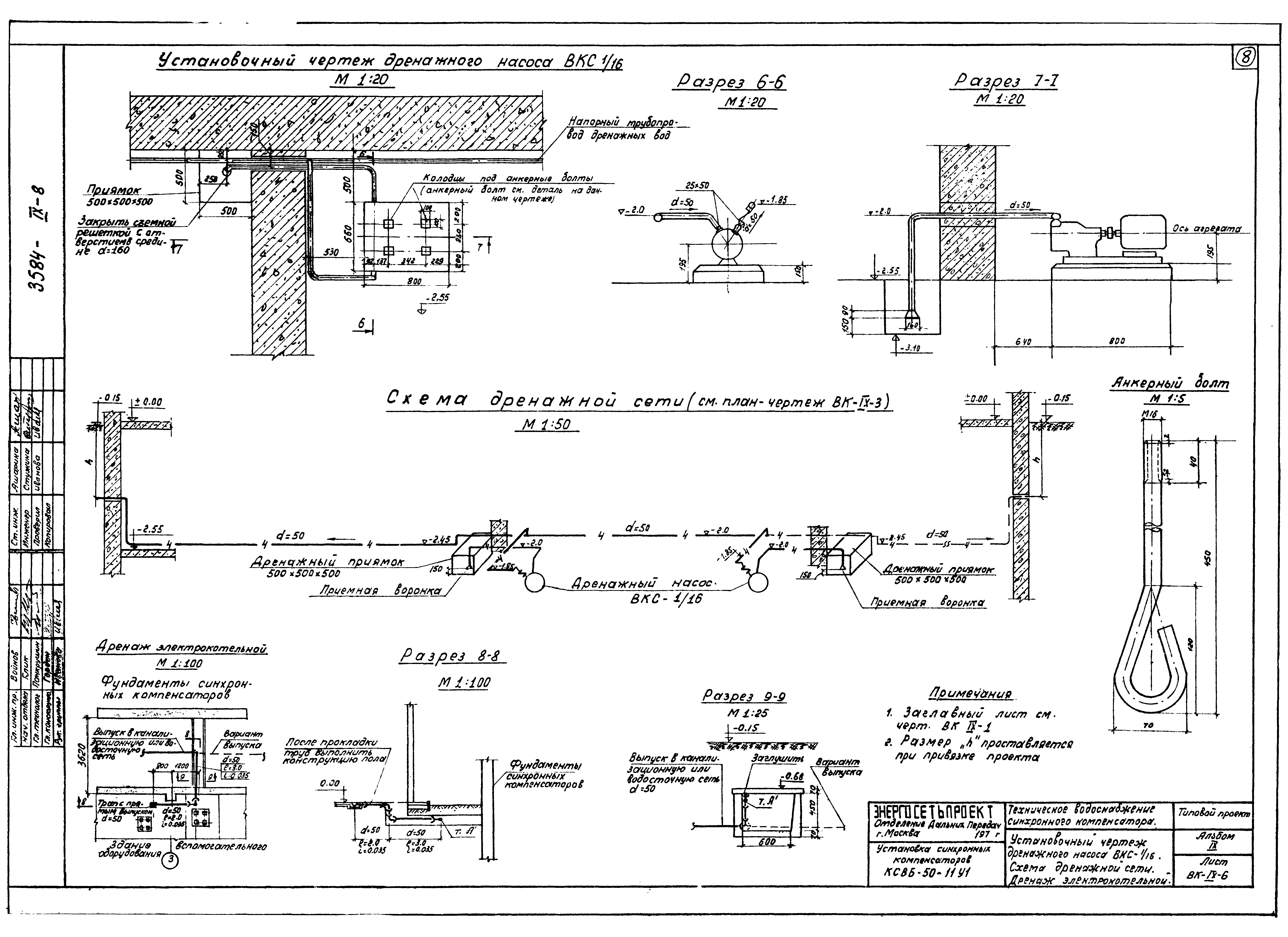

Оглавление:	Содержание альбома Чертежи основного комплекта марки ВК    Заглавный лист. Перечень чертежей. Пояснительная записка. Условные обозначения    Принципиальная схема системы технического (оборотного) водоснабжения. Спецификация    План. Разрез 1-1    Разрез 2-2, 3-3, 4-4, 5-5. Распределительная гребенка    Схема технического водоснабжения и дренажа одного синхронного компенсатора. Схема магистральных трубопроводов технического водоснабжения    Установочный чертеж дренажного насоса ВКС-1/16. Схема дренажной сети. Дренаж электрокотельной
Разработан:	Энергосетьпроект Минэнерго СССР
Утверждён:	20.08.1976 Энергосетьпроект (Energosetproject 138)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Схемы электрические для подстанций и линий электропередачи
