Типовой проект 407-3-229

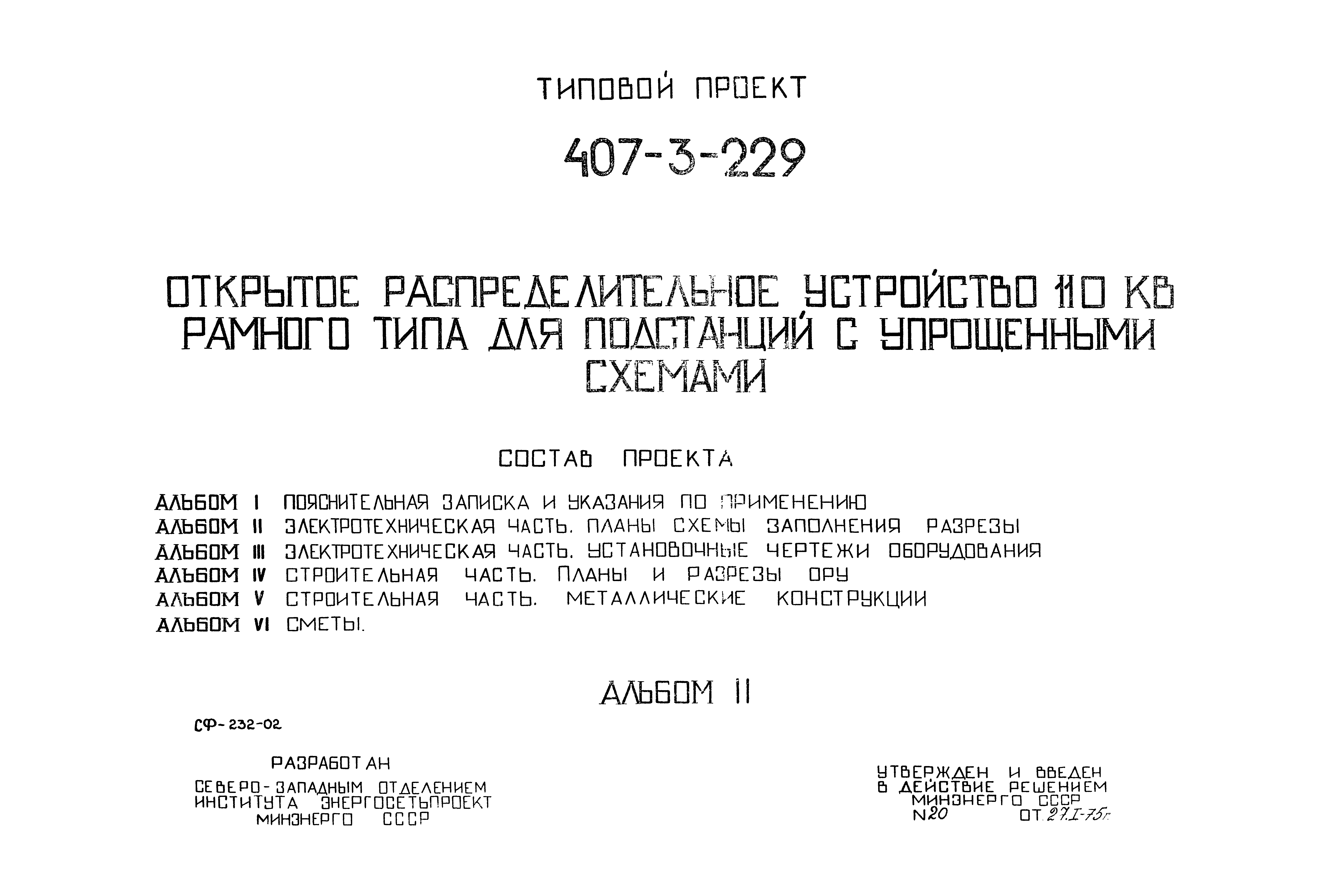

Альбом II. Электротехническая часть. Планы. Схемы заполнения. Разрезы

Обозначение: Типовой проект 407-3-229
Обозначение англ: 407-3-229
Статус:действует
Название рус.:Альбом II. Электротехническая часть. Планы. Схемы заполнения. Разрезы
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

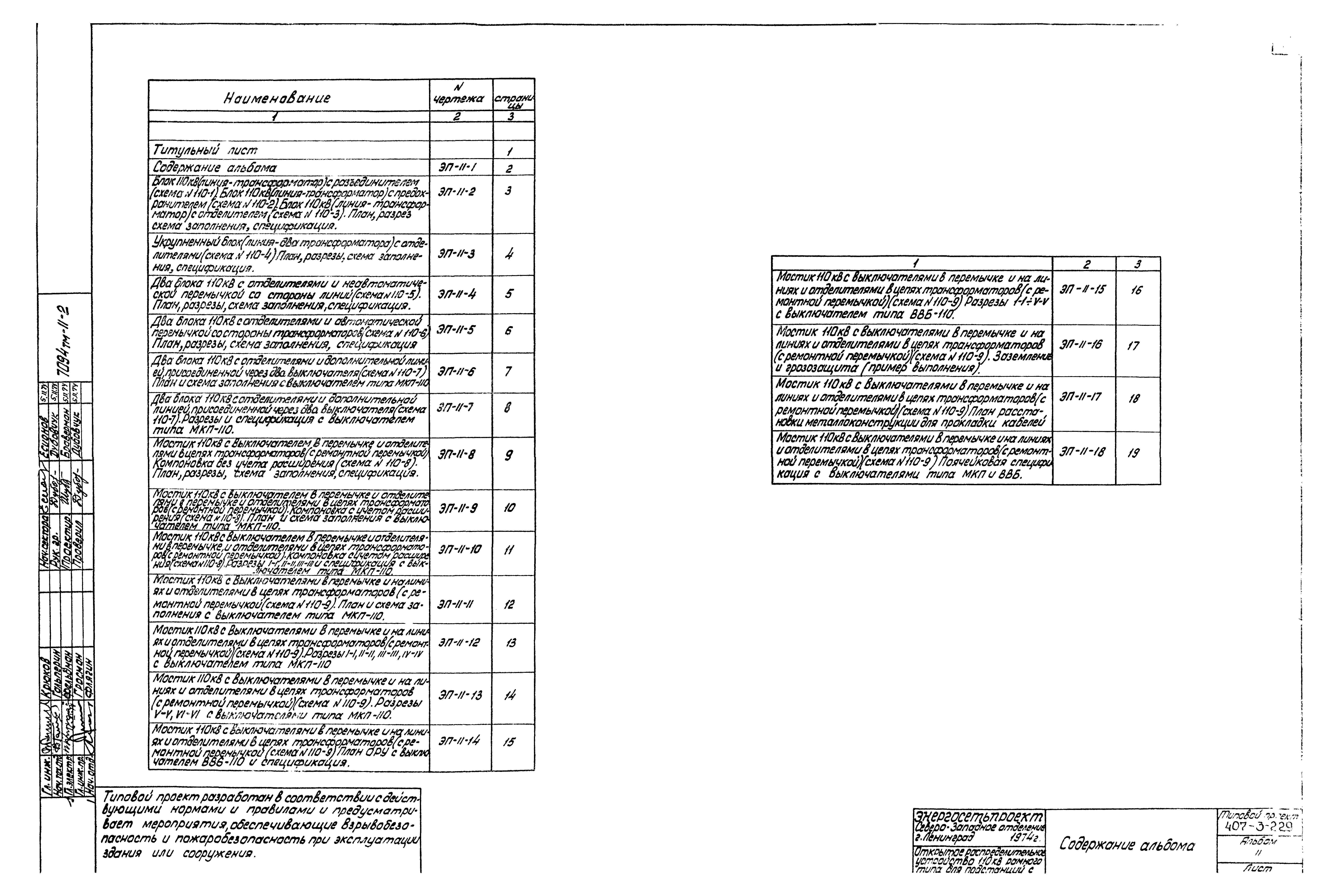

Оглавление:Содержание альбома

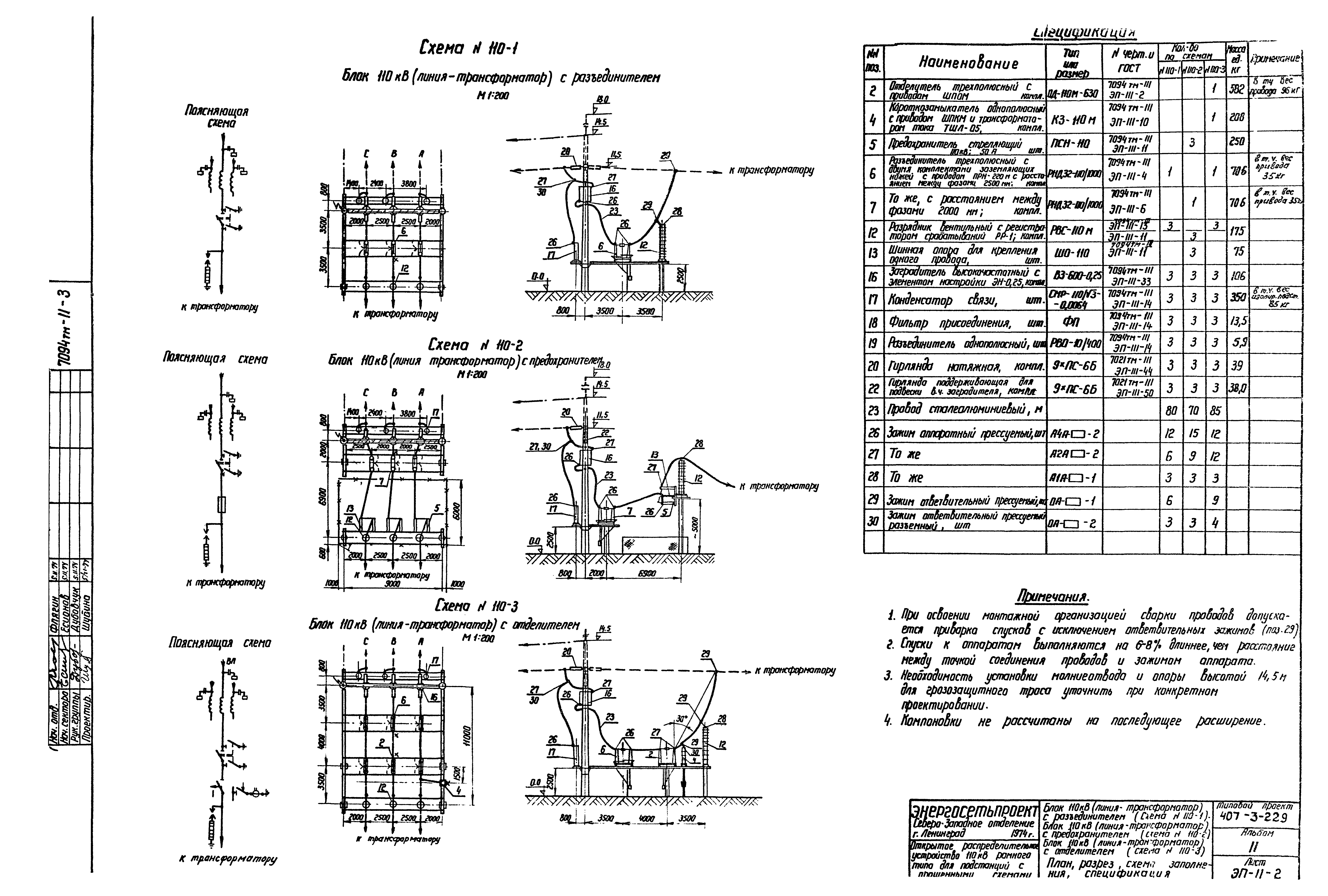

Блок 110 кВ (линия-трансформатор) с разъединителем (схема №110-1). Блок 110 кВ (линия-трансформатор) с предохранителем (схема №110-2). Блок 110 кВ (линия-трансформатор) с отделителем (схема №110-3). План, разрез, схема заполнения, спецификация

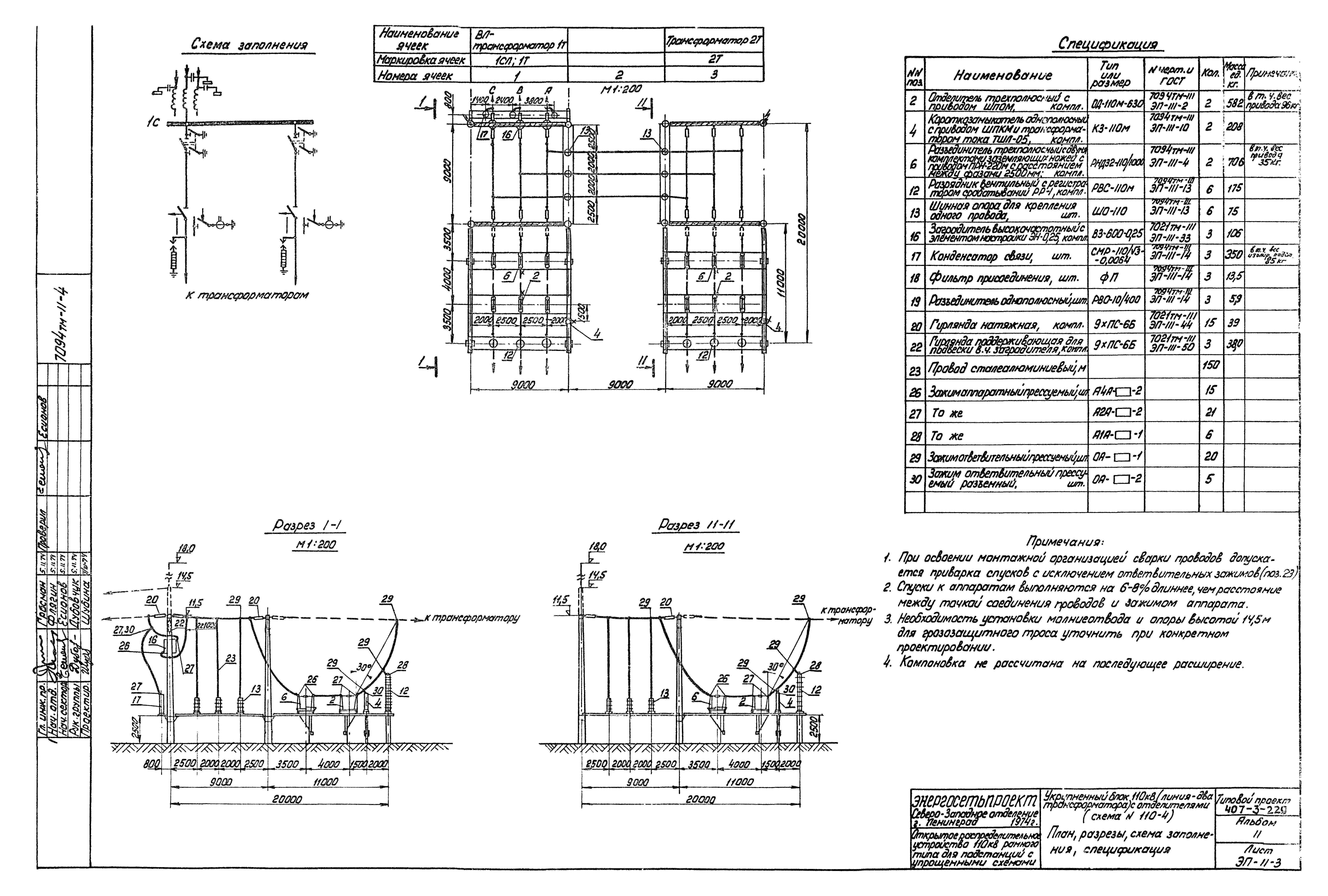

Укрупненный блок (линия - два трансформатора) с отделителями (схема №110-4). План, разрезы, схема заполнения, спецификация

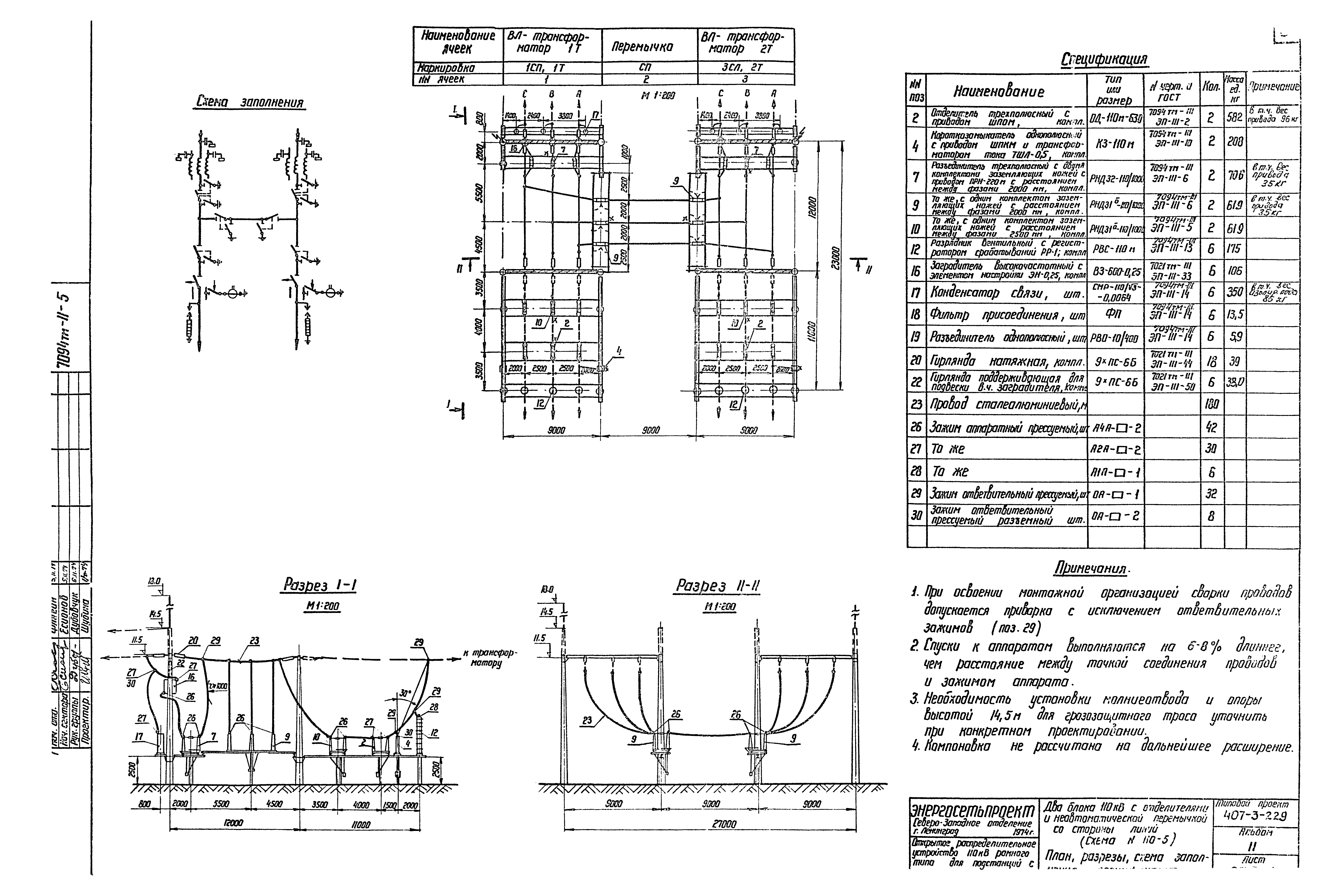

Два блока 110 кВ с отделителями и неавтоматической перемычкой со стороны линий (схема №110-5). План, разрезы, схема заполнения, спецификация

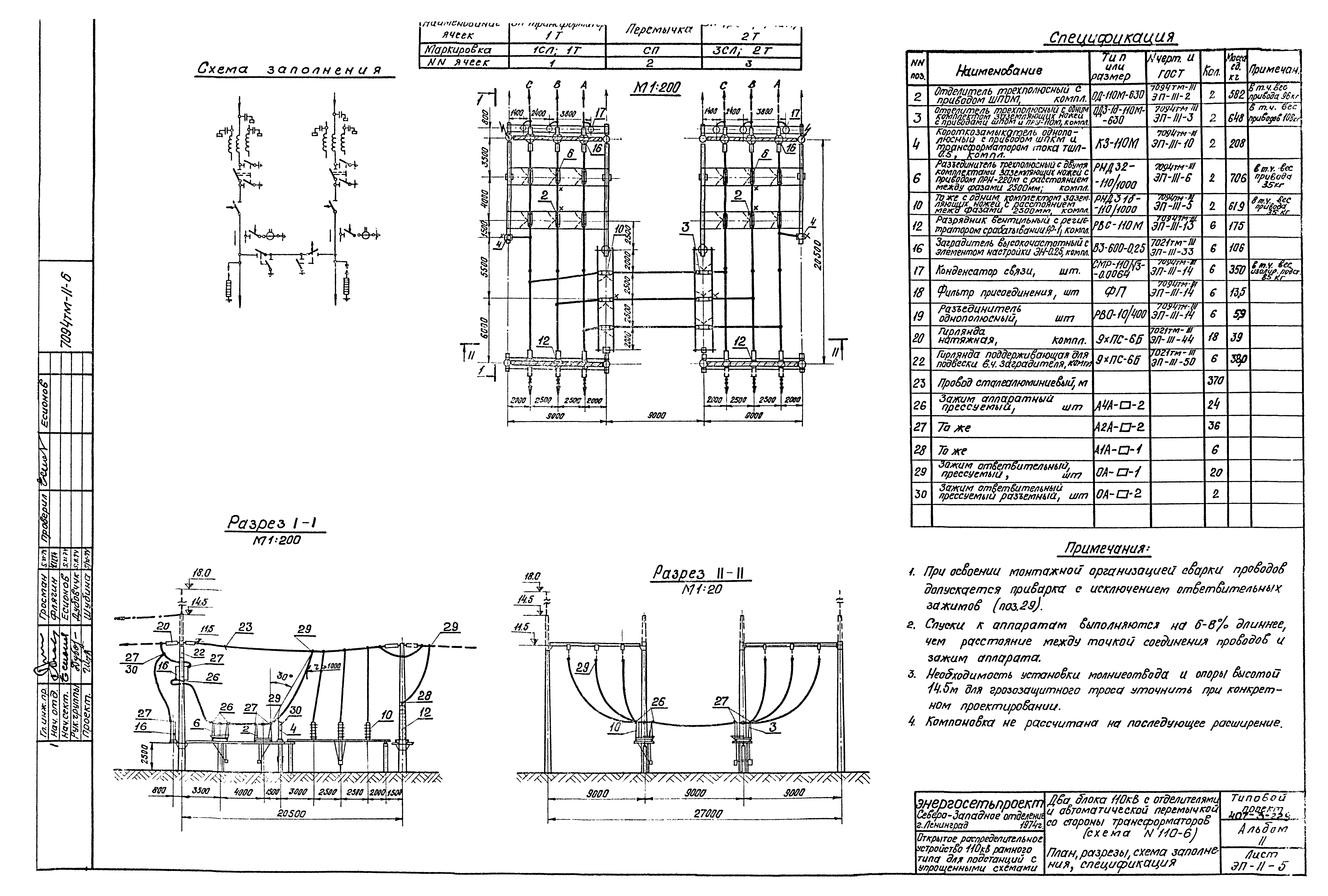

Два блока 110 кВ с отделителями и автоматической перемычкой со стороны трансформаторов (схема №110-6). План, разрезы, схема заполнения, спецификация

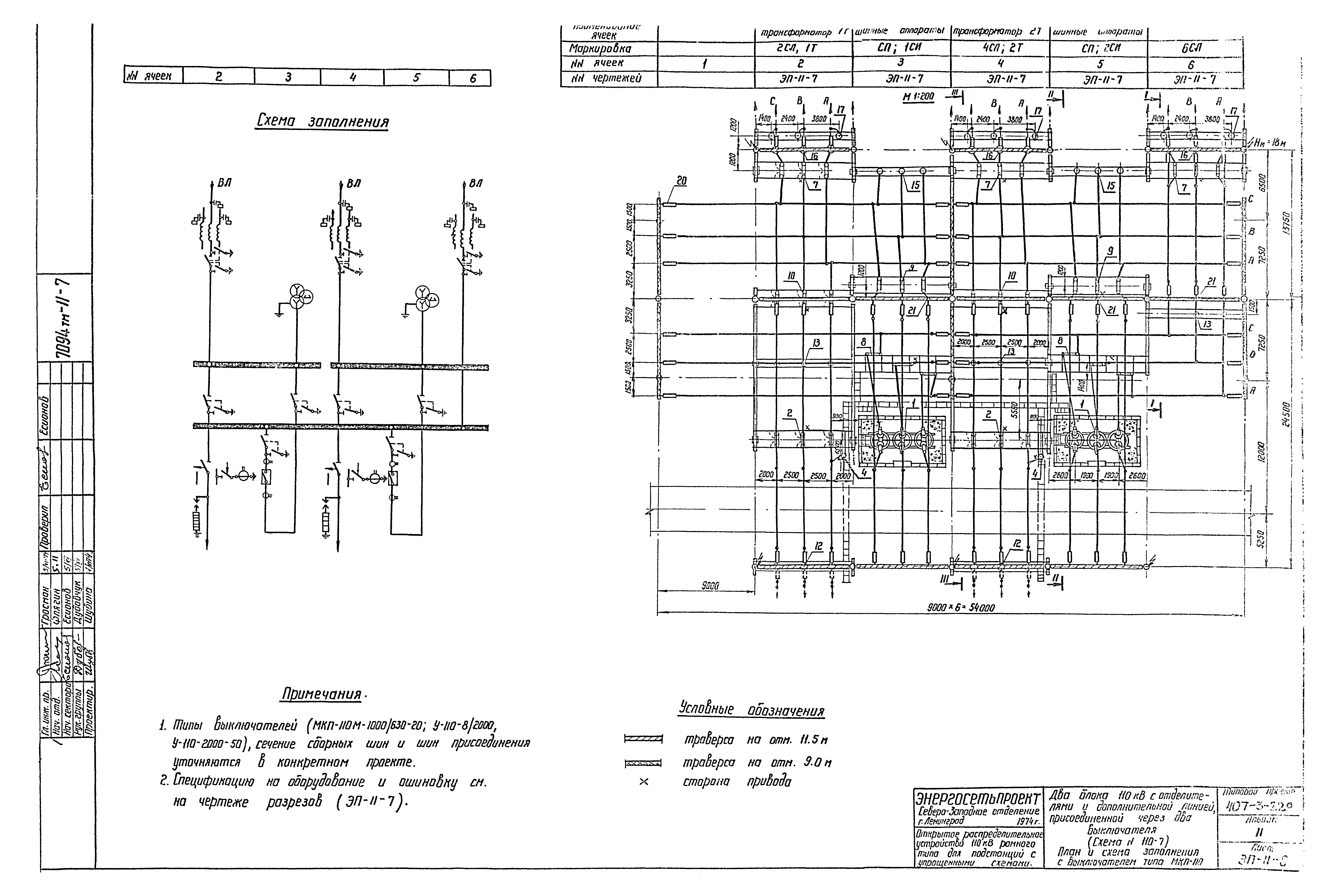

Два блока 110 кВ с отделителями и дополнительной линией, присоединенной через два выключателя (схема №110-7). План и схема заполнения с выключателем типа МКП-110

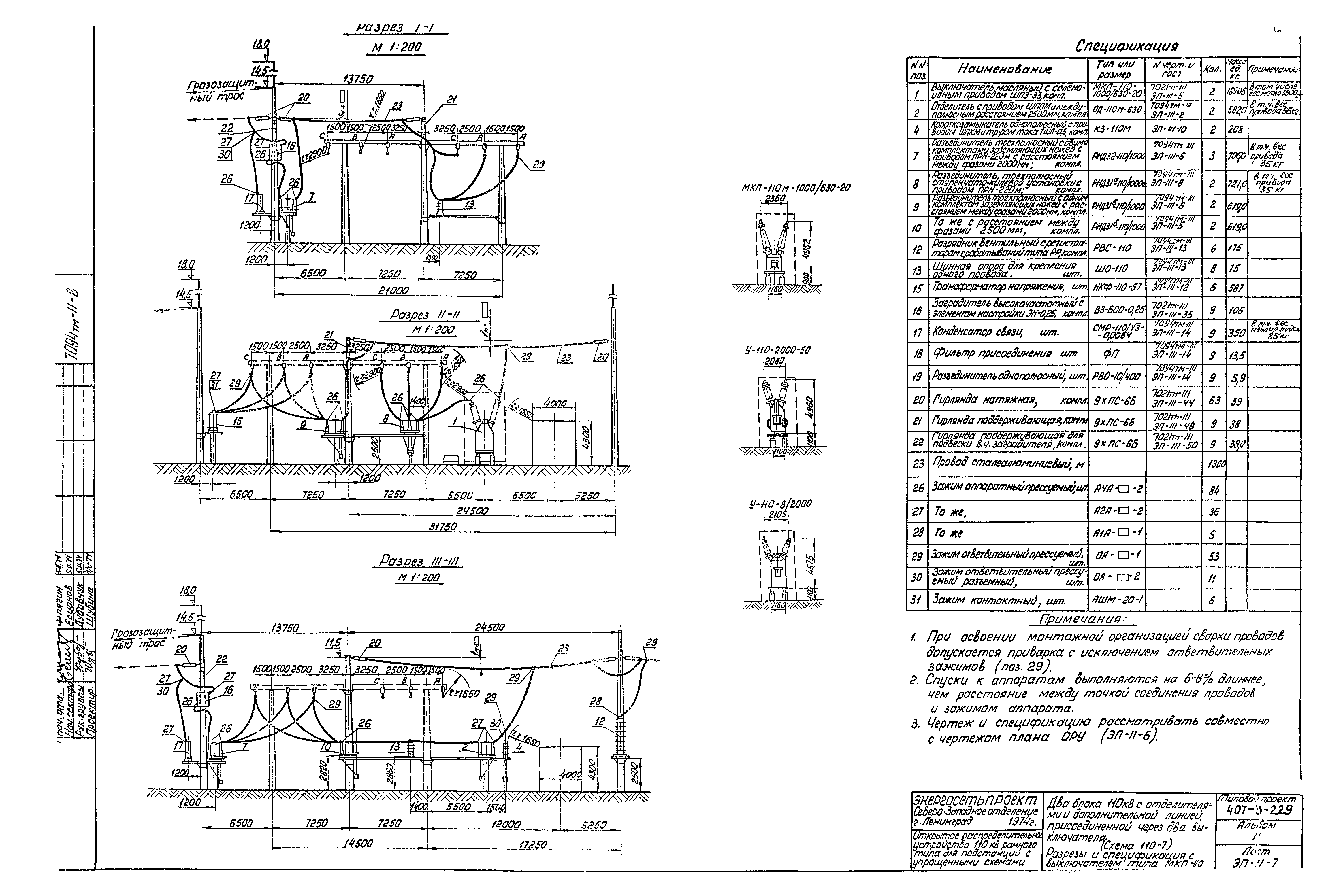

Два блока 110 кВ с отделителями и дополнительной линией, присоединенной через два выключателя (схема №110-7). Разрезы и спецификация с выключателем типа МКП-110

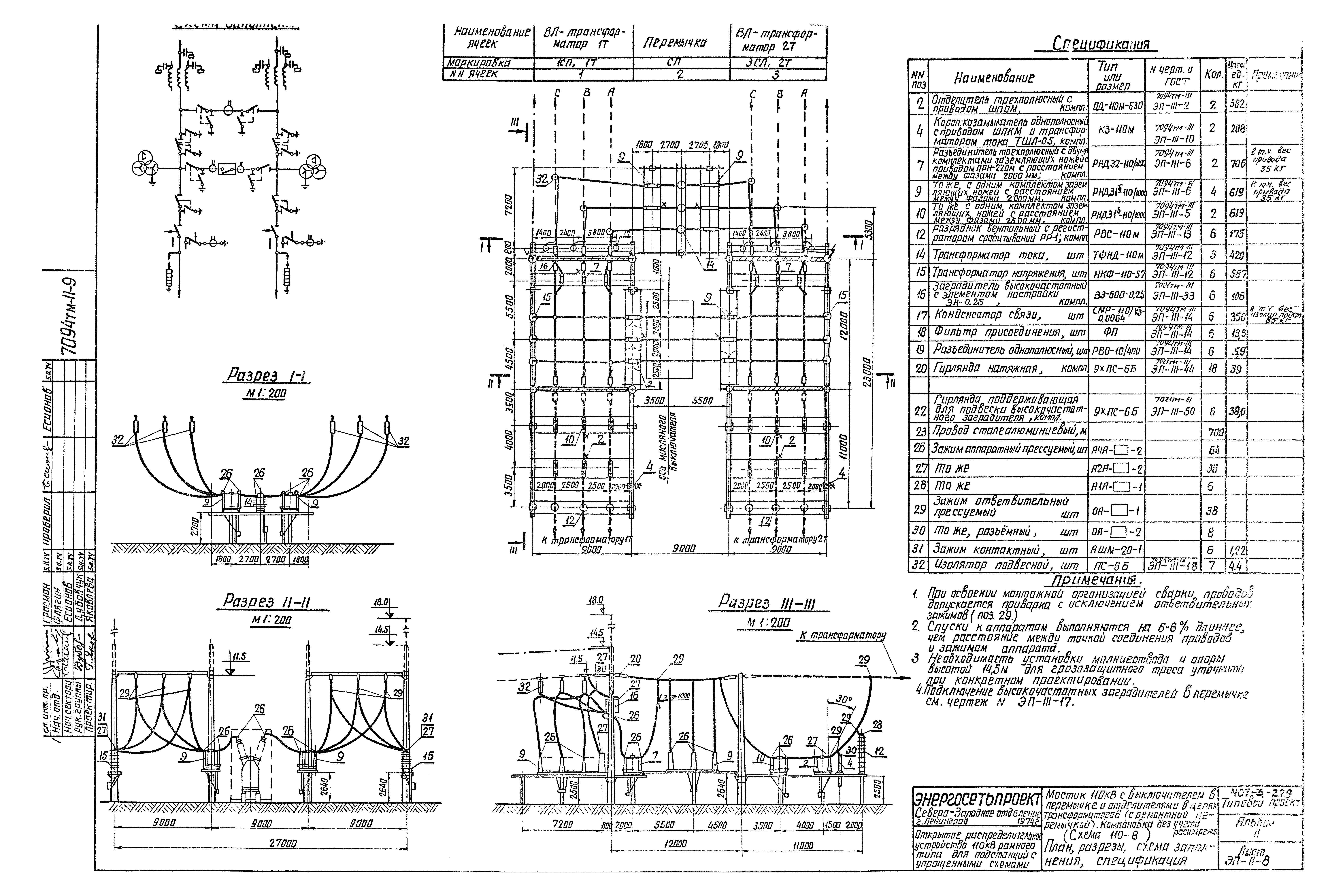

Мостик 110 кВ с выключателем в перемычке и отделителями в цепях трансформаторов (с ремонтной перемычкой). Компоновка без учета расширения (схема №110-8). План, разрезы, схема заполнения, спецификация
Мостик 110 кВ с выключателем в перемычке и отделителями в цепях трансформаторов (с ремонтной перемычкой). Компоновка с учетом расширения (схема №110-8). План и схема заполнения с выключателем типа МКП-110

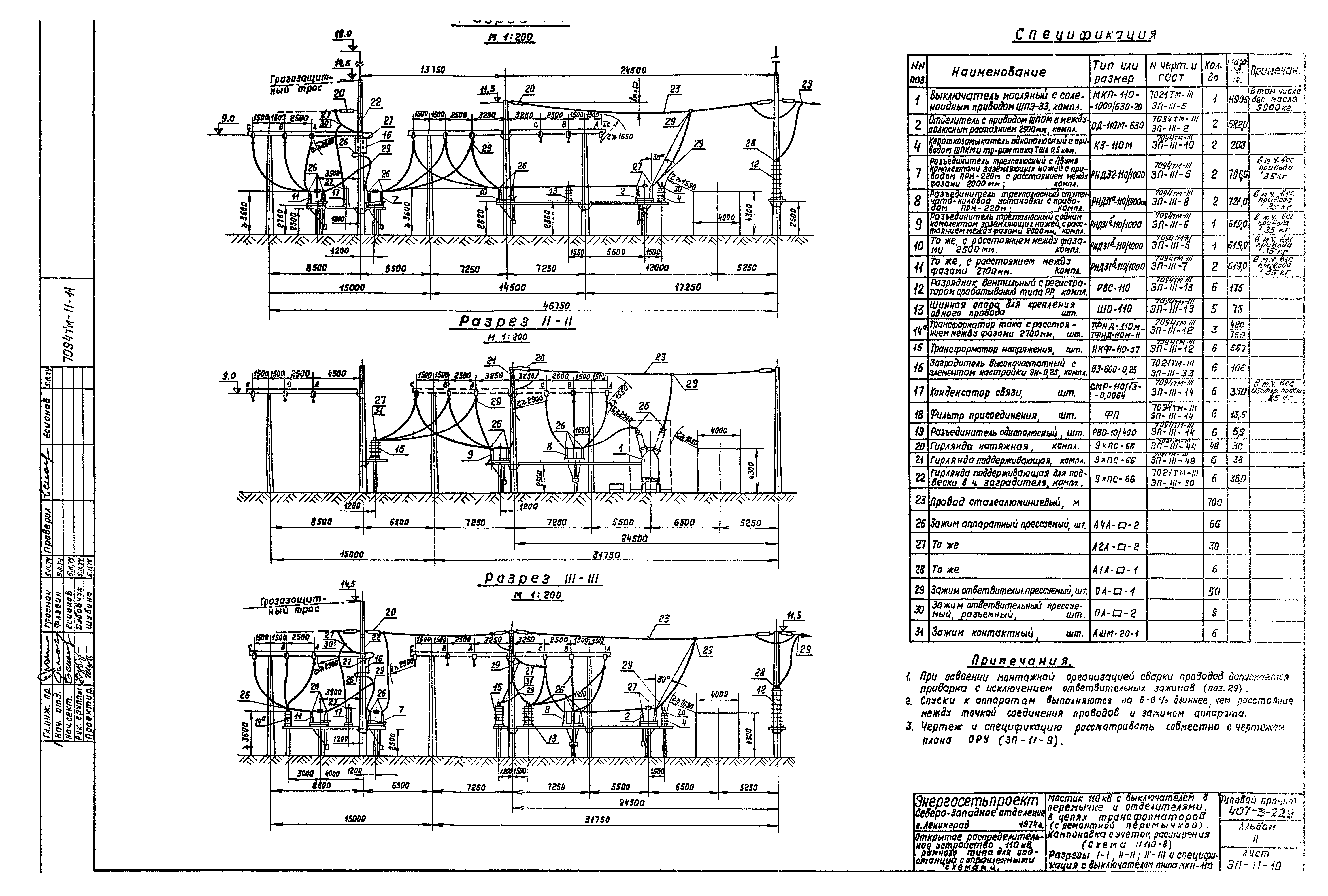

Мостик 110 кВ с выключателем в перемычке и отделителями в цепях трансформаторов (с ремонтной перемычкой). Компоновка с учетом расширения (схема №110-8). Разрезы I-I, II-II, III-III и спецификация с выключателем типа МКП-110

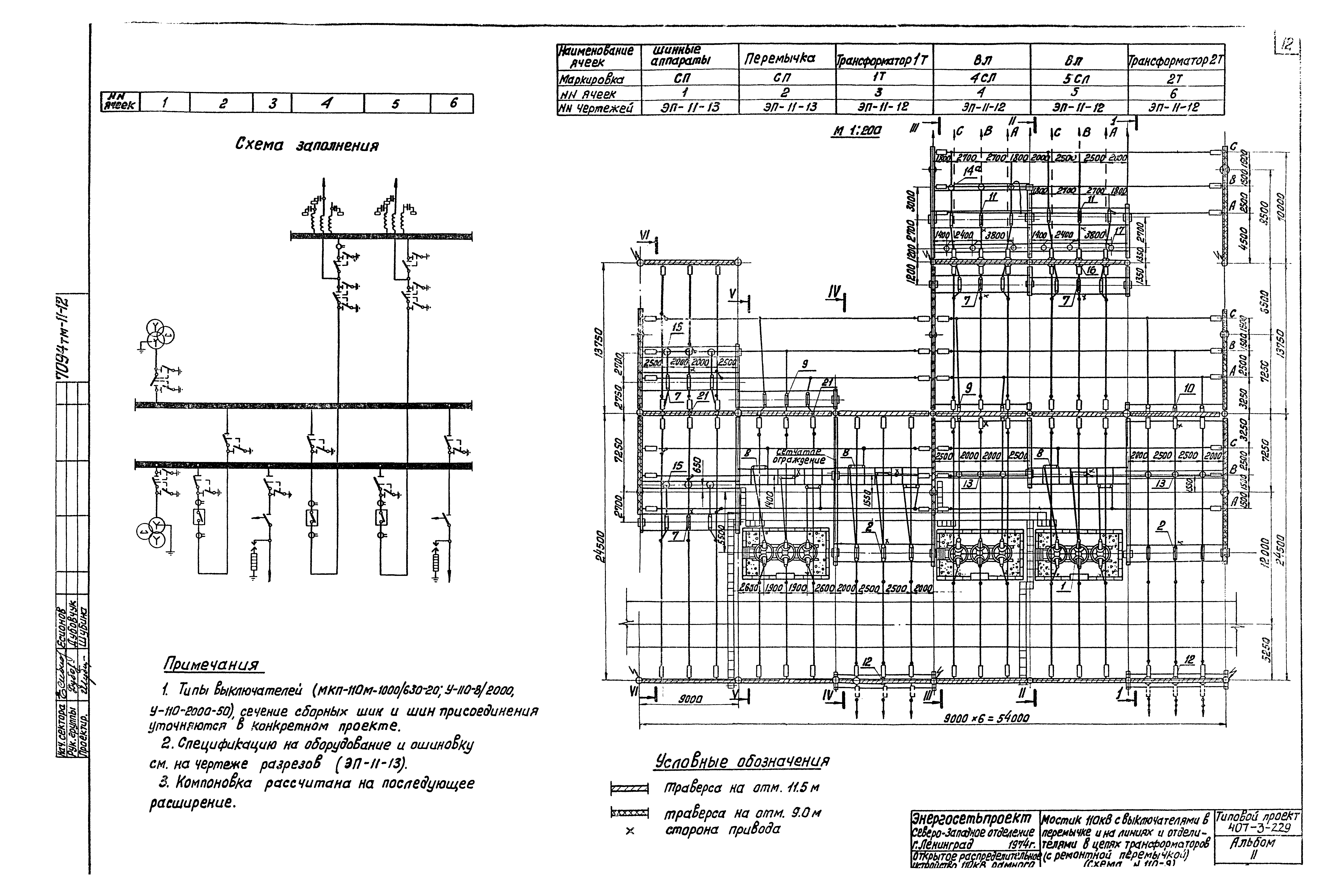

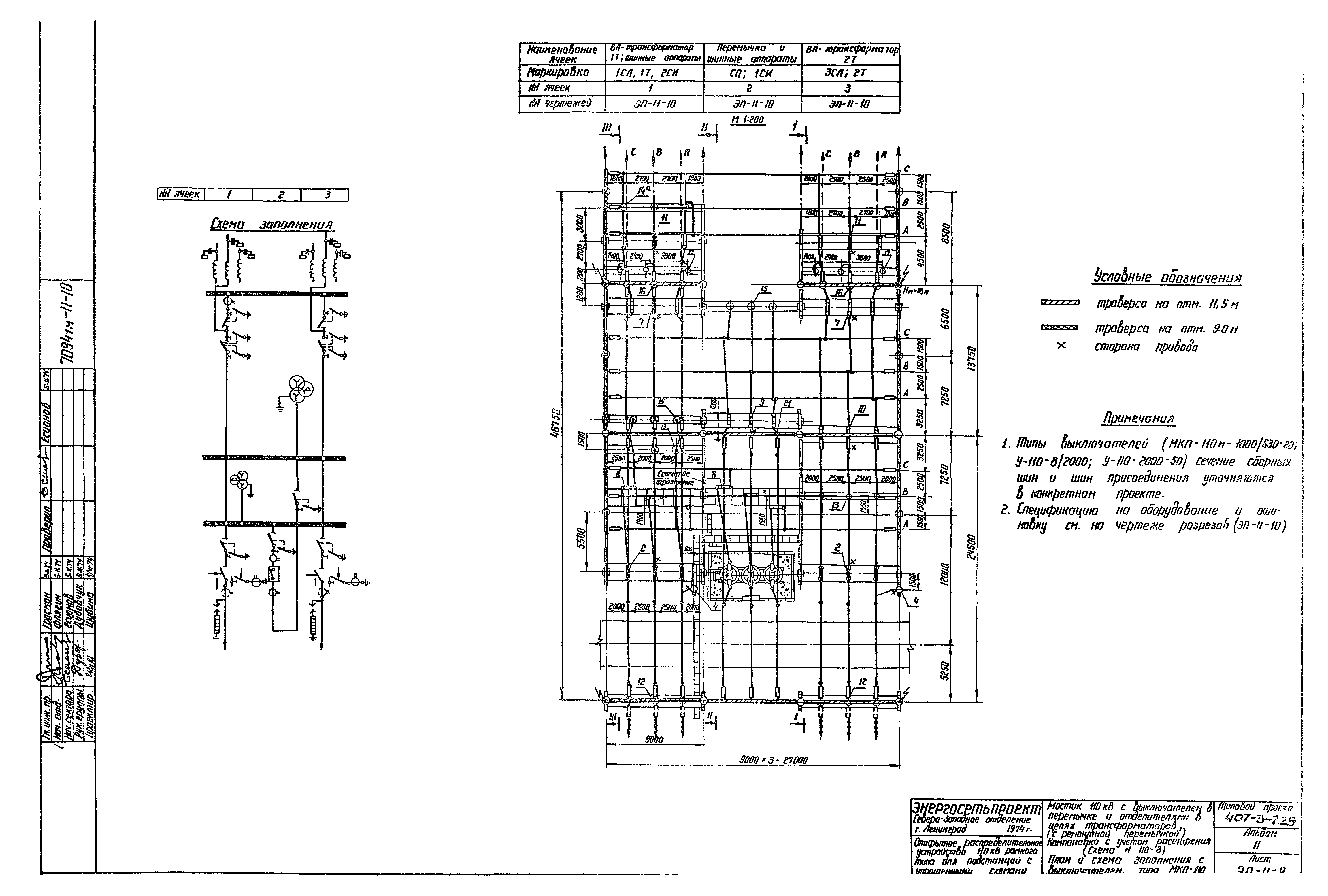

Мостик 110 кВ с выключателем в перемычке и на линиях и отделителями в цепях трансформаторов (с ремонтной перемычкой) (схема №110-9). План и схема заполнения с выключателем типа МКП-110
Мостик 110 кВ с выключателем в перемычке и на линиях и отделителями в цепях трансформаторов (с ремонтной перемычкой) (схема №110-9). Разрезы I-I, II-II, III-III, IV-IV с выключателем типа МКП-110

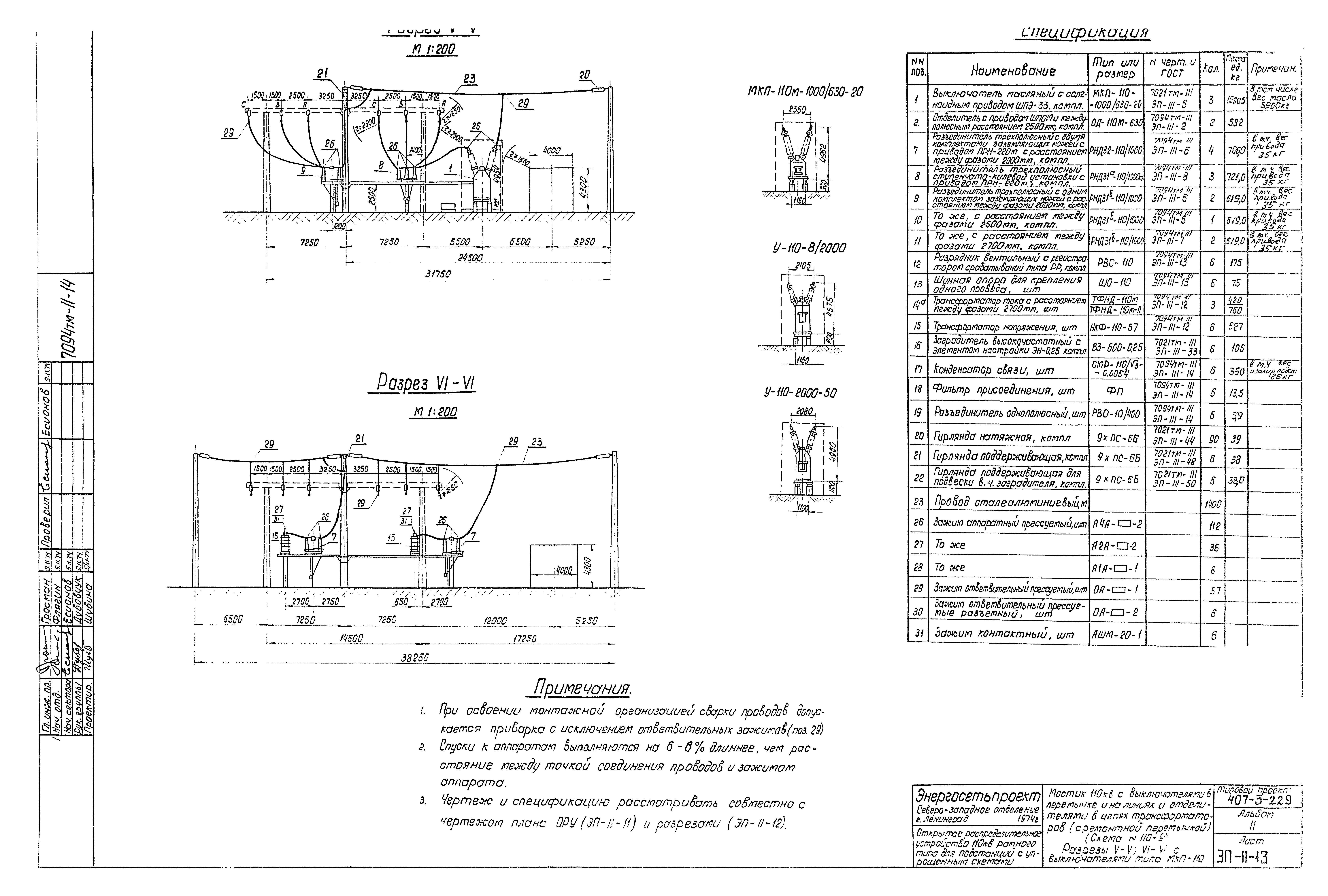

Мостик 110 кВ с выключателем в перемычке и на линиях и отделителями в цепях трансформаторов (с ремонтной перемычкой) (схема №110-9). Разрезы V-V, VI-VI с выключателем типа МКП-110

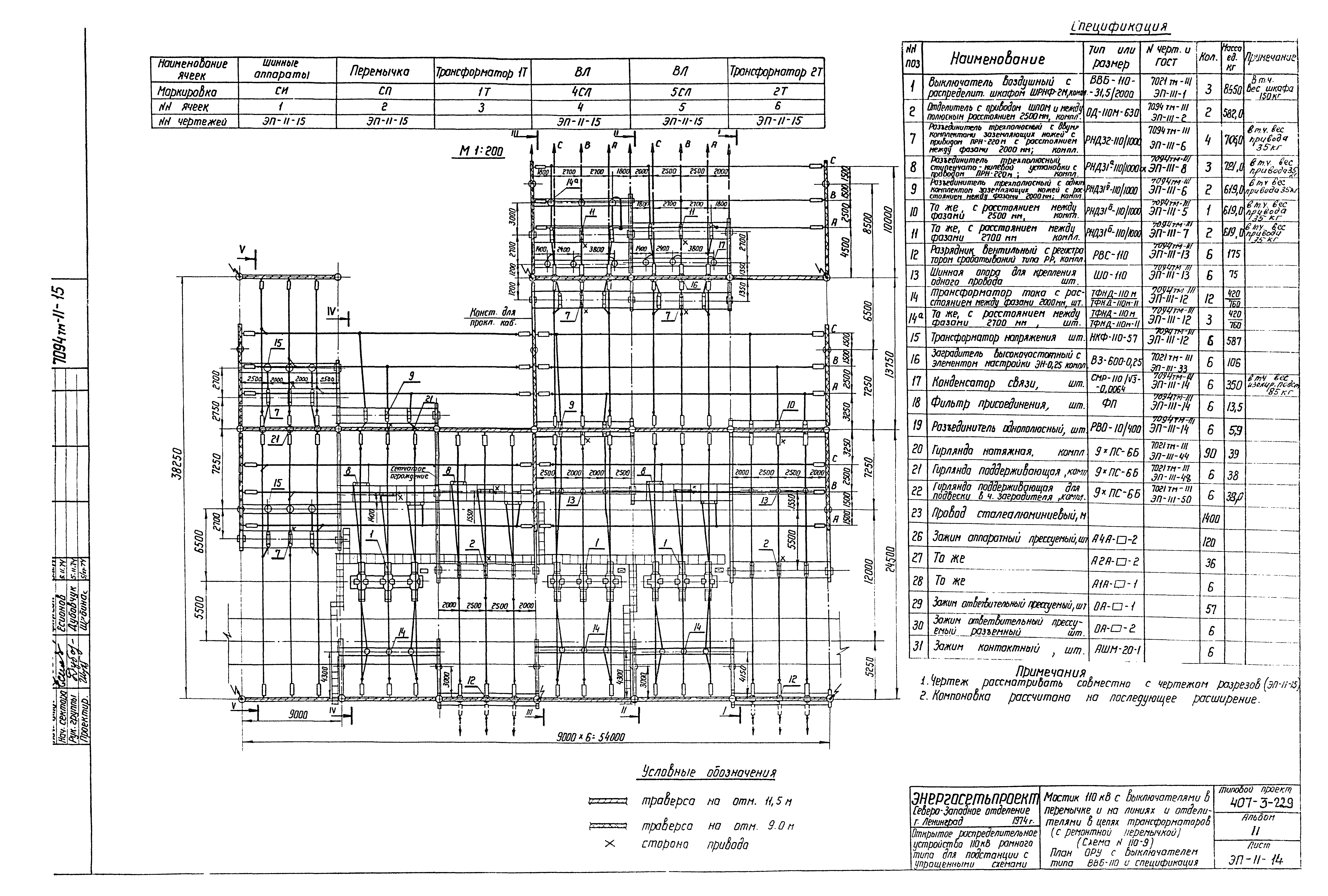

Мостик 110 кВ с выключателем в перемычке и на линиях и отделителями в цепях трансформаторов (с ремонтной перемычкой) (схема №110-9). План ОРУ с выключателем ВВ6-110 и спецификация

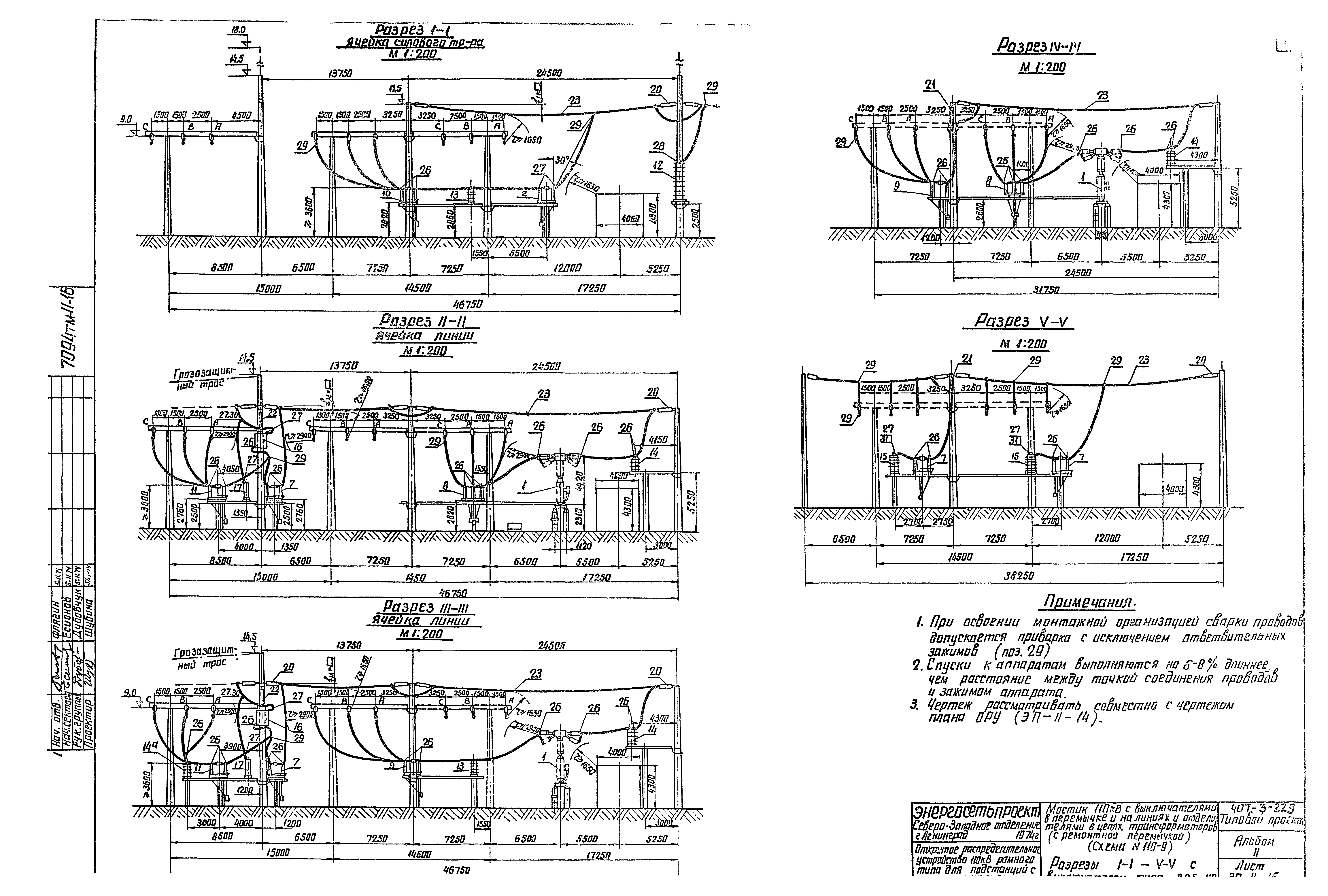

Мостик 110 кВ с выключателем в перемычке и на линиях и отделителями в цепях трансформаторов (с ремонтной перемычкой) (схема №110-9). Разрезы I-I - V-V с выключателем типа ВВБ-110

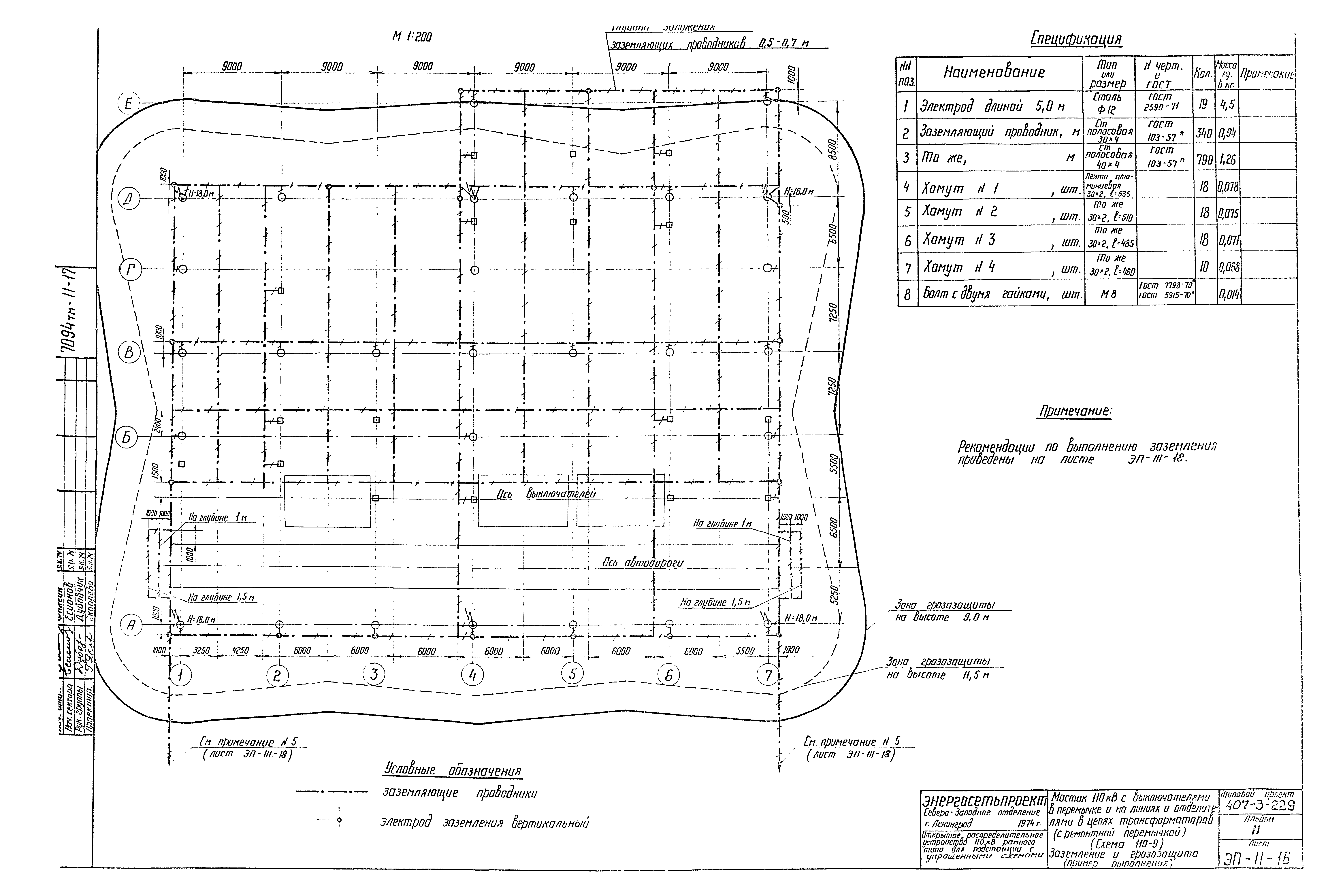

Мостик 110 кВ с выключателем в перемычке и на линиях и отделителями в цепях трансформаторов (с ремонтной перемычкой) (схема №110-9). Заземление и грозозащита (пример выполнения)

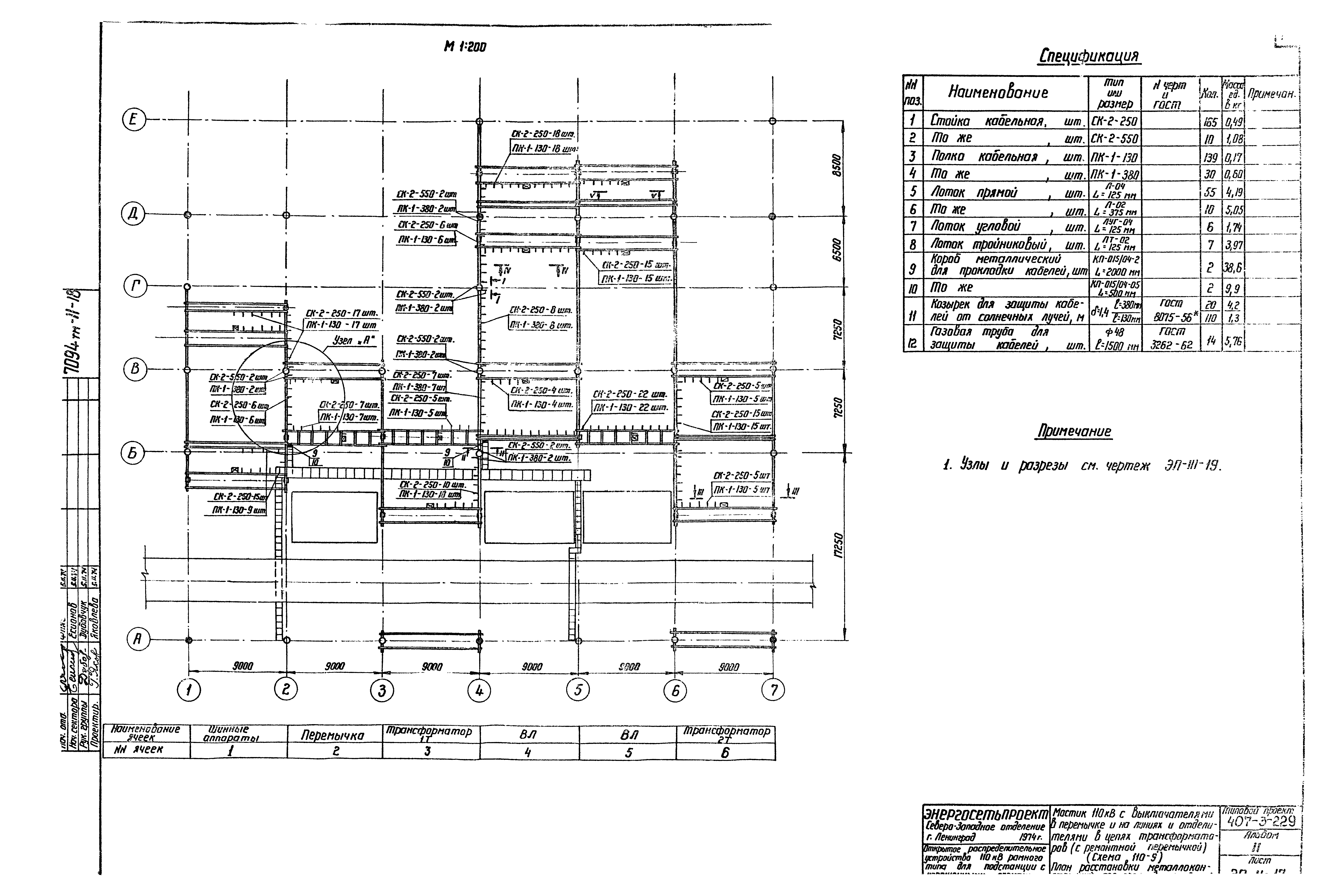

Мостик 110 кВ с выключателем в перемычке и на линиях и отделителями в цепях трансформаторов (с ремонтной перемычкой) (схема №110-9). План расстановки металлоконструкций для прокладки кабелей

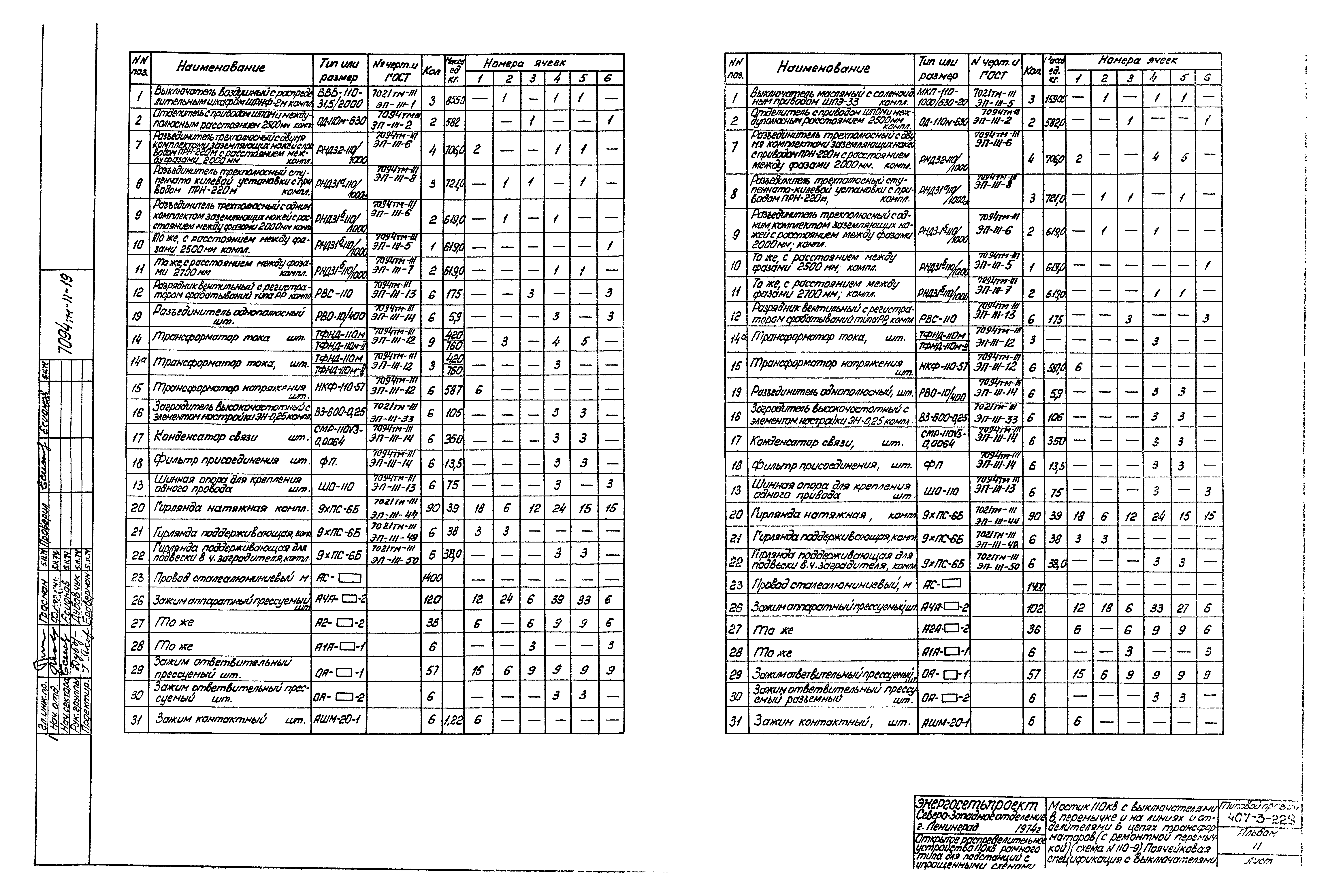

Мостик 110 кВ с выключателем в перемычке и на линиях и отделителями в цепях трансформаторов (с ремонтной перемычкой) (схема №110-9). Поячейковая спецификация с выключателями типа МКП и ВВБ
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:27.01.1975 Минэнерго СССР (USSR Minenergo 20)
