Скачать ГОСТ IEC 61008-1-2012 Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний

Дата актуализации: 10.08.2017

ГОСТ IEC 61008-1-2012

Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний

Обозначение: ГОСТ IEC 61008-1-2012
Обозначение англ: 61008-1-2012
Статус:введен впервые
Название рус.:Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний
Название англ.:Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses. Part 1. General requirements and test methods
Дата добавления в базу:21.05.2015
Дата актуализации:05.05.2017
Дата введения:01.07.2014
Область применения:Стандарт распространяется на выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие или зависящие от напряжения сети, бытового и аналогичного назначения номинальным напряжением, не превышающим 440 В переменного тока частотой 50 и 60 Гц или 50/60 Гц, и номинальным током, не превышающим 125 А, применяемые для защиты человека от поражения электрическим током.

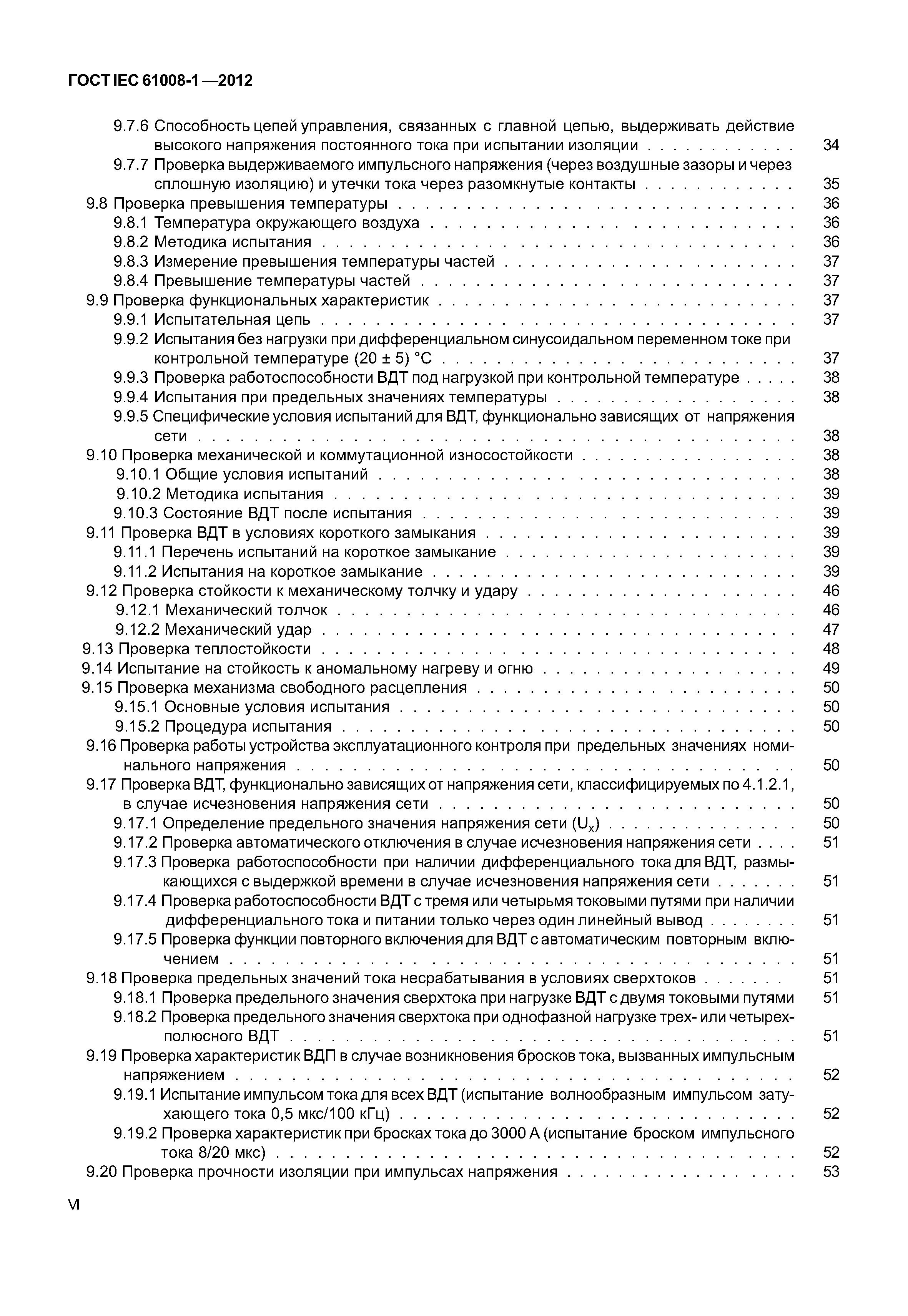

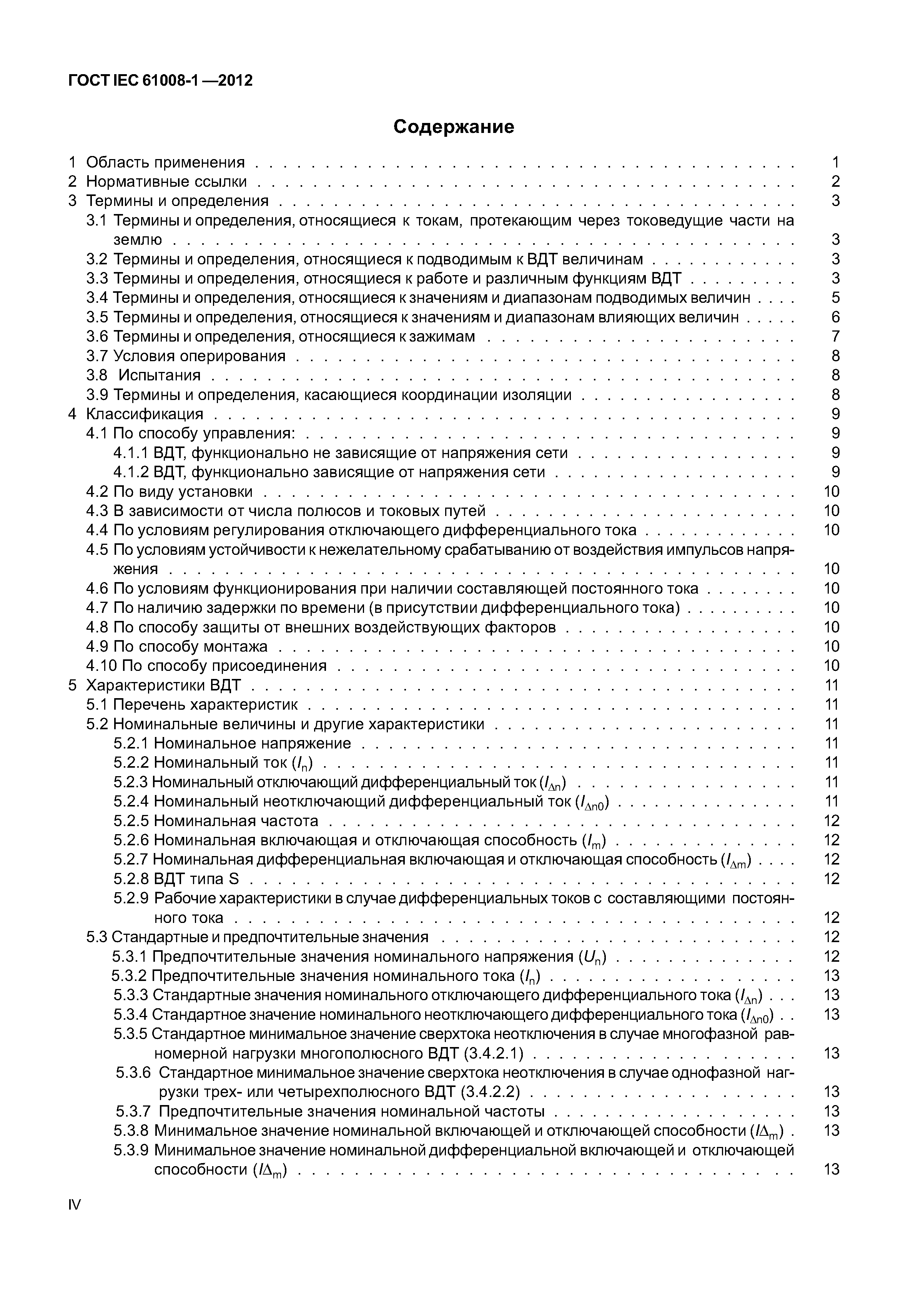

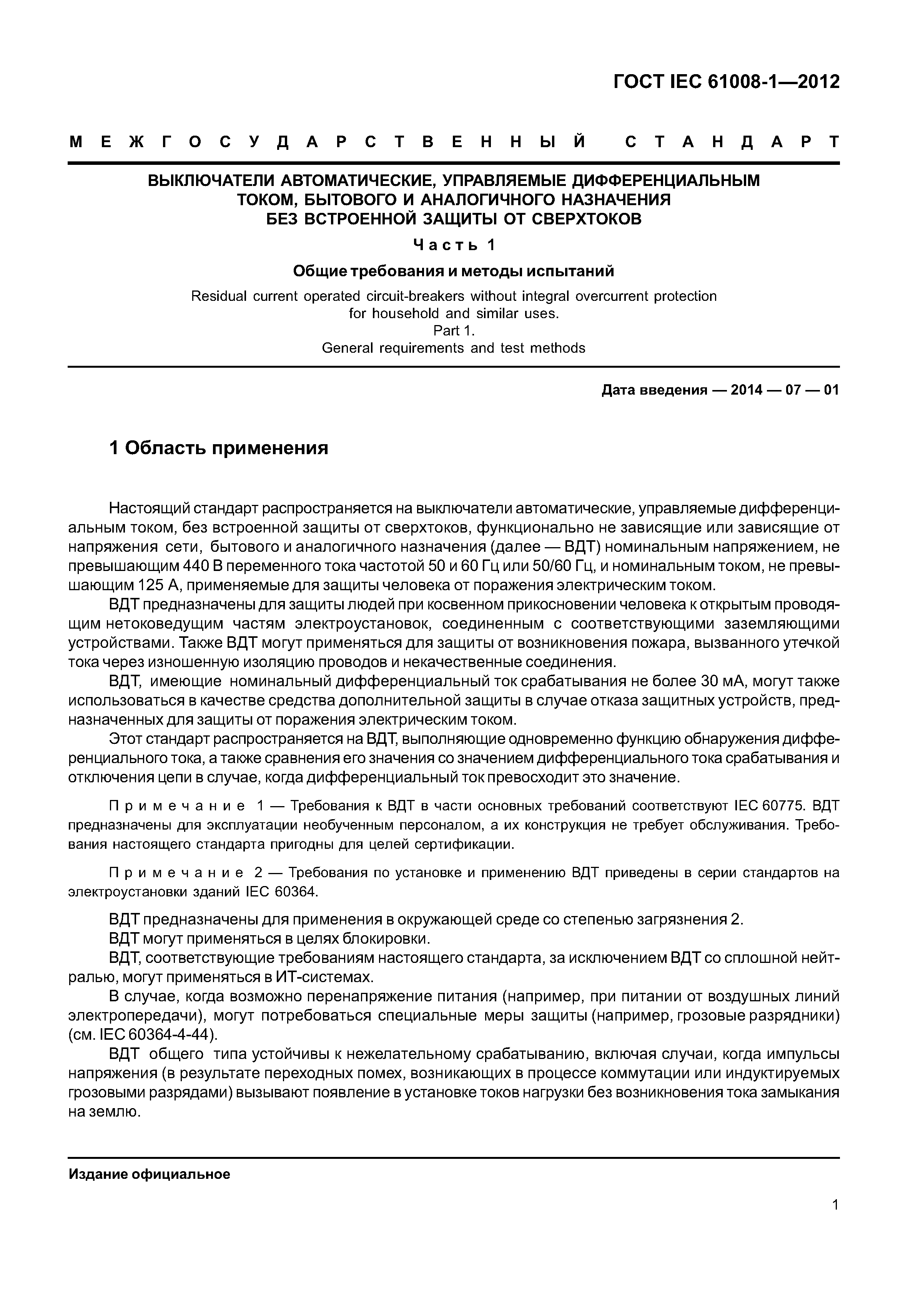

Оглавление:1 Область применения

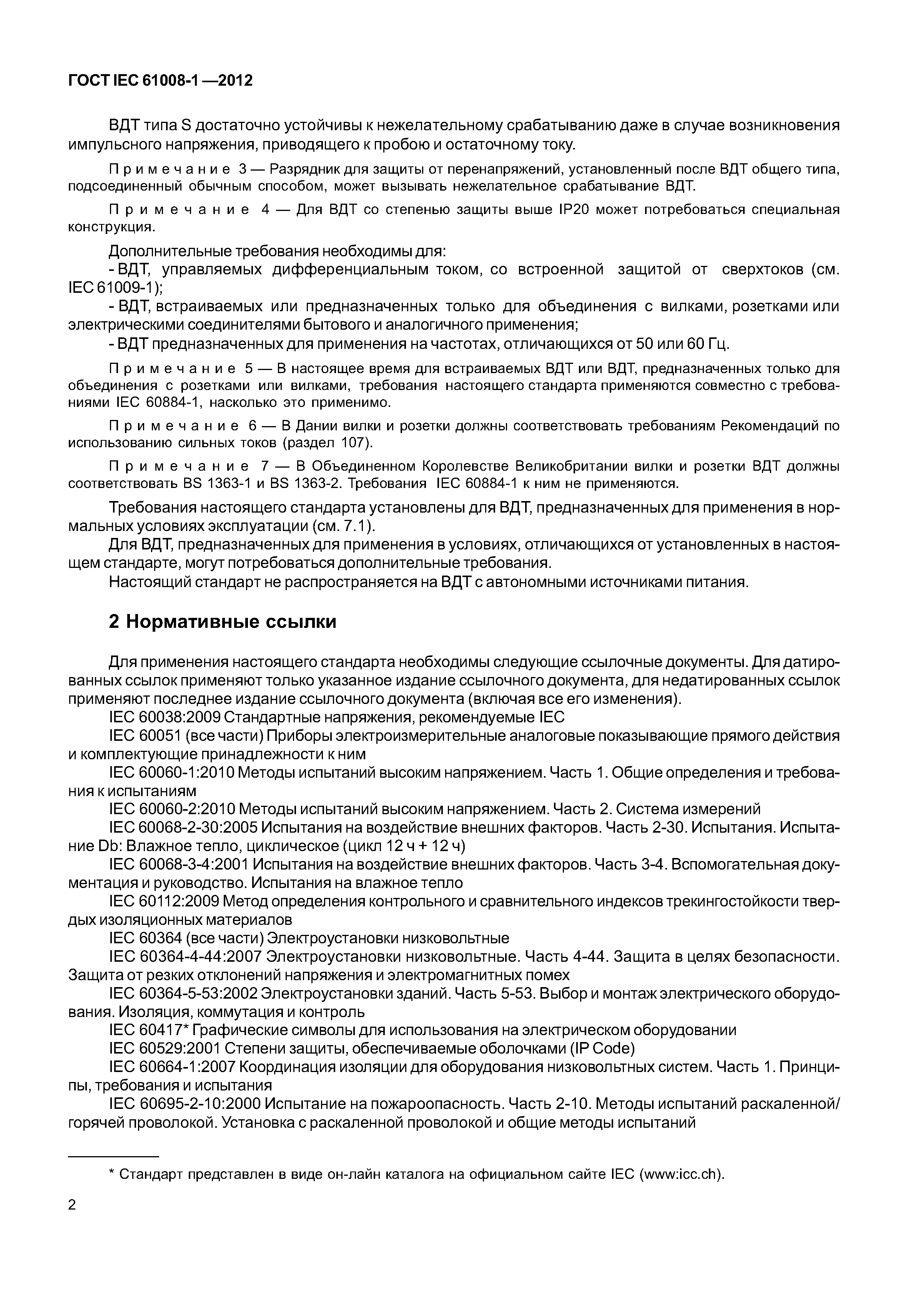

2 Нормативные ссылки

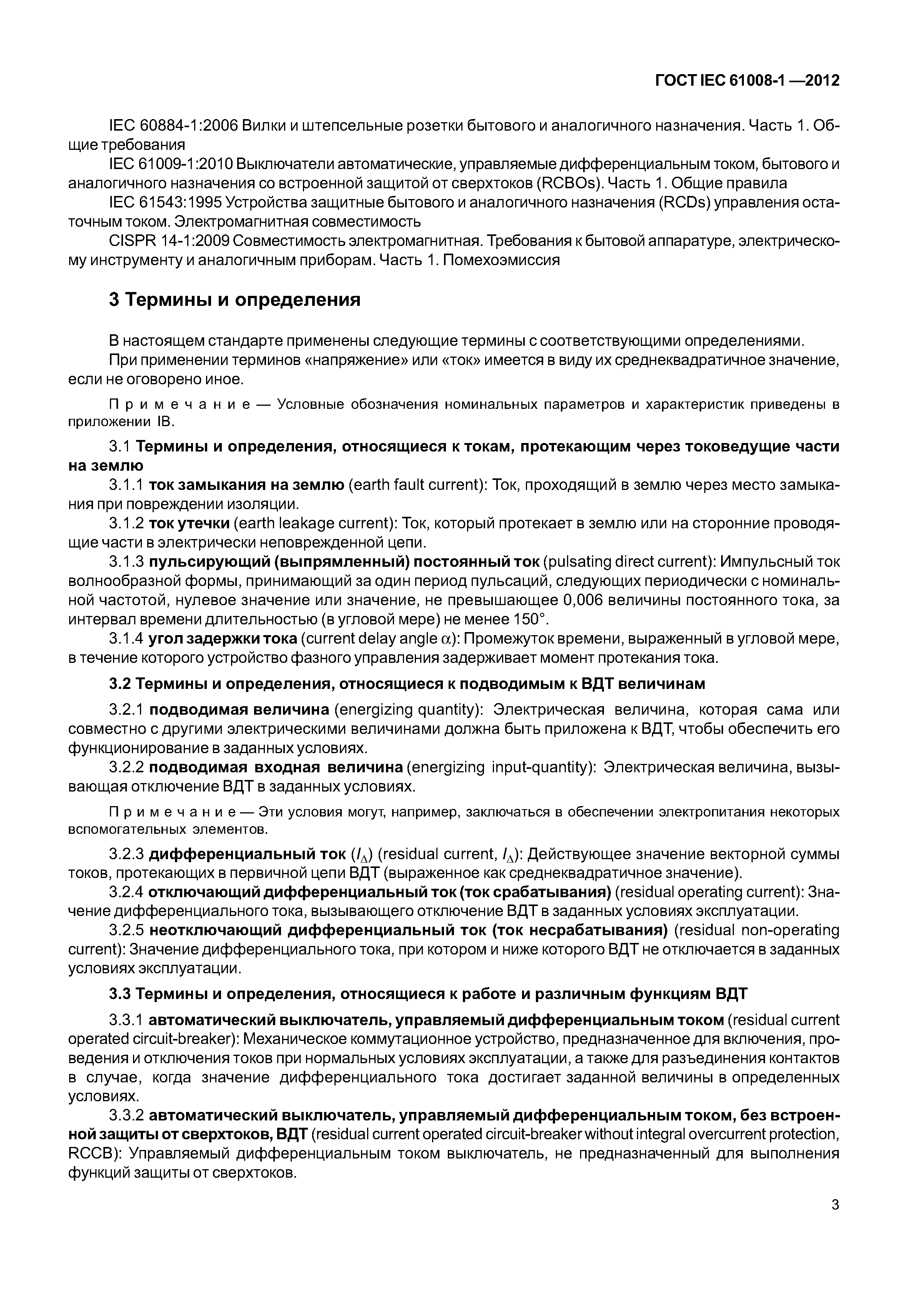

3 Термины и определения
   3.1 Термины и определения, относящиеся к токам, протекающим через токоведущие части на землю
   3.2 Термины и определения, относящиеся к подводимым к ВДТ величинам
   3.3 Термины и определения, относящиеся к работе и различным функциям ВДТ

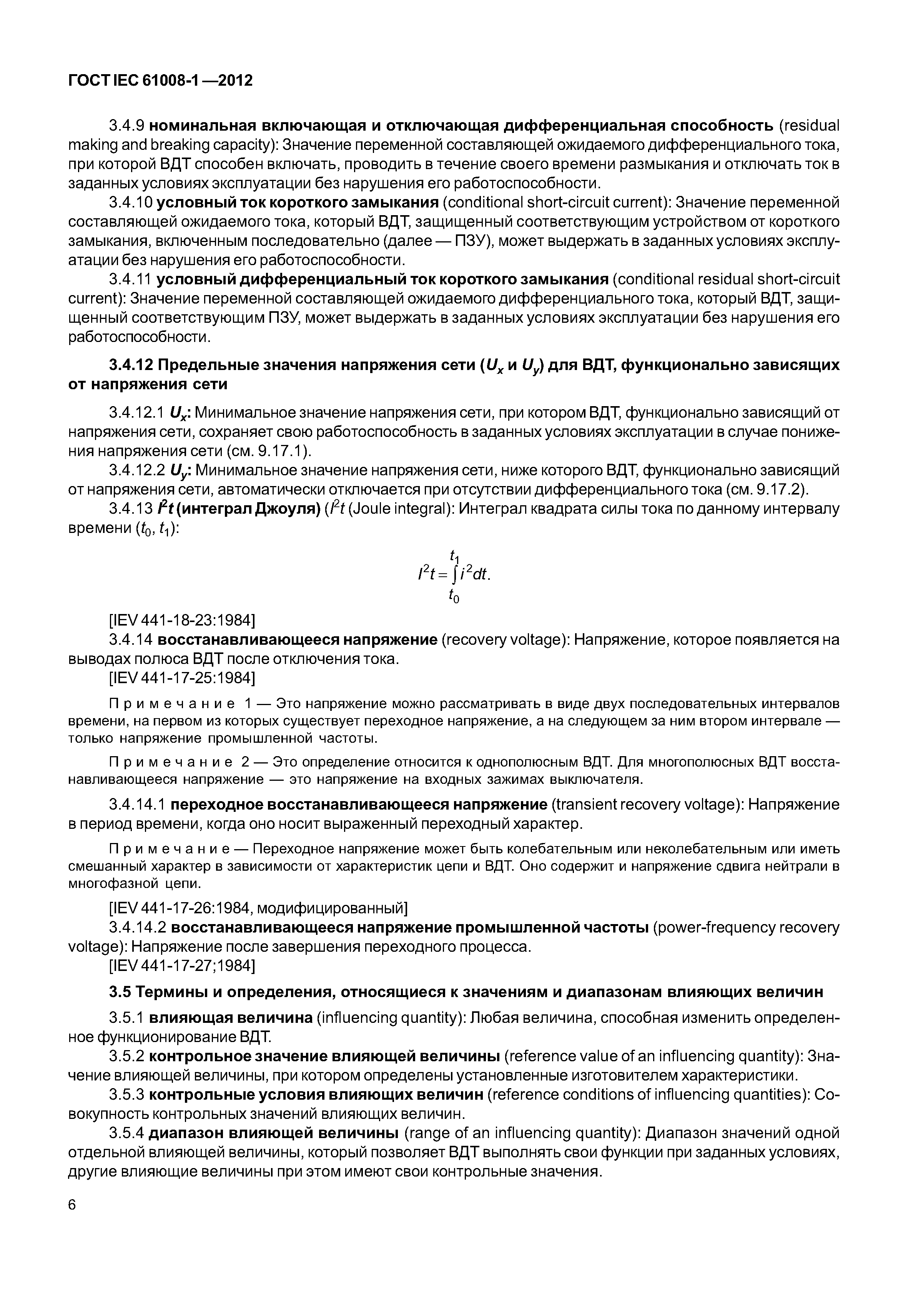

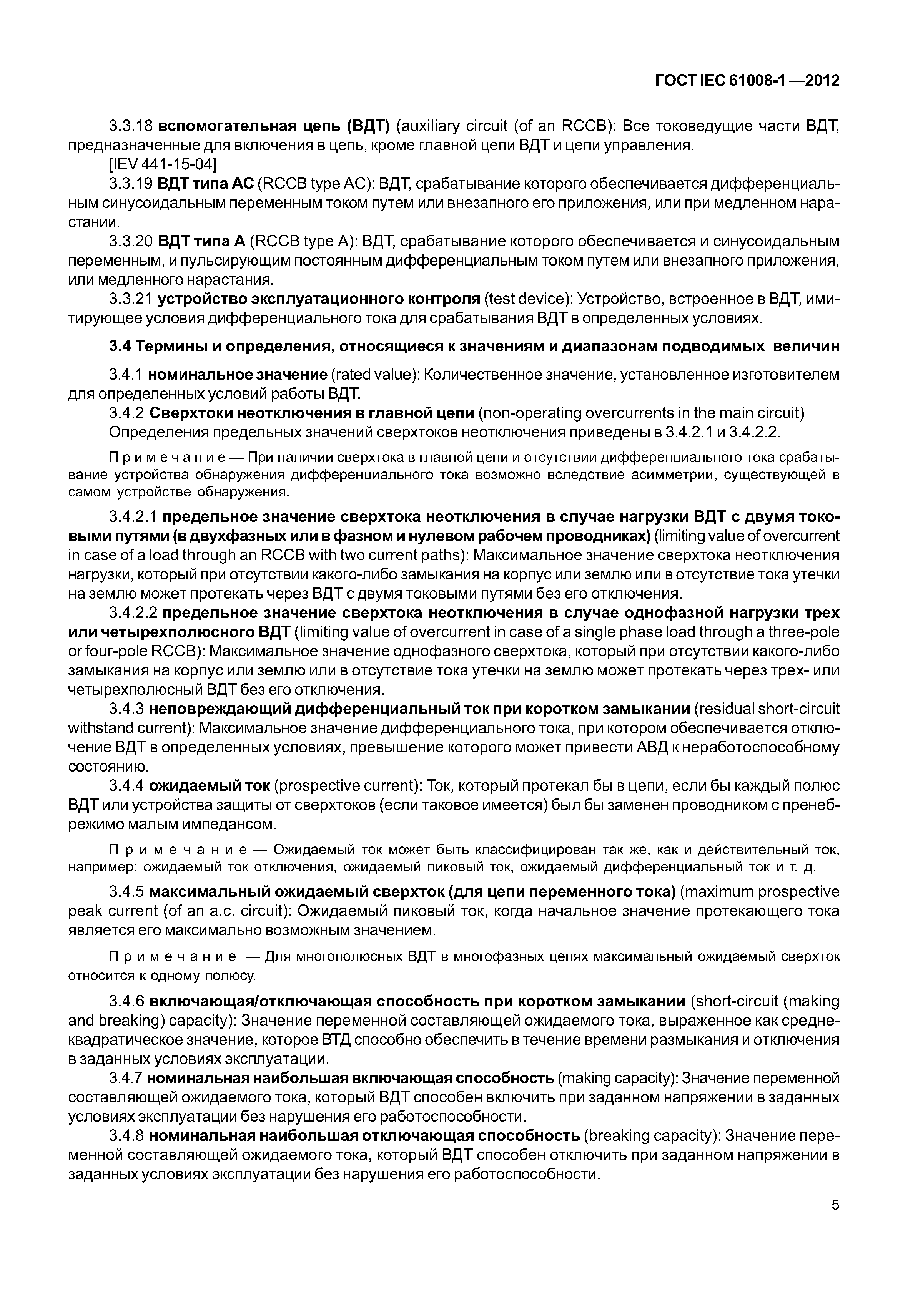

   3.4 Термины и определения, относящиеся к значениям и диапазонам подводимых величин
   3.5 Термины и определения, относящиеся к значениям и диапазонам влияющих величин

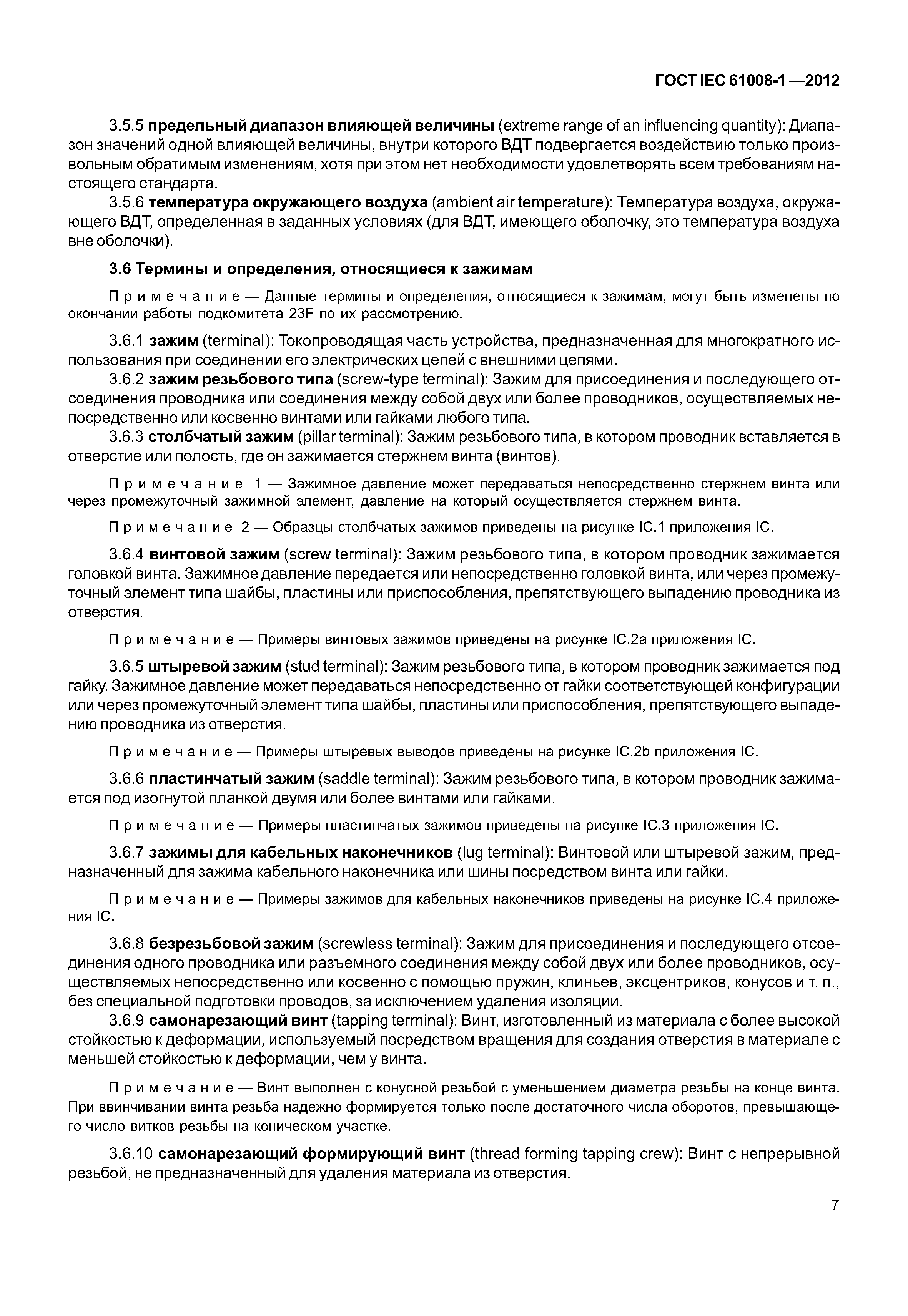

   3.6 Термины и определения, относящиеся к зажимам

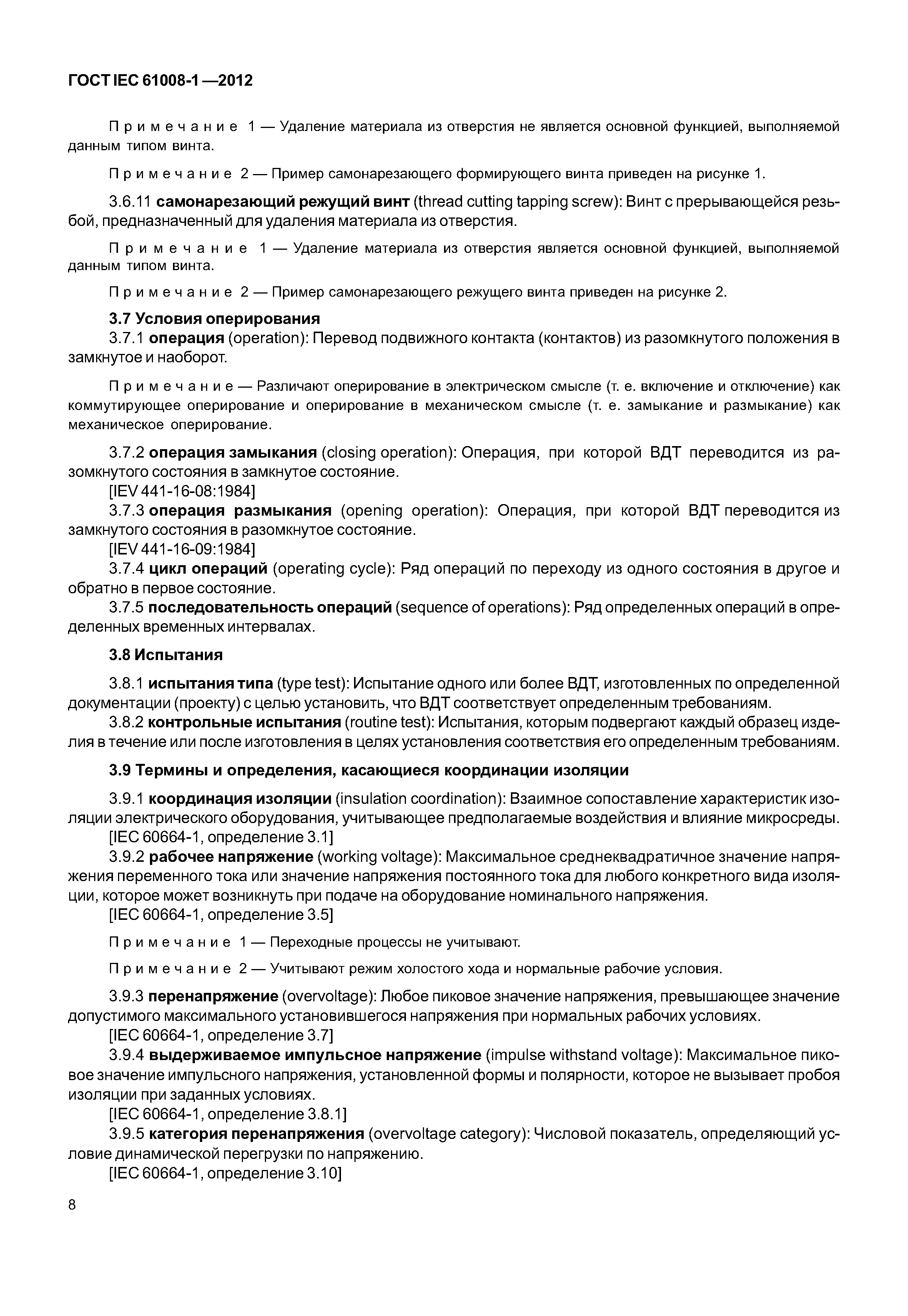

   3.7 Условия оперирования
   3.8 Испытания

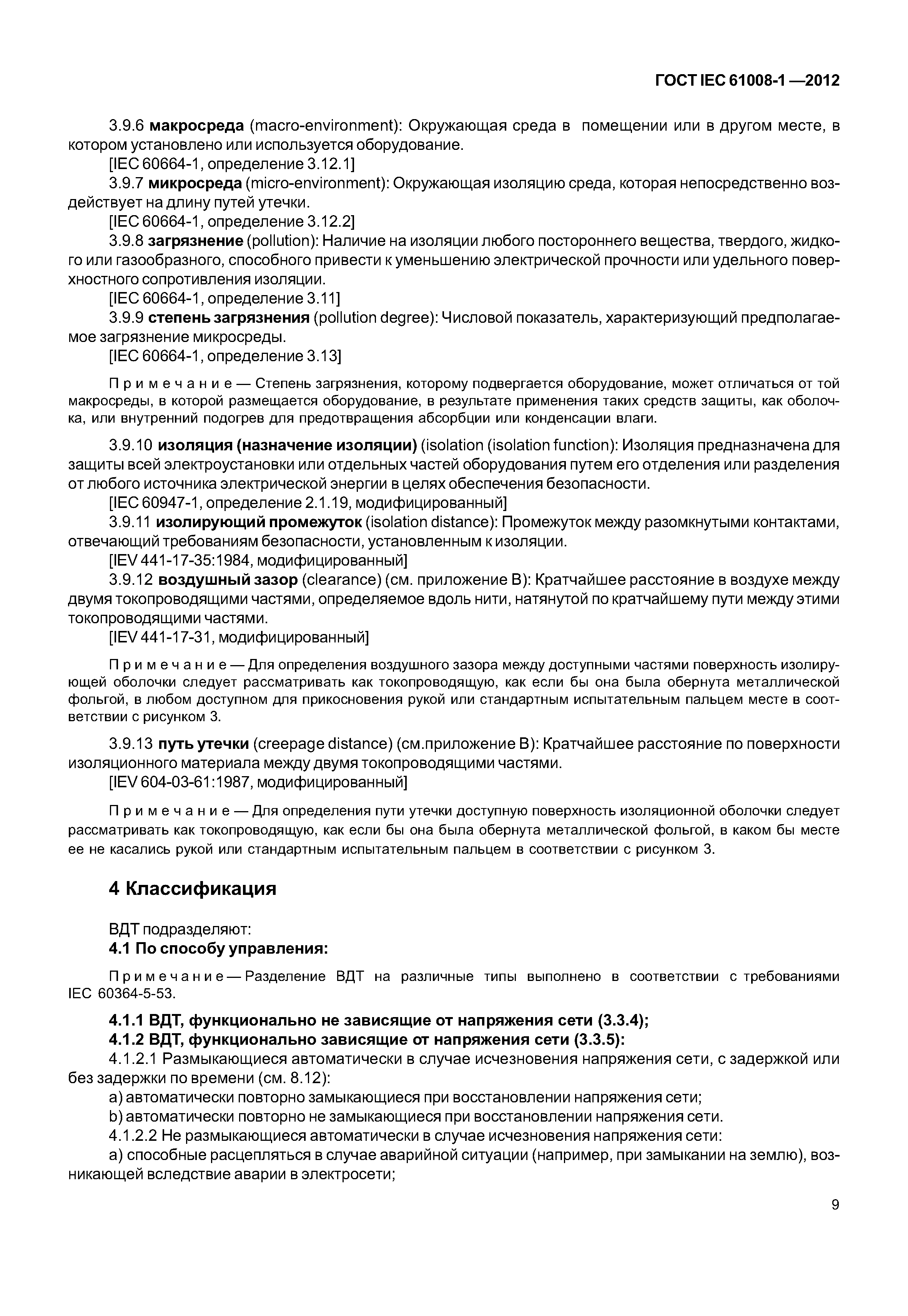

   3.9 Термины и определения, касающиеся координации изоляции
4 Классификация
   4.1 По способу управления
      4.1.1 ВДТ, функционально не зависящие от напряжения сети
      4.1.2 ВДТ, функционально зависящие от напряжения сети

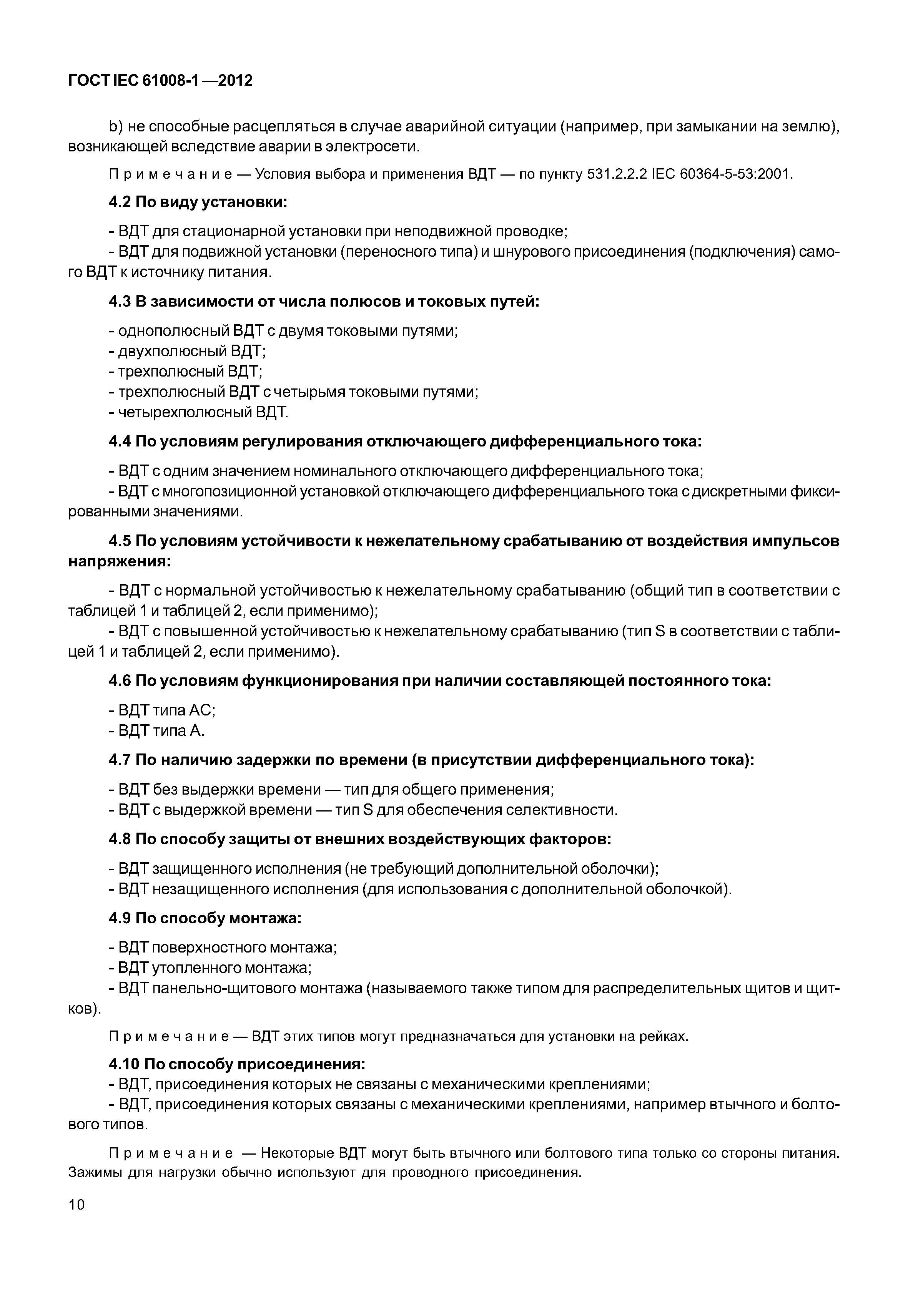

   4.2 По виду установки
   4.3 В зависимости от числа полюсов и токовых путей
   4.4 По условиям регулирования отключающего дифференциального тока
   4.5 По условиям устойчивости к нежелательному срабатыванию от воздействия импульсов напряжения
   4.6 По условиям функционирования при наличии составляющей постоянного тока
   4.7 По наличию задержки по времени (в присутствии дифференциального тока)
   4.8 По способу защиты от внешних воздействующих факторов
   4.9 По способу монтажа
   4.10 По способу присоединения

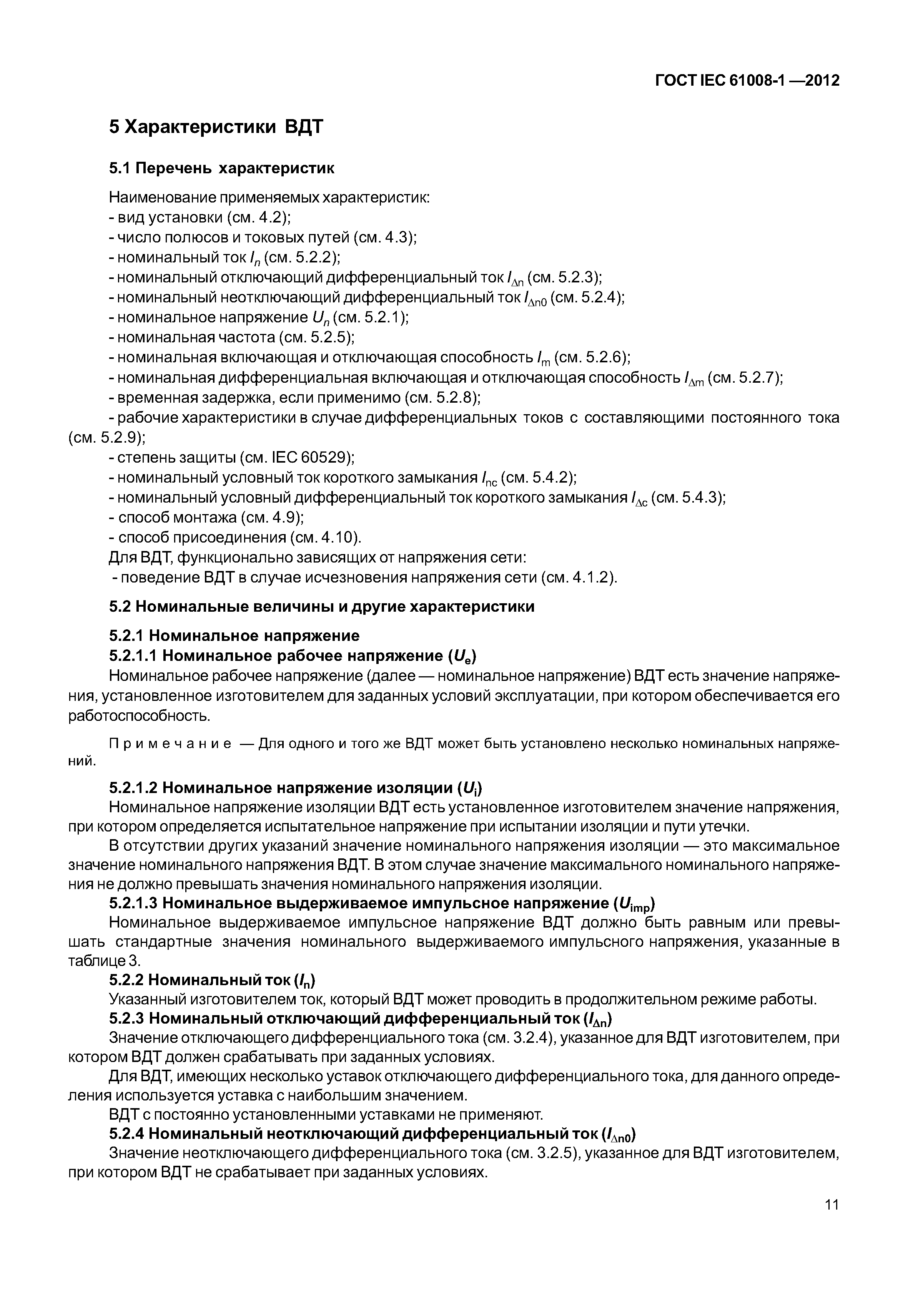

5 Характеристики ВДТ
   5.1 Перечень характеристик
   5.2 Номинальные величины и другие характеристики
      5.2.1 Номинальное напряжение
      5.2.2 Номинальный ток (In)
      5.2.3 Номинальный отключающий дифференциальный ток
      5.2.4 Номинальный неотключающий дифференциальный ток

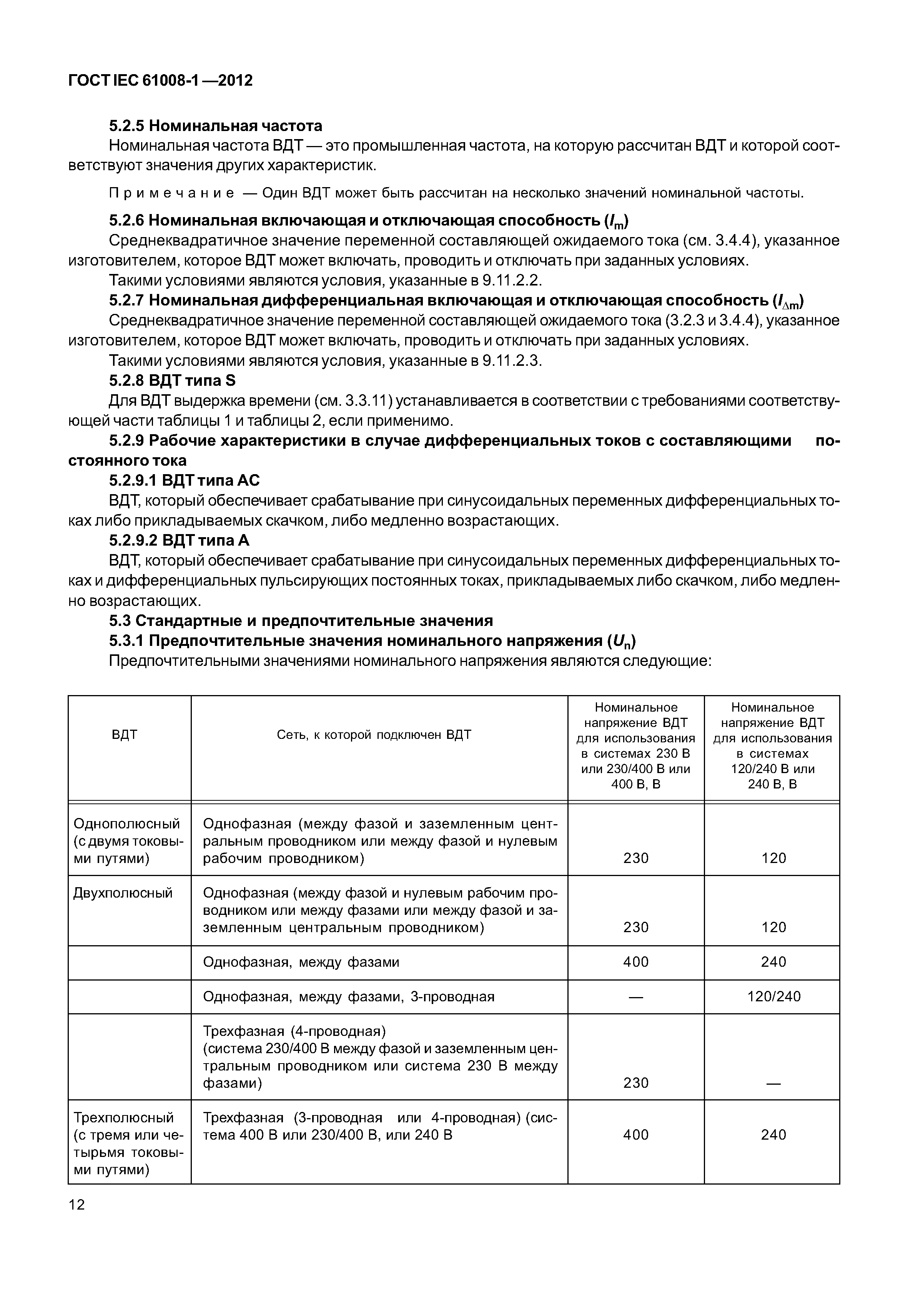

      5.2.5 Номинальная частота
      5.2.6 Номинальная включающая и отключающая способность (Im)
      5.2.7 Номинальная дифференциальная включающая и отключающая способность
      5.2.8 ВДТ типа S
      5.2.9 Рабочие характеристики в случае дифференциальных токов с составляющими постоянного тока
   5.3 Стандартные и предпочтительные значения
      5.3.1 Предпочтительные значения номинального напряжения (Un)
      5.3.2 Предпочтительные значения номинального тока (In)
      5.3.3 Стандартные значения номинального отключающего дифференциального тока
      5.3.4 Стандартное значение номинального неотключающего дифференциального тока
      5.3.5 Стандартное минимальное значение сверхтока неотключения в случае многофазной равномерной нагрузки многополюсного ВДТ (3.4.2.1)
      5.3.6 Стандартное минимальное значение сверхтока неотключения в случае однофазной нагрузки трех- или четырехполюсного ВДТ (3.4.2.2)
      5.3.7 Предпочтительные значения номинальной частоты
      5.3.8 Минимальное значение номинальной включающей и отключающей способности
      5.3.9 Минимальное значение номинальной дифференциальной включающей и отключающей способности

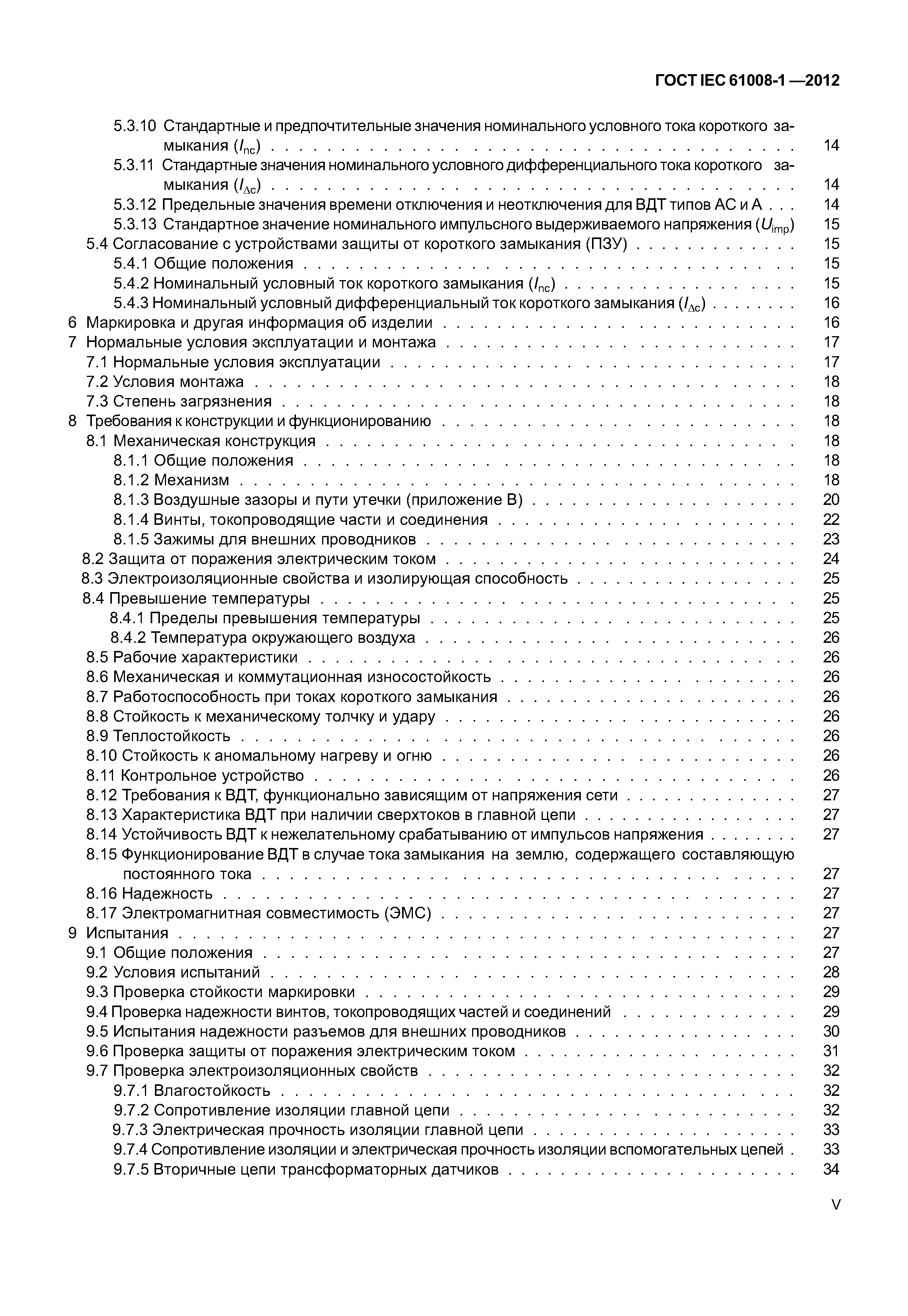

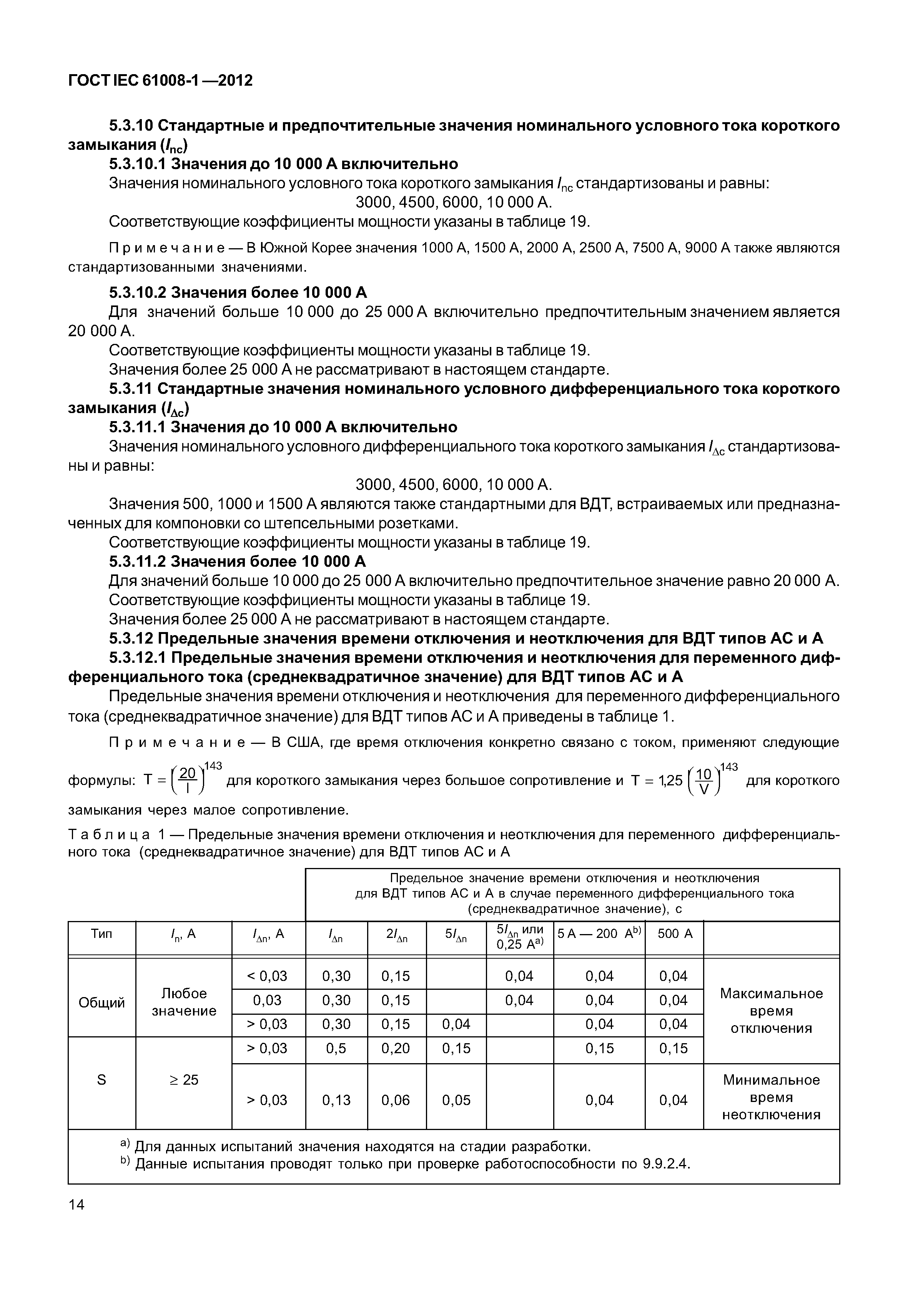

      5.3.10 Стандартные и предпочтительные значения номинального условного тока короткого замыкания (Inc)
      5.3.11 Стандартные значения номинального условного дифференциального тока короткого замыкания

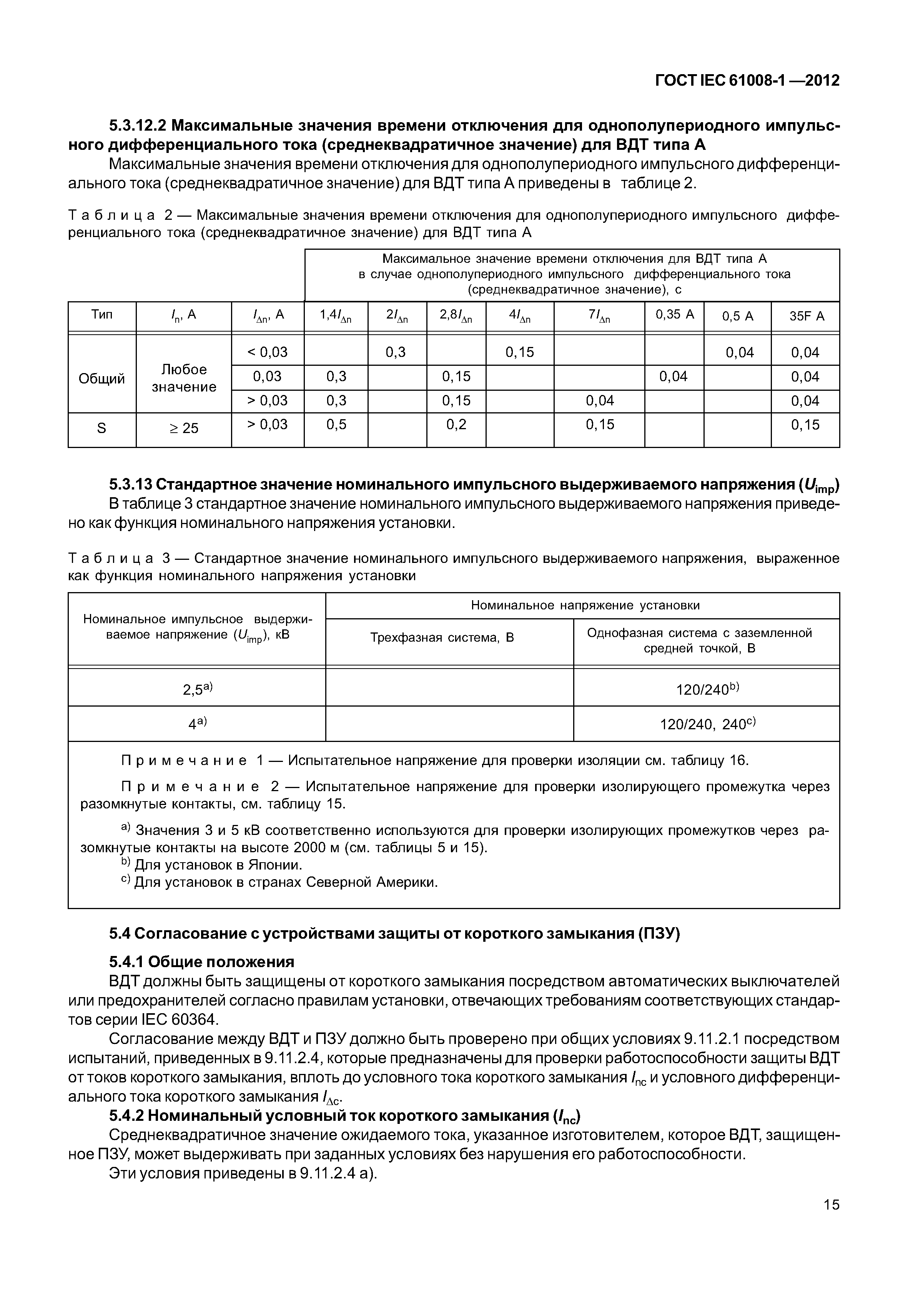

      5.3.12 Предельные значения времени отключения и неотключения для ВДТ типов АС и А
      5.3.13 Стандартное значение номинального импульсного выдерживаемого напряжения (Uimp)
   5.4 Согласование с устройствами защиты от короткого замыкания (ПЗУ)
      5.4.1 Общие положения
      5.4.2 Номинальный условный ток короткого замыкания (Inc)
      5.4.3 Номинальный условный дифференциальный ток короткого замыкания

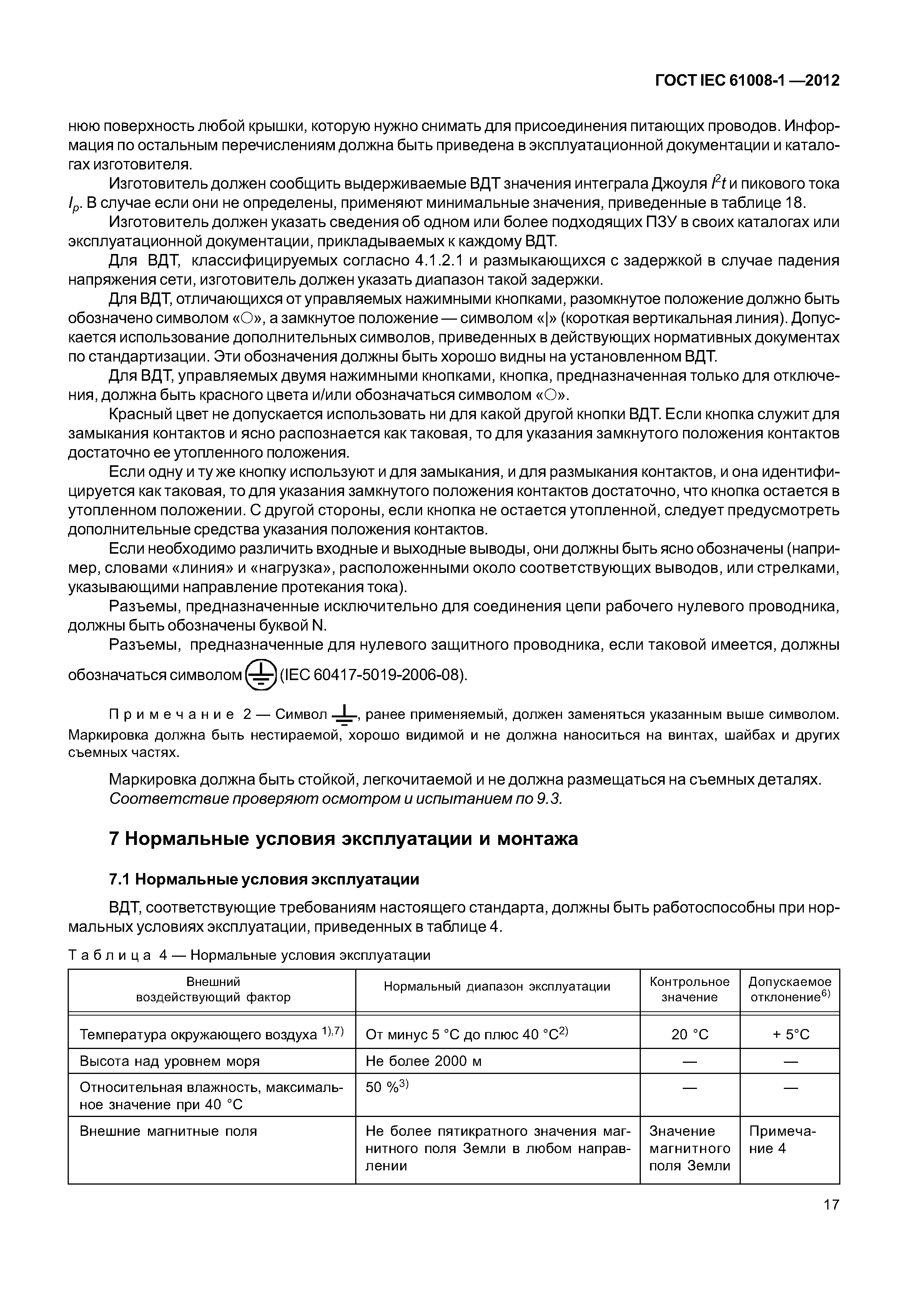

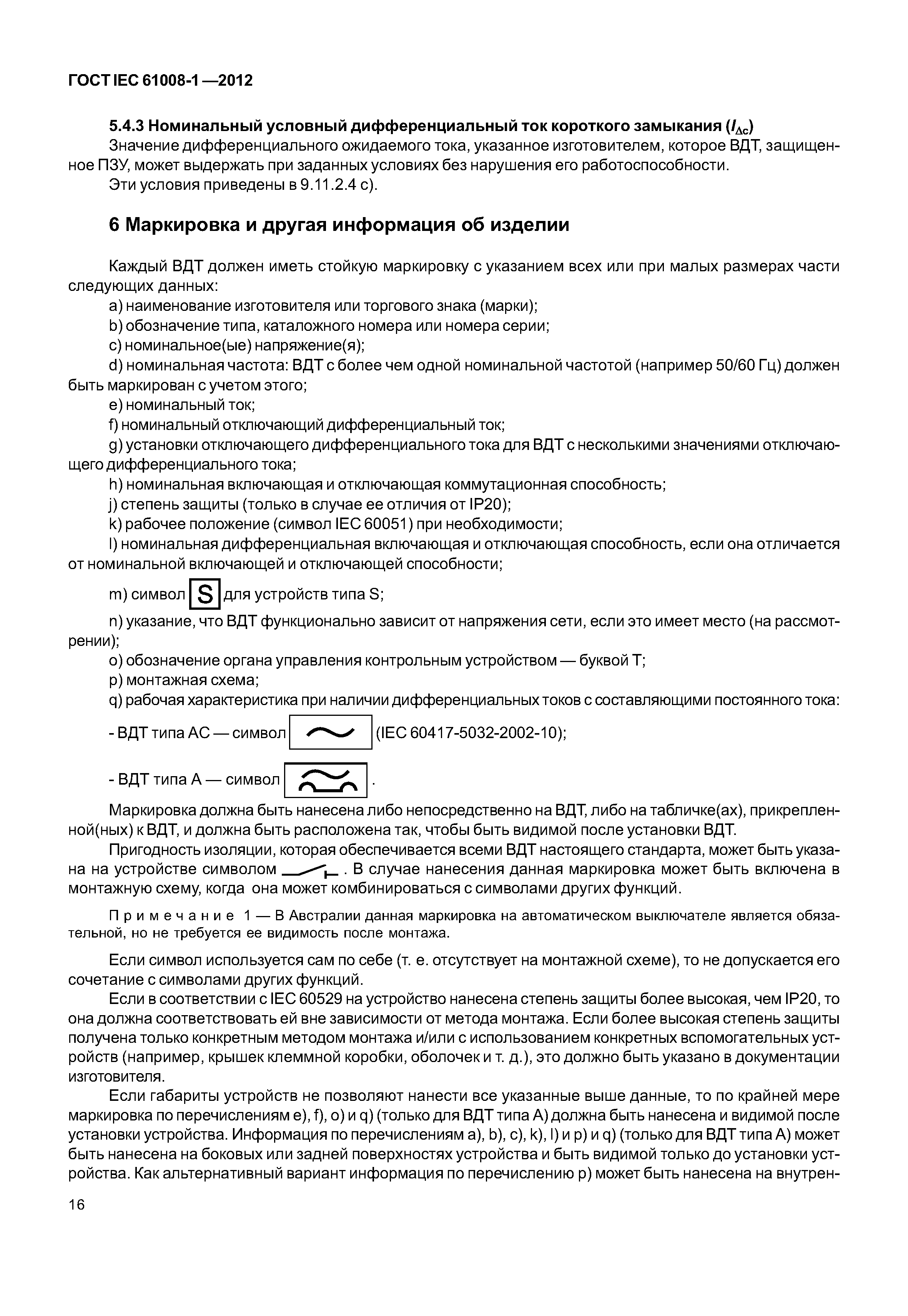

6 Маркировка и другая информация об изделии
7 Нормальные условия эксплуатации и монтажа
   7.1 Нормальные условия эксплуатации

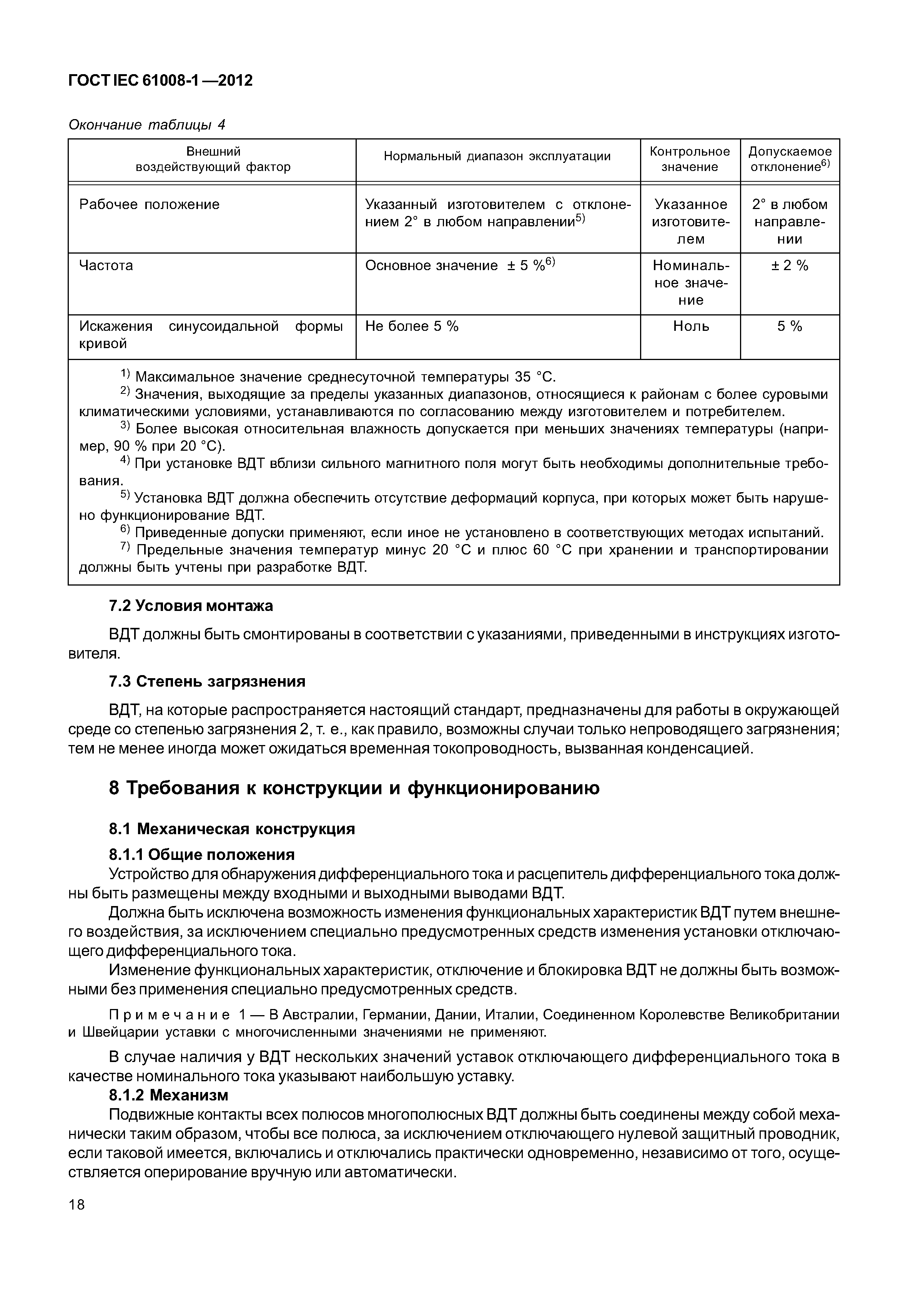

   7.2 Условия монтажа
   7.3 Степень загрязнения
8 Требования к конструкции и функционированию
   8.1 Механическая конструкция
      8.1.1 Общие положения
      8.1.2 Механизм

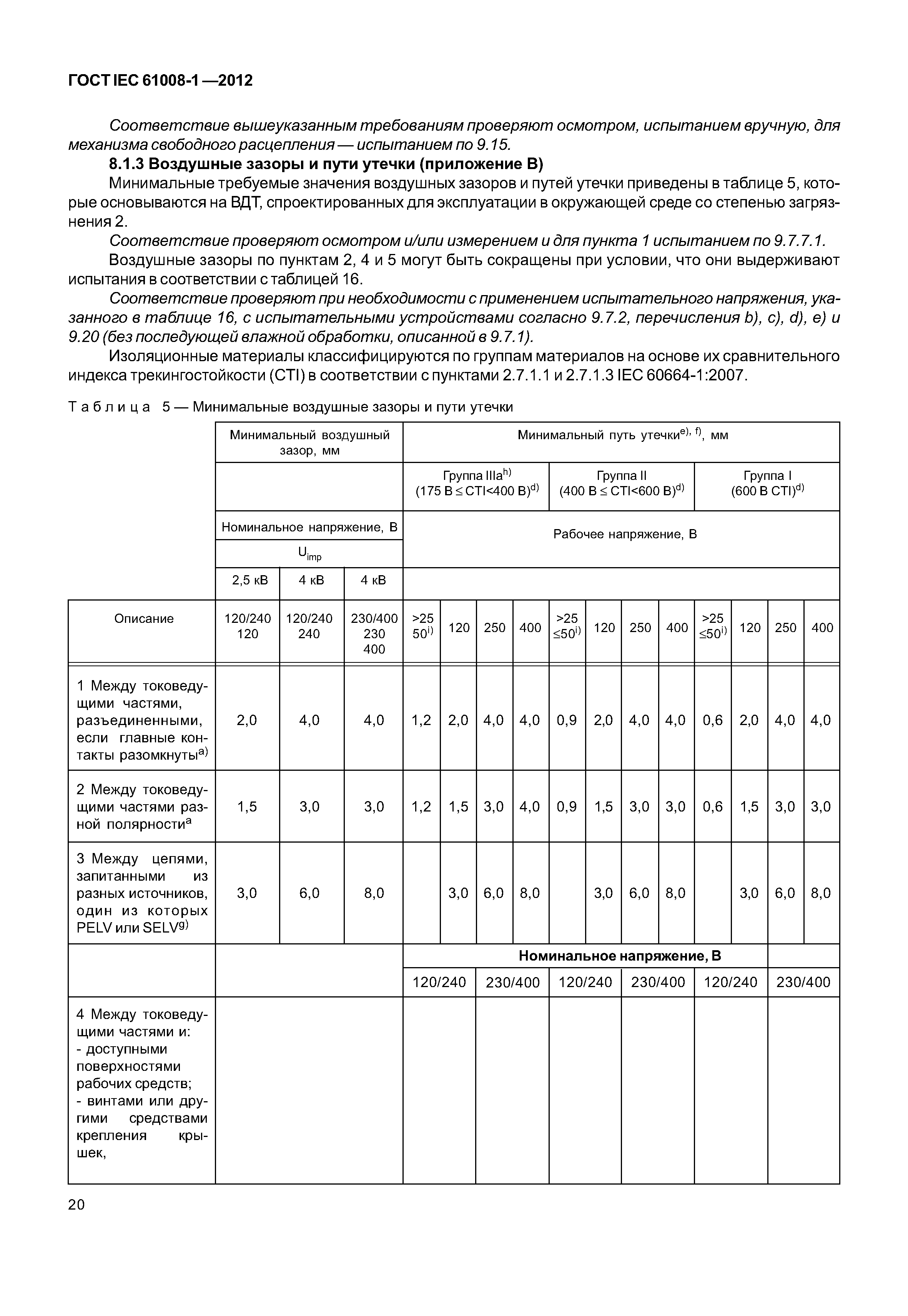

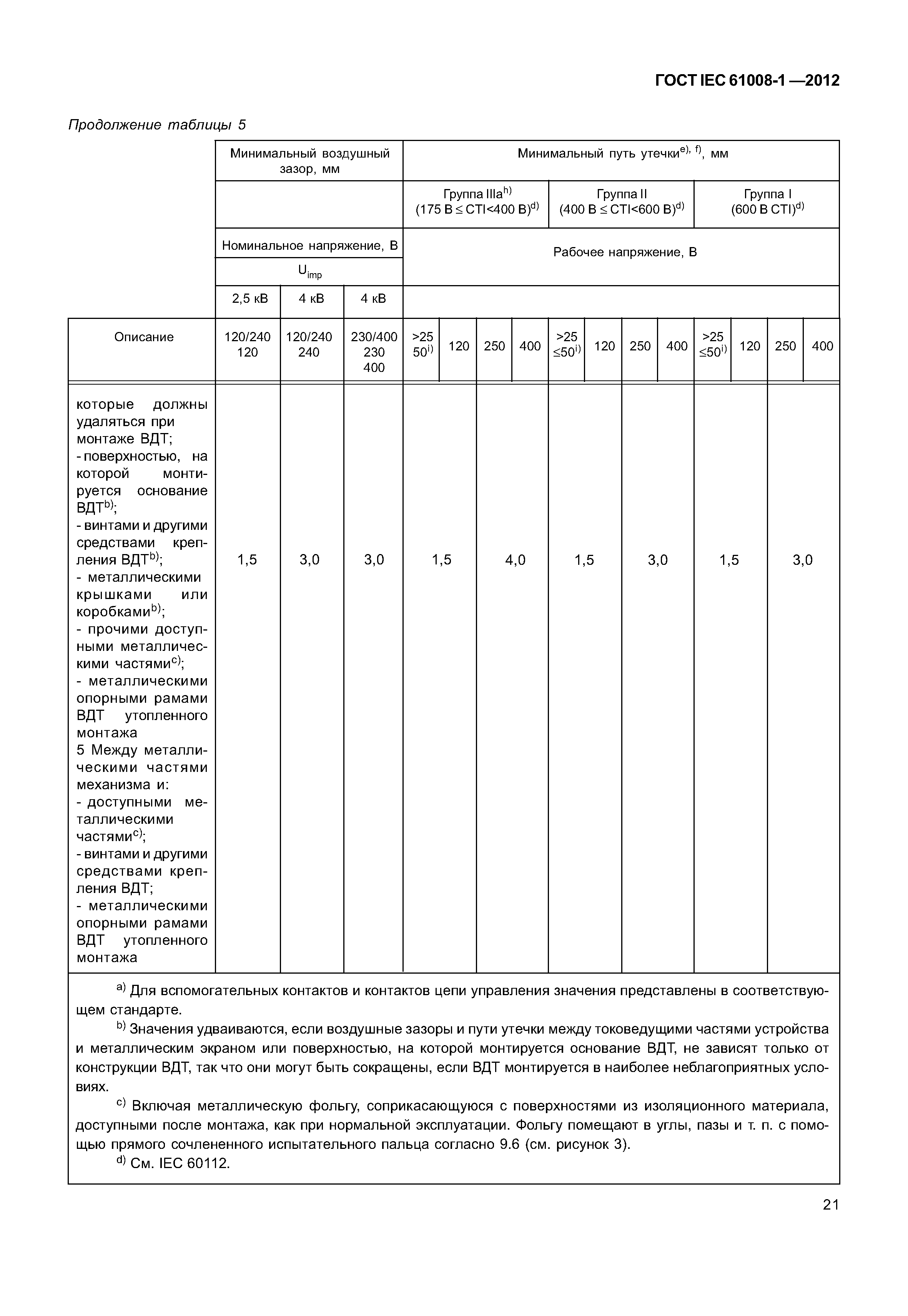

      8.1.3 Воздушные зазоры и пути утечки (приложение В)

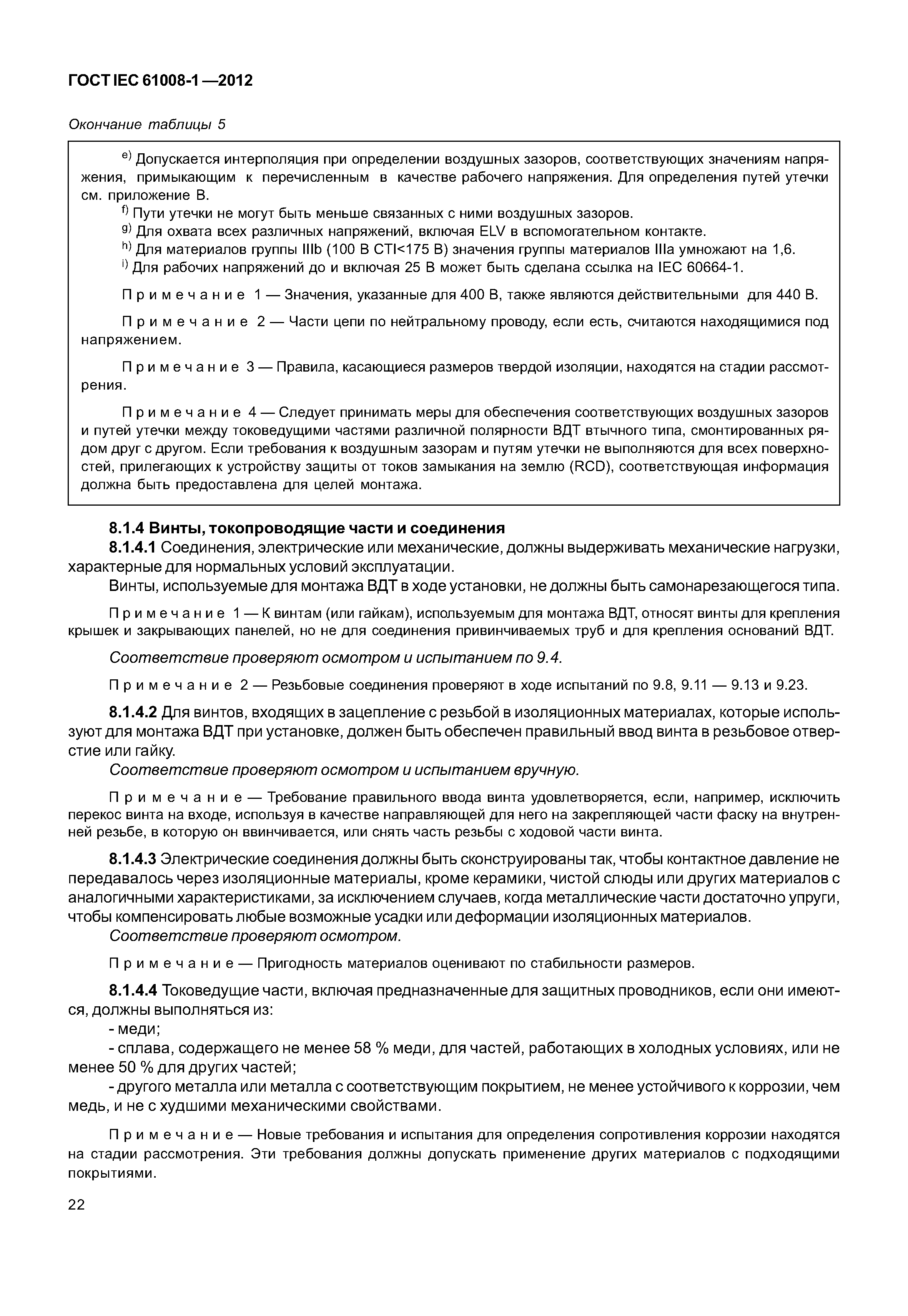

      8.1.4 Винты, токопроводящие части и соединения

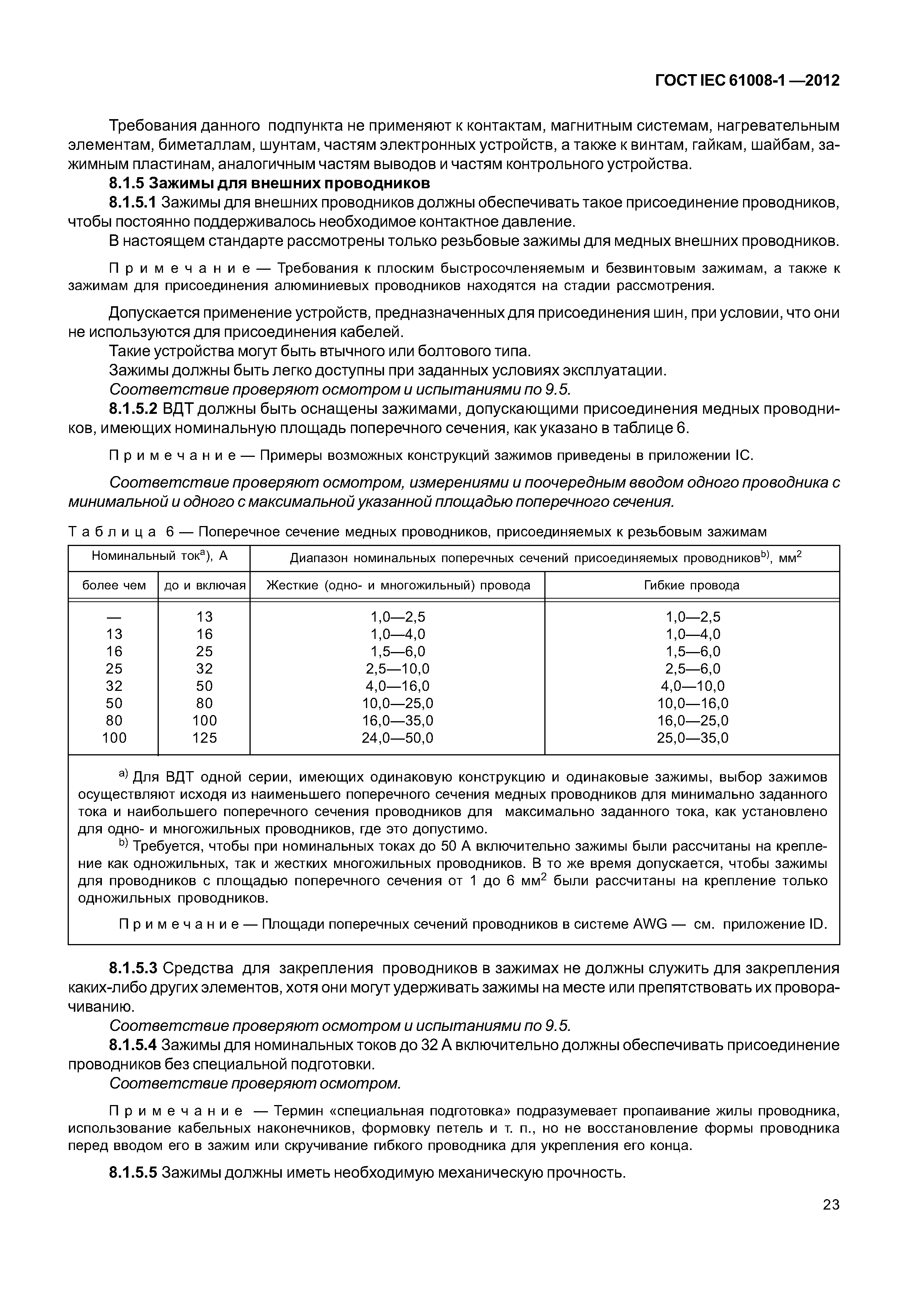

      8.1.5 Зажимы для внешних проводников

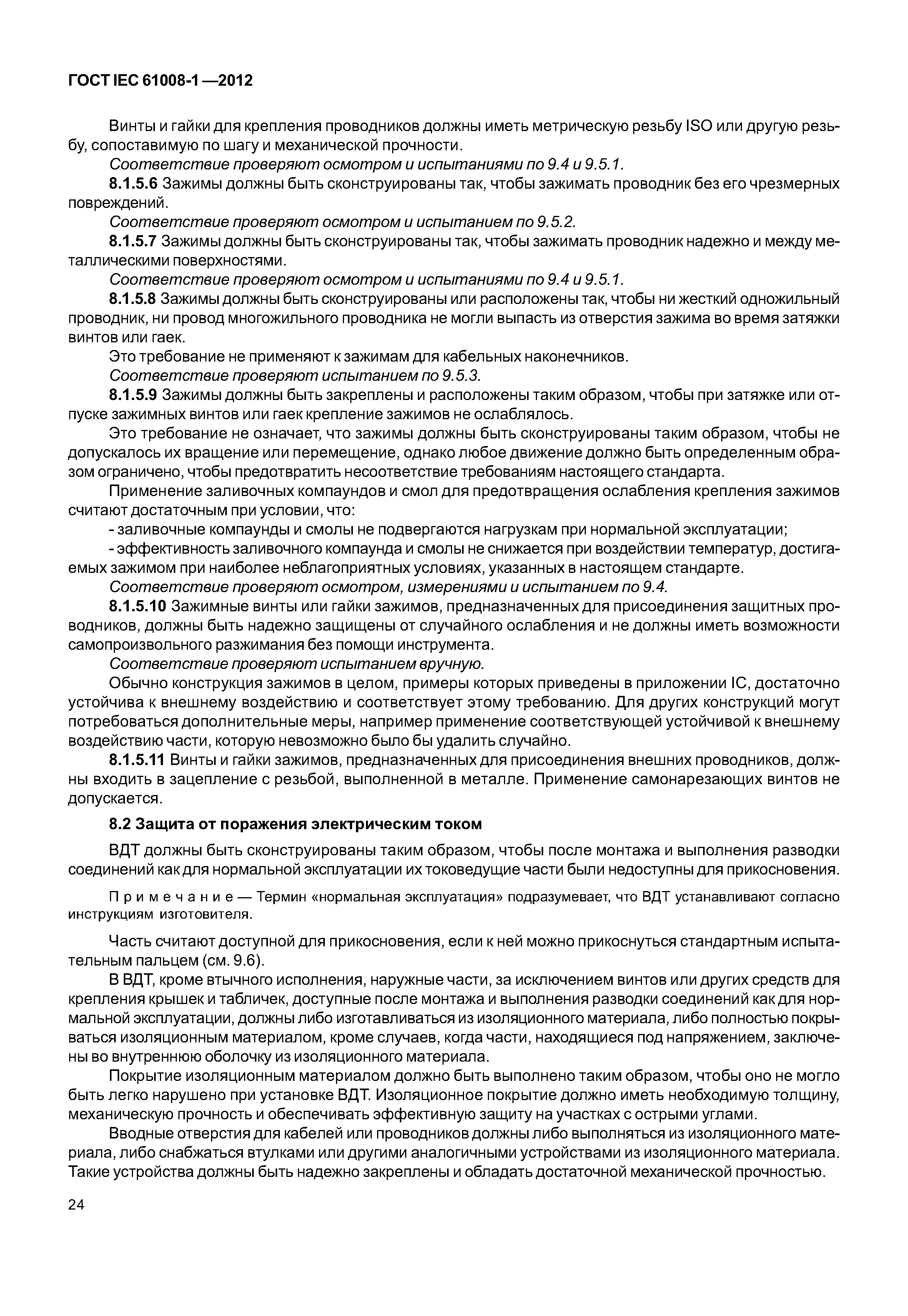

   8.2 Защита от поражения электрическим током
   8.3 Электроизоляционные свойства и изолирующая способность

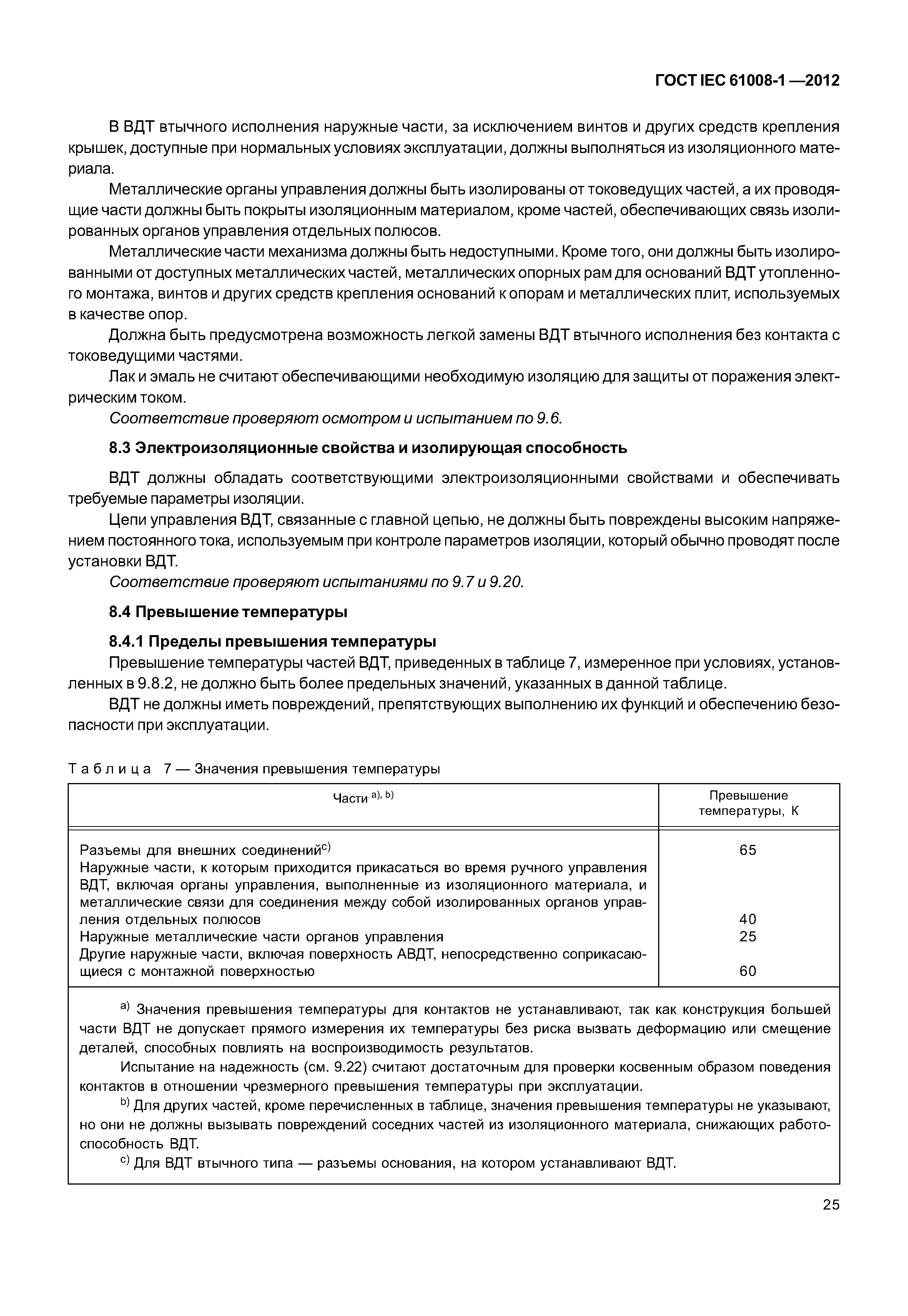

   8.4 Превышение температуры
      8.4.1 Пределы превышения температуры
      8.4.2 Температура окружающего воздуха
   8.5 Рабочие характеристики
   8.6 Механическая и коммутационная износостойкость
   8.7 Работоспособность при токах короткого замыкания
   8.8 Стойкость к механическому толчку и удару
   8.9 Теплостойкость
   8.10 Стойкость к аномальному нагреву и огню
   8.11 Контрольное устройство

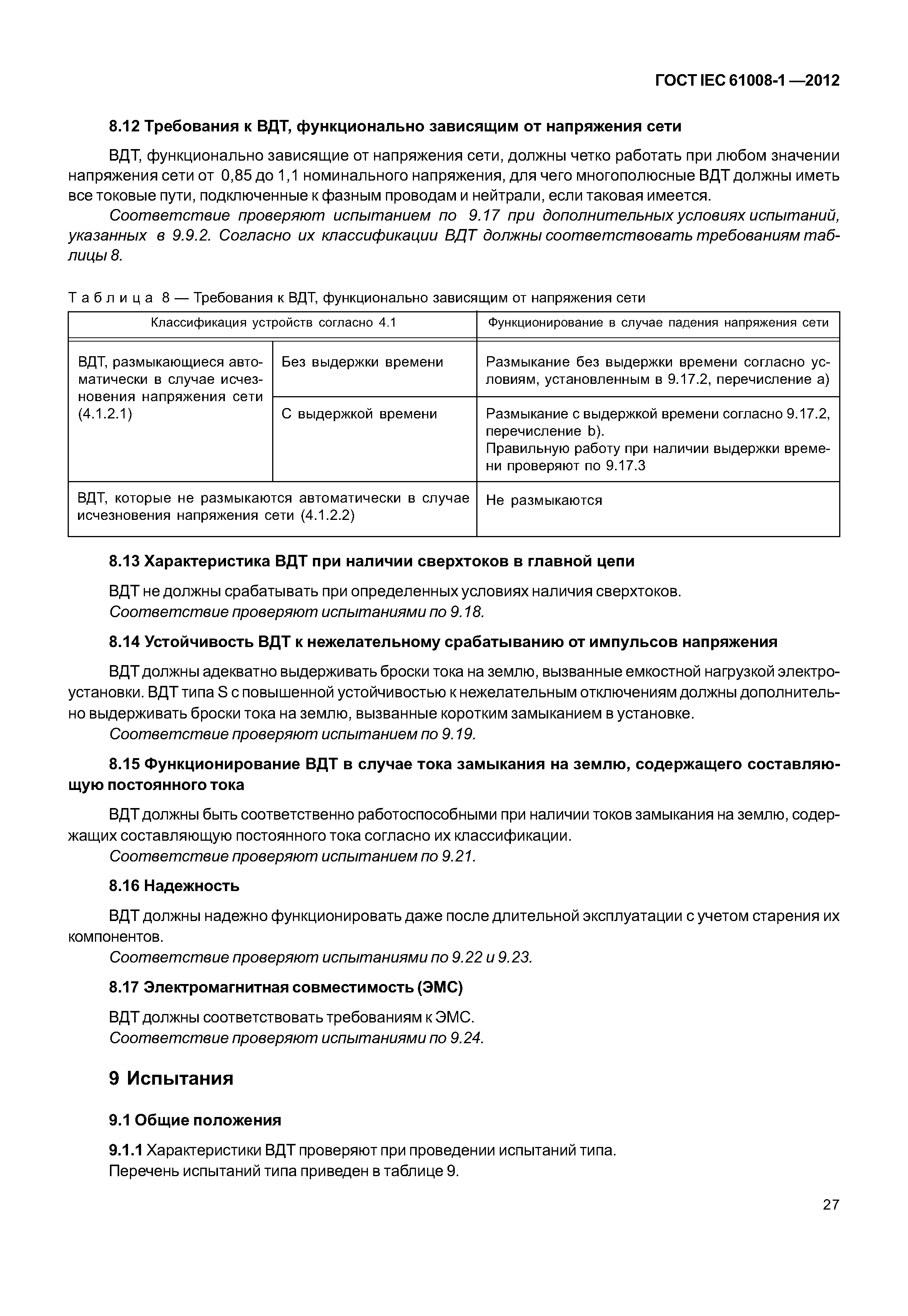

   8.12 Требования к ВДТ, функционально зависящим от напряжения сети
   8.13 Характеристика ВДТ при наличии сверхтоков в главной цепи
   8.14 Устойчивость ВДТ к нежелательному срабатыванию от импульсов напряжения
   8.15 Функционирование ВДТ в случае тока замыкания на землю, содержащего составляющую постоянного тока
   8.16 Надежность
   8.17 Электромагнитная совместимость (ЭМС)
9 Испытания
   9.1 Общие положения
   9.2 Условия испытаний

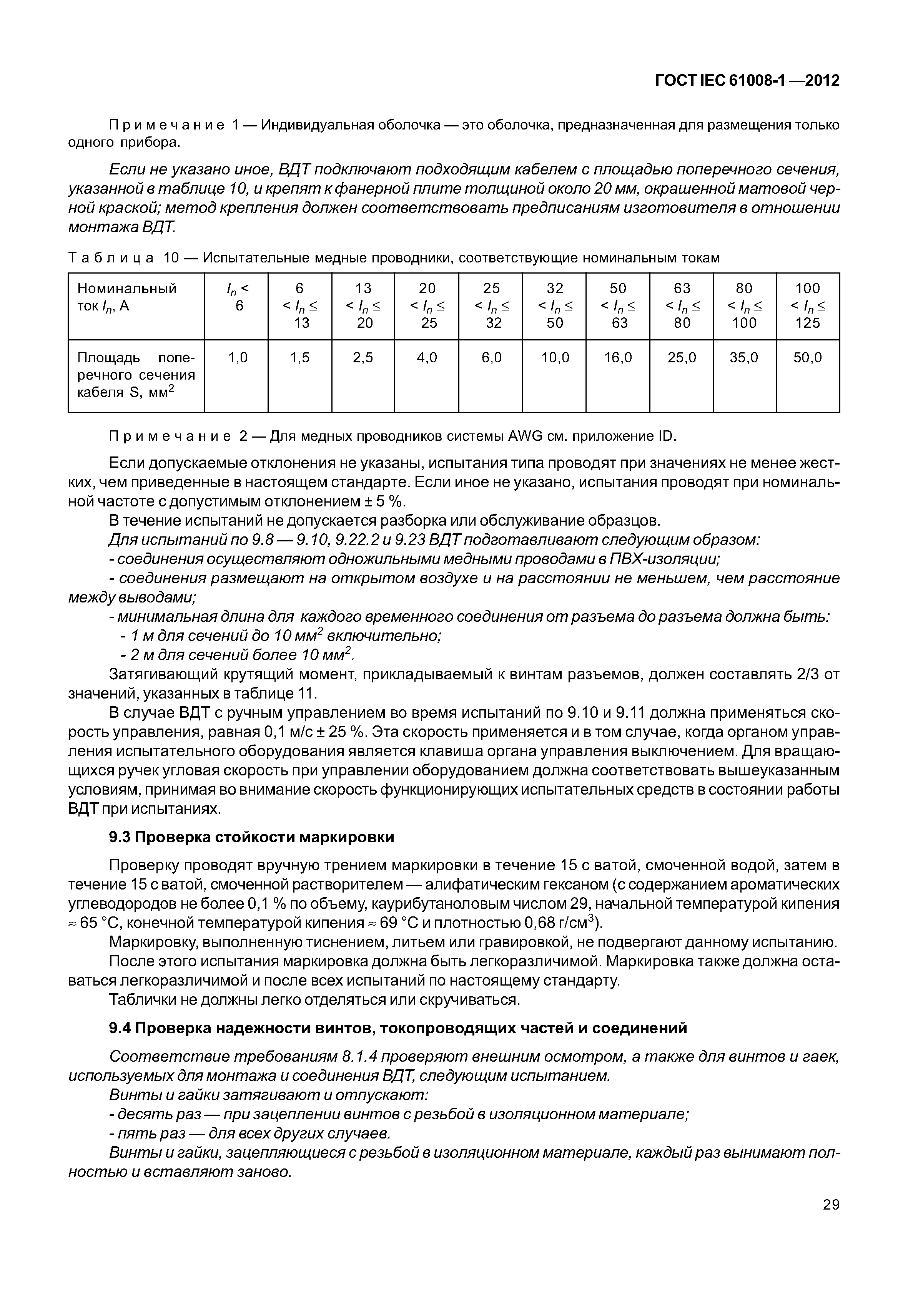

   9.3 Проверка стойкости маркировки
   9.4 Проверка надежности винтов, токопроводящих частей и соединений

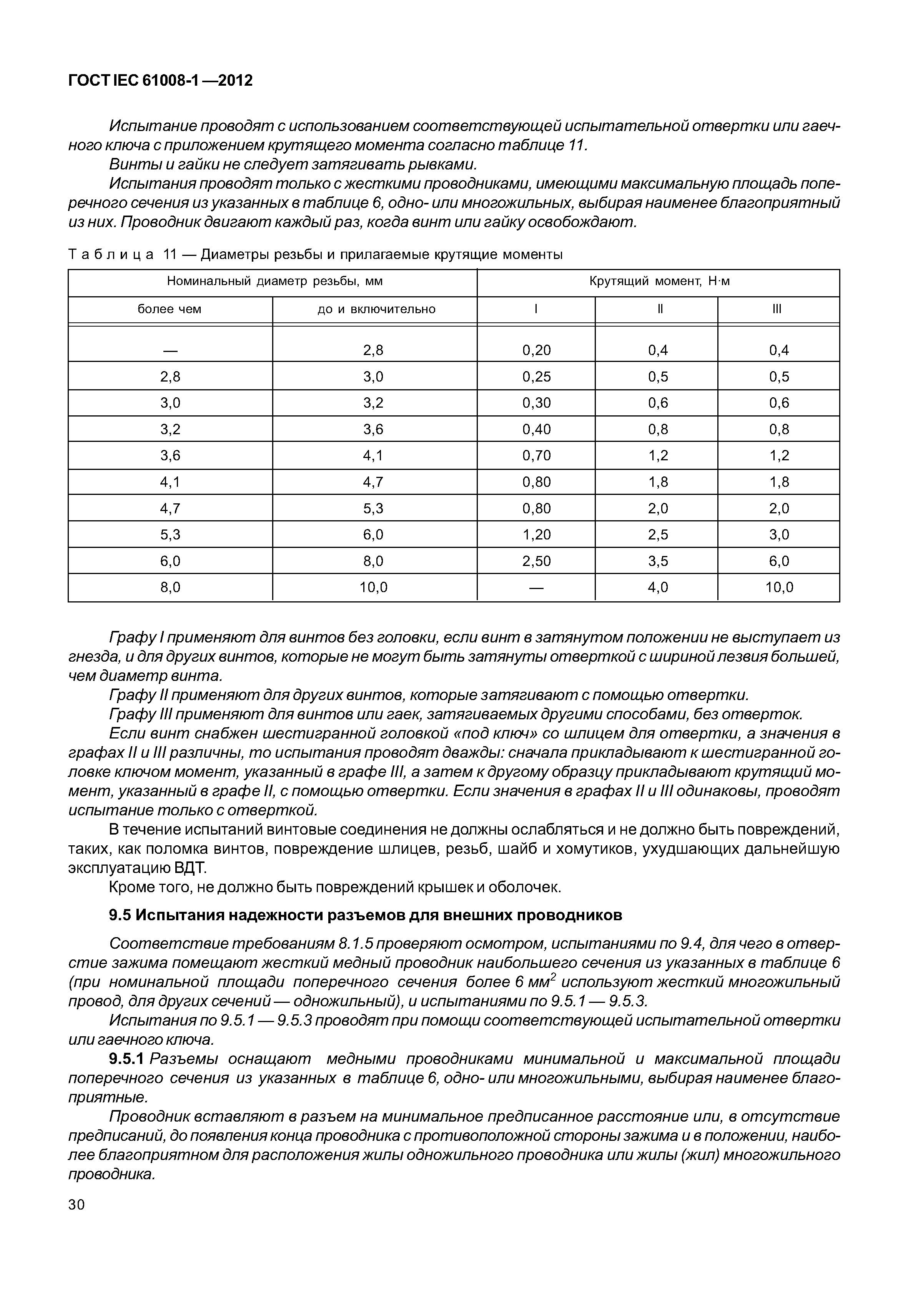

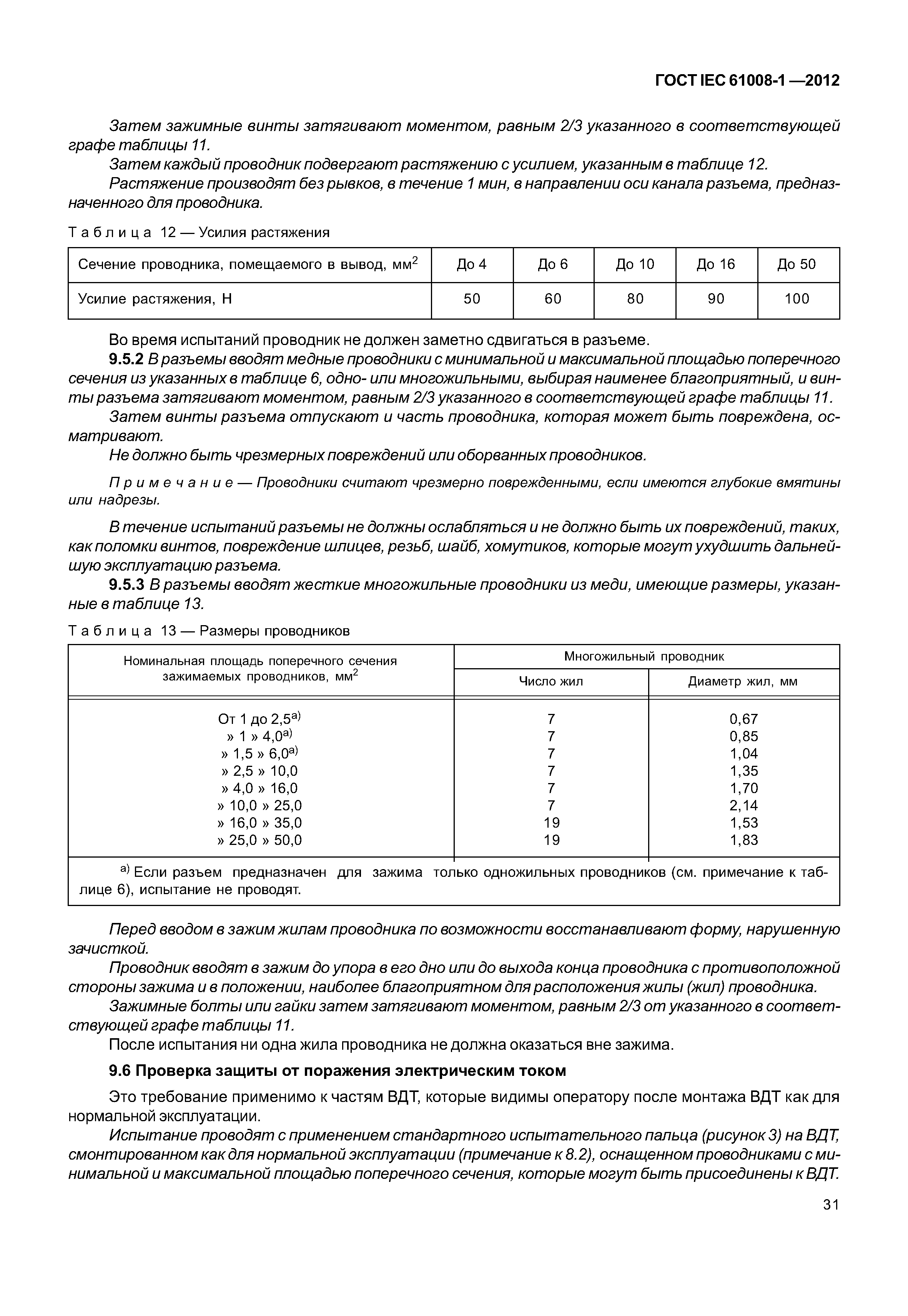

   9.5 Испытания надежности разъемов для внешних проводников

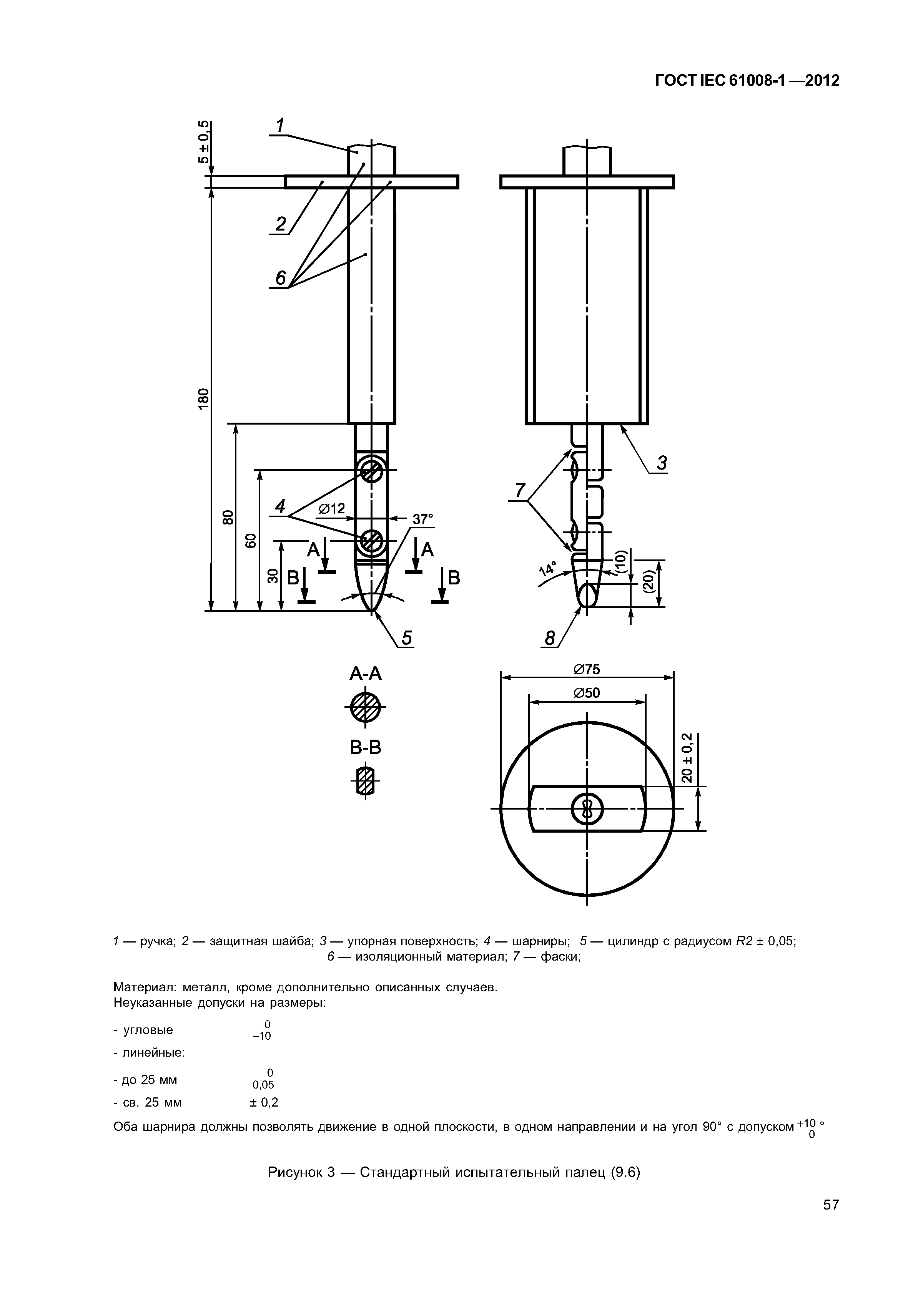

   9.6 Проверка защиты от поражения электрическим током

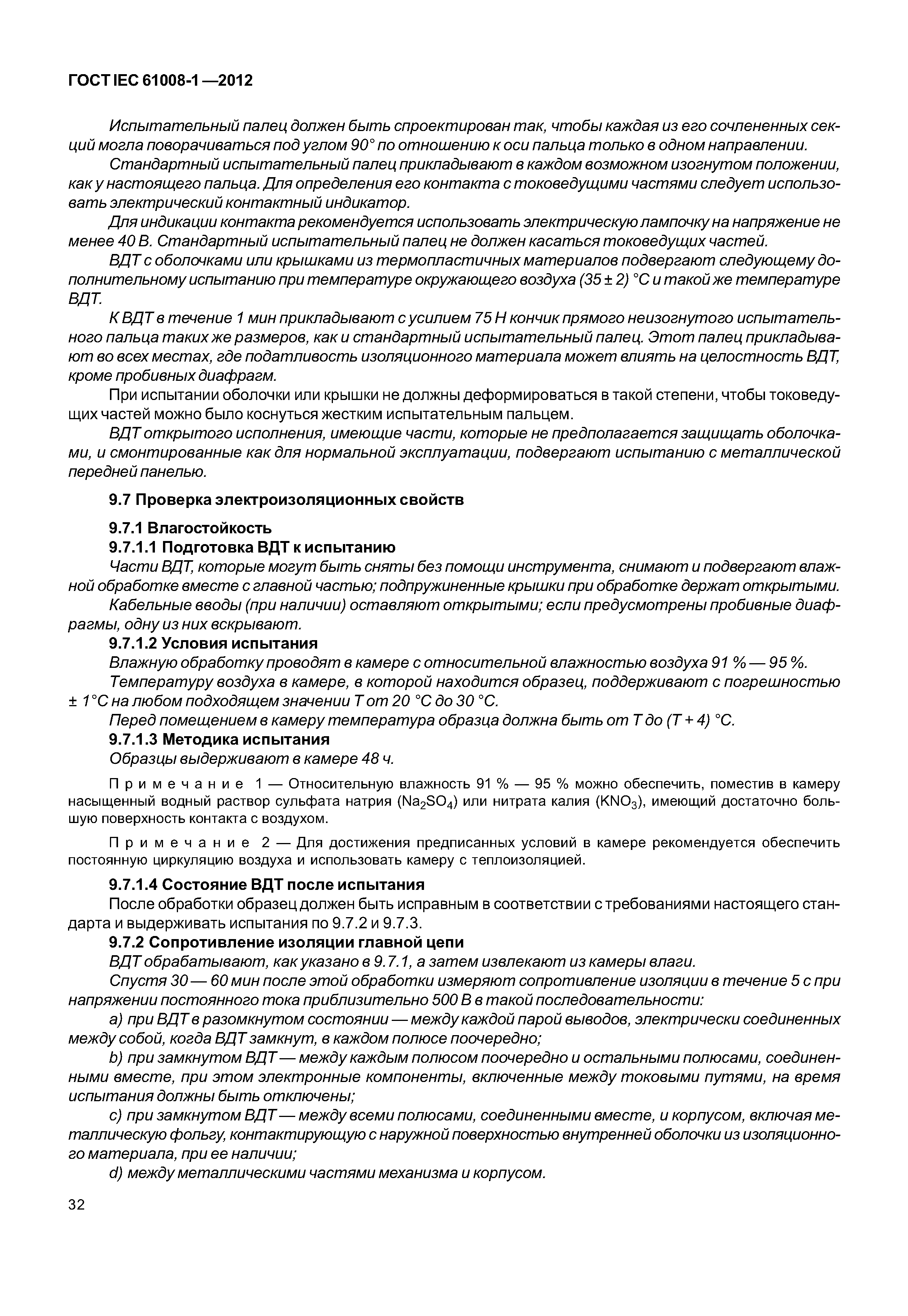

   9.7 Проверка электроизоляционных свойств
      9.7.1 Влагостойкость
      9.7.2 Сопротивление изоляции главной цепи

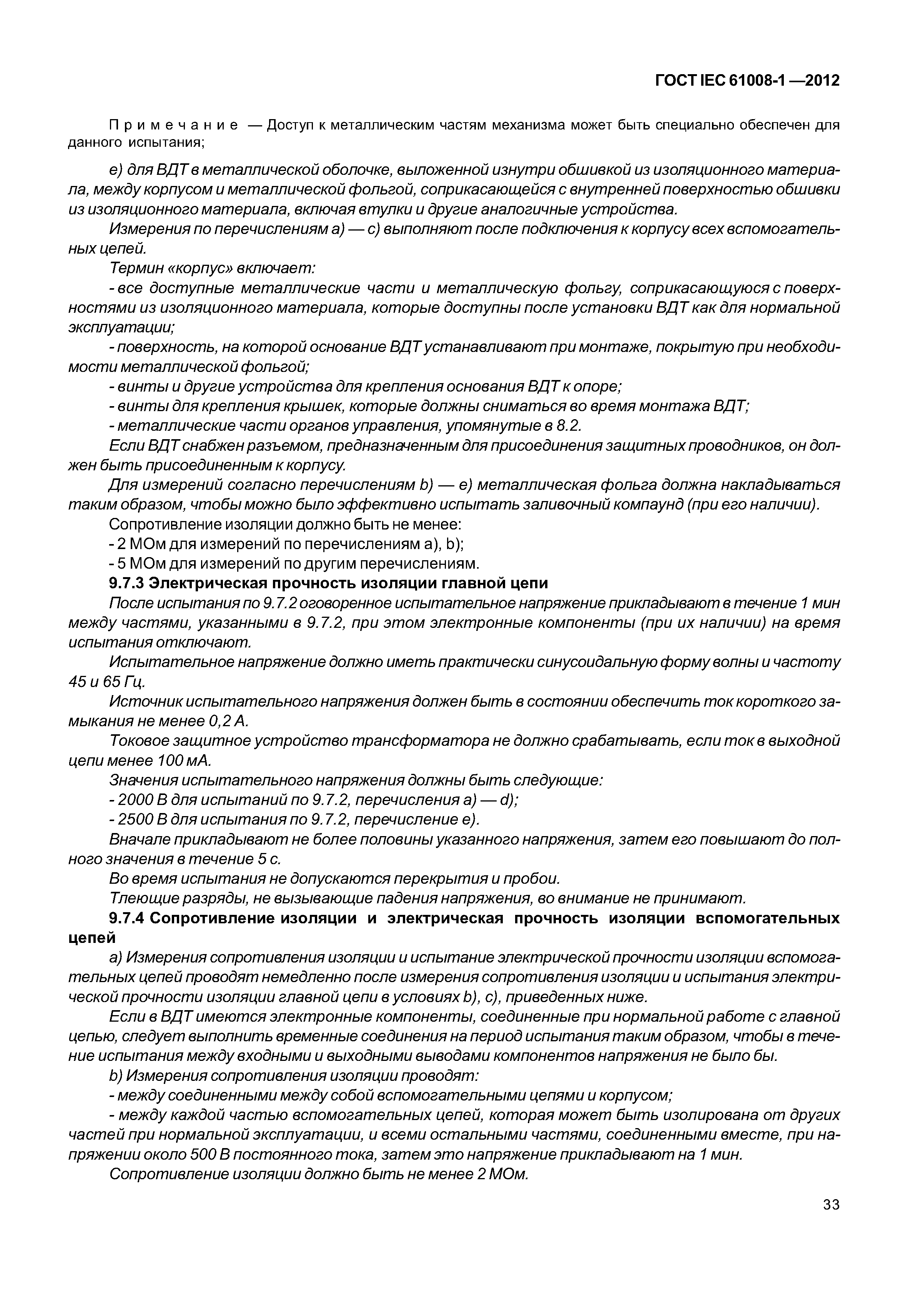

      9.7.3 Электрическая прочность изоляции главной цепи
      9.7.4 Сопротивление изоляции и электрическая прочность изоляции вспомогательных цепей

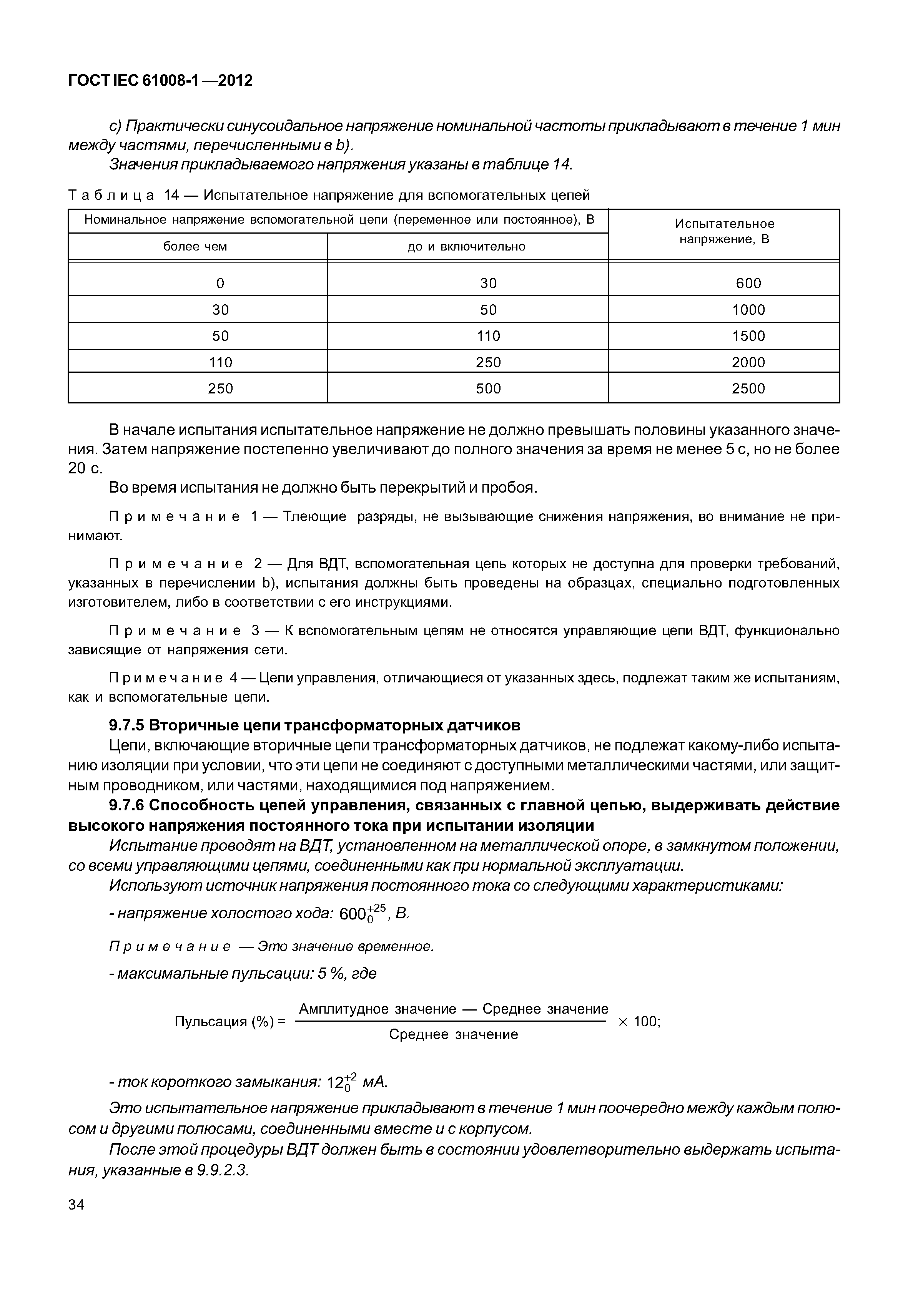

      9.7.5 Вторичные цепи трансформаторных датчиков
      9.7.6 Способность цепей управления, связанных с главной цепью, выдерживать действие высокого напряжения постоянного тока при испытании изоляции

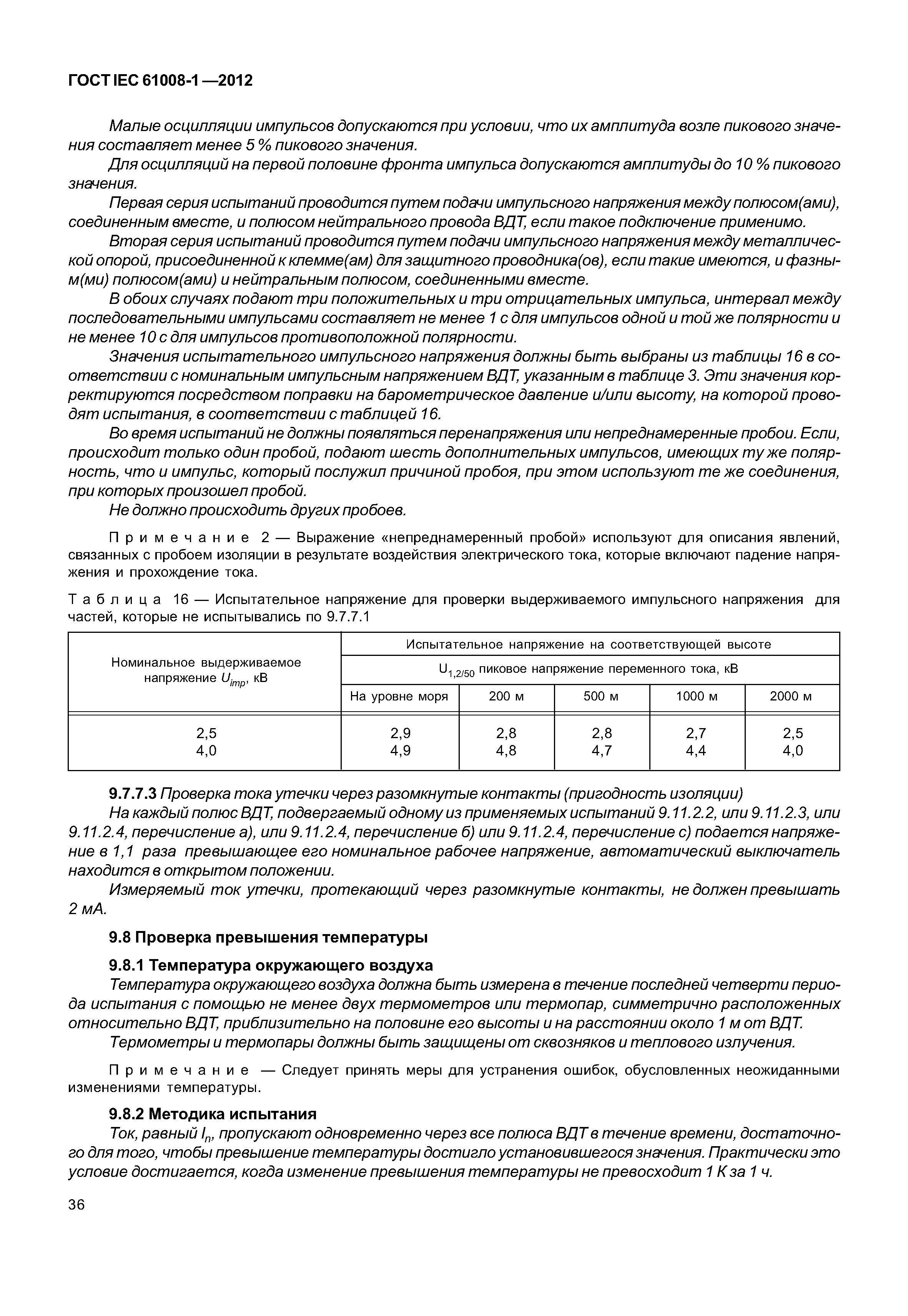

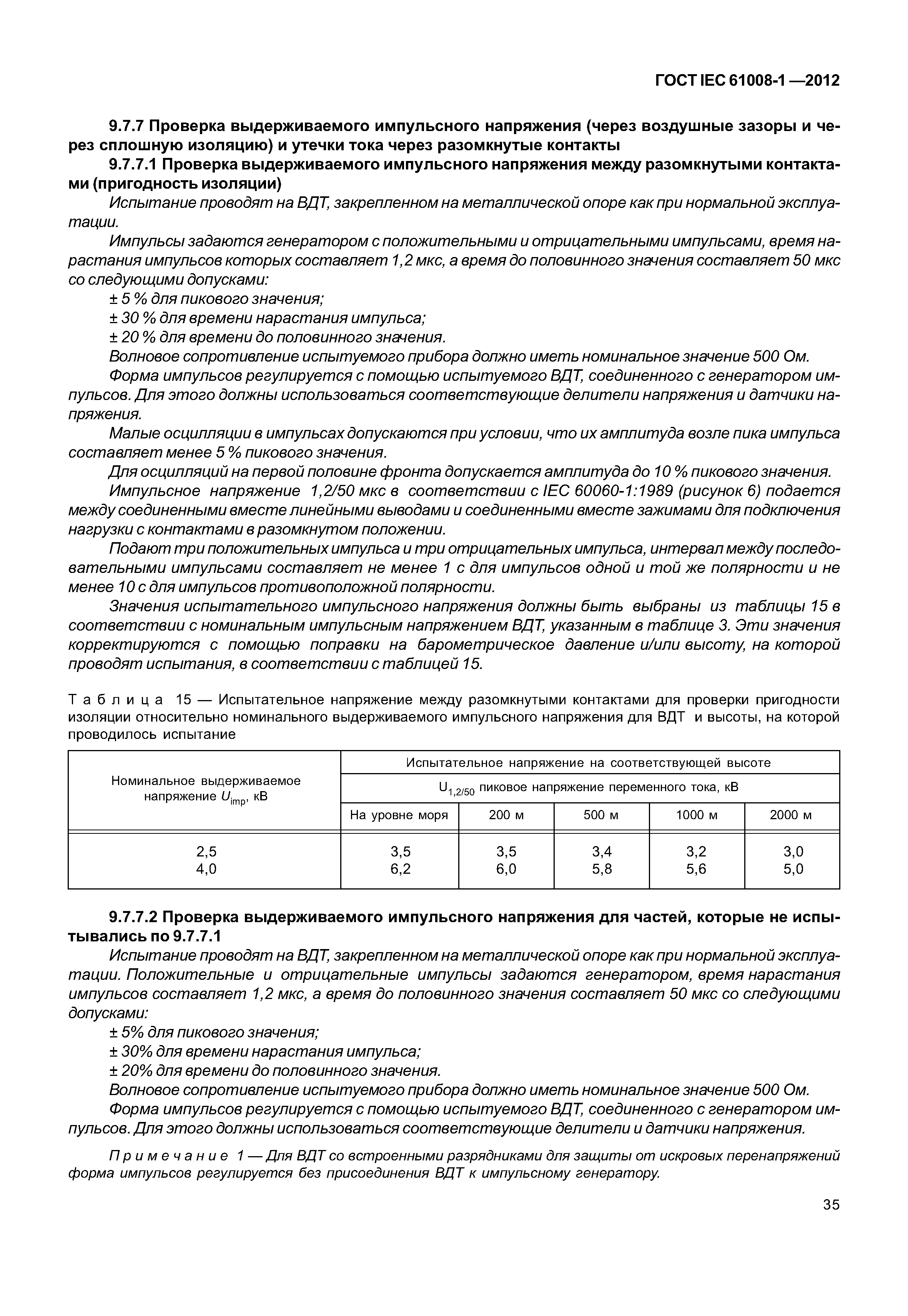

      9.7.7 Проверка выдерживаемого импульсного напряжения (через воздушные зазоры и через сплошную изоляцию) и утечки тока через разомкнутые контакты
   9.8 Проверка превышения температуры
      9.8.1 Температура окружающего воздуха
      9.8.2 Методика испытания

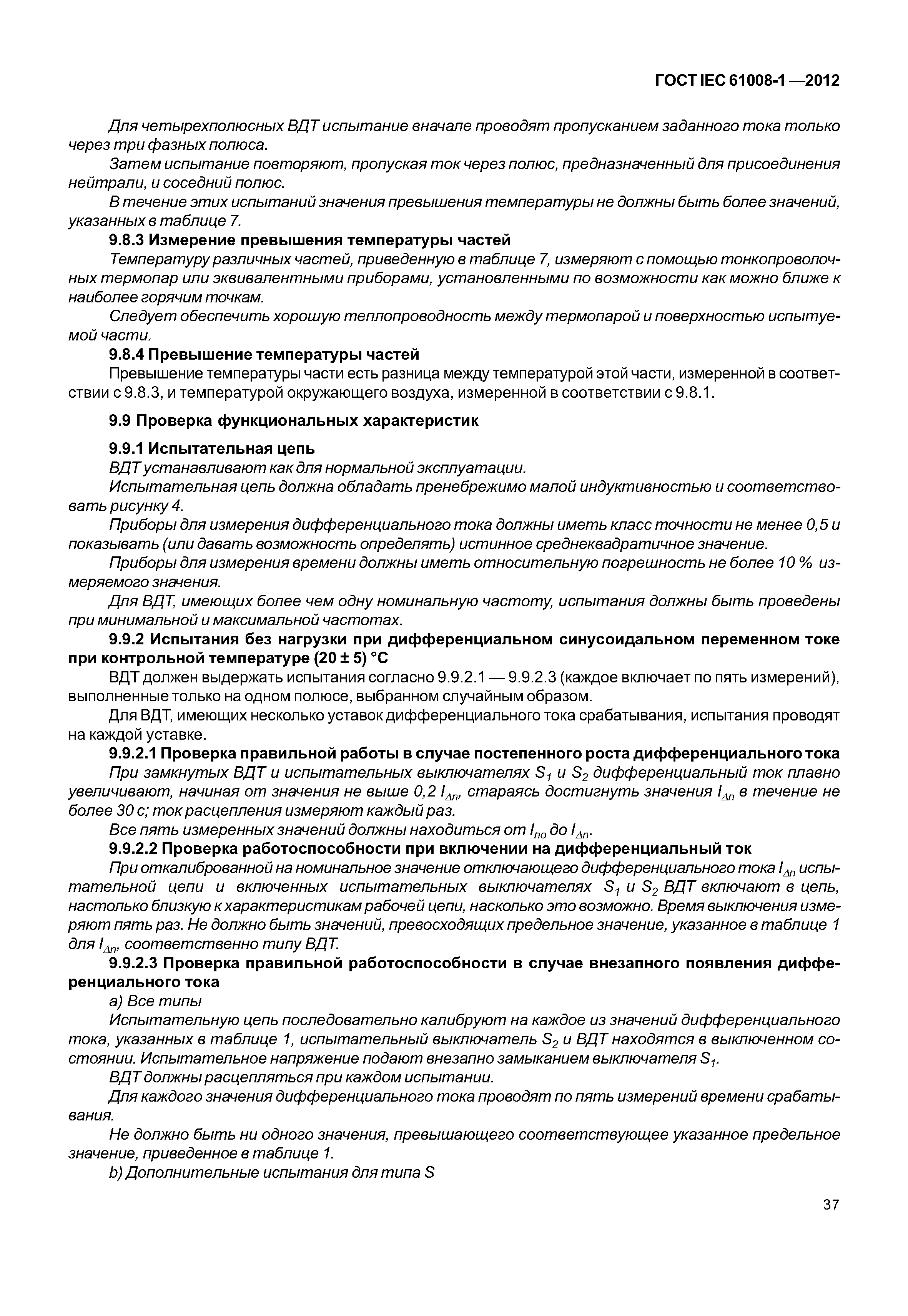

      9.8.3 Измерение превышения температуры частей
      9.8.4 Превышение температуры частей
   9.9 Проверка функциональных характеристик

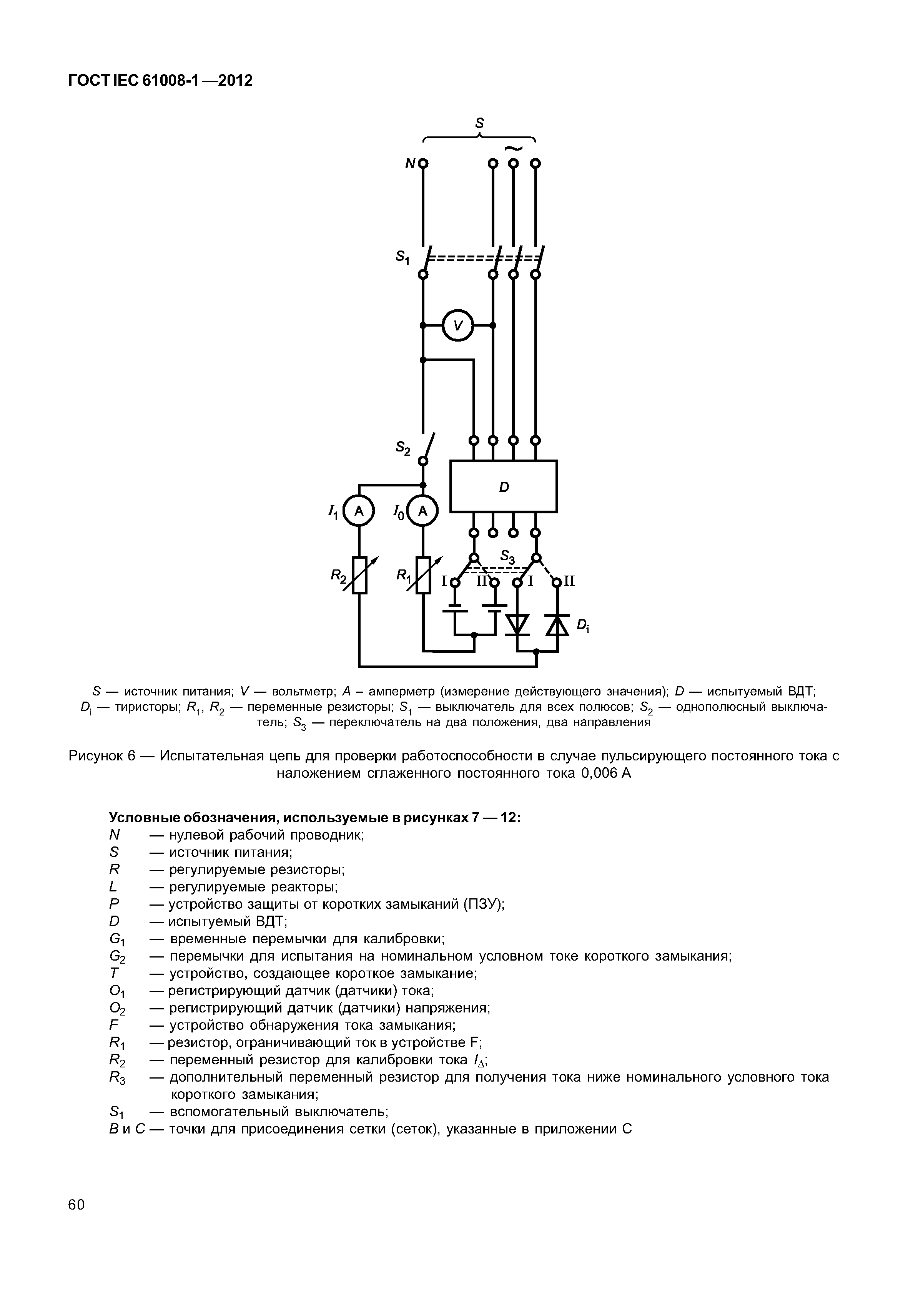

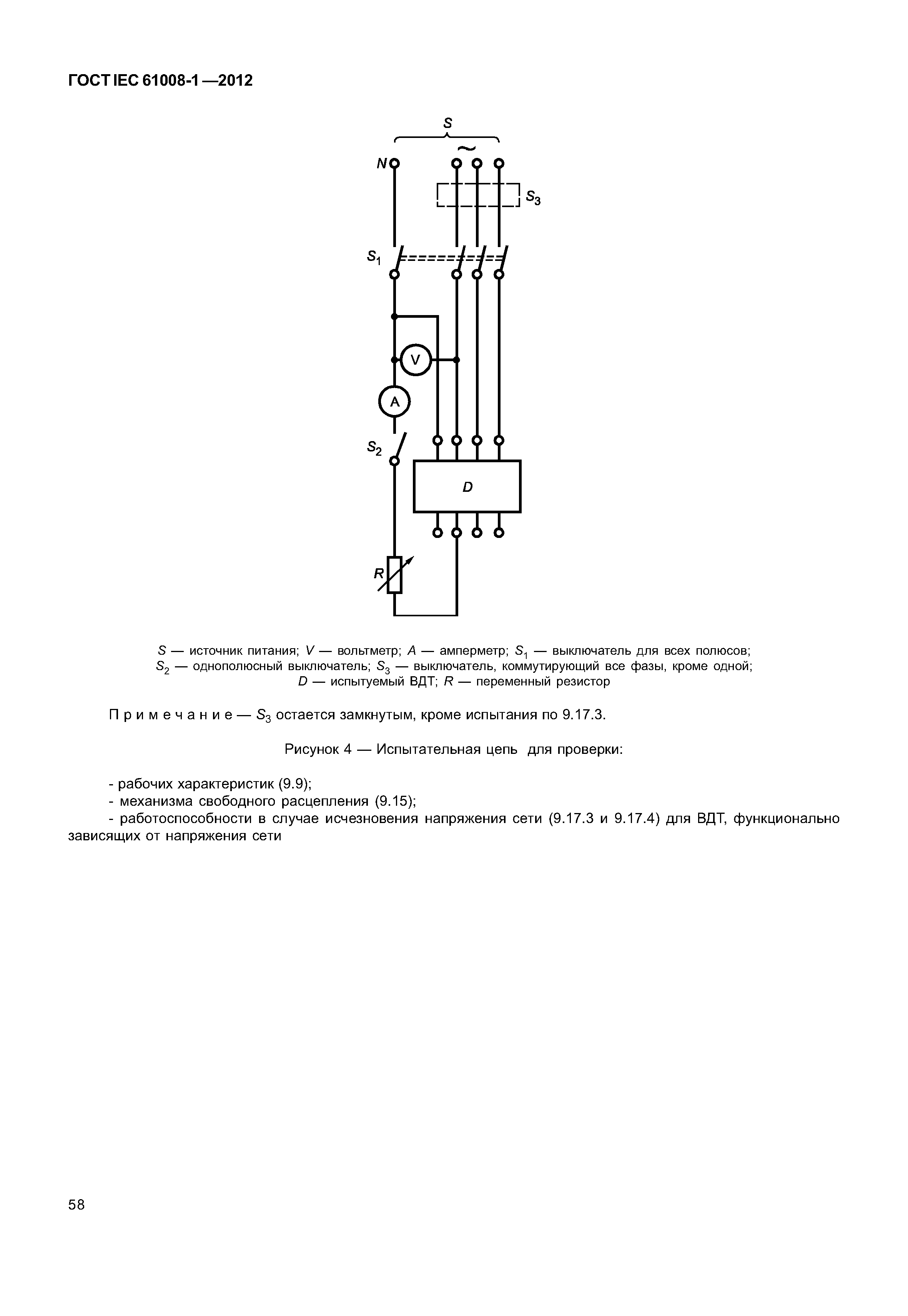

      9.9.1 Испытательная цепь
      9.9.2 Испытания без нагрузки при дифференциальном синусоидальном переменном токе при контрольной температуре (20±5) °С

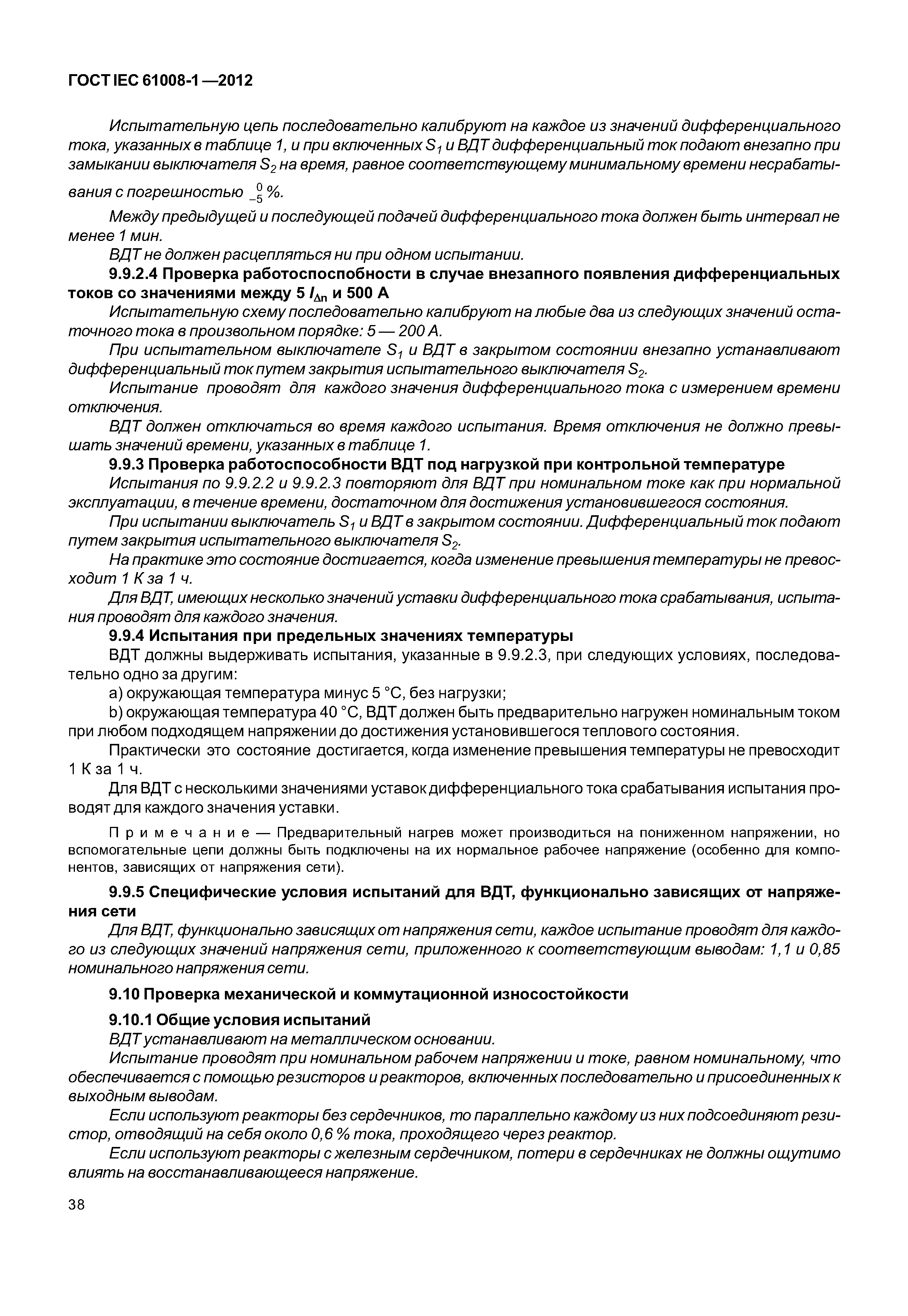

      9.9.3 Проверка работоспособности ВДТ под нагрузкой при контрольной температуре
      9.9.4 Испытания при предельных значениях температуры
      9.9.5 Специфические условия испытаний для ВДТ, функционально зависящих от напряжения сети

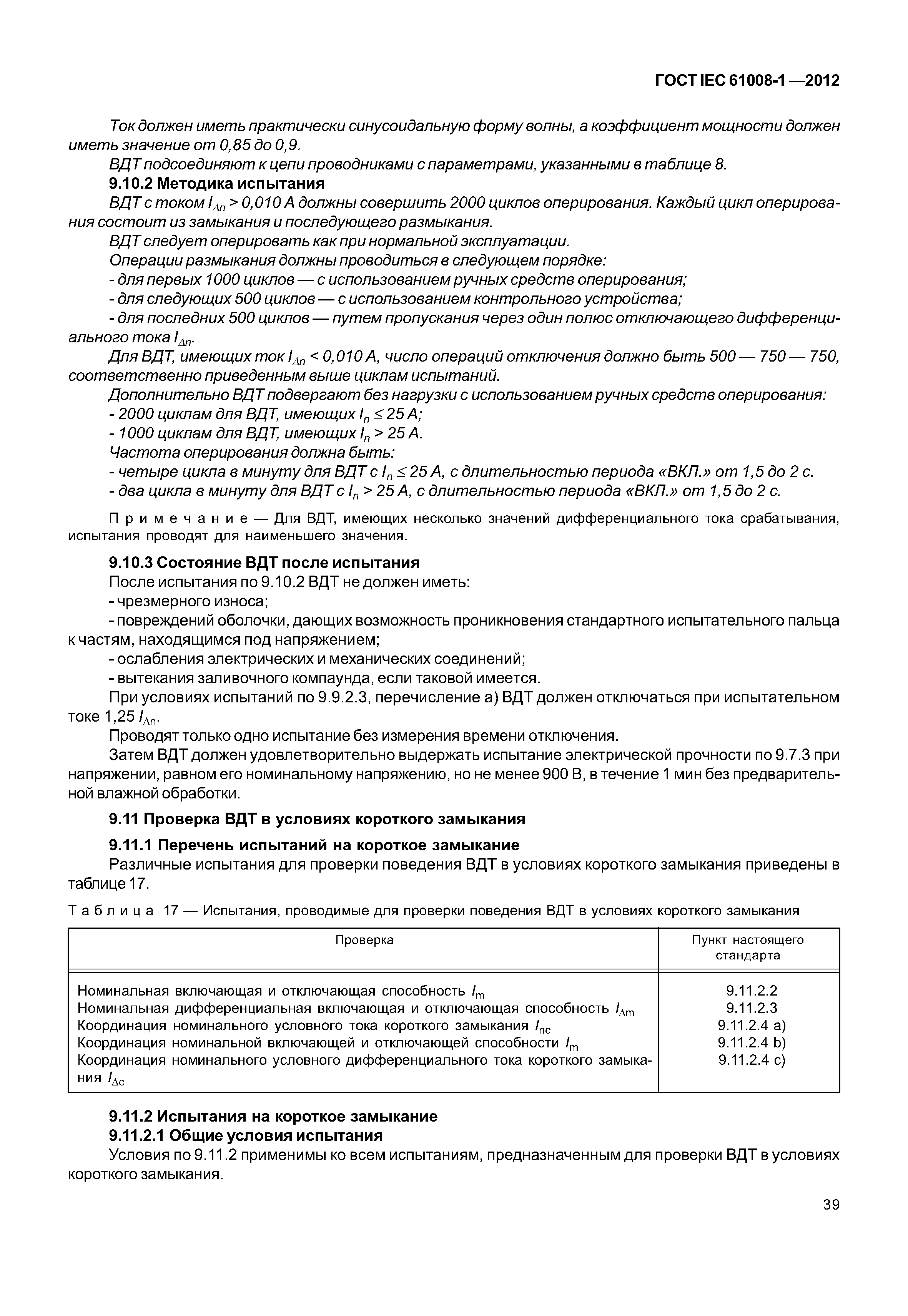

   9.10 Проверка механической и коммутационной износостойкости
      9.10.1 Общие условия испытаний
      9.10.2 Методика испытания
      9.10.3 Состояние ВДТ после испытания

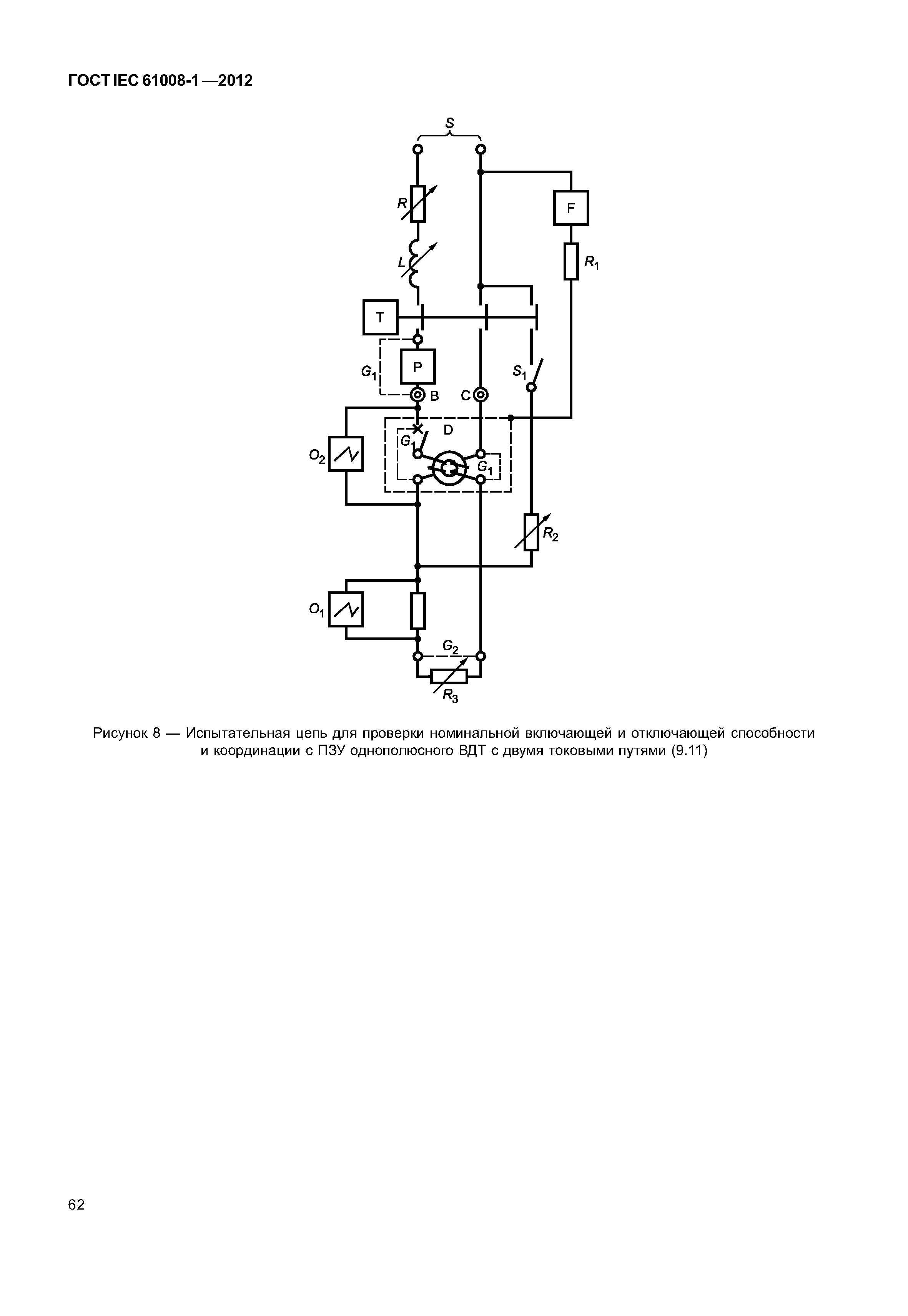

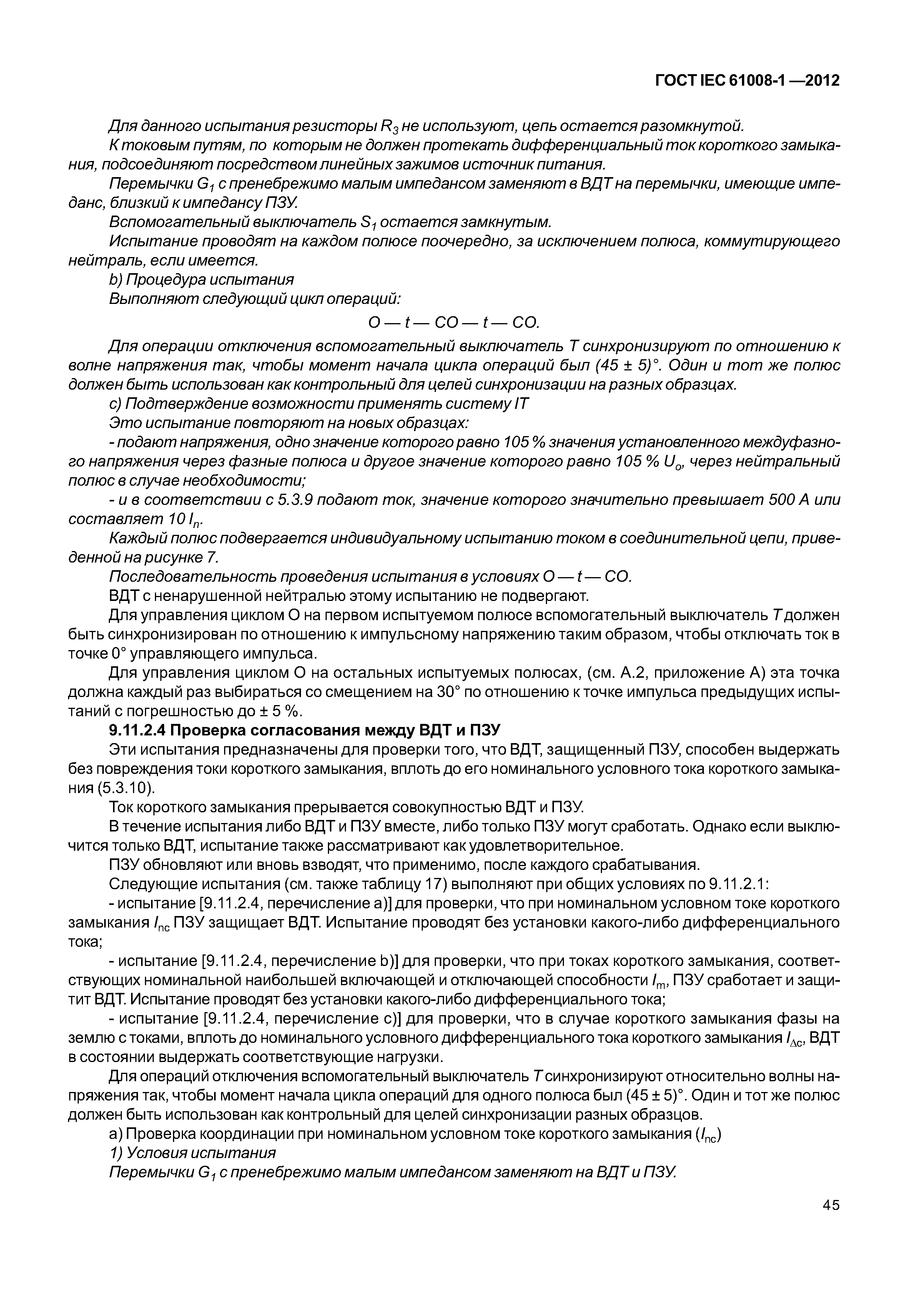

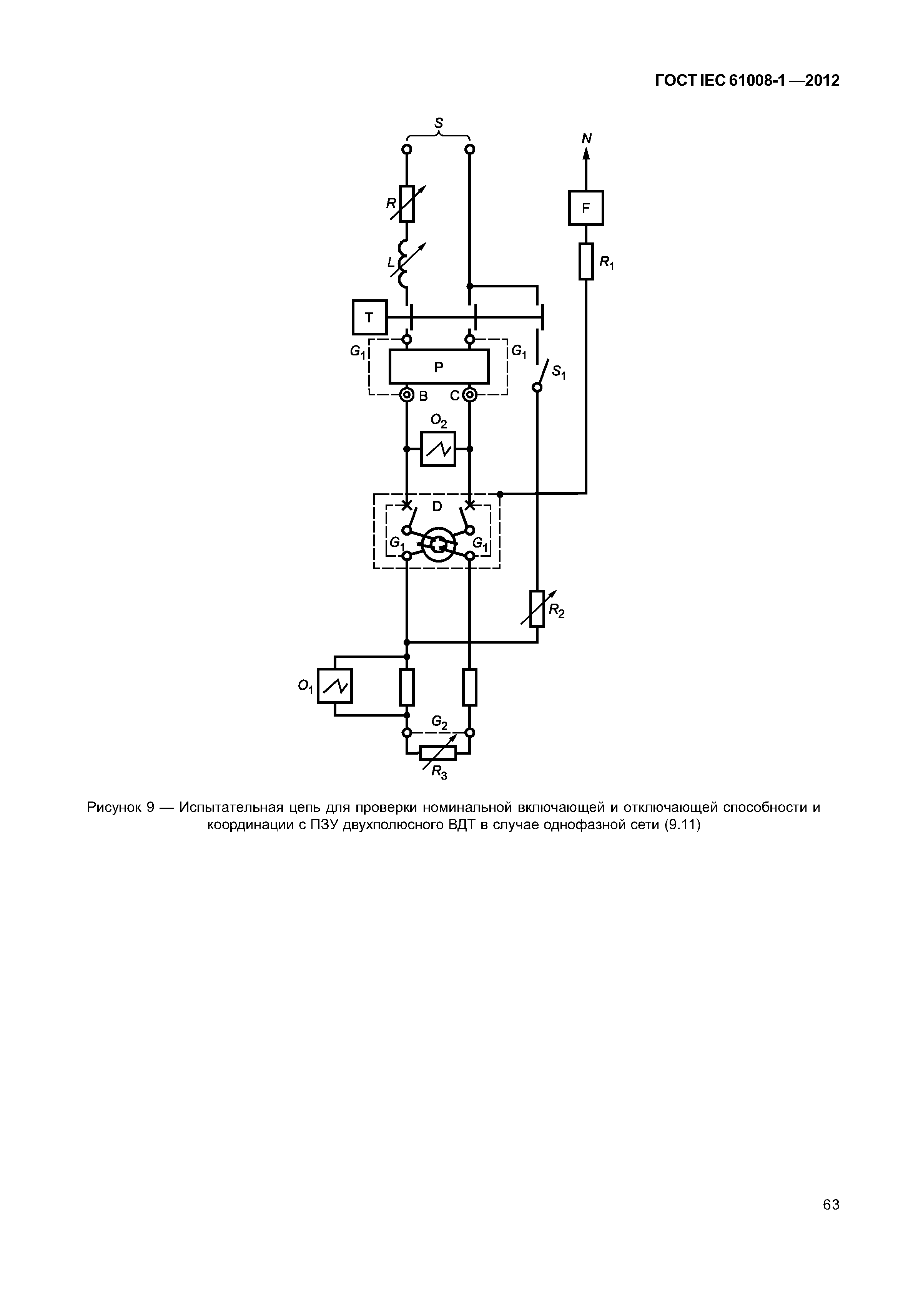

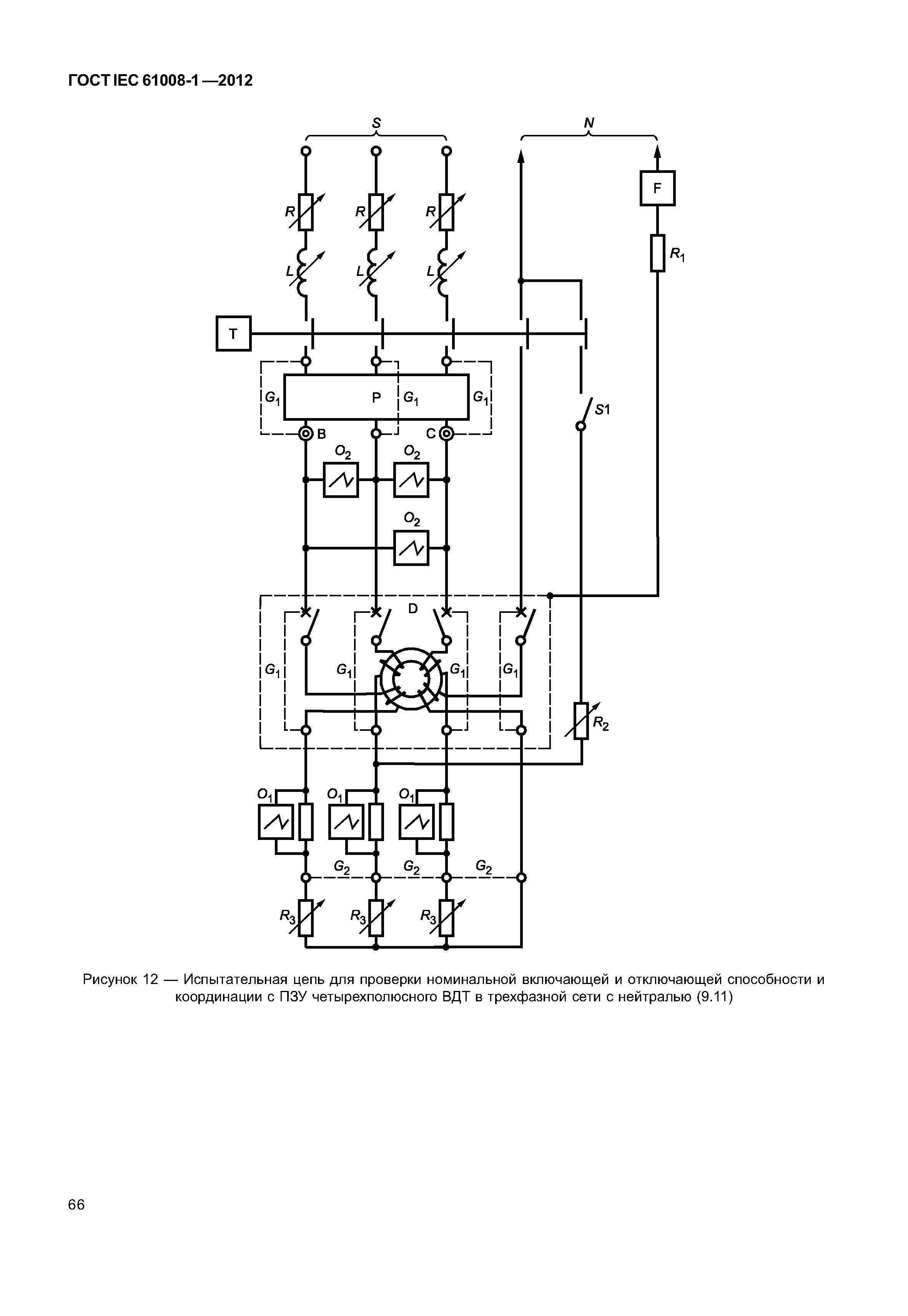

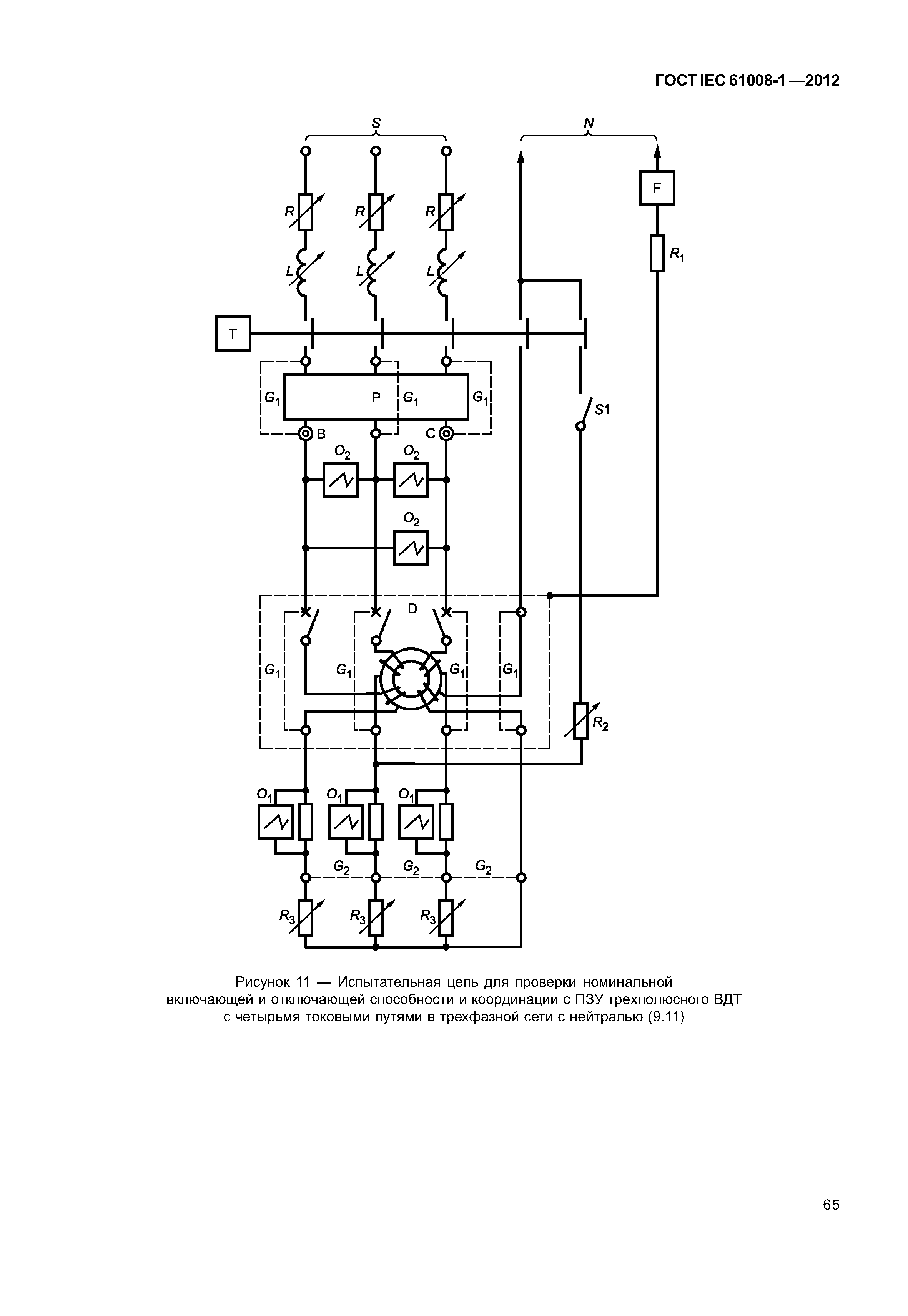

   9.11 Проверка ВДТ в условиях короткого замыкания
      9.11.1 Перечень испытаний на короткое замыкание

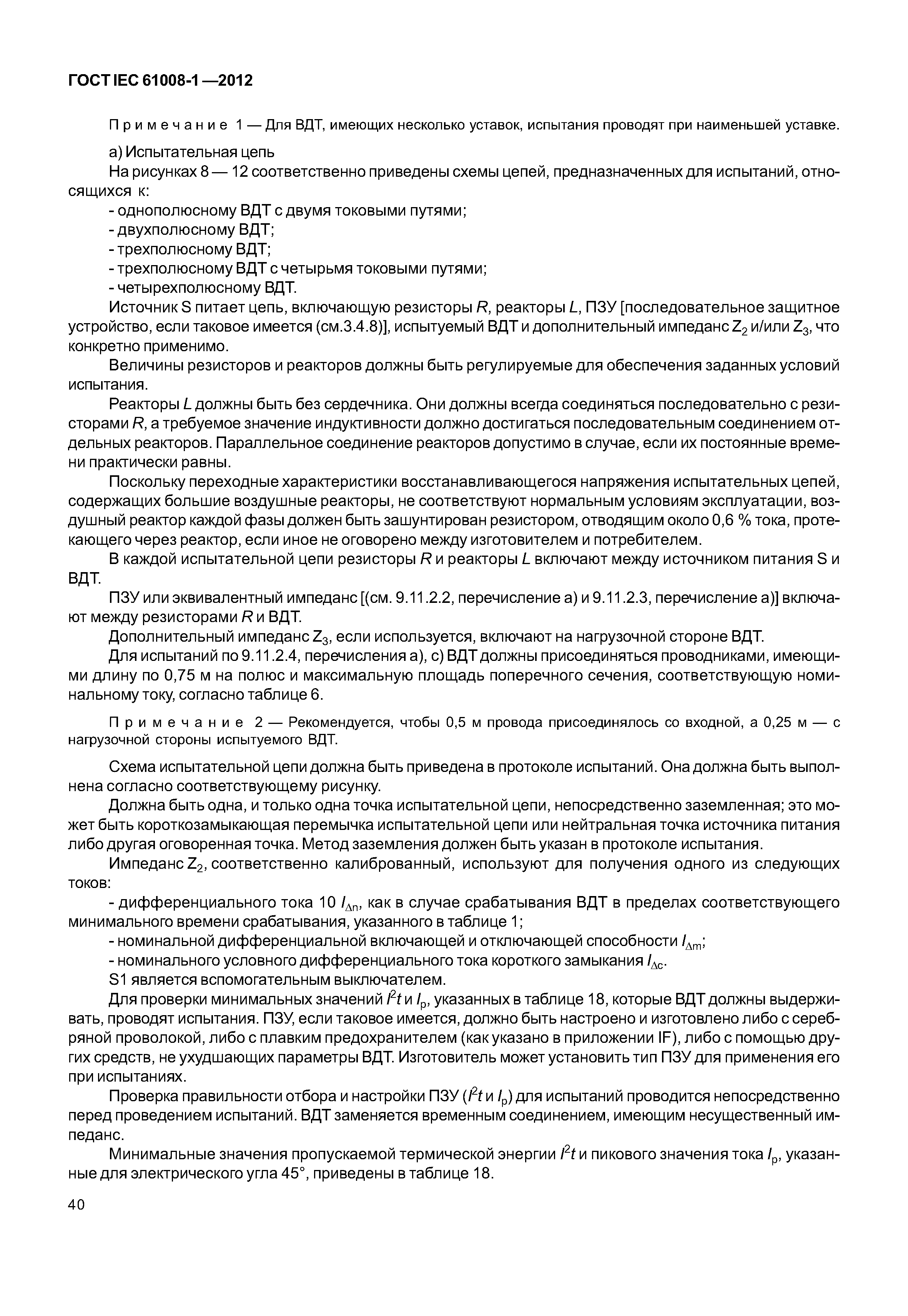

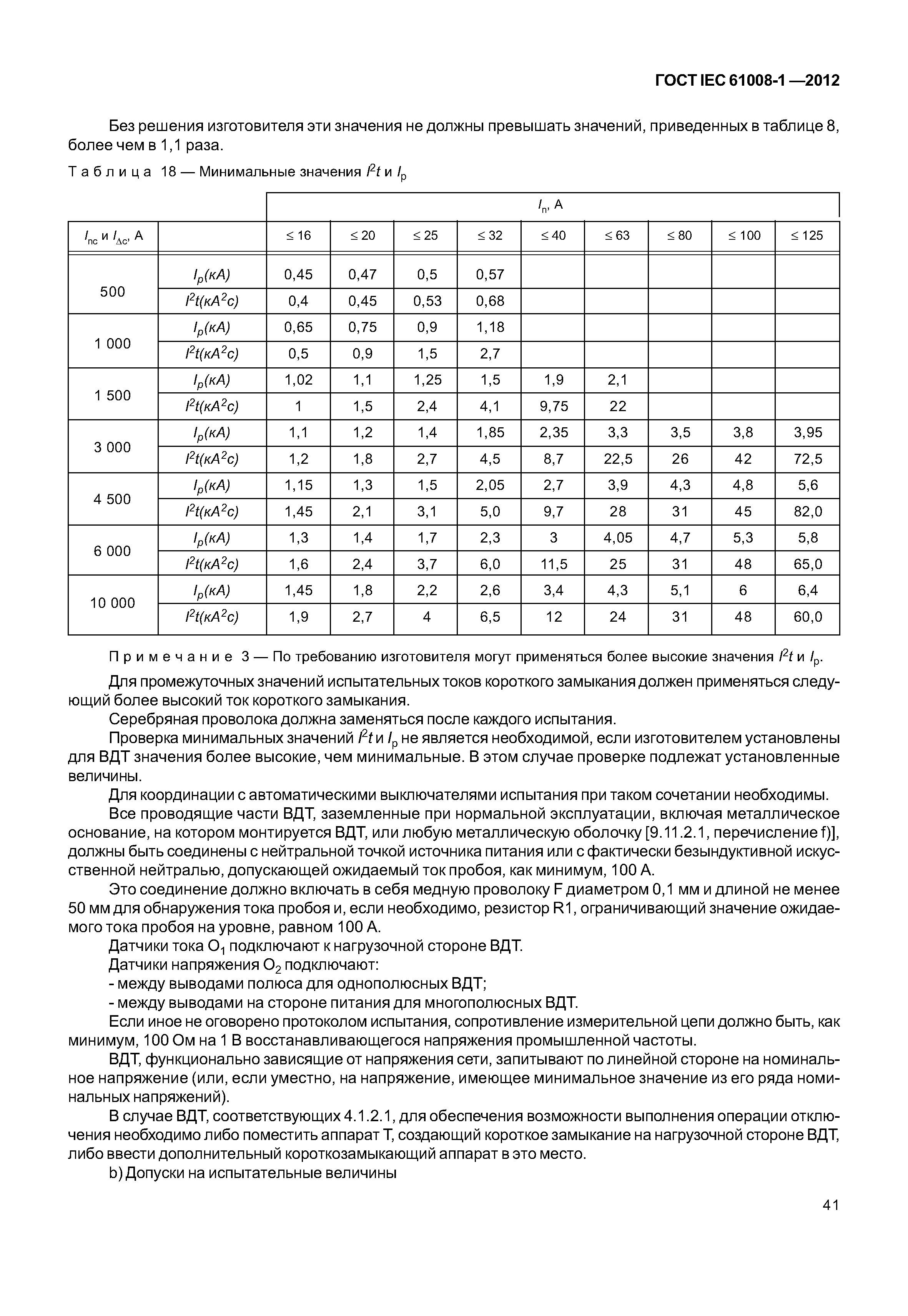

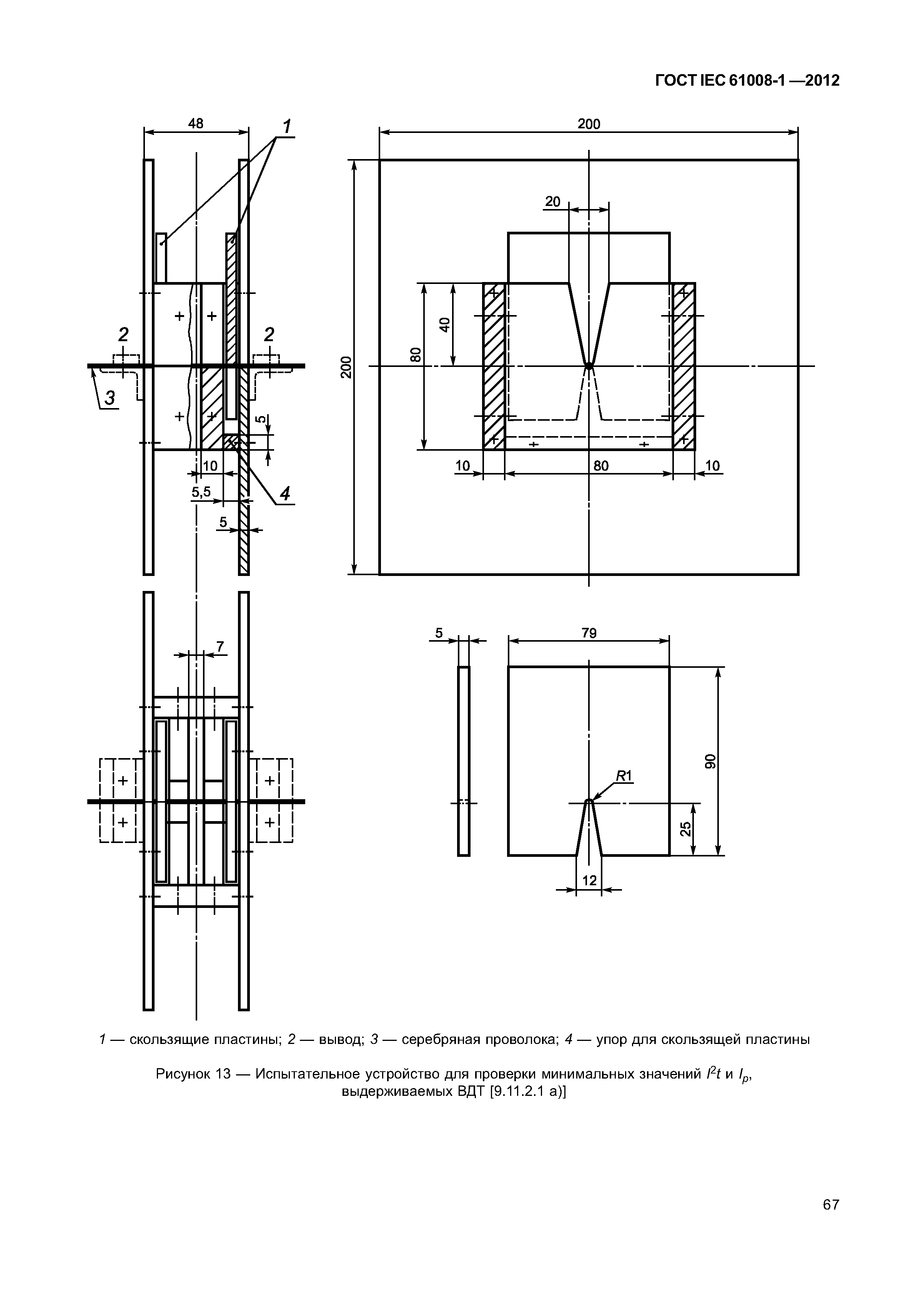

      9.11.2 Испытания на короткое замыкание

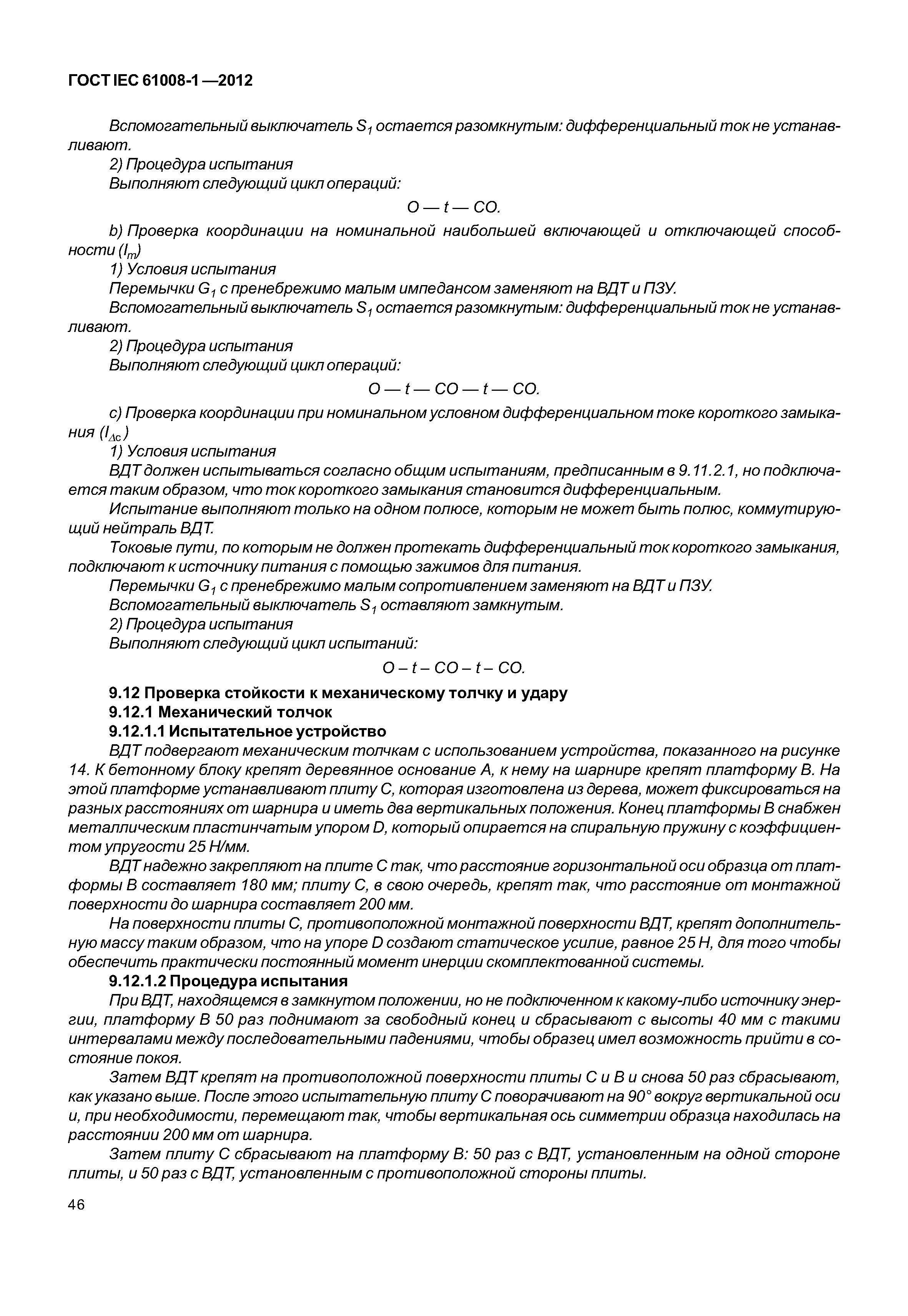

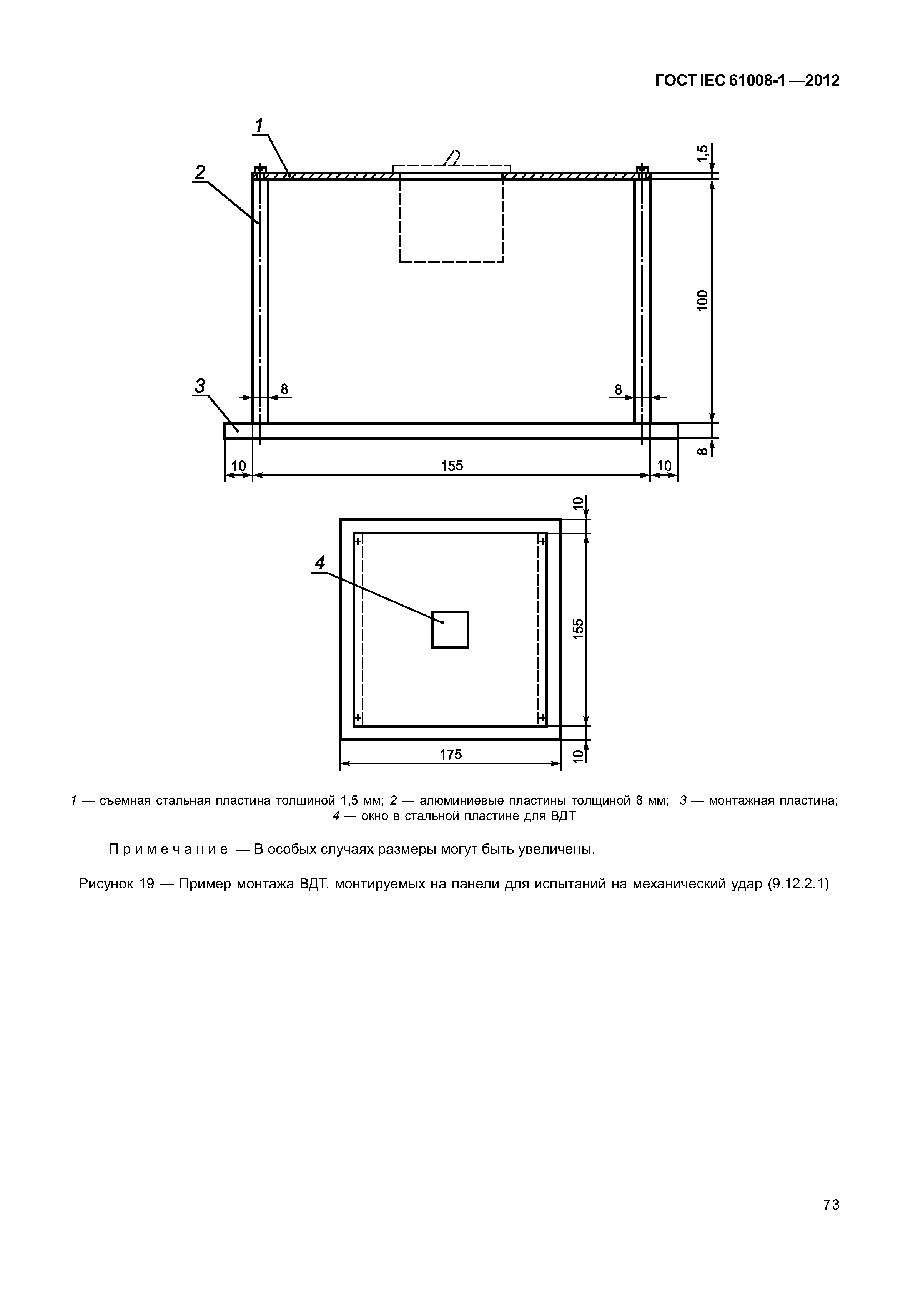

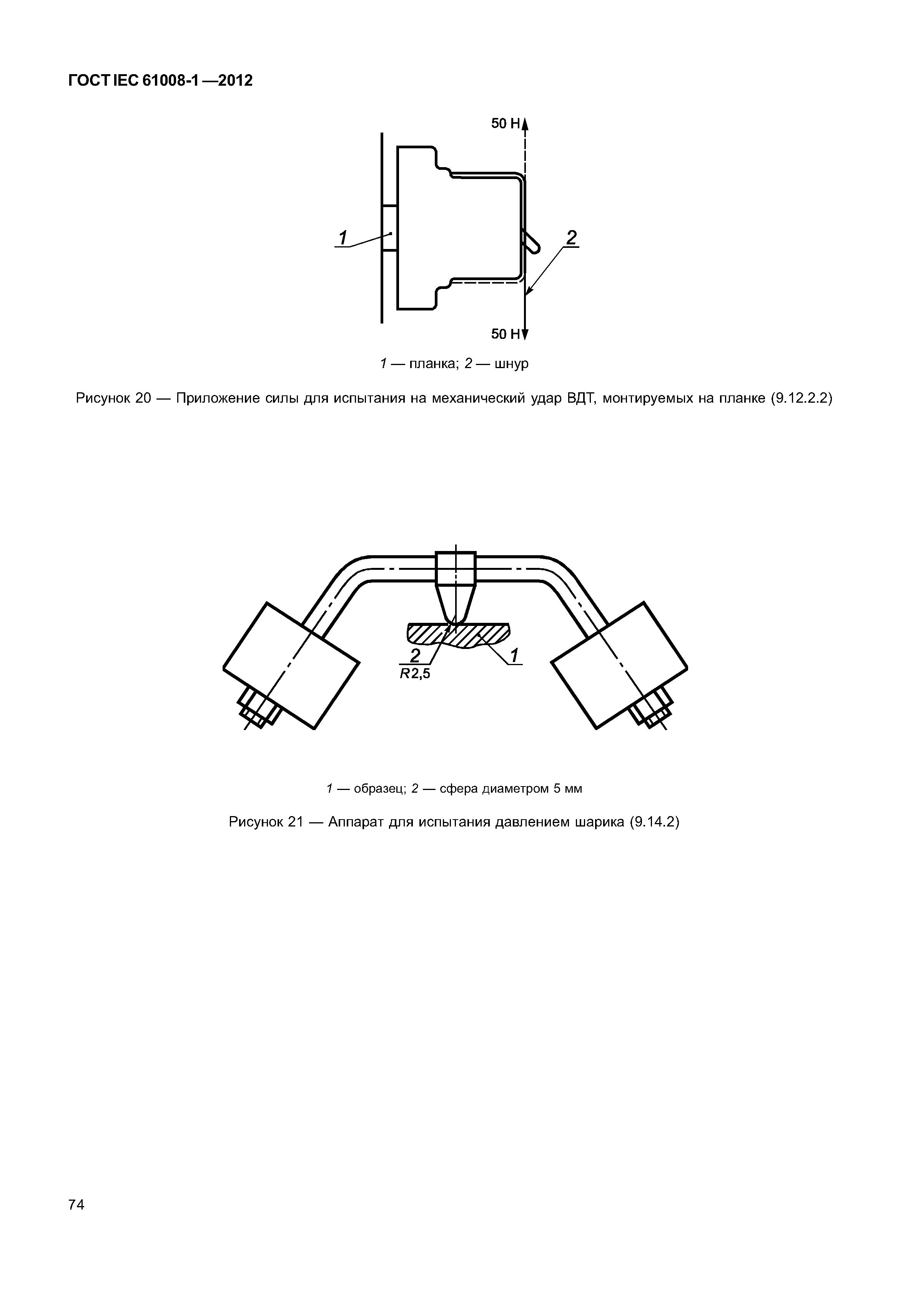

   9.12 Проверка стойкости к механическому толчку и удару

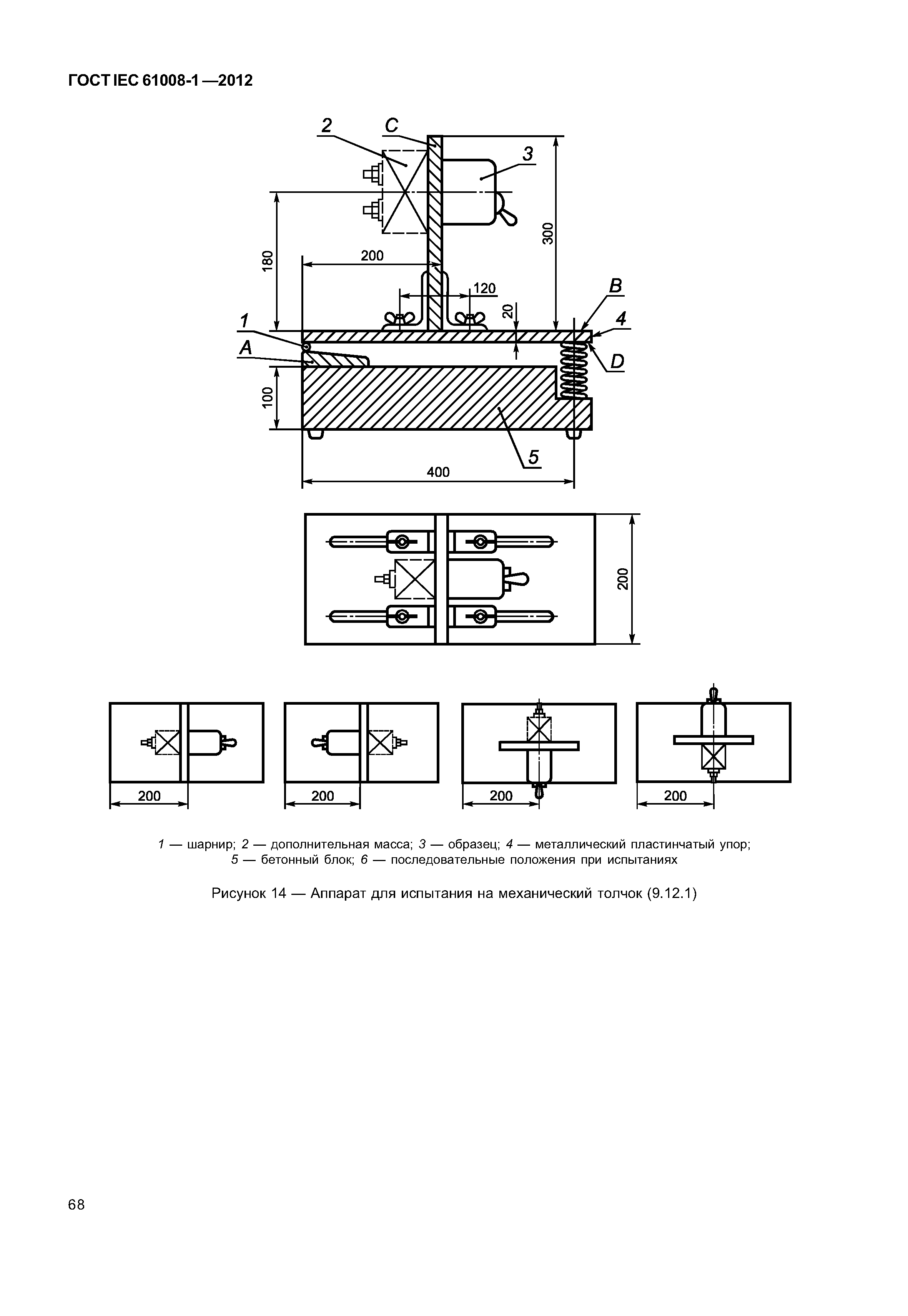

      9.12.1 Механический толчок

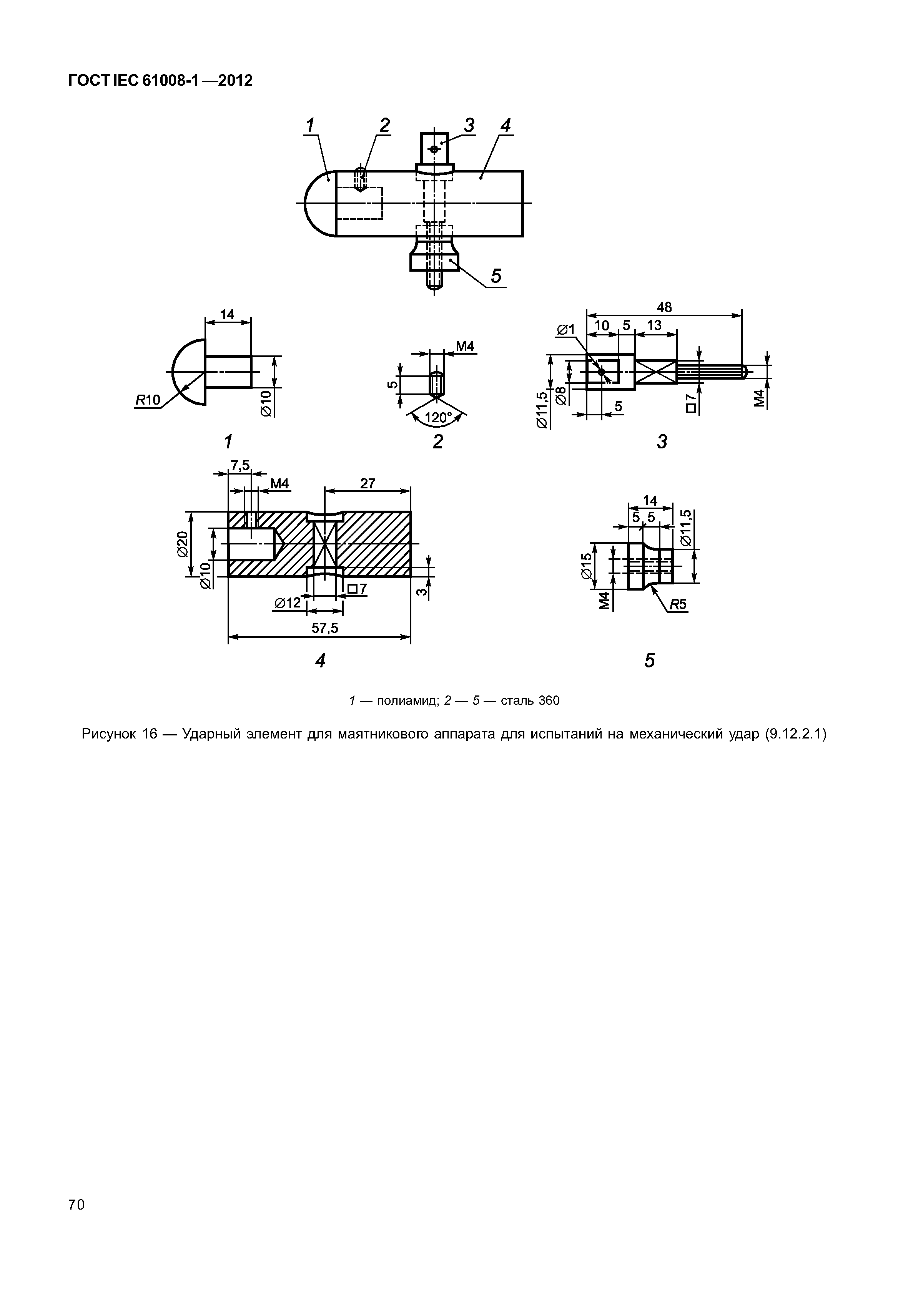

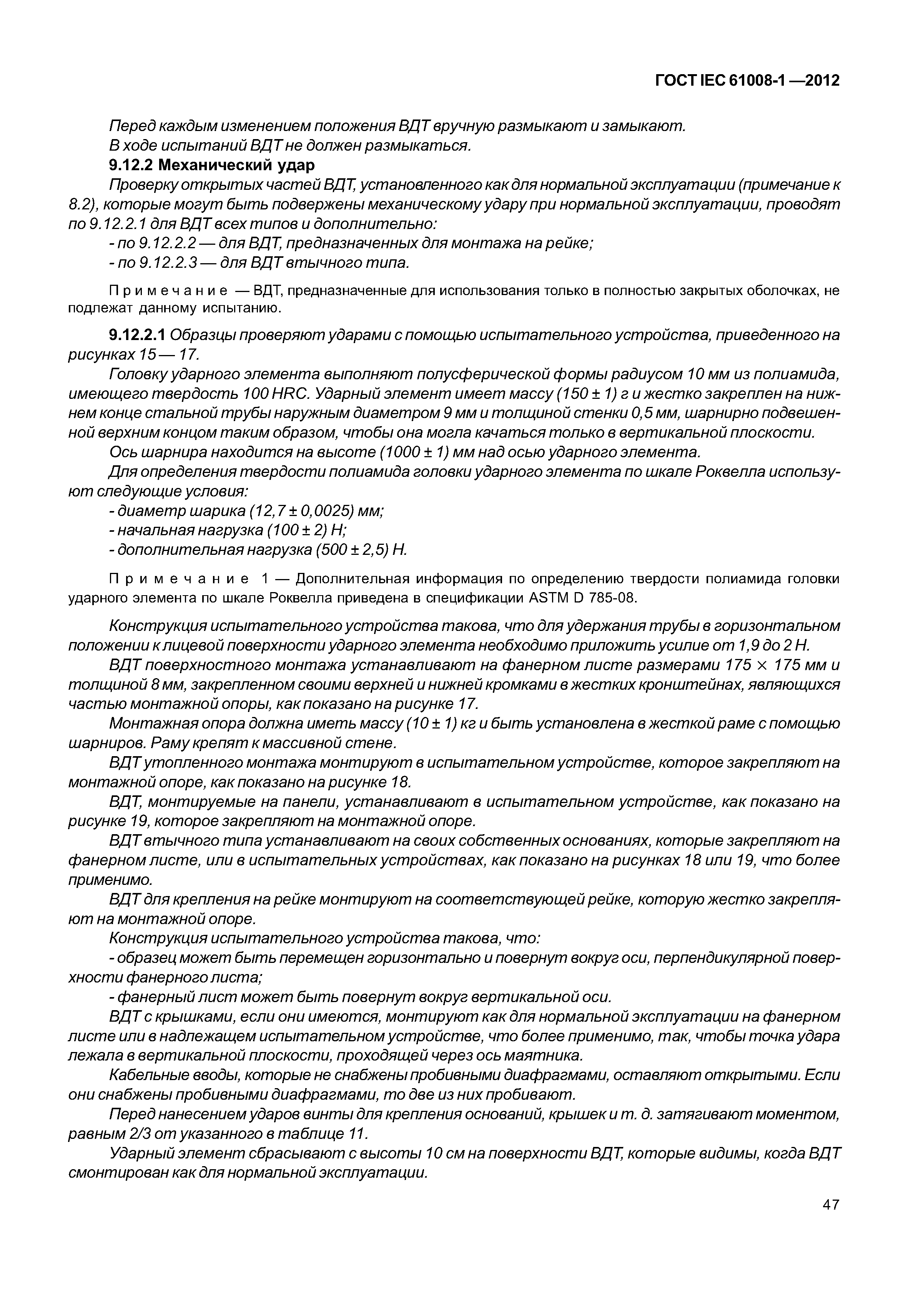

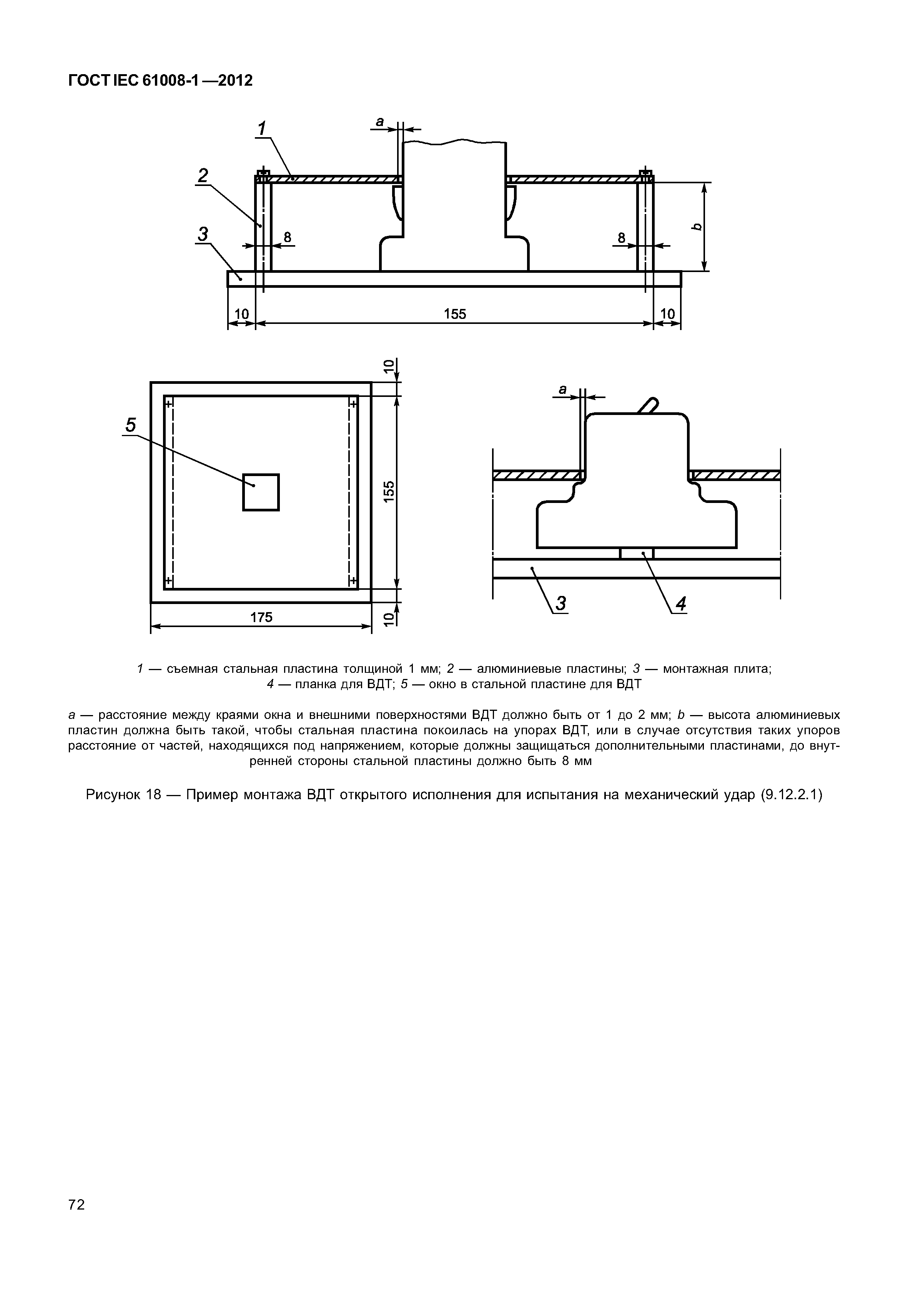

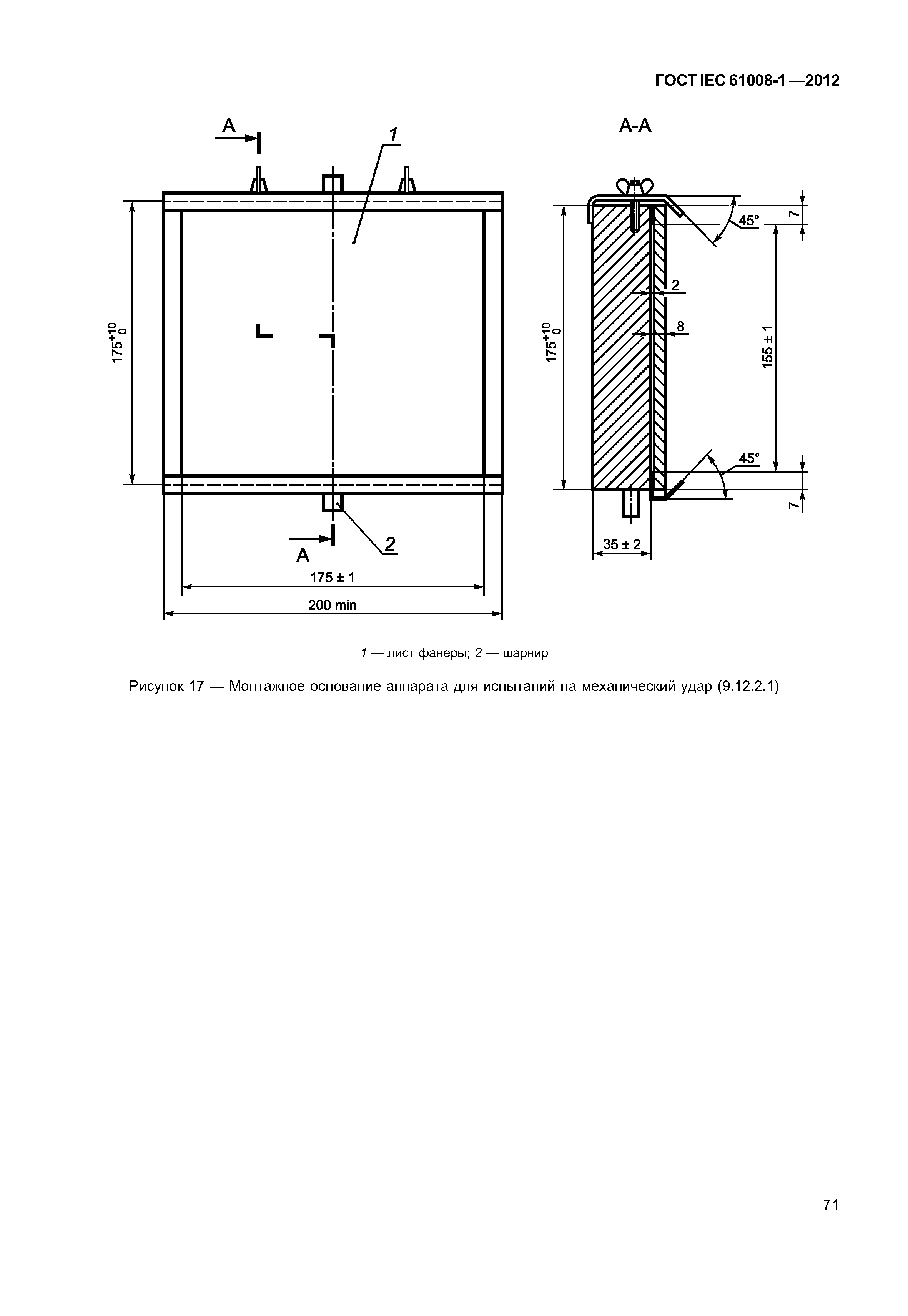

      9.12.2 Механический удар

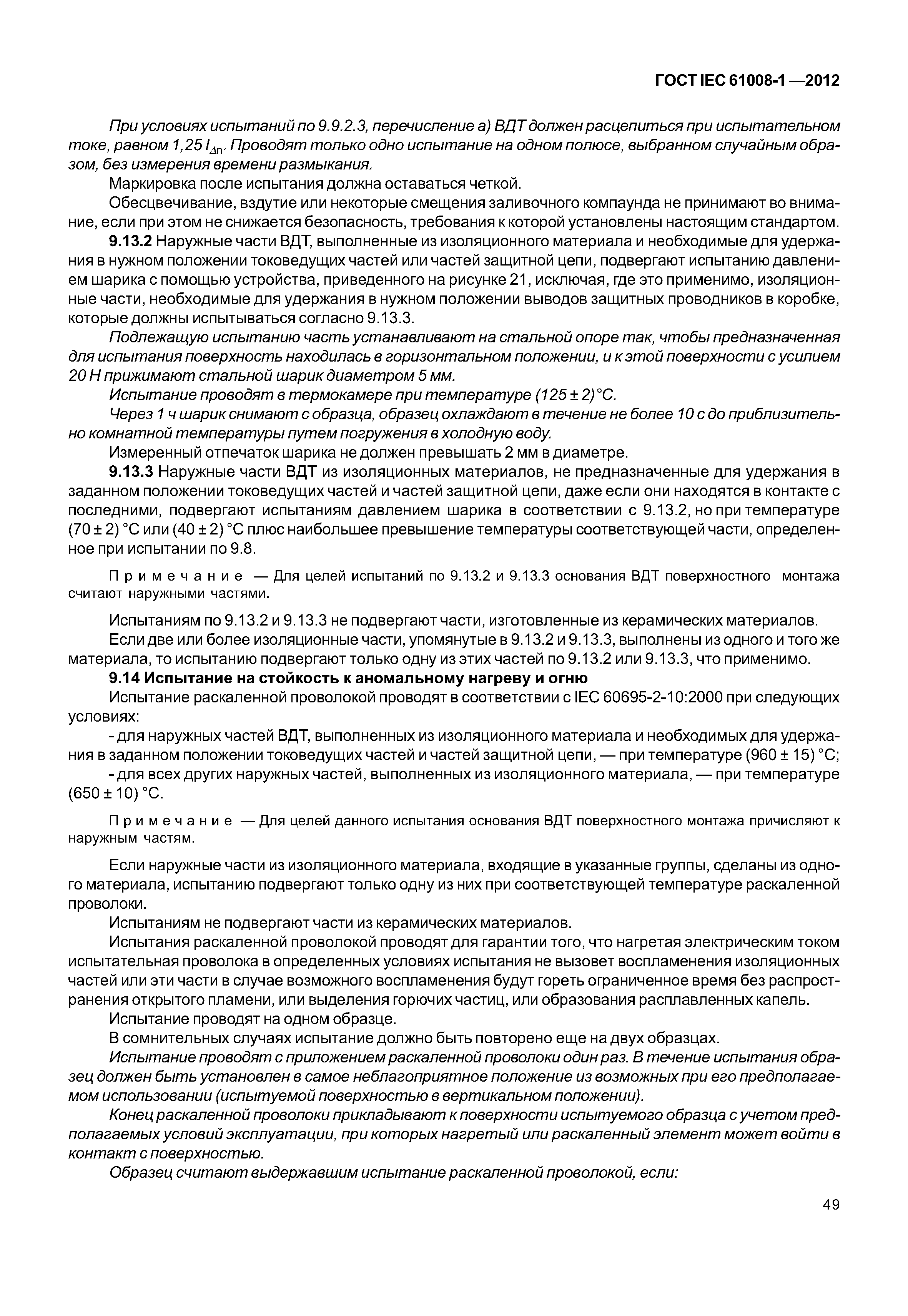

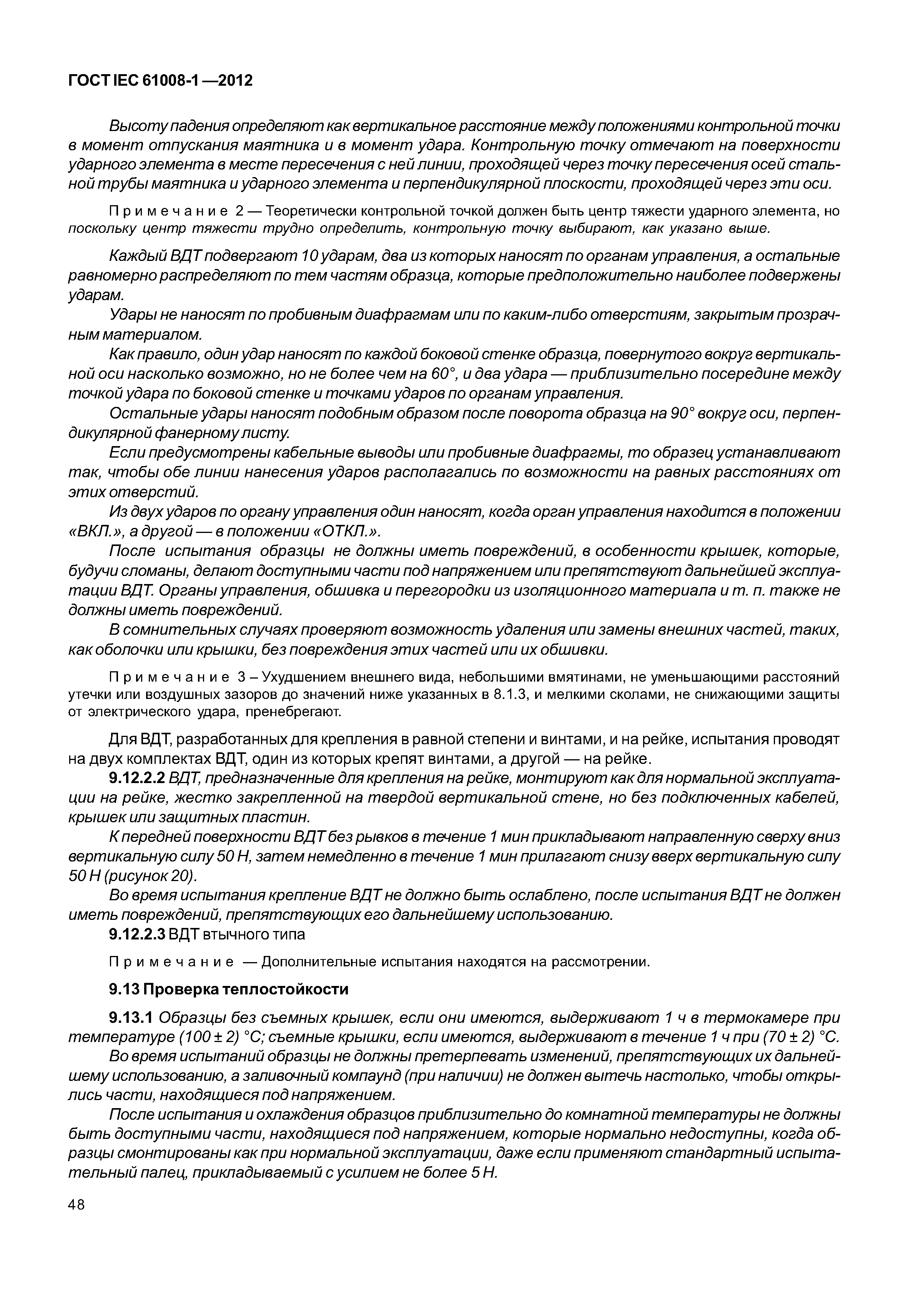

   9.13 Проверка теплостойкости
   9.14 Испытание на стойкость к аномальному нагреву и огню

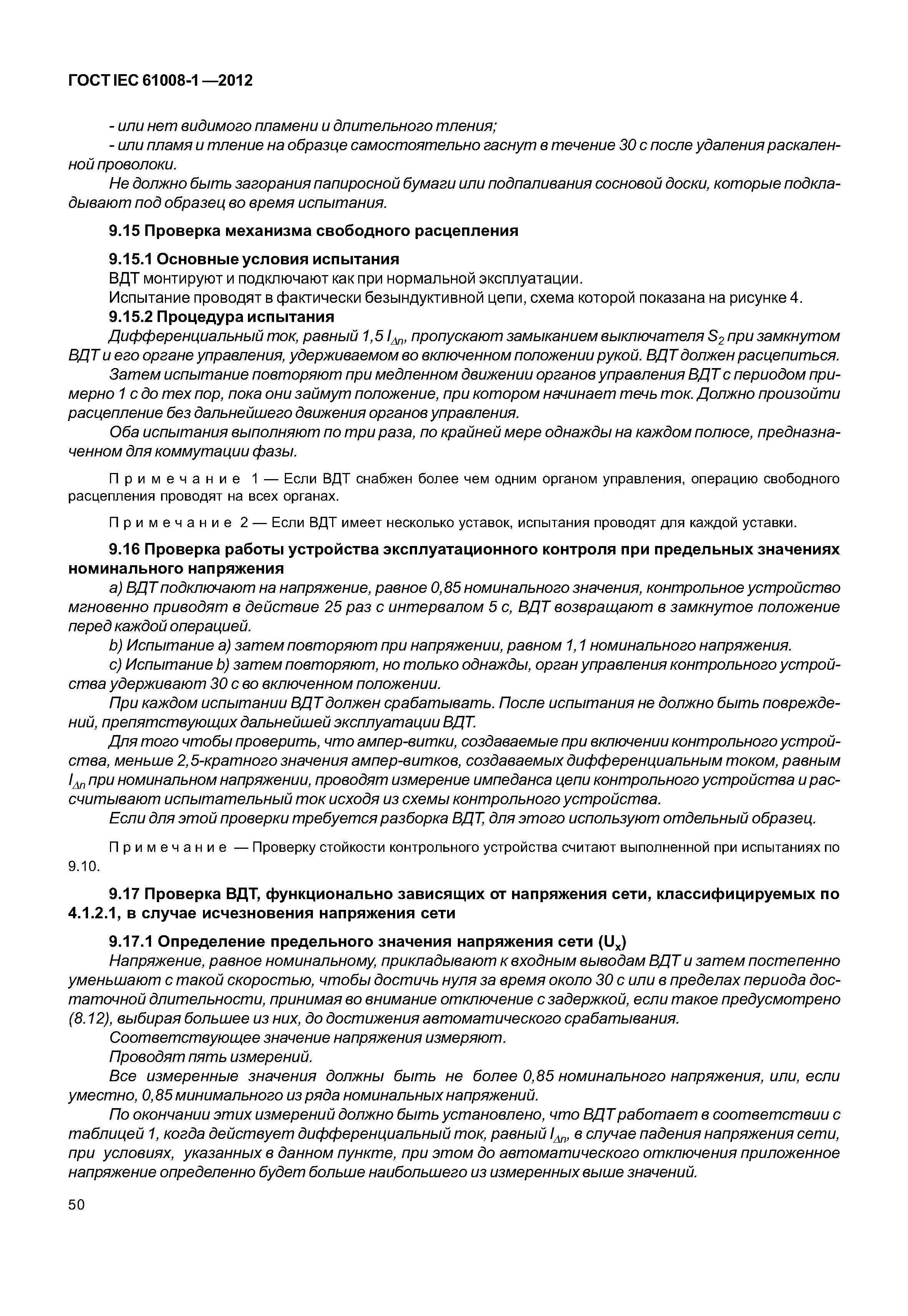

   9.15 Проверка механизма свободного расцепления
      9.15.1 Основные условия испытания
      9.15.2 Процедура испытания
   9.16 Проверка работы устройства эксплуатационного контроля при предельных значениях номинального напряжения

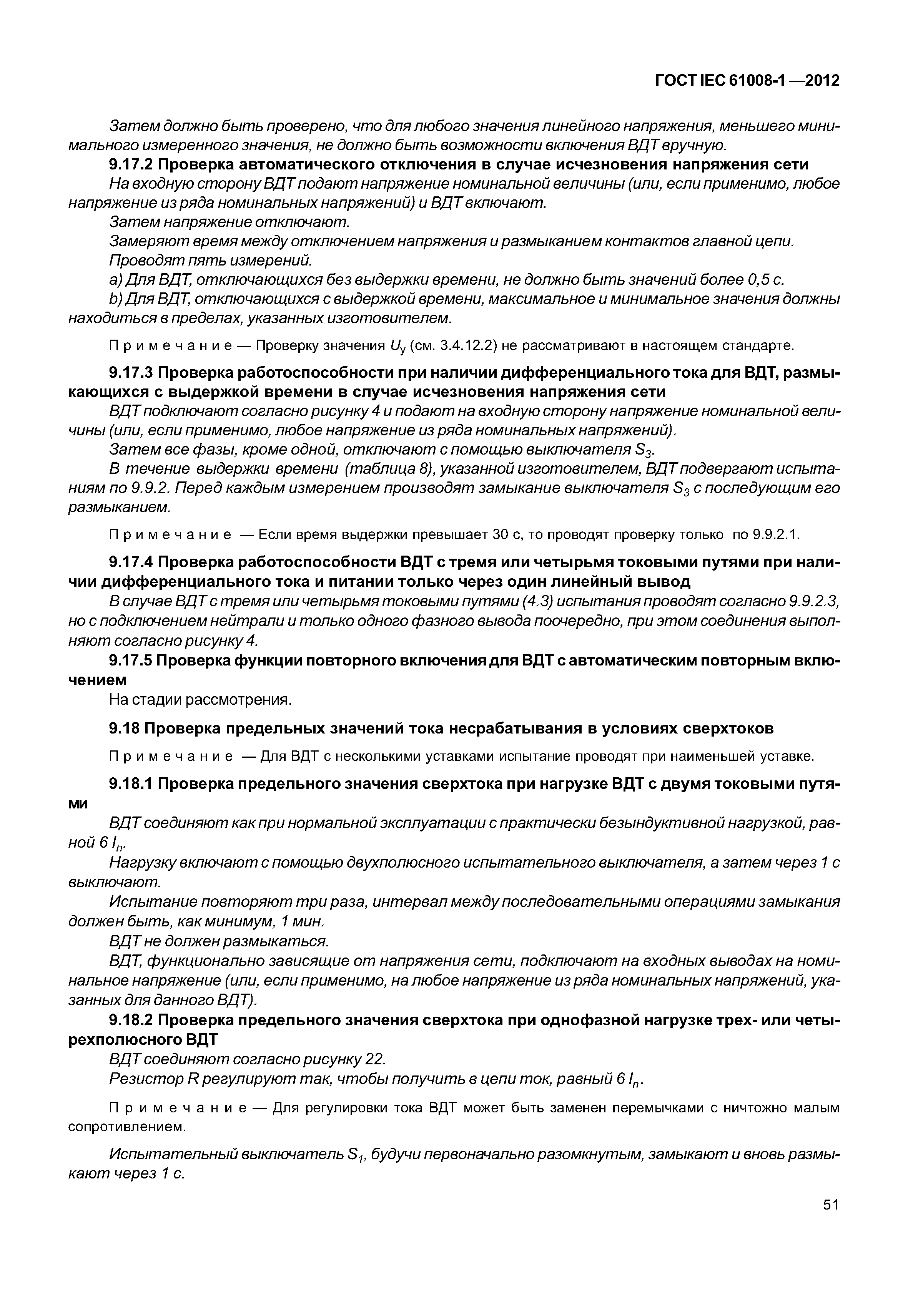

   9.17 Проверка ВДТ, функционально зависящих от напряжения сети, классифицируемых по 4.1.2.1, в случае исчезновения напряжения сети
      9.17.1 Определение предельного значения напряжения сети (Ux)
      9.17.2 Проверка автоматического отключения в случае исчезновения напряжения сети
      9.17.3 Проверка работоспособности при наличии дифференциального тока для ВДТ, размыкающихся с выдержкой времени в случае исчезновения напряжения сети
      9.17.4 Проверка работоспособности ВДТ с тремя или четырьмя токовыми путями при наличии дифференциального тока и питании только через один линейный вывод
      9.17.5 Проверка функции повторного включения для ВДТ с автоматическим повторным включением
   9.18 Проверка предельных значений тока несрабатывания в условиях сверхтоков
      9.18.1 Проверка предельного значения сверхтока при нагрузке ВДТ с двумя токовыми путями

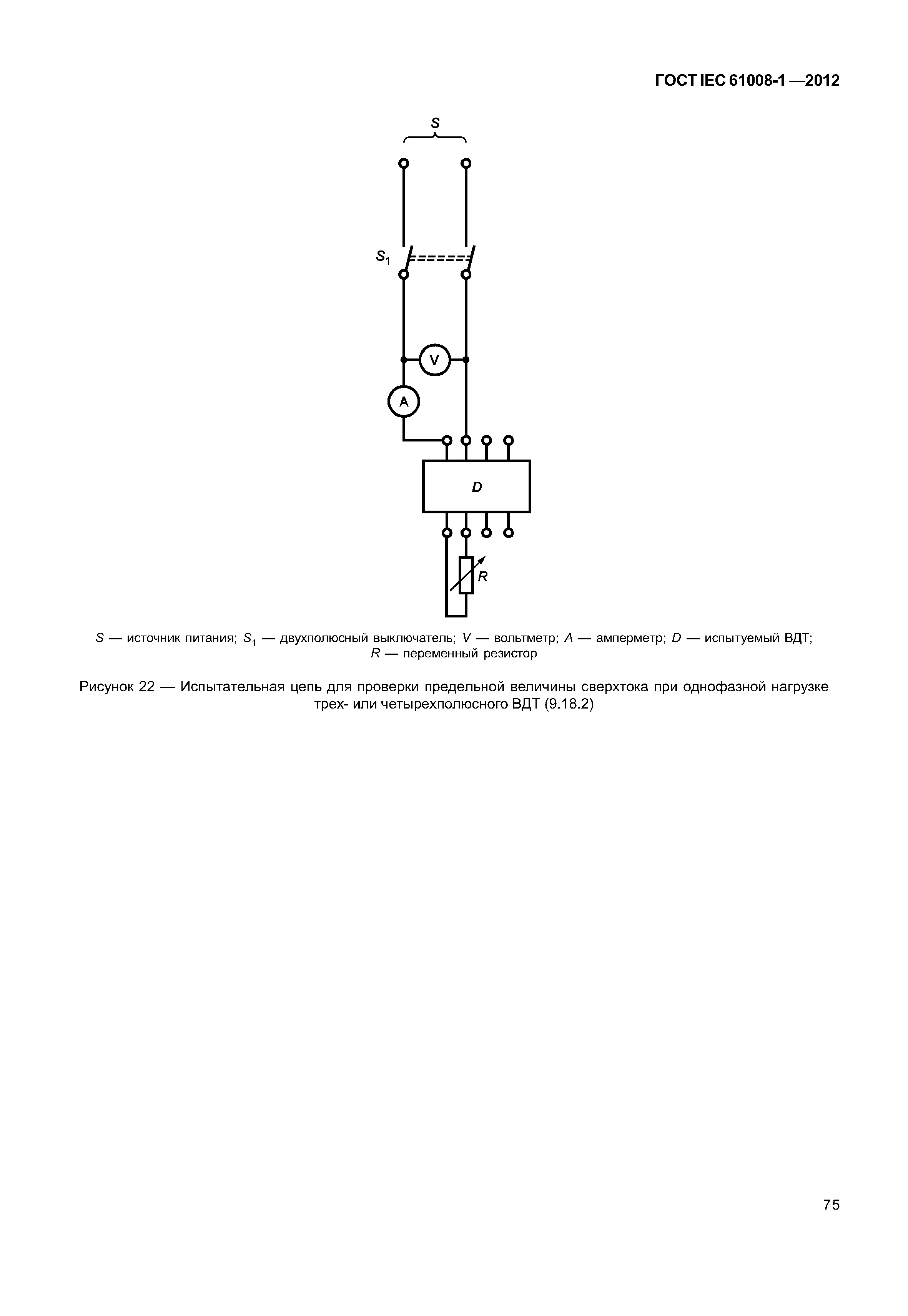

      9.18.2 Проверка предельного значения сверхтока при однофазной нагрузке трех- или четырехполюсного ВДТ
   9.19 Проверка характеристик ВДП в случае возникновения бросков тока, вызванных импульсным напряжением

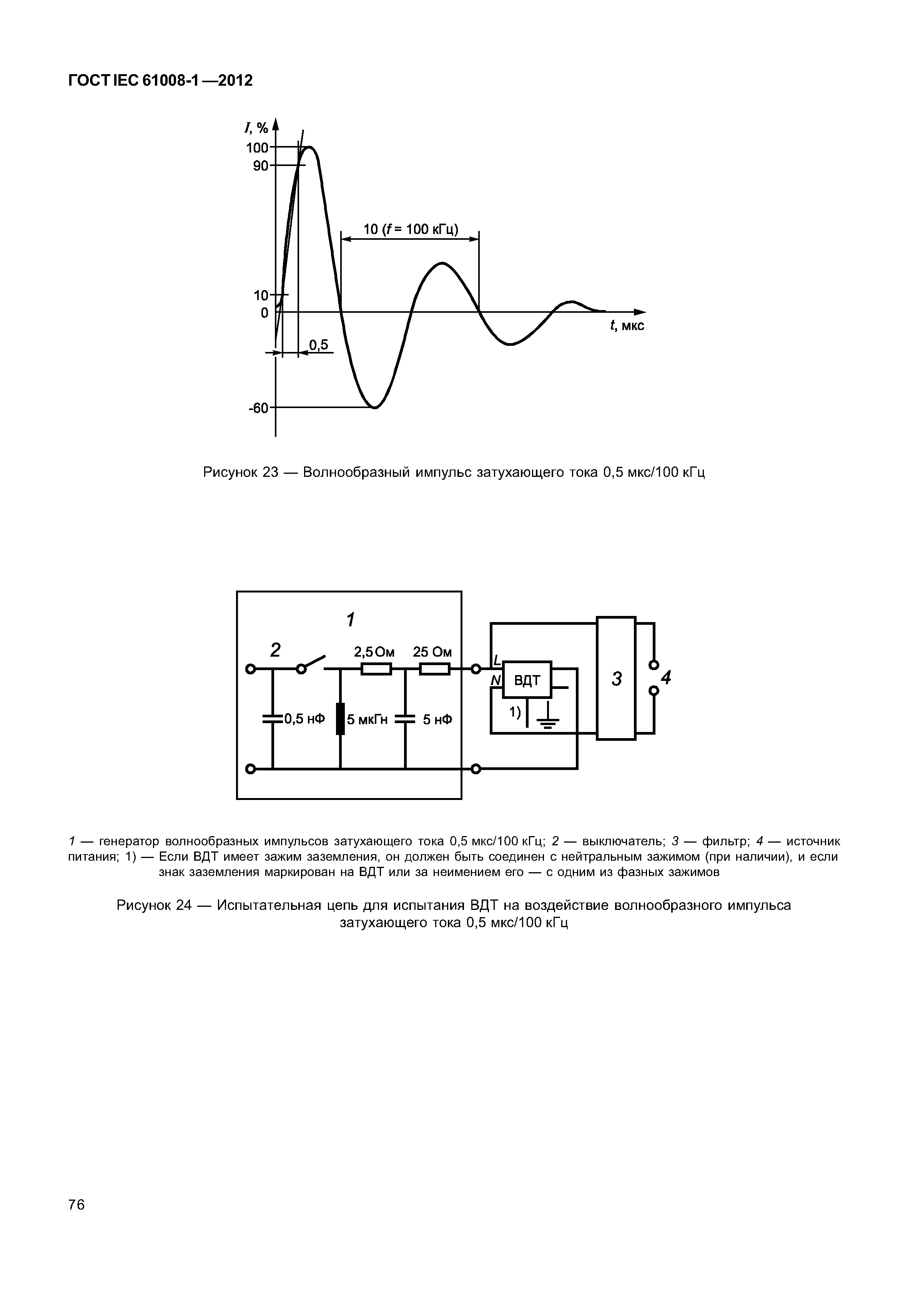

      9.19.1 Испытание импульсом тока для всех ВДТ (испытание волнообразным импульсом затухающего тока 0,5 мкс/100 кГц)

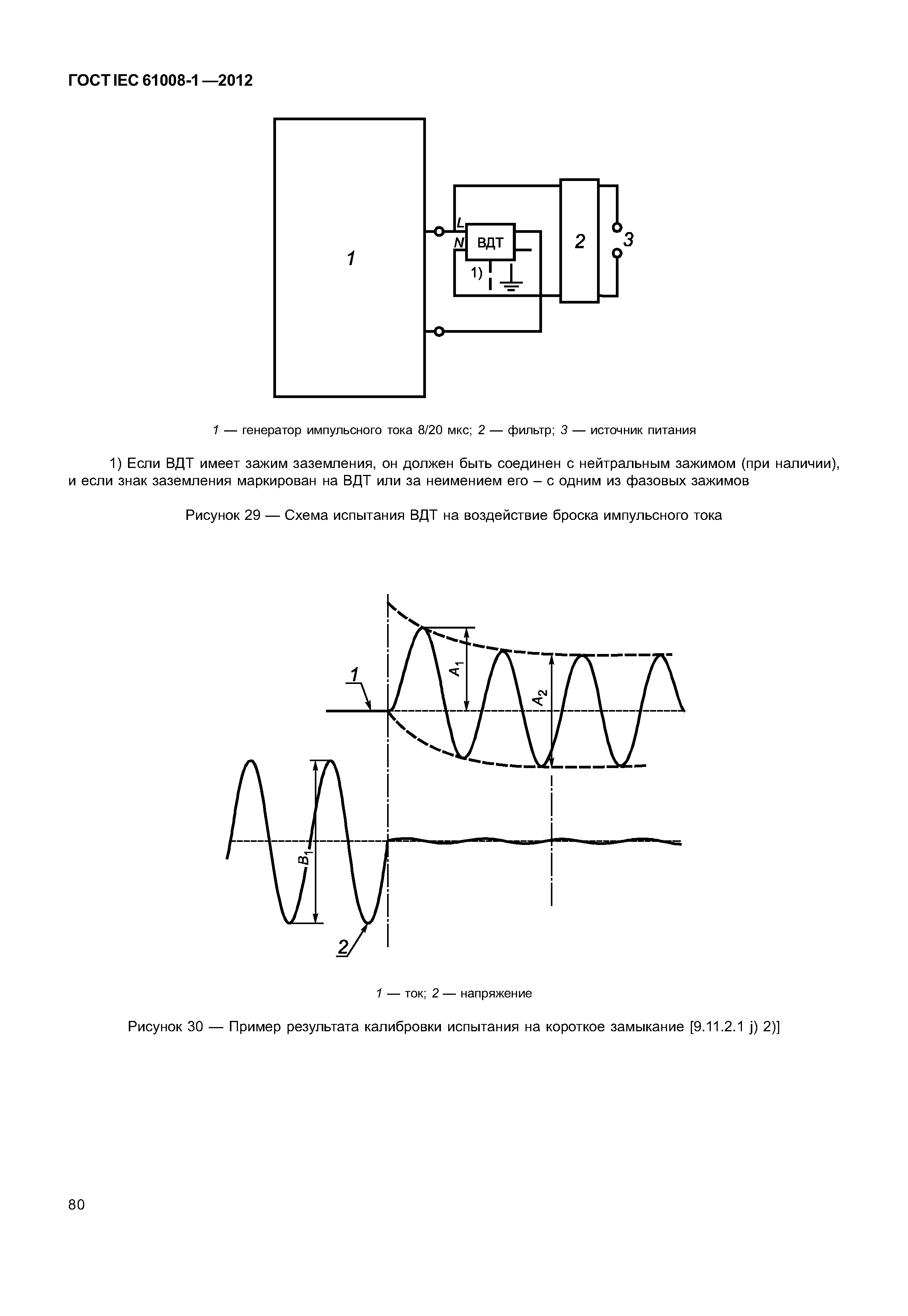

      9.19.2 Проверка характеристик при бросках тока до 3000 А (испытание броском импульсного тока 8/20 мкс)

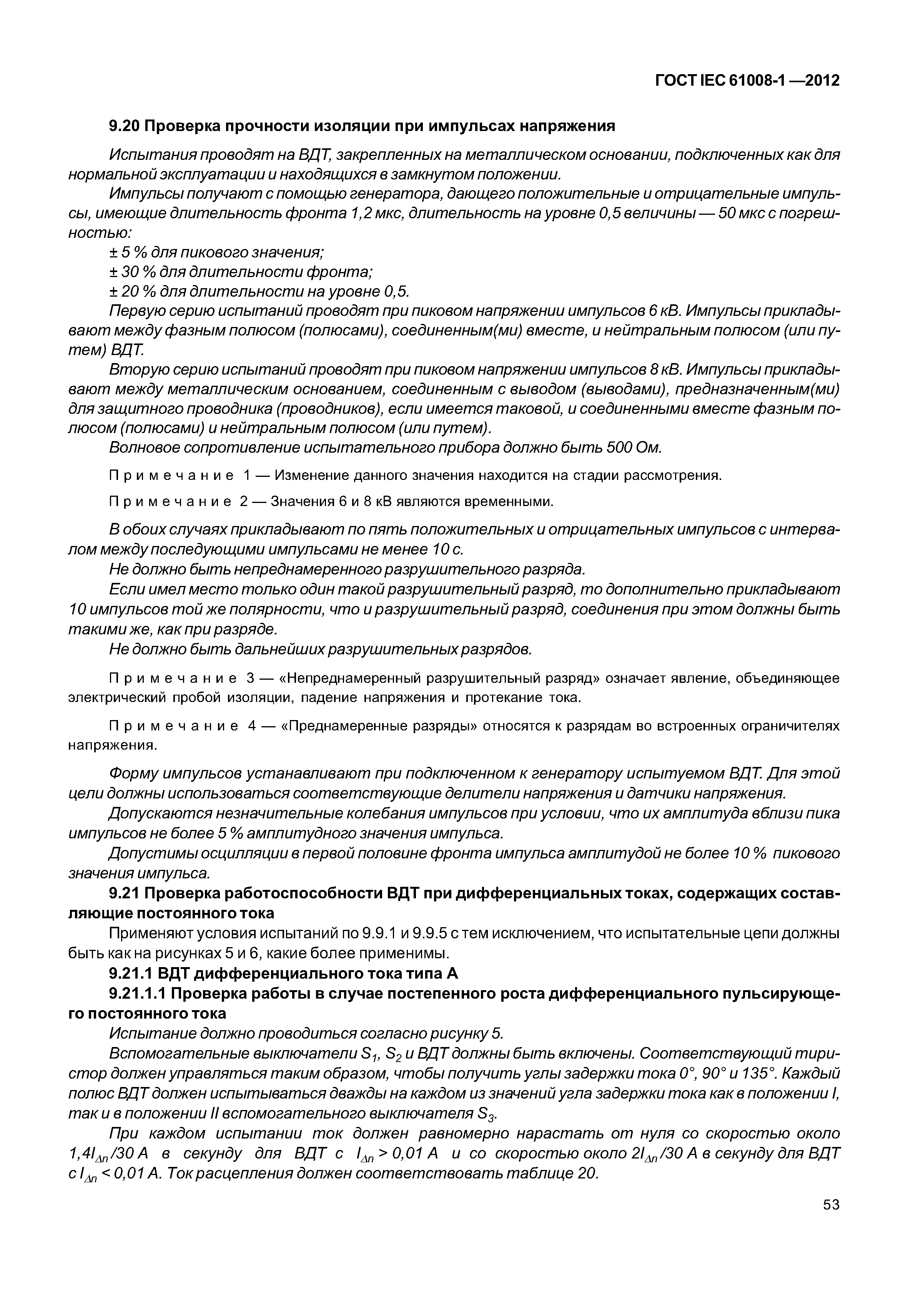

   9.20 Проверка прочности изоляции при импульсах напряжения

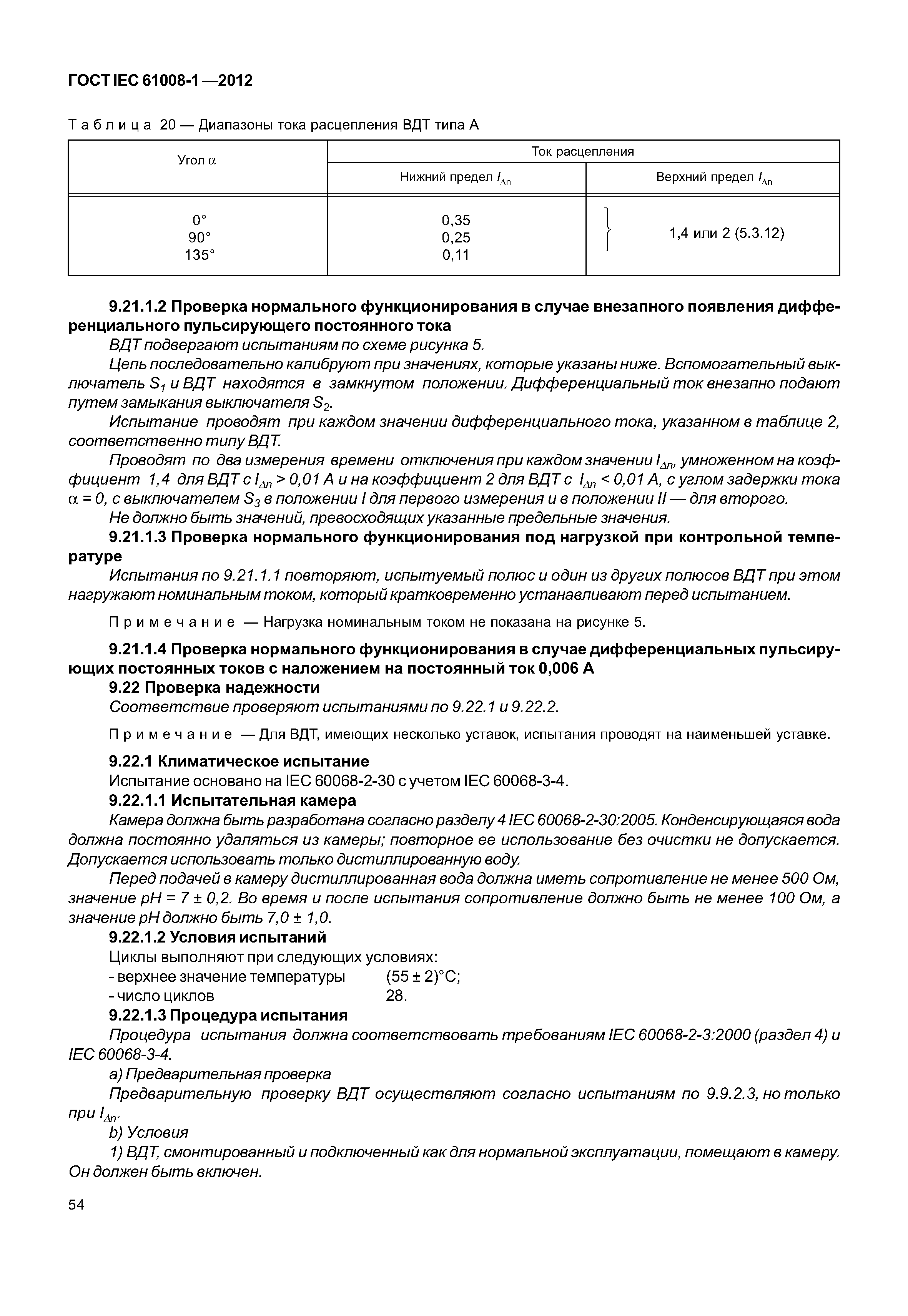

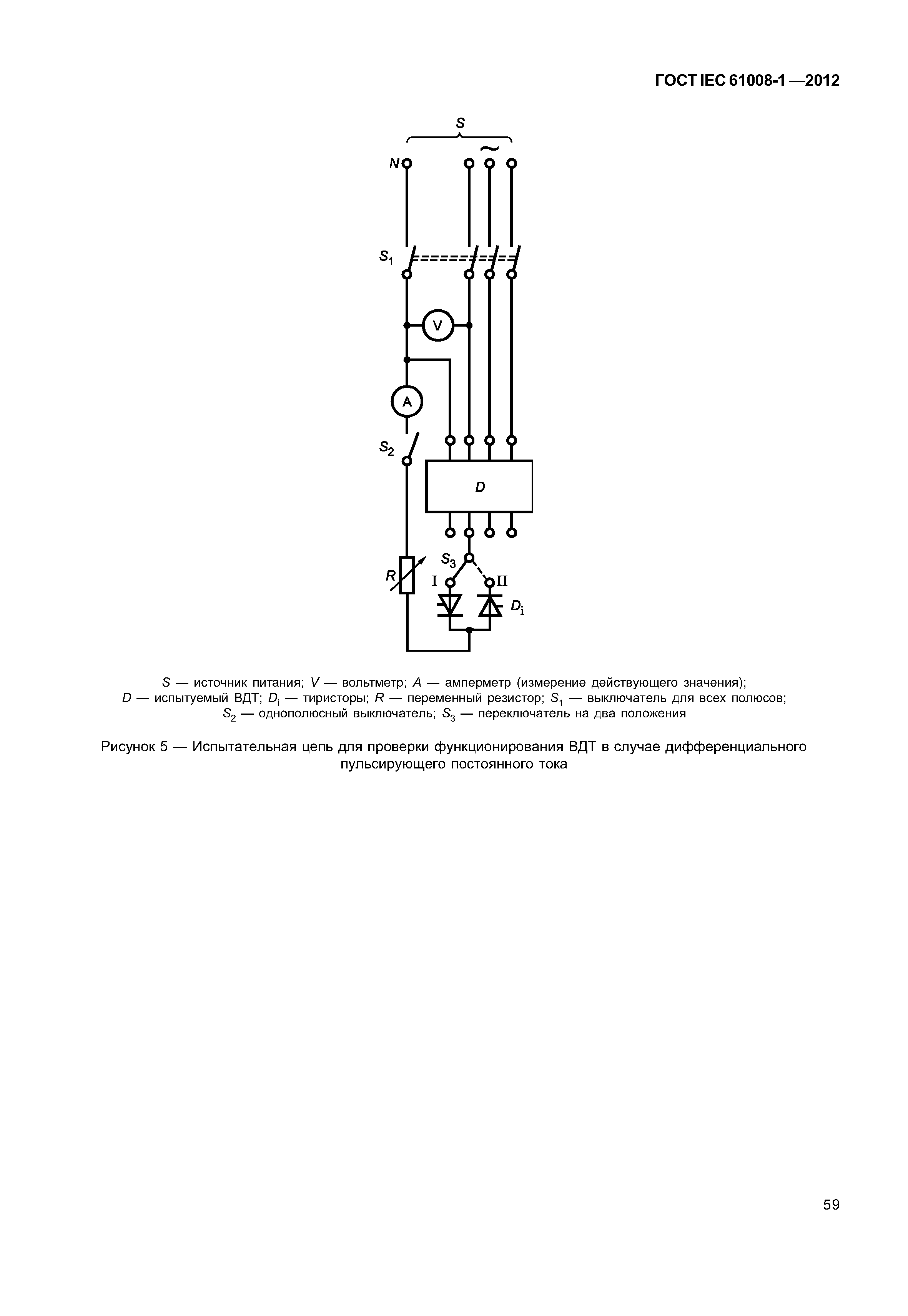

   9.21 Проверка работоспособности ВДТ при дифференциальных токах, содержащих составляющие постоянного тока
      9.21.1 ВДТ дифференциального тока типа А
   9.22 Проверка надежности

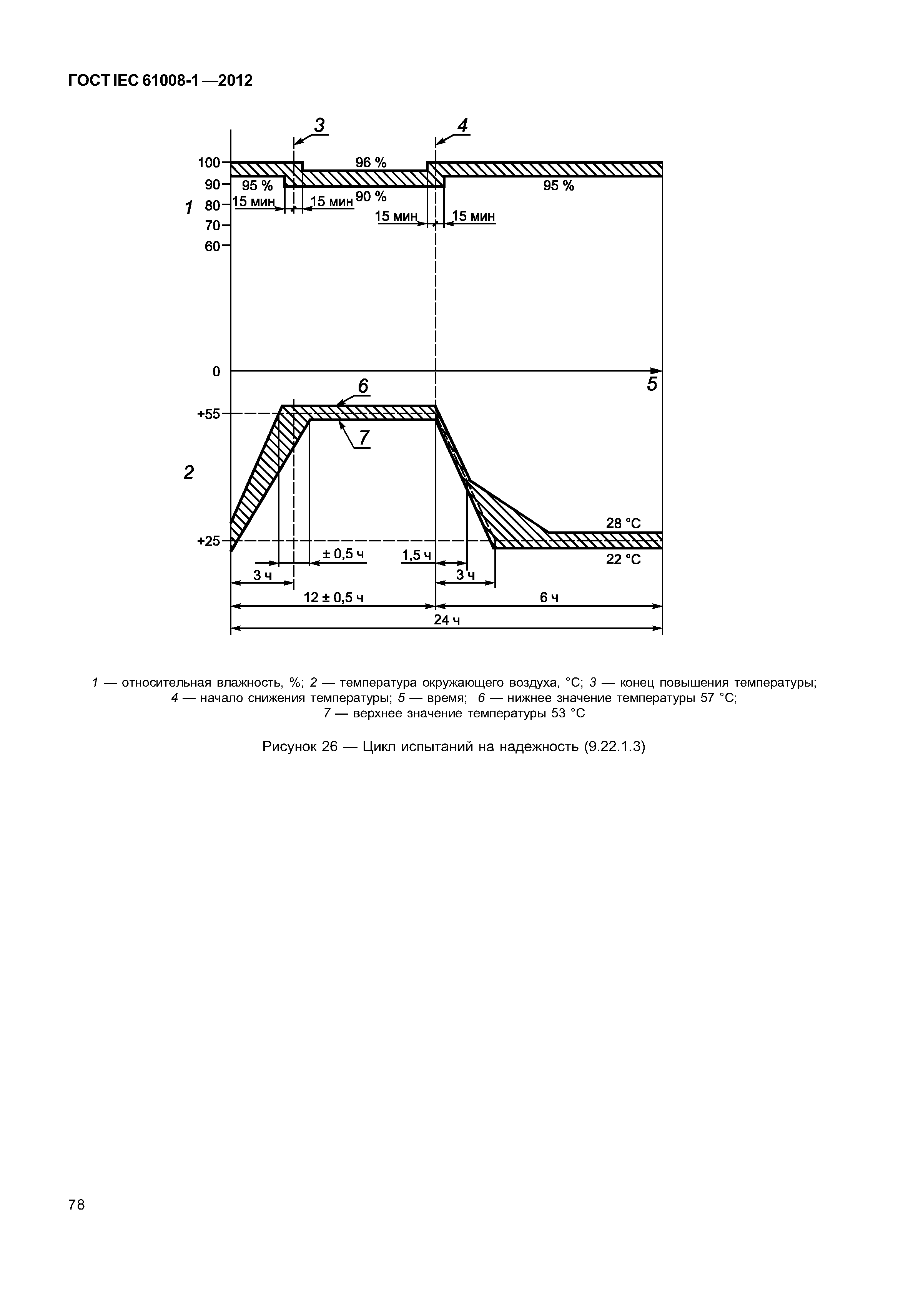

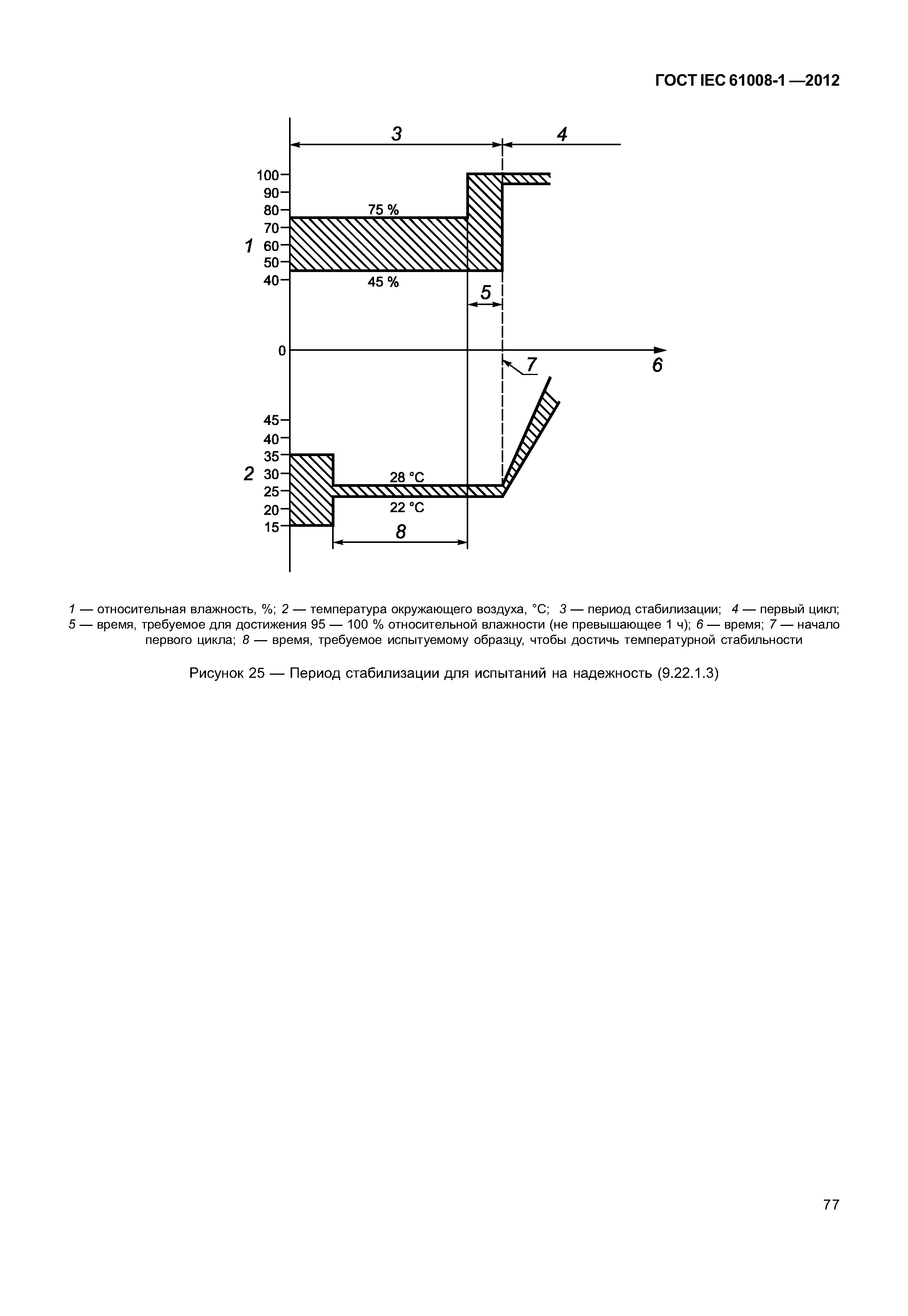

      9.22.1 Климатическое испытание

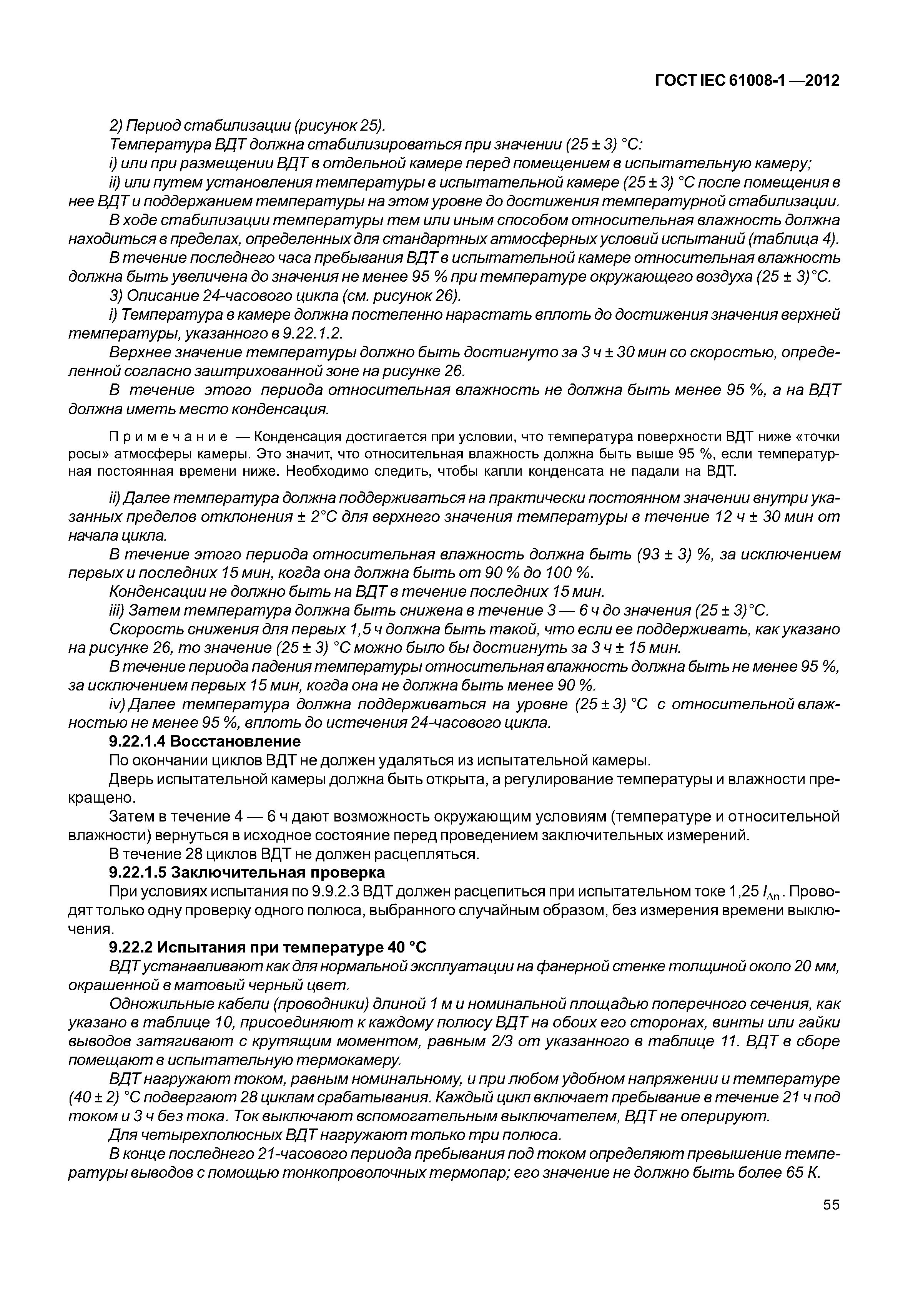

      9.22.2 Испытания при температуре 40 °С

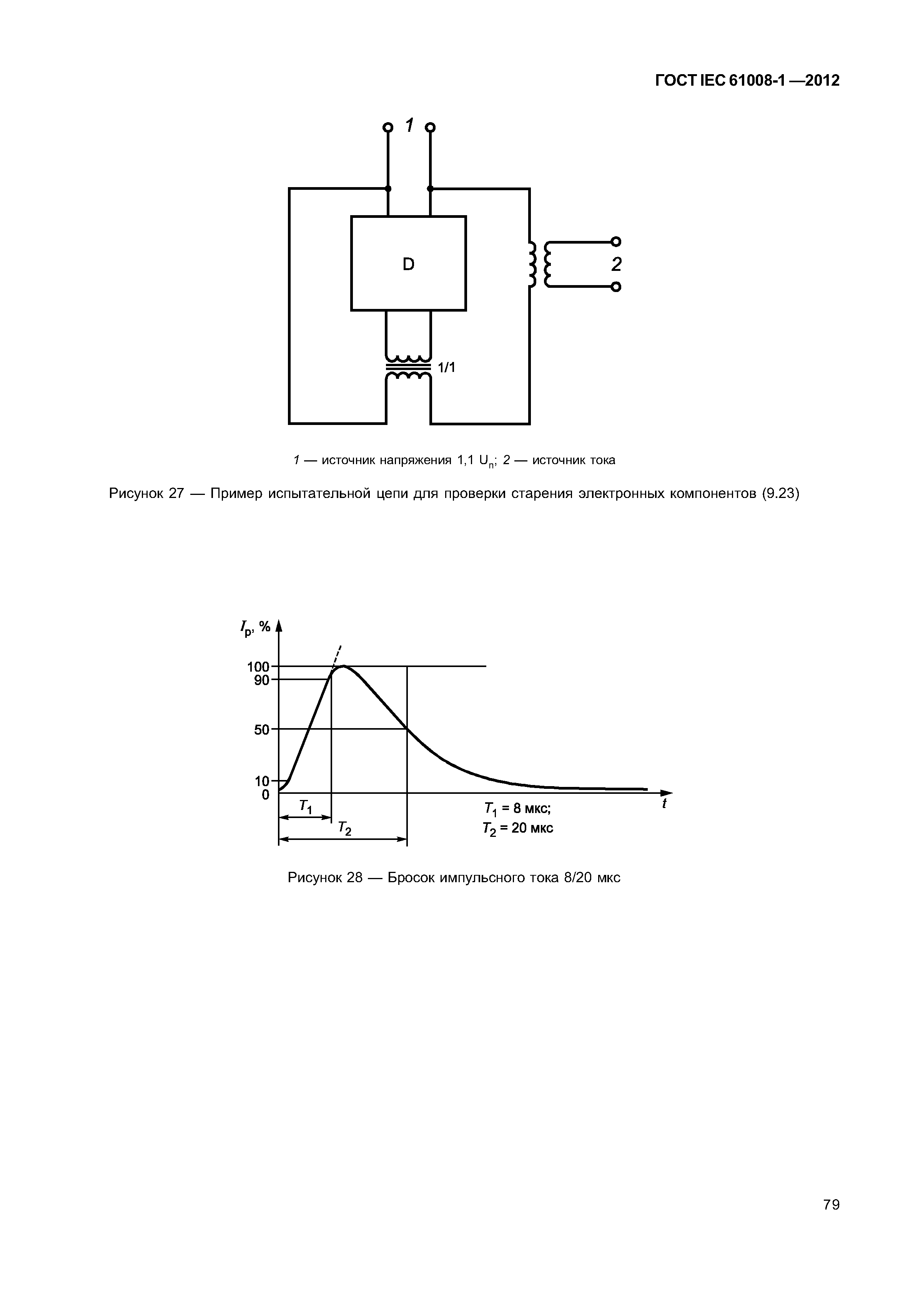

   9.23 Проверка старения электронных компонентов
   9.24 Электромагнитная совместимость (ЭМС)

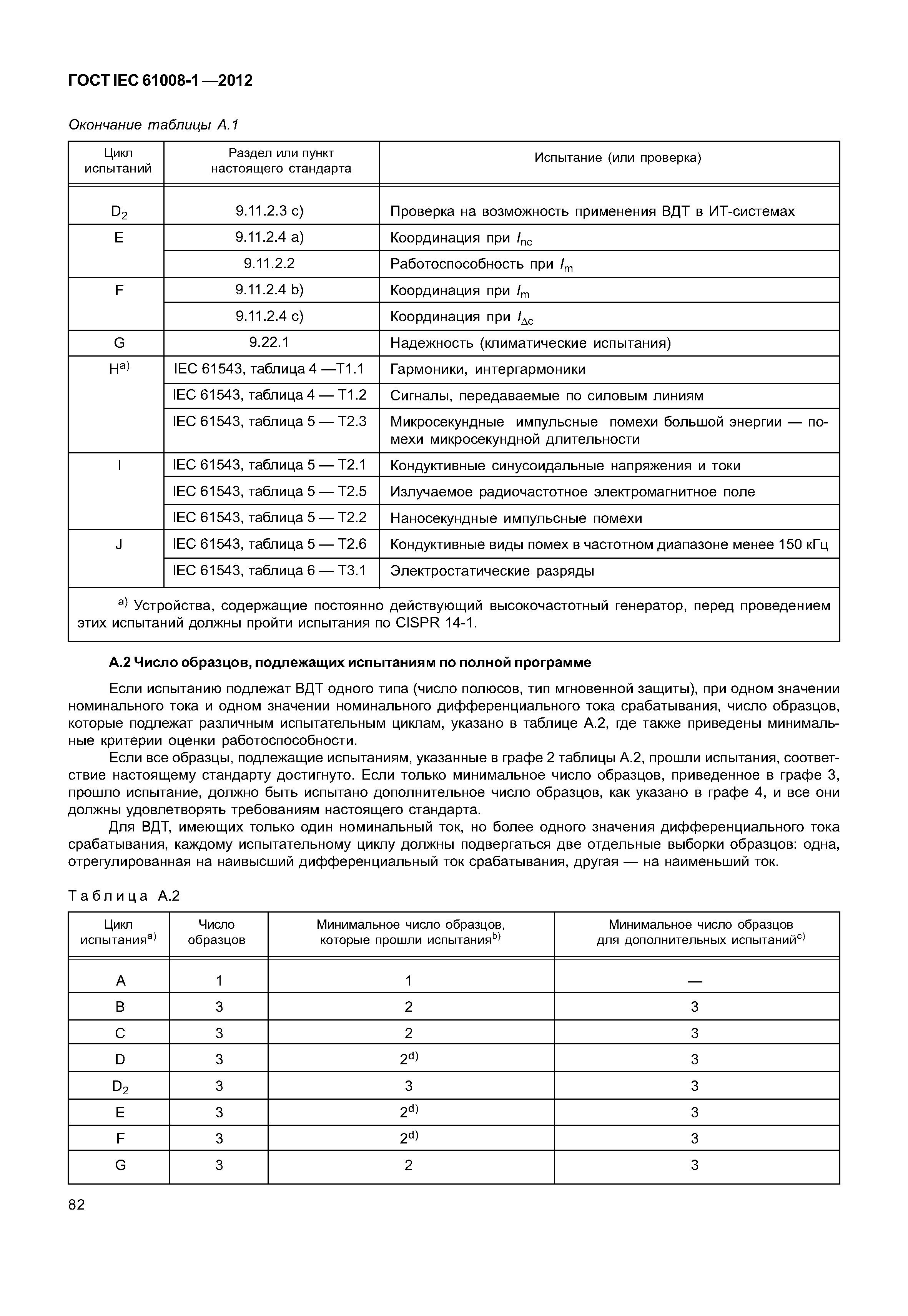

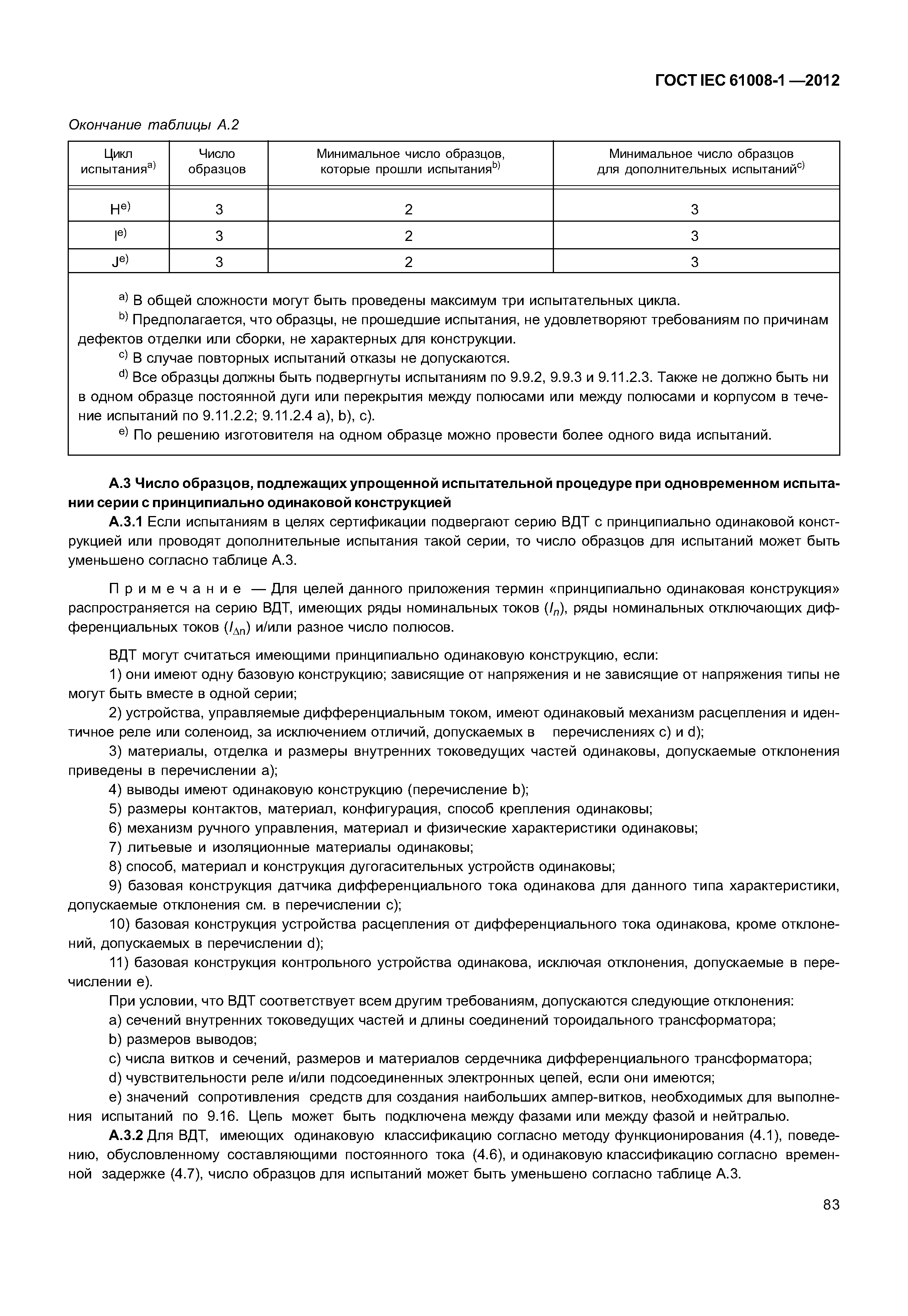

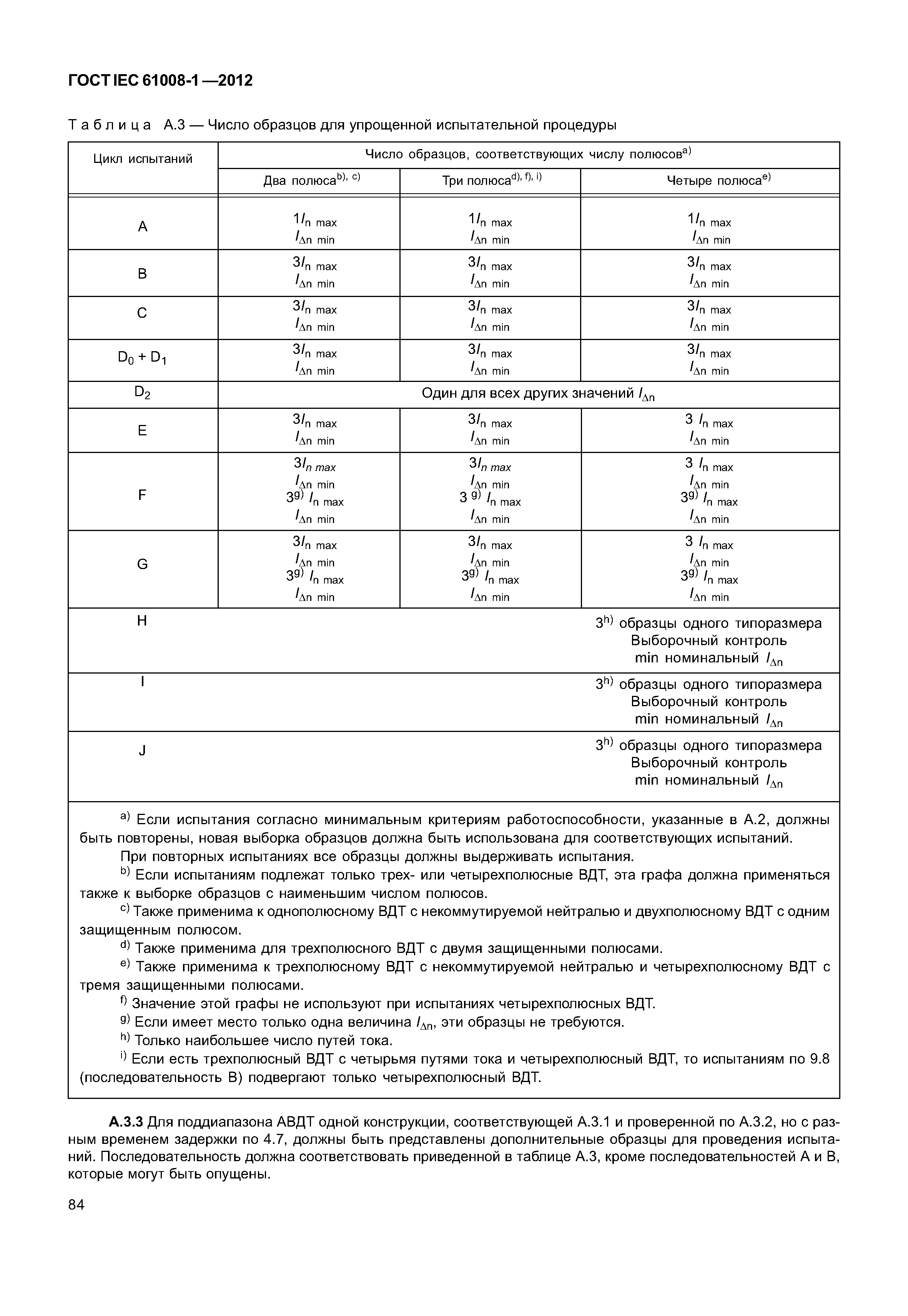

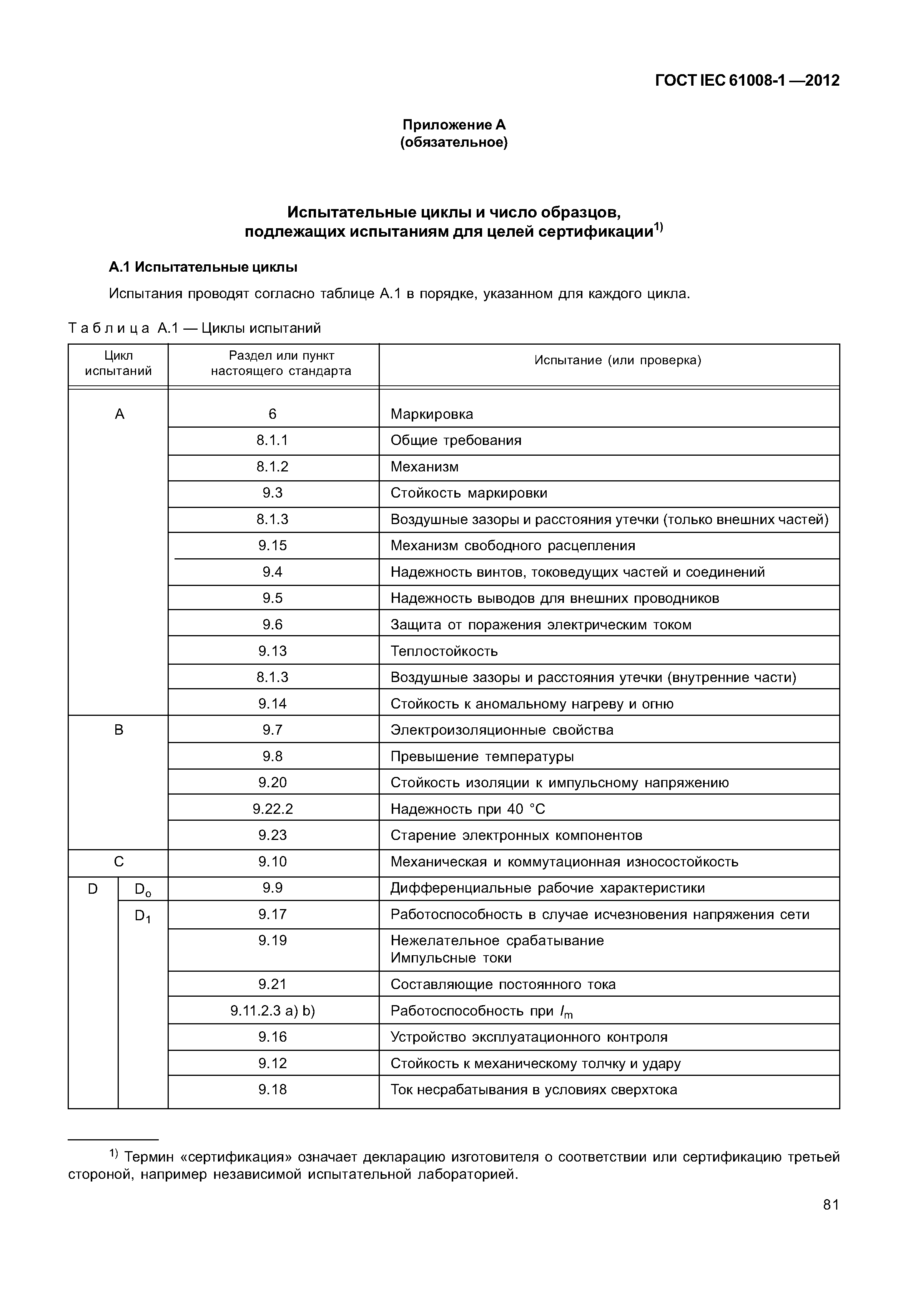

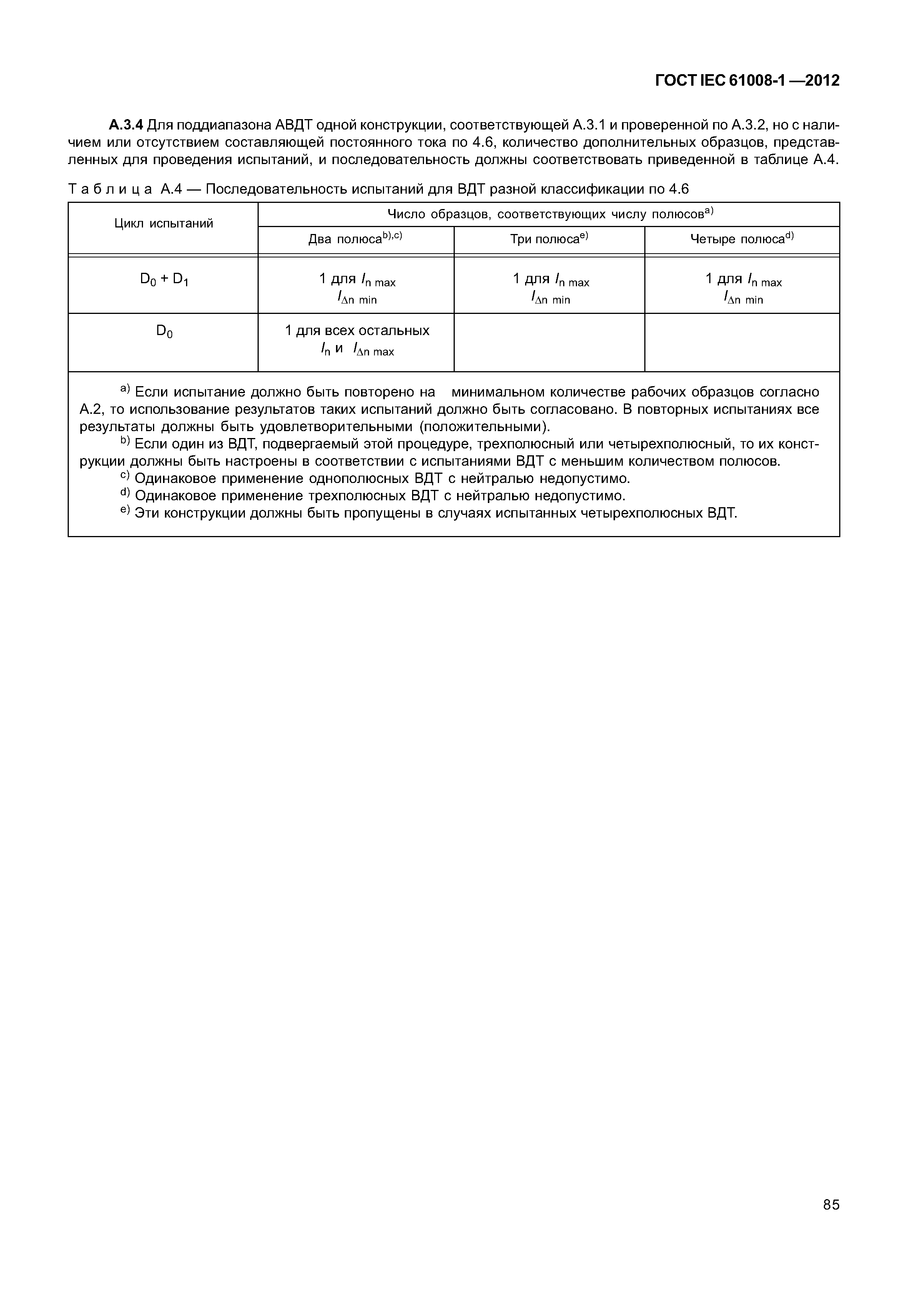

Приложение А (обязательное) Испытательные циклы и число образцов, подлежащих испытаниям для целей сертификации

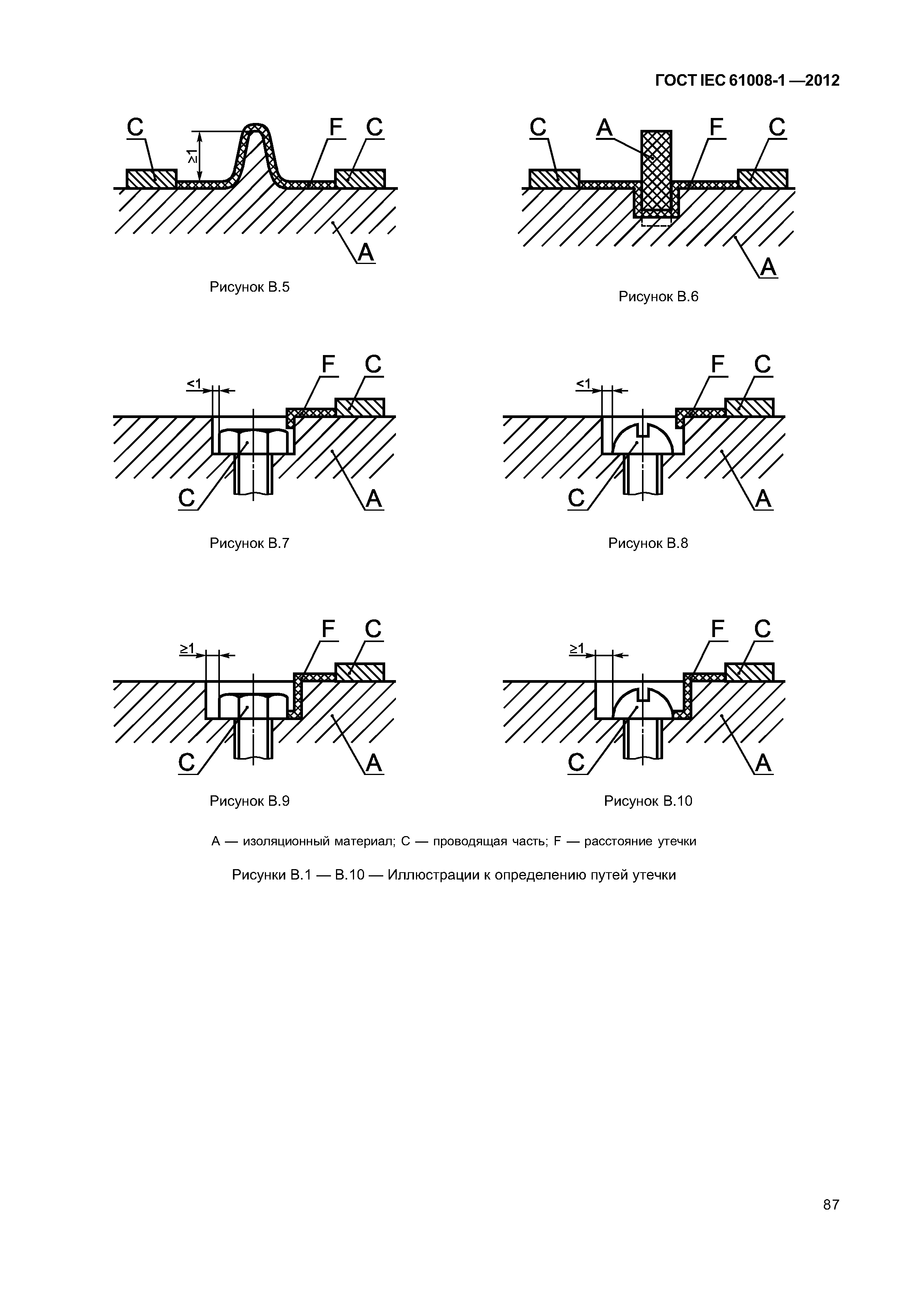

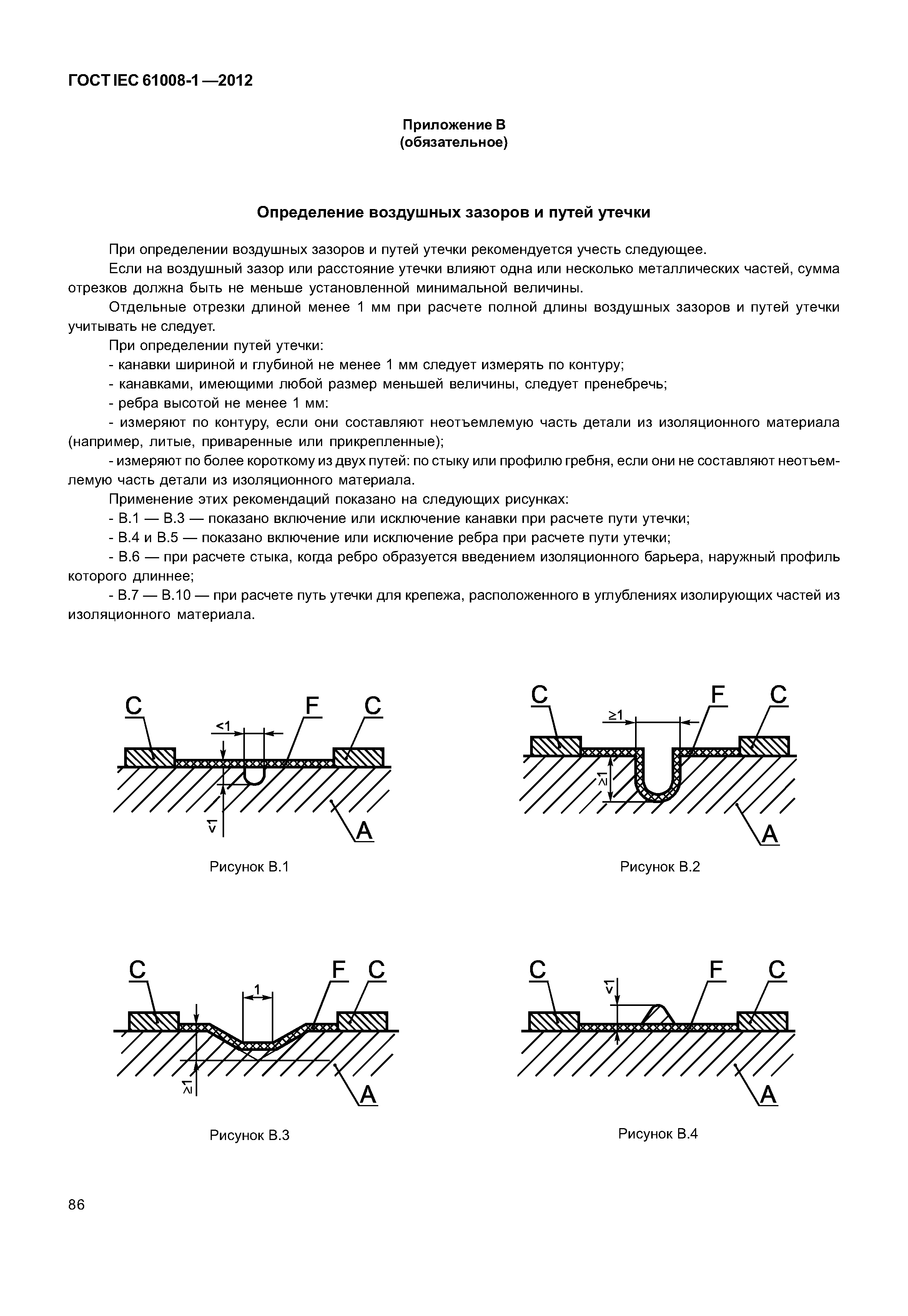

Приложение В (обязательное) Определение воздушных зазоров и путей утечки

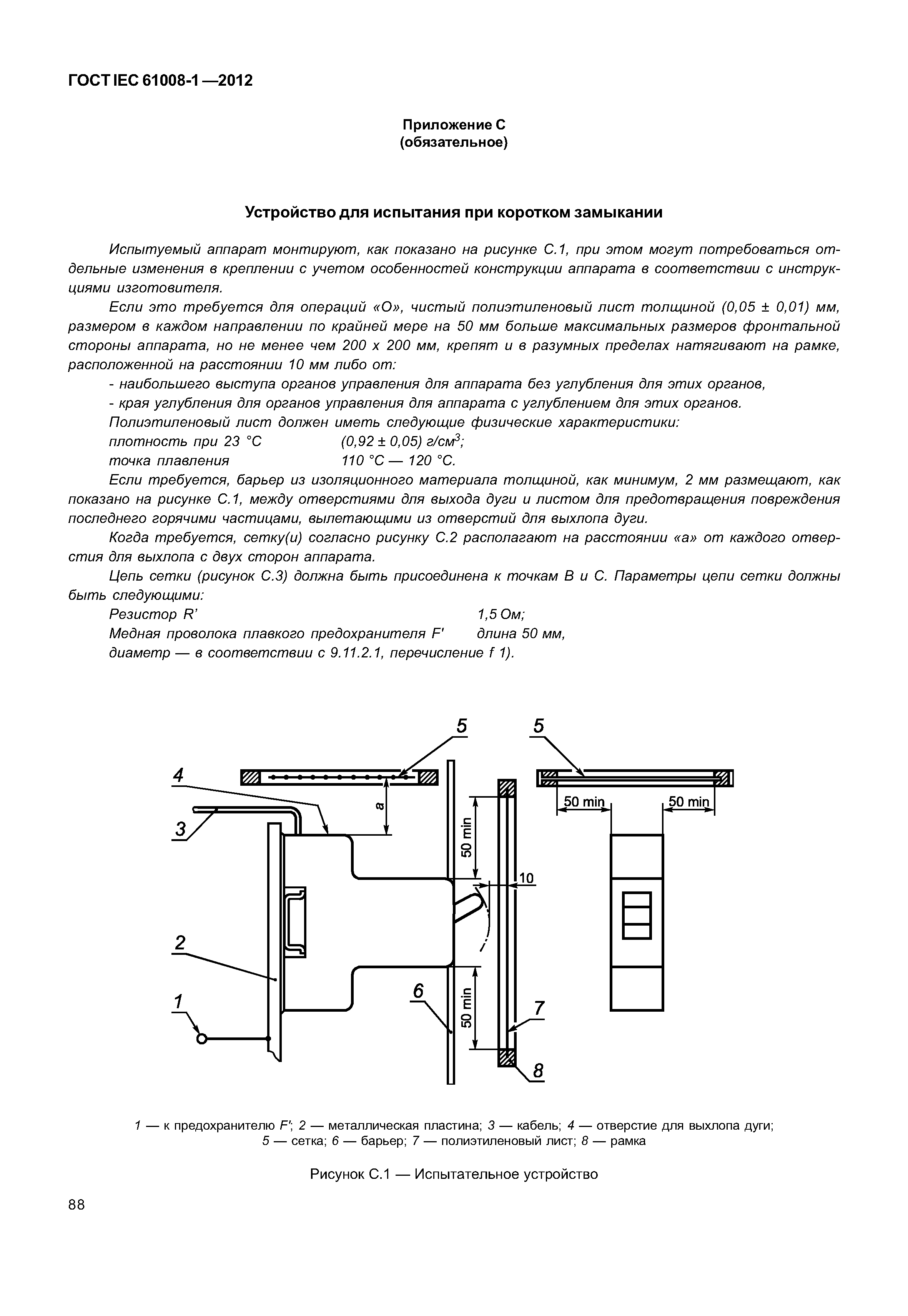

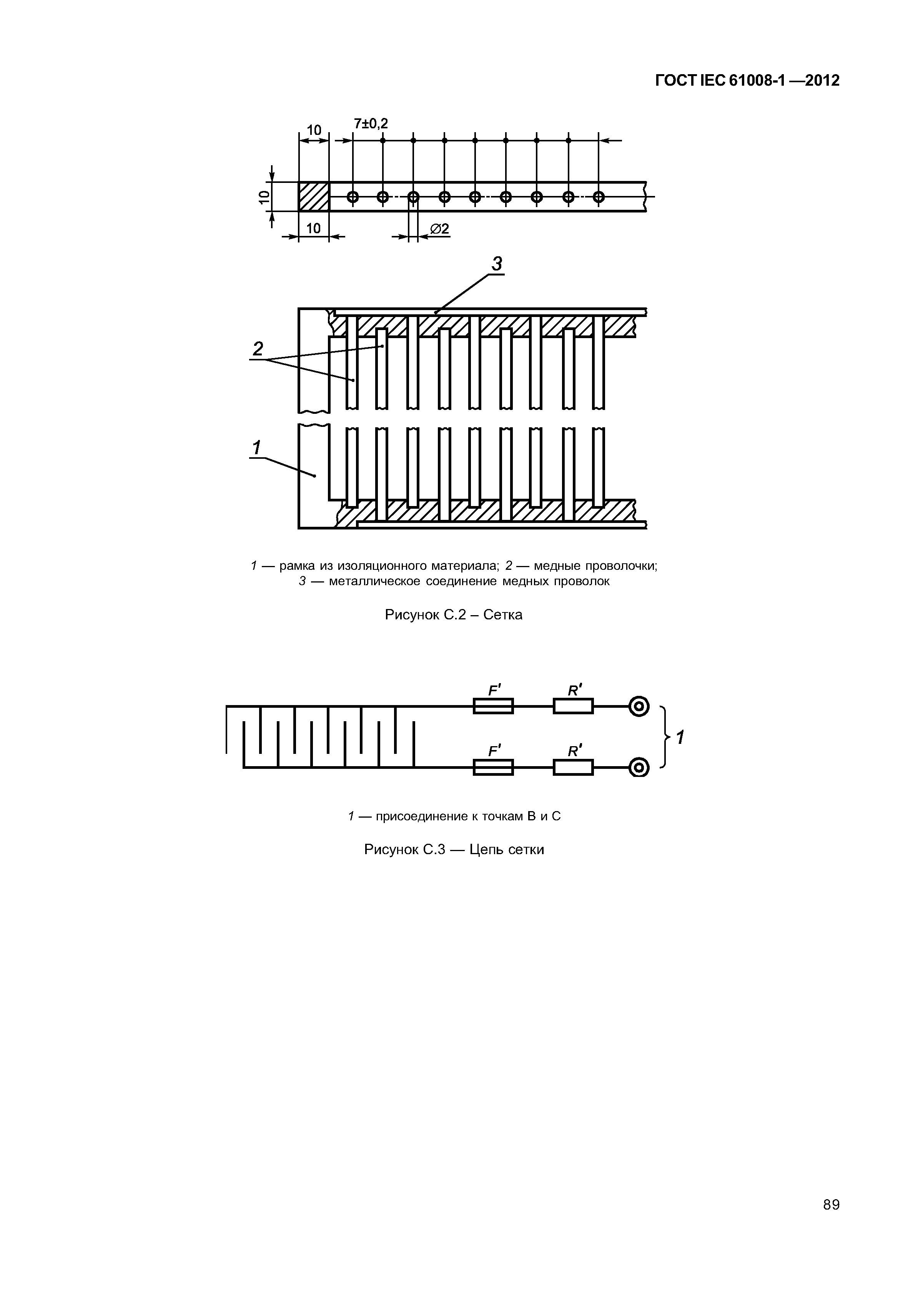

Приложение С (обязательное) Устройство для испытания при коротком замыкании

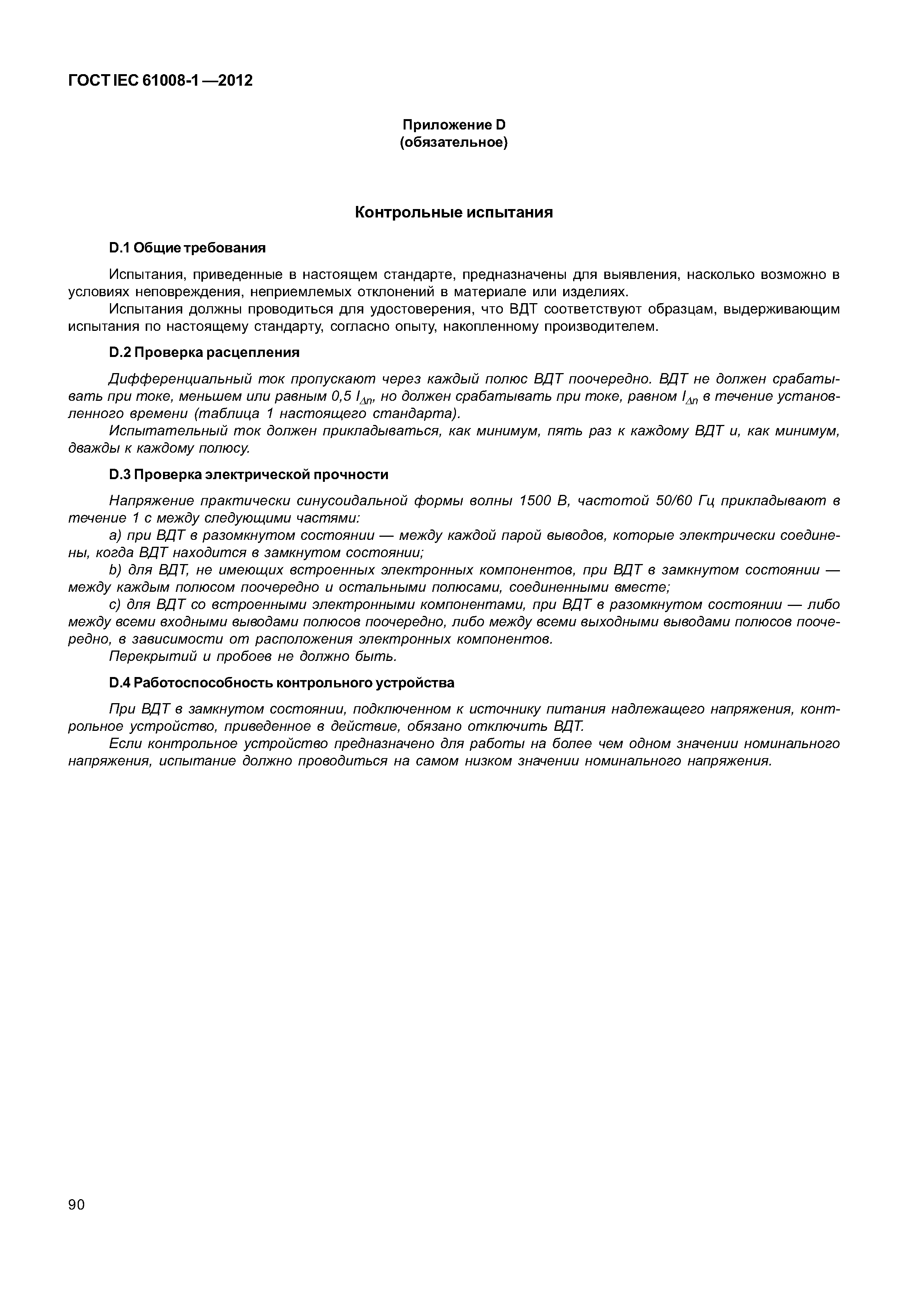

Приложение D (обязательное) Контрольные испытания

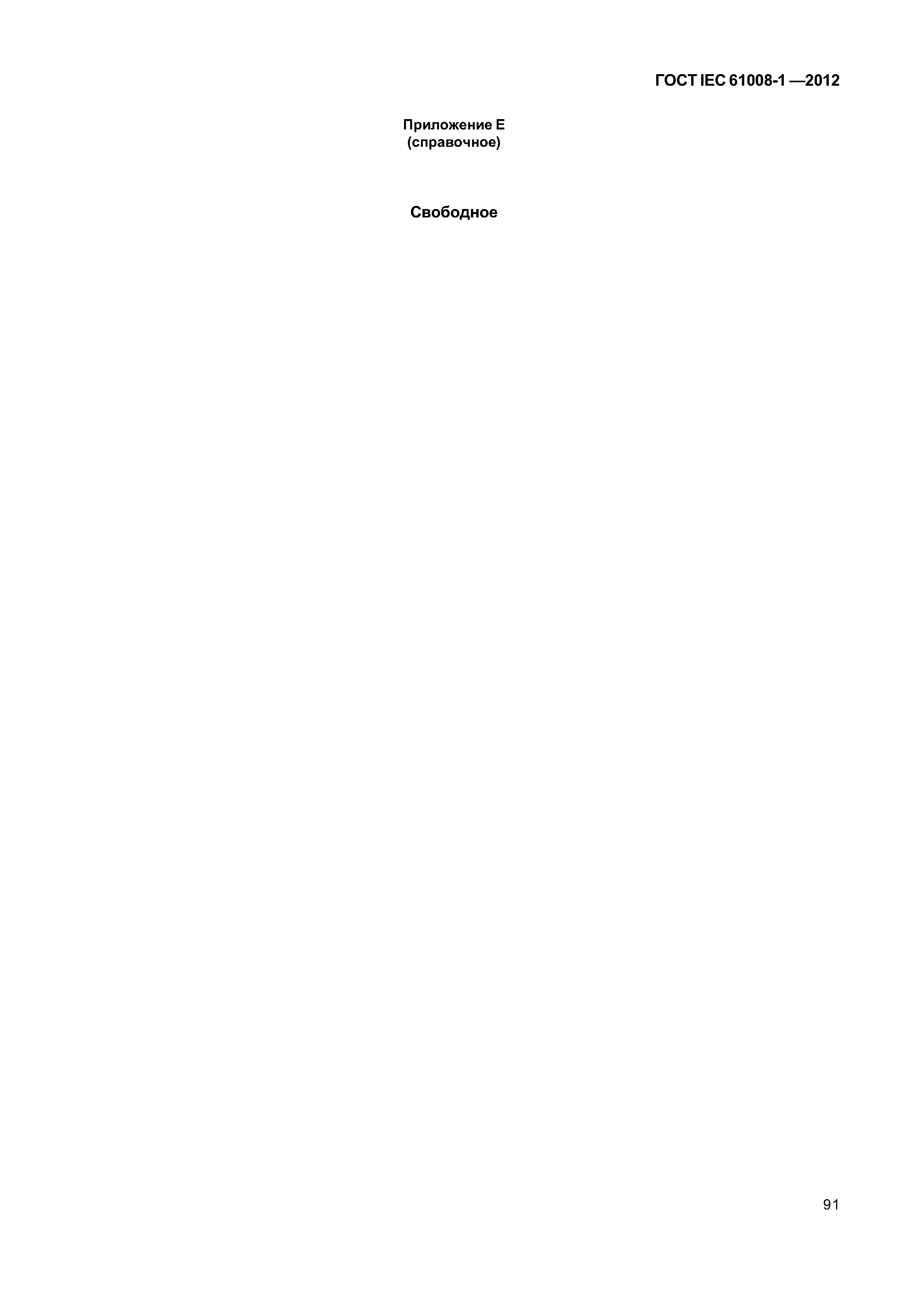

Приложение Е (справочное) Свободное

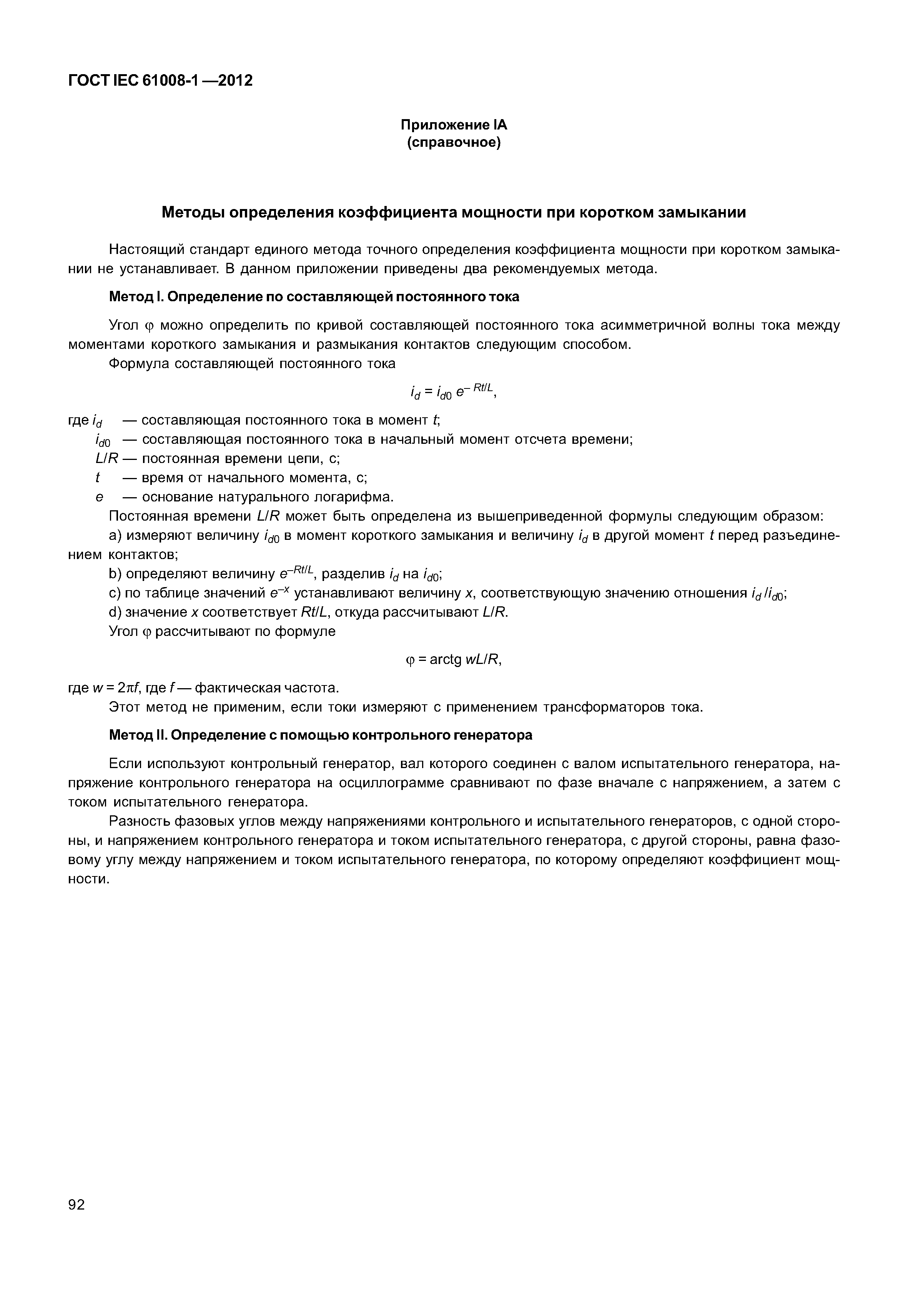

Приложение IА (справочное) Методы определения коэффициента мощности при коротком замыкании

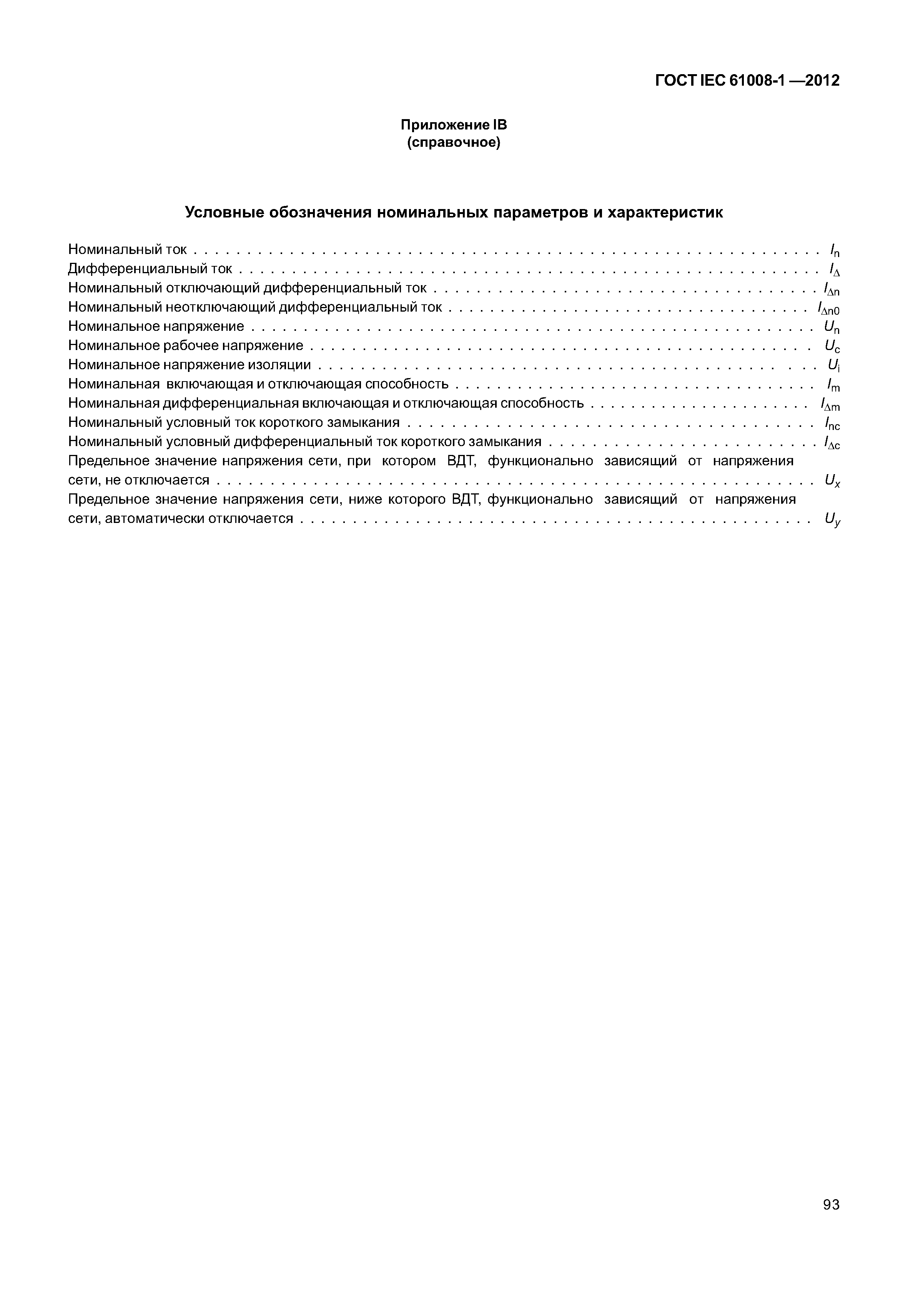

Приложение IВ (справочное) Условные обозначения номинальных параметров и характеристик

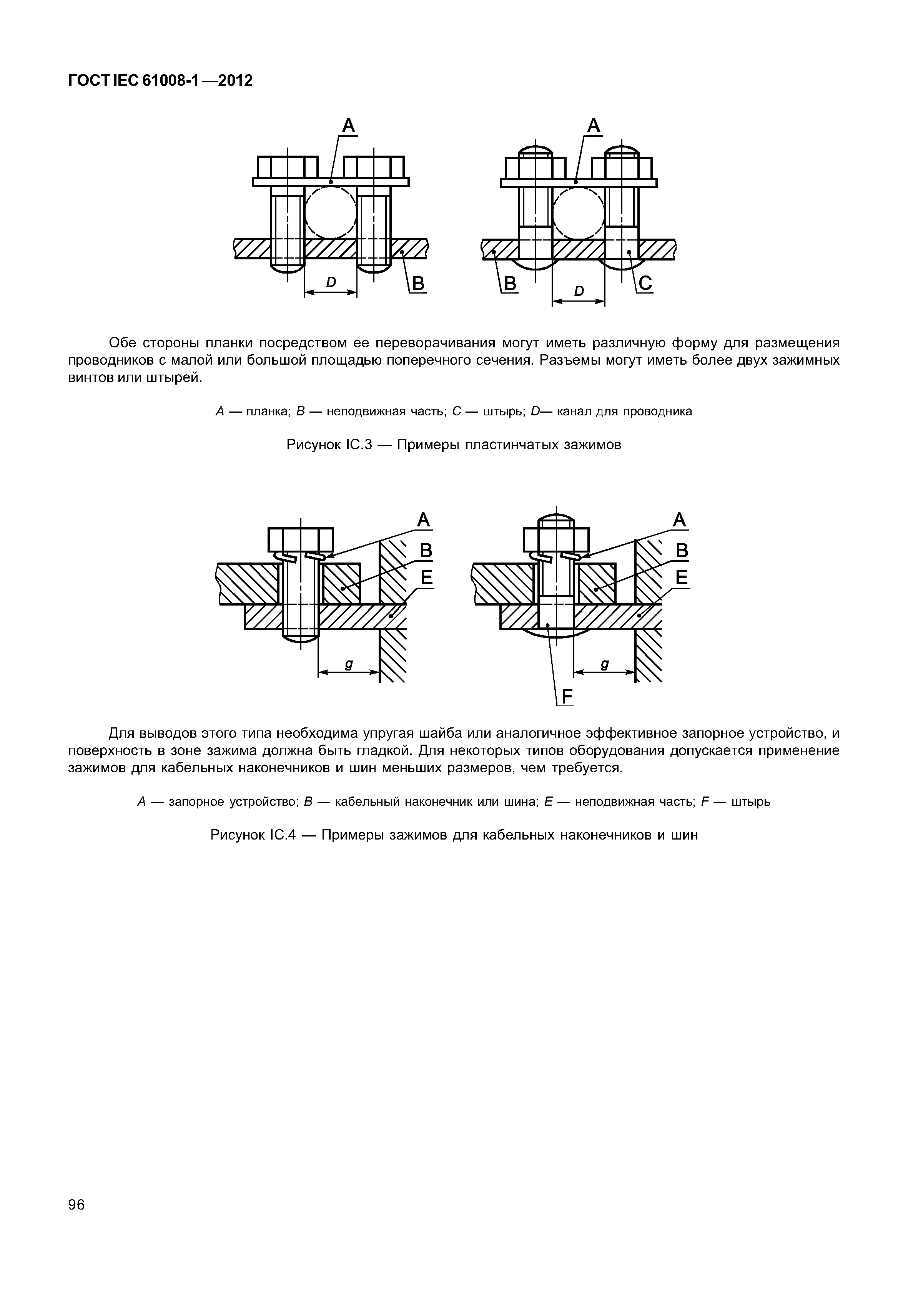

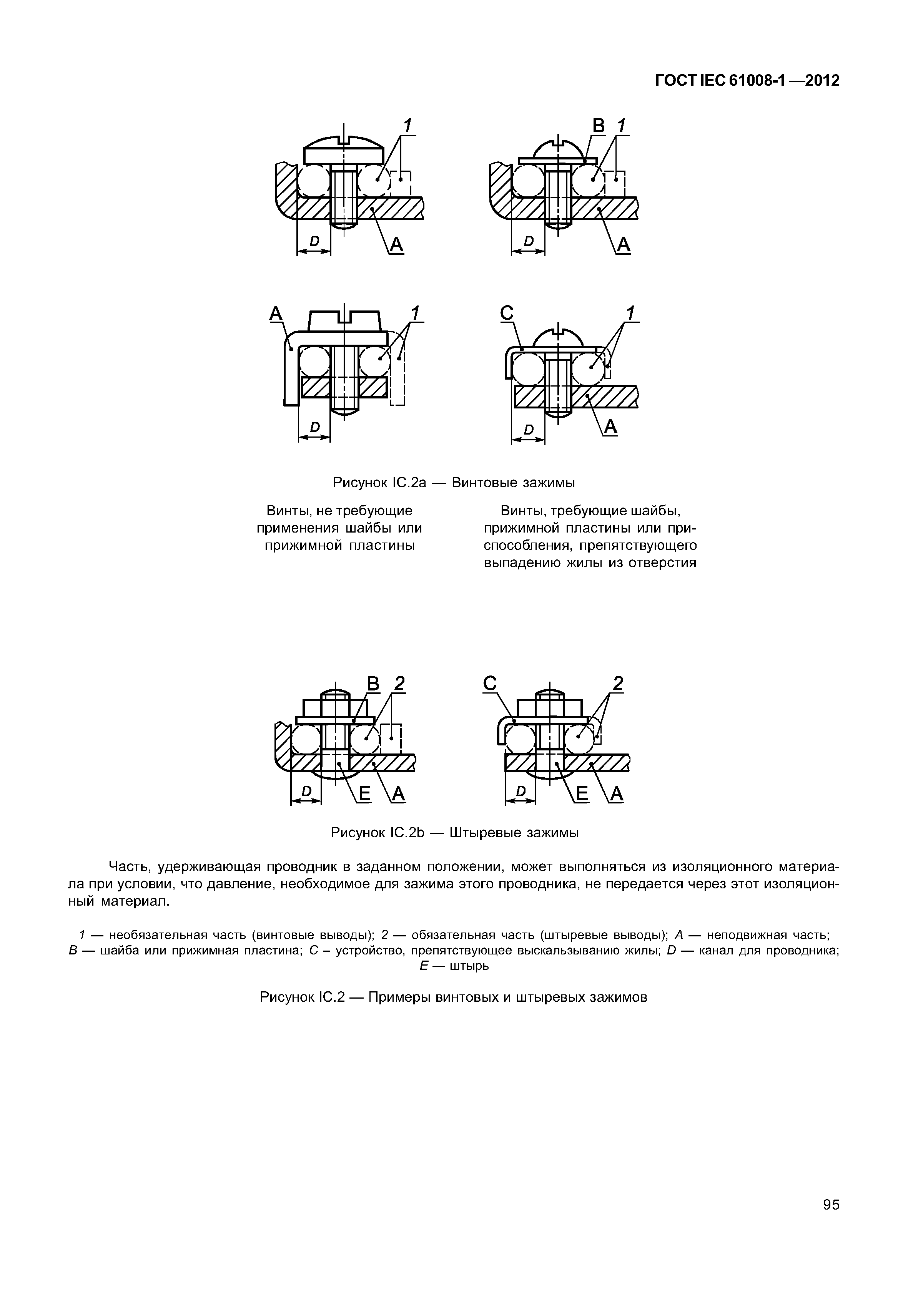

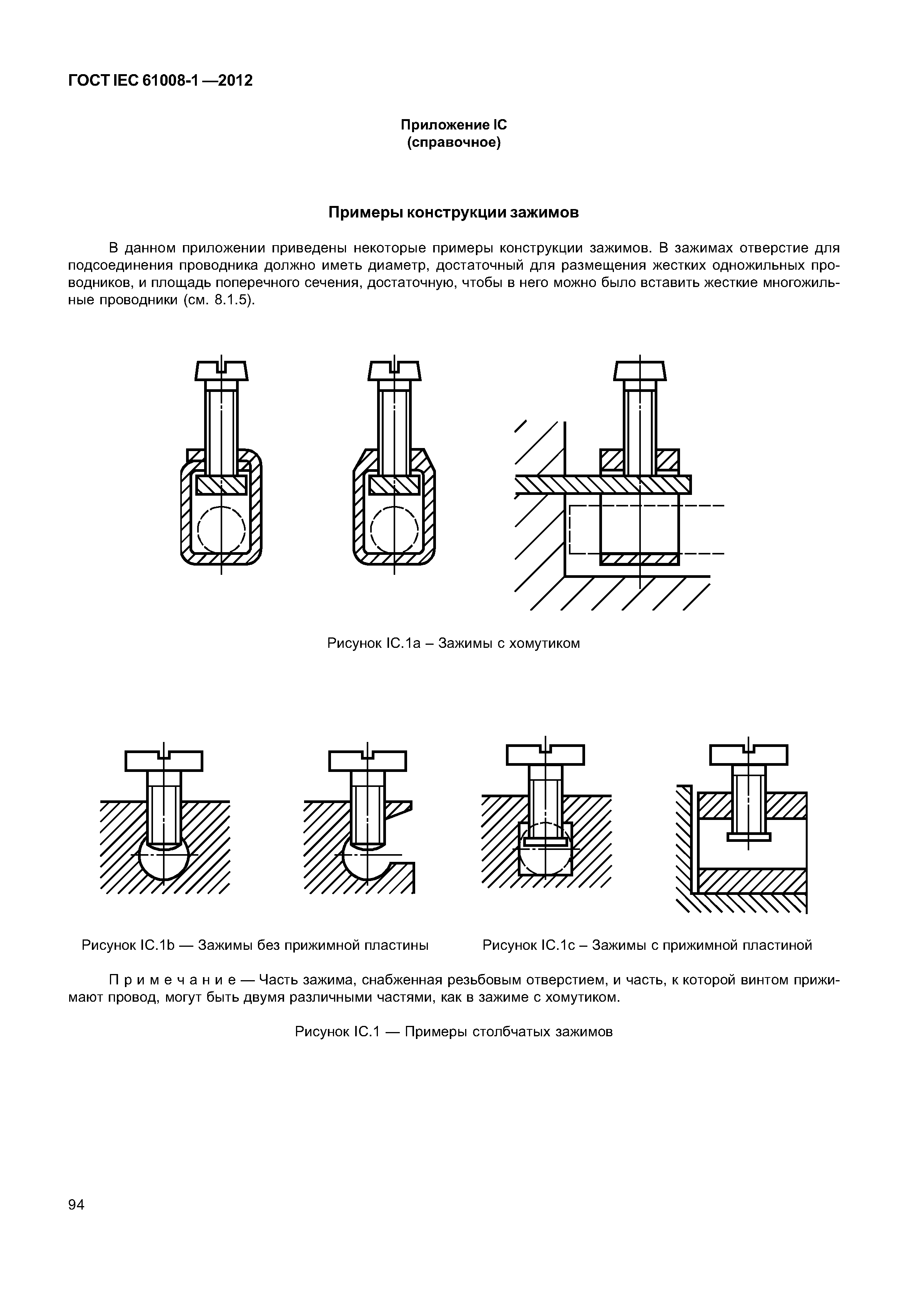

Приложение IС (справочное) Примеры конструкции зажимов

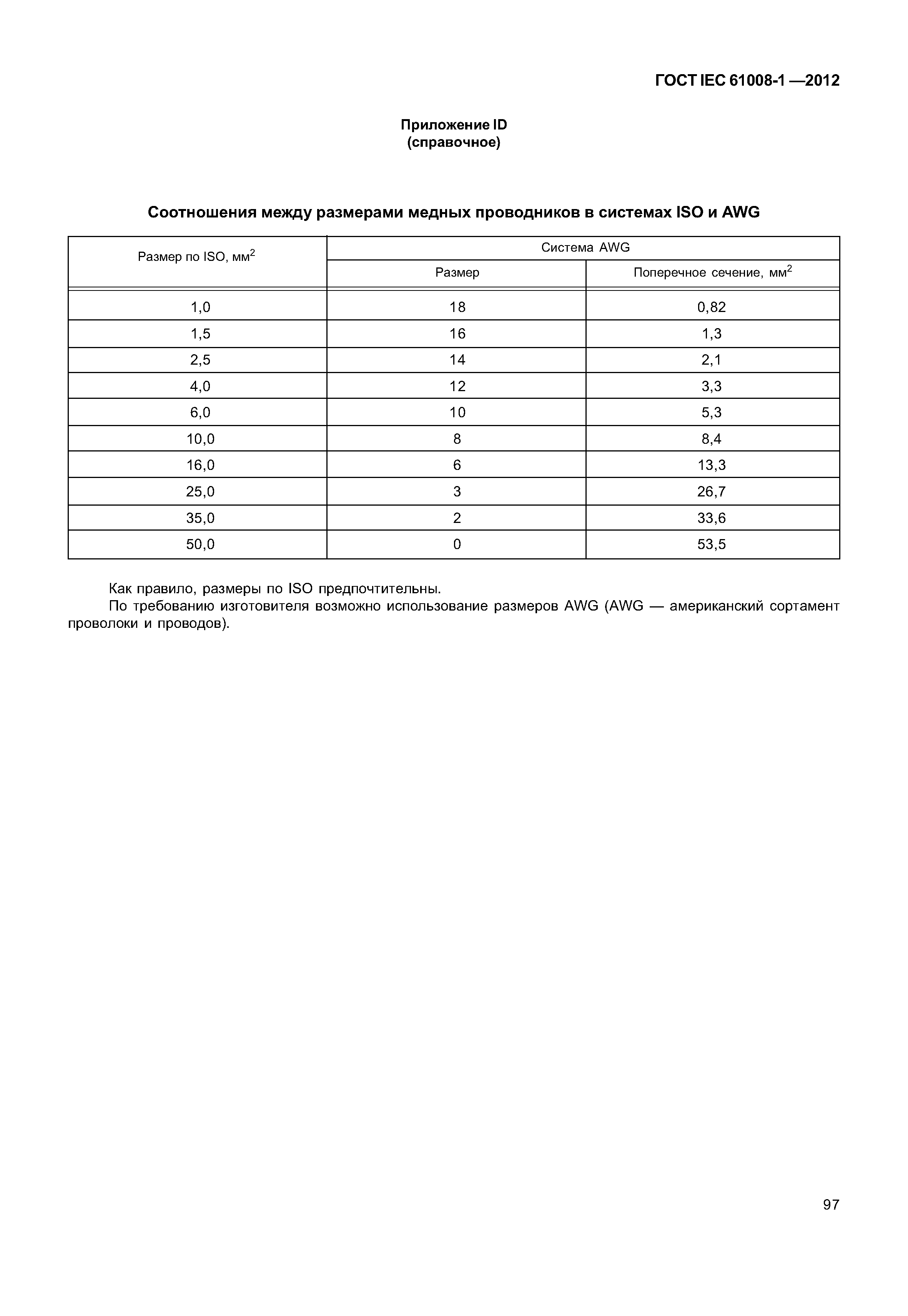

Приложение ID (справочное) Соотношения между размерами медных проводников в системах ISO и AWG

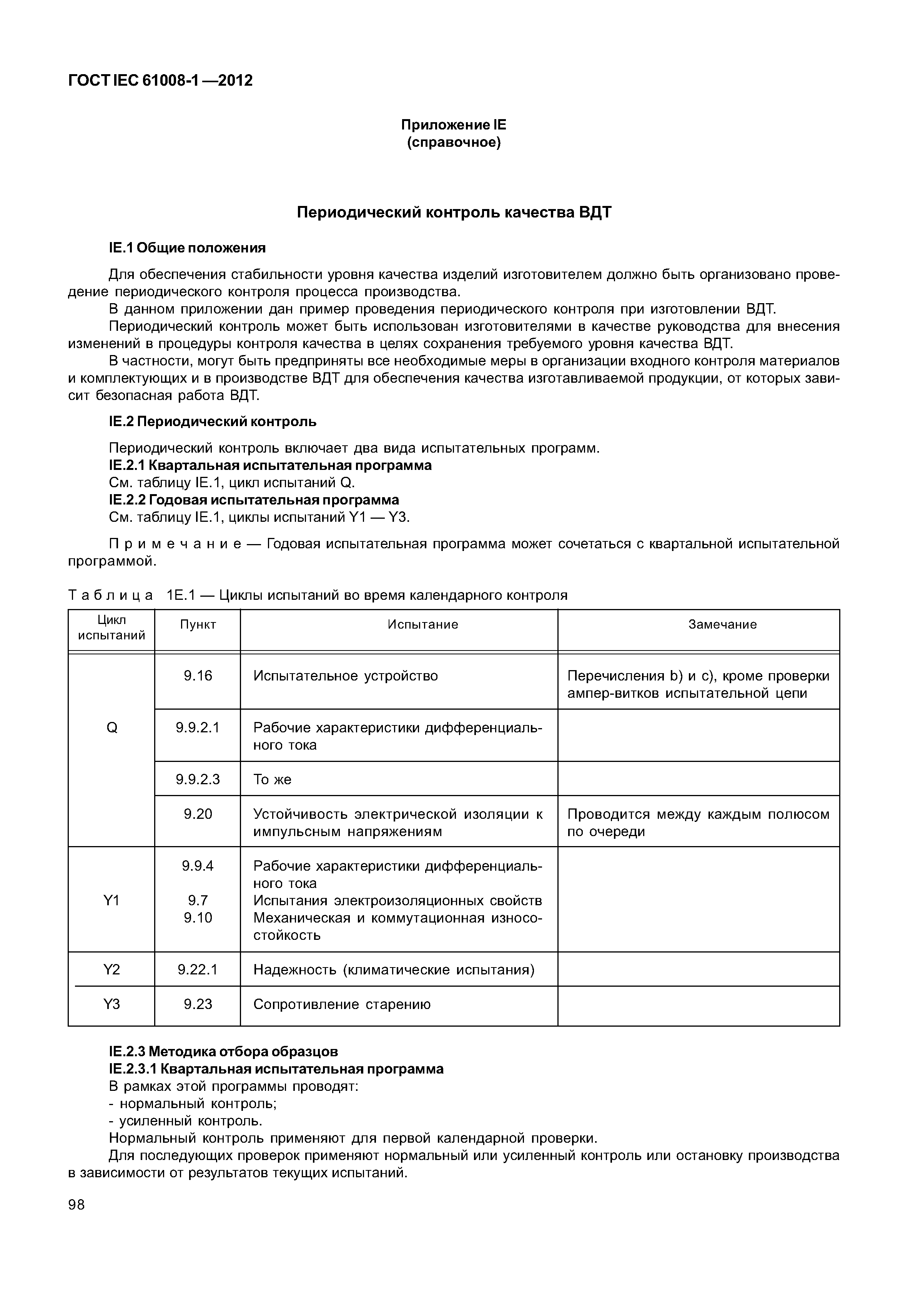

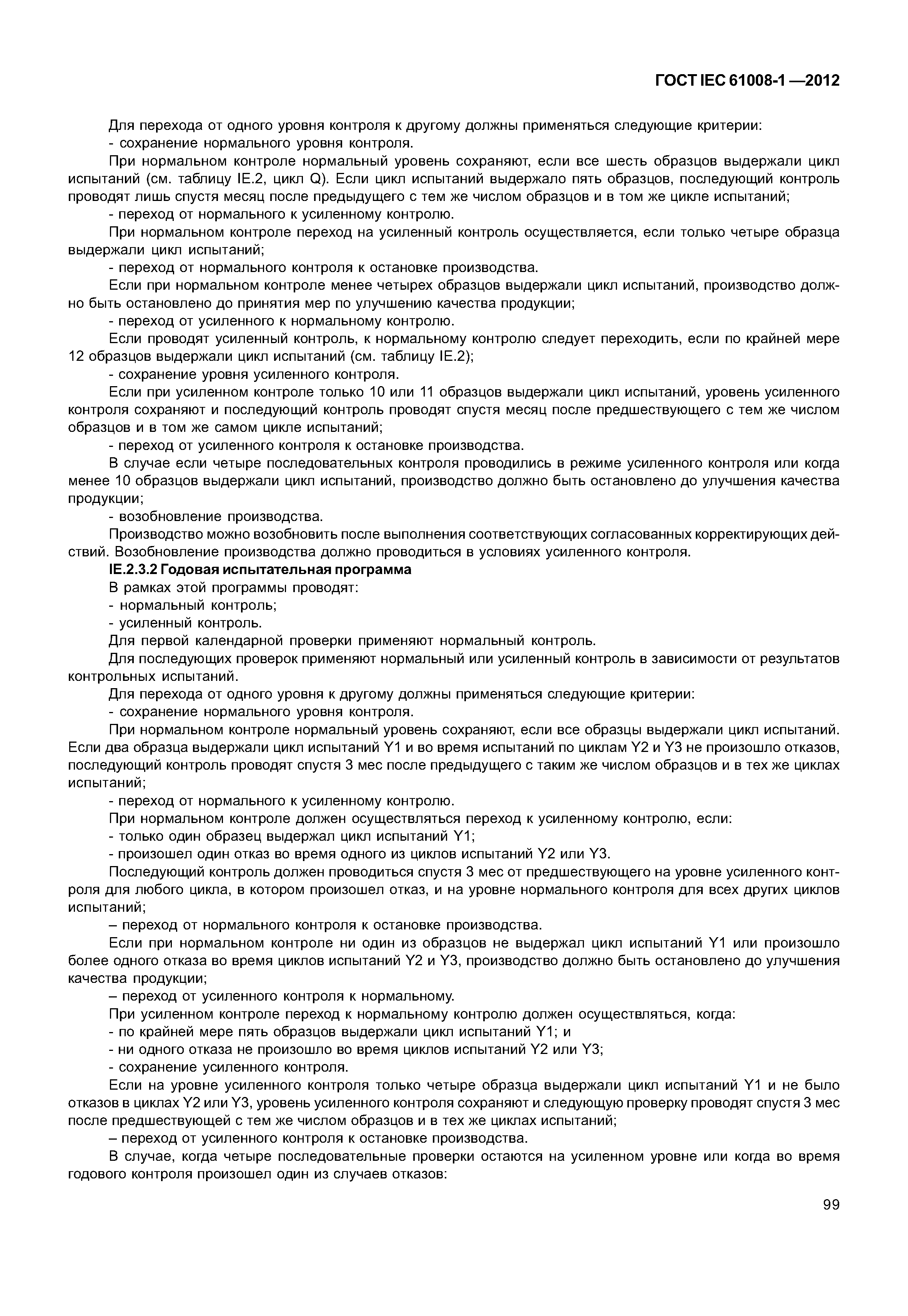

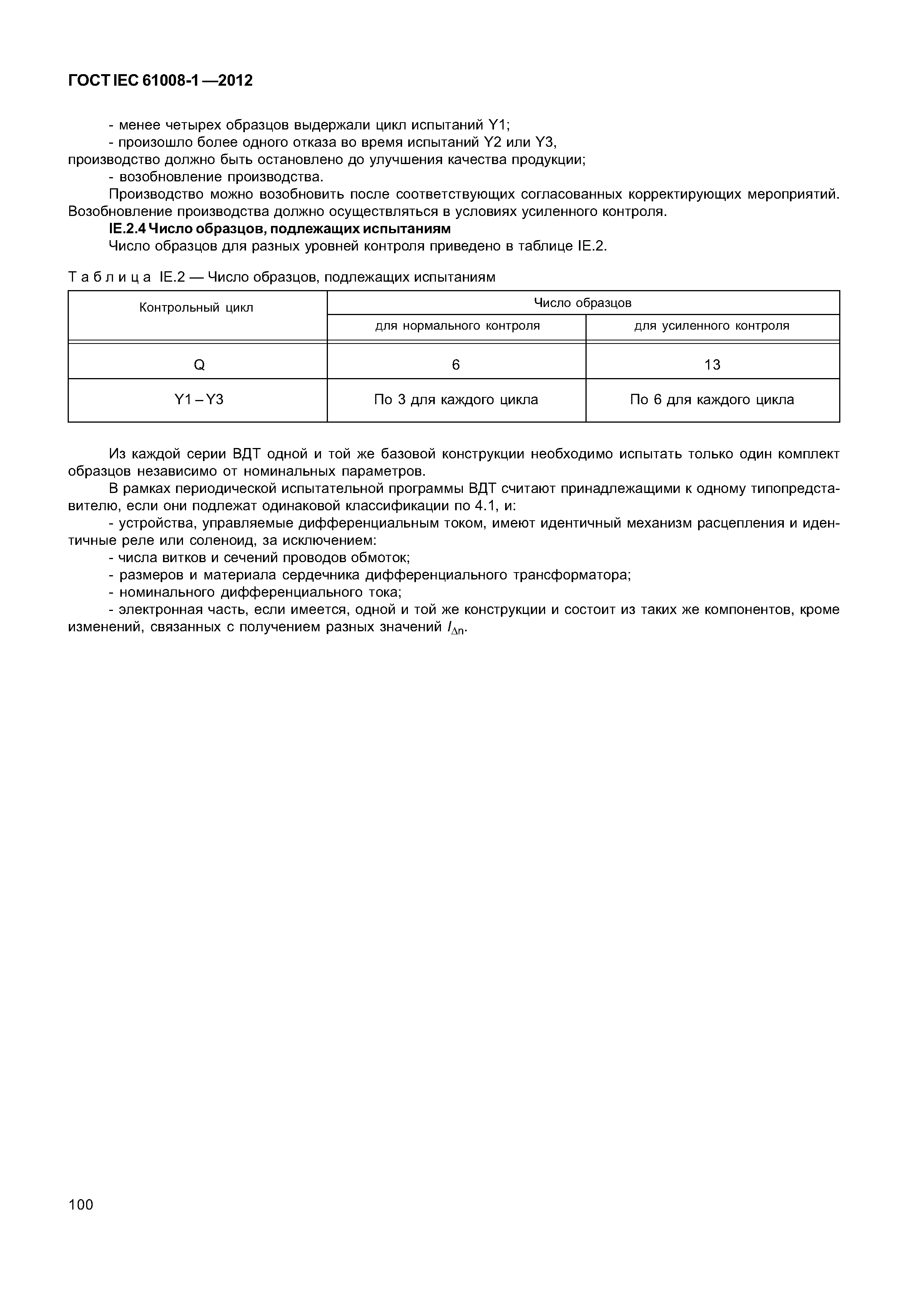

Приложение IЕ (справочное) Периодический контроль качества ВДТ

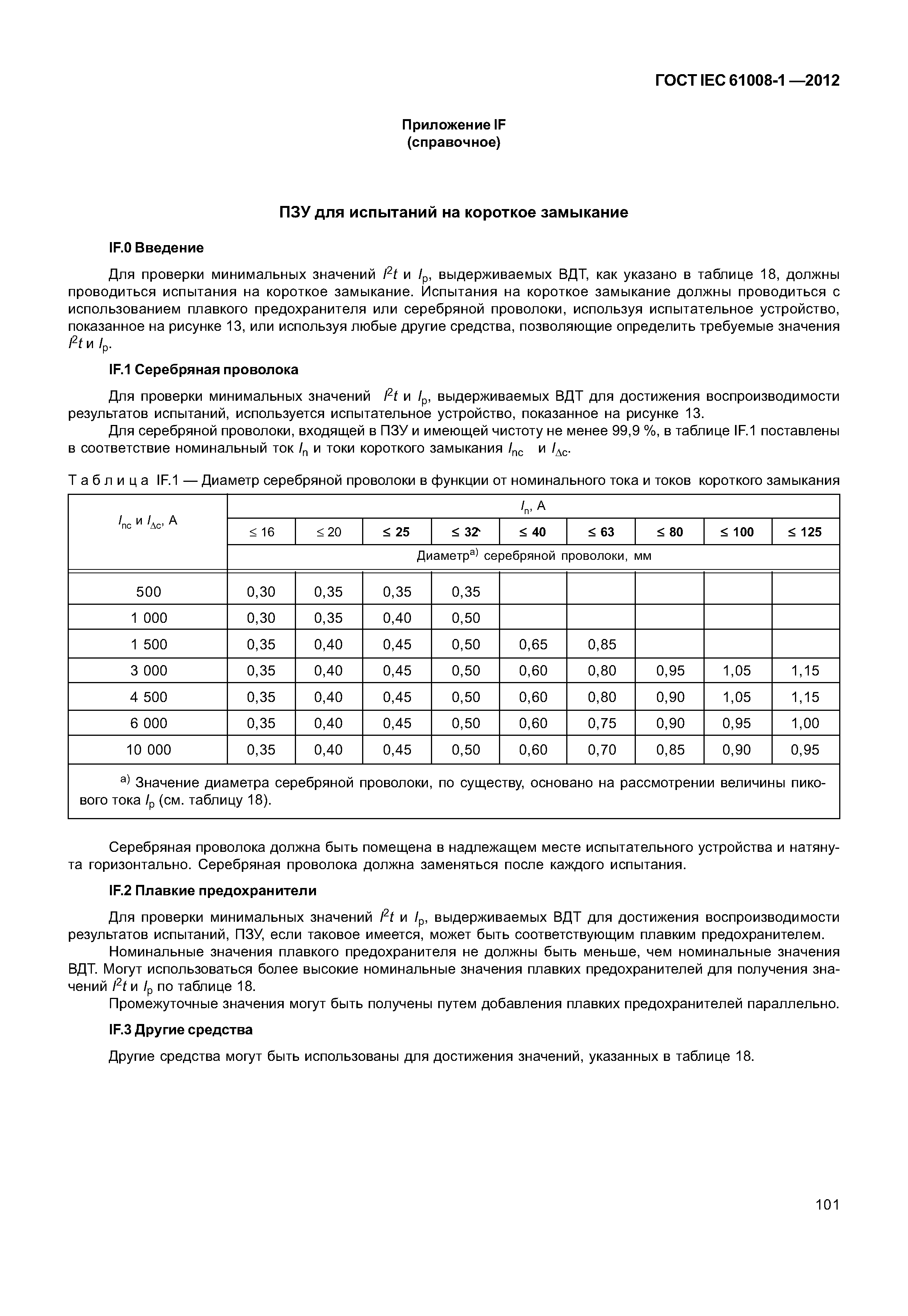

Приложение IF (справочное) ПЗУ для испытаний на короткое замыкание

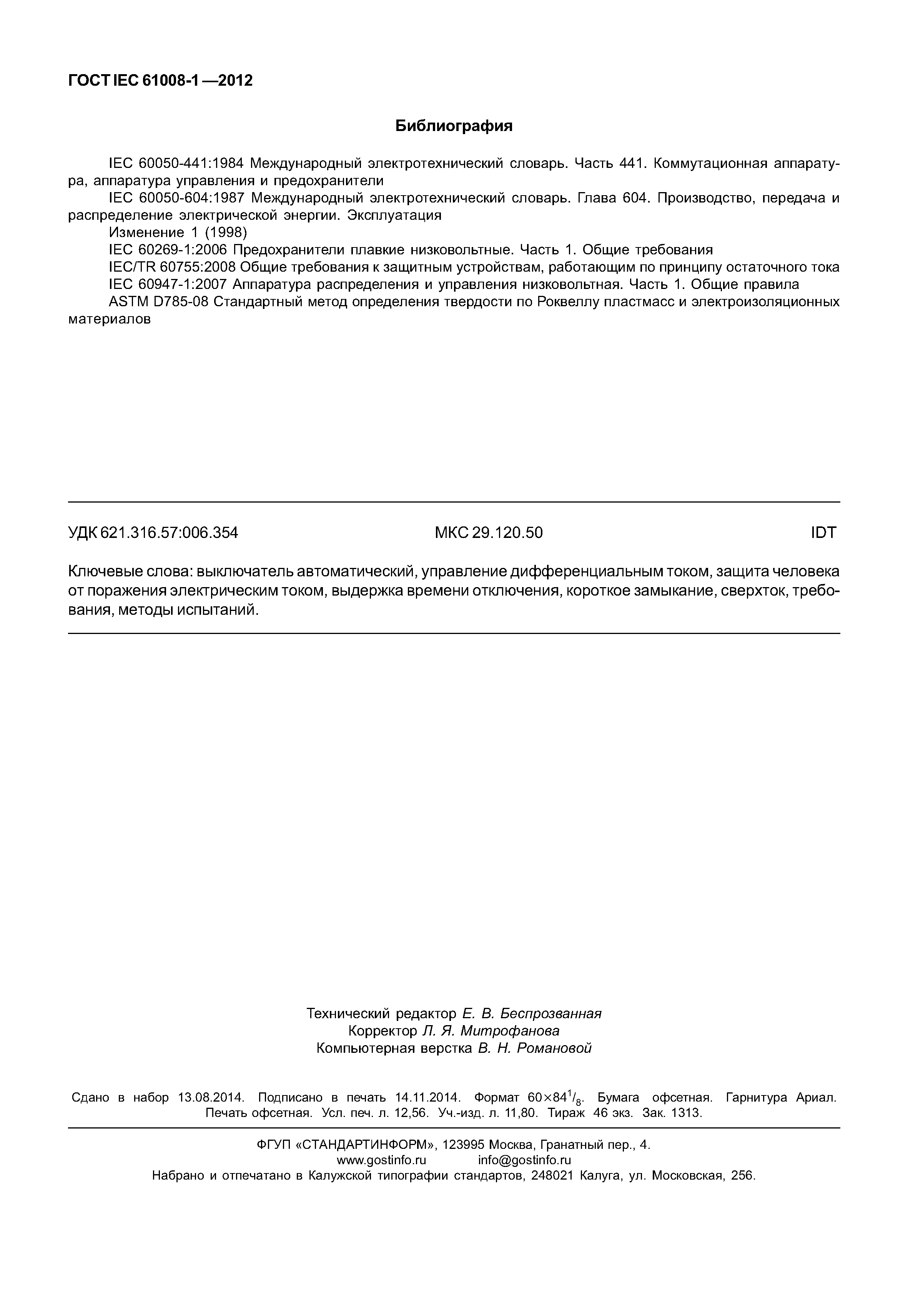

Библиография

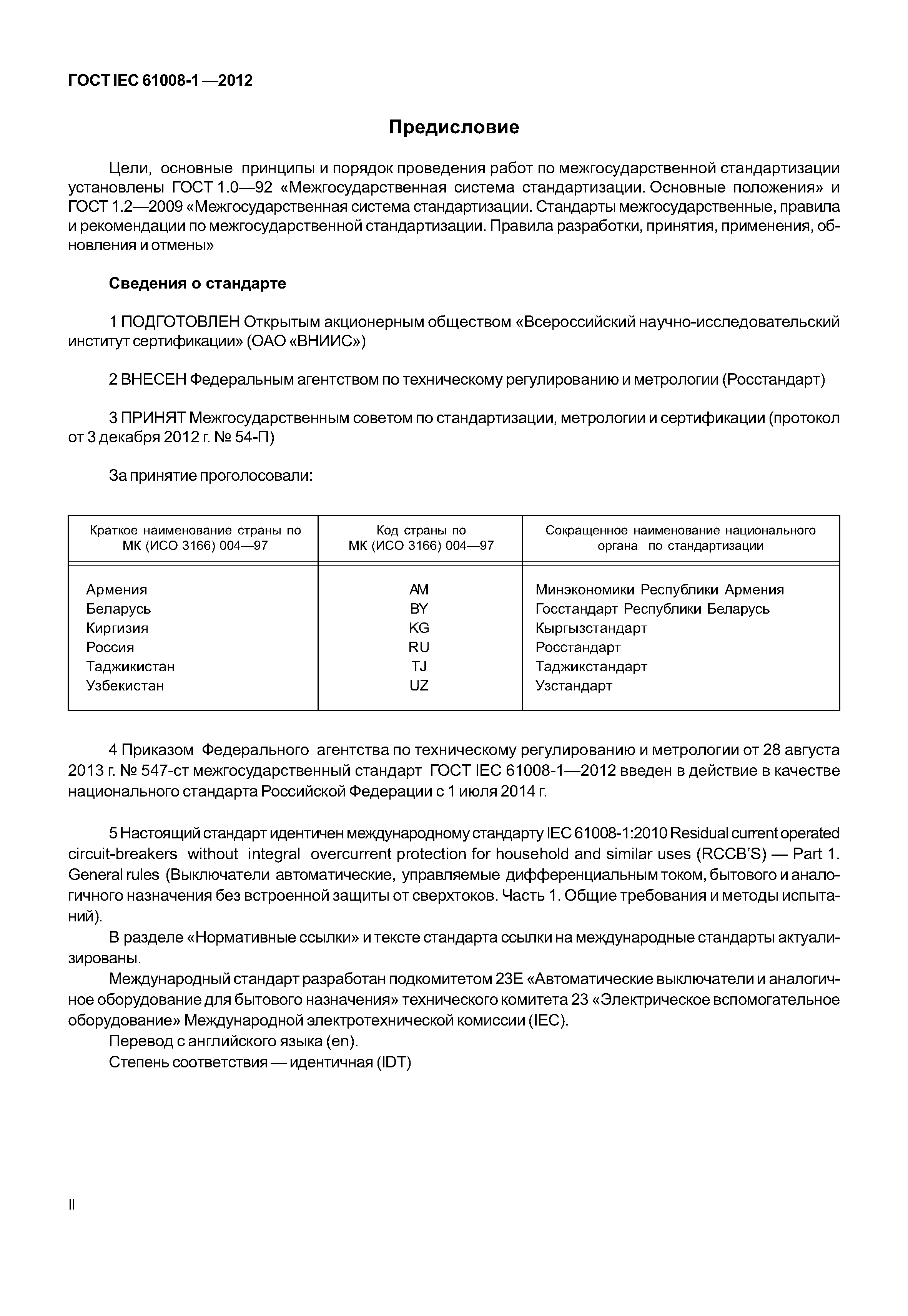

Разработан: ОАО ВНИИС
Утверждён:03.12.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 54-П)
28.08.2013 Федеральное агентство по техническому регулированию и метрологии (547-ст)
Издан: Стандартинформ (2014 г. )
Расположен в:Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Плавкие предохранители и другие защитные устройства при перегрузках Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Плавкие предохранители и другие защитные устройства при перегрузках Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
