Скачать Серия 5.407-22 Выпуск 1. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 5.407-22

Выпуск 1. Рабочие чертежи

Обозначение:	Серия 5.407-22
Обозначение англ:	Series 5.407-22
Статус:	заменен
Название рус.:	Выпуск 1. Рабочие чертежи
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.02.1992

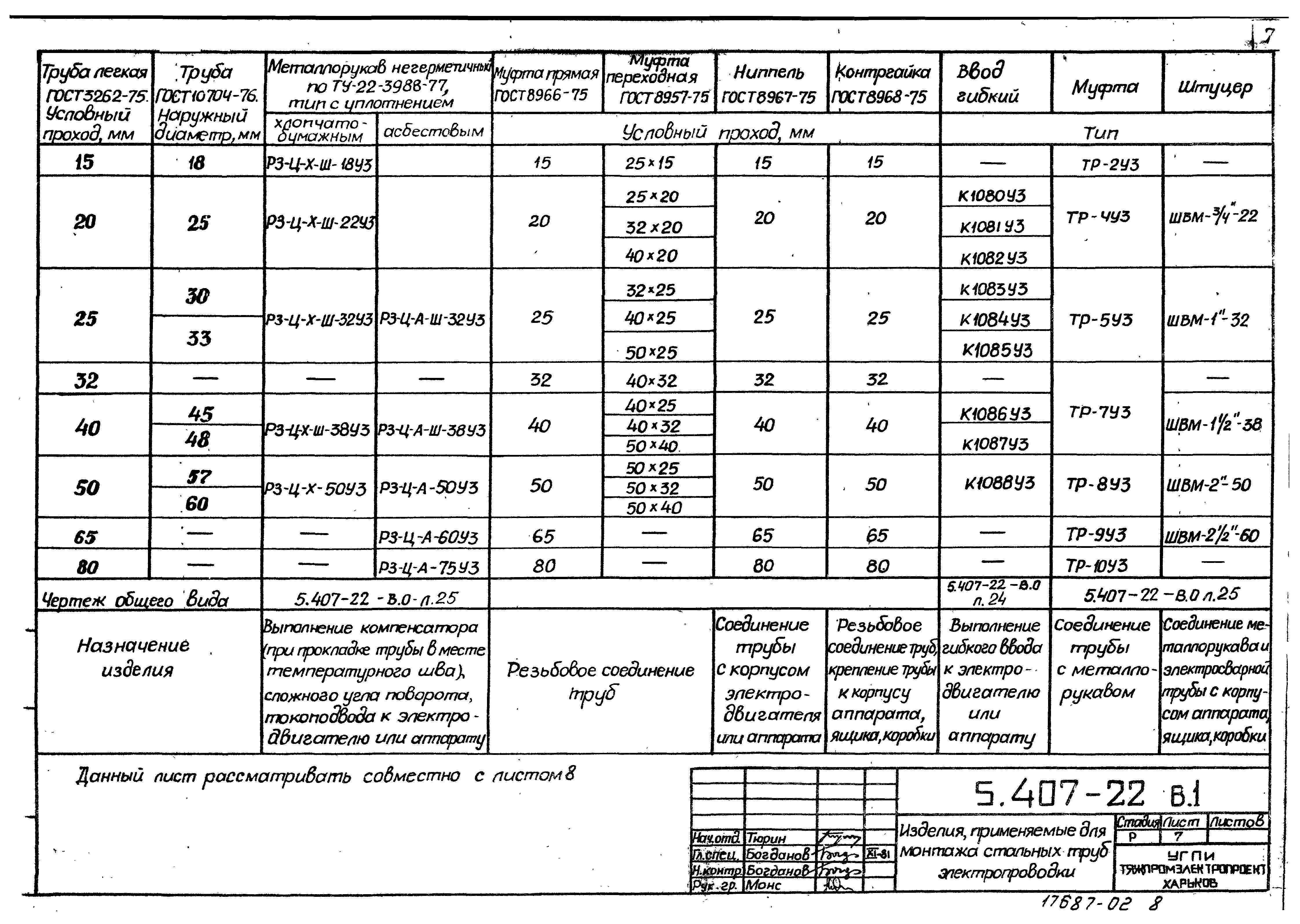

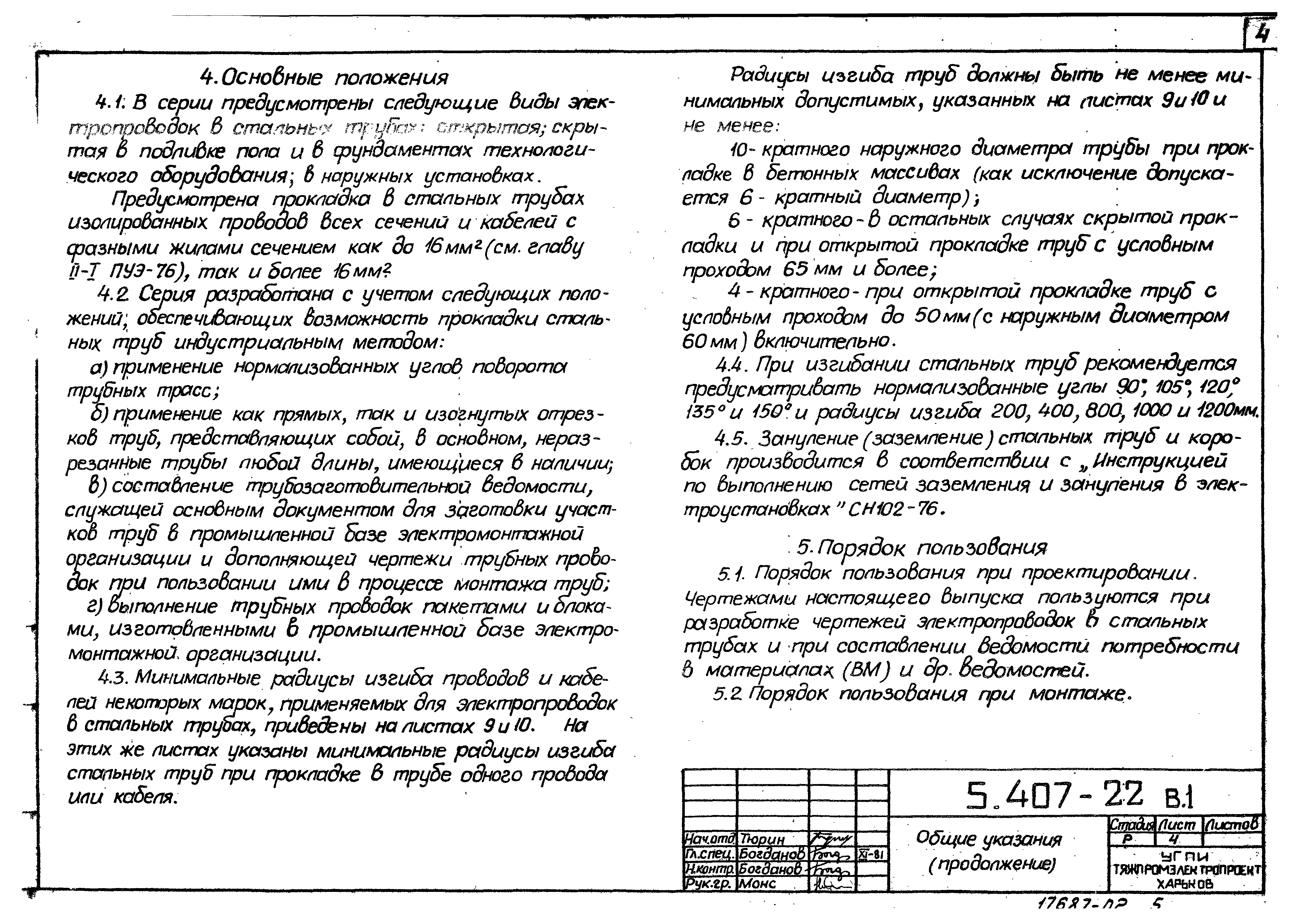

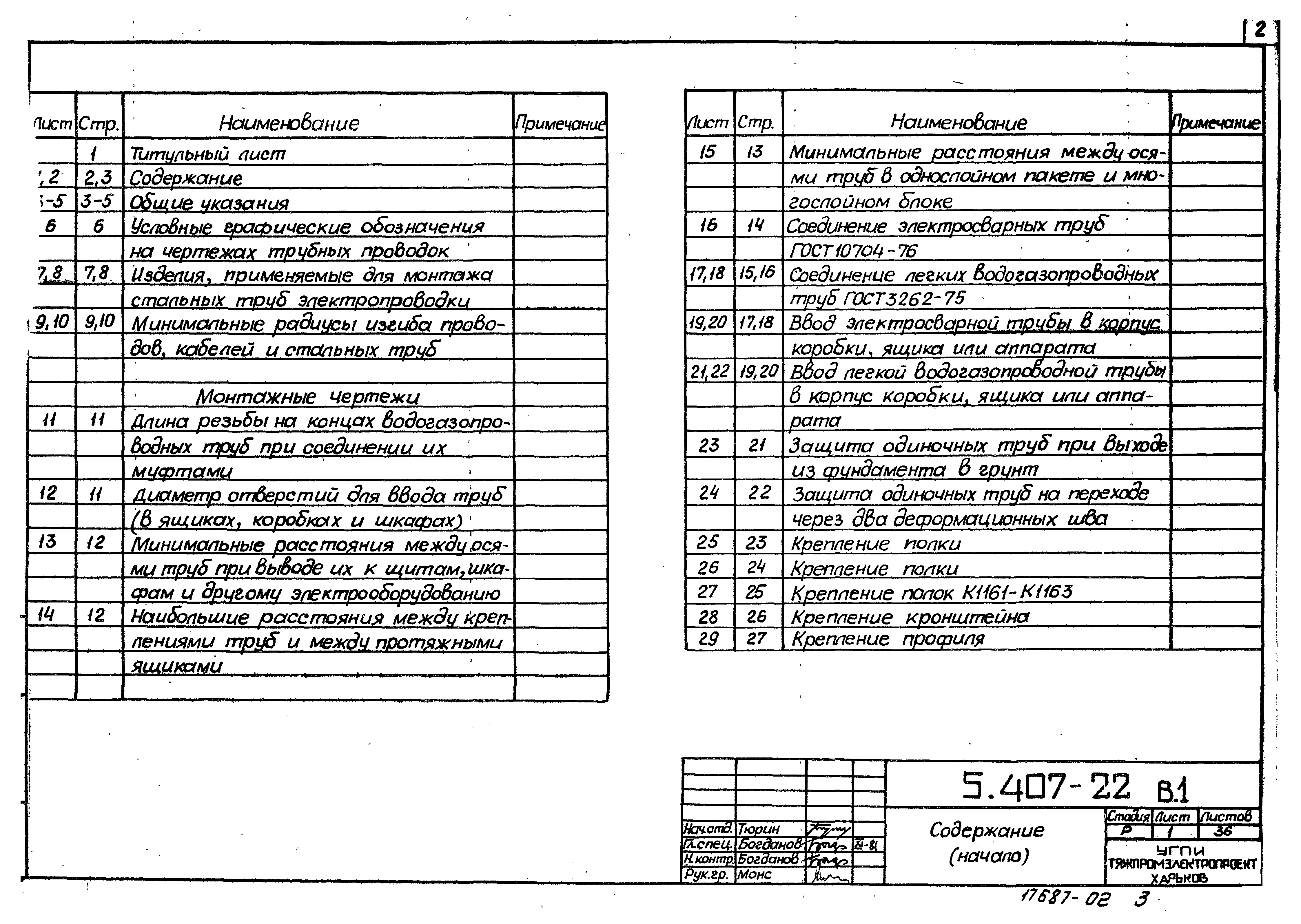

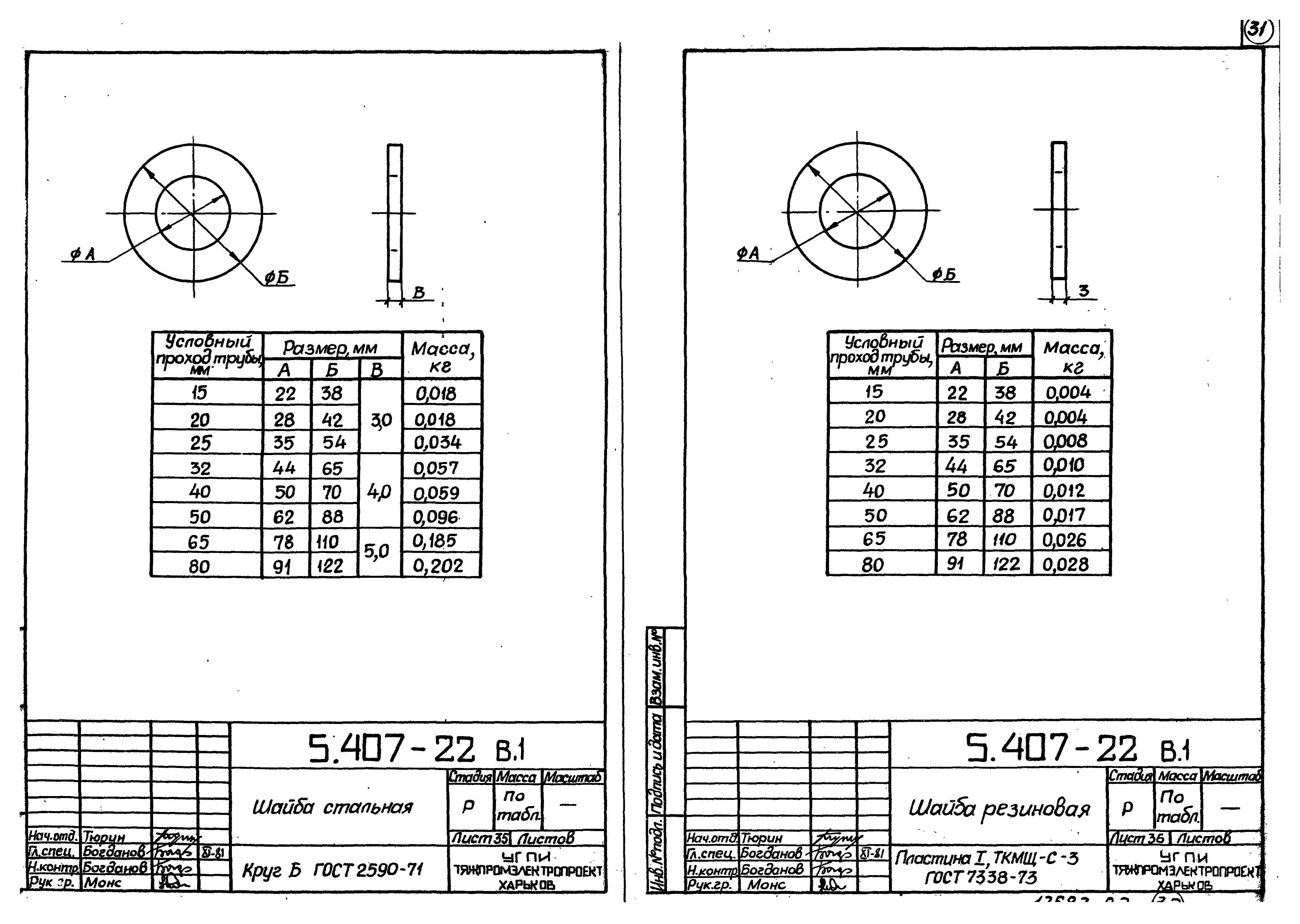

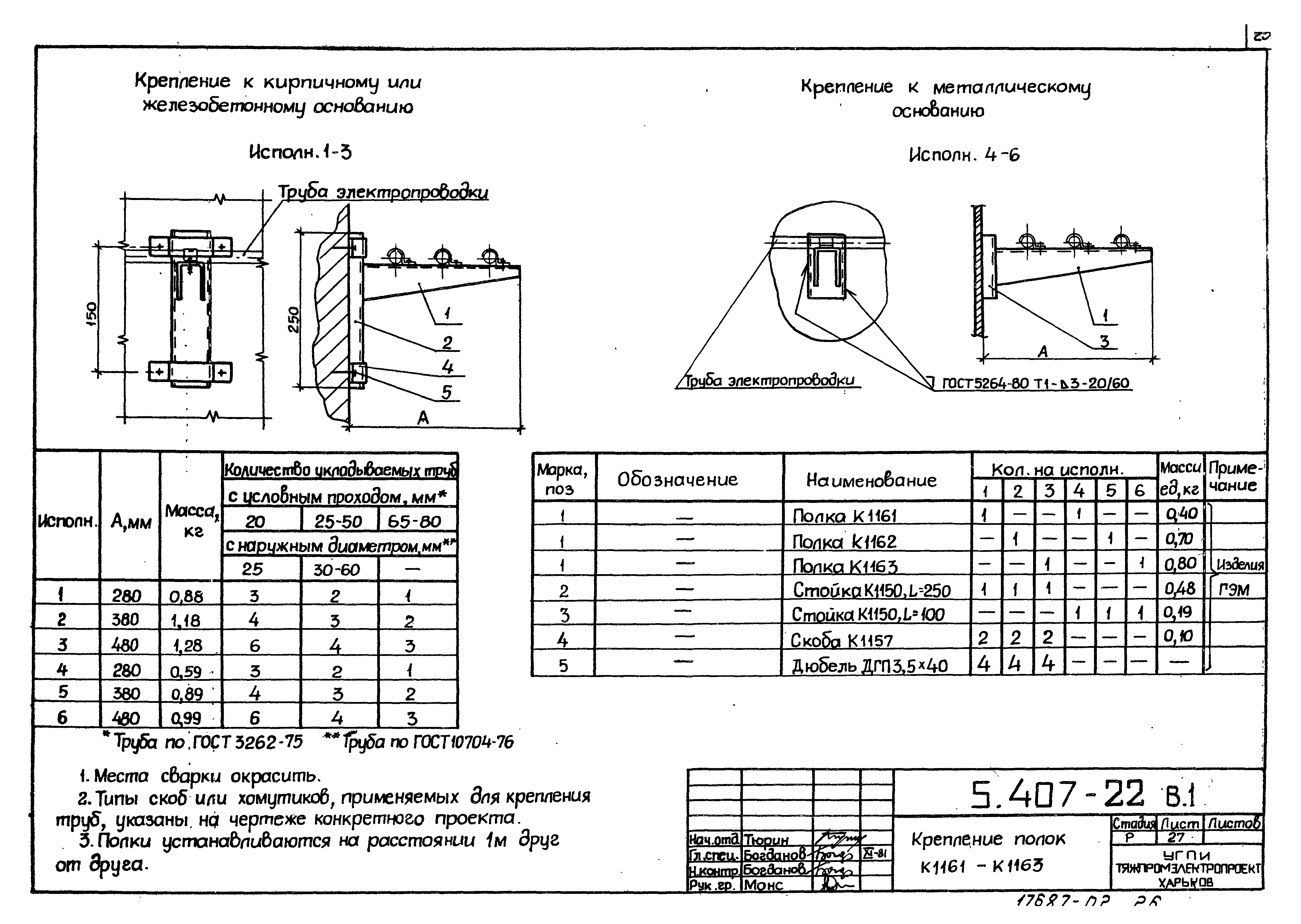

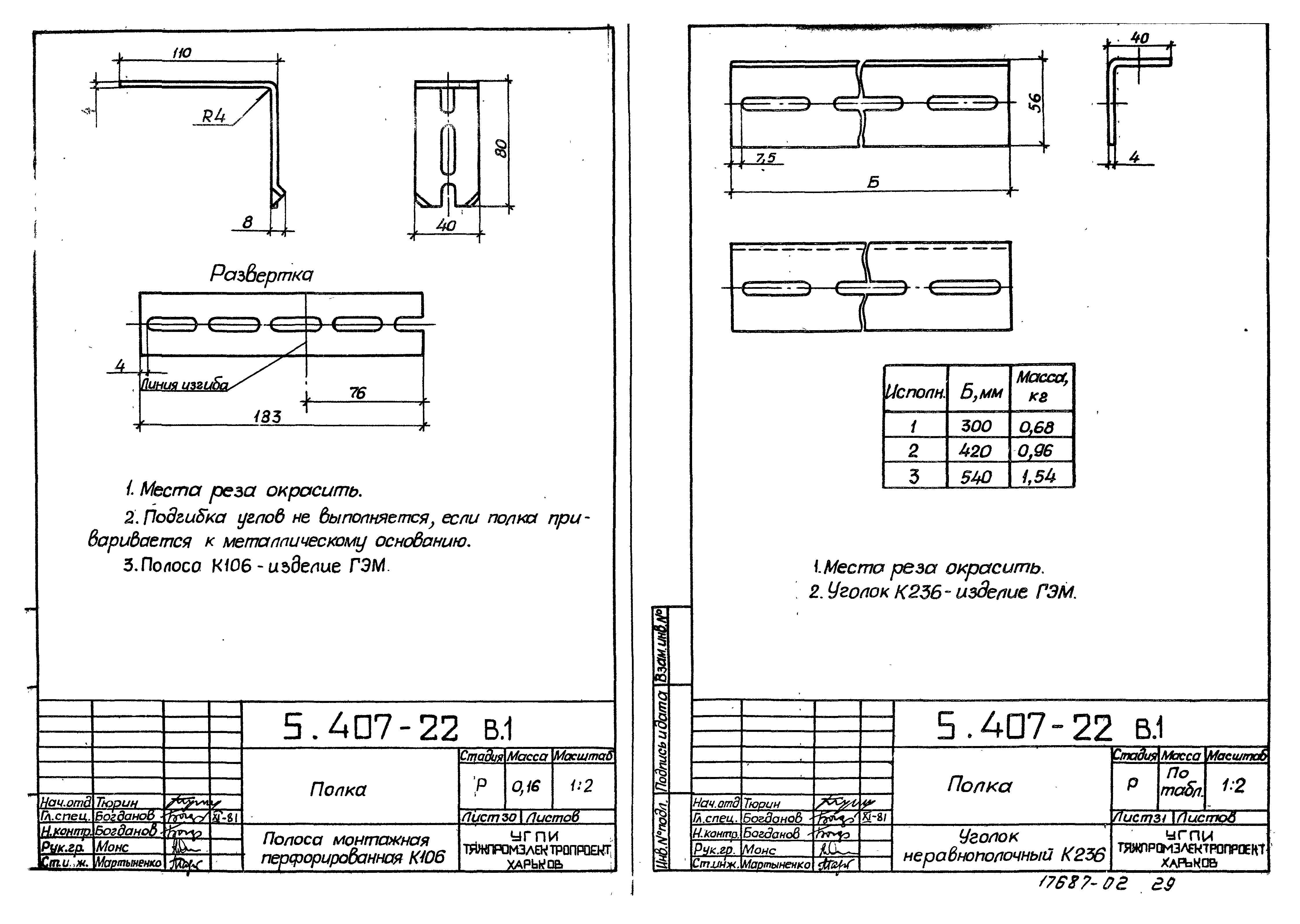

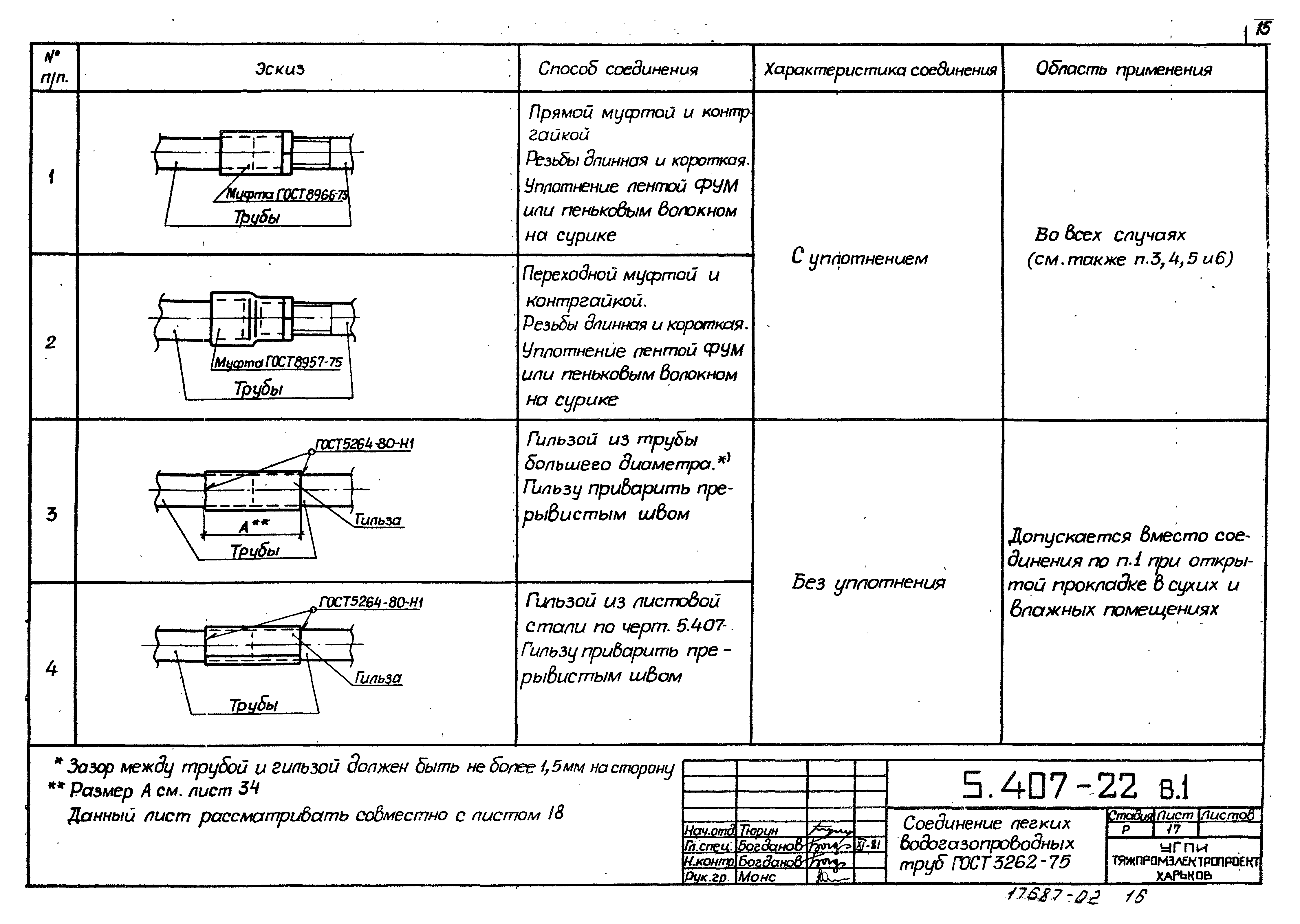

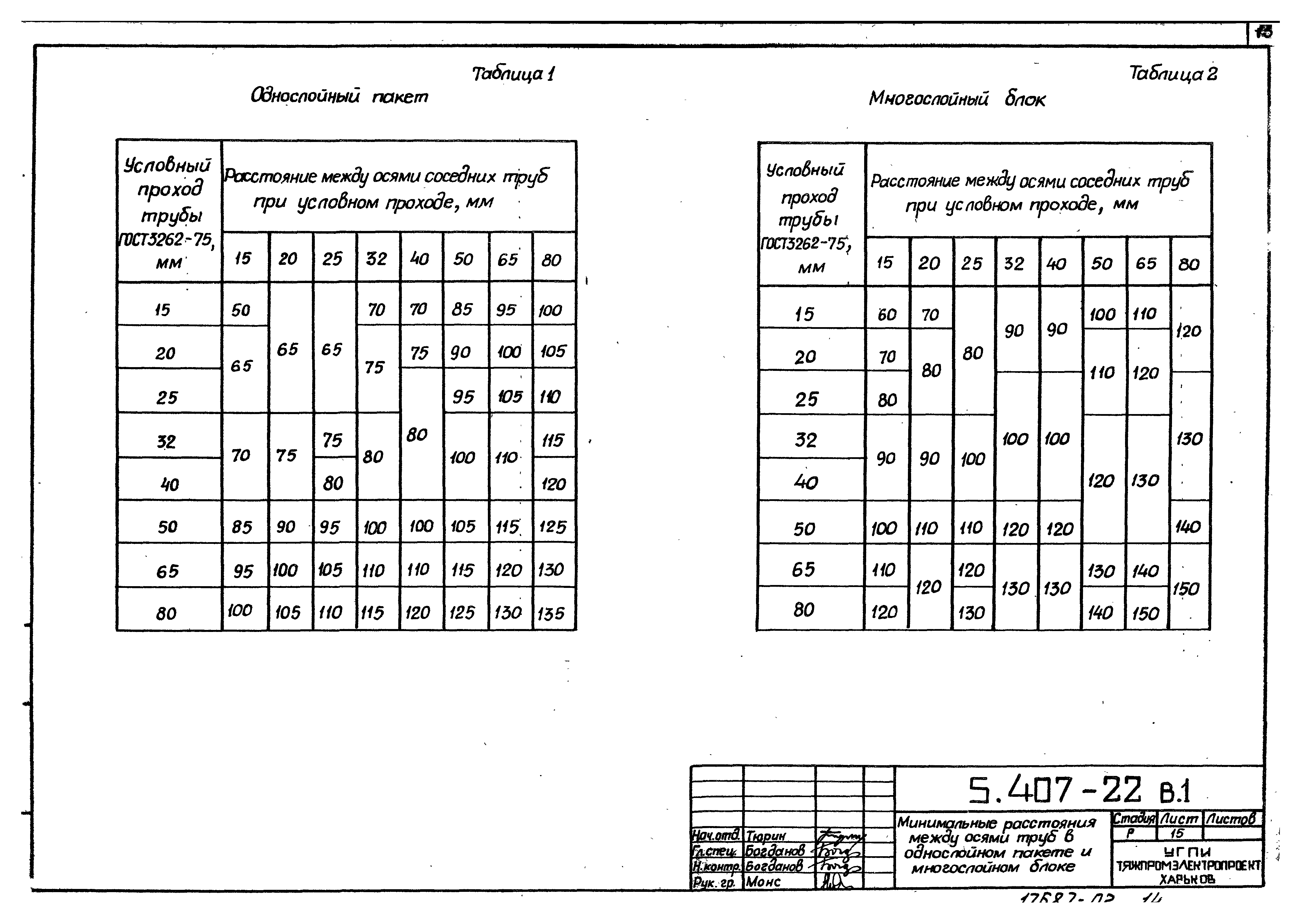

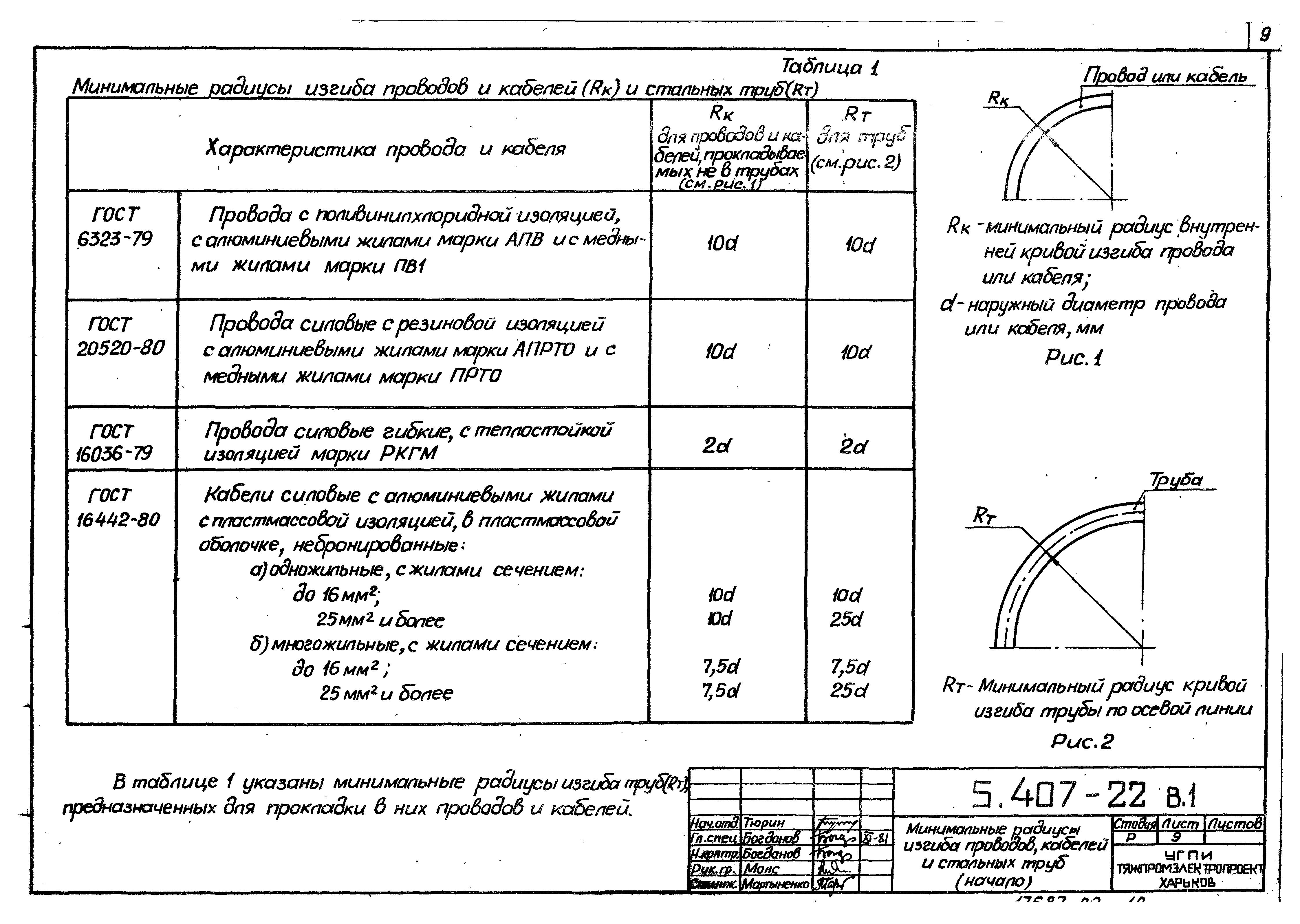

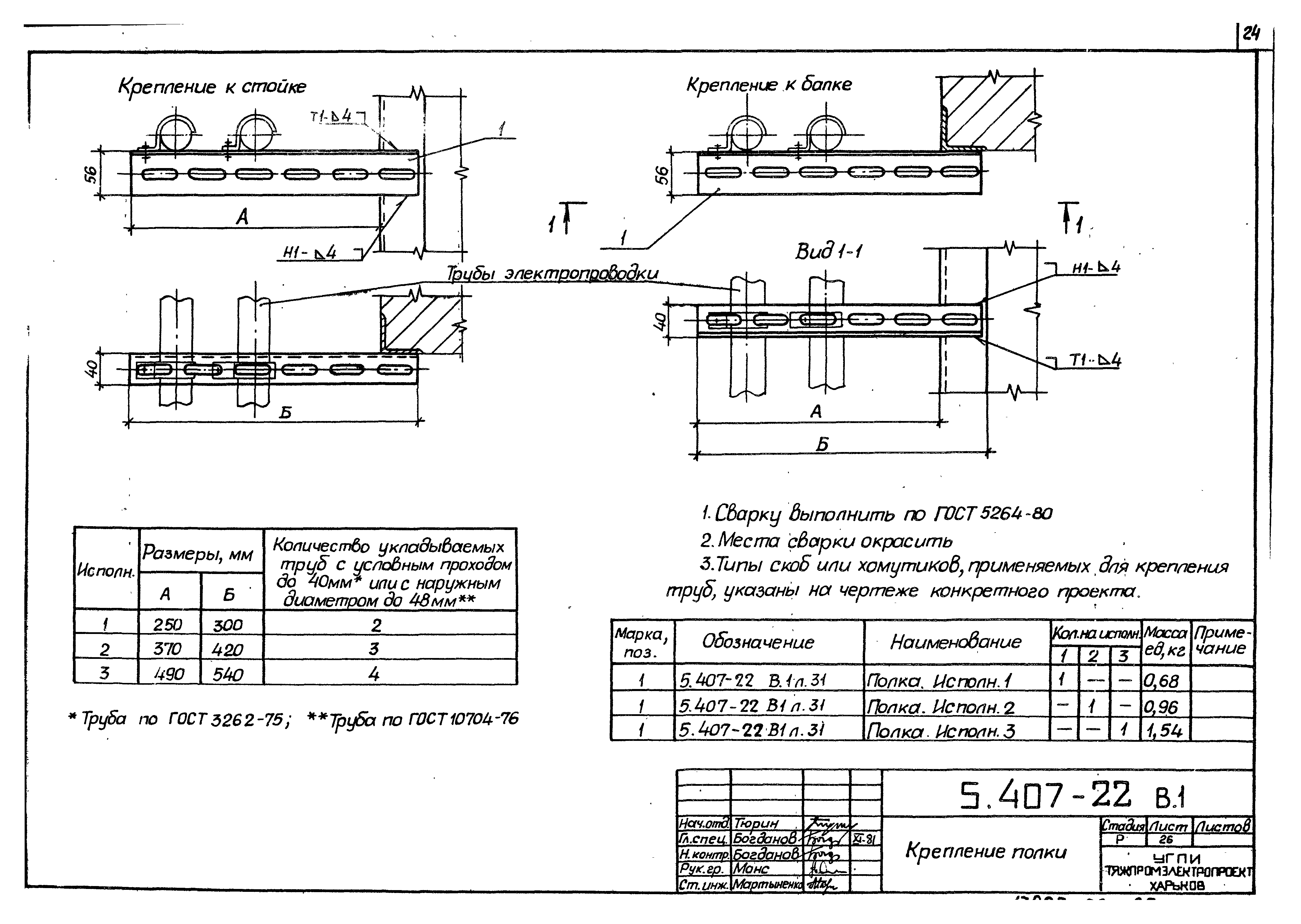

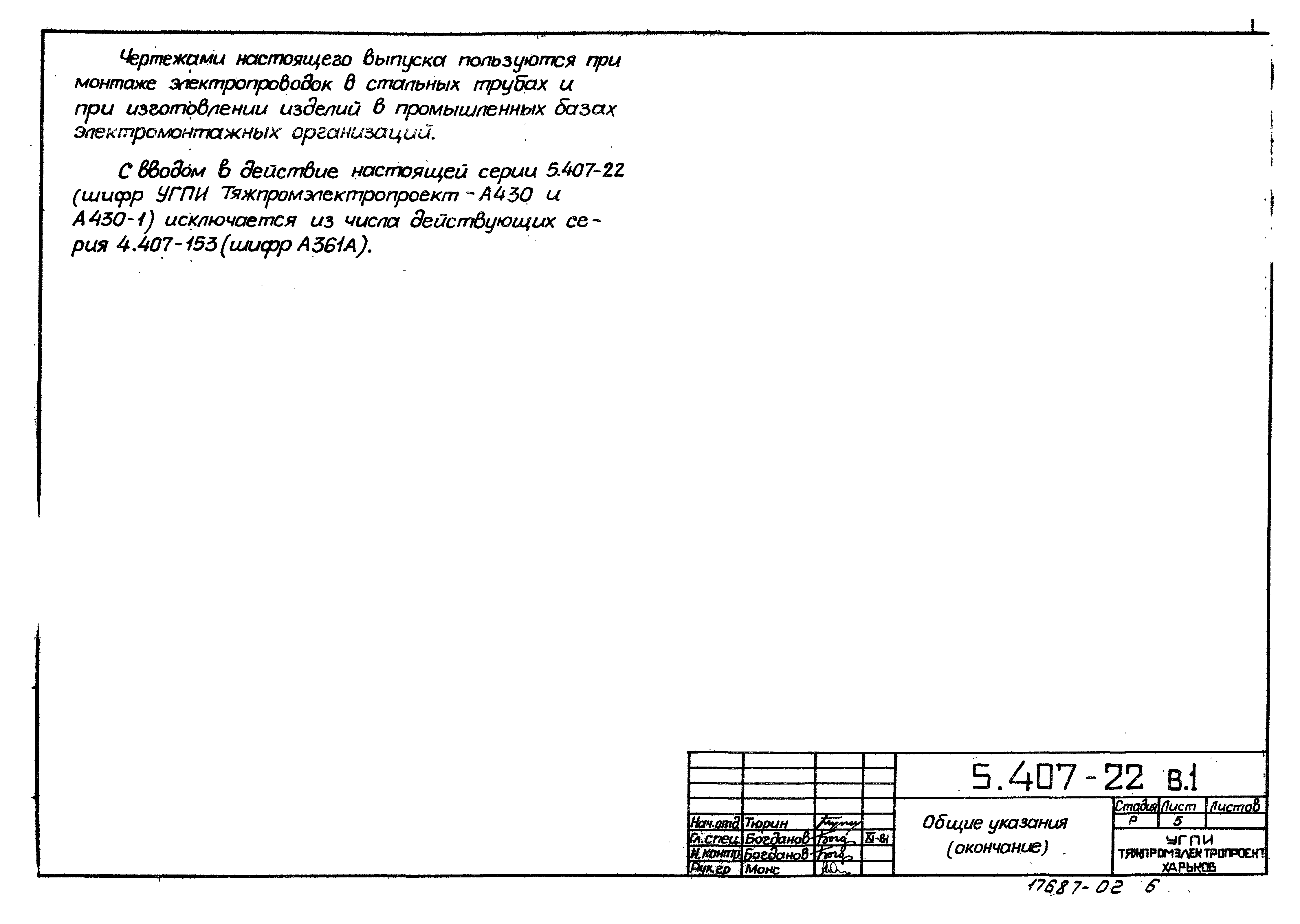

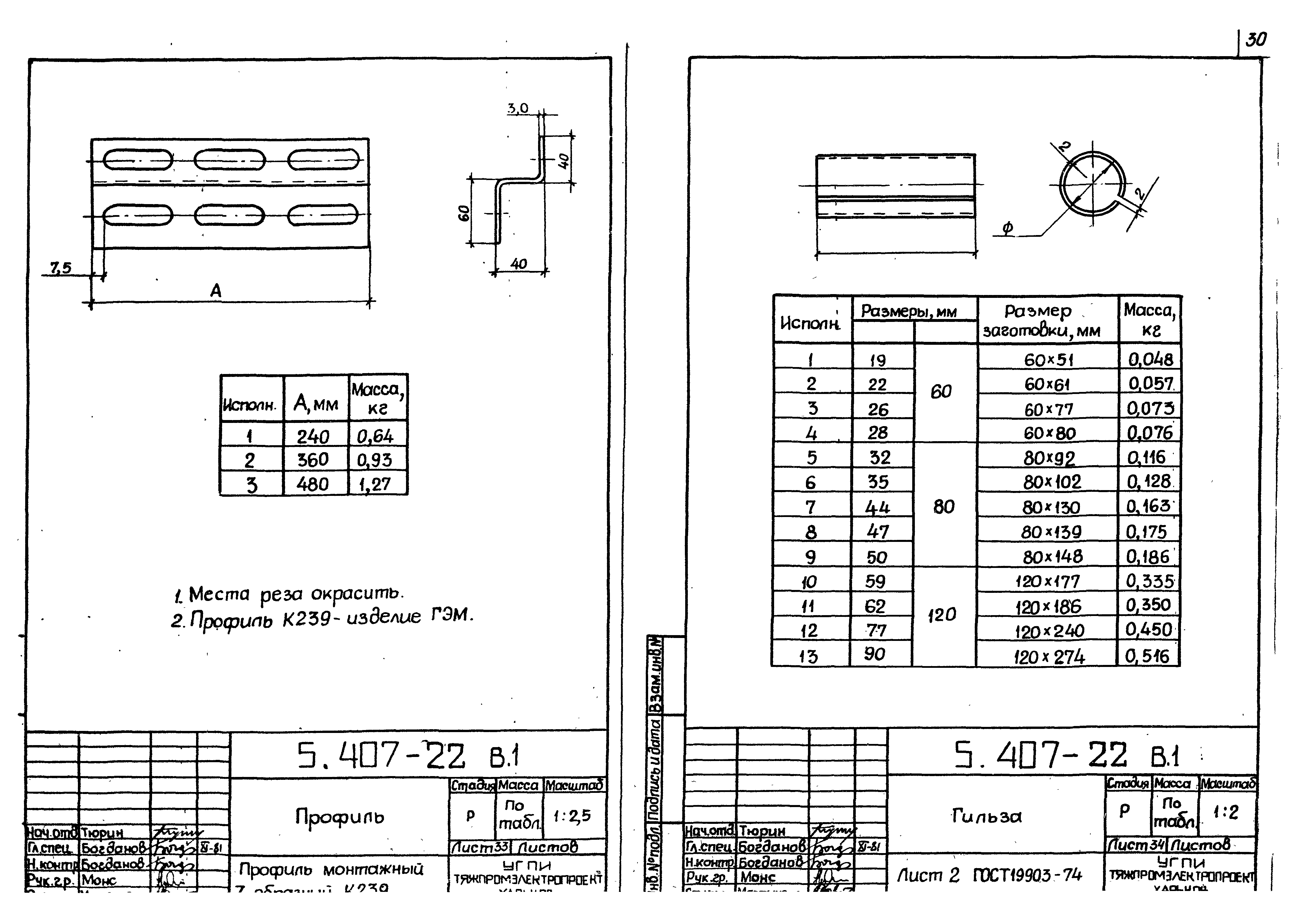

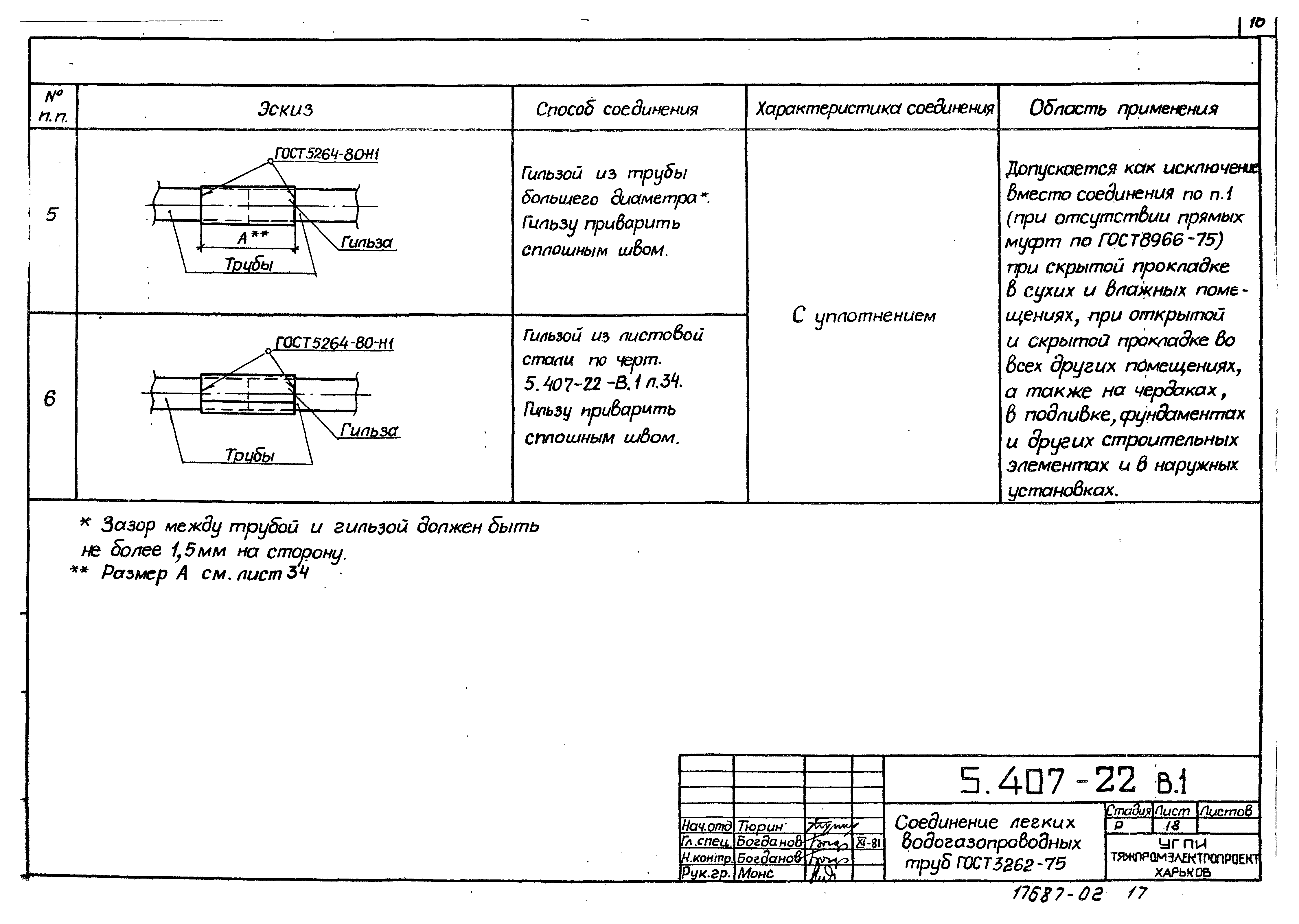

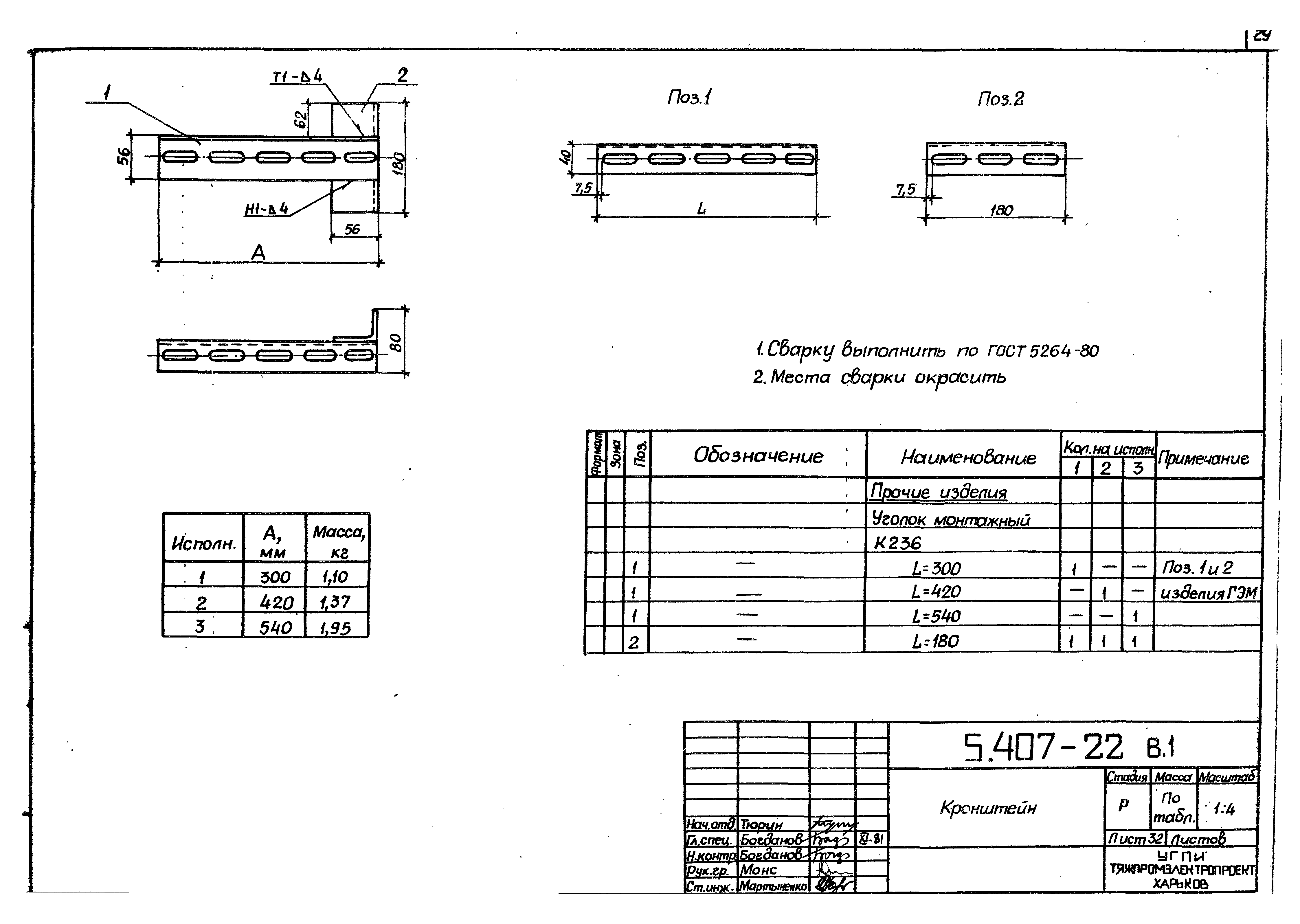

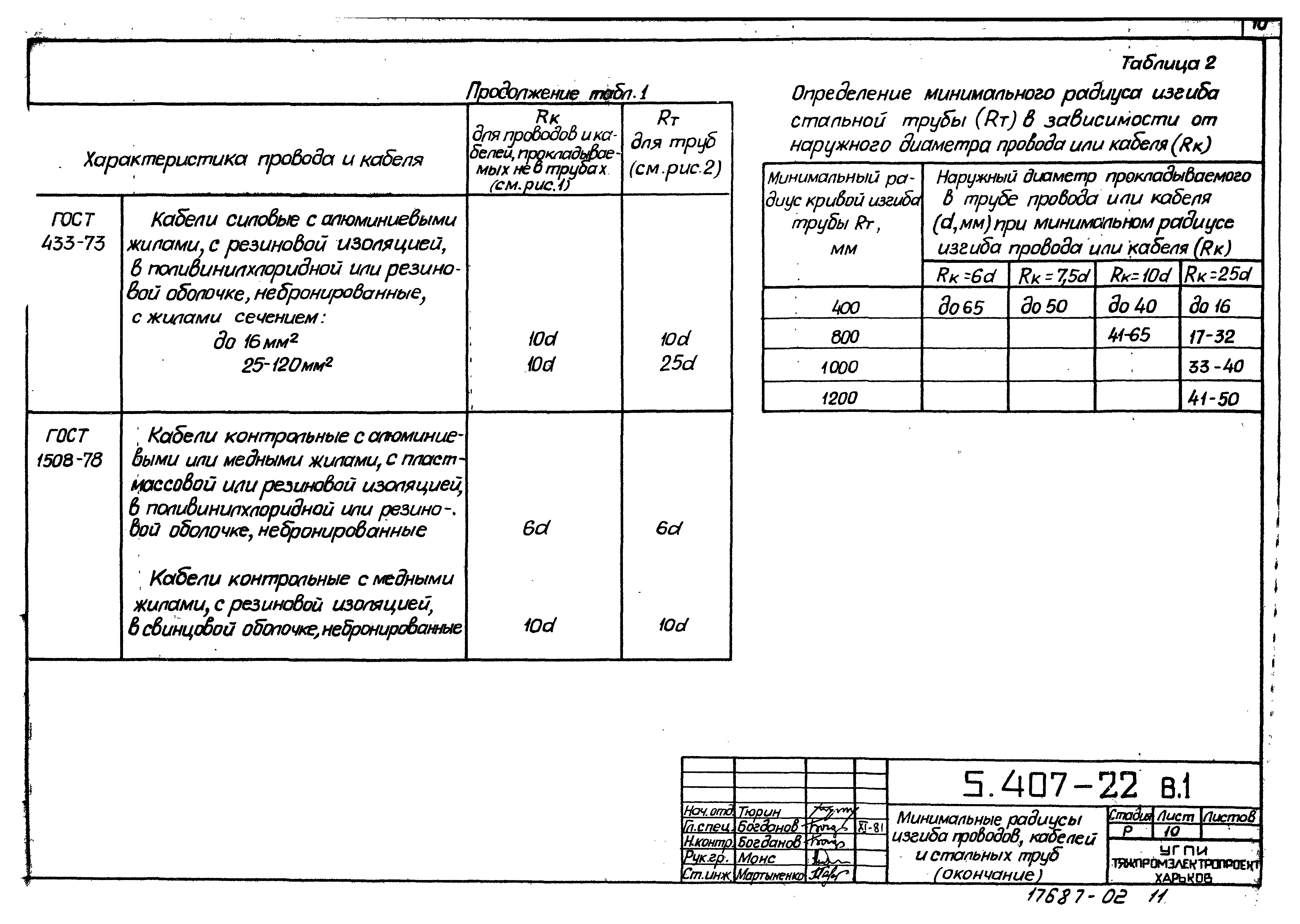

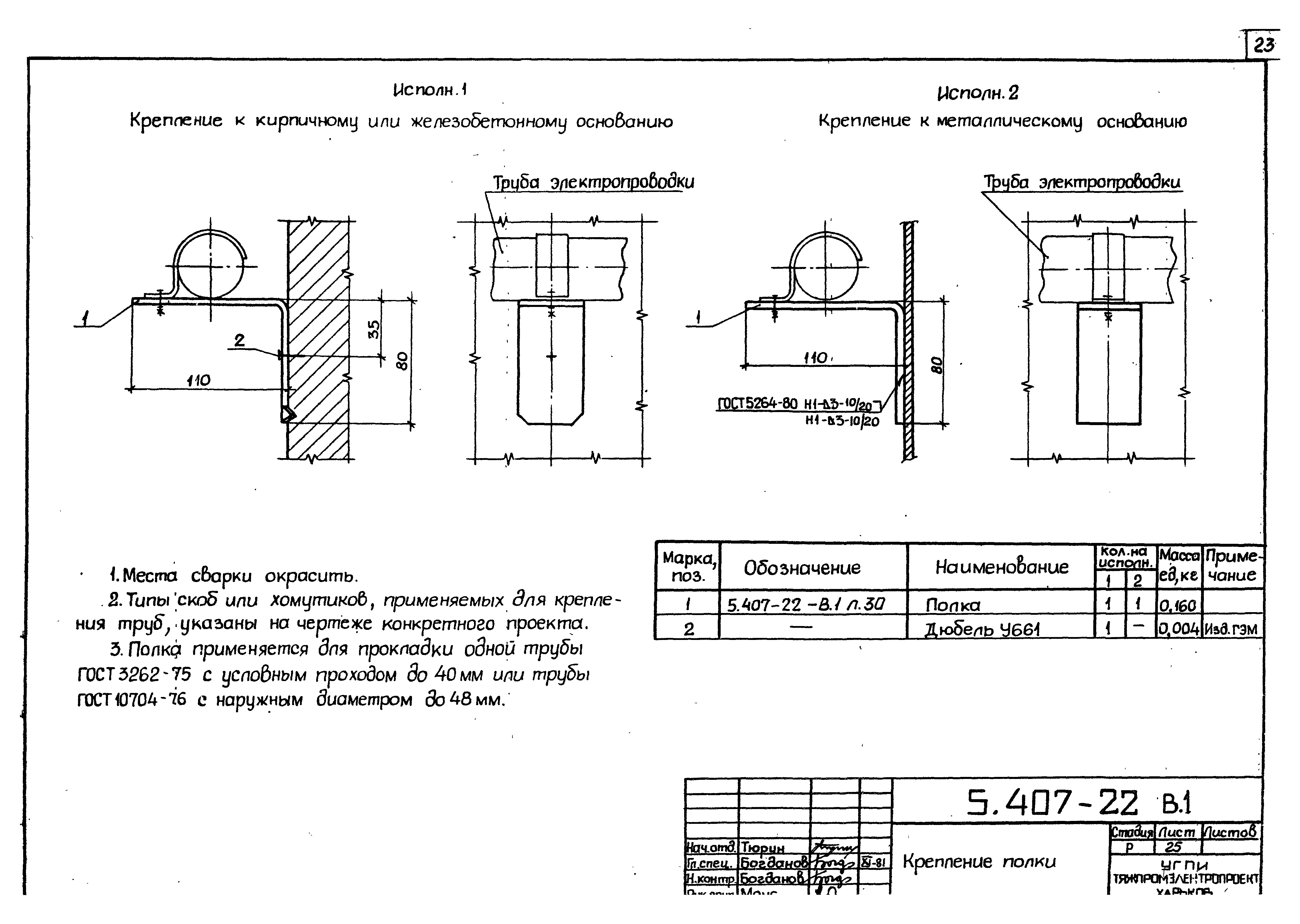

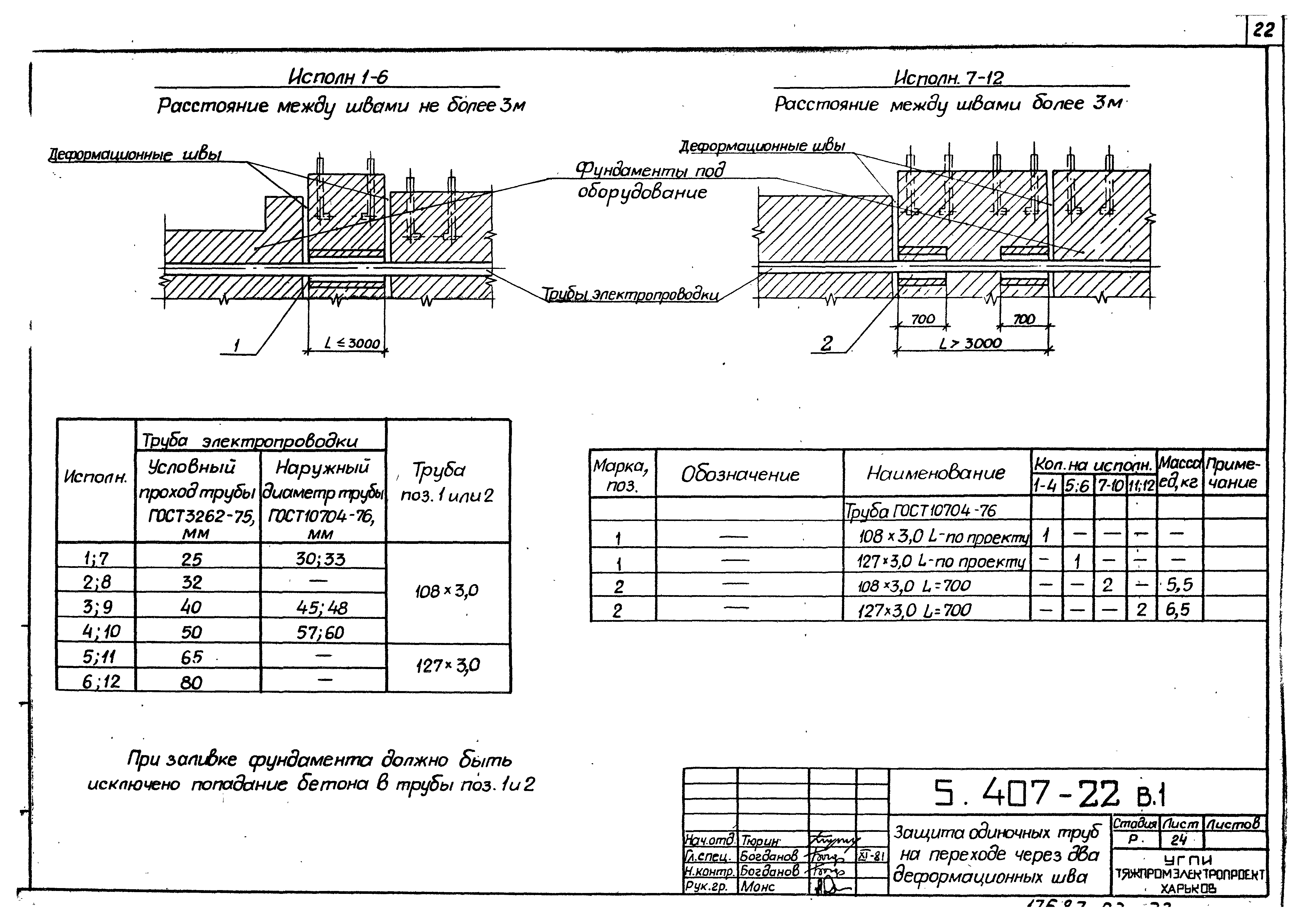

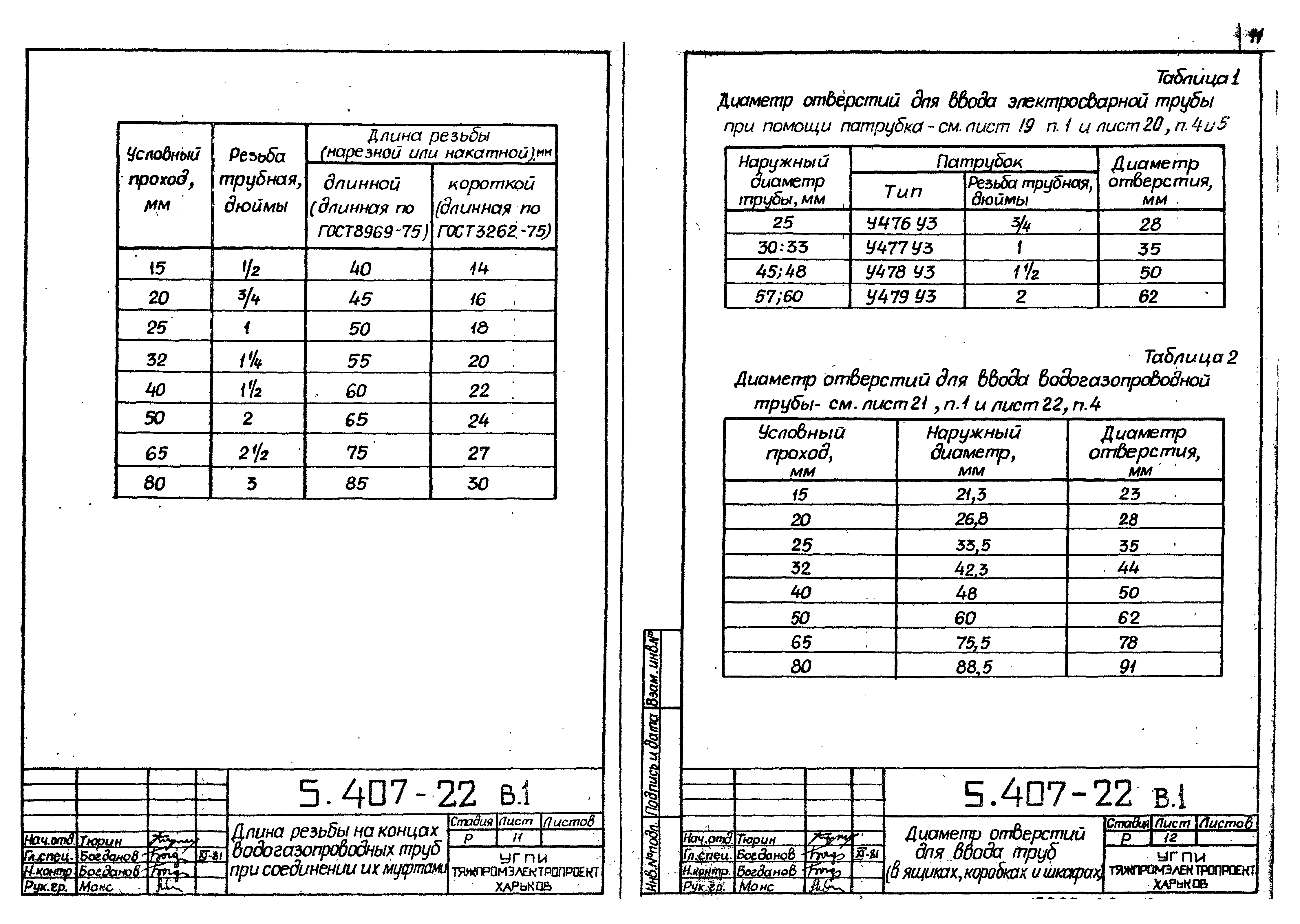

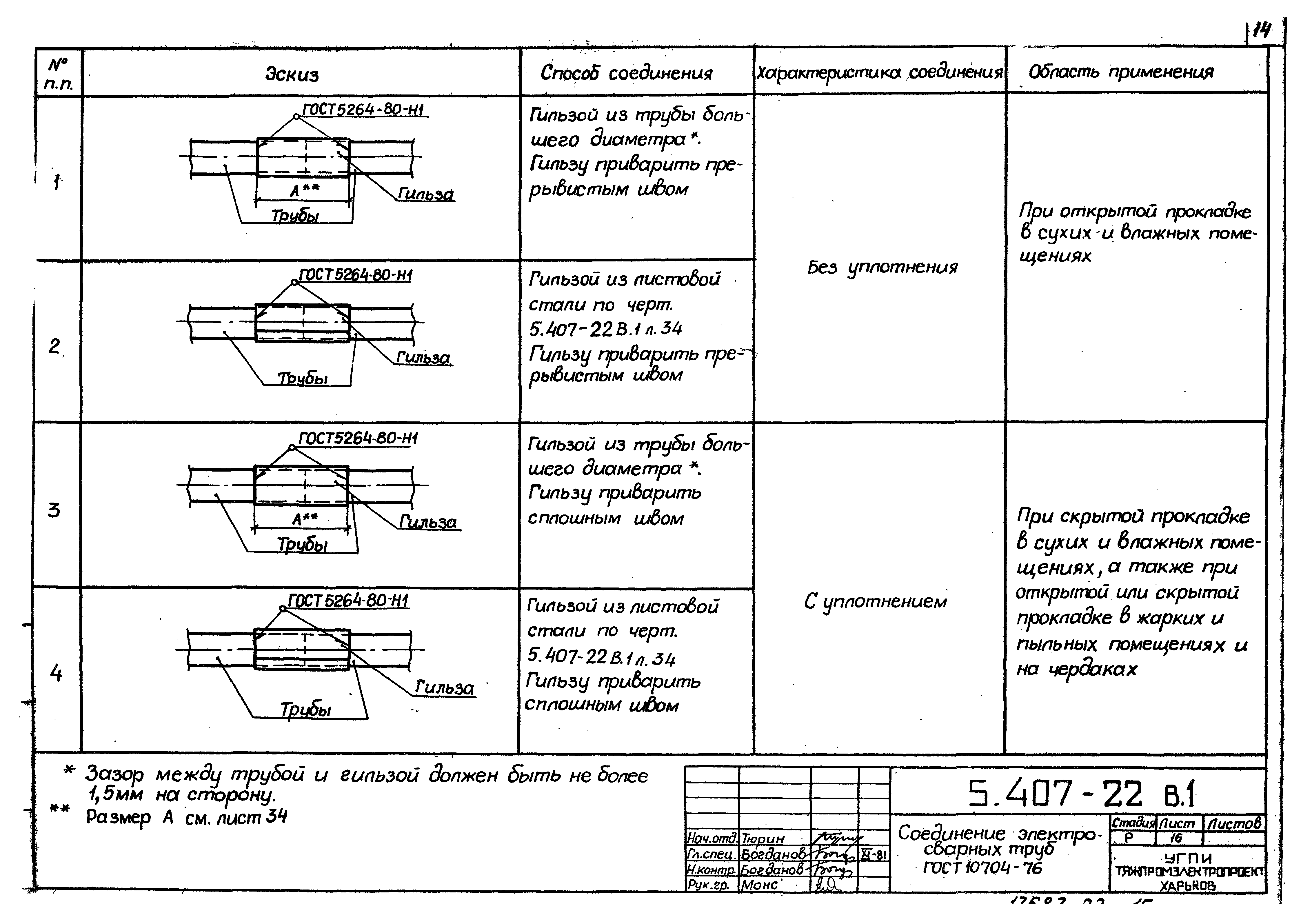

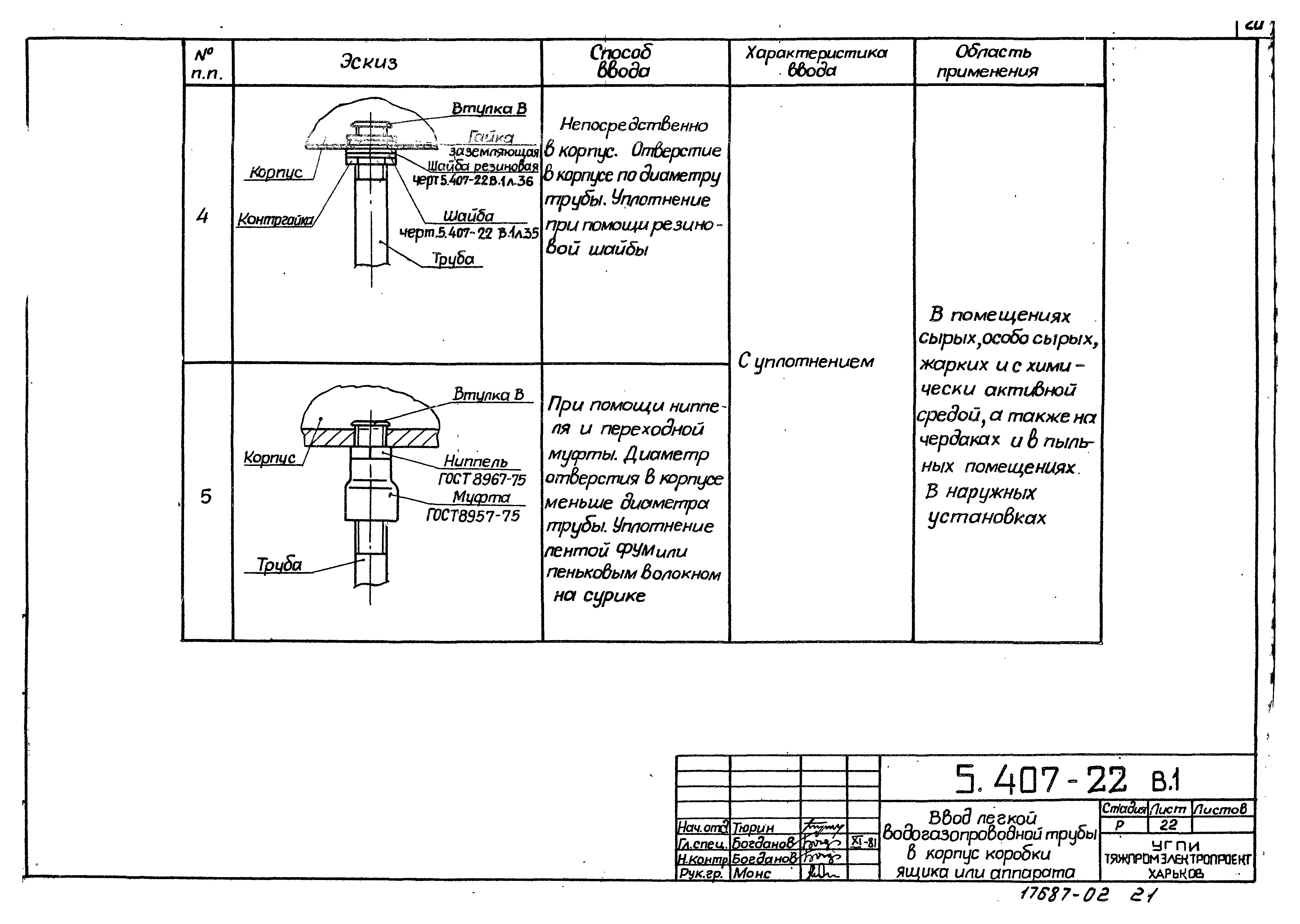

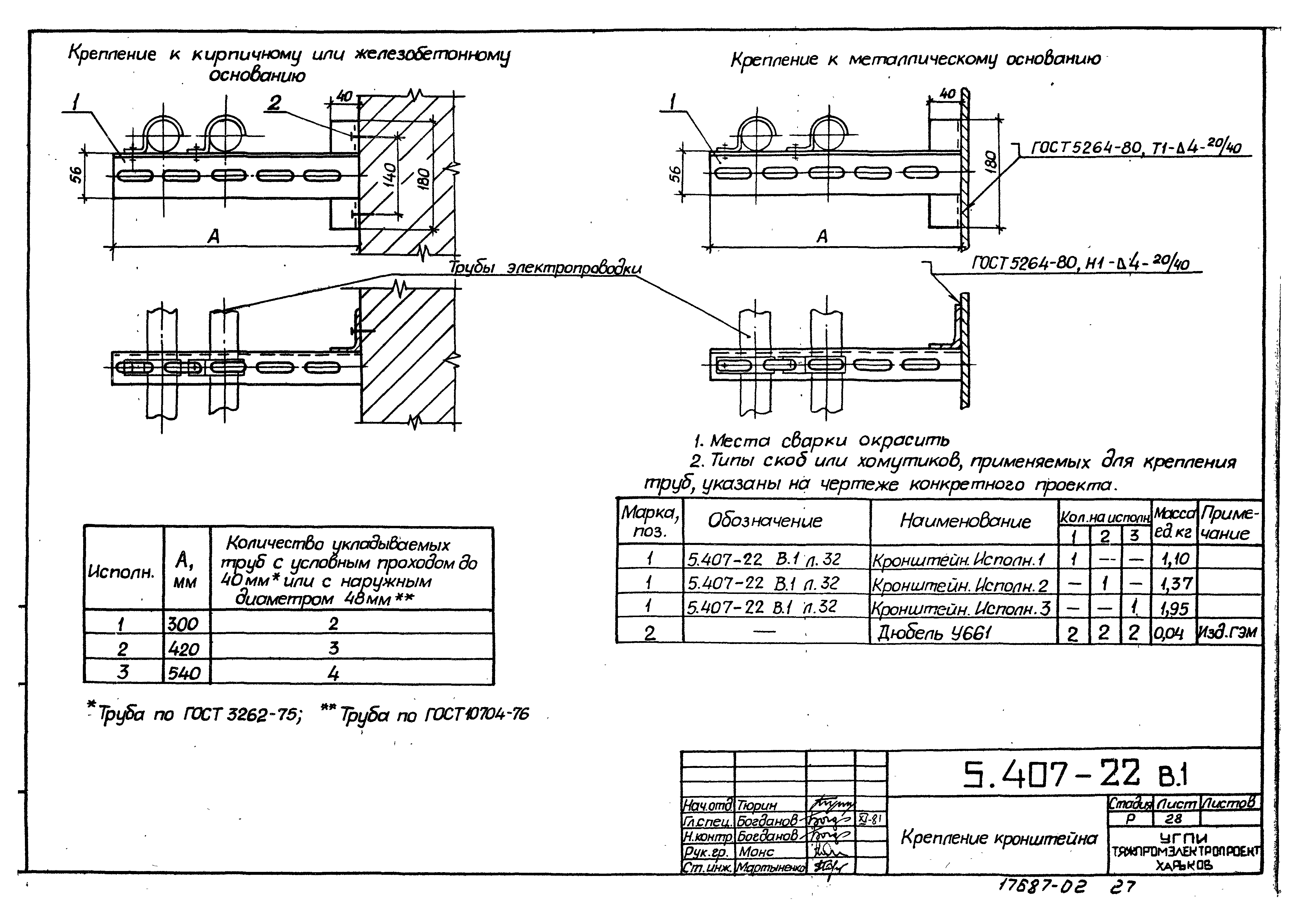

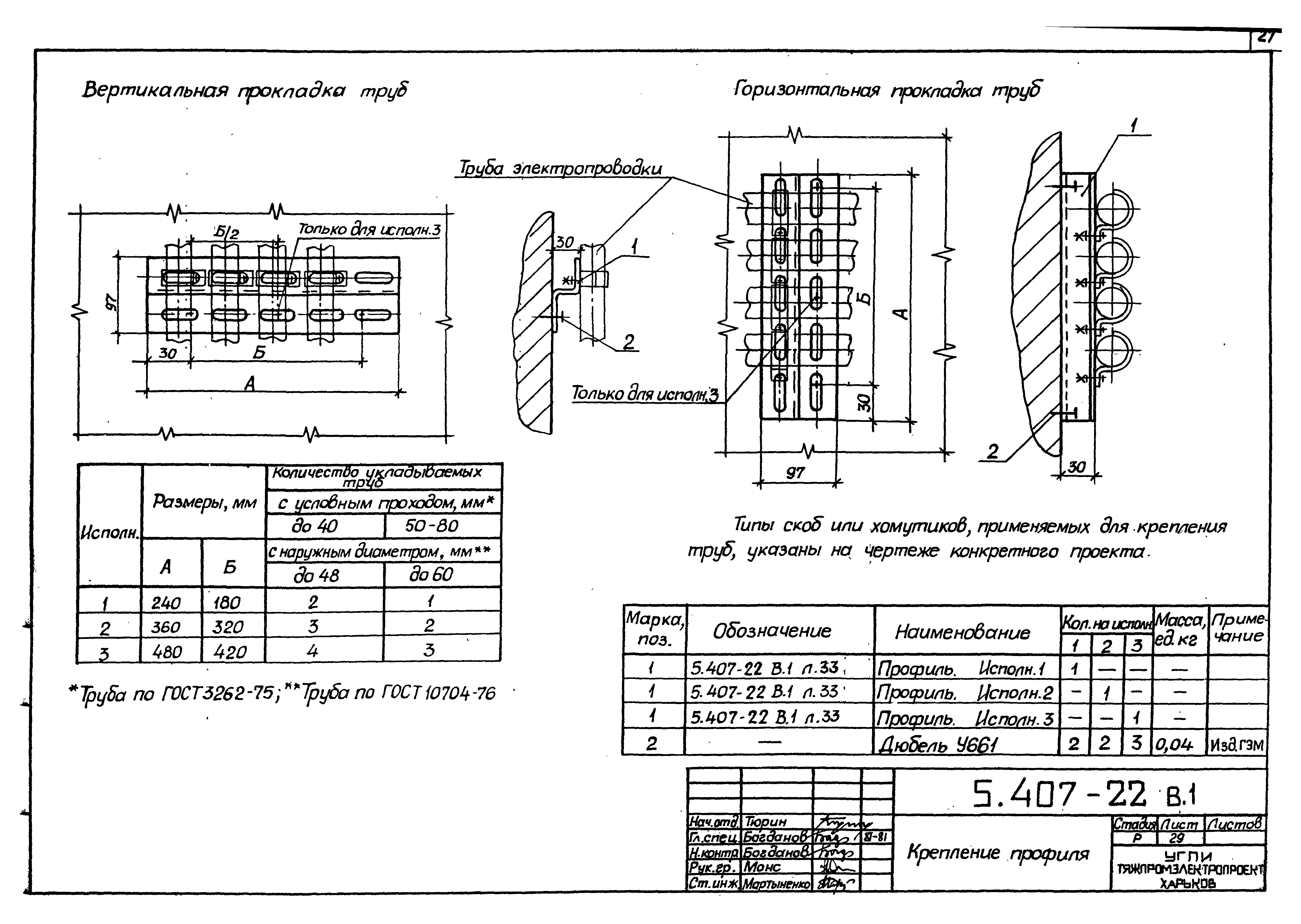

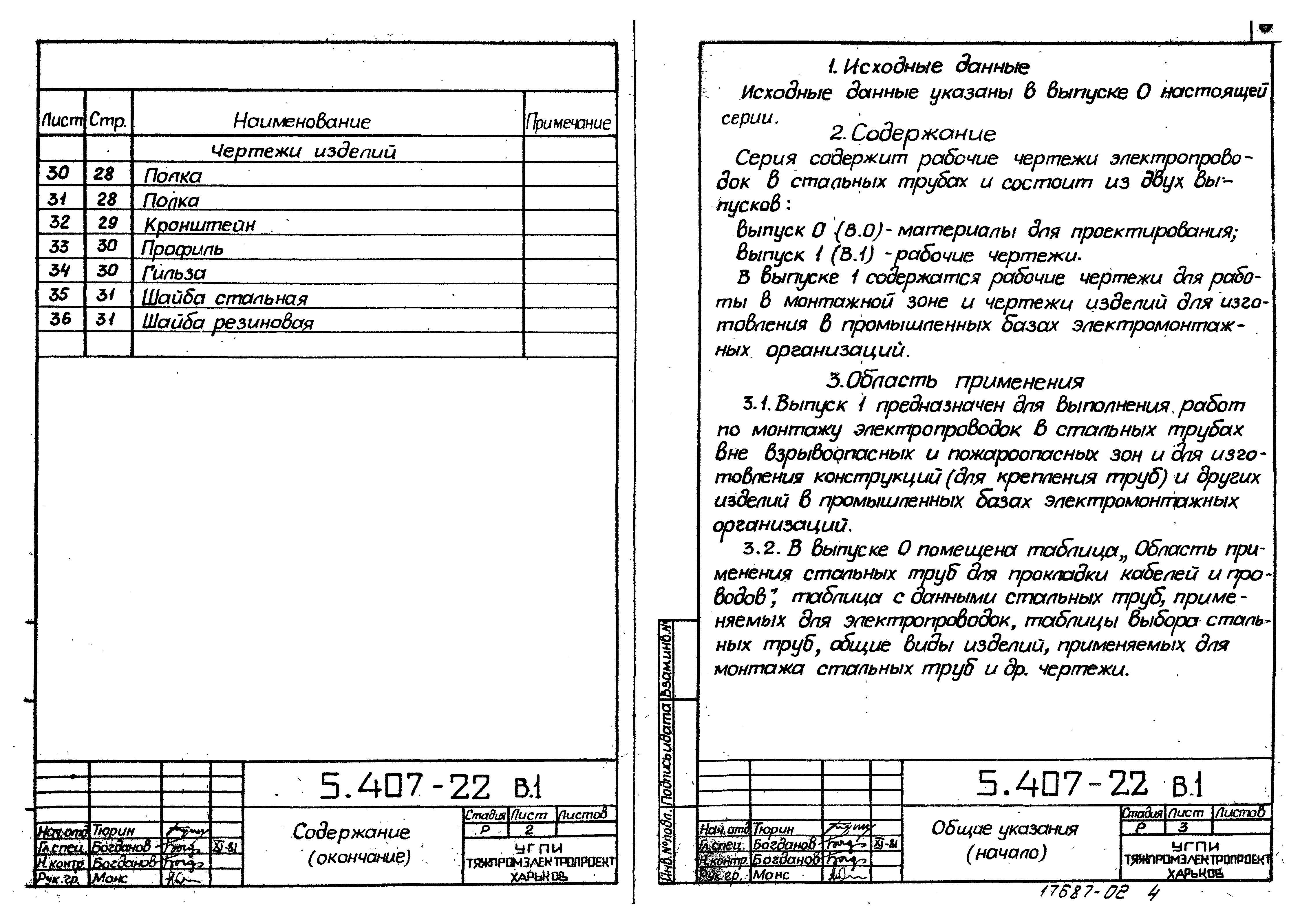

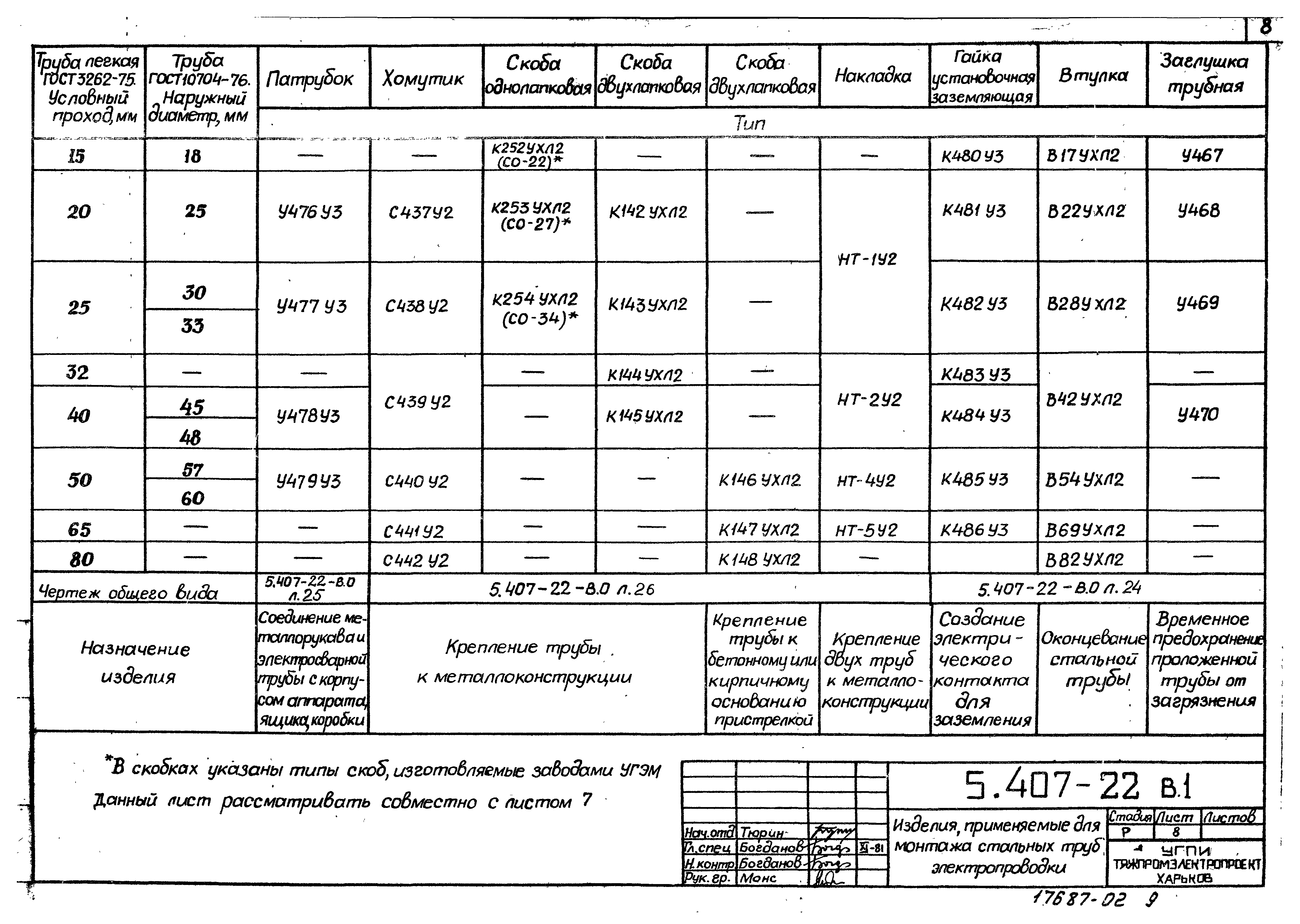

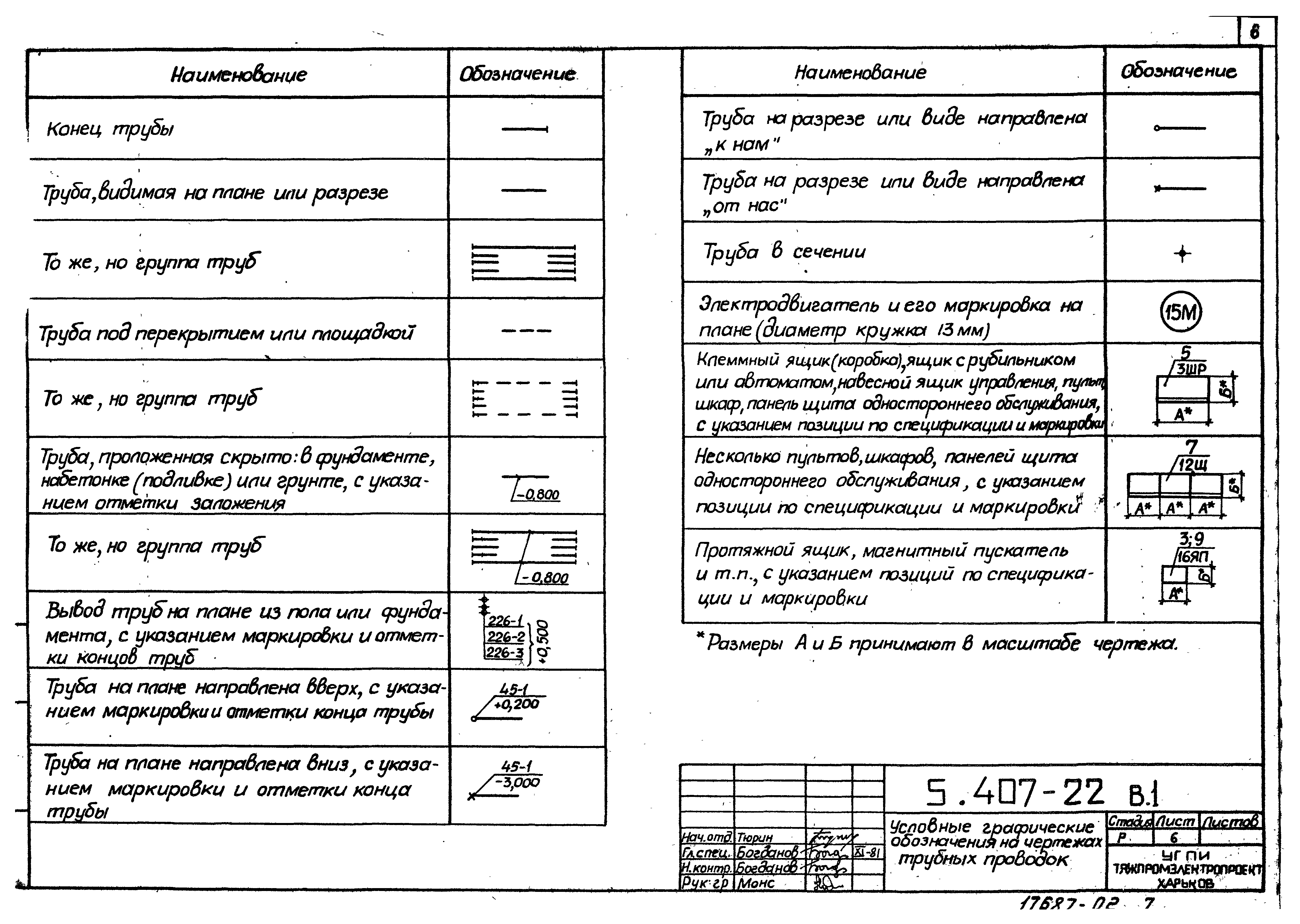

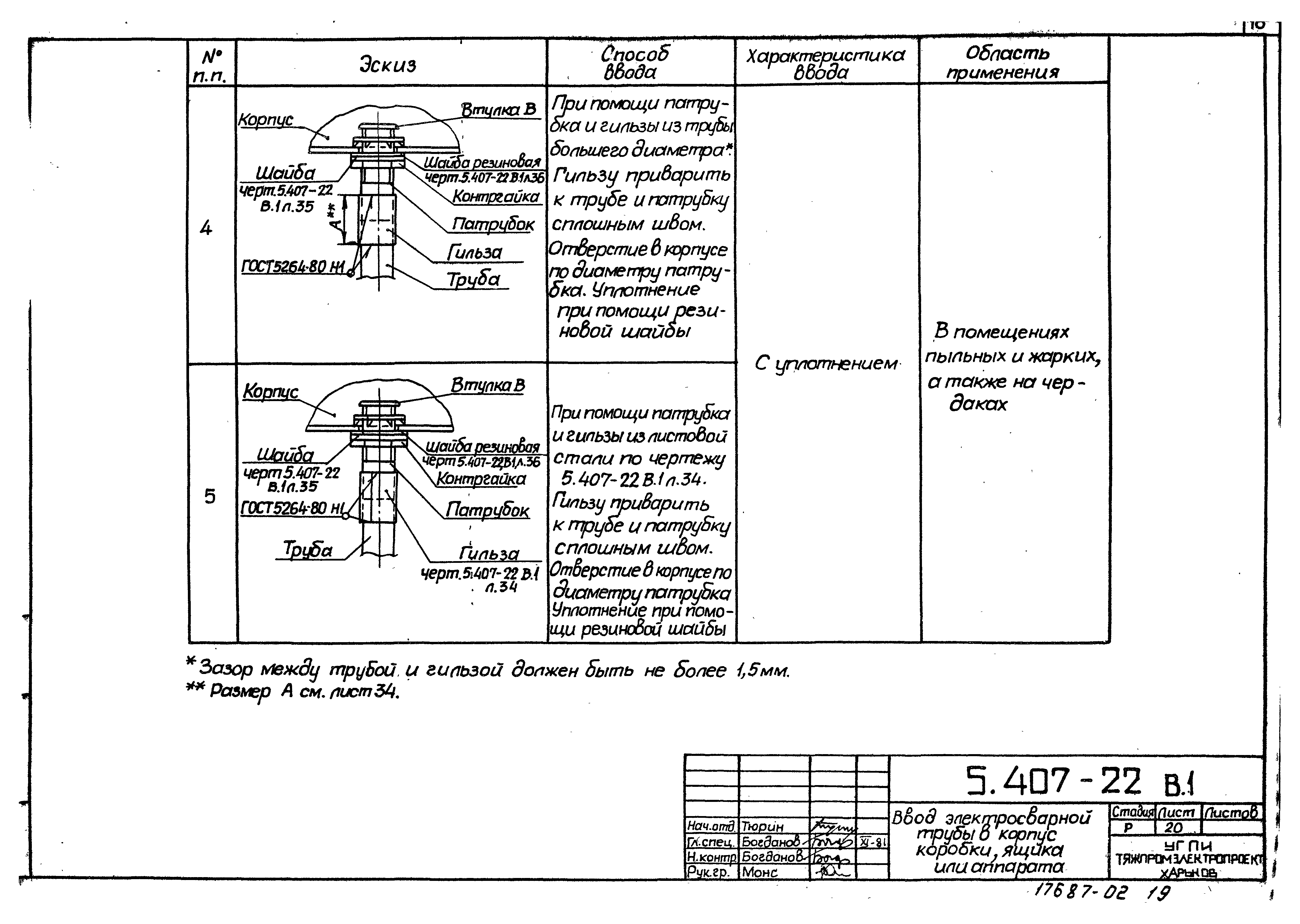

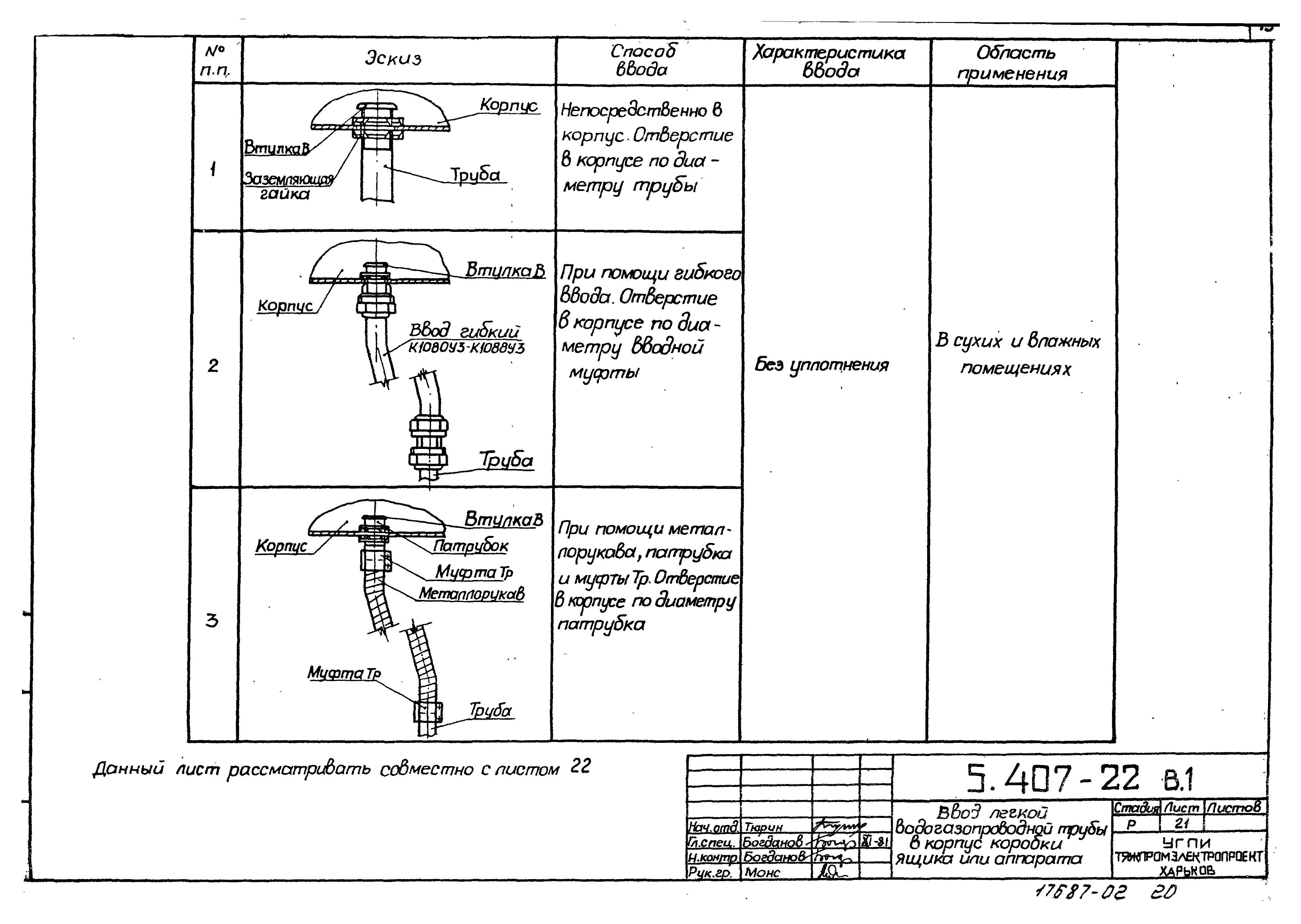

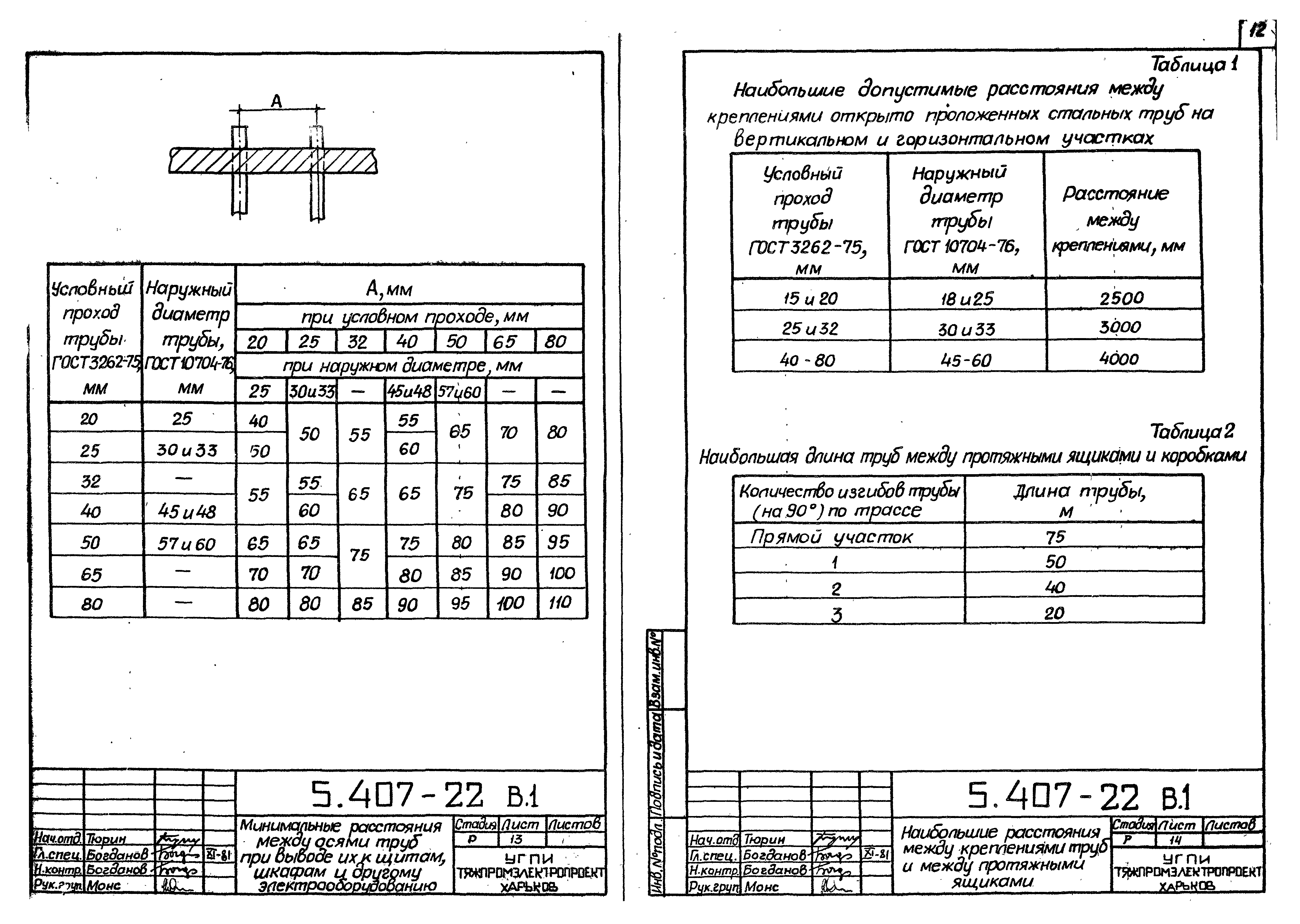

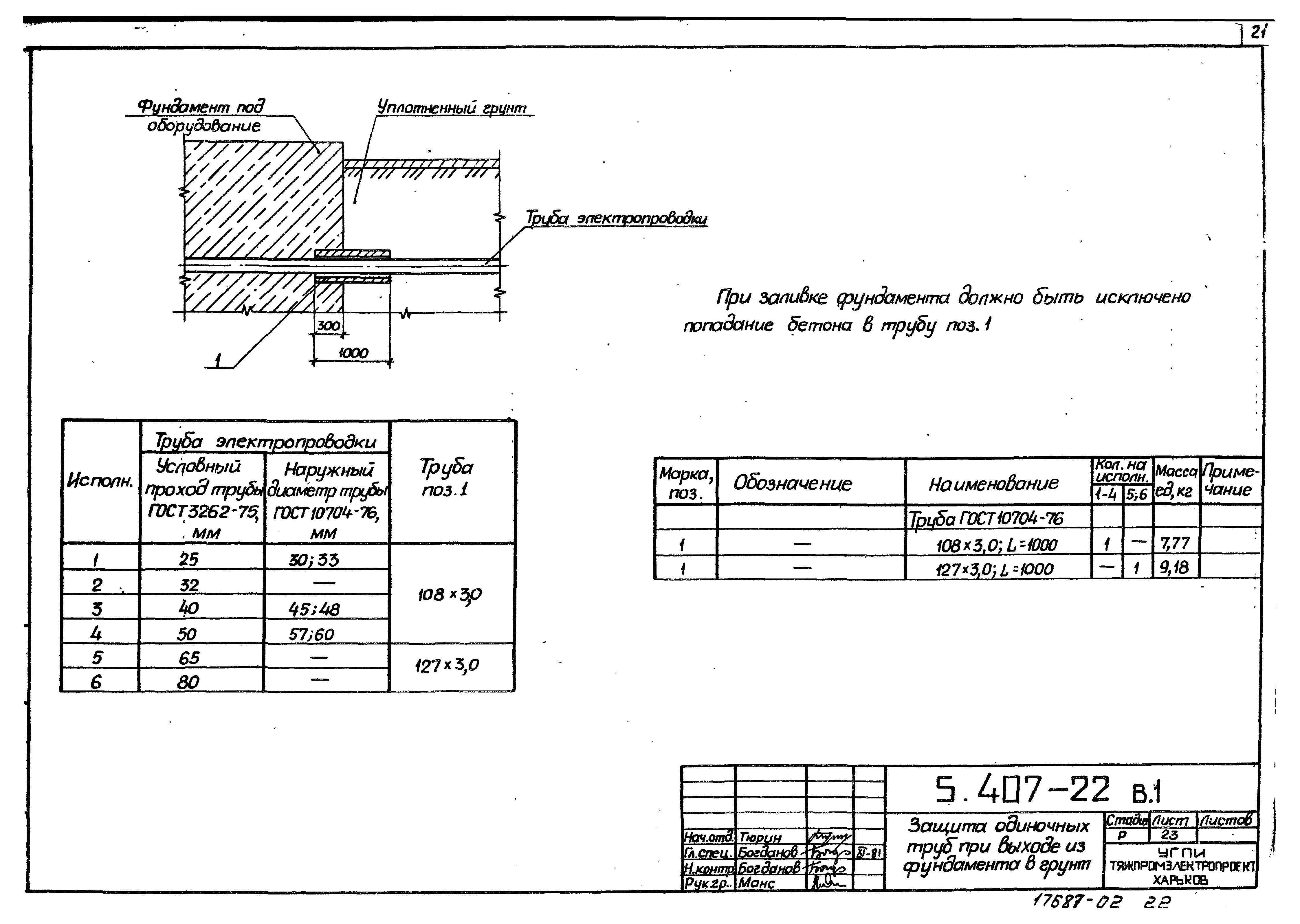

Оглавление:	Содержание Общие указания Условные графические обозначения на чертежах трубных проводок Изделия, применяемые для монтажа стальных труб электропроводки Минимальные радиусы изгиба проводов, кабелей и стальных труб Длина резьбы на концах водогазопроводных труб при соединении их муфтами Диаметр отверстий для ввода труб (в ящиках, коробках и шкафах) Минимальные расстояния между осями труб при выводе их к щитам, шкафам и другому электрооборудованию Наибольшие расстояния между креплениями труб и между протяжными ящиками Минимальные расстояния между осями труб в однослойном пакете и многослойном блоке Соединение электросварных труб ГОСТ 10704-76 Соединение легких водогазопроводных труб ГОСТ 3262-75 Ввод электросварной трубы в корпус коробки, ящика или аппарата Ввод легкой водогазопроводной трубы в корпус коробки, ящика или аппарата Защита одиночных труб при выходе из фундамента в грунт Защита одиночных труб на переходе через два деформационных шва Крепление полки Крепление полок К1161-1163 Крепление кронштейна Крепление профиля Полка Кронштейн Профиль Гильза Шайба стальная Шайба резиновая
Разработан:	УГПИ Тяжпромэлектропроект Минмонтажспецстроя УССР
Утверждён:	16.11.1981 ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI 230)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Электрооборудование и электросети Прокладка шинопроводов, кабелей, троллеев и электропроводок
Чем заменён:	Серия 5.407-150 «Прокладка проводов и кабелей в стальных трубах»
