Скачать Типовые материалы для проектирования 407-03-561.90 Альбом 1. Пояснительная записка. Электротехнические чертежи. Строительные конструкции

Дата актуализации: 10.08.2017

Типовые материалы для проектирования 407-03-561.90

Альбом 1. Пояснительная записка. Электротехнические чертежи. Строительные конструкции

Обозначение: Типовые материалы для проектирования 407-03-561.90
Обозначение англ: 407-03-561.90
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом 1. Пояснительная записка. Электротехнические чертежи. Строительные конструкции
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:20.07.1990

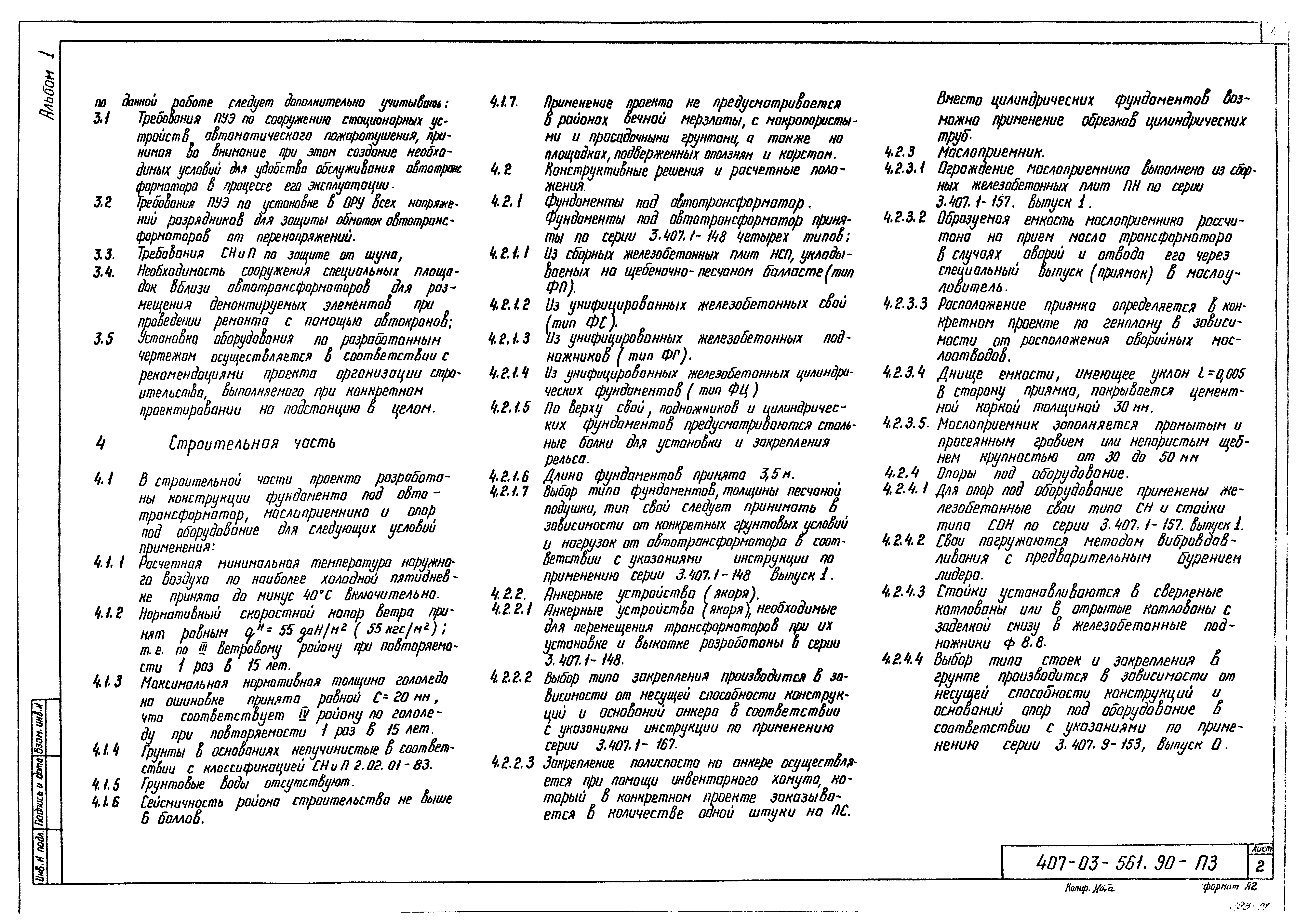

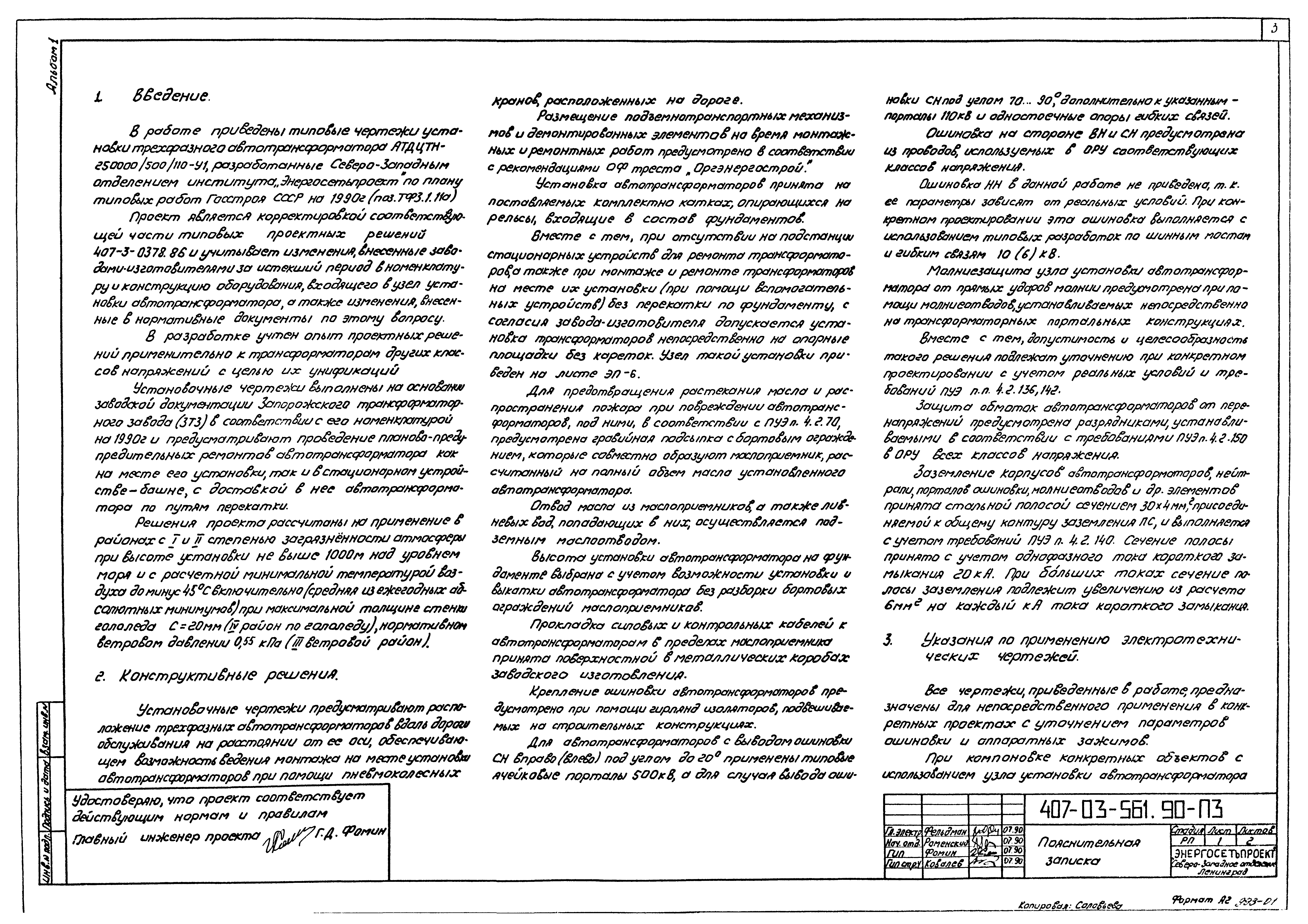

Оглавление:Пояснительная записка
ЭП Электротехнические чертежи. "Установочные чертежи трехфазного автотрансформатора АТДЦТН-250000/500/110-У1"
   План

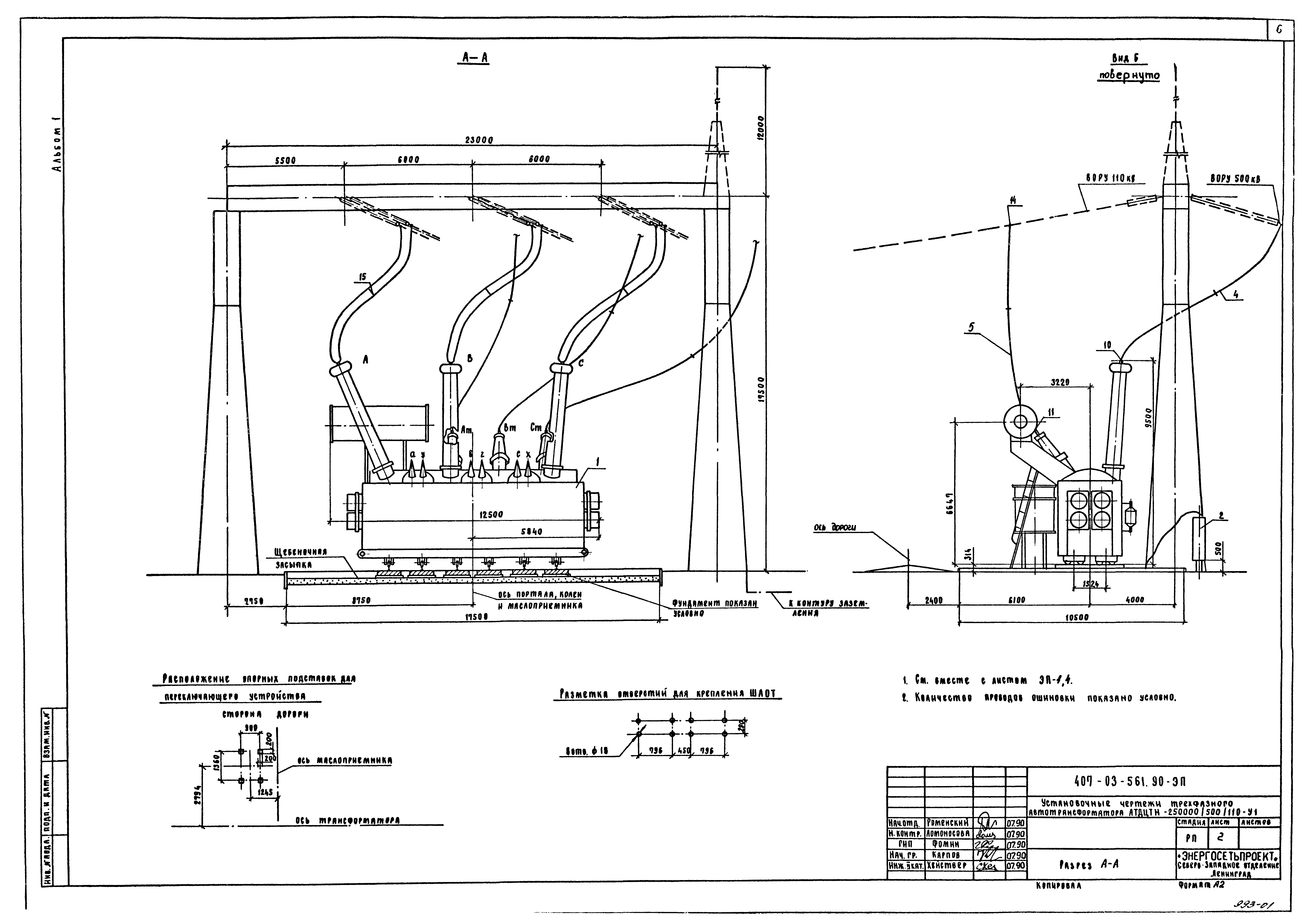

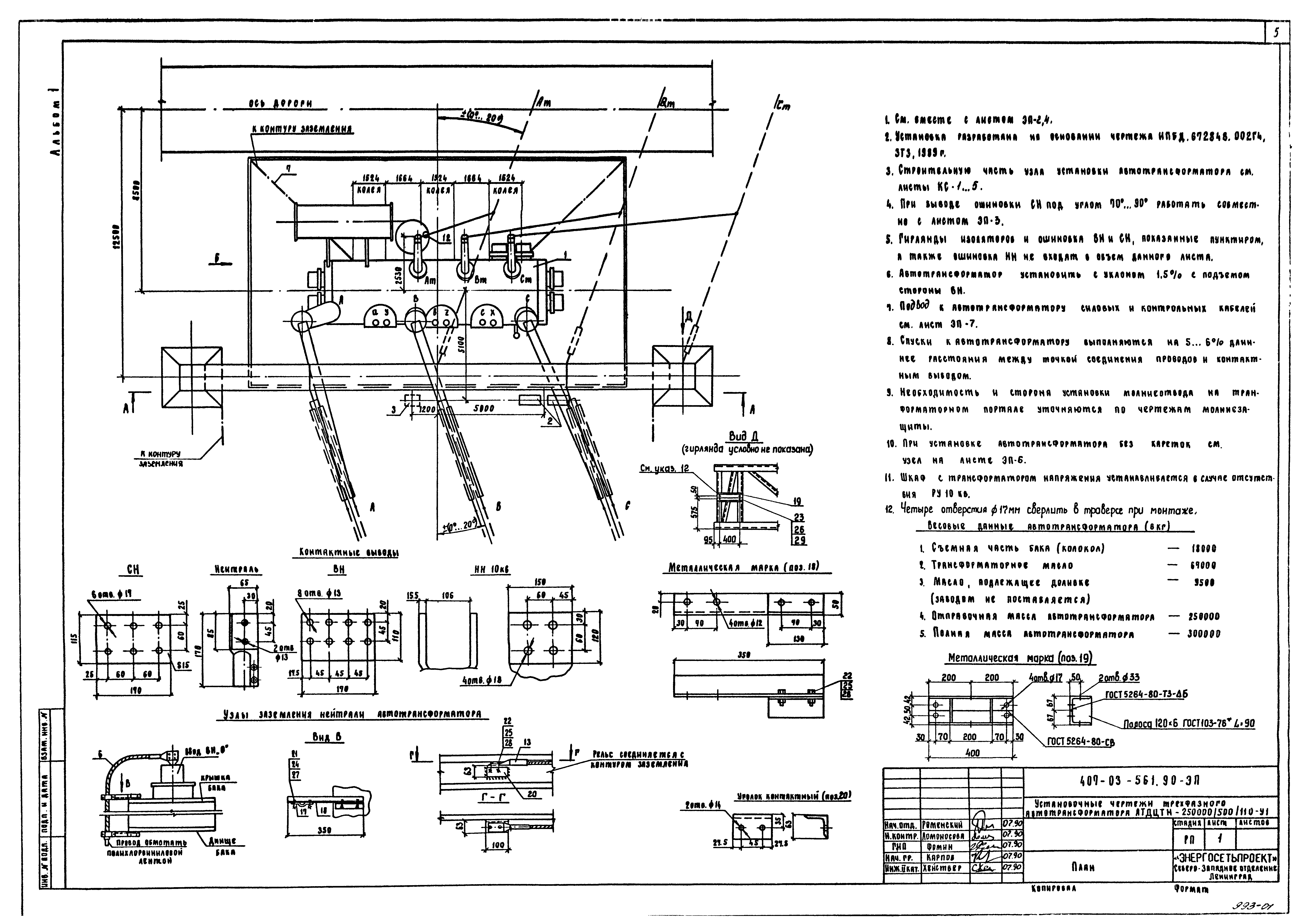

   Разрез и вид

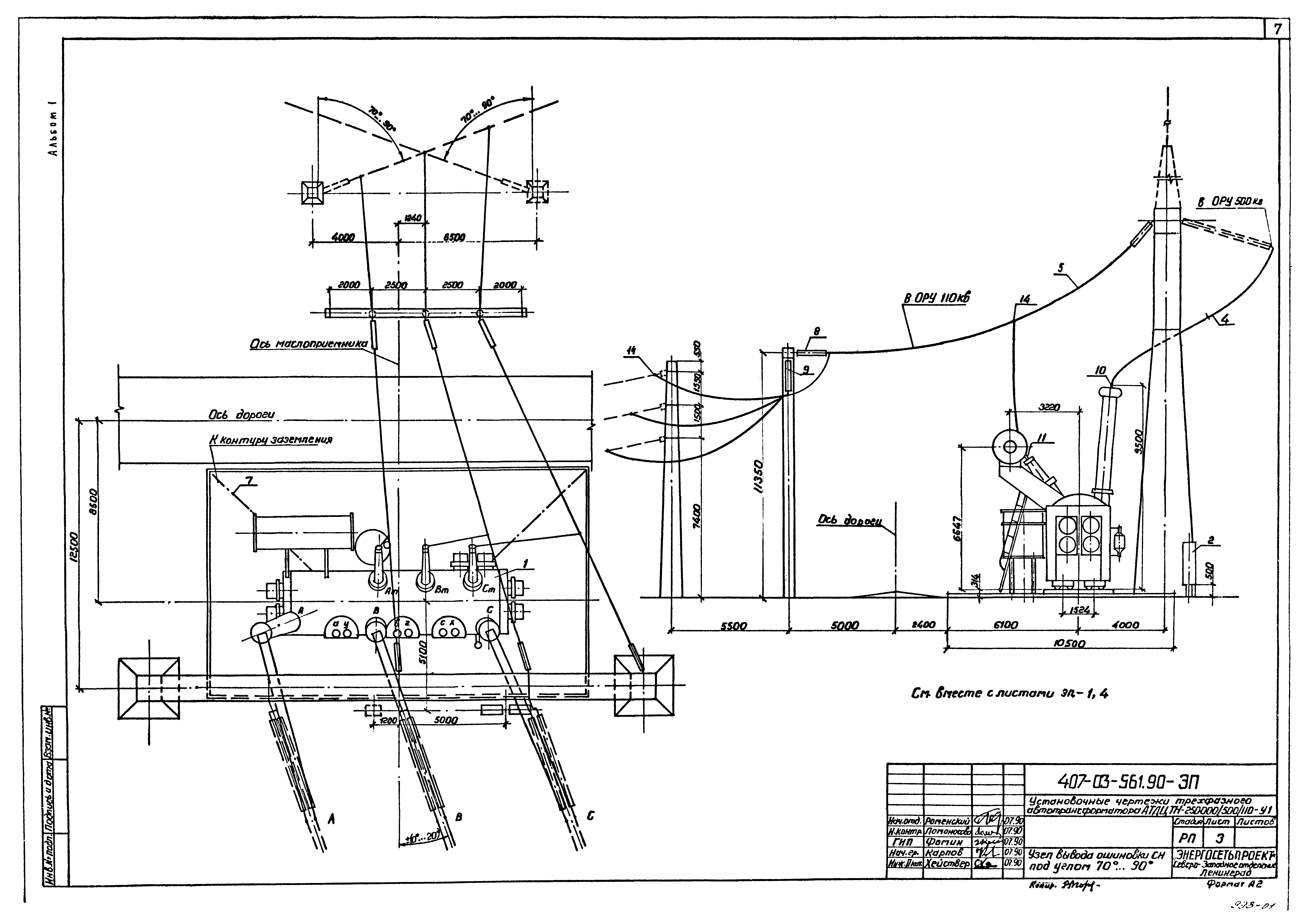

   Узел вывода ошиновки СН под углом 70…90 градусов

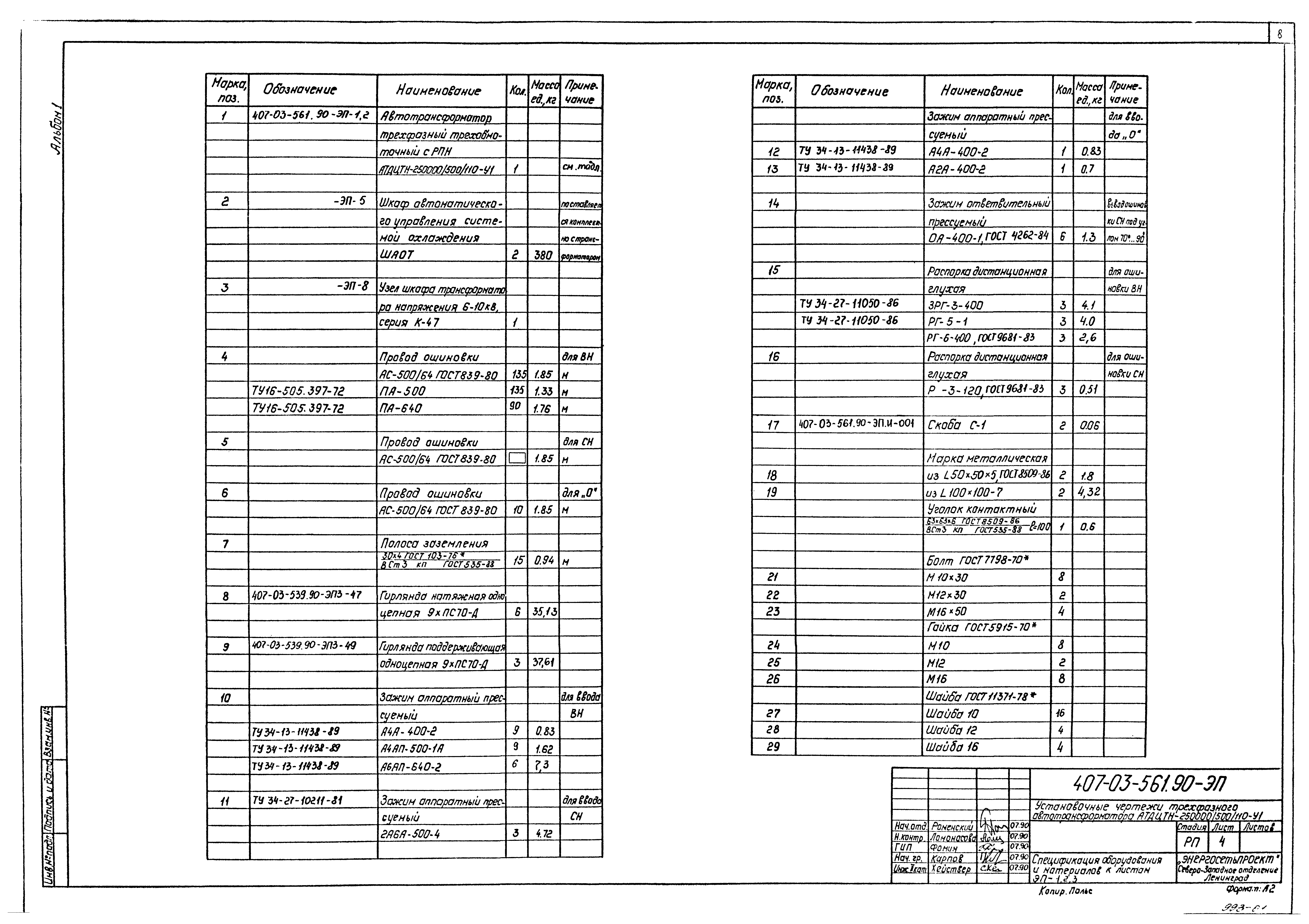

   Спецификация оборудования и материалов к листам ЭП-1, 2, 3

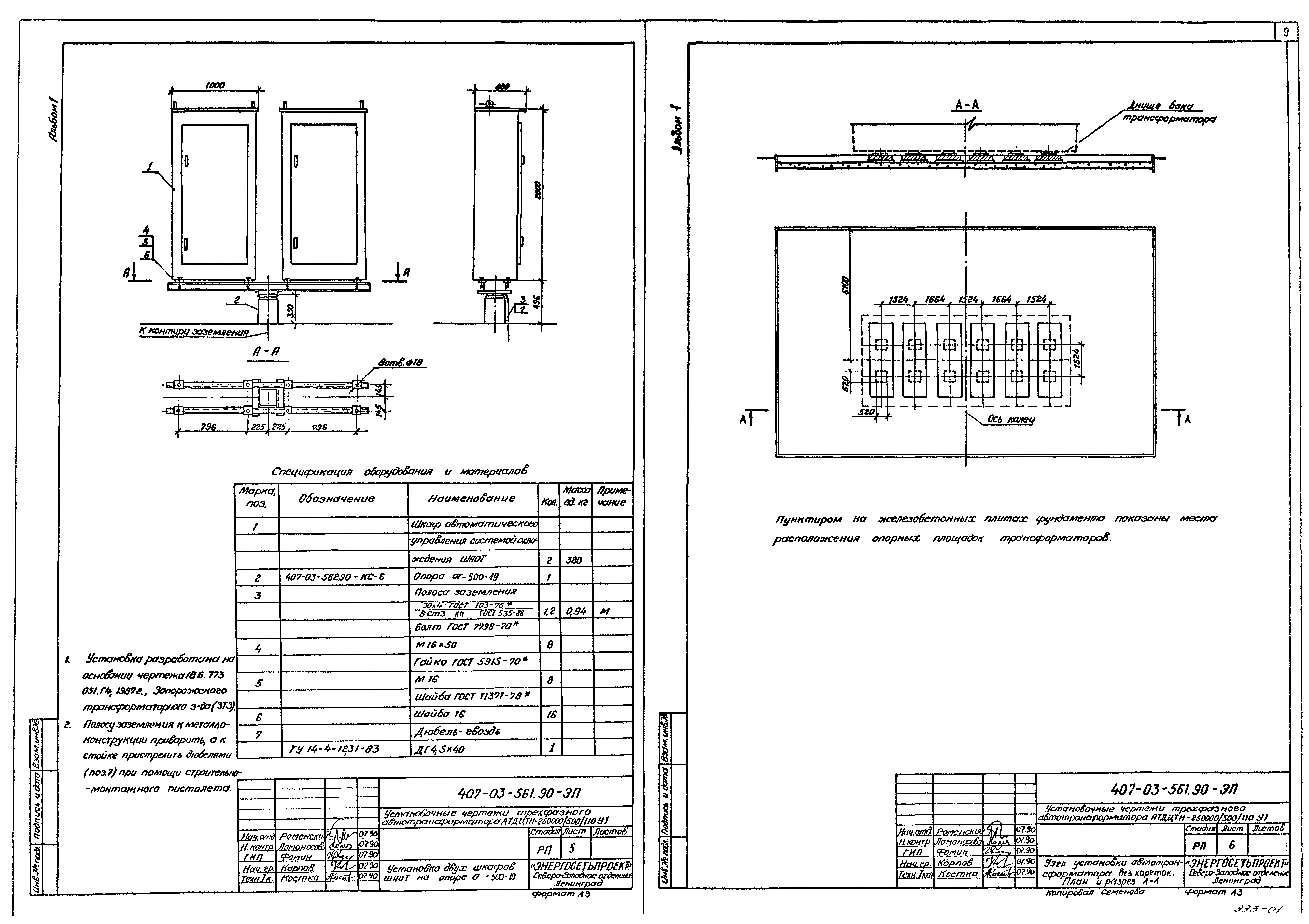

   Установка двух шкафов ШАОТ на опоре О-500-19
   Узел установки автотрансформатора без кареток. План и разрез А-А

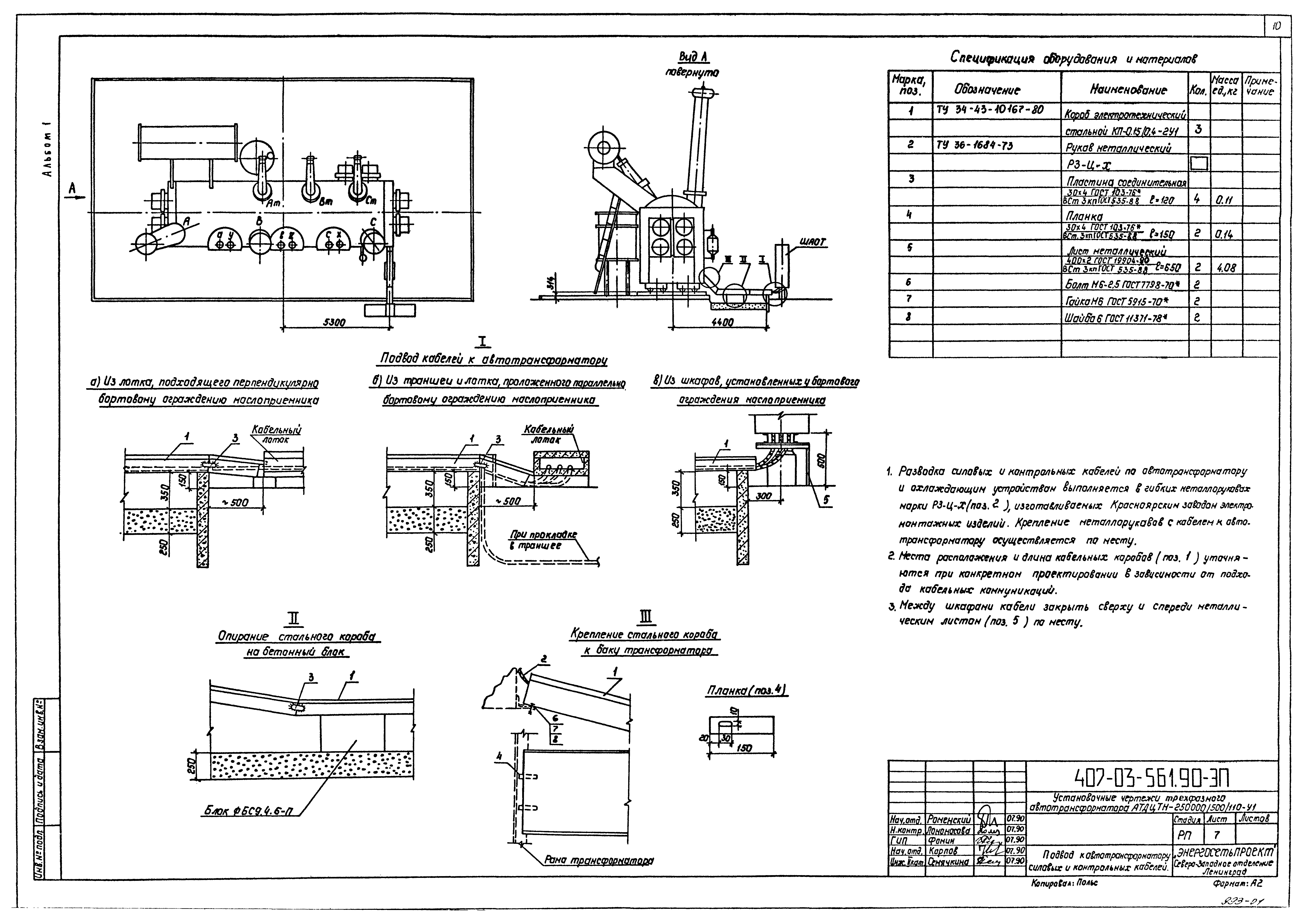

   Узел подвода к автотрансформатору силовых и контрольных кабелей

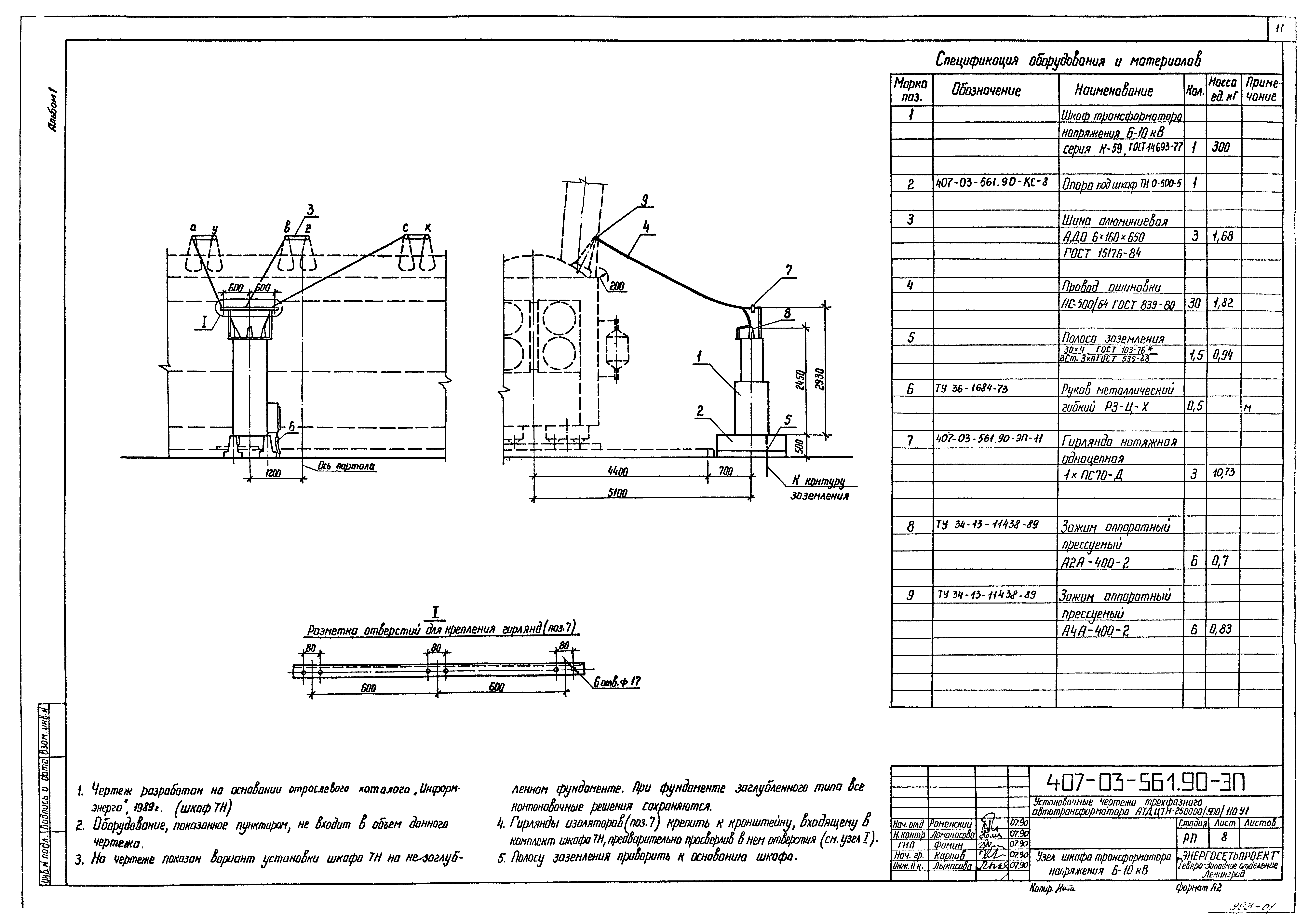

   Узел шкафа трансформатора напряжения 6 - 10 кВ

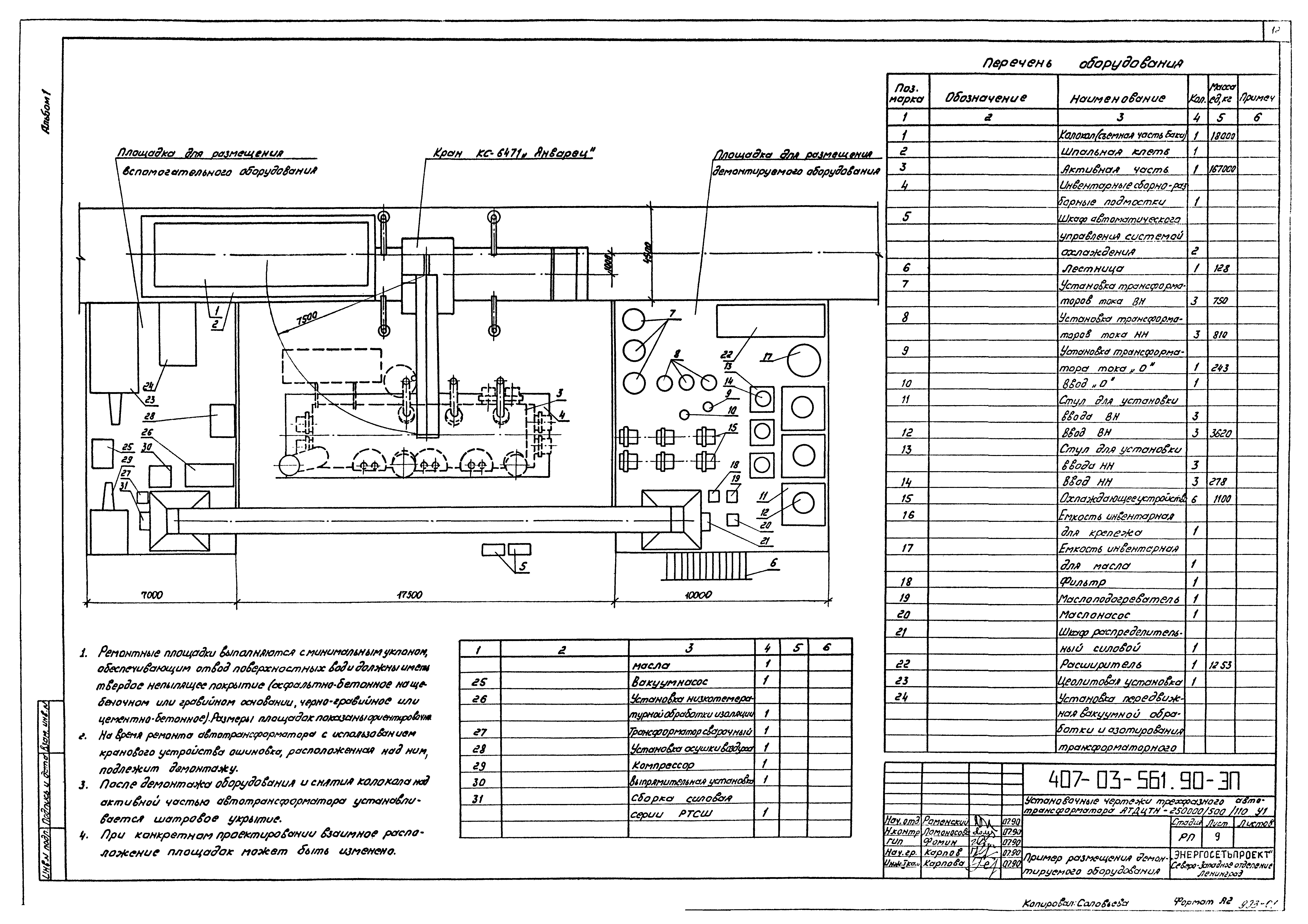

   Пример размещения демонтируемого оборудования

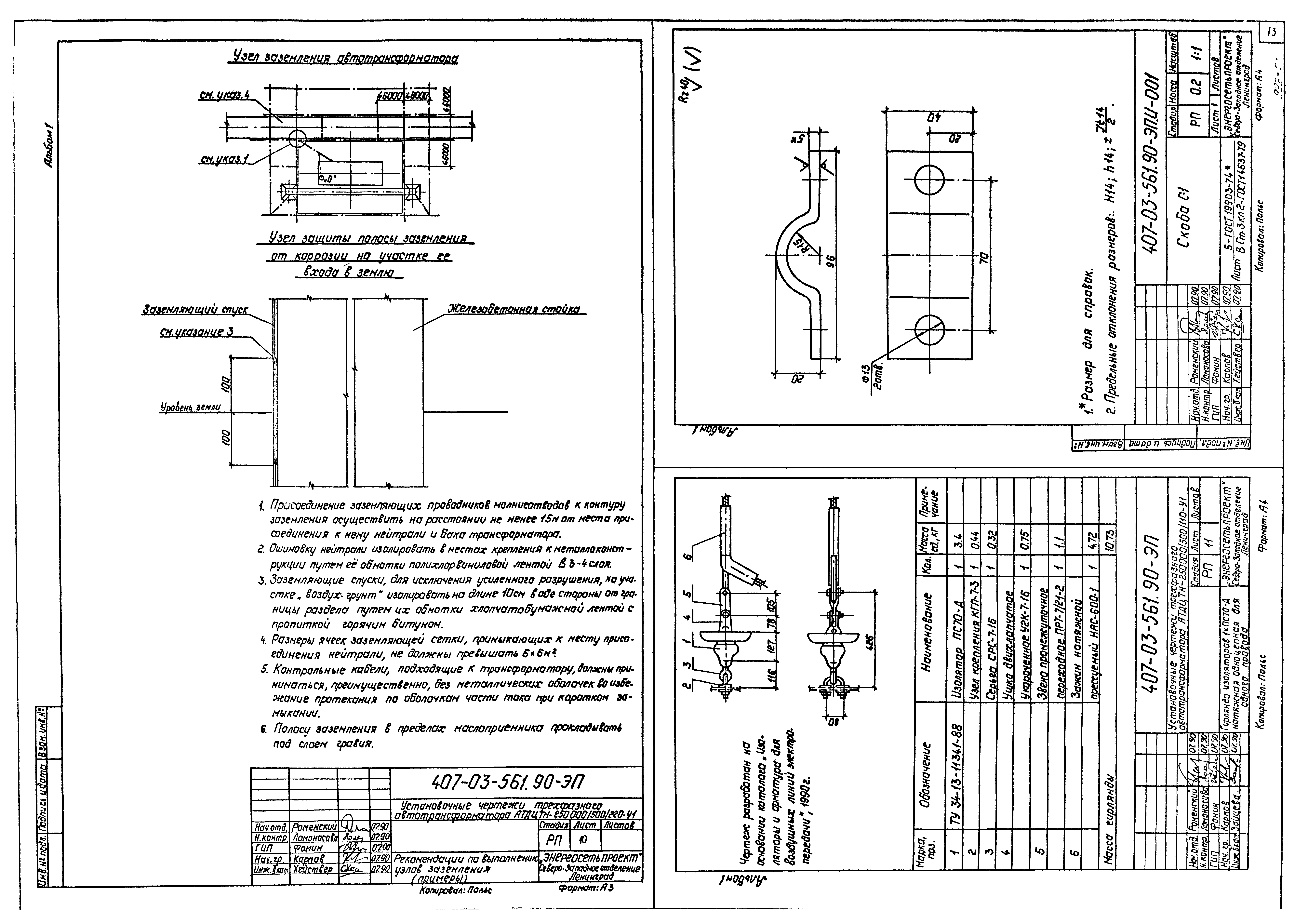

   Рекомендации по выполнению узлов заземления (примеры)
   10 кВ. Гирлянда изоляторов 1хПС70-Д натяжная одноцепная для одного провода
ЭП.И Электротехнические изделия
   Скоба С1
КС Строительные конструкции

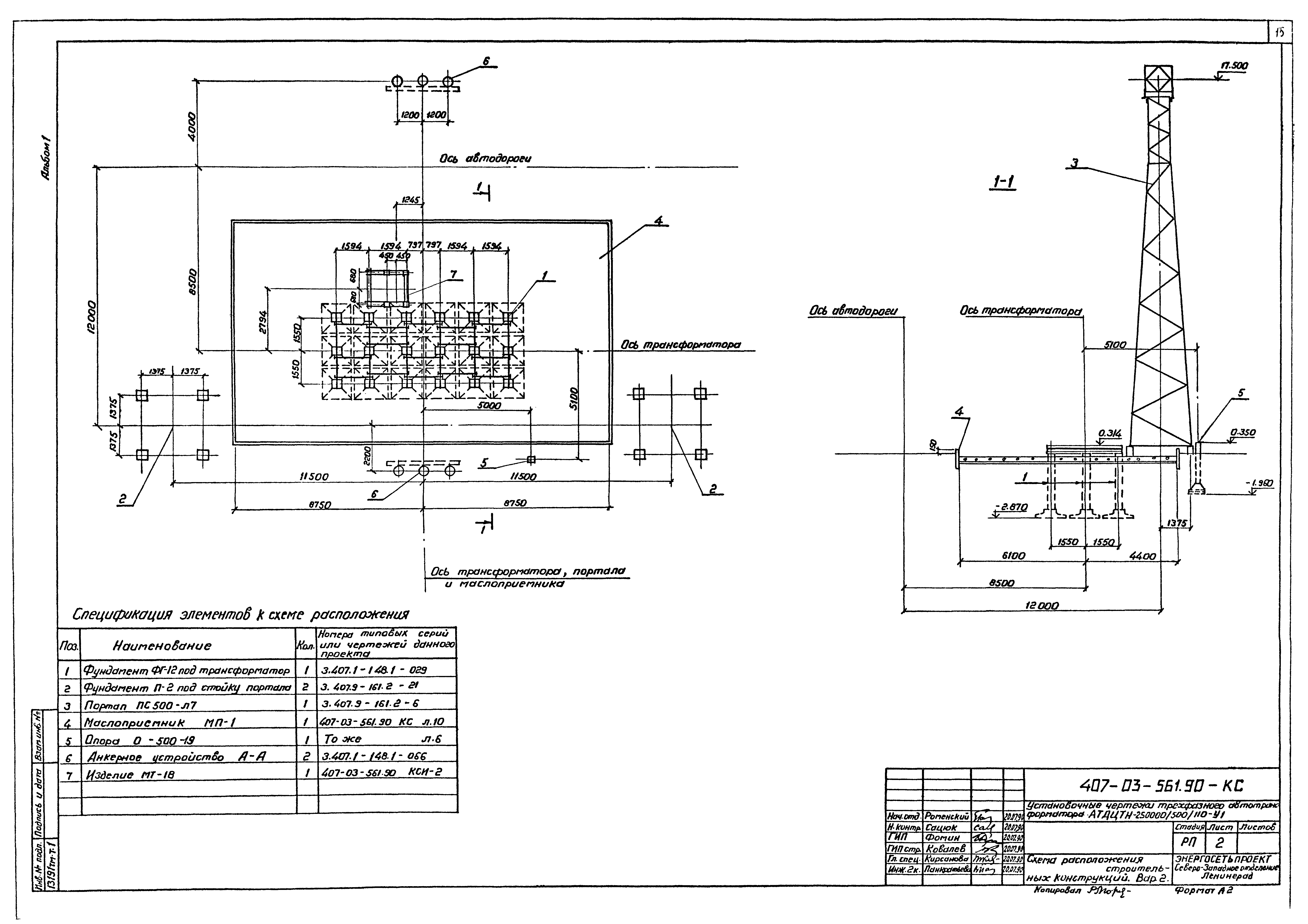

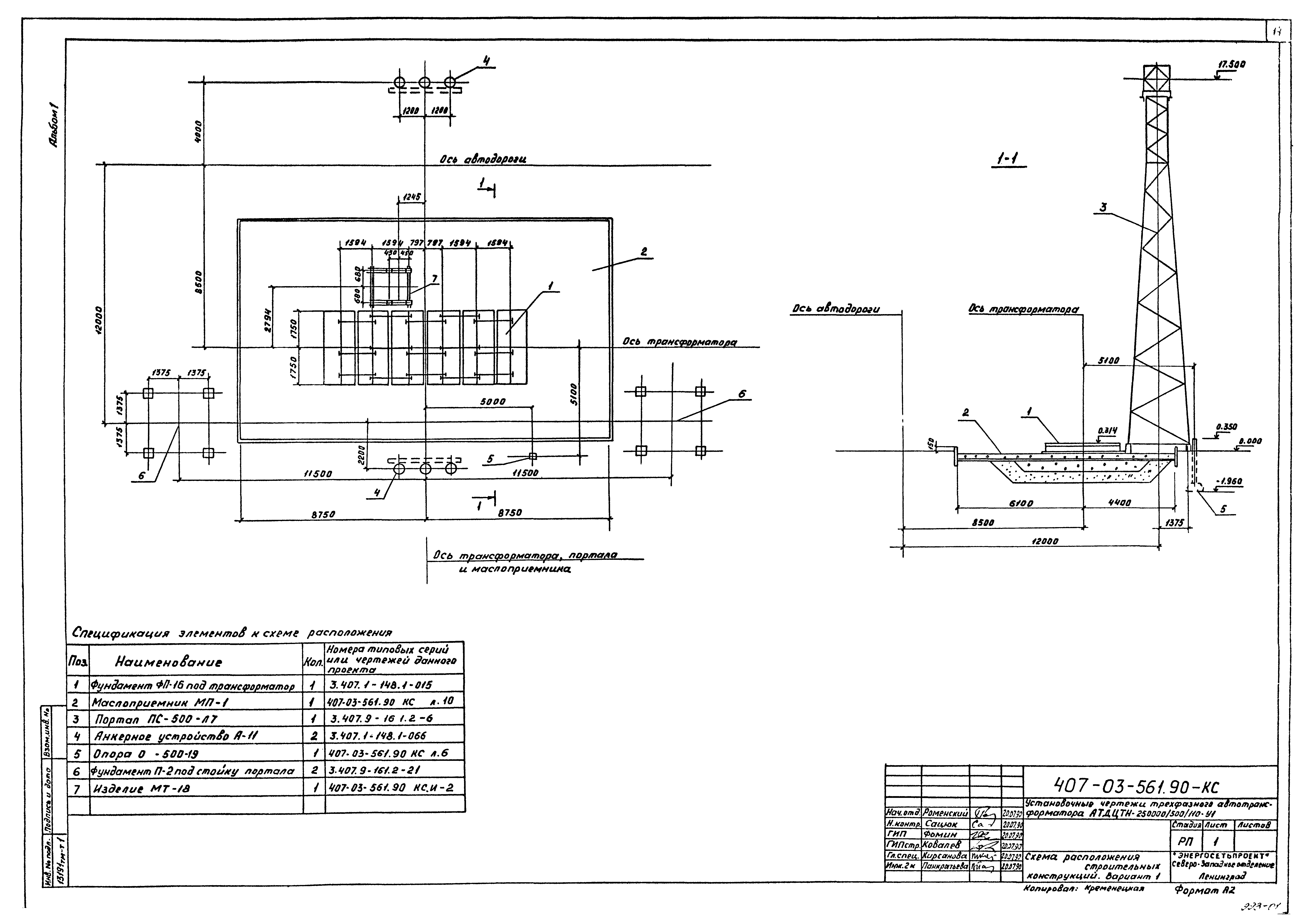

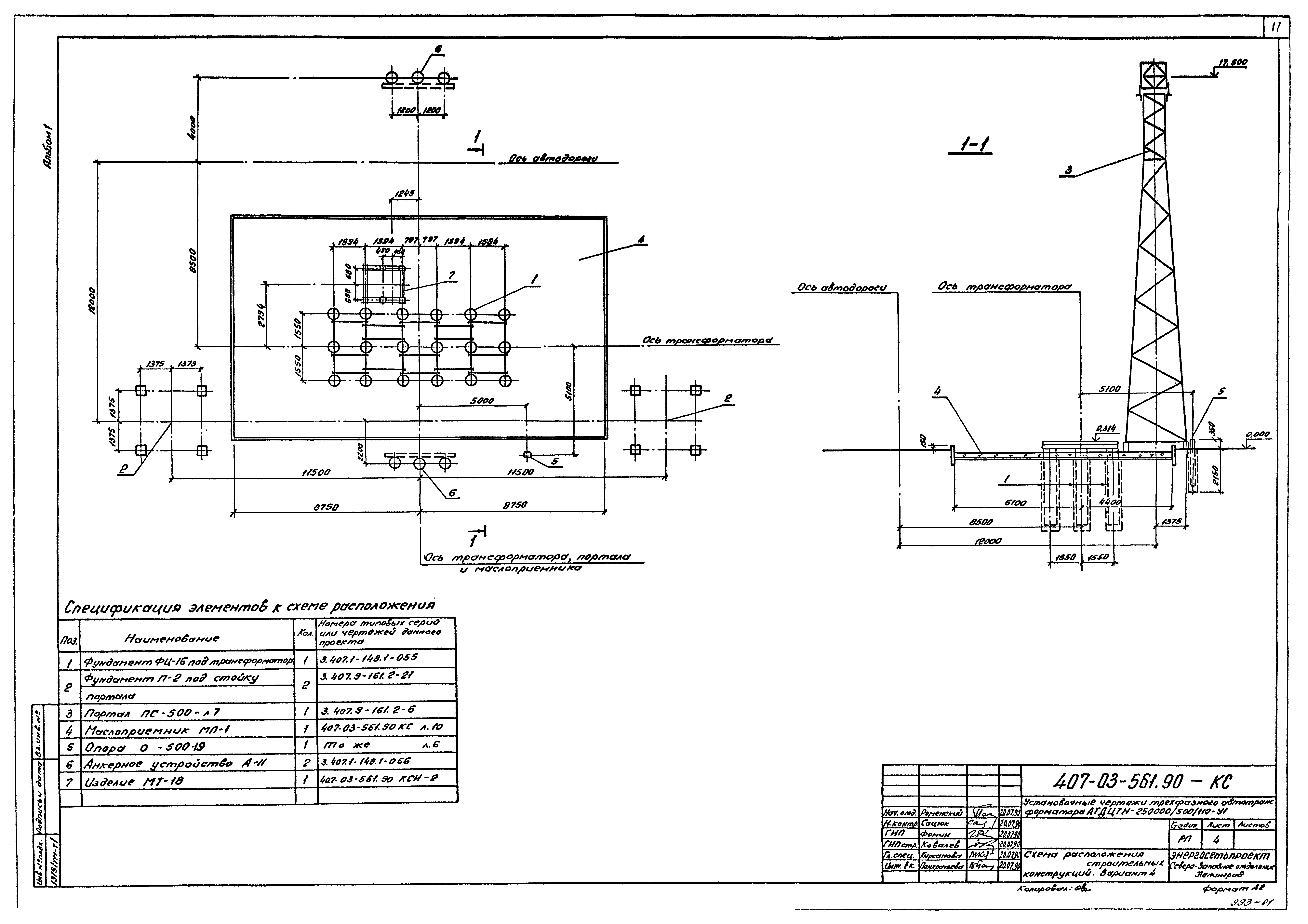

   Схема расположения элементов строительных конструкций. Вариант 1
   Схема расположения элементов строительных конструкций. Вариант 2

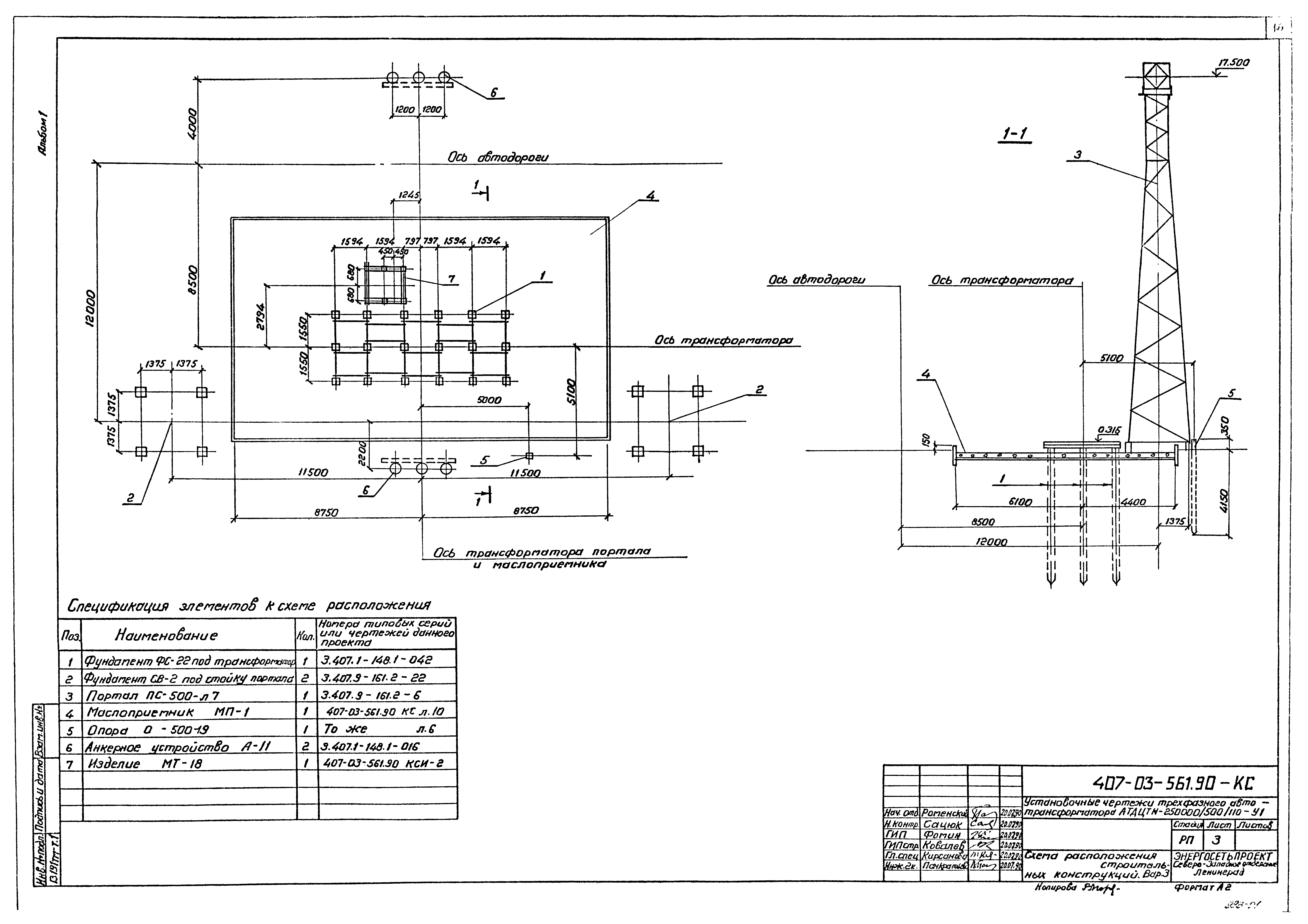

   Схема расположения элементов строительных конструкций. Вариант 3
   Схема расположения элементов строительных конструкций. Вариант 4

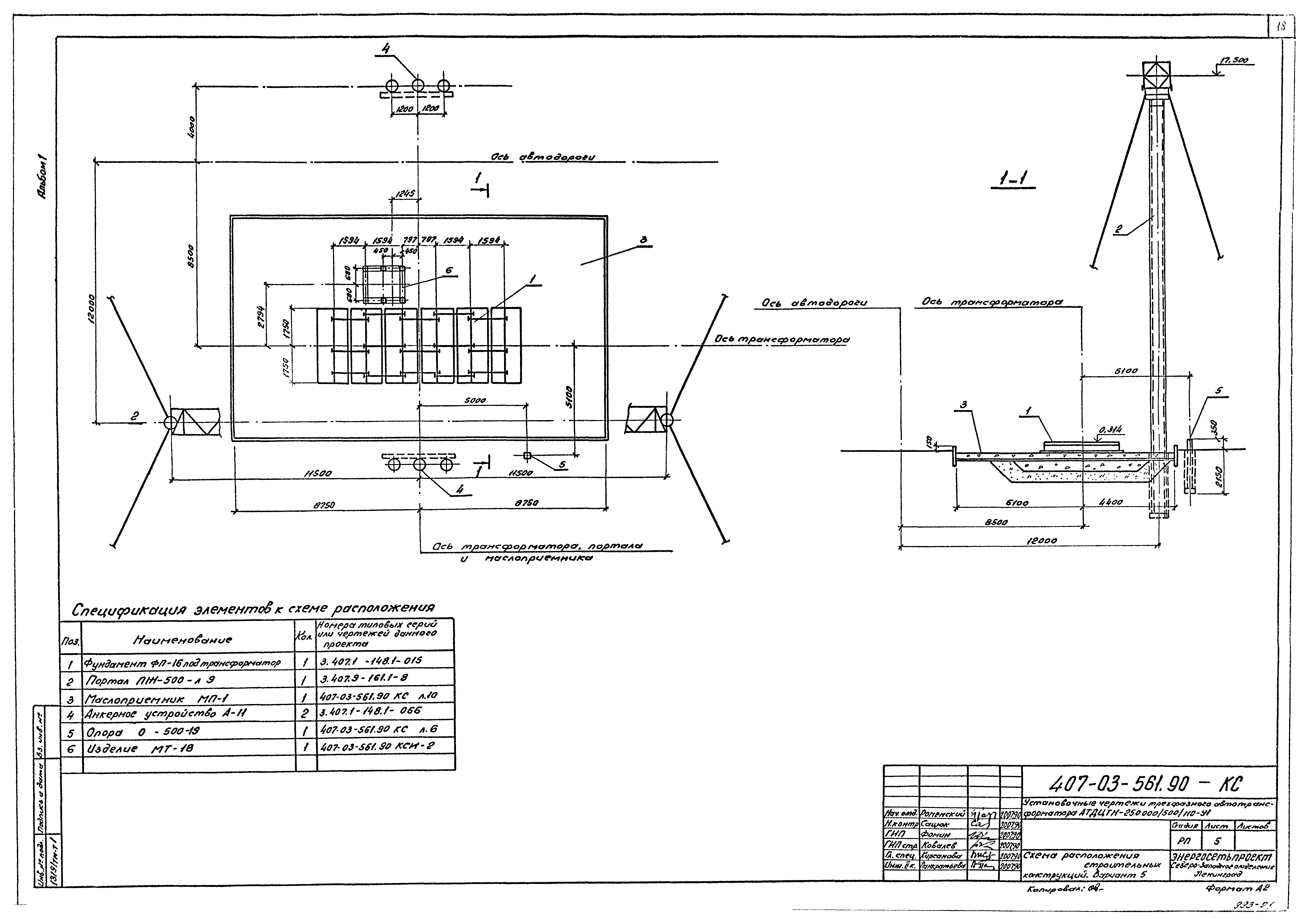

   Схема расположения элементов строительных конструкций. Вариант 5
   Два шкафа ШАОТ. Схема расположения элементов конструкций на опоре О-500-19

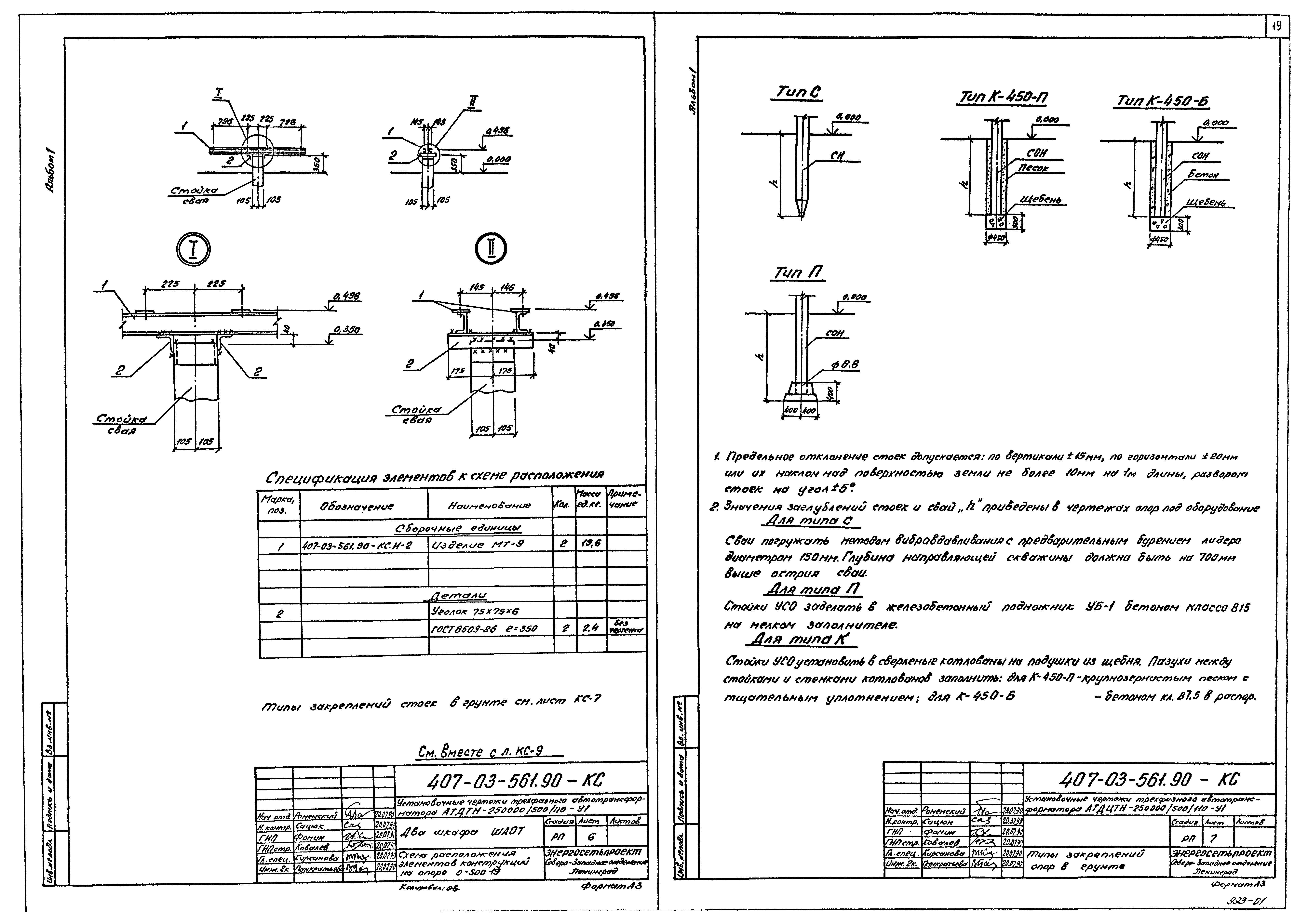

   Типы закреплений опор в грунте
   Шкаф 6 - 10 кВ с трансформатором напряжения. Схема расположения элементов конструкций на опоре О-500-5

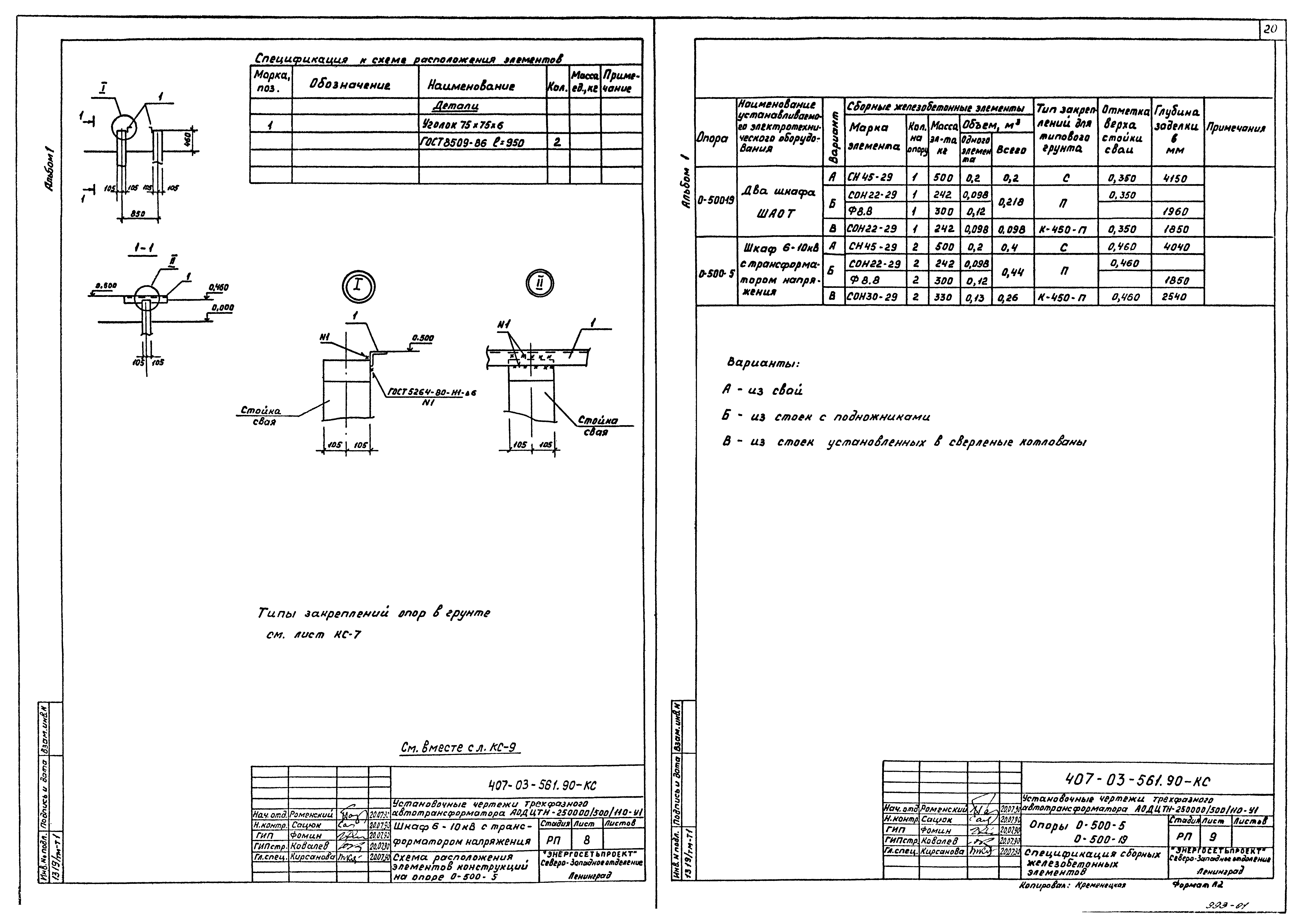

   Опоры О-500-5; О-500-19. Спецификация сборных железобетонных элементов

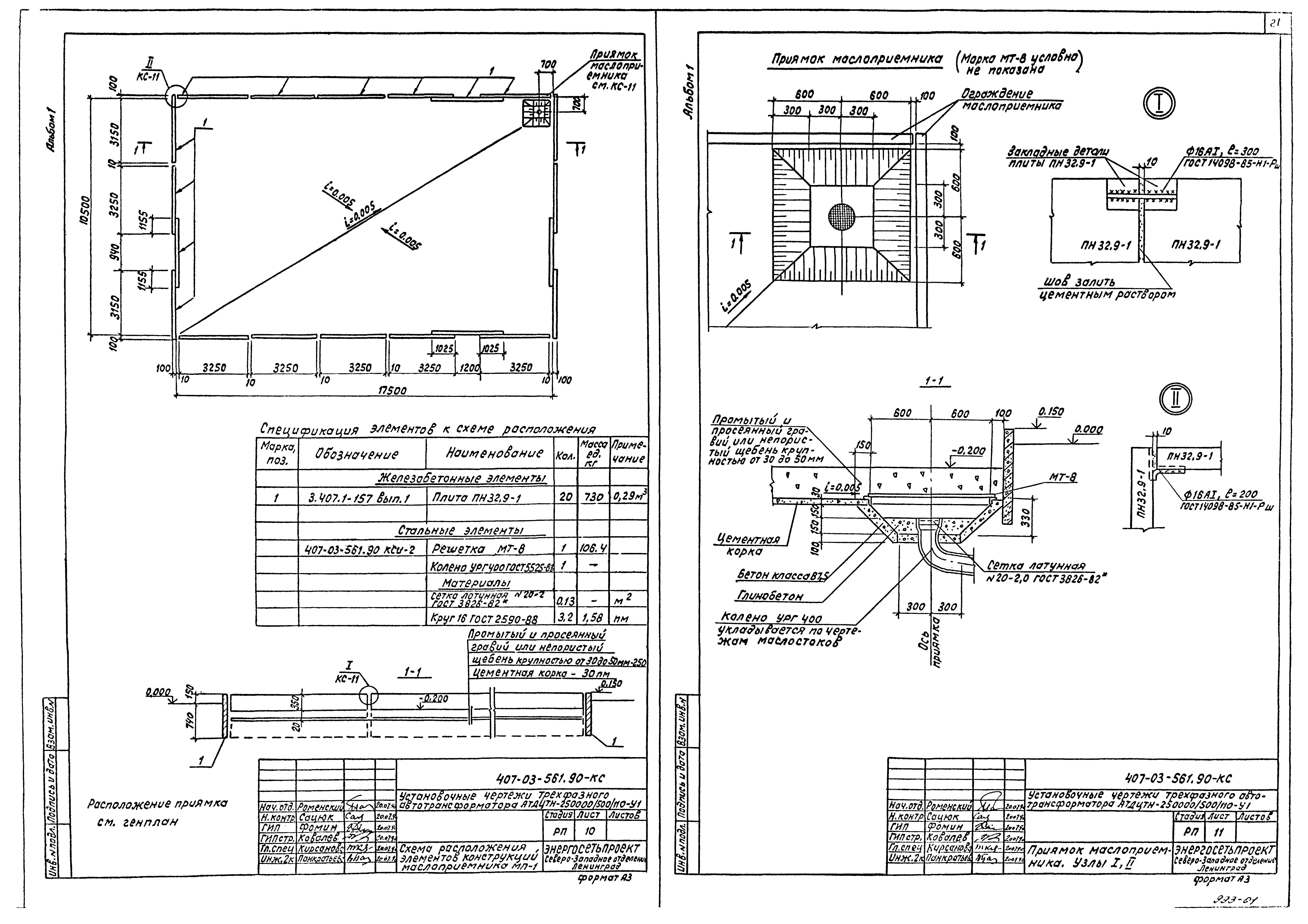

   Схема расположения элементов конструкций маслоприемника МП-1
   Приямок маслоприемника. Узлы I, II
   Устройство для создания уклона трансформатора
КС,И Строительные изделия

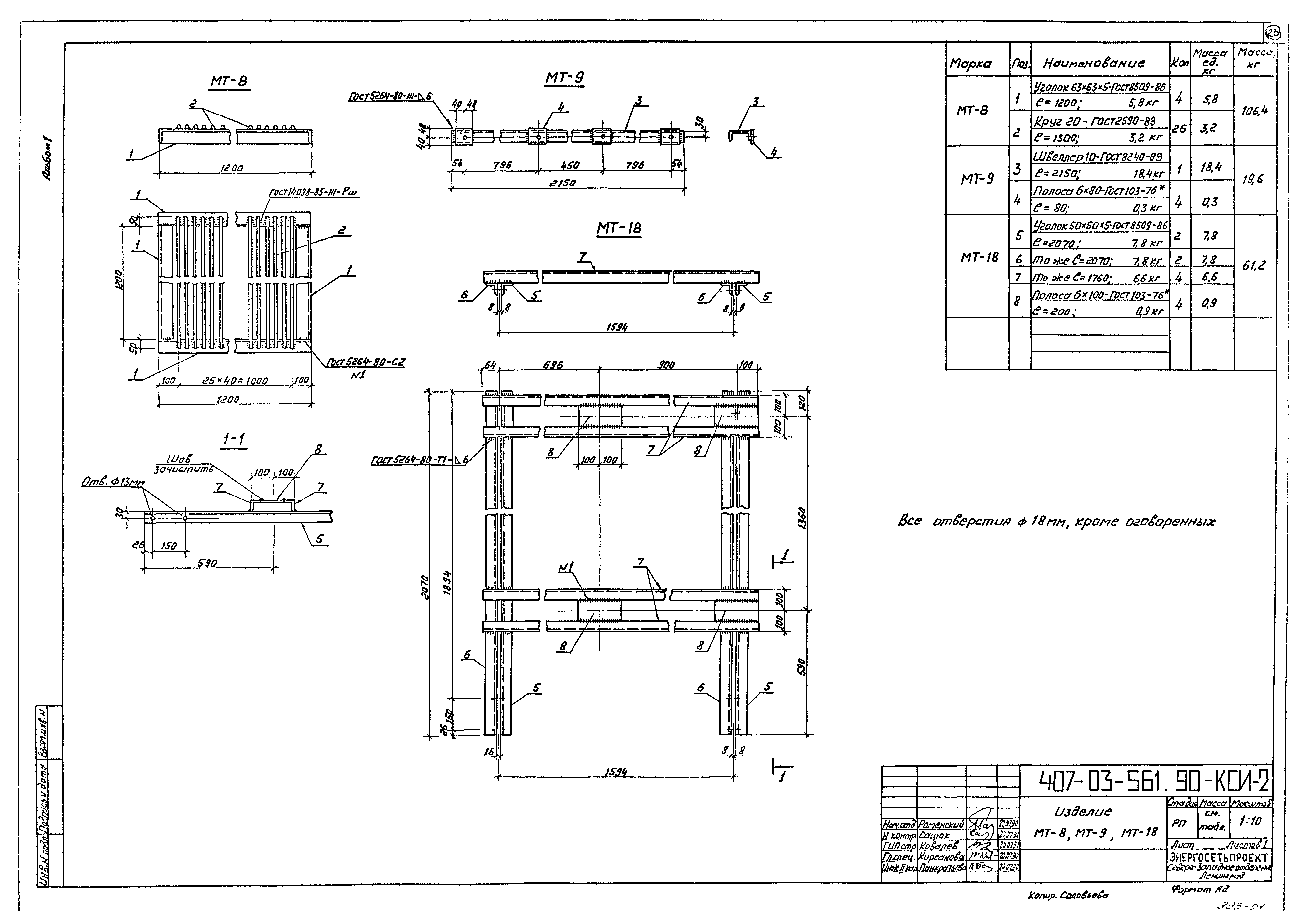

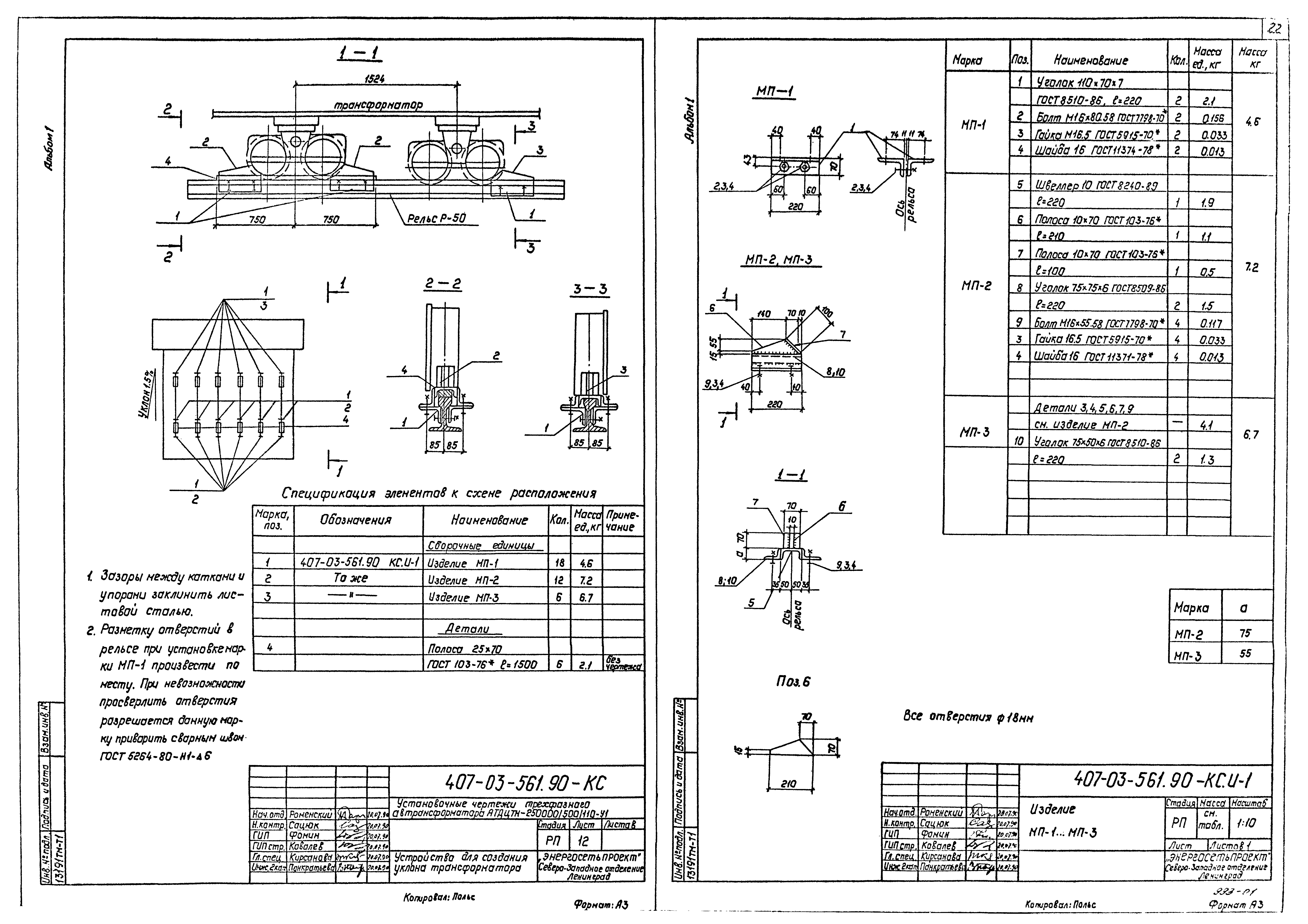

   Изделие МП-1…МП-3
   Изделие МТ-8, МТ-9, МТ-18
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:20.07.1990 Минэнерго СССР (USSR Minenergo 42)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Установочные чертежи для трансформаторных подстанций
