Типовой проект 705-4-55

Альбом III. Проект производства работ - приспособления для монтажа резервуаров емкостью 50, 80, 125, 320, 500, 800 куб. м

Обозначение: Типовой проект 705-4-55
Обозначение англ: 705-4-55
Статус:действует
Название рус.:Альбом III. Проект производства работ - приспособления для монтажа резервуаров емкостью 50, 80, 125, 320, 500, 800 куб. м
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

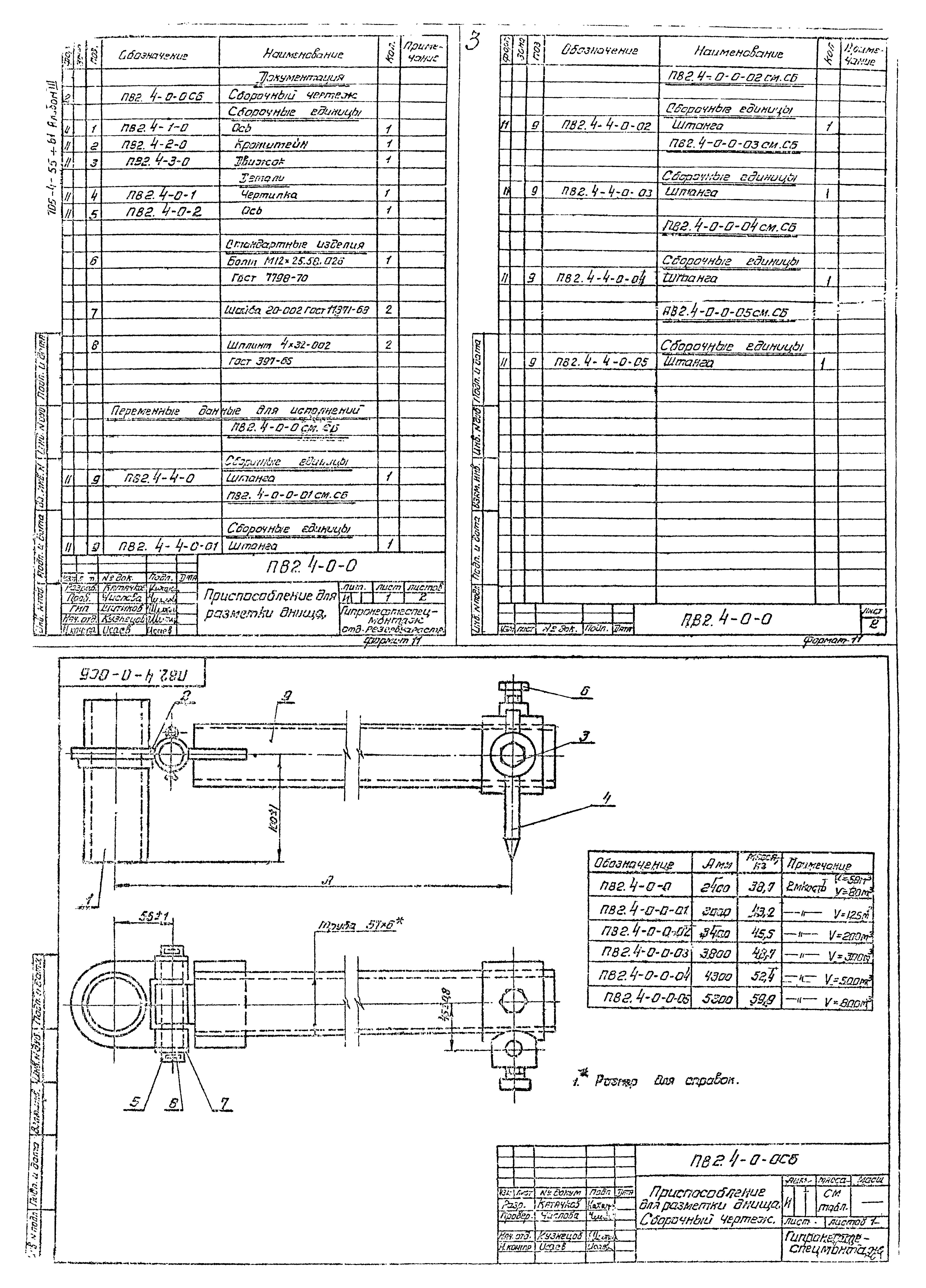

Оглавление:ПВ2.4-0-0 Приспособление для разметки днища
ПВ2.4-0-0СБ Приспособление для разметки днища. Сборочный чертеж

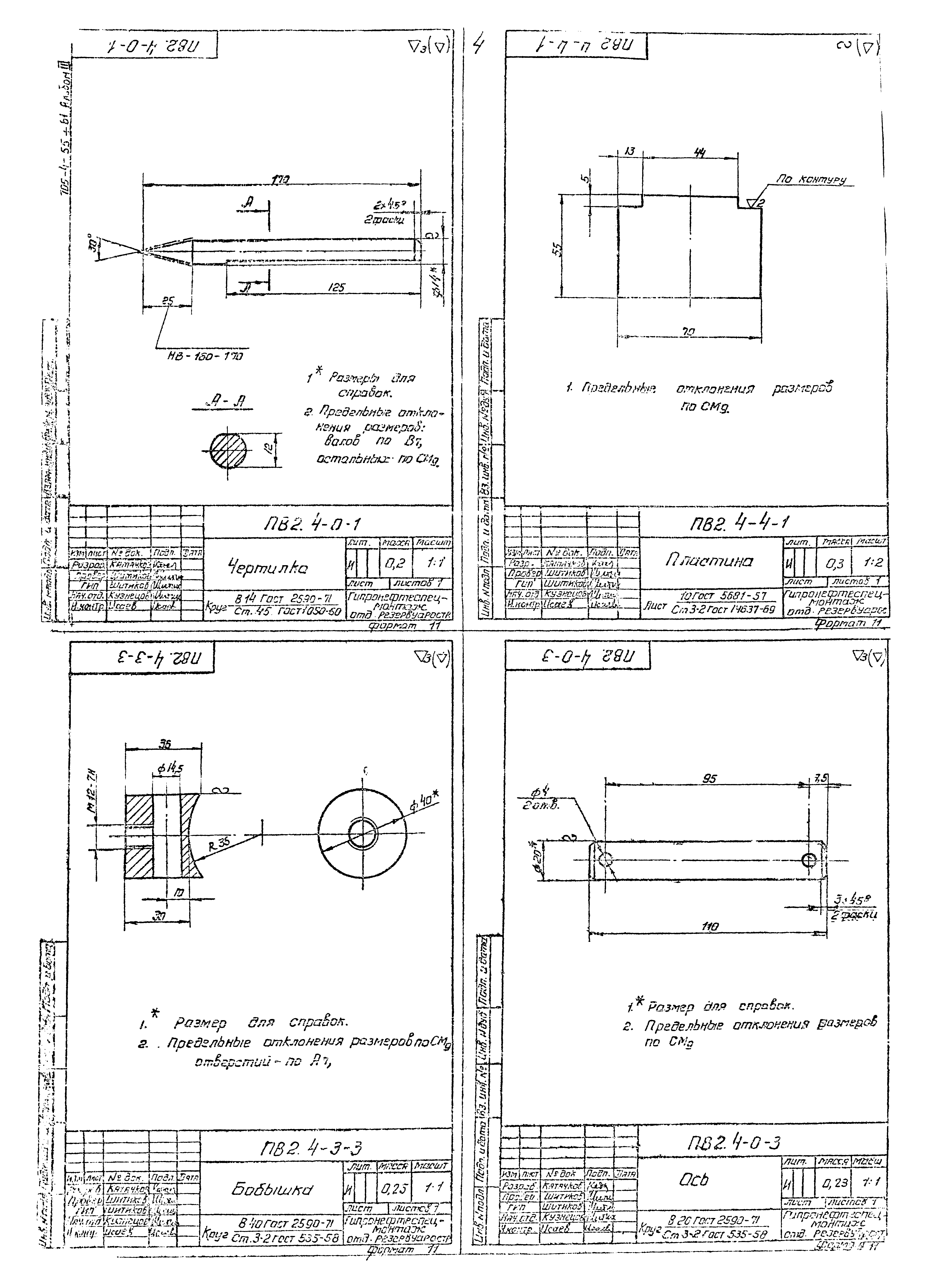

ПВ2.4-0-1 Чертилка
ПВ2.4-4-1 Пластина
ПВ2.4-3-3 Бобышка
ПВ2.4-0-3 Ось

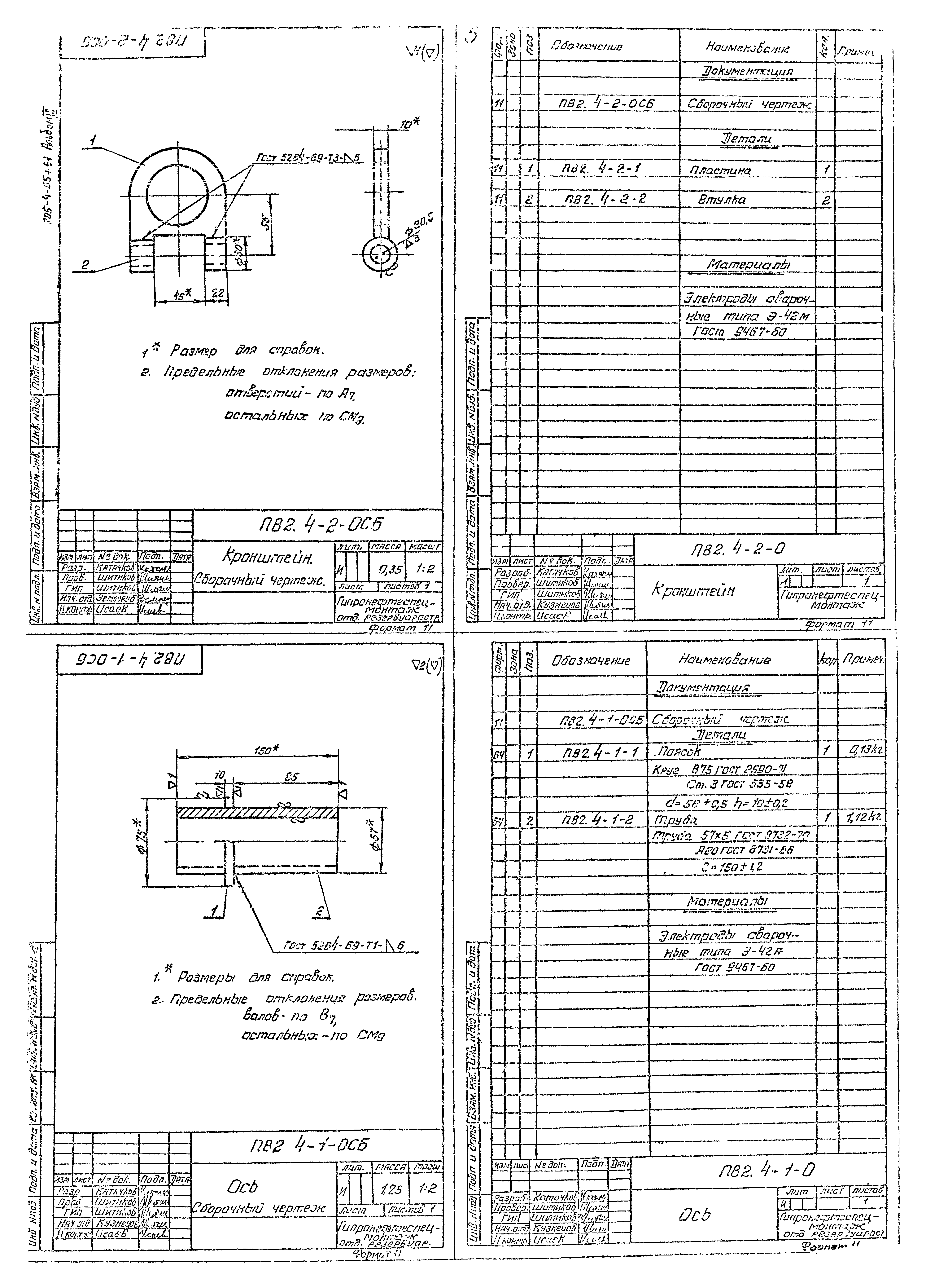

ПВ2.4-2-0 Кронштейн
ПВ2.4-2-0СБ Кронштейн. Сборочный чертеж
ПВ2.4-1-0 Ось
ПВ2.4-1-0СБ Ось. Сборочный чертеж

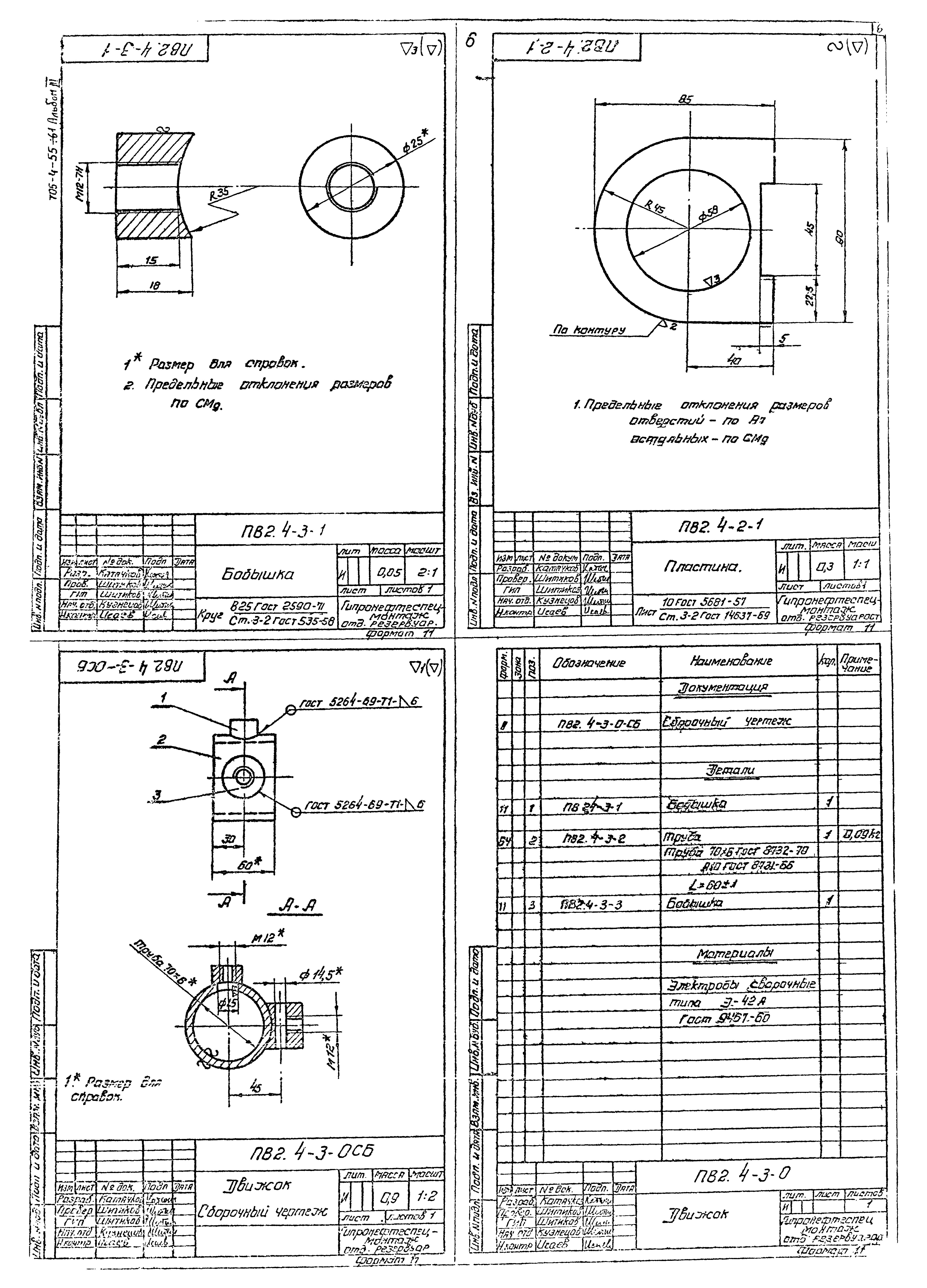

ПВ2.4-3-1 Бобышка
ПВ2.4-2-1 Пластина
ПВ2.4-3-0 Движок
ПВ2.4-3-0СБ Движок. Сборочный чертеж

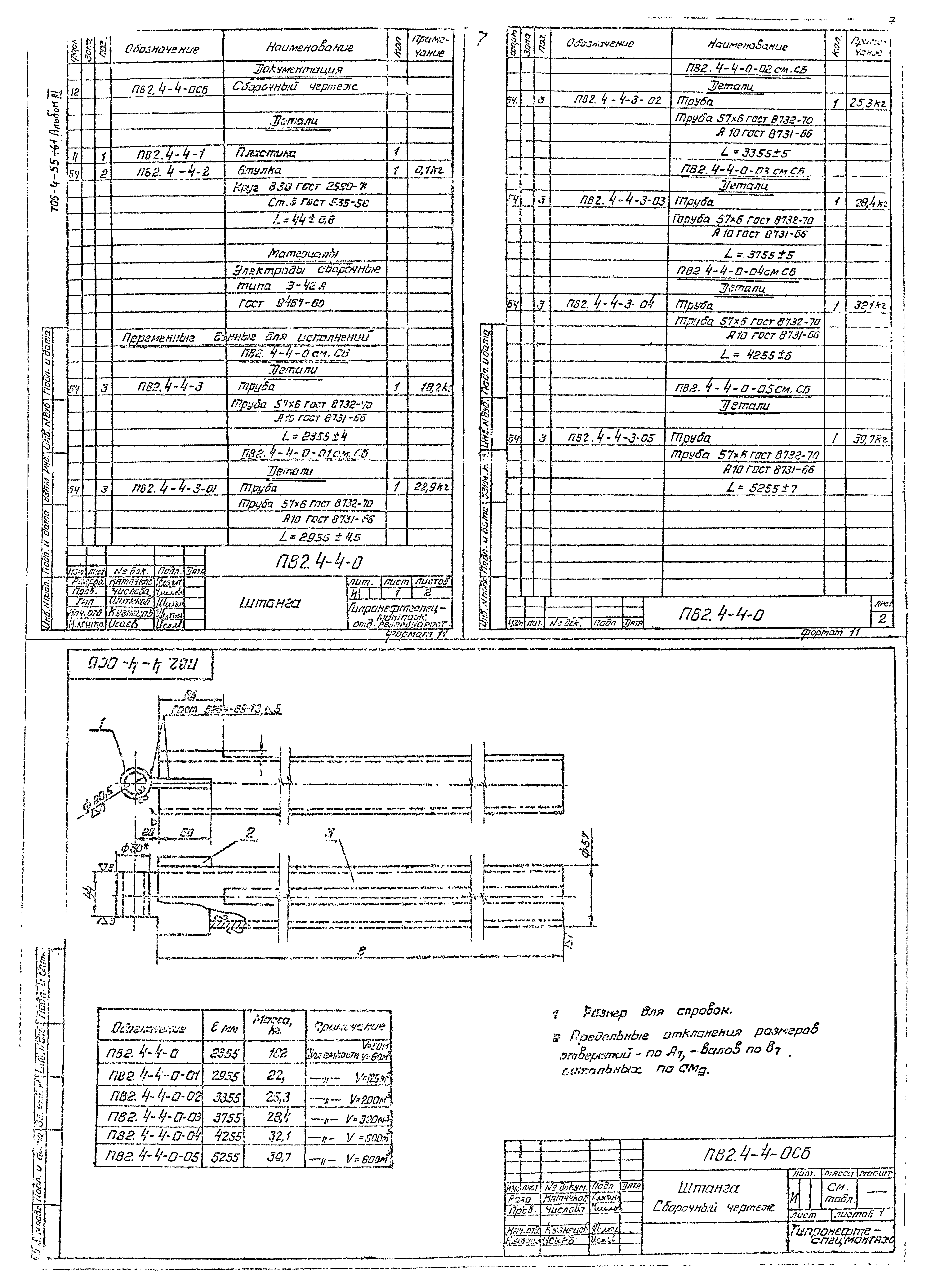

ПВ2.4-4-0 Штанга
ПВ2.4-4-0СБ Штанга. Сборочный чертеж

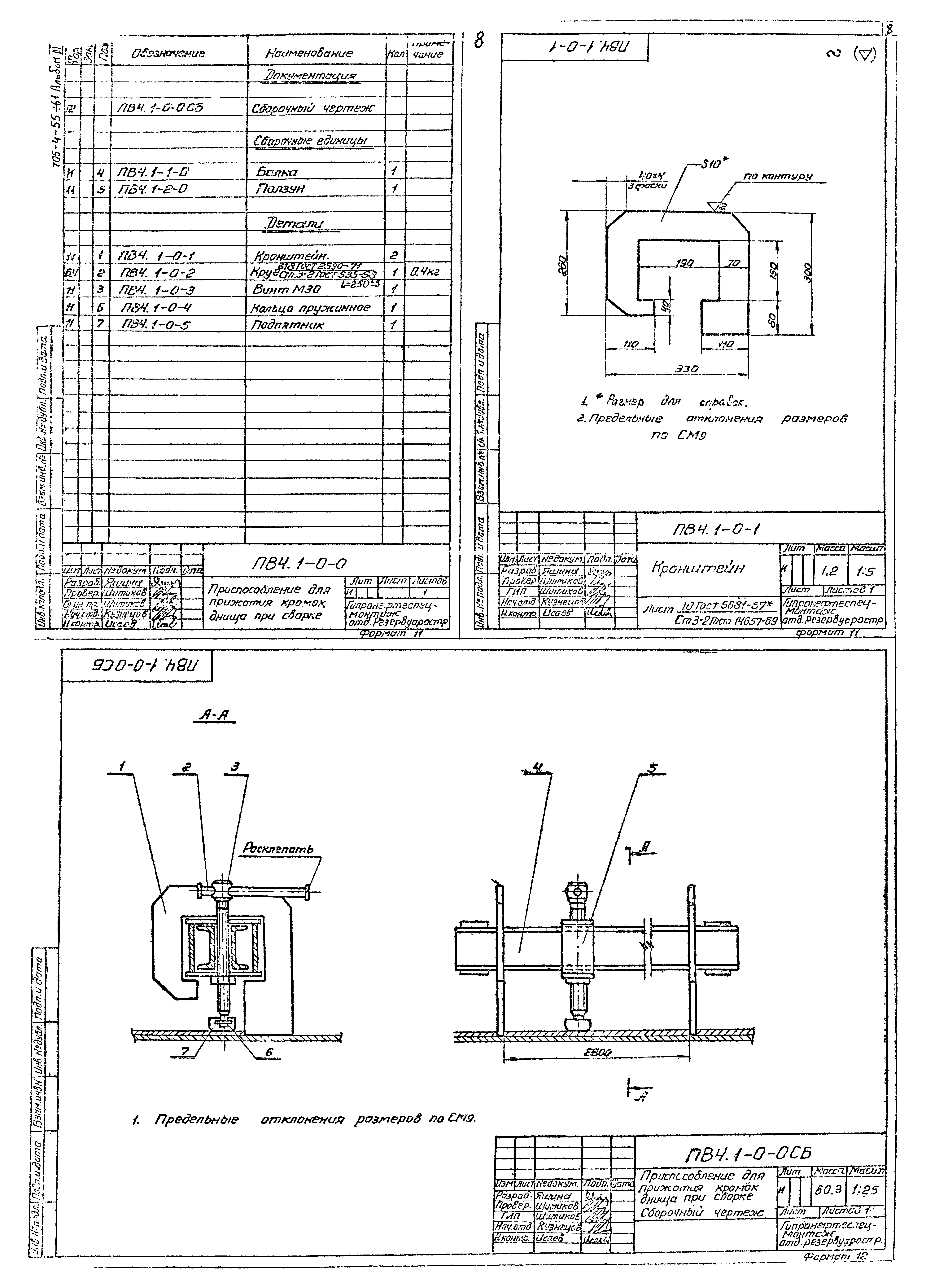

ПВ4.1-0-0 Приспособление для прижатия кромок днища при сварке
ПВ4.1-0-0СБ Приспособление для прижатия кромок днища при сварке. Сборочный чертеж
ПВ4.1-0-1 Кронштейн

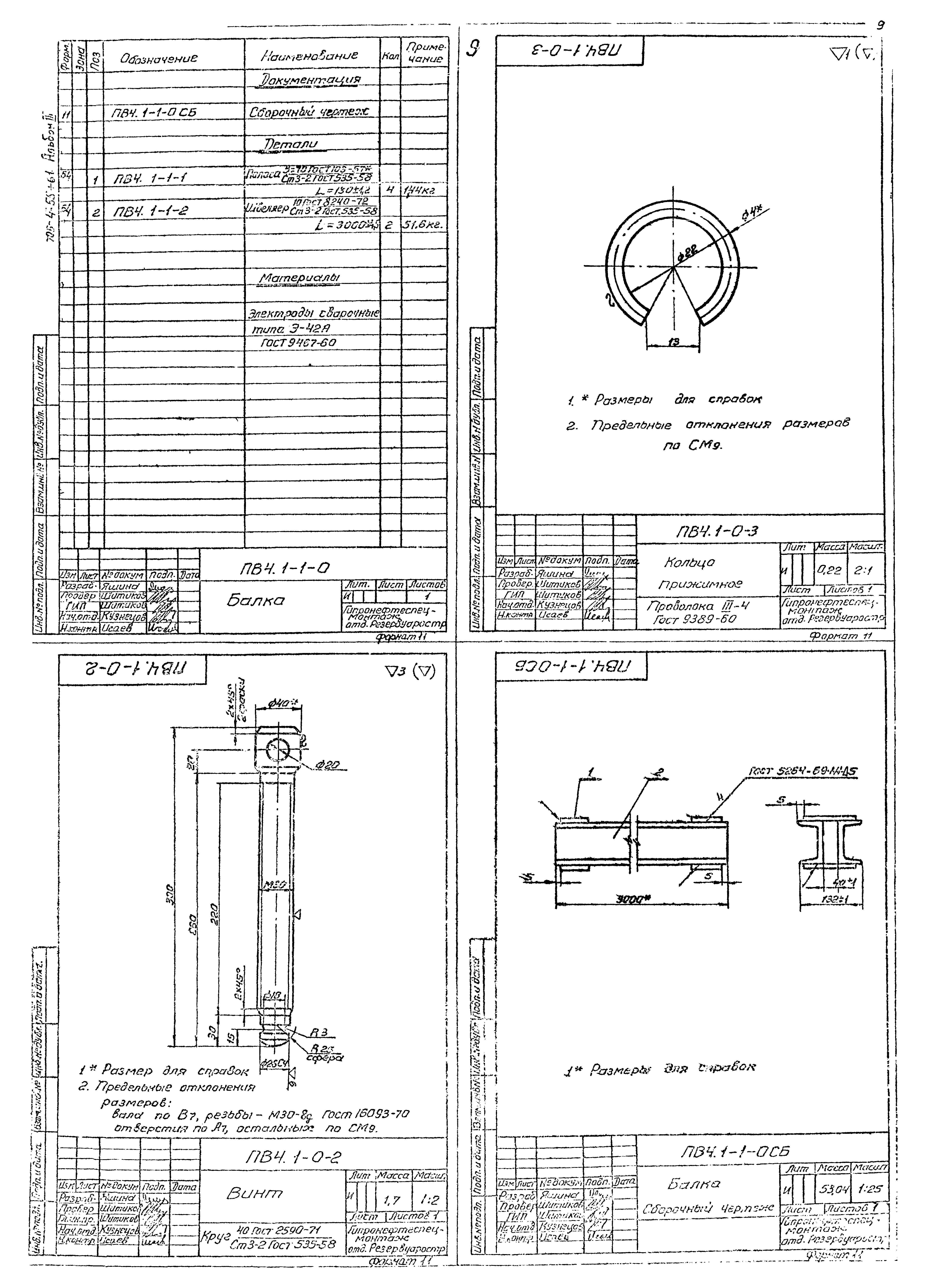

ПВ4.1-1-0 Балка
ПВ4.1-1-0СБ Балка. Сборочный чертеж
ПВ4.1-0-3 Кольцо прижимное
ПВ4.1-0-2 Винт

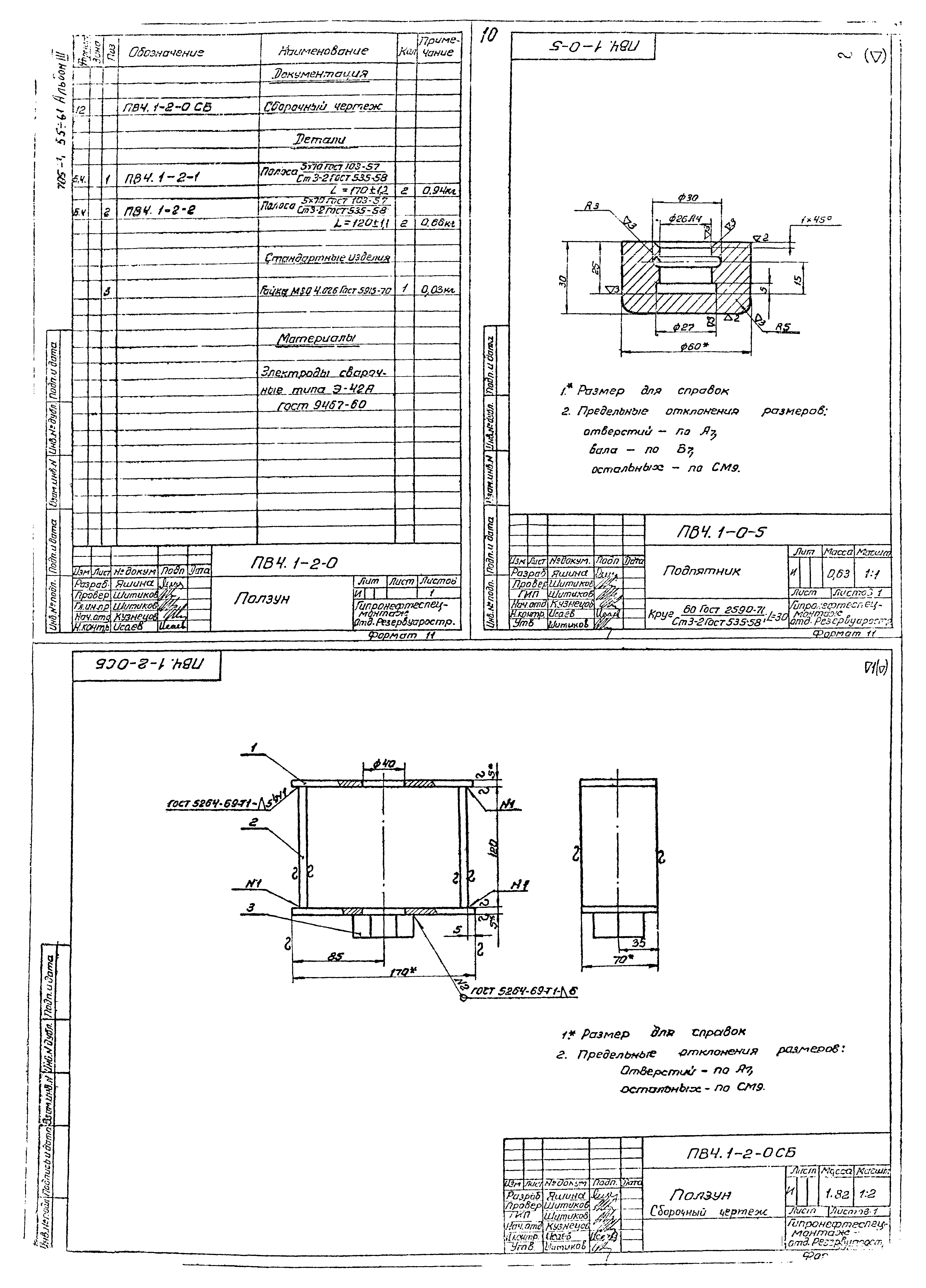

ПВ4.1-2-0 Ползун
ПВ4.1-2-0СБ Ползун. Сборочный чертеж
ПВ4.1-0-5 Подпятник

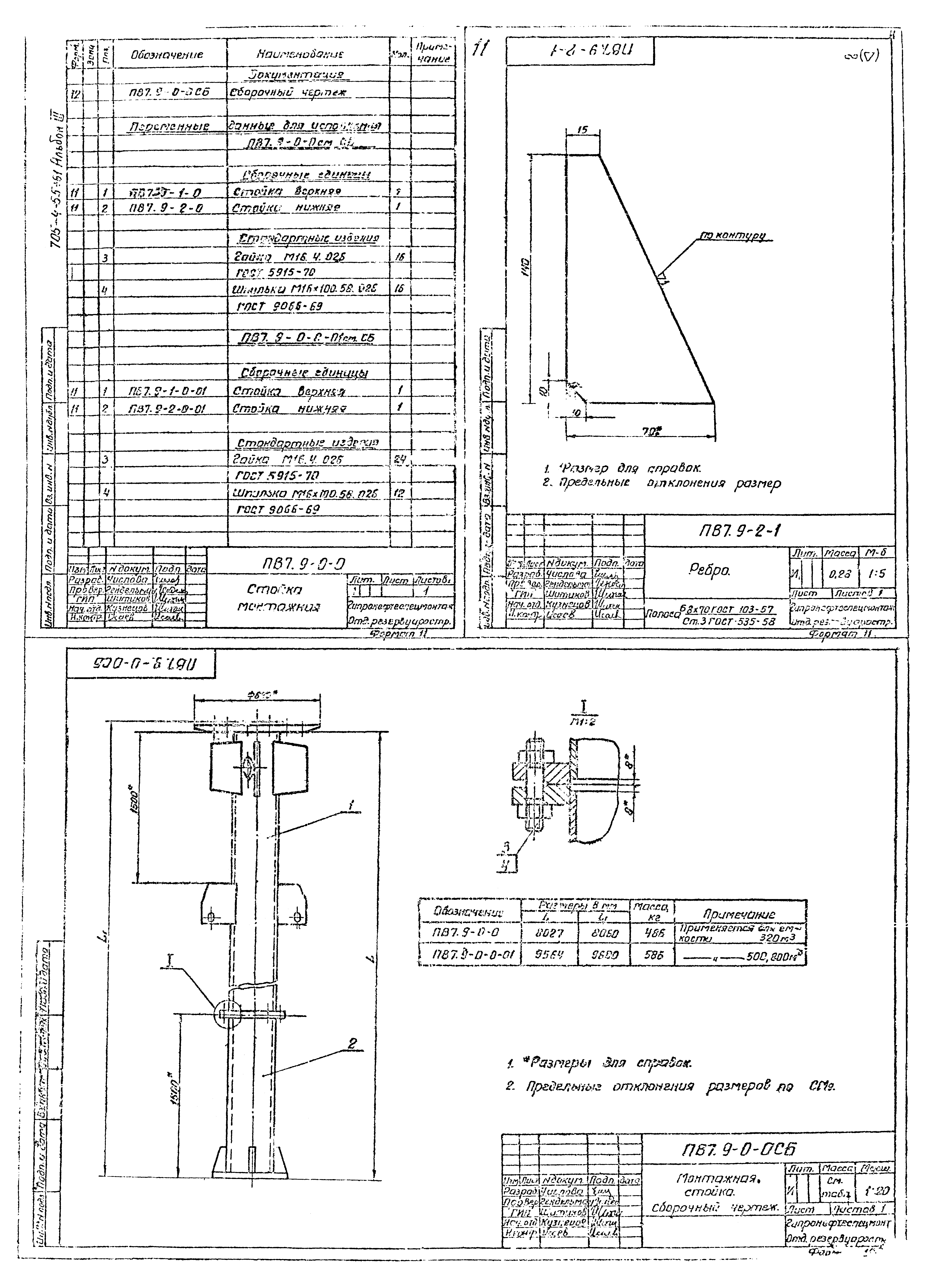

ПВ7.9-0-0 Стойка монтажная
ПВ7.9-0-0СБ Стойка монтажная. Сборочный чертеж
ПВ7.9-2-1 Ребро

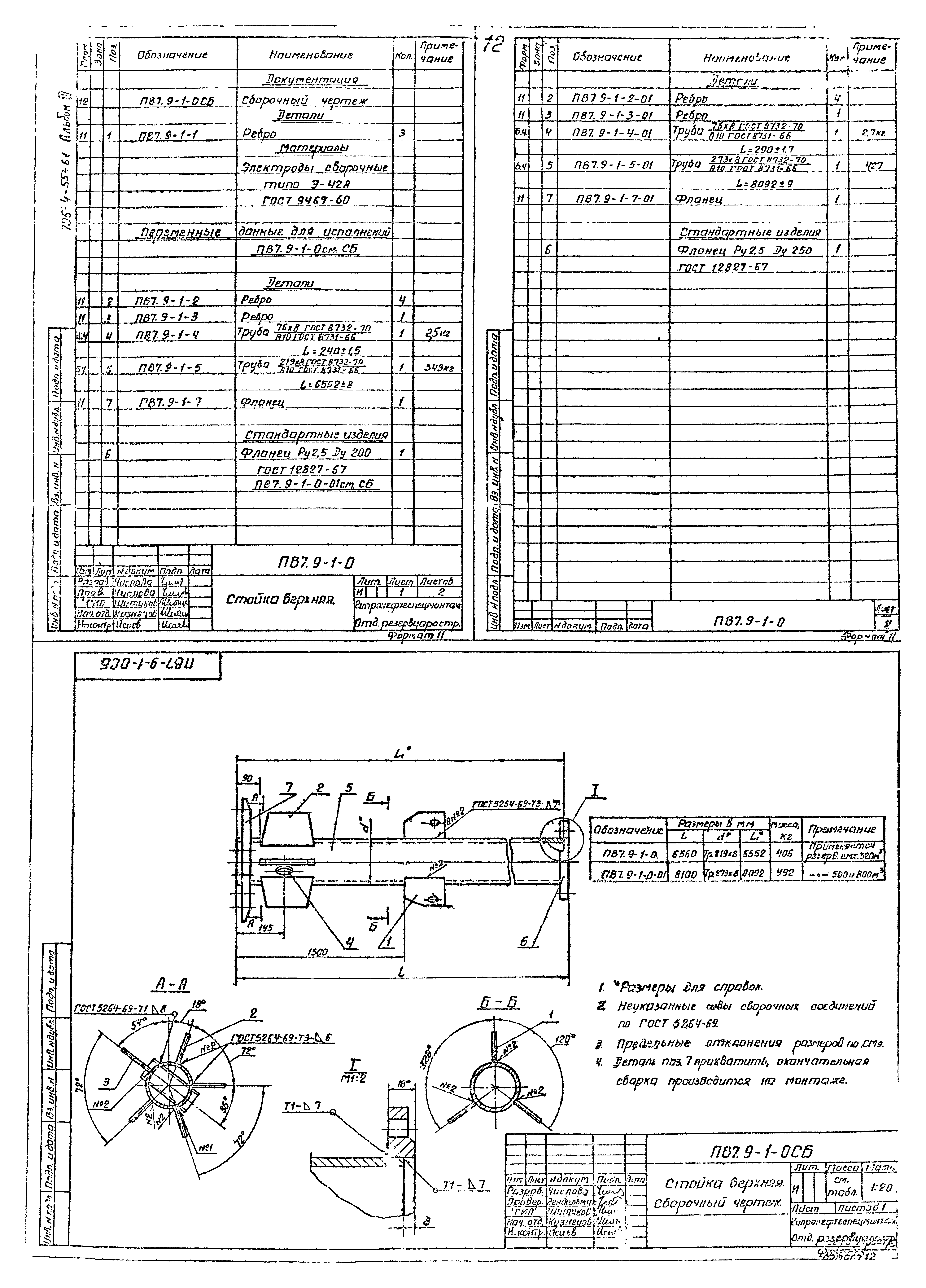

ПВ7.9-1-0 Стойка верхняя
ПВ7.9-1-0СБ Стойка верхняя. Сборочный чертеж

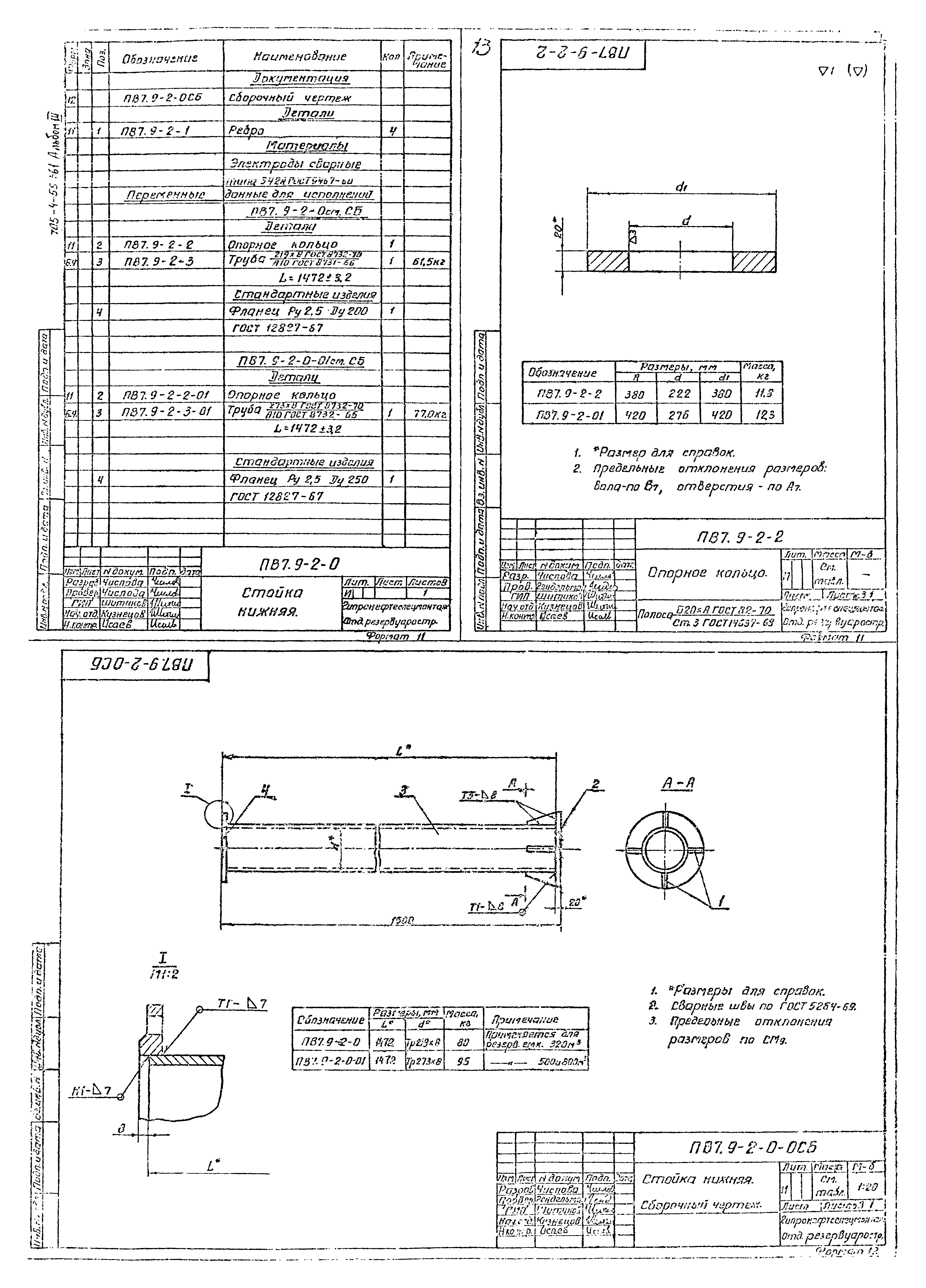

ПВ7.9-2-0 Стойка нижняя
ПВ7.9-2-0СБ Стойка нижняя. Сборочный чертеж
ПВ7.9-2-2 Опорное кольцо

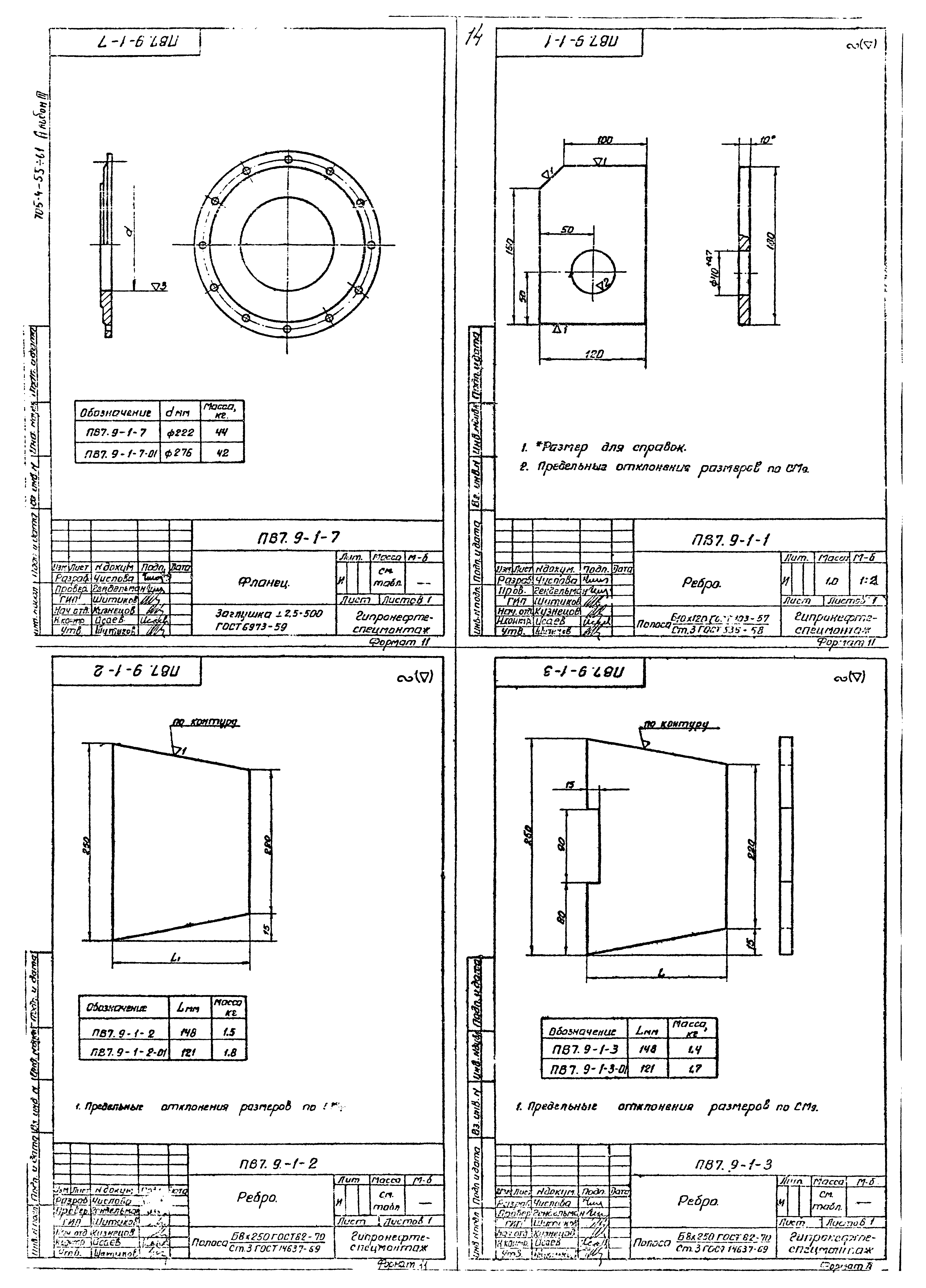

ПВ9.9-1-7 Фланец
ПВ7.9-1-1 Ребро
ПВ7.9-1-2 Ребро
ПВ7.9-1-3 Ребро

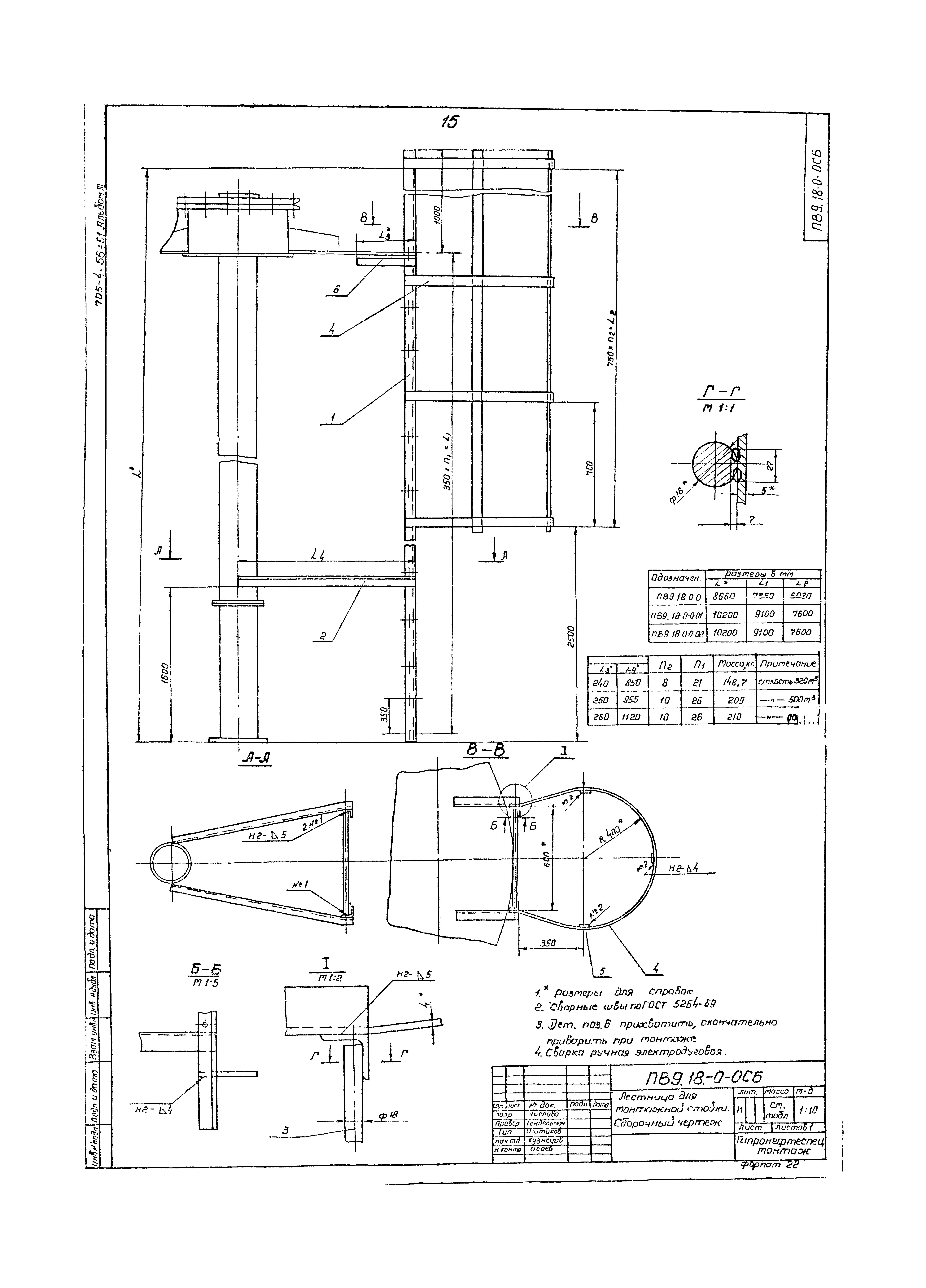

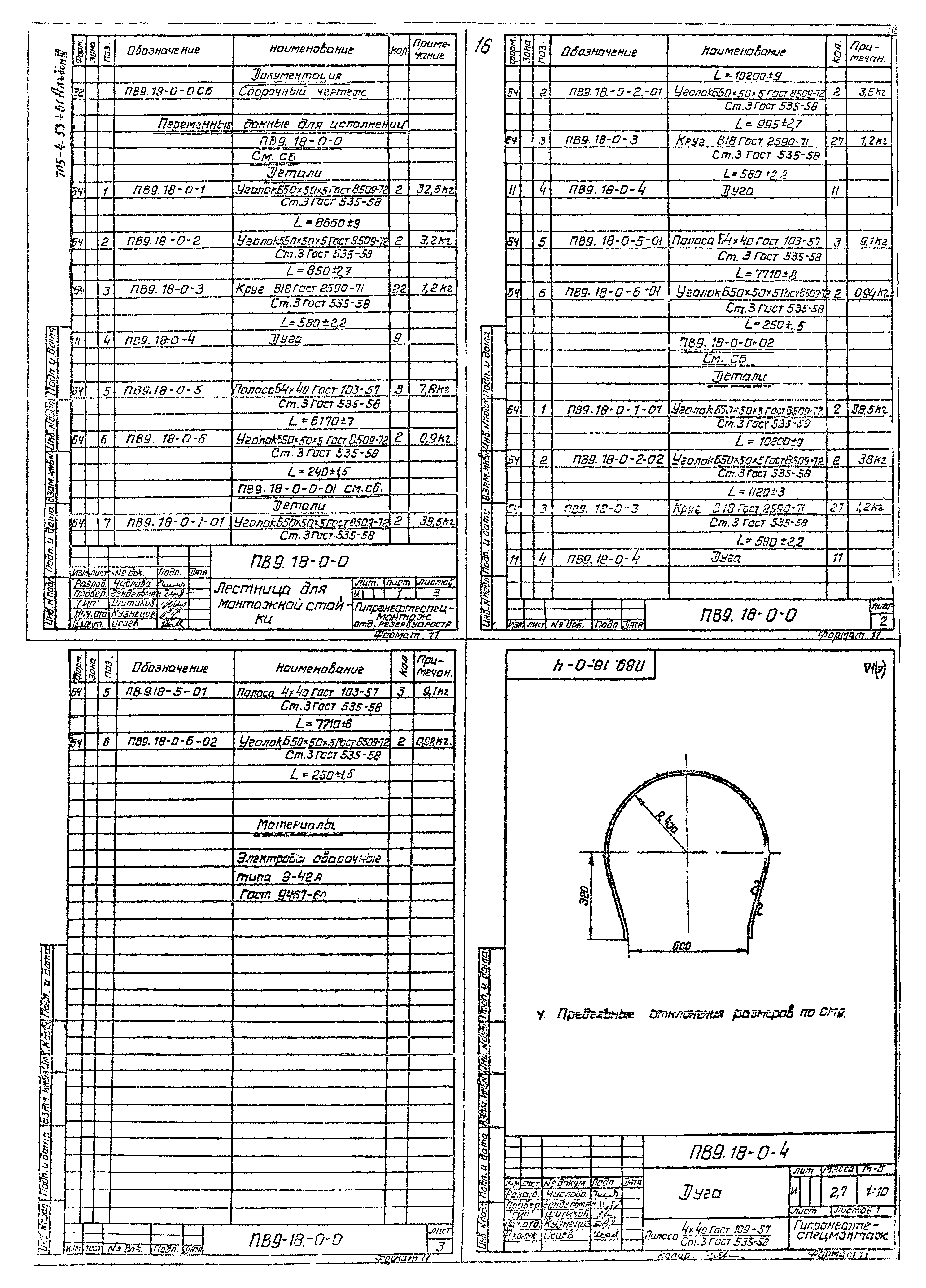

ПВ9.18-0-0СБ Лестница для монтажной стойки. Сборочный чертеж
ПВ9.18-0-0 Лестница для монтажной стойки
ПВ9.18-0-4 Дуга

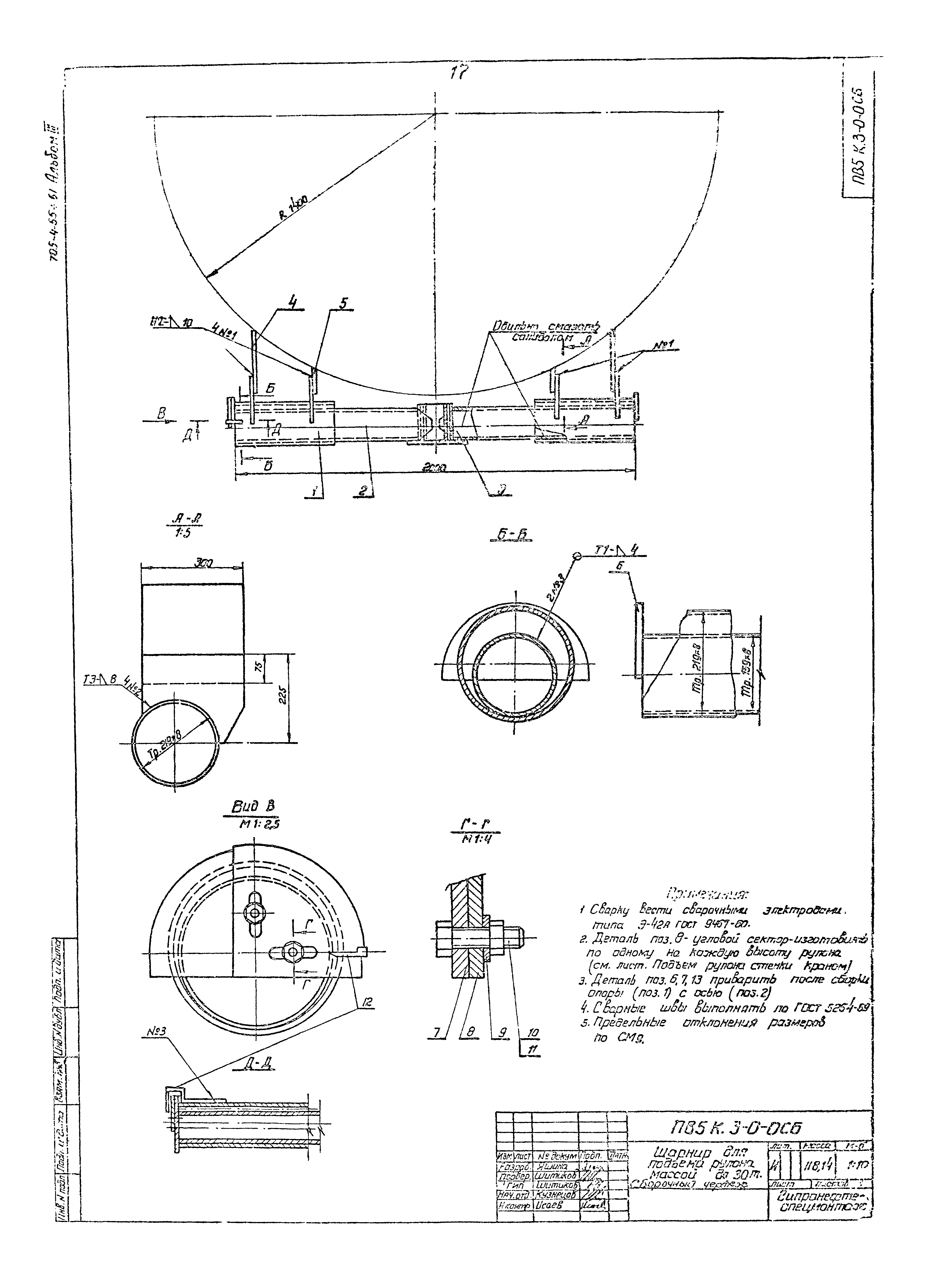

ПВ5к.3-0-0СБ Шарнир для подъема рулона массой до 30 т. Сборочный чертеж

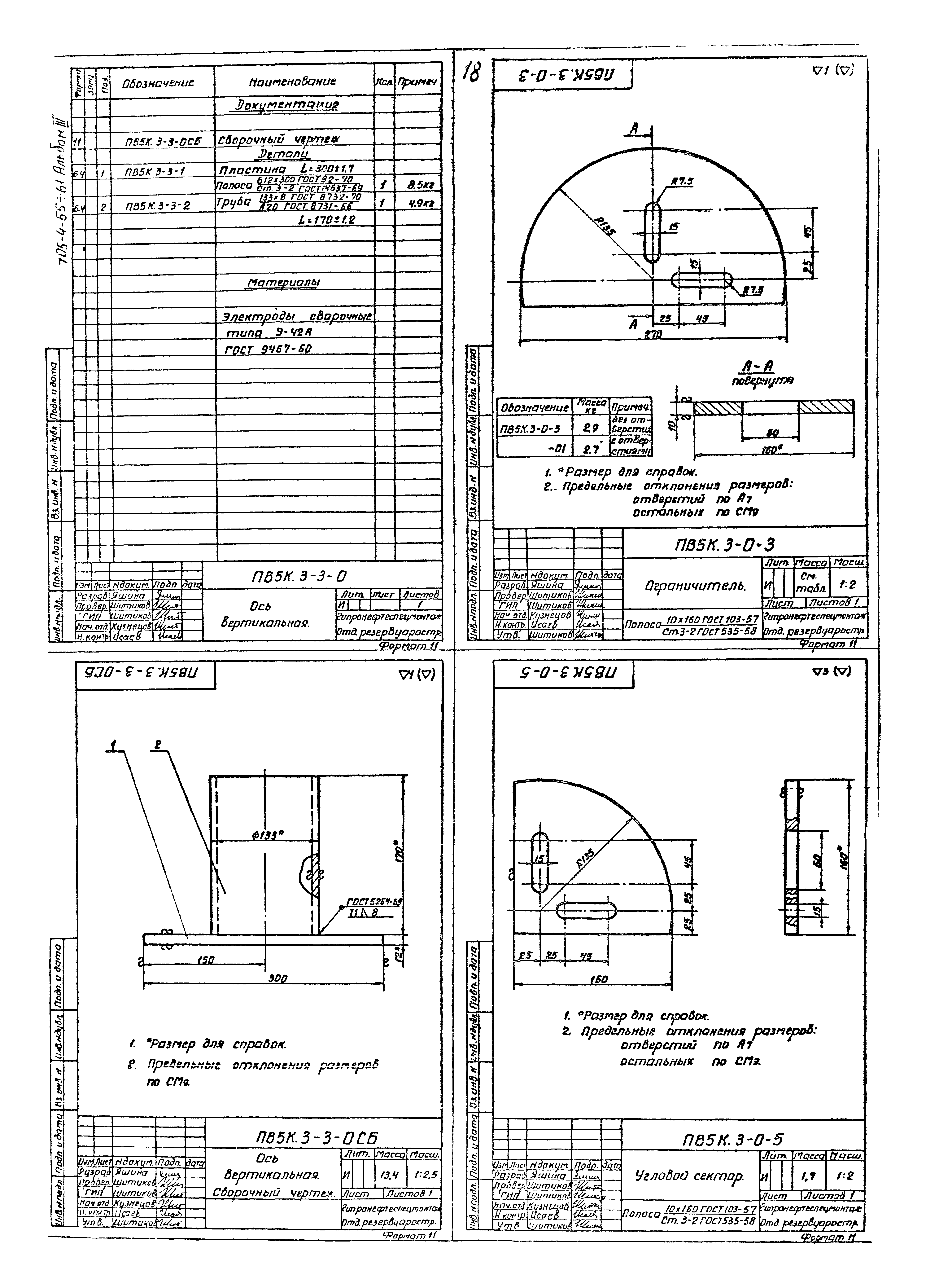

ПВ5к.3-3-0 Ось вертикальная
ПВ5к.3-3-0СБ Ось вертикальная. Сборочный чертеж
ПВ5к.3-0-3 Ограничитель

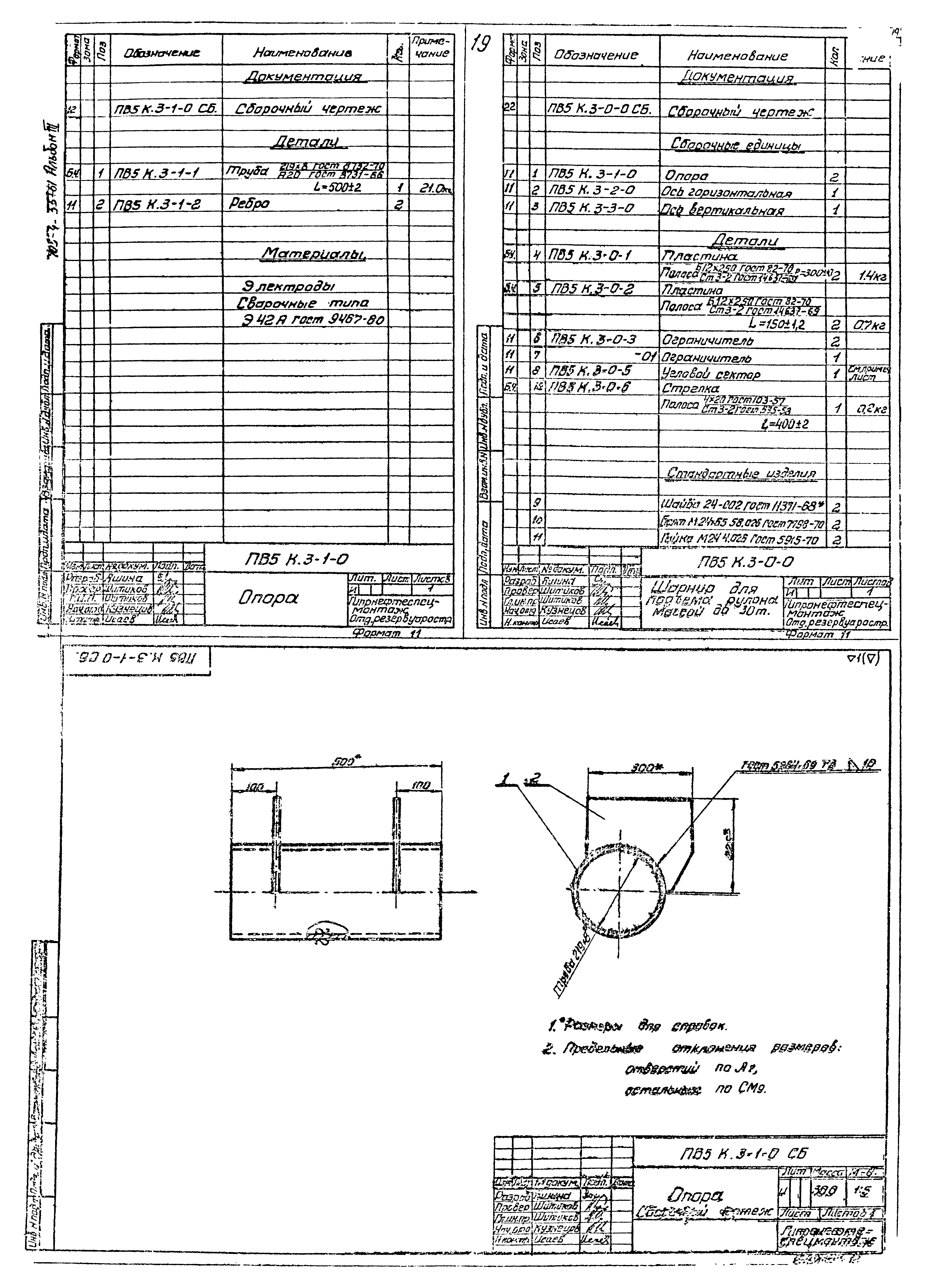

ПВ5к.3-0-0 Шарнир для подъема рулона массой до 30 т
ПВ5к.3-1-0 Опора
ПВ5к.3-1-0СБ Опора. Сборочный чертеж

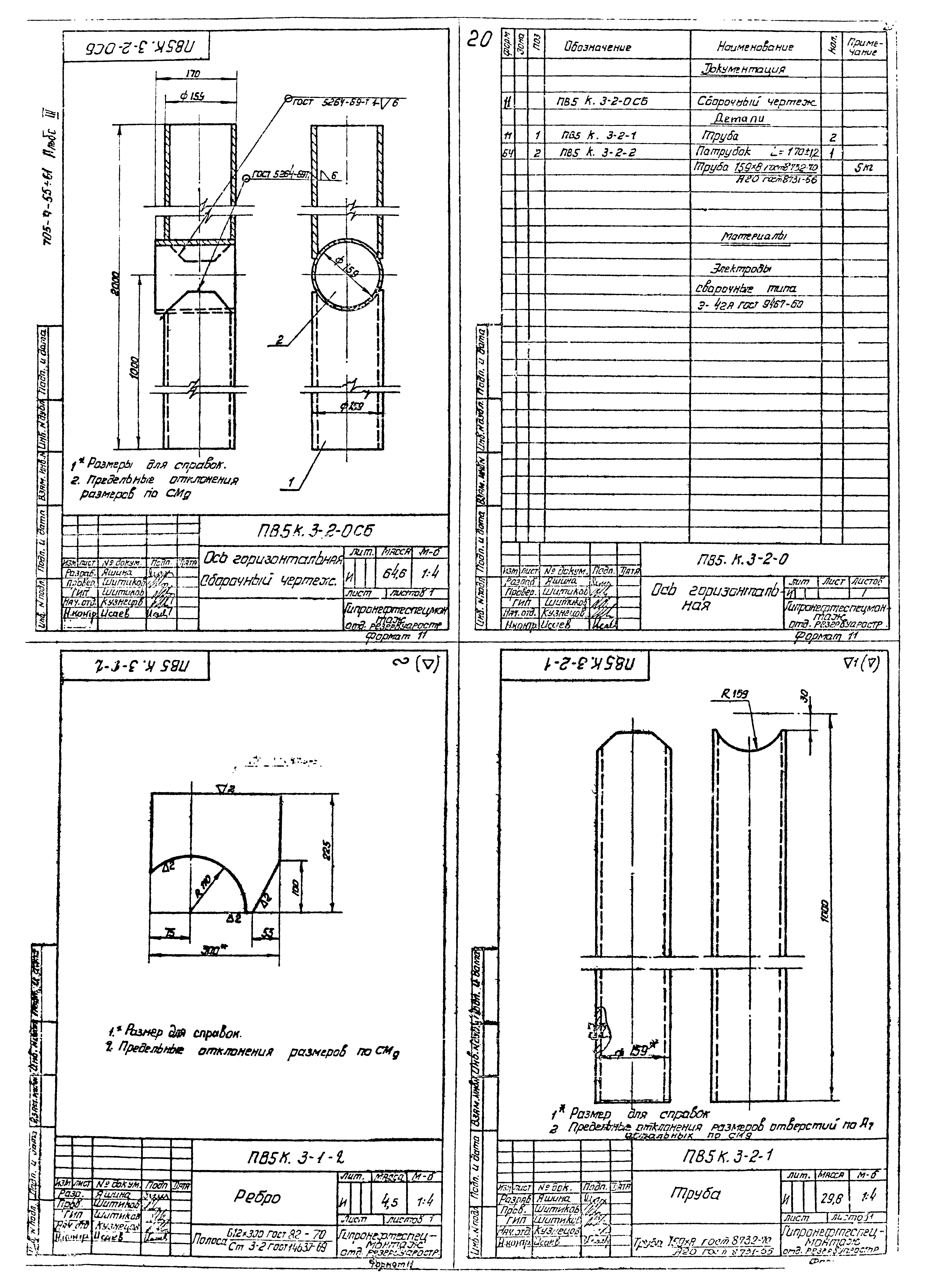

ПВ5к.3-2-0 Ось горизонтальная
ПВ5к.3-2-0СБ Ось горизонтальная. Сборочный чертеж

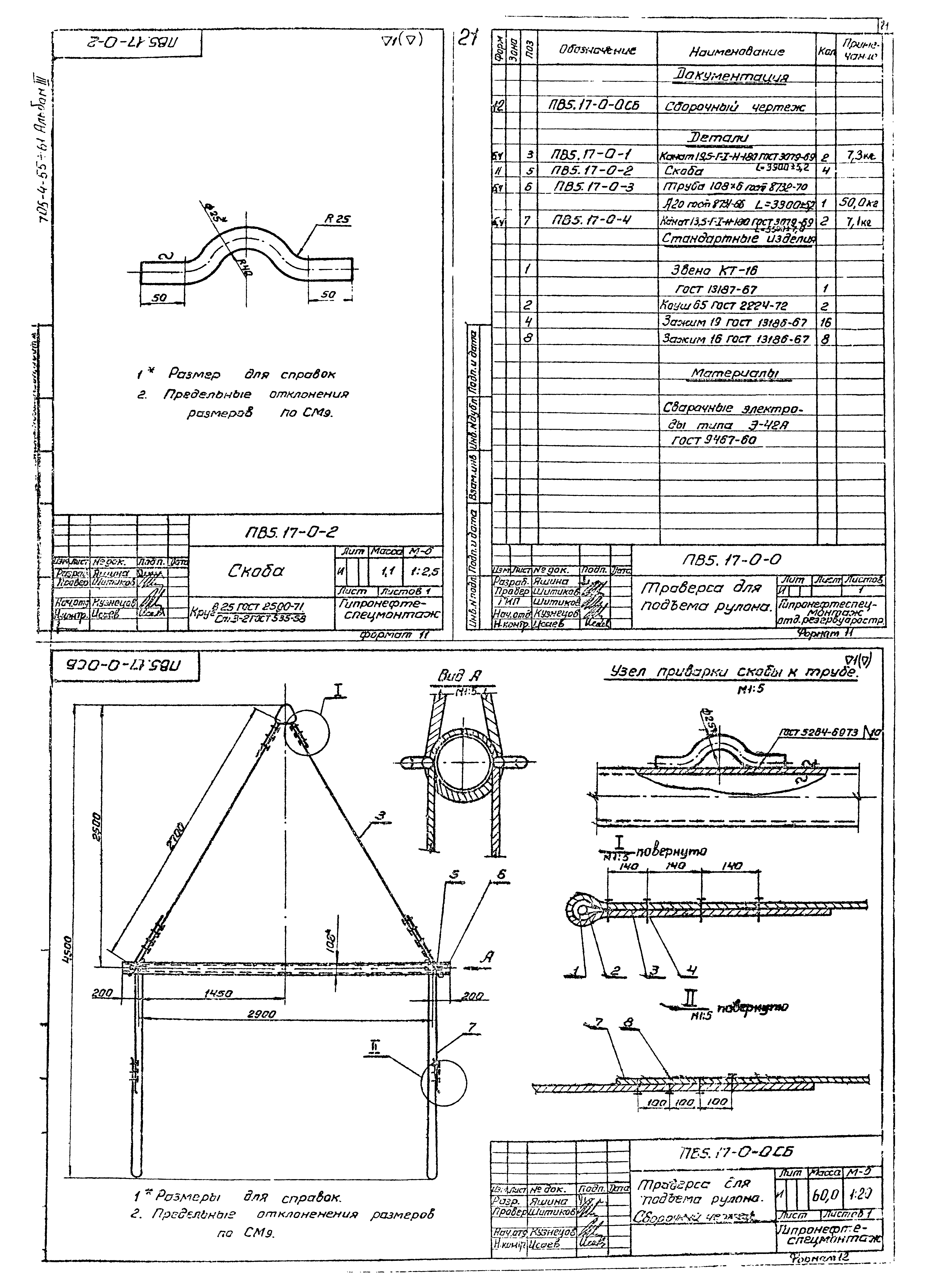

ПВ5.17-0-0 Траверса для подъема рулона
ПВ5.17-0-0СБ Траверса для подъема рулона. Сборочный чертеж
ПВ5.17-0-2 Скоба

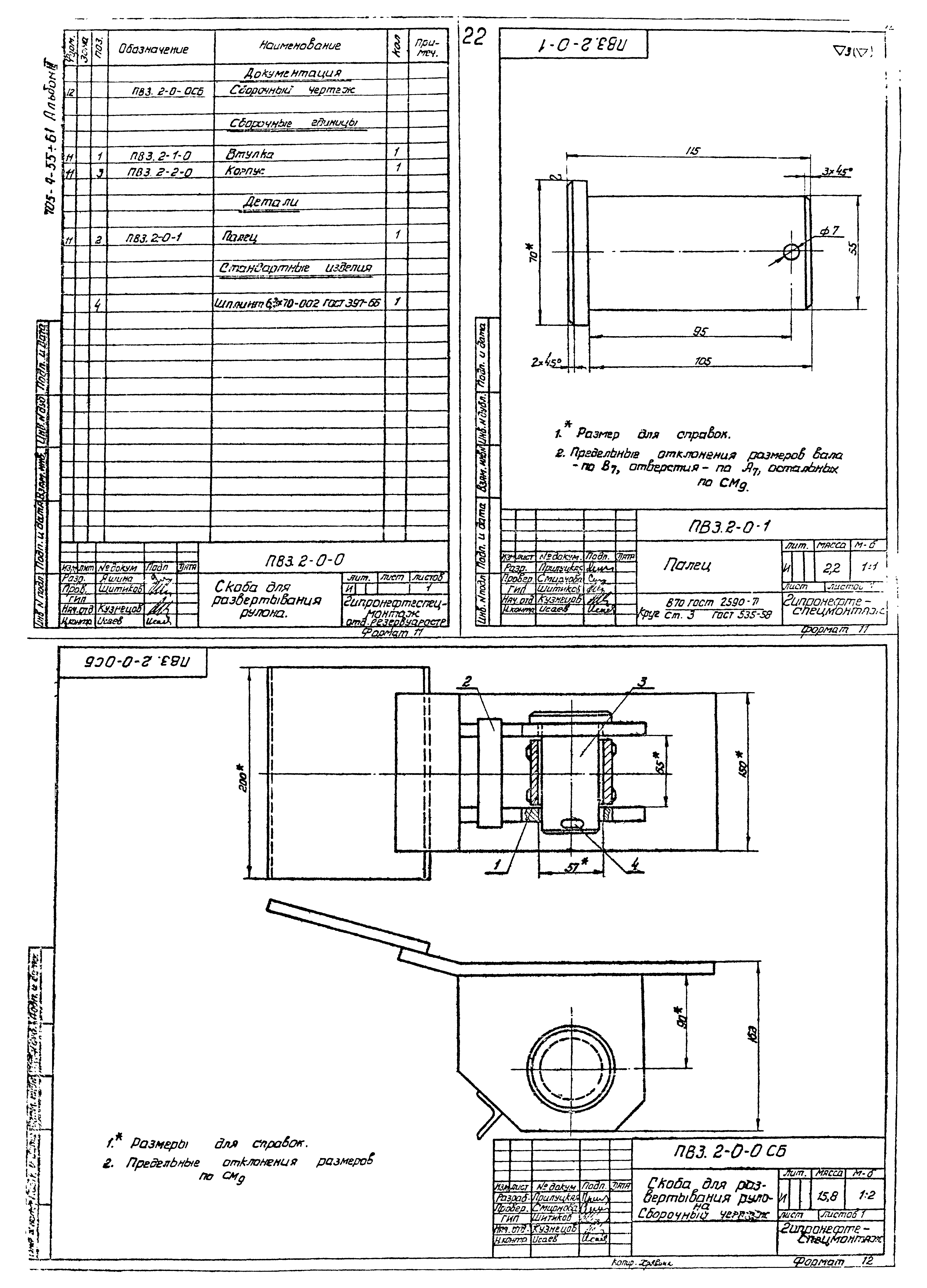

ПВ3.2-0-0 Скоба для развертывания рулона
ПВ3.2-0-0СБ Скоба для развертывания рулона. Сборочный чертеж
ПВ3.2-0-1 Палец

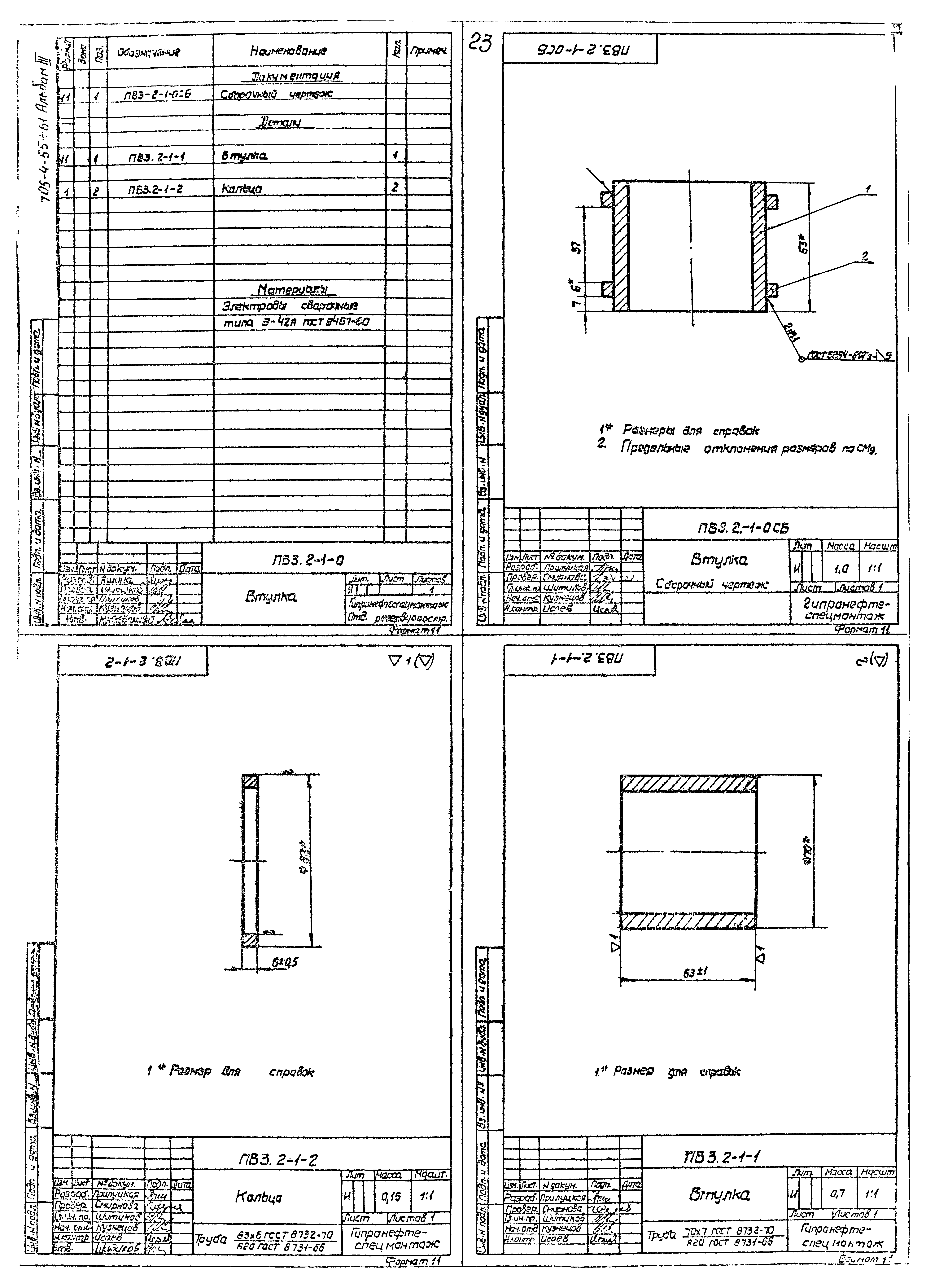

ПВ3.2-1-0 Втулка
ПВ3.2-1-0СБ Втулка. Сборочный чертеж
ПВ3.2-1-2 Кольцо
ПВ3.2-1-1 Втулка

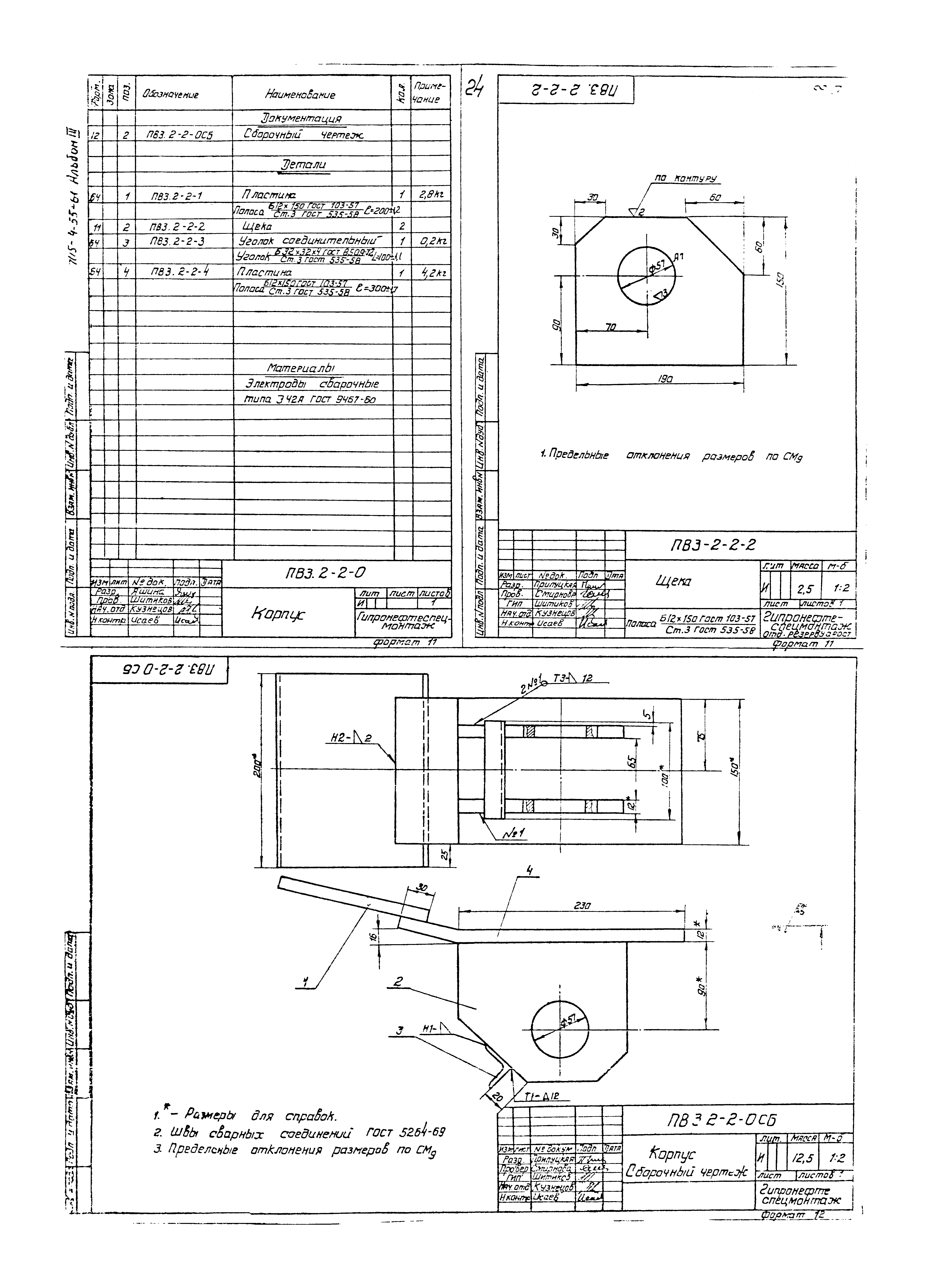

ПВ3.2-2-0 Корпус
ПВ3.2-2-0СБ Корпус. Сборочный чертеж

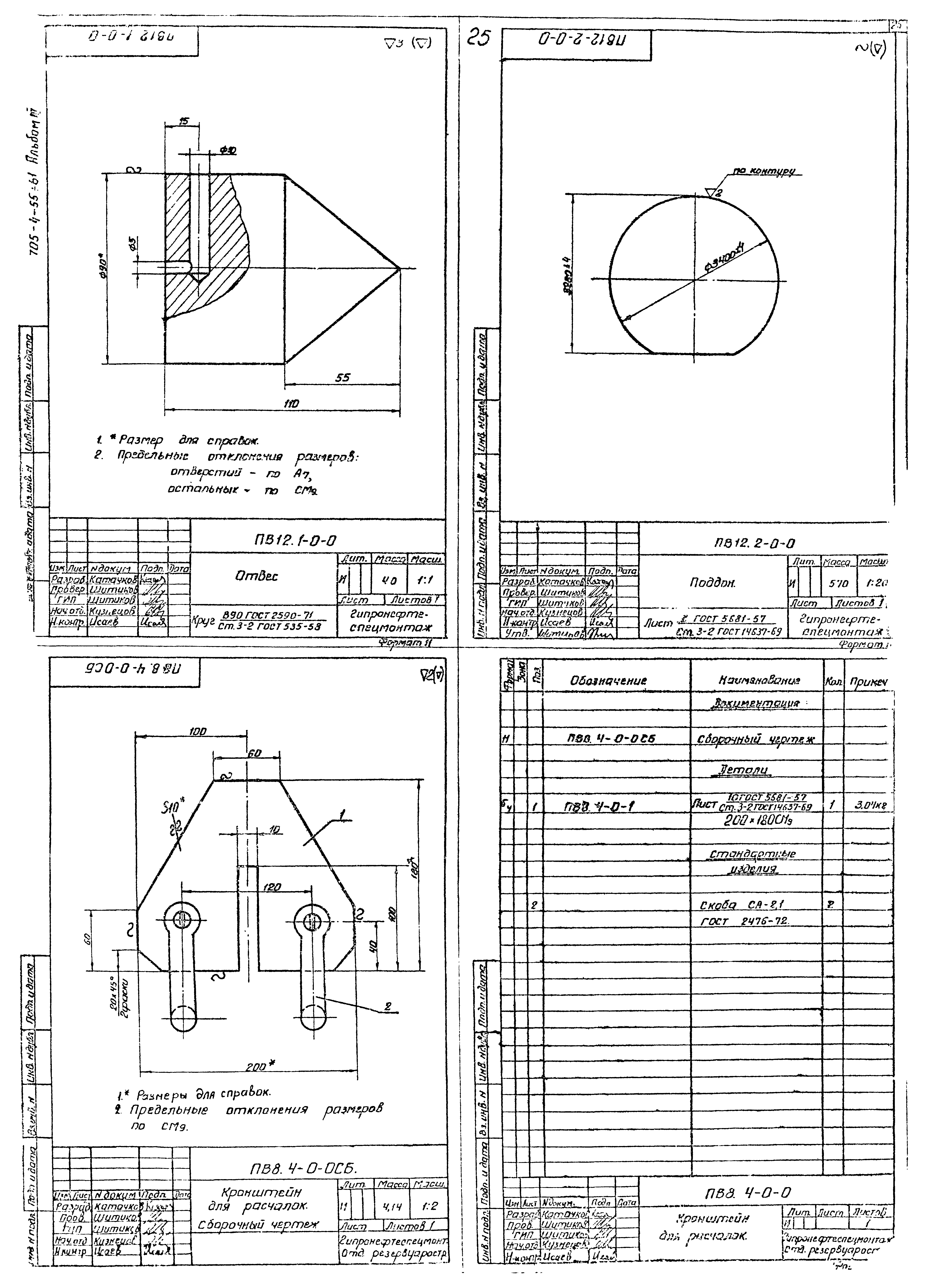

ПВ8.4-0-0 Кронштейн для расчалок
ПВ8.4-0-0СБ Кронштейн для расчалок. Сборочный чертеж
ПВ3.2-2-2 Щека
ПВ12.1-0-0 Отвес
ПВ12.2-0-0 Поддон

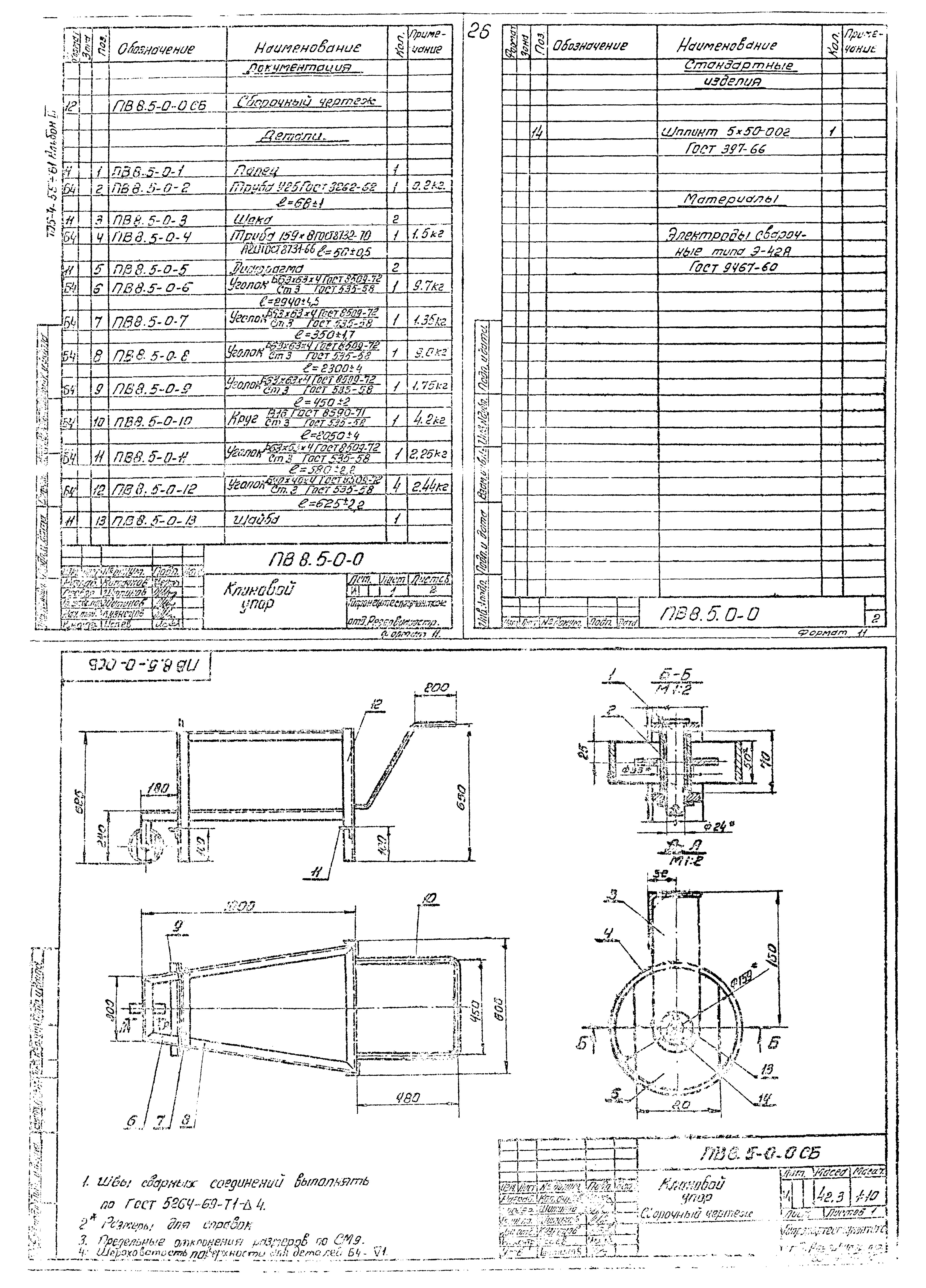

ПВ8.5-0-0 Клиновый упор
ПВ8.5-0-0СБ Клиновый упор. Сборочный чертеж

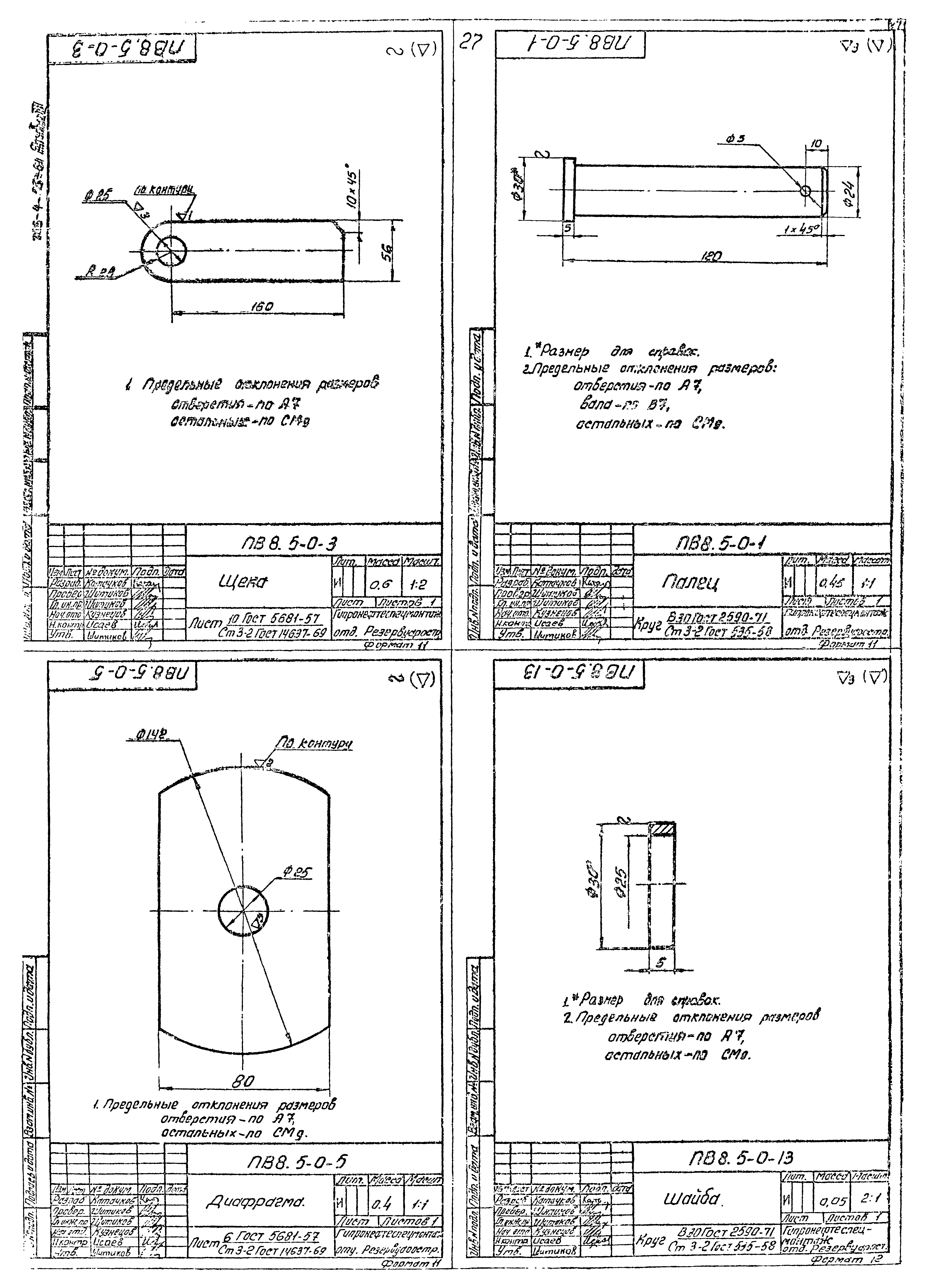

ПВ8.5-0-3 Щека
ПВ8.5-0-1 Палец
ПВ8.5-0-5 Диафрагма
ПВ8.5-0-13 Шайба

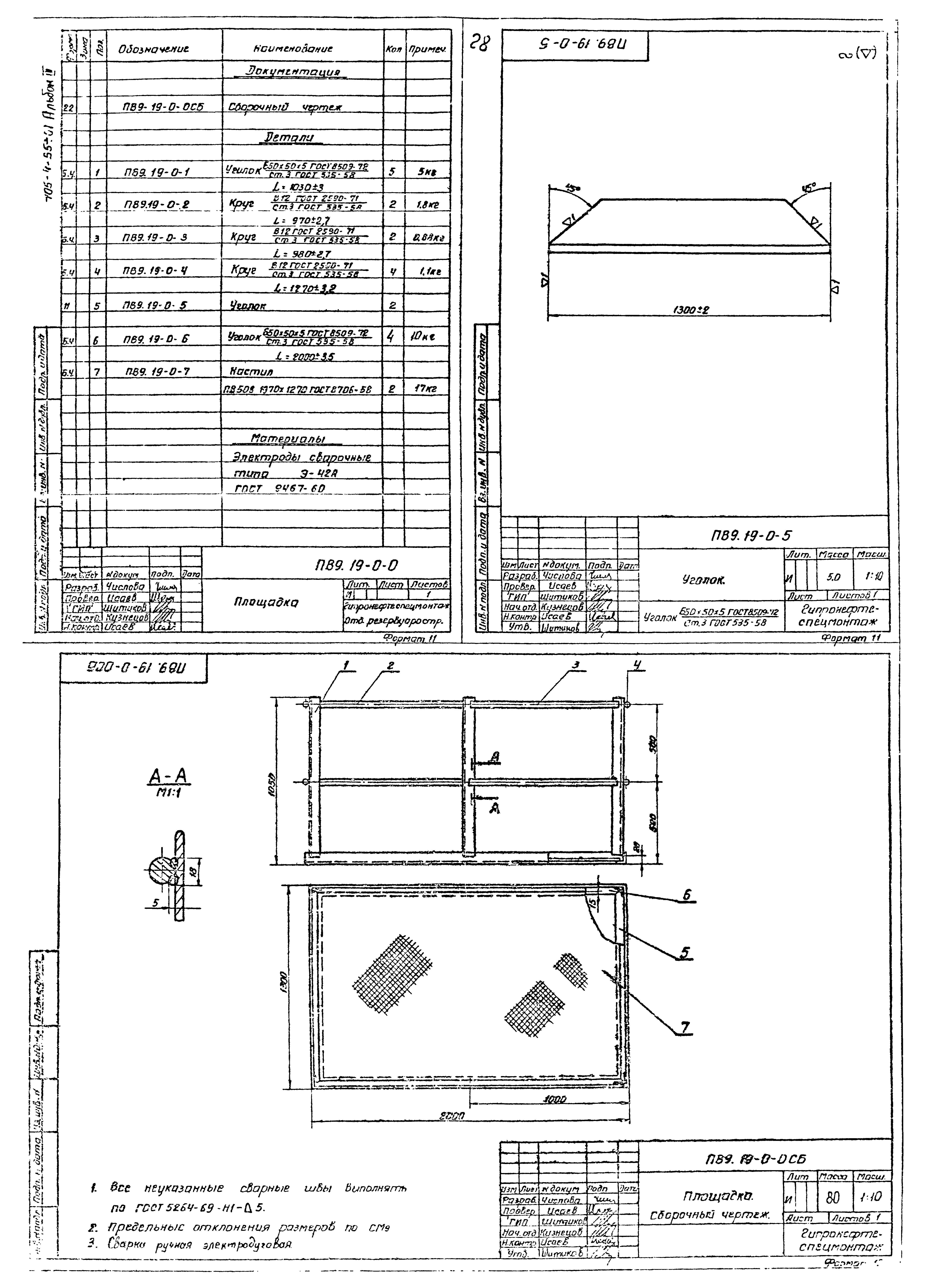

ПВ9.19-0-0 Площадка
ПВ9.19-0-0СБ Площадка. Сборочный чертеж
ПВ9.19-0-5 Уголок

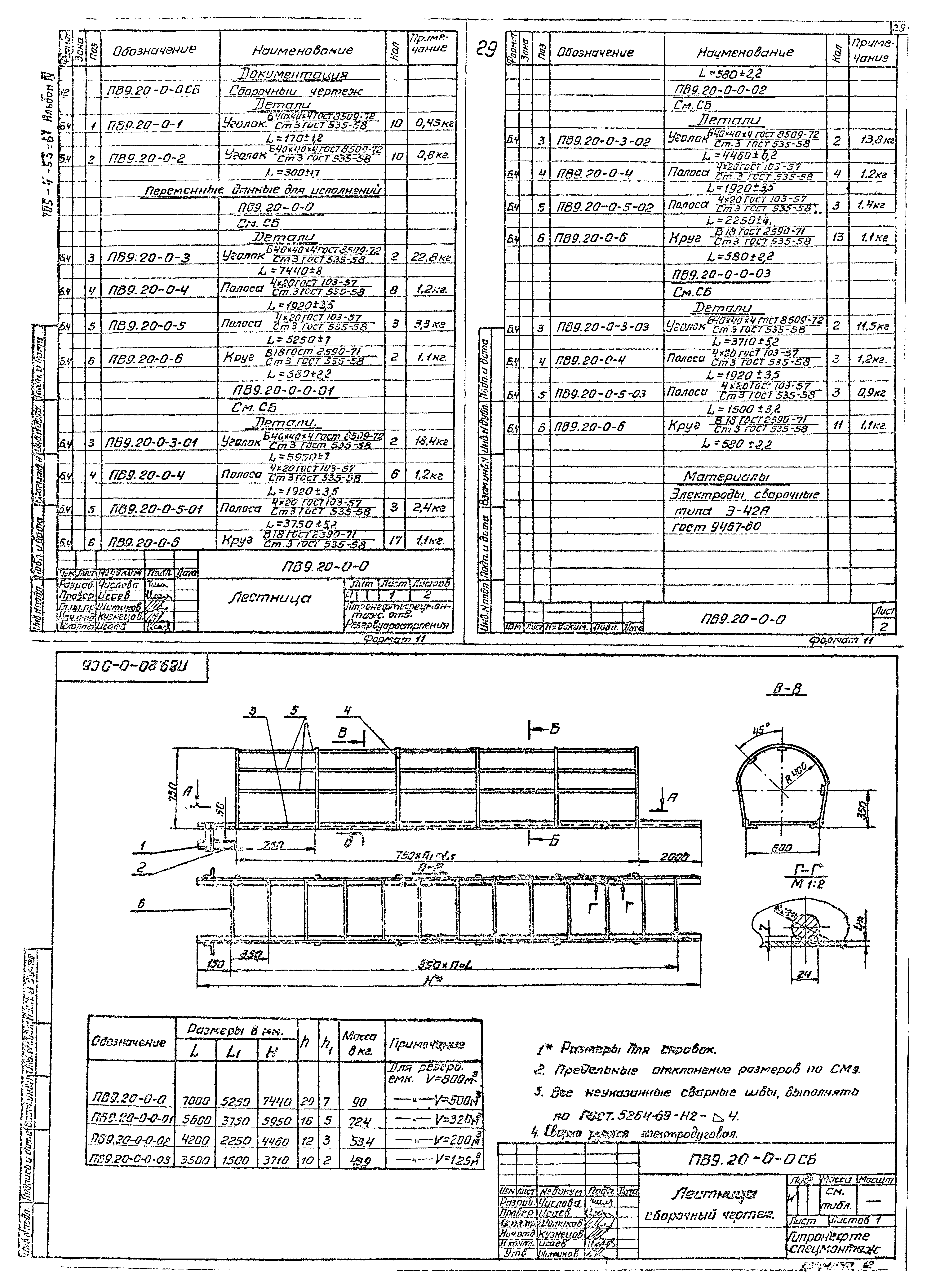

ПВ9.20-0-0 Лестница
ПВ9.20-0-0СБ Лестница. Сборочный чертеж

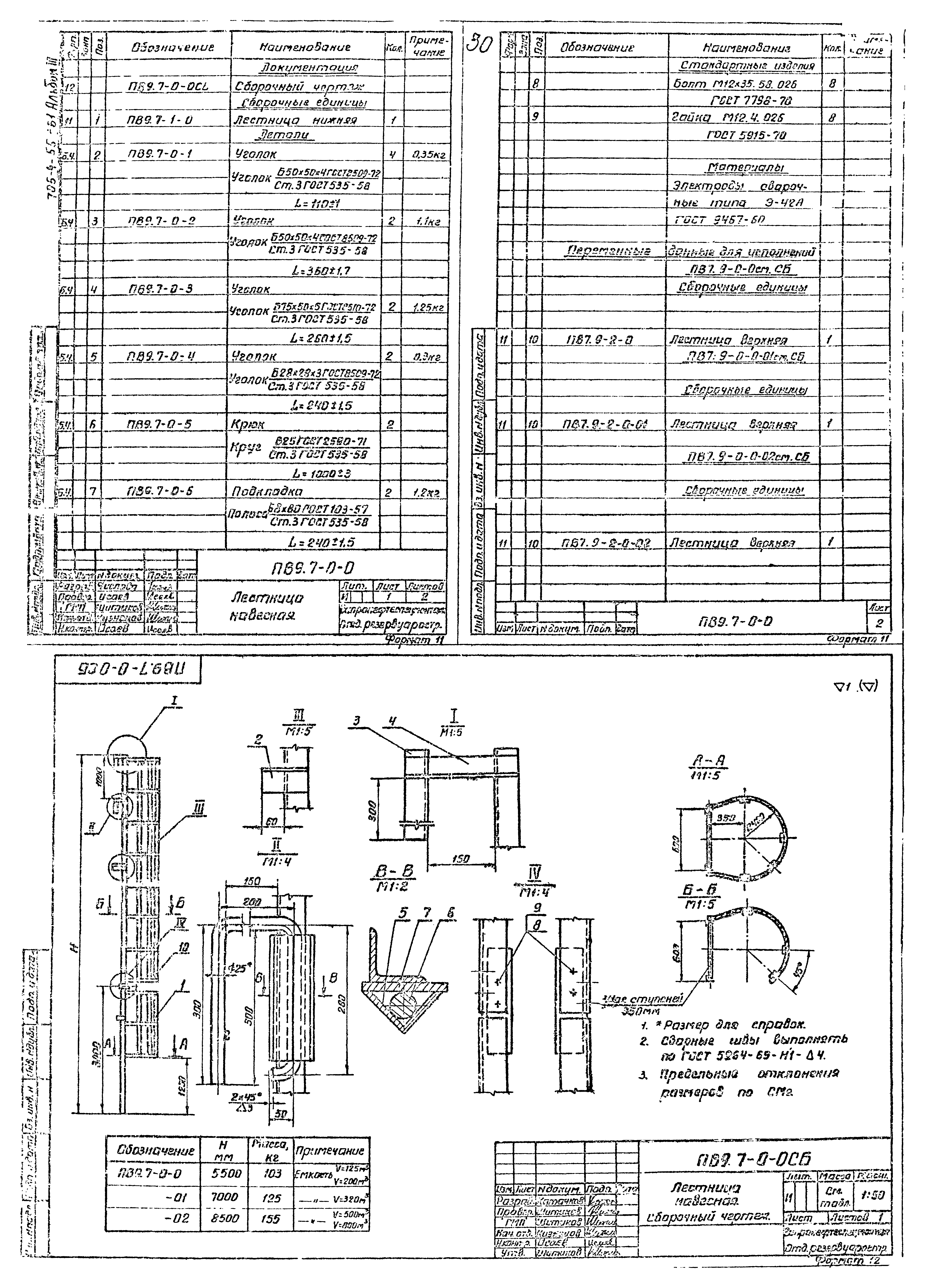

ПВ9.7-0-0 Лестница навесная
ПВ9.7-0-0СБ Лестница навесная. Сборочный чертеж

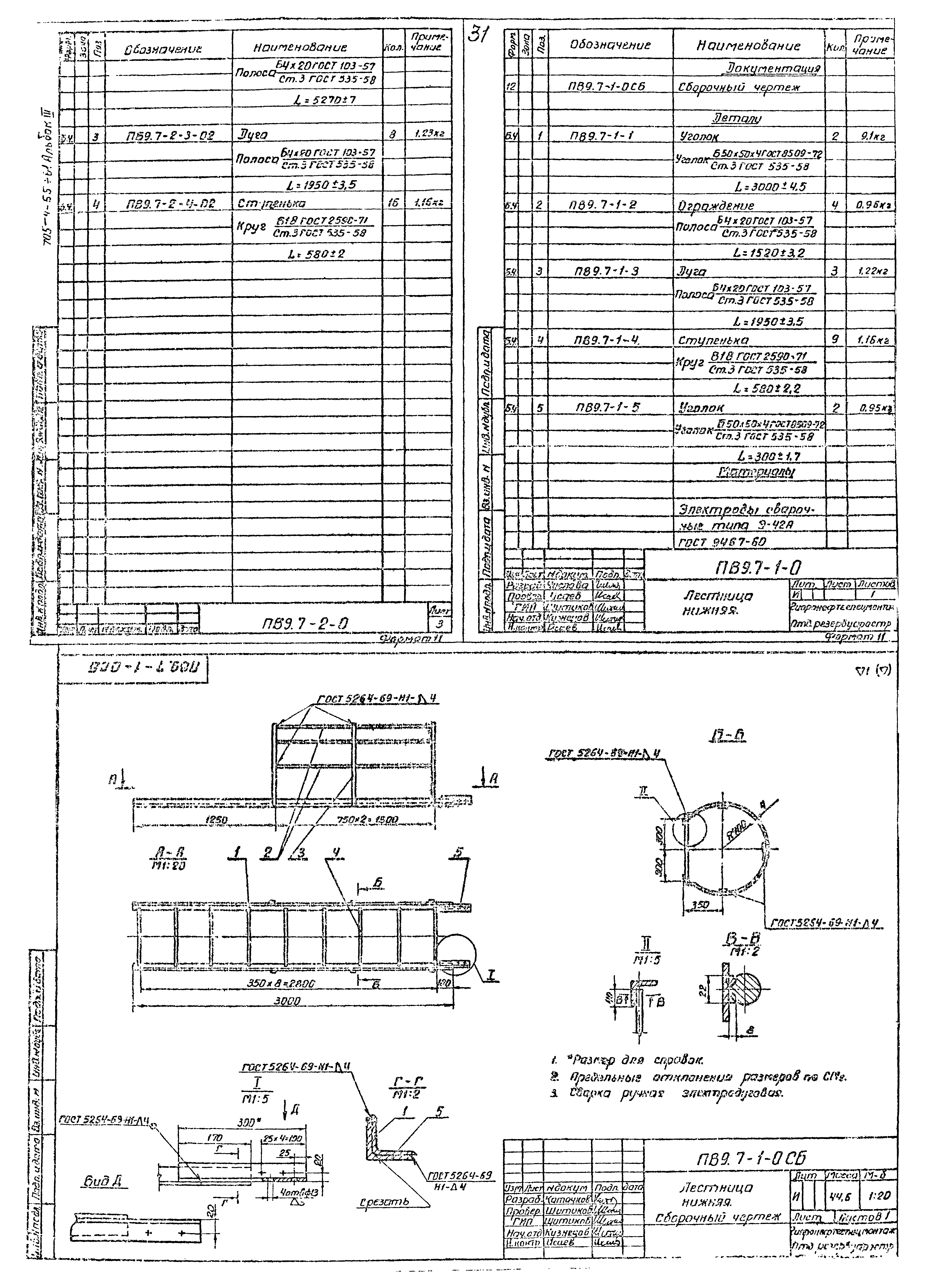

ПВ9.7-1-0 Лестница нижняя
ПВ9.7-1-0СБ Лестница нижняя. Сборочный чертеж
ПВ9.7-2-0 Лестница верхняя

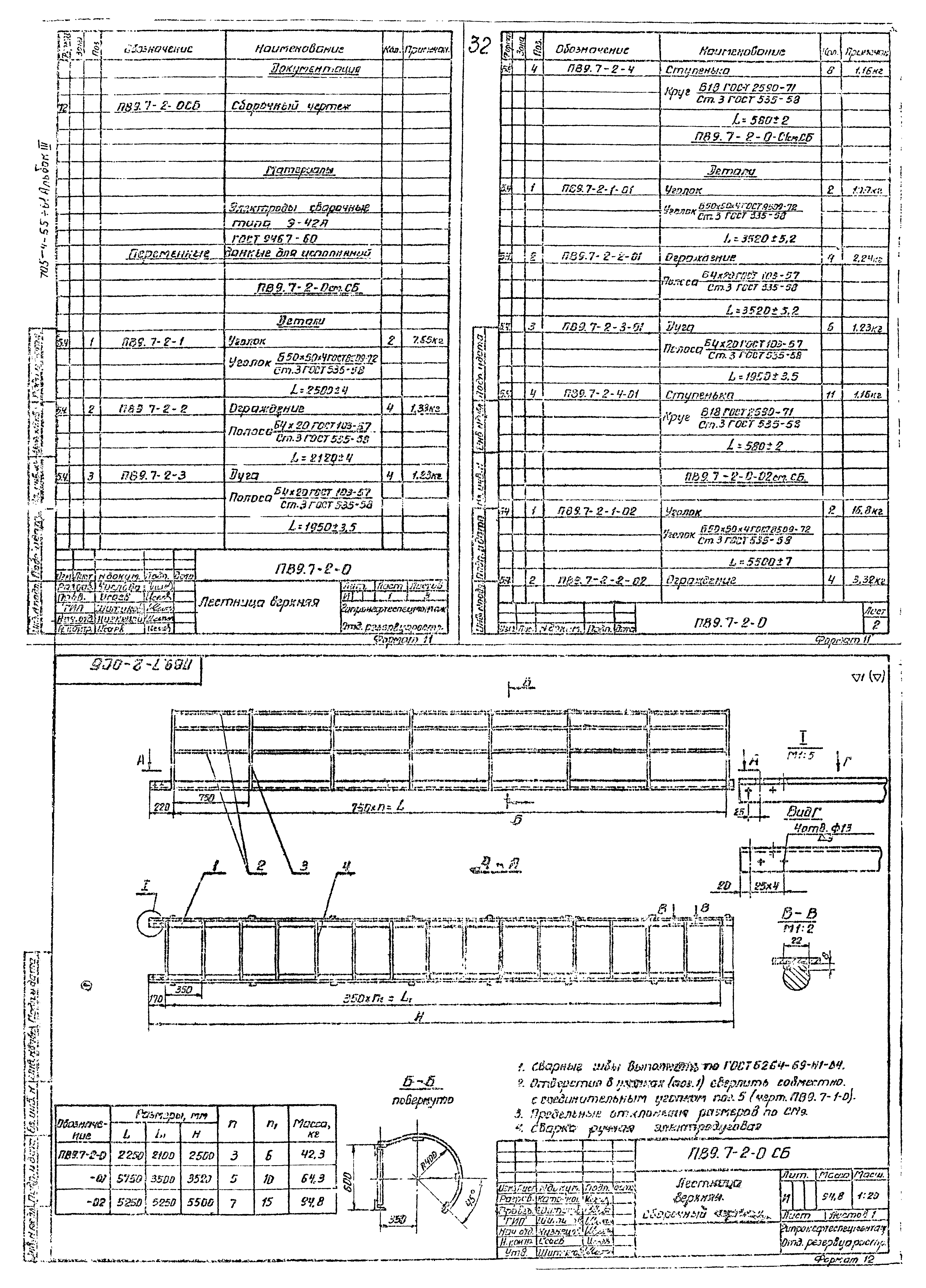

ПВ9.7-2-0СБ Лестница верхняя. Сборочный чертеж

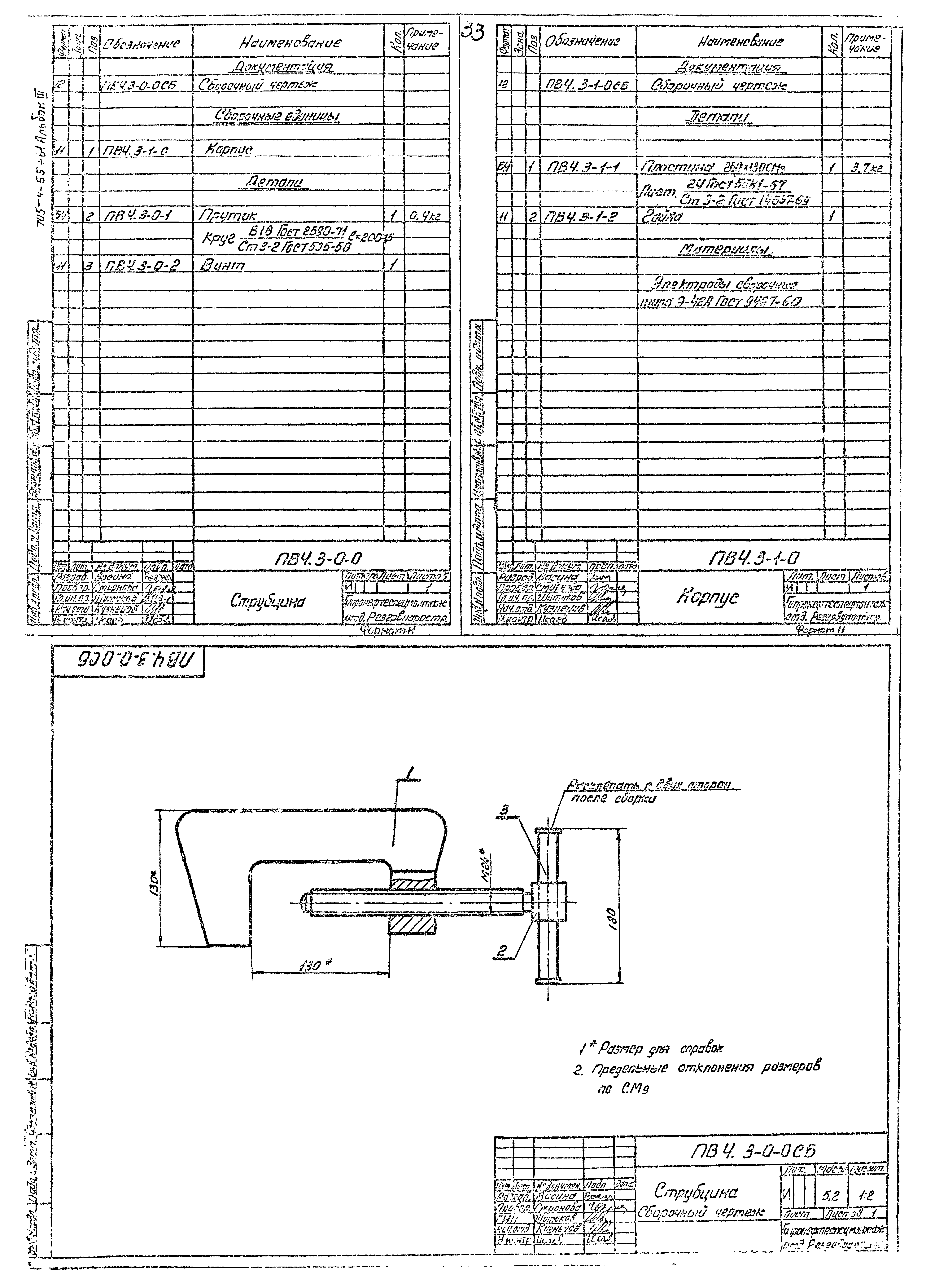

ПВ4.3-0-0 Струбцина
ПВ4.3-0-0СБ Струбцина. Сборочный чертеж

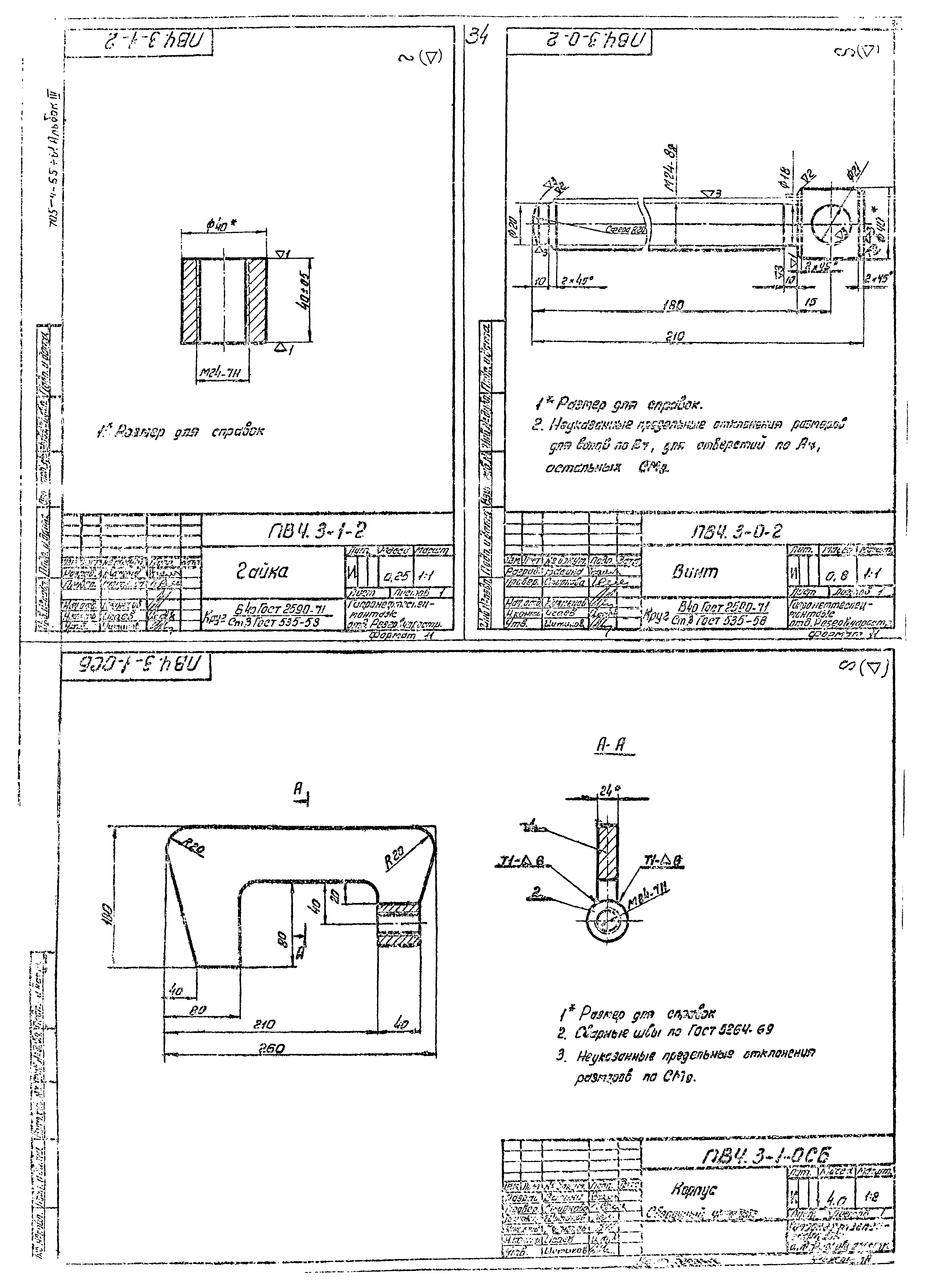

ПВ4.3-1-0 Корпус
ПВ4.3-1-0СБ Корпус. Сборочный чертеж
ПВ4.3-1-2 Гайка

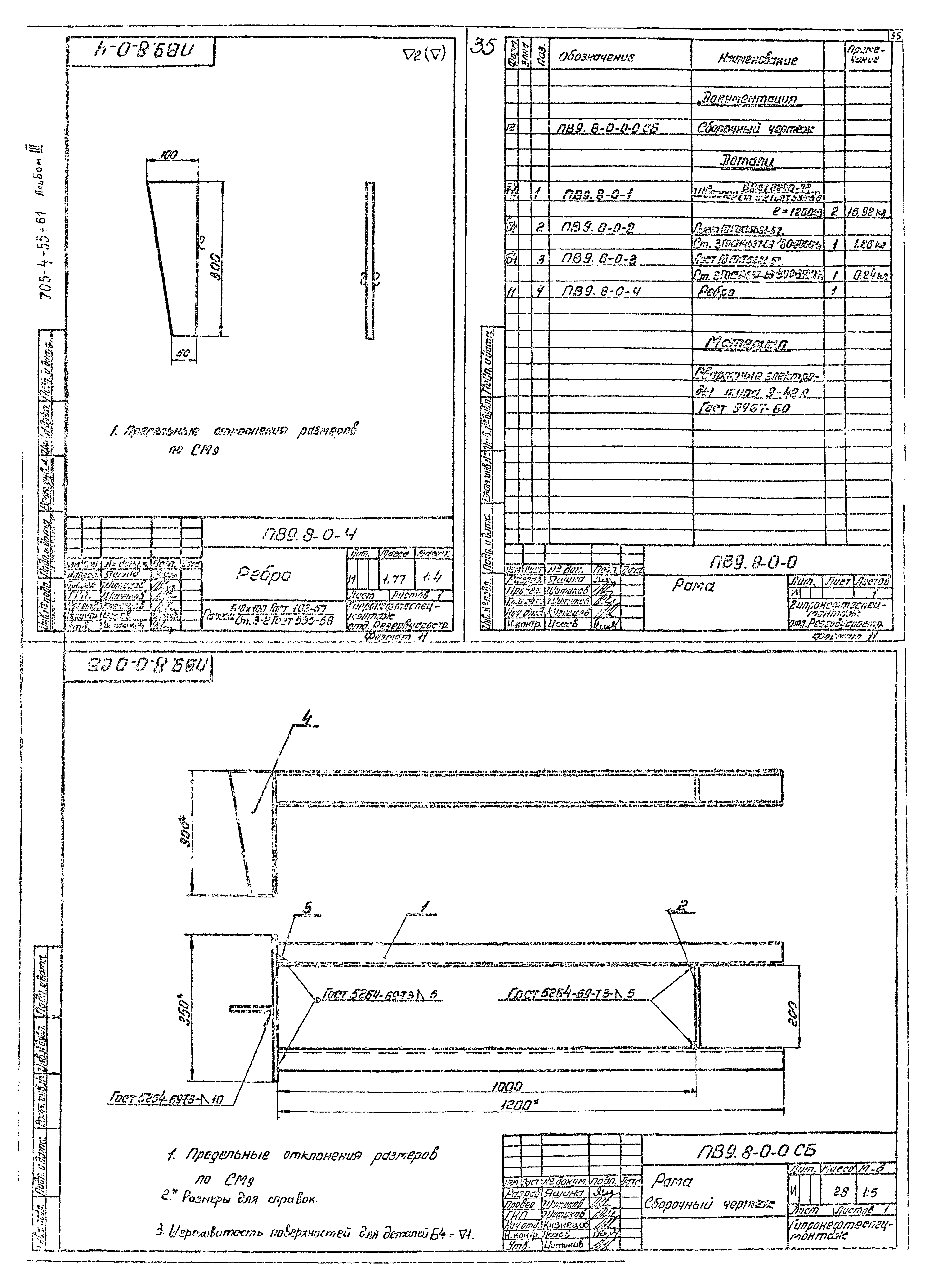

ПВ9.8-0-0 Рама
ПВ9.8-0-0СБ Рама. Сборочный чертеж
ПВ9.8-0-4 Ребро

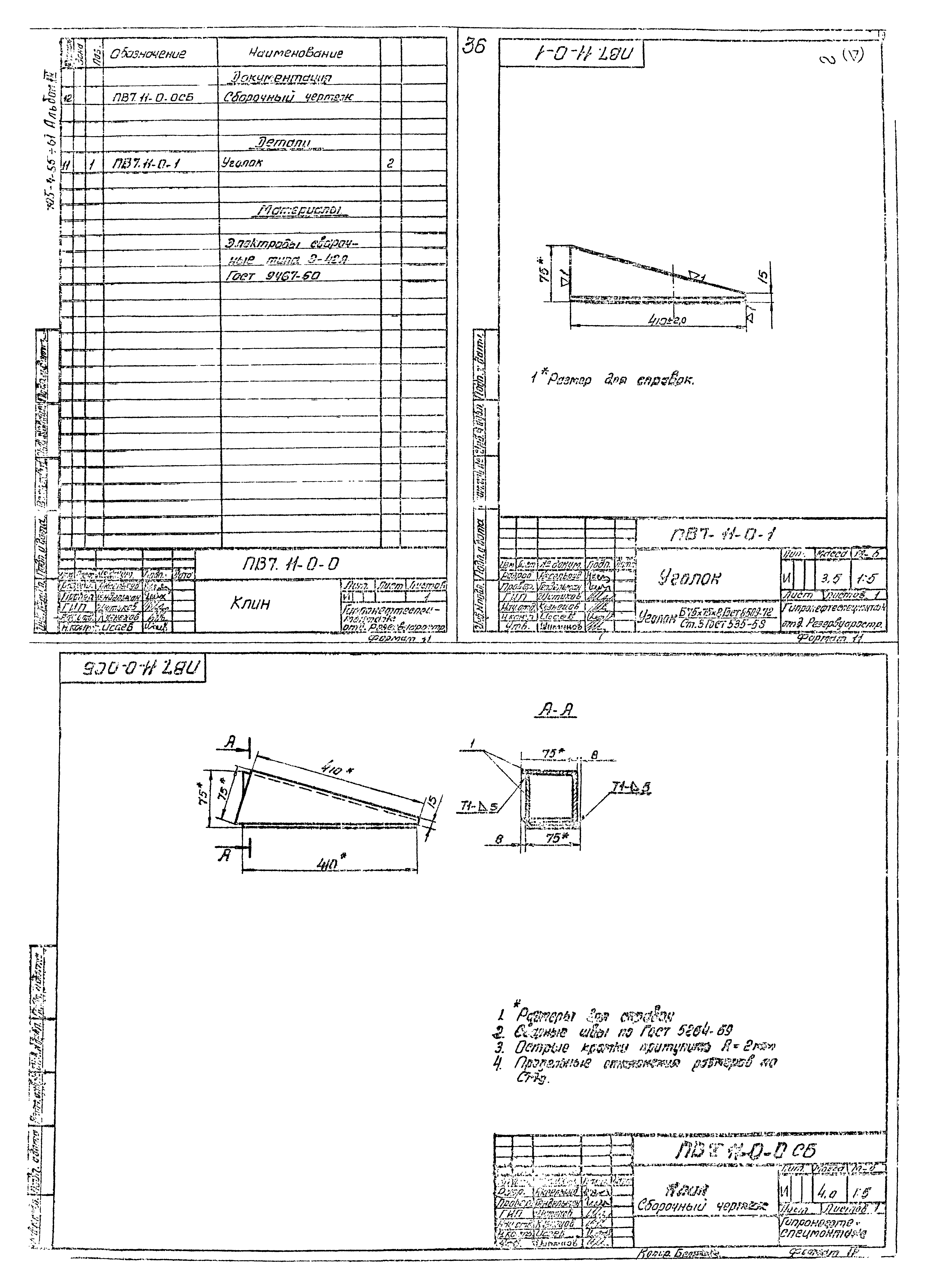

ПВ7.11-0-0 Клин
ПВ7.11-0-0СБ Клин. Сборочный чертеж
ПВ7.11-0-1 Уголок

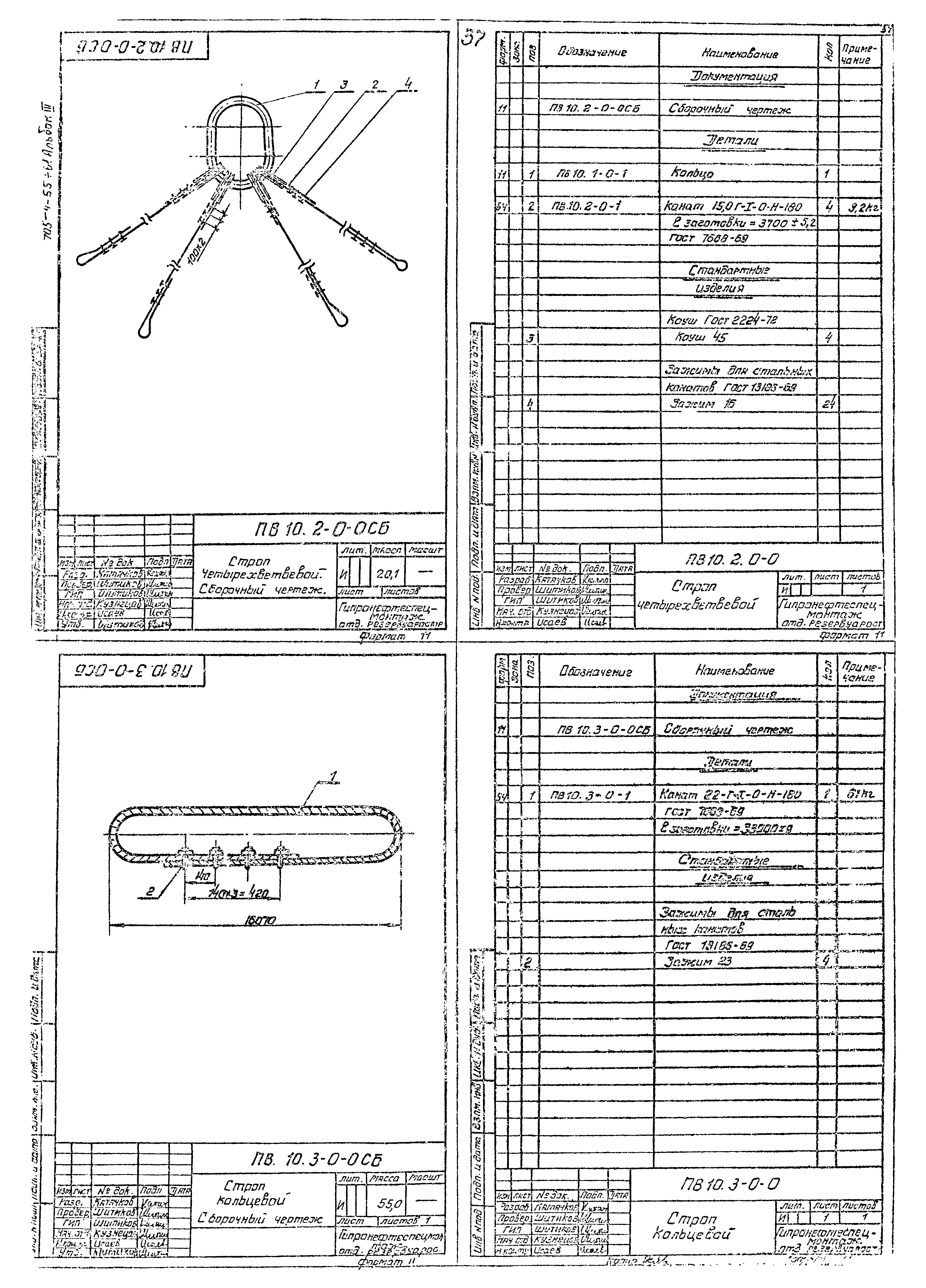

ПВ10.2-0-0 Строп четырехветвевой
ПВ10.2-0-0СБ Строп четырехветвевой. Сборочный чертеж
ПВ10.3-0-0 Строп кольцевой
ПВ10.3-0-0СБ Строп кольцевой. Сборочный чертеж

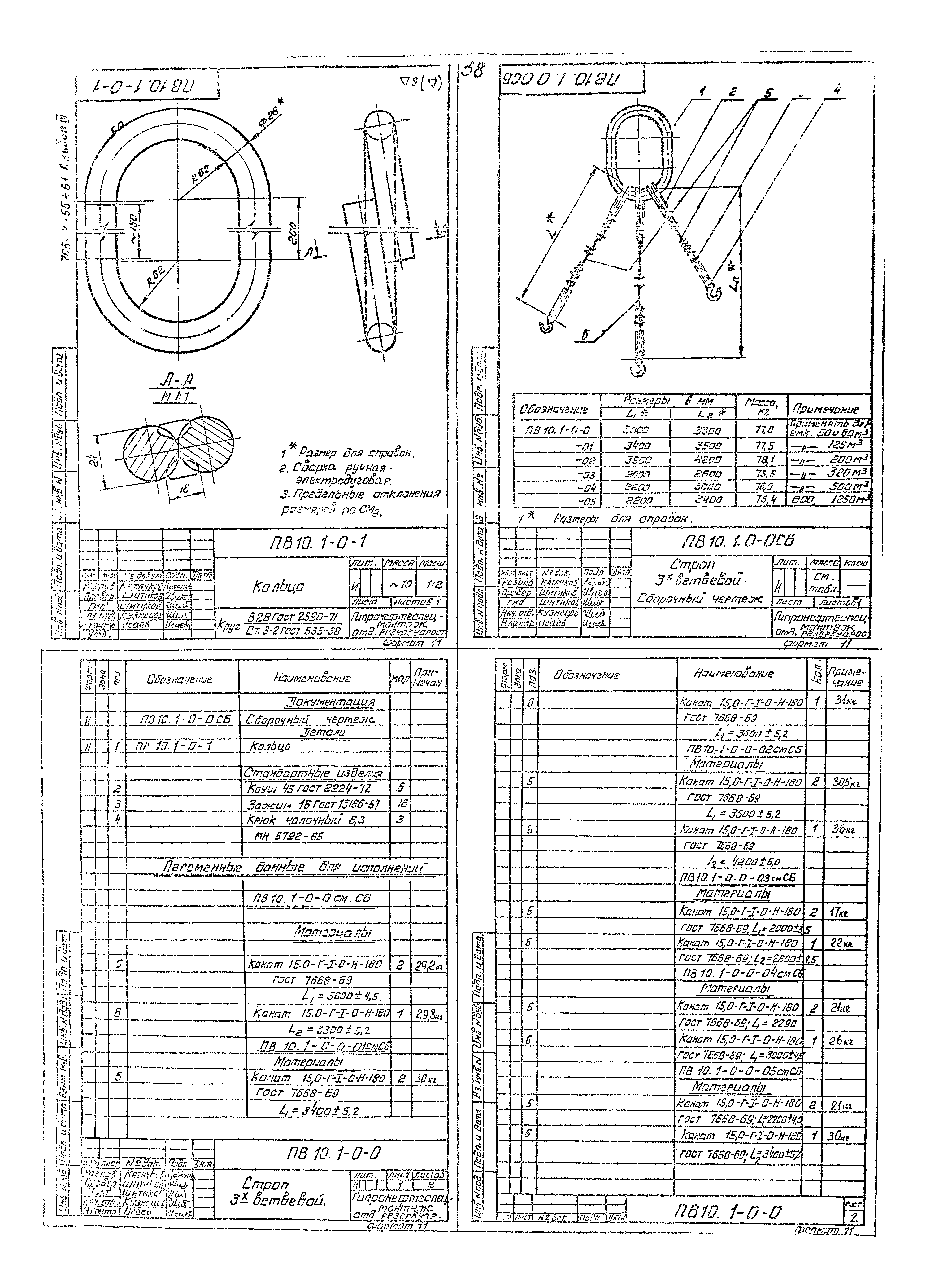

ПВ10.1-0-0 Строп трехветвевой
ПВ10.1-0-0СБ Строп трехветвевой. Сборочный чертеж
ПВ10.1-0-1 Кольцо

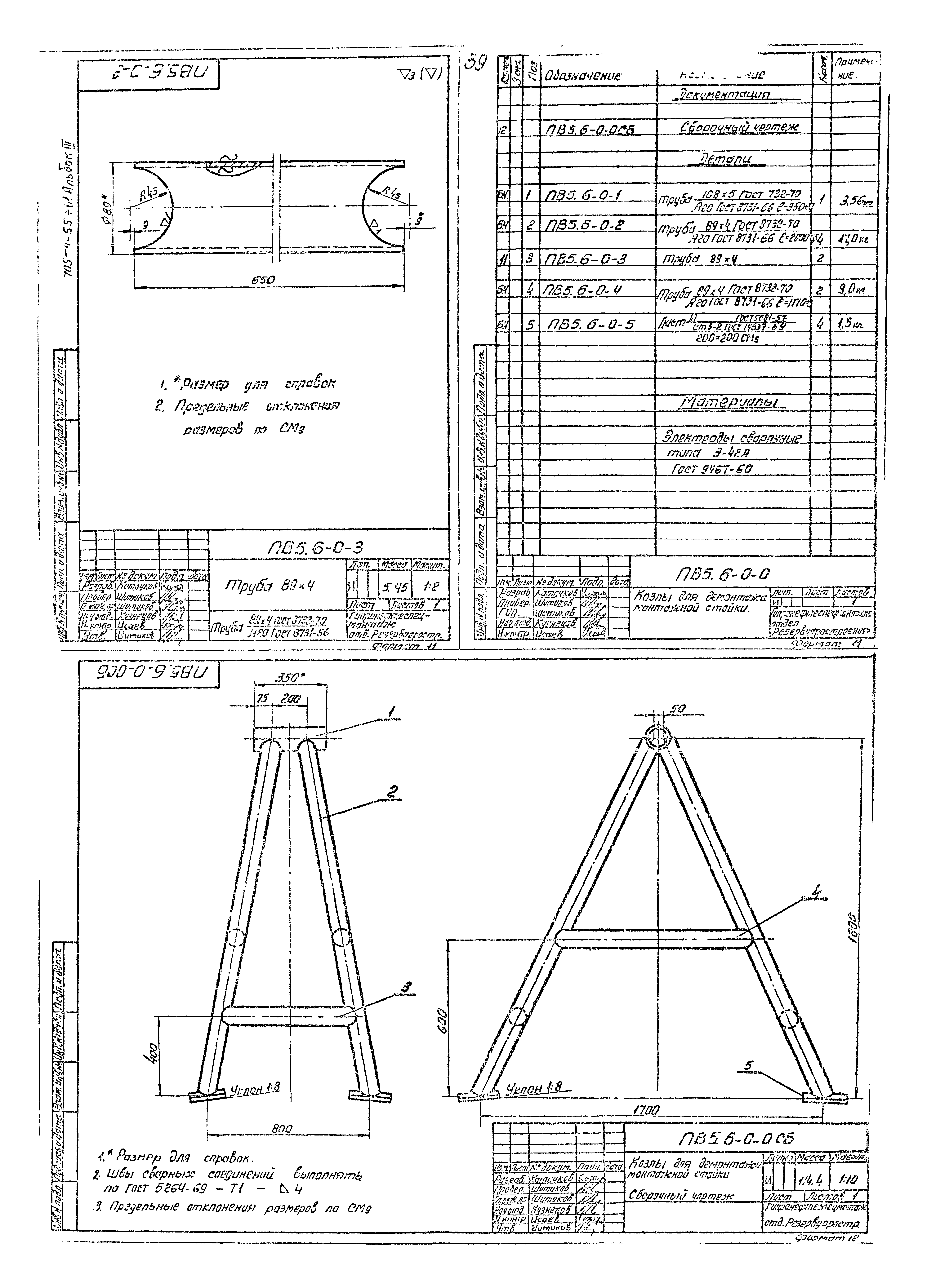

ПВ5.6-0-0 Козлы для демонтажа монтажной стойки
ПВ5.6-0-0СБ Козлы для демонтажа монтажной стойки. Сборочный чертеж
ПВ5.6-0-3 Труба

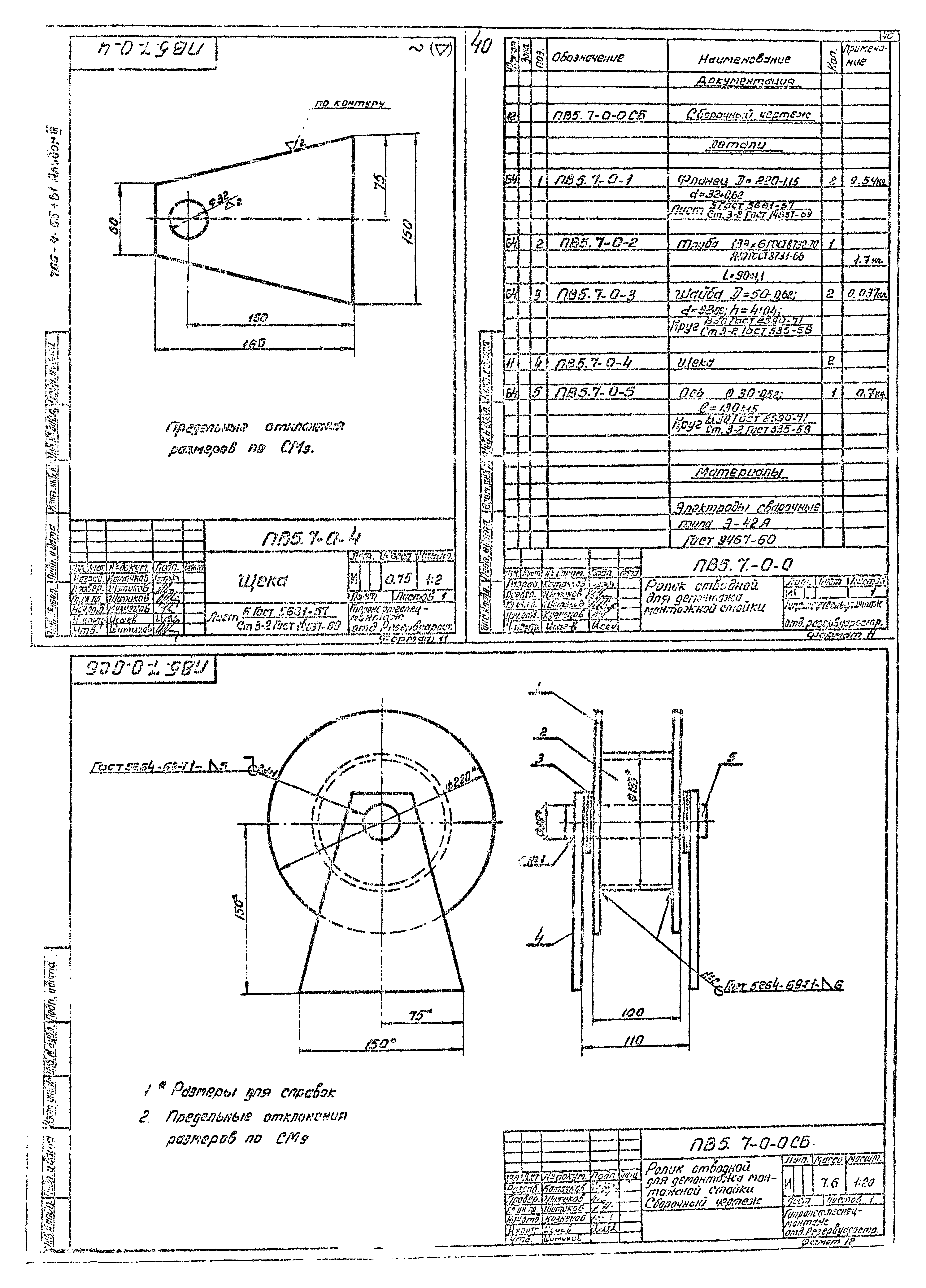

ПВ5.7-0-0 Ролик отводной для демонтажа монтажной стойки
ПВ5.7-0-0СБ Ролик отводной для демонтажа монтажной стойки. Сборочный чертеж
ПВ5.7-0-4 Щека

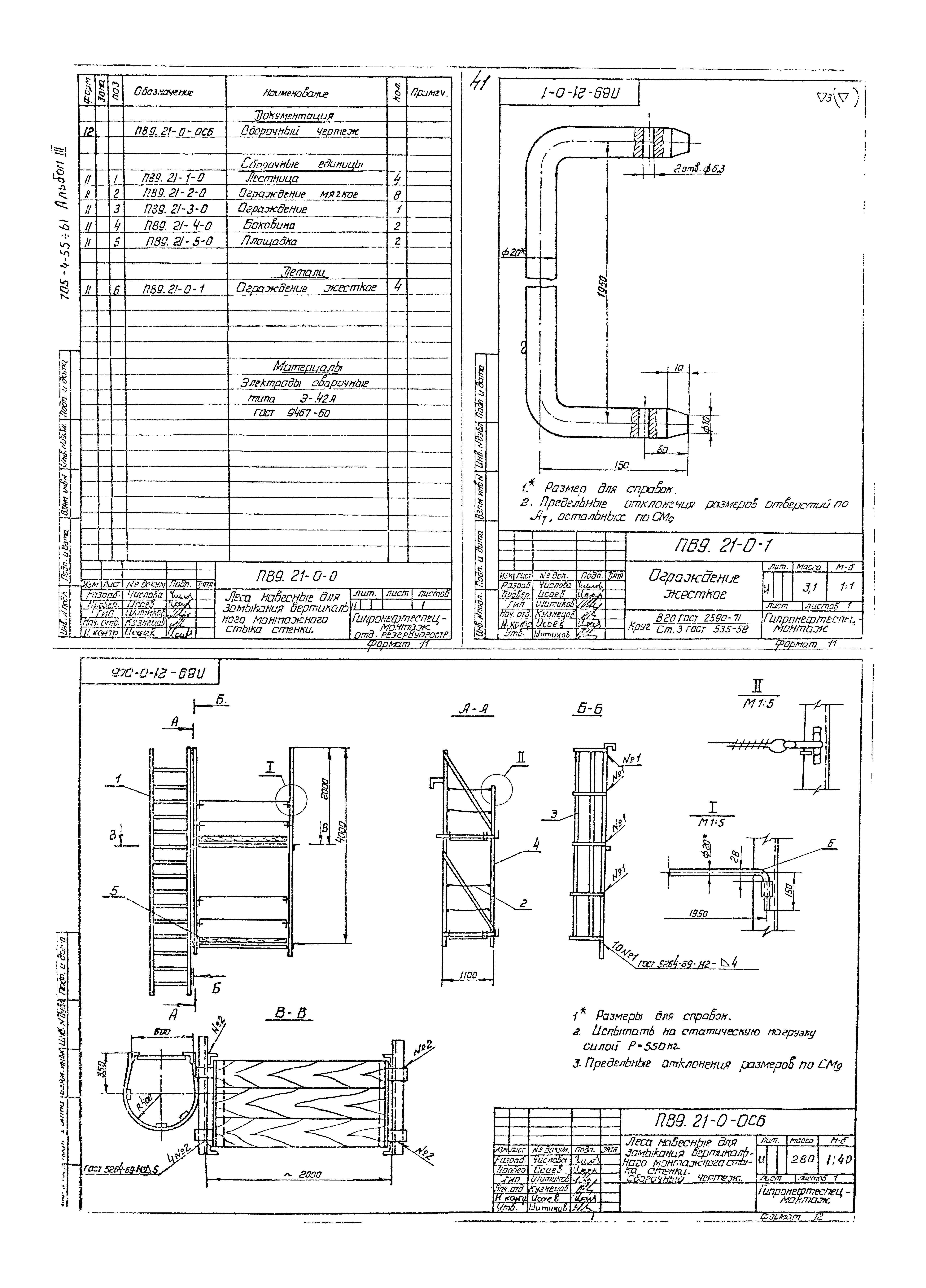

ПВ9.21-0-0 Леса навесные для замыкания вертикального монтажного стыка стенки
ПВ9.21-0-0СБ Леса навесные для замыкания вертикального монтажного стыка стенки. Сборочный чертеж
ПВ9.21-0-1 Ограждение жесткое

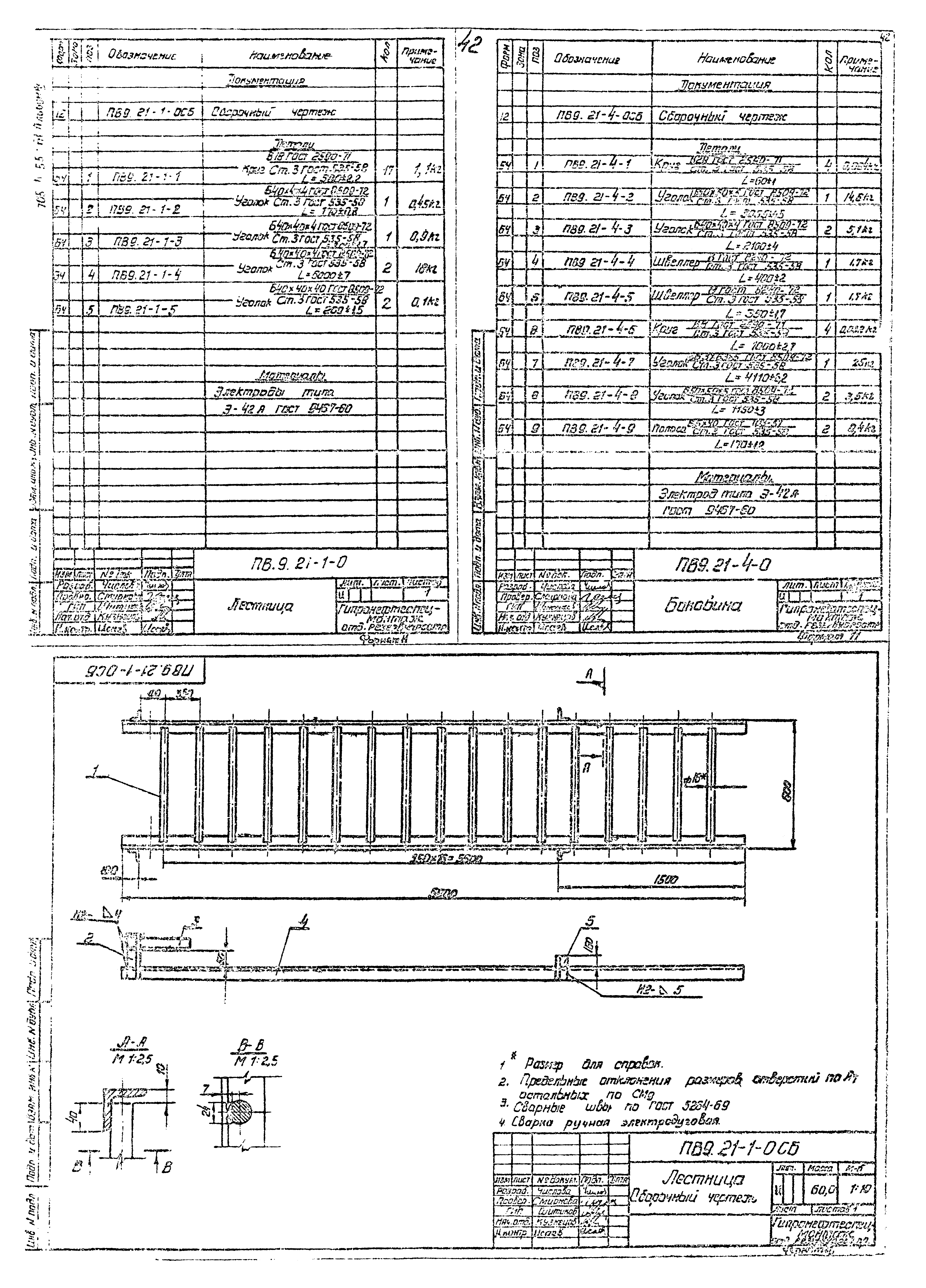

ПВ9.21-1-0 Лестница
ПВ9.21-1-0СБ Лестница. Сборочный чертеж
ПВ9.21-4-0 Боковина

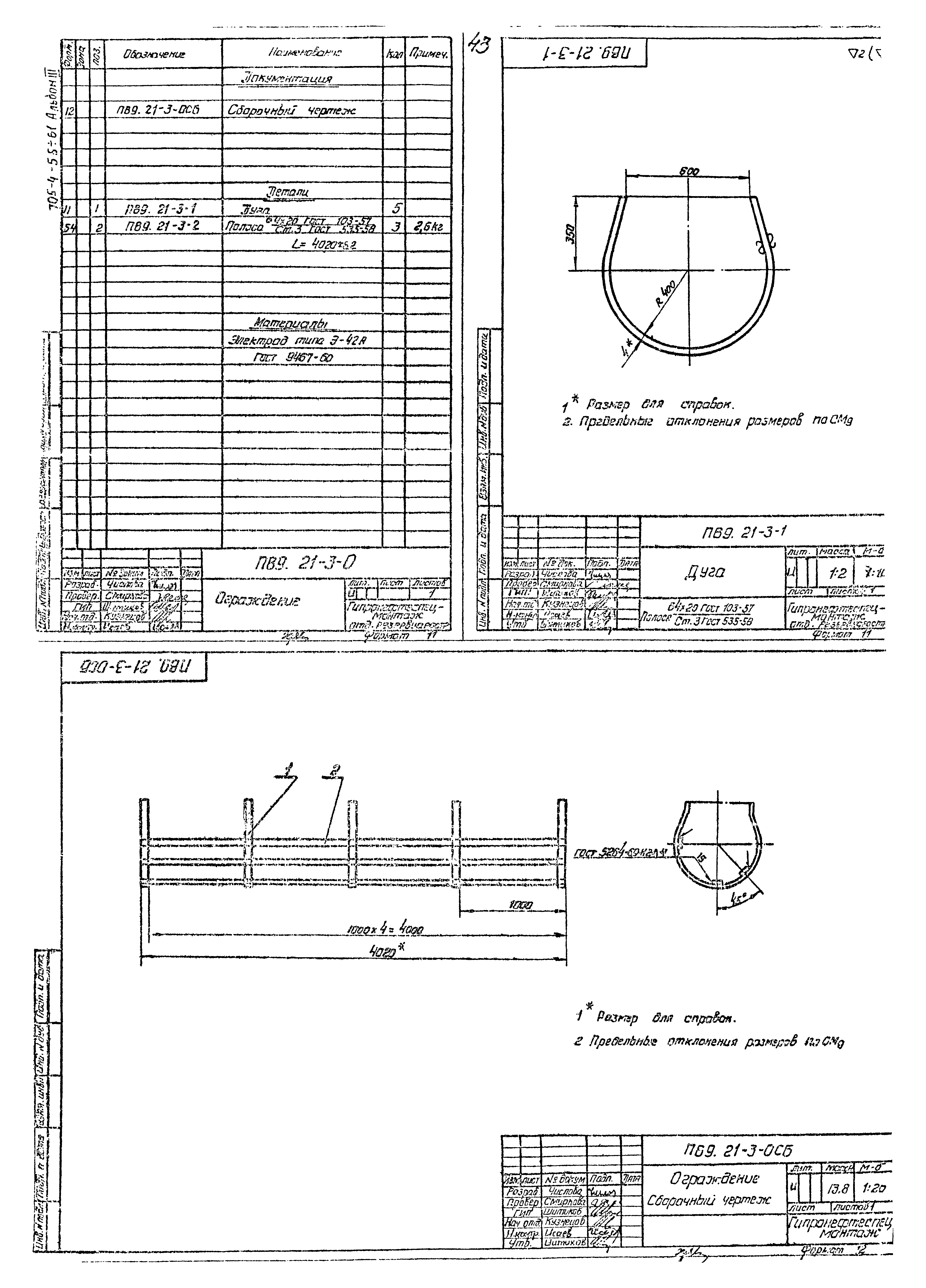

ПВ9.21-3-0 Ограждение
ПВ9.21-3-0СБ Ограждение. Сборочный чертеж
ПВ9.21-3-1 Дуга
ПВ9.21-4-0СБ Боковина. Сборочный чертеж

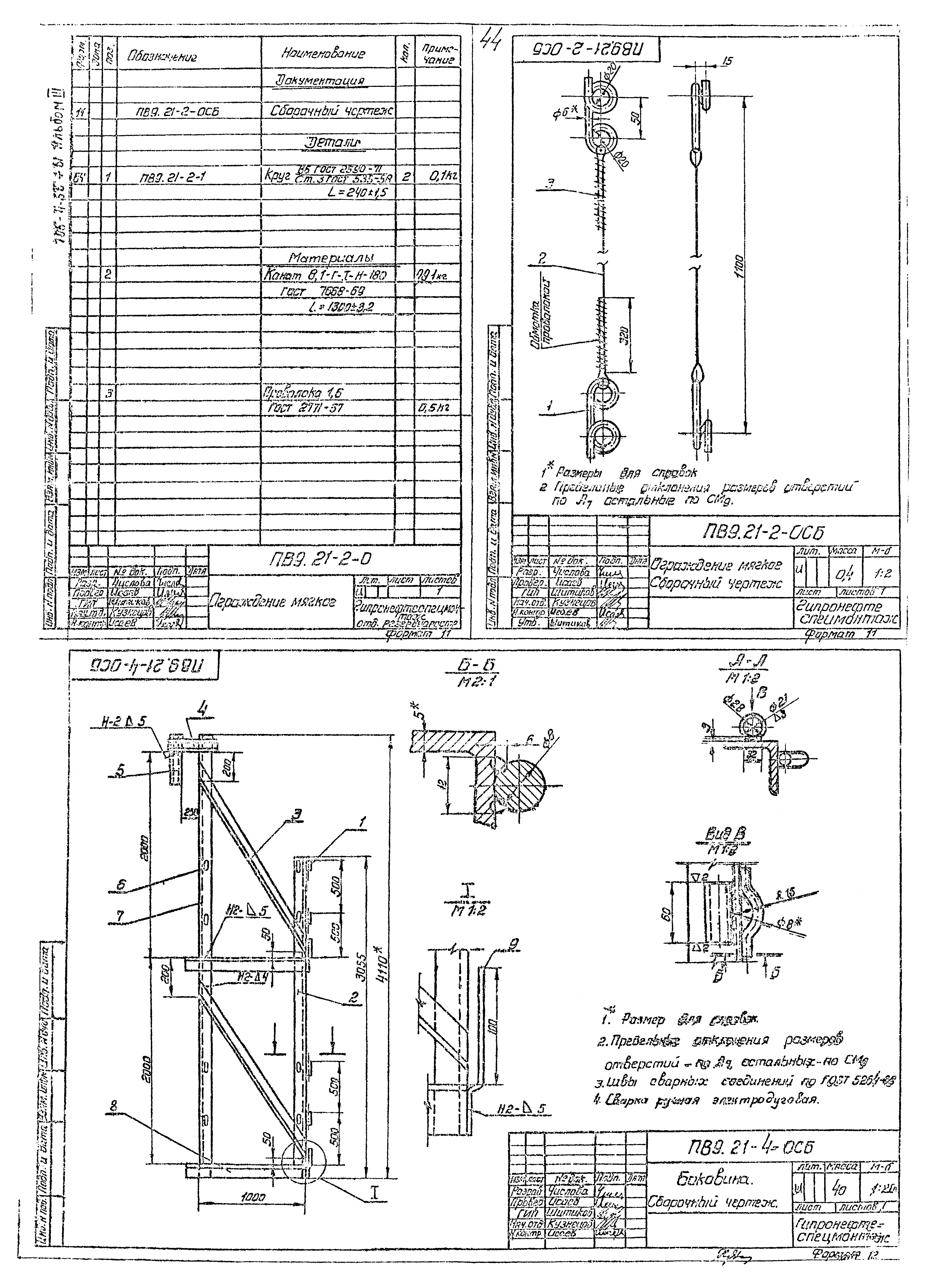

ПВ9.21-2-0 Ограждение мягкое
ПВ9.21-2-0СБ Ограждение мягкое. Сборочный чертеж

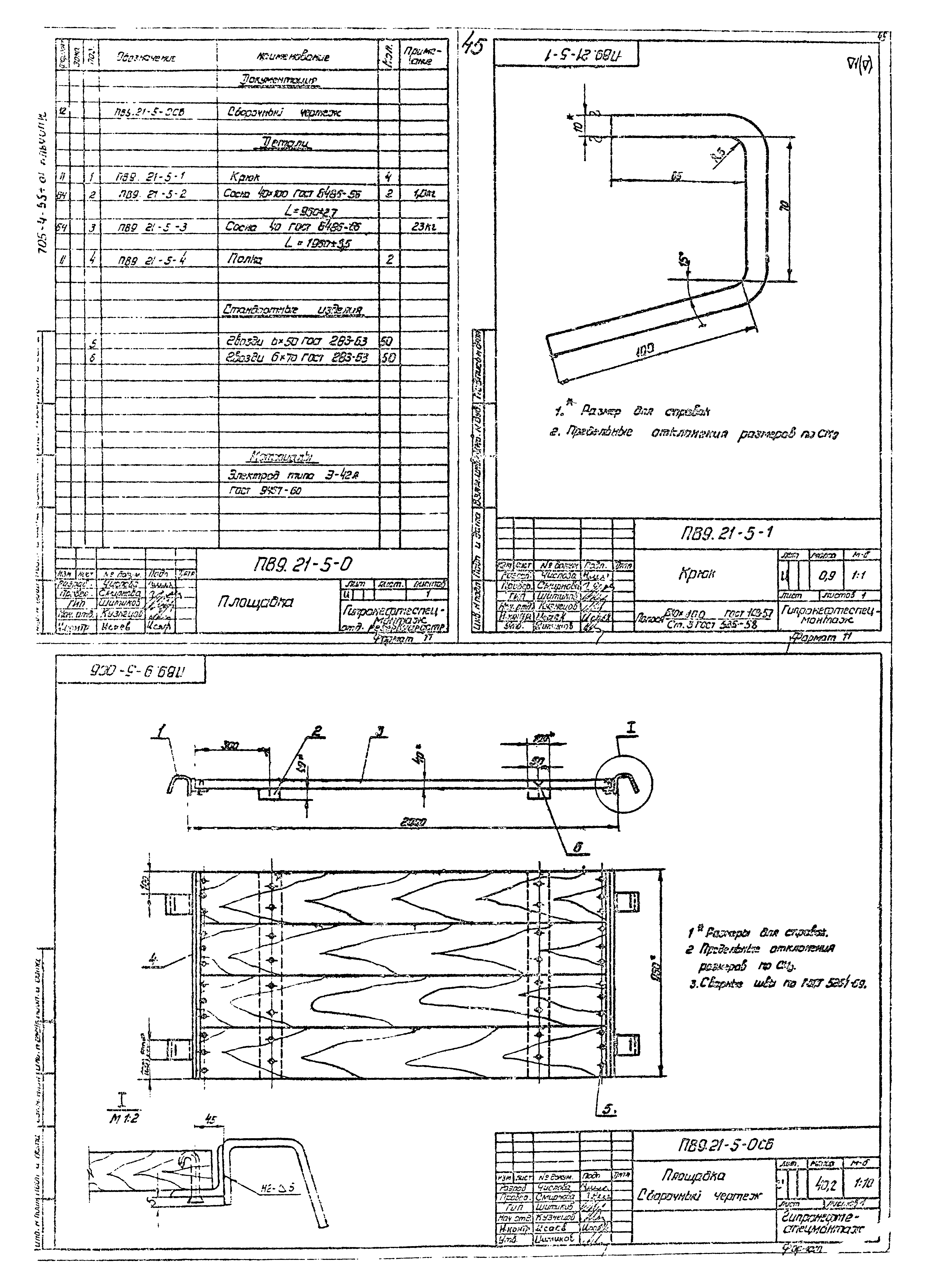

ПВ9.21-5-0 Площадка
ПВ9.21-5-0СБ Площадка. Сборочный чертеж
ПВ9.21-5-1 Крюк

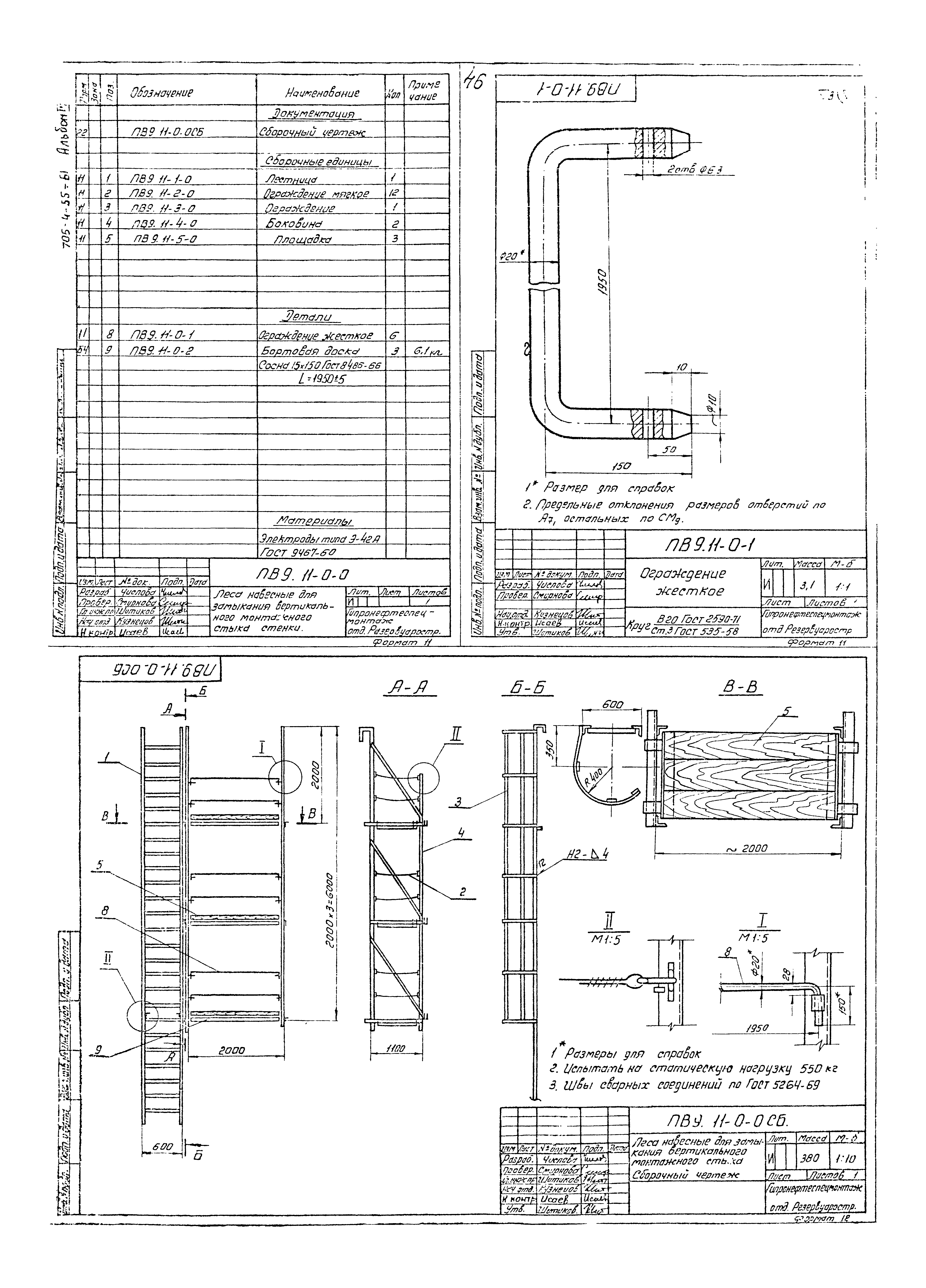

ПВ9.11-0-0 Леса навесные для замыкания вертикального монтажного стыка
ПВ9.11-0-0СБ Леса навесные для замыкания вертикального монтажного стыка. Сборочный чертеж
ПВ9.11-0-1 Ограждение жесткое

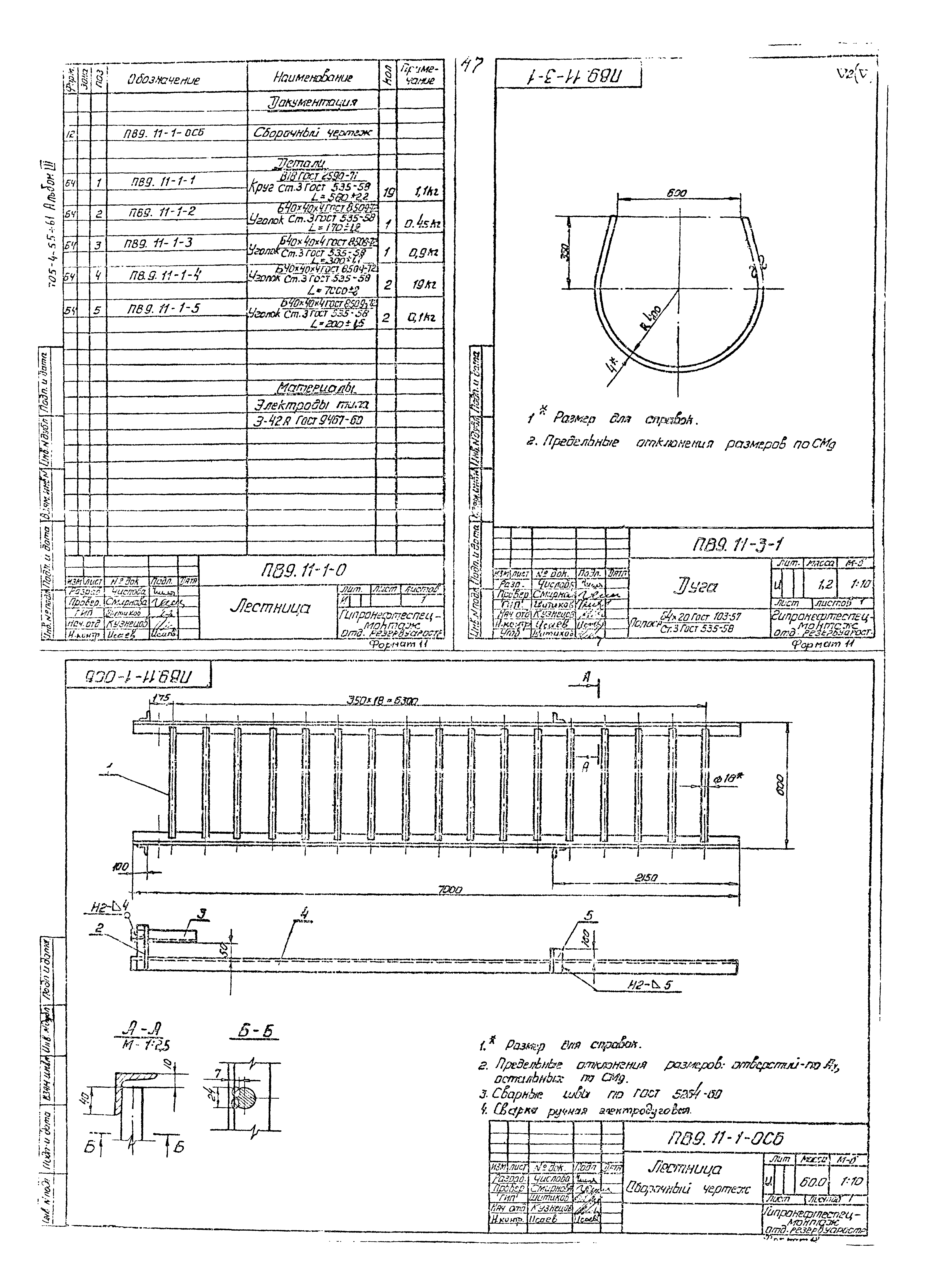

ПВ9.11-1-0 Лестница
ПВ9.11-1-0СБ Лестница. Сборочный чертеж
ПВ9.11-3-1 Дуга

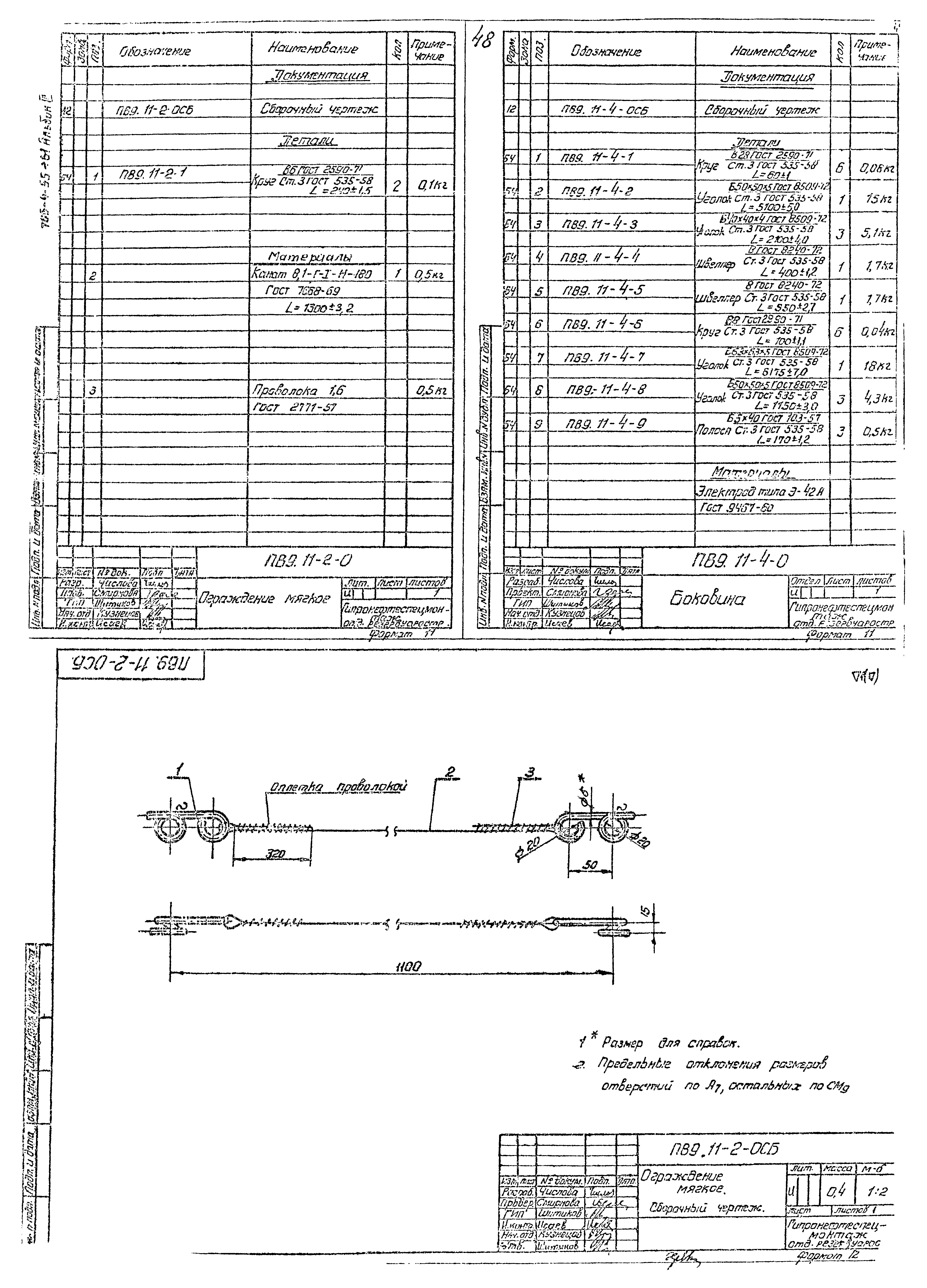

ПВ9.11-2-0 Ограждение мягкое
ПВ9.11-2-0СБ Ограждение мягкое. Сборочный чертеж
ПВ9.11-4-0 Боковина

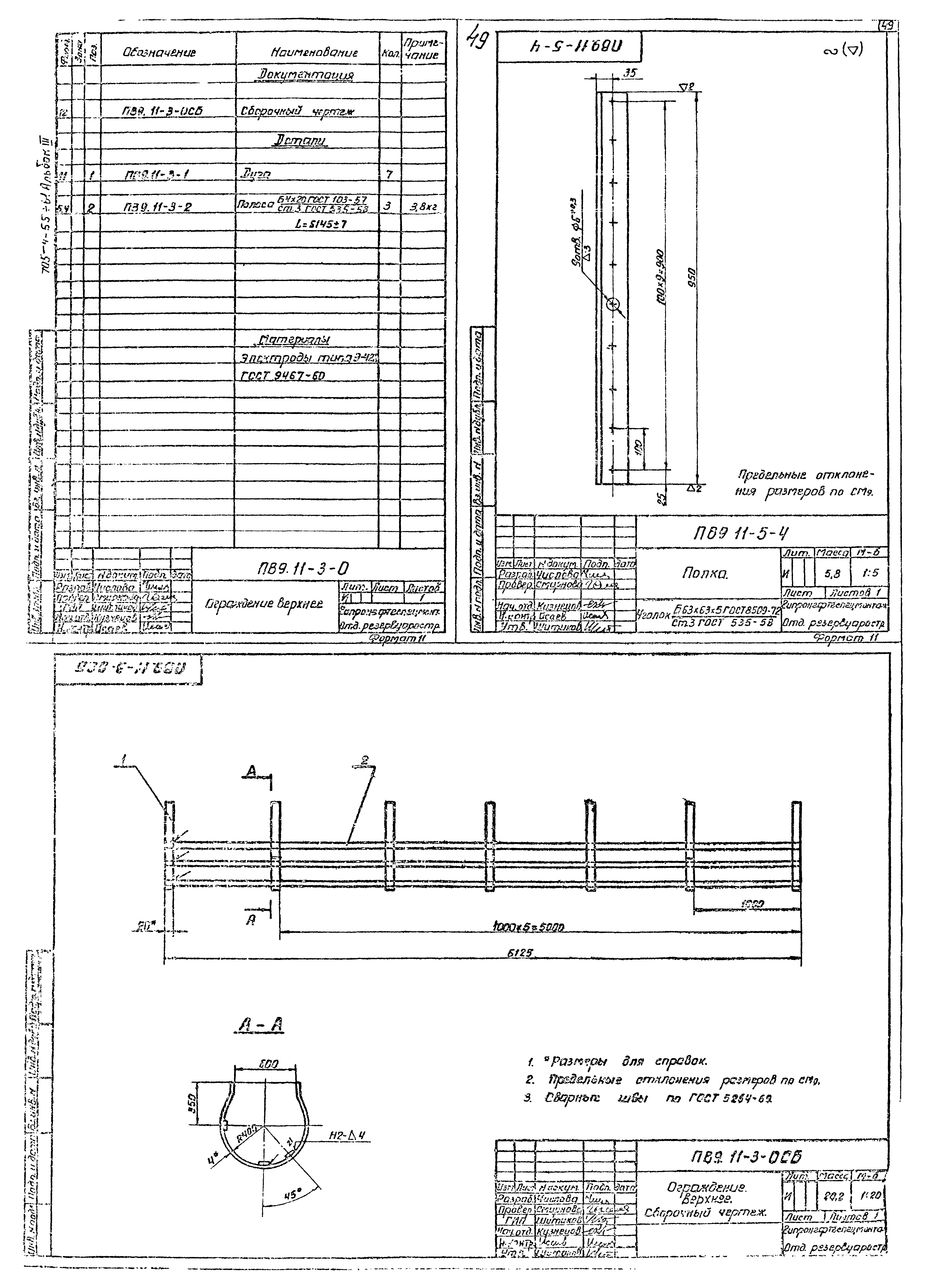

ПВ9.11-3-0 Ограждение верхнее
ПВ9.11-3-0СБ Ограждение верхнее. Сборочный чертеж
ПВ9.11-5-4 Полка

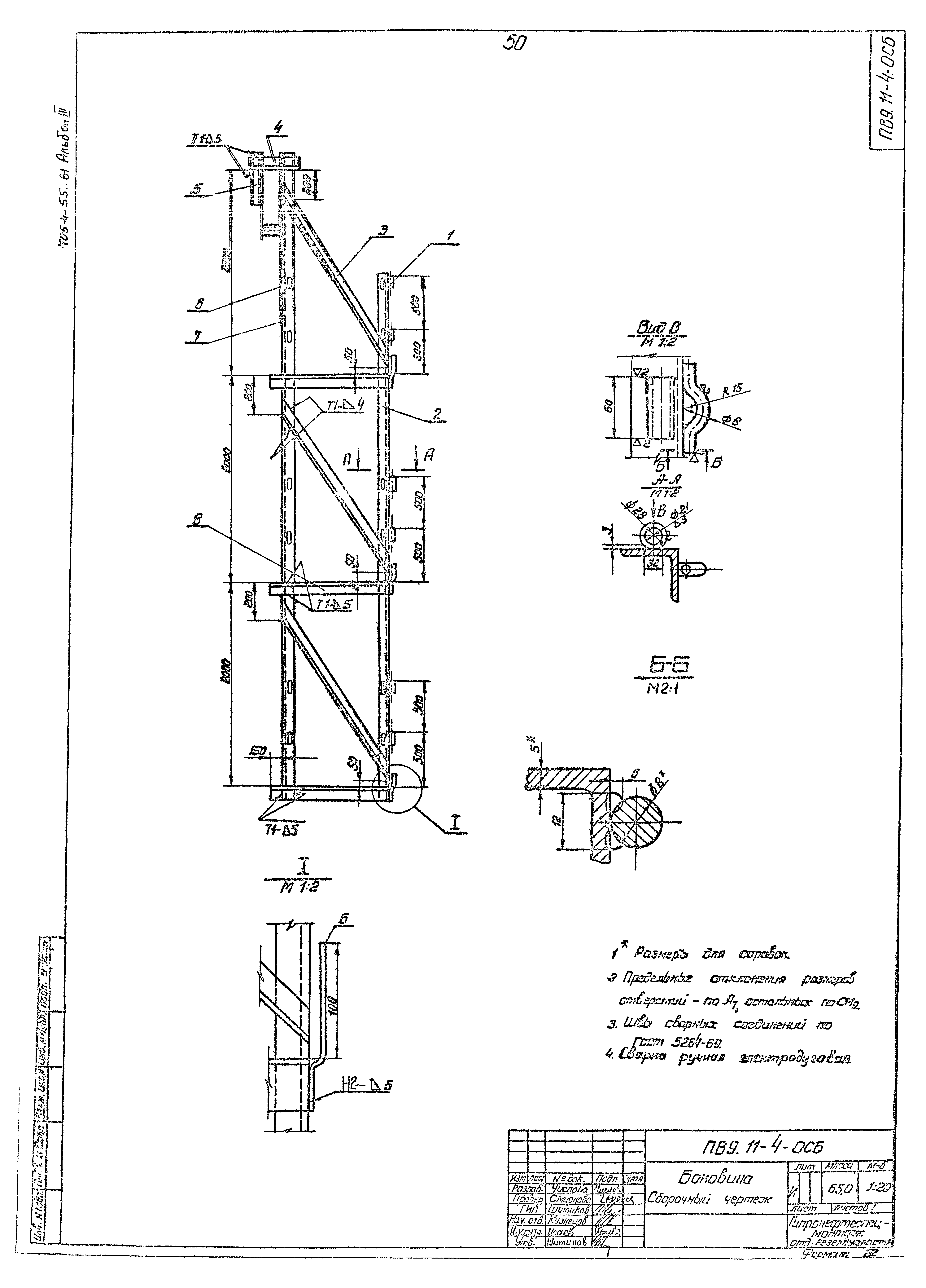

ПВ9.11-4-0СБ Боковина. Сборочный чертеж

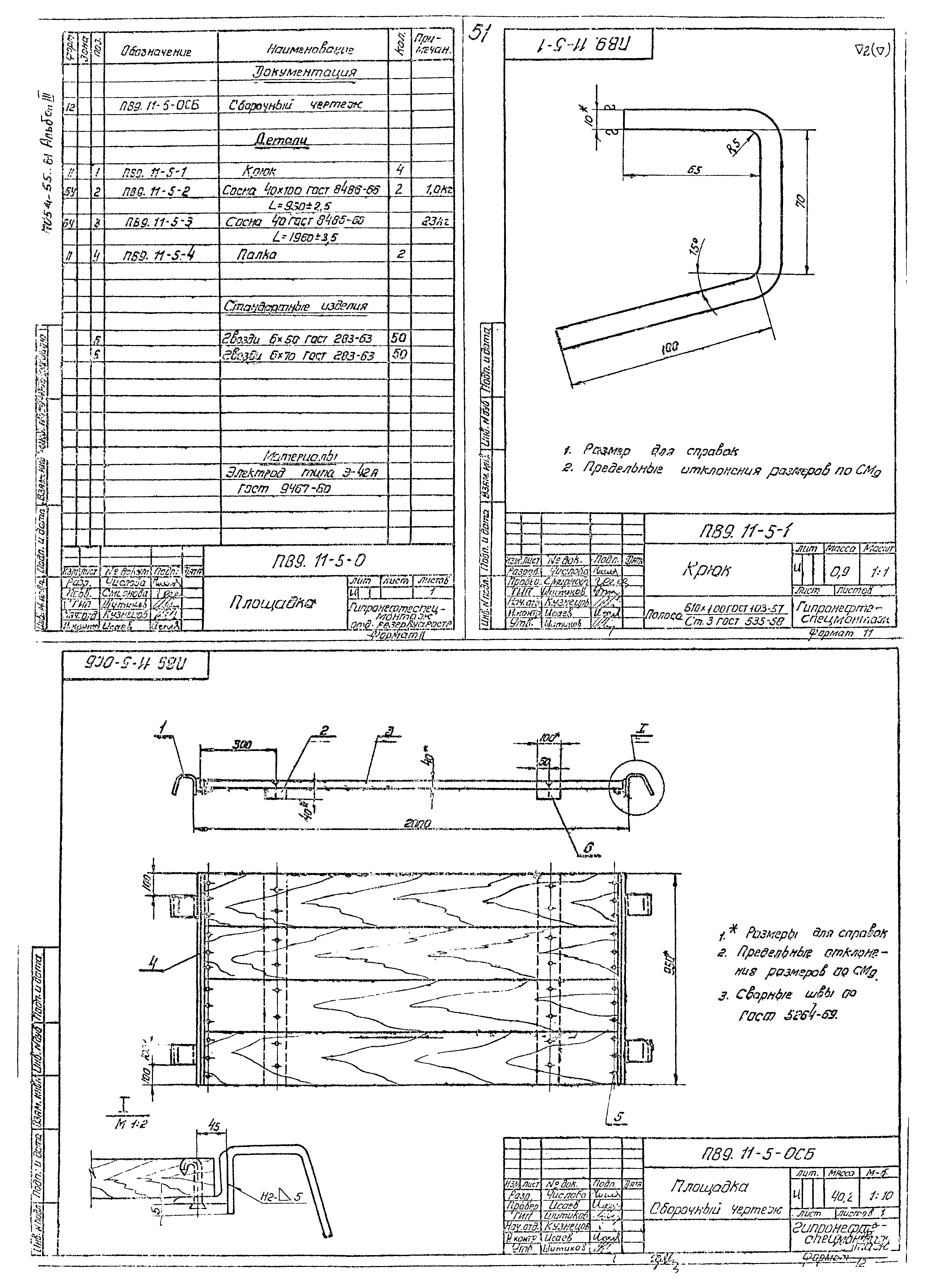

ПВ9.11-5-0 Площадка
ПВ9.11-5-0СБ Площадка. Сборочный чертеж
ПВ9.11-5-1 Крюк

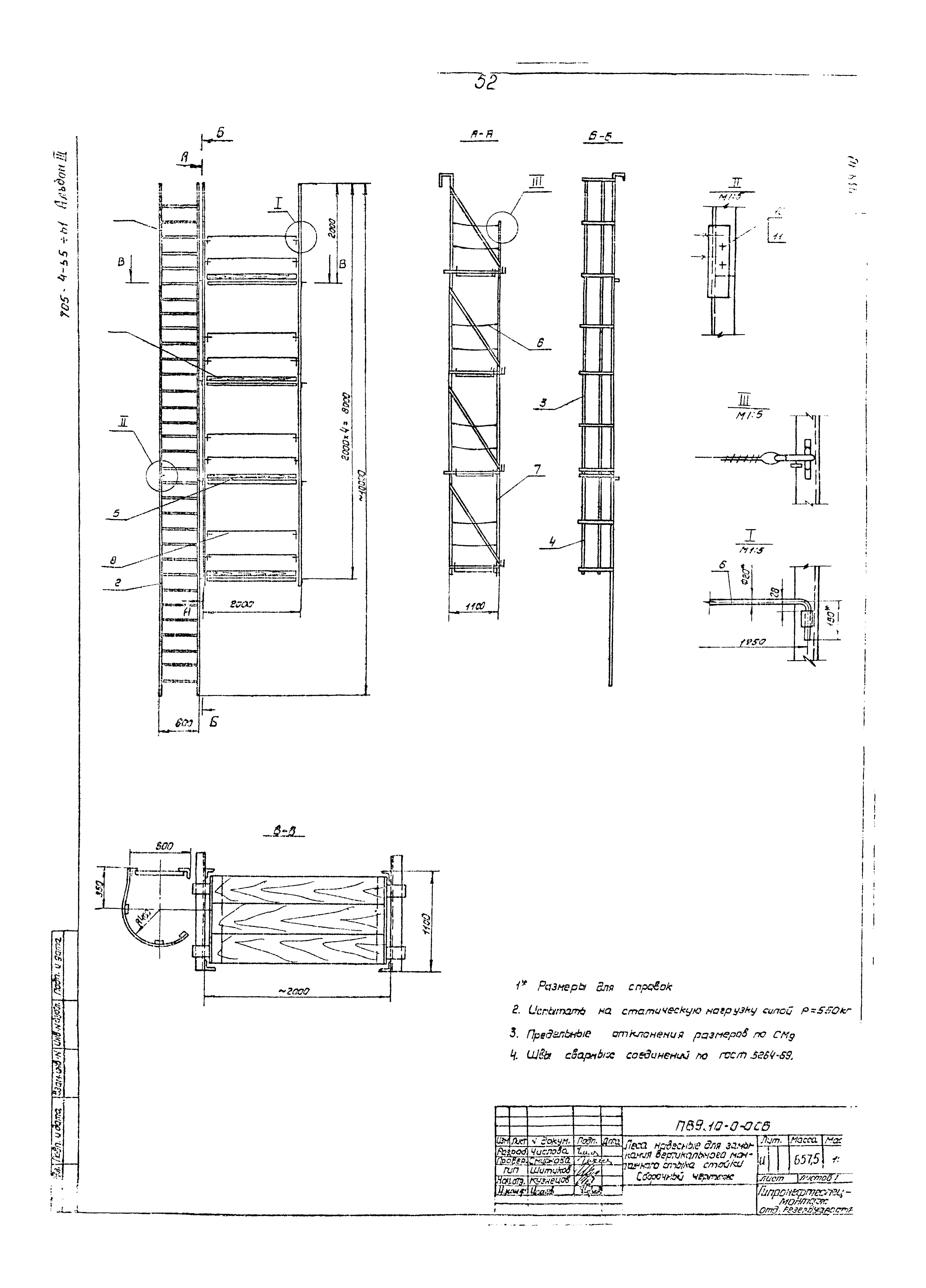

ПВ9.10-0-0СБ Леса навесные для замыкания вертикального монтажного стыка стенки. Сборочный чертеж

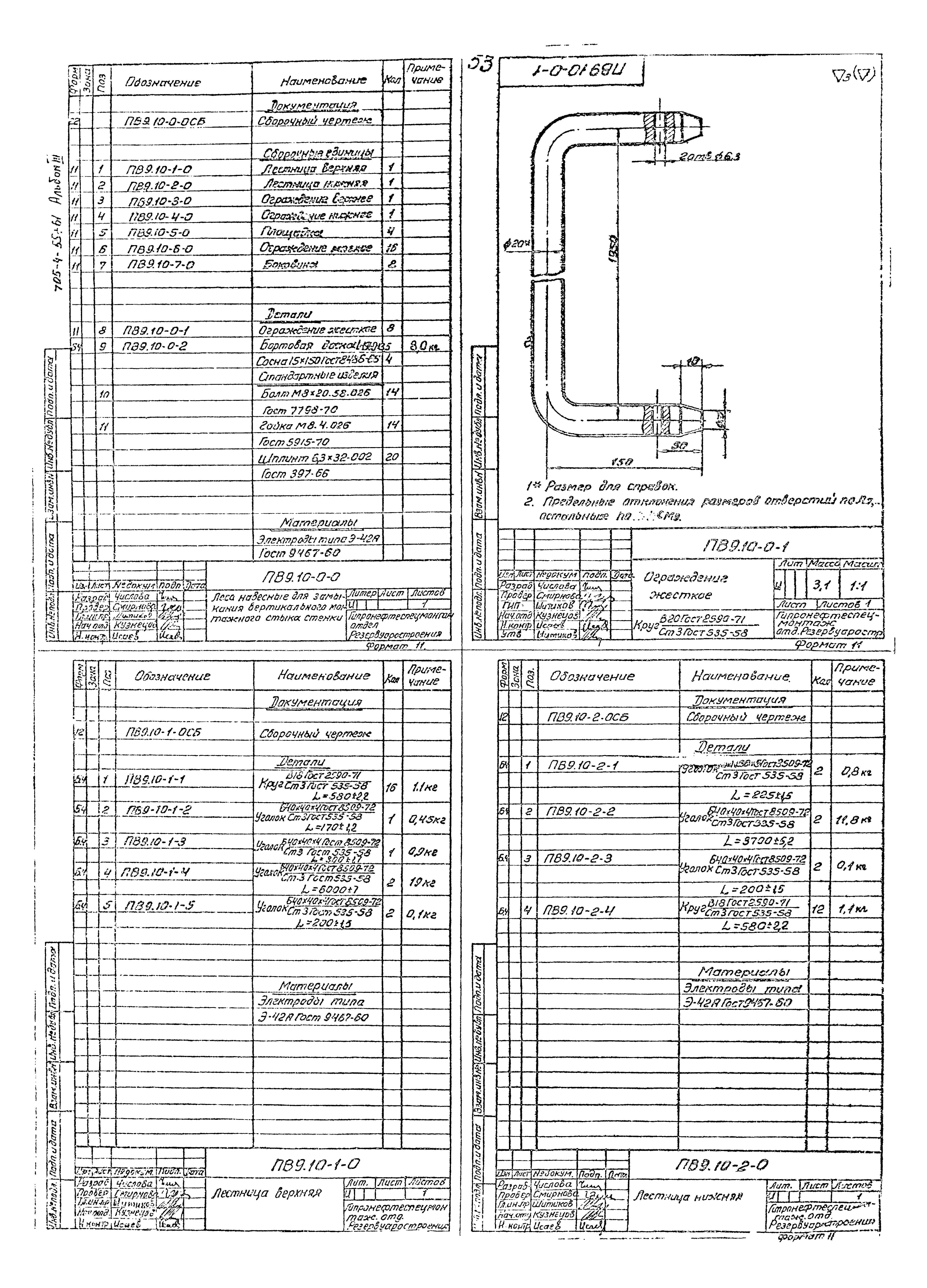

ПВ9.10-0-0 Леса навесные для замыкания вертикального монтажного стыка стенки
ПВ9.10-0-1 Ограждение жесткое

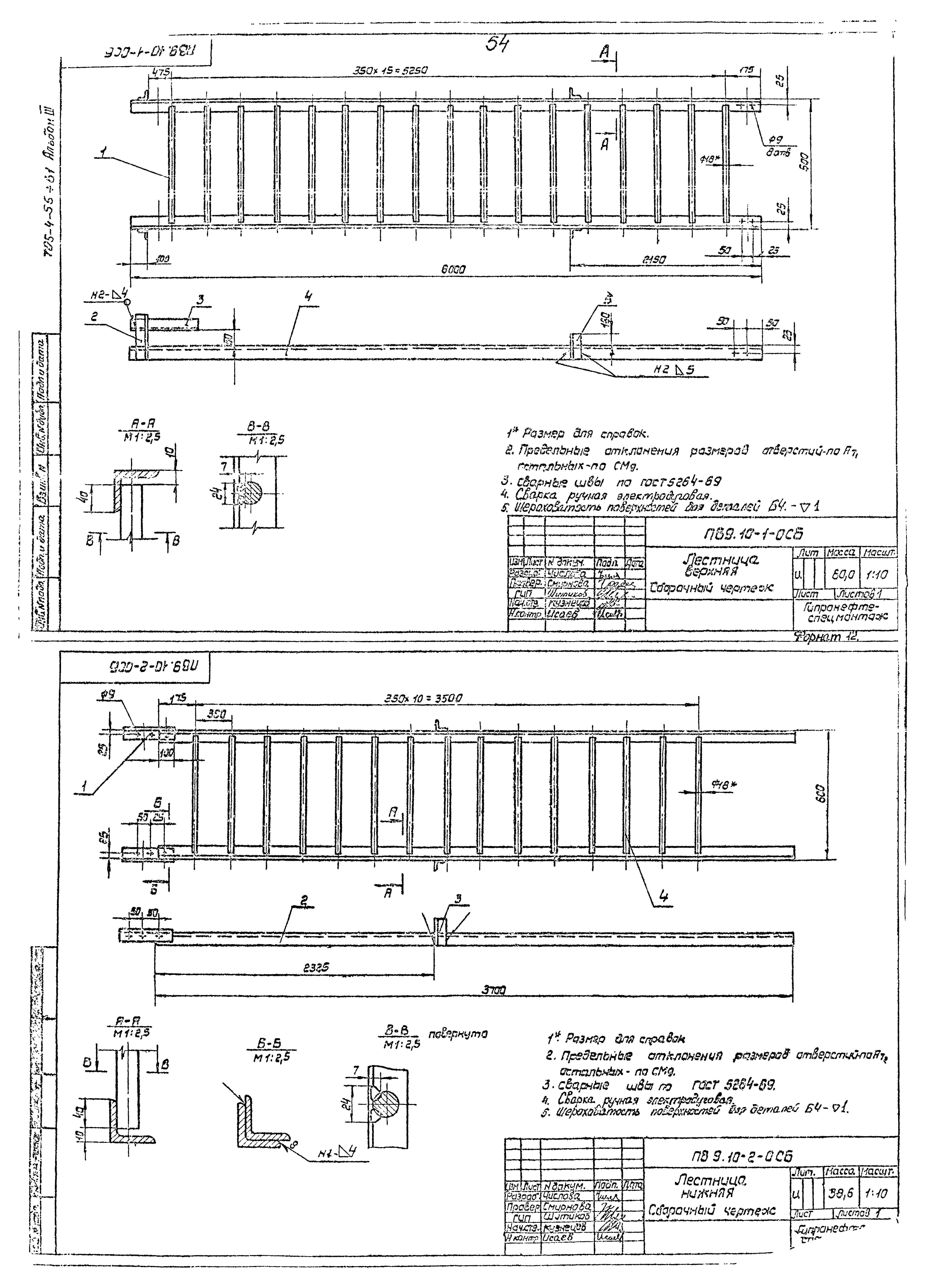

ПВ9.10-1-0 Лестница верхняя
ПВ9.10-2-0 Лестница нижняя
ПВ9.10-1-0СБ Лестница верхняя. Сборочный чертеж
ПВ9.10-2-0СБ Лестница нижняя. Сборочный чертеж

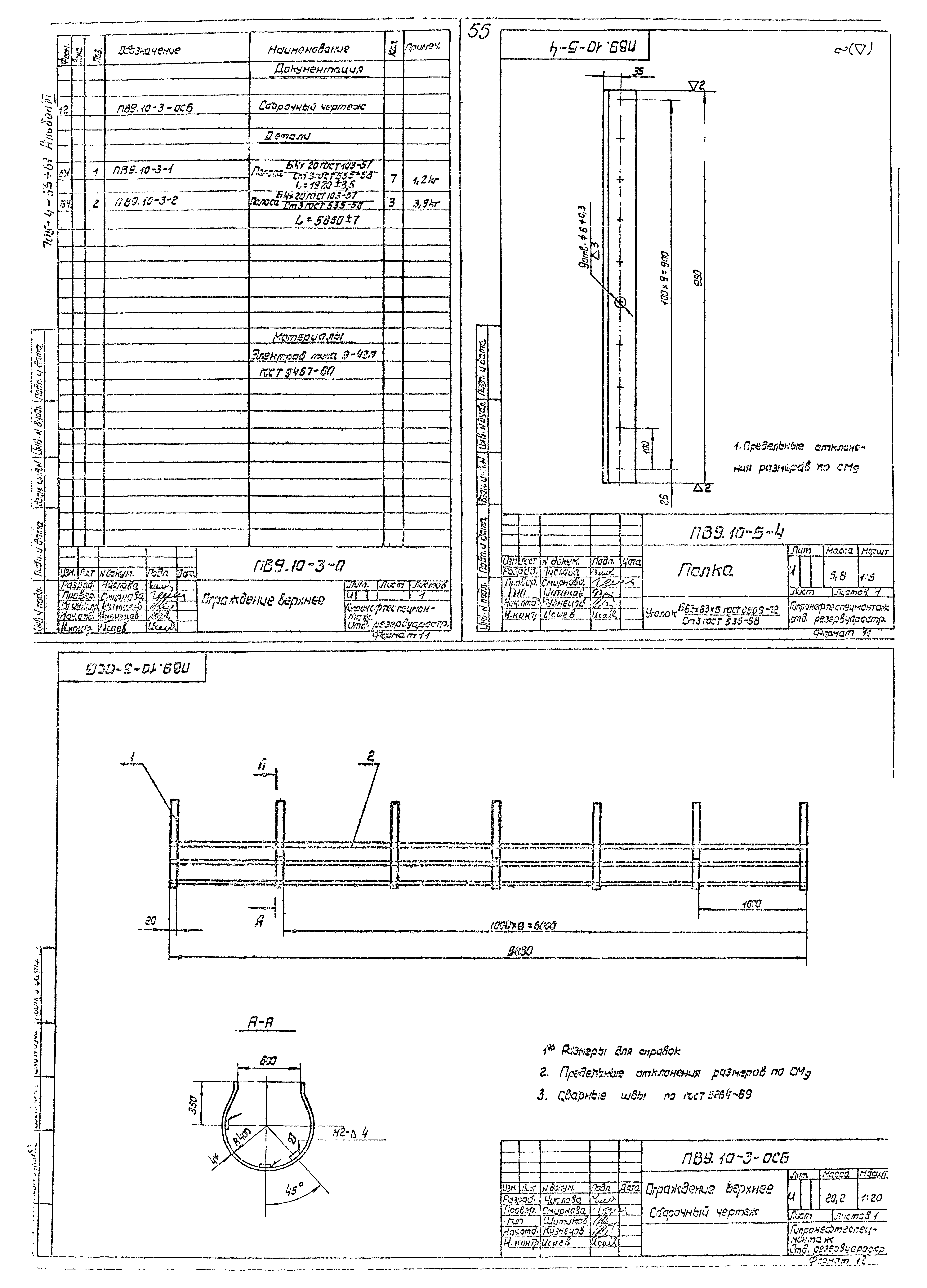

ПВ9.10-3-0 Ограждение верхнее
ПВ9.10-3-0СБ Ограждение верхнее. Сборочный чертеж
ПВ9.10-5-4 Полка

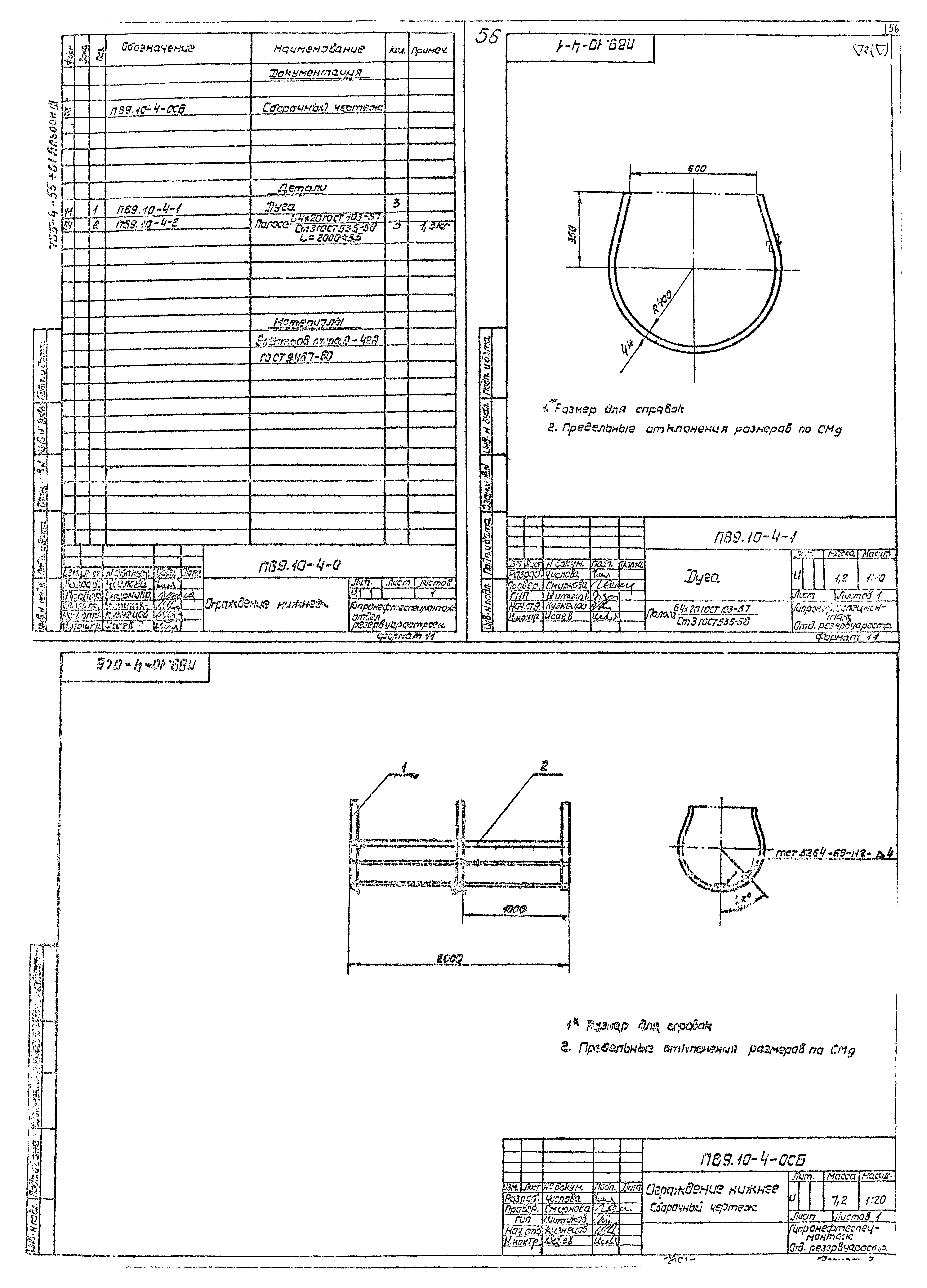

ПВ9.10-4-0 Ограждение нижнее
ПВ9.10-4-0СБ Ограждение нижнее. Сборочный чертеж
ПВ9.10-4-1 Дуга

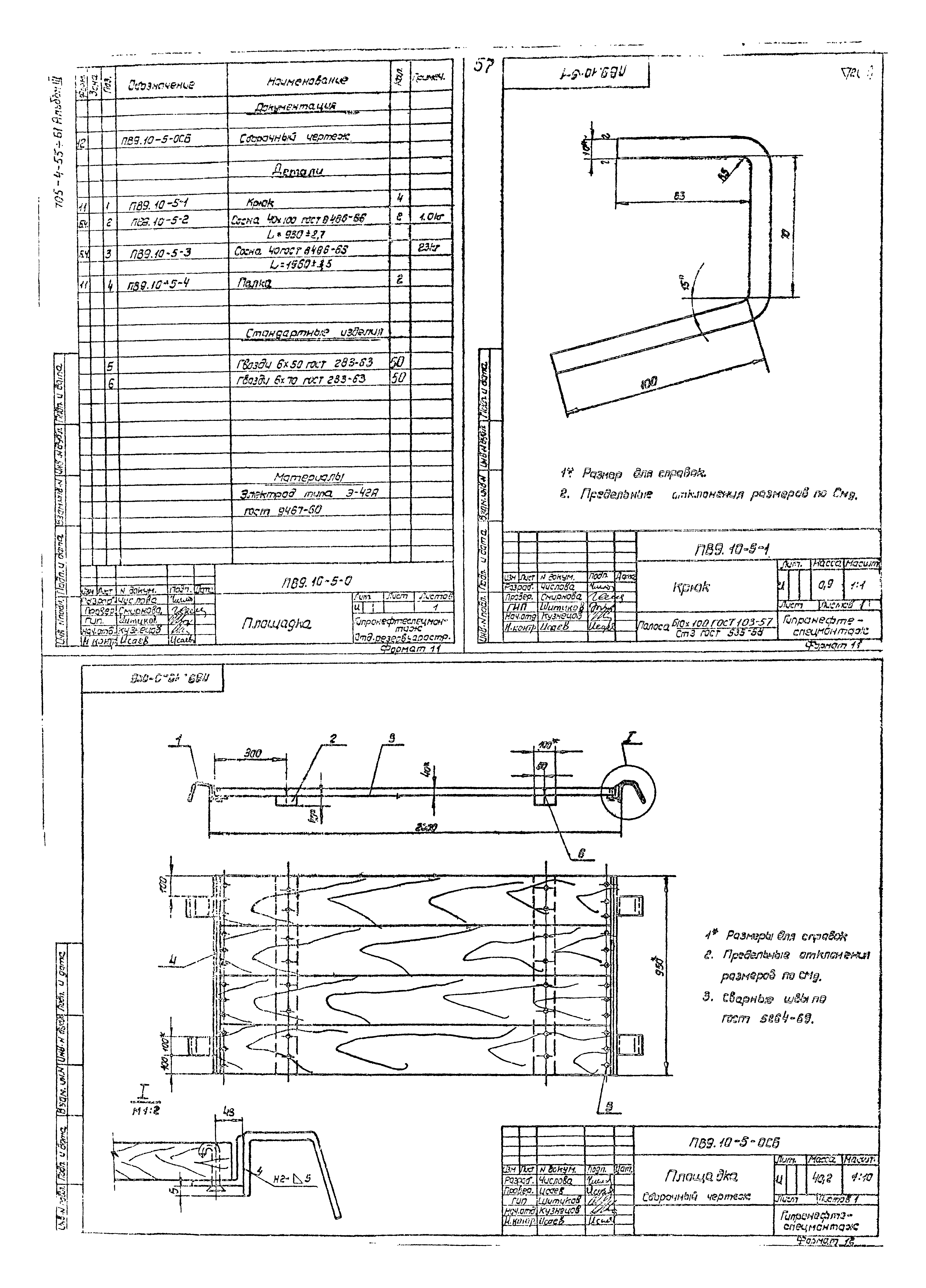

ПВ9.10-5-0 Площадка
ПВ9.10-5-0СБ Площадка. Сборочный чертеж
ПВ9.10-5-1 Крюк

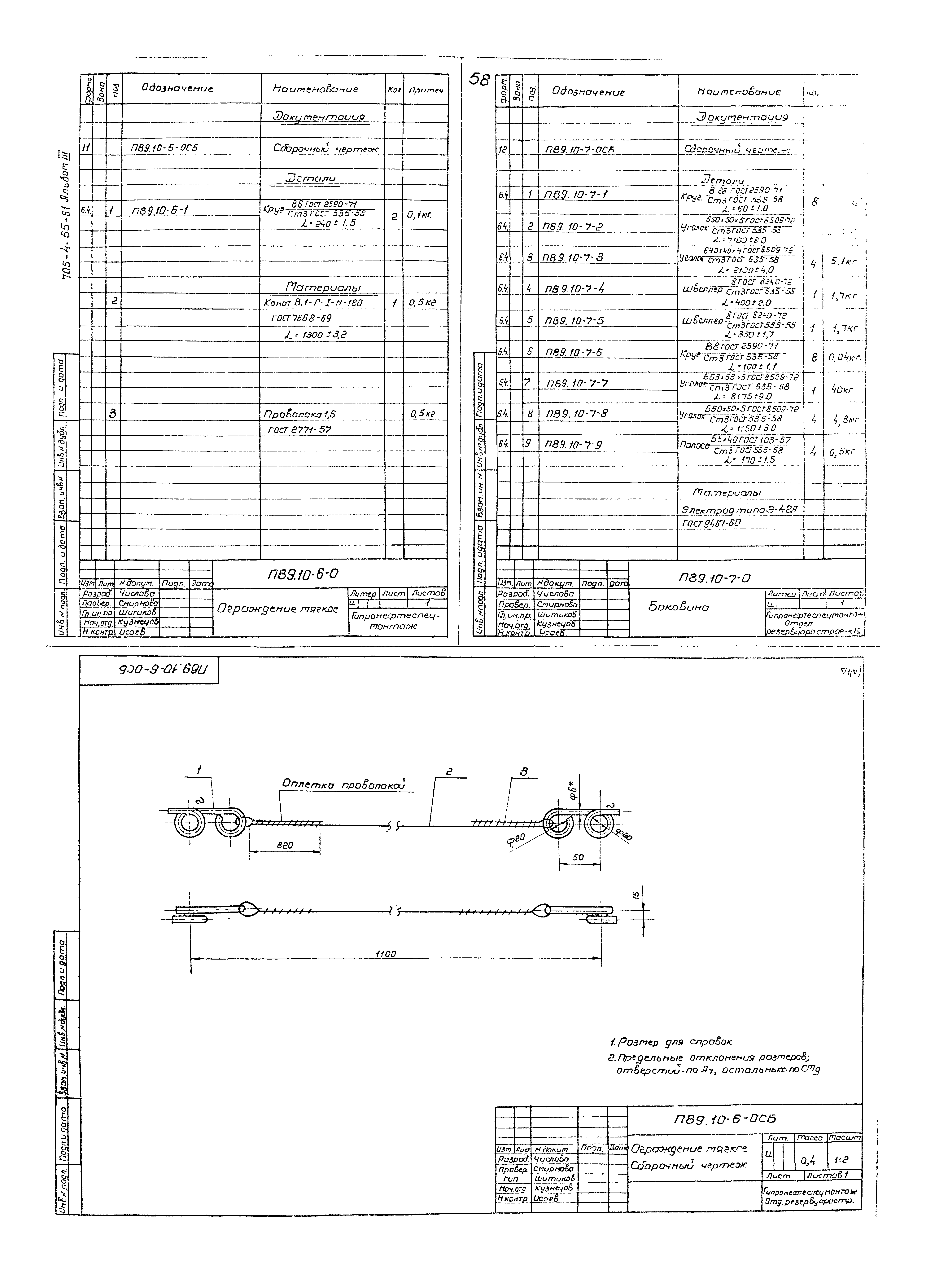

ПВ9.10-6-0 Ограждение мягкое
ПВ9.10-6-0СБ Ограждение мягкое. Сборочный чертеж

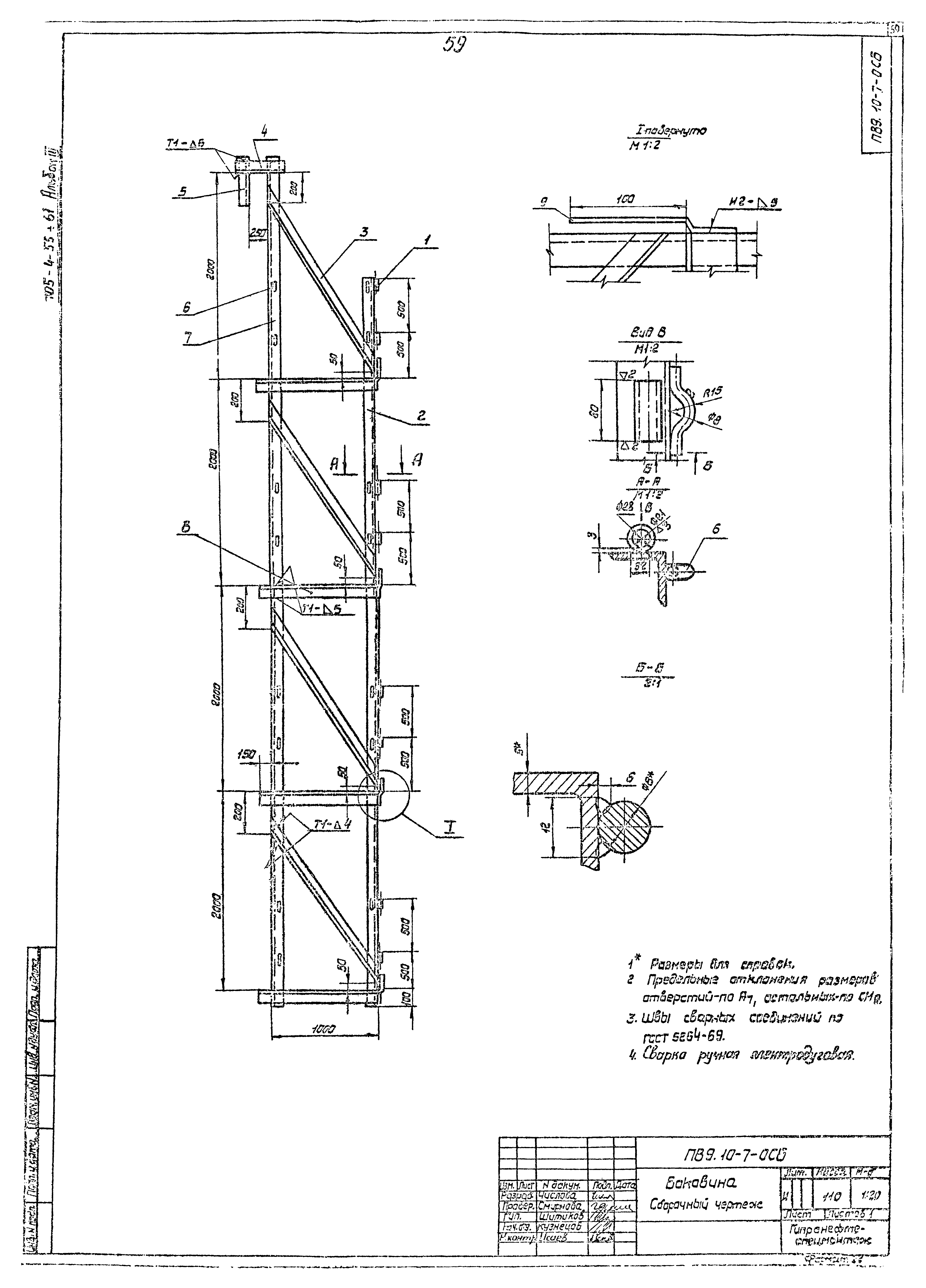

ПВ9.10-7-0 Боковина
ПВ9.10-7-0СБ Боковина. Сборочный чертеж

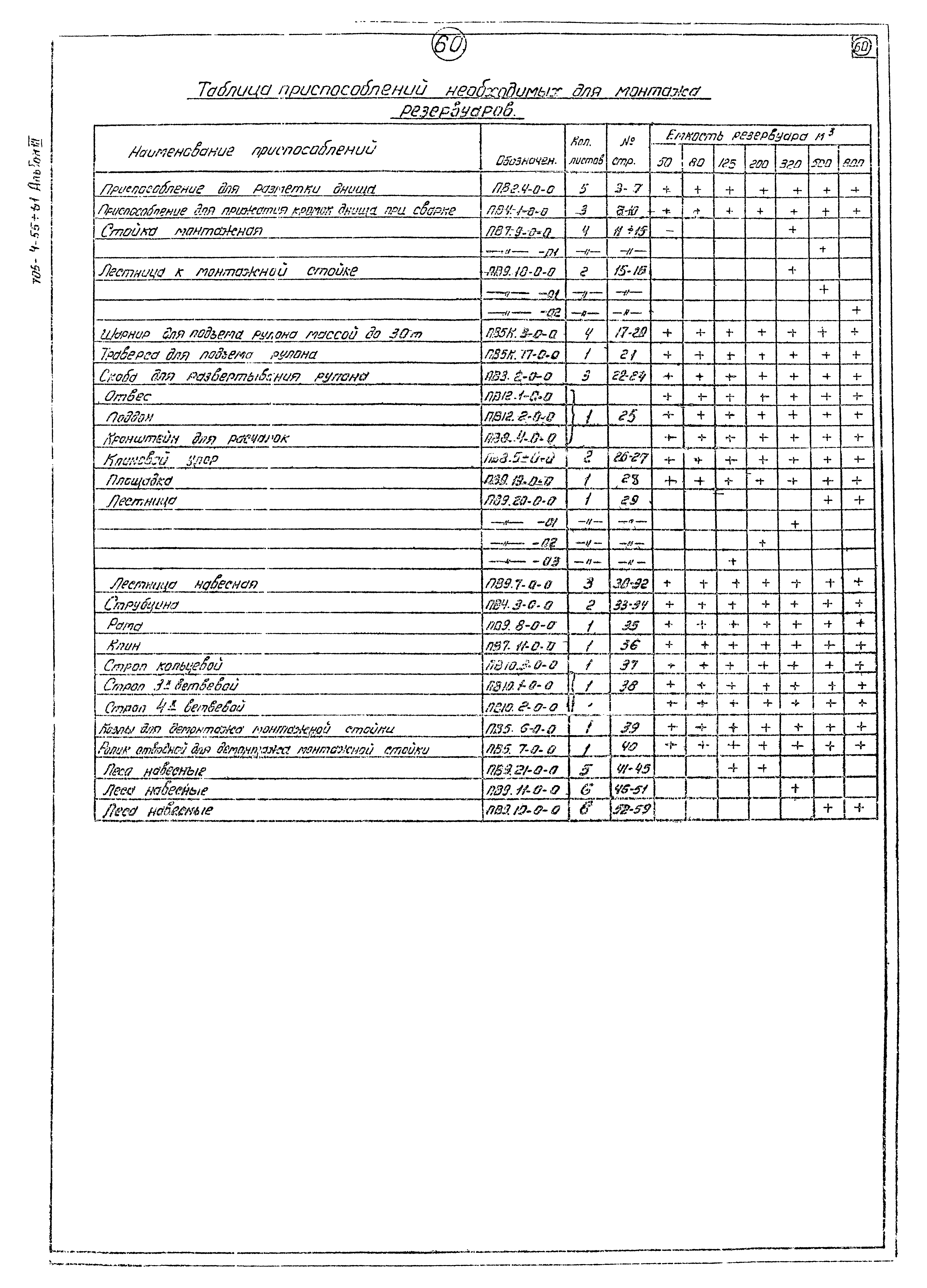

Таблица приспособлений, необходимых для монтажа резервуаров
Разработан: Гипронефтеспецмонтаж Минмонтажспецстроя СССР (Giproneftespetsmontazh, Minmontazhspetsstroy (USSR) )
Утверждён:06.08.1975 Министерство черной металлургии СССР
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Резервуары и склады для нефти и нефтепродуктов Резервуары стальные для нефти и нефтепродуктов
