Скачать Типовой проект 704-1-58 Альбом I. Рабочие чертежи КМ резервуара

Дата актуализации: 10.08.2017

Типовой проект 704-1-58

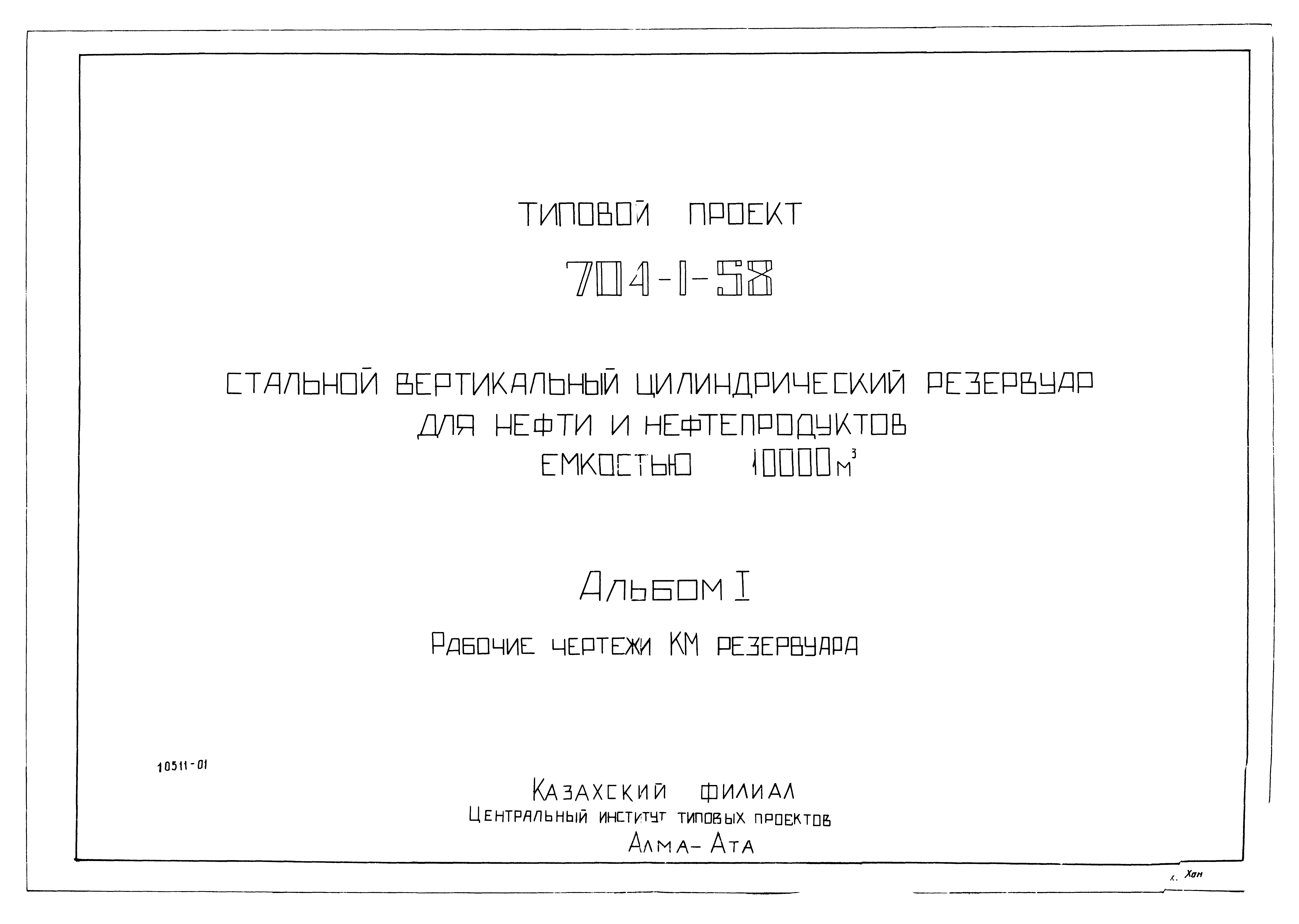

Альбом I. Рабочие чертежи КМ резервуара

Обозначение: Типовой проект 704-1-58
Обозначение англ: 704-1-58
Статус:действует
Название рус.:Альбом I. Рабочие чертежи КМ резервуара
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

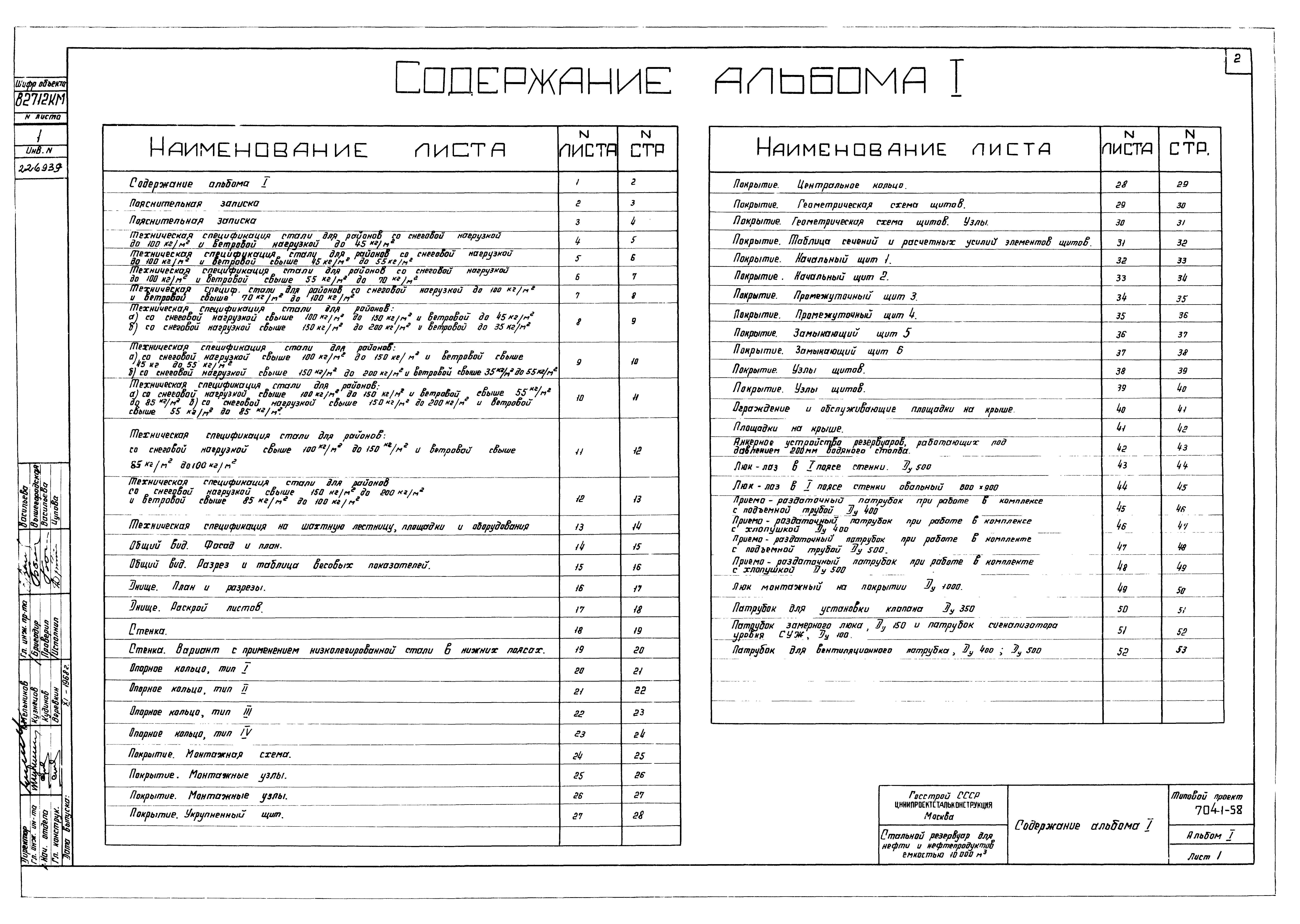

Оглавление:Содержание альбома

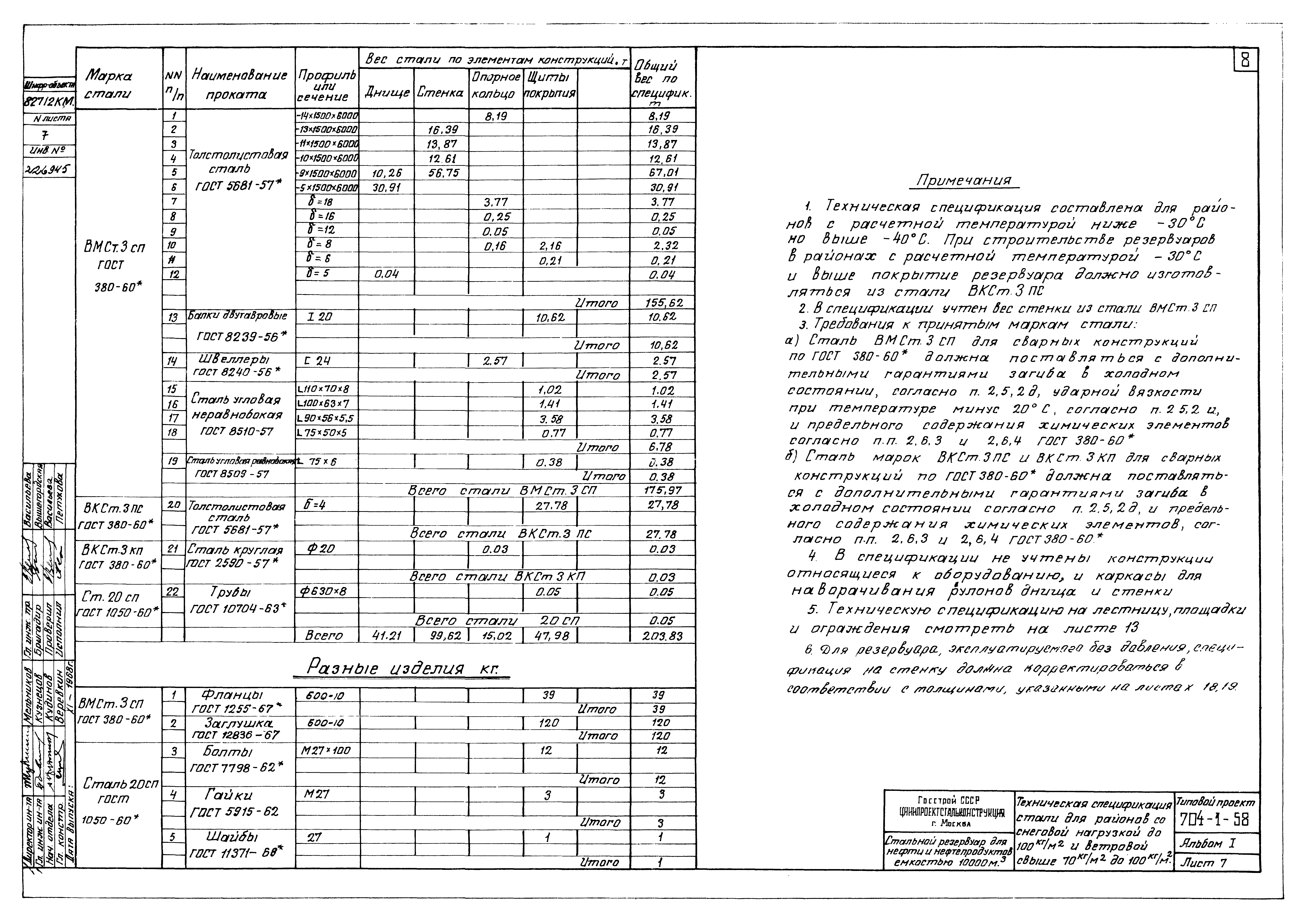

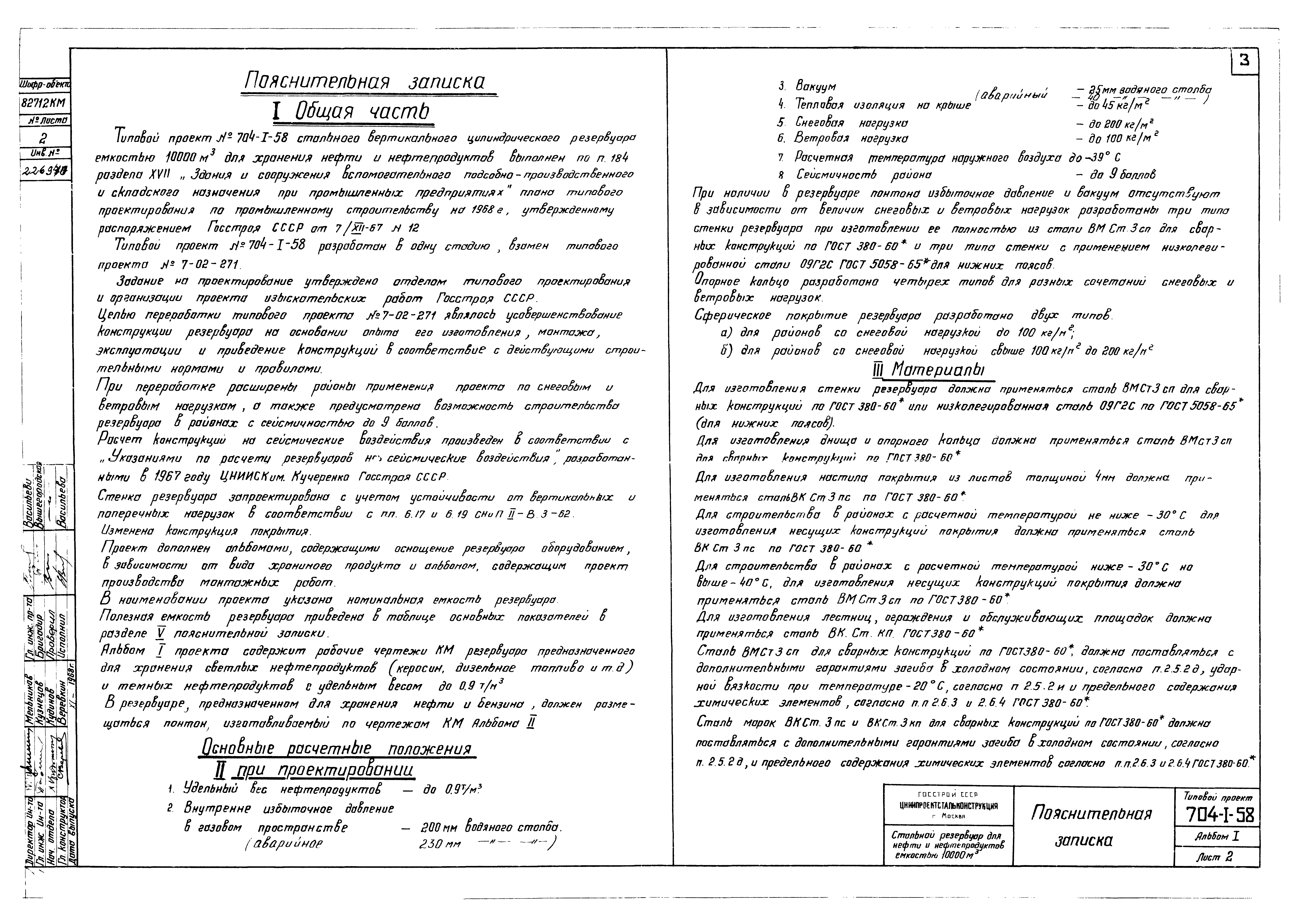

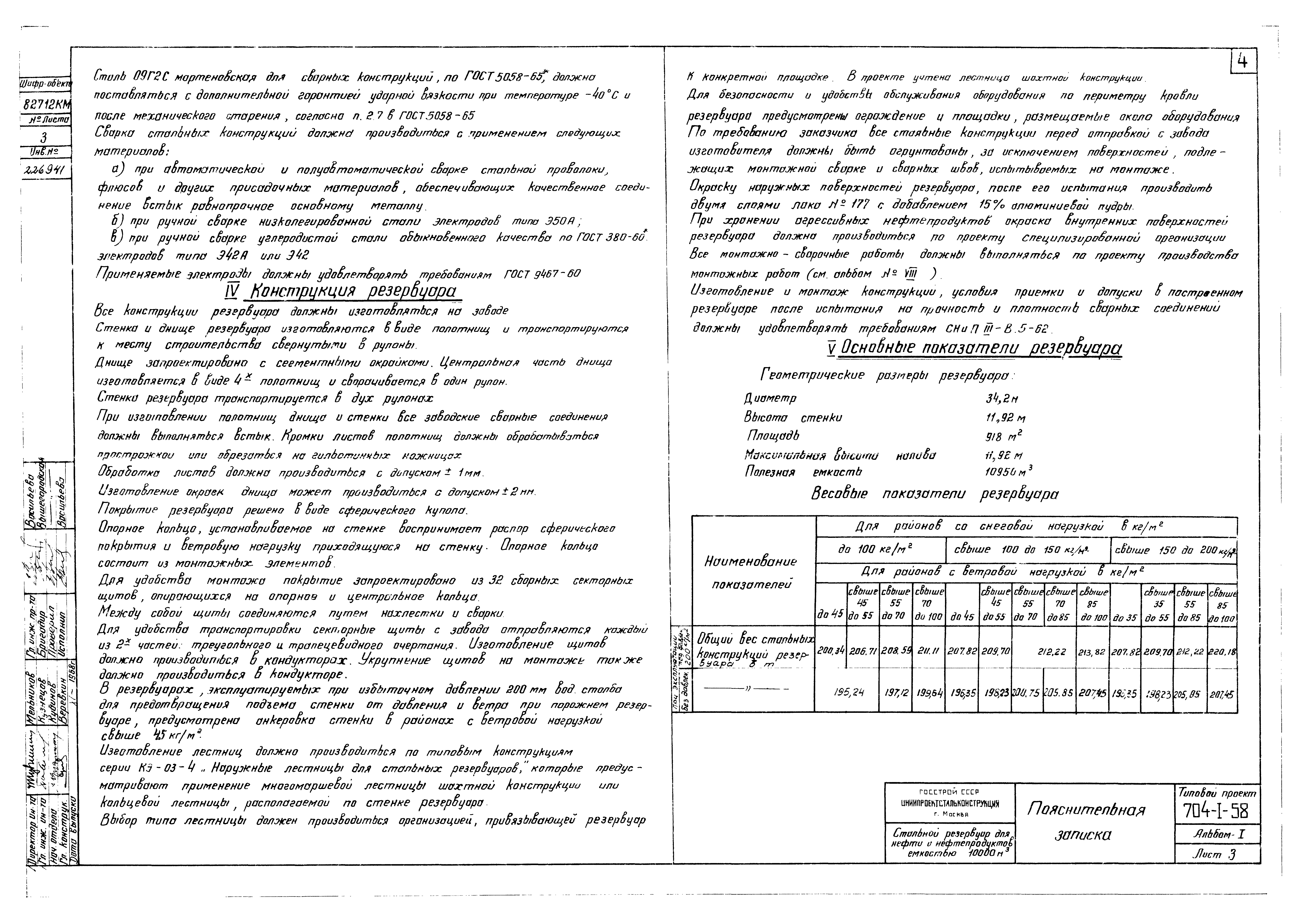

Пояснительная записка

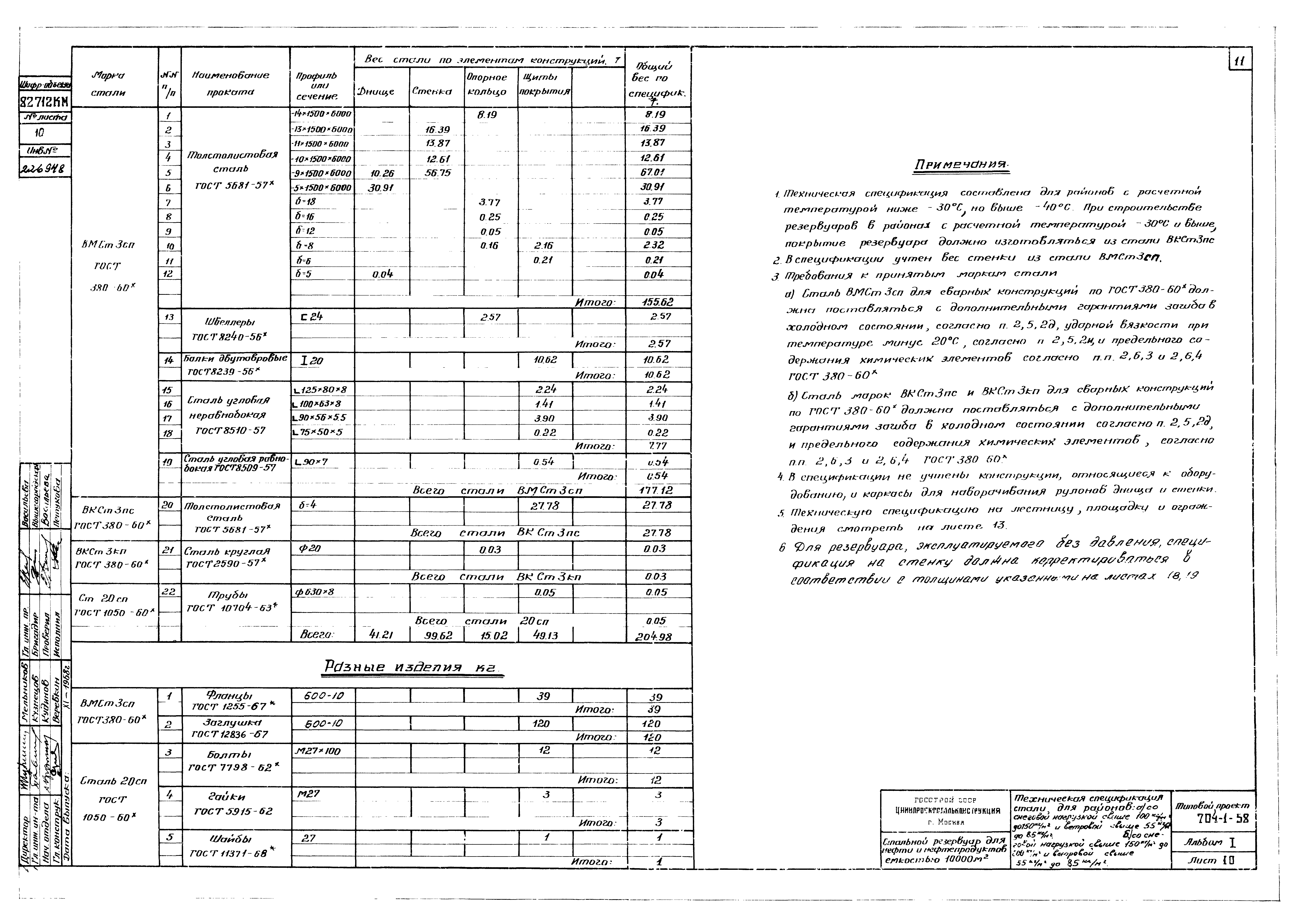

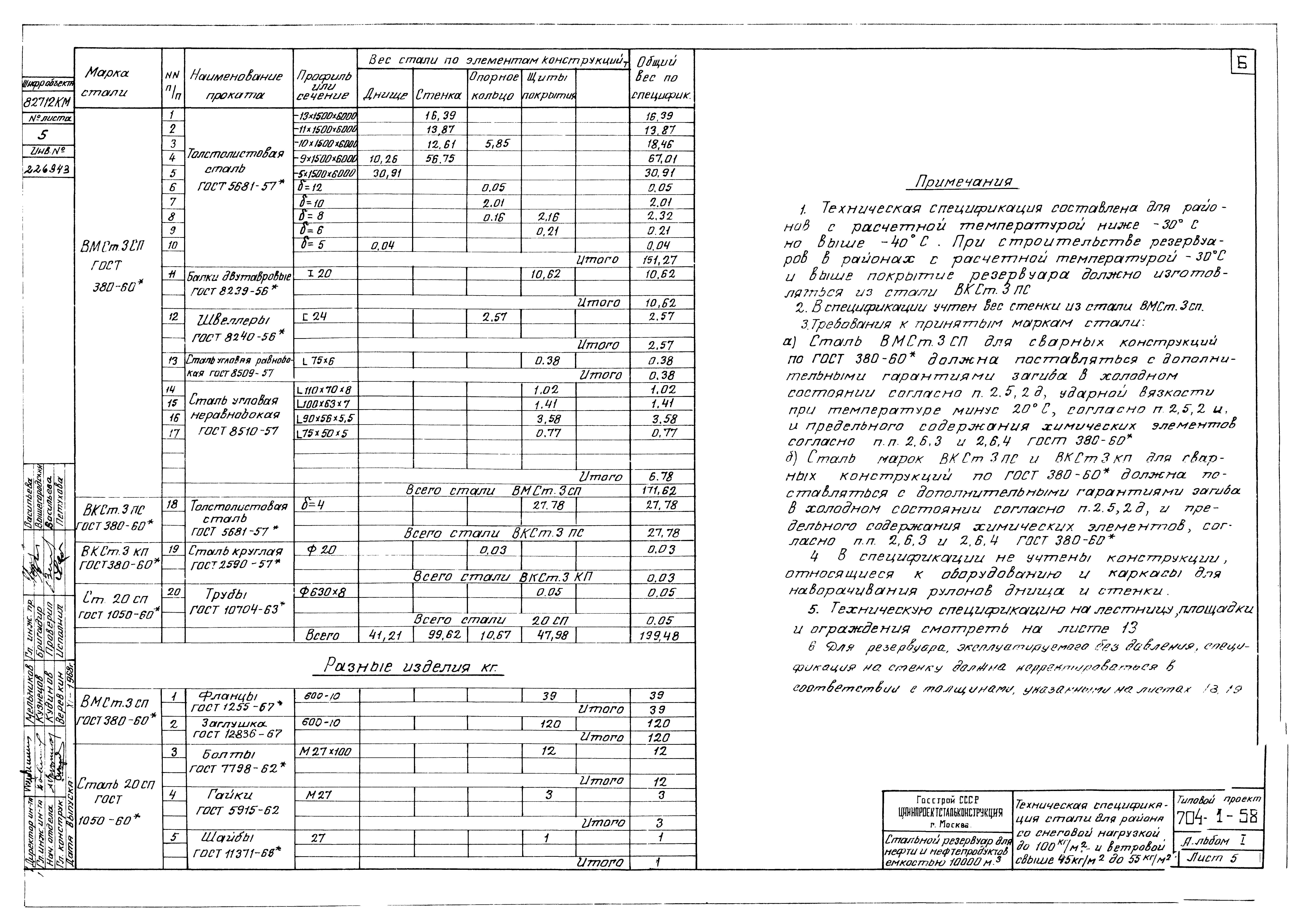

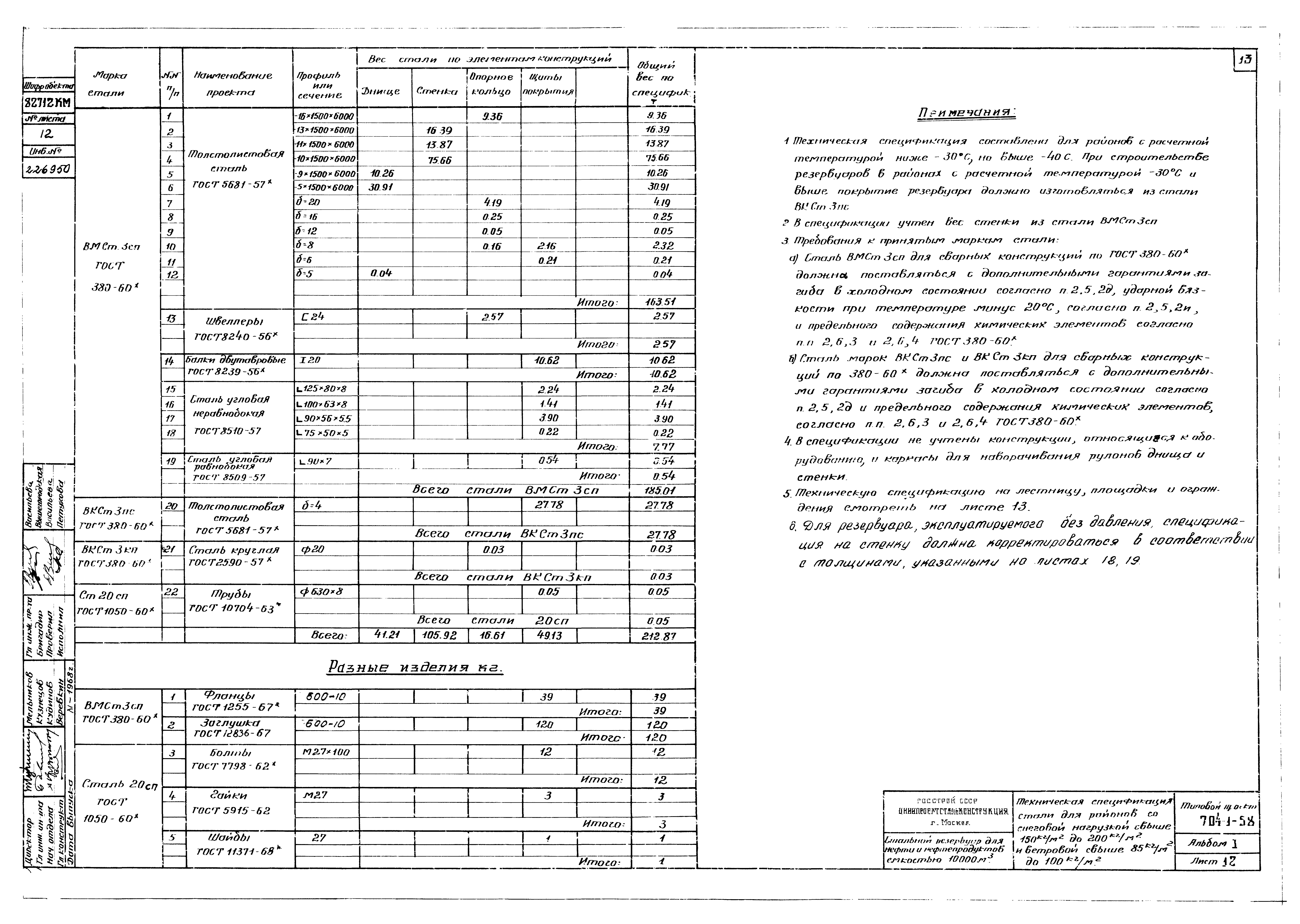

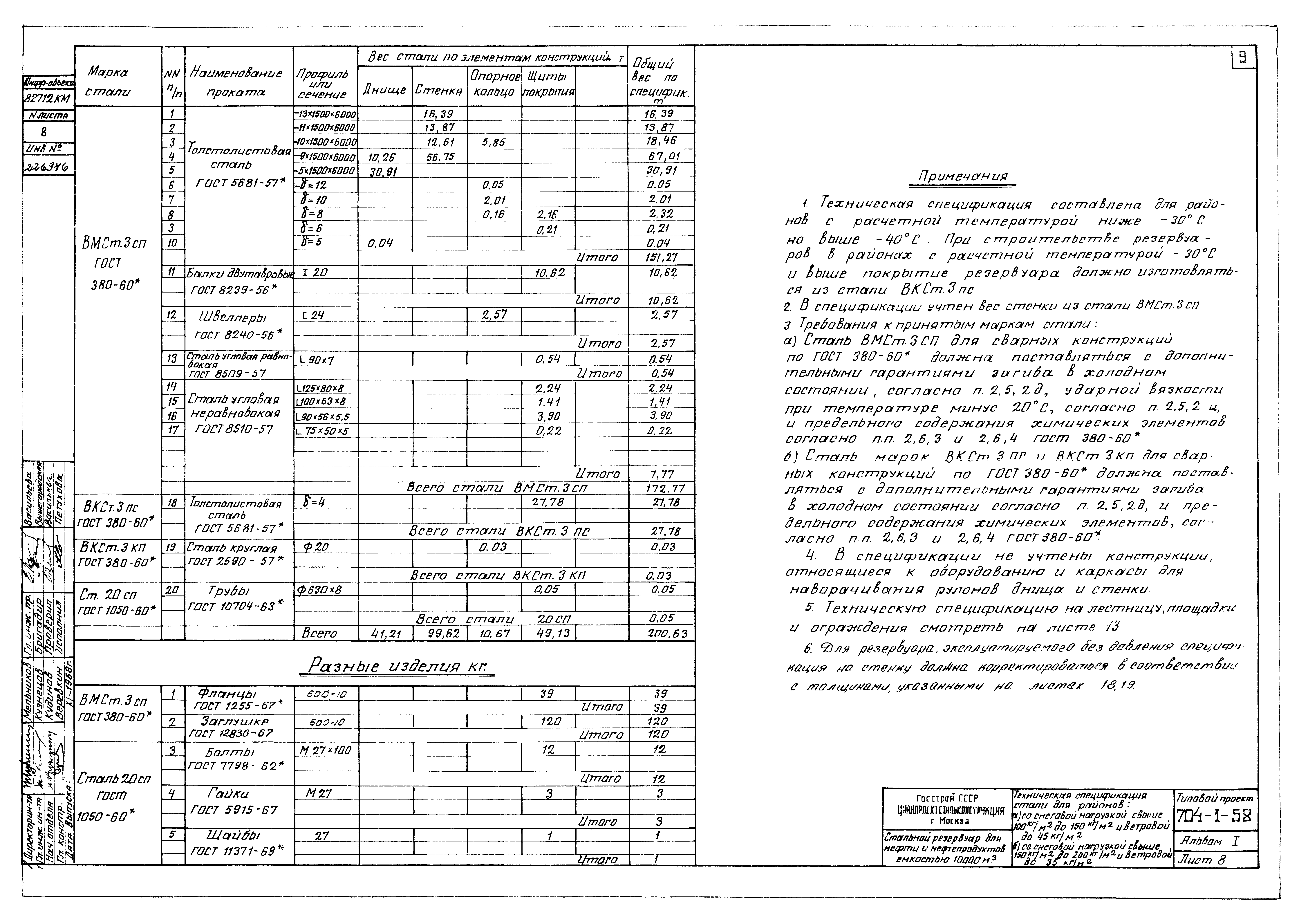

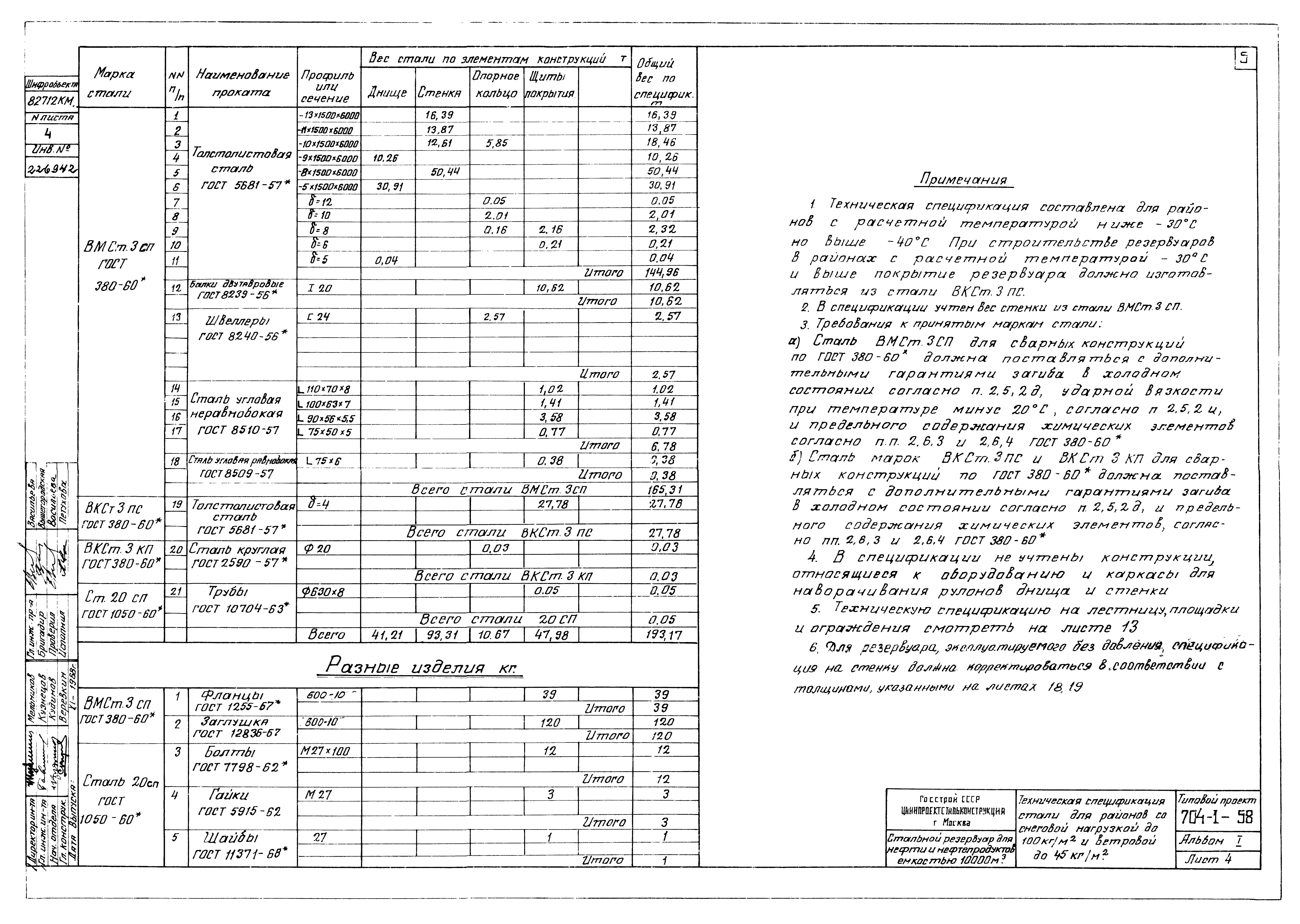

Техническая спецификация стали для районов со снеговой нагрузкой до 100 кг/кв. м и ветровой нагрузкой до 45 кг/кв. м
Техническая спецификация стали для районов со снеговой нагрузкой до 100 кг/кв. м и ветровой нагрузкой свыше 45 кг/кв. м до 55 кг/кв. м

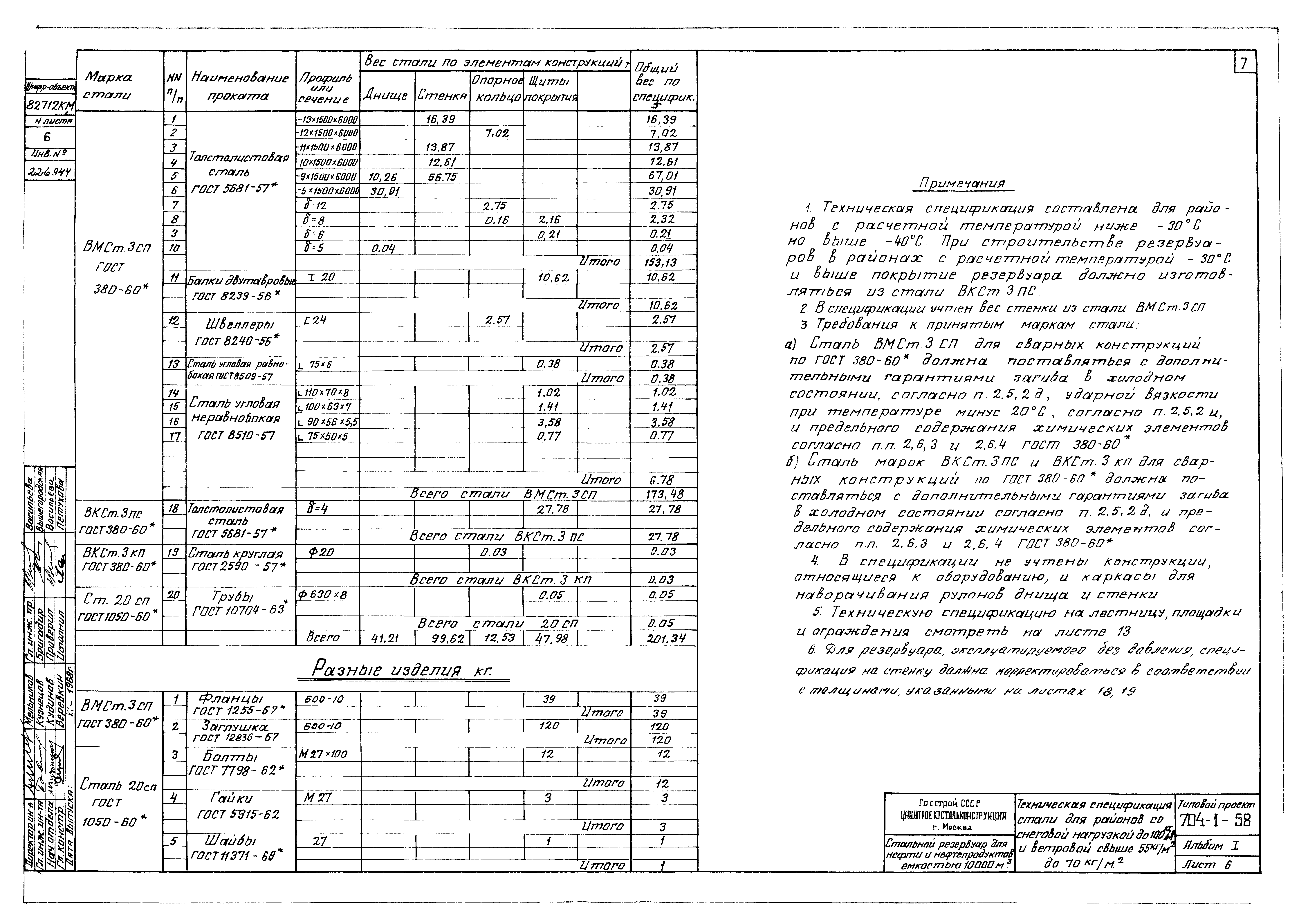

Техническая спецификация стали для районов со снеговой нагрузкой до 100 кг/кв. м и ветровой нагрузкой свыше 55 кг/кв. м до 70 кг/кв. м
Техническая спецификация стали для районов со снеговой нагрузкой до 100 кг/кв. м и ветровой нагрузкой свыше 70 кг/кв. м до 100 кг/кв. м
Техническая спецификация стали для районов: а) со снеговой нагрузкой свыше 100 кг/кв. м до 150 кг/кв. м и ветровой до 45 кг/кв. м; б) со снеговой нагрузкой свыше 150 кг/кв. м до 200 кг/кв. м и ветровой до 35 кг/кв. м

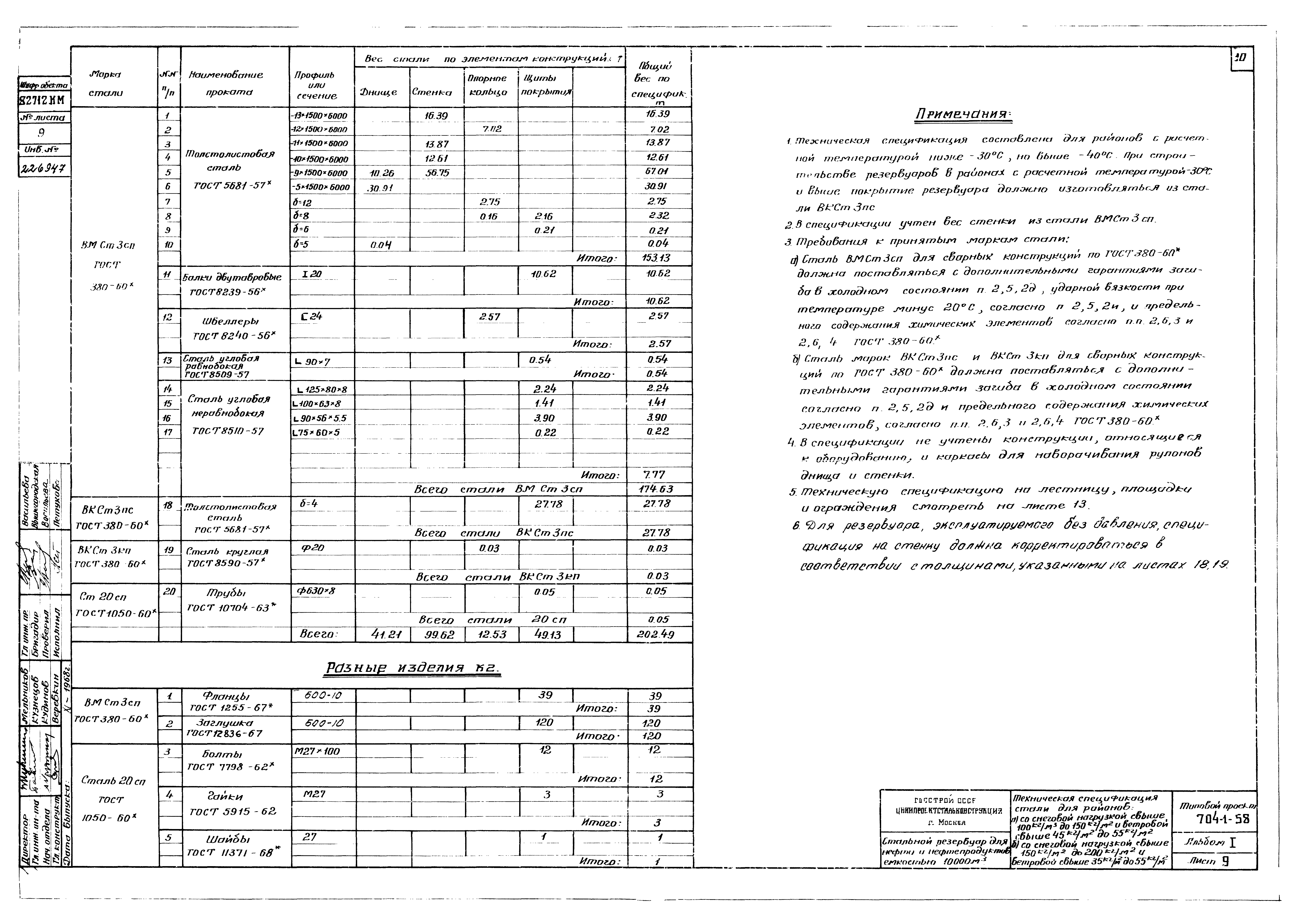

Техническая спецификация стали для районов: а) со снеговой нагрузкой свыше 100 кг/кв. м до 150 кг/кв. м и ветровой свыше 45 кг/кв. м до 55 кг/кв. м; б) со снеговой нагрузкой свыше 150 кг/кв. м до 200 кг/кв. м и ветровой свыше 35 кг/кв. м до 55 кг/кв. м
Техническая спецификация стали для районов: а) со снеговой нагрузкой свыше 100 кг/кв. м до 150 кг/кв. м и ветровой свыше 55 кг/кв. м до 85 кг/кв. м; б) со снеговой нагрузкой свыше 150 кг/кв. м до 200 кг/кв. м и ветровой свыше 55 кг/кв. м до 85 кг/кв. м

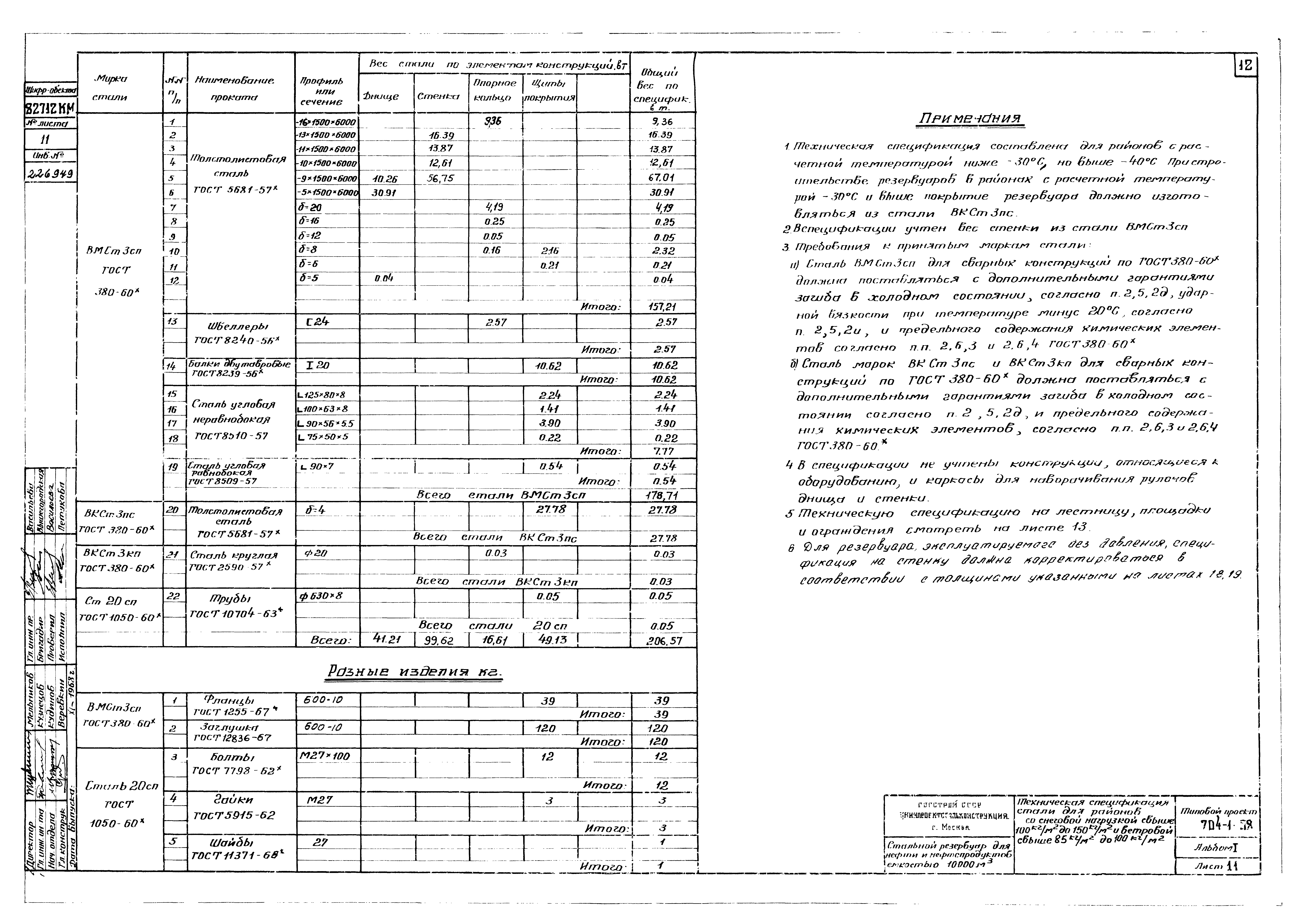

Техническая спецификация стали для районов со снеговой нагрузкой свыше 100 кг/кв. м до 150 кг/кв. м и ветровой нагрузкой свыше 85 кг/кв. м до 100 кг/кв. м
Техническая спецификация стали для районов со снеговой нагрузкой свыше 150 кг/кв. м до 200 кг/кв. м и ветровой нагрузкой свыше 85 кг/кв. м до 100 кг/кв. м

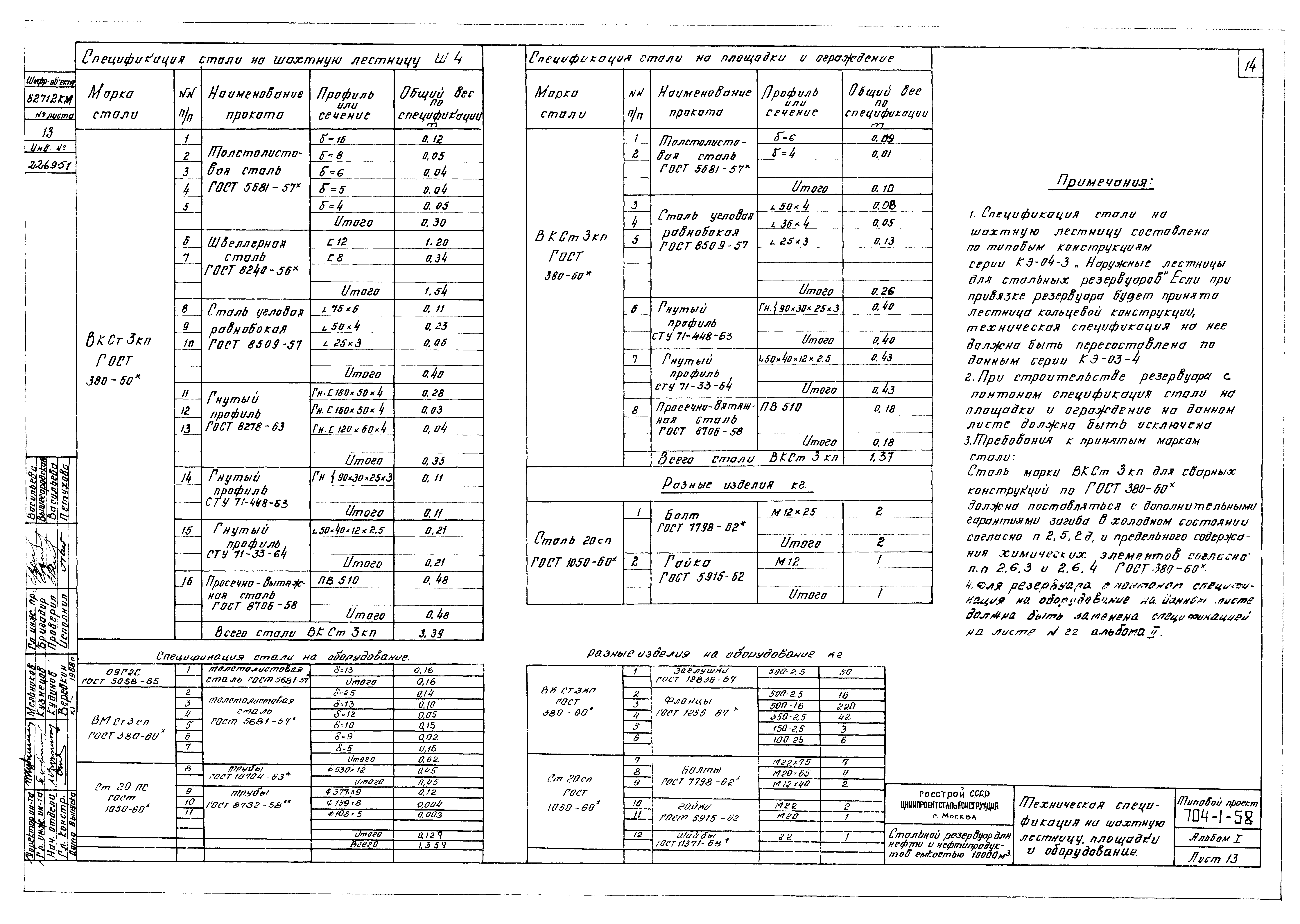

Техническая спецификация на шахтную лестницу, площадки и оборудования

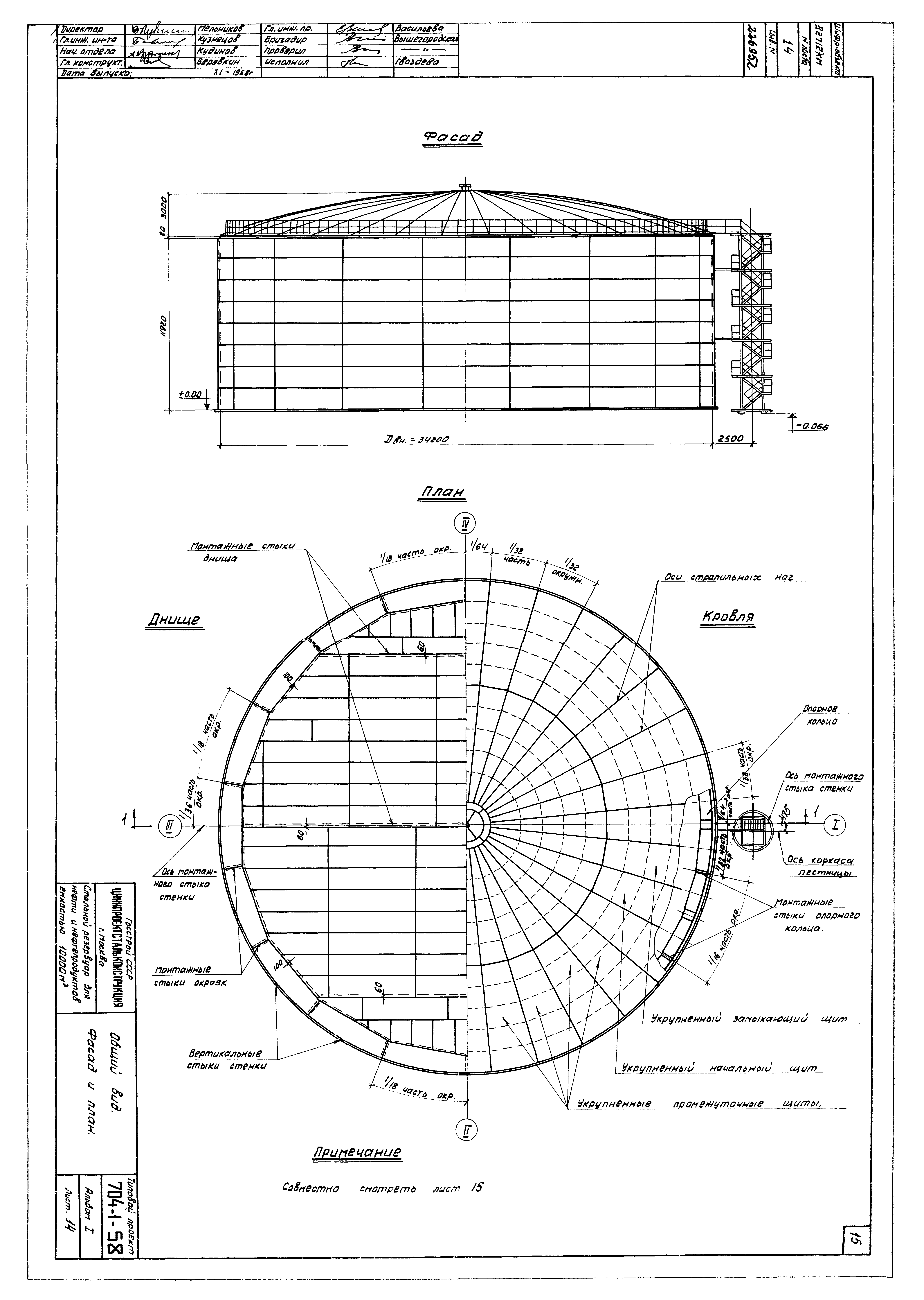

Общий вид. Фасад и план
Общий вид. Разрез и таблица весовых показателей

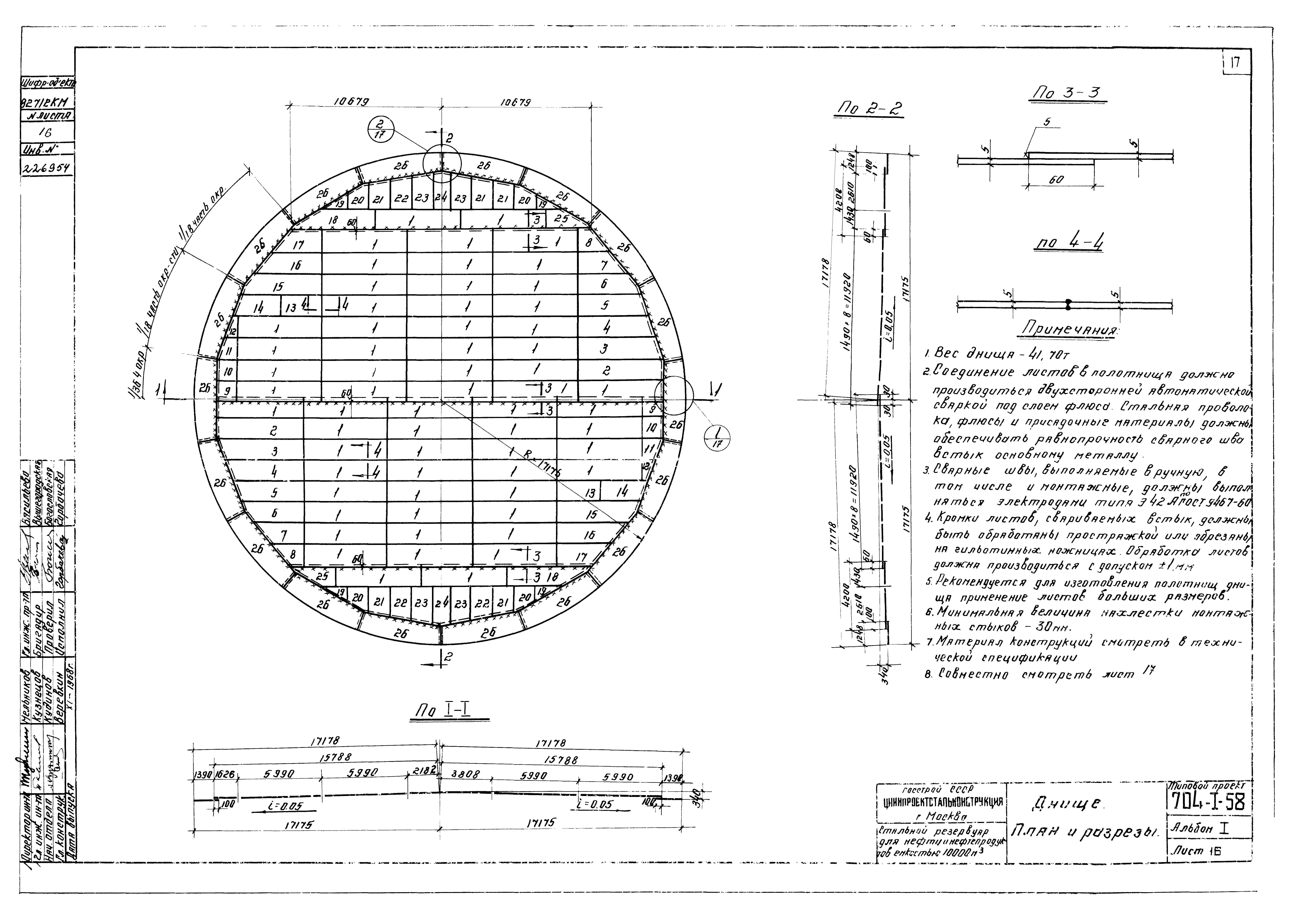

Днище. План и разрезы

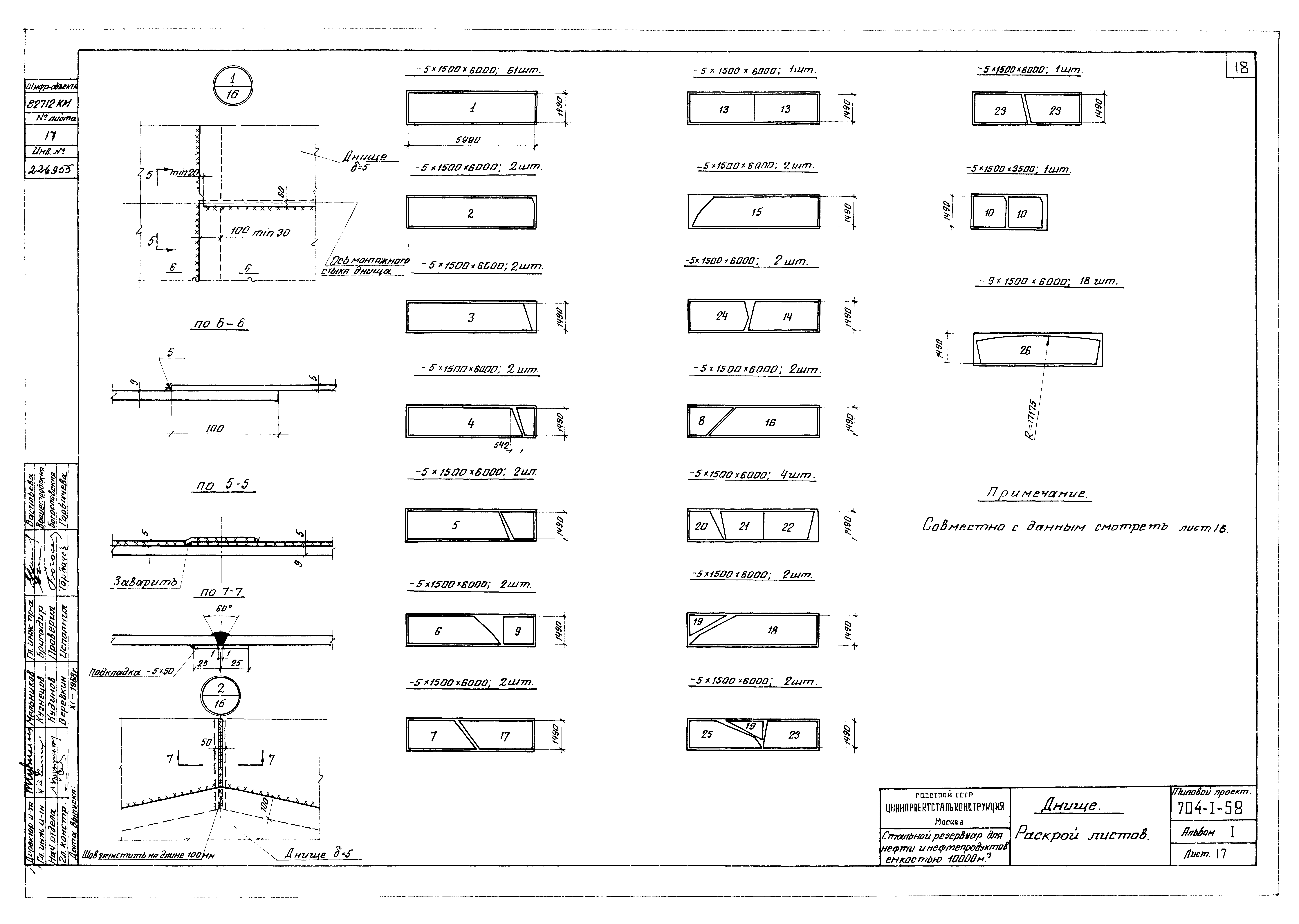

Днище. Раскрой листов

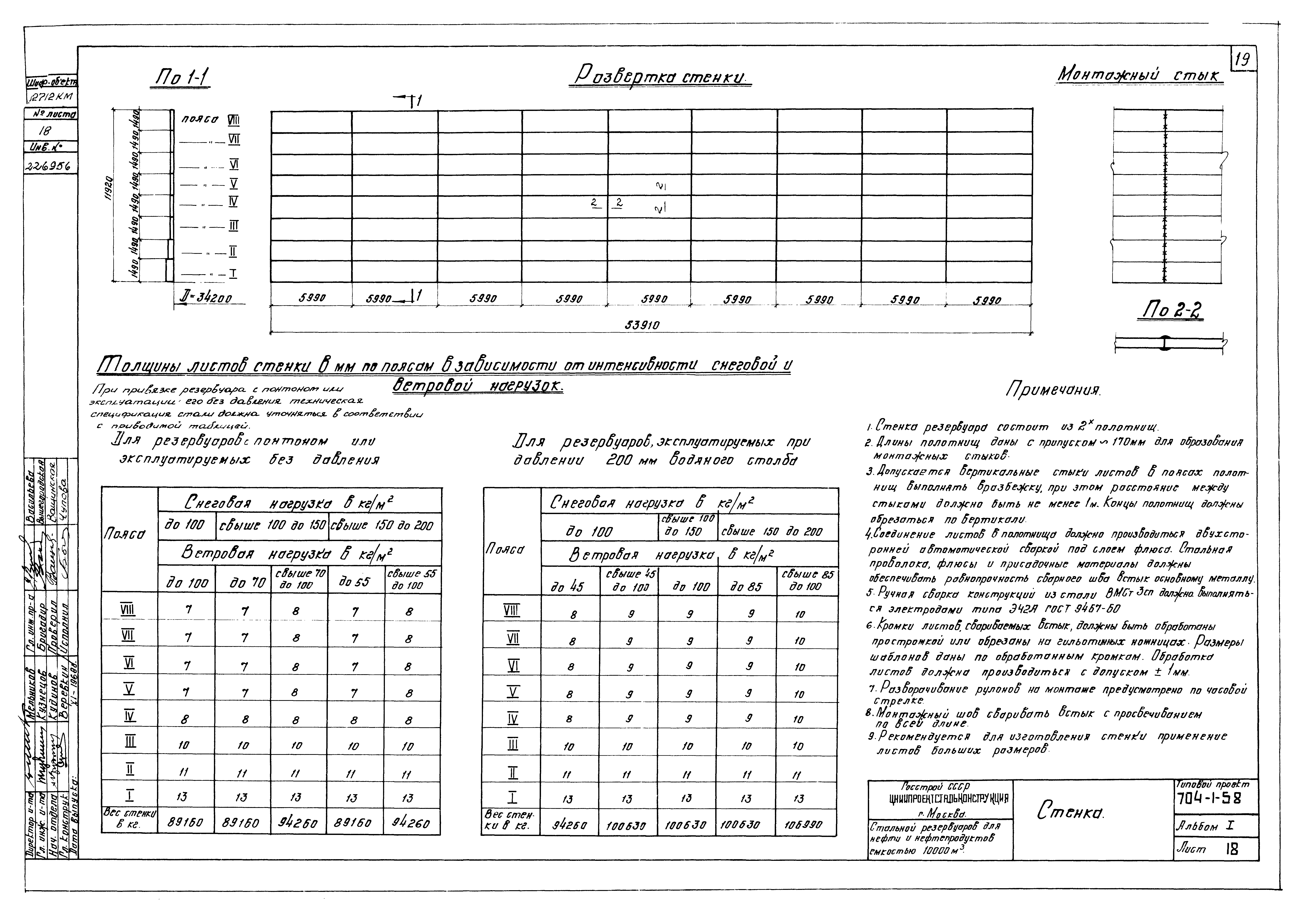

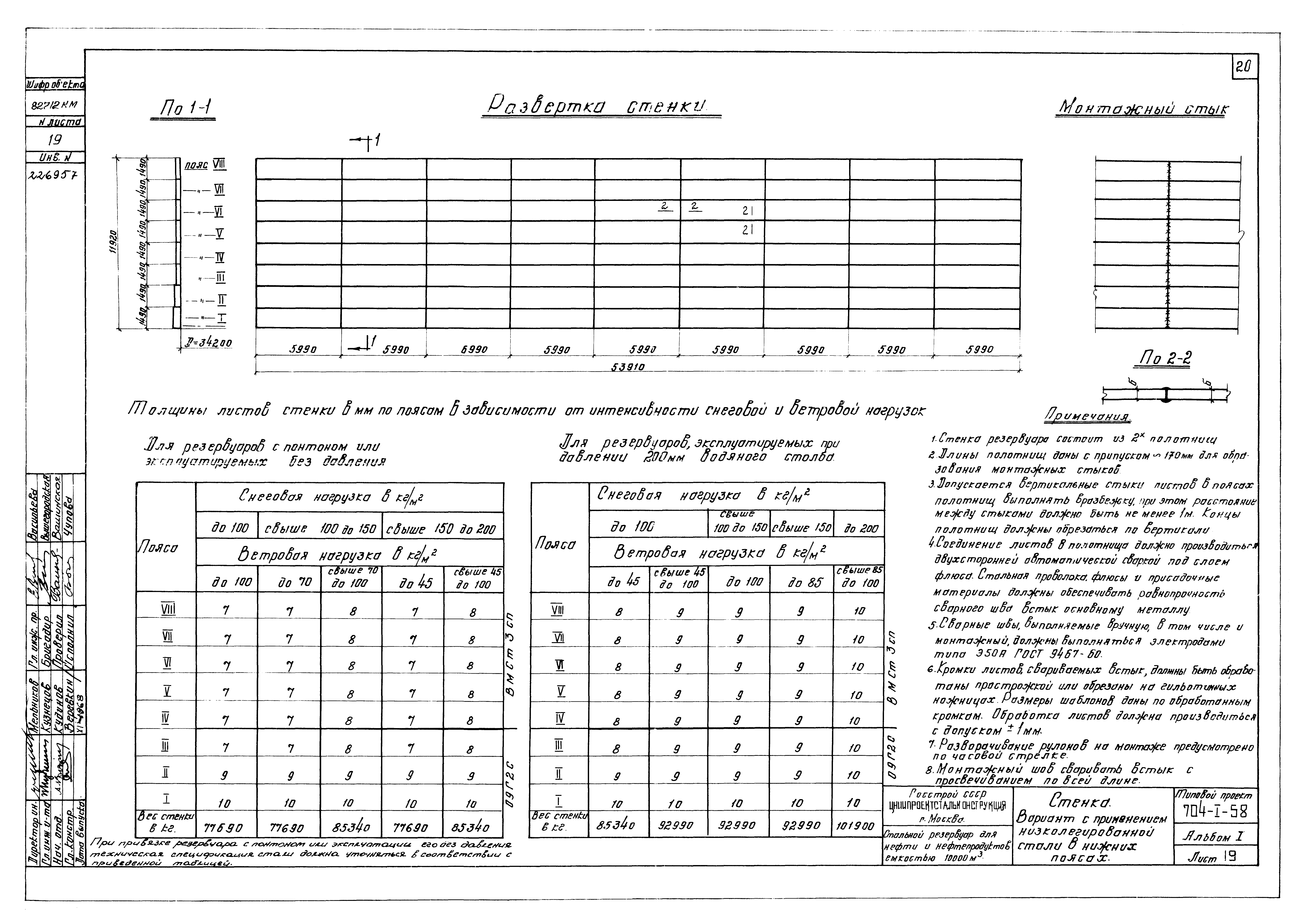

Стенка
Стенка. Вариант с применением низколегированной стали в нижних поясах

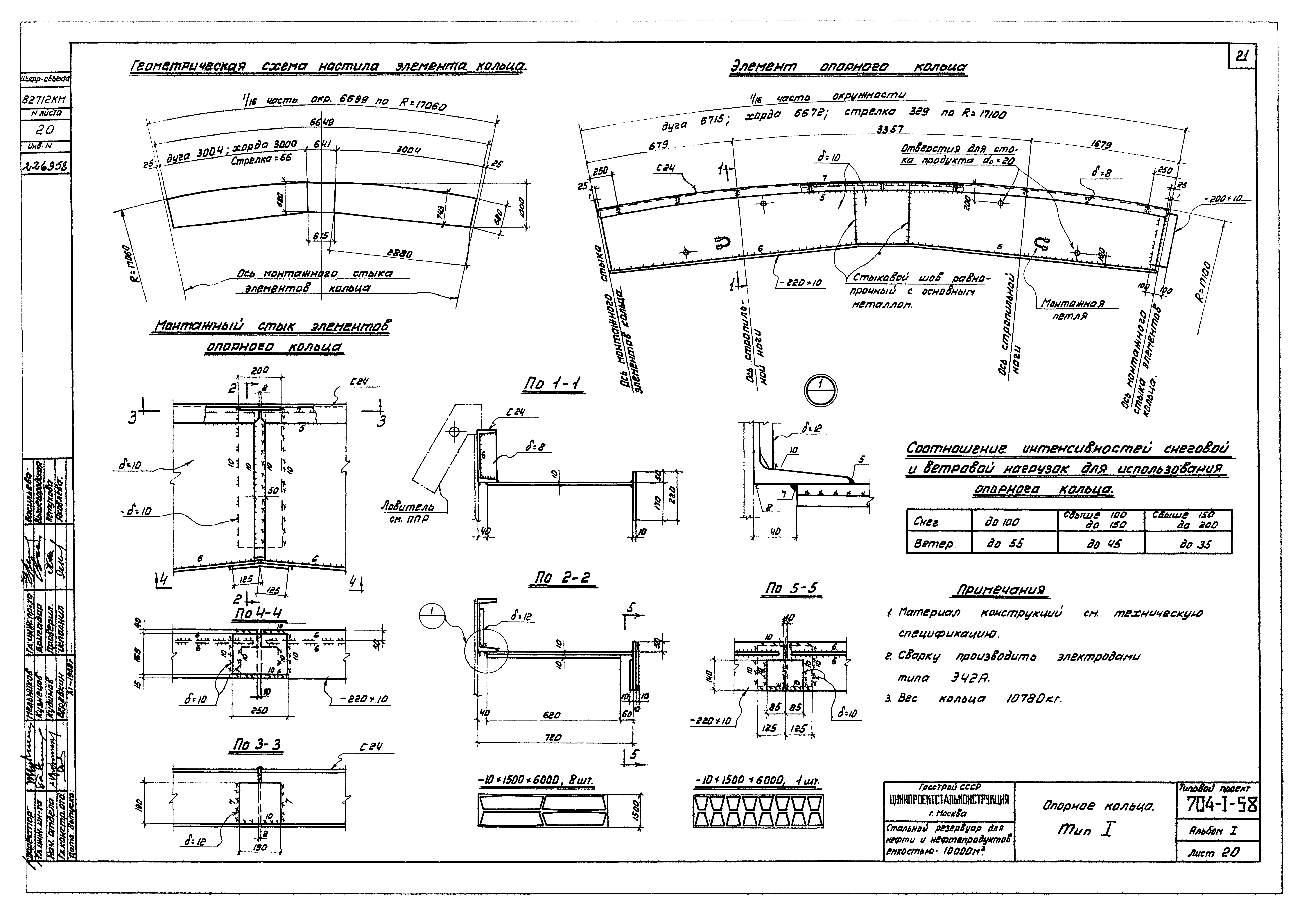

Опорное кольцо, тип I

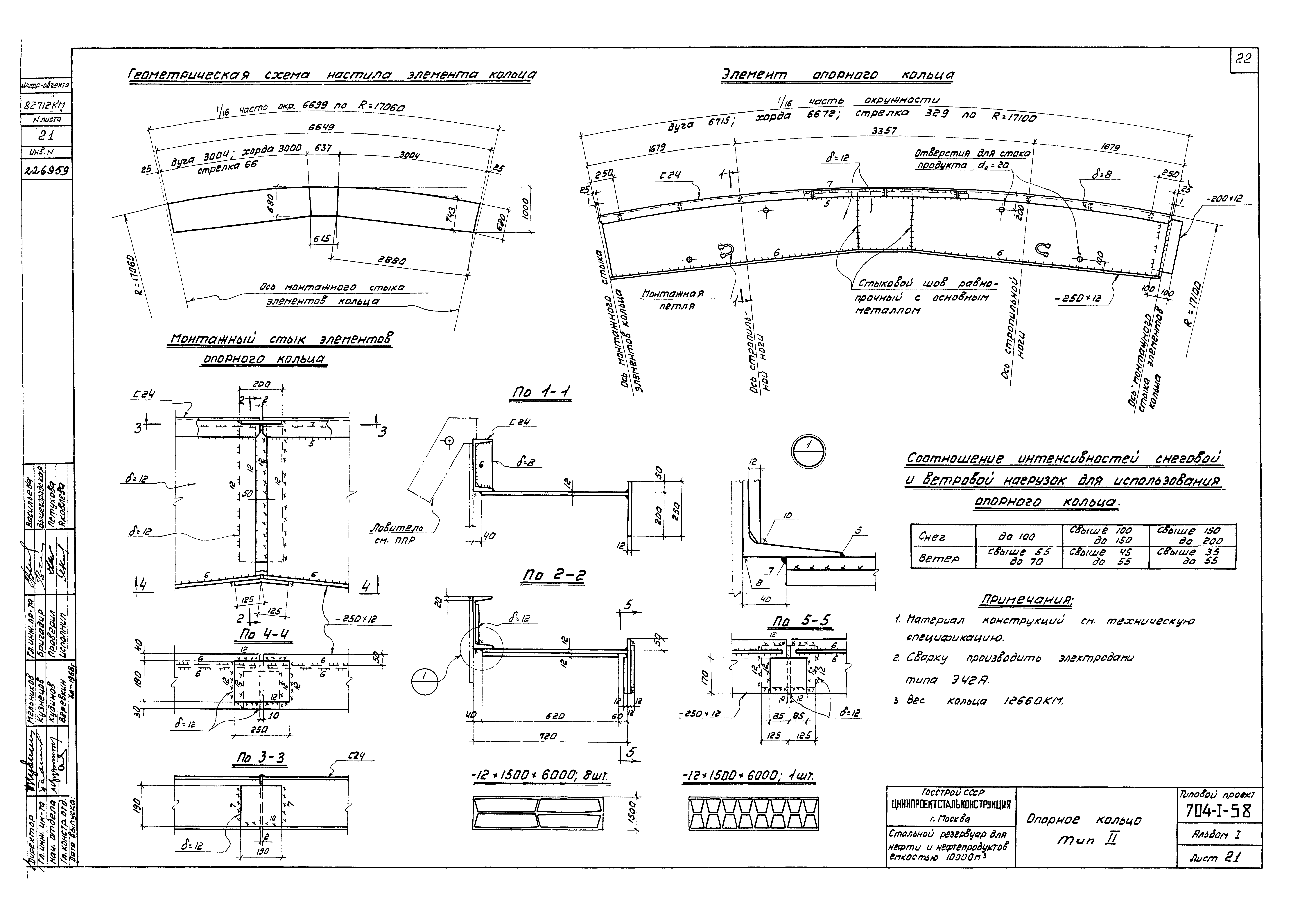

Опорное кольцо, тип II

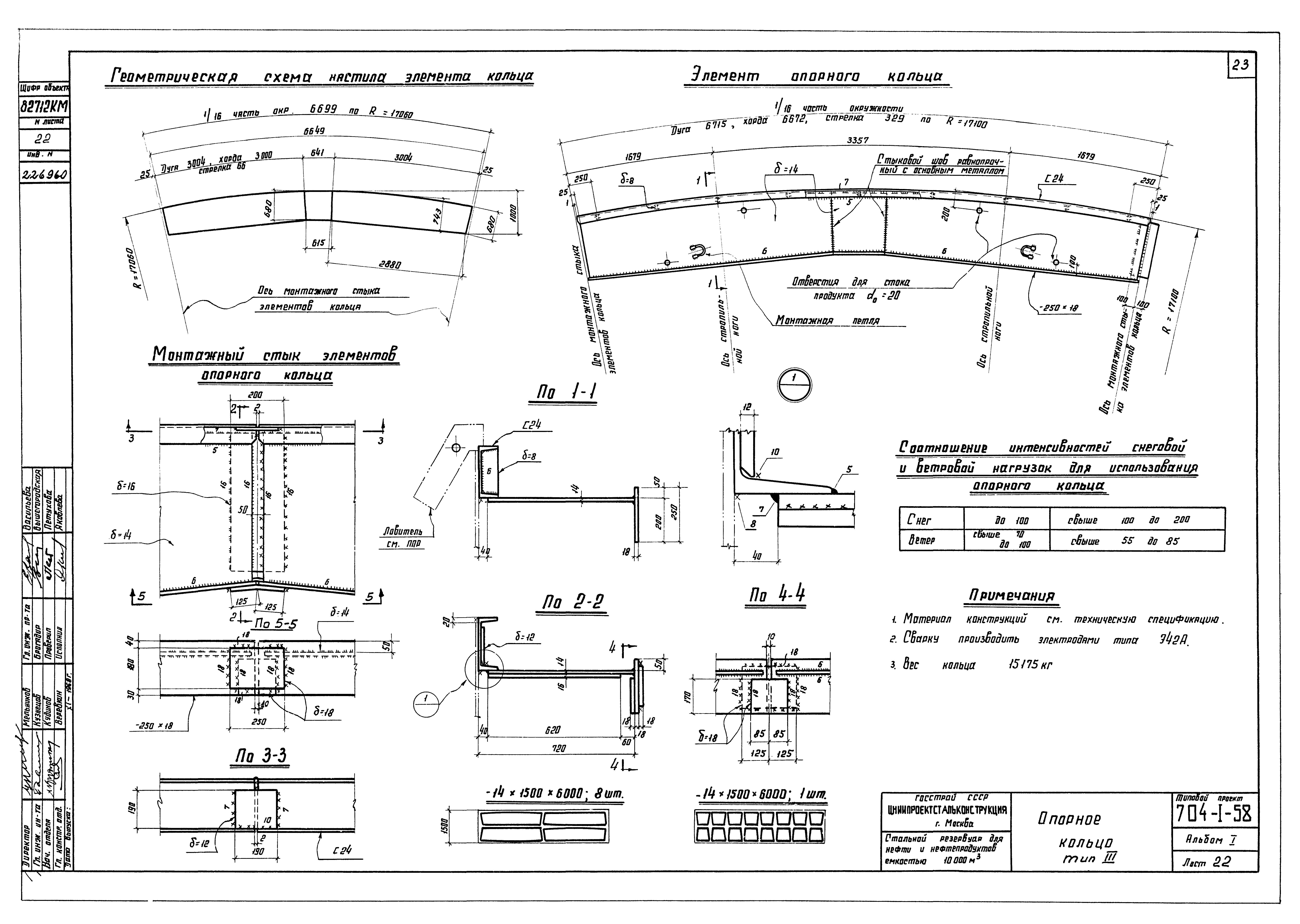

Опорное кольцо, тип III

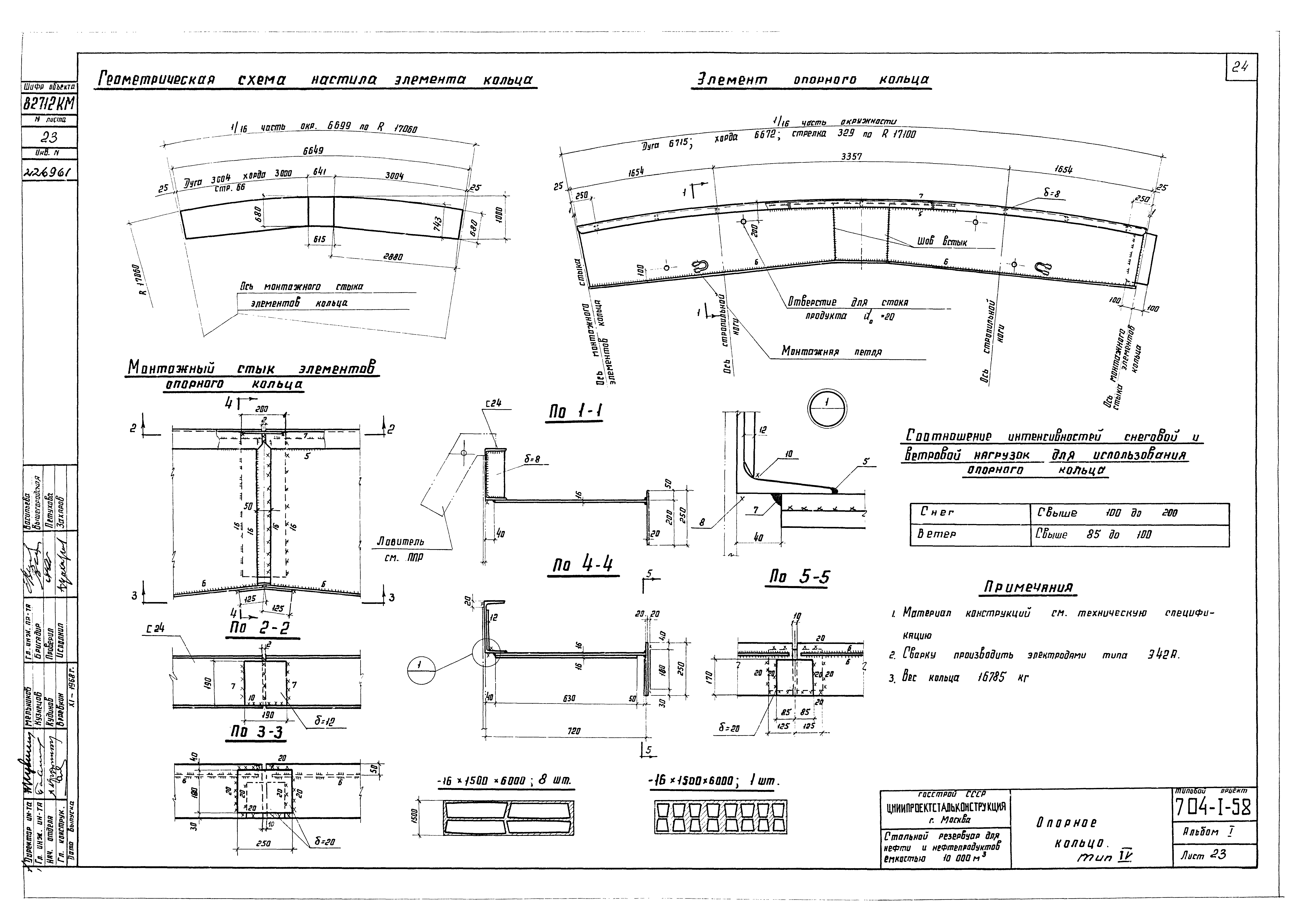

Опорное кольцо, тип IV

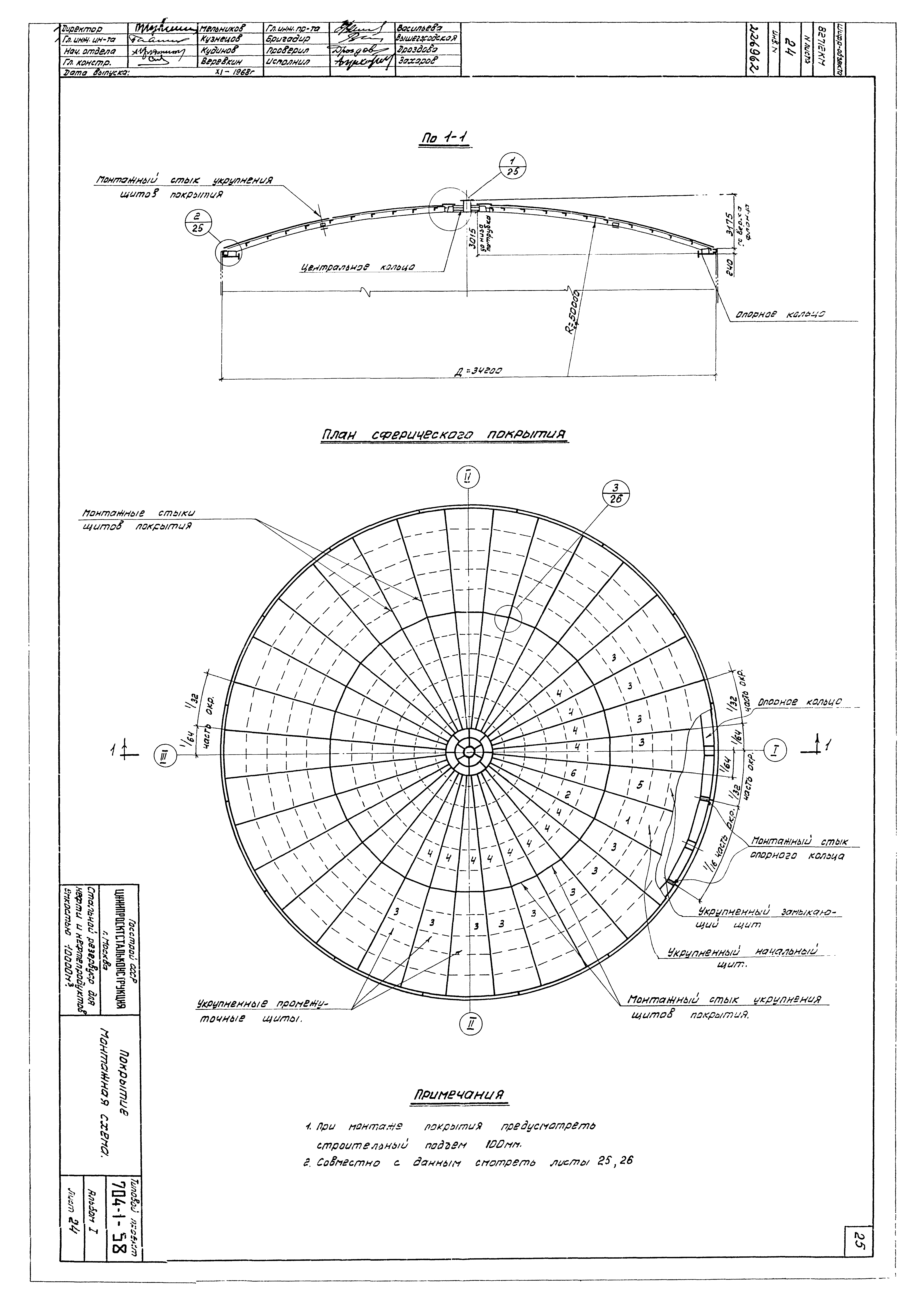

Покрытие. Монтажная схема

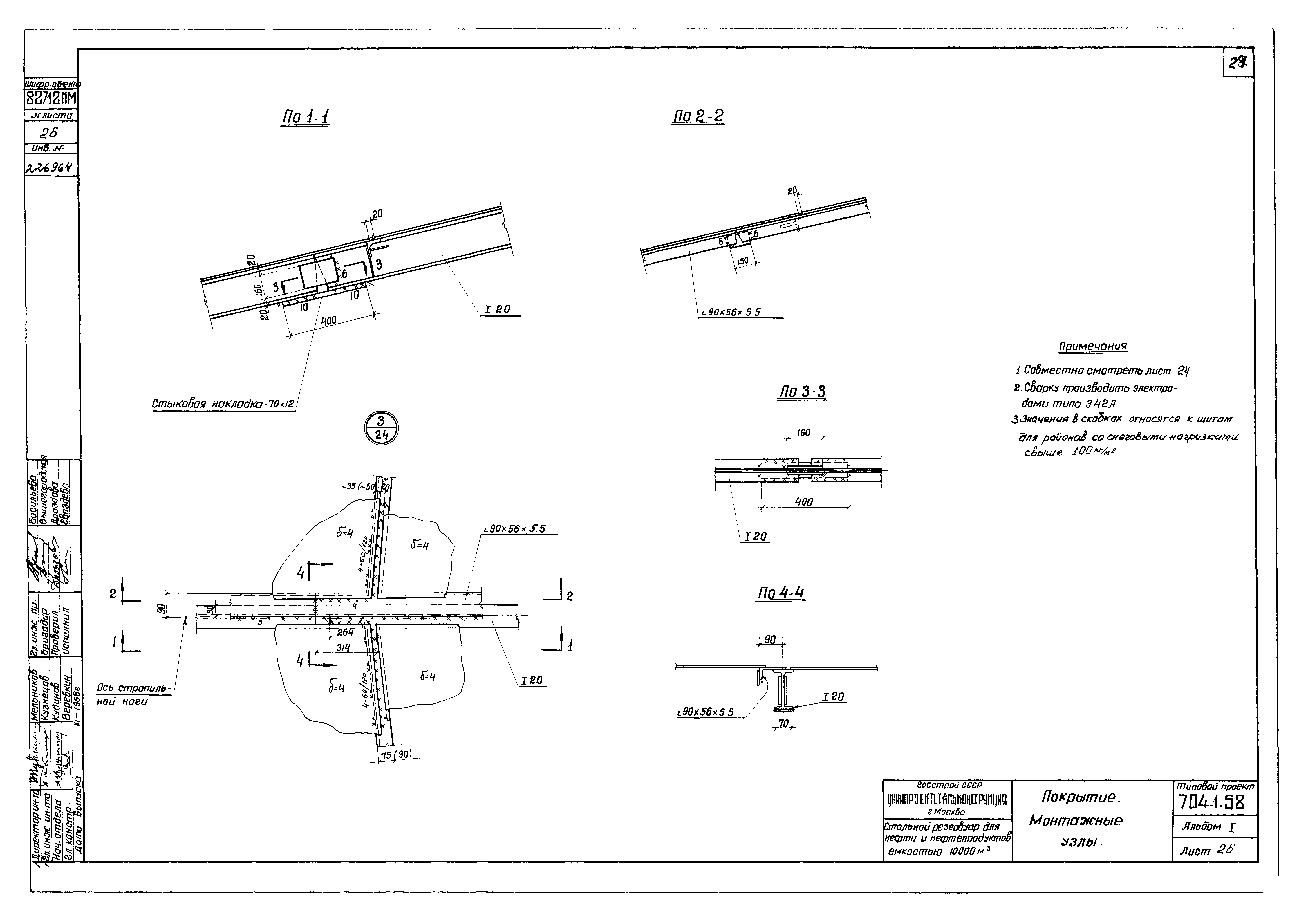

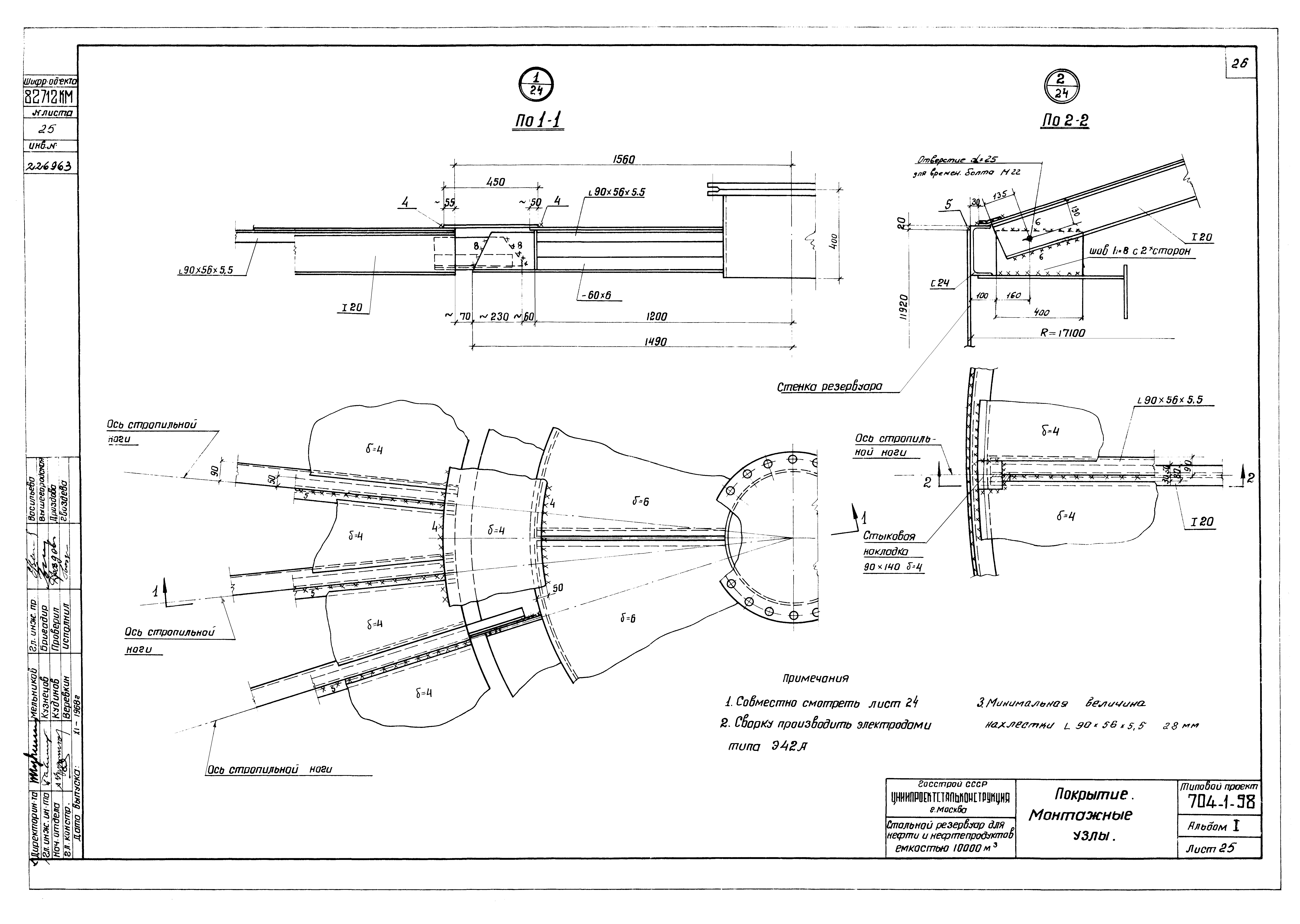

Покрытие. Монтажные узлы

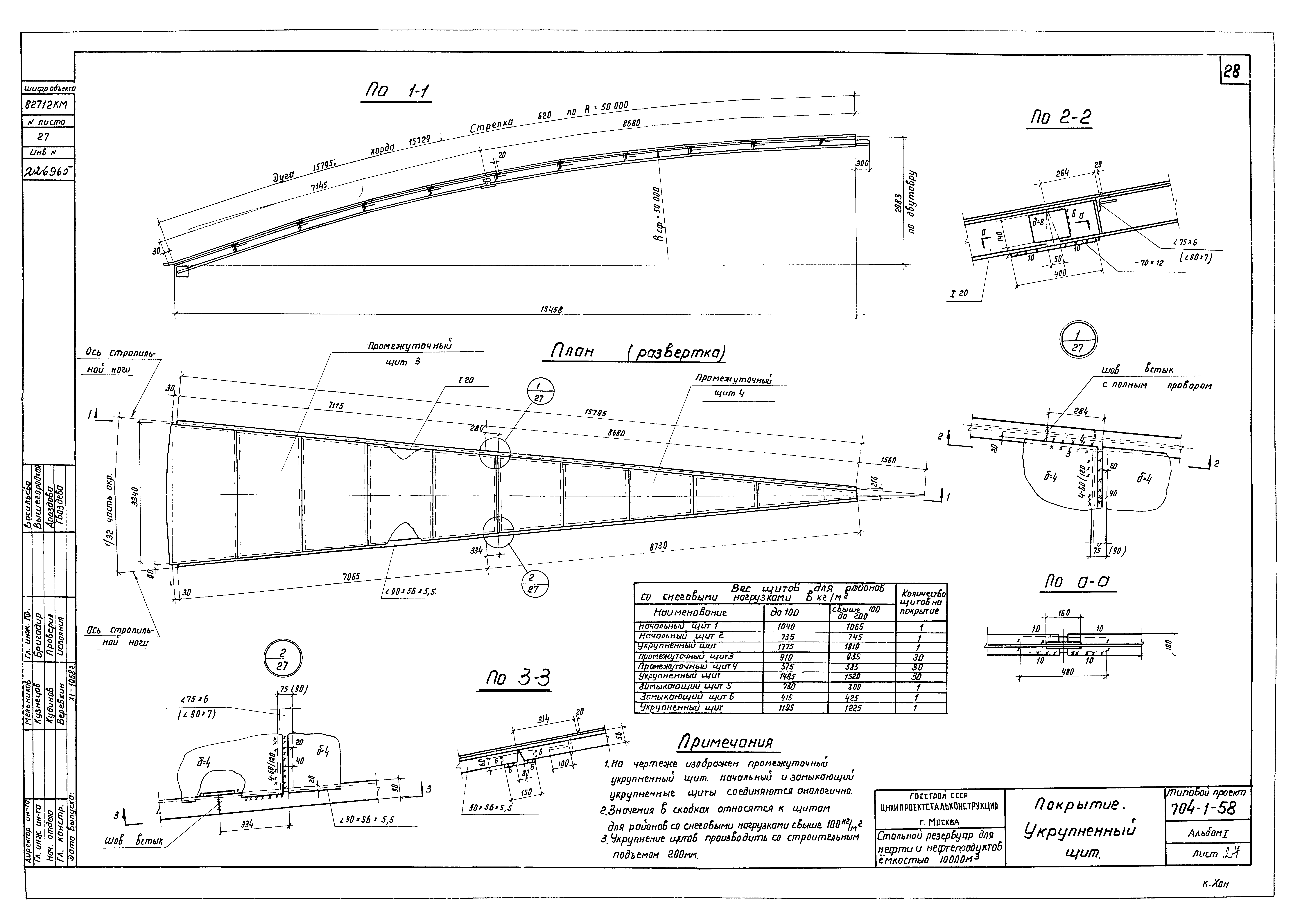

Покрытие. Укрупненный щит

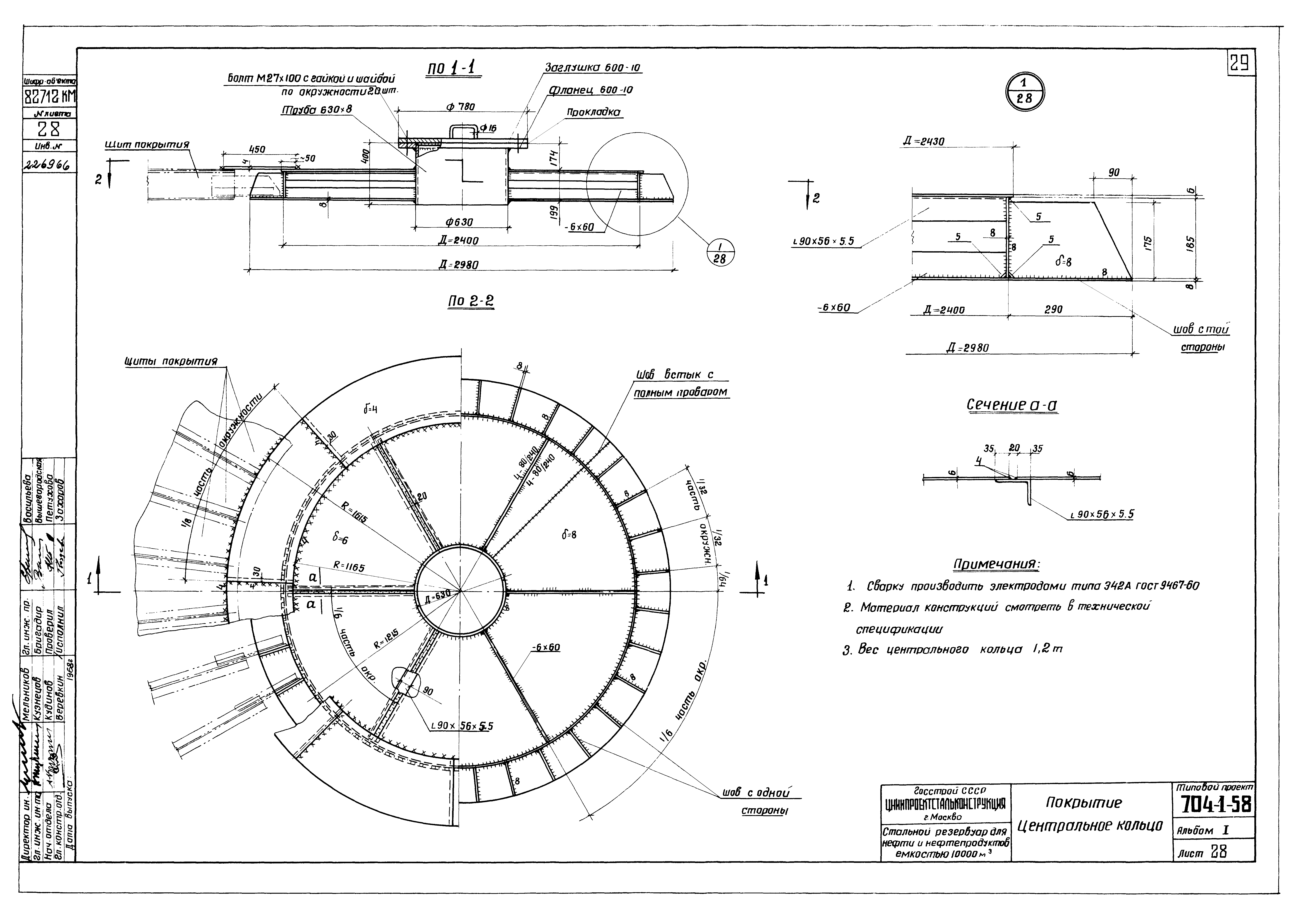

Покрытие. Центральное кольцо

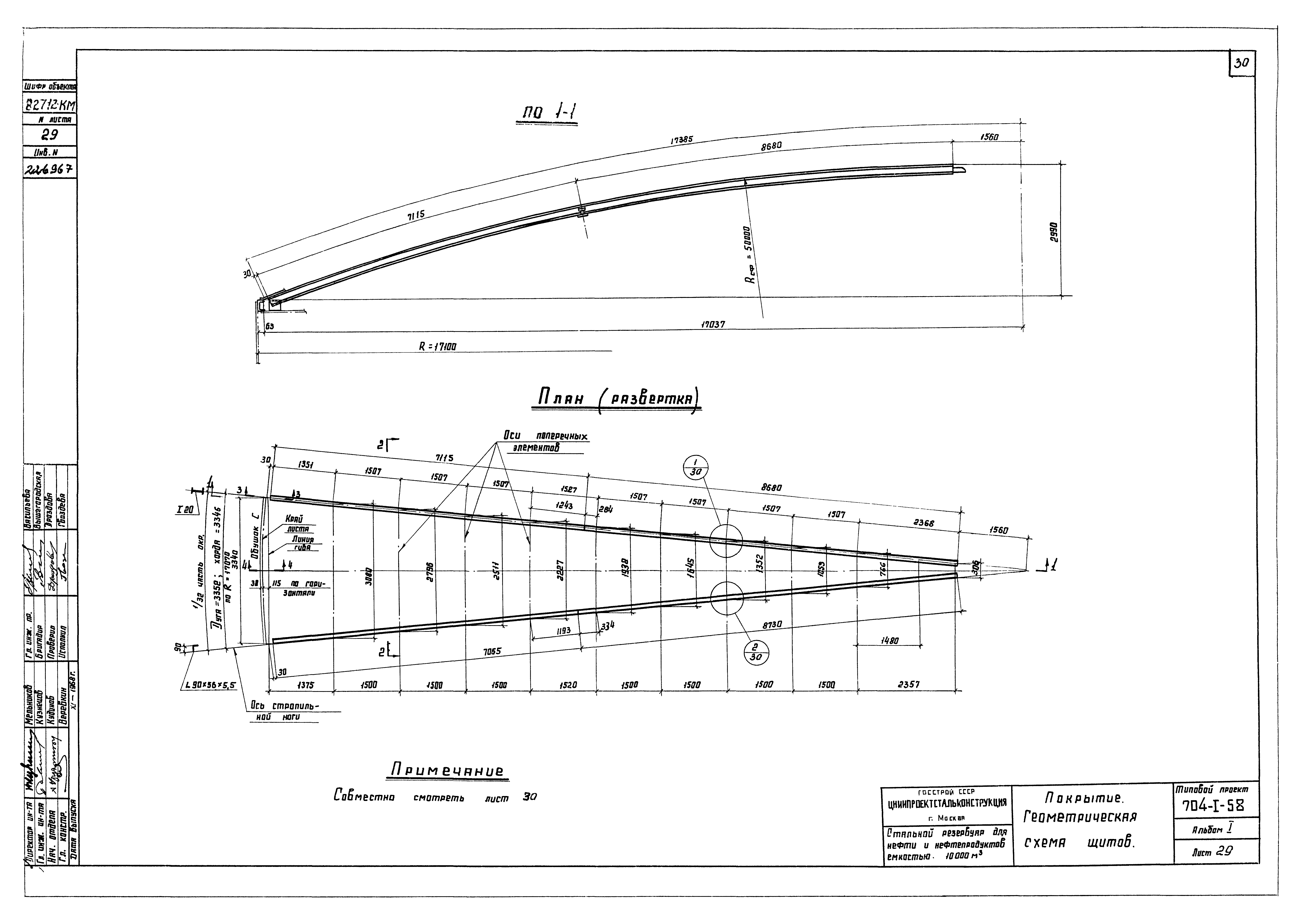

Покрытие. Геометрическая схема щитов

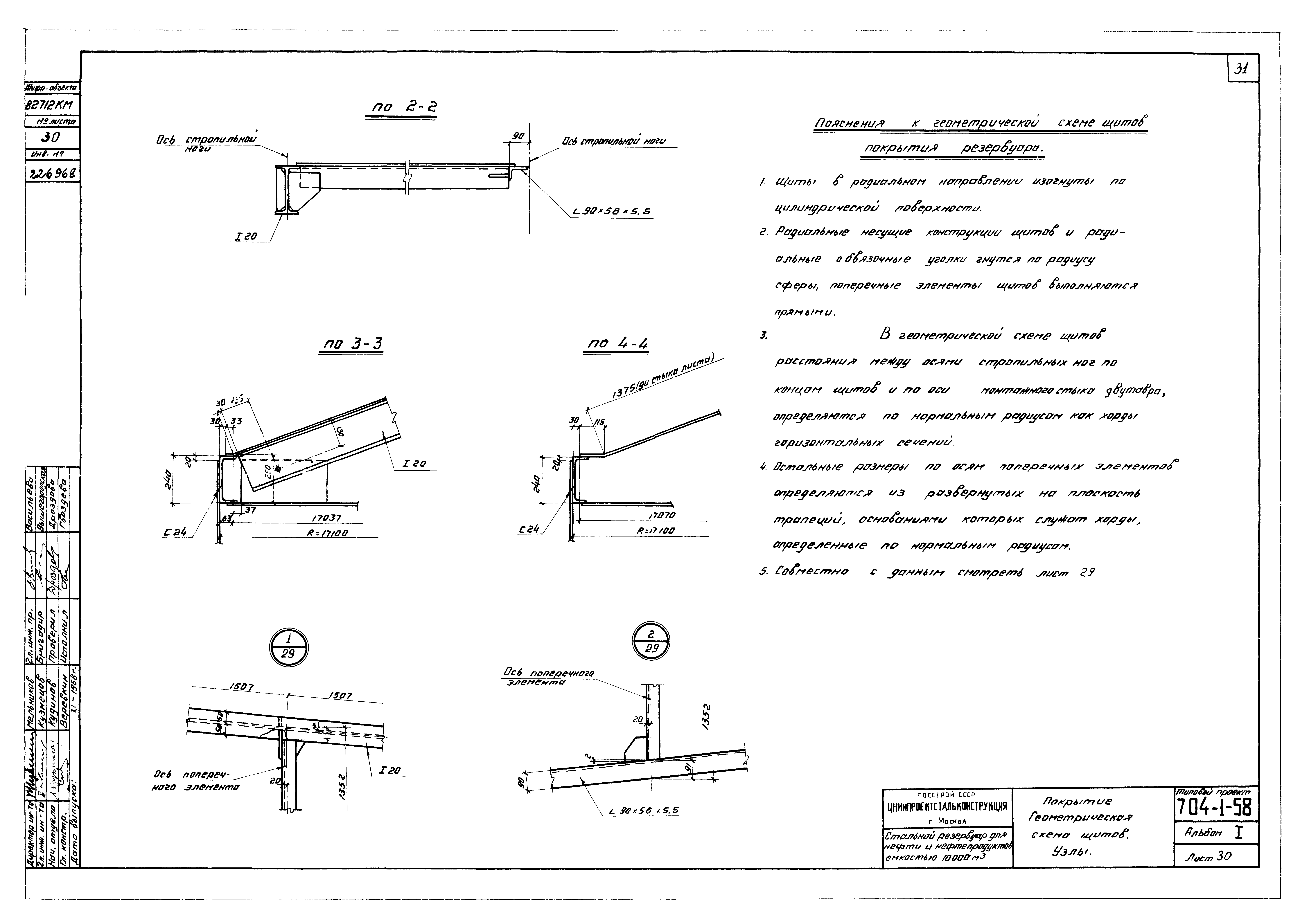

Покрытие. Геометрическая схема щитов. Узлы

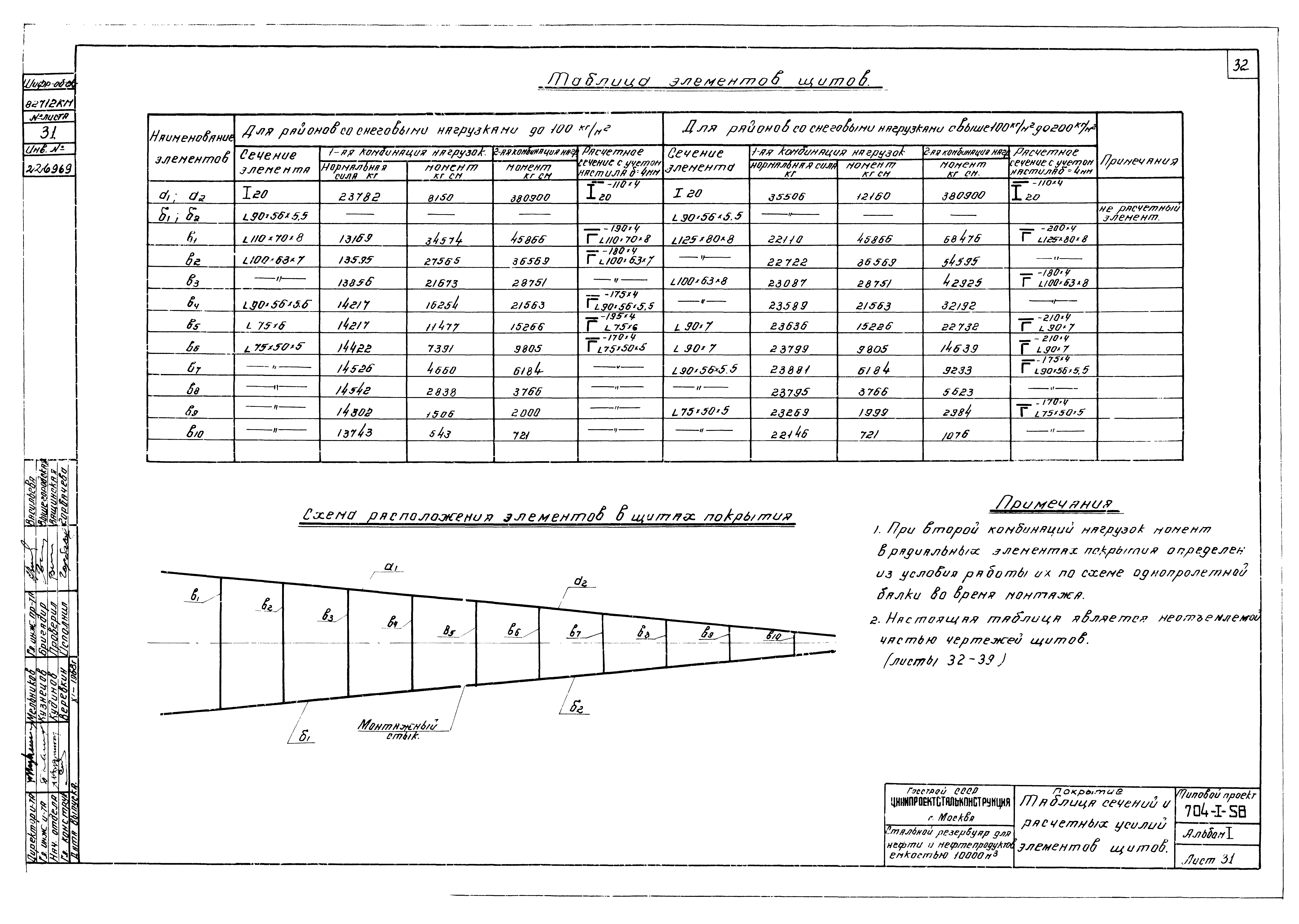

Покрытие. Таблица сечений и расчетных усилий элементов щитов

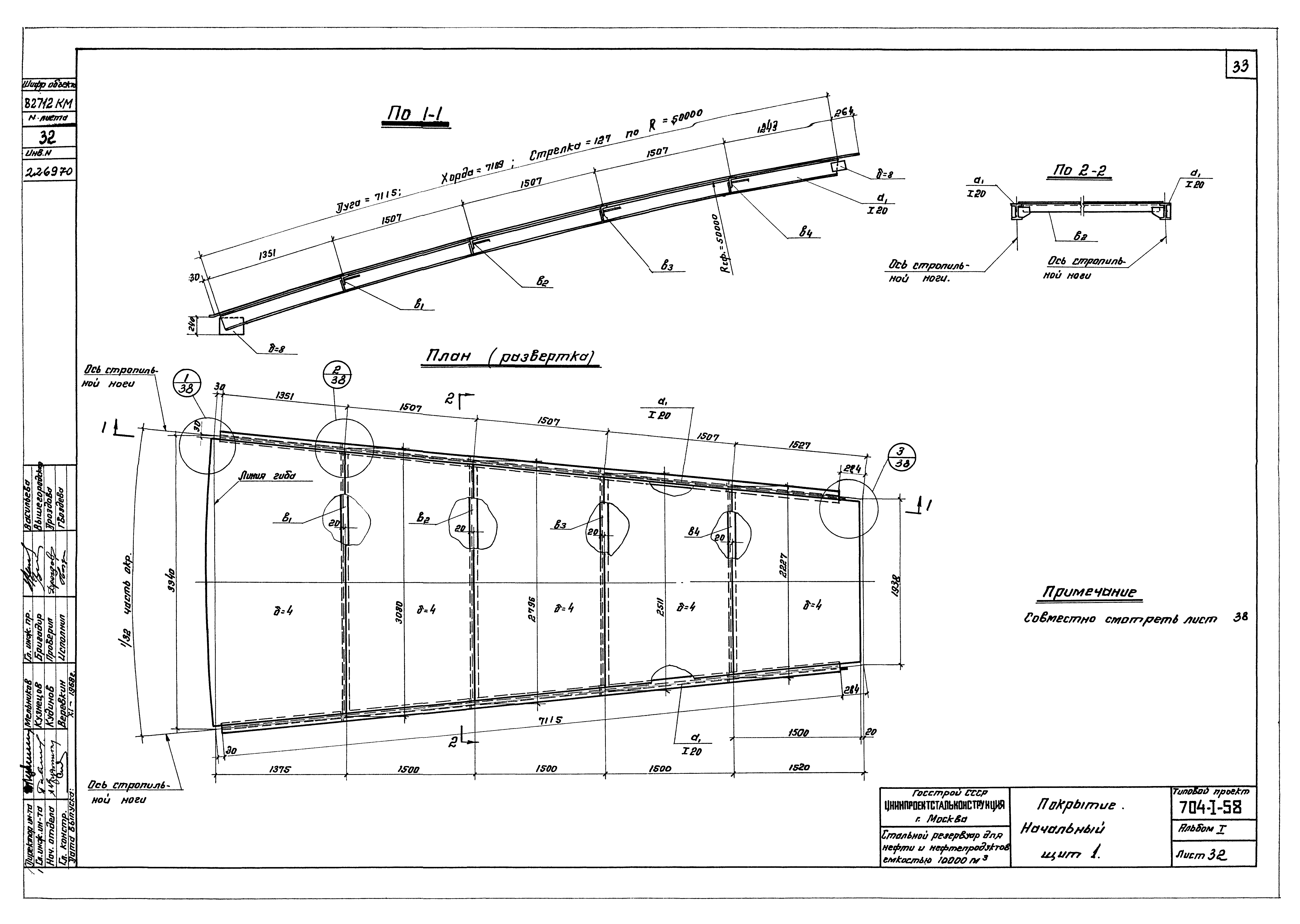

Покрытие. Начальный щит 1
Покрытие. Начальный щит 2

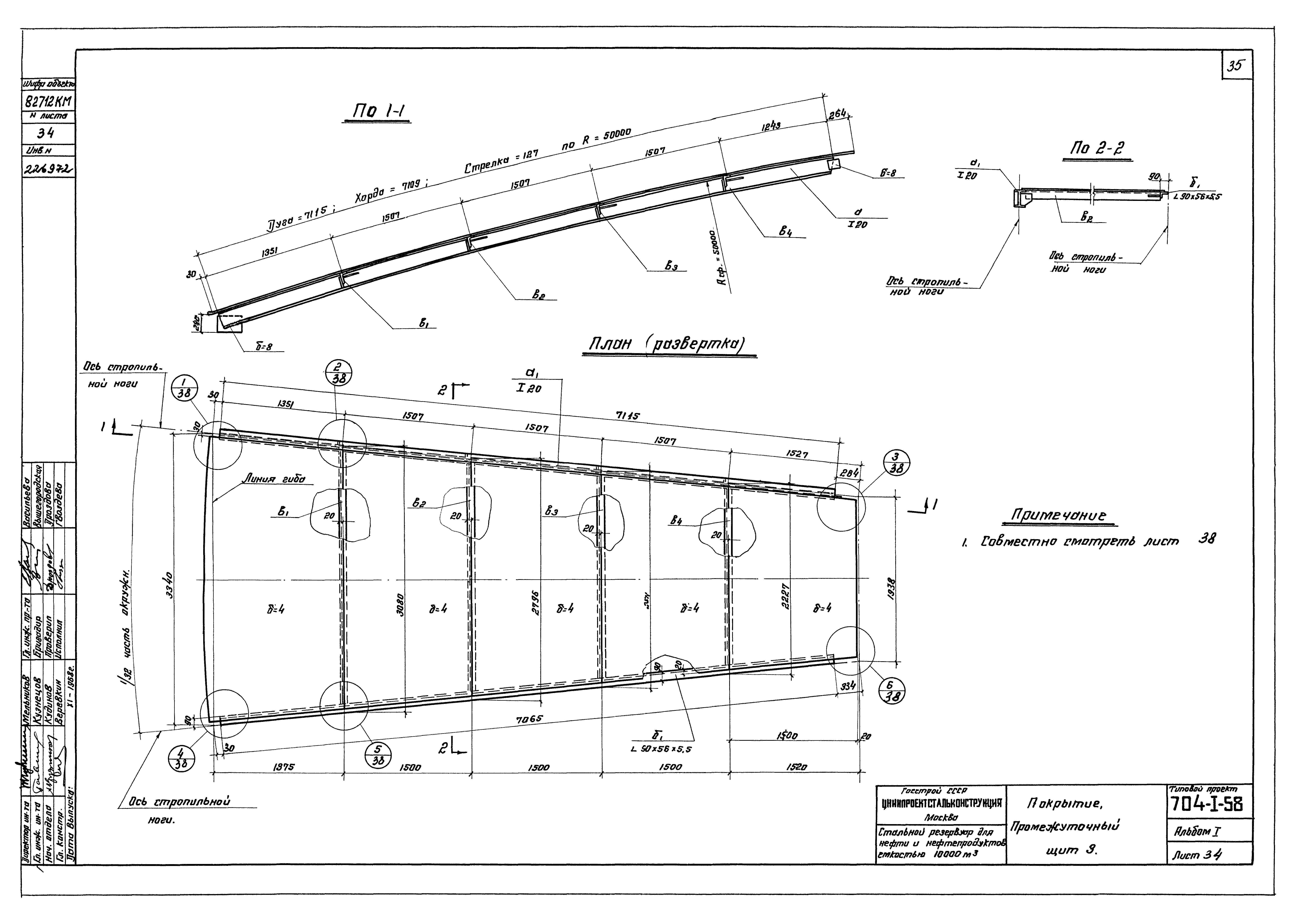

Покрытие. Промежуточный щит 3

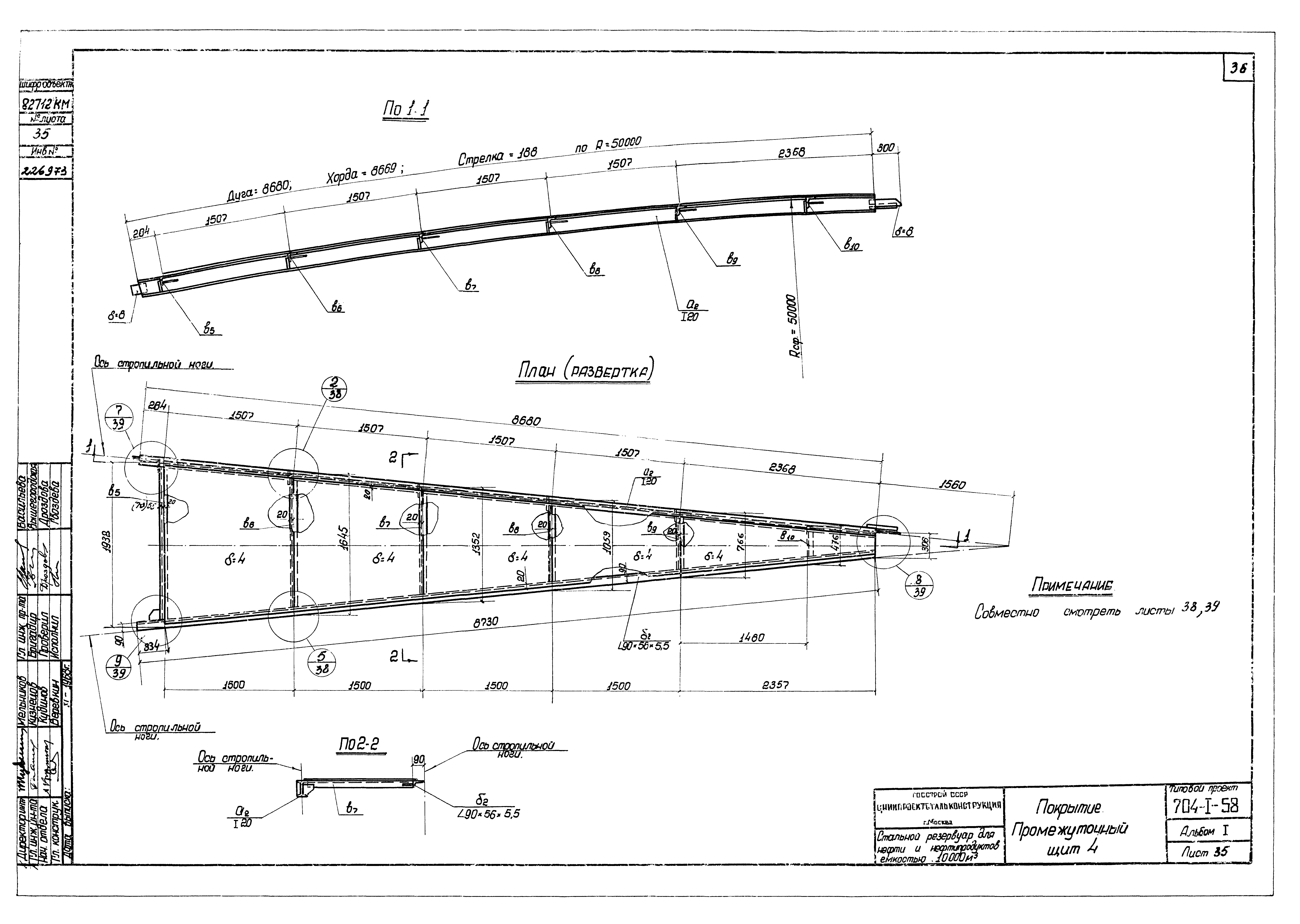

Покрытие. Промежуточный щит 4
Покрытие. Замыкающий щит 5

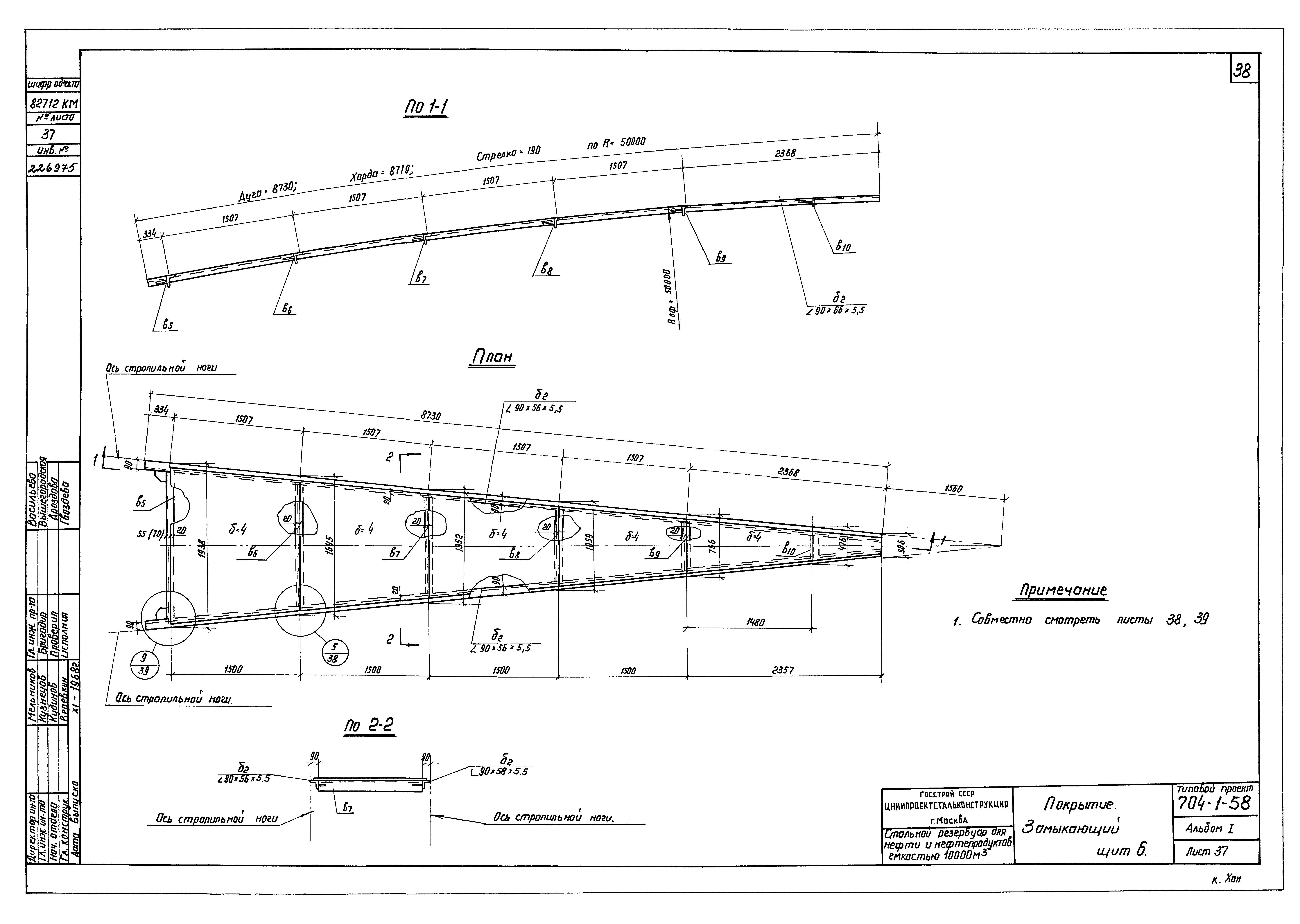

Покрытие. Замыкающий щит 6

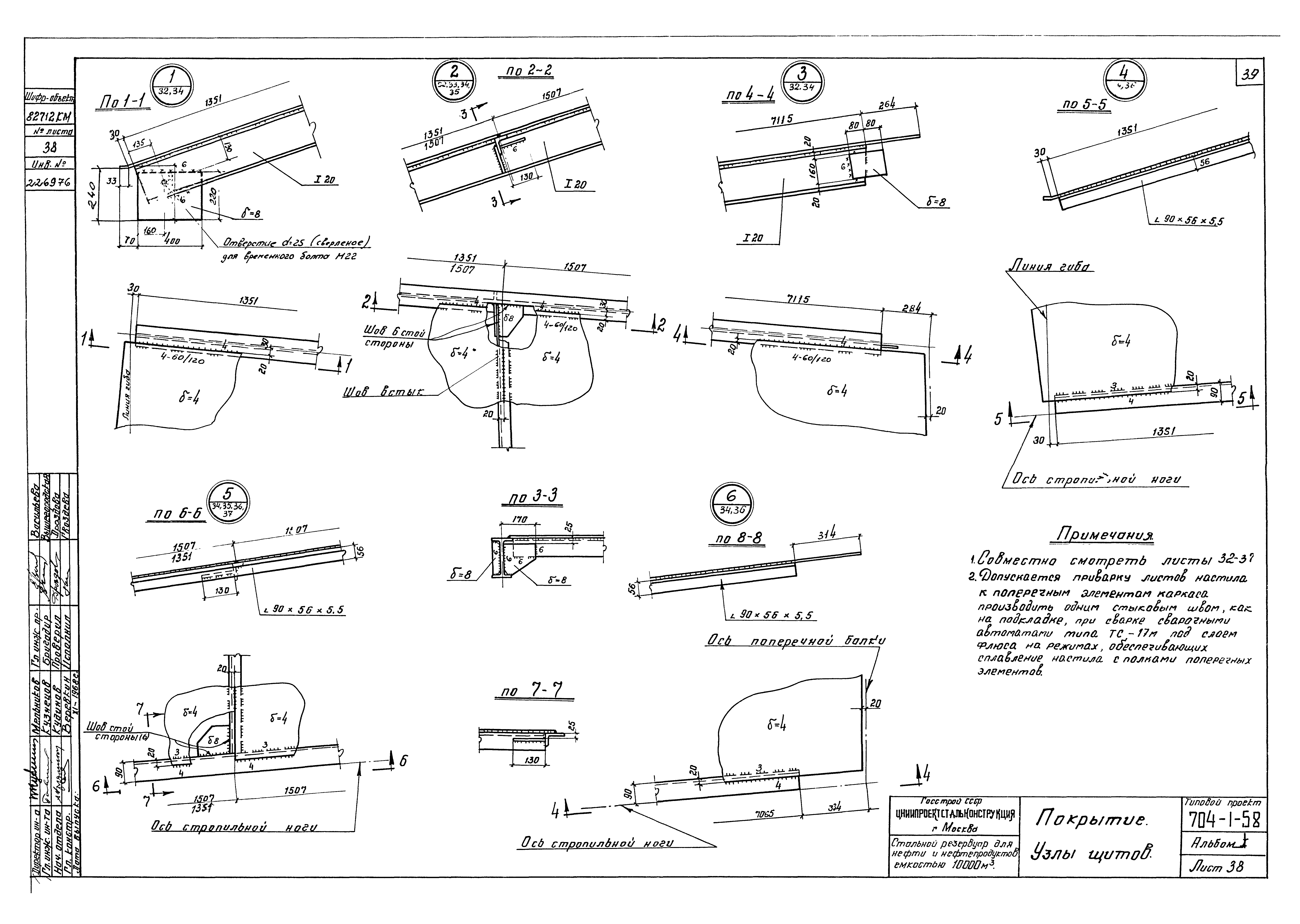

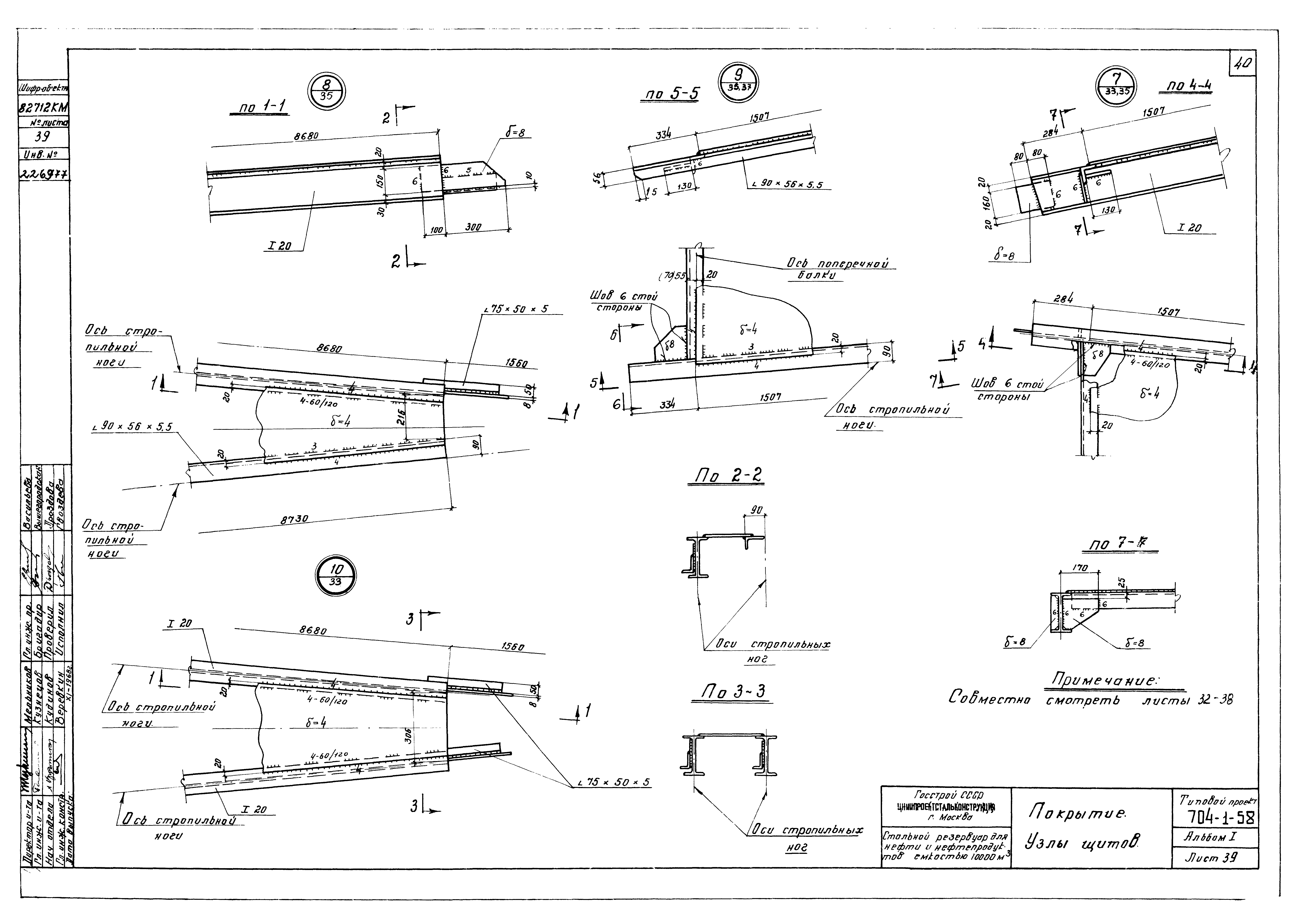

Покрытие. Узлы щитов

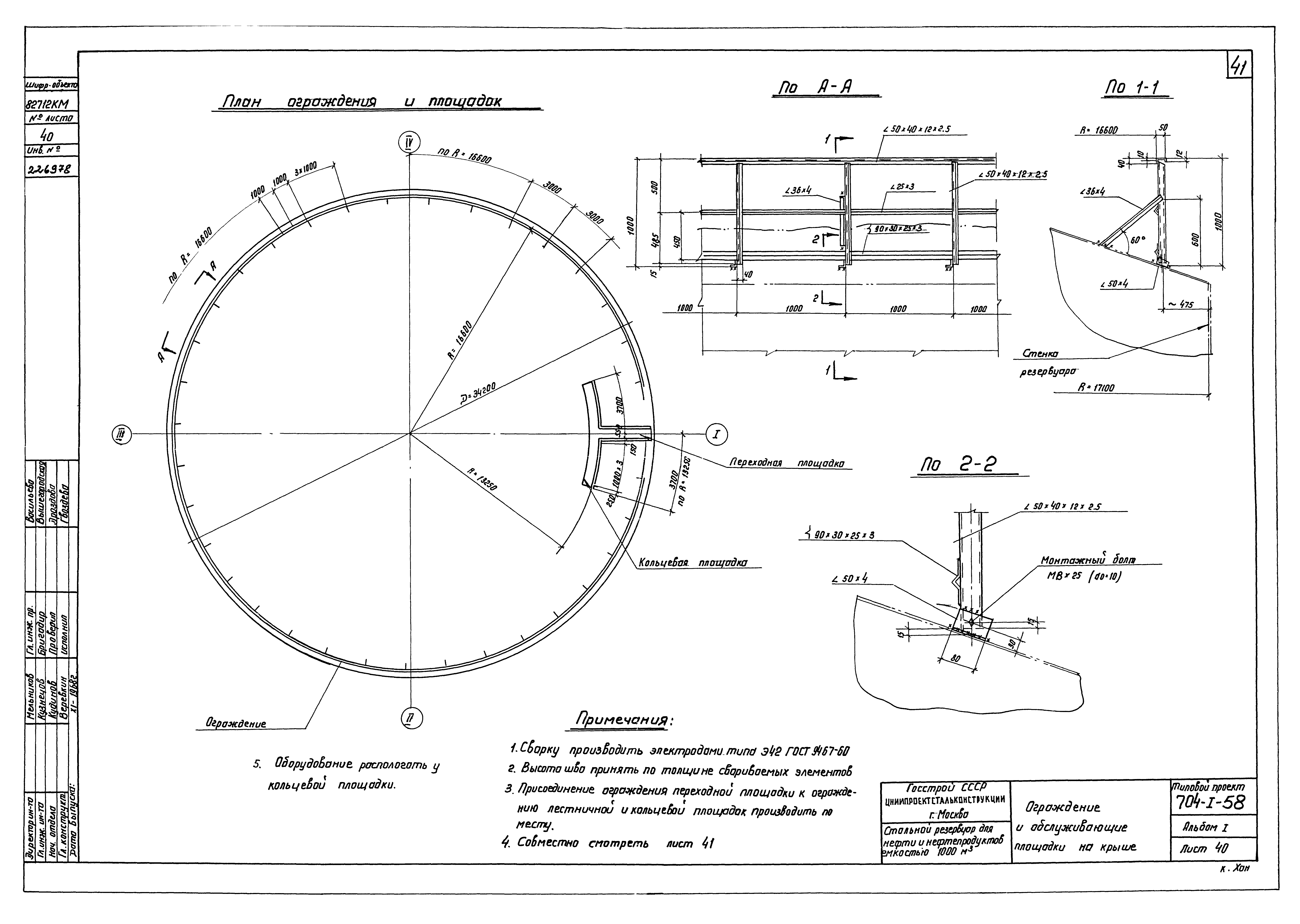

Ограждение и обслуживающие площадки на крыше

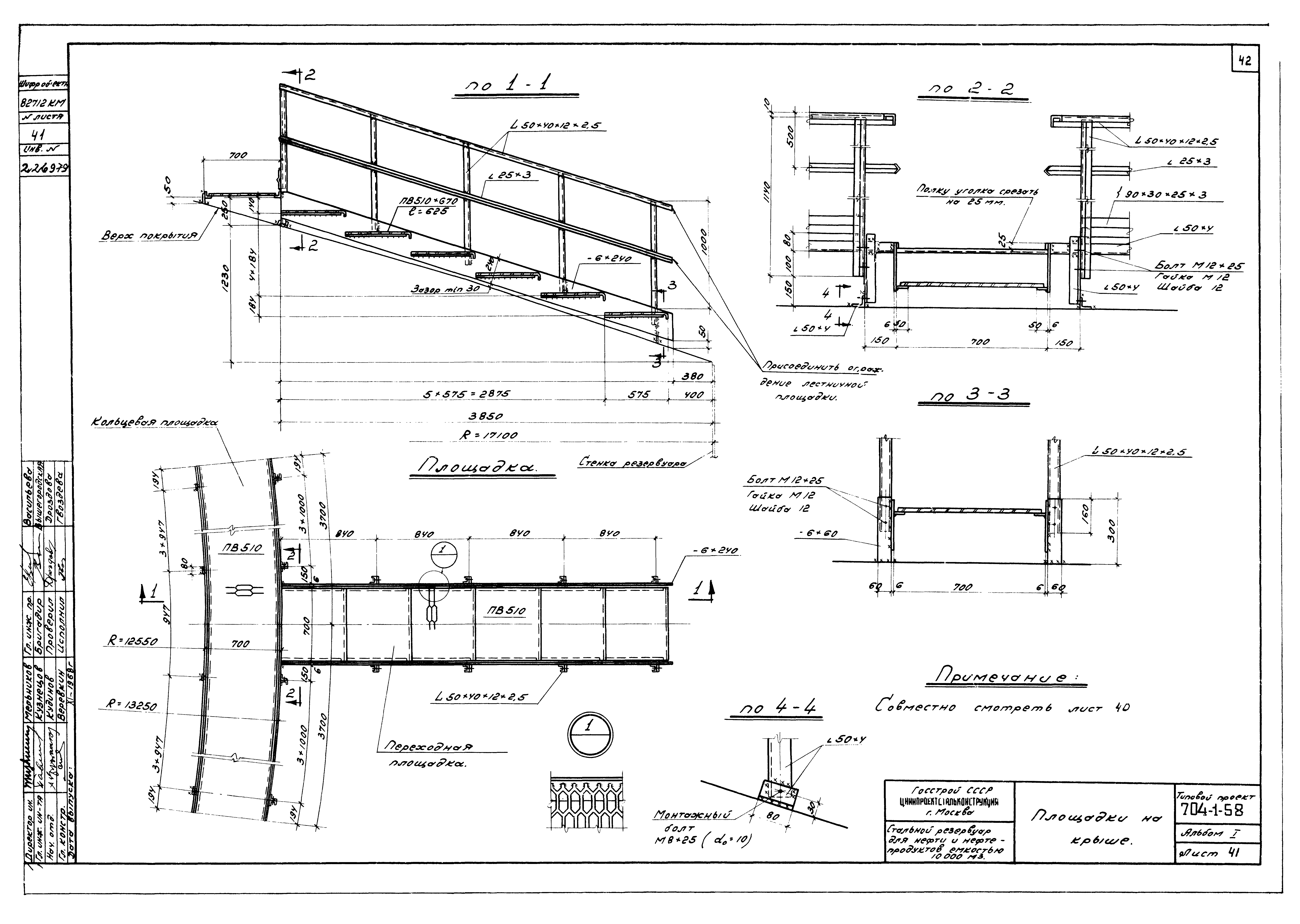

Площадки на крыше

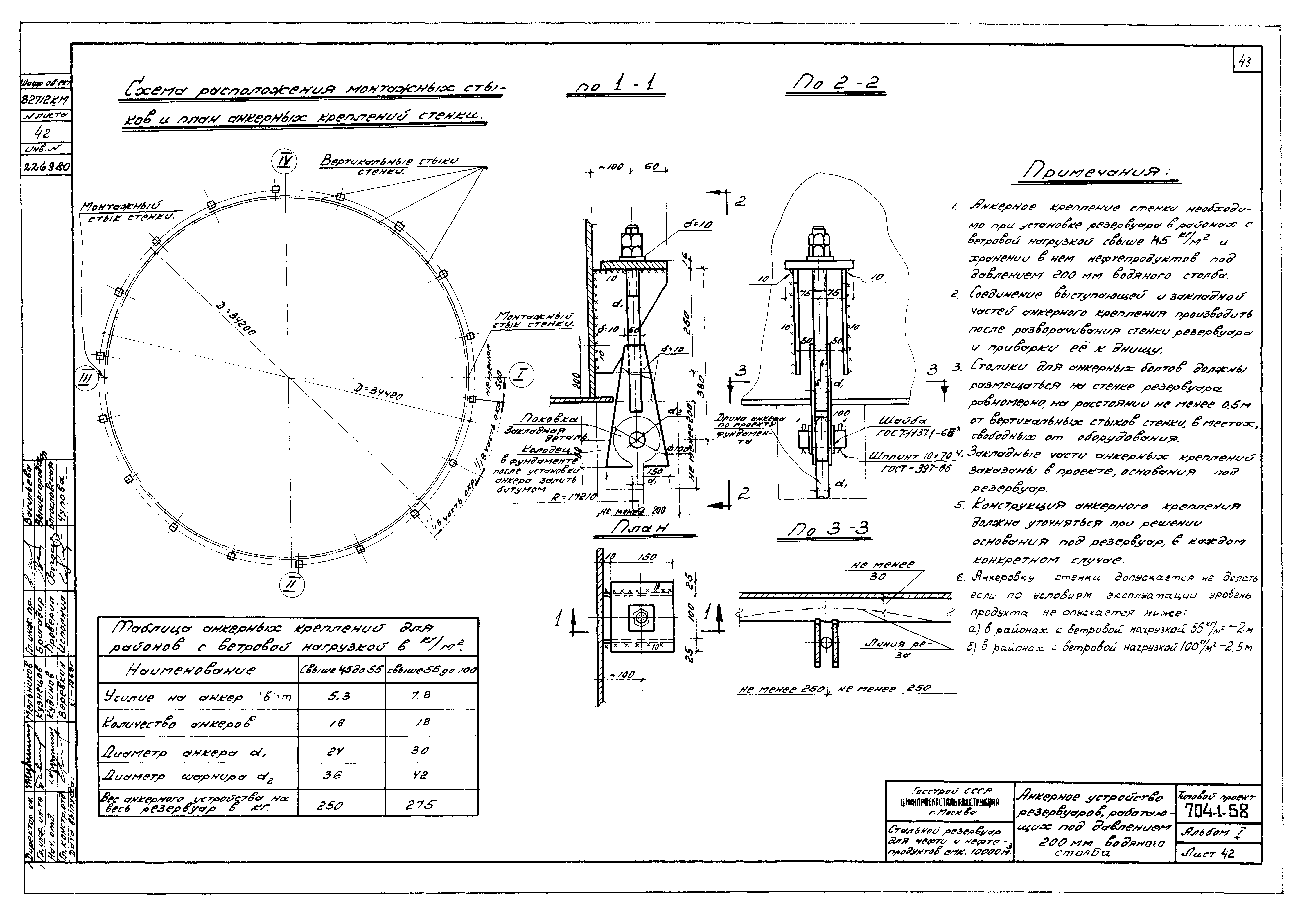

Анкерное устройство резервуаров, работающих под давлением 200 мм водяного столба

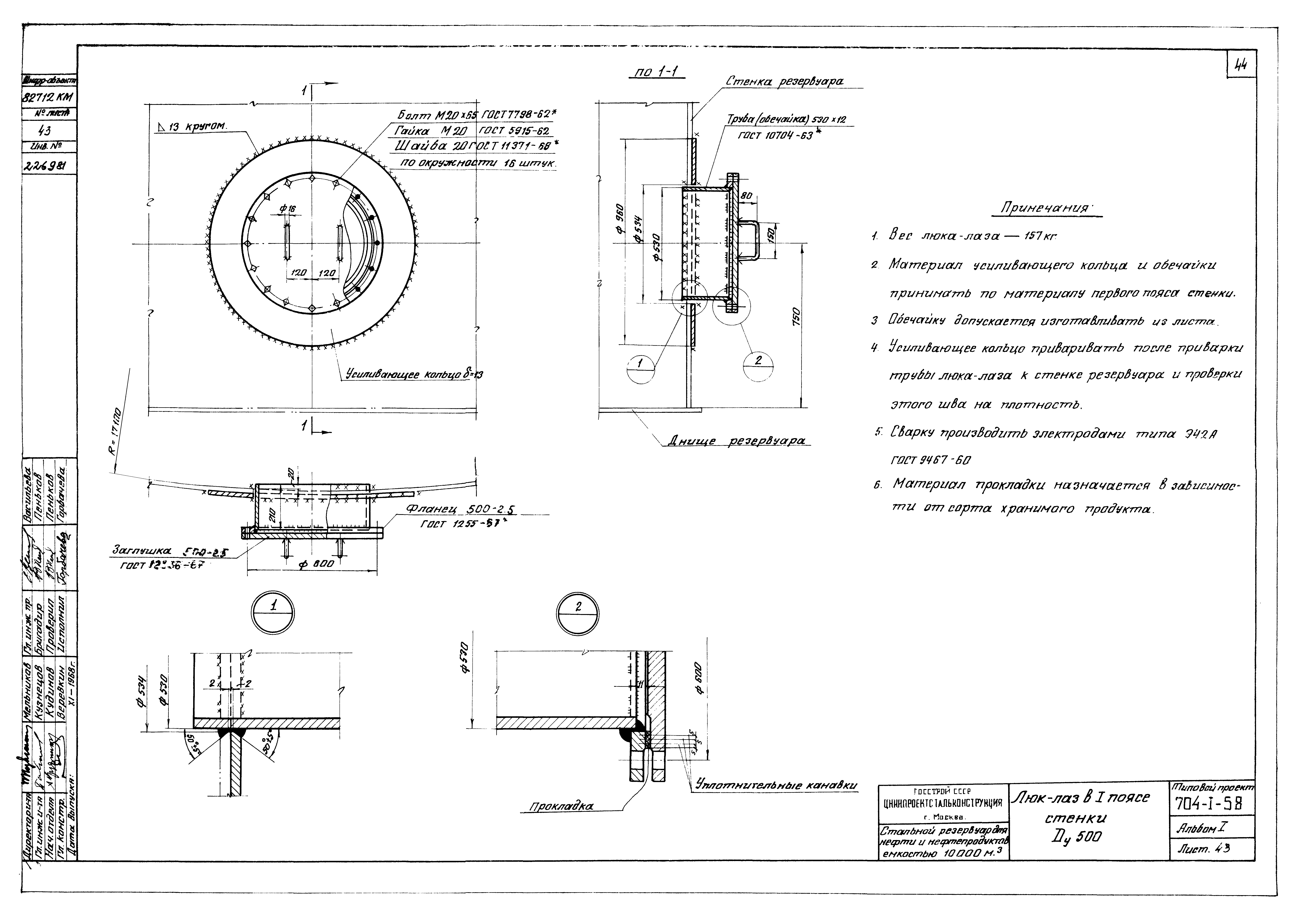

Люк-лаз в I поясе стенки Dy500

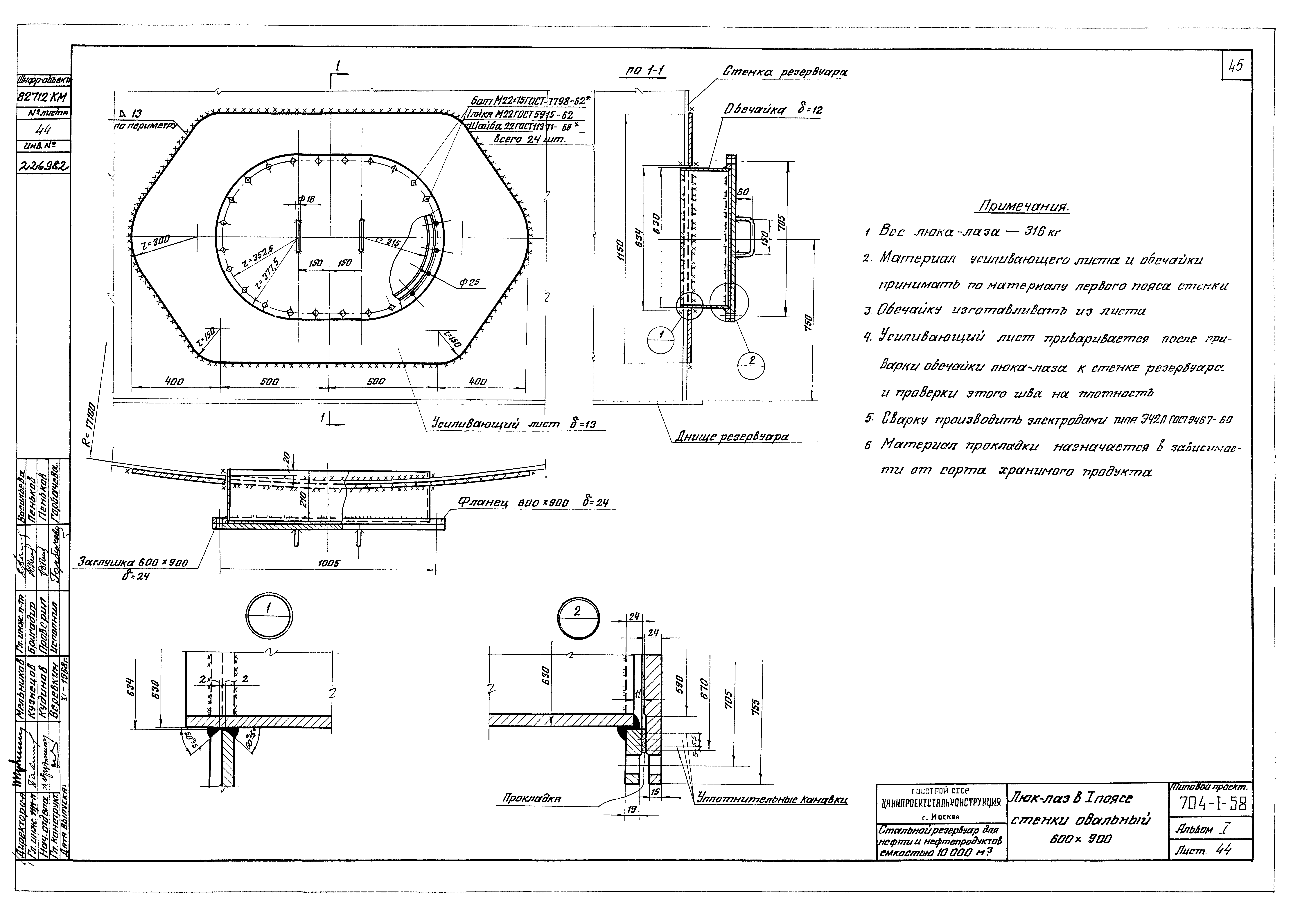

Люк-лаз в I поясе стенки овальный 600х900

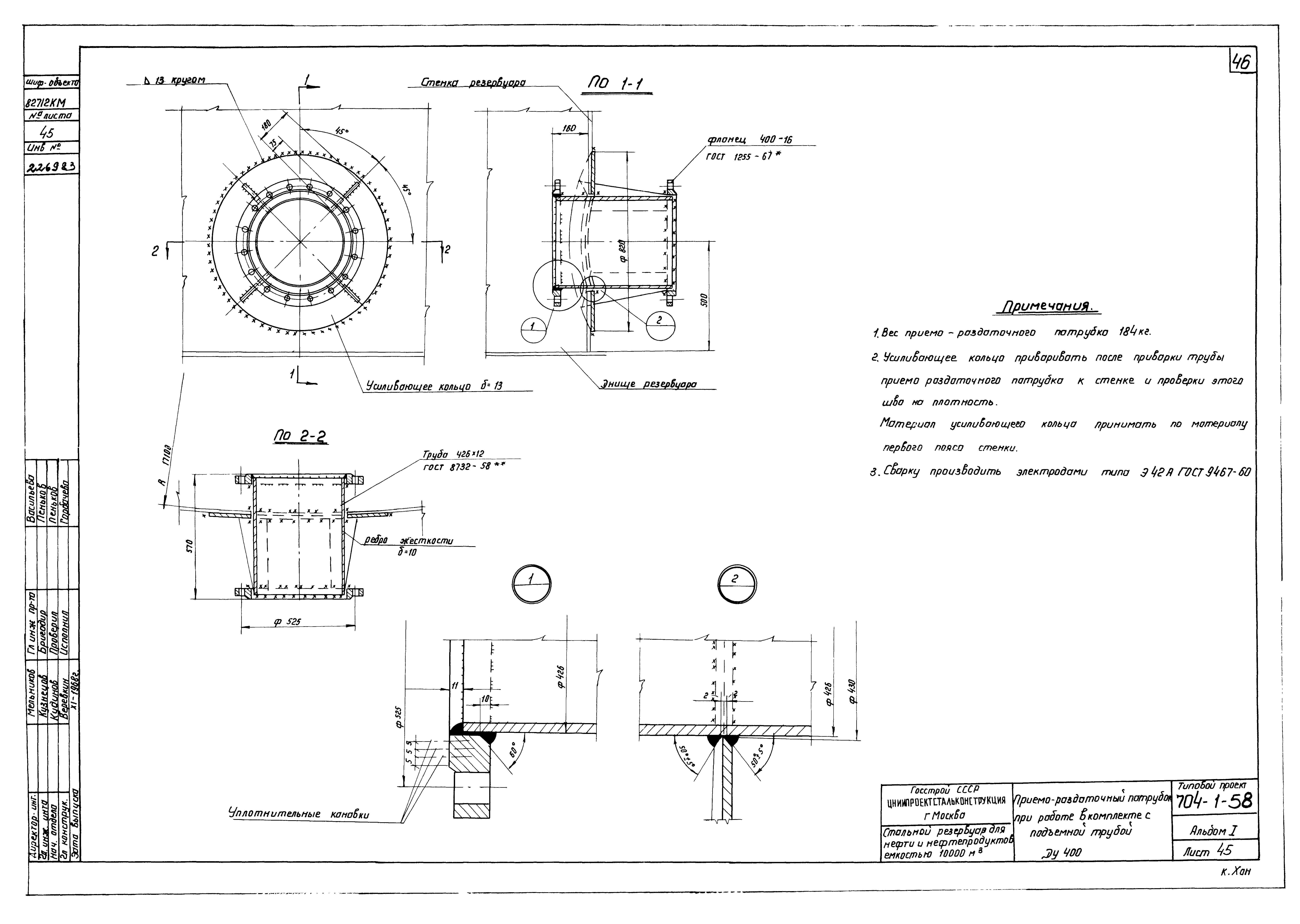

Приемо-раздаточный патрубок при работе в комплексе с подъемной трубой Dy400

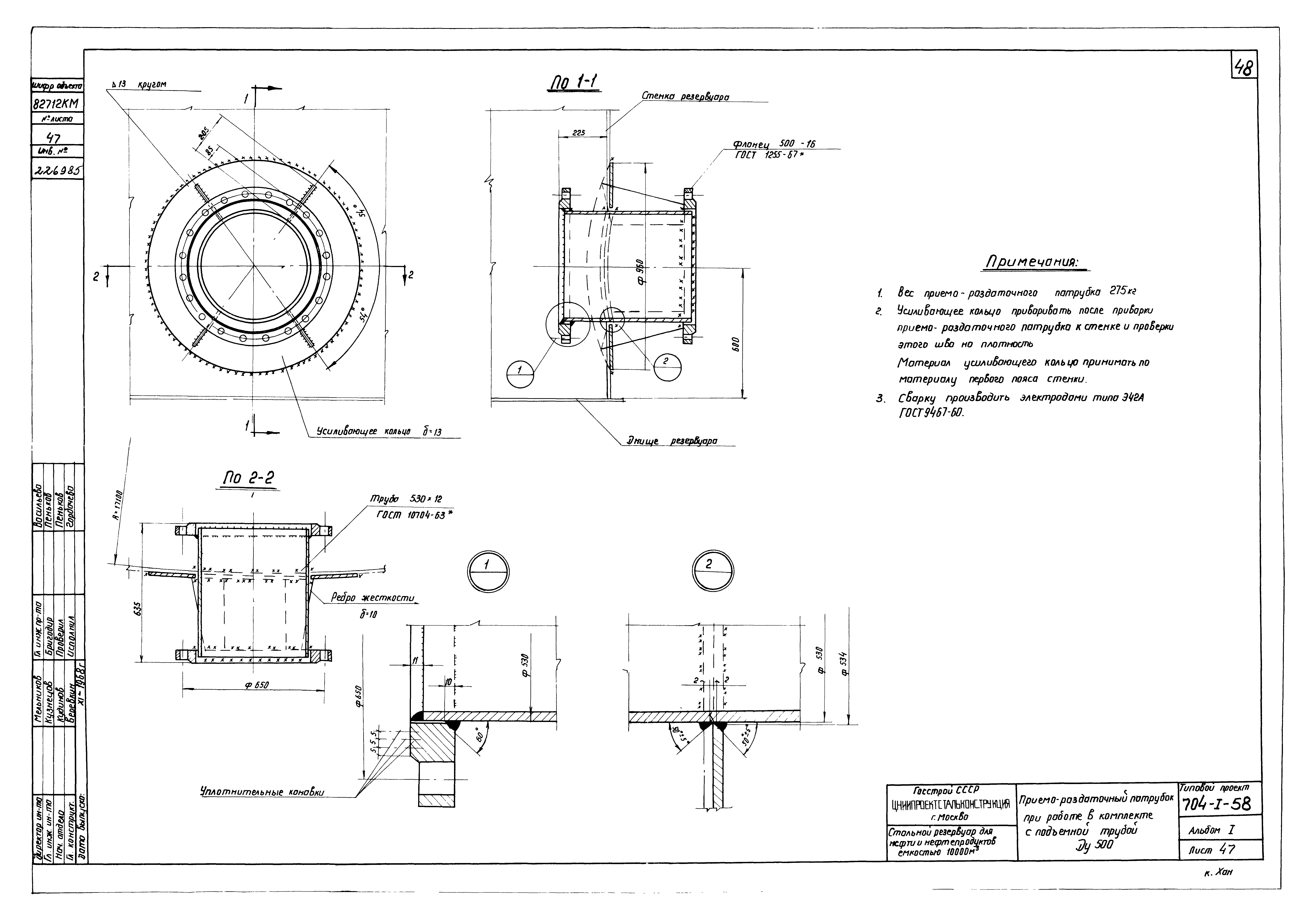

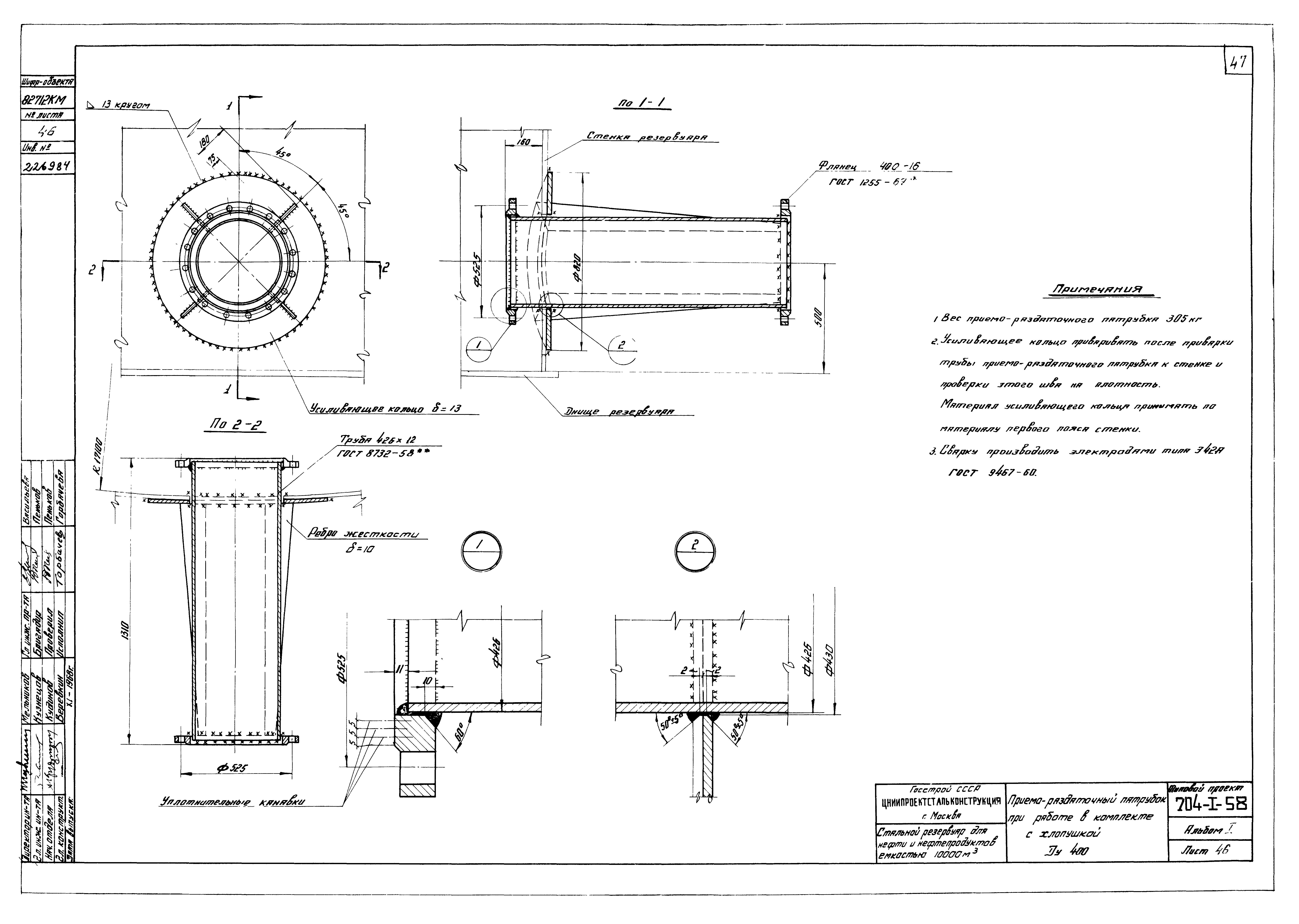

Приемо-раздаточный патрубок при работе в комплексе с хлопушкой Dy400

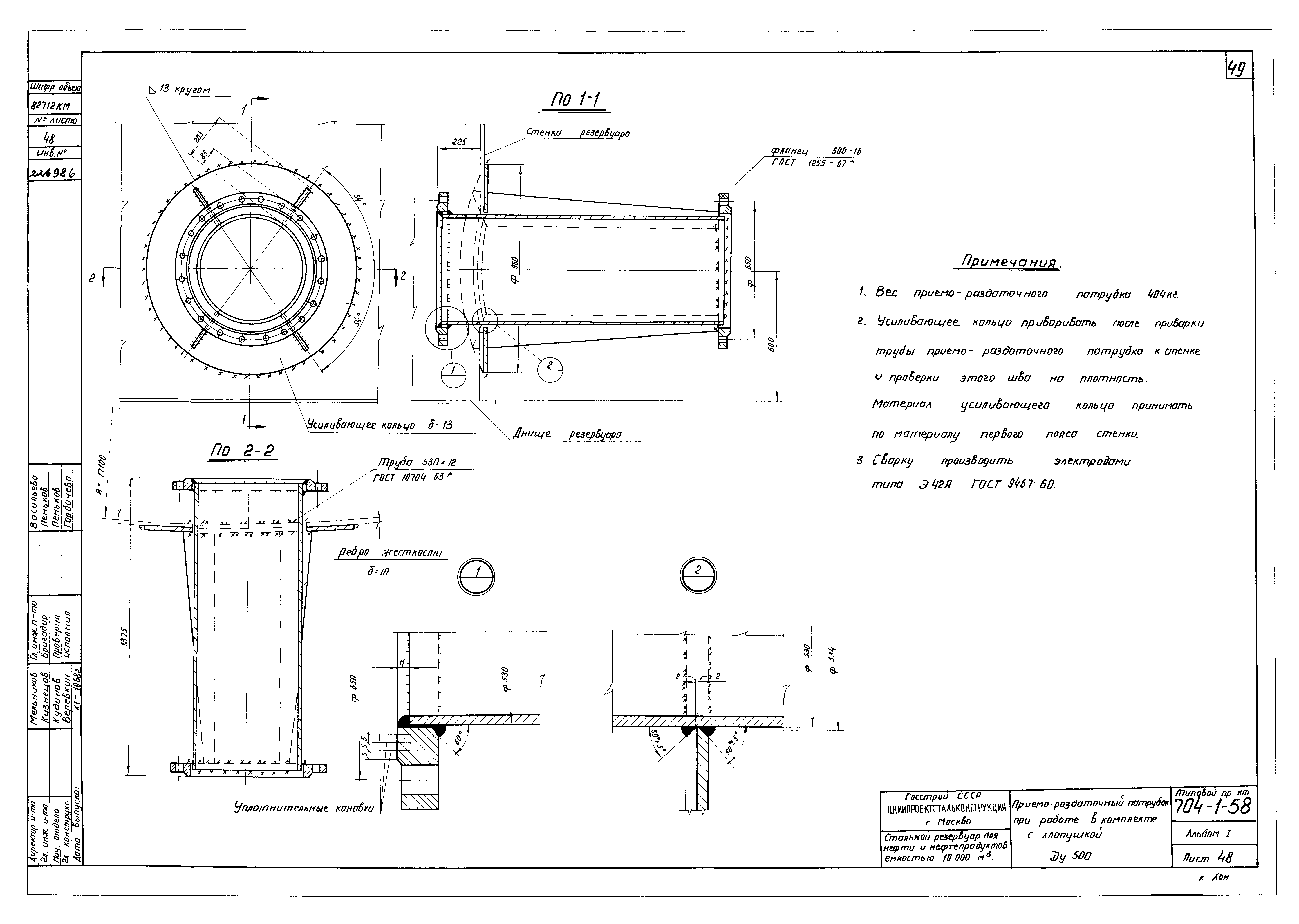

Приемо-раздаточный патрубок при работе в комплексе с подъемной трубой Dy500
Приемо-раздаточный патрубок при работе в комплексе с хлопушкой Dy500

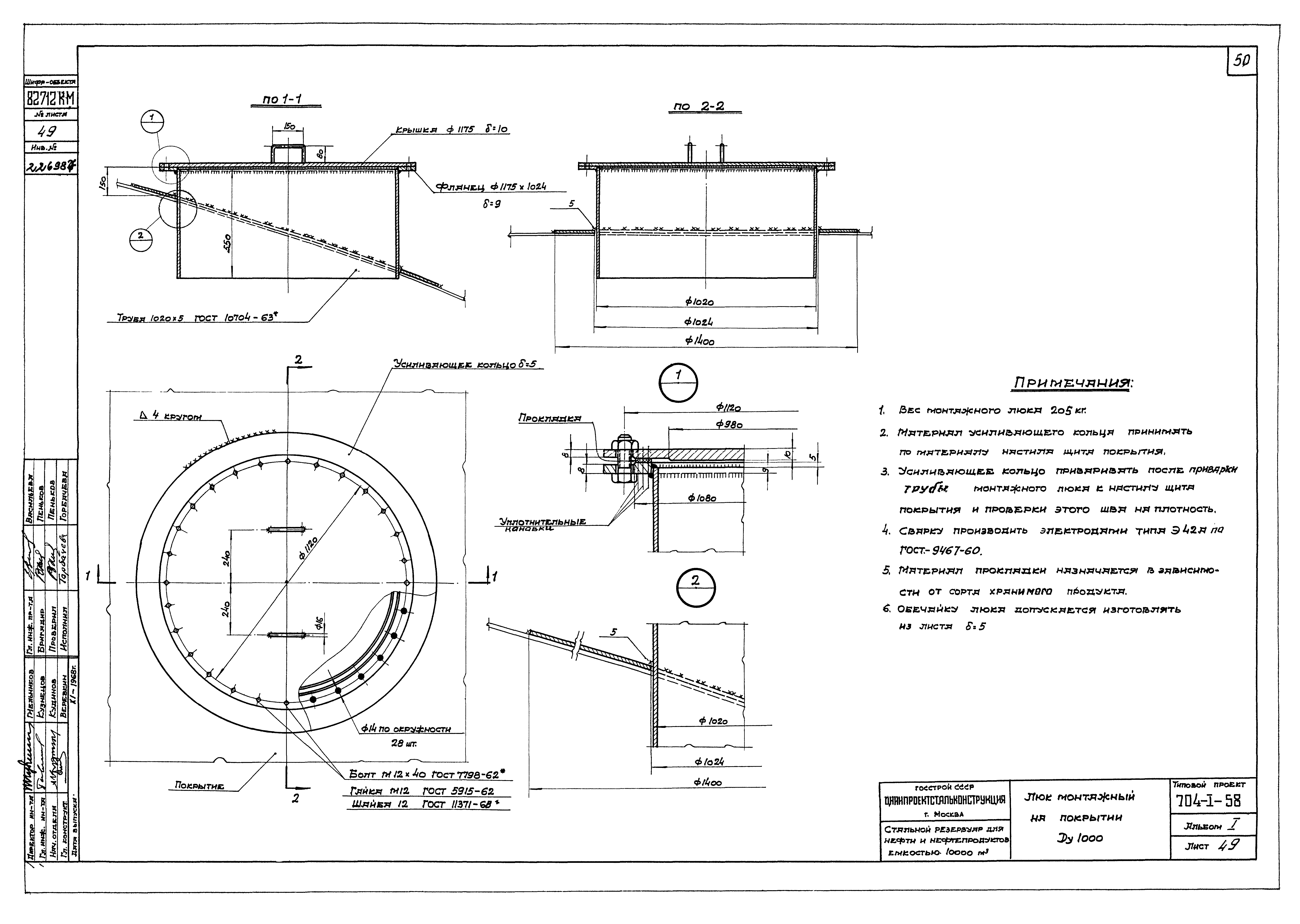

Люк монтажный на покрытии Dy1000

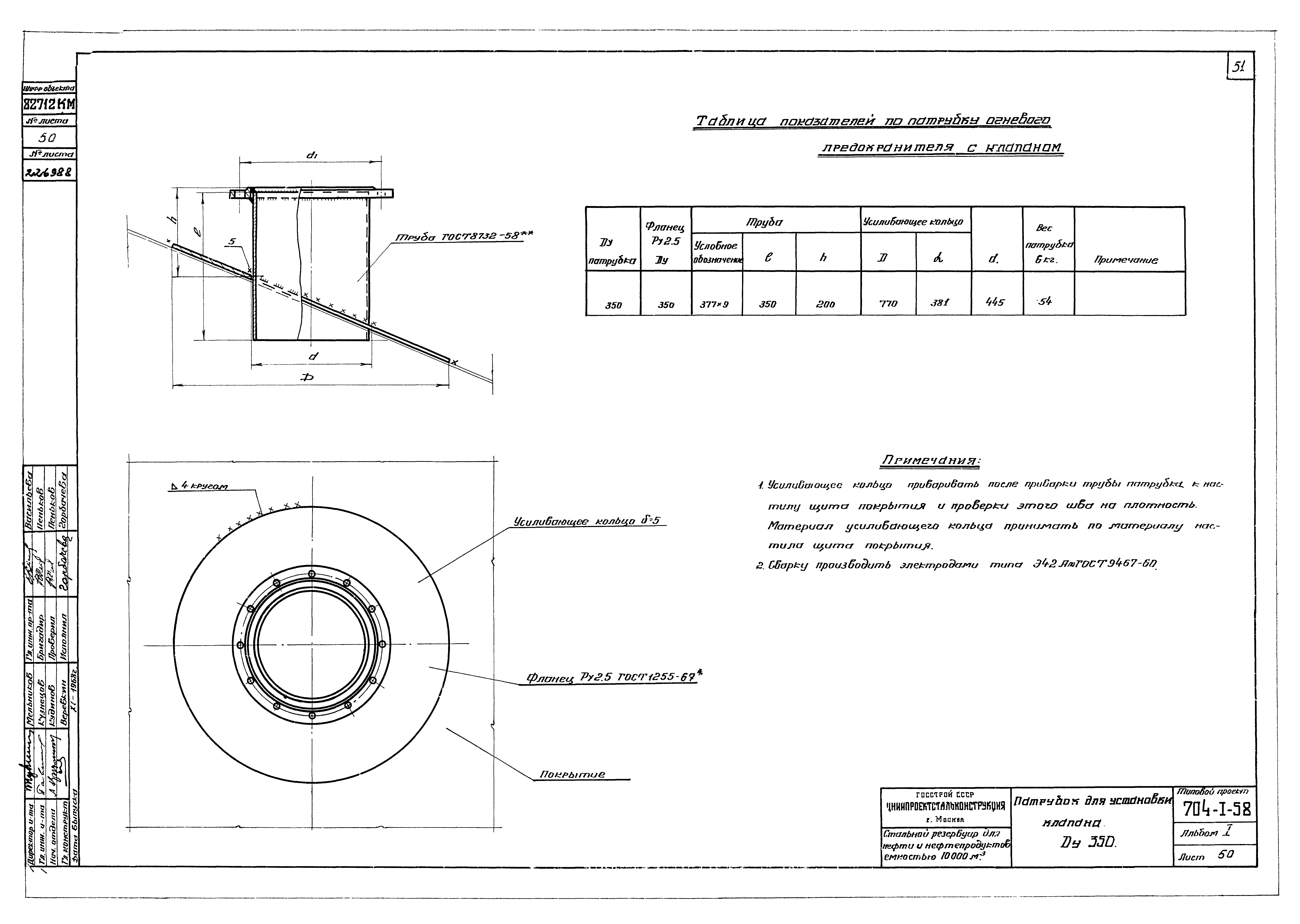

Патрубок для установки клапана Dy350

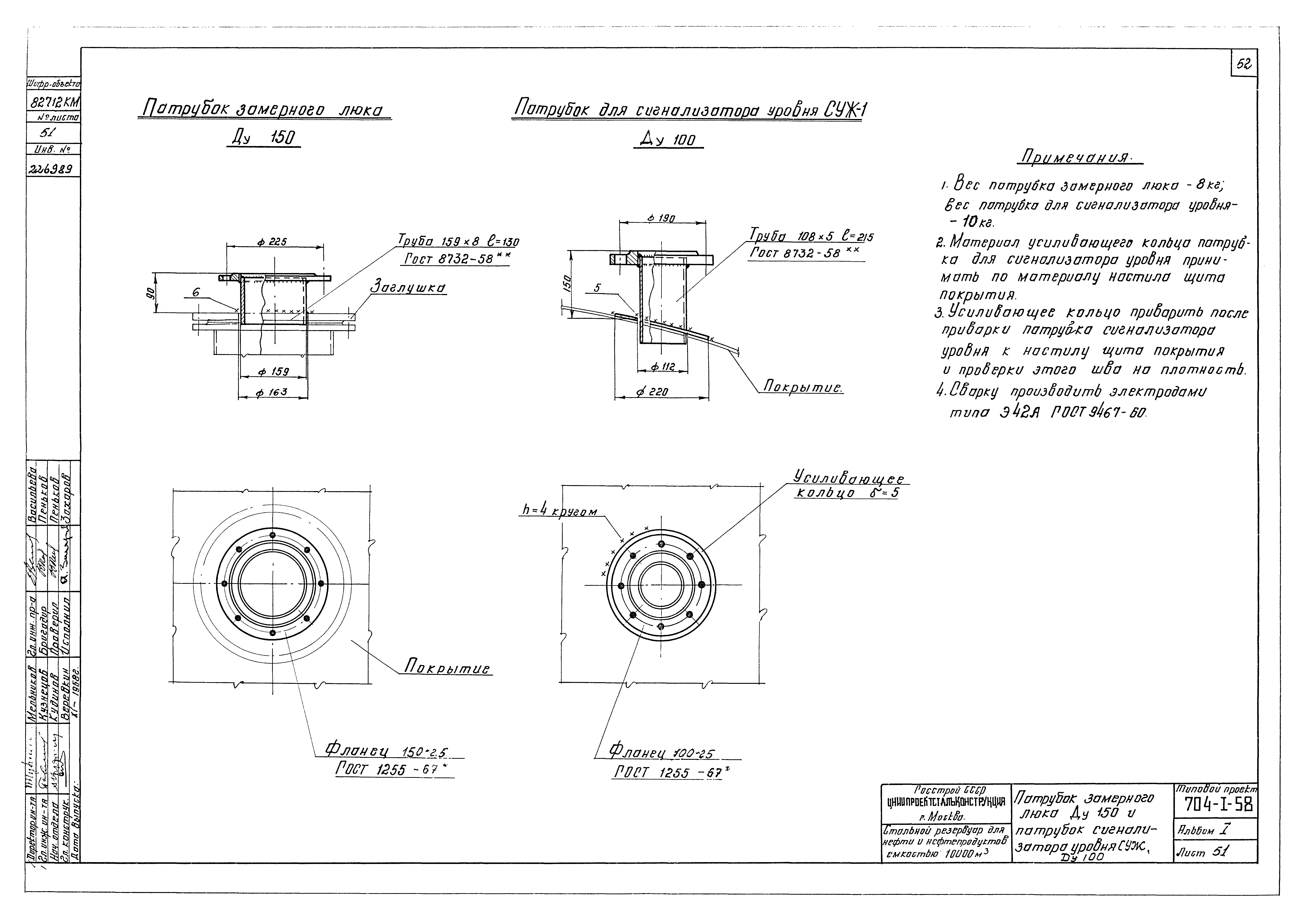

Патрубок замерного люка Dy150 и патрубок сигнализатора уровня СУЖ Dy100

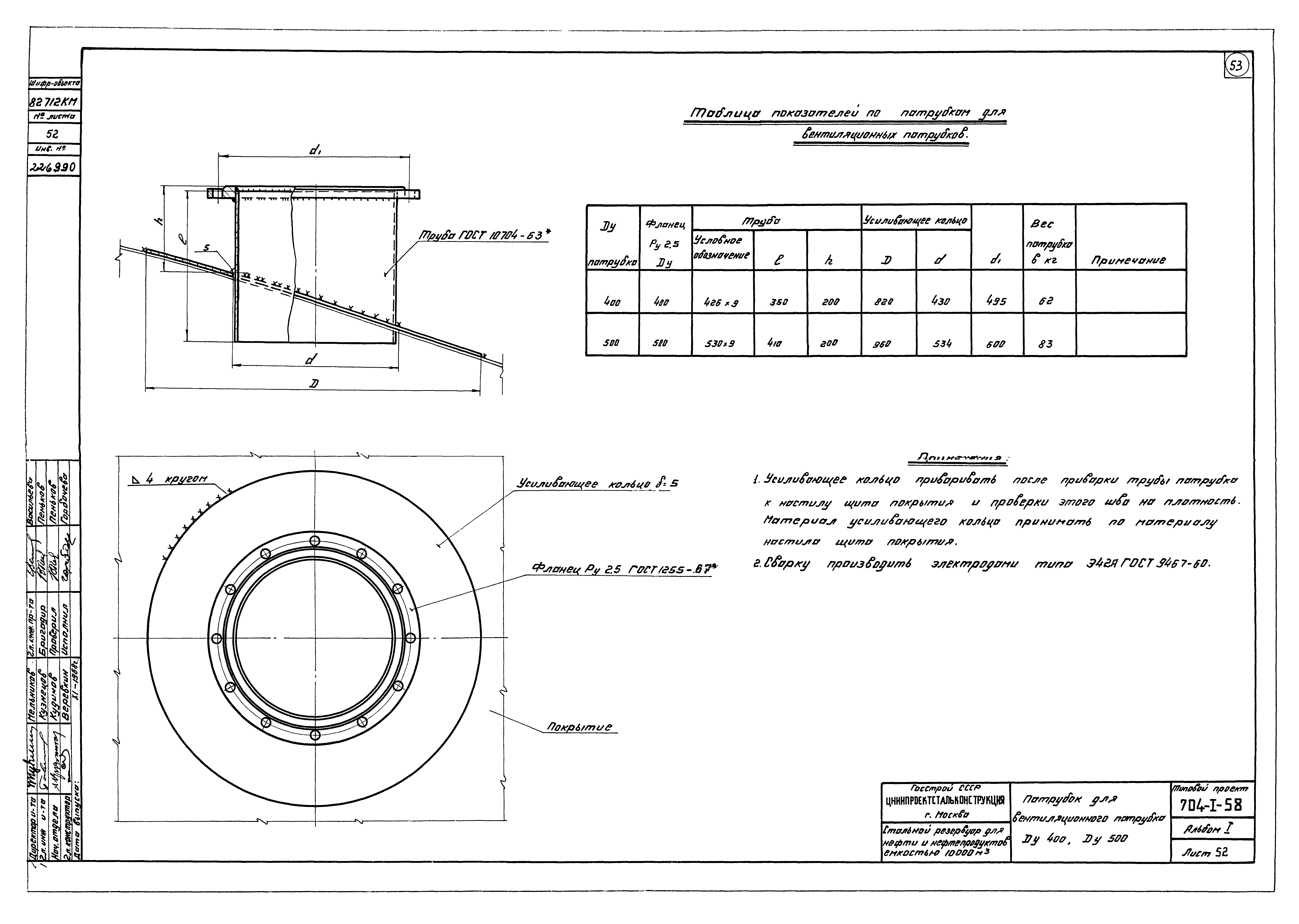

Патрубок для вентиляционного патрубка Dy400, Dy500
Разработан: ЦНИИпроектстальконструкция
Утверждён:19.10.1970 ЦНИИпроектстальконструкция (TsNIIprojectstalkonstruktsiya 185)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Резервуары и склады для нефти и нефтепродуктов Резервуары стальные для нефти и нефтепродуктов
