Типовые материалы для проектирования 907-09-2.95

Альбом 1. Пояснительная записка. Технология производства. Нестандартизированное оборудование. Задание на разработку рабочих чертежей

Обозначение: Типовые материалы для проектирования 907-09-2.95
Обозначение англ: 907-09-2.95
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом 1. Пояснительная записка. Технология производства. Нестандартизированное оборудование. Задание на разработку рабочих чертежей
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:01.02.1995

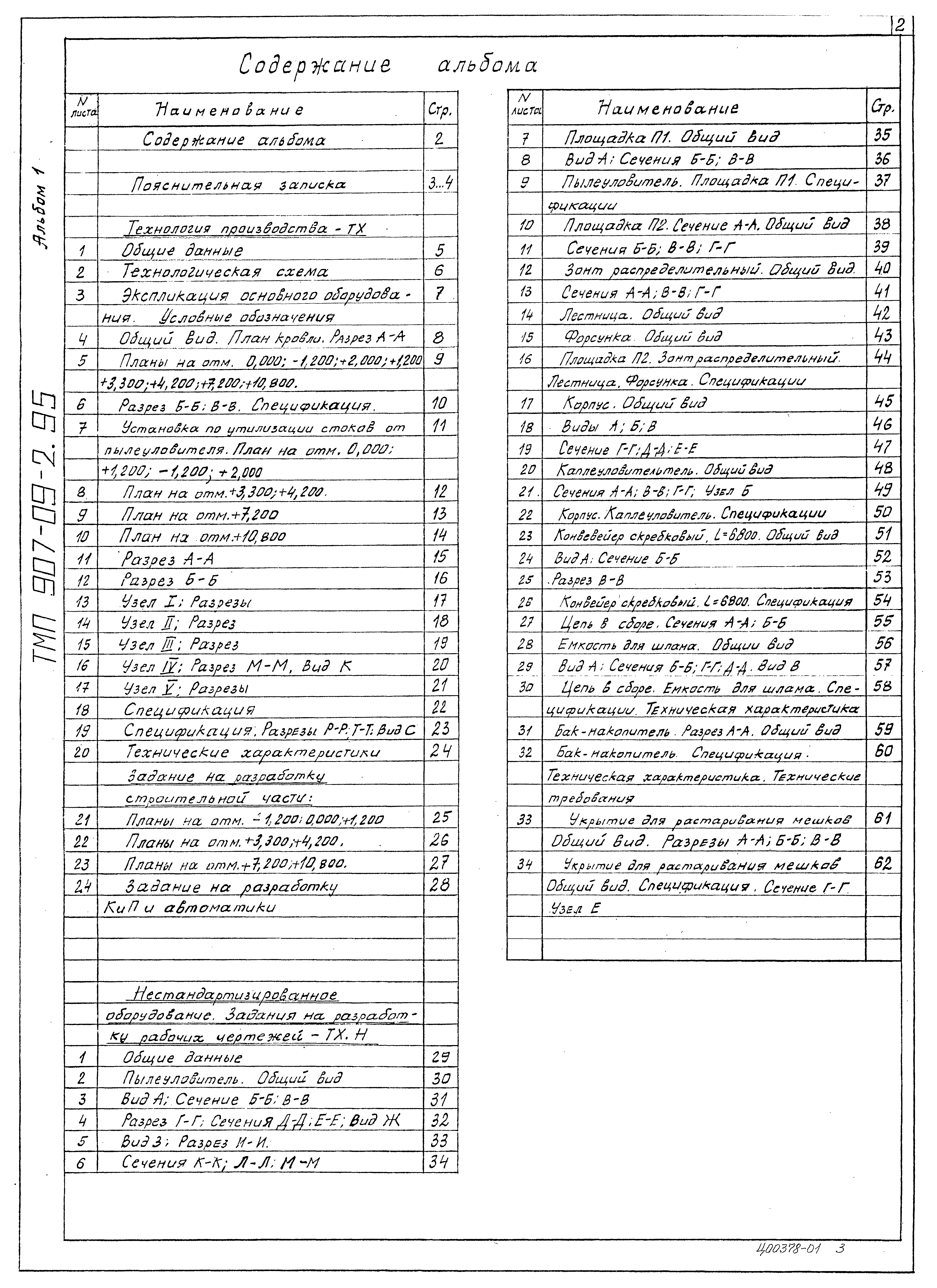

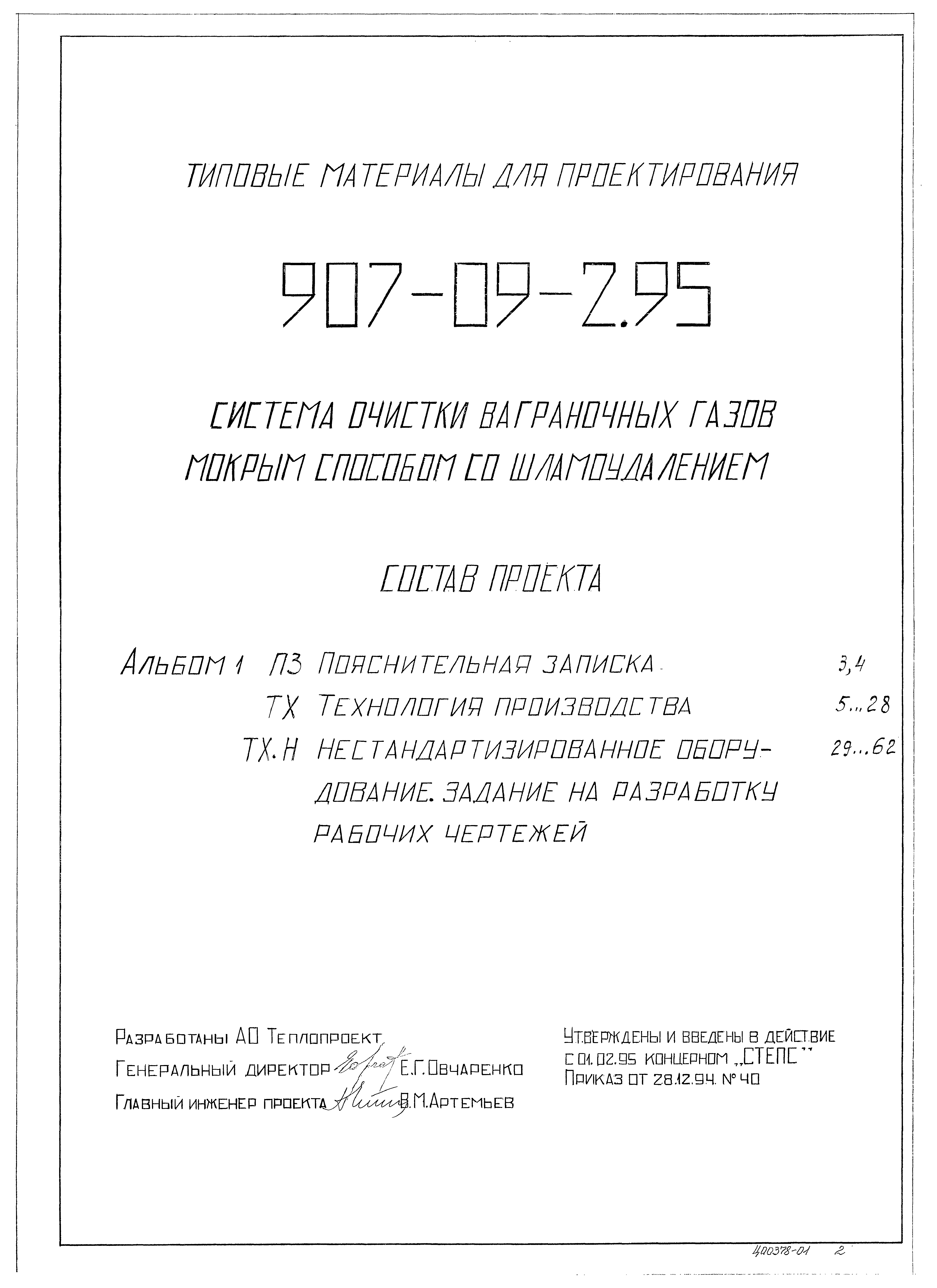

Оглавление:Содержание альбома

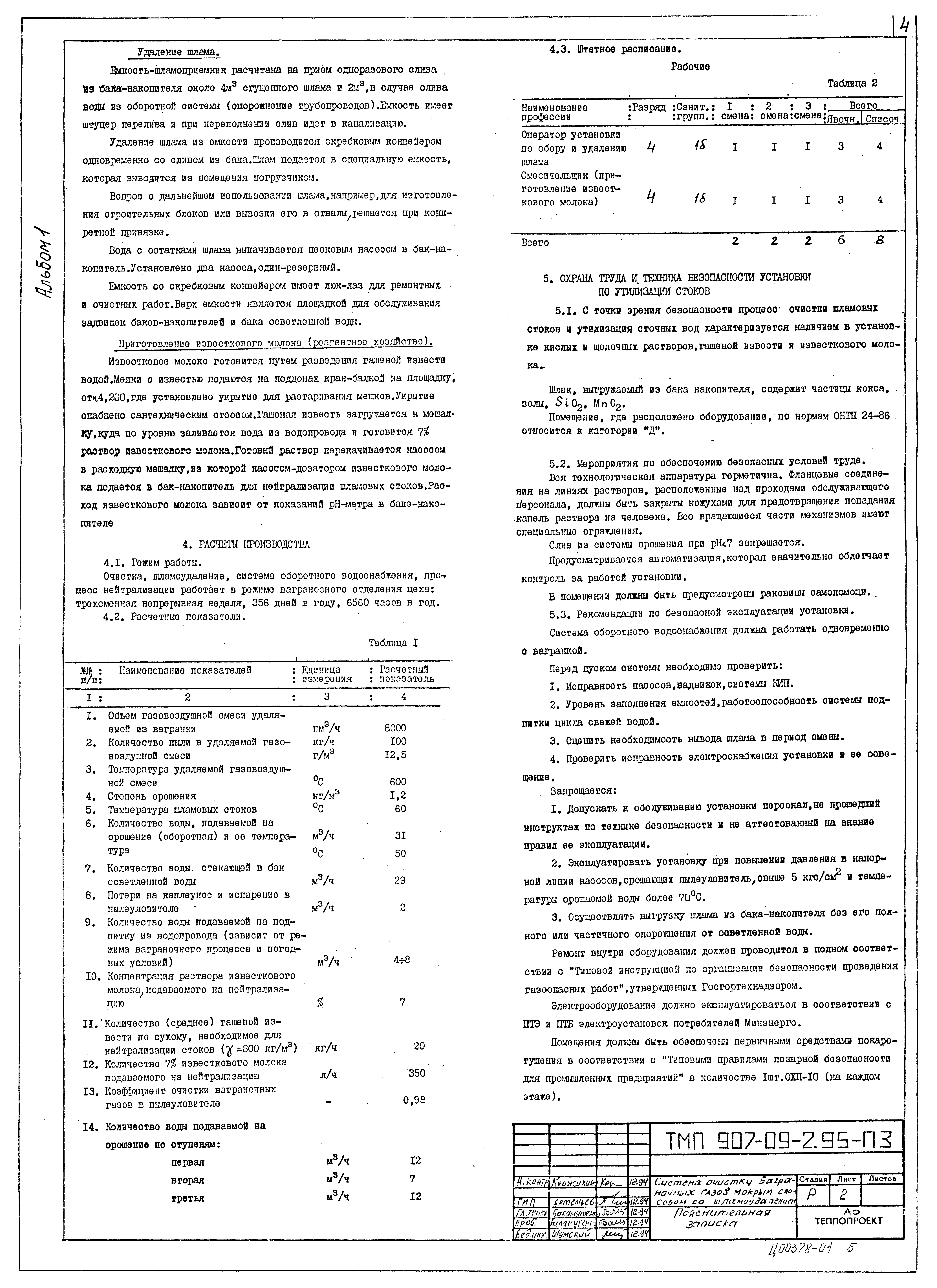

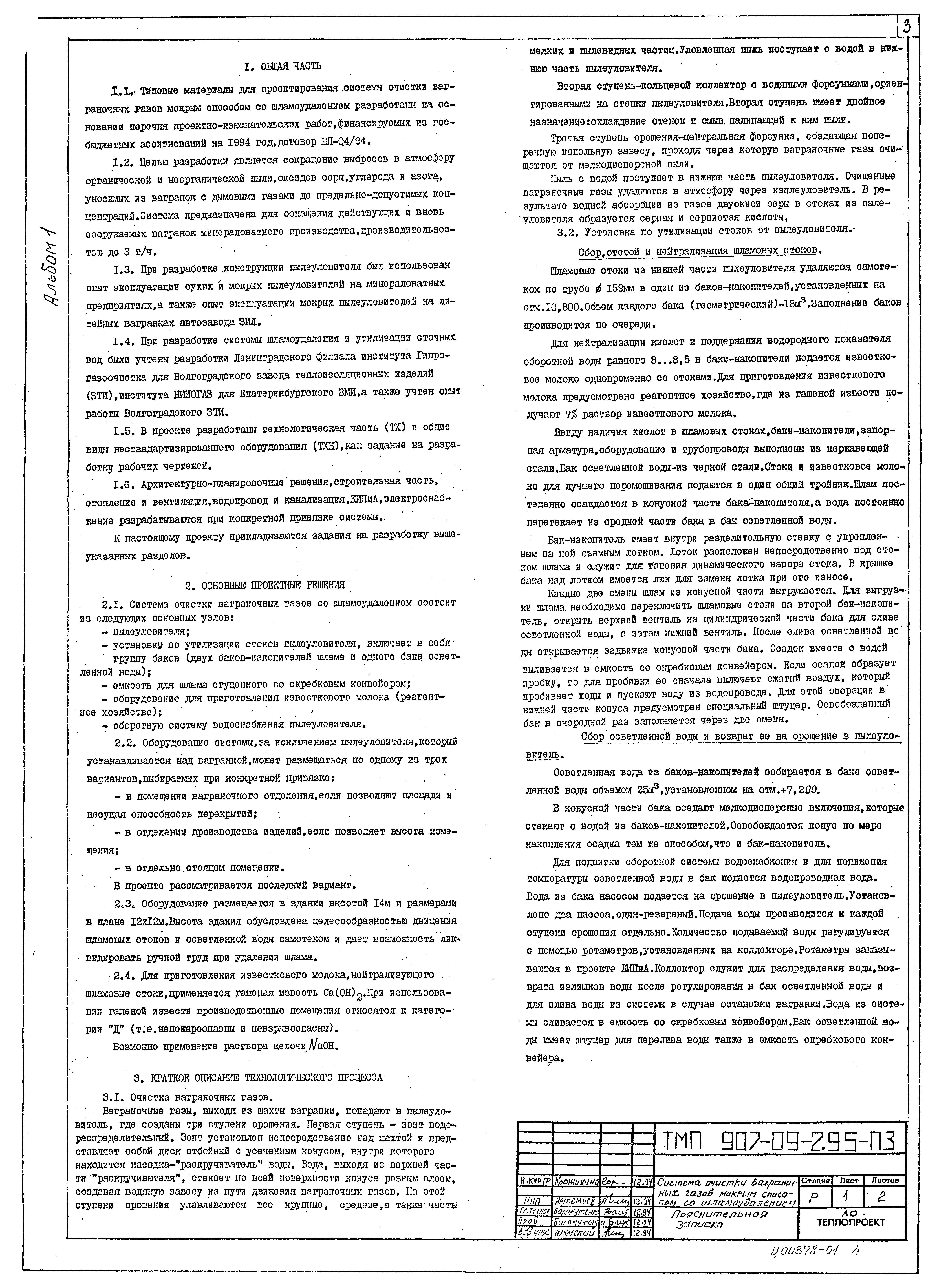

Пояснительная записка
Технология производства

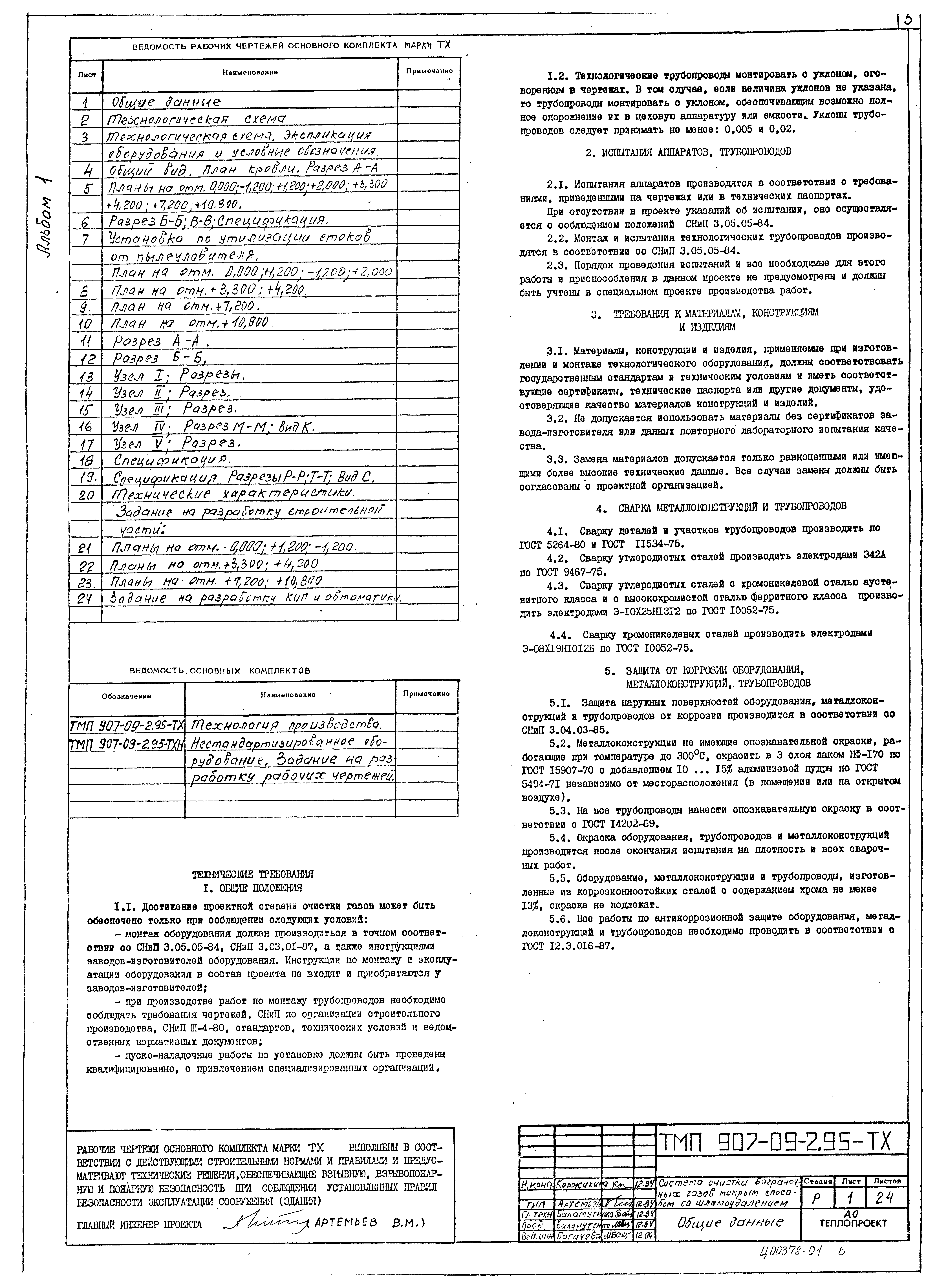

   Общие данные

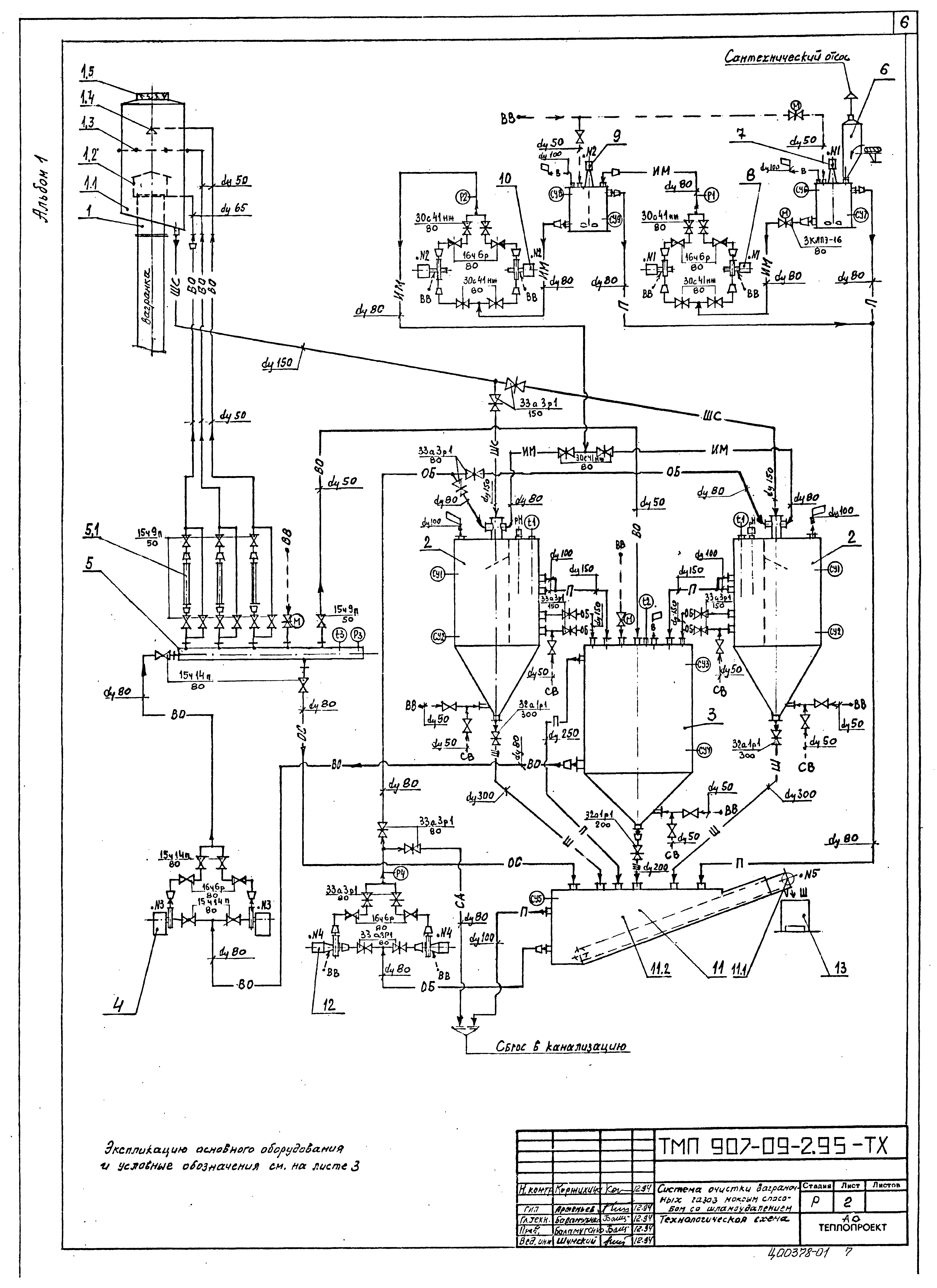

   Технологическая схема

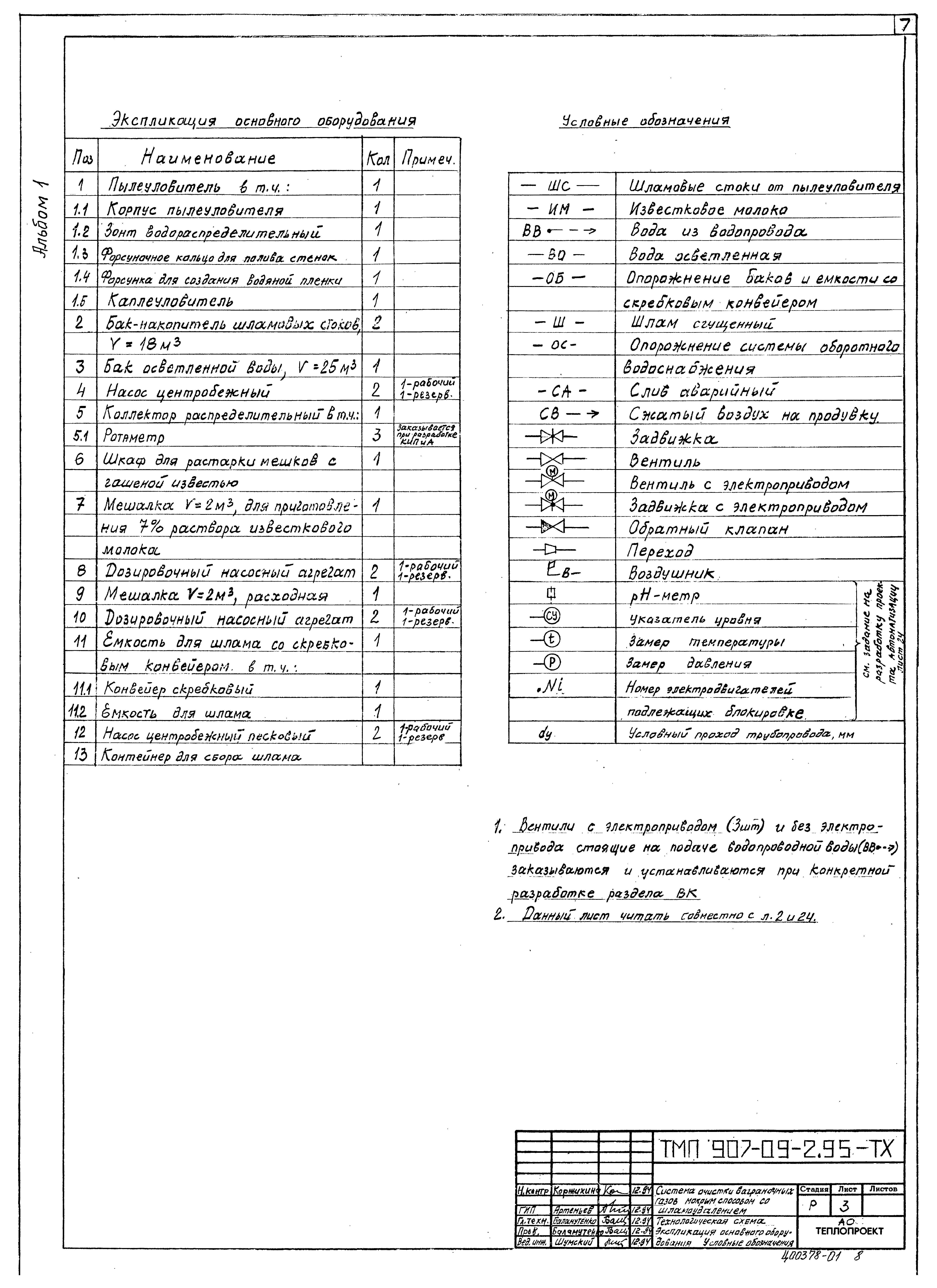

   Экспликация основного оборудования. Условные обозначения

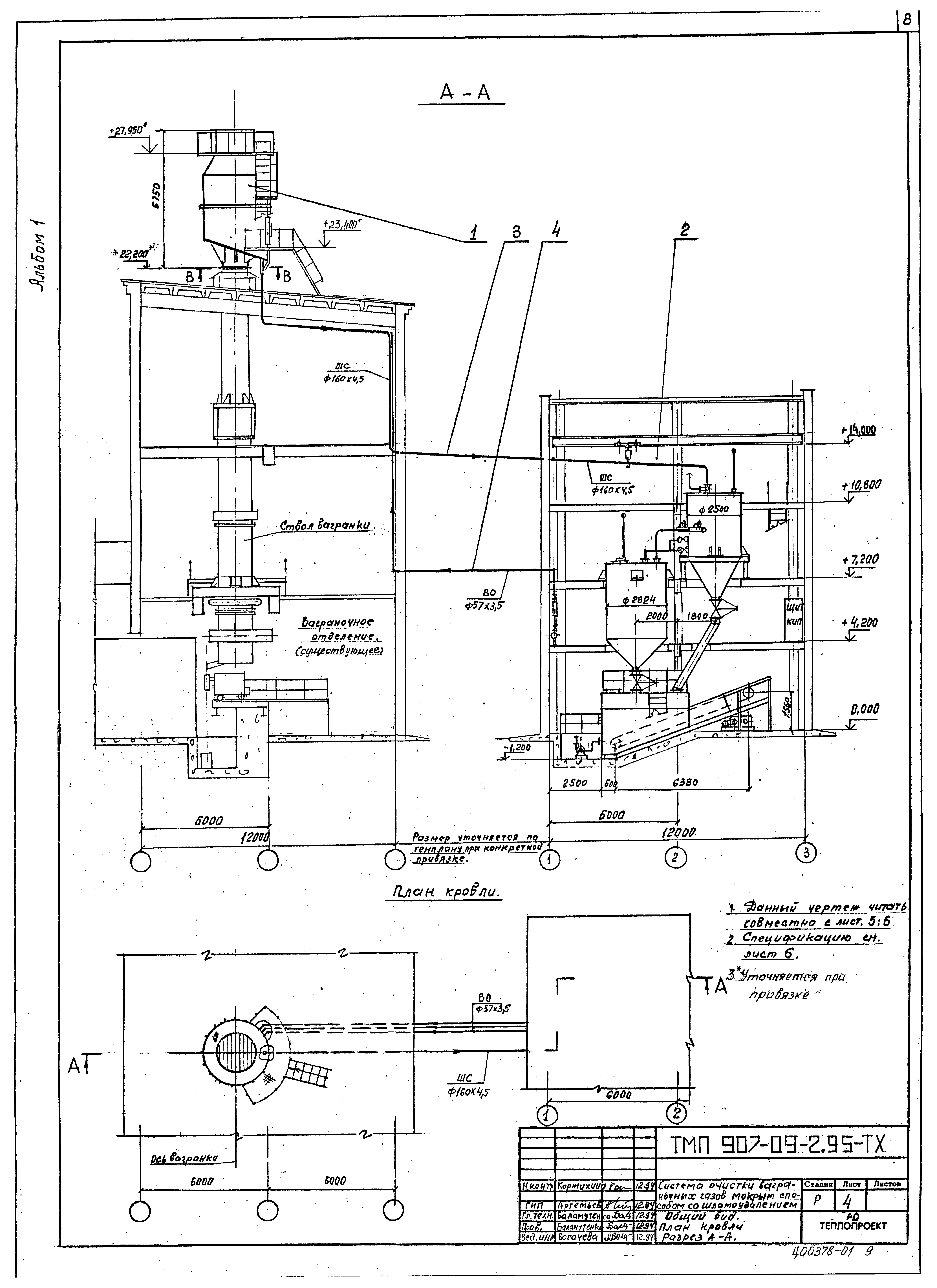

   Общий вид. План кровли. Разрез А-А

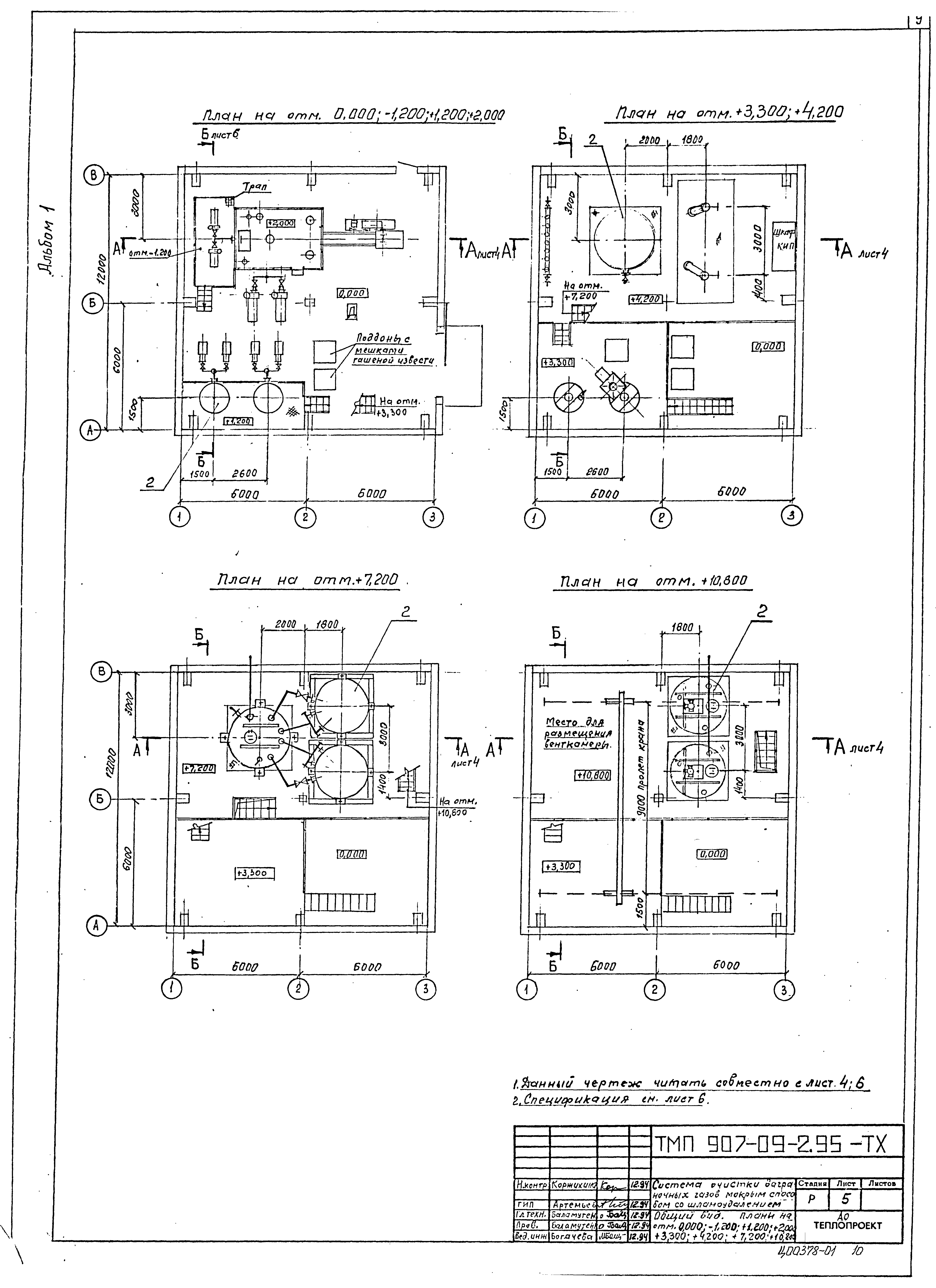

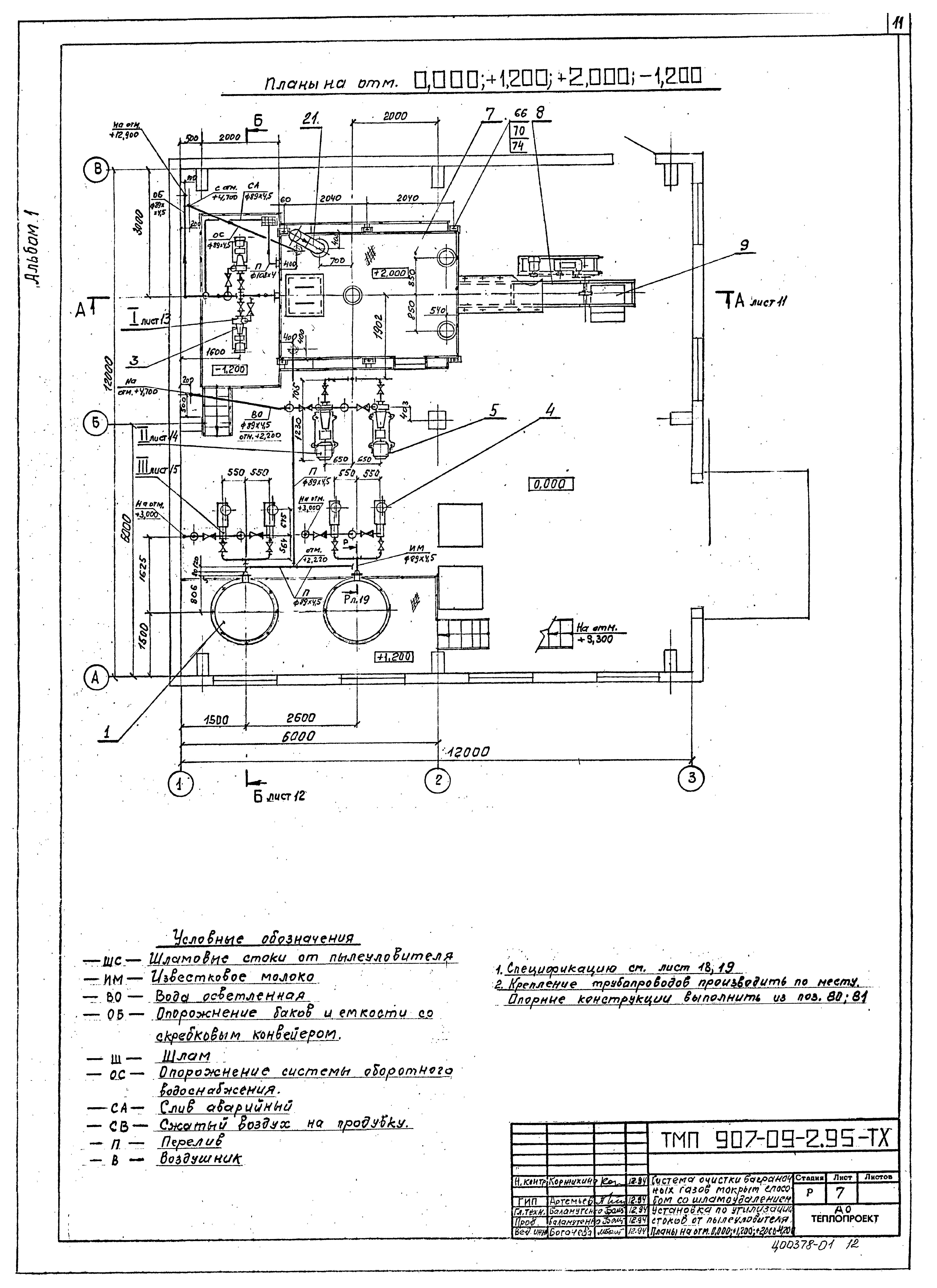

   Планы на отм. 0.000; - 1.200; 2.000; 1.200; 3.300; 4.200; 7.200; 10.800

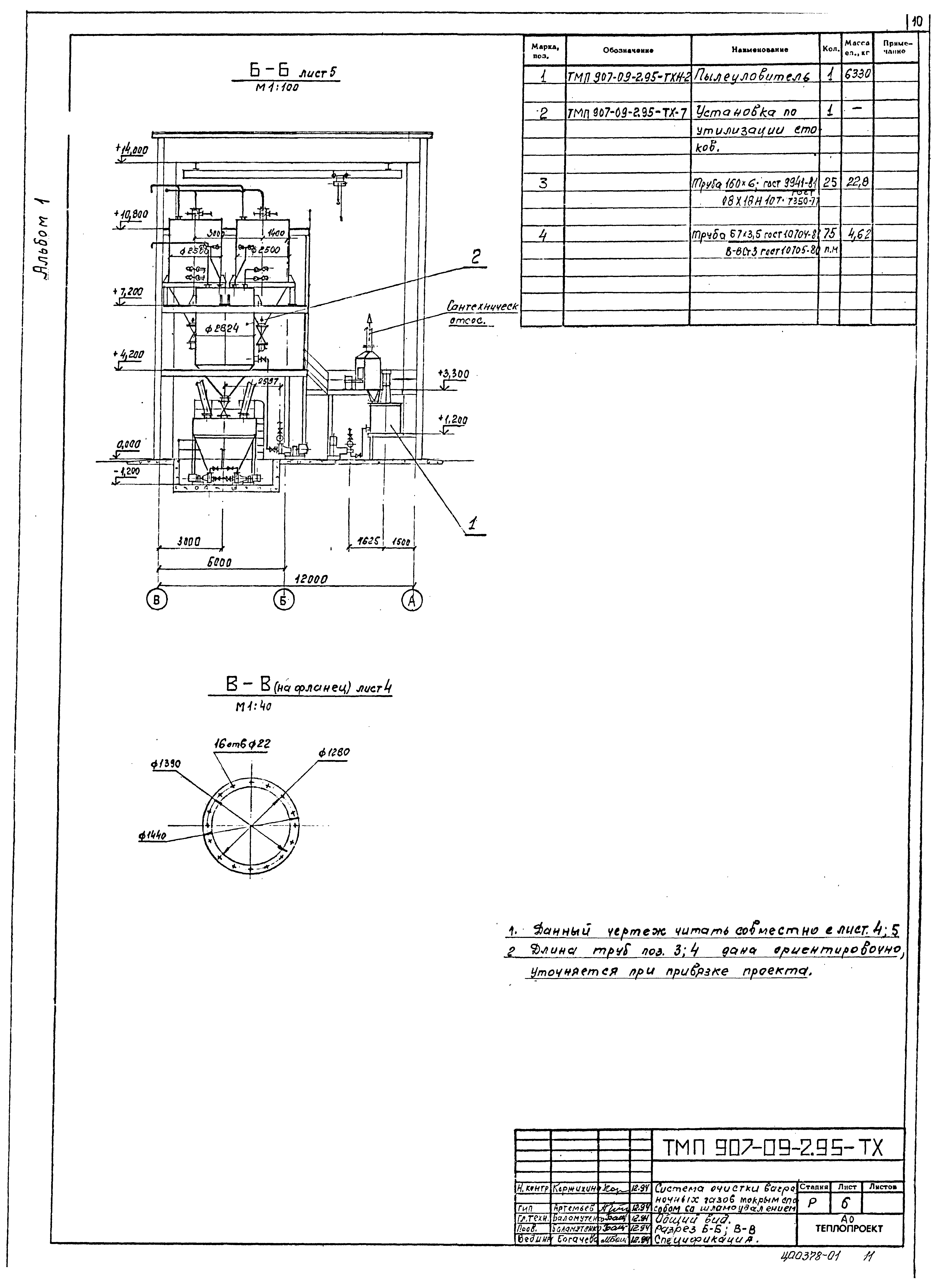

   Разрез Б-Б, В-В. Спецификация
   Установка по утилизации стоков от пылеуловителя. План на отм. 0.000; 1.200; - 1.200; 2.000
   План на отм. 3.300; 4.200

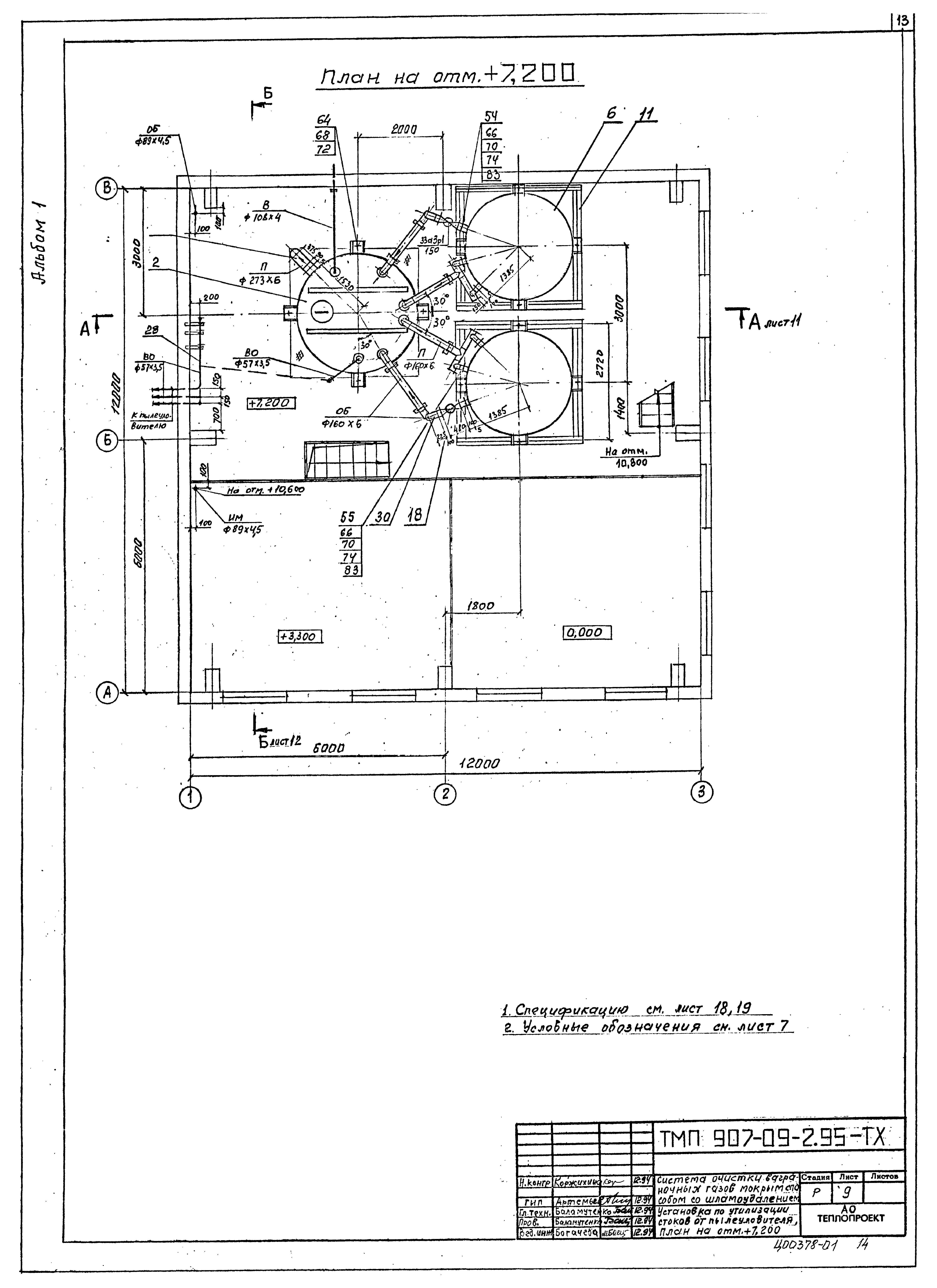

   План на отм. 7.200

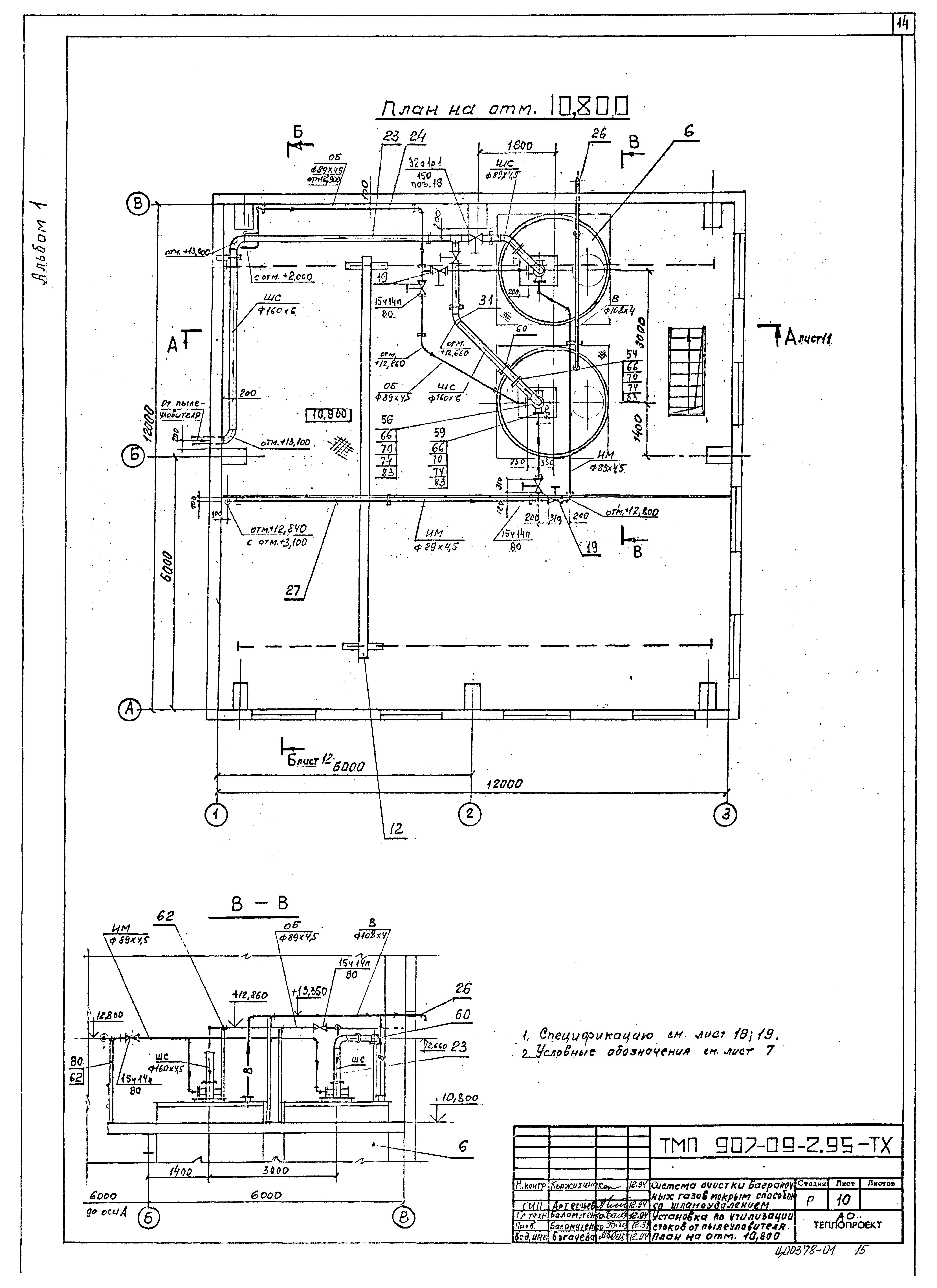

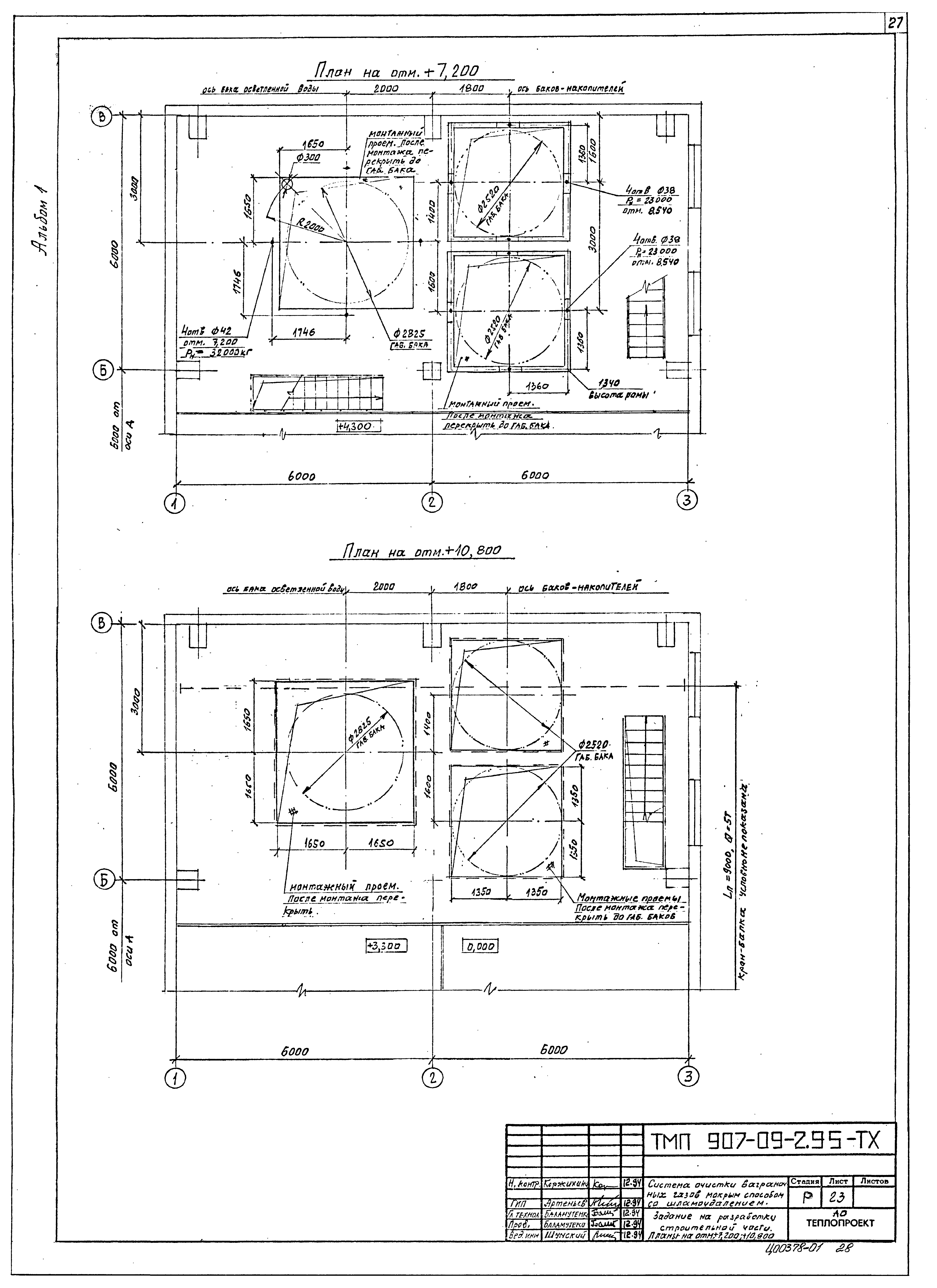

   План на отм. 10.800

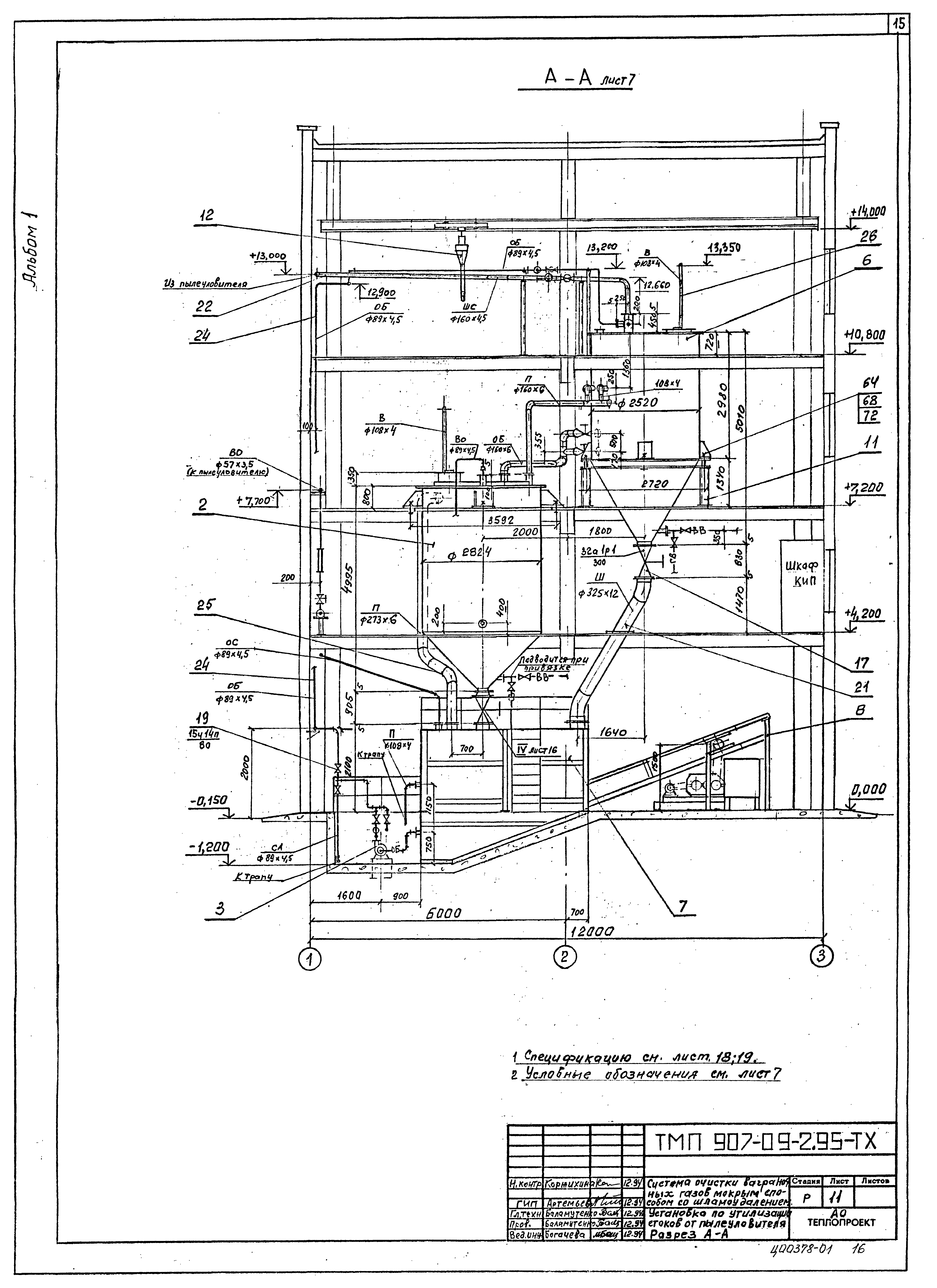

   Разрез А-А

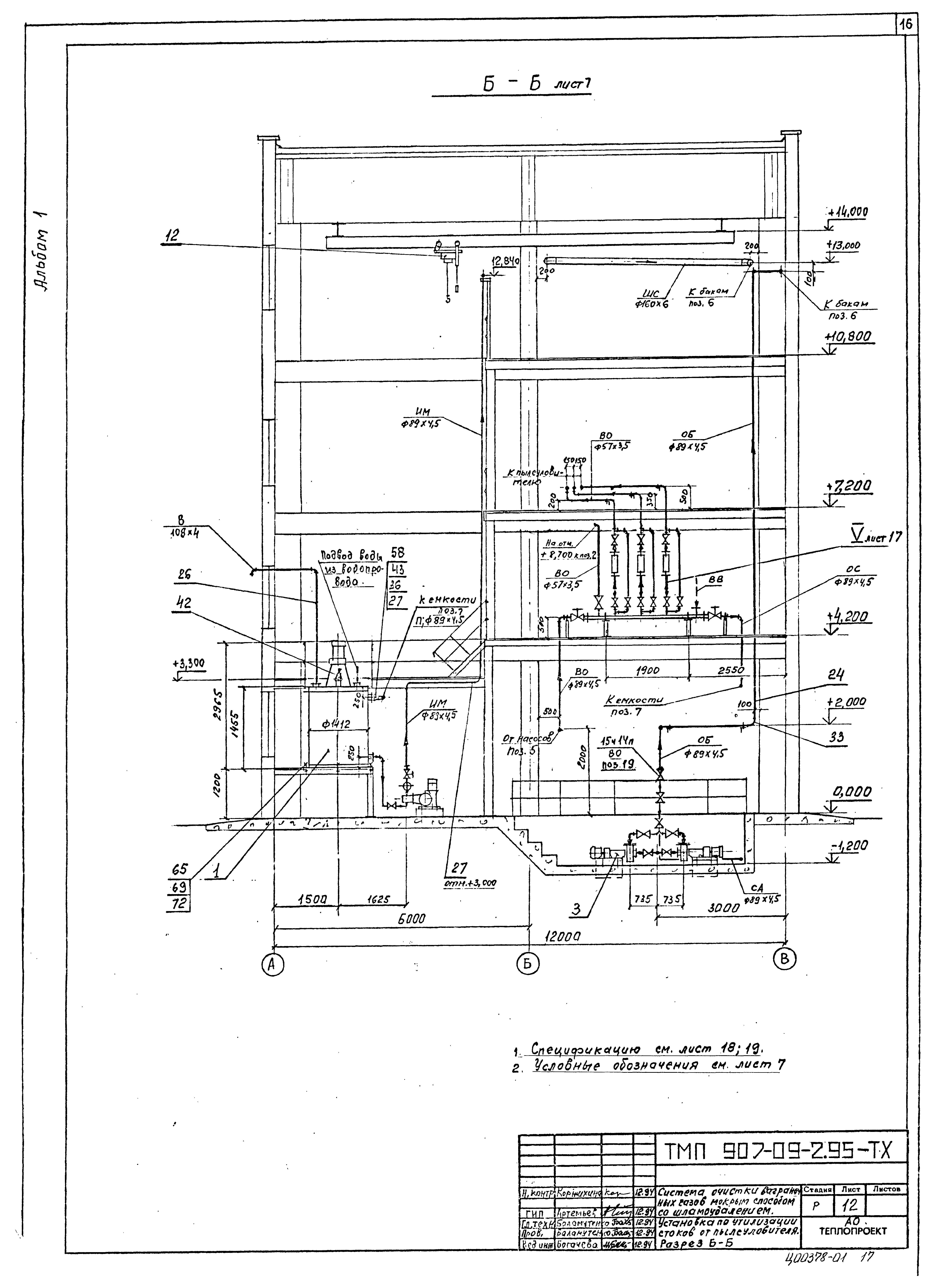

   Разрез Б-Б

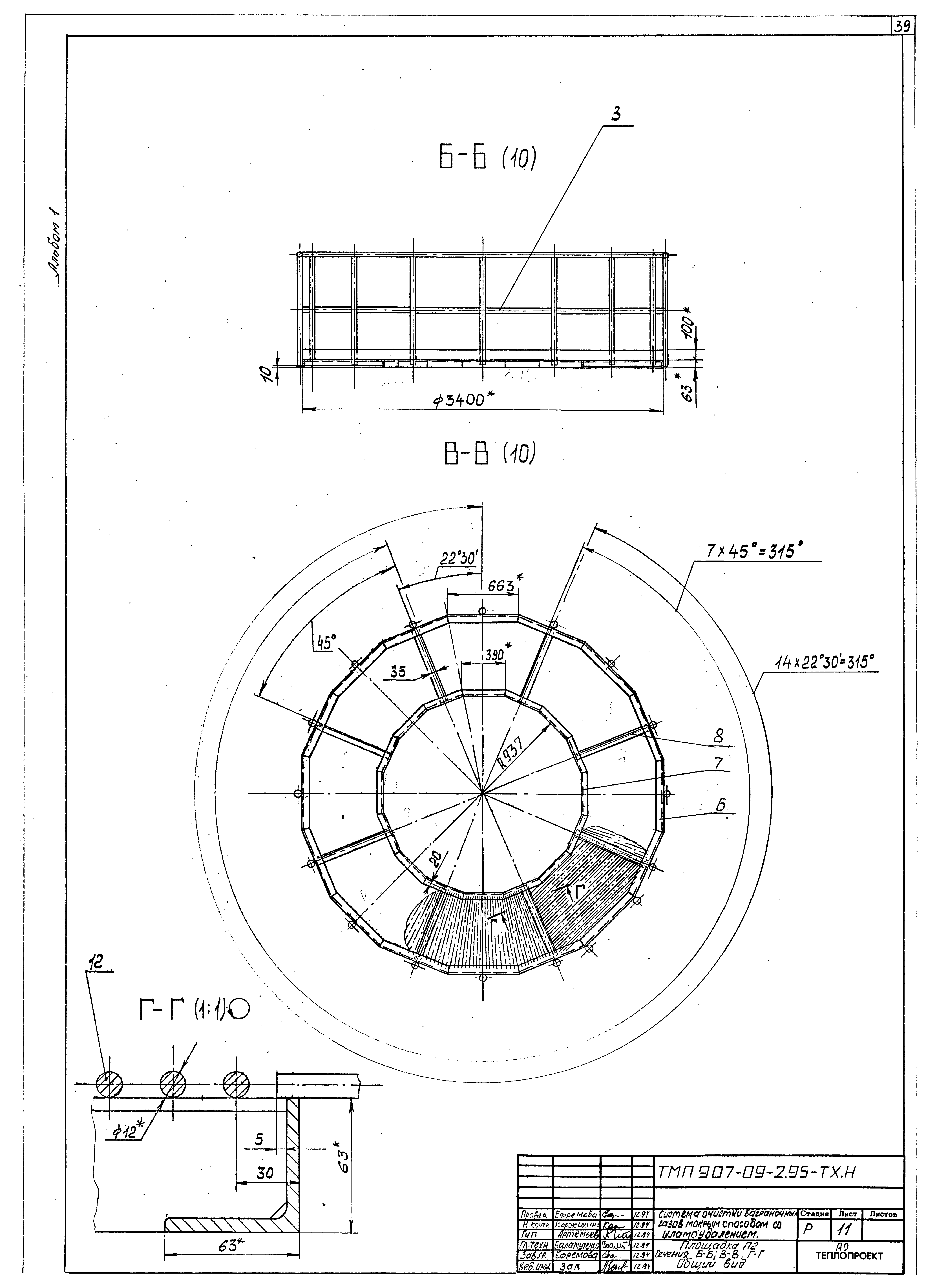

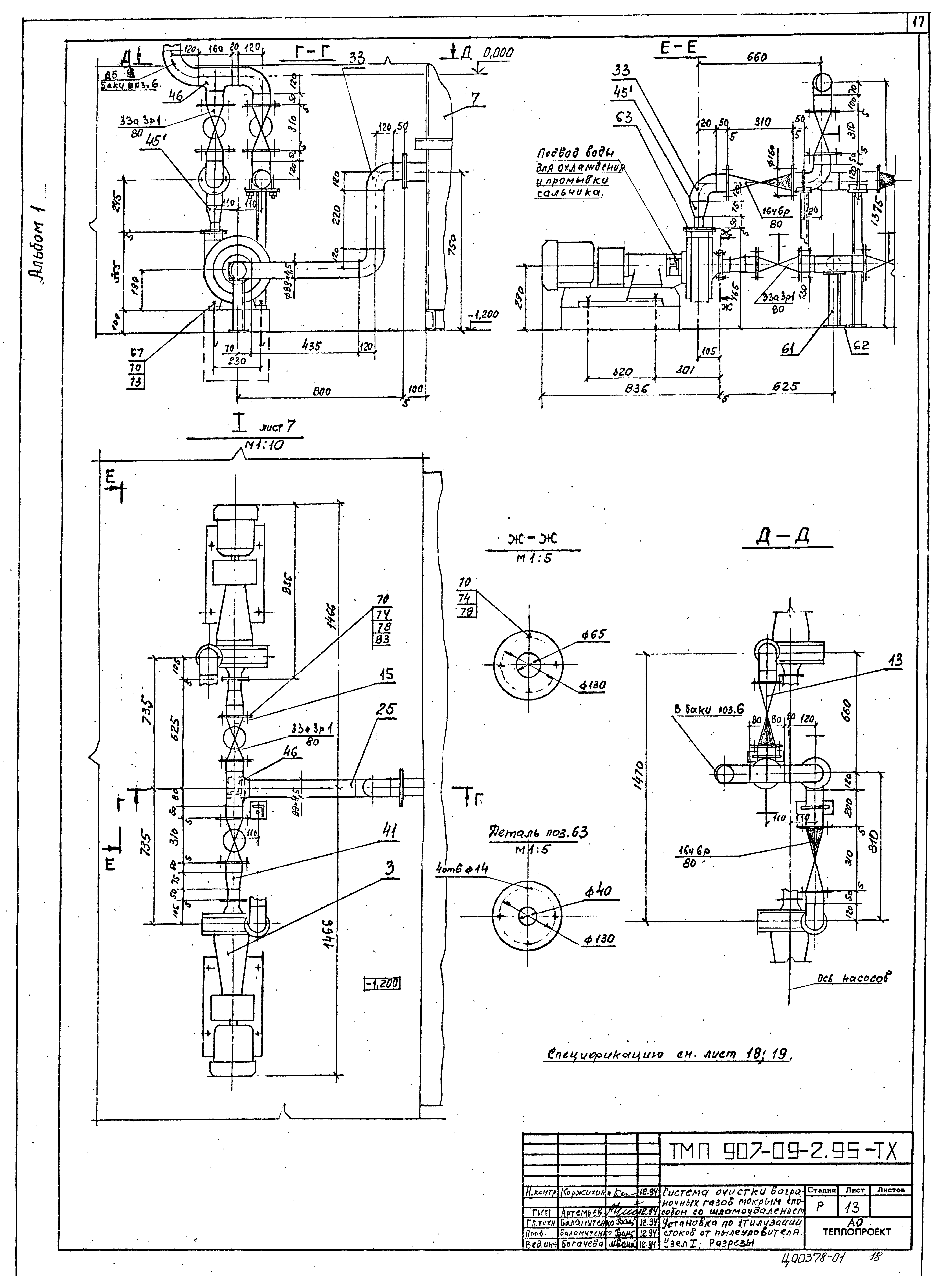

   Узел I. Разрезы

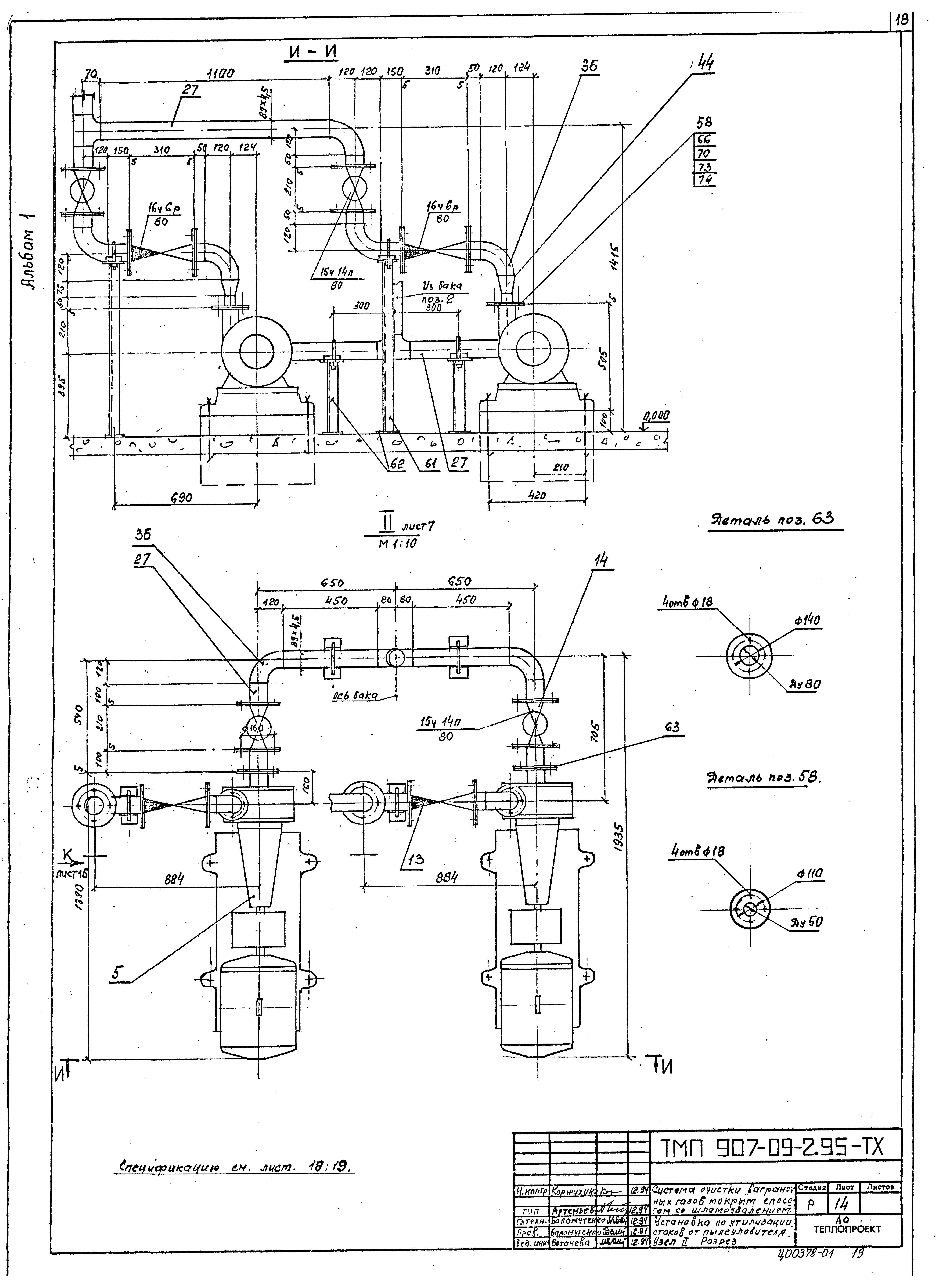

   Узел II. Разрез

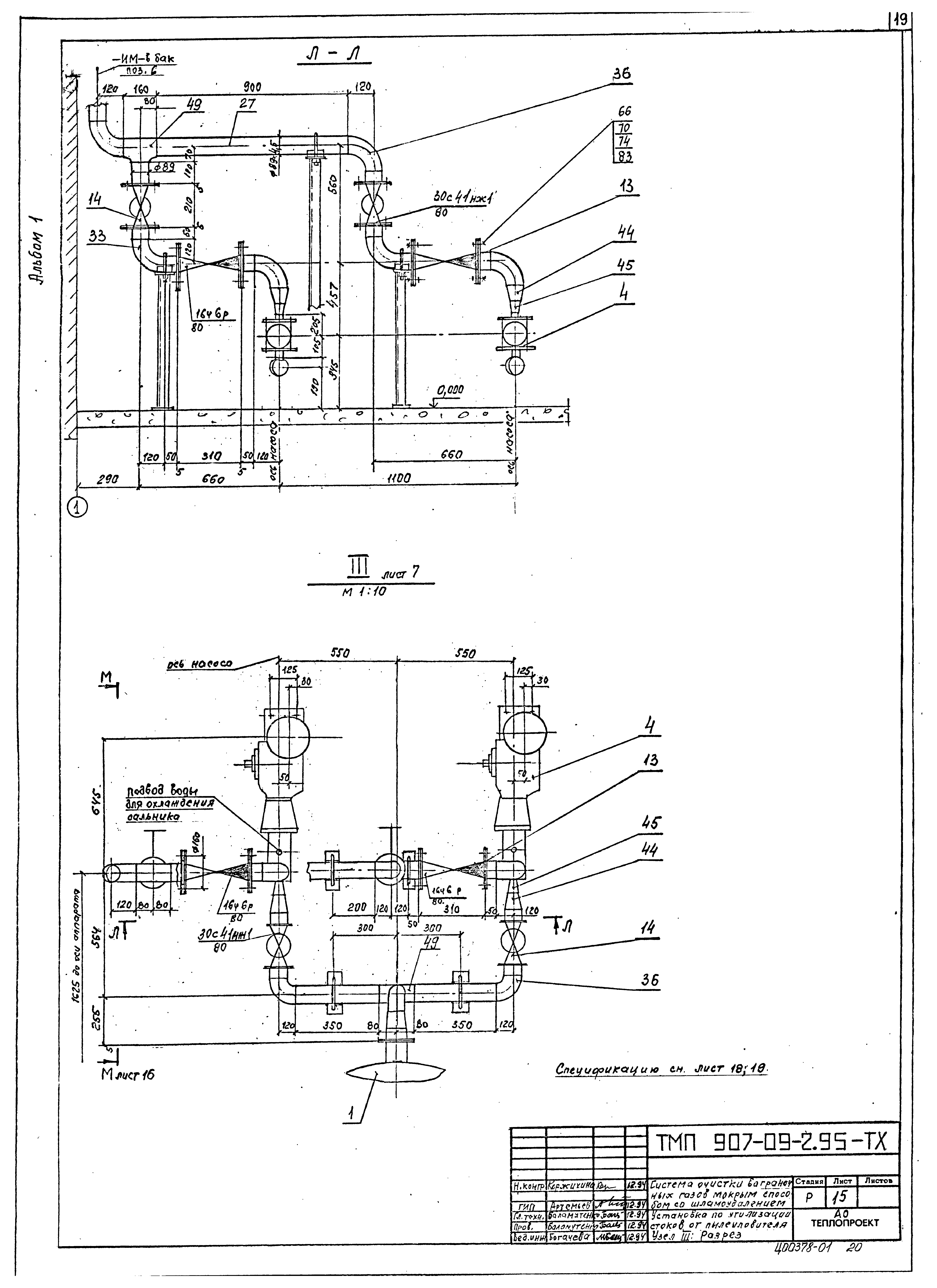

   Узел III. Разрез

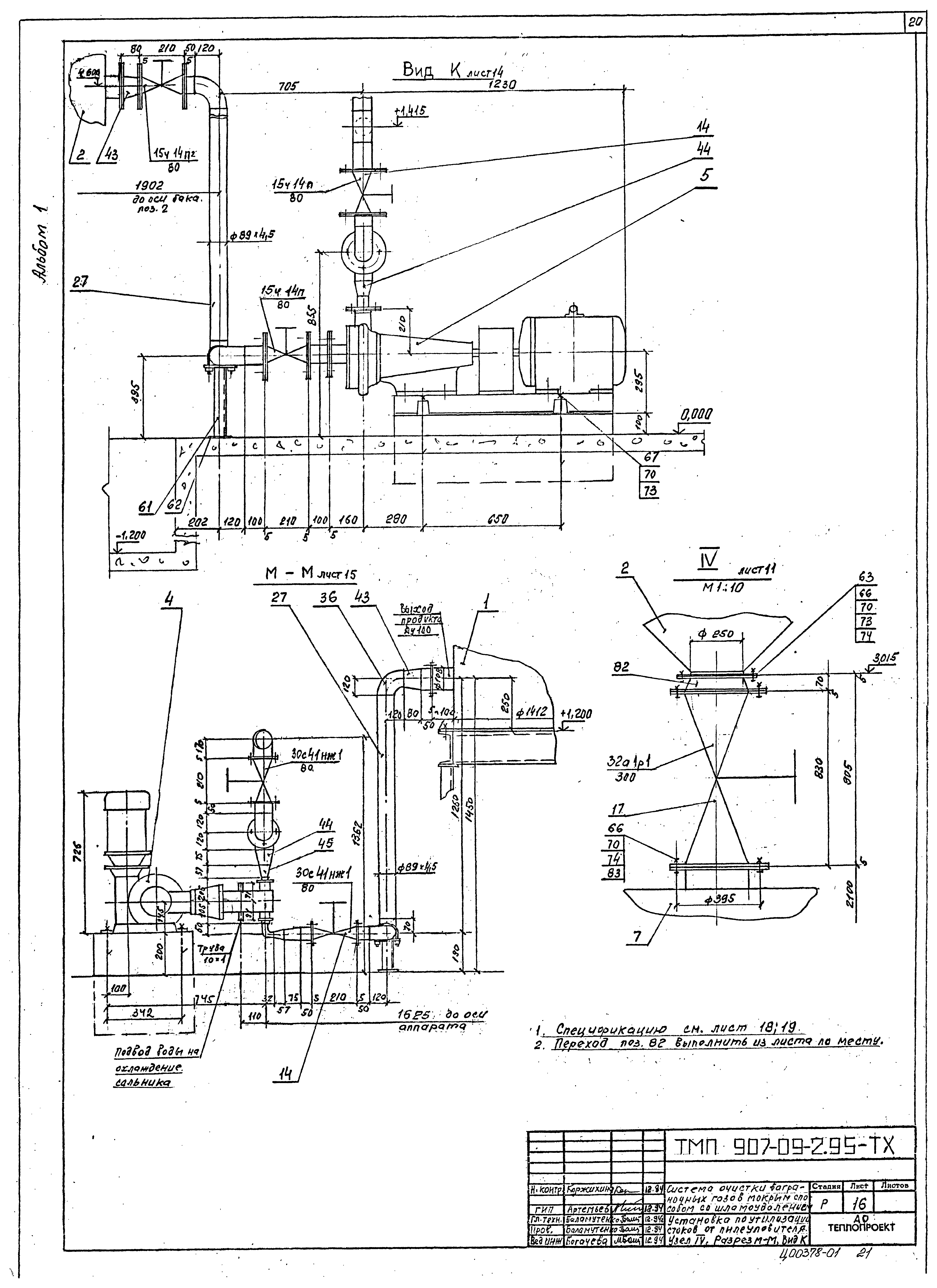

   Узел IV. Разрез М-М. Вид К

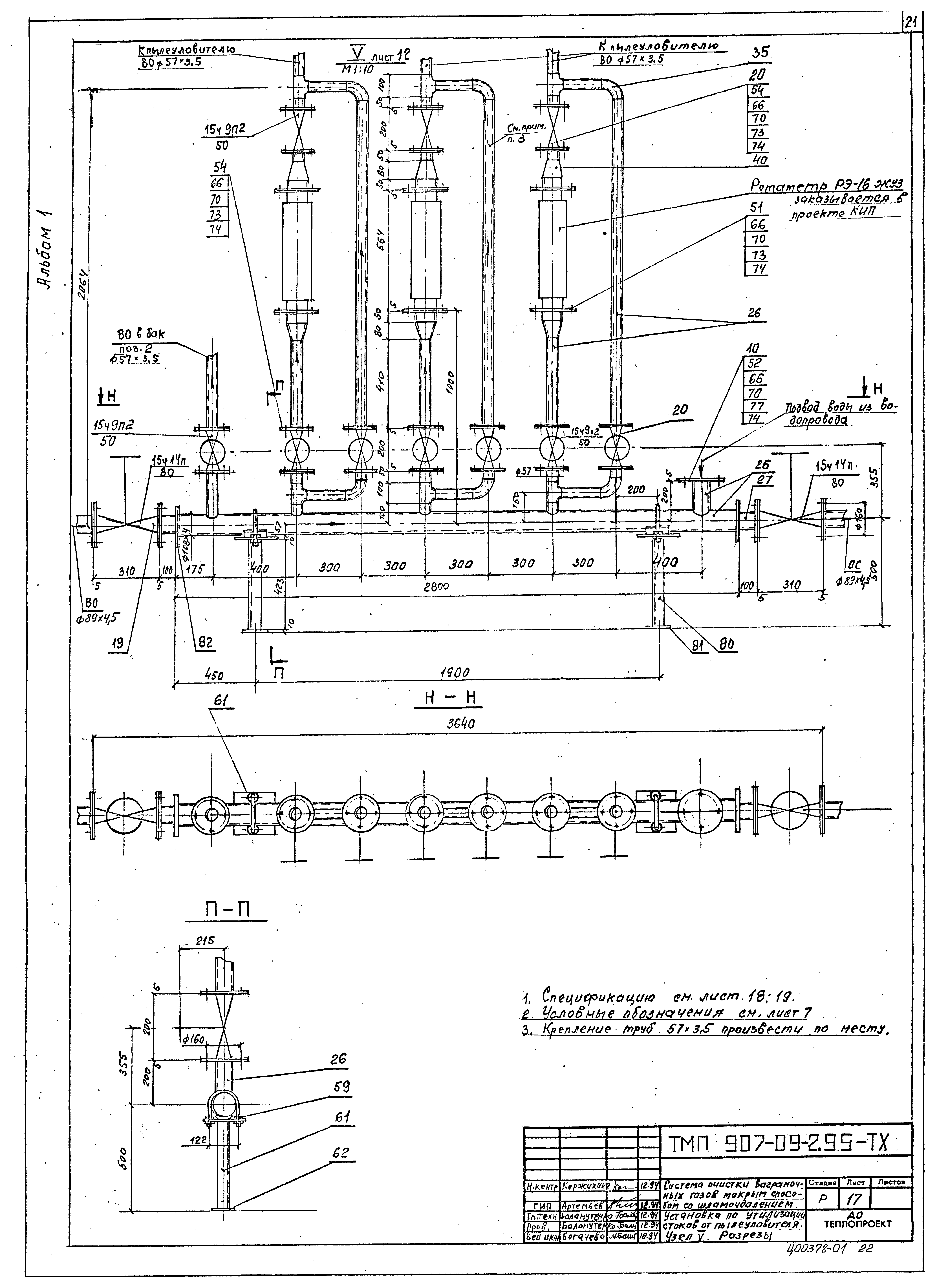

   Узел V. Разрезы

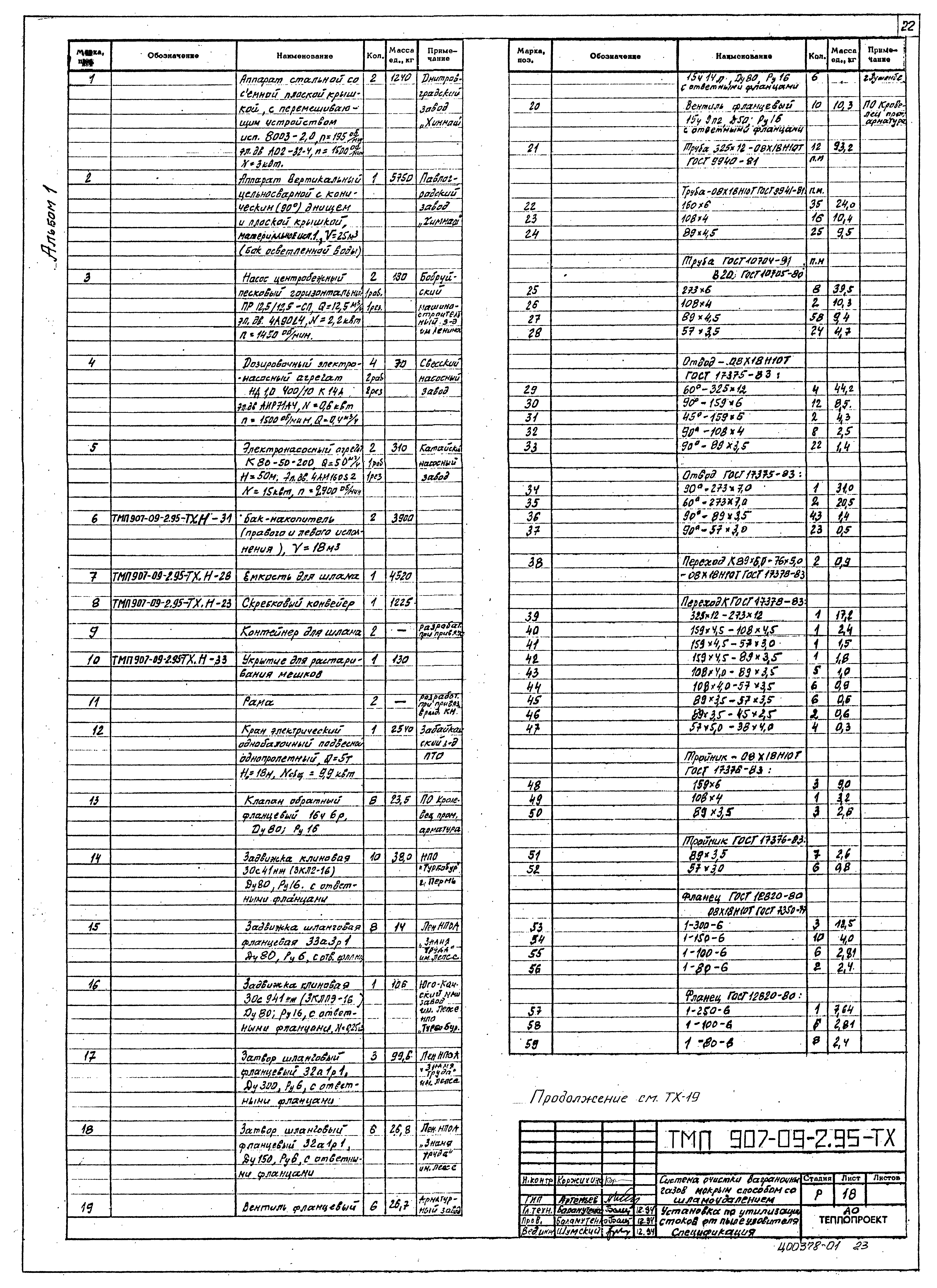

   Спецификация

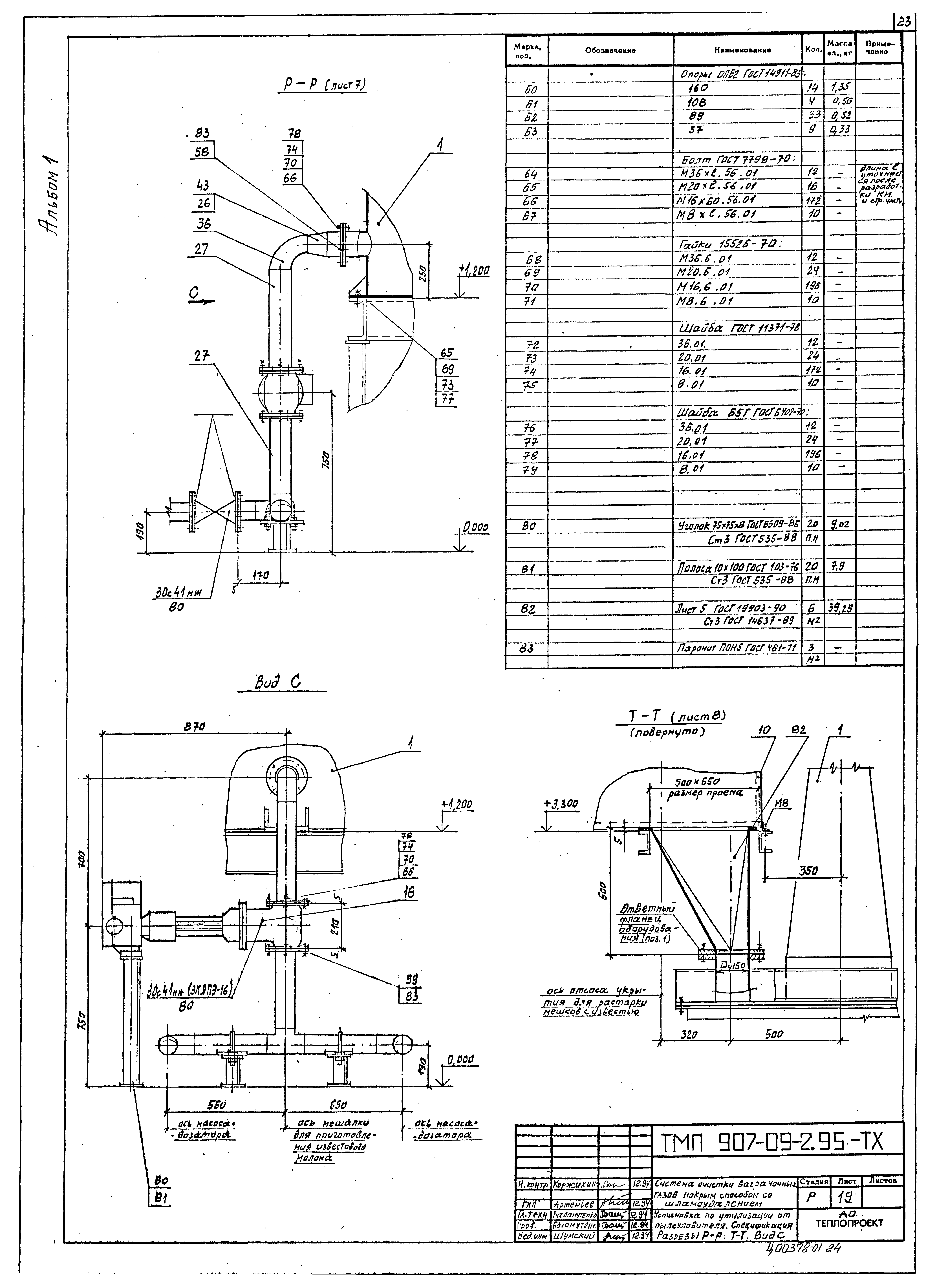

   Спецификация. Разрезы Р-Р, Т-Т. Вид С

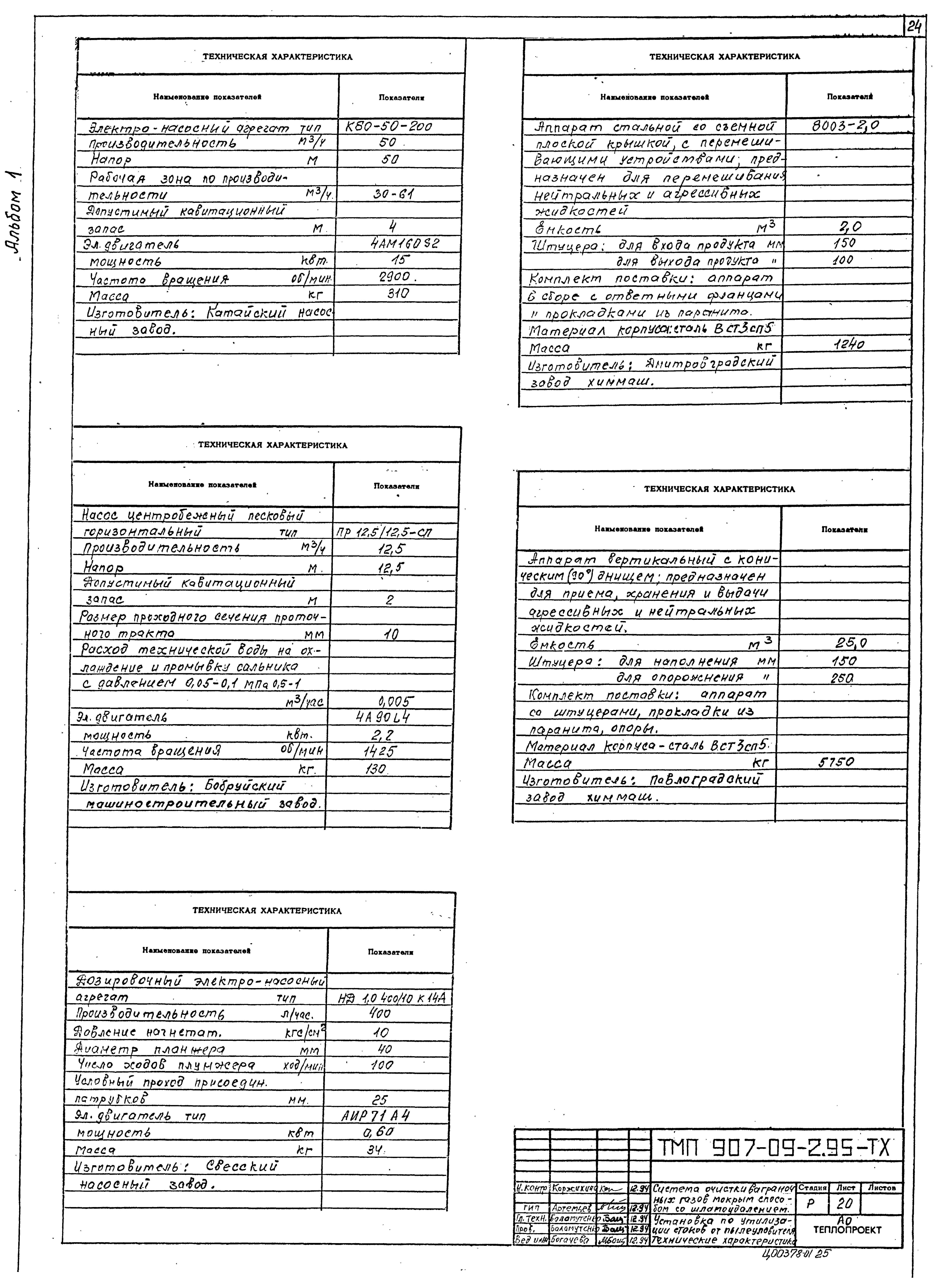

   Технические характеристики
Задание на разработку строительной части

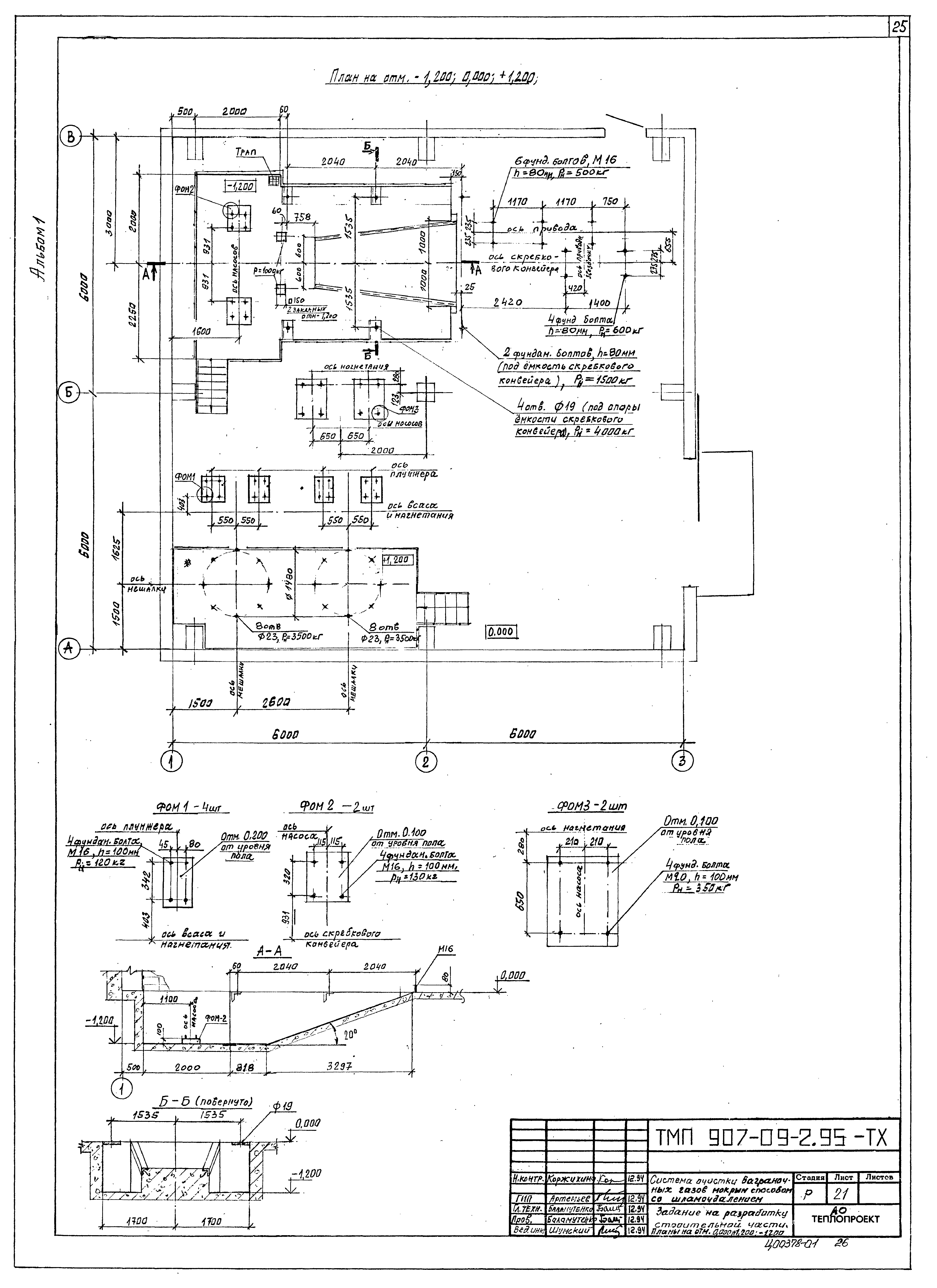

   Планы на отм. - 1.200; 0.000; 1.200

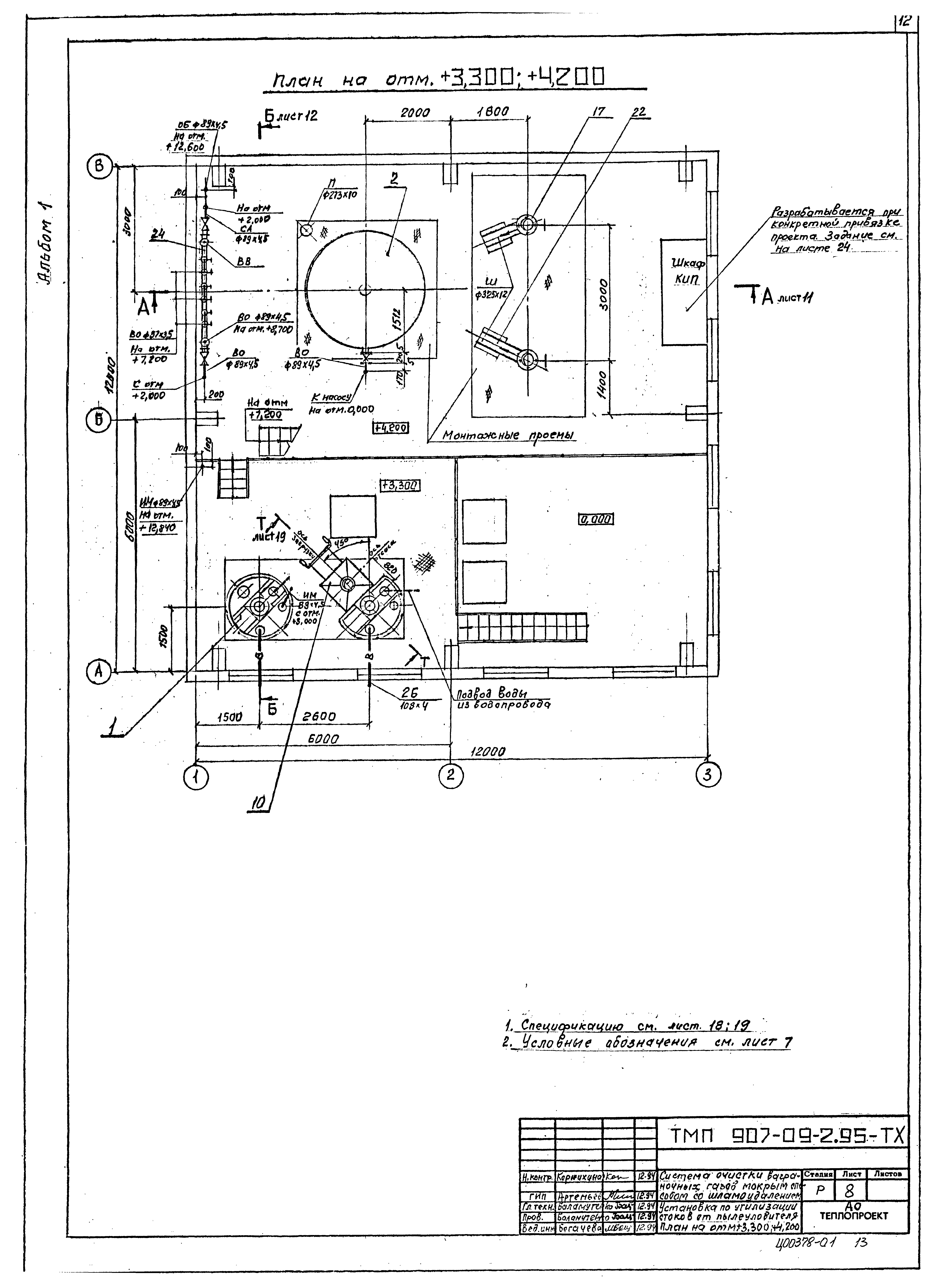

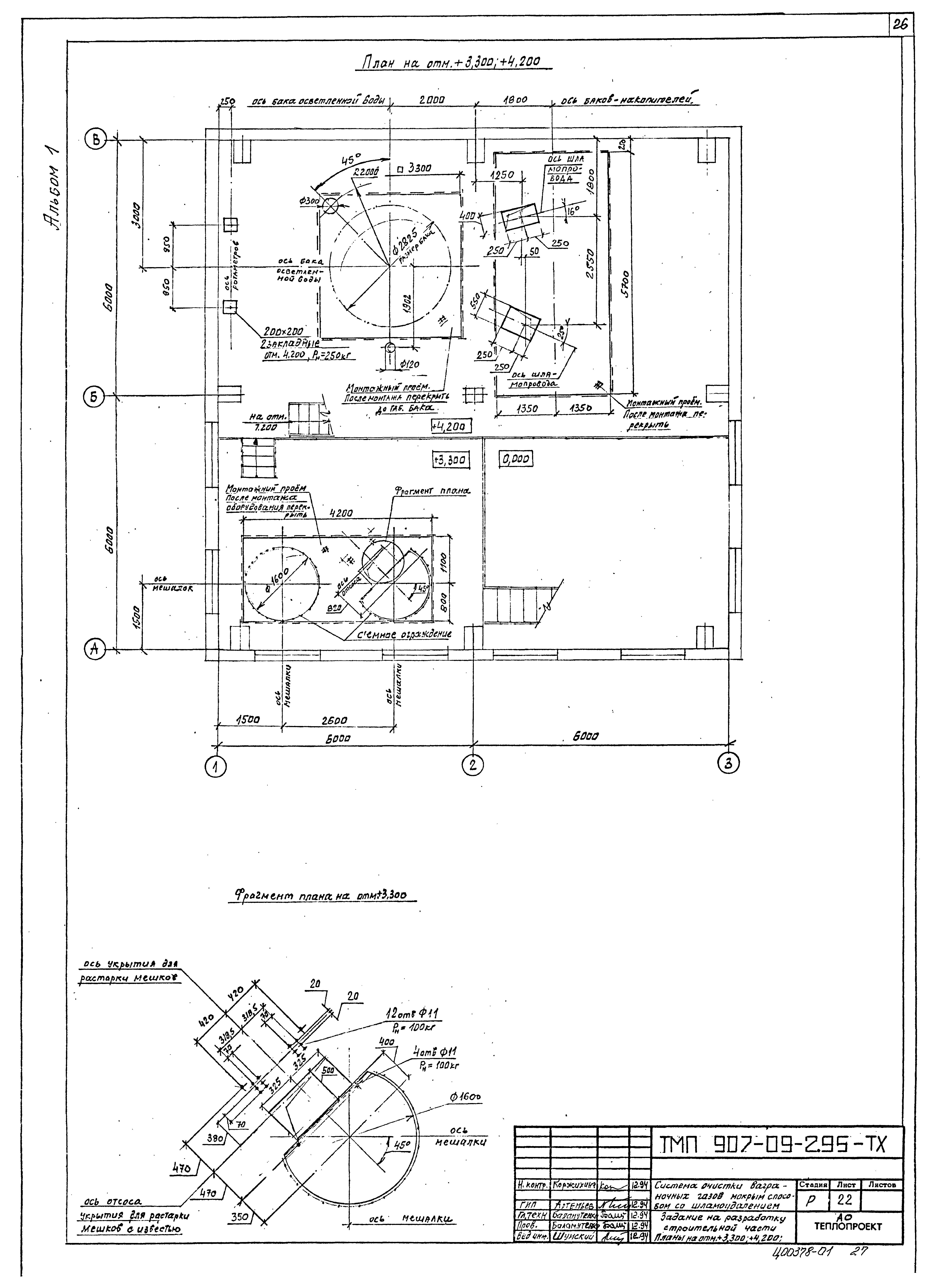

   Планы на отм. 3.300; 4.200
   Планы на отм. 7.200; 10.800

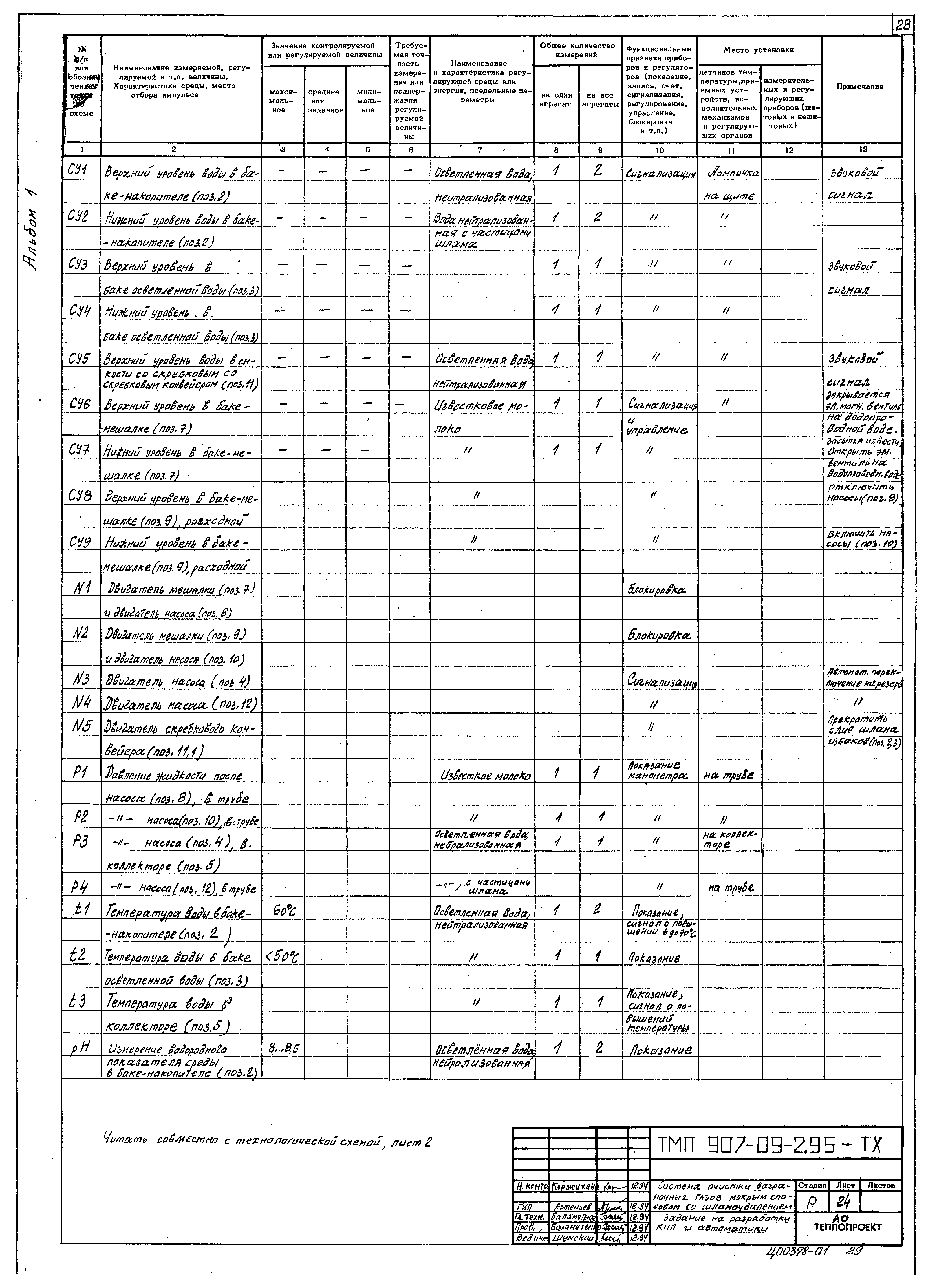

   Задание на разработку КИП и автоматики
Нестандартизированное оборудование. Задания на разработку рабочих чертежей ТХ.Н

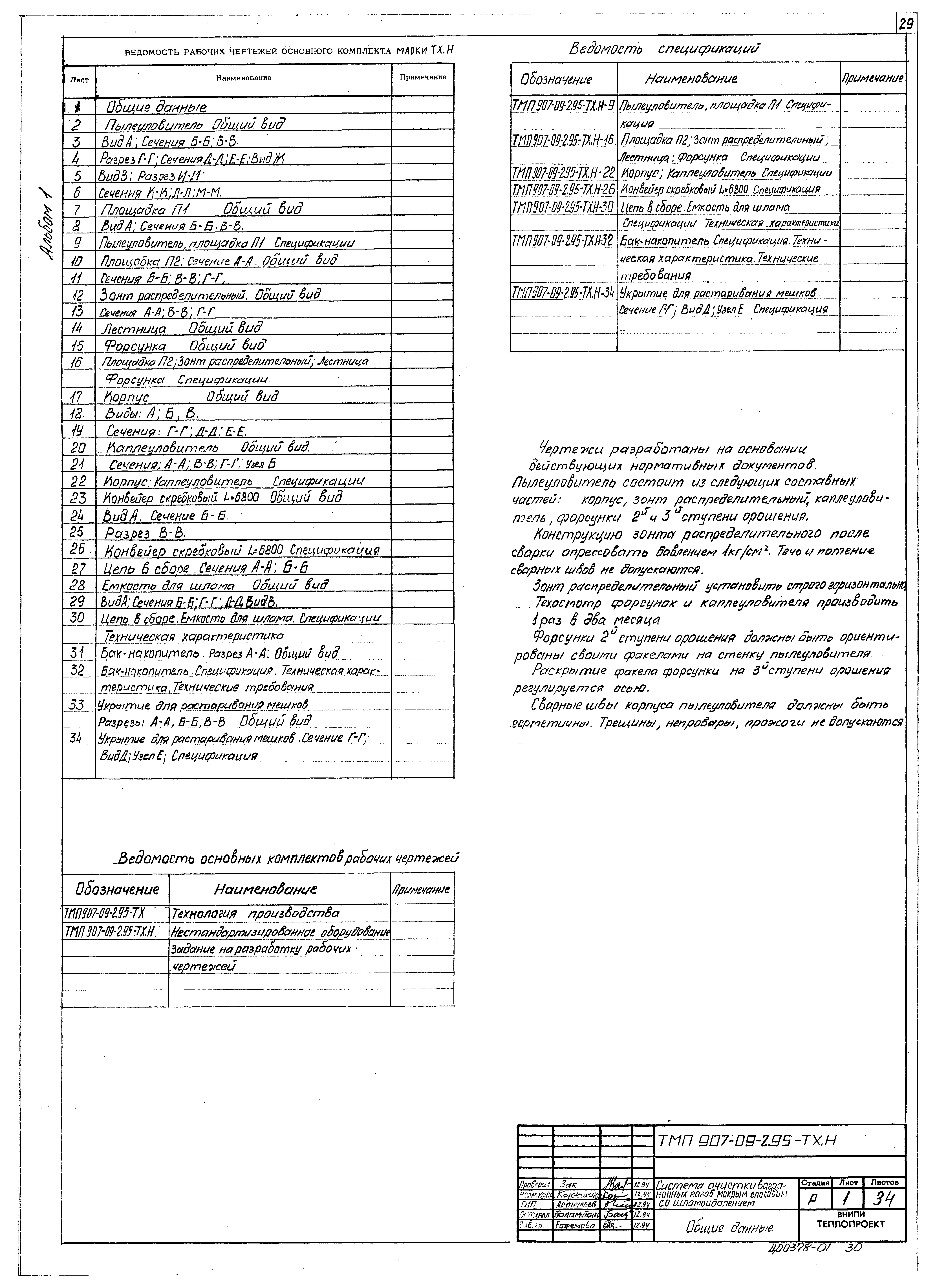

   Общие данные

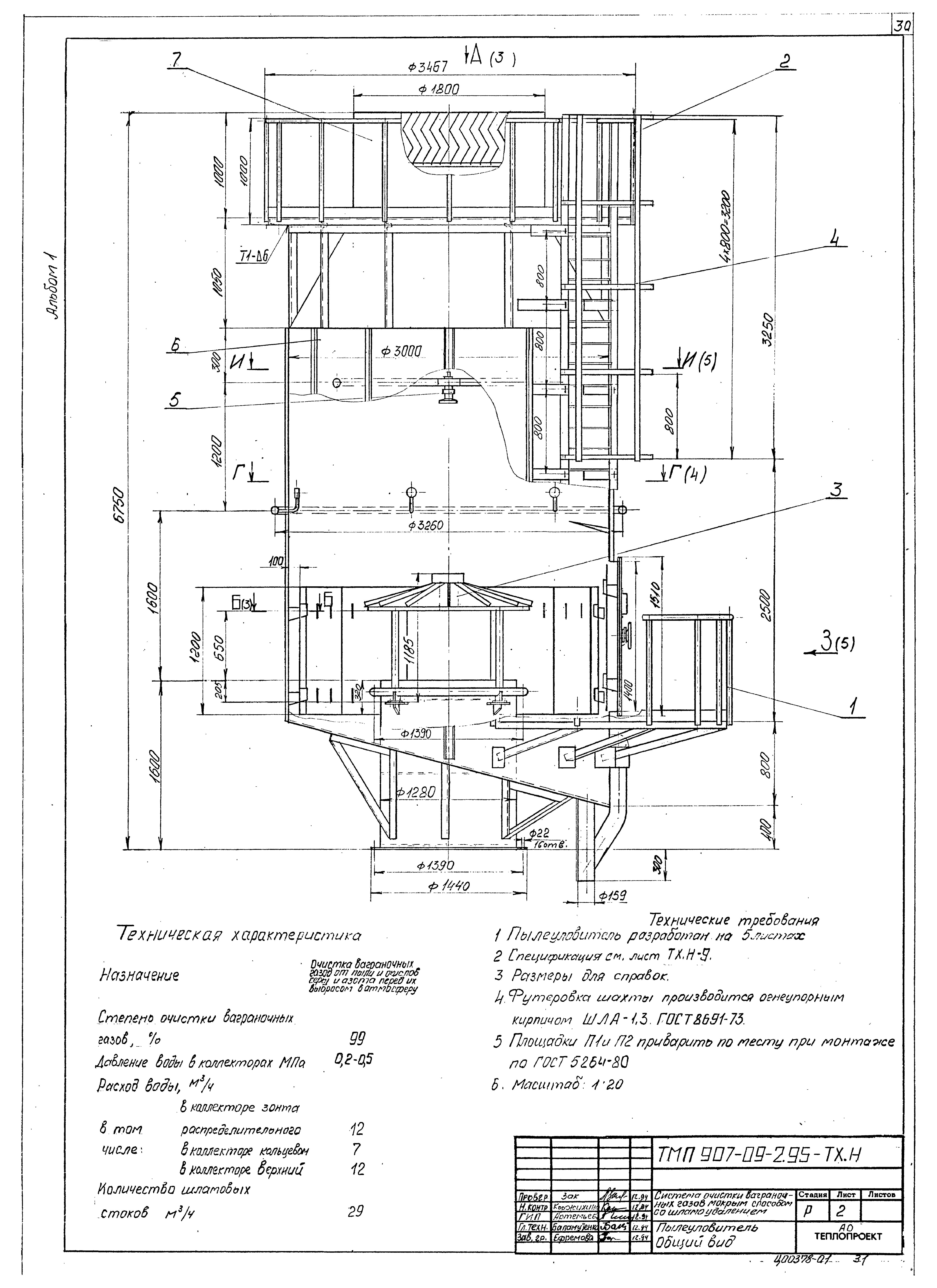

   Пылеуловитель. Общий вид
   Вид А. Сечение Б-Б, В-В

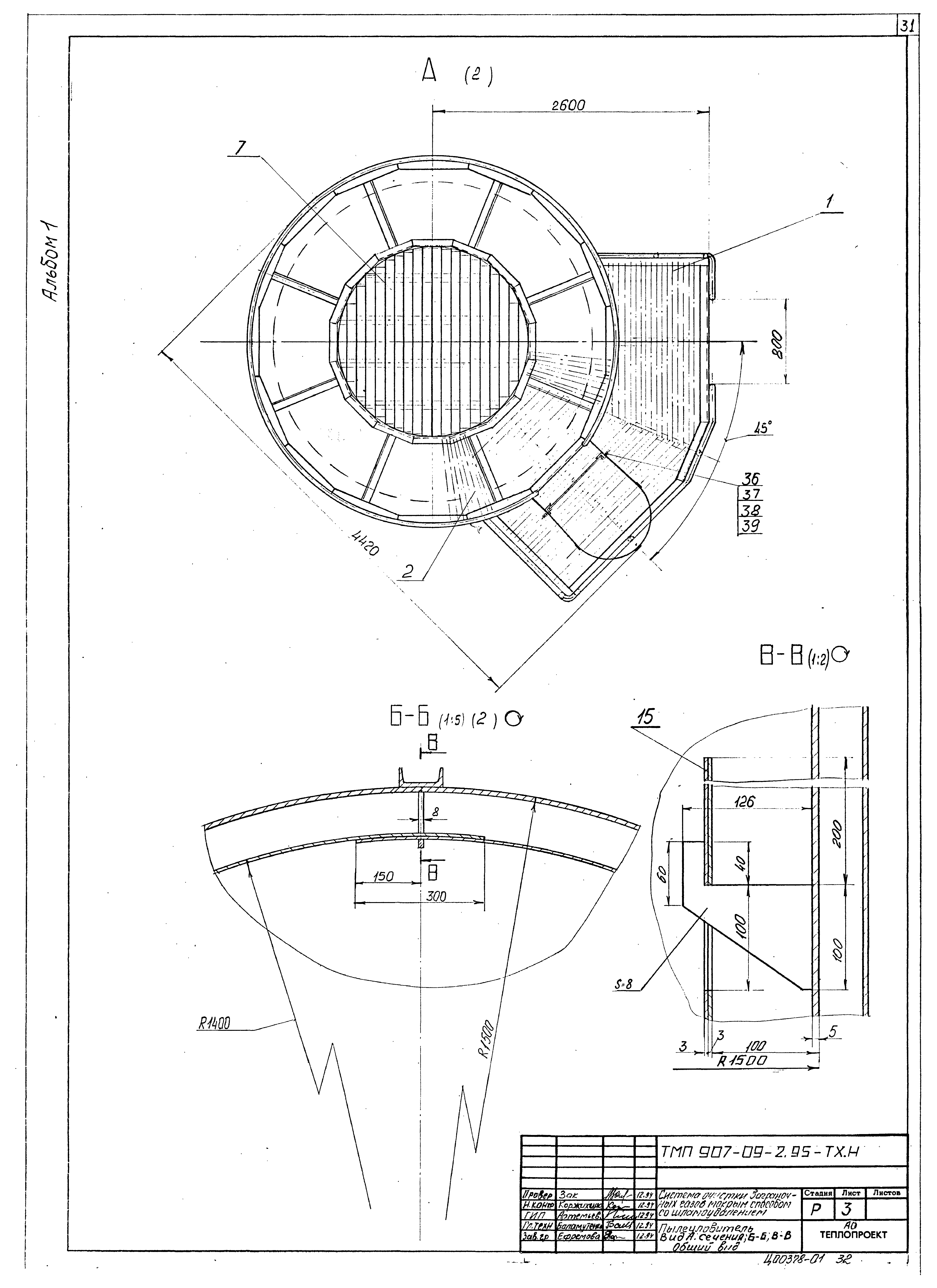

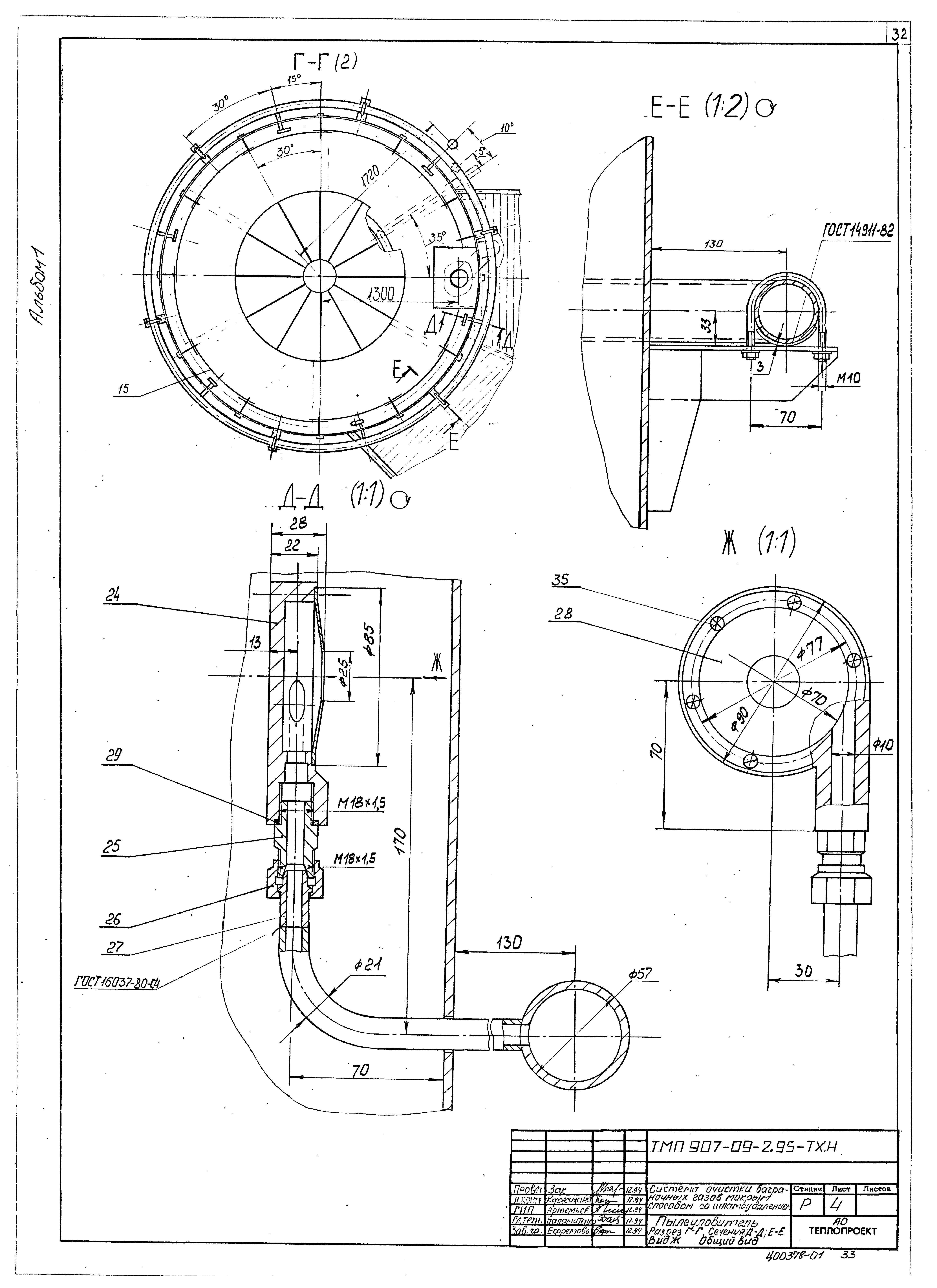

   Разрез Г-Г. Сечения Д-Д, Е-Е. Вид Ж

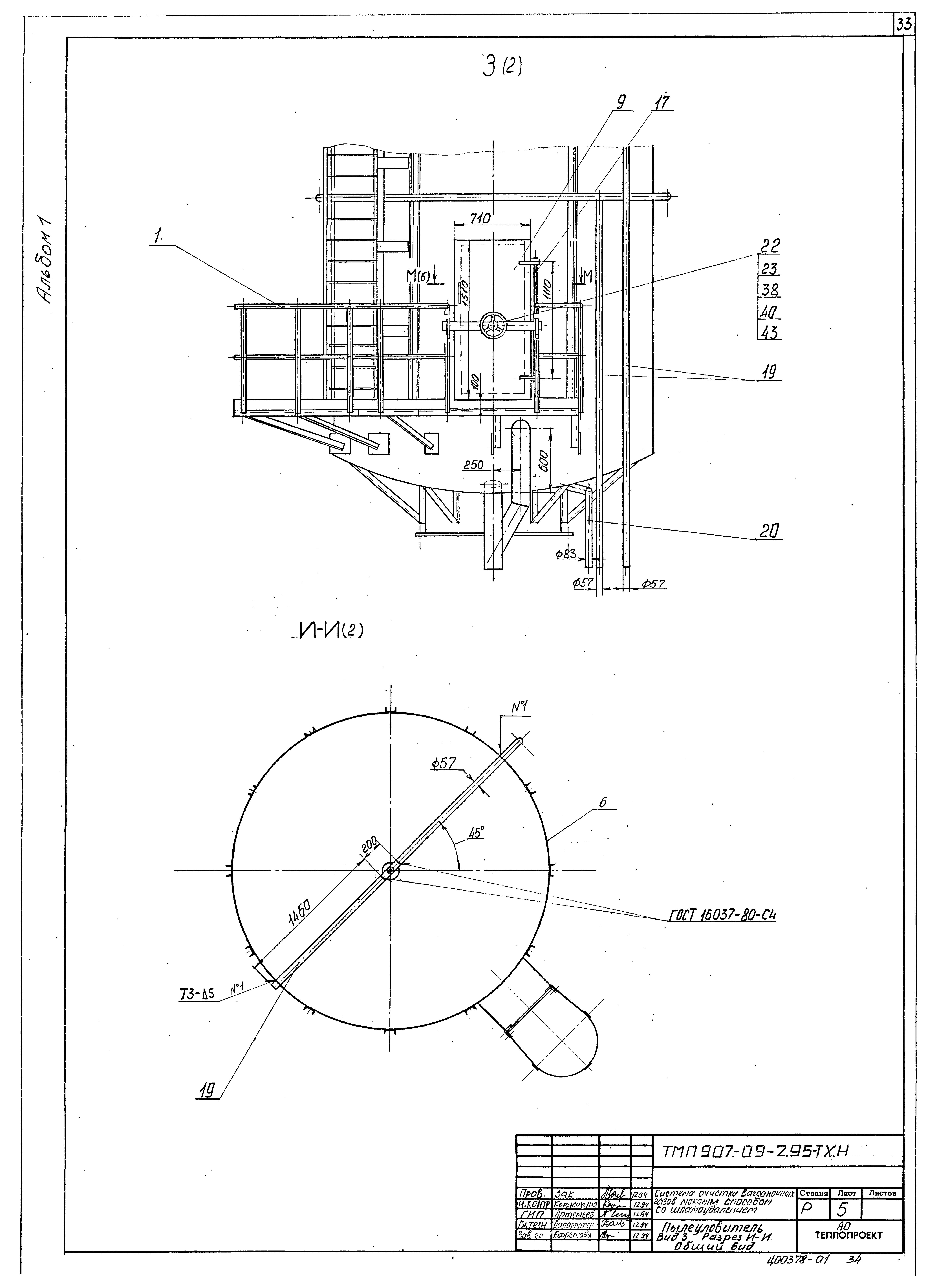

   Вид З. Разрез И-И

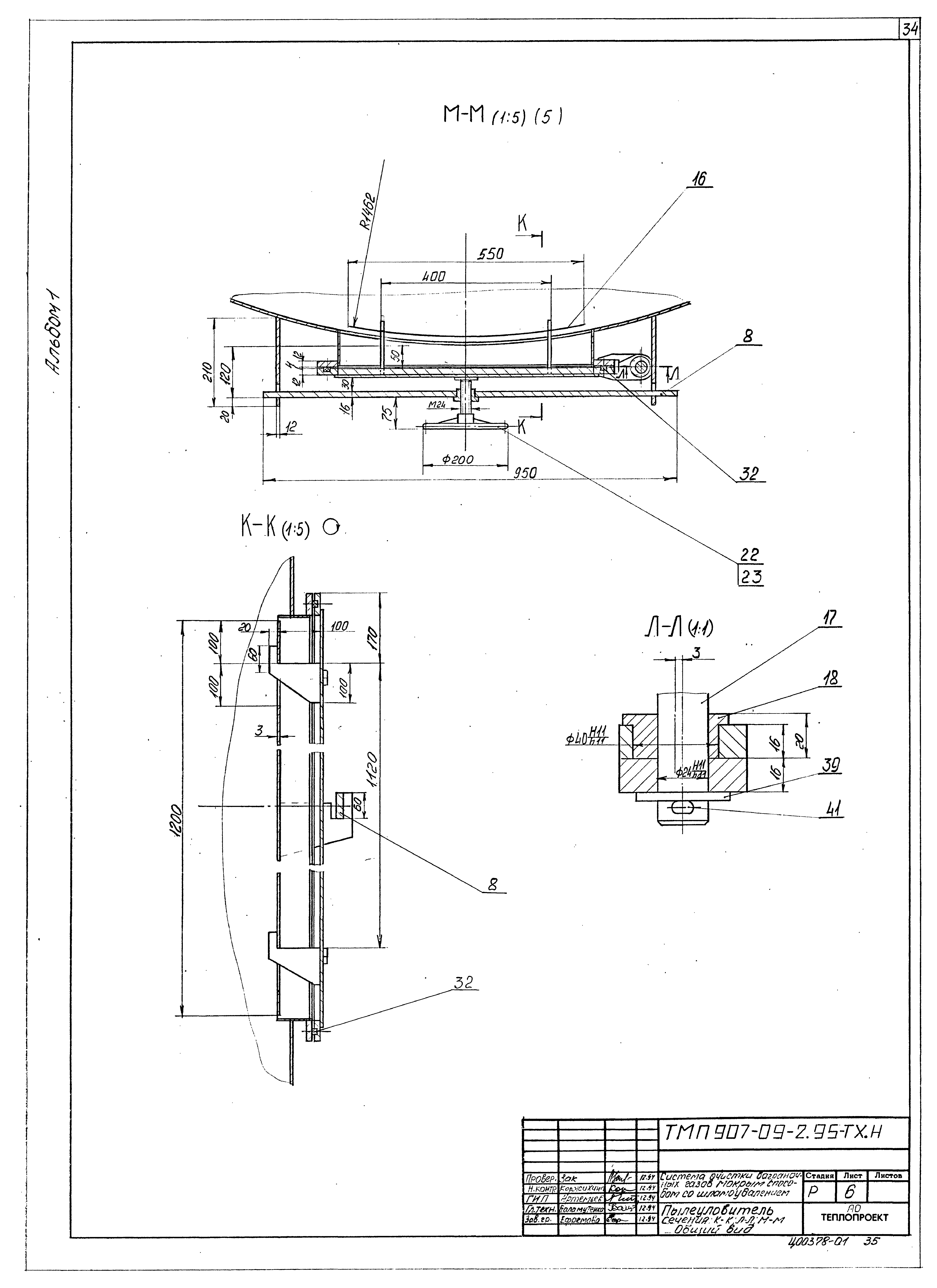

   Сечения К-К, Л-Л, М-М

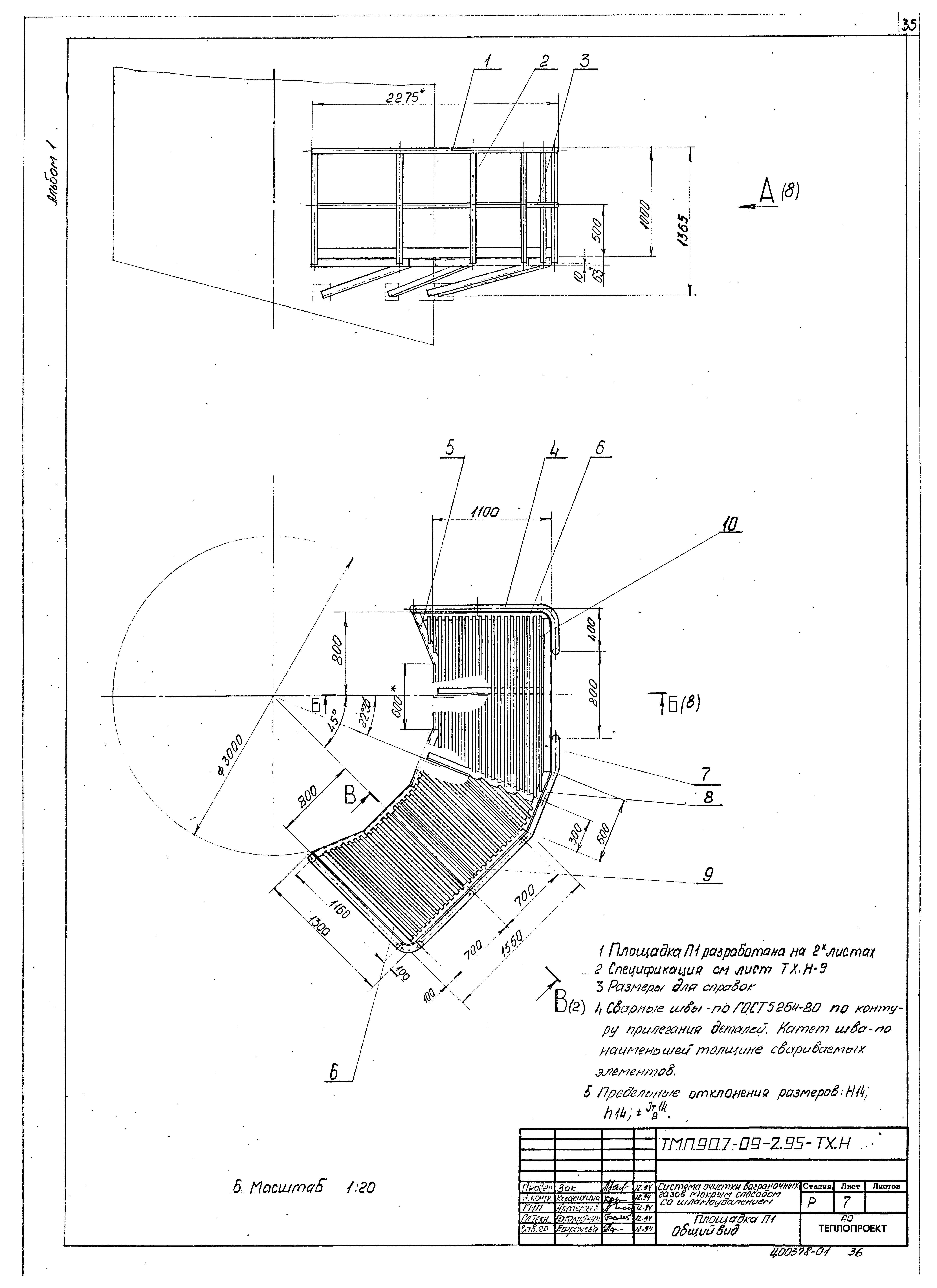

   Площадка П1. Общий вид

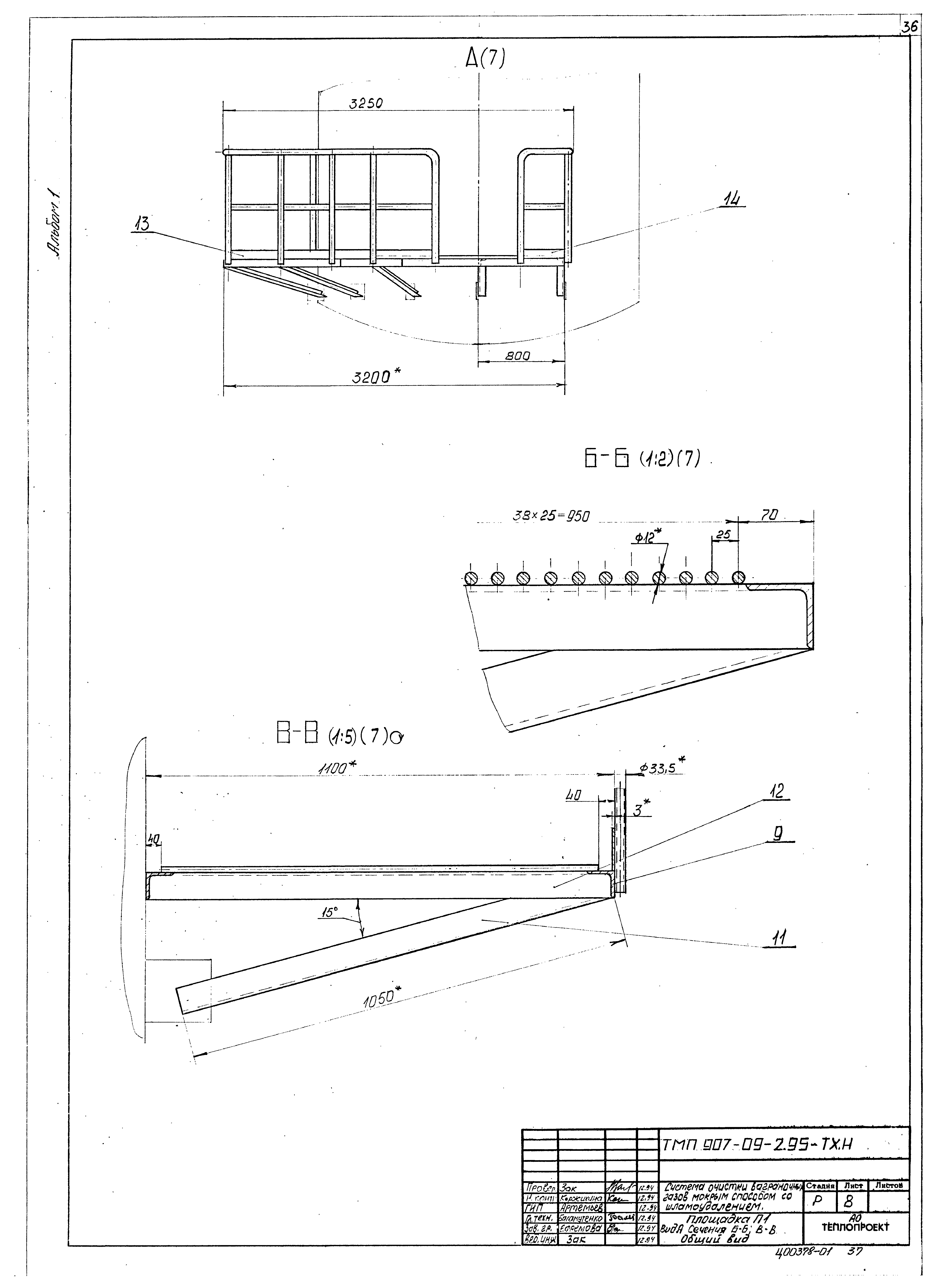

   Вид А. Сечения Б-Б, В-В

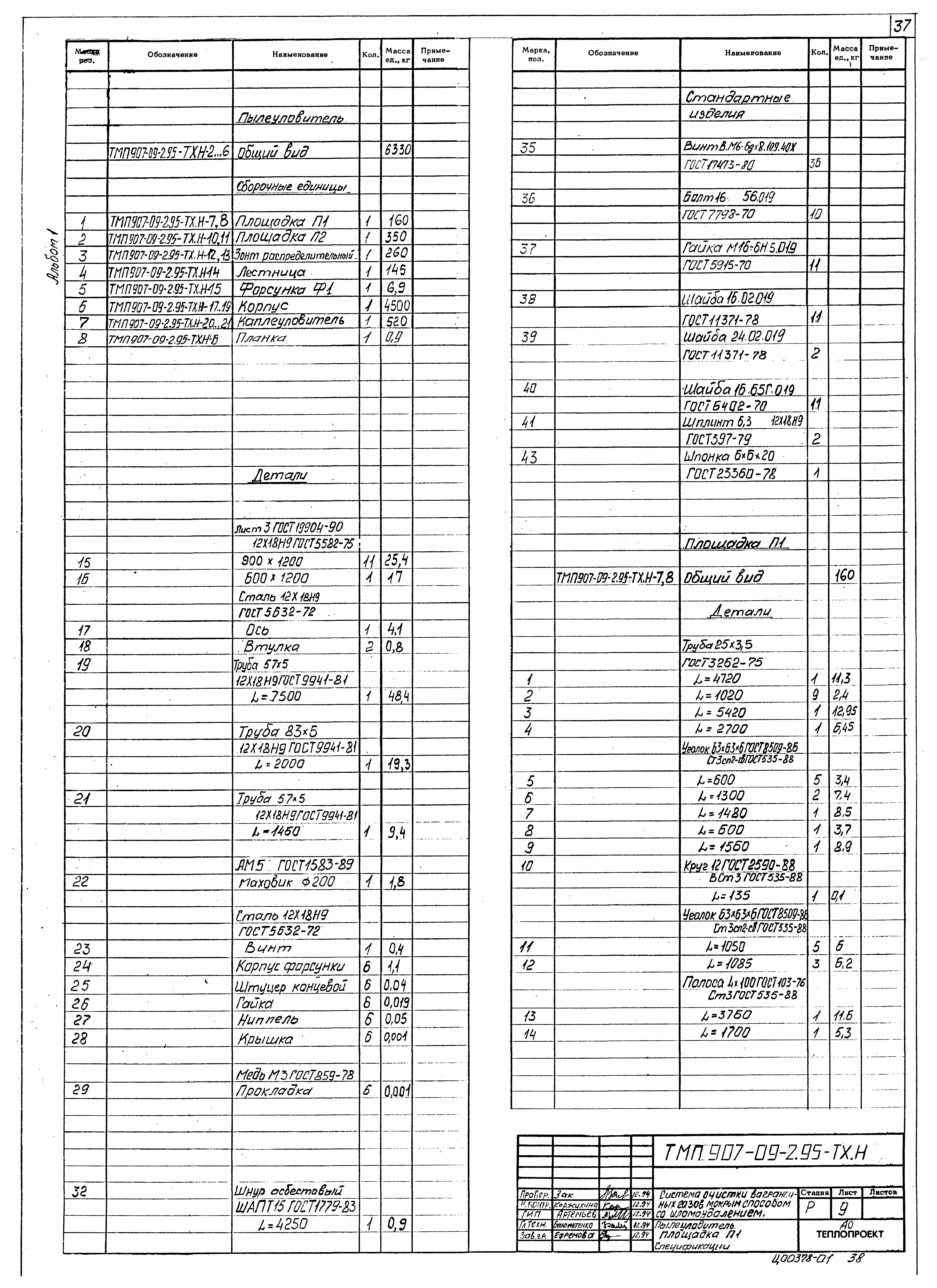

   Пылеуловитель. Площадка П1. Спецификации

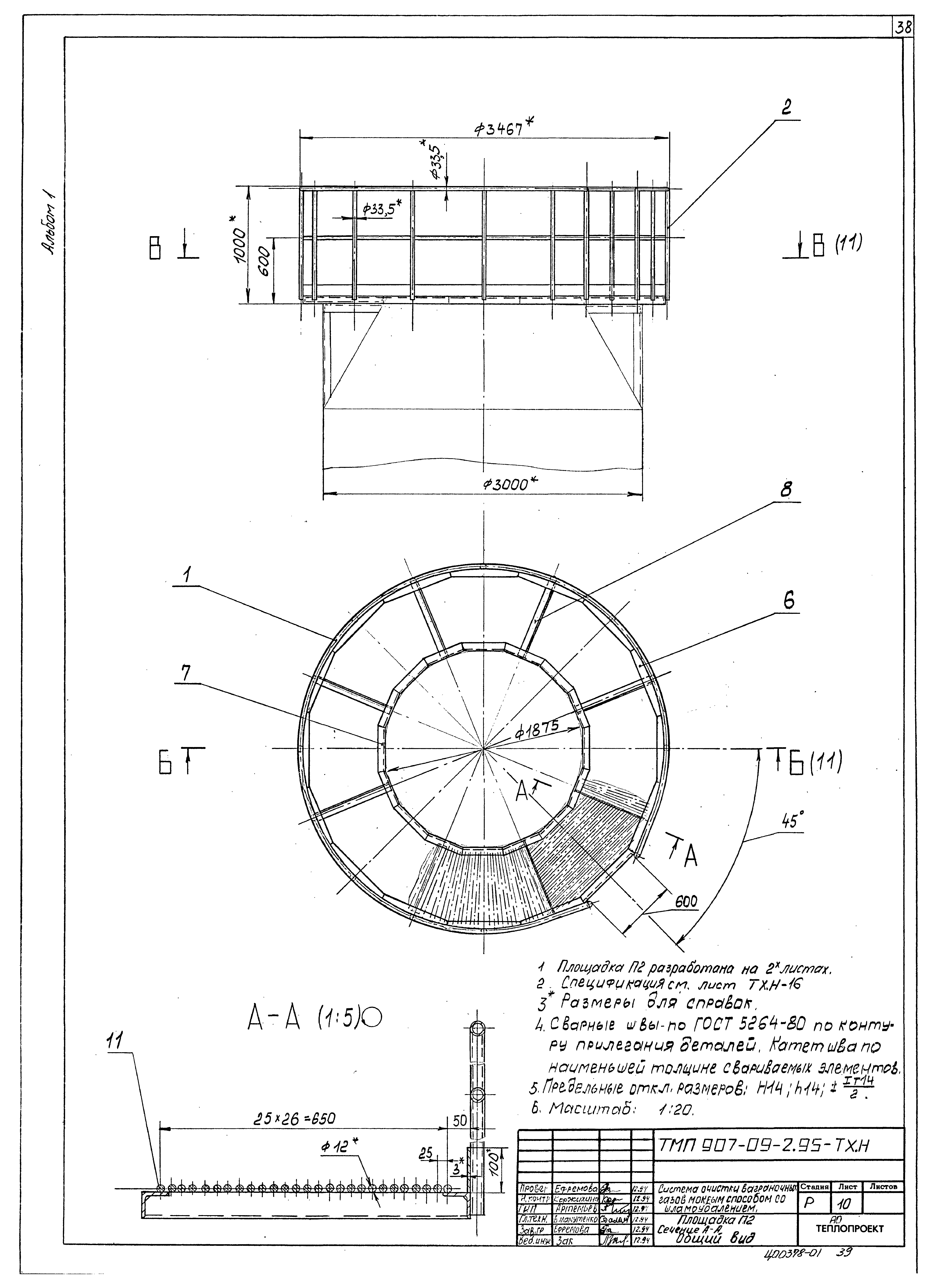

   Площадка П2. Сечение А-А. Общий вид
   Сечения Б-Б, В-В, Г-Г

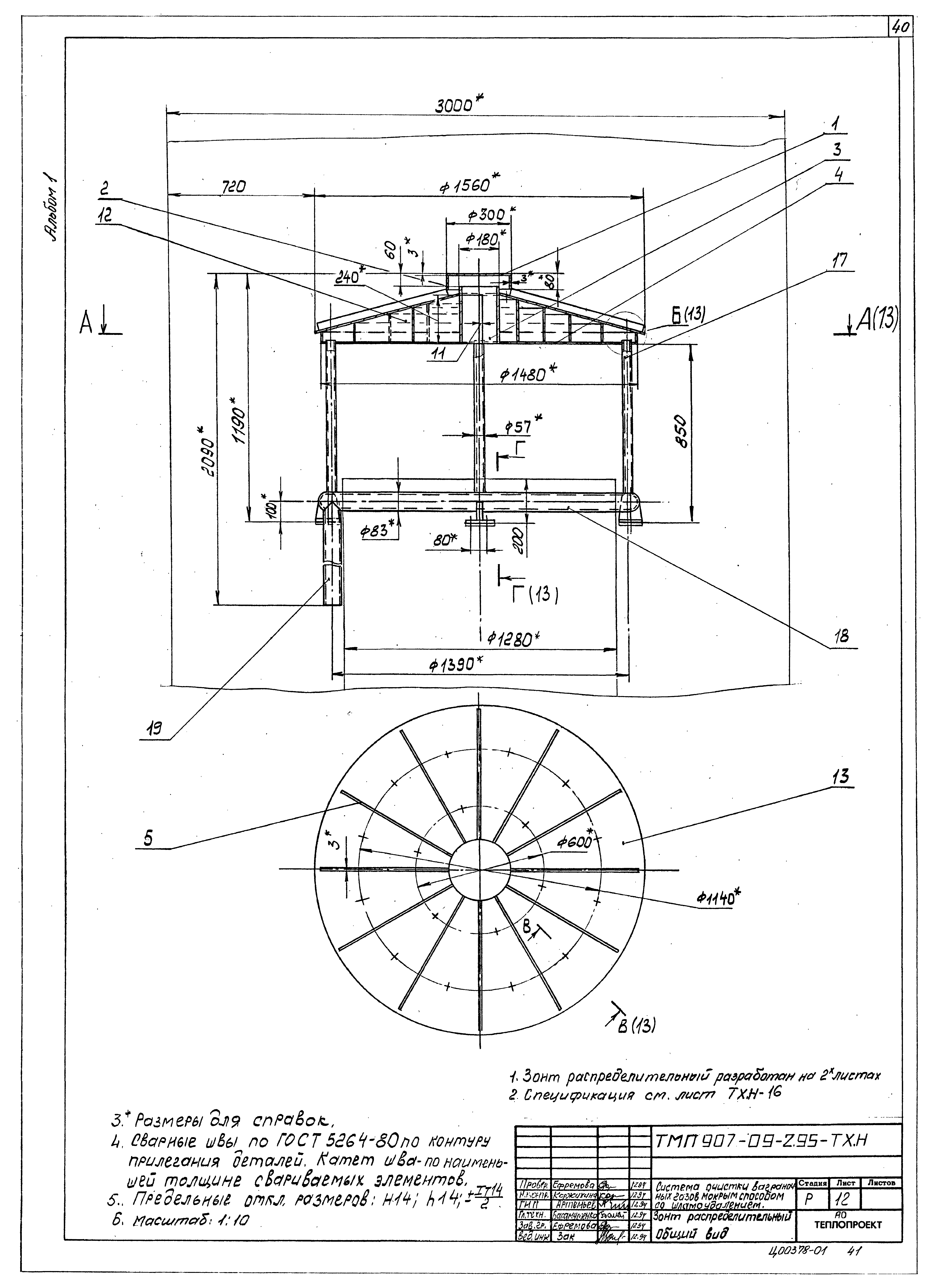

   Зонт распределительный. Общий вид

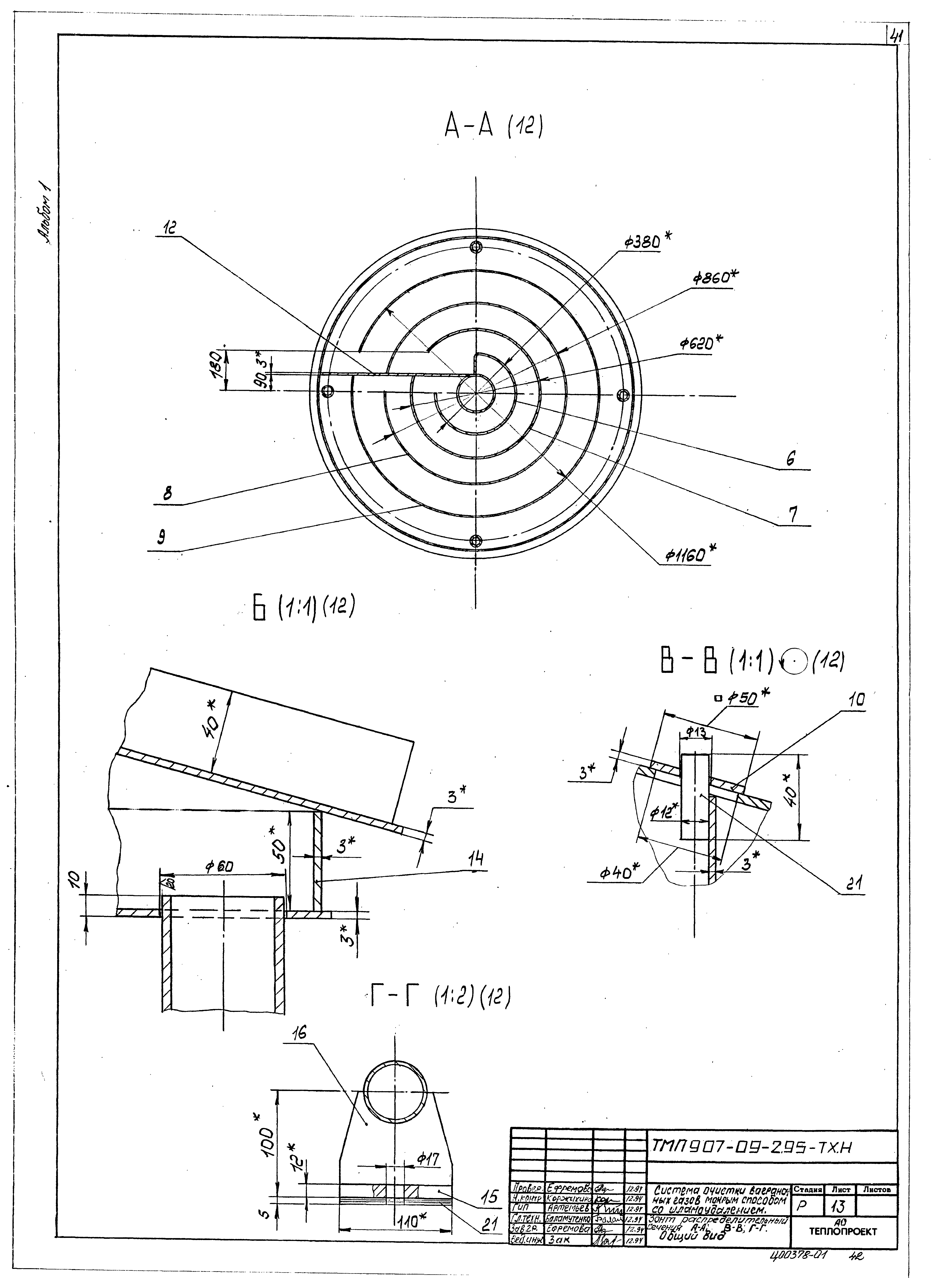

   Сечения А-А, В-В, Г-Г

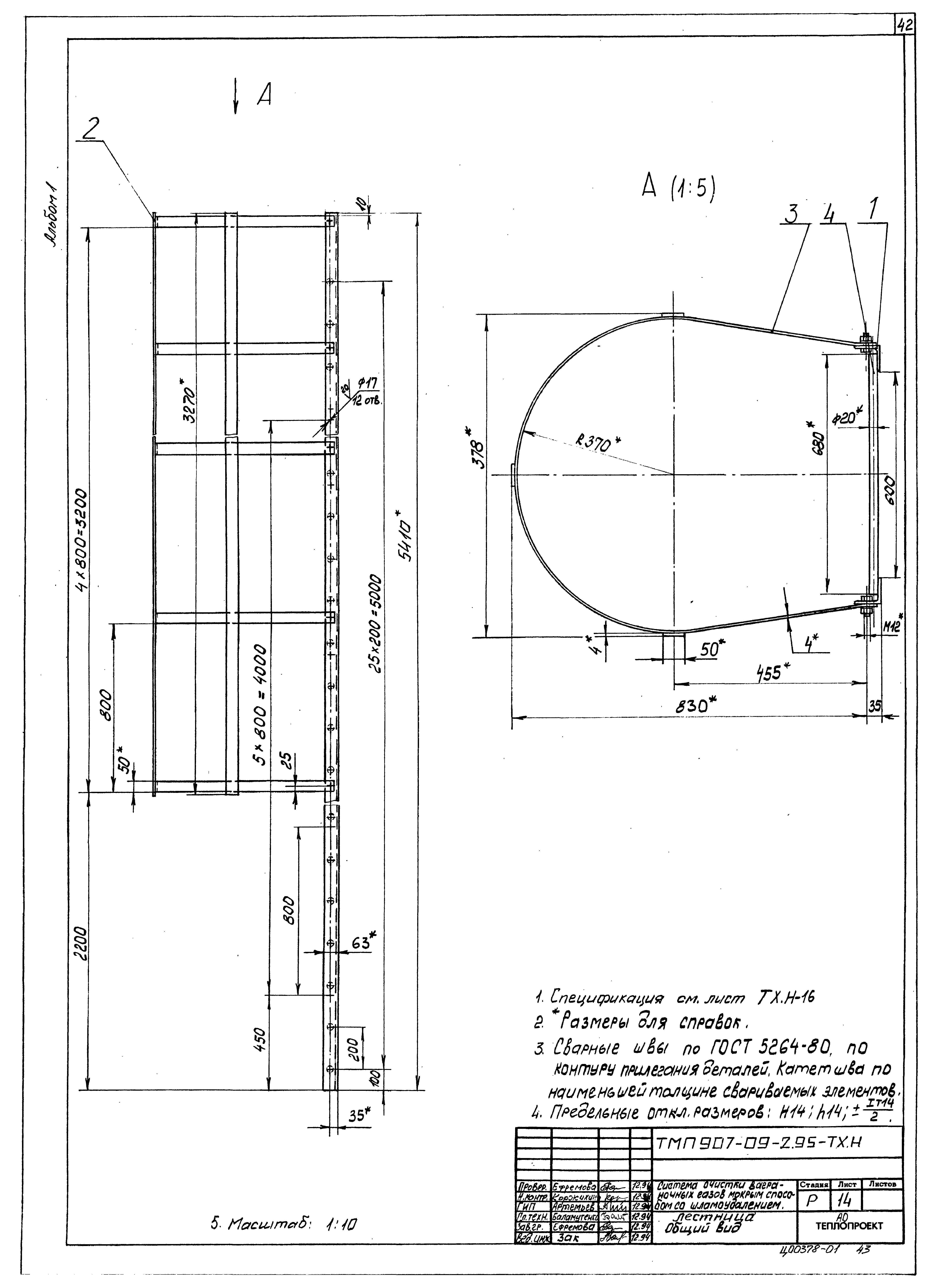

   Лестница. Общий вид

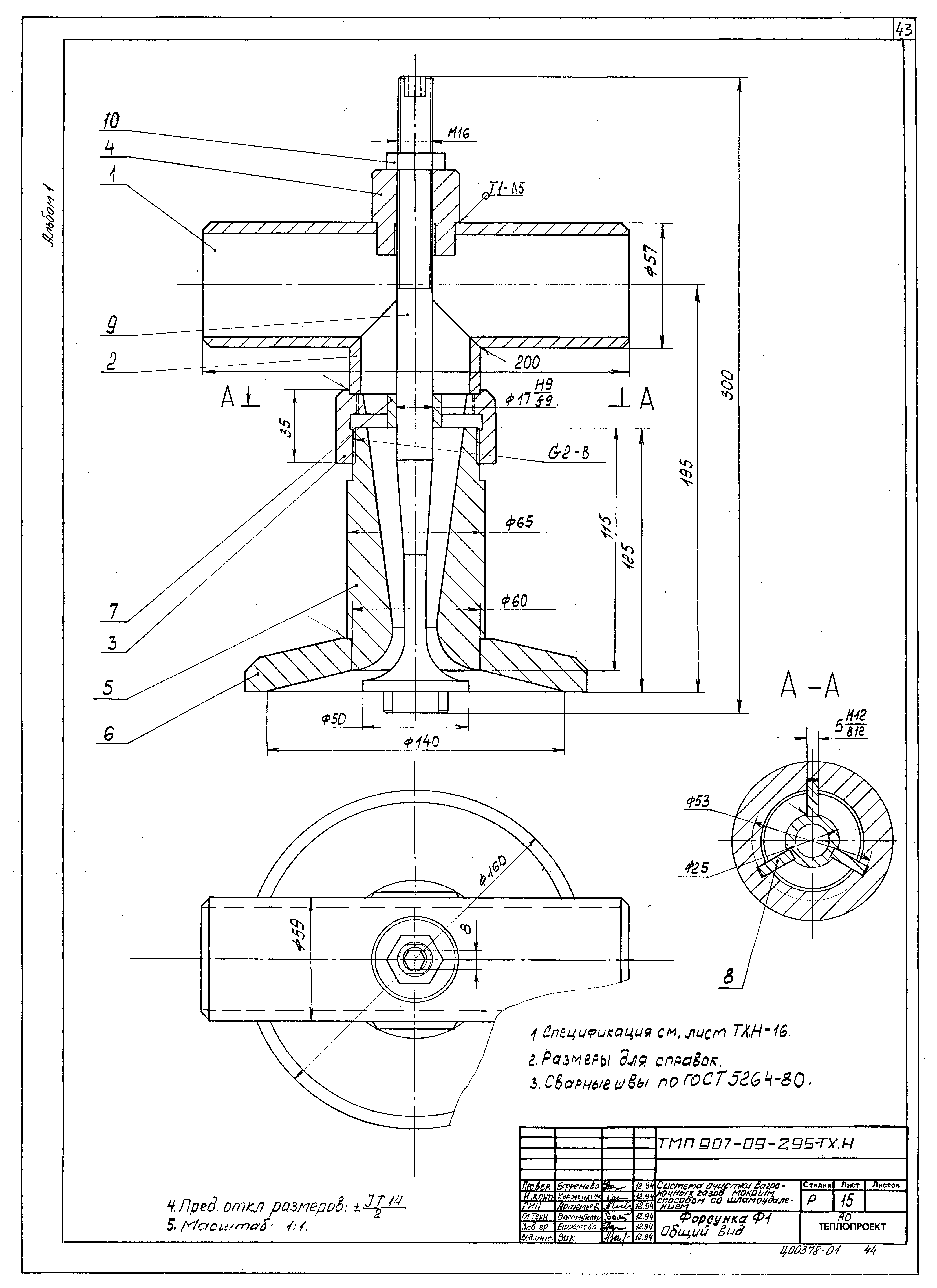

   Форсунка. Общий вид

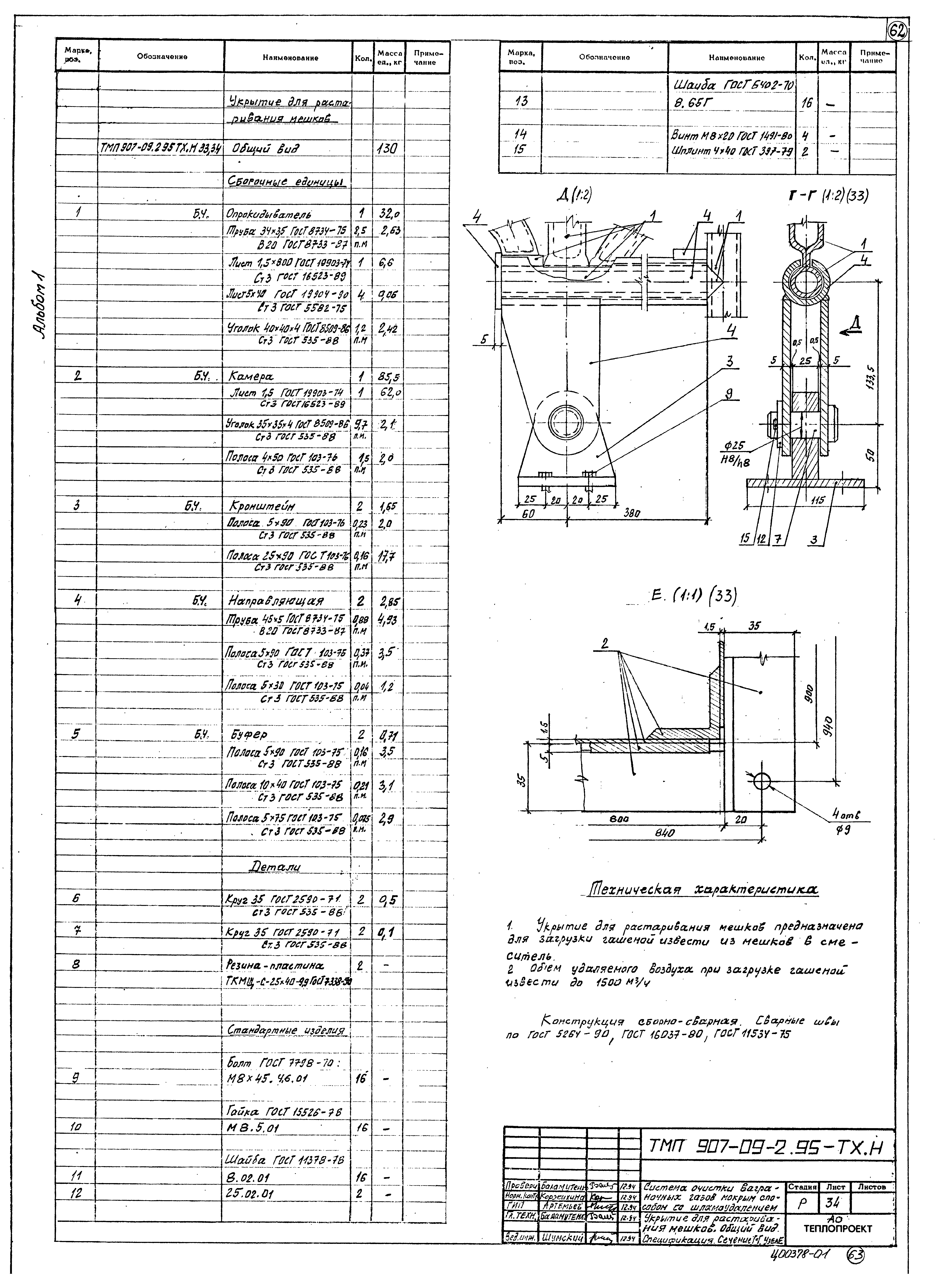

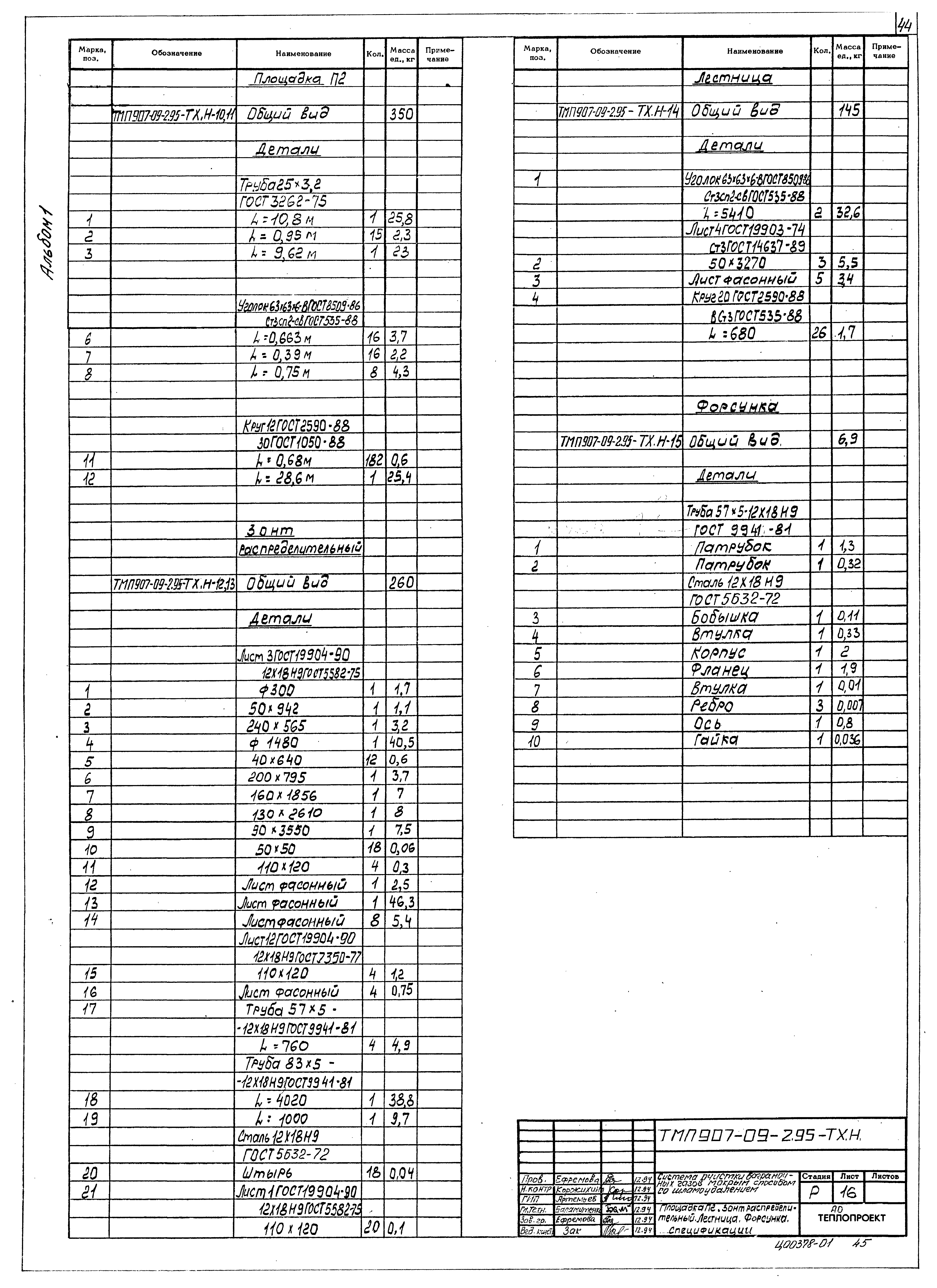

   Площадка П2. Зонт распределительный. Лестница. Форсунка. Спецификации

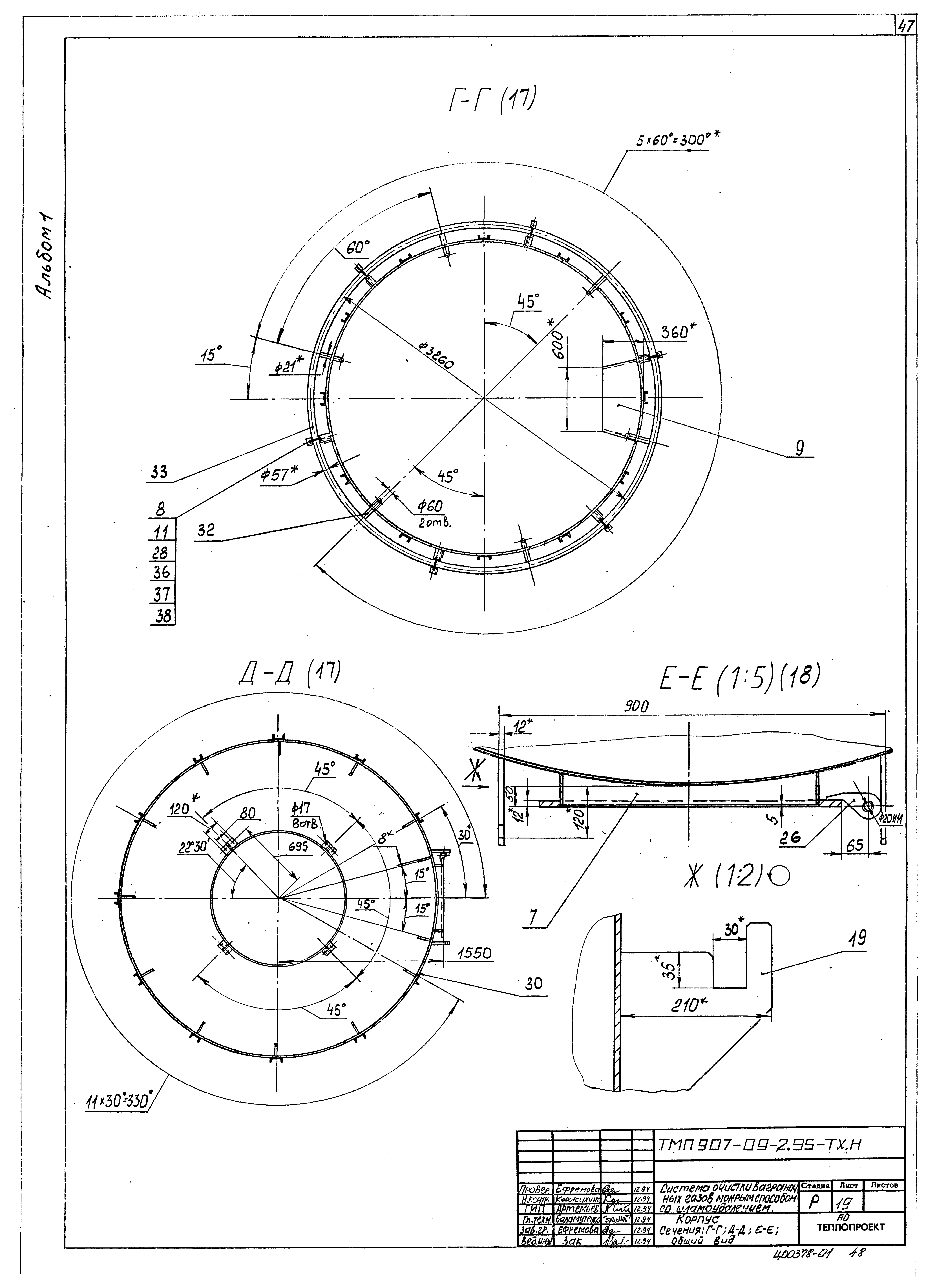

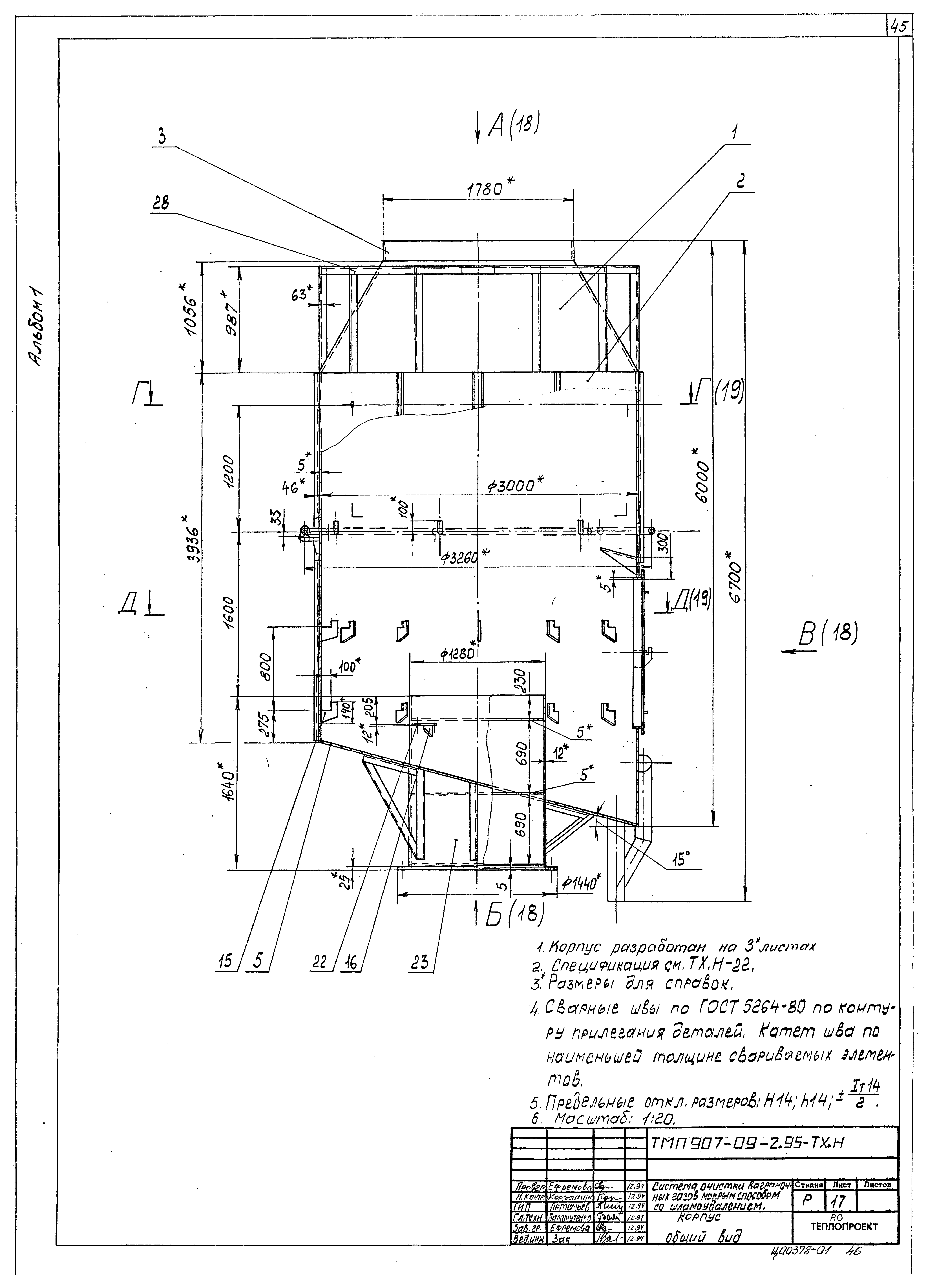

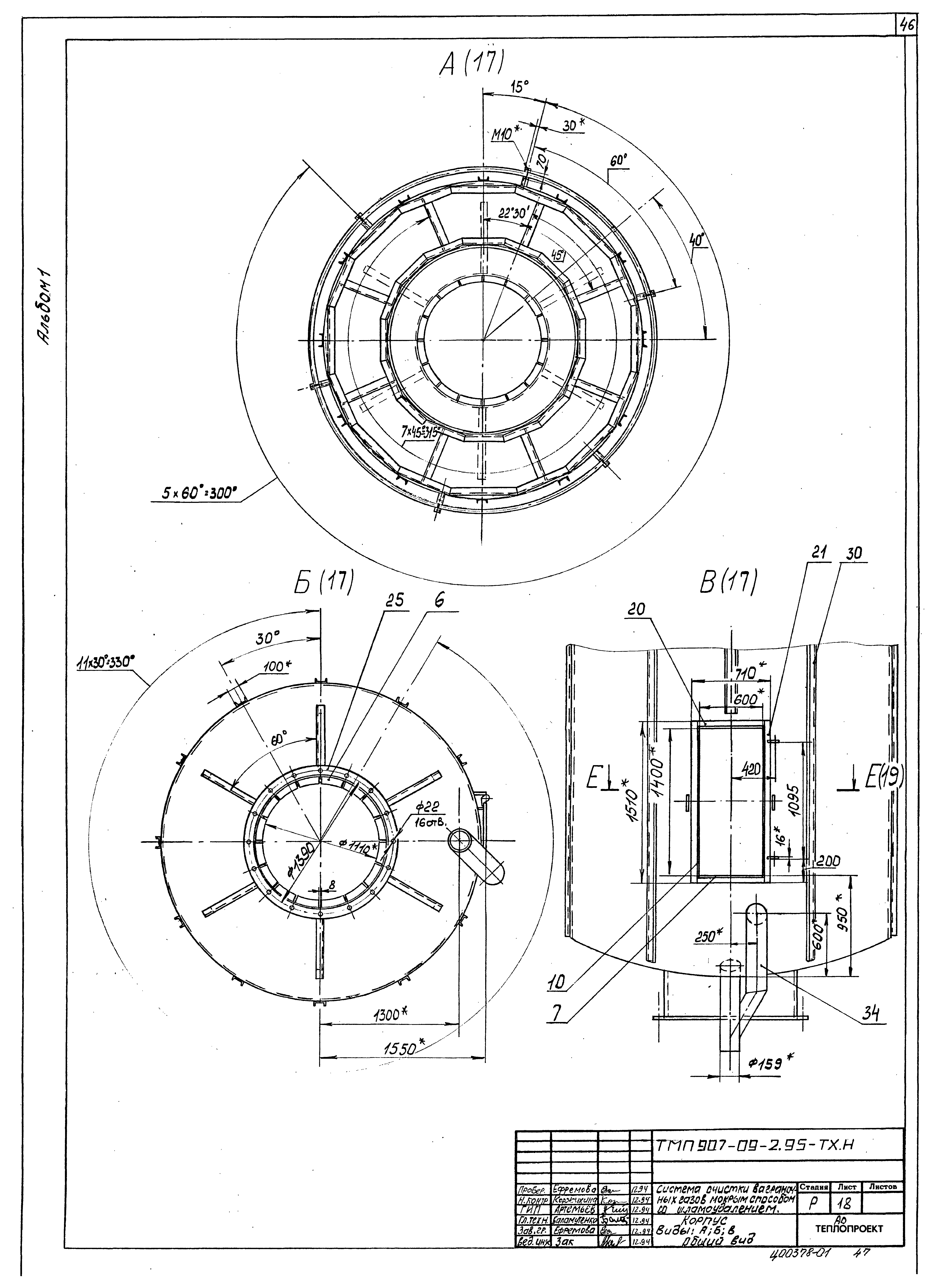

   Корпус. Общий вид
   Виды А, Б, В
   Сечение Г-Г, Д-Д, Е-Е

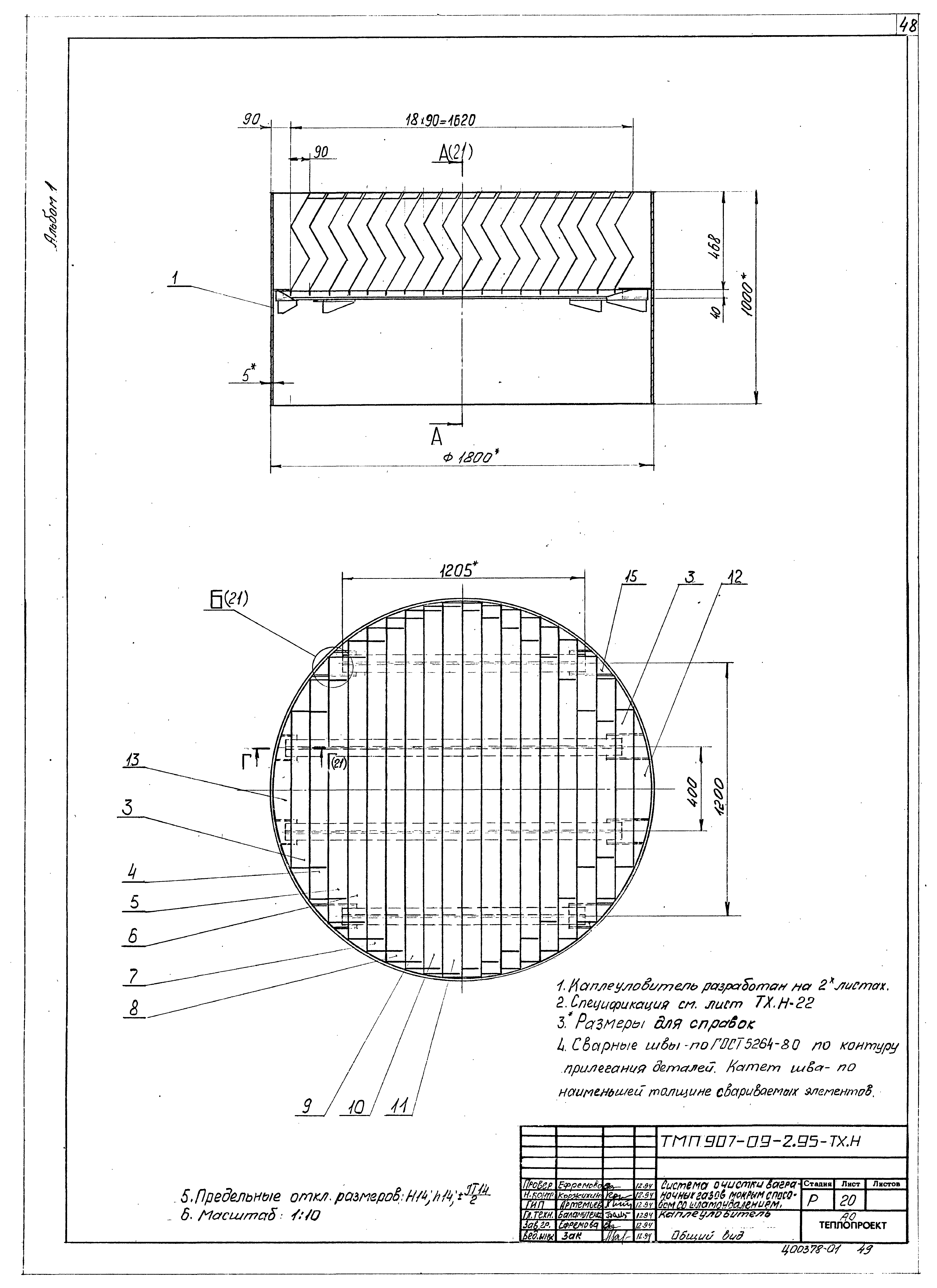

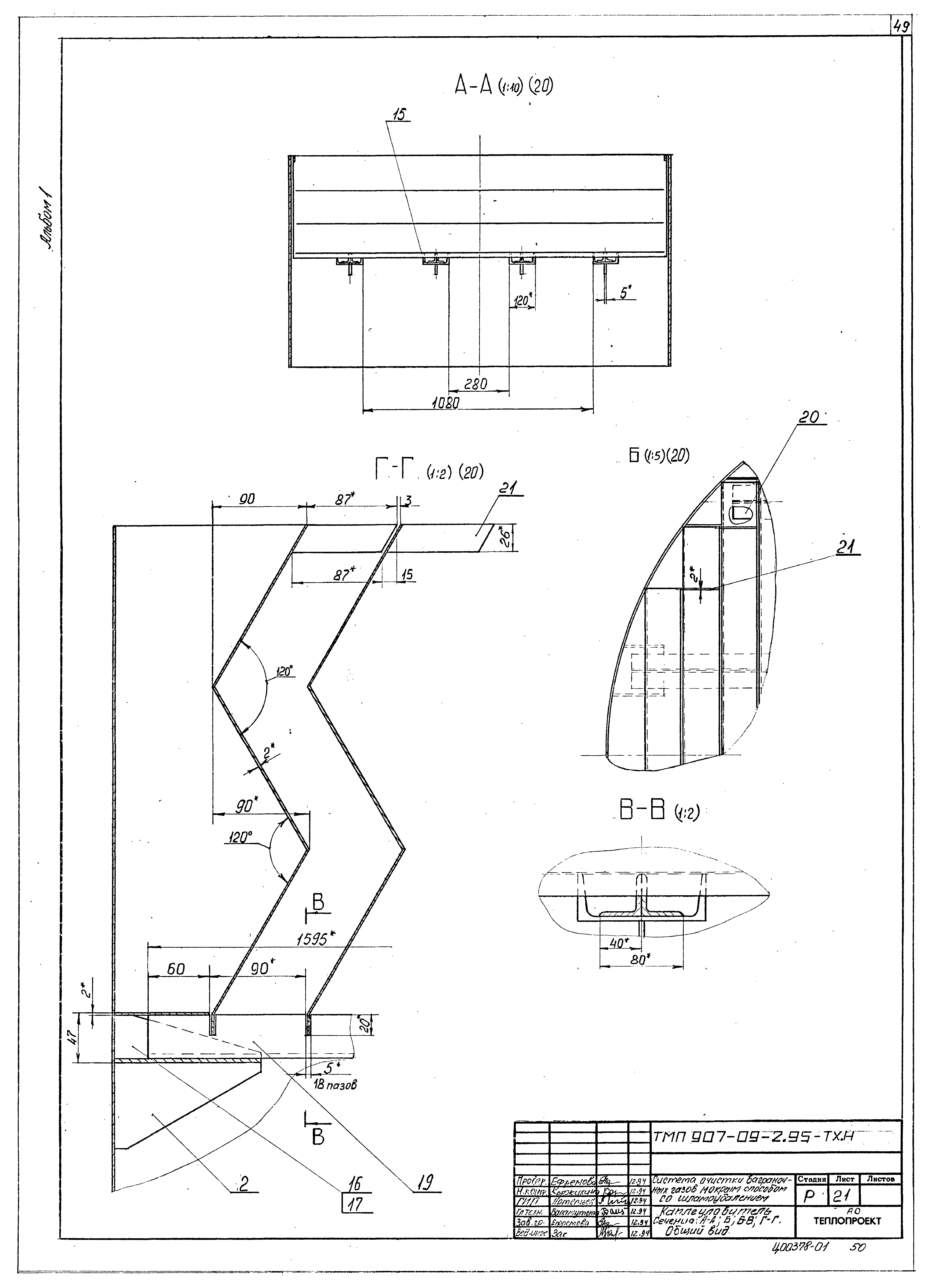

   Каплеуловитель. Общий вид
   Сечения А-А, В-В, Г-Г. Узел Б

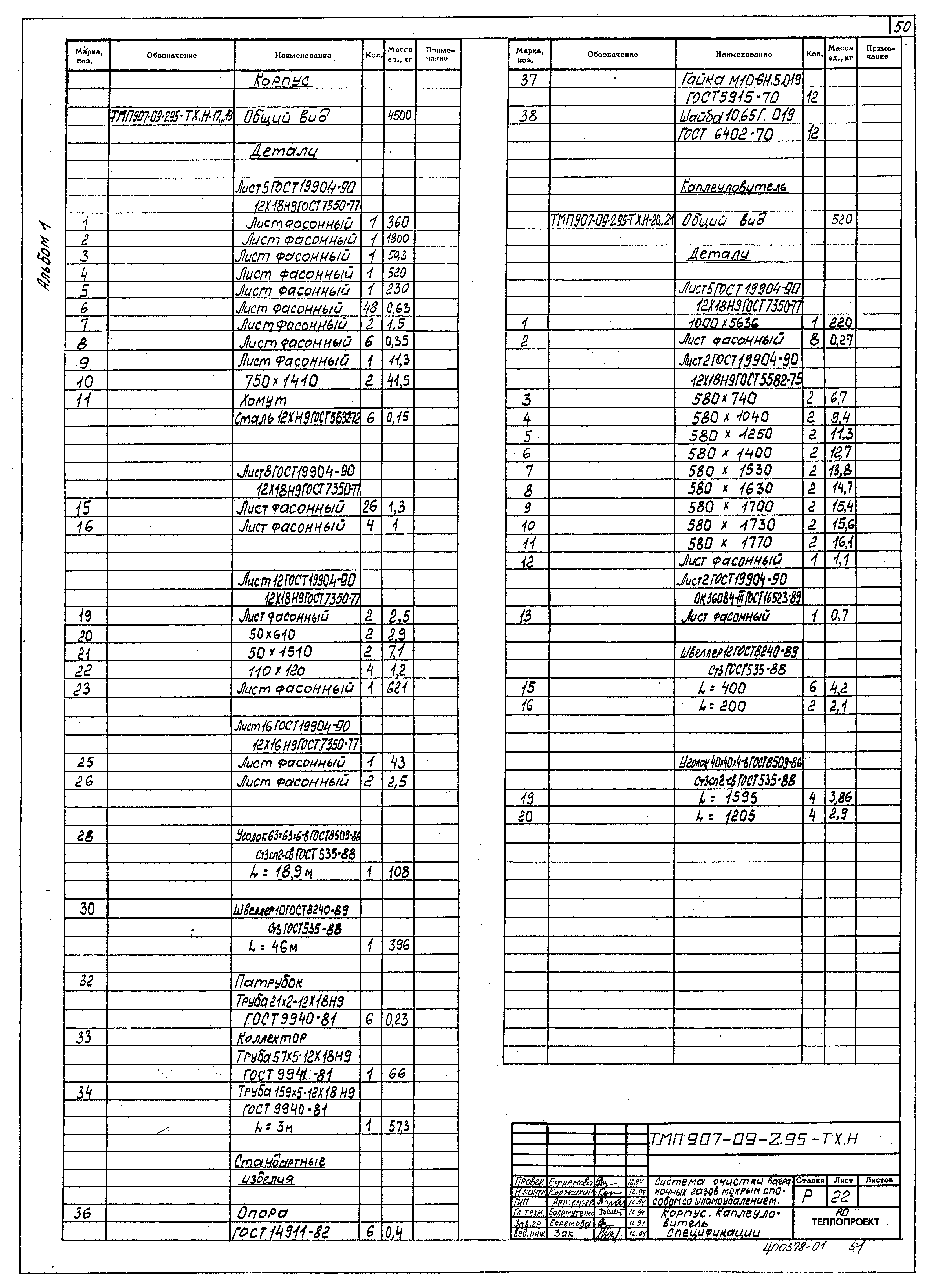

   Корпус. Каплеуловитель. Спецификации

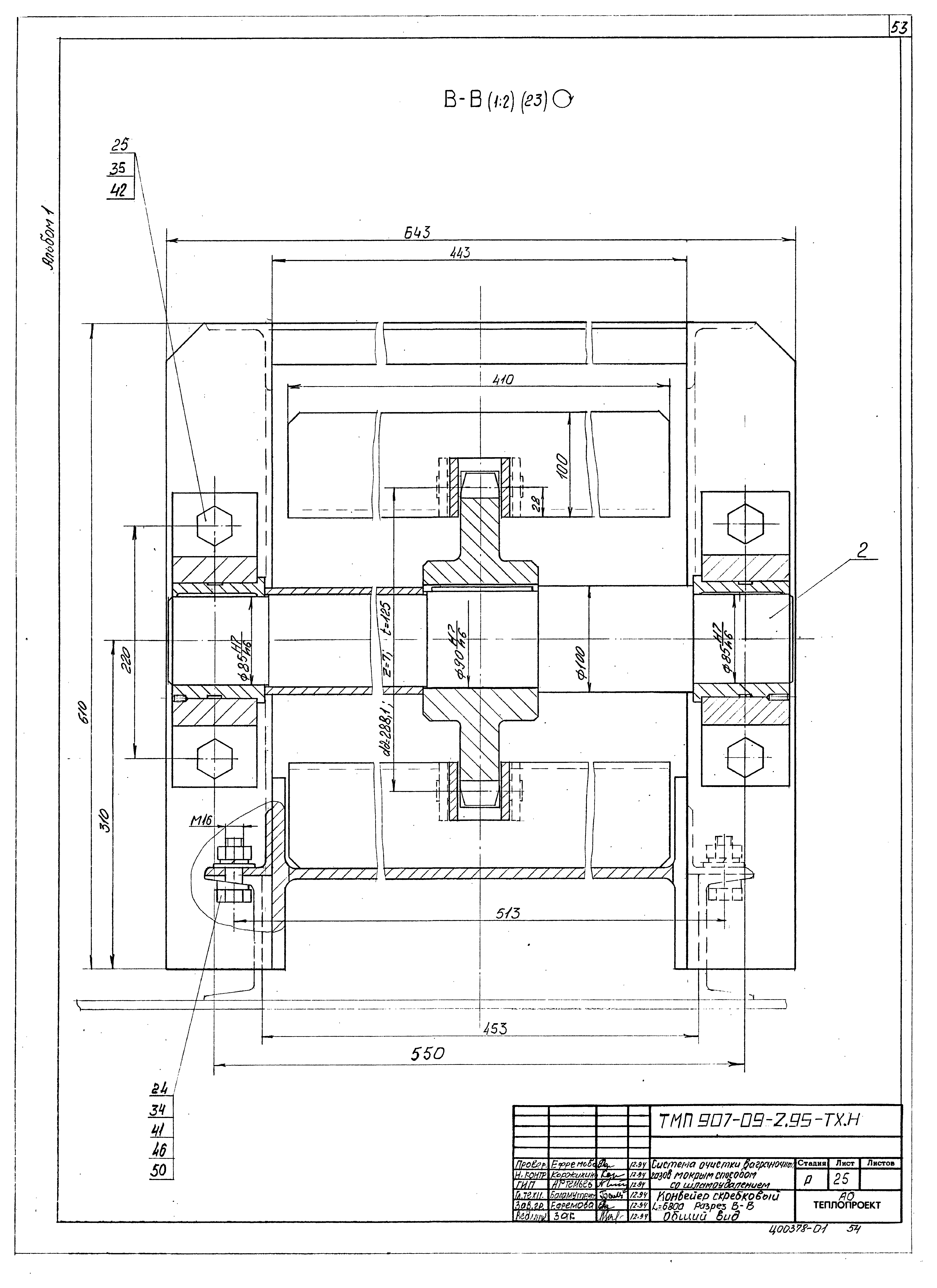

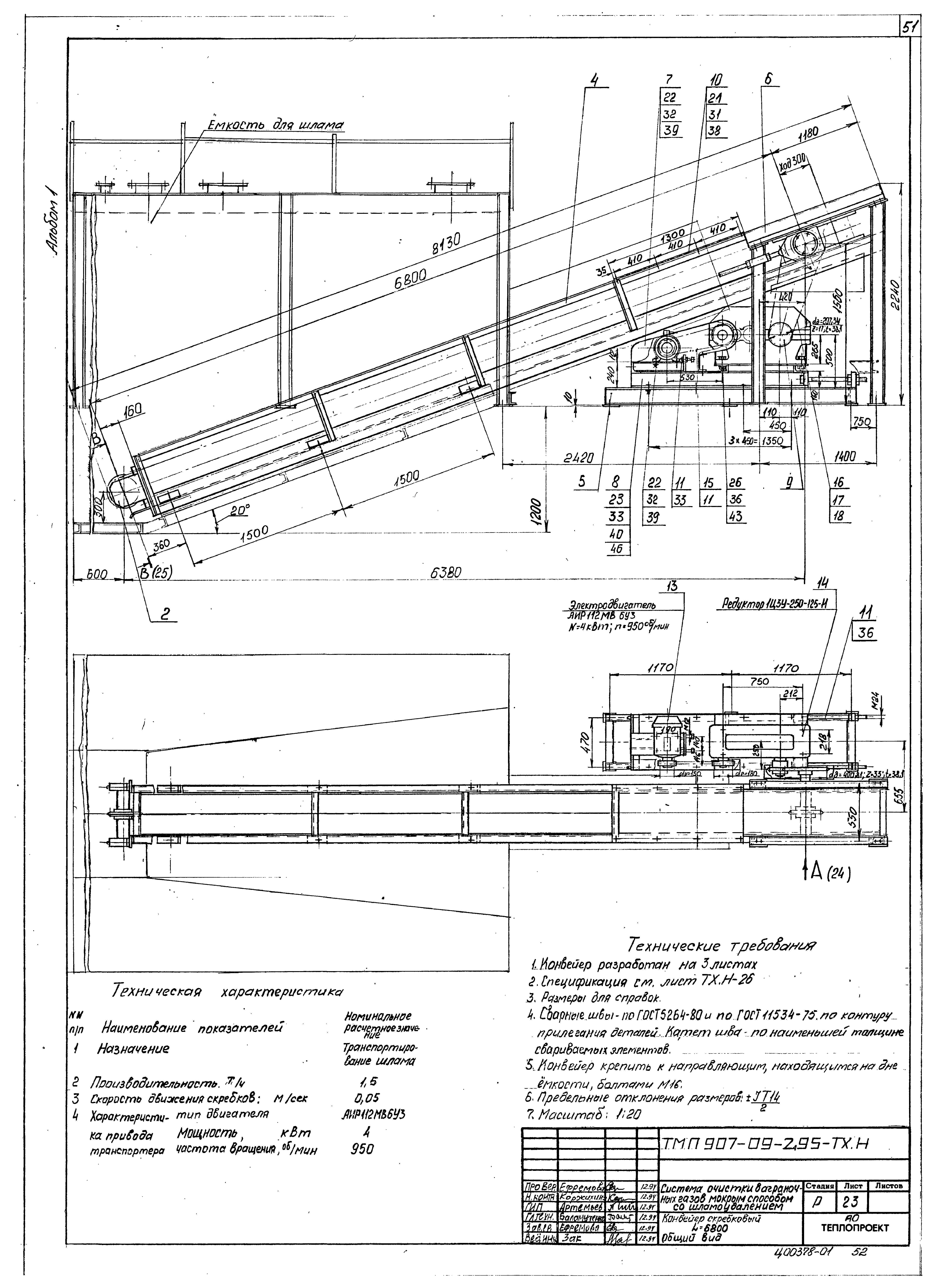

   Конвейер скребковый, L = 6800. Общий вид

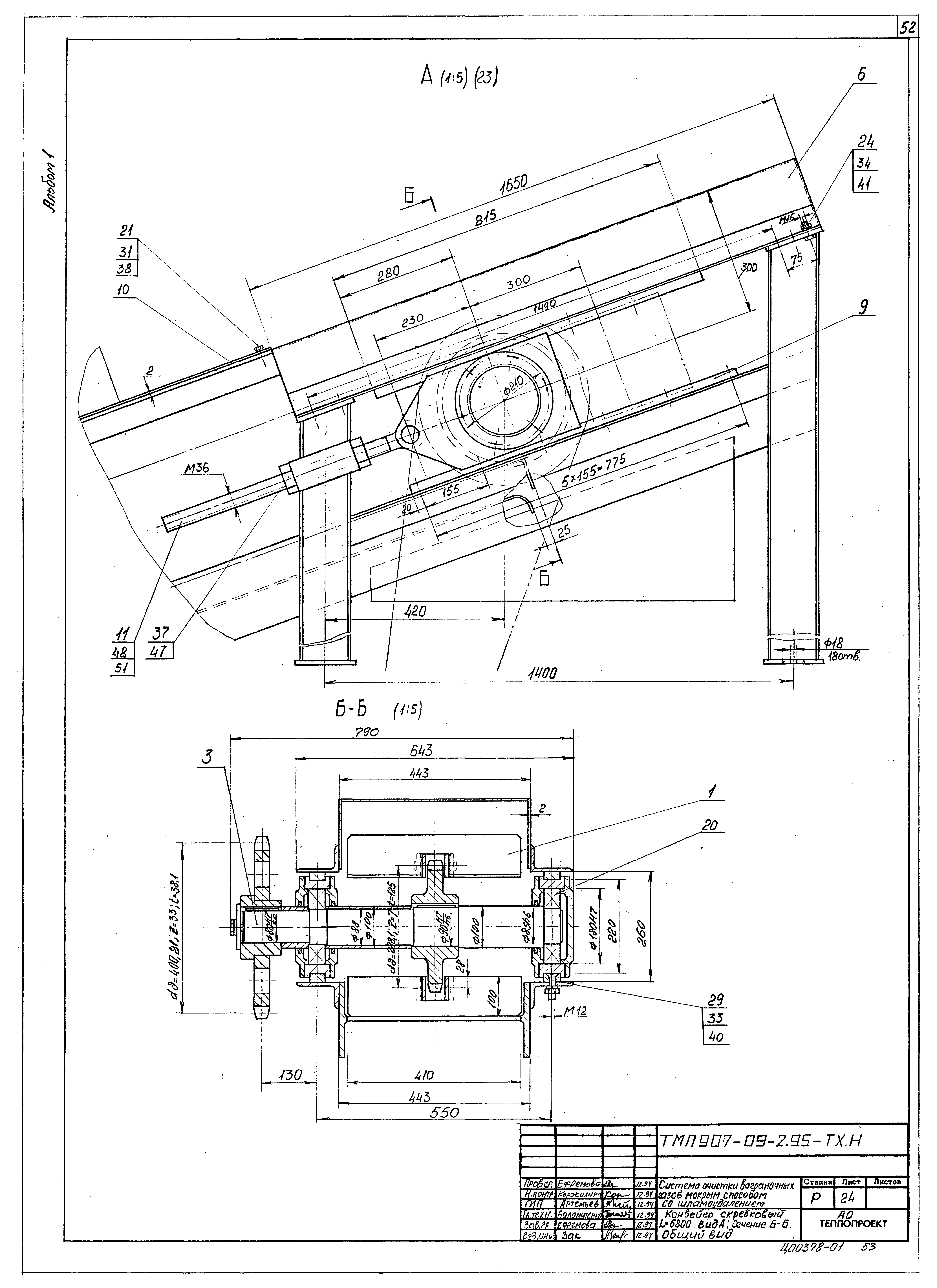

   Вид А. Сечение Б-Б
   Разрез В-В

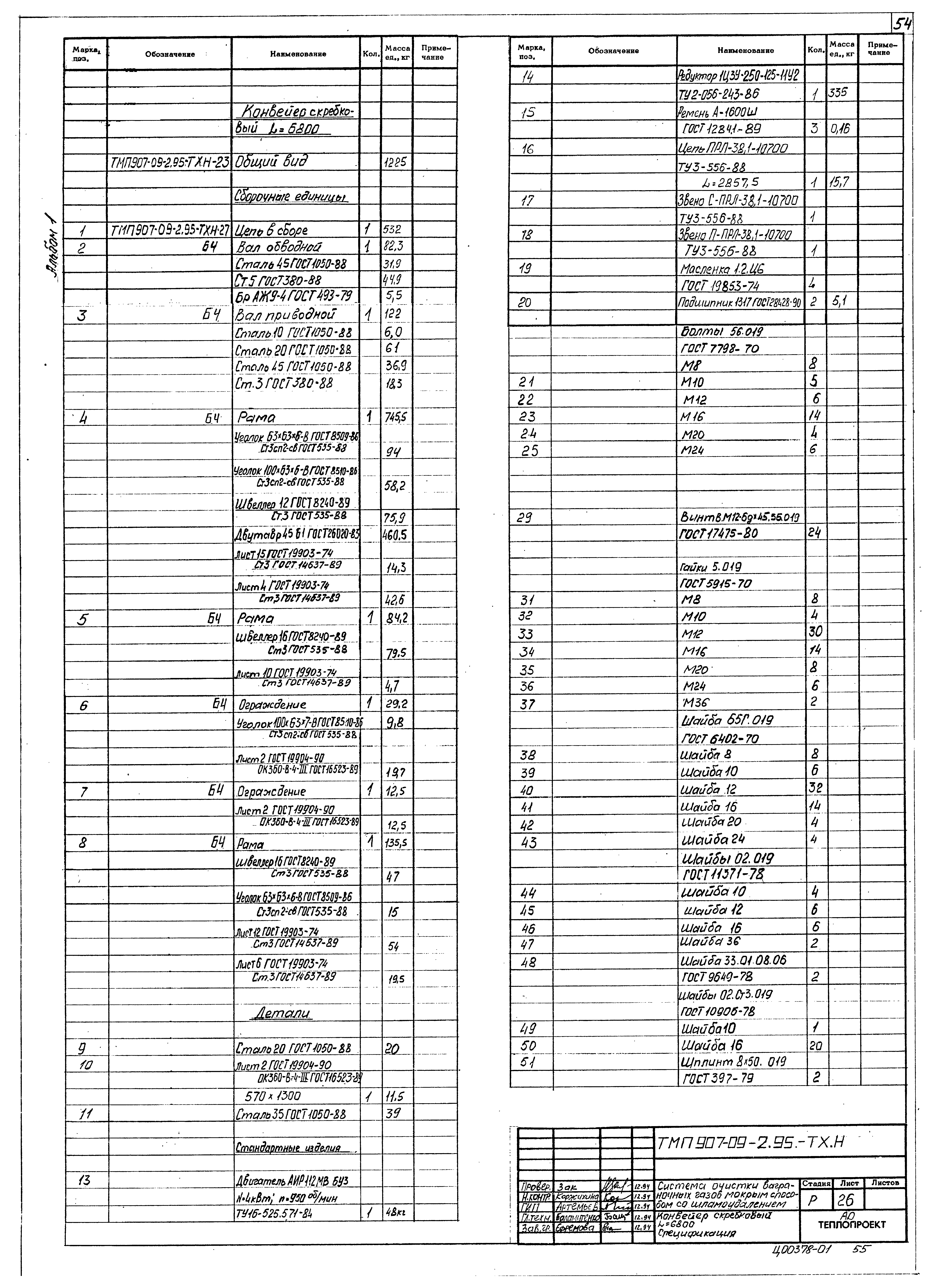

   Конвейер скребковый, L = 6800. Спецификация

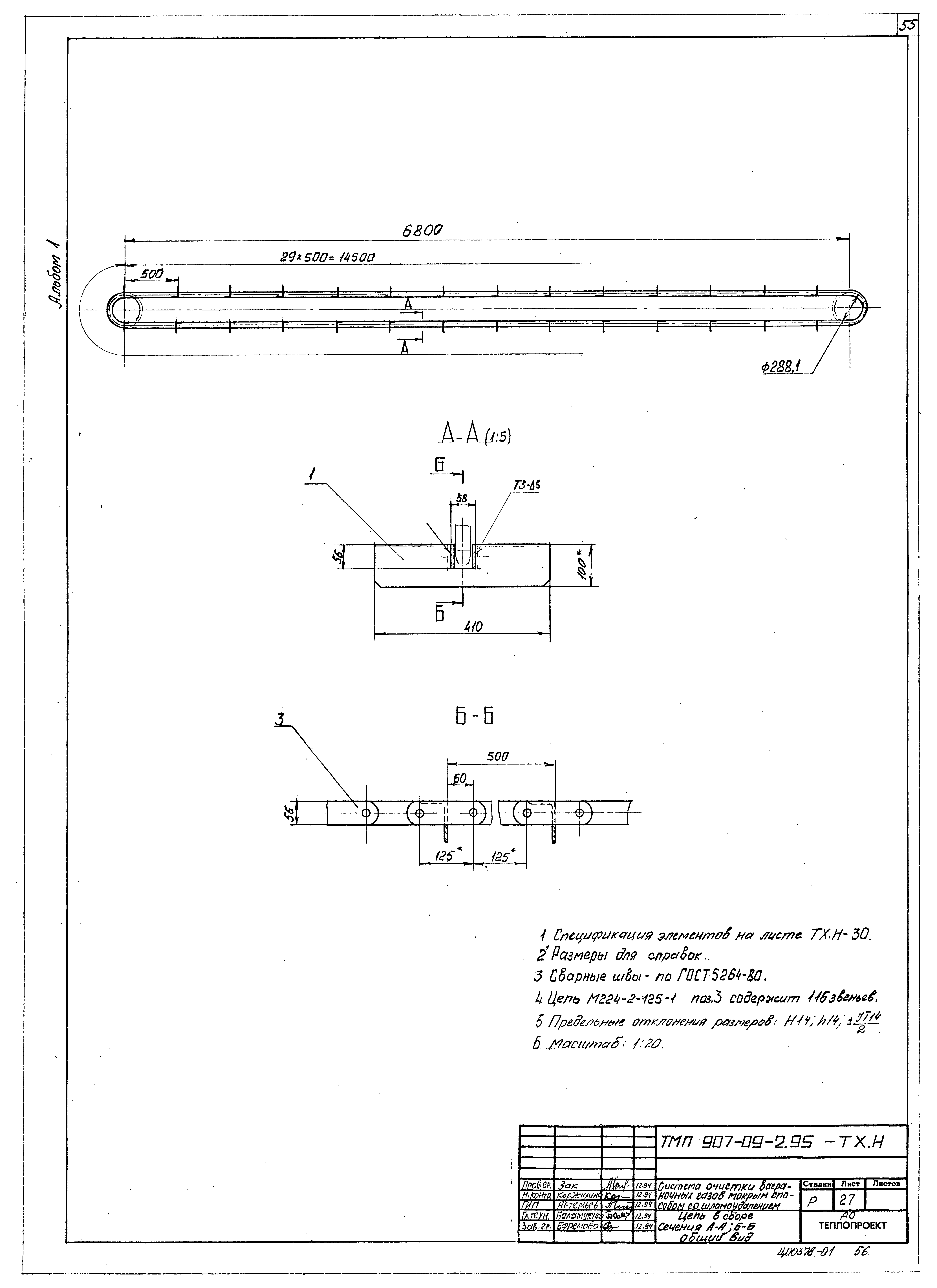

   Цепь в сборе. Сечения А-А, Б-Б

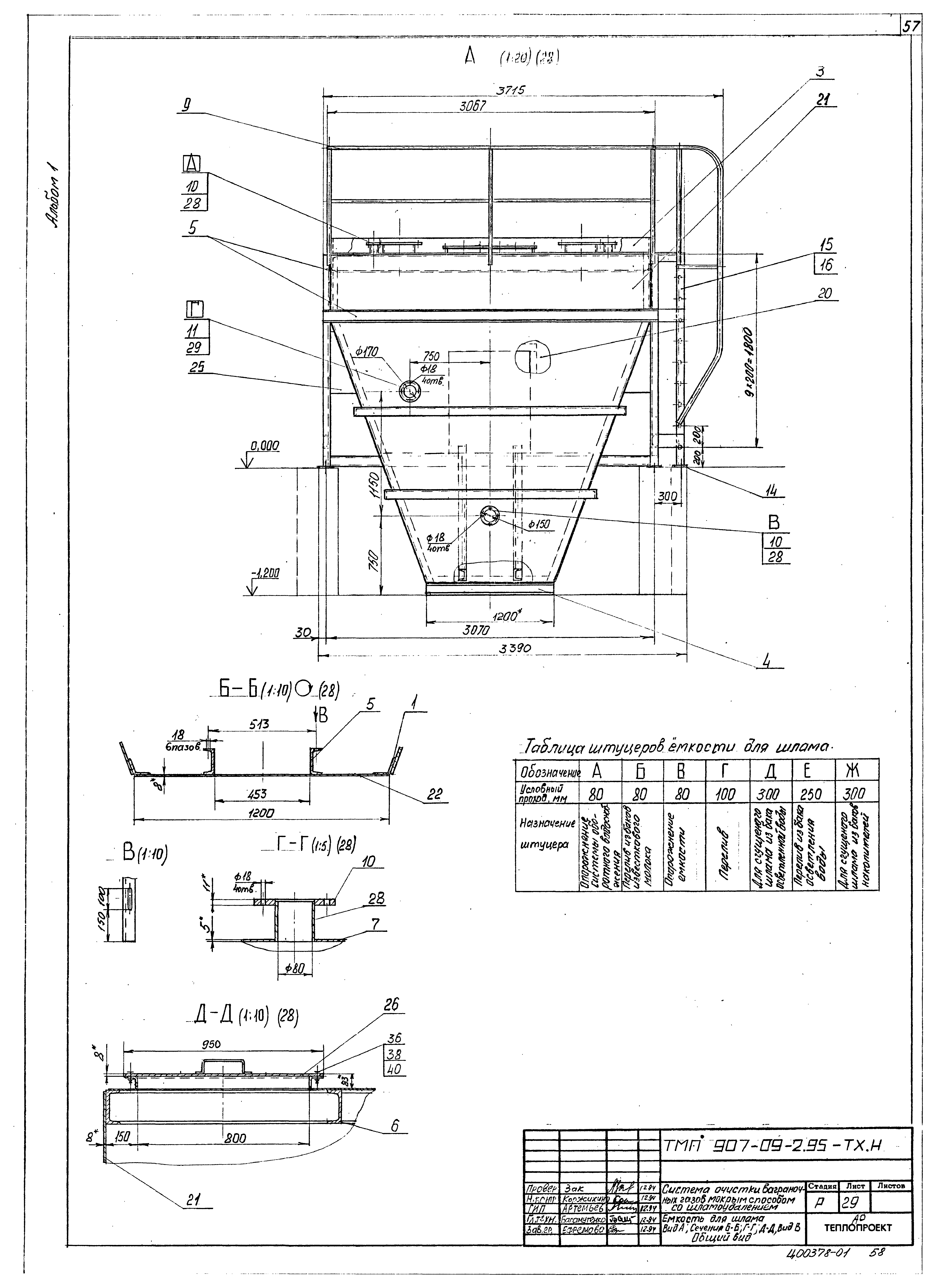

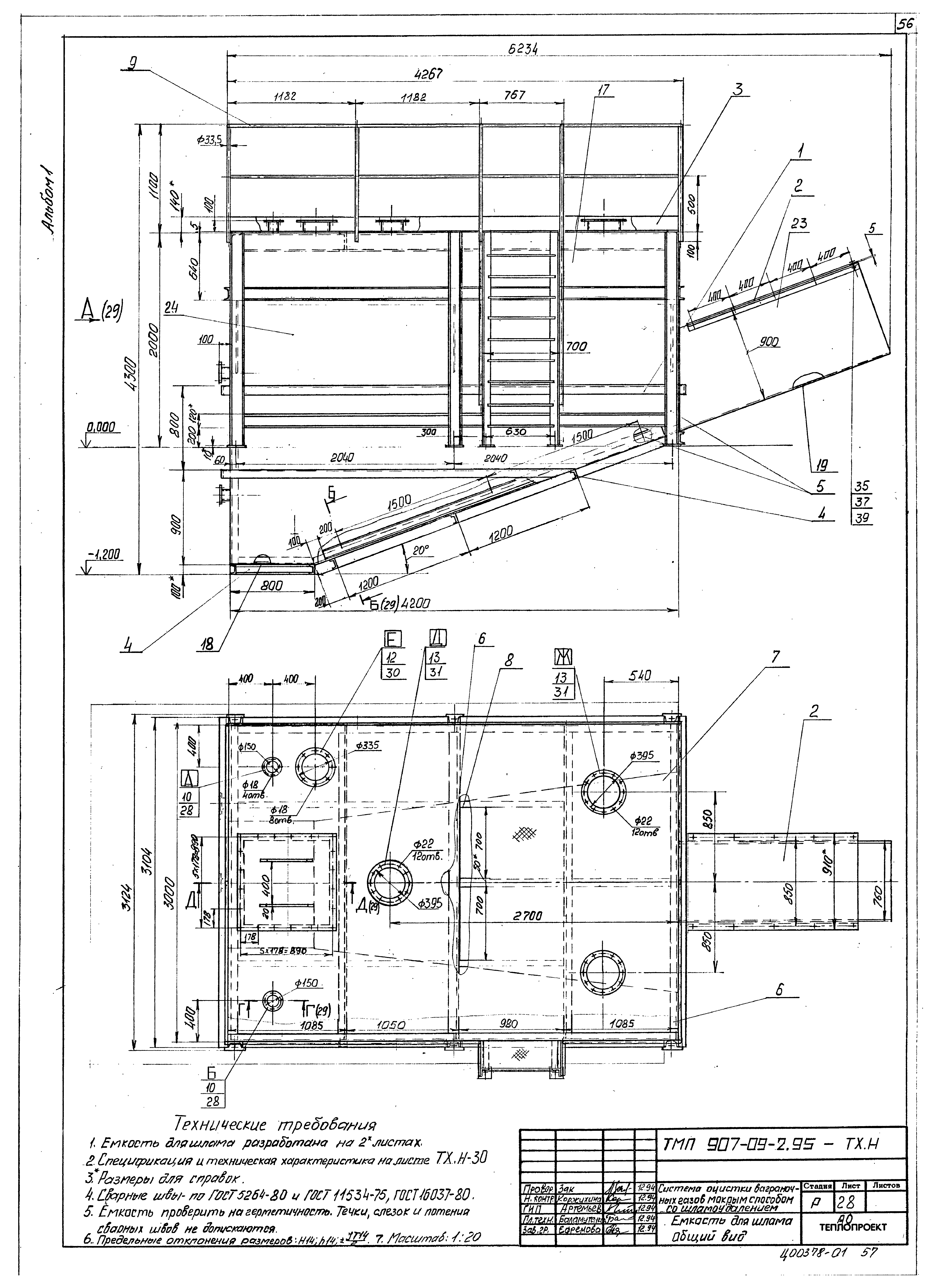

   Емкость для шлама. Общий вид
   Вид А. Сечения Б-Б, Г-Г, Д-Д. Вид В

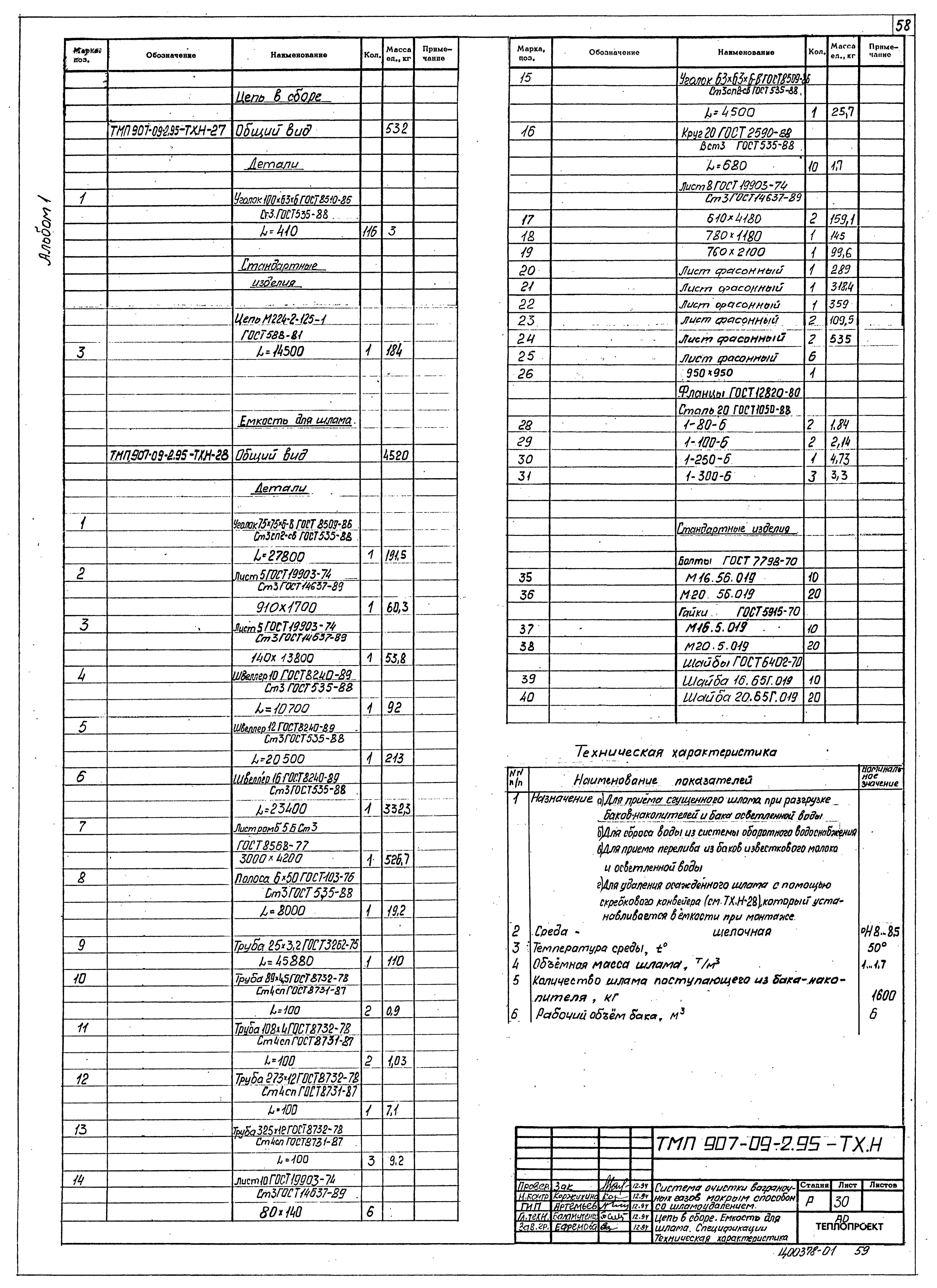

   Цепь в сборе. Емкость для шлама. Спецификации. Техническая характеристика

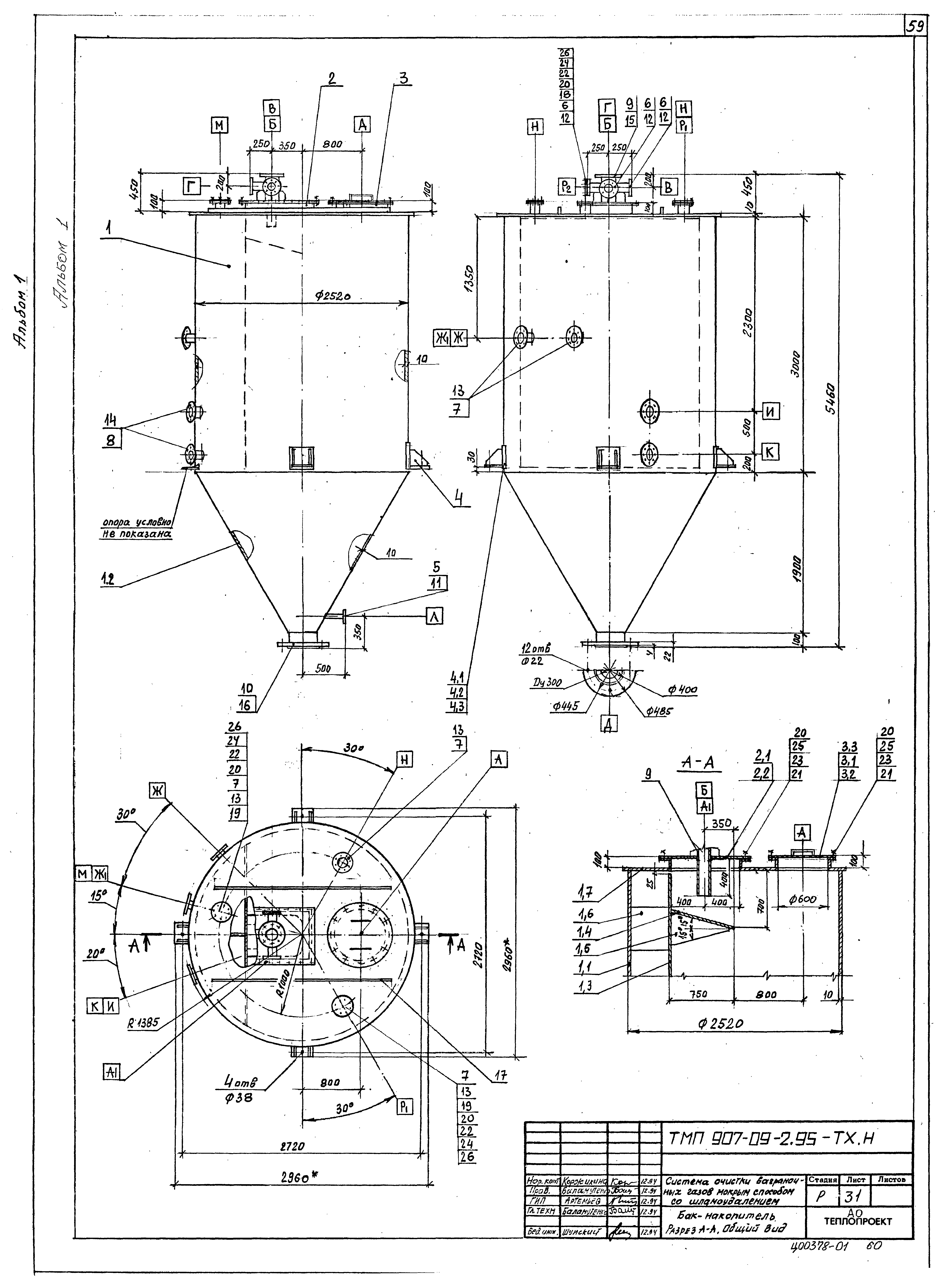

   Бак-накопитель. Разрез А-А. Общий вид

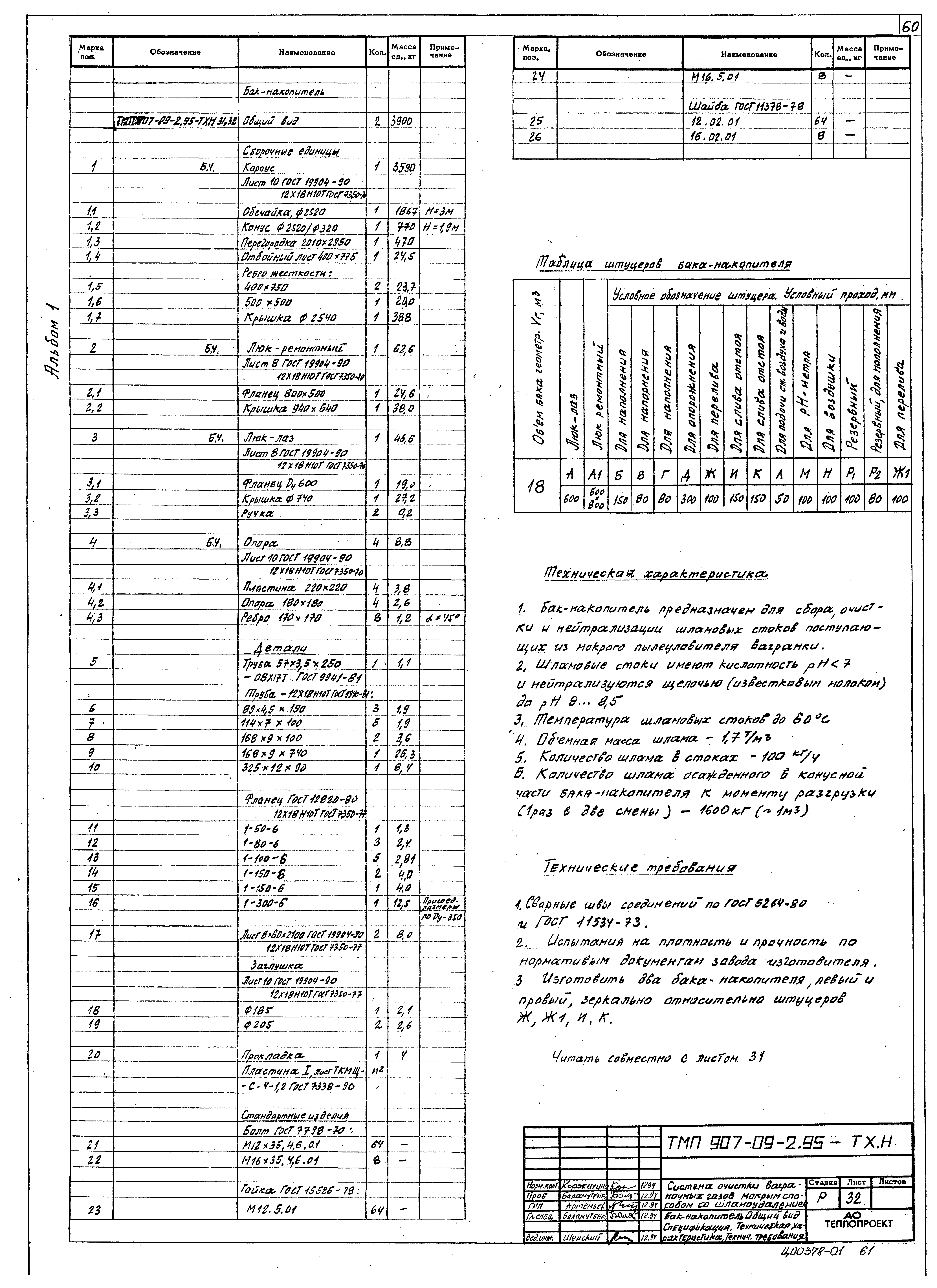

   Бак-накопитель. Спецификация. Техническая характеристика. Технические требования

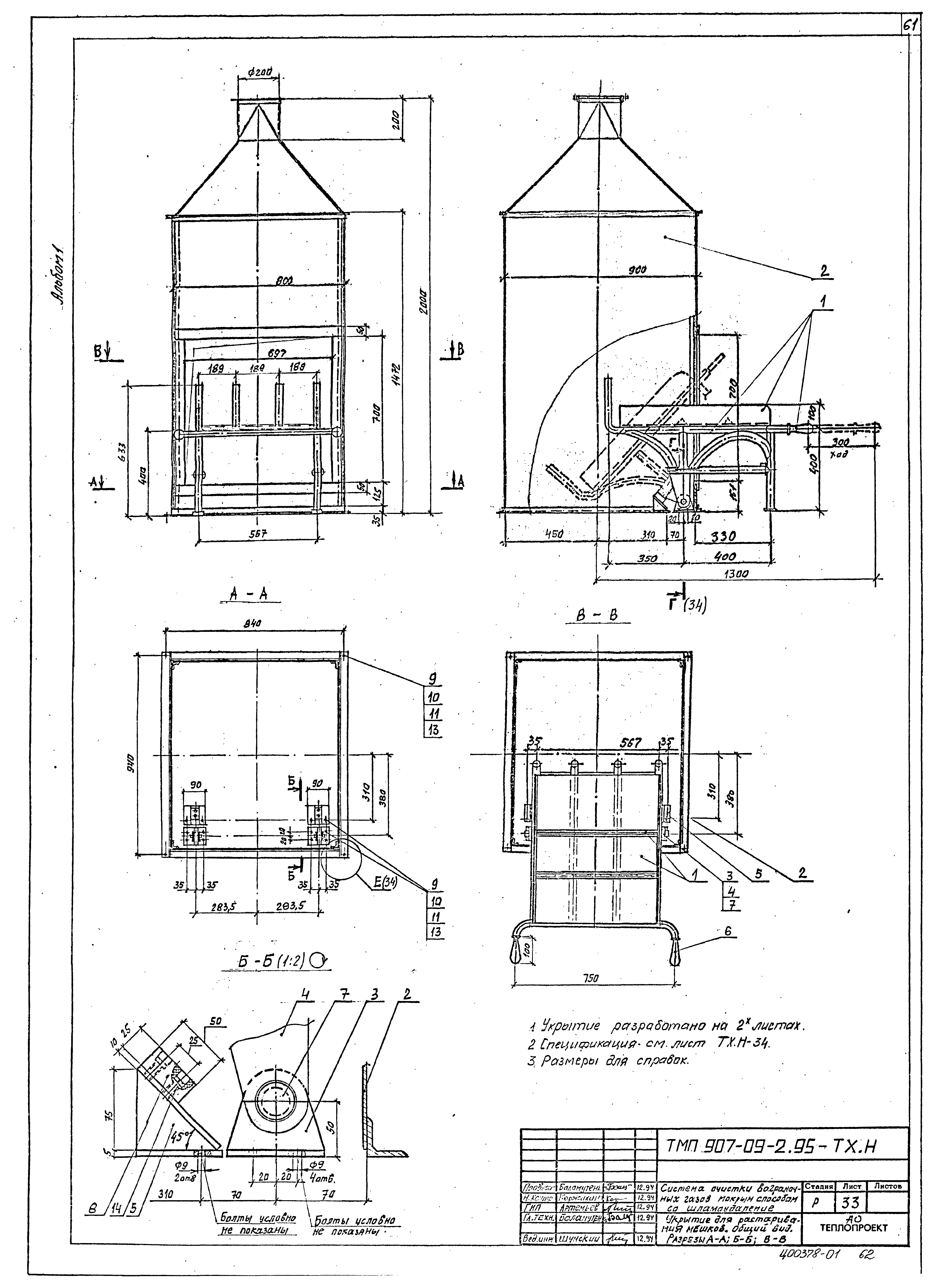

   Укрытие для растаривания мешков. Общий вид. Разрезы А-А, Б-Б, В-В
   Укрытие для растаривания мешков. Общий вид. Спецификация. Сечение Г-Г. Узел Е
Разработан: Теплопроект
Утверждён:28.12.1994 Концерн СТЕПС (STEPS Concern 40)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Очистка и удаление газов Общие материалы
