Типовой проект 707-2-30с.94

Альбом 2. Технологические решения. Системы объемоуказания. Антикоррозийная защита

Обозначение:	Типовой проект 707-2-30с.94
Обозначение англ:	707-2-30с.94
Статус:	не определен законодательством
Название рус.:	Альбом 2. Технологические решения. Системы объемоуказания. Антикоррозийная защита
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	16.12.1993

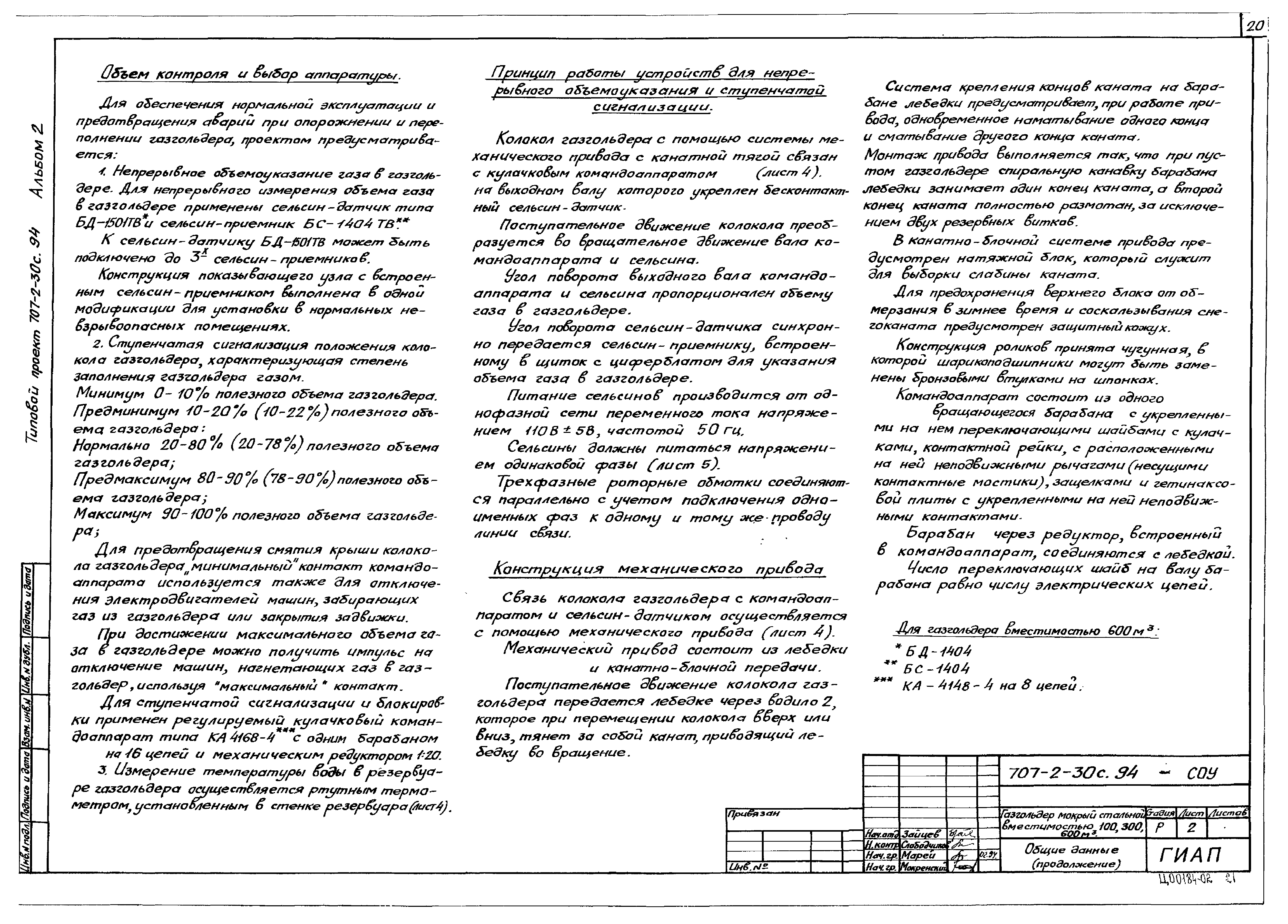

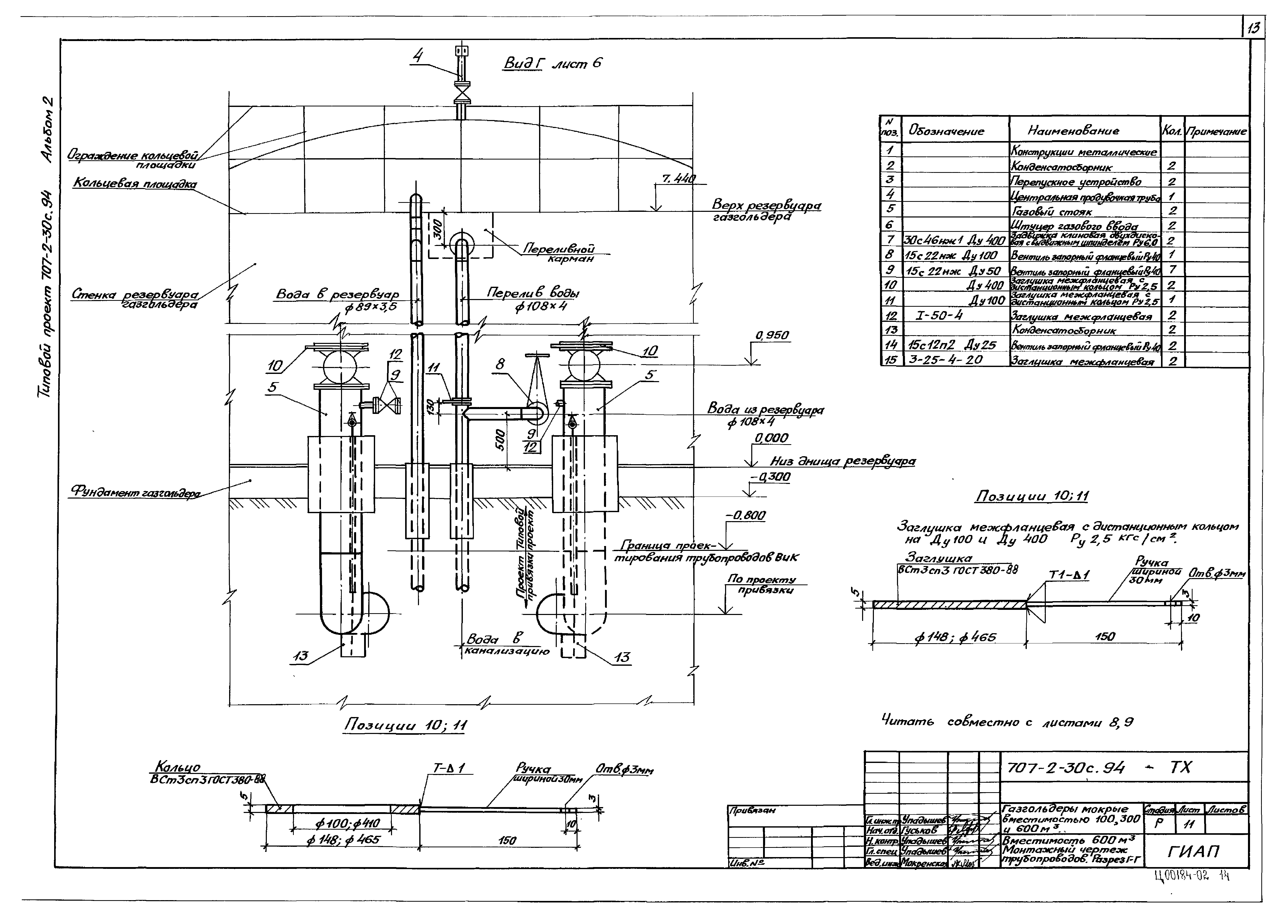

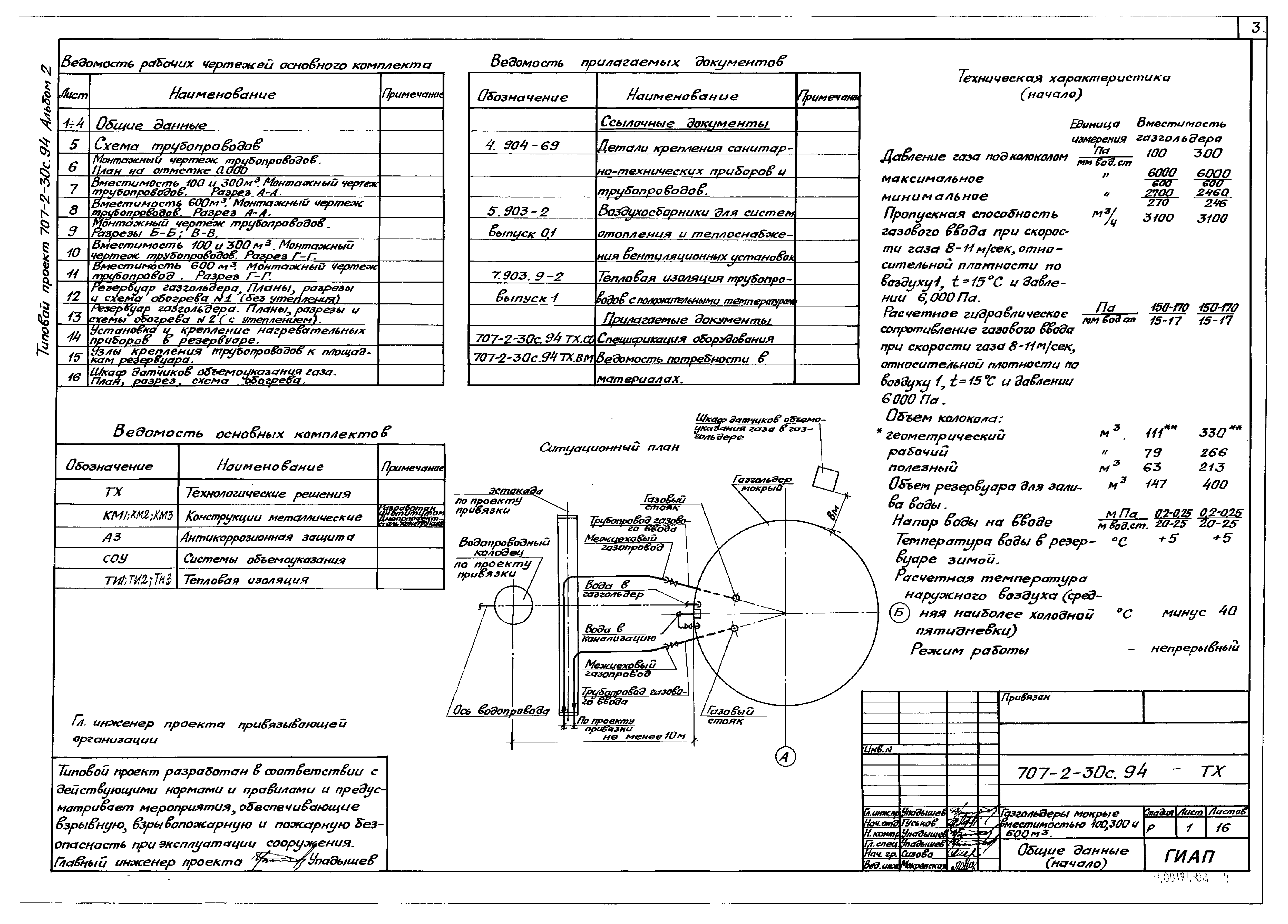

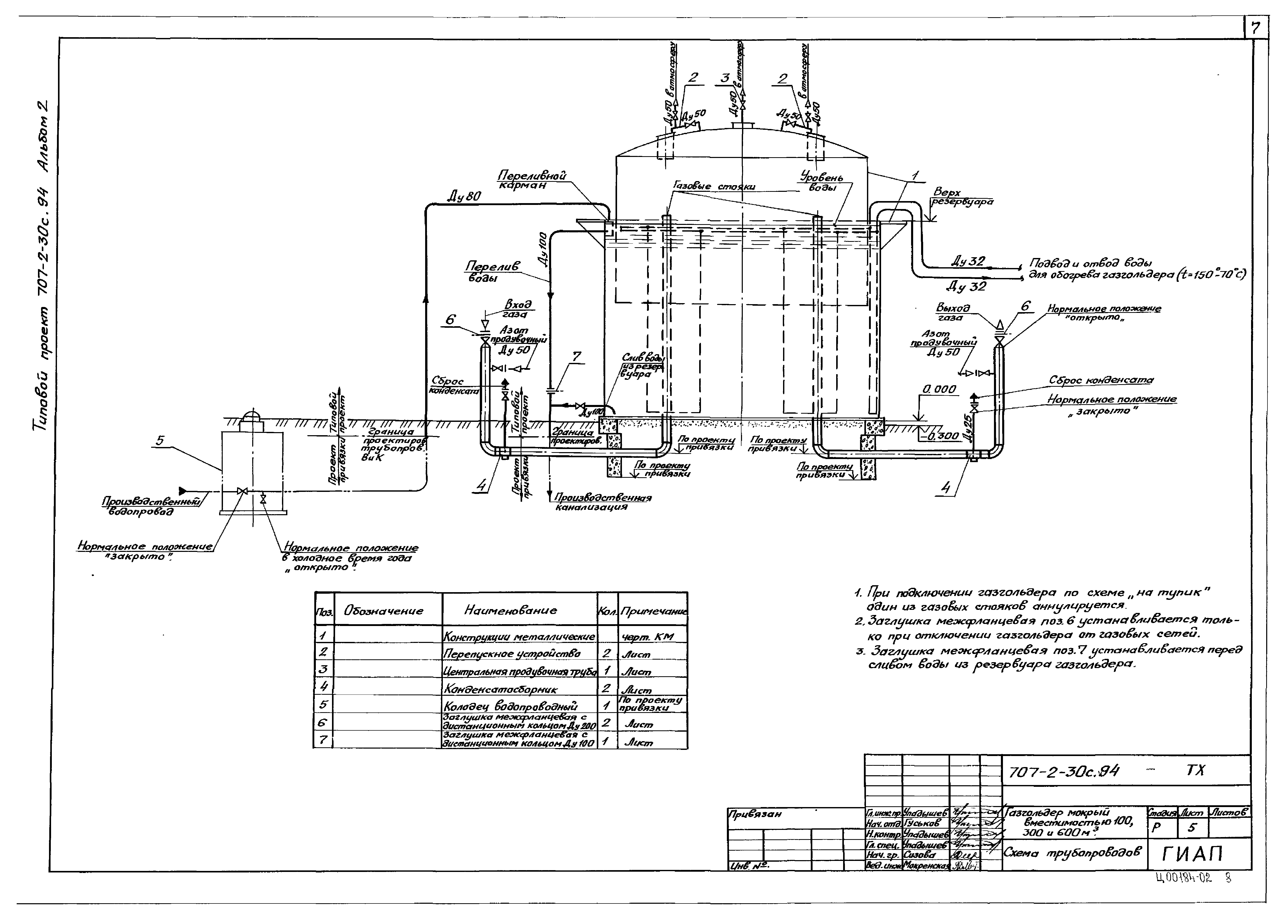

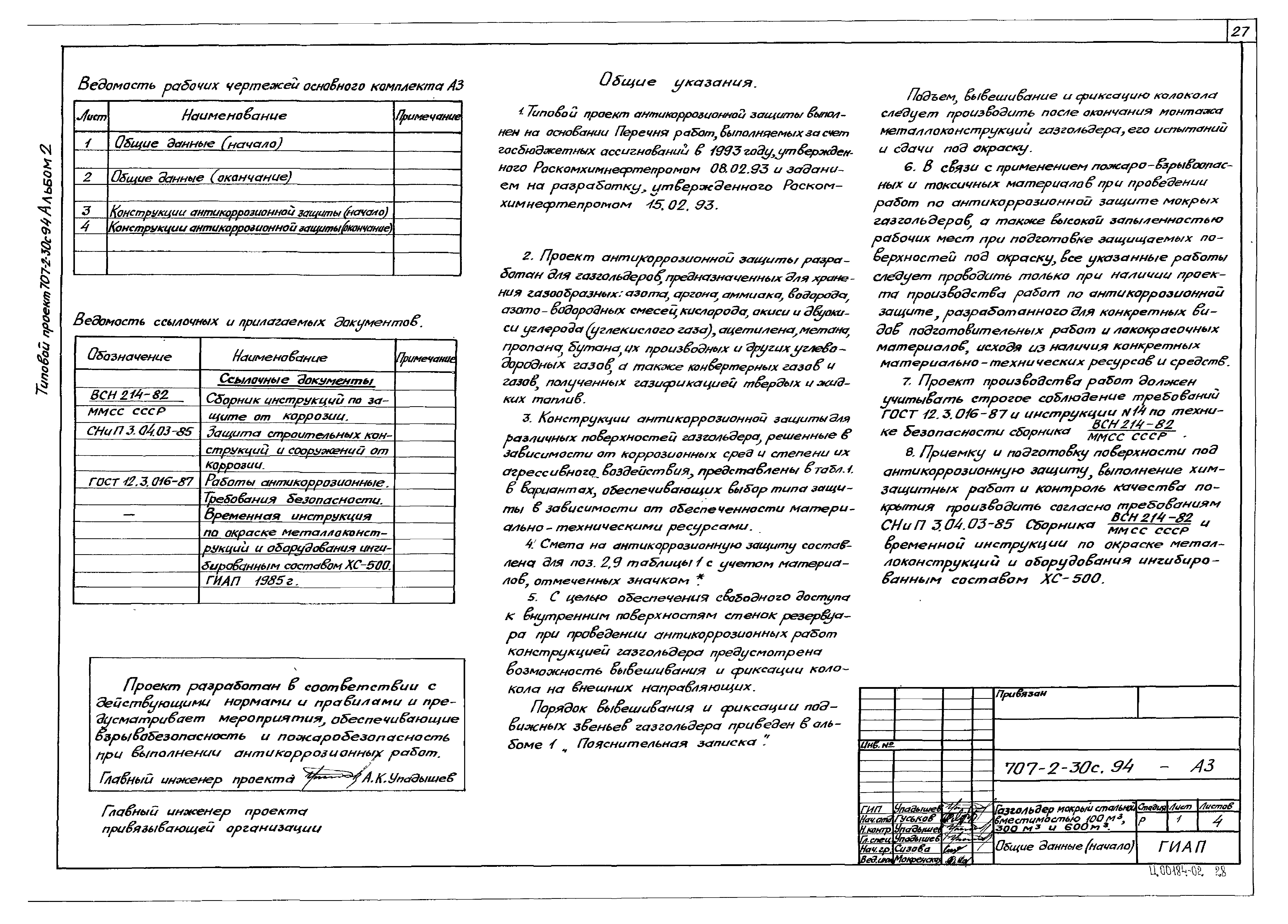

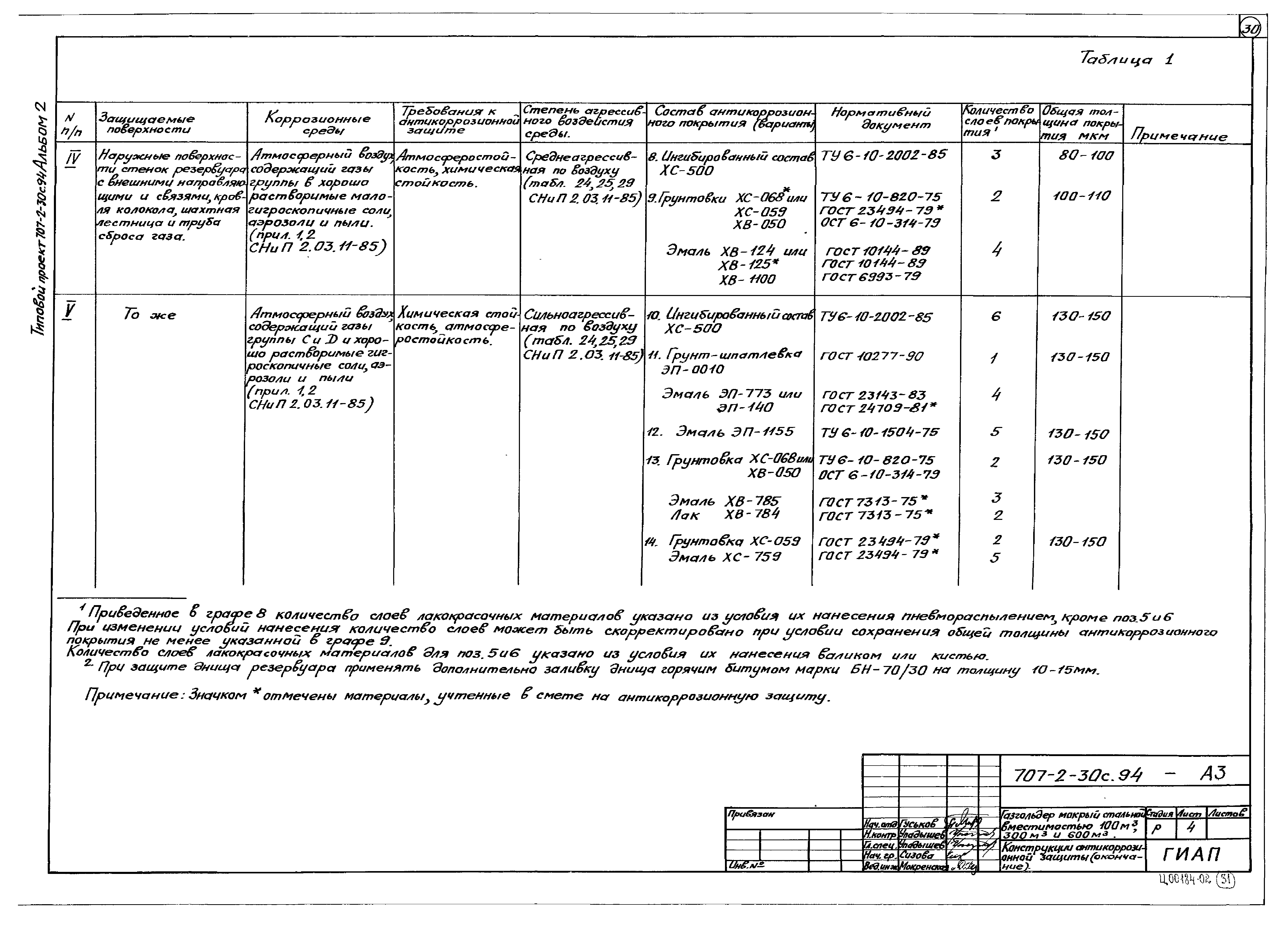

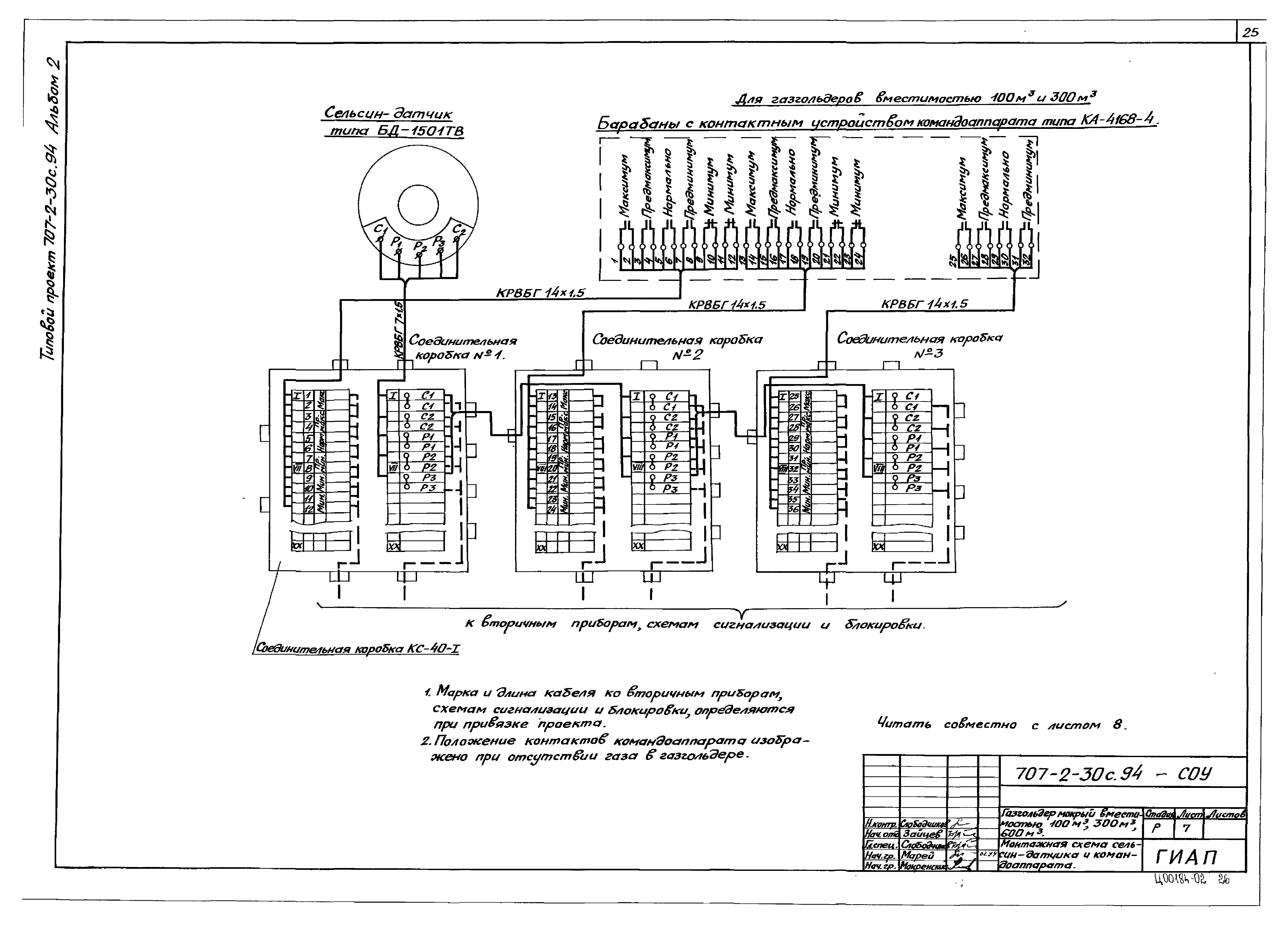

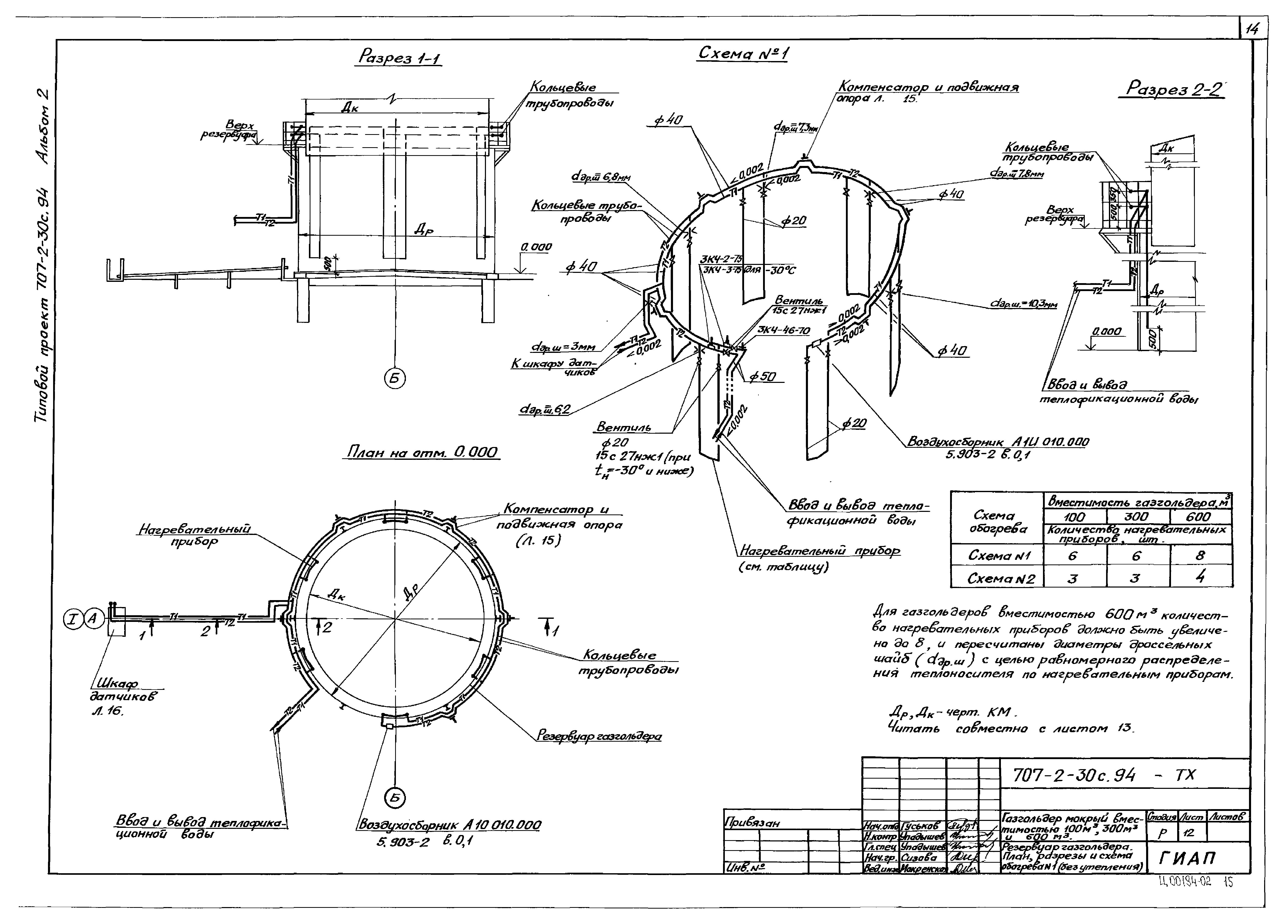

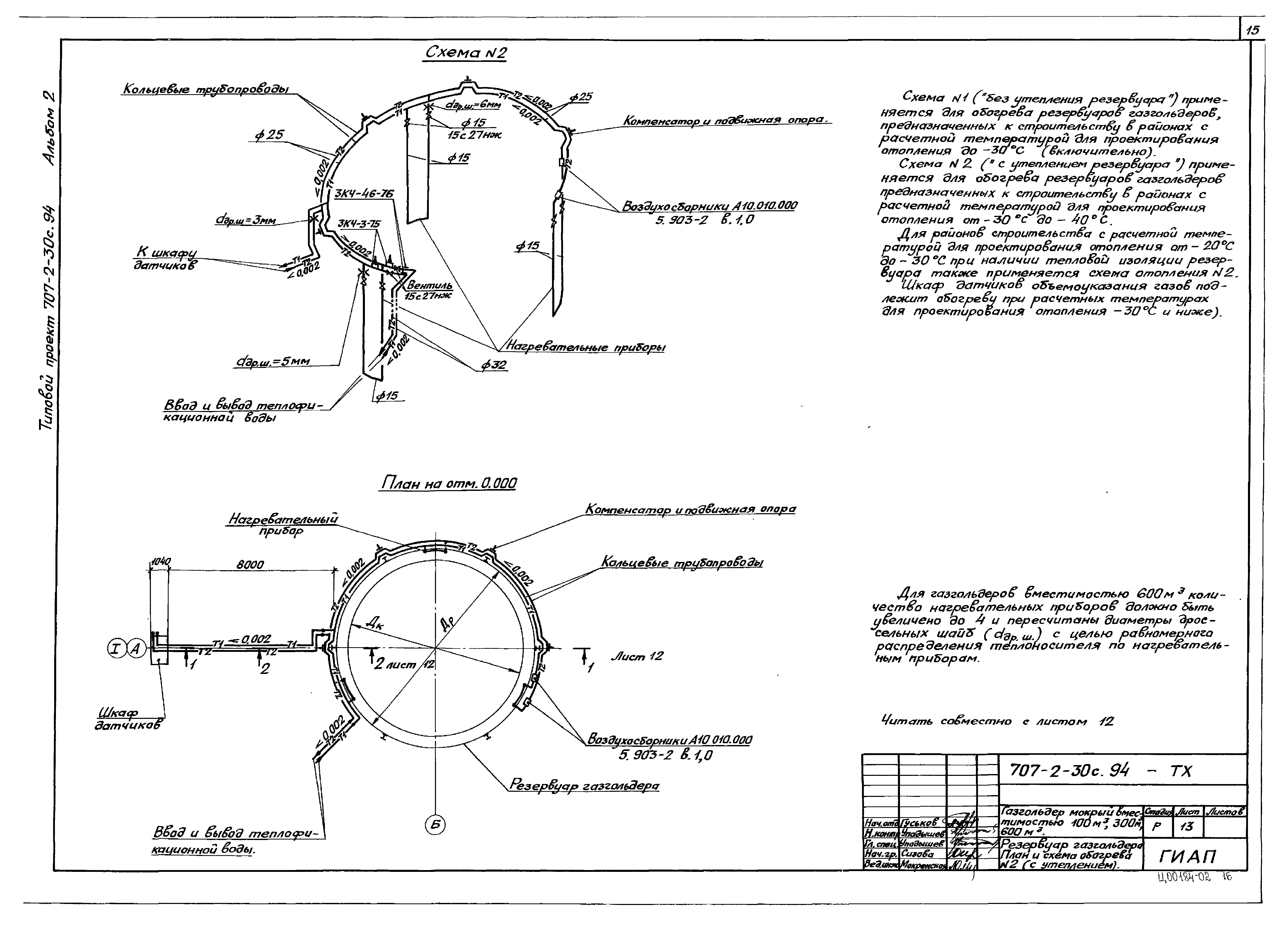

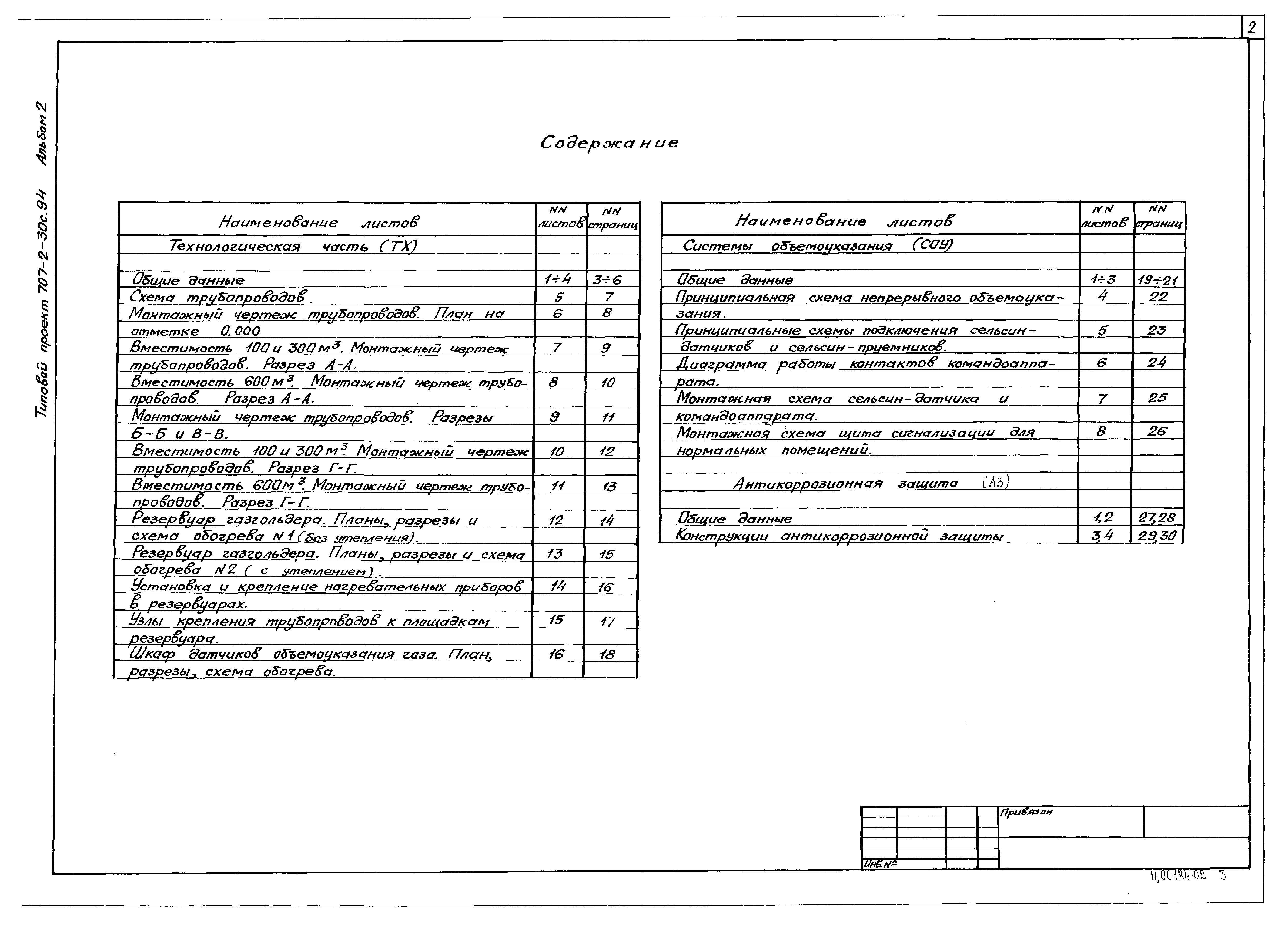

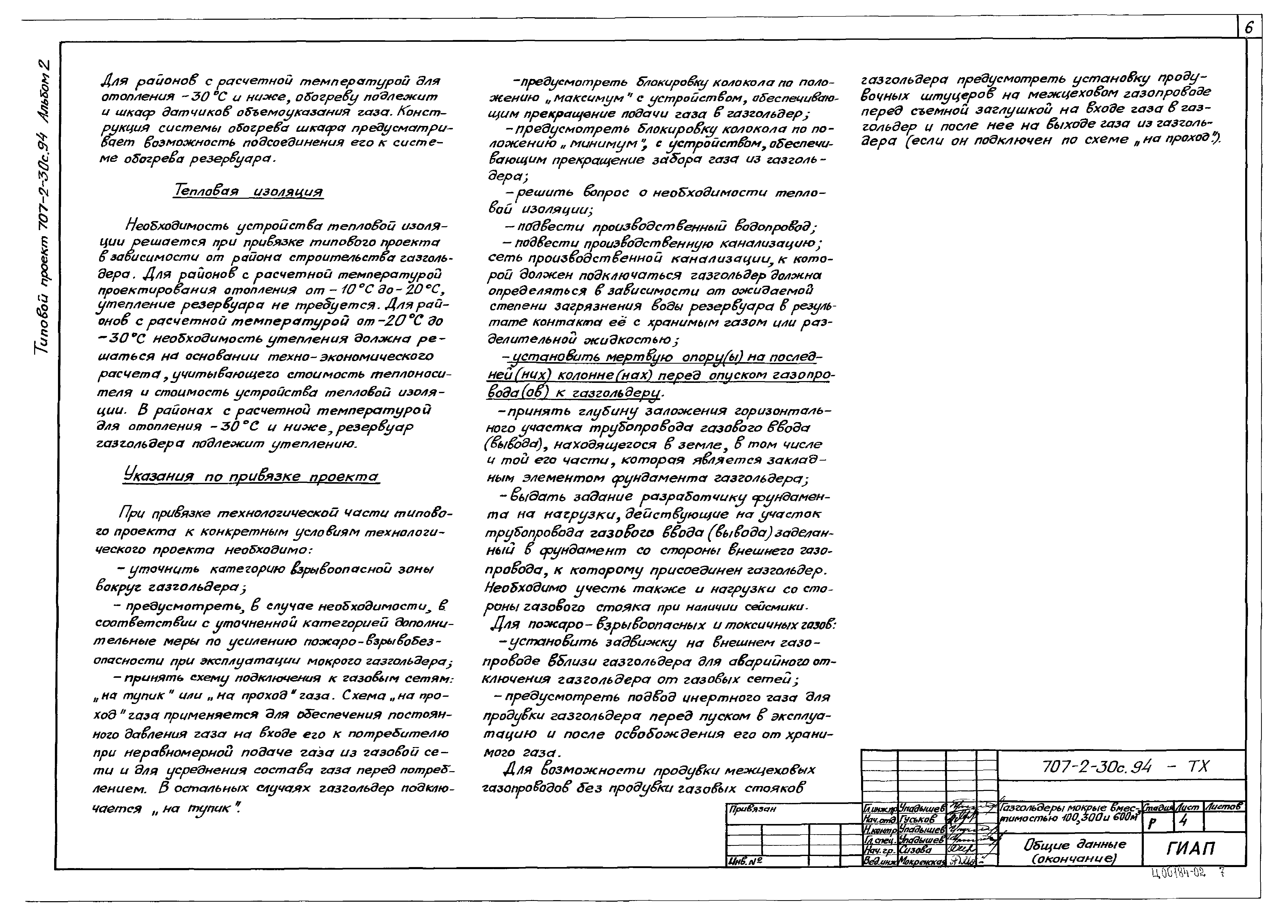

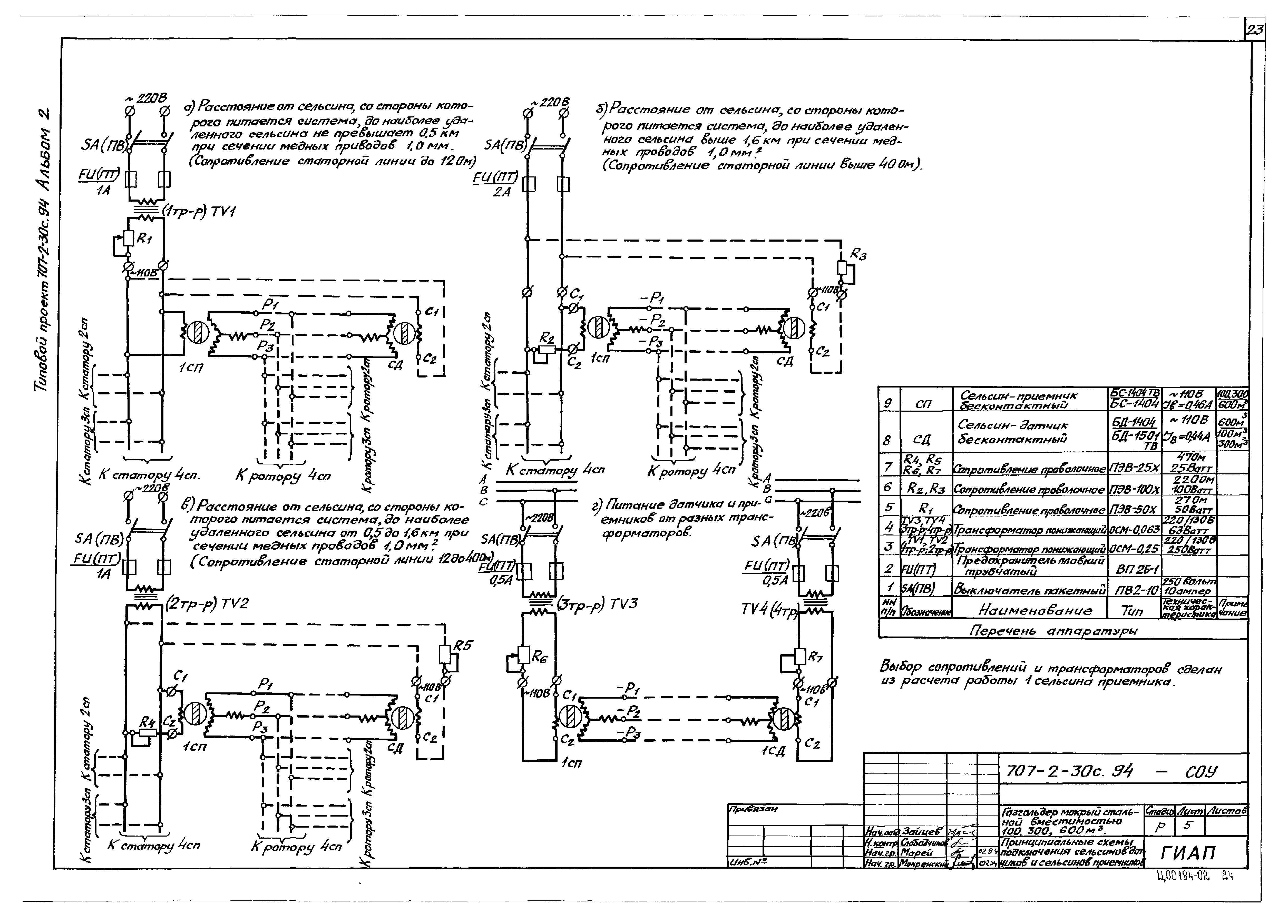

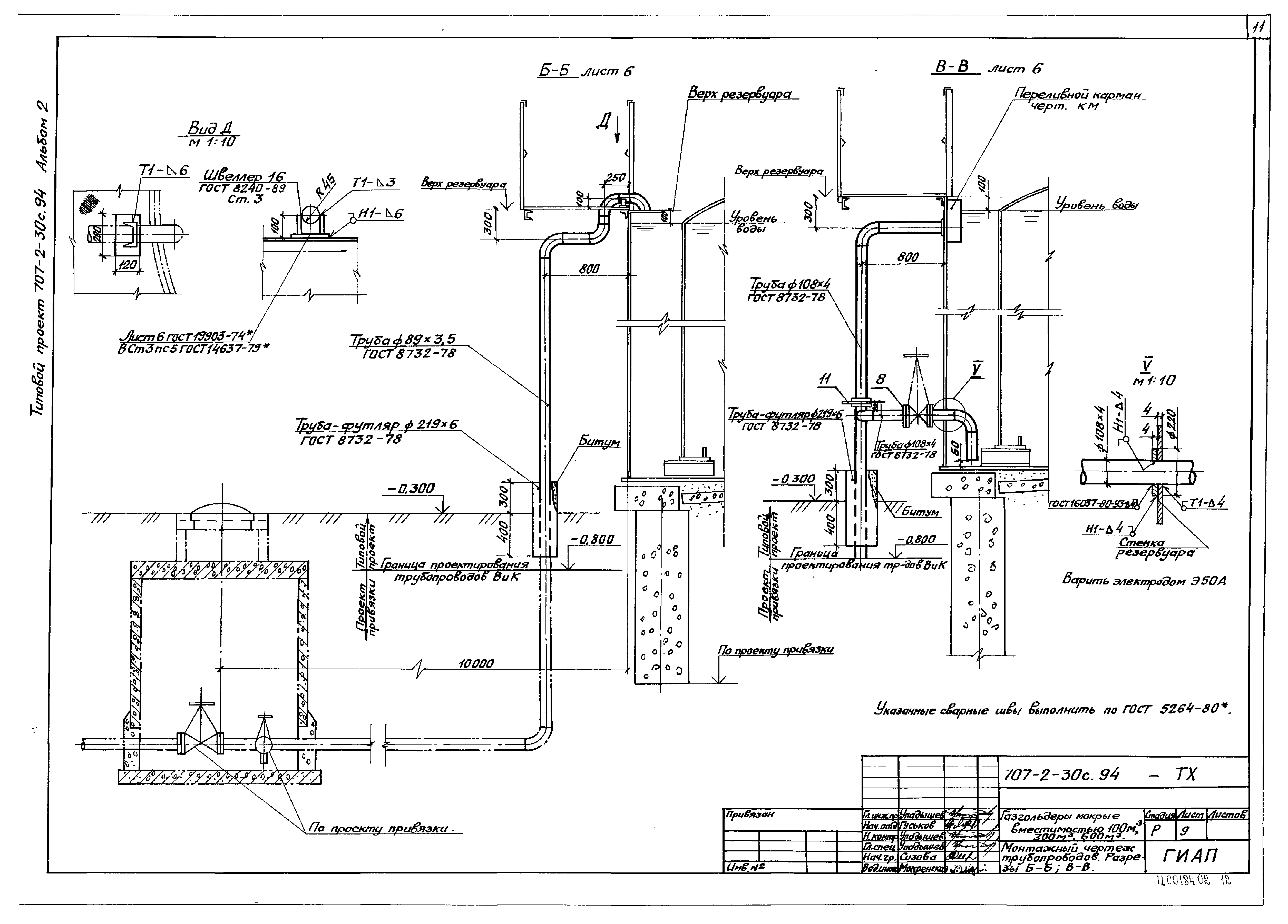

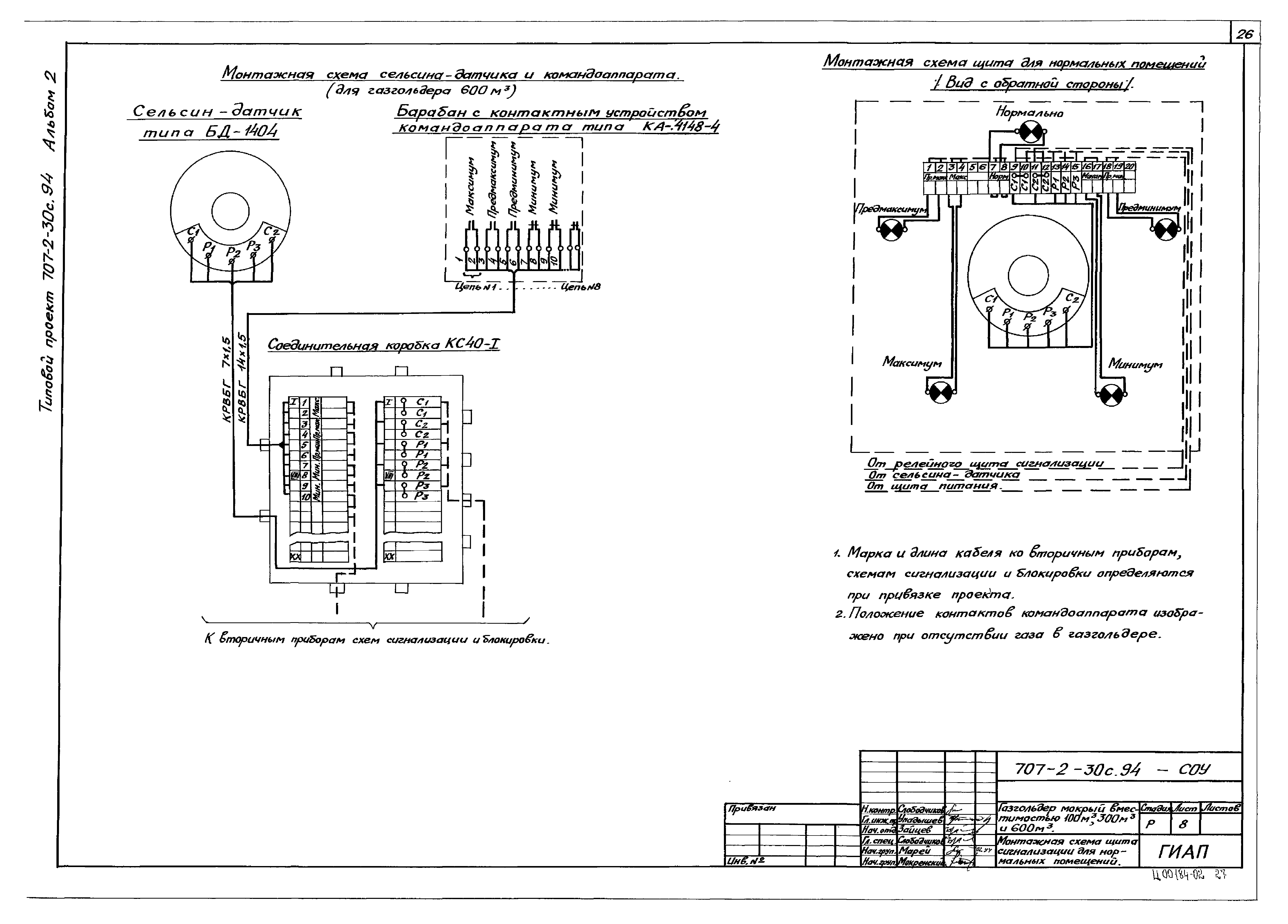

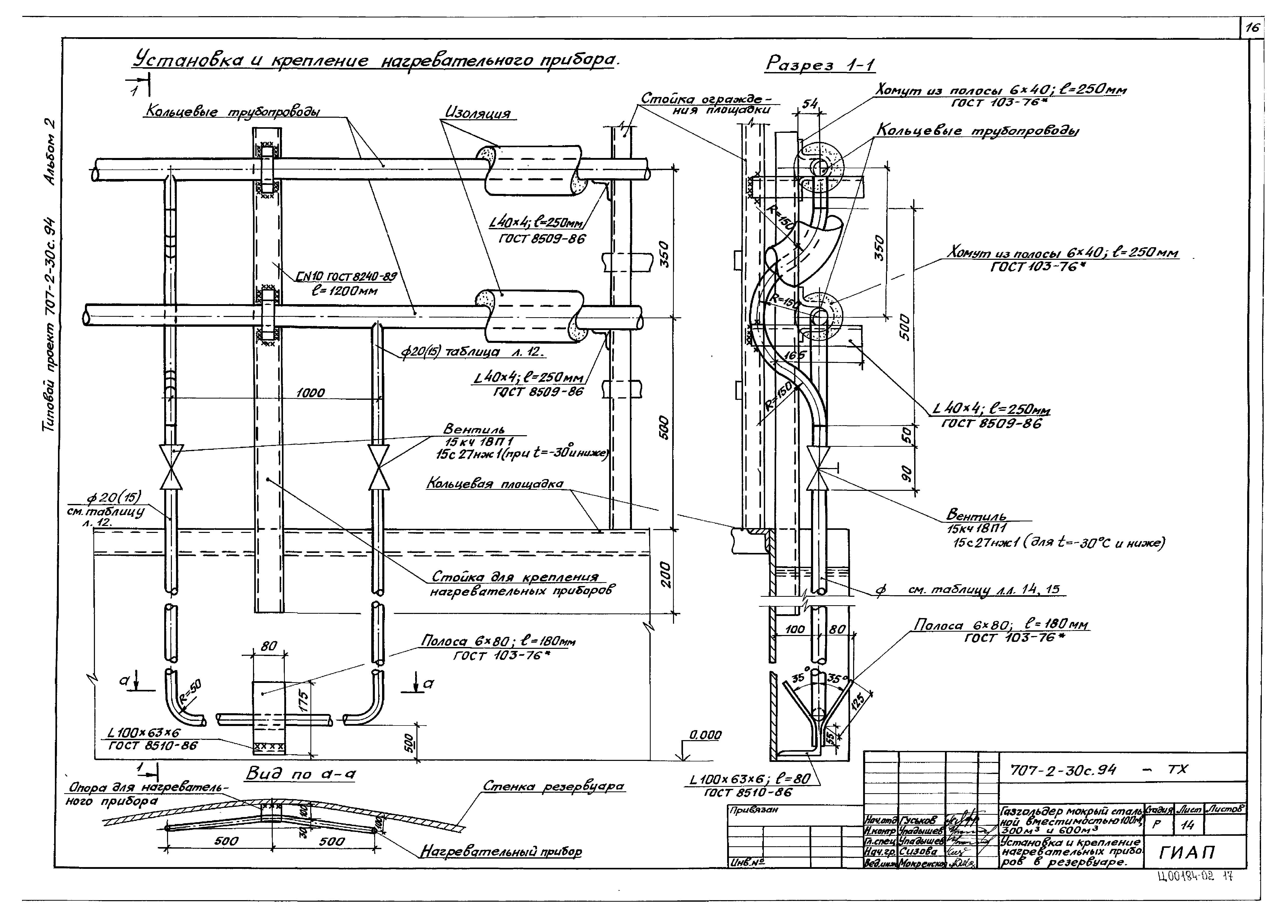

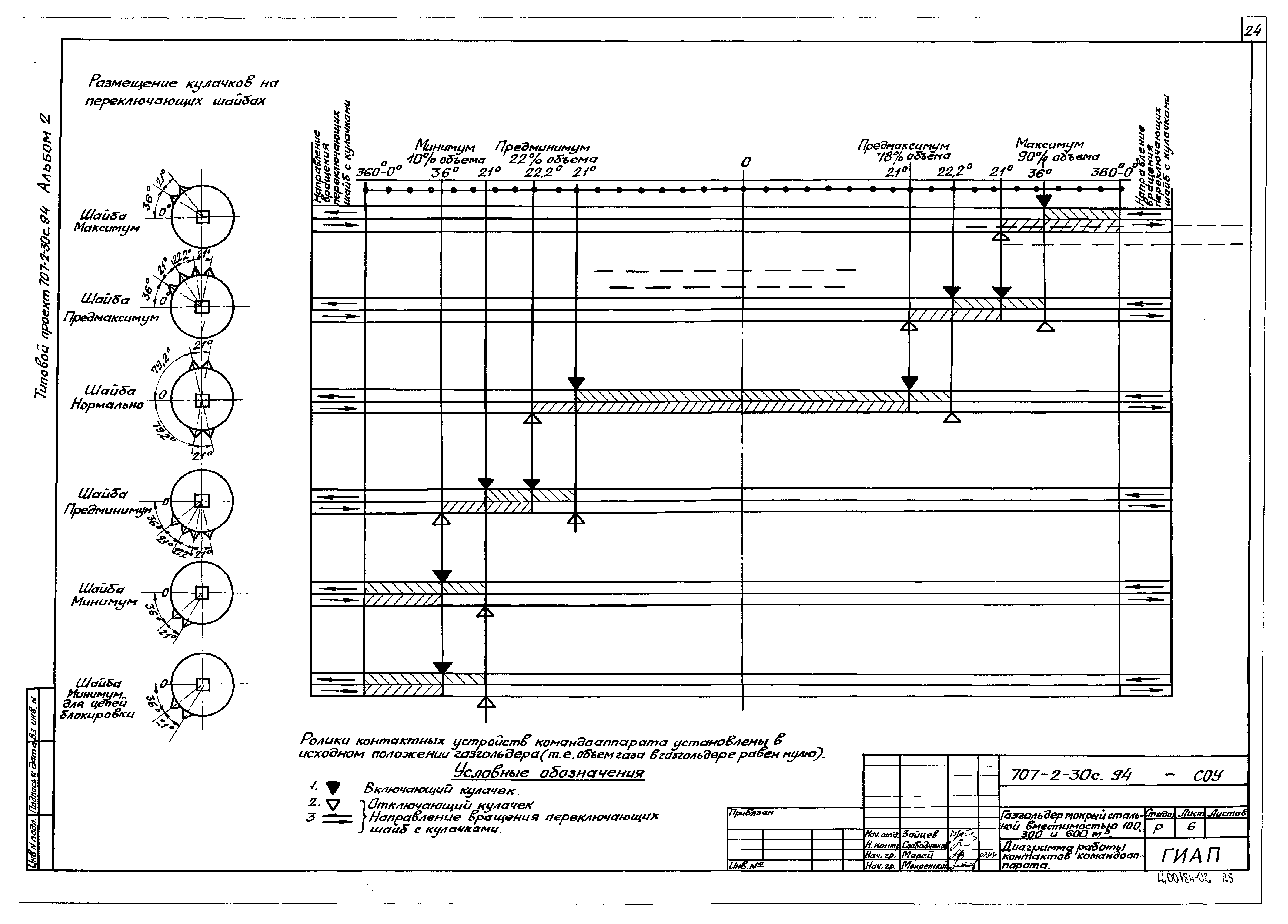

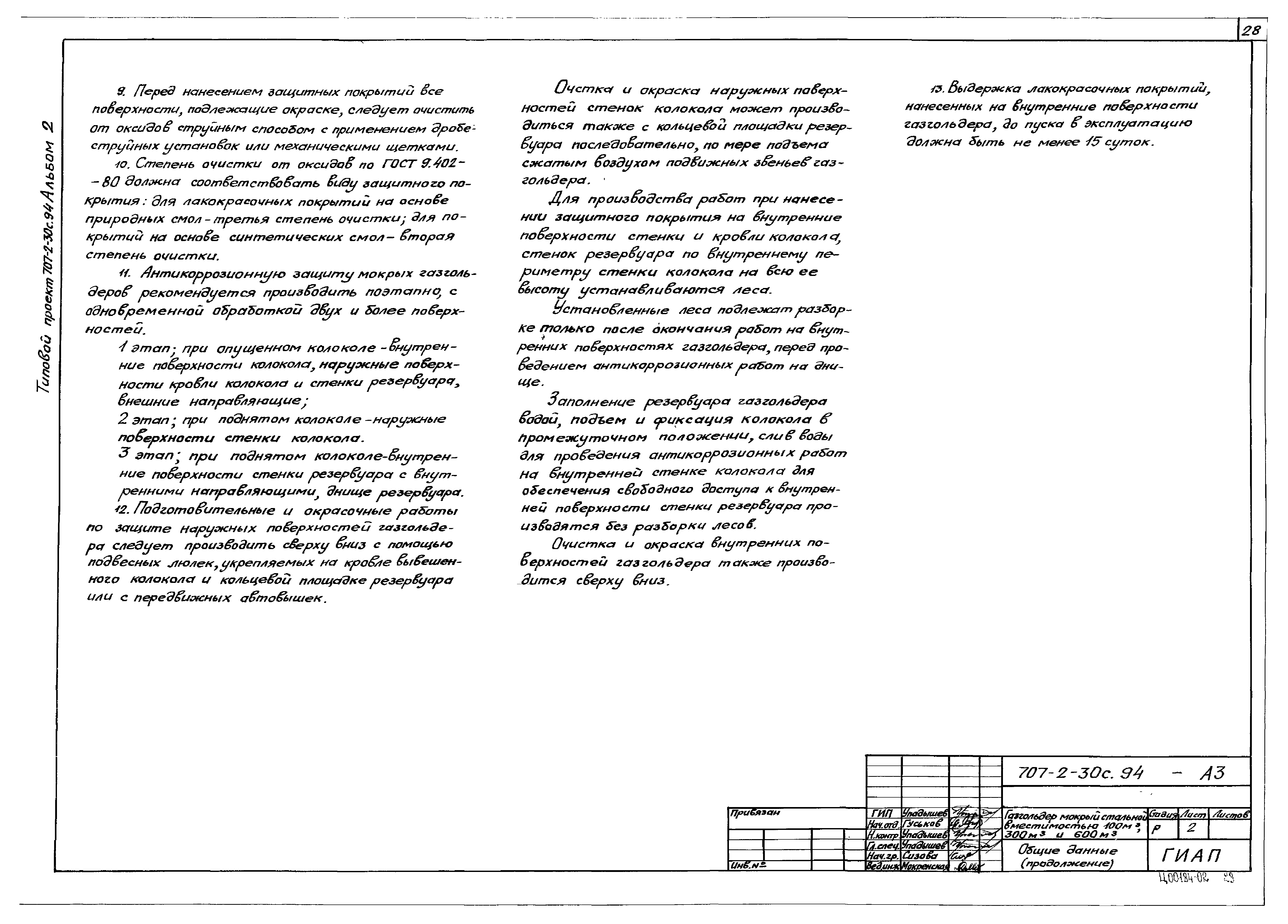

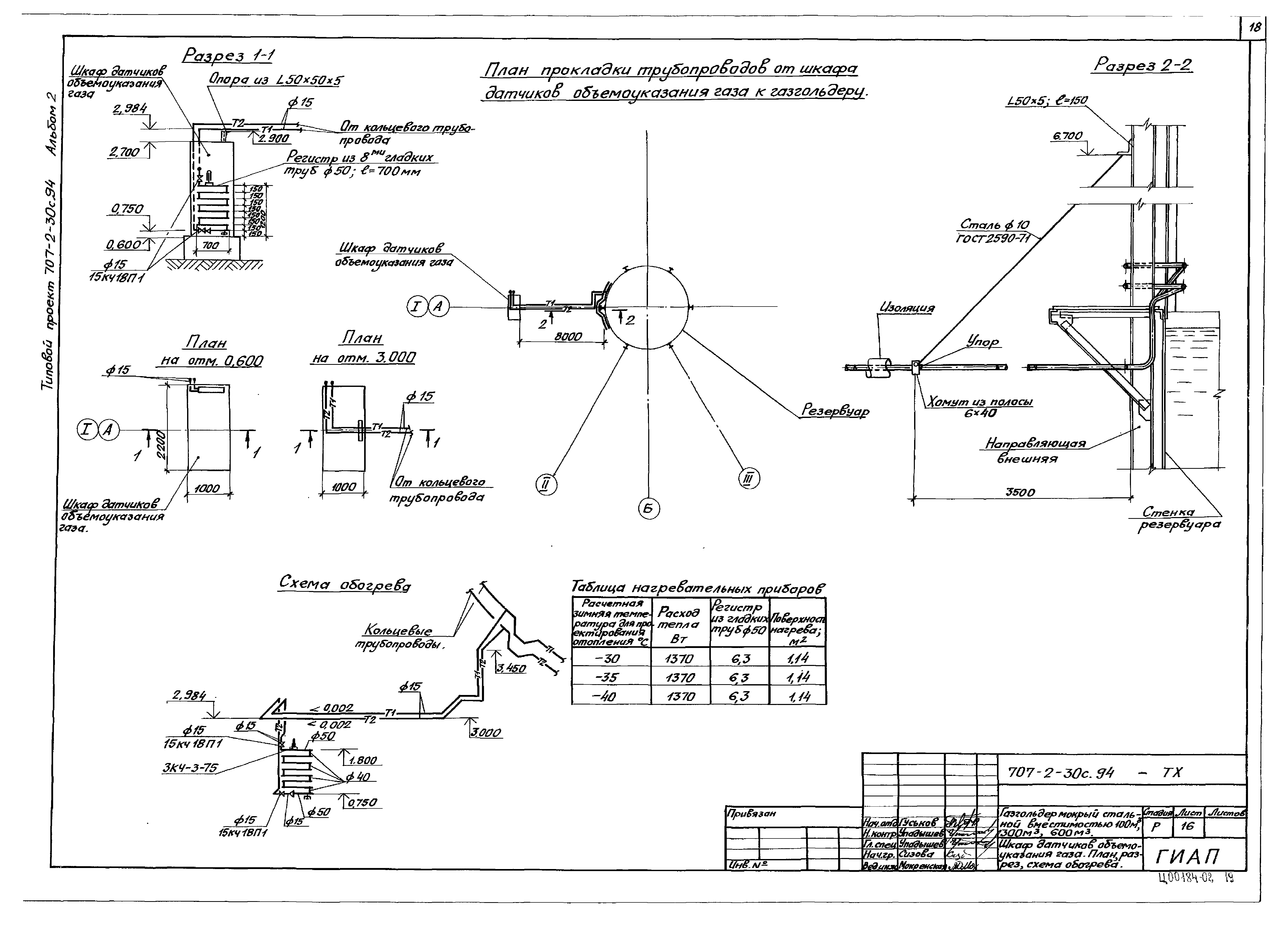

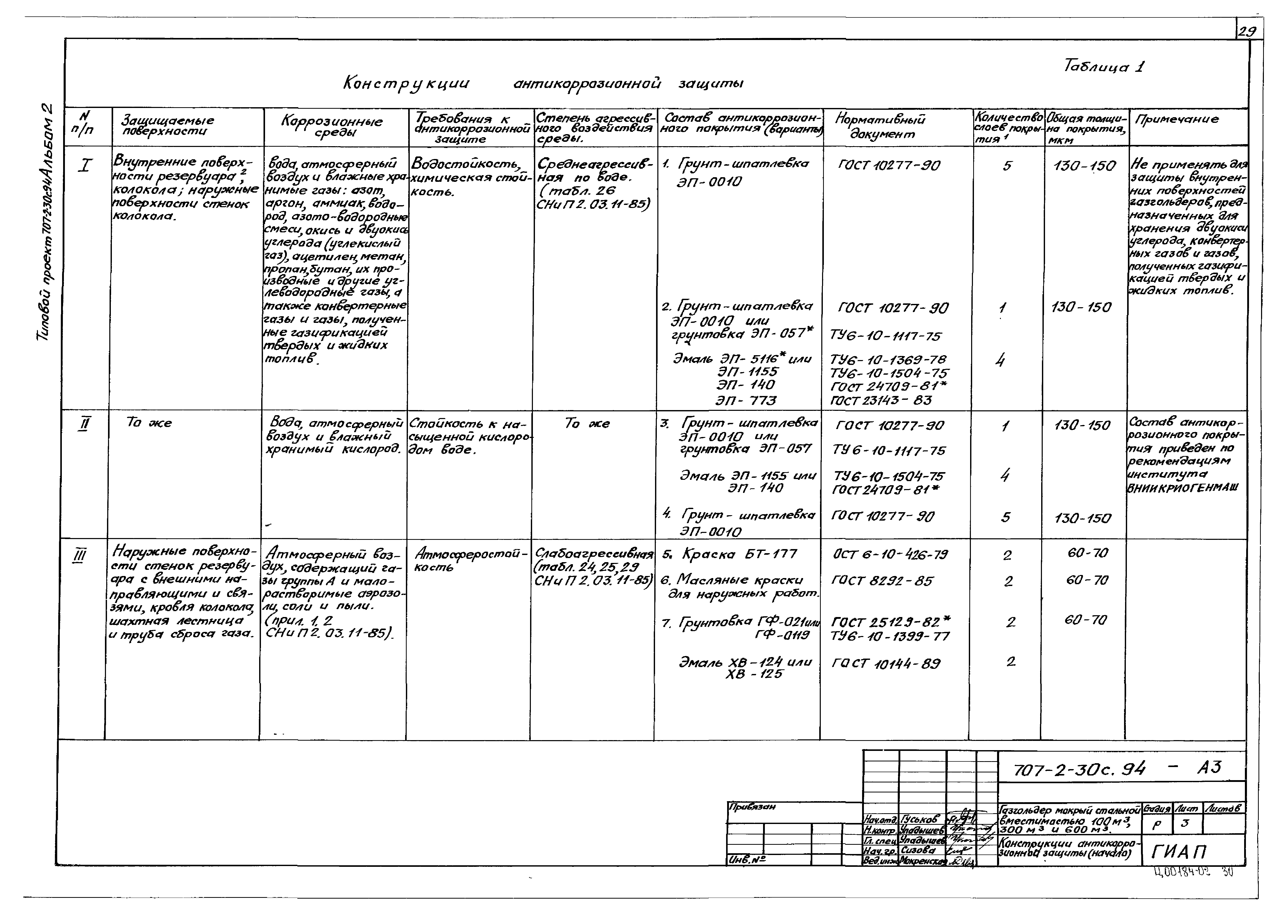

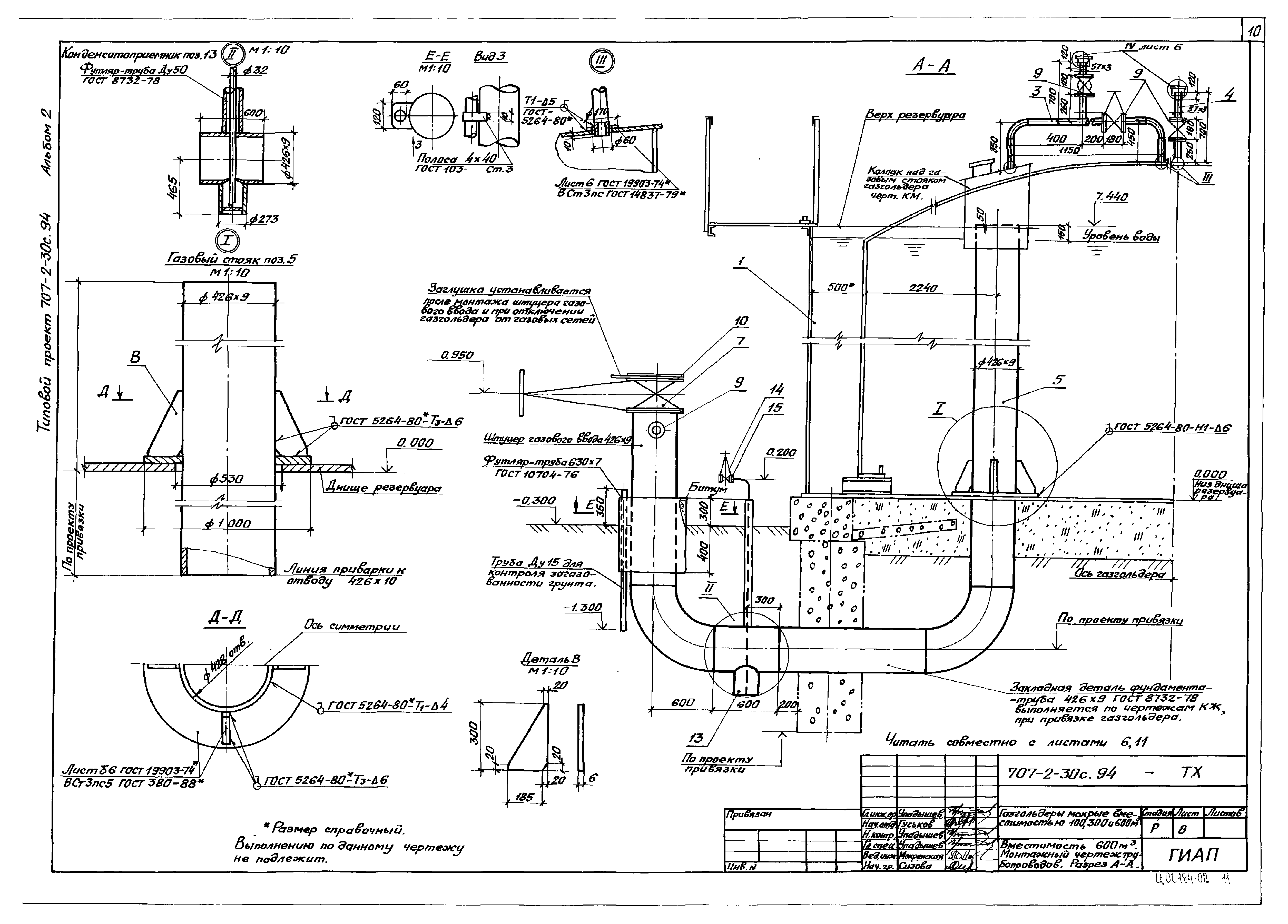

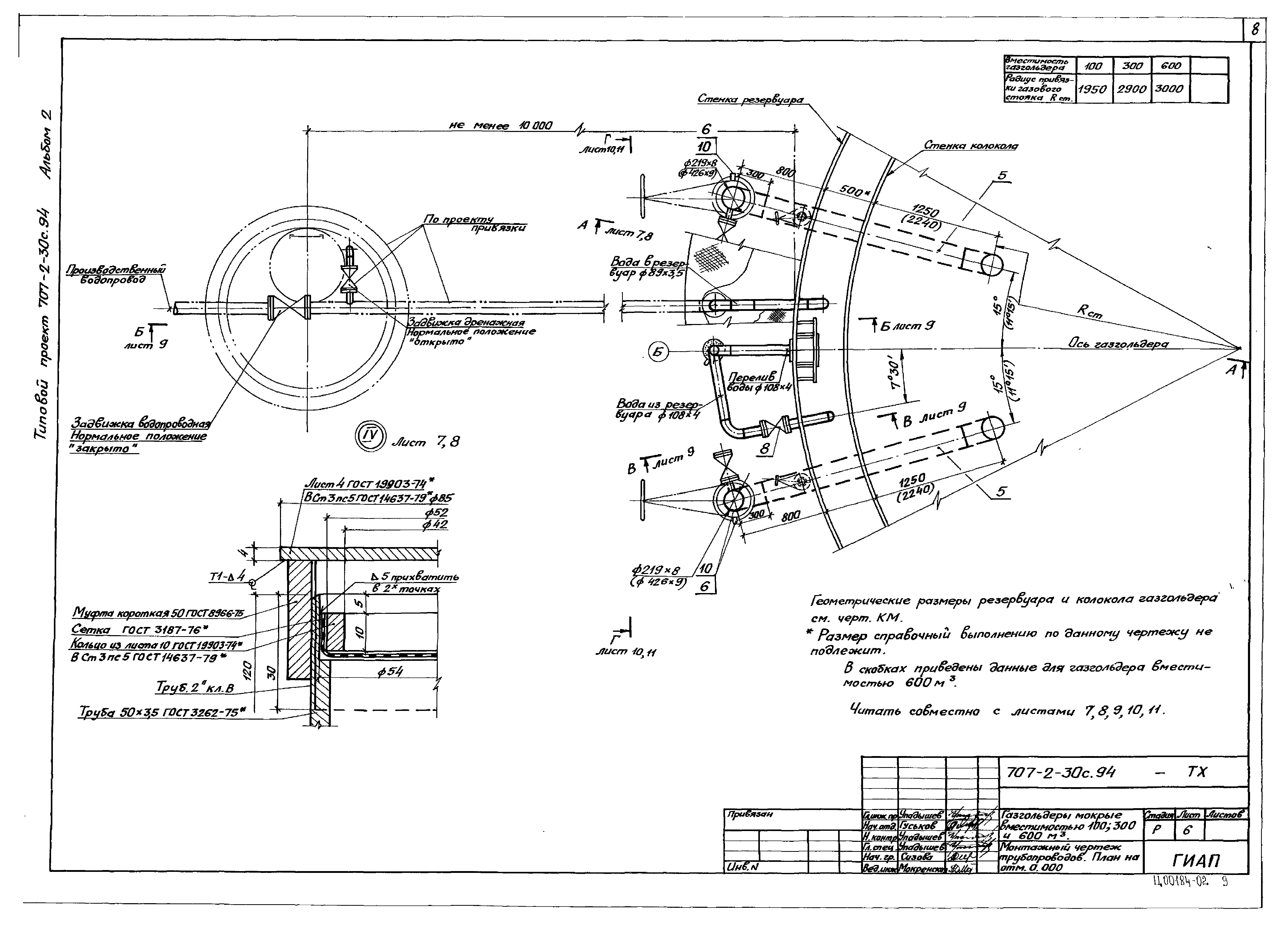

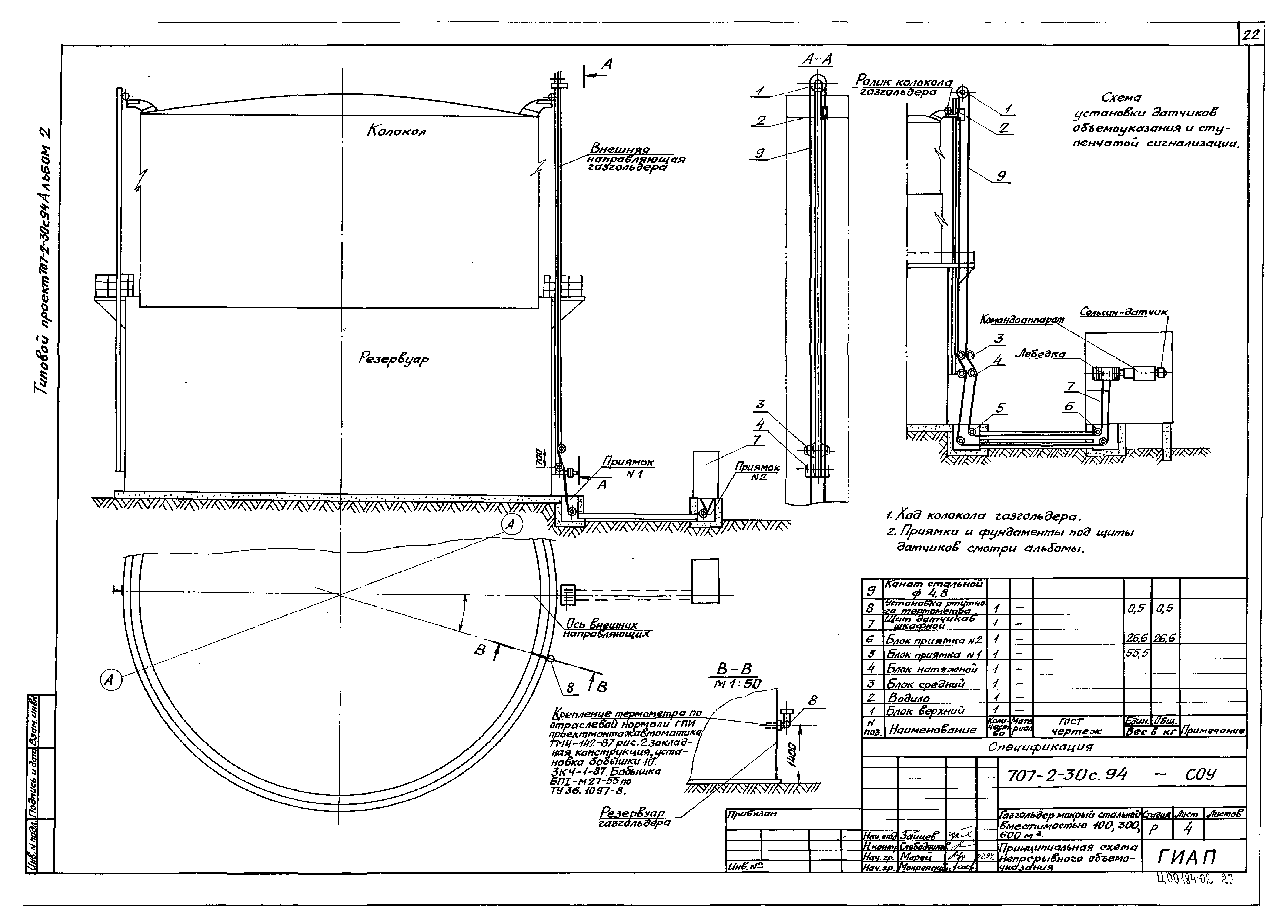

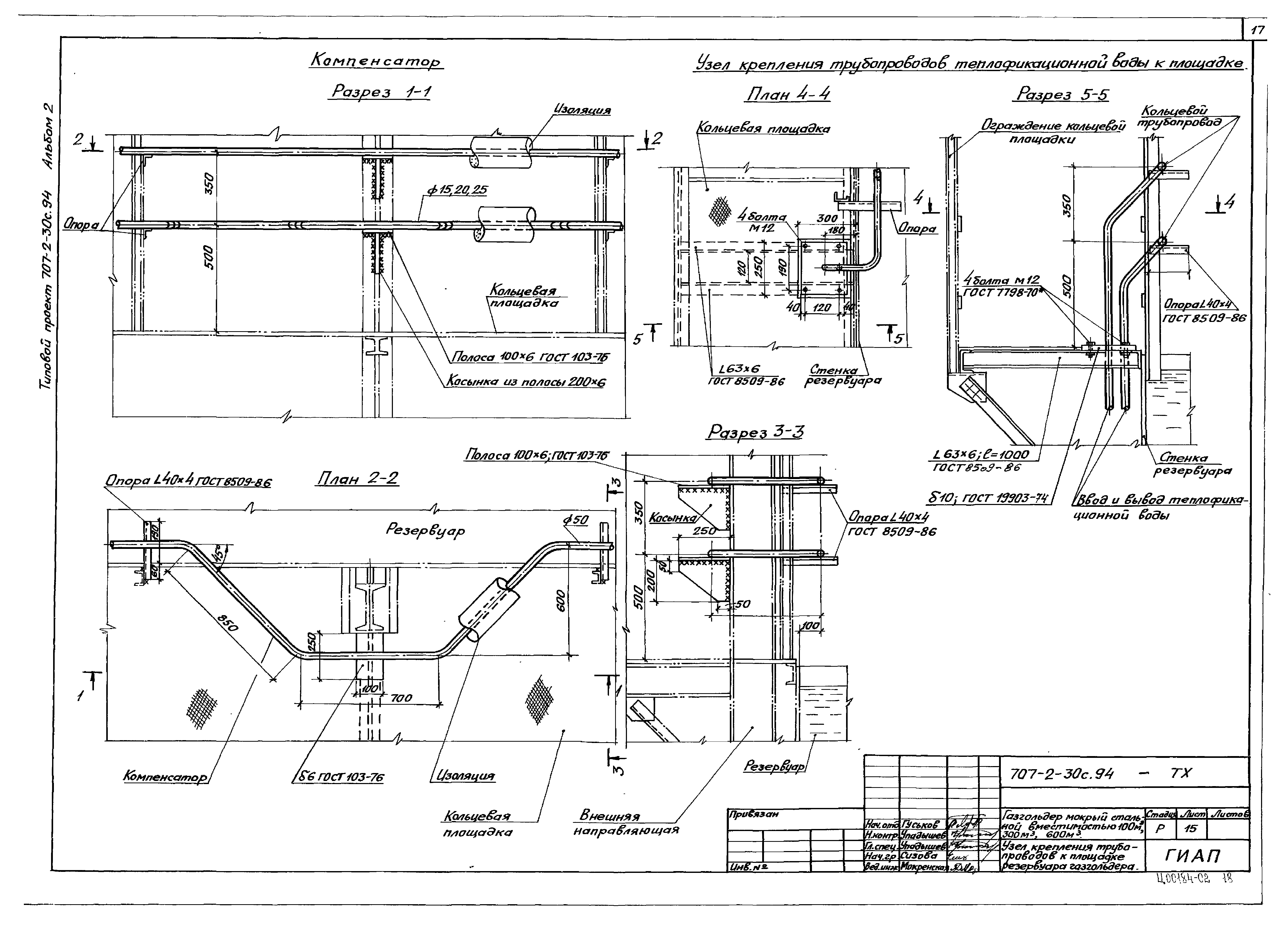

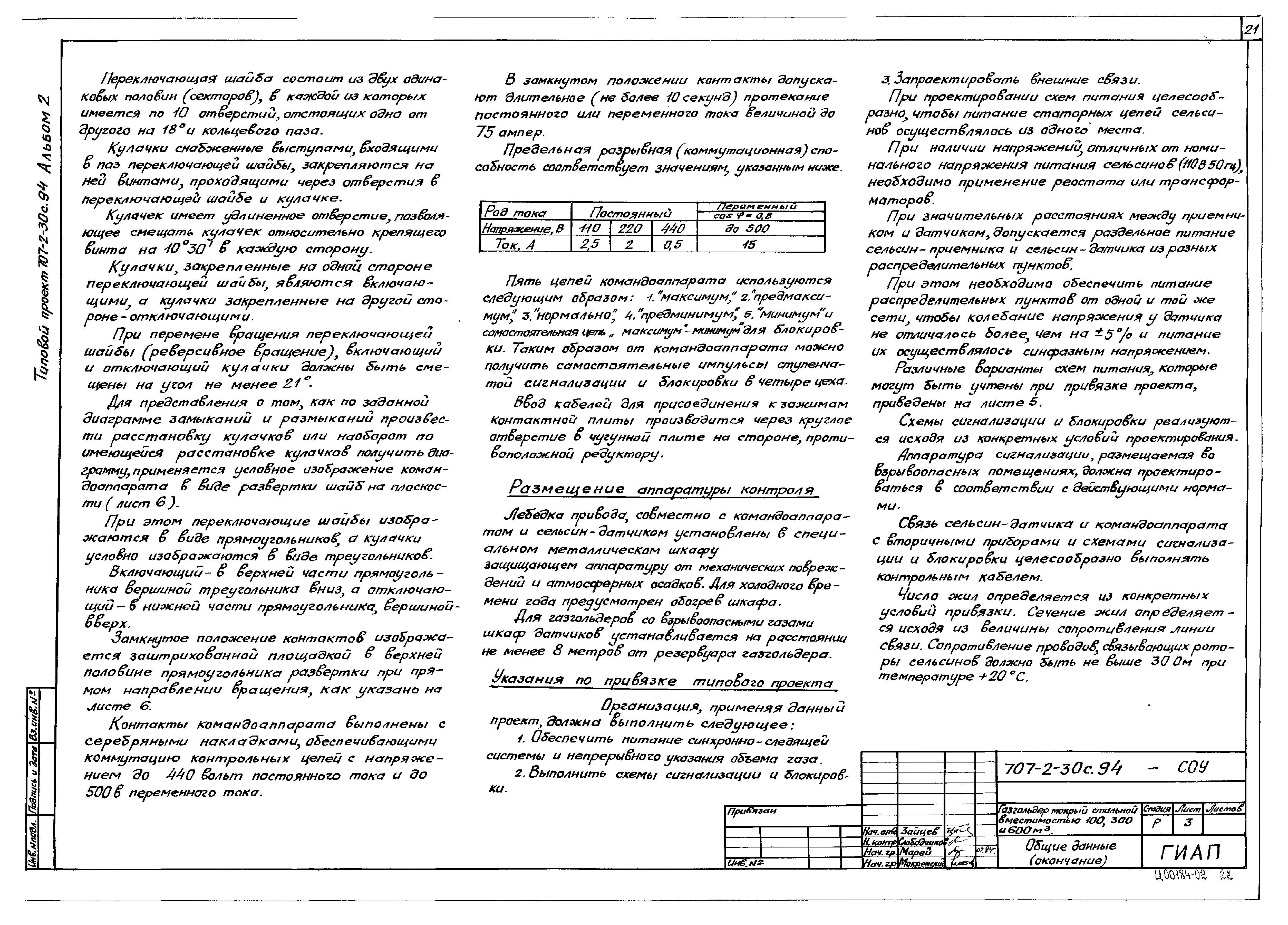

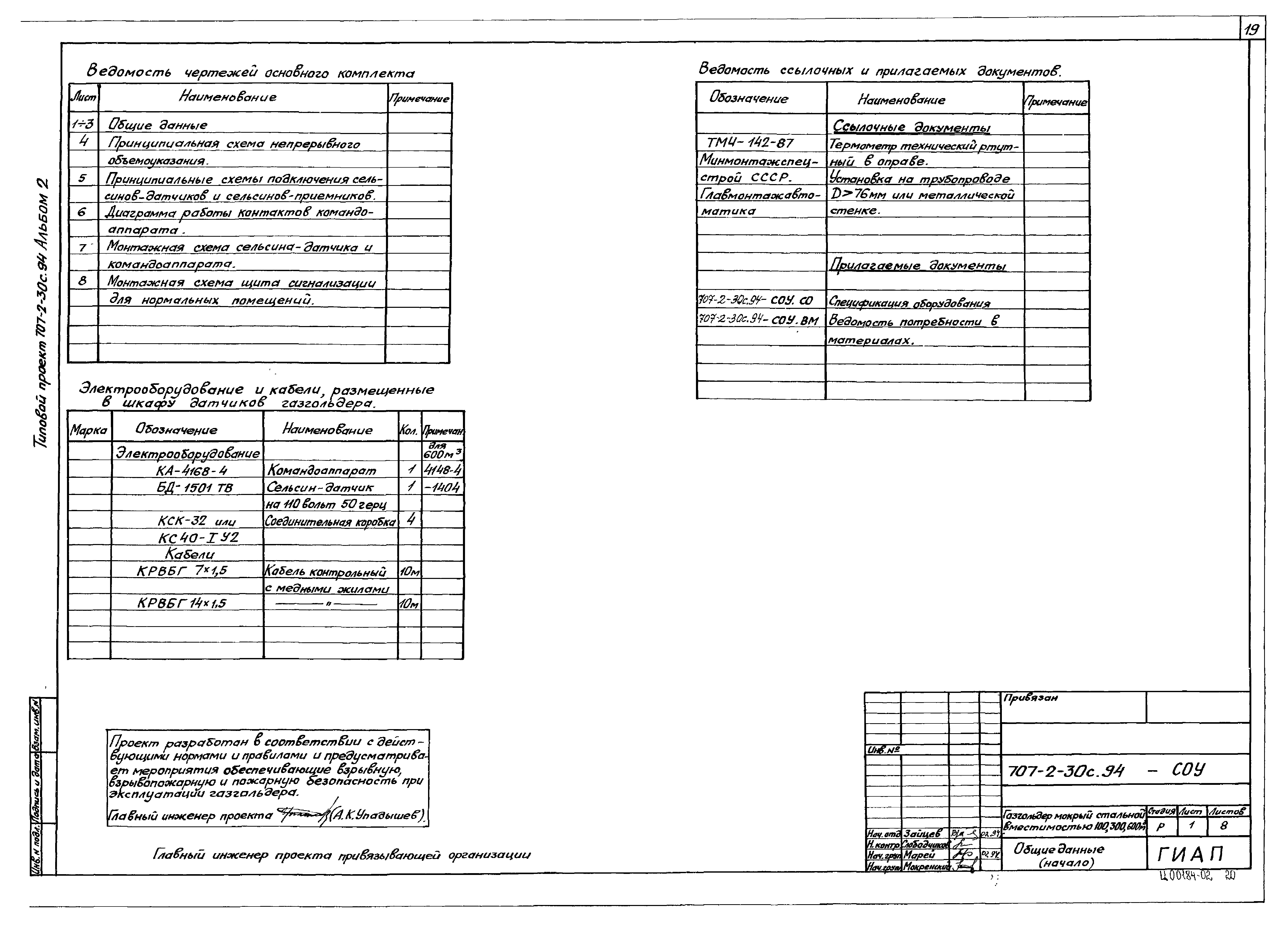

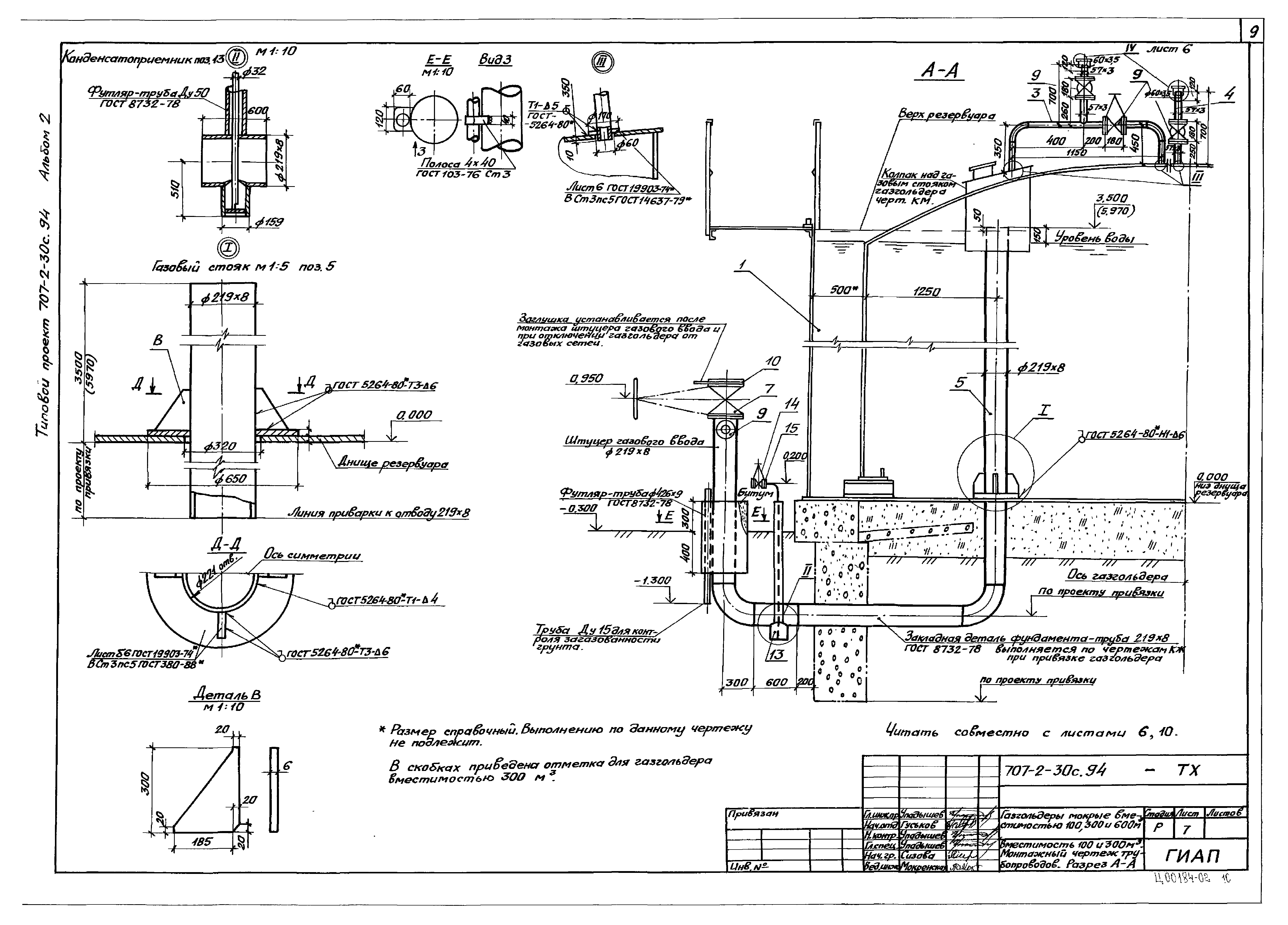

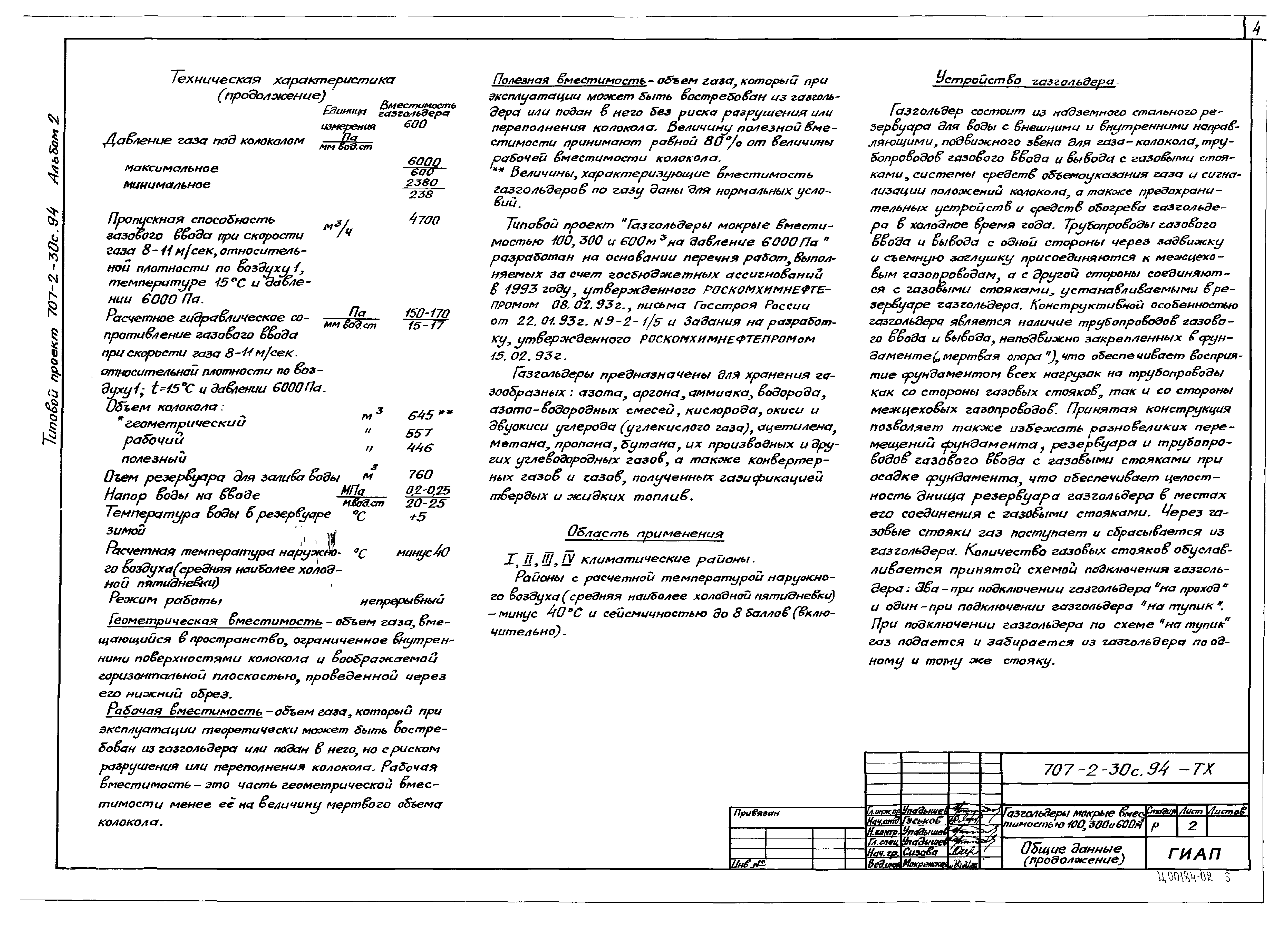

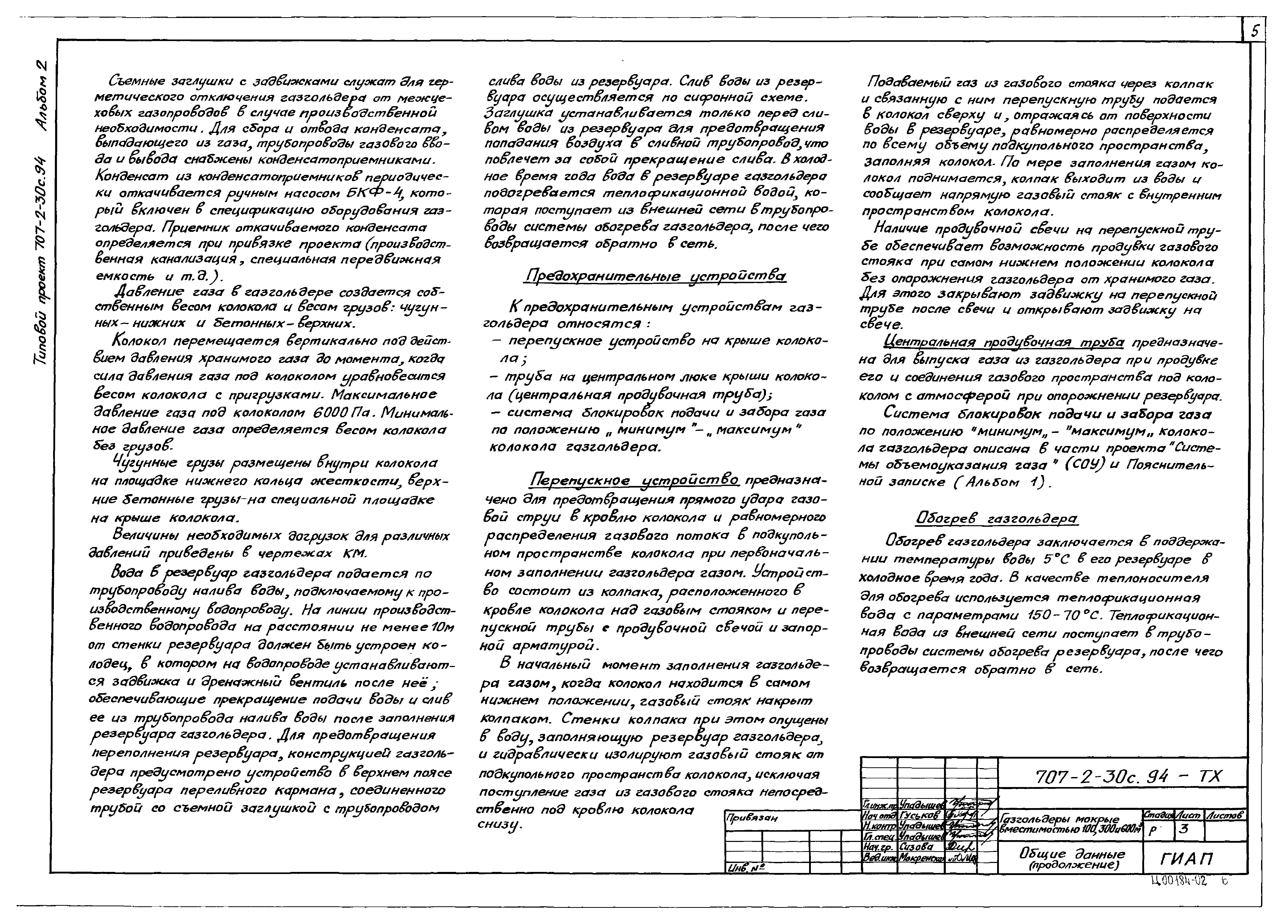

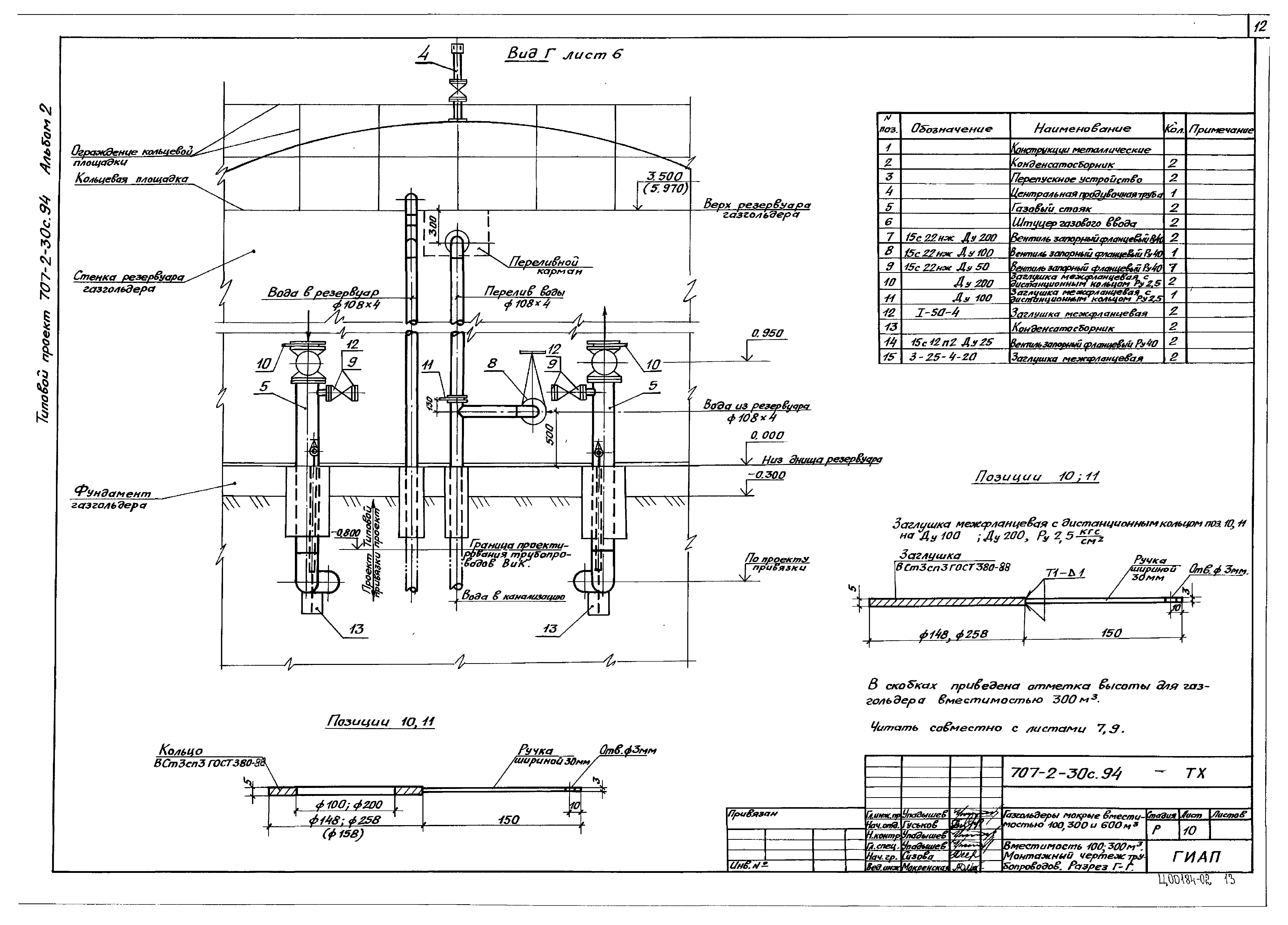

Оглавление:	Технологическая часть    Общие данные    Схема трубопроводов    Монтажный чертеж трубопроводов. План на отм. 0.000    Вместимость 100 и 300 куб. м. Монтажный чертеж трубопроводов. Разрез А-А    Вместимость 600 куб. м. Монтажный чертеж трубопроводов. Разрез А-А    Монтажный чертеж трубопроводов. Разрезы Б-Б и В-В    Вместимость 100 и 300 куб. м. Монтажный чертеж трубопроводов. Разрез Г-Г    Вместимость 600 куб. м. Монтажный чертеж трубопроводов. Разрез Г-Г    Резервуар газгольдера. Планы, разрезы и схема обогрева №1 (без утепления)    Резервуар газгольдера. Планы, разрезы и схема обогрева №2 (с утеплением)    Установка и крепление нагревательных приборов в резервуарах    Узлы крепления трубопроводов к площадкам резервуара    Шкаф датчиков объемоуказания газа. План, разрезы, схема обогрева Системы объемоуказания    Общие данные    Принципиальная схема непрерывного объемоуказания    Принципиальные схемы подключения сельсин-датчиков и сельсин-приемников    Диаграмма работы контактов командоаппарата    Монтажная схема сельсин-датчика и командоаппарата    Монтажная схема щита сигнализации для нормальных помещений Антикоррозийная защита    Общие данные    Конструкции антикоррозийной защиты
Разработан:	ГИАП
Утверждён:	16.12.1993 Роскомхимнефтепром (Roskomkhimnefteprom 09/1-1-14Б)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Газгольдеры
Заменяет собой:	Типовой проект 707-2-19с.85 «Газгольдер мокрый стальной вместимостью 300 куб. м с вертикальными направляющими и боковым вводом для хранения газов под давлением до 4000 Па (400 мм водяного столба)» Типовой проект 707-2-20с.85 «Газгольдер мокрый стальной вместимостью 600 куб. м с вертикальными направляющими и боковым вводом для хранения газов под давлением до 4000 Па (400 мм водяного столба)» Типовой проект 707-2-18с.85 «Газгольдер мокрый стальной вместимостью 100 куб. м с вертикальными направляющими и боковым вводом для хранения газов под давлением до 4000 Па (400 мм водяного столба)»
