Скачать Типовой проект 1-467А-17 Альбом I. Часть 1. Чертежи здания выше отм. 0.00. Архитектурно-строительные чертежи выше отм. 0.000

Дата актуализации: 10.08.2017

Типовой проект 1-467А-17

Альбом I. Часть 1. Чертежи здания выше отм. 0.00. Архитектурно-строительные чертежи выше отм. 0.000

Обозначение: Типовой проект 1-467А-17
Обозначение англ: 1-467А-17
Статус:действует
Название рус.:Альбом I. Часть 1. Чертежи здания выше отм. 0.00. Архитектурно-строительные чертежи выше отм. 0.000
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

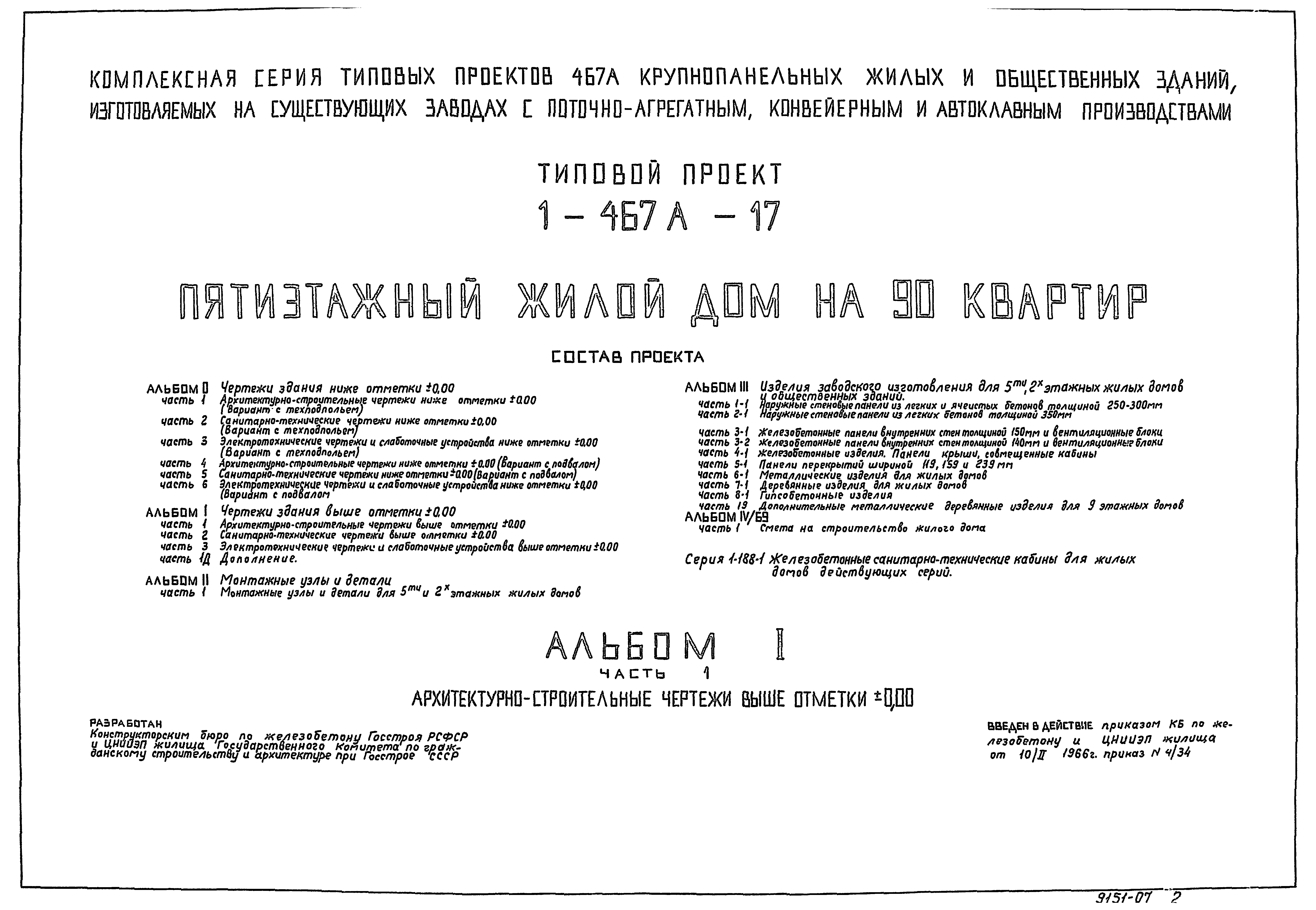

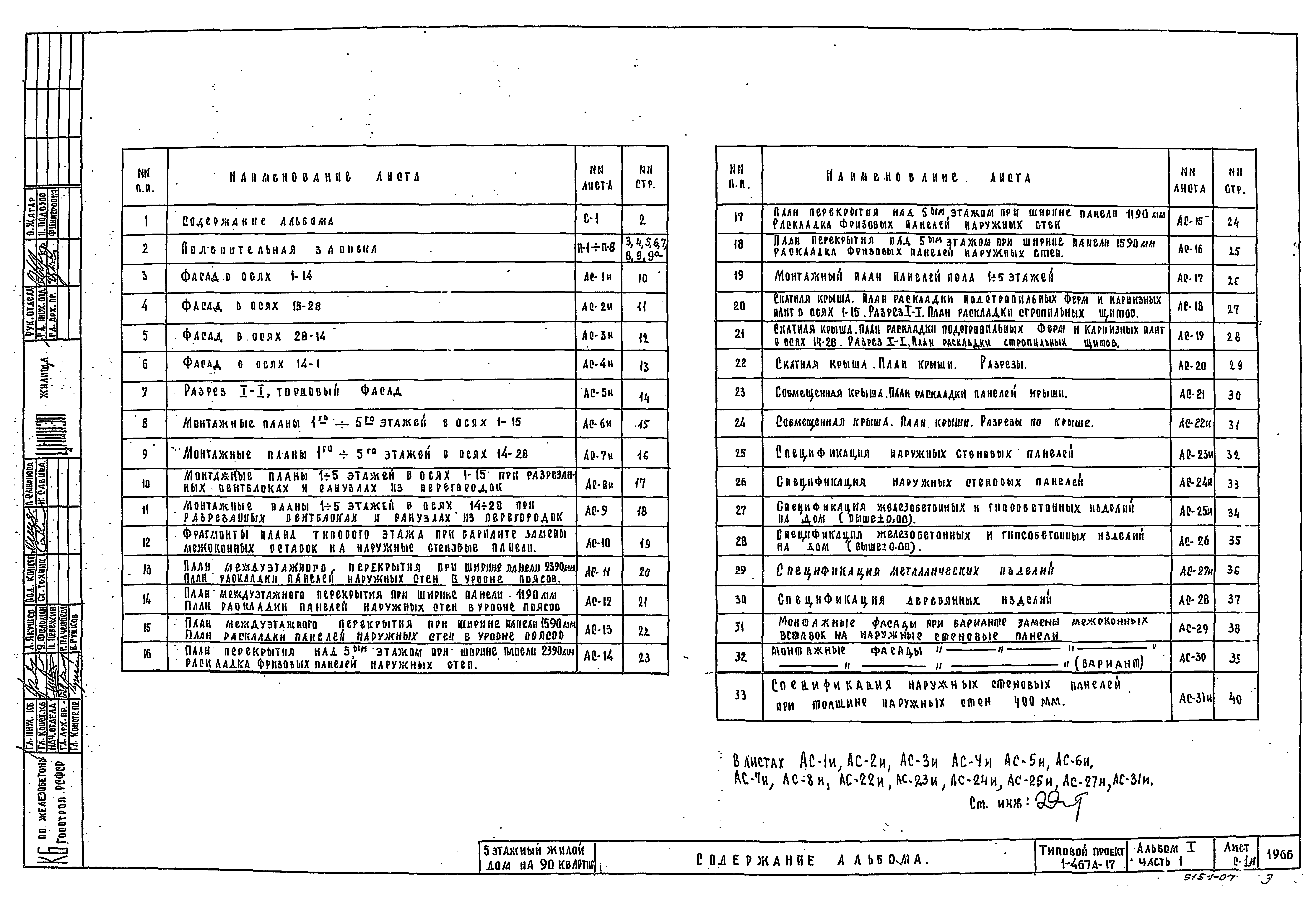

Оглавление:Содержание альбома

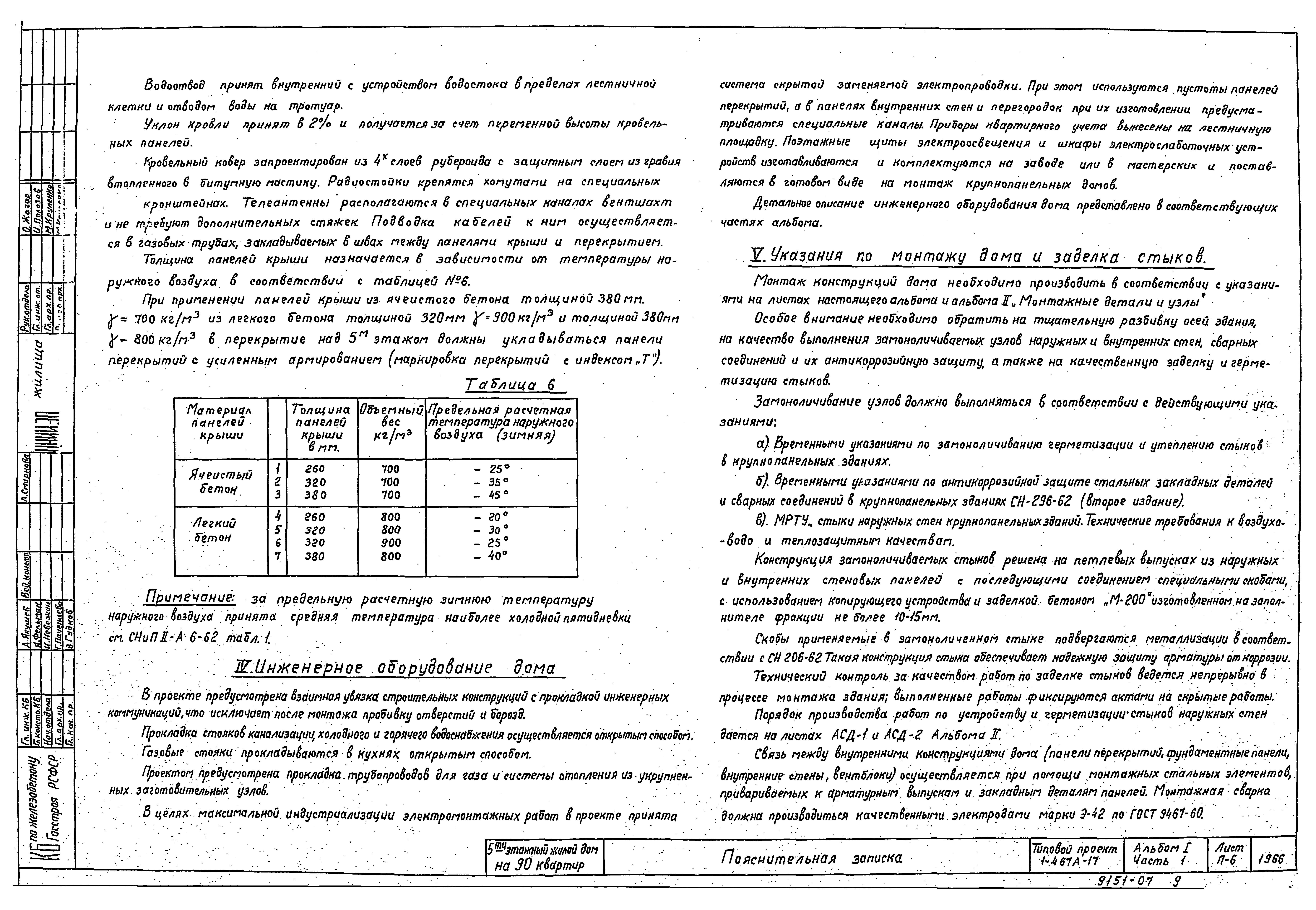

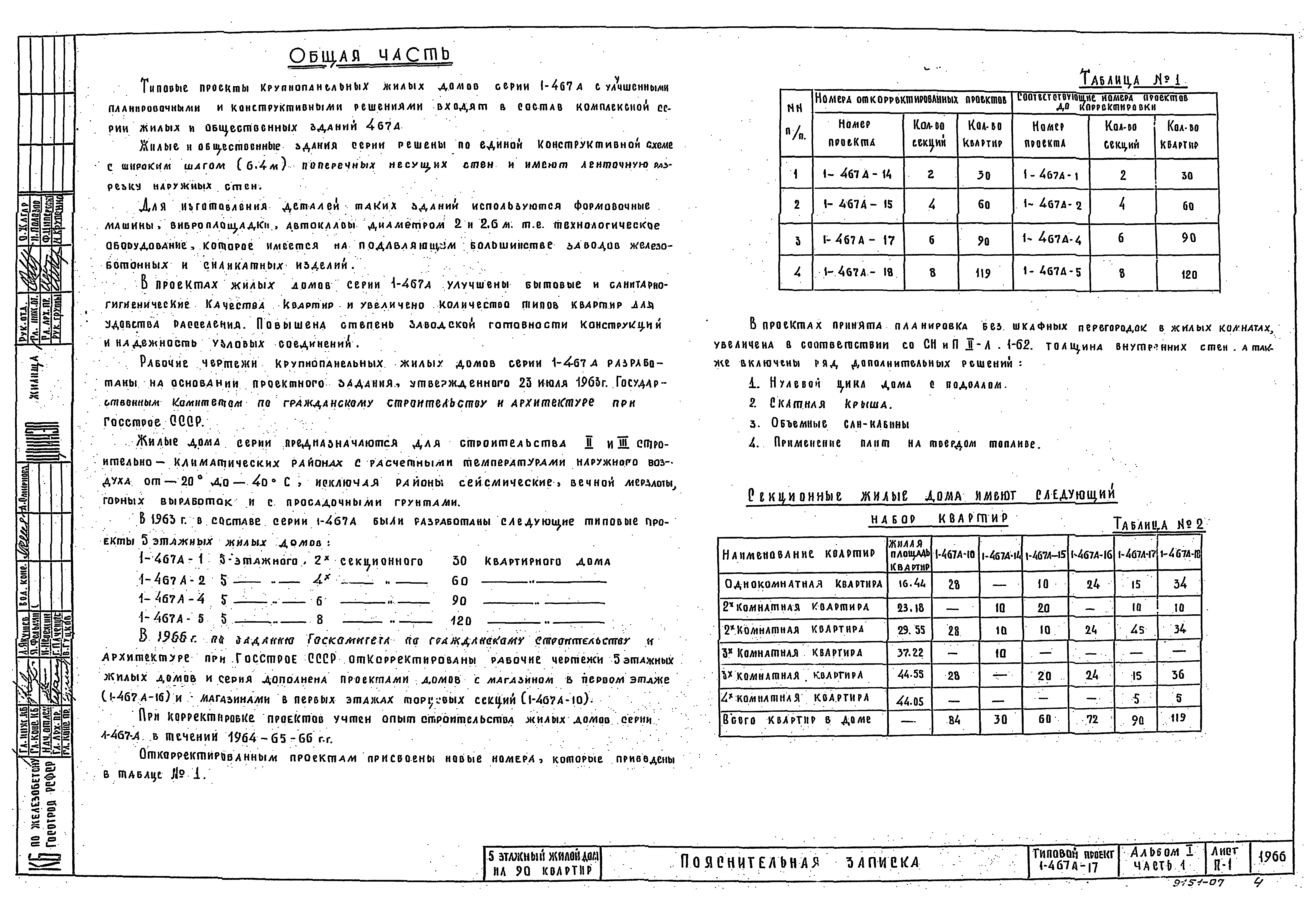

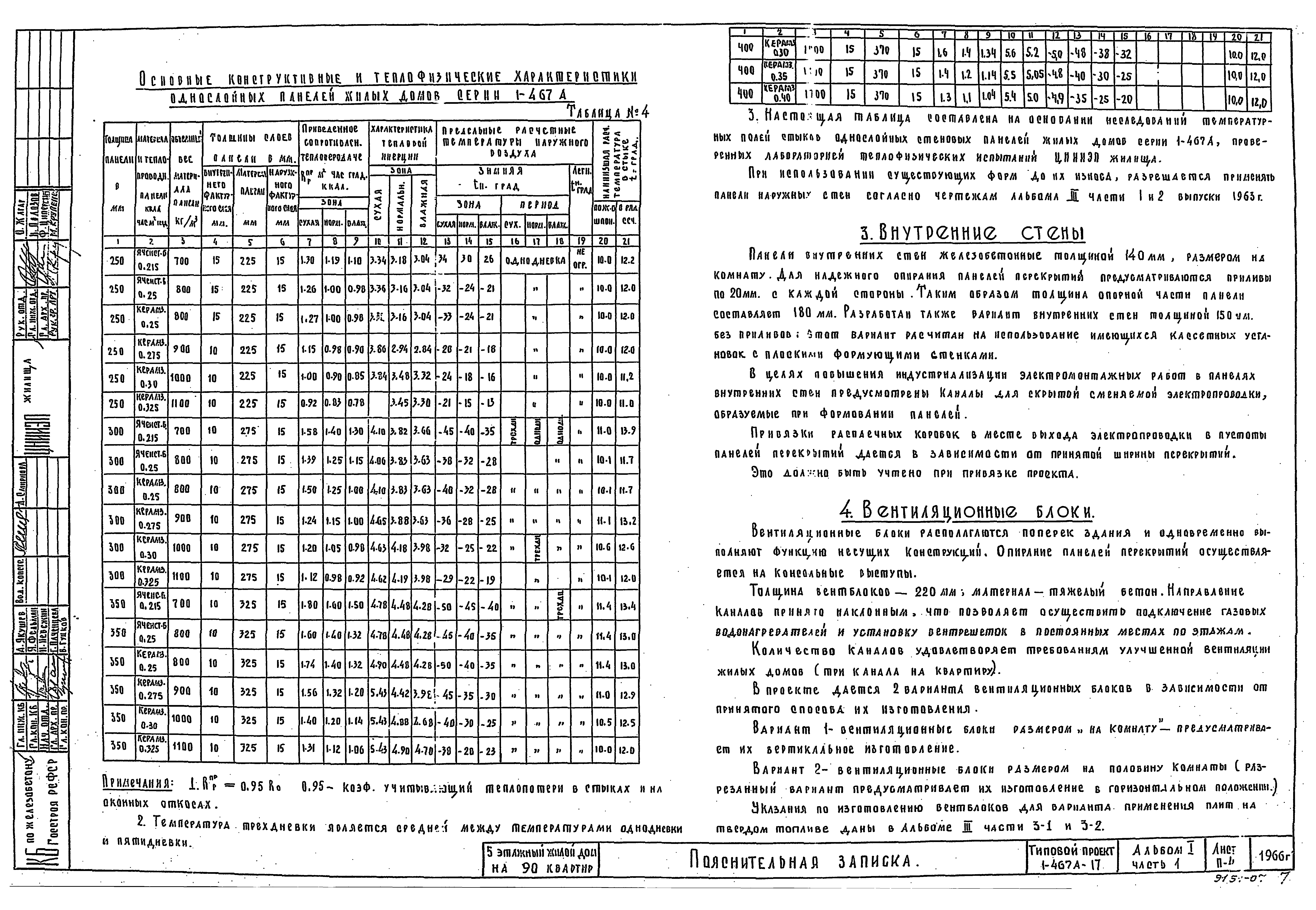

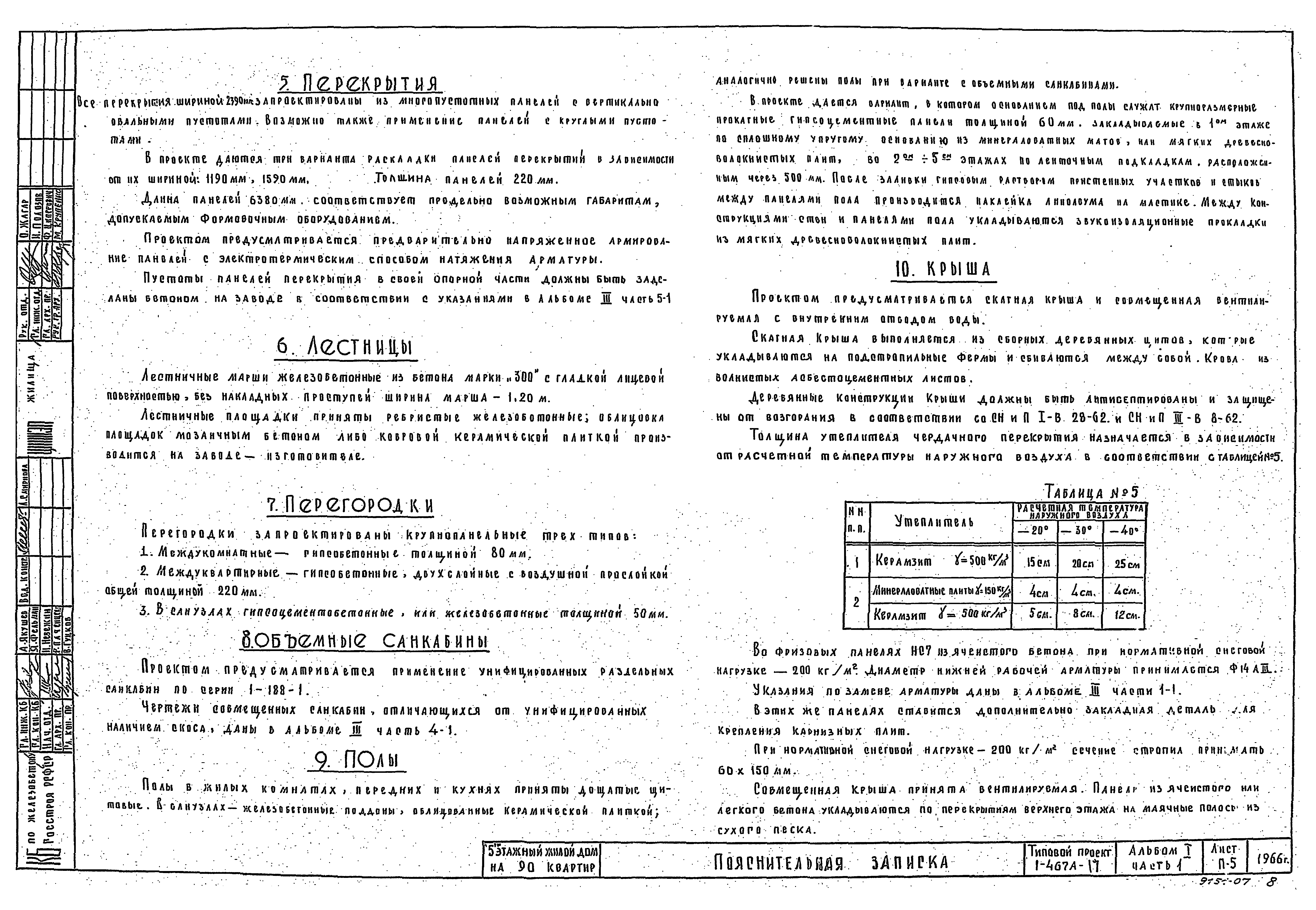

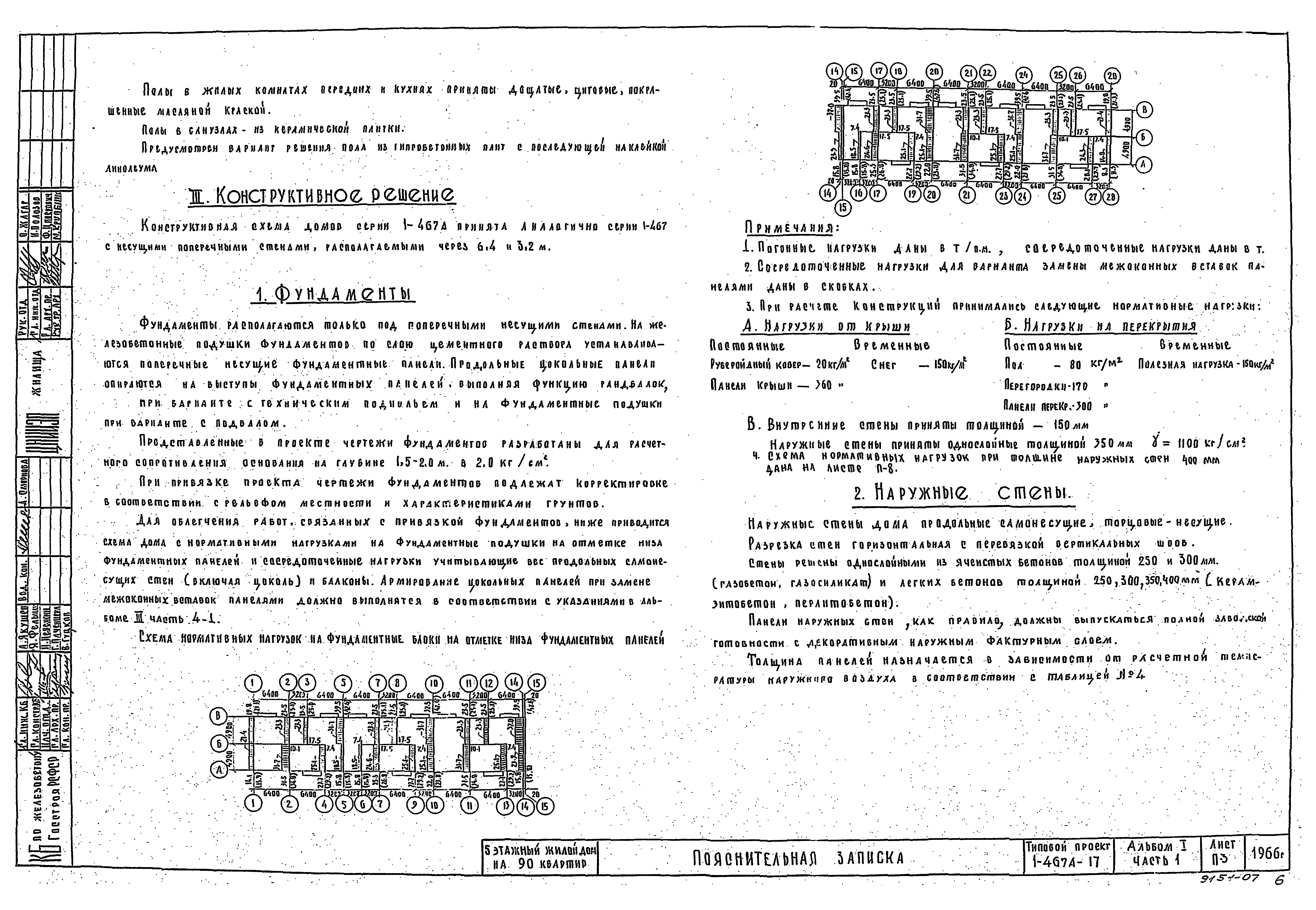

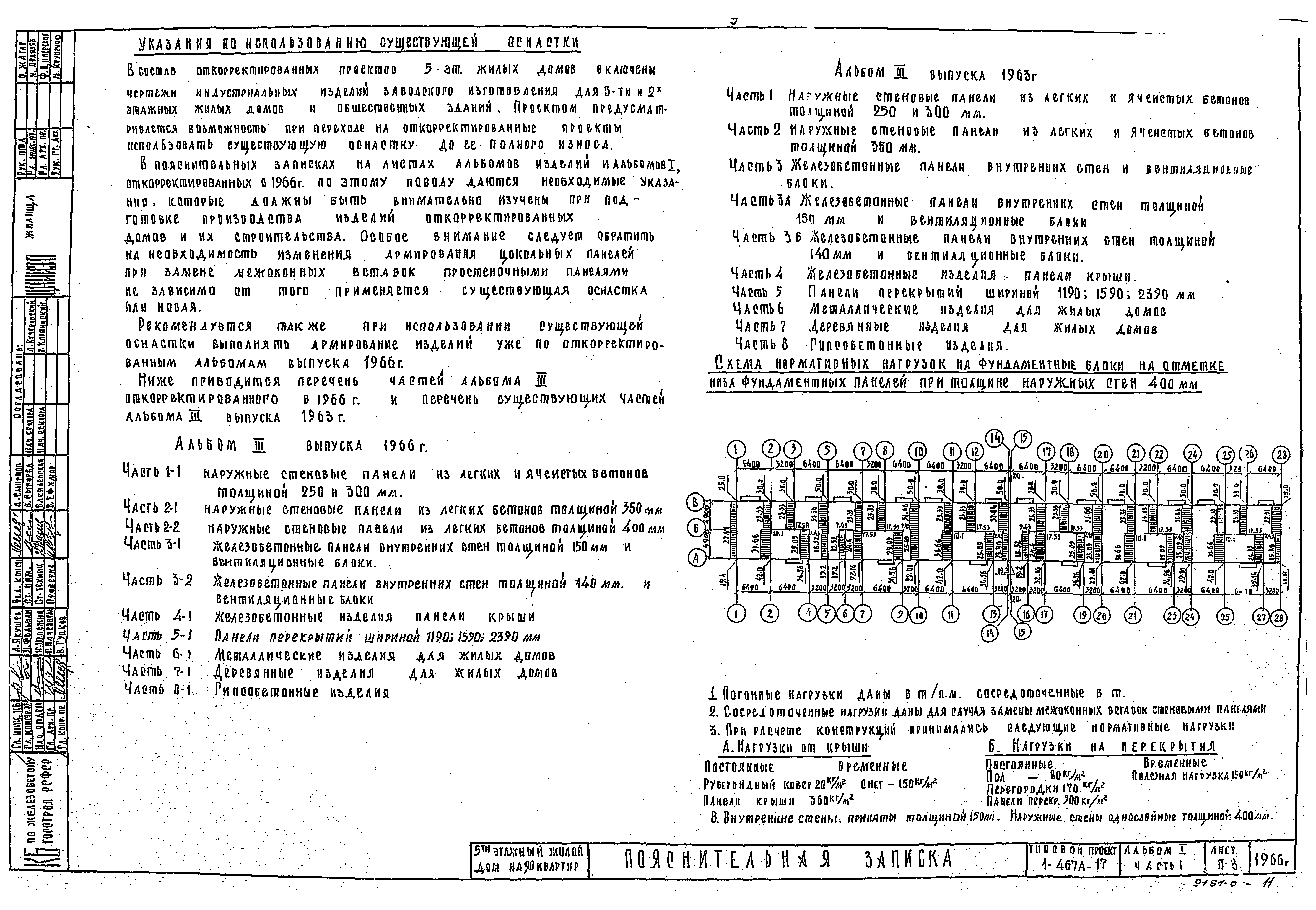

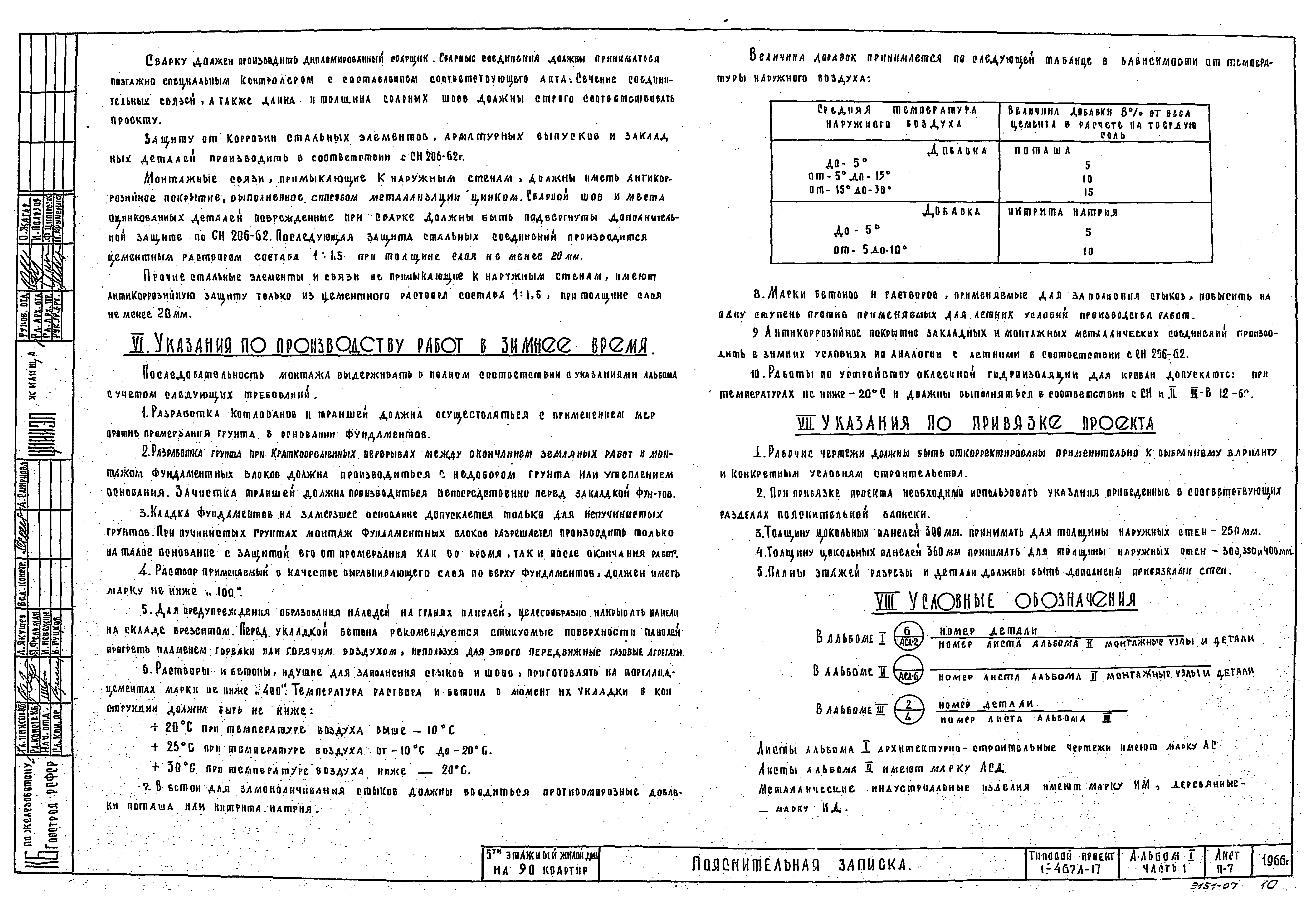

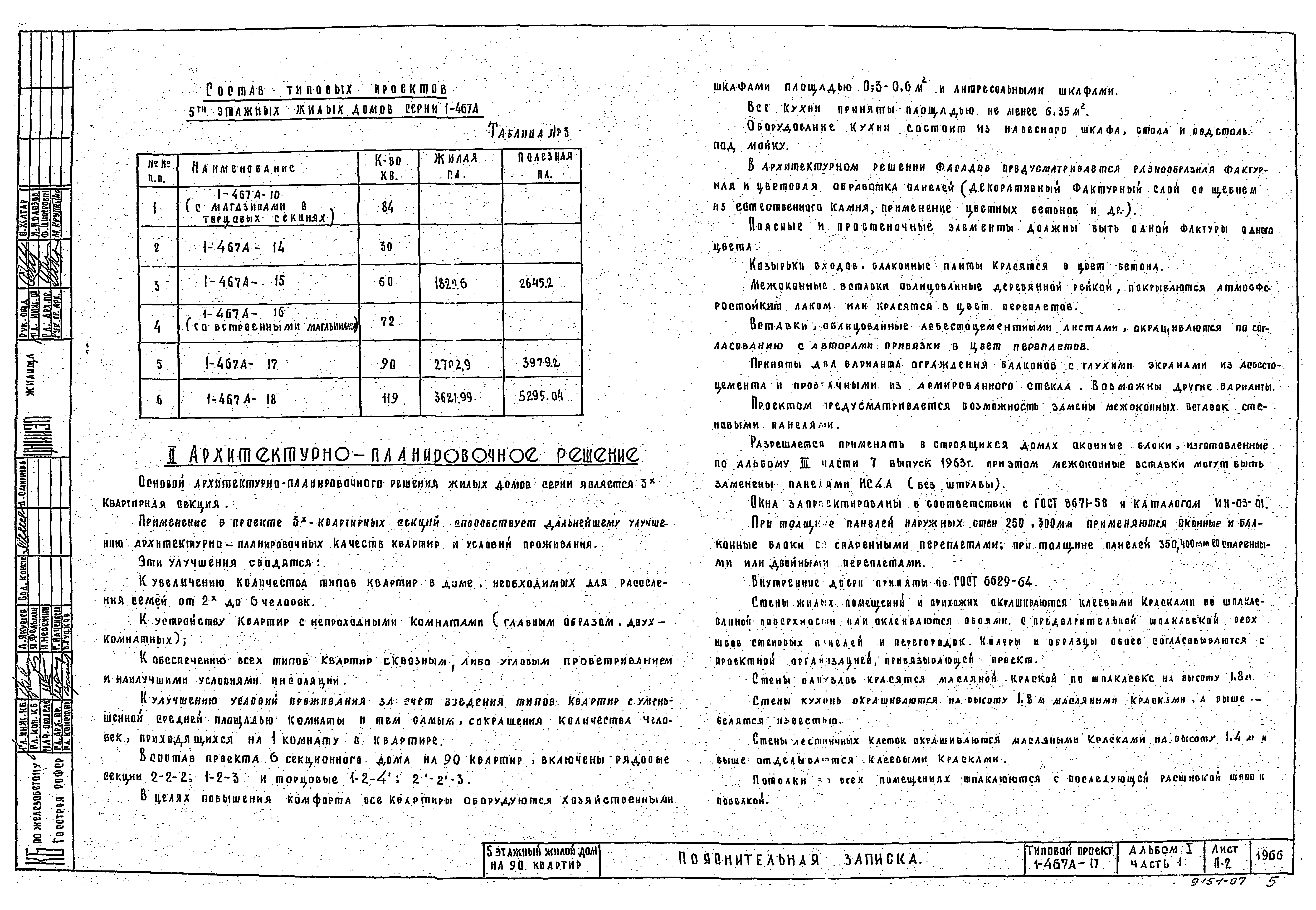

Пояснительная записка

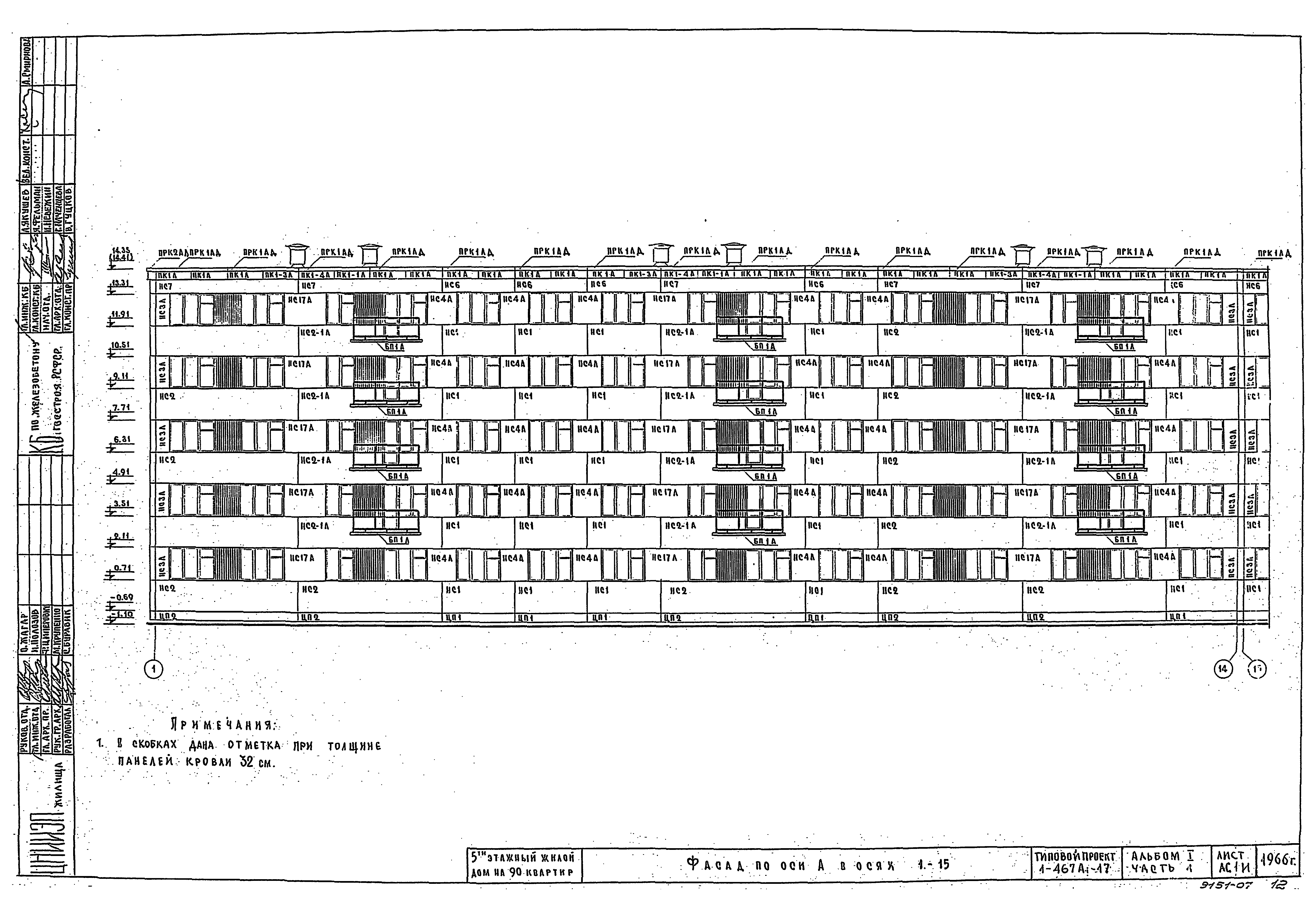

Фасад в осях 1 - 15

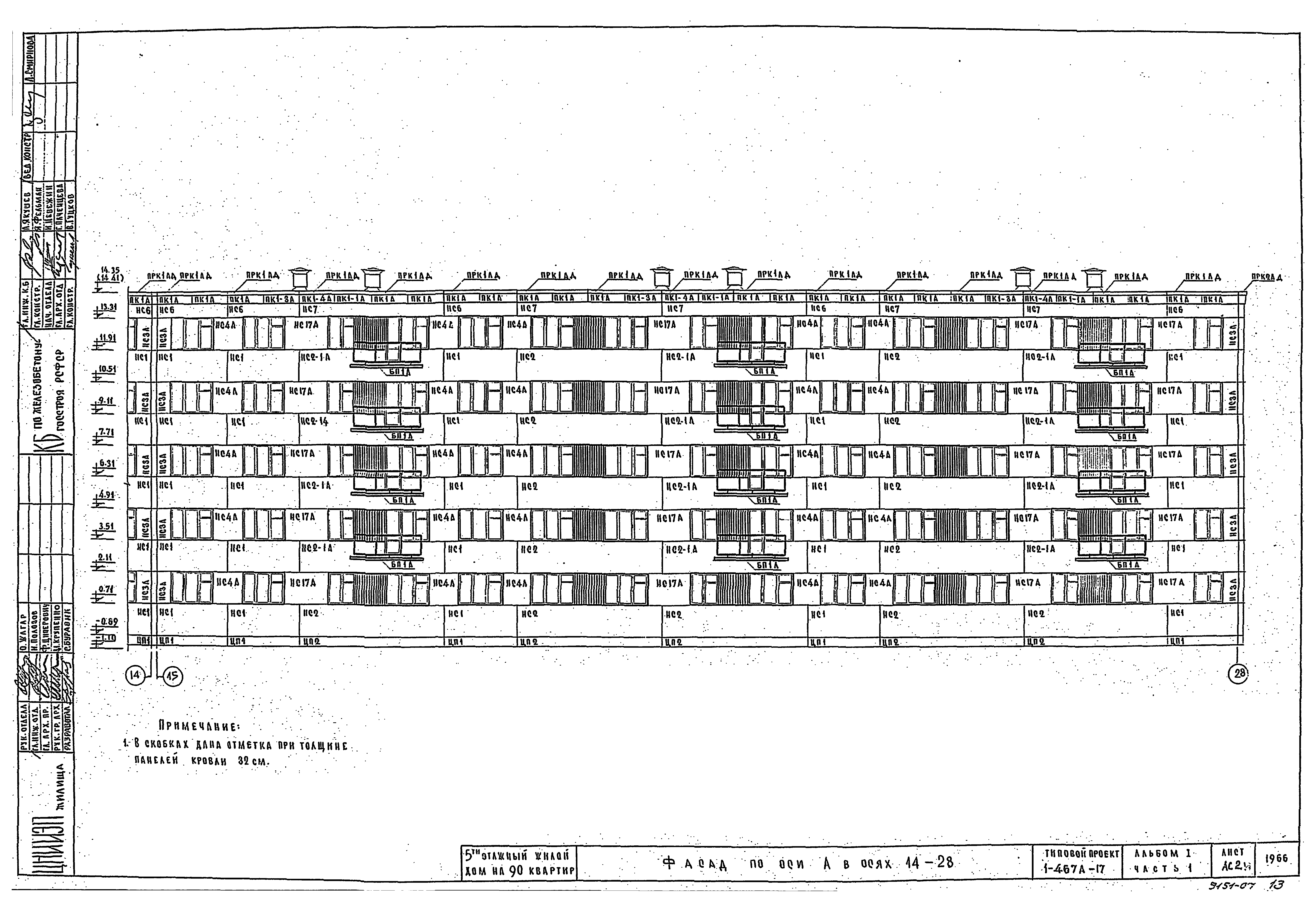

Фасад в осях 15 - 28

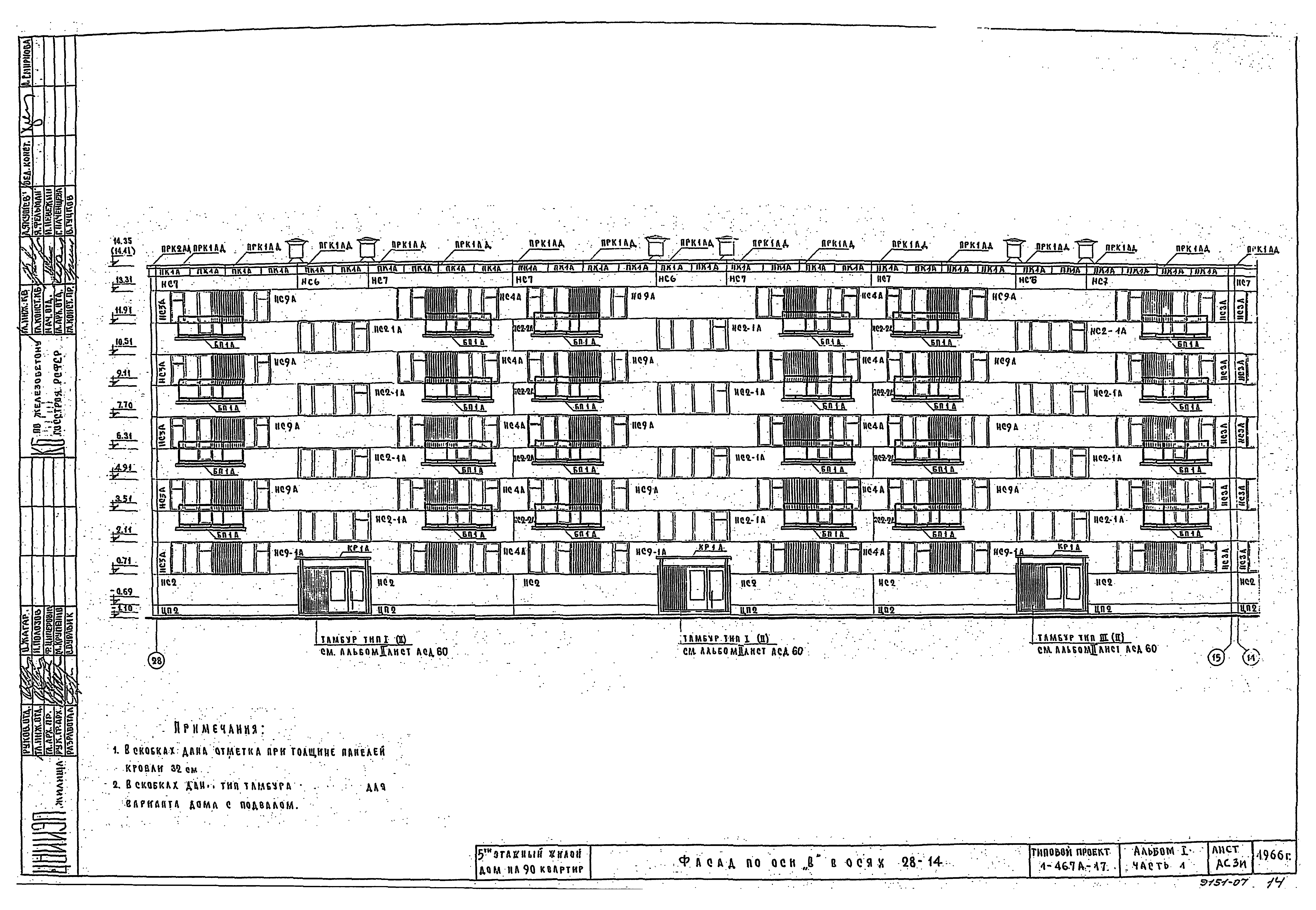

Фасад в осях 28 - 14

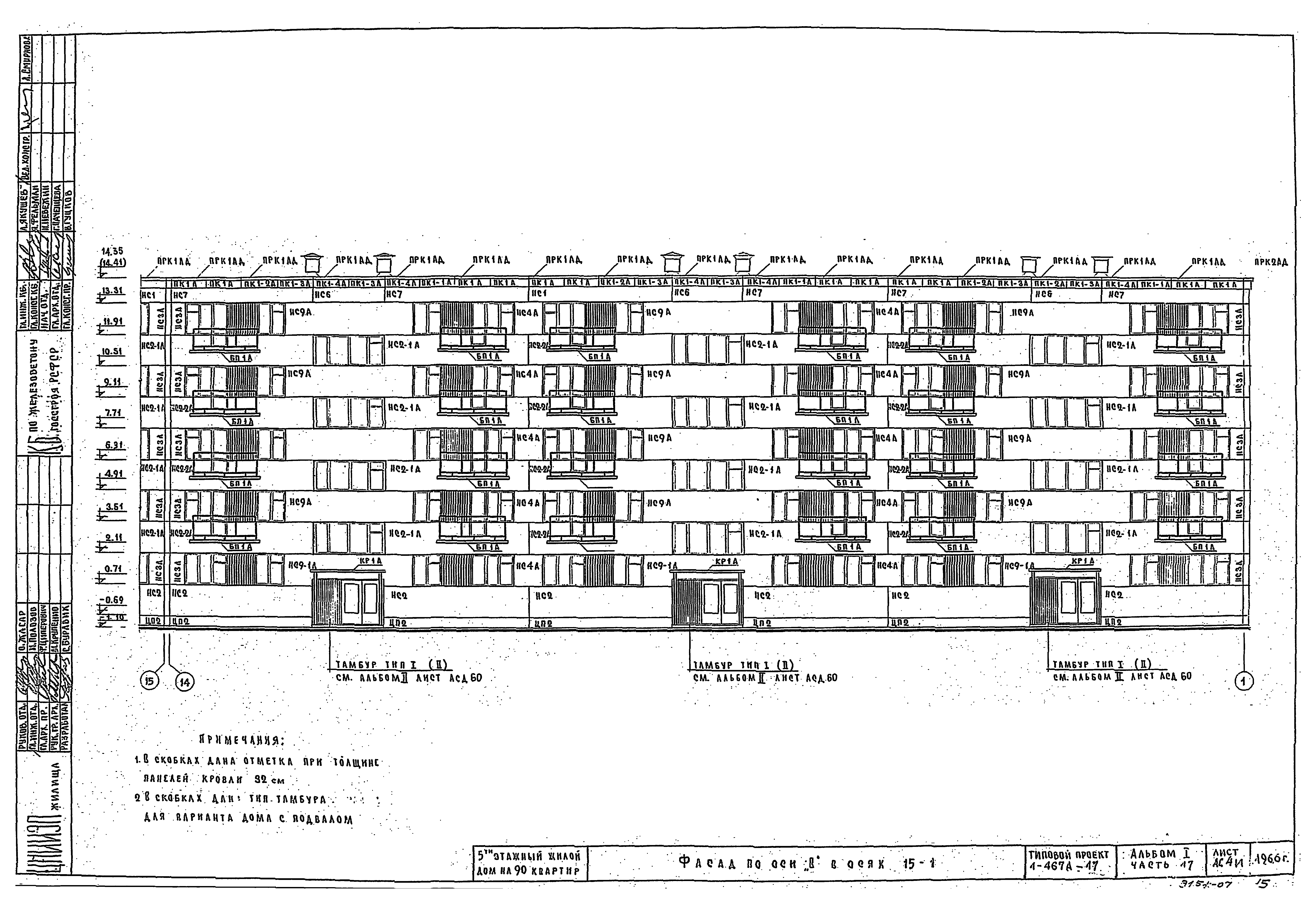

Фасад в осях 14 - 1
Разрез I-I, торцовый фасад

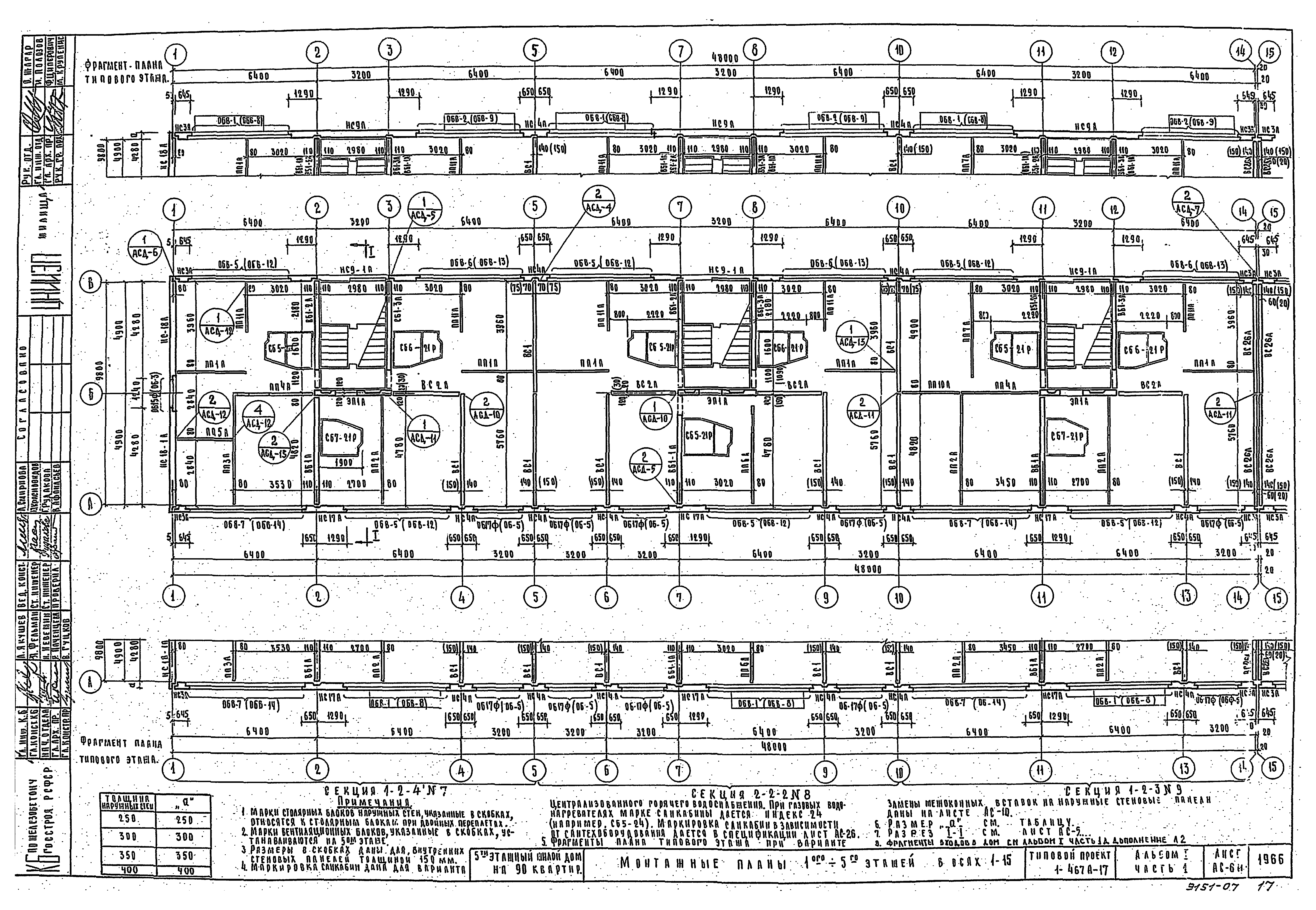

Монтажные планы 1-го - 5-го этажей в осях 1 - 15

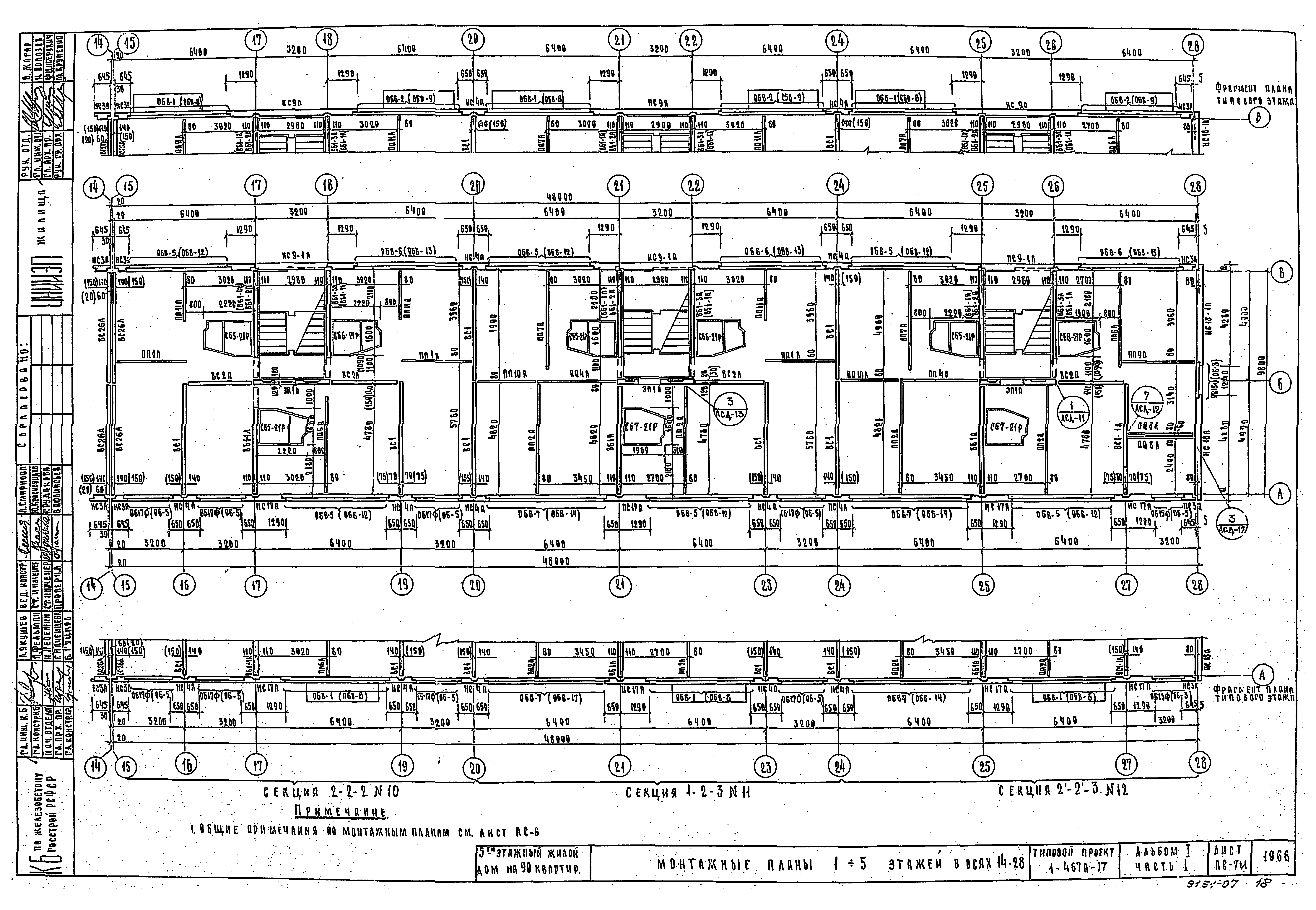

Монтажные планы 1-го - 5-го этажей в осях 14 - 28

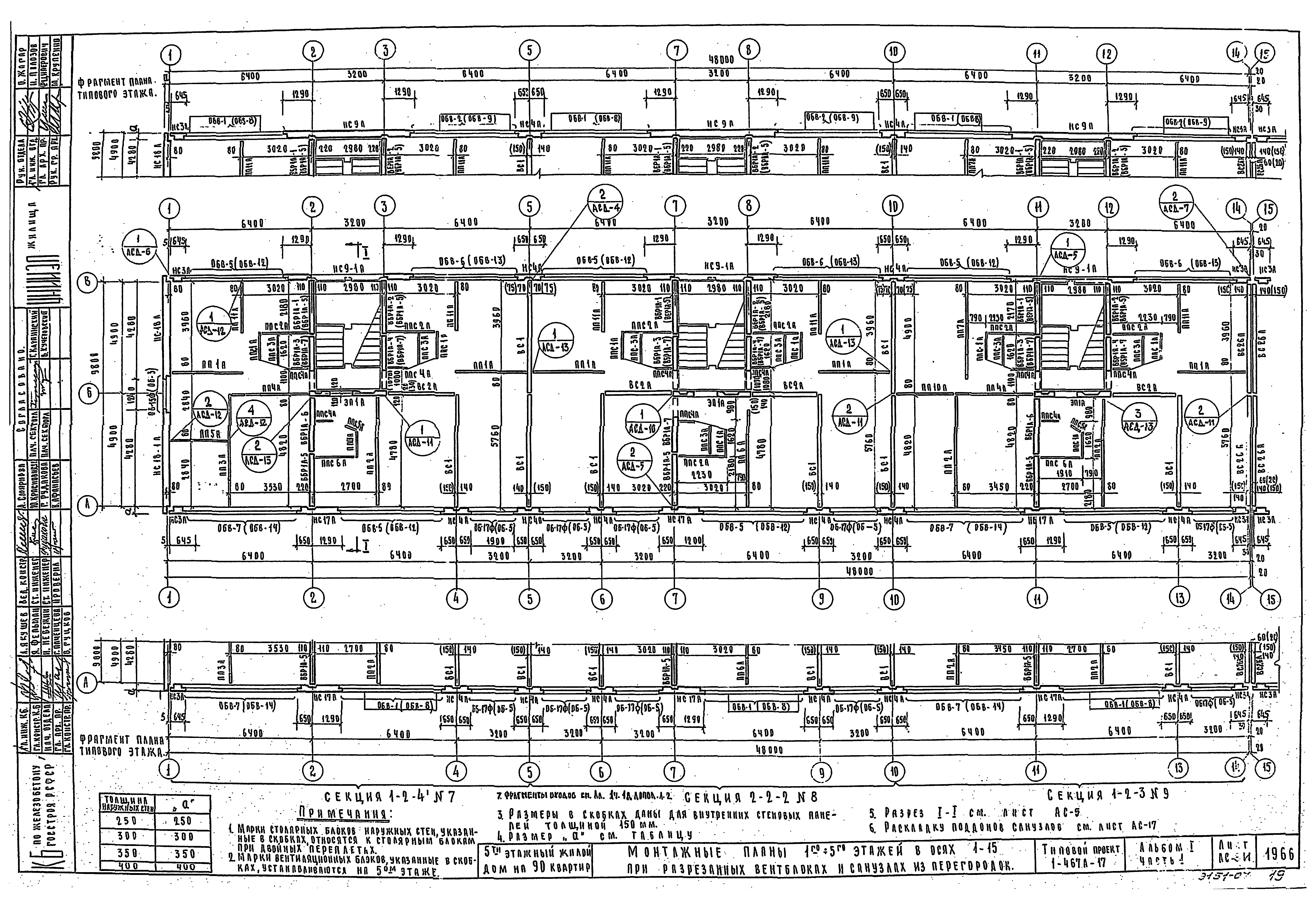

Монтажные планы 1-го - 5-го этажей в осях 1 - 15 при разрезанных вентблоках и санузлах из перегородок

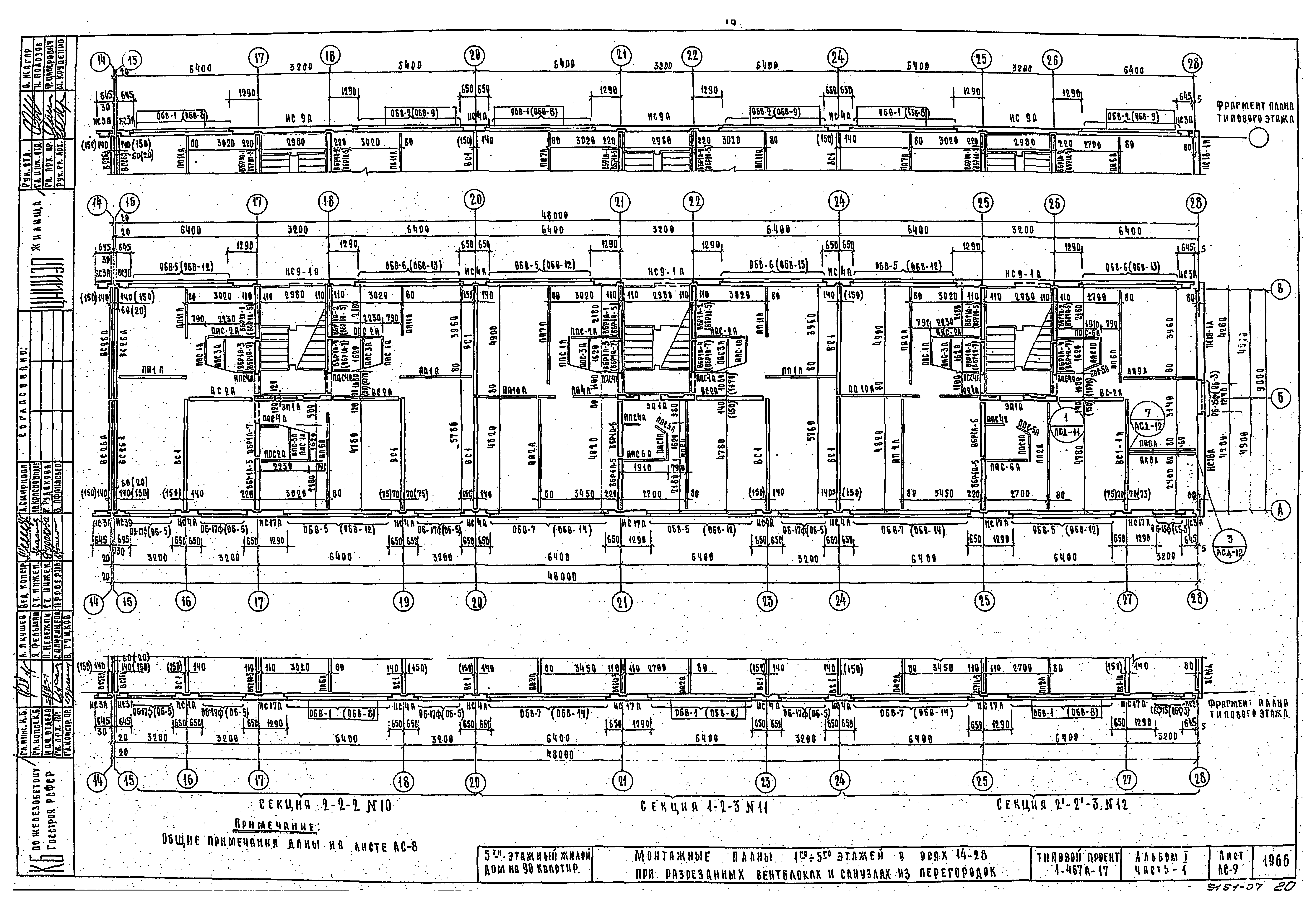

Монтажные планы 1-го - 5-го этажей в осях 14 - 28 при разрезанных вентблоках и санузлах из перегородок

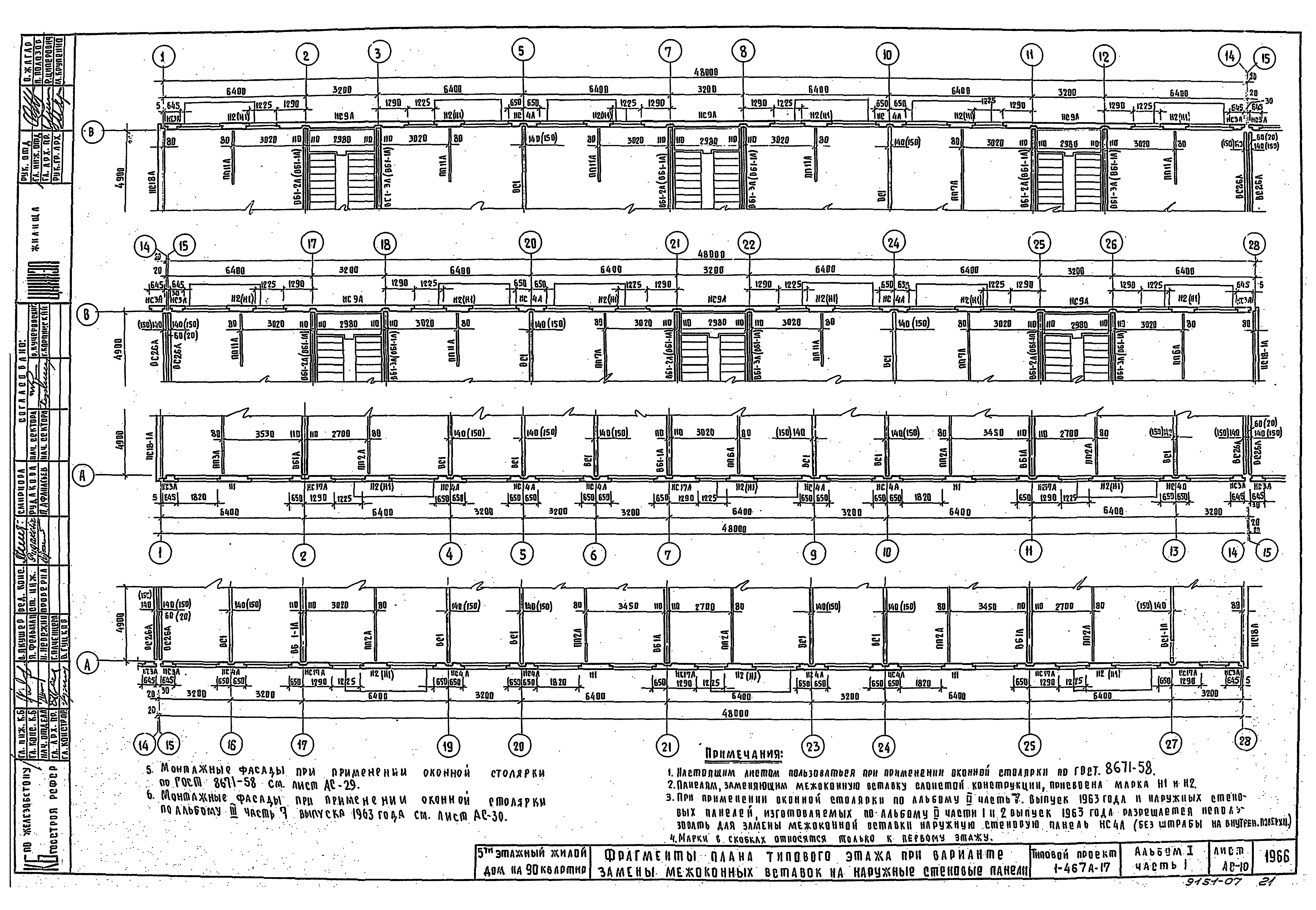

Фрагменты плана типового этажа при варианте замены межоконных вставок на наружные стеновые панели

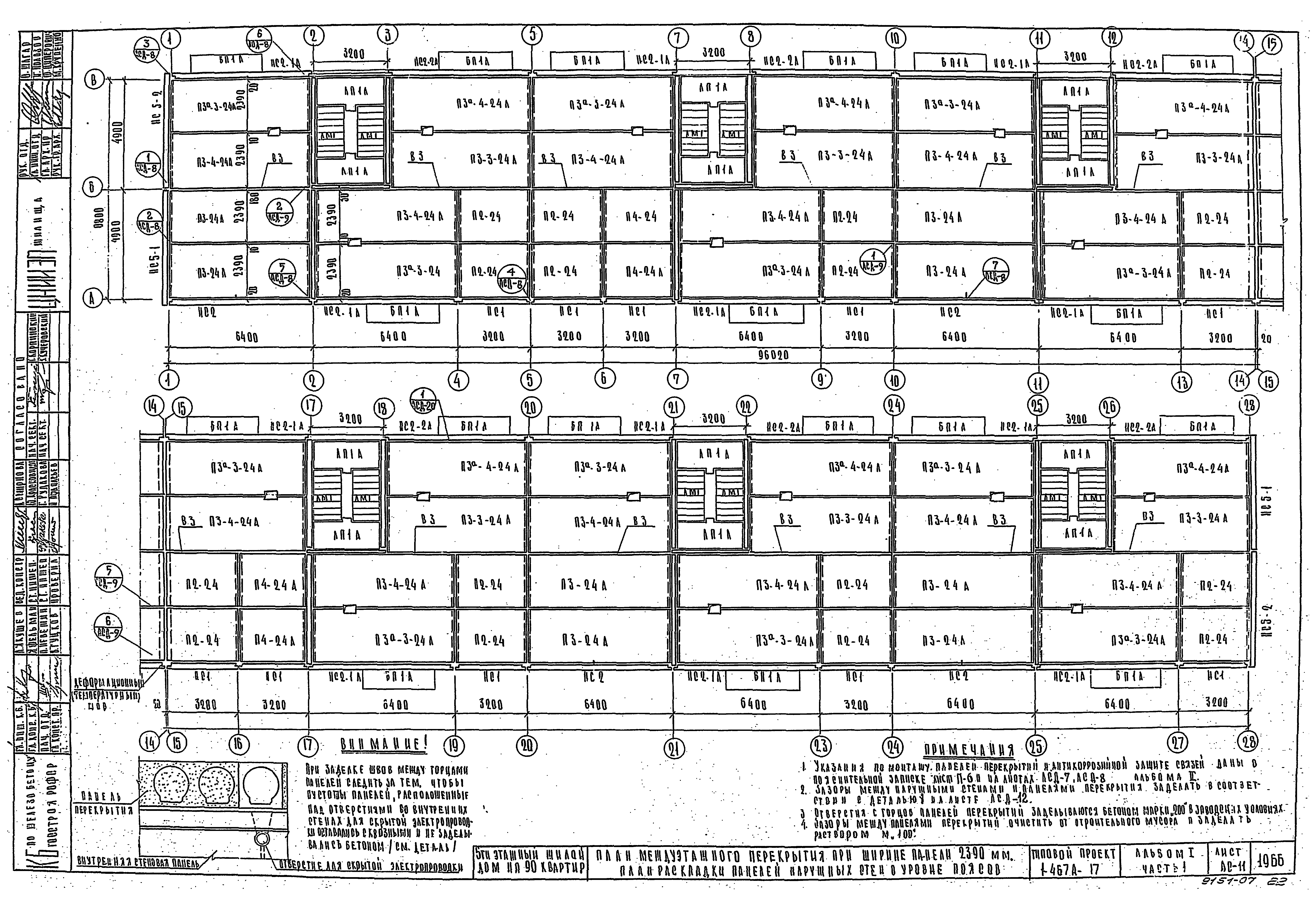

План междуэтажного перекрытия при ширине панели 2390 мм. План раскладки панелей наружных стен в уровне поясов

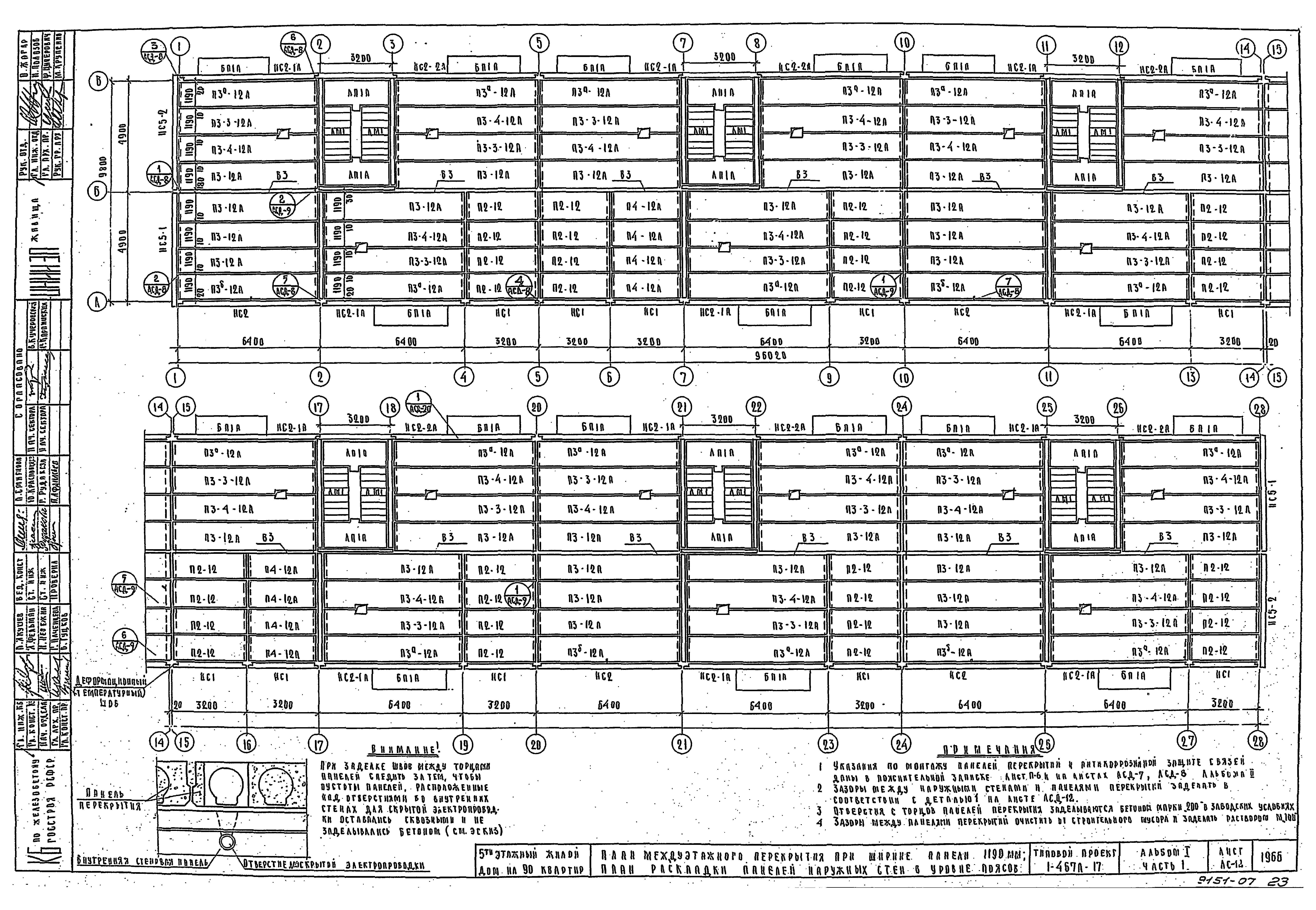

План междуэтажного перекрытия при ширине панели 1190 мм. План раскладки панелей наружных стен в уровне поясов

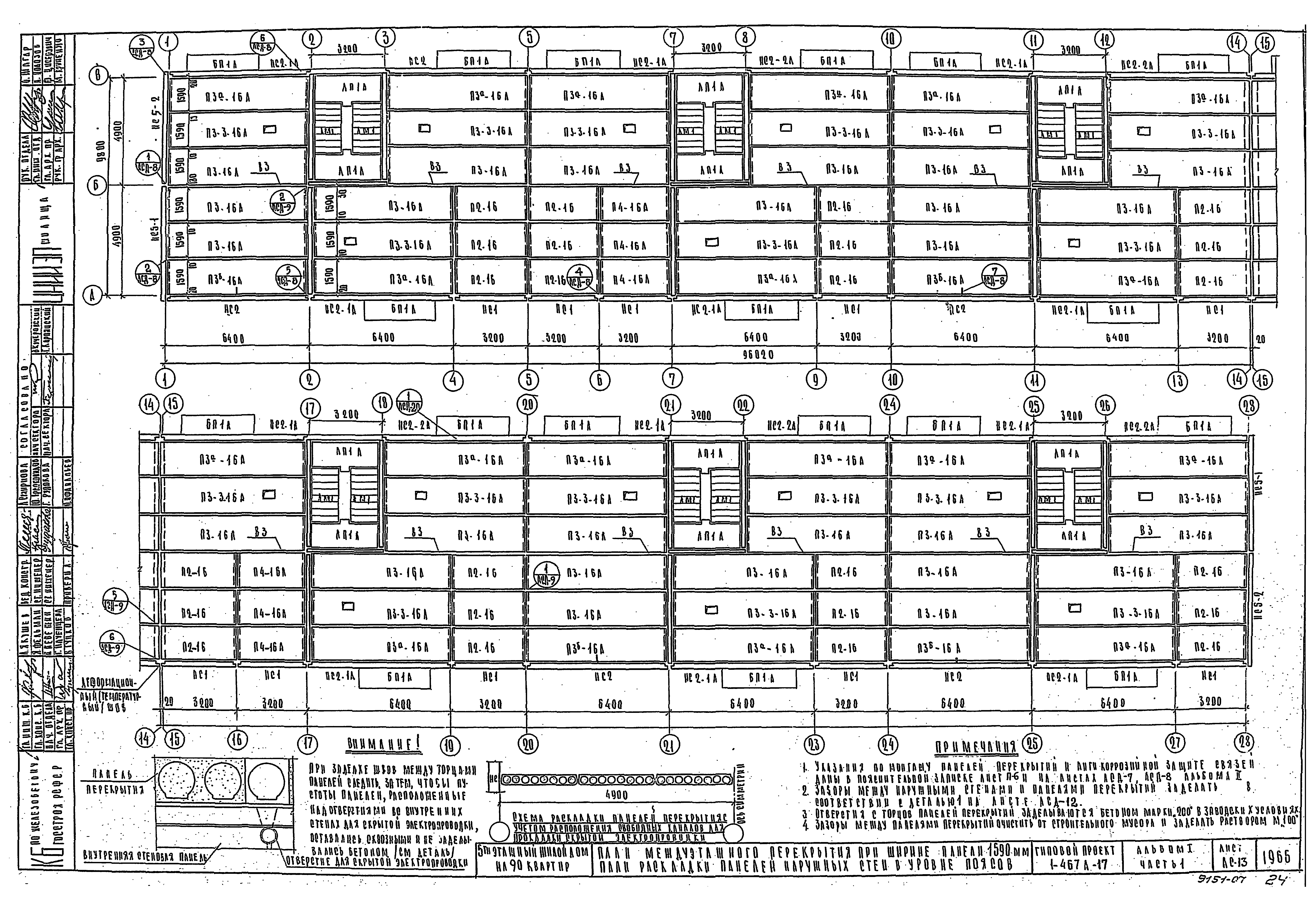

План междуэтажного перекрытия при ширине панели 1590 мм. План раскладки панелей наружных стен в уровне поясов

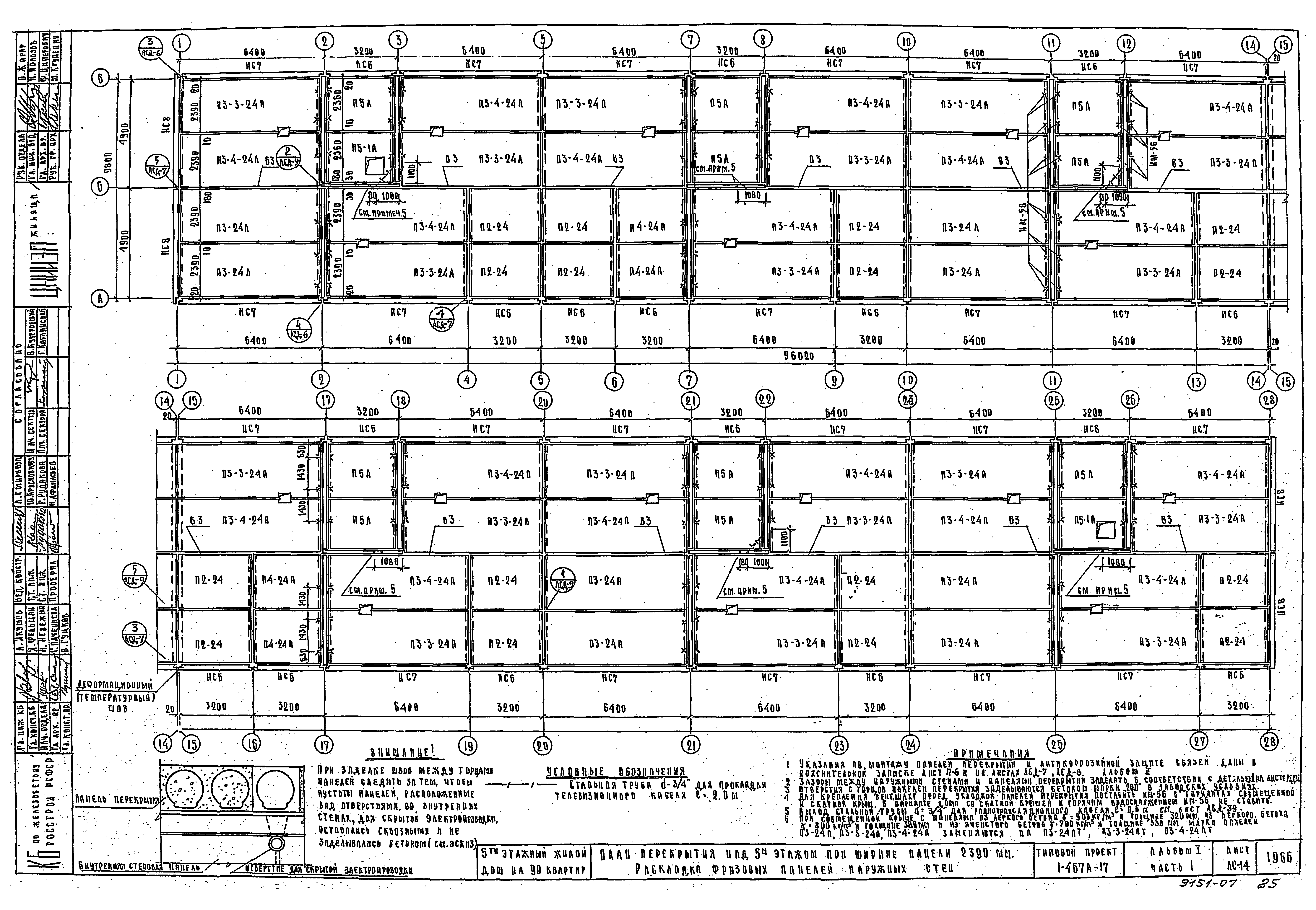

План перекрытия над 5-ым этажом при ширине панели 2390 мм. Раскладка фризовых панелей наружных стен

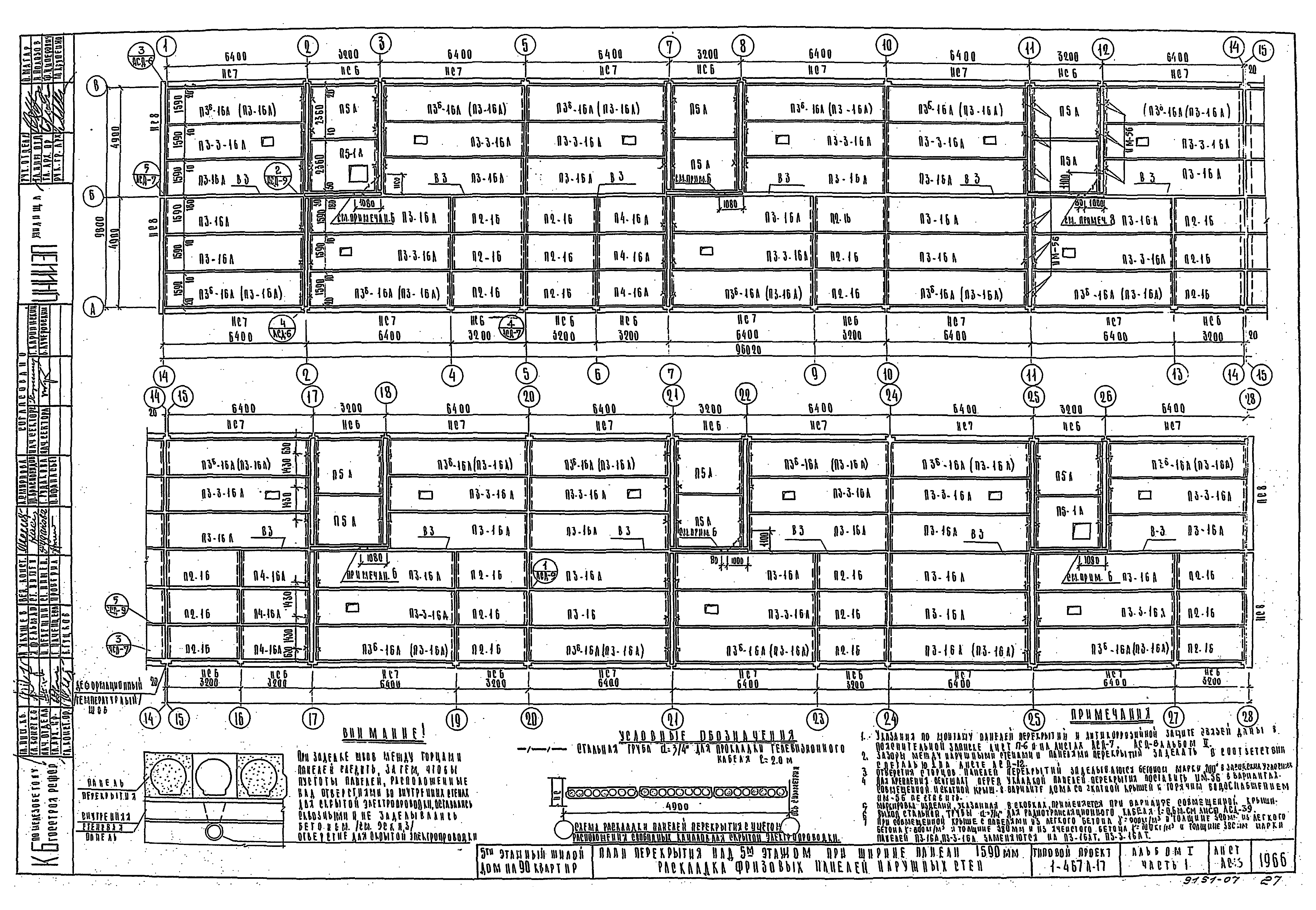

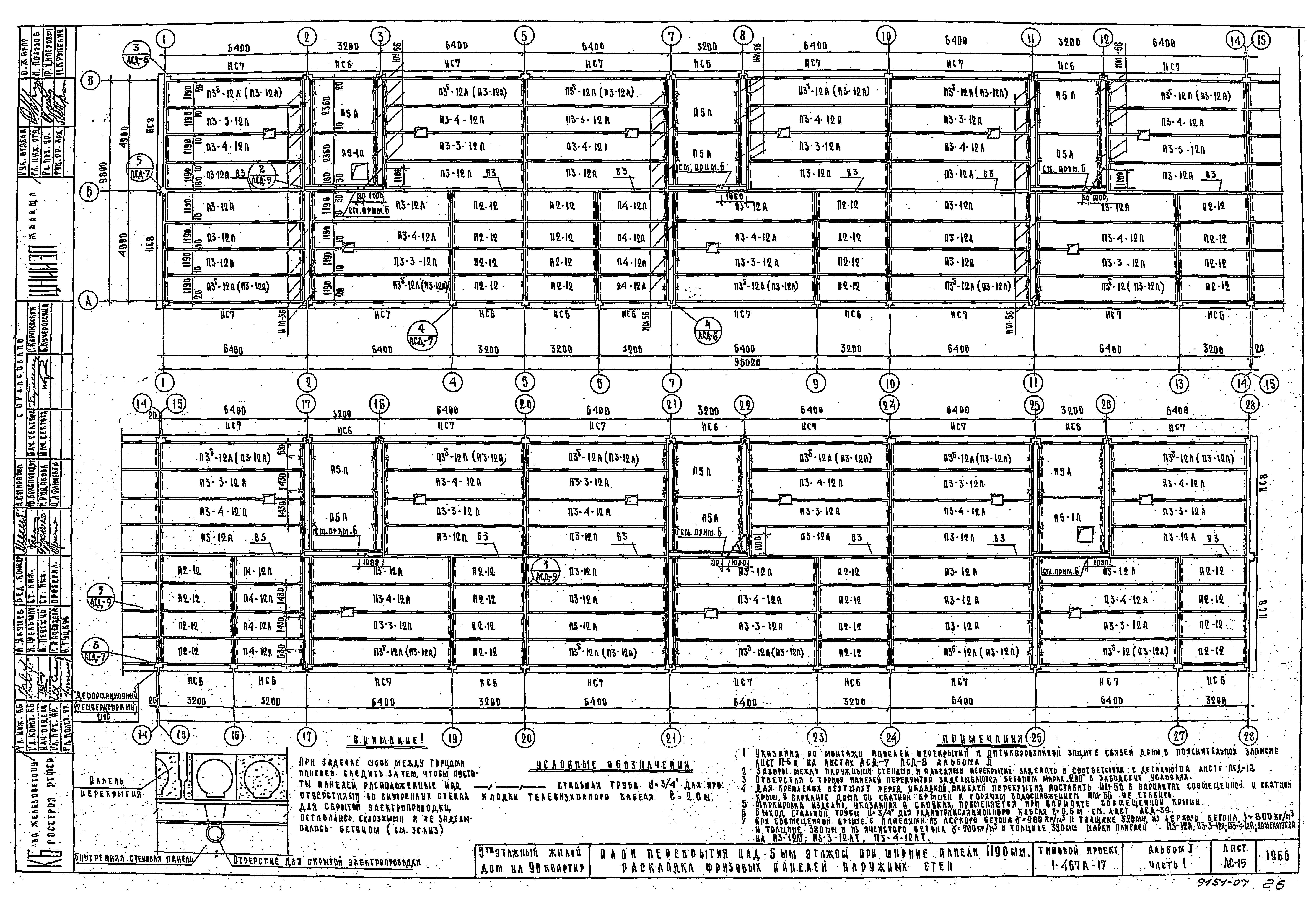

План перекрытия над 5-ым этажом при ширине панели 1190 мм. Раскладка фризовых панелей наружных стен
План перекрытия над 5-ым этажом при ширине панели 1590 мм. Раскладка фризовых панелей наружных стен

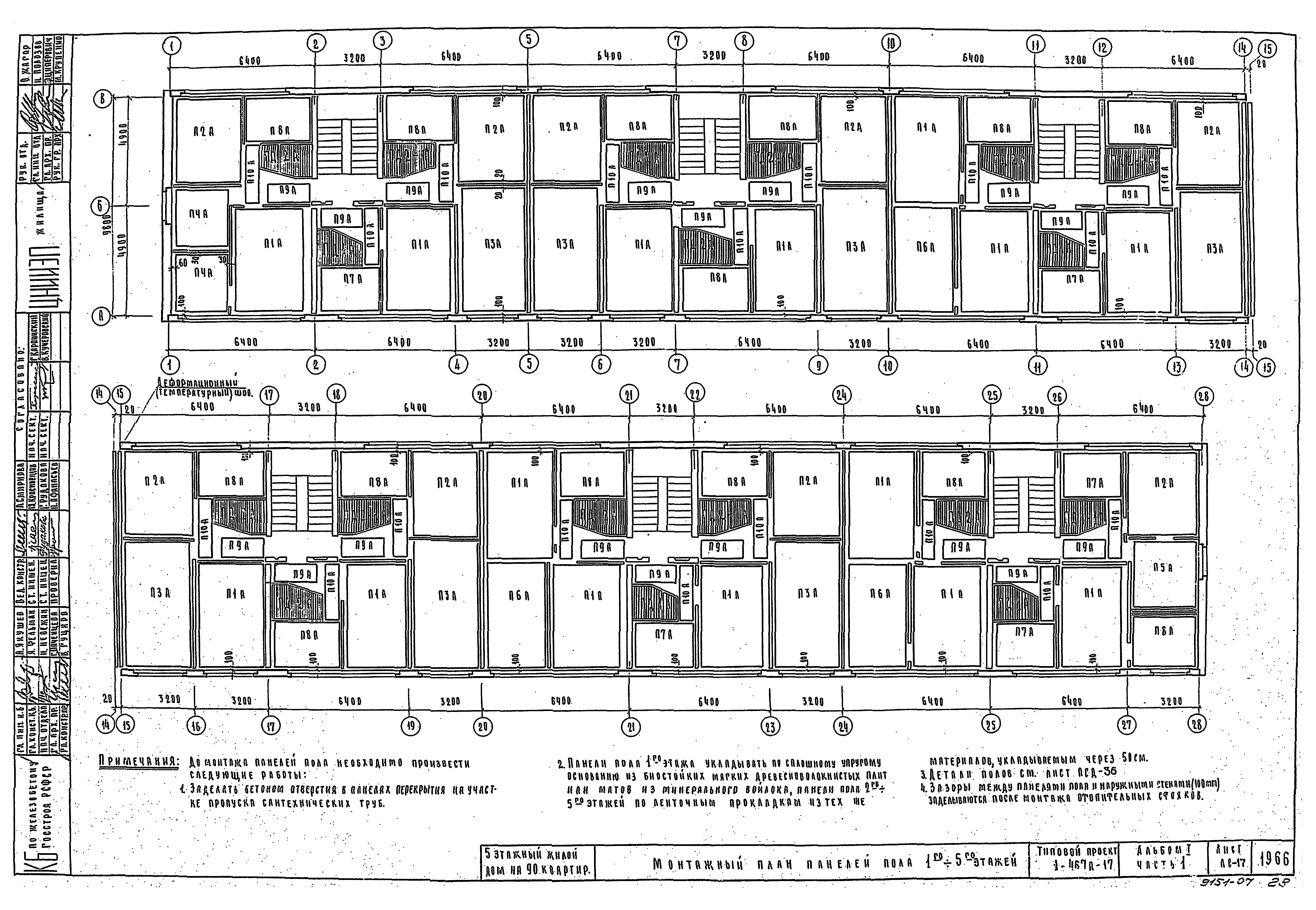

Монтажный план панелей пола 1 - 5 этажей

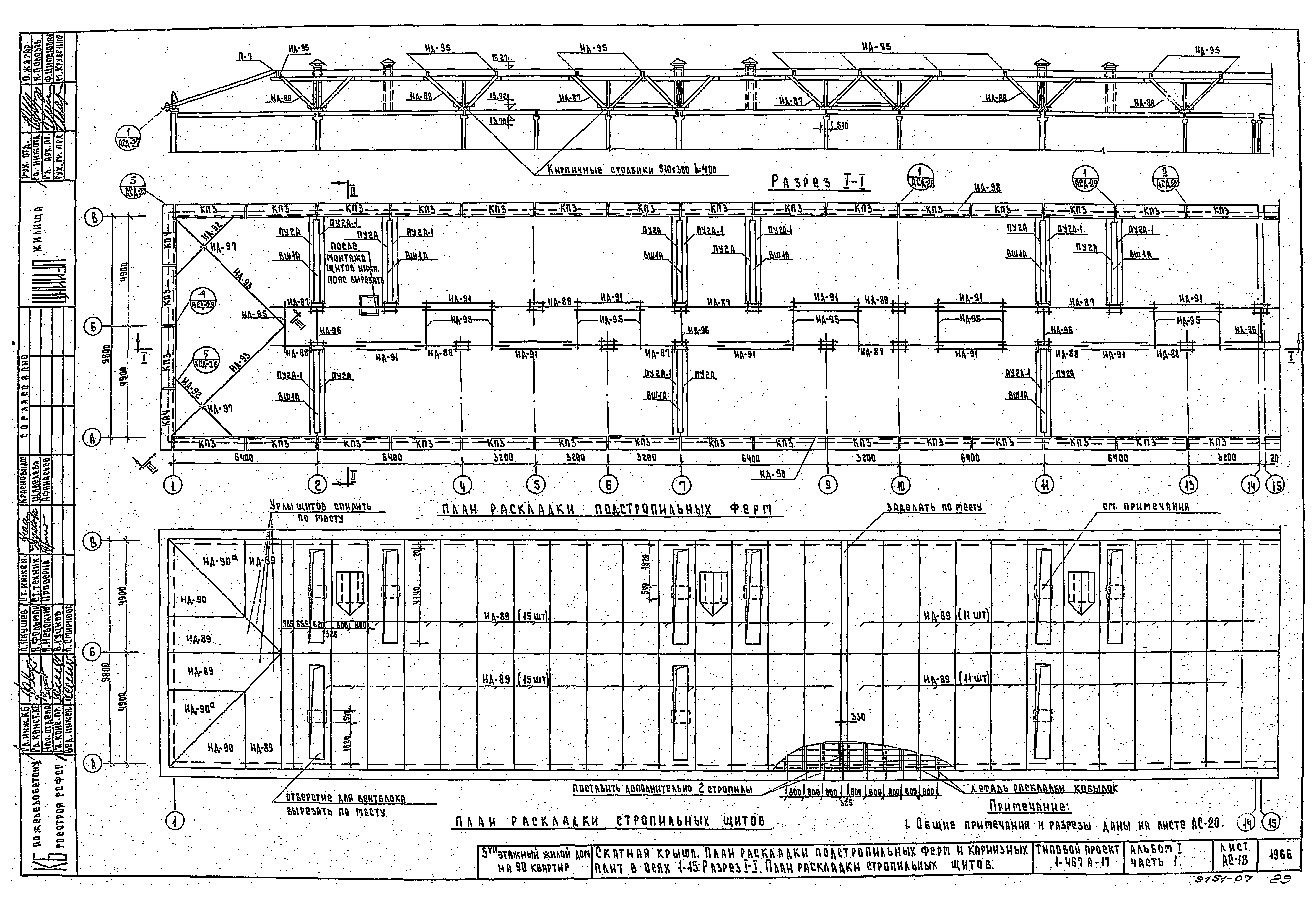

Скатная крыша. План раскладки подстропильных ферм и карнизных плит в осях 1 - 15. Разрез I-I. План раскладки стропильных щитов

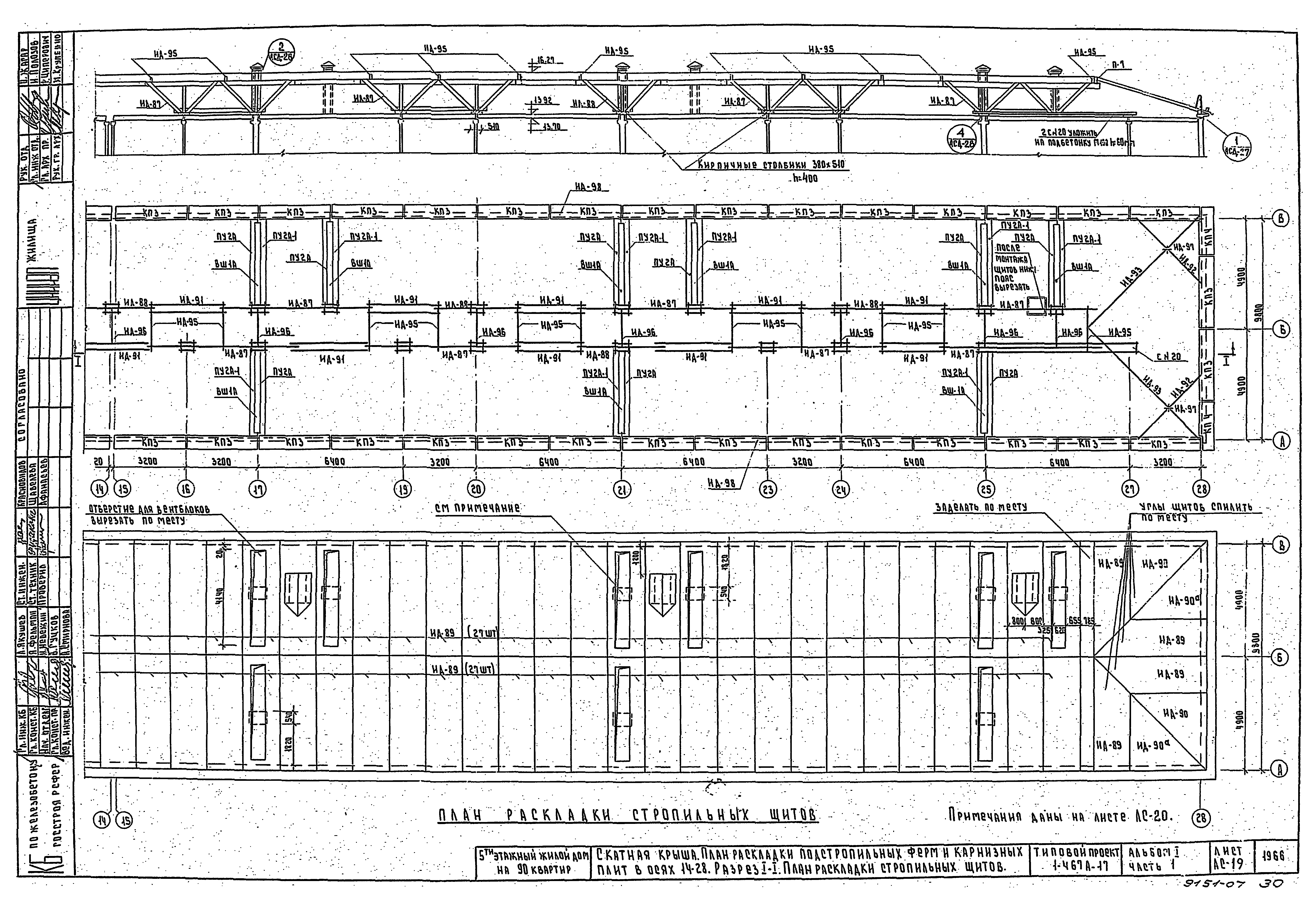

Скатная крыша. План раскладки подстропильных ферм и карнизных плит в осях 14 - 28. Разрез I-I. План раскладки стропильных щитов

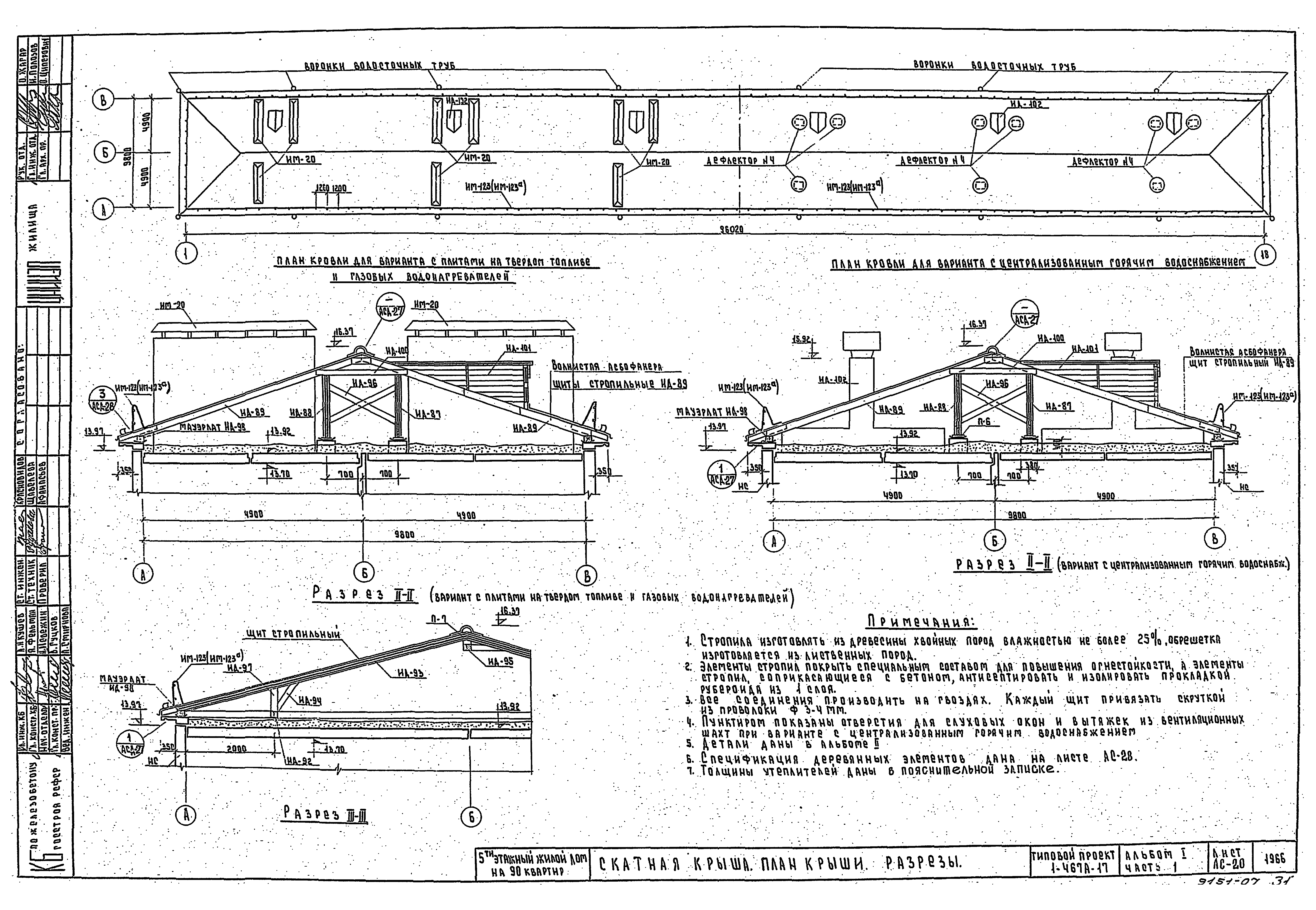

Скатная крыша. План крыши. Разрезы

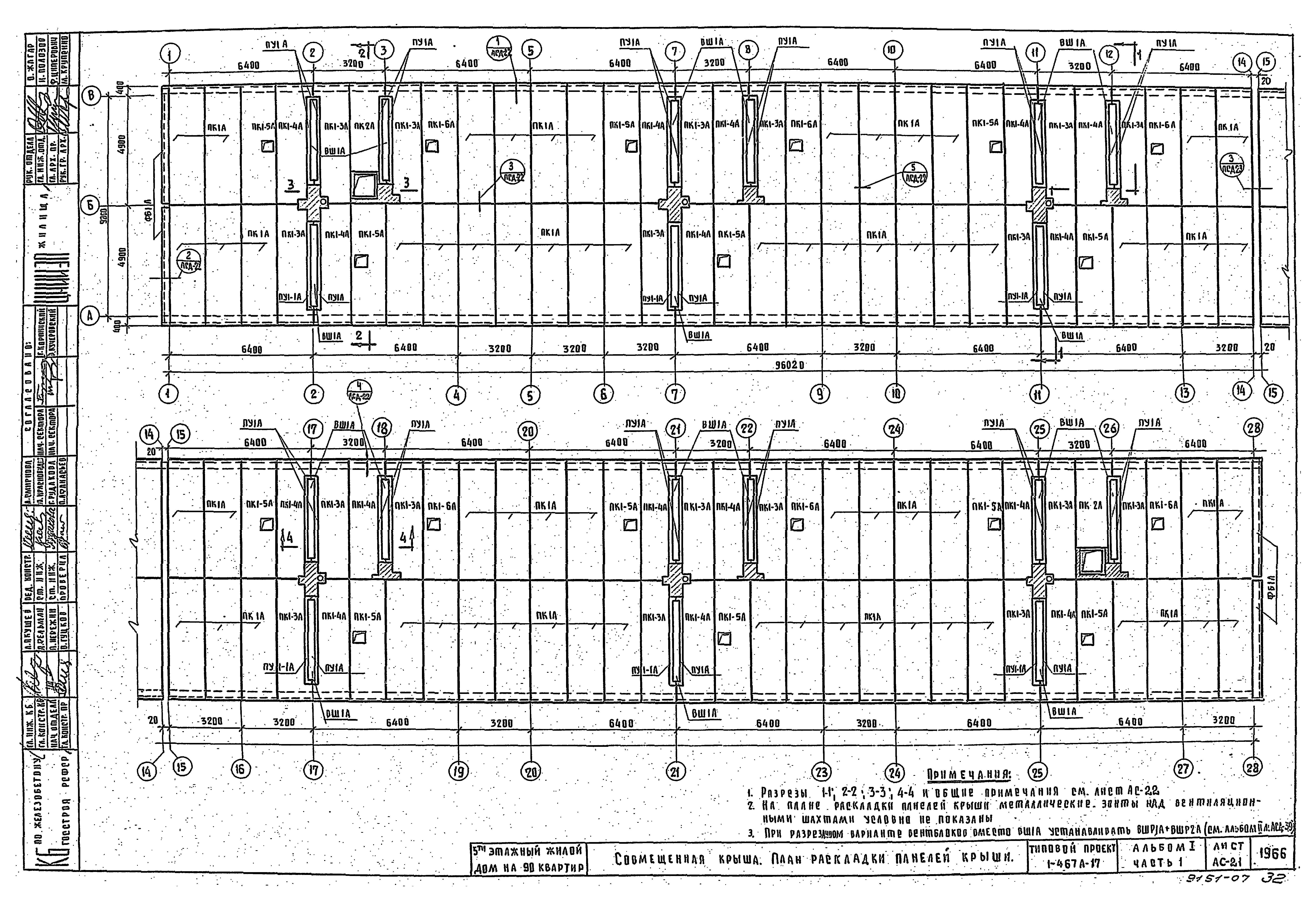

Совмещенная крыша. План раскладки панелей крыши

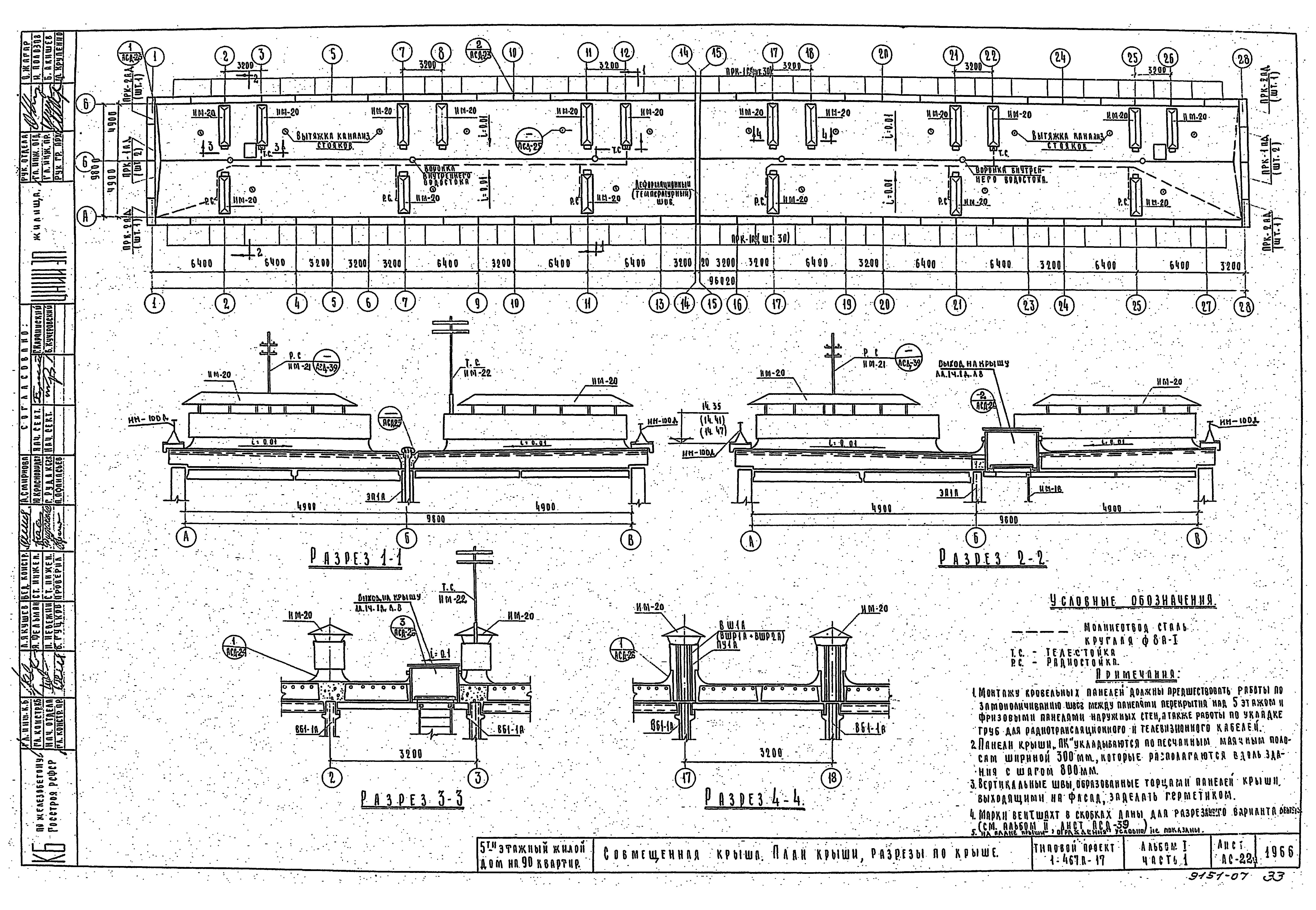

Совмещенная крыша. План крыши. Разрезы по крыше

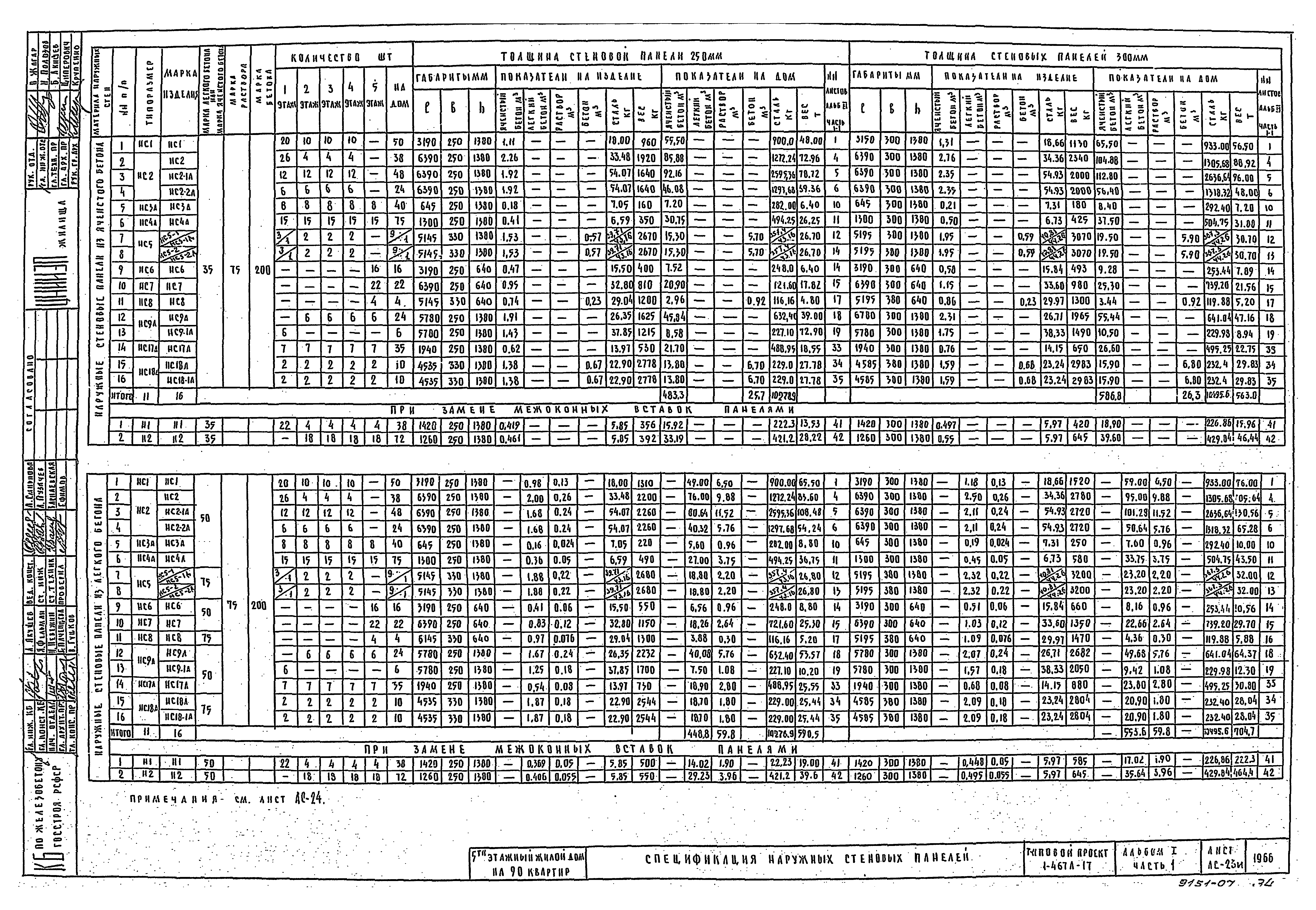

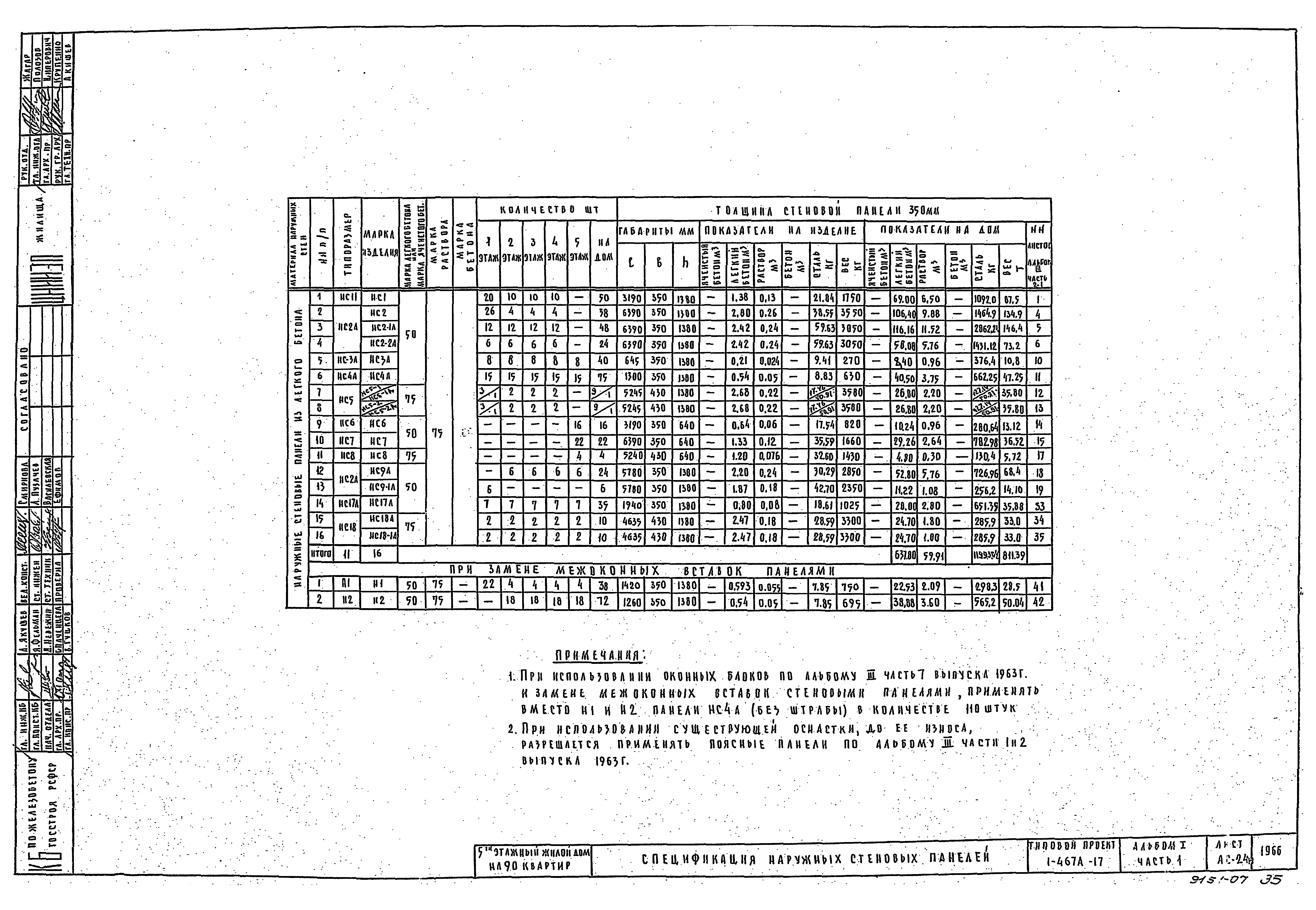

Спецификация наружных стеновых панелей

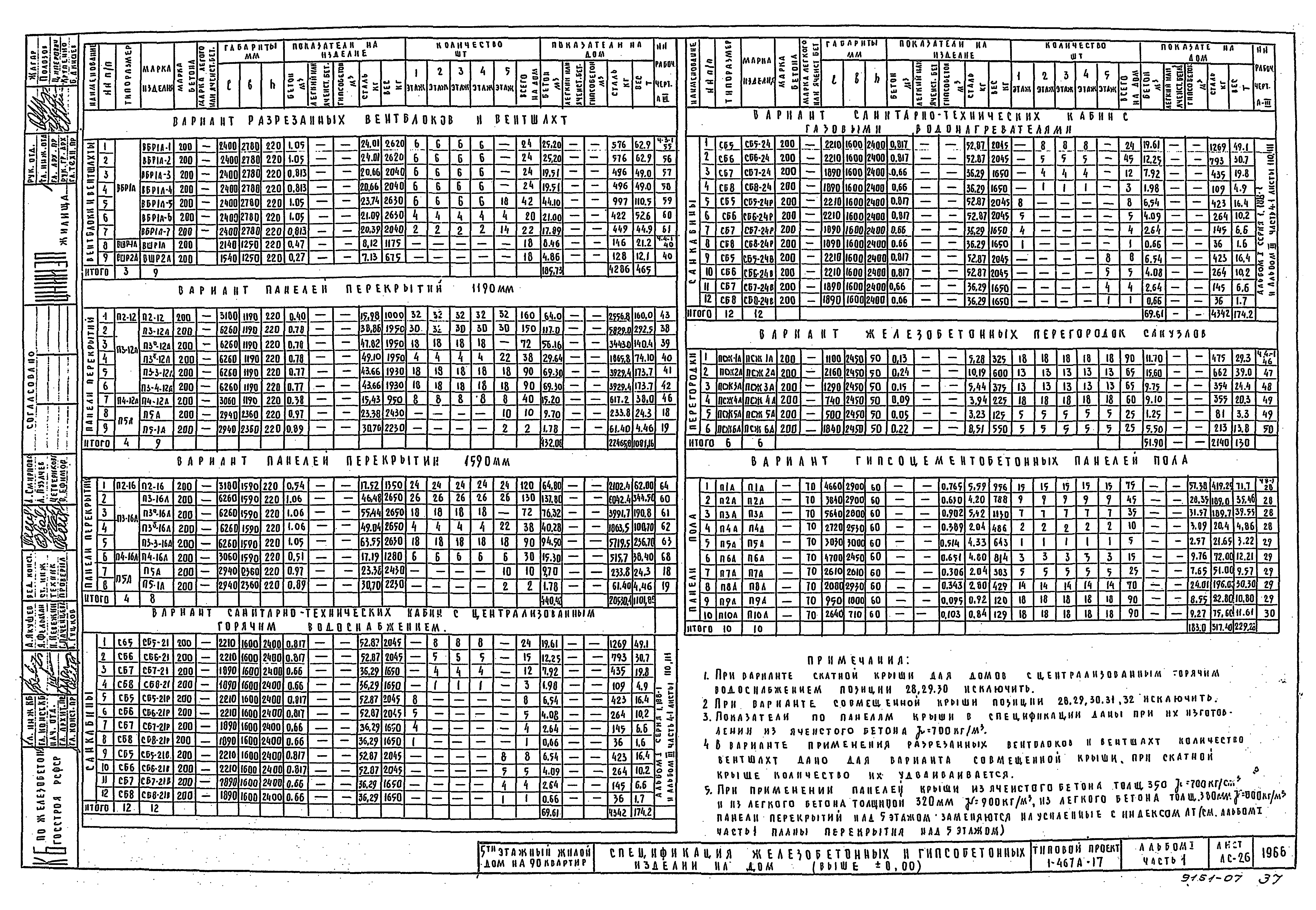

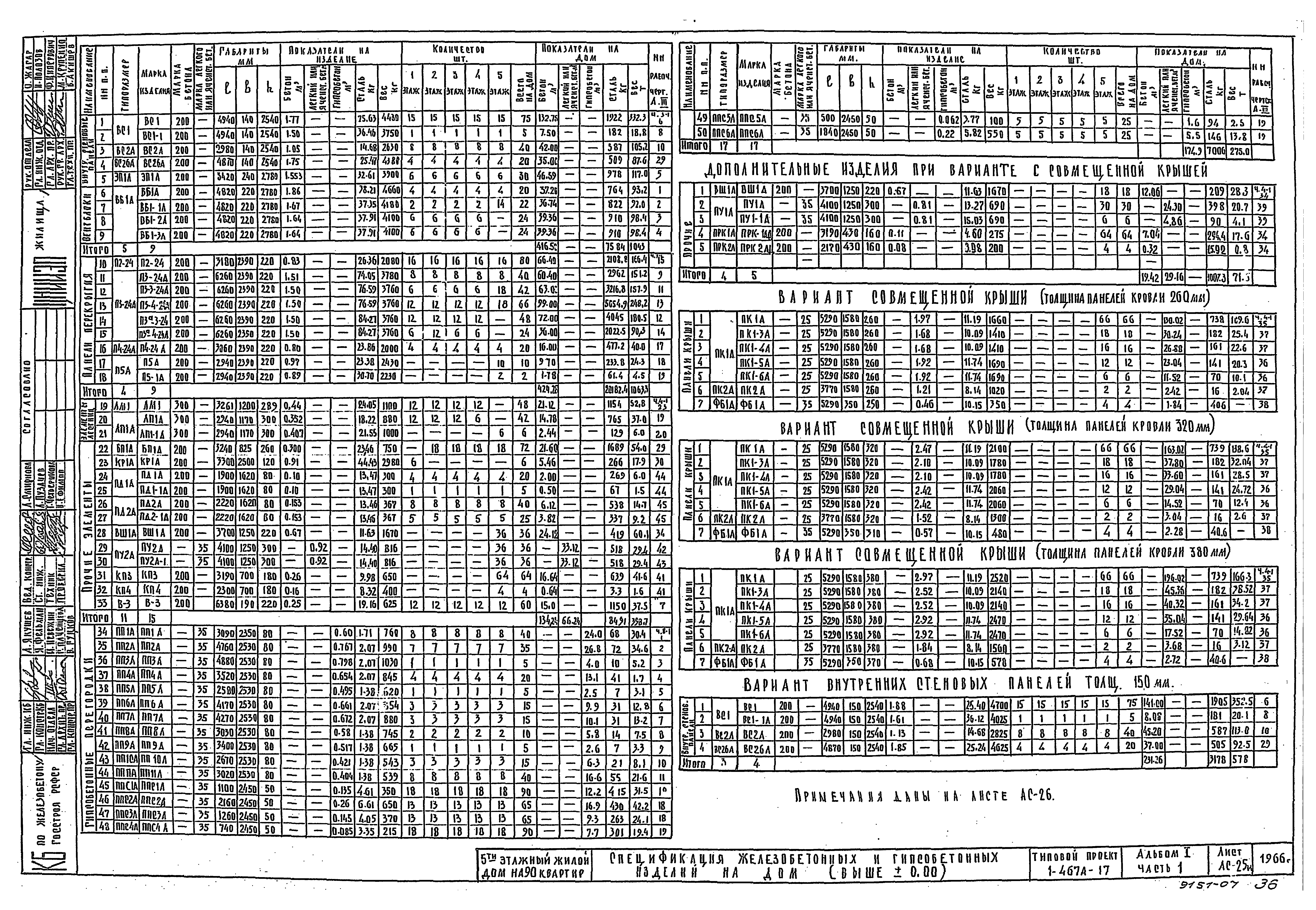

Спецификация железобетонных и гипсобетонных изделий на дом (выше отм. 0.00)

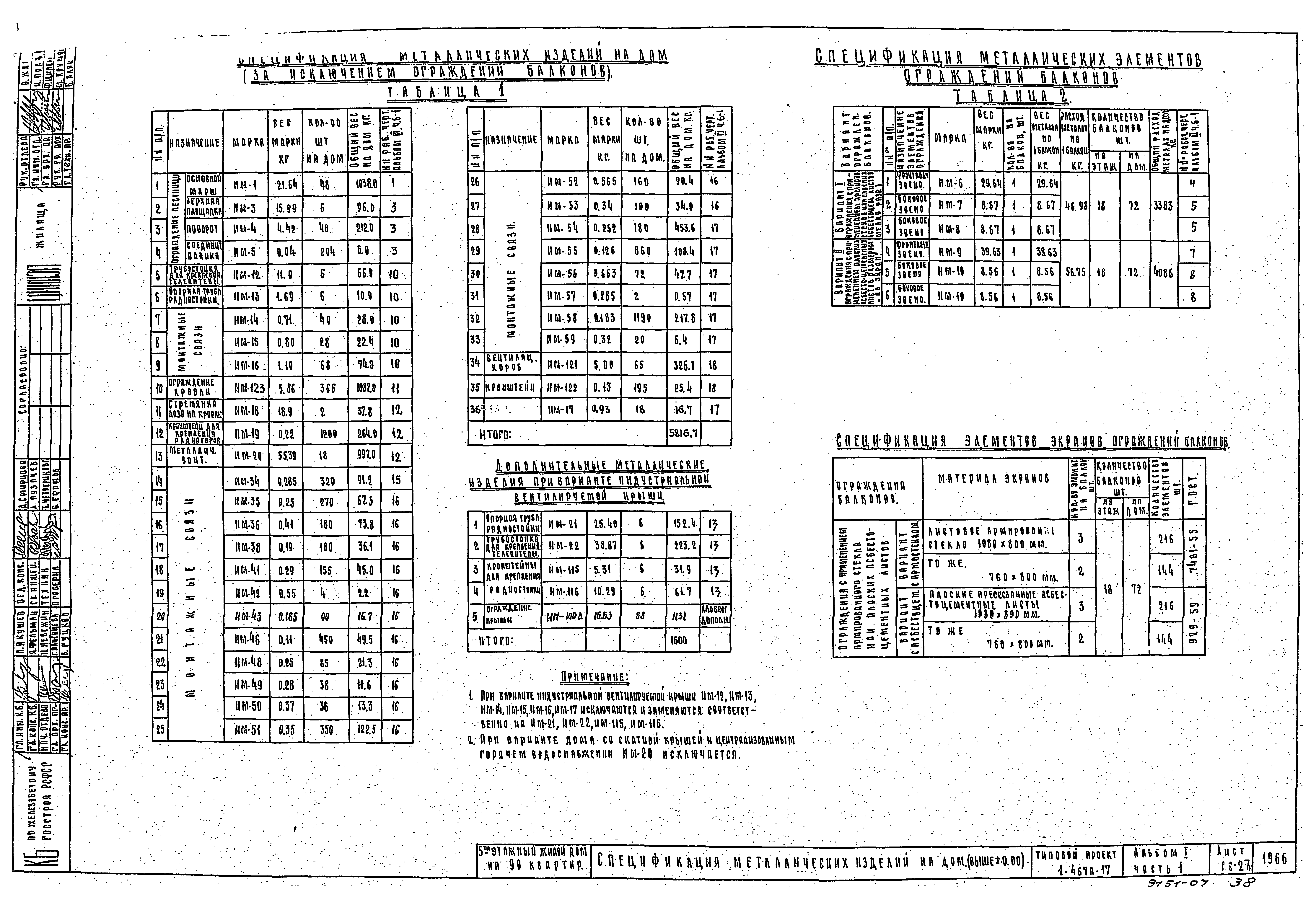

Спецификация металлических изделий

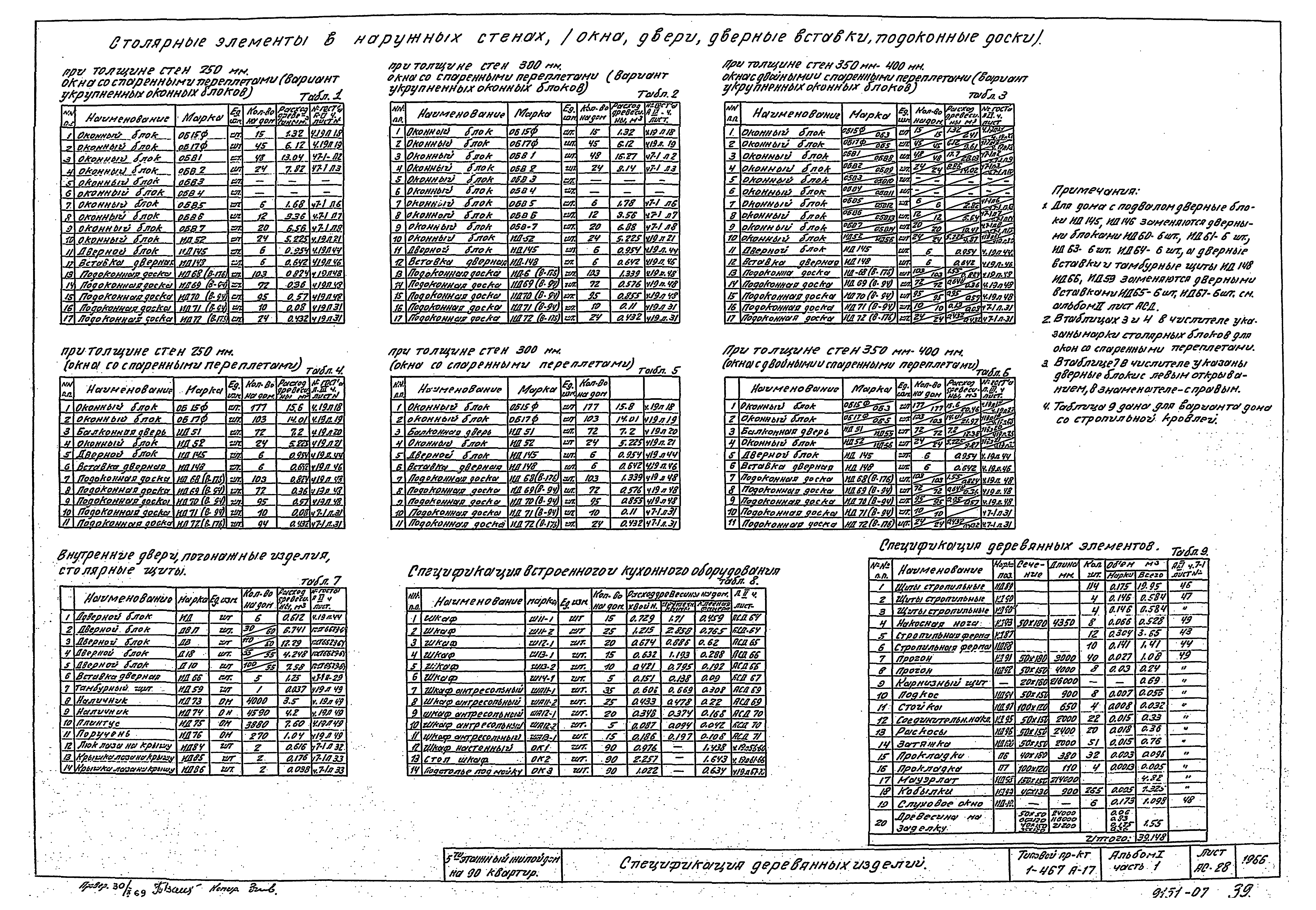

Спецификация деревянных изделий

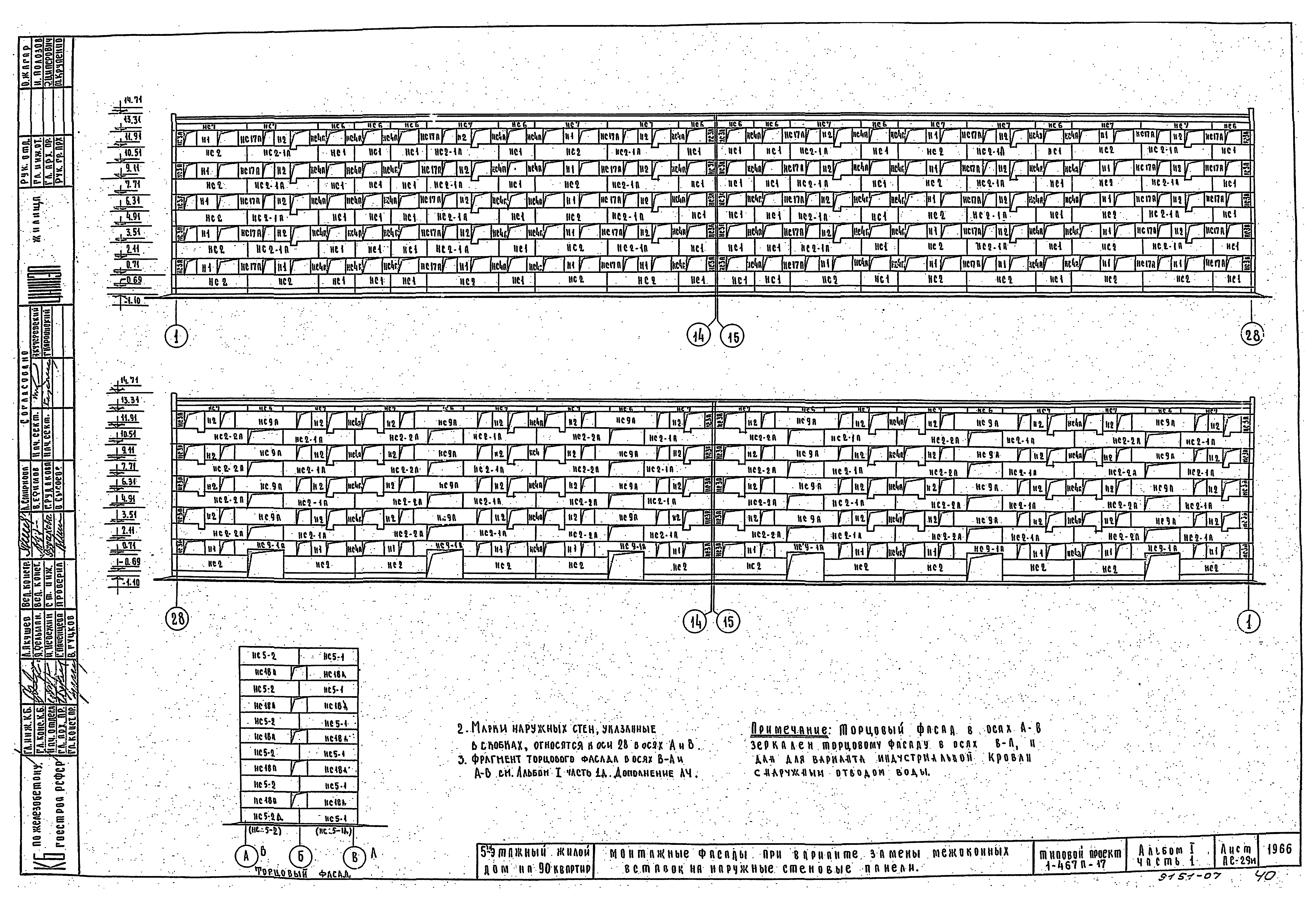

Монтажные фасады при варианте замены межоконных вставок на наружные стеновые панели

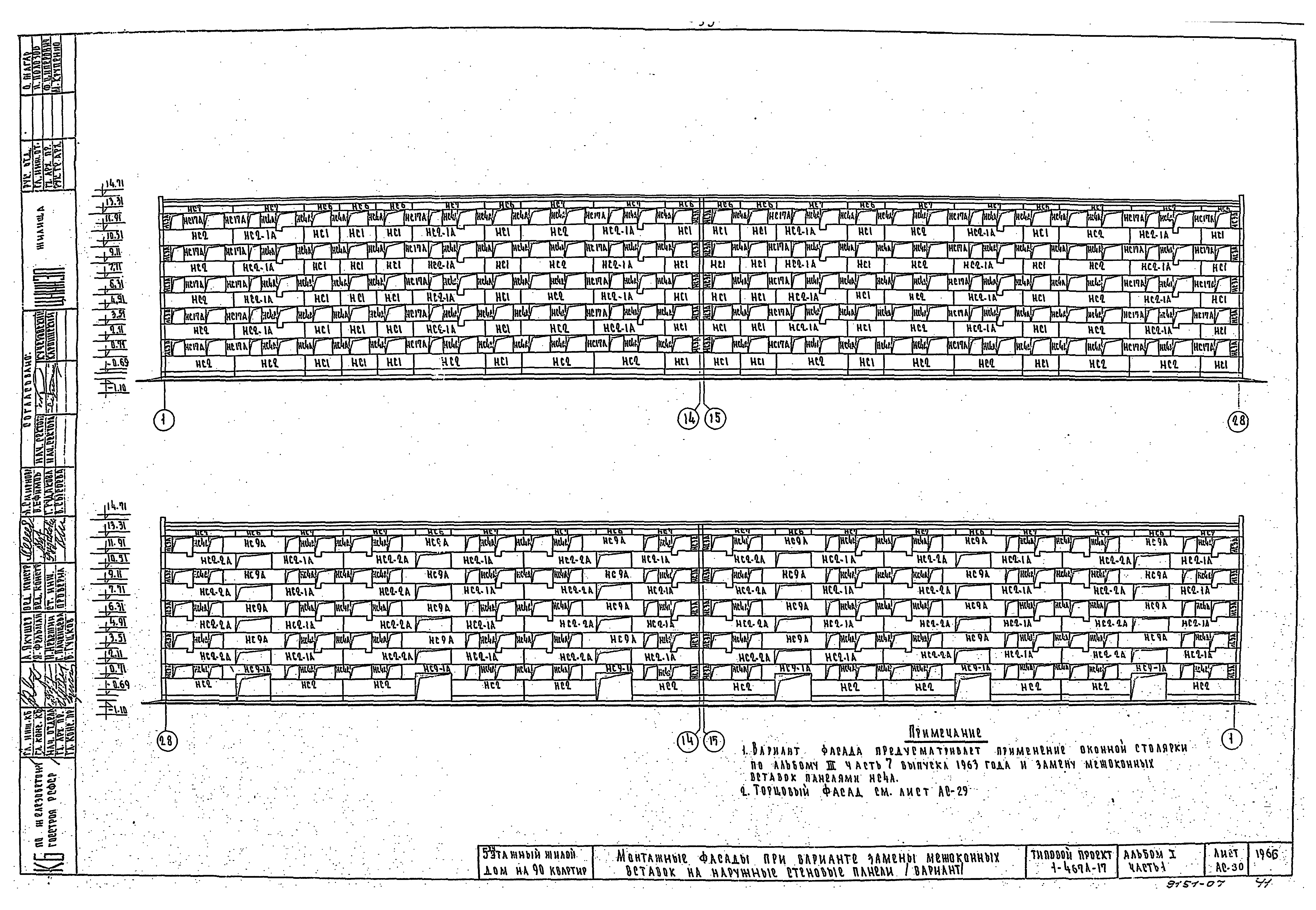

Монтажные фасады при варианте замены межоконных вставок на наружные стеновые панели (вариант)

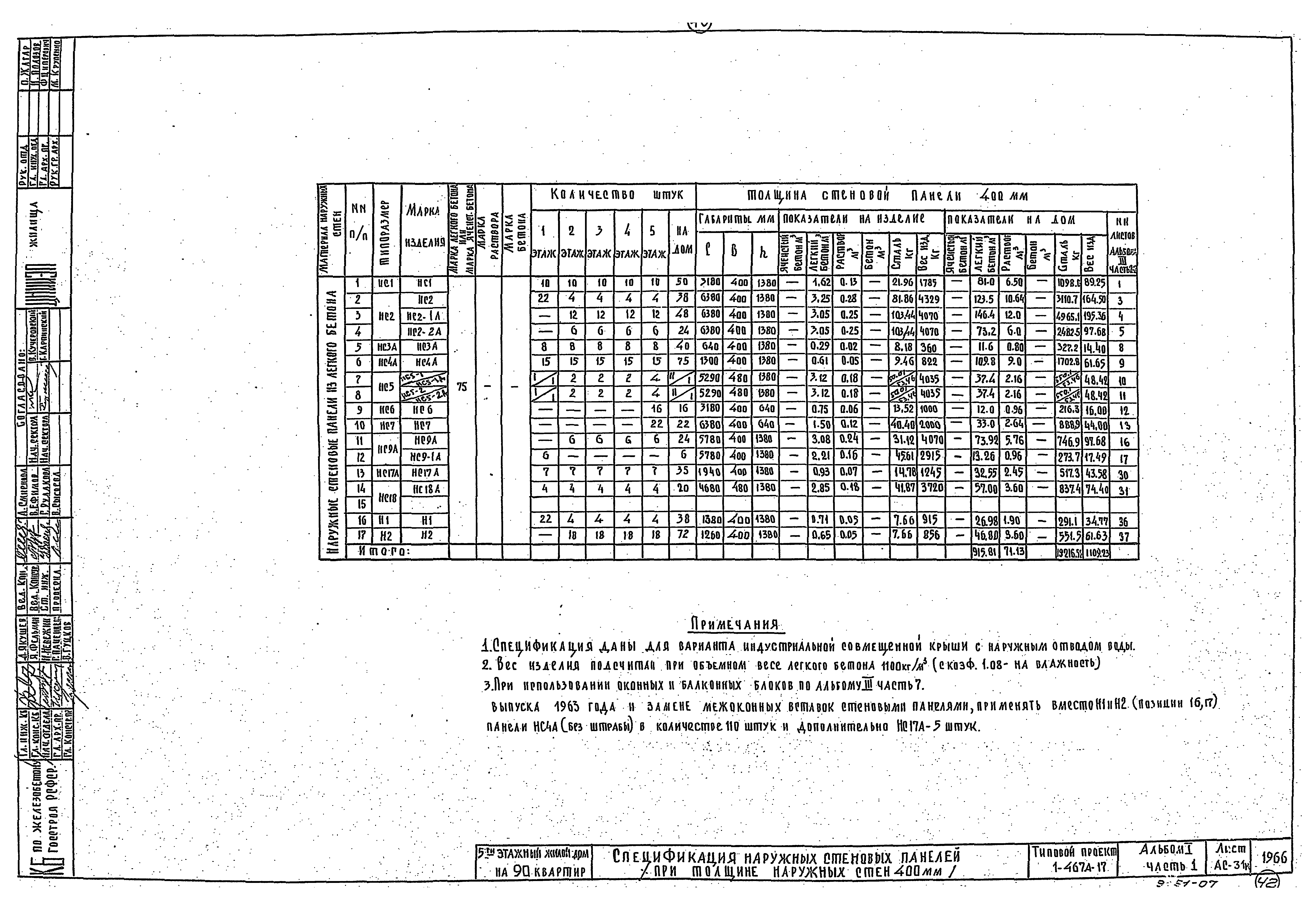

Спецификация наружных стеновых панелей при толщине наружных стен 400 мм
Разработан: КБ по железобетону Госстроя РСФСР
ЦНИИЭП жилища
Утверждён:10.02.1966 КБ по железобетону Госстроя РСФСР (4/34)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Жилые здания для строительства в сельской местности Жилые дома панельные Серия 467А
