Скачать Типовой проект 707-2-21с.85 Альбом III. Нестандартизированное оборудование. Системы объемоуказания

Дата актуализации: 10.08.2017

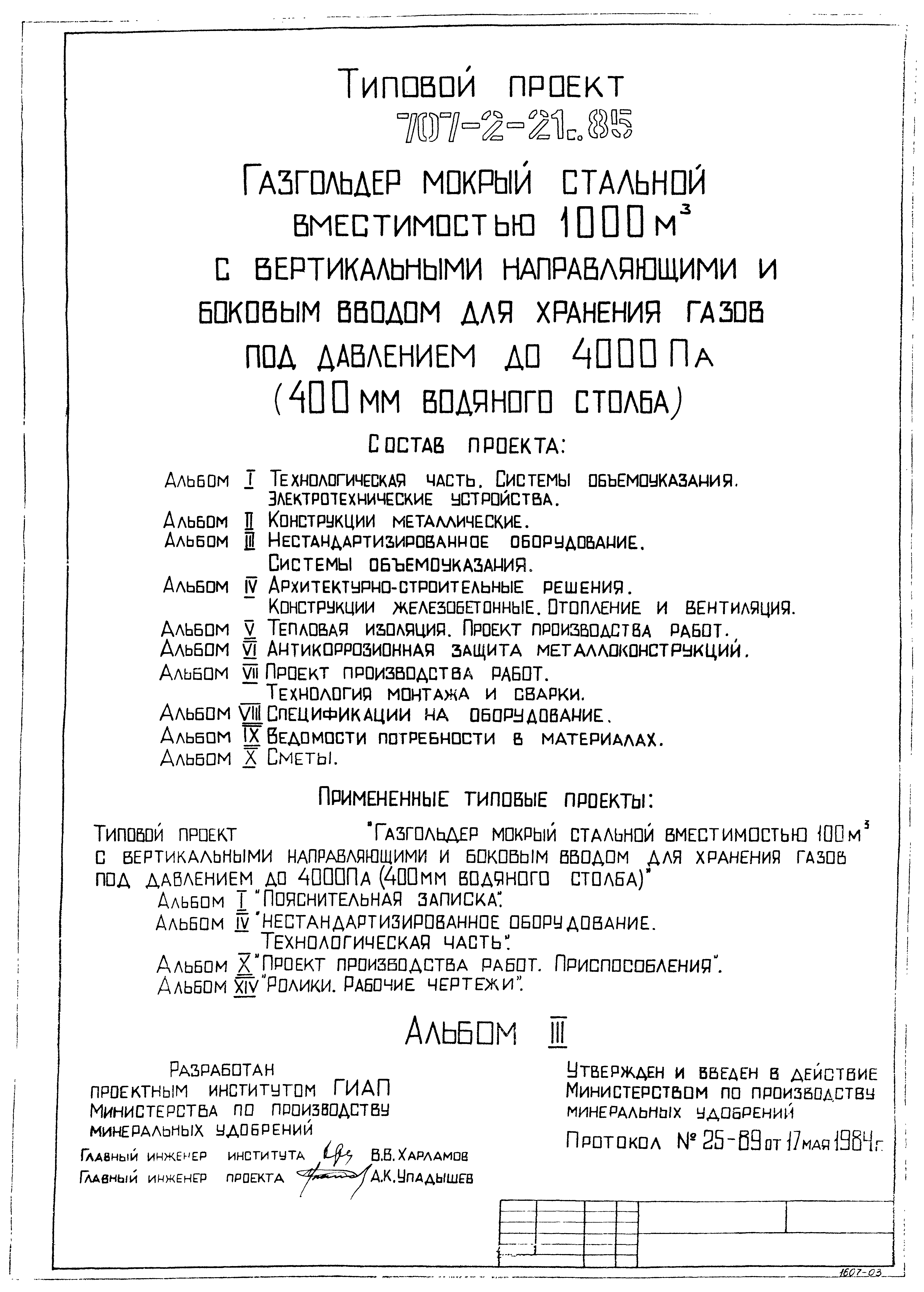

Типовой проект 707-2-21с.85

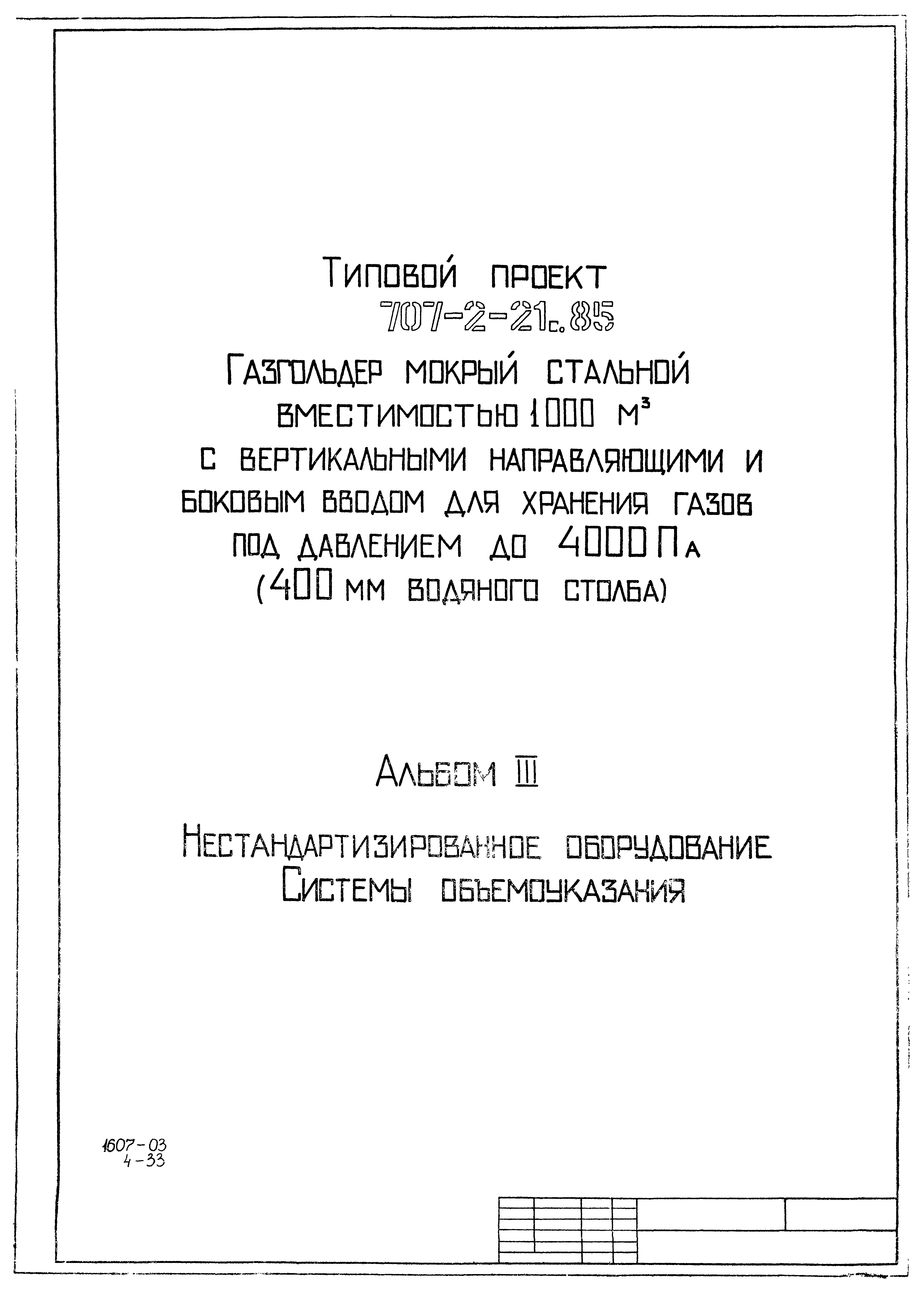

Альбом III. Нестандартизированное оборудование. Системы объемоуказания

Обозначение: Типовой проект 707-2-21с.85
Обозначение англ: 707-2-21с.85
Статус:действует
Название рус.:Альбом III. Нестандартизированное оборудование. Системы объемоуказания
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

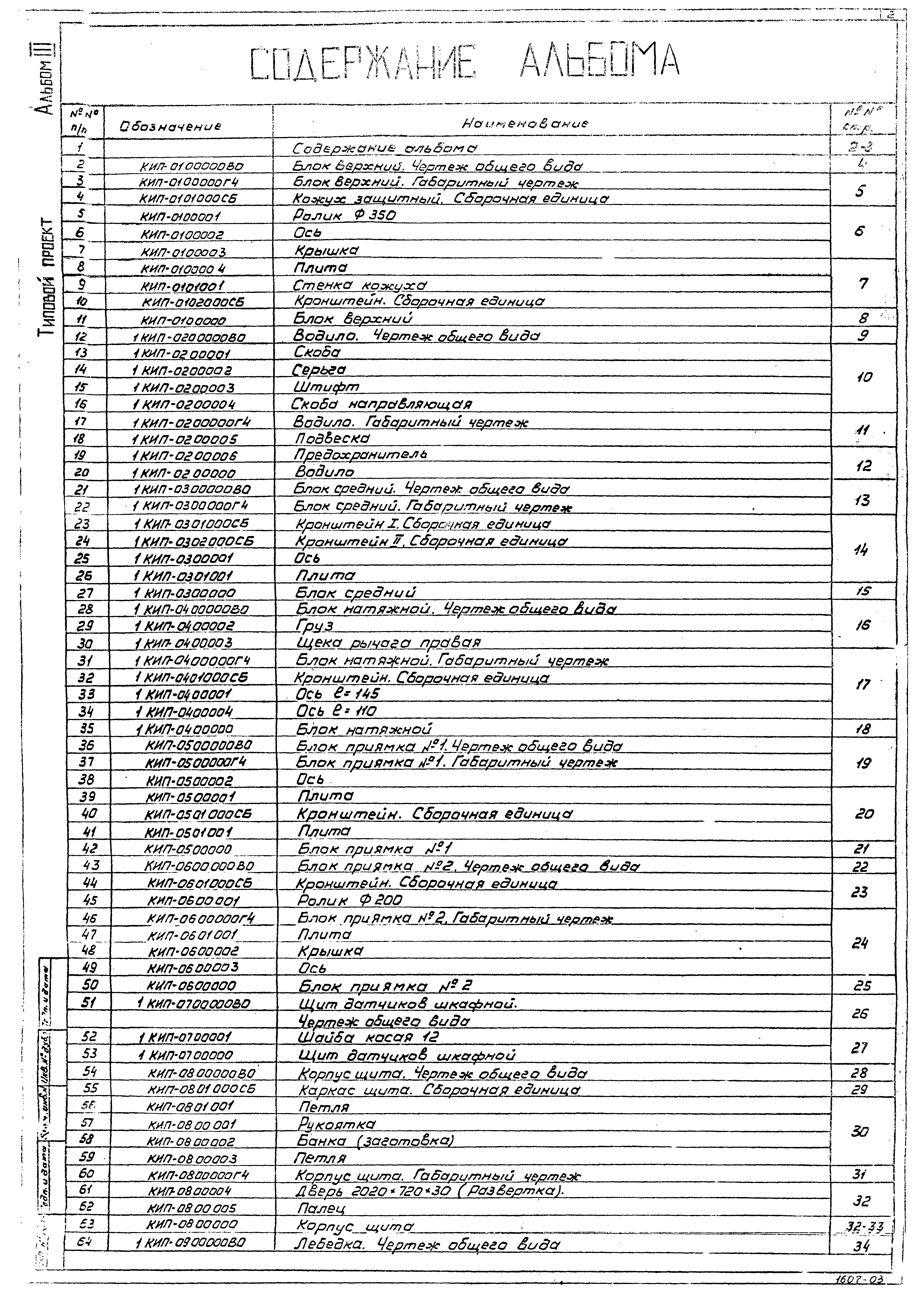

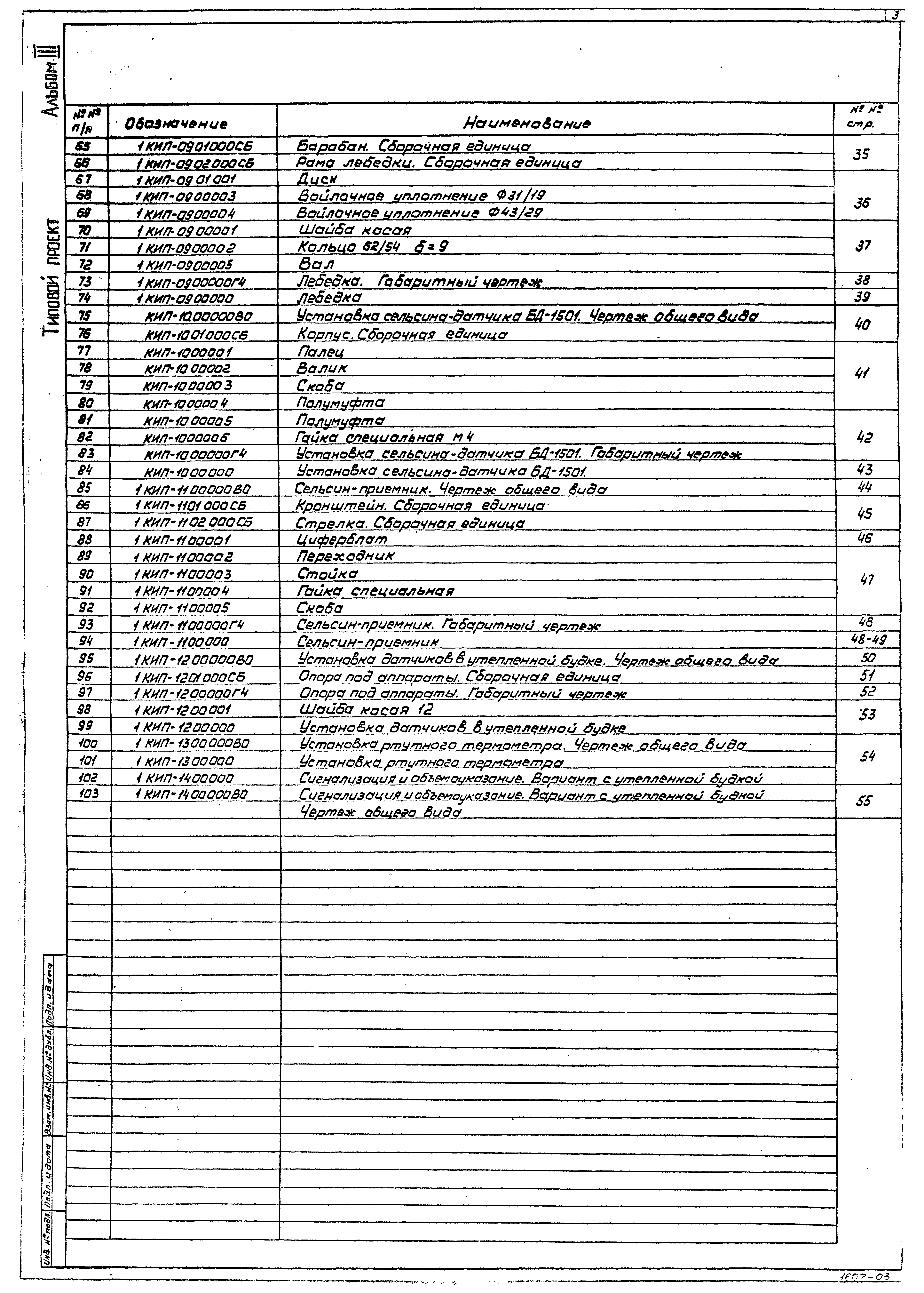

Оглавление:Содержание альбома

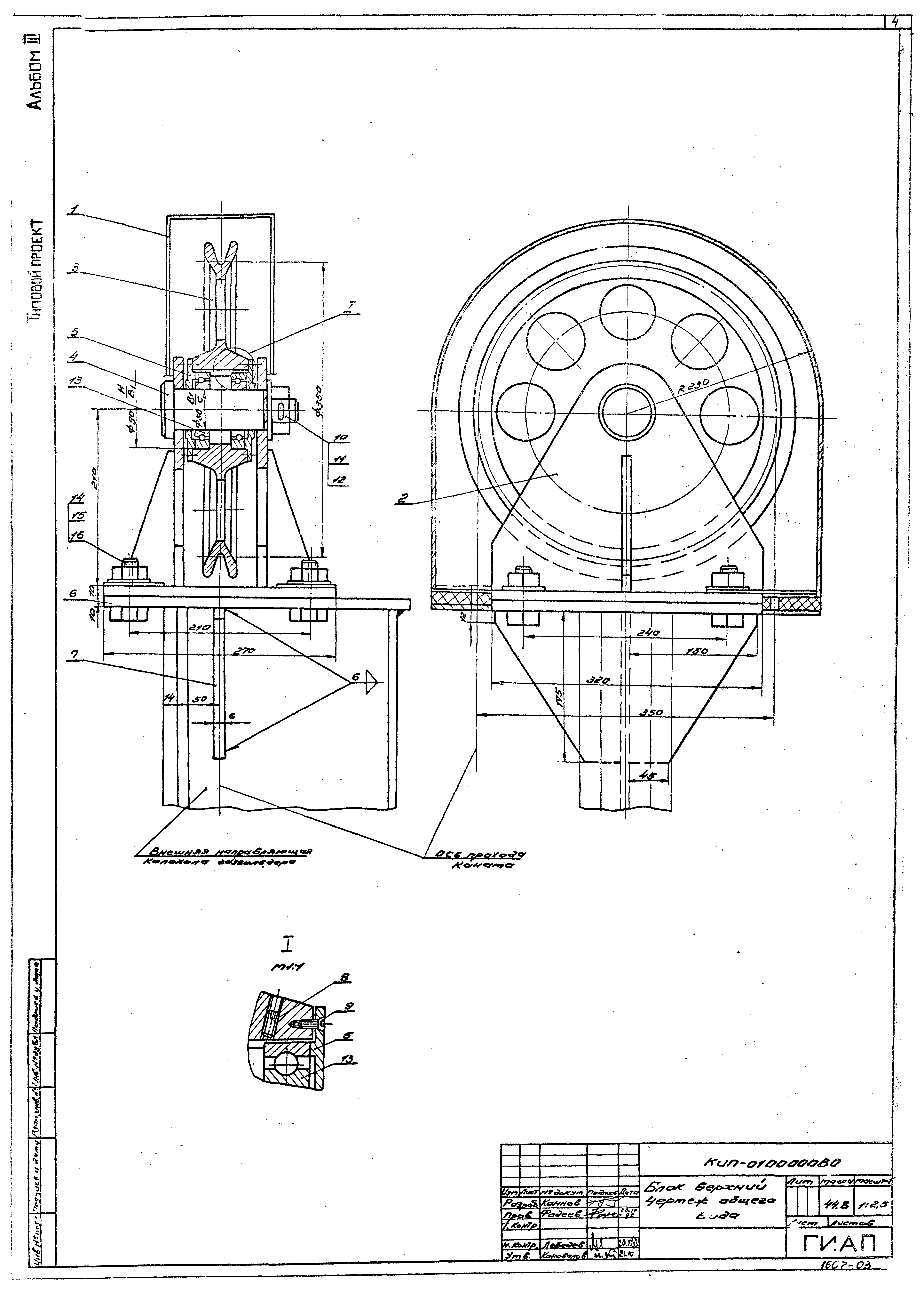

КИП-0100000ВО Блок верхний. Чертеж общего вида

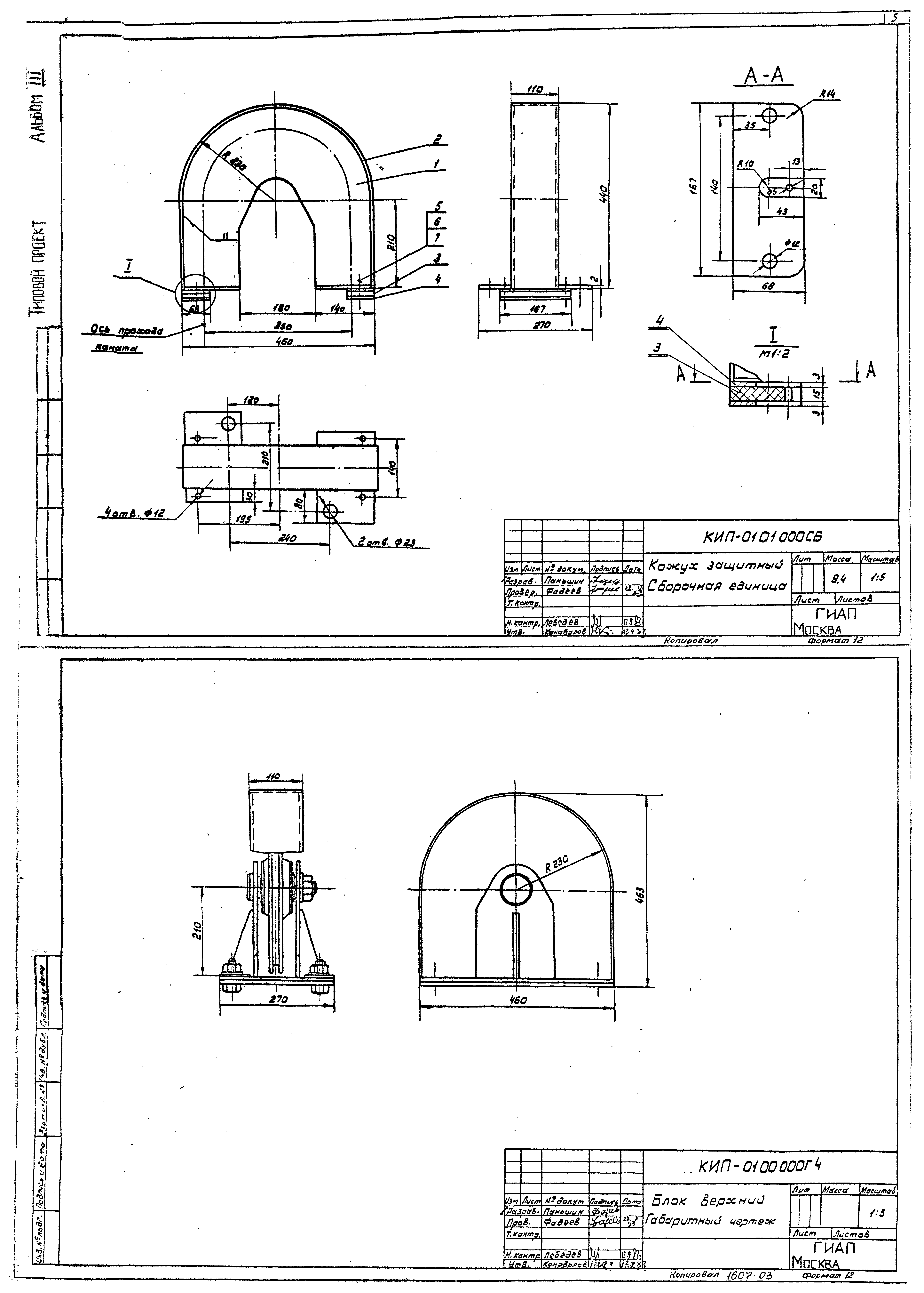

КИП-0100000ГЧ Блок верхний. Габаритный чертеж
КИП-0101000СБ Кожух защитный. Сборочная единица

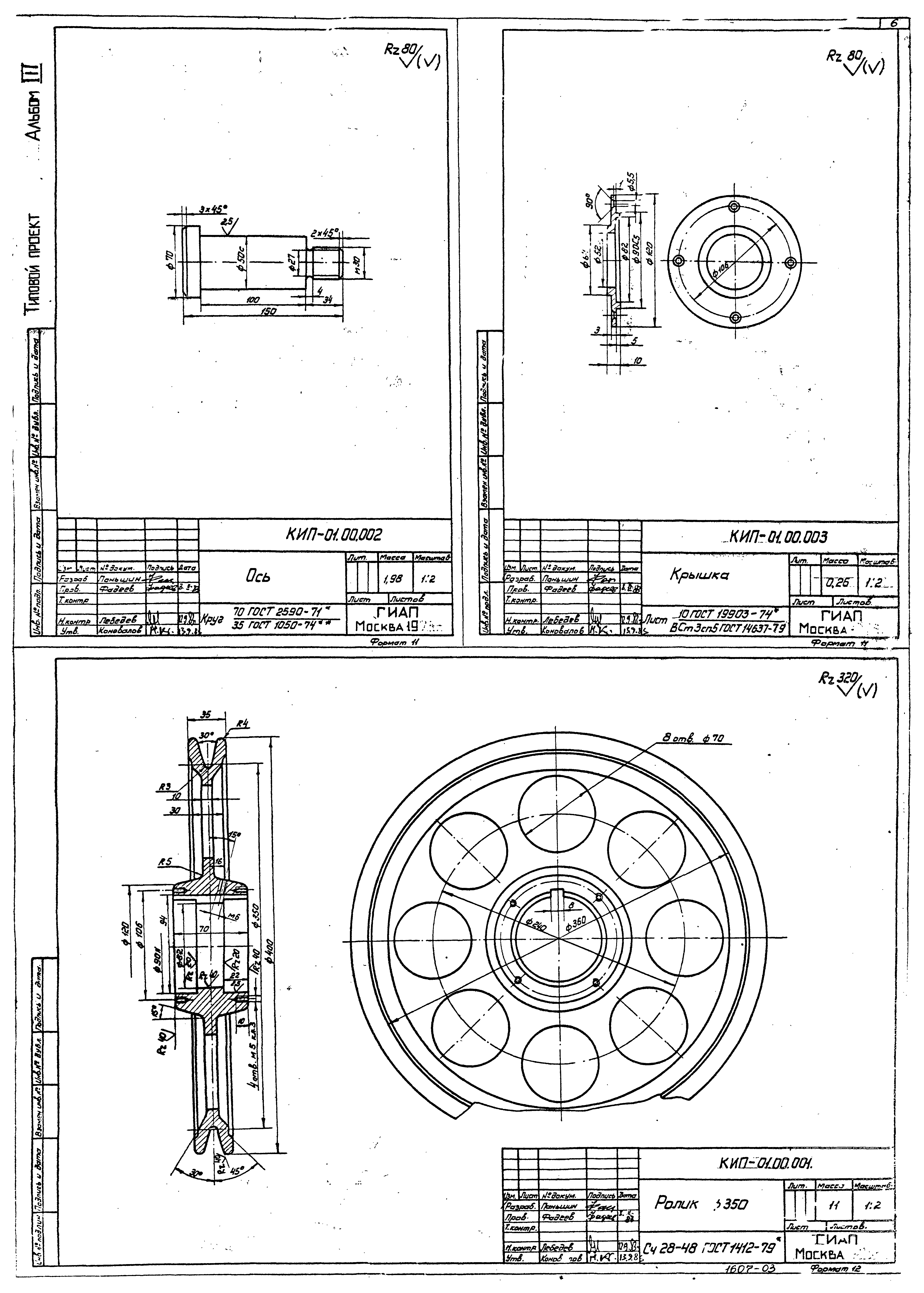

КИП-0100001 Ролик Ф 350
КИП-0100002 Ось
КИП-0100003 Крышка

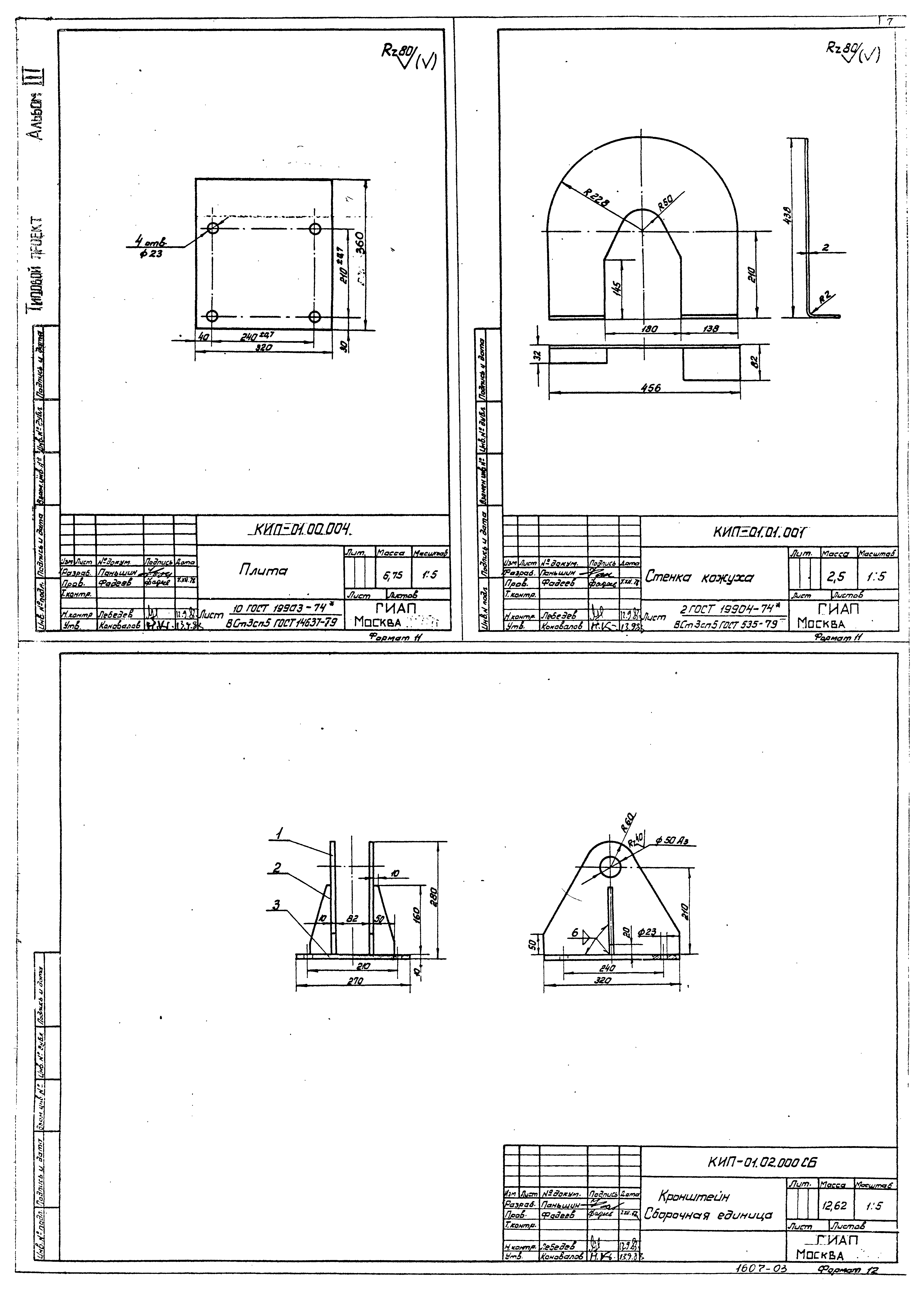

КИП-0100004 Плита
КИП-0101001 Стенка кожуха
КИП-0102000СБ Кронштейн. Сборочная единица

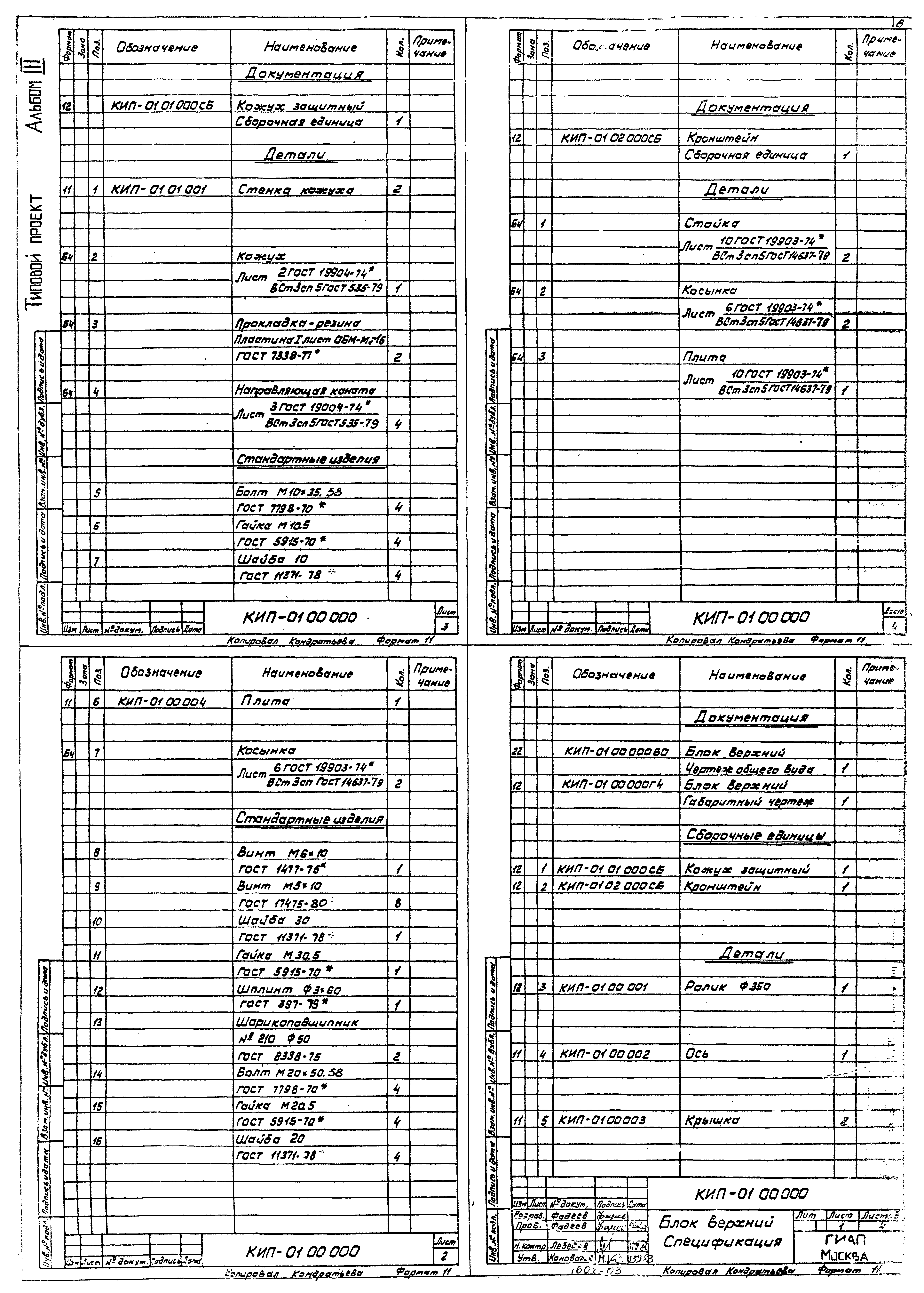

КИП-0100000 Блок верхний

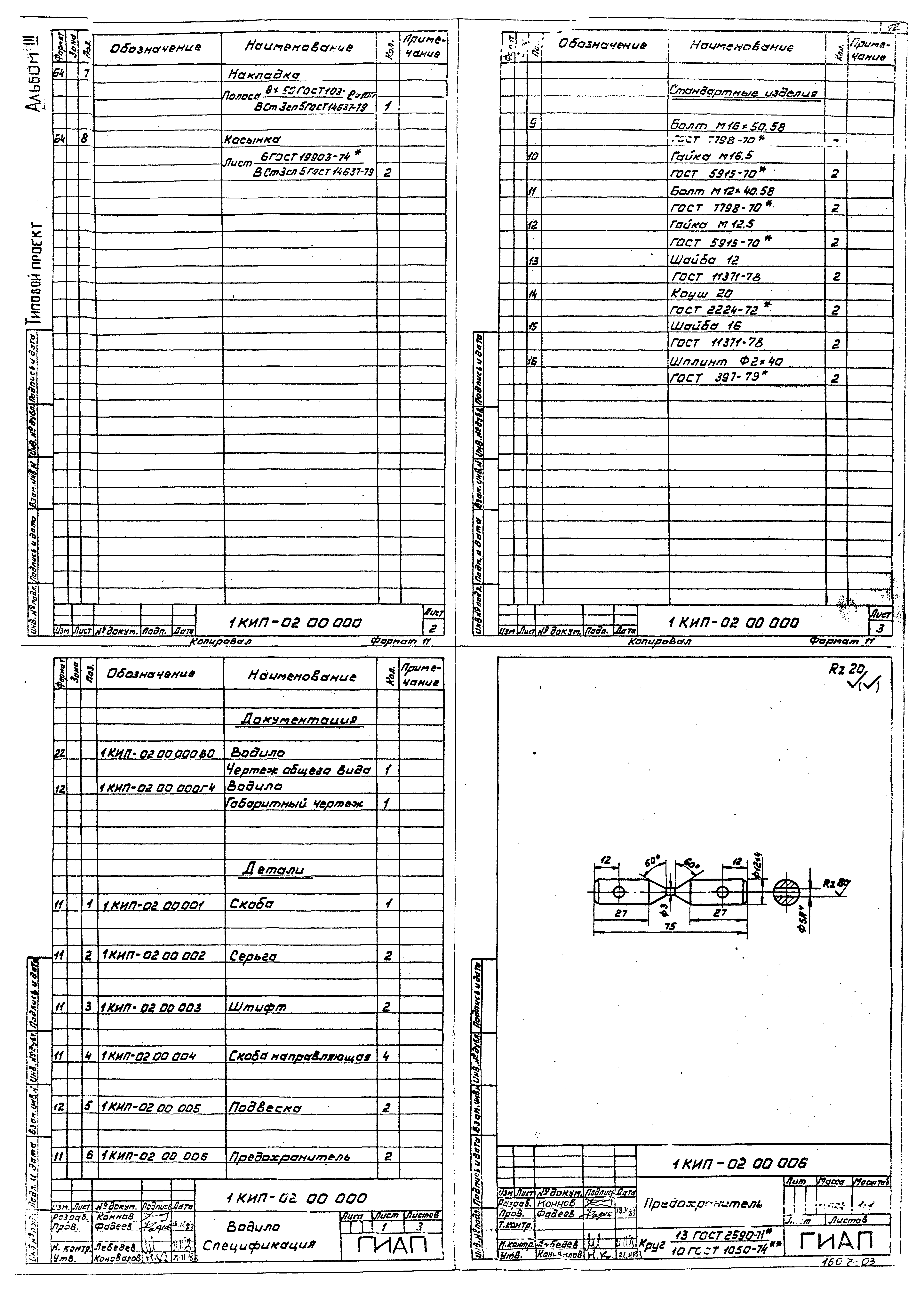

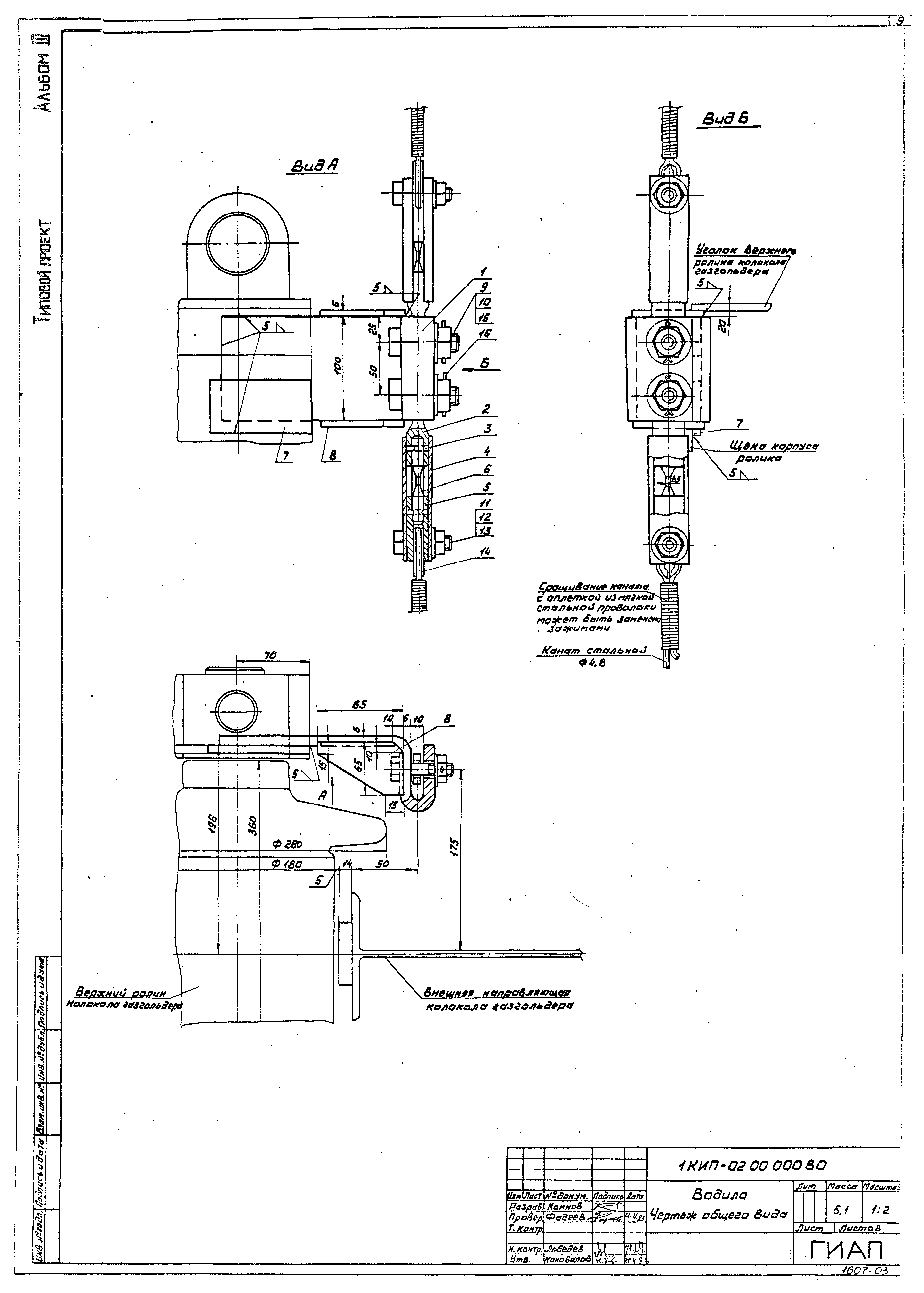

1КИП-0200000ВО Водило. Чертеж общего вида

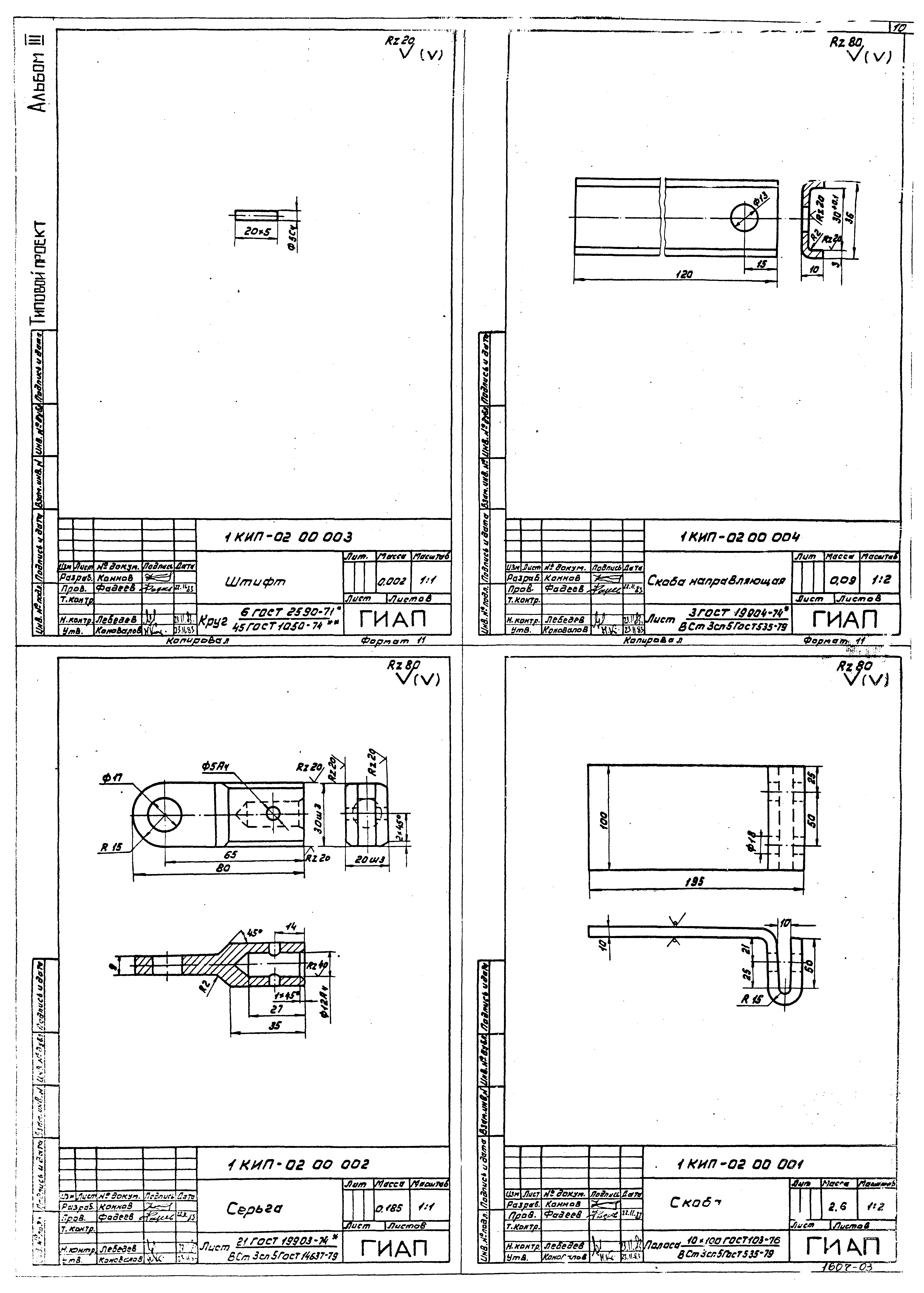

1КИП-0200001 Скоба
1КИП-0200002 Серьга
1КИП-0200003 Штифт
1КИП-0200004 Скоба направляющая

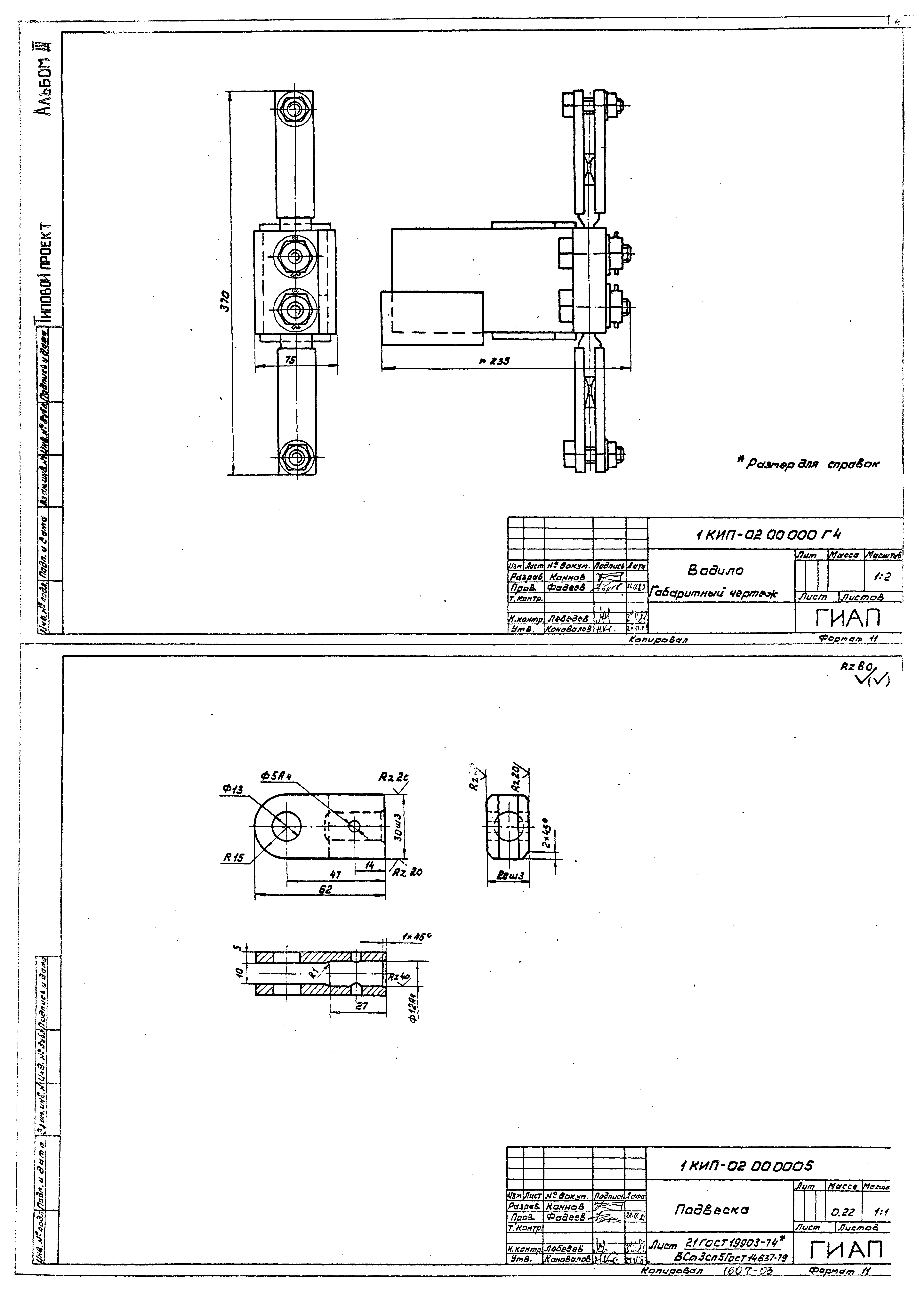

1КИП-0200000ГЧ Водило. Габаритный чертеж
1КИП-0200005 Подвеска
1КИП-0200006 Предохранитель
1КИП-0200000 Водило

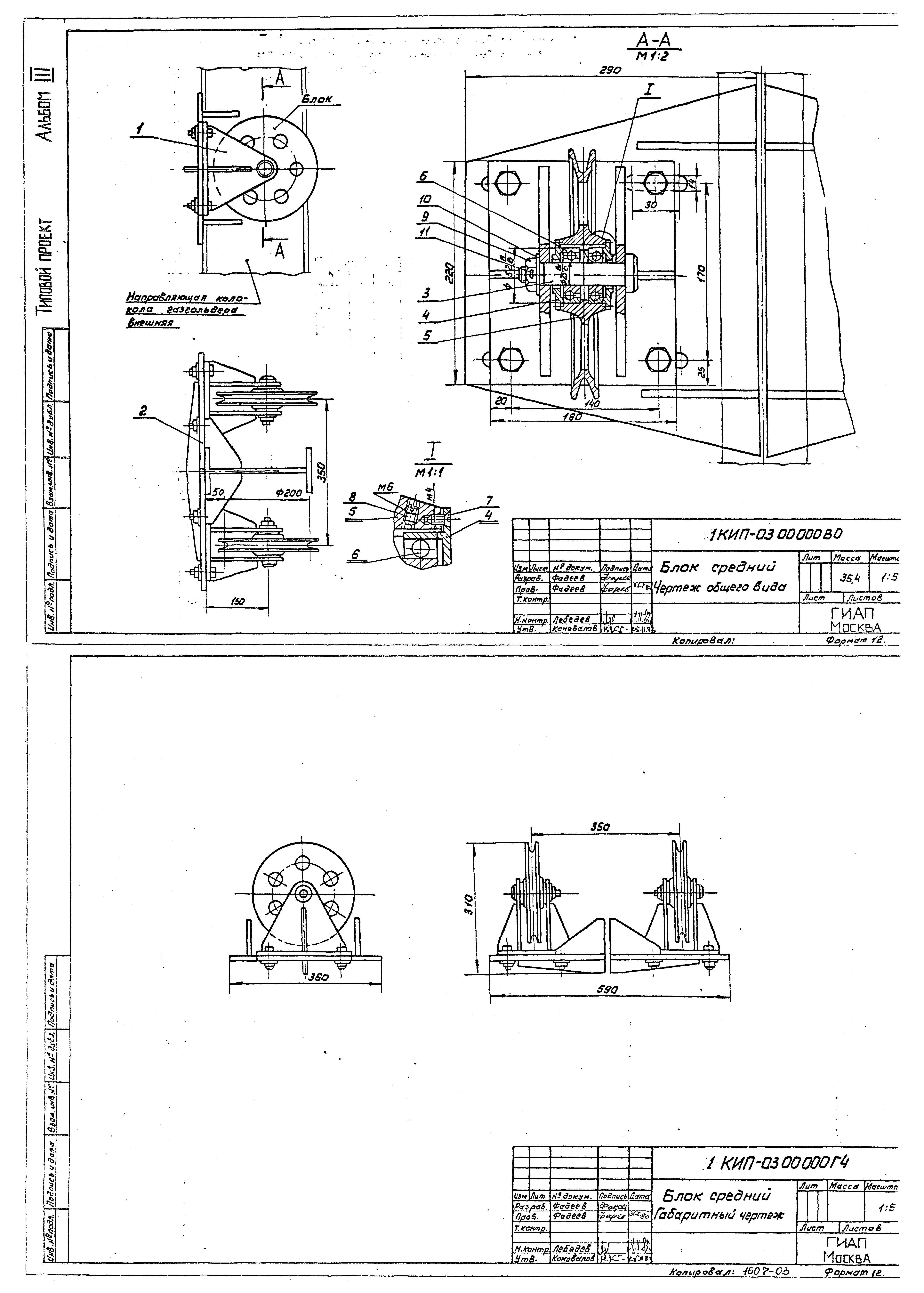

1КИП-0300000ВО Блок средний. Чертеж общего вида
1КИП-0300000ГЧ Блок средний. Габаритный чертеж

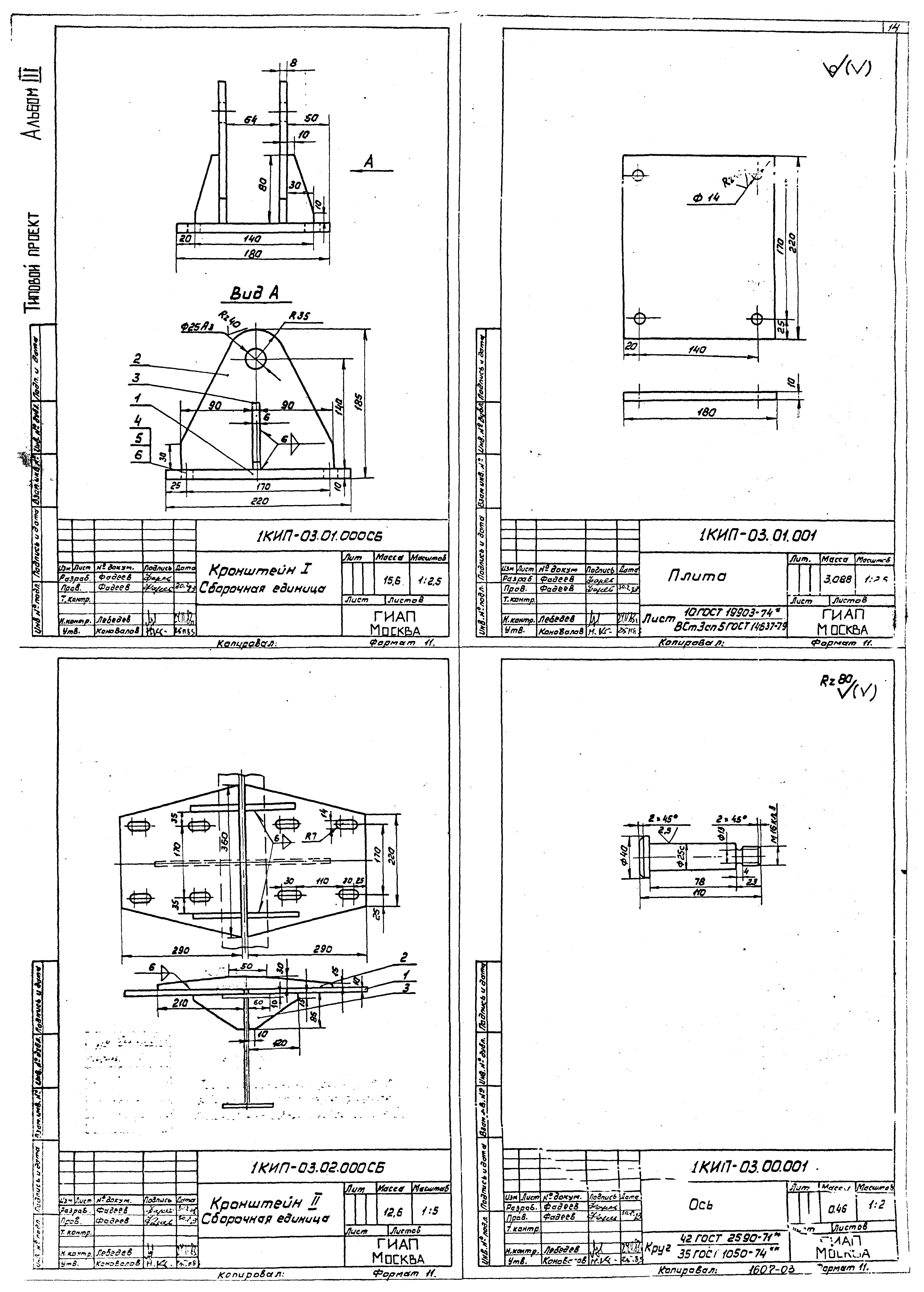

1КИП-0301000СБ Кронштейн I. Сборочная единица
1КИП-0302000СБ Кронштейн II. Сборочная единица
1КИП-0300001 Ось
1КИП-0301001 Плита

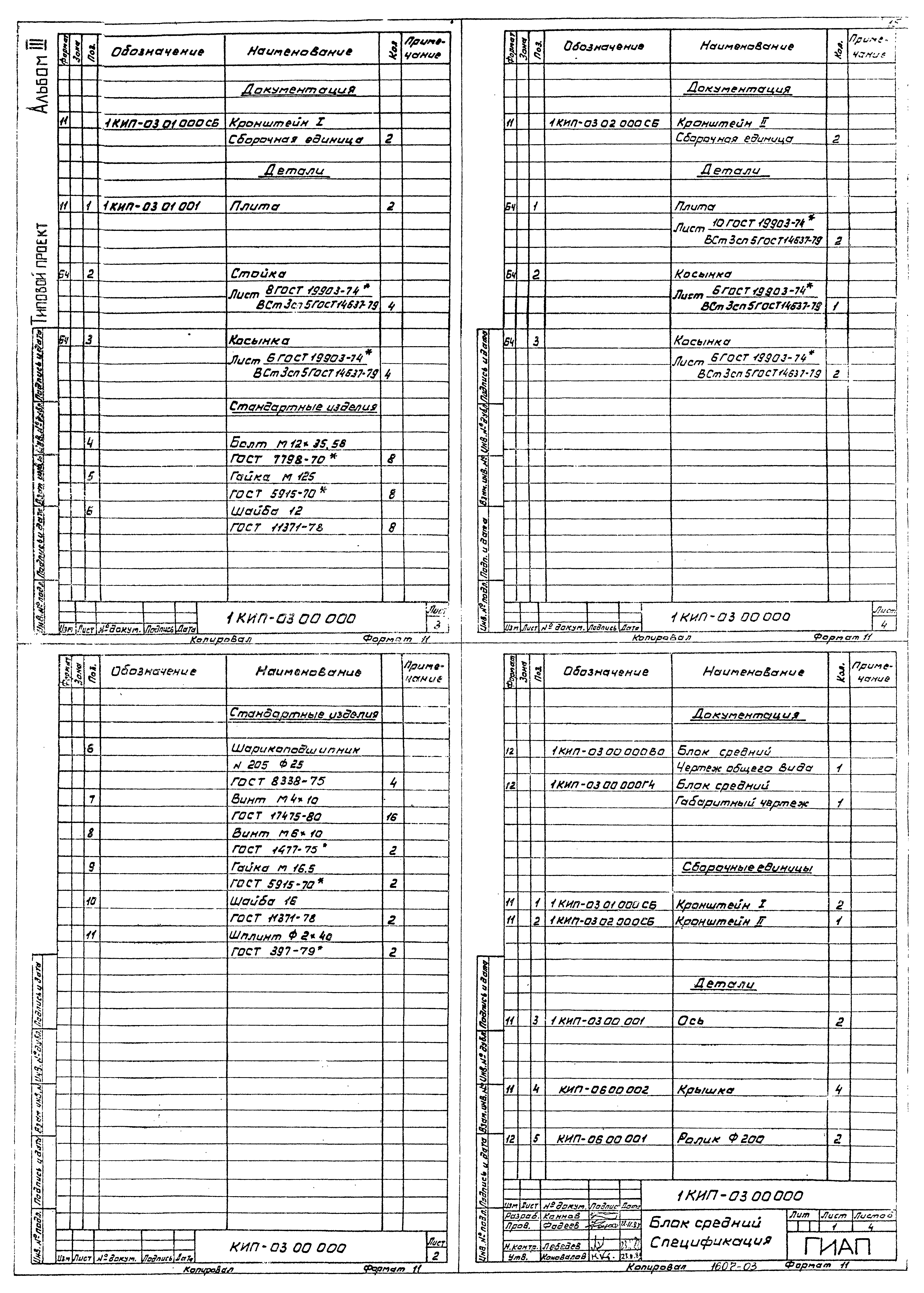

1КИП-0300000 Блок средний

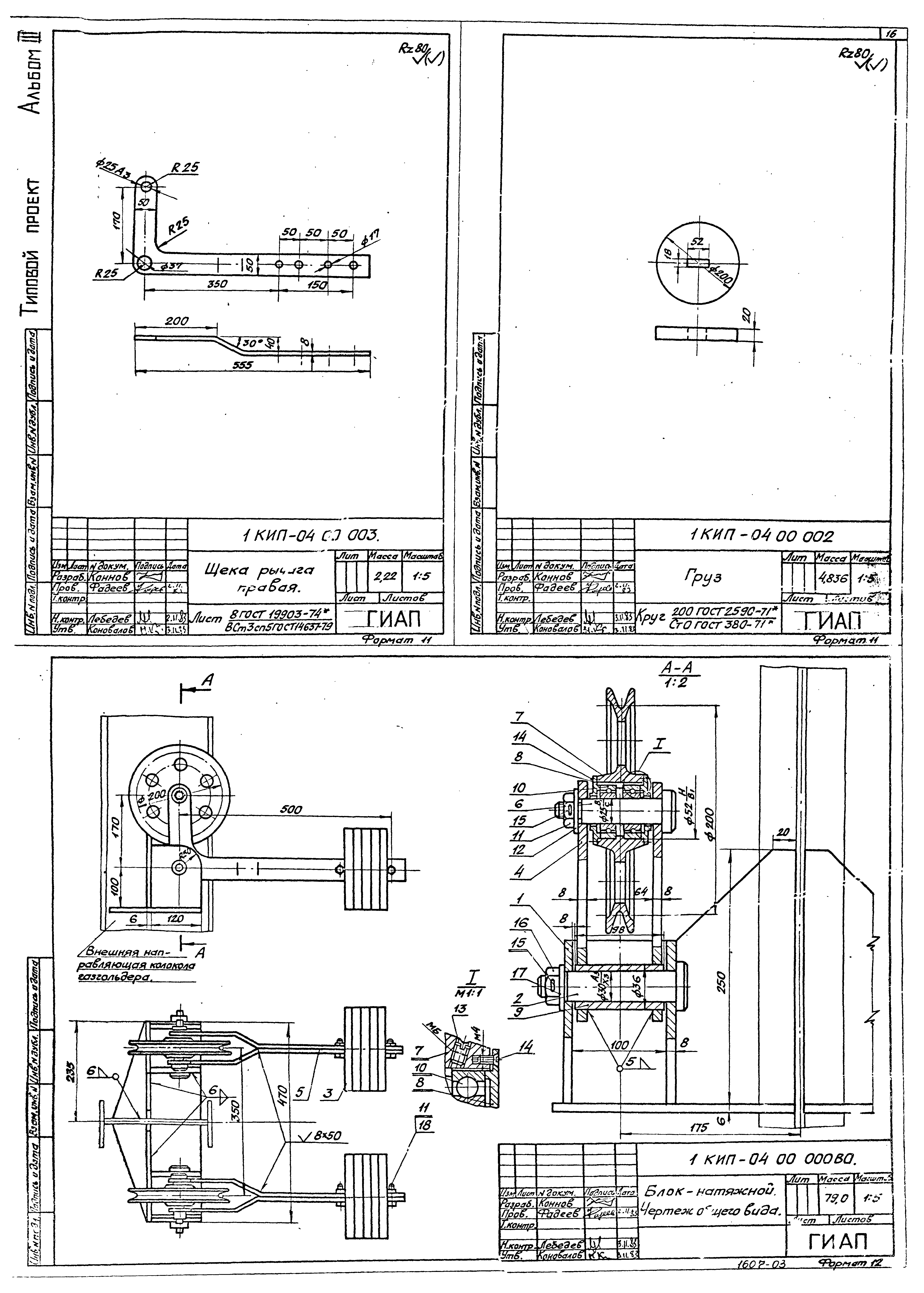

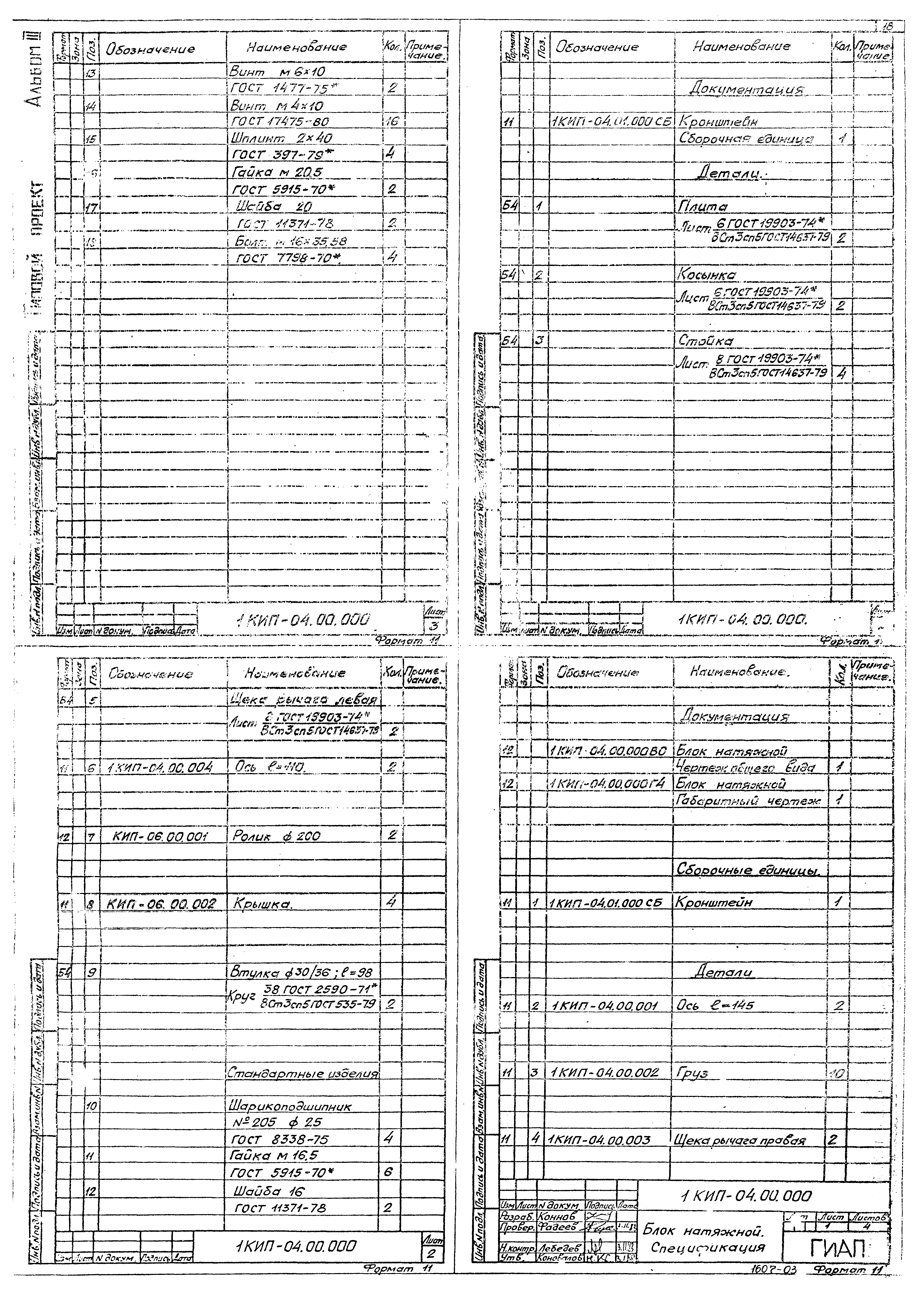

1КИП-0400000ВО Блок натяжной. Чертеж общего вида
1КИП-0400002 Груз
1КИП-0400003 Щека рычага правая

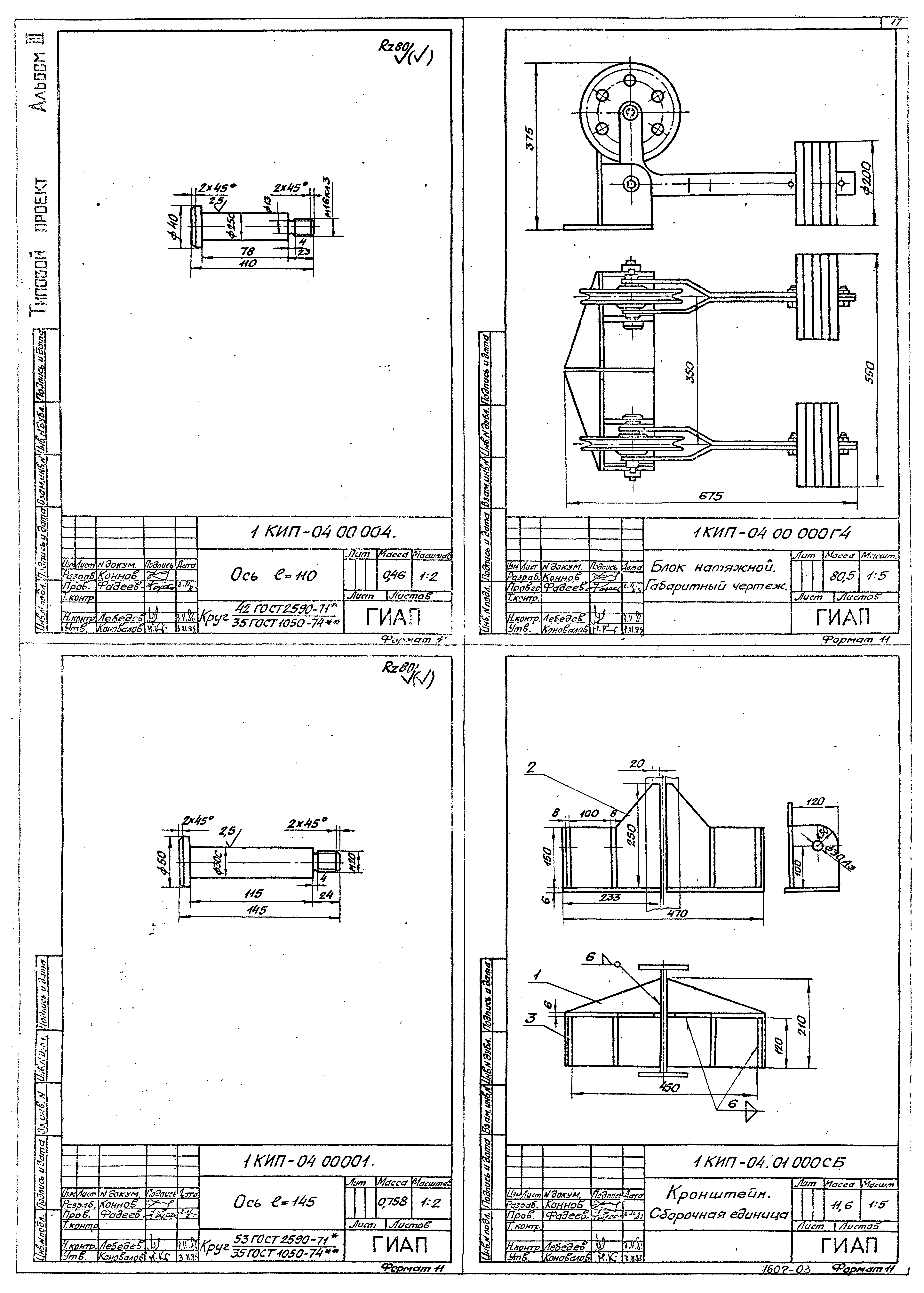

1КИП-0400000ГЧ Блок натяжной. Габаритный чертеж
1КИП-0401000СБ Кронштейн. Сборочная единица
1КИП-0401001 Ось L = 145
1КИП-0401004 Ось L = 110
1КИП-0400000 Блок натяжной

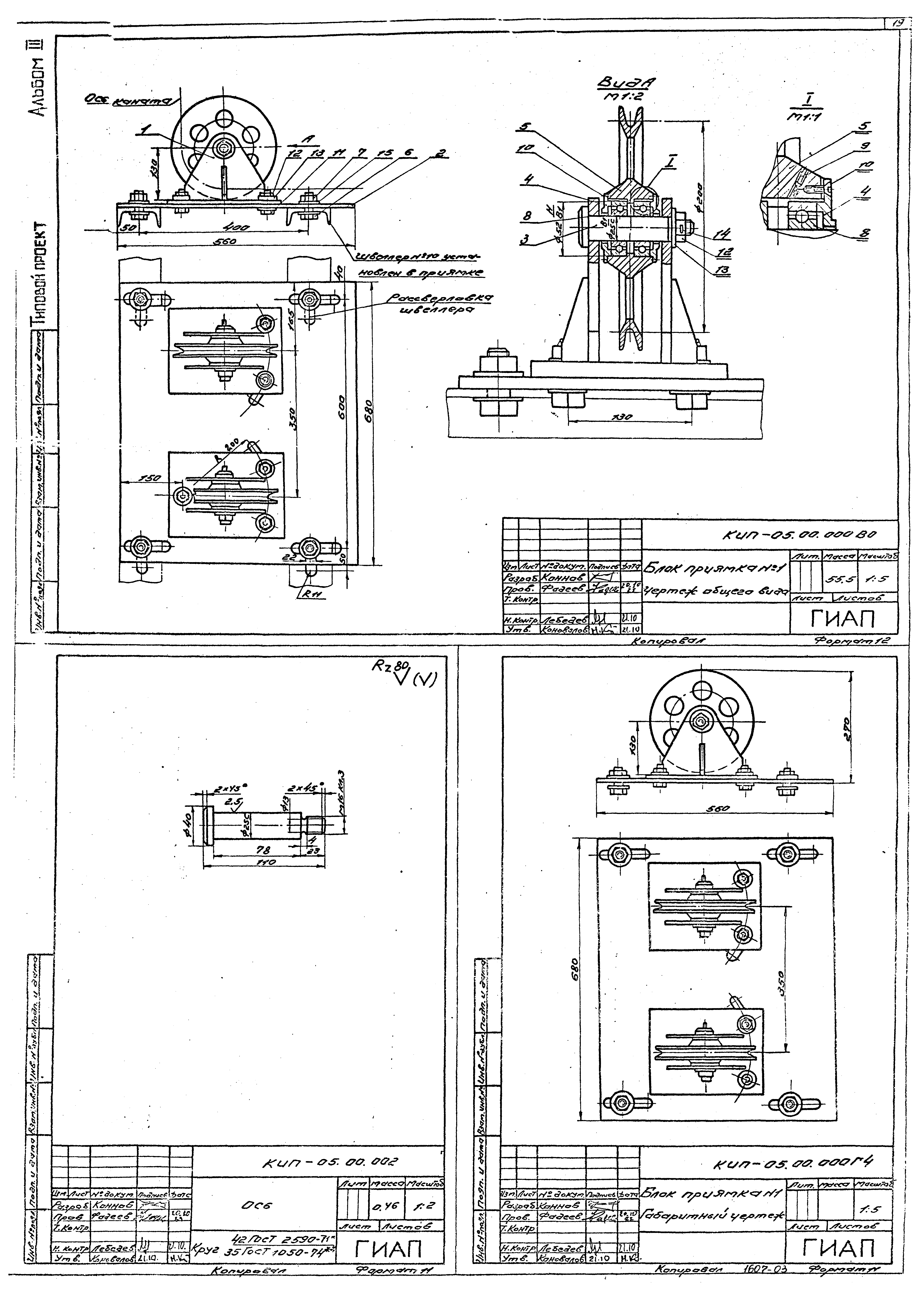

КИП-0500000ВО Блок приямка №1. Чертеж общего вида
КИП-0500000ГЧ Блок приямка №1. Габаритный чертеж
КИП-0500002 Ось

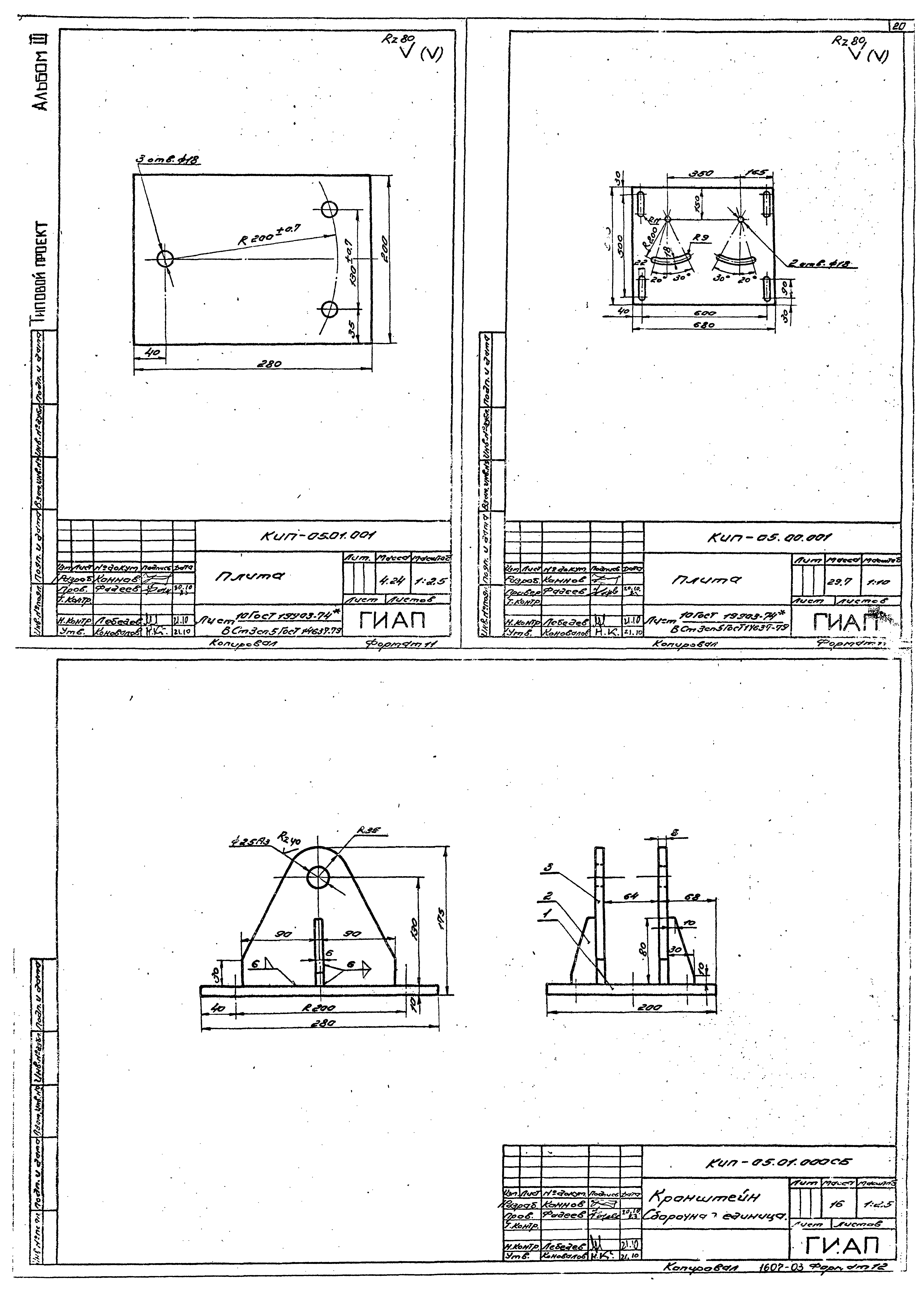

КИП-0500001 Плита
КИП-0501000СБ Кронштейн. Сборочная единица
КИП-0501001 Плита

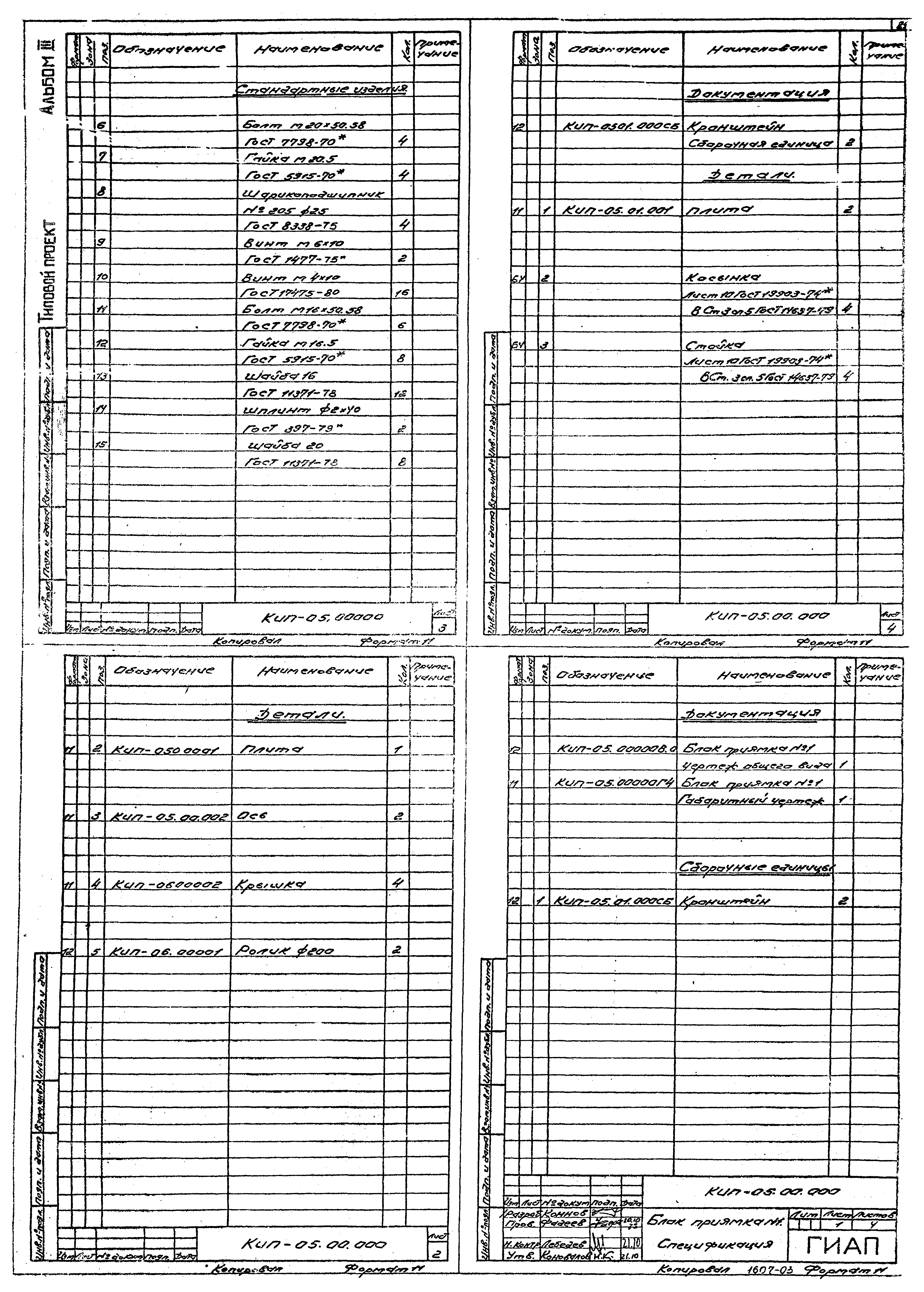

КИП-0500000 Блок приямка №1

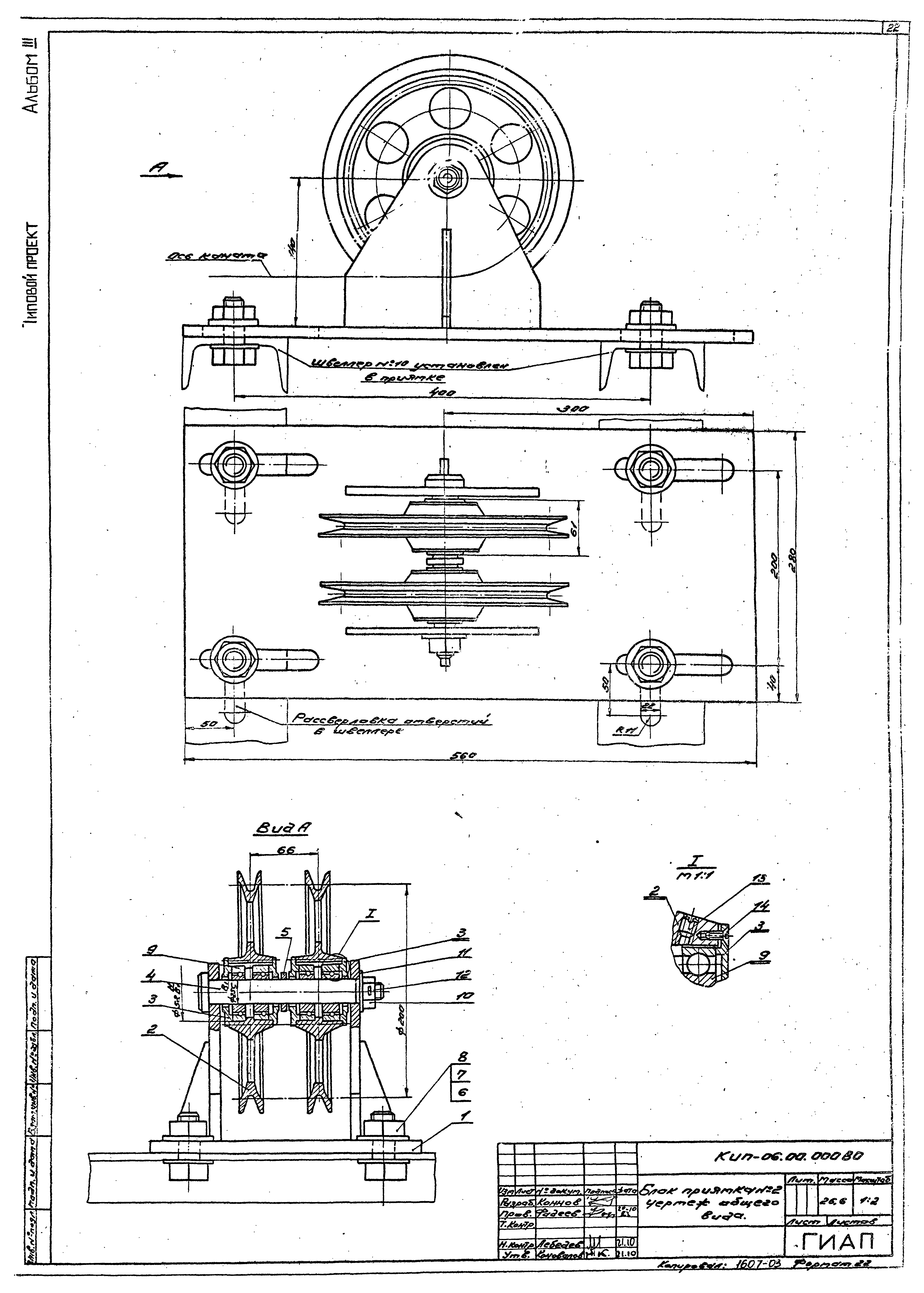

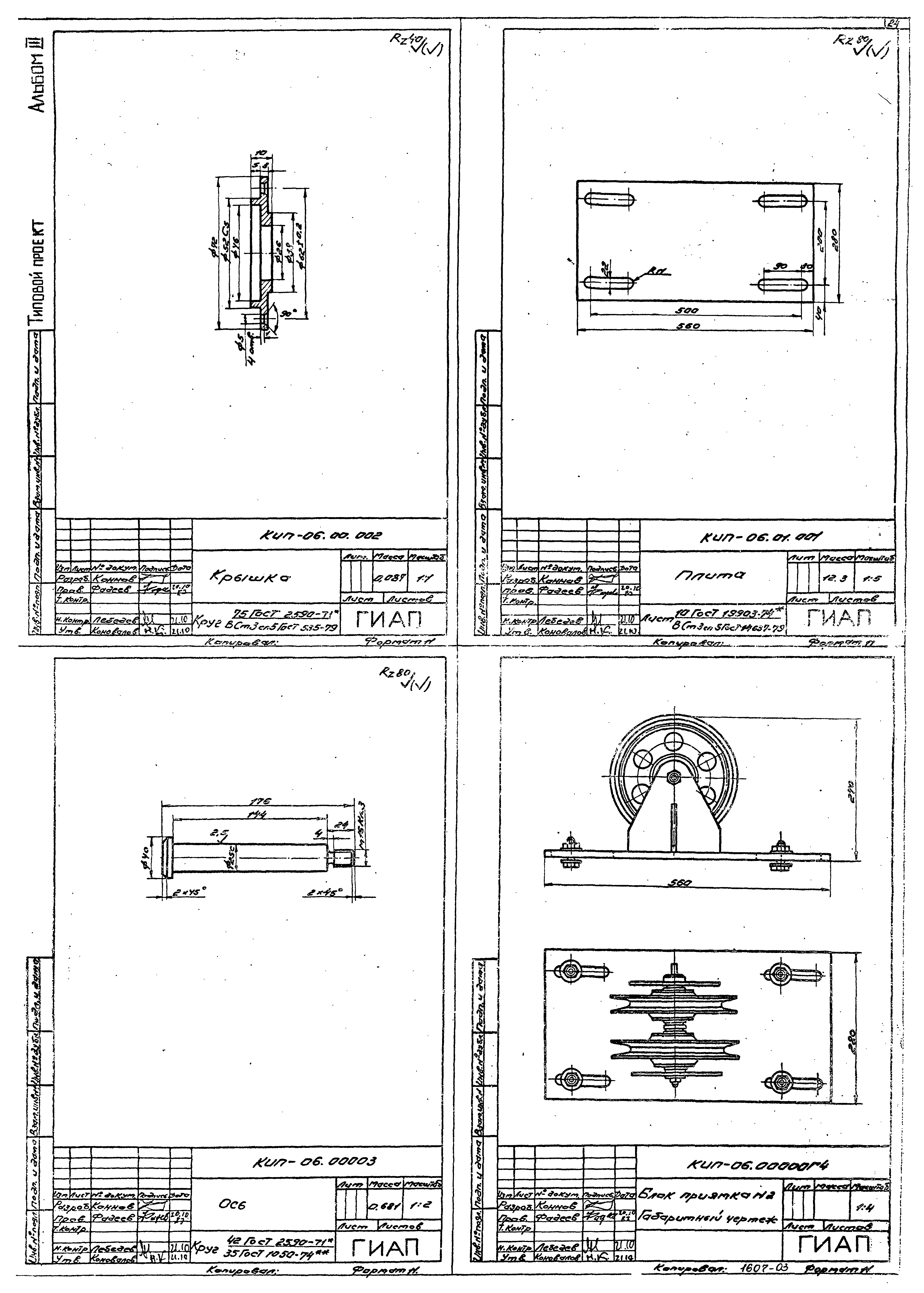

КИП-0600000ВО Блок приямка №2. Чертеж общего вида

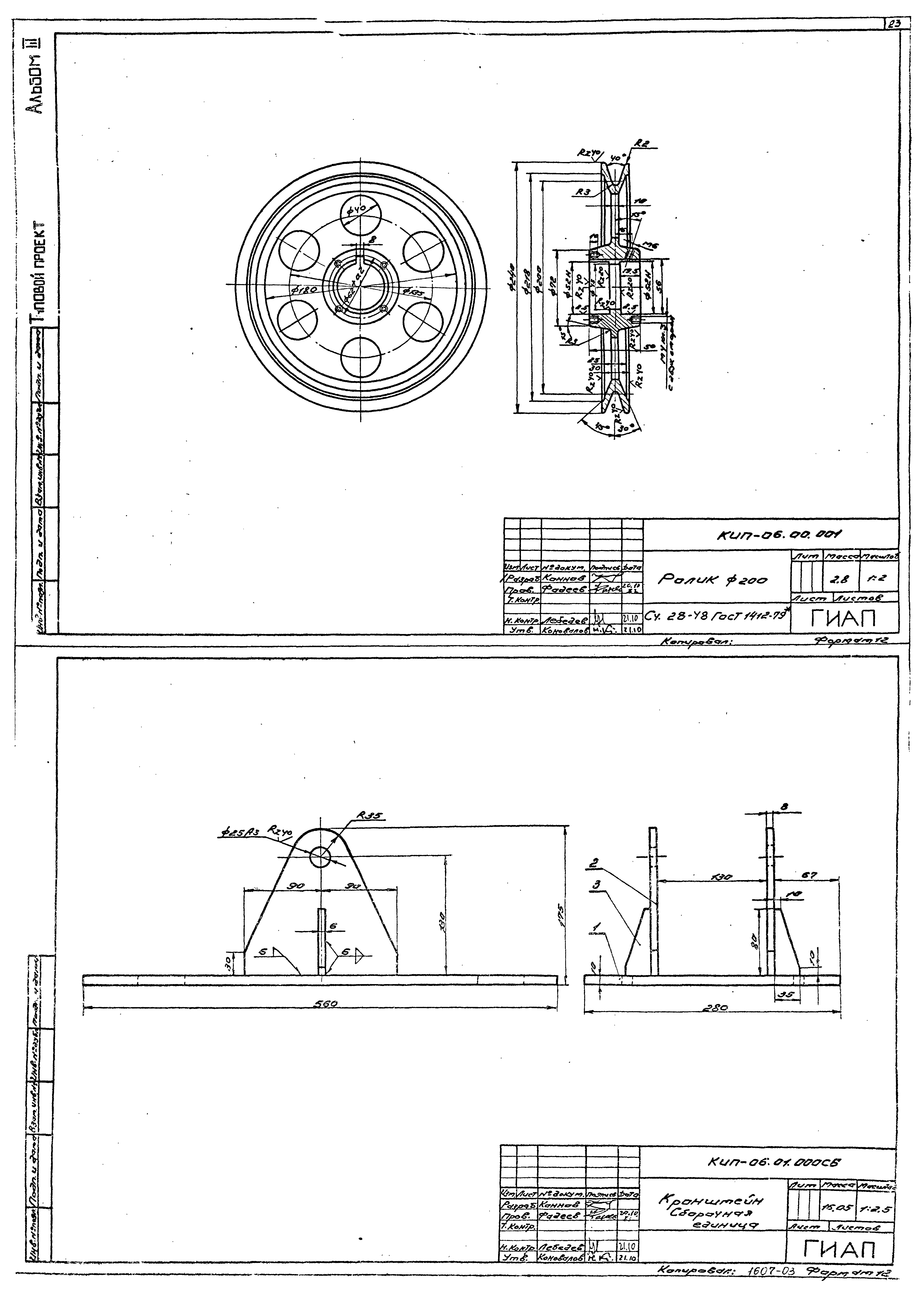

КИП-0601000СБ Кронштейн. Сборочная единица
КИП-0600001 Ролик Ф 200
КИП-0600000ГЧ Блок приямка №2. Габаритный чертеж
КИП-0601001 Плита
КИП-0600002 Крышка
КИП-0600003 Ось

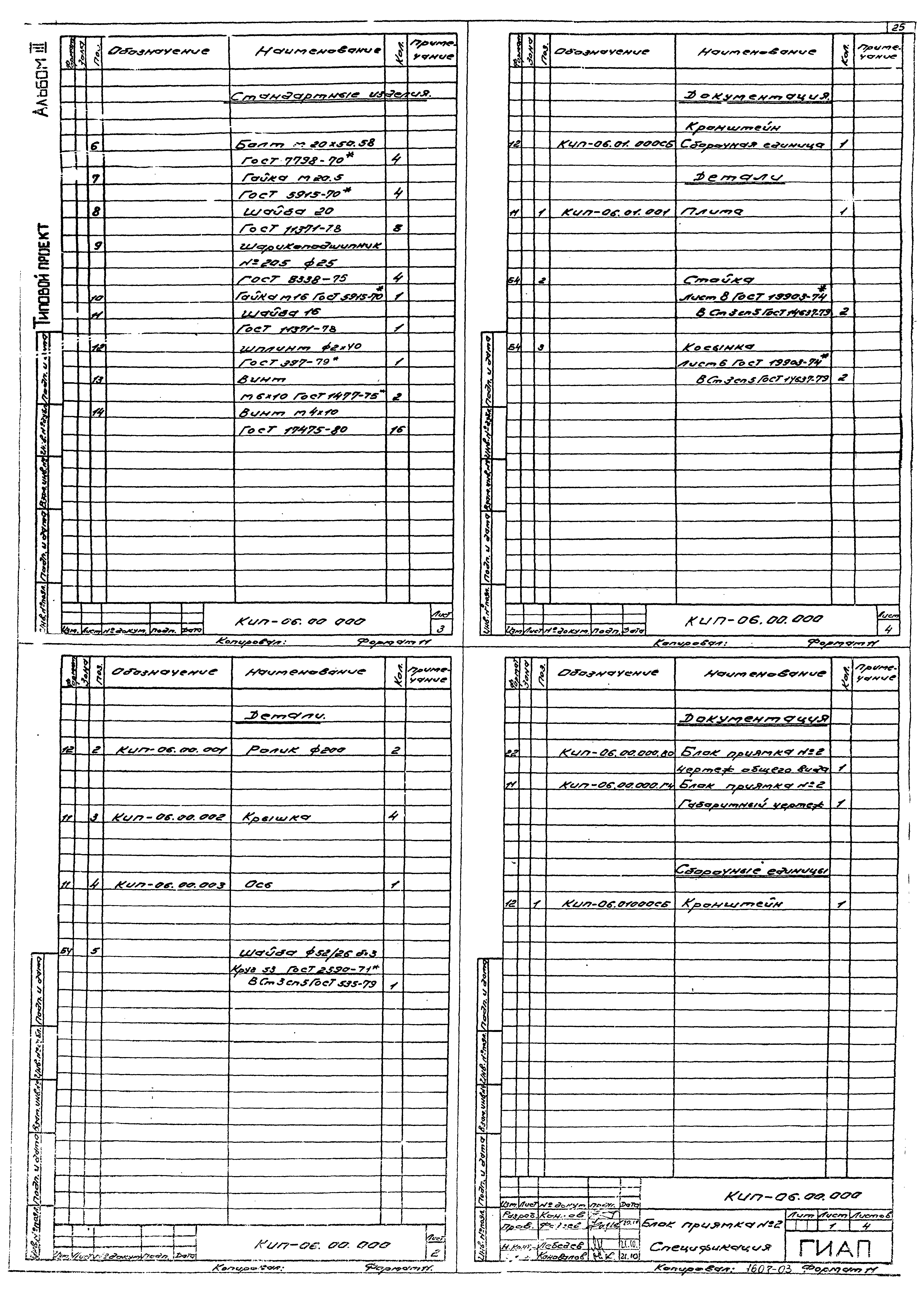

КИП-0600000 Блок приямка №2

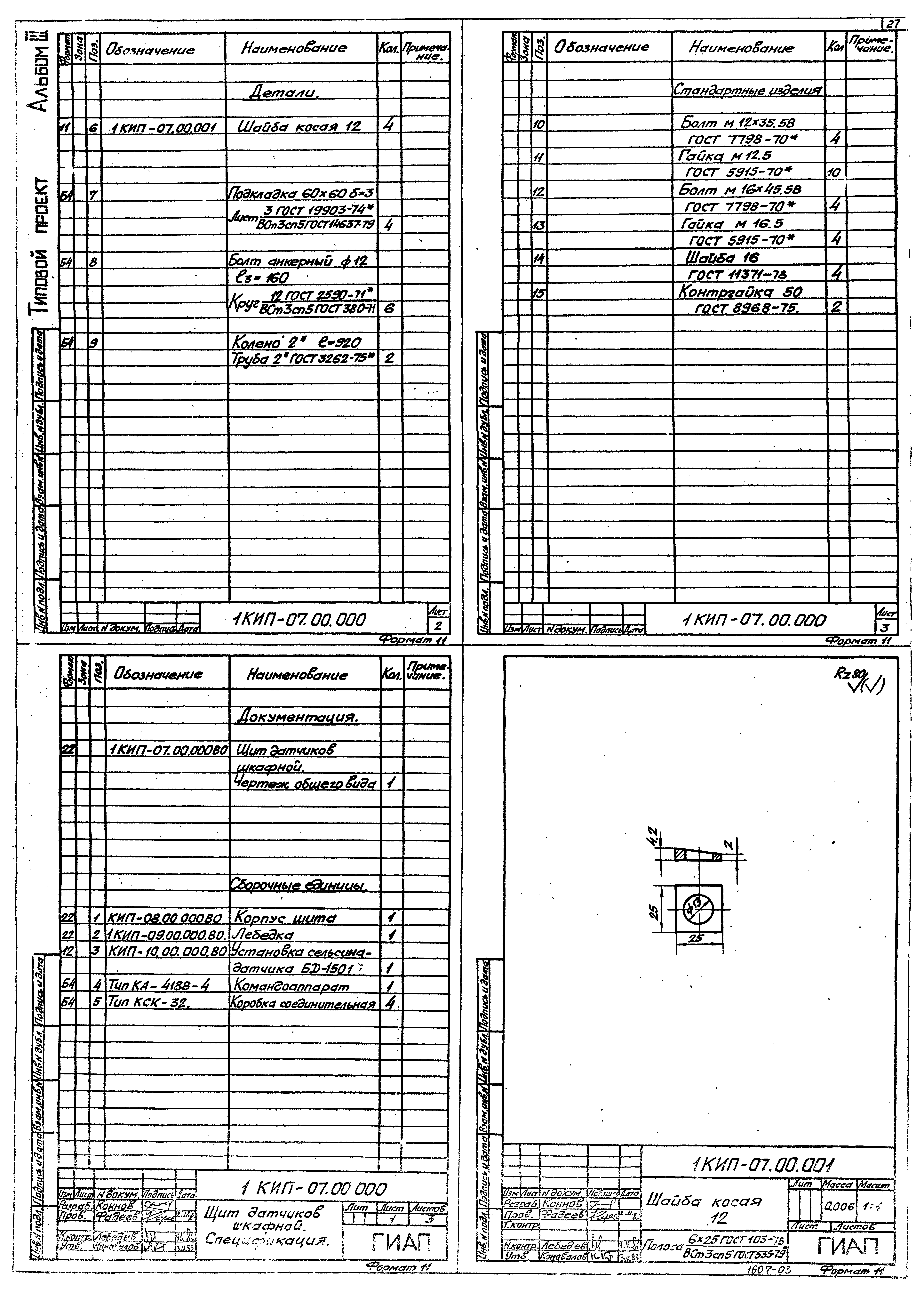

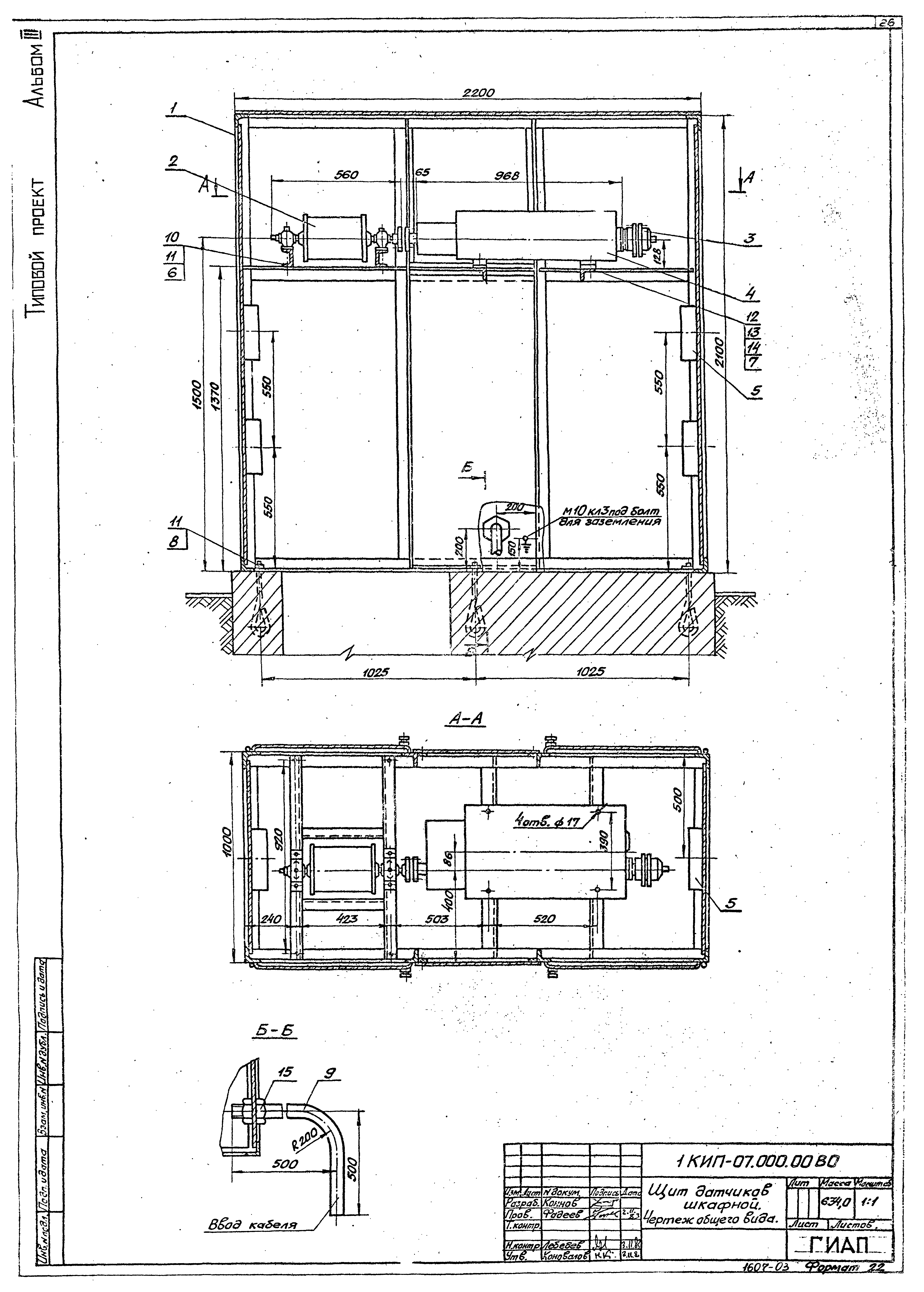

1КИП-0700000ВО Щит датчиков шкафной. Чертеж общего вида
1КИП-0700001 Шайба косая 12
1КИП-0700000 Щит датчиков шкафной

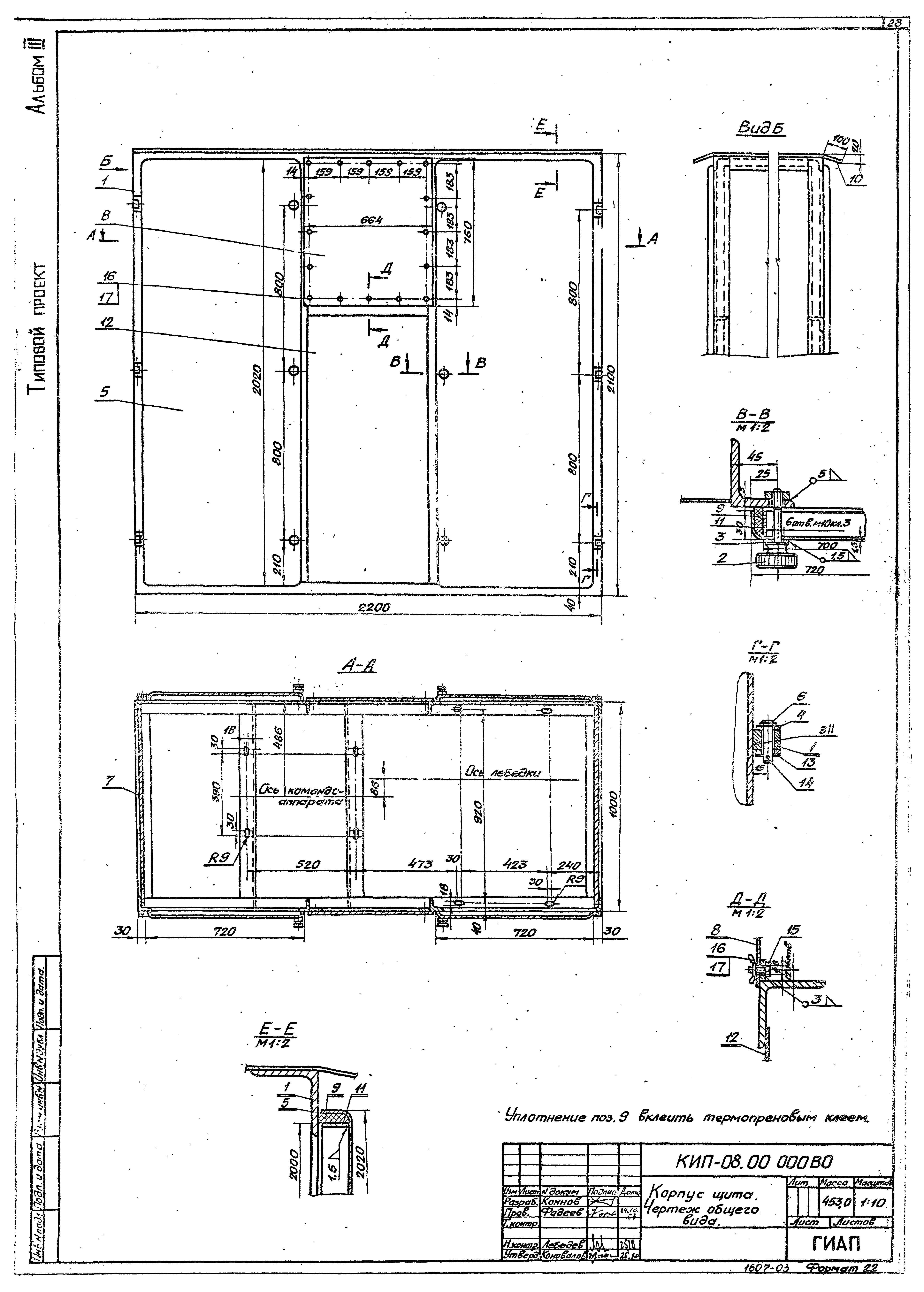

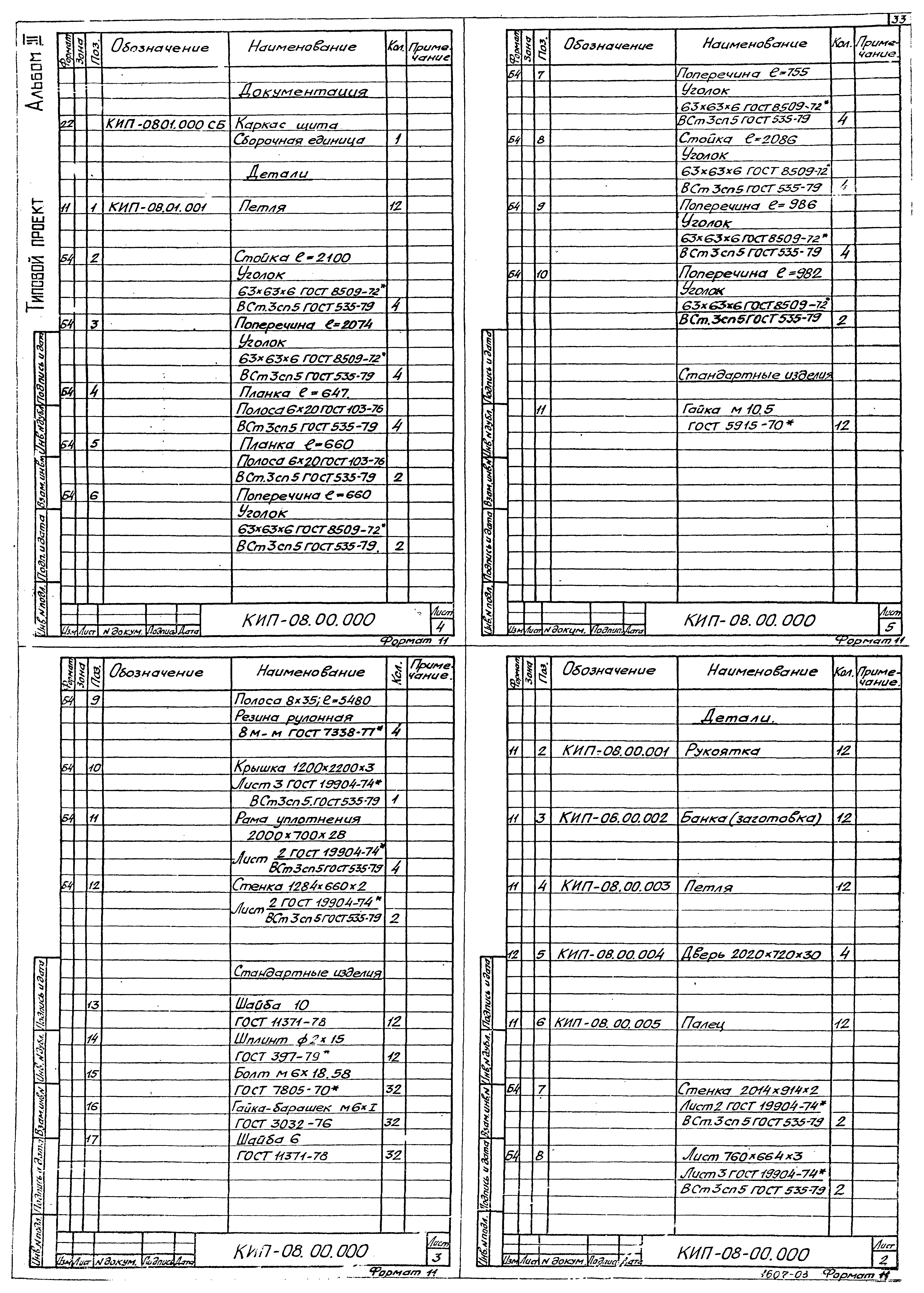

КИП-0800000ВО Корпус щита. Чертеж общего вида

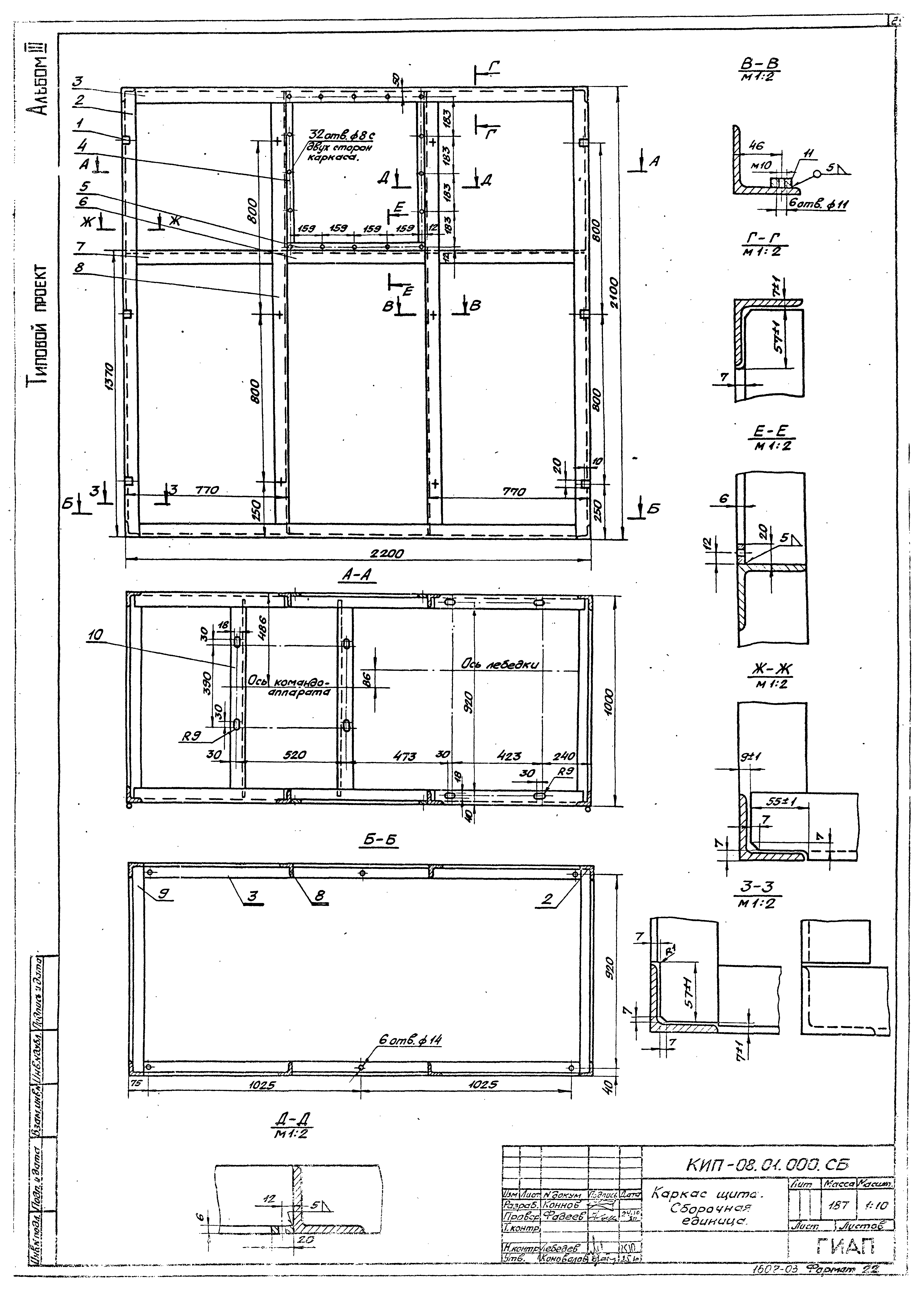

КИП-0801000СБ Каркас щита. Сборочная единица

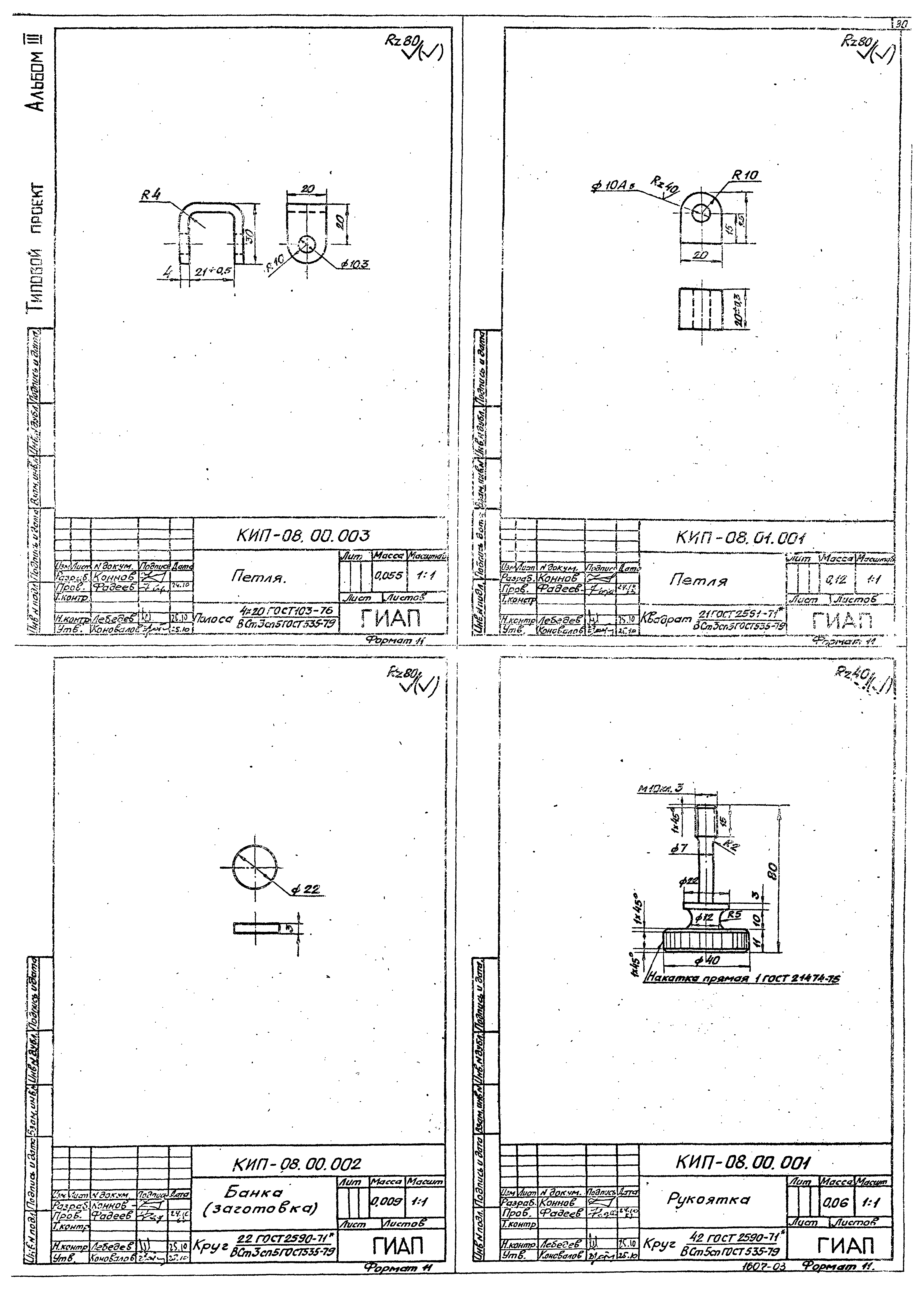

КИП-0801001 Петля
КИП-0800001 Рукоятка
КИП-0800002 Банка (заготовка)
КИП-0800003 Петля

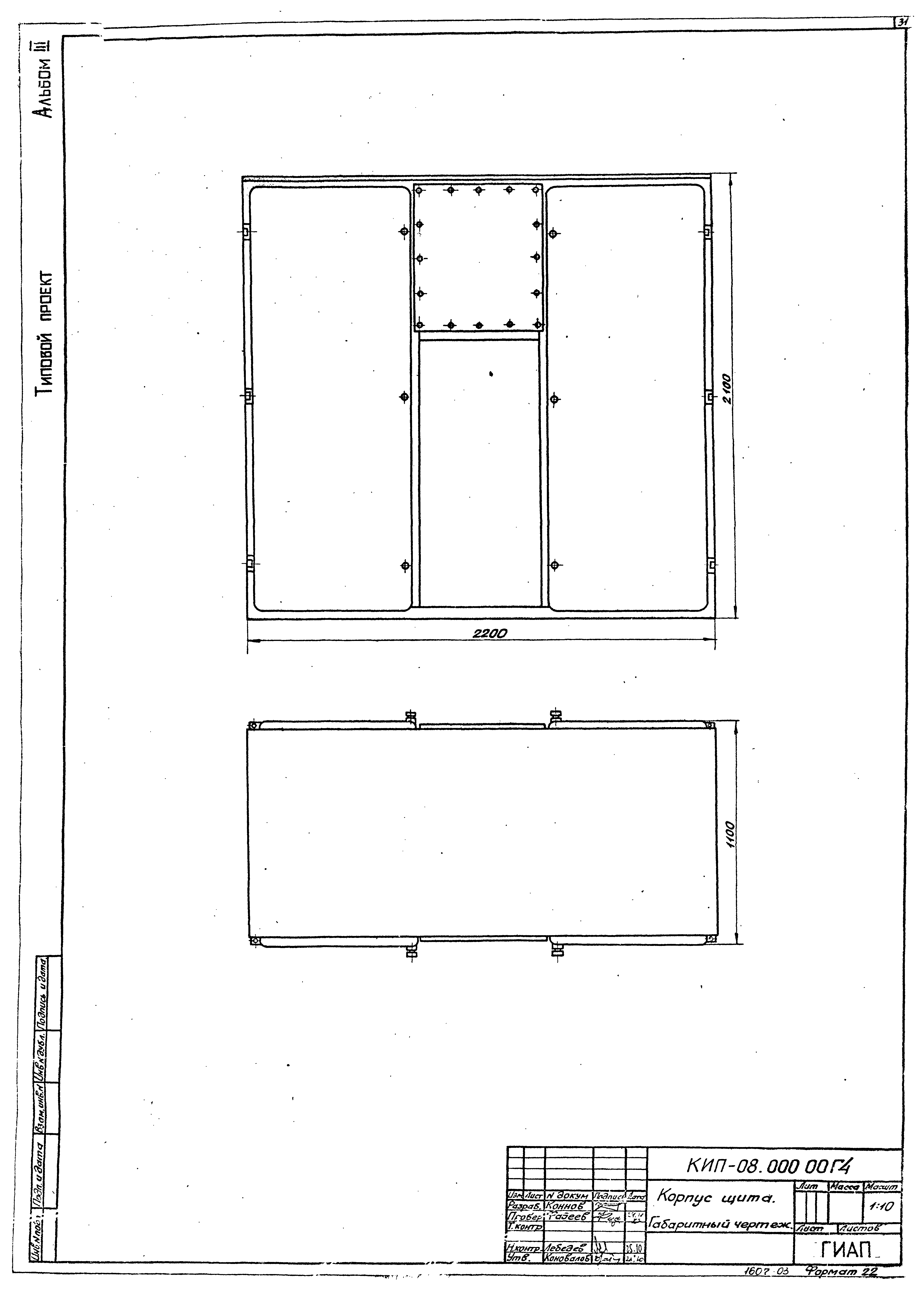

КИП-0800000ГЧ Корпус щита. Габаритный чертеж

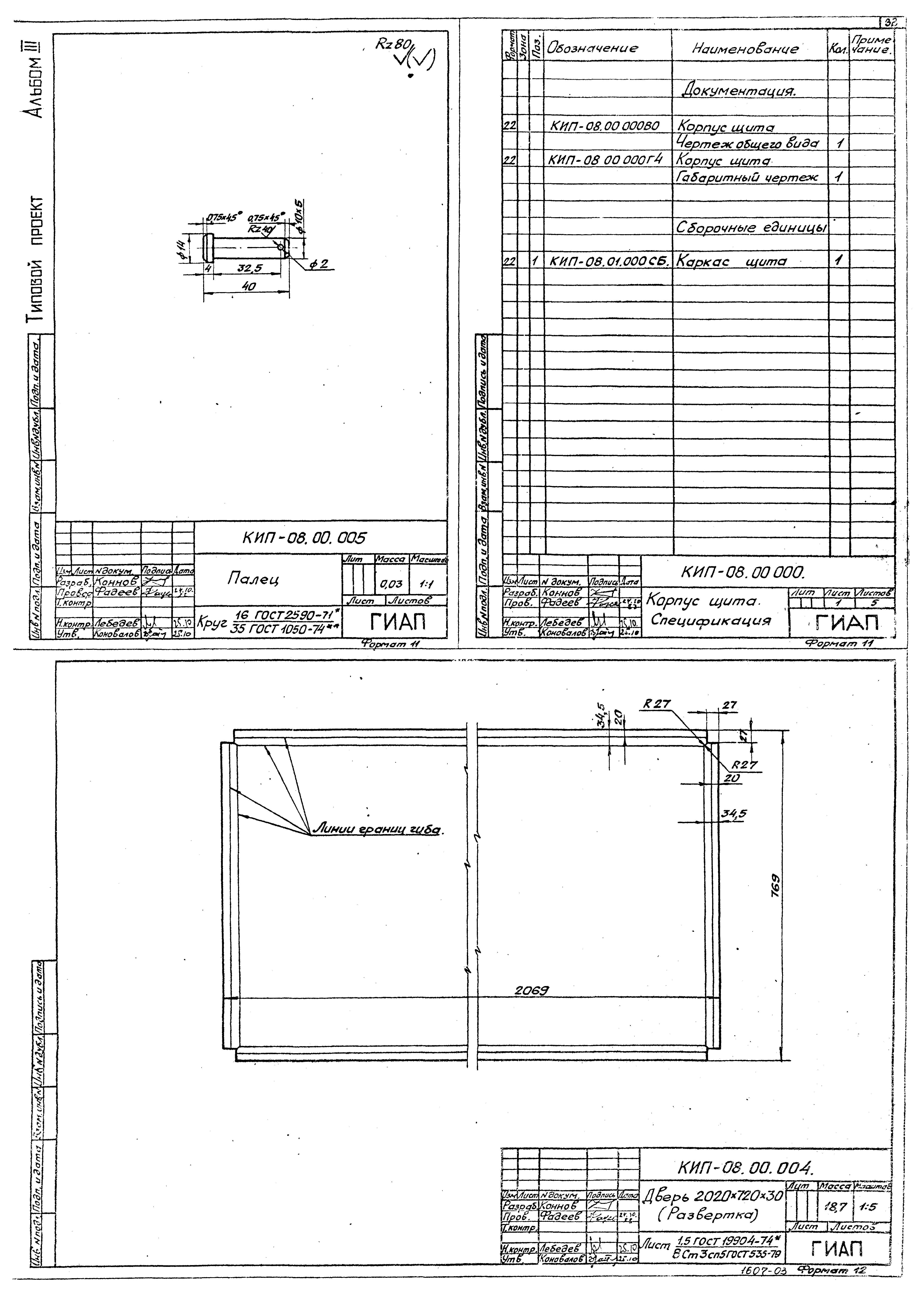

КИП-0800004 Дверь 2020х720х30 (развертка)
КИП-0800005 Палец
КИП-0800000 Корпус щита

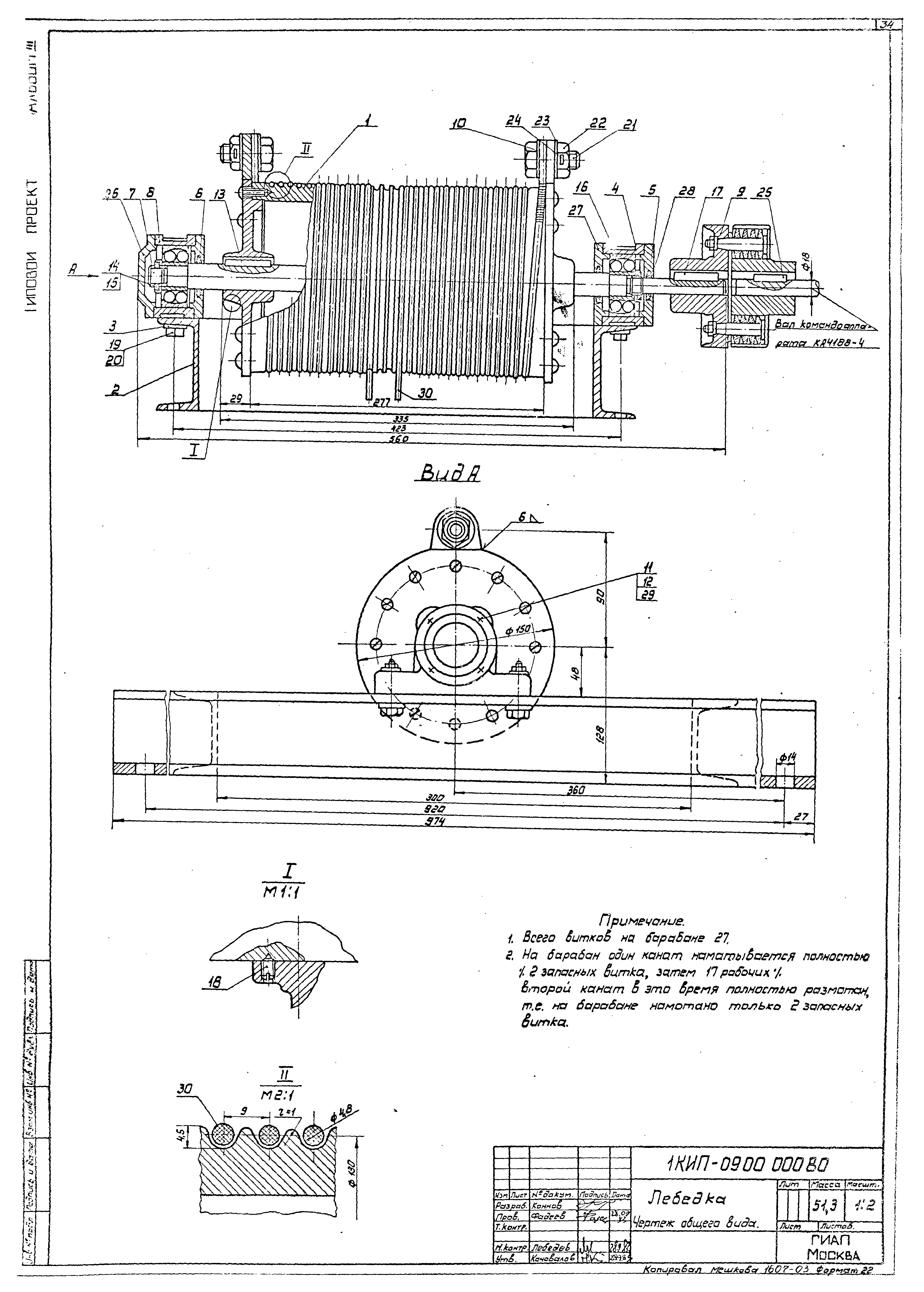

1КИП-0900000ВО Лебедка. Чертеж общего вида

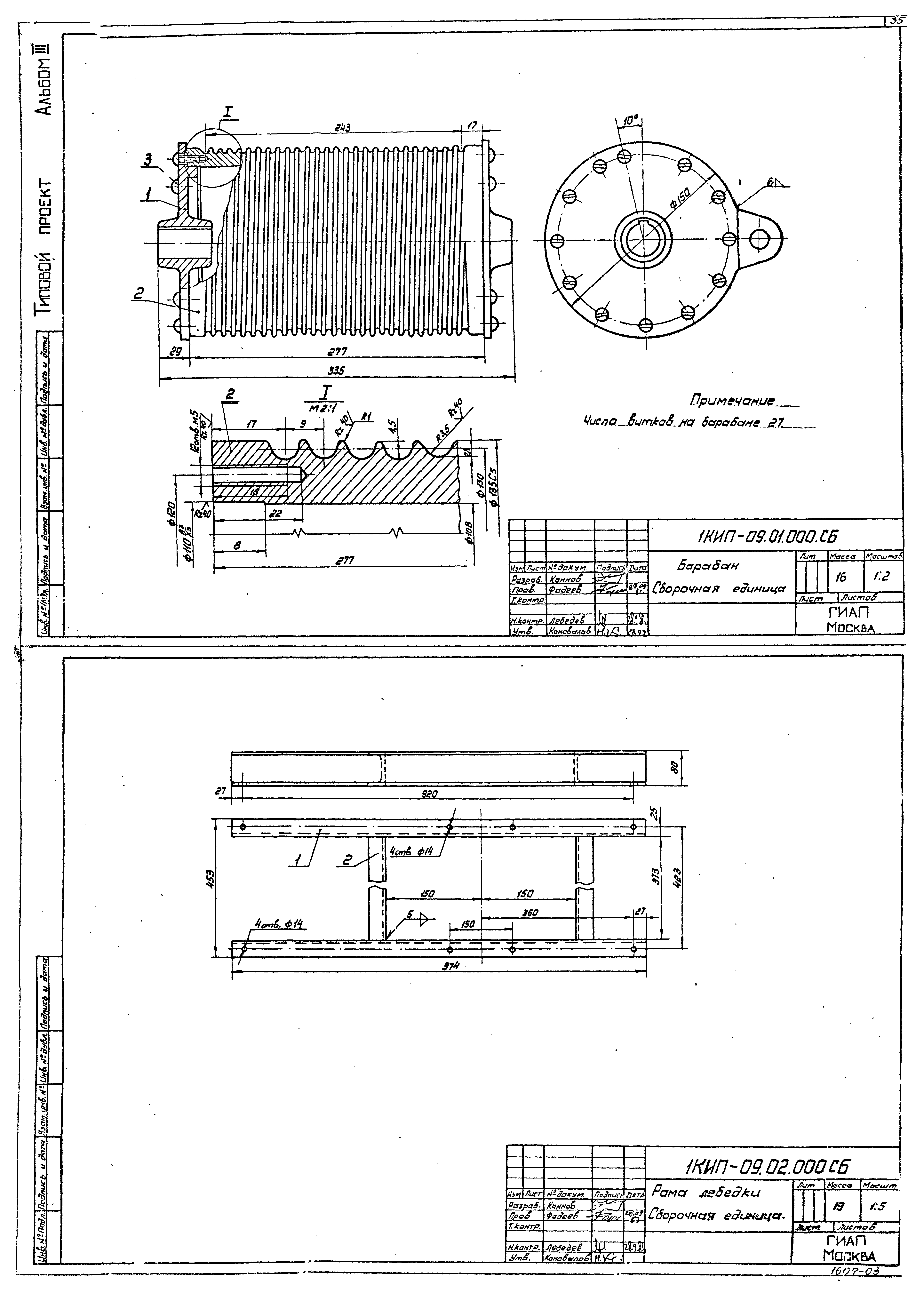

1КИП-0901000СБ Барабан. Сборочная единица
1КИП-0902000СБ Рама лебедки. Сборочная единица

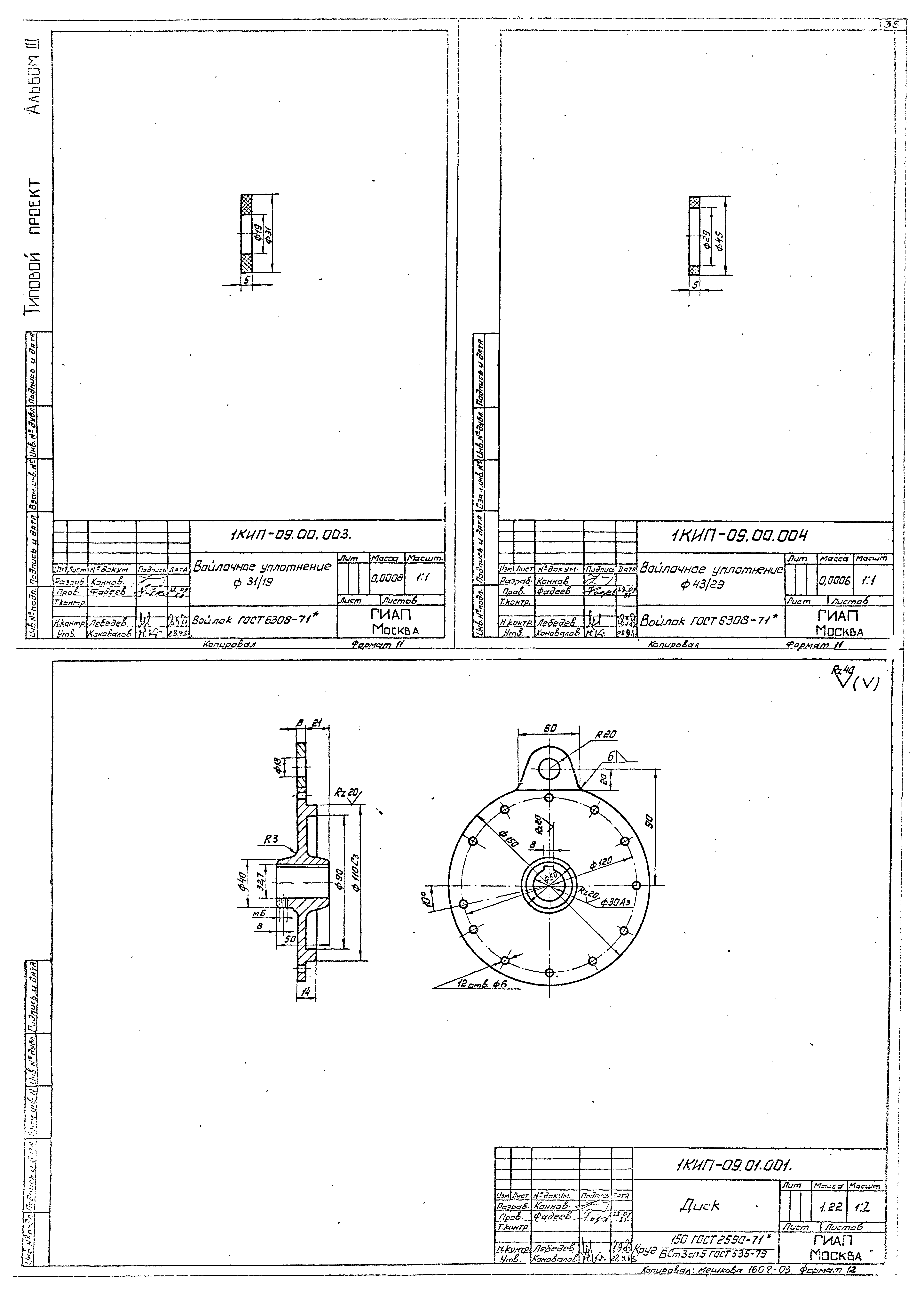

1КИП-0901001 Диск
1КИП-0900003 Войлочное уплотнение Ф 31/19
1КИП-0900004 Войлочное уплотнение Ф 43/29

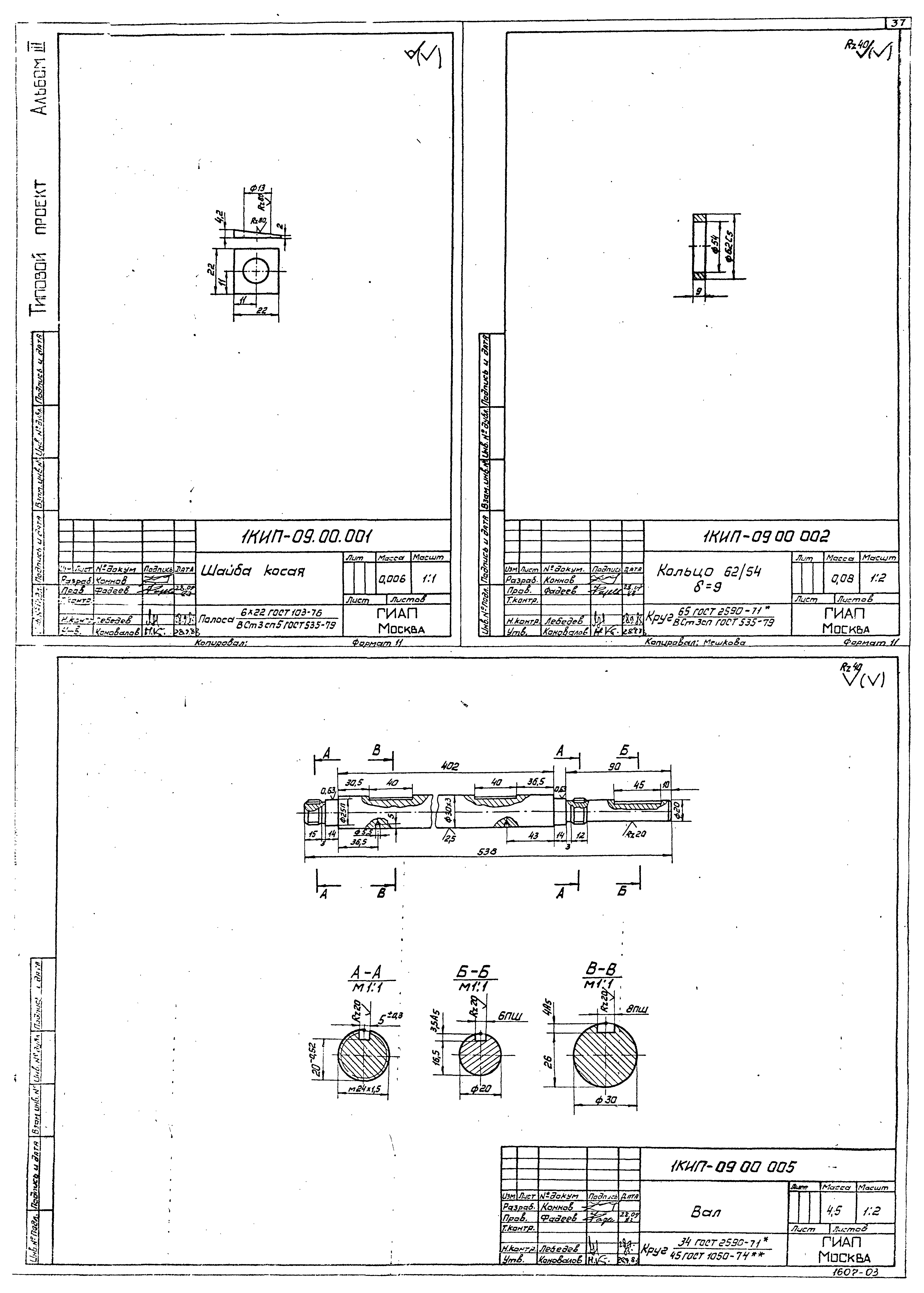

1КИП-0900001 Шайба косая
1КИП-0900002 Кольцо 62/54 б = 9
1КИП-0900005 Вал

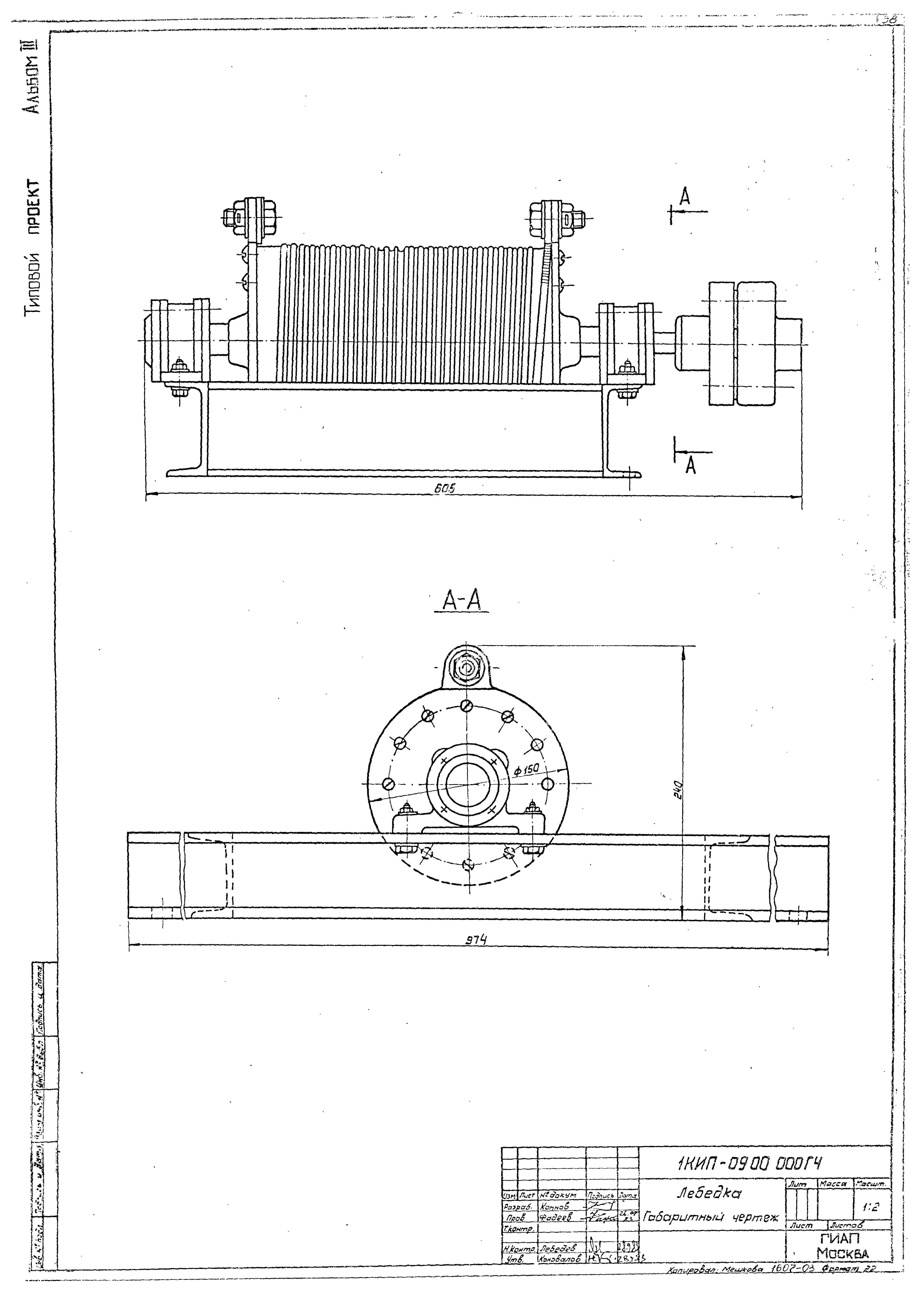

1КИП-0900000ГЧ Лебедка. Габаритный чертеж

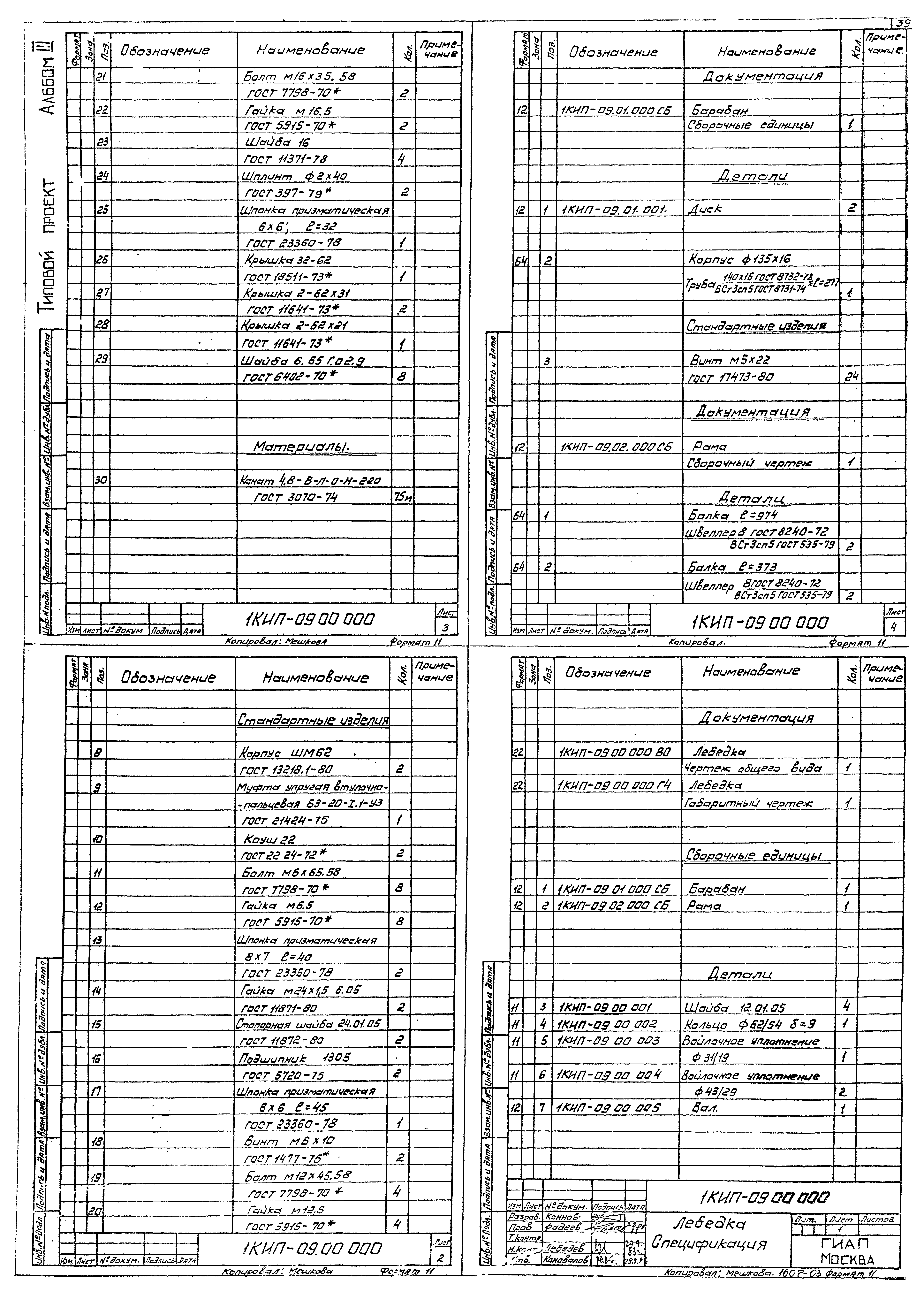

1КИП-0900000 Лебедка

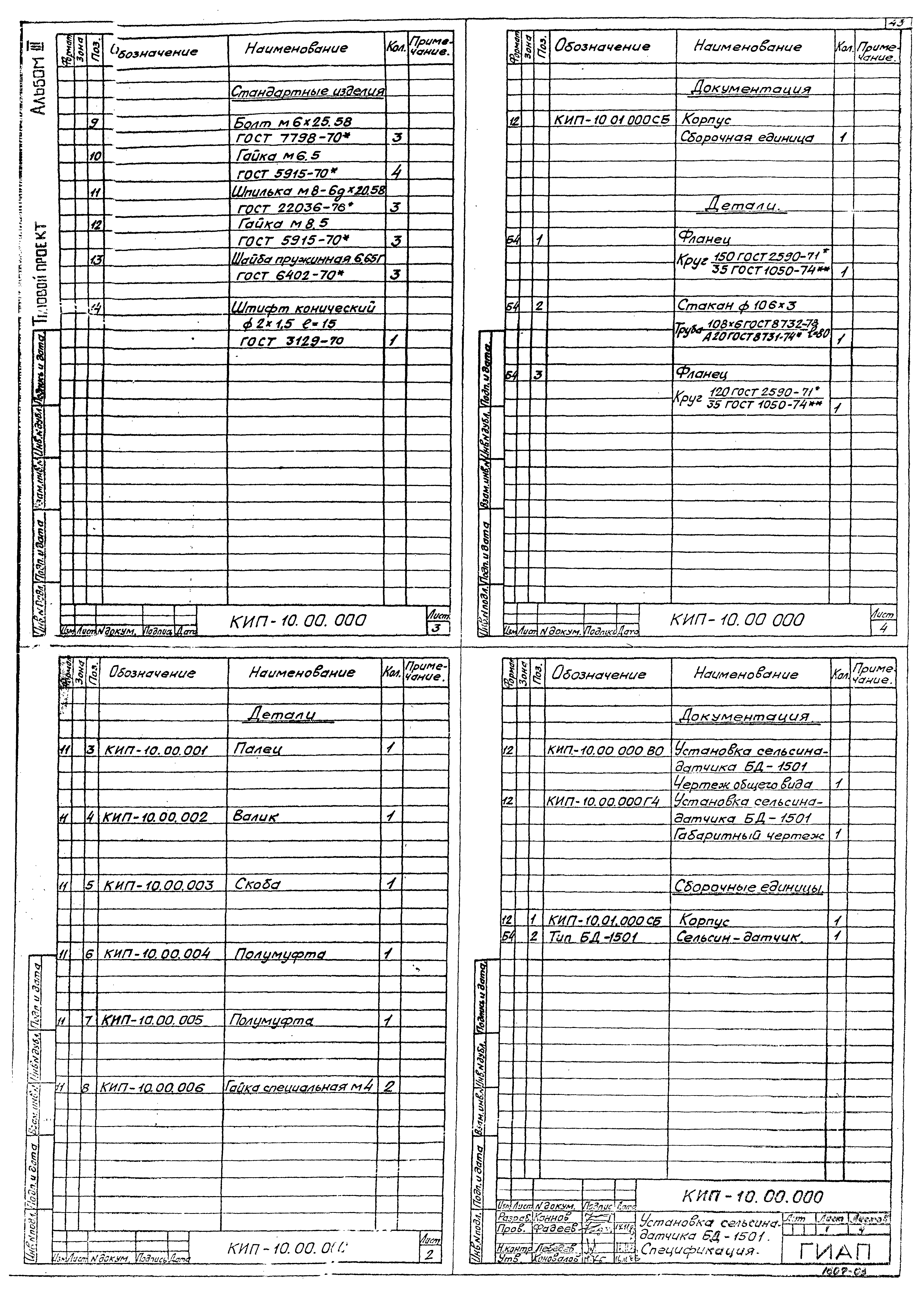

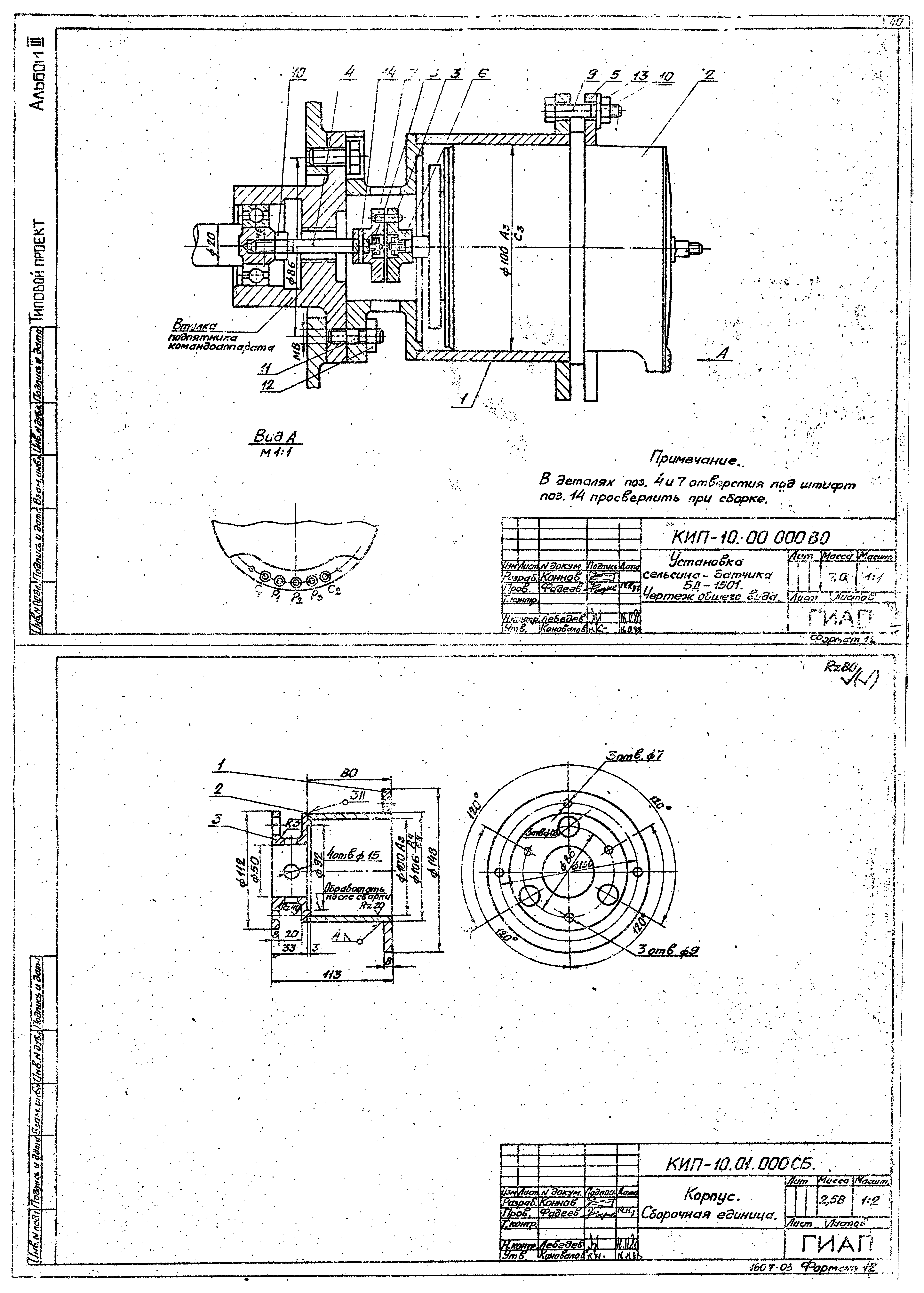

КИП-1000000ВО Установка сельсина-датчика БД-1501. Чертеж общего вида
КИП-1001000СБ Корпус. Сборочная единица

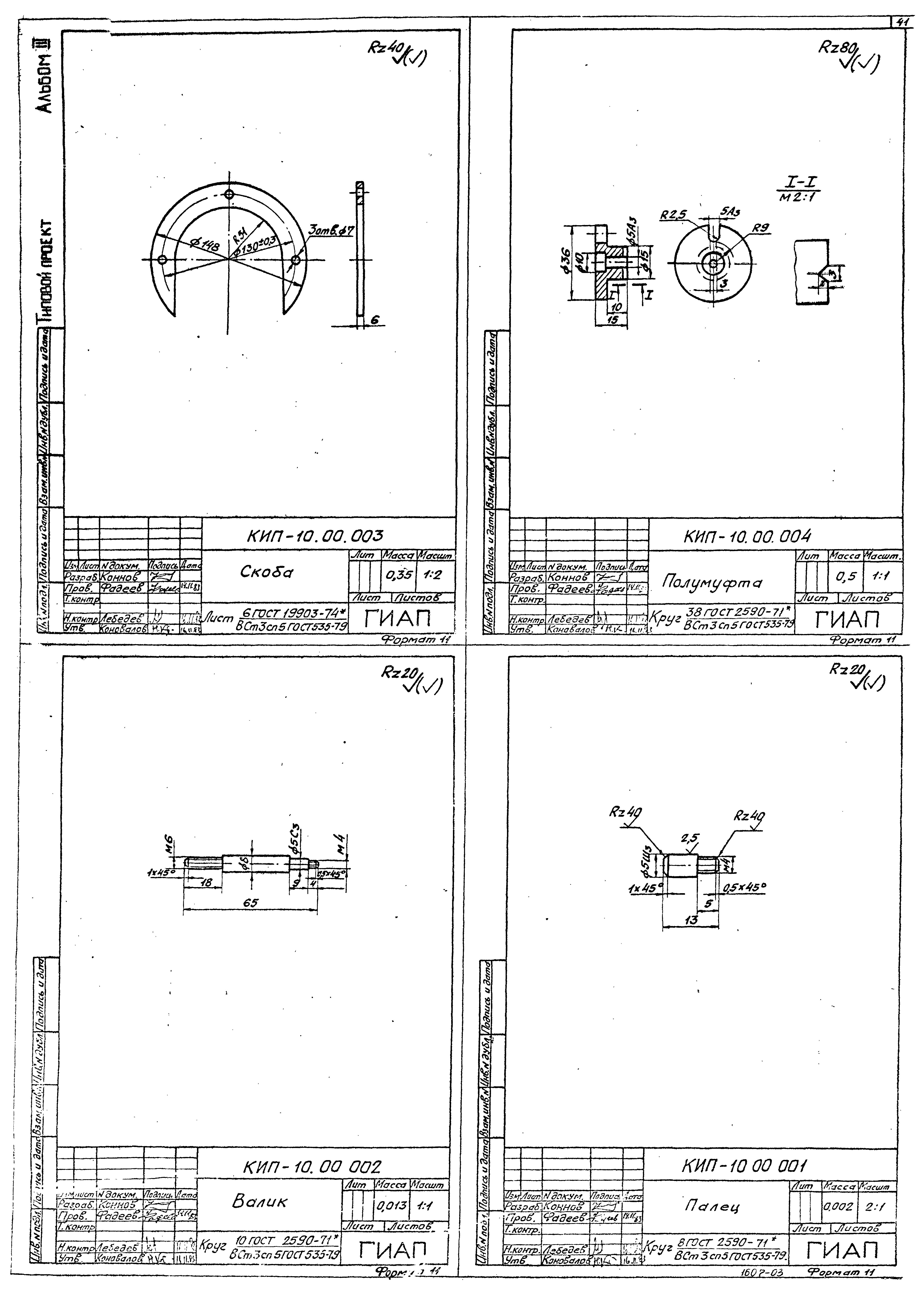

КИП-1000001 Палец
КИП-1000002 Валик
КИП-1000003 Скоба
КИП-1000004 Полумуфта
КИП-1000005 Полумуфта
КИП-1000006 Гайка специальная М4

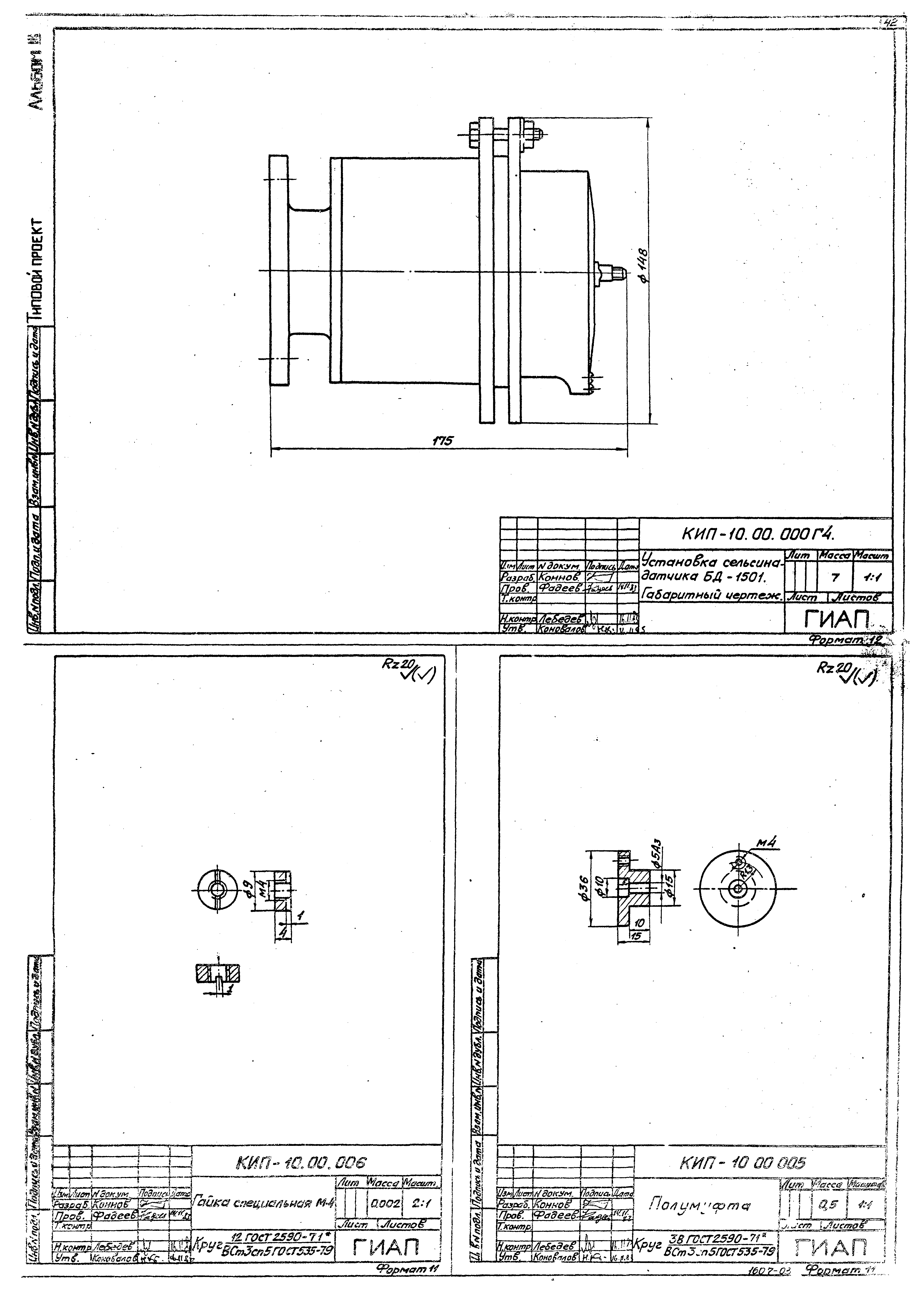

КИП-1000000ГЧ Установка сельсина-датчика БД-1501. Габаритный чертеж
КИП-1000000 Установка сельсина-датчика БД-1501

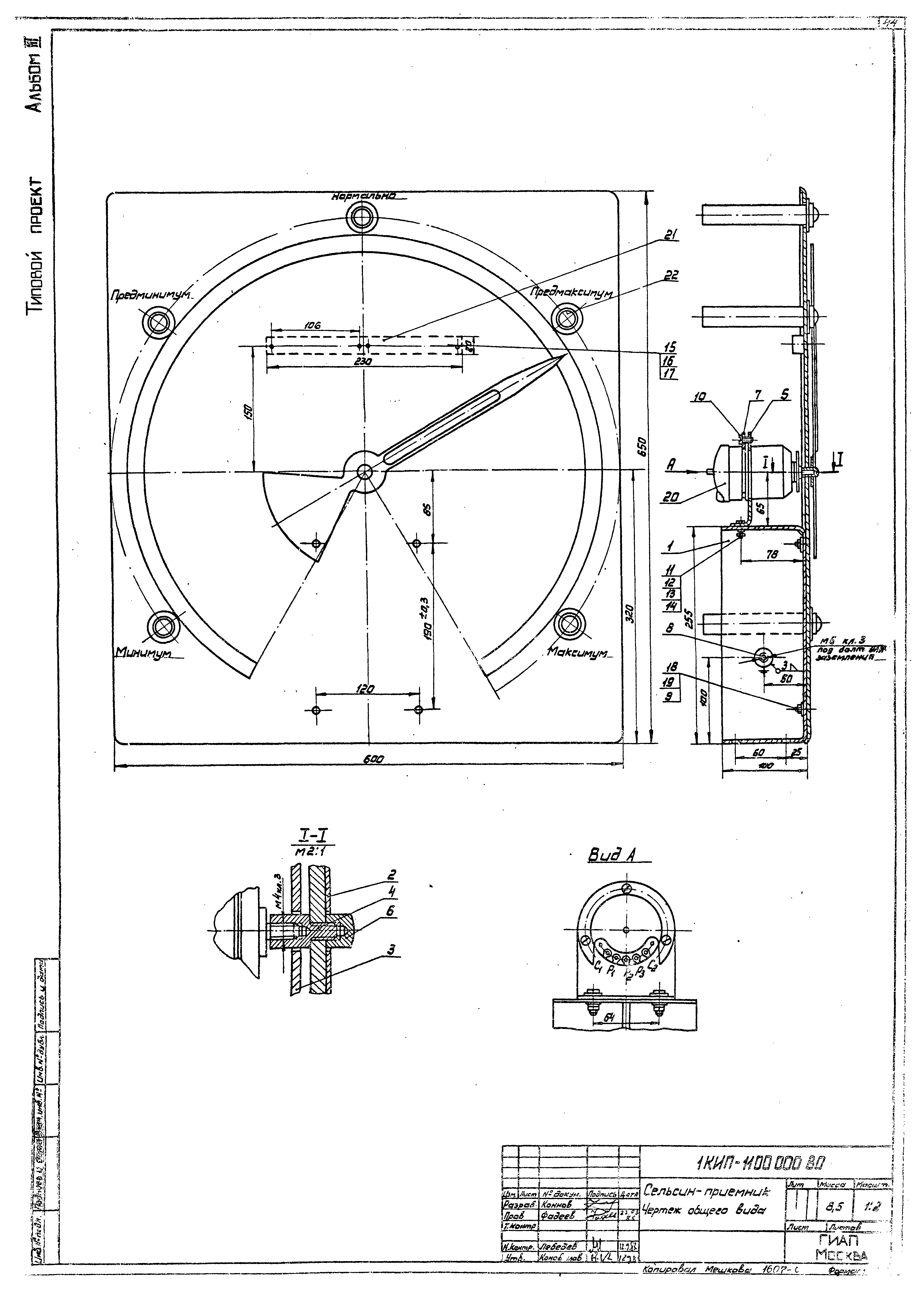

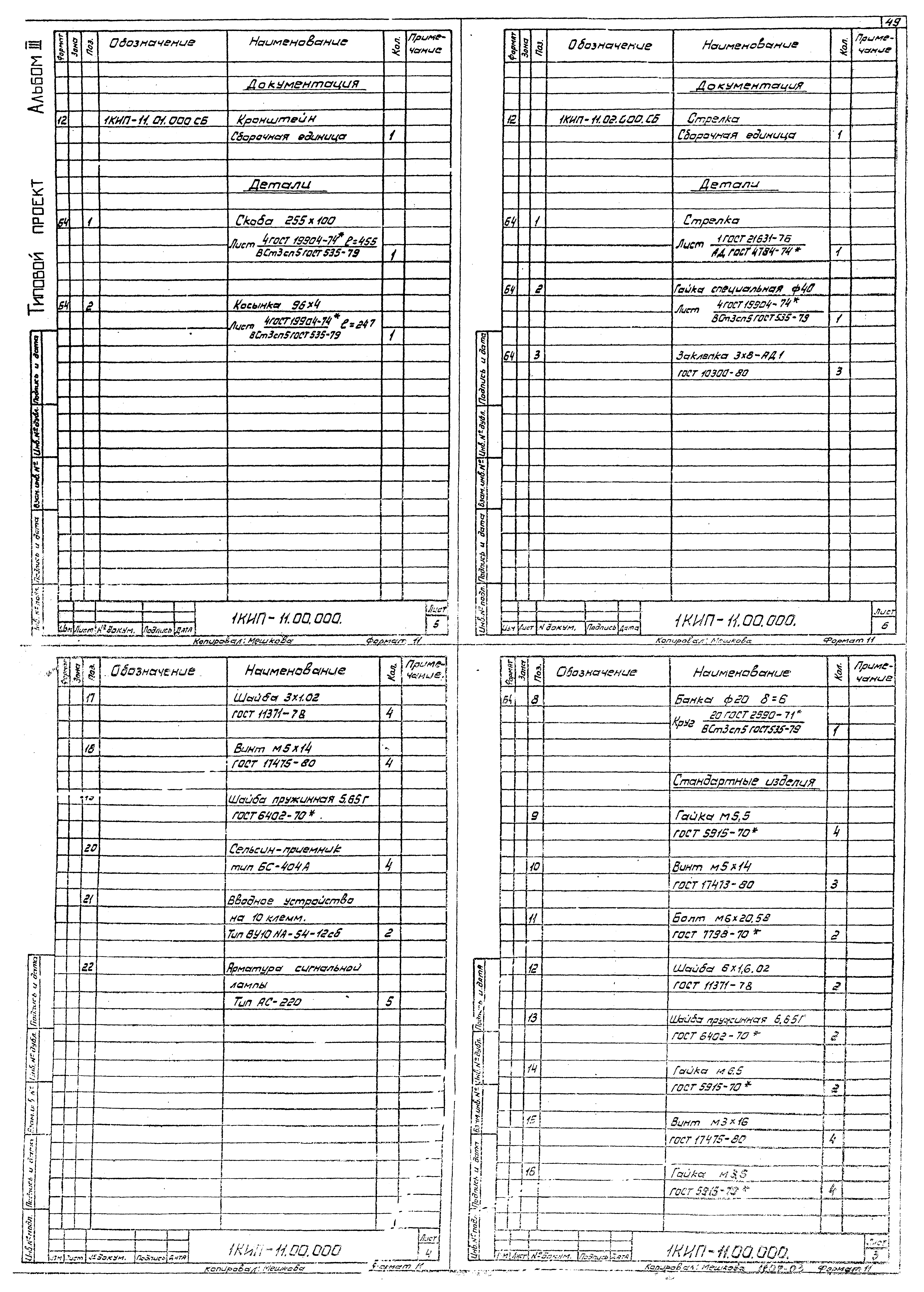

1КИП-1100000ВО Сельсин-приемник. Чертеж общего вида
1КИП-1101000СБ Кронштейн. Сборочная единица

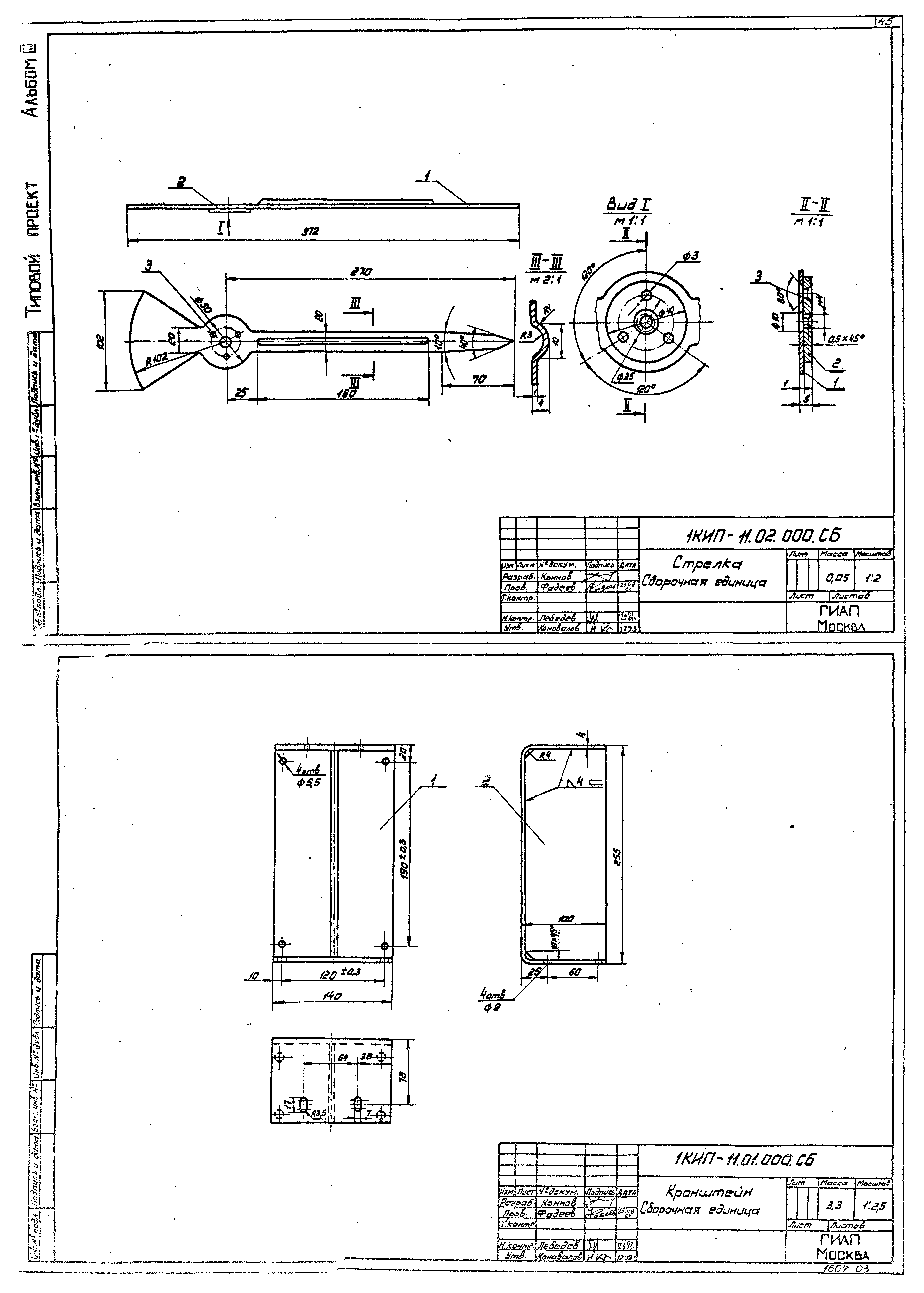

1КИП-1102000СБ Стрелка. Сборочная единица

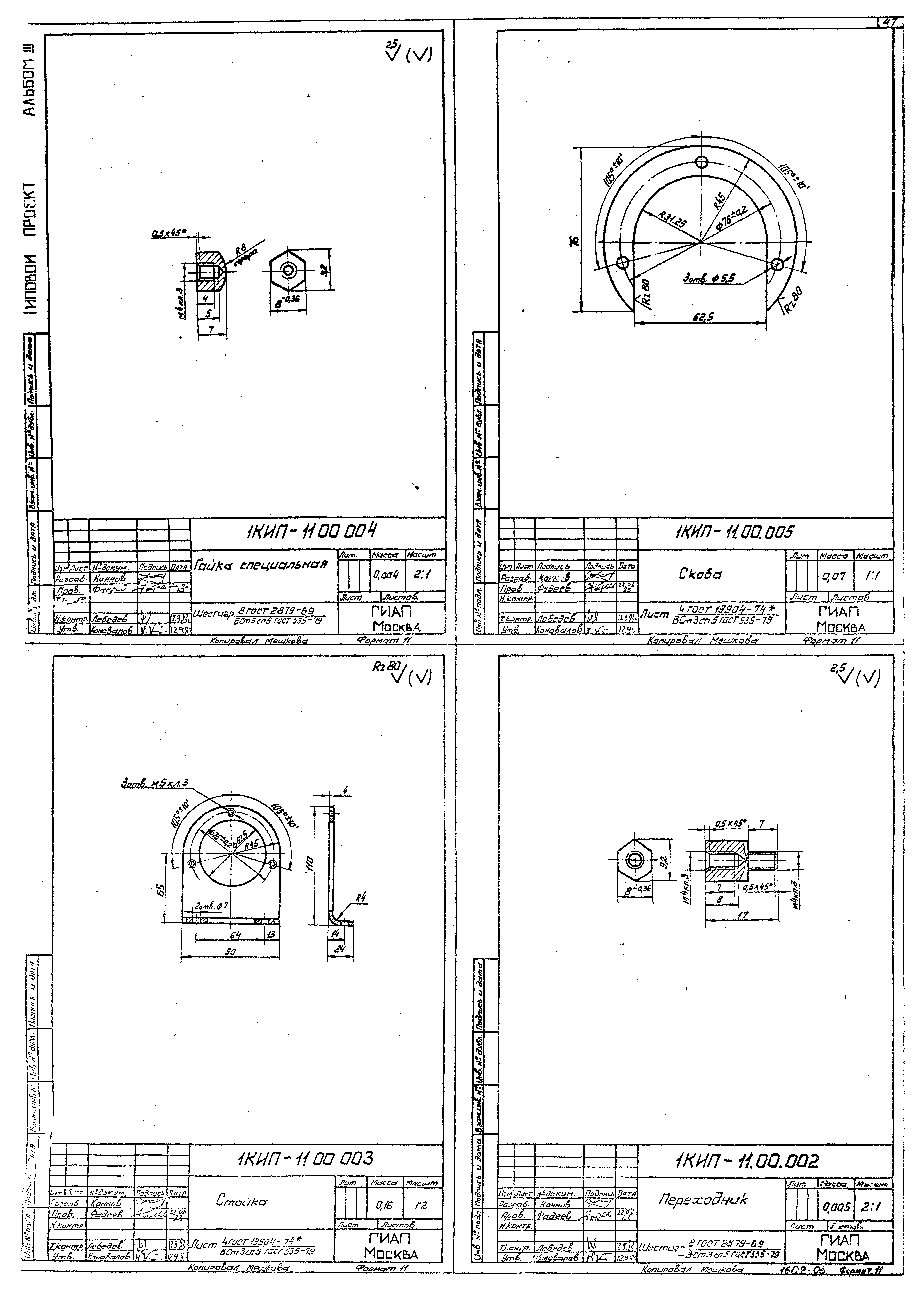

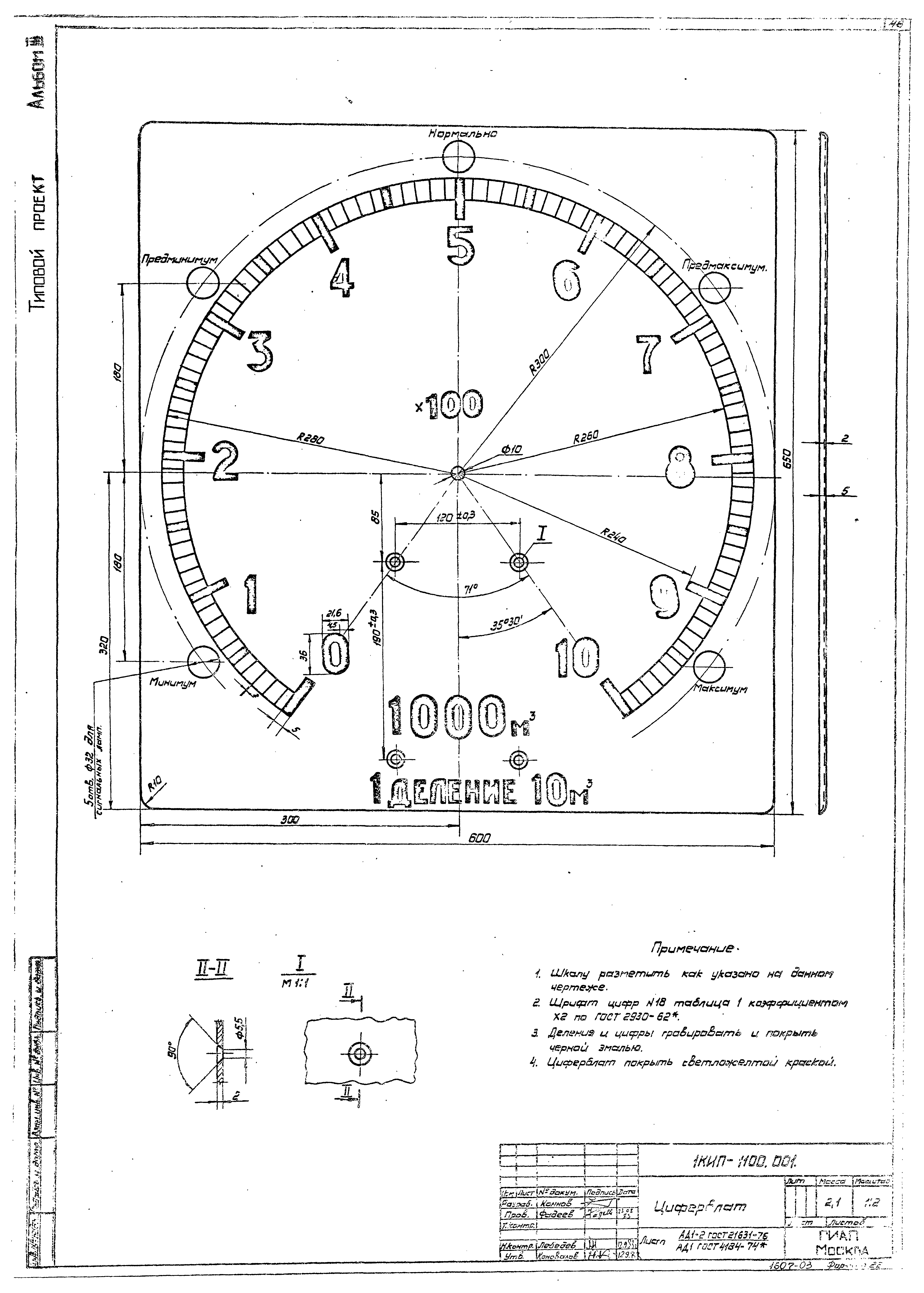

1КИП-1100001 Циферблат
1КИП-1100002 Переходник
1КИП-1100003 Стойка
1КИП-1100004 Гайка специальная
1КИП-1100005 Скоба

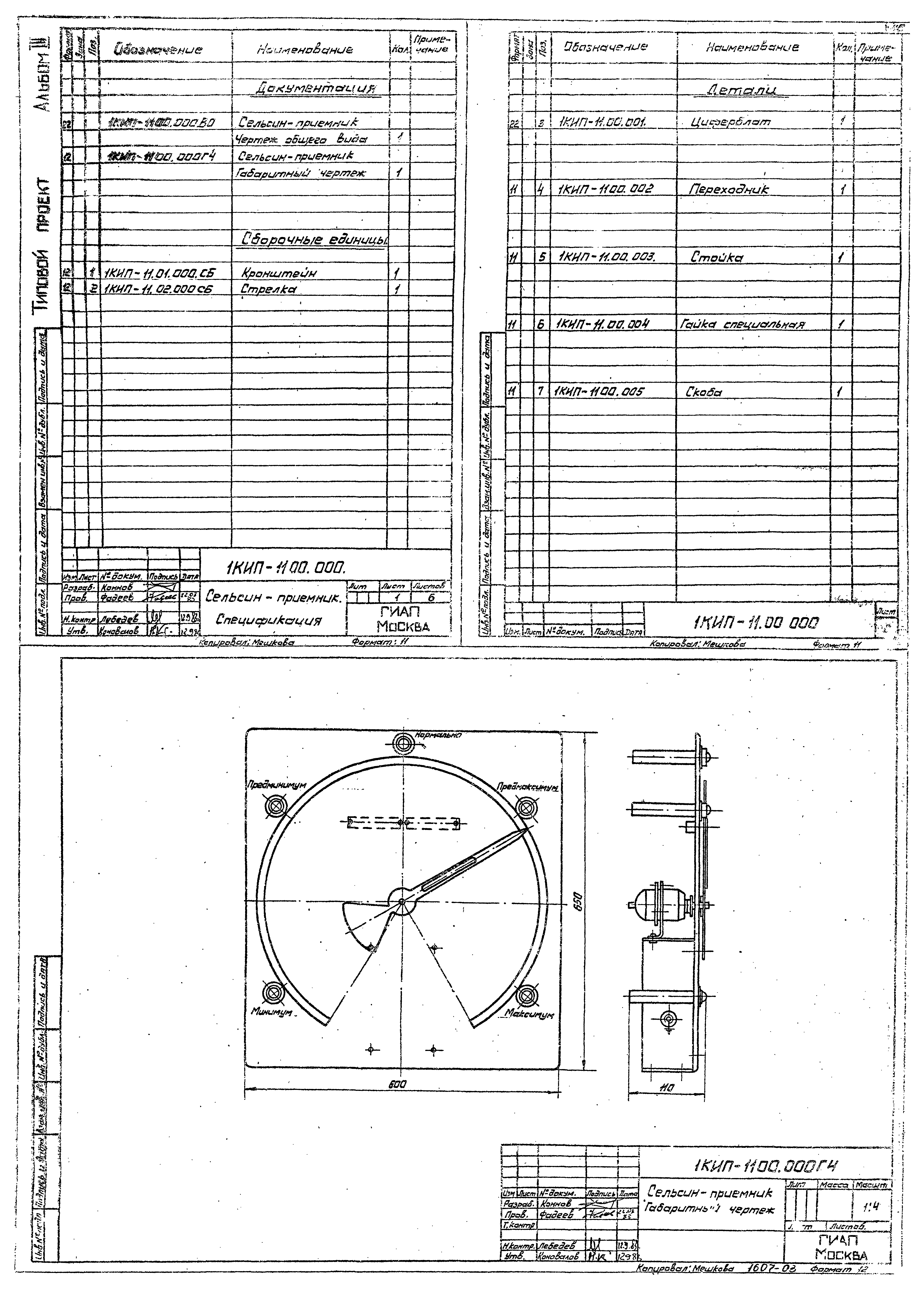

1КИП-1100000ГЧ Сельсин-приемник. Габаритный чертеж
1КИП-1100000 Сельсин-приемник

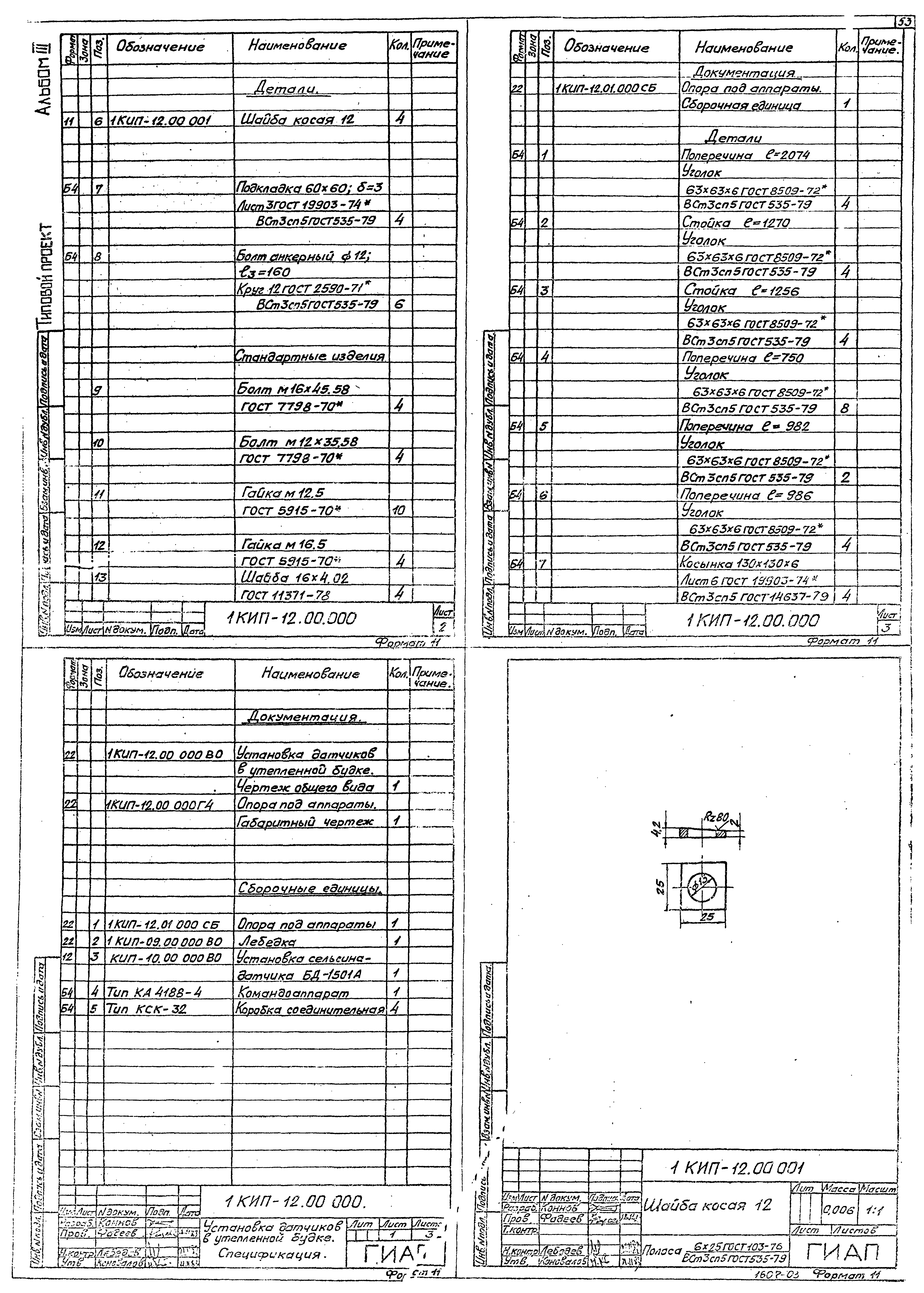

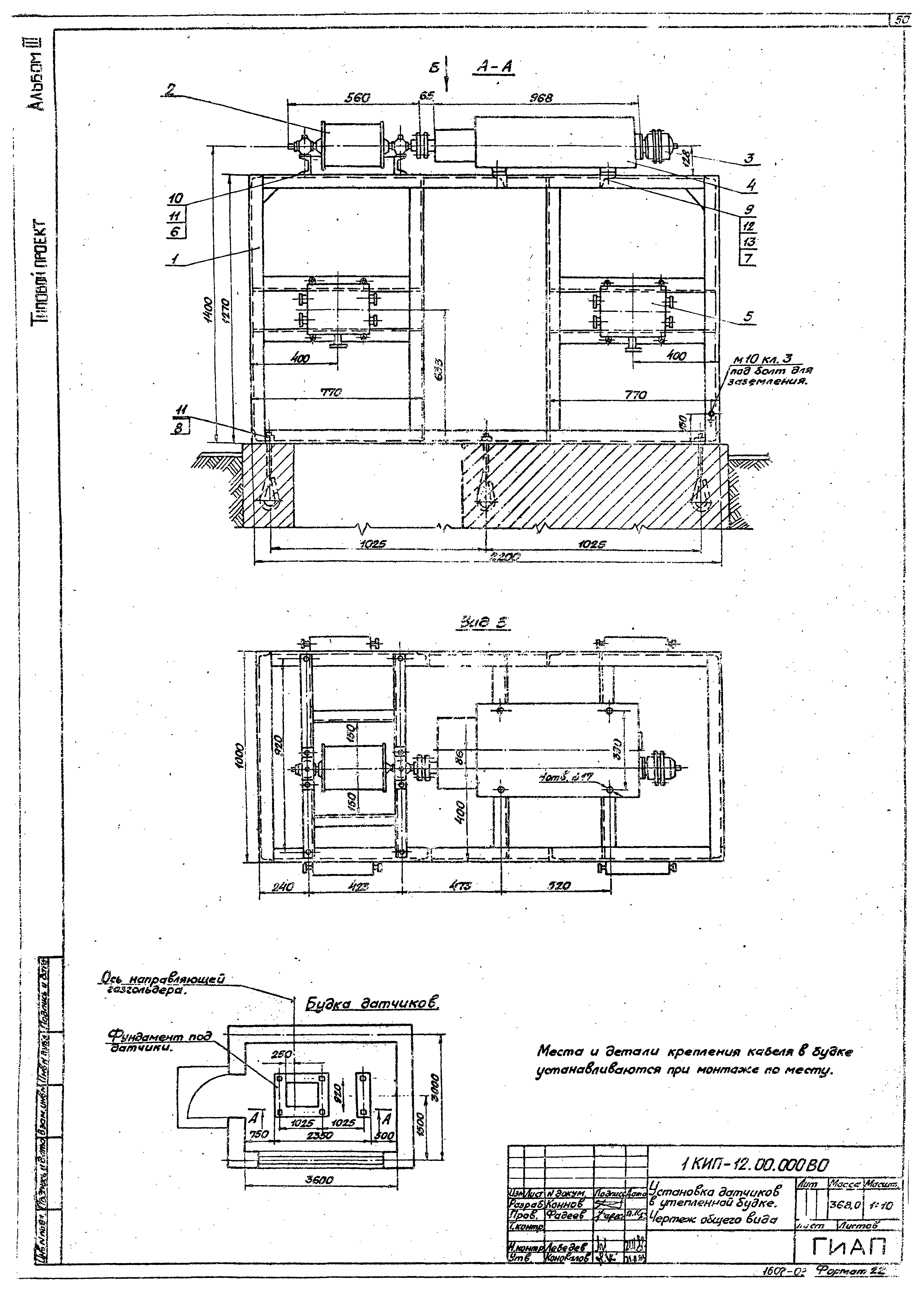

1КИП-1200000ВО Установка датчиков в утепленной будке. Чертеж общего вида

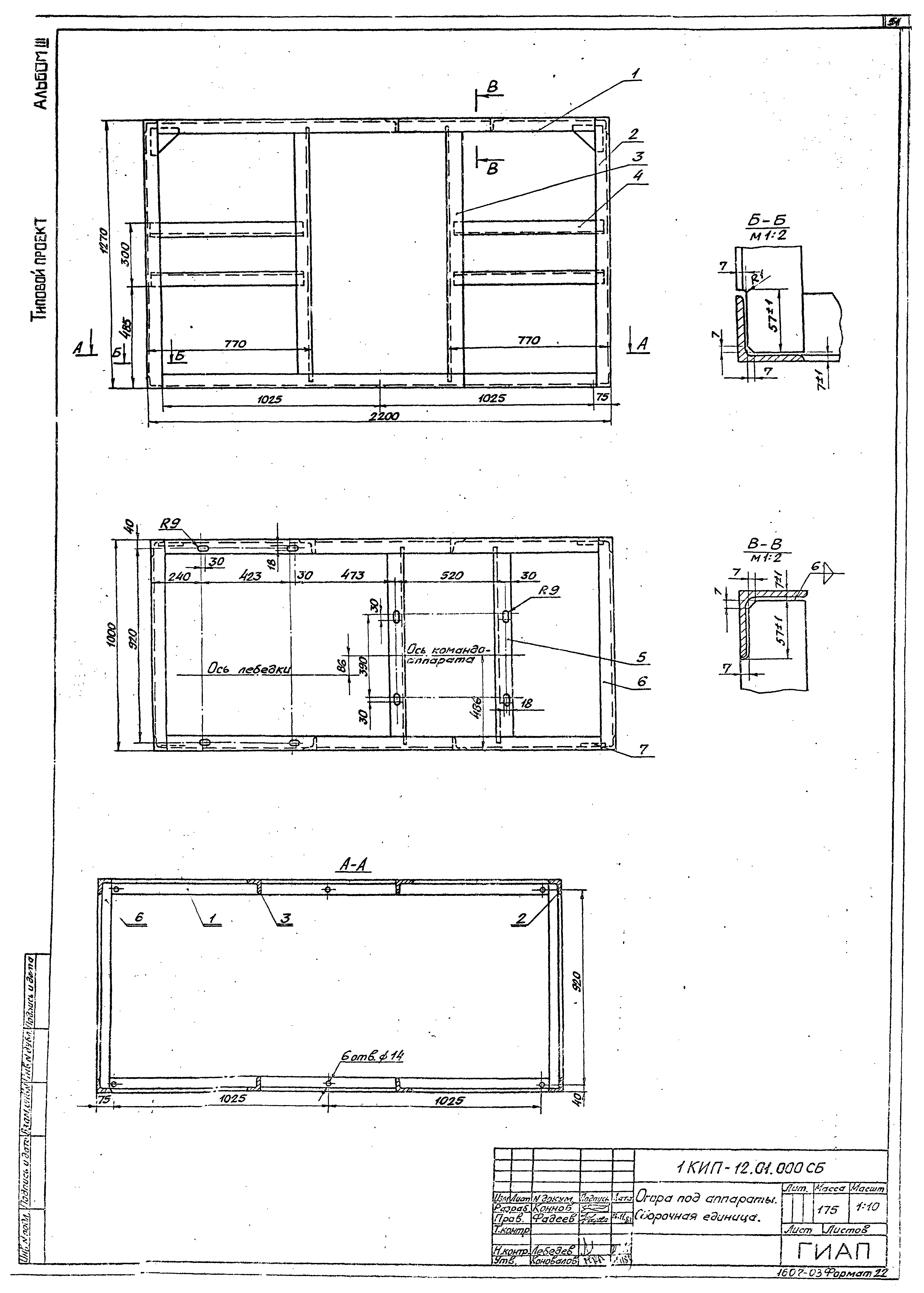

1КИП-1201000СБ Опора под аппараты. Сборочная единица

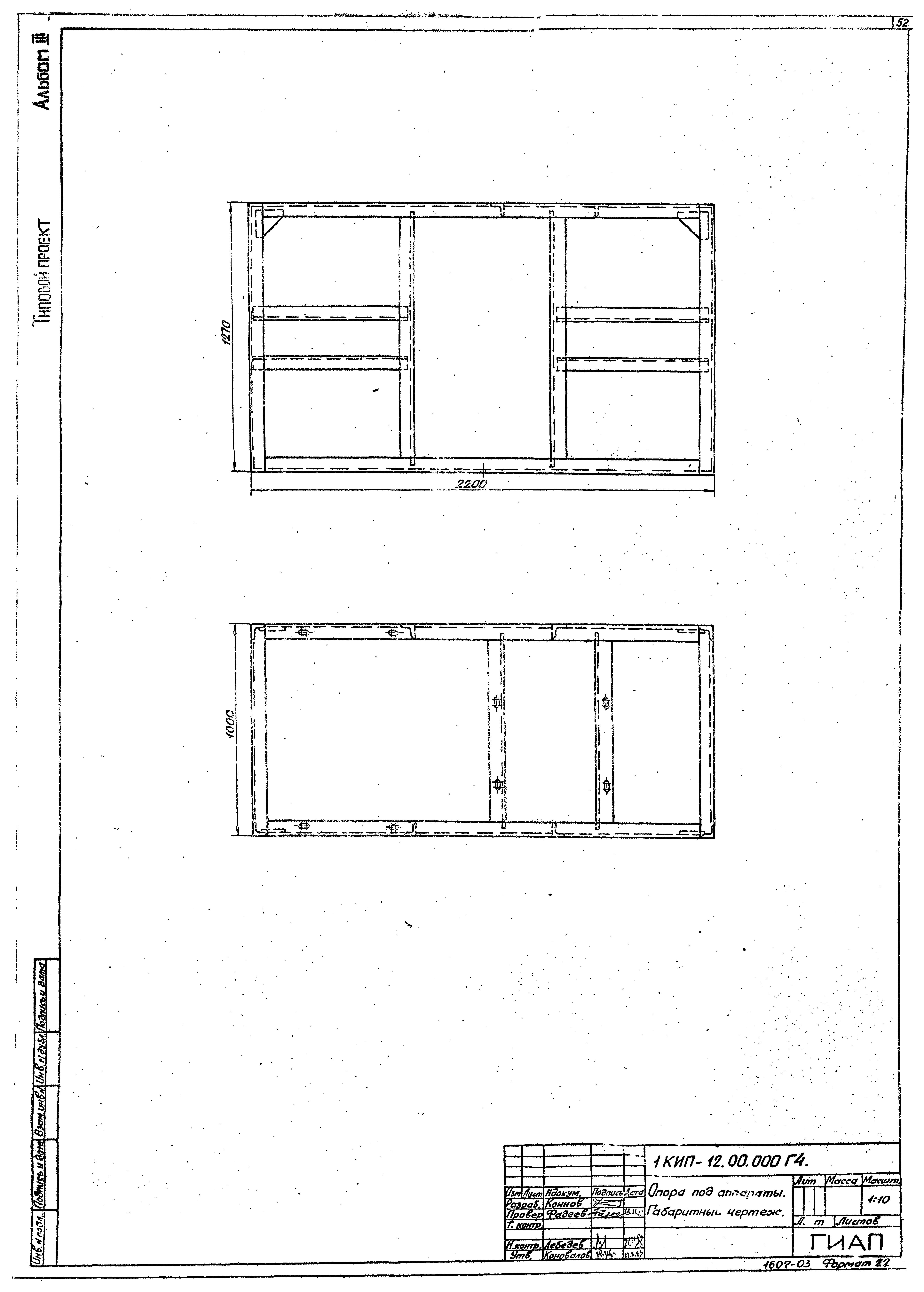

1КИП-1200000ГЧ Опора под аппараты. Габаритный чертеж
1КИП-1200001 Шайба косая 12
1КИП-1200000 Установка датчиков в утепленной будке

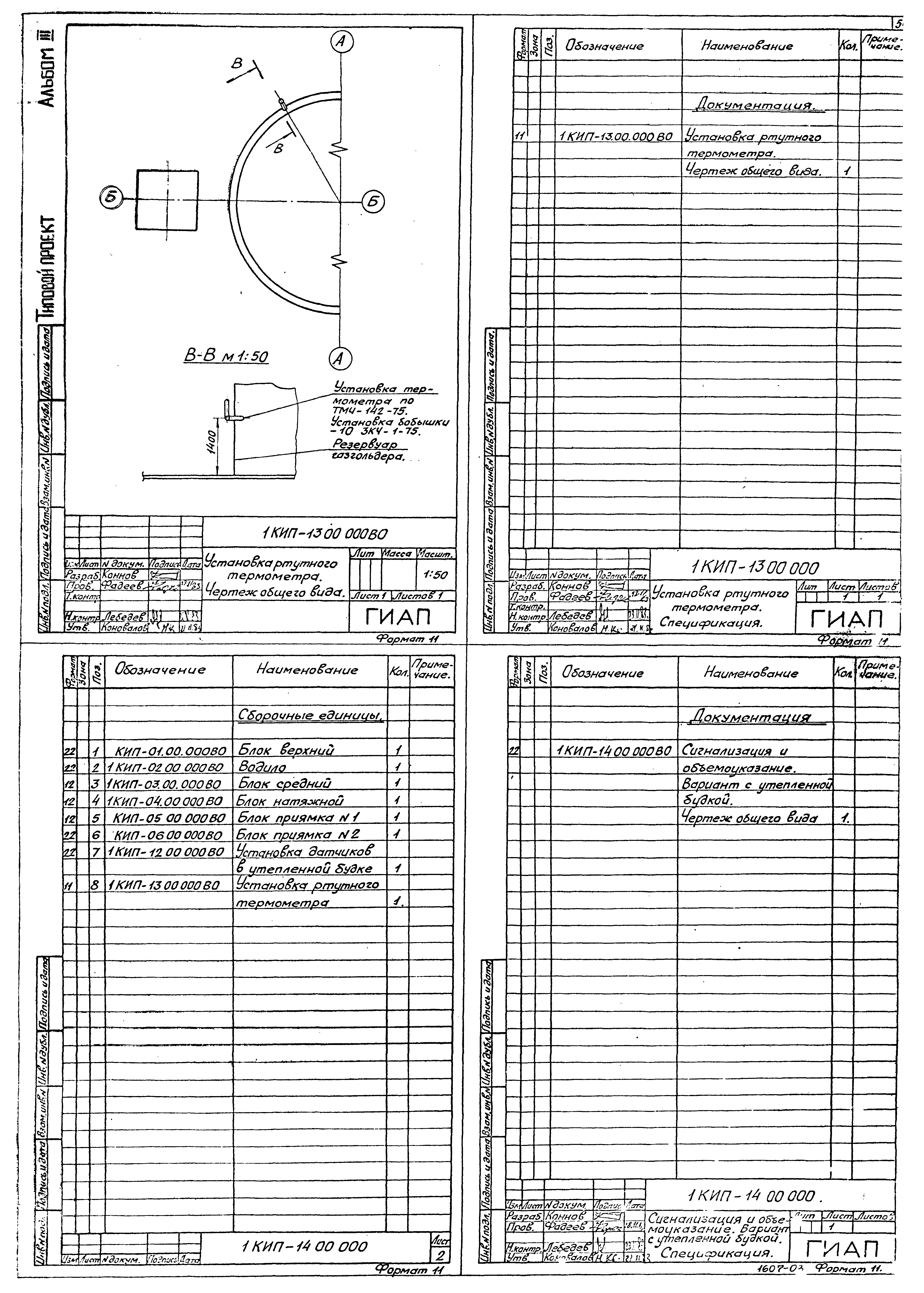

1КИП-1300000ВО Установка ртутного термометра. Чертеж общего вида
1КИП-1300000 Установка ртутного термометра
1КИП-1400000 Сигнализация и объемоуказание. Вариант с утепленной будкой

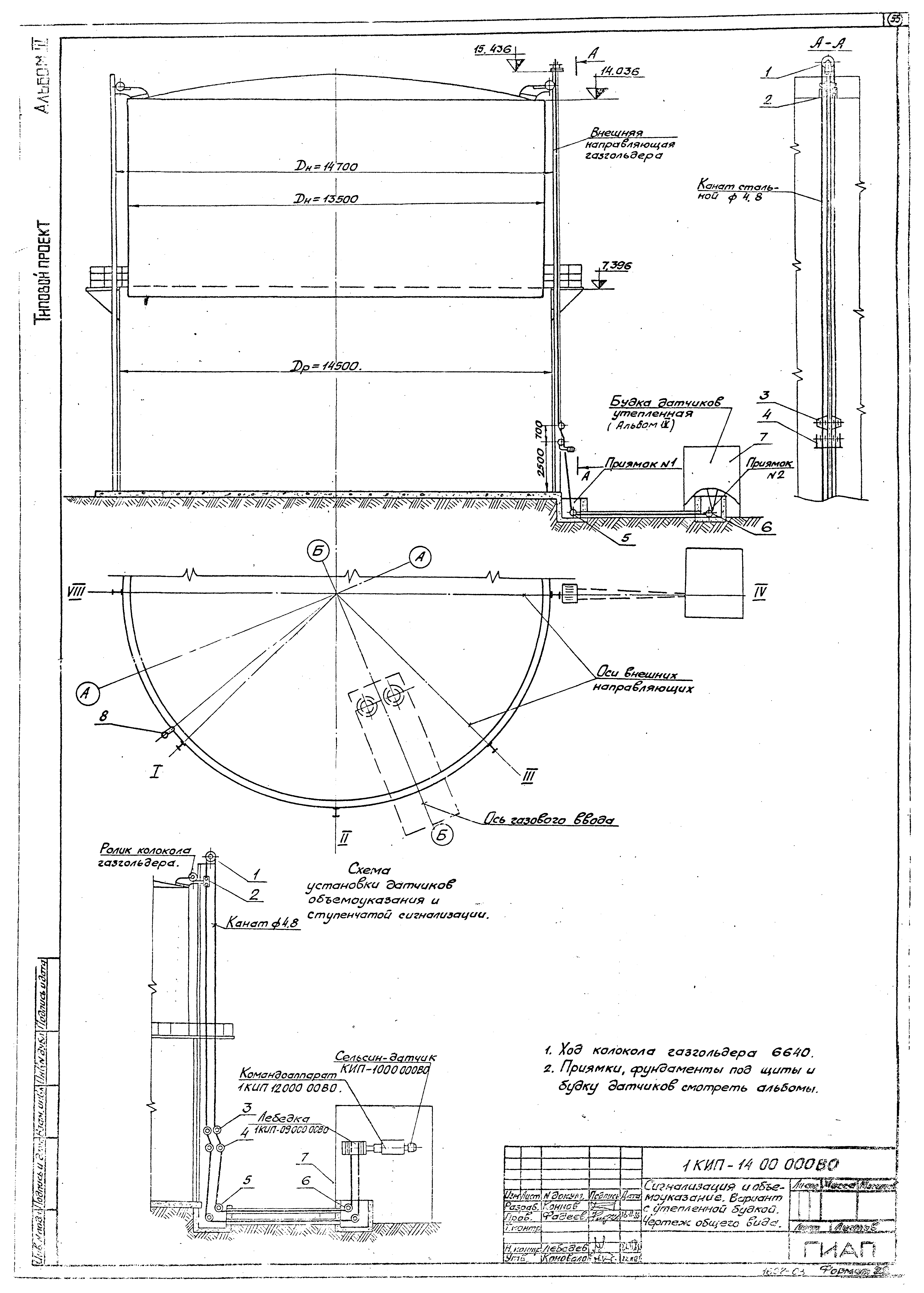

1КИП-1400000ВО Сигнализация и объемоуказание. Вариант с утепленной будкой. Чертеж общего вида
Разработан: ГИАП Минудобрений СССР
Утверждён:17.05.1984 Министерство по производству минеральных удобрений СССР (USSR Ministry of Mineral Fertilizer Production 25-89)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Газгольдеры
