Скачать Типовой проект ОТП.С.03.61.36 Столбовая трансформаторная подстанция напряжением 10/0,4 кВ мощностью до 100 кВА

Дата актуализации: 10.08.2017

Типовой проект ОТП.С.03.61.36

Столбовая трансформаторная подстанция напряжением 10/0,4 кВ мощностью до 100 кВА

Обозначение: Типовой проект ОТП.С.03.61.36
Обозначение англ: ОТП.С.03.61.36
Статус:не определен законодательством
Название рус.:Столбовая трансформаторная подстанция напряжением 10/0,4 кВ мощностью до 100 кВА
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1994

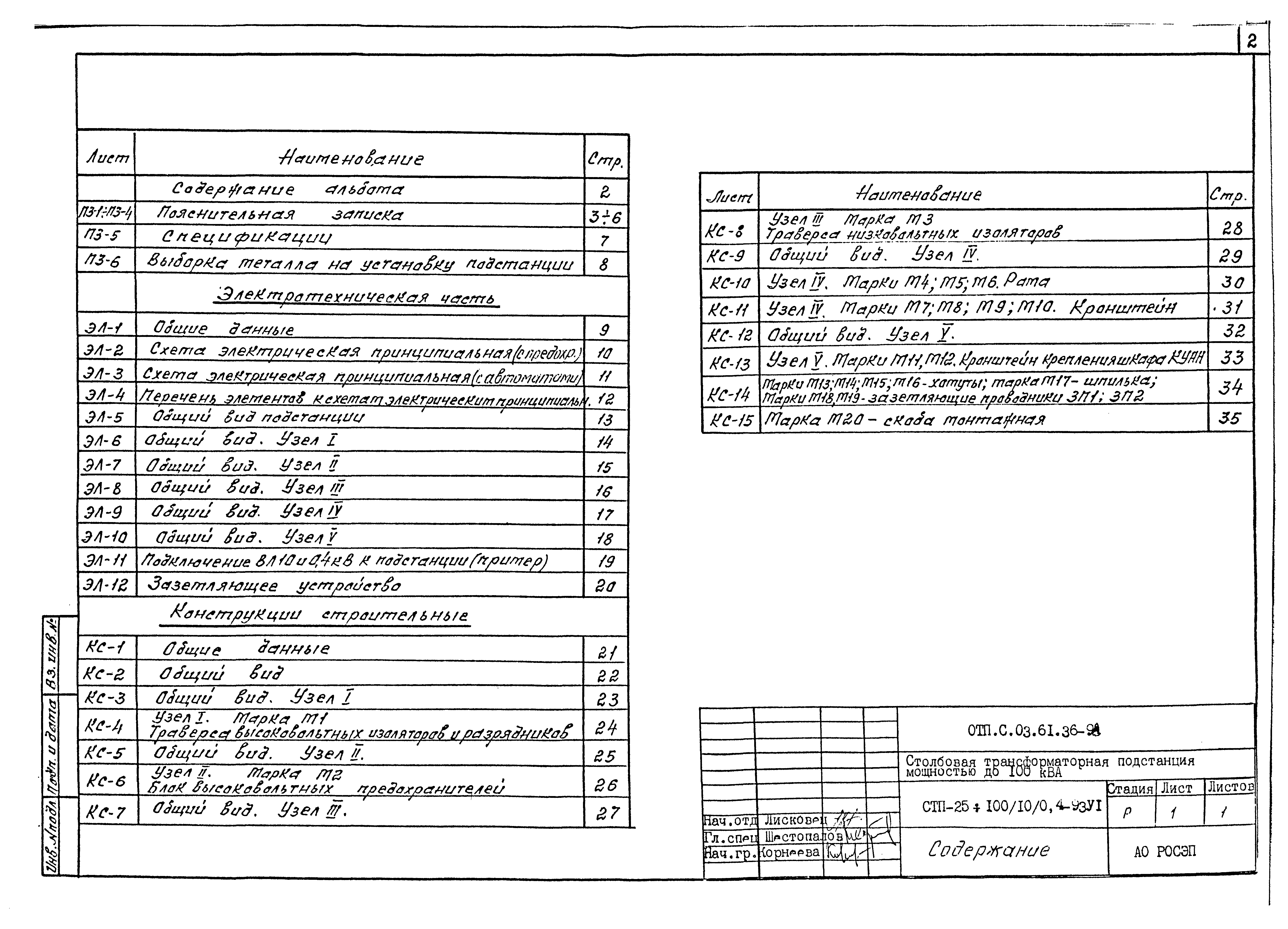

Оглавление:Содержание альбома

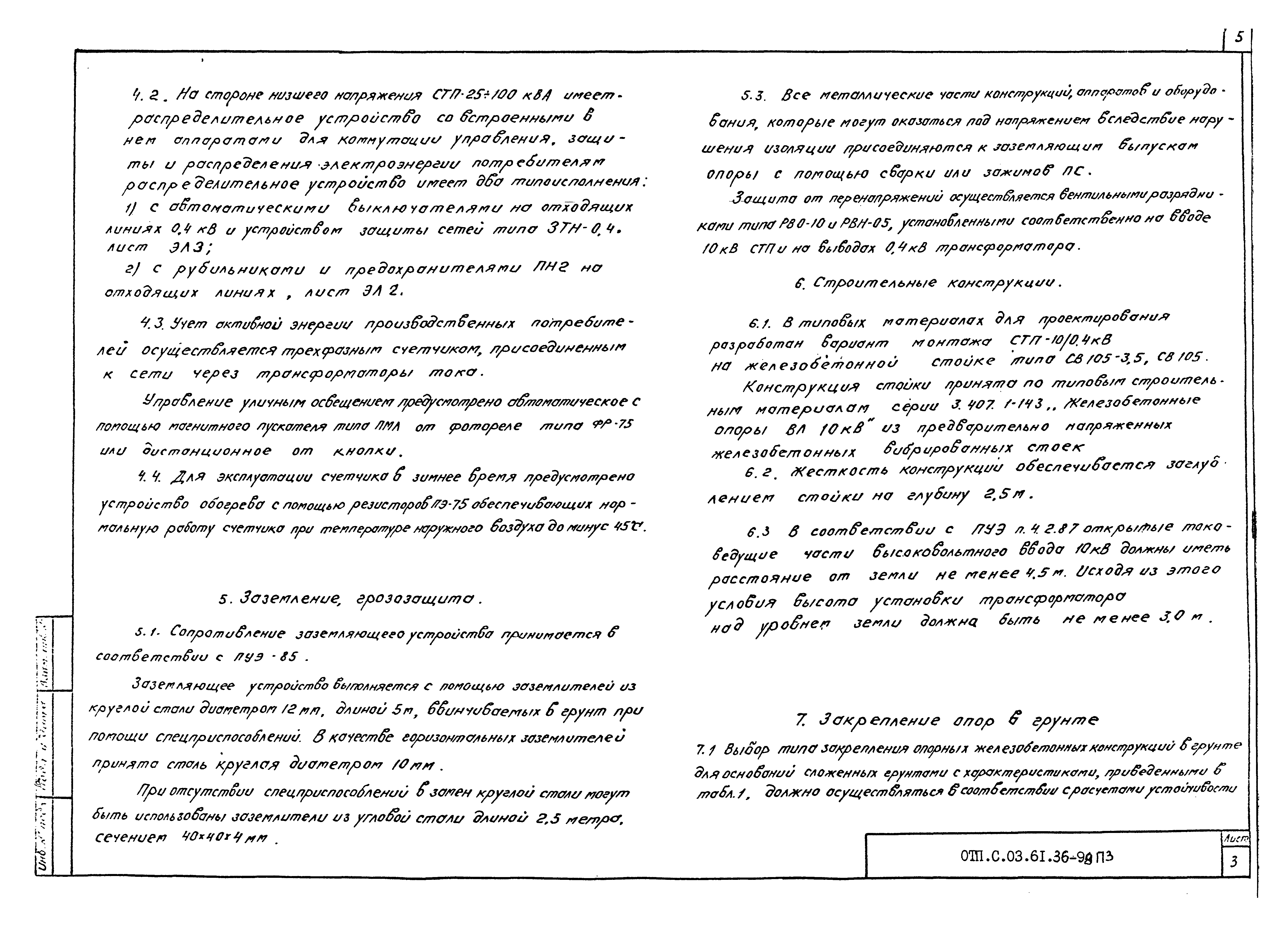

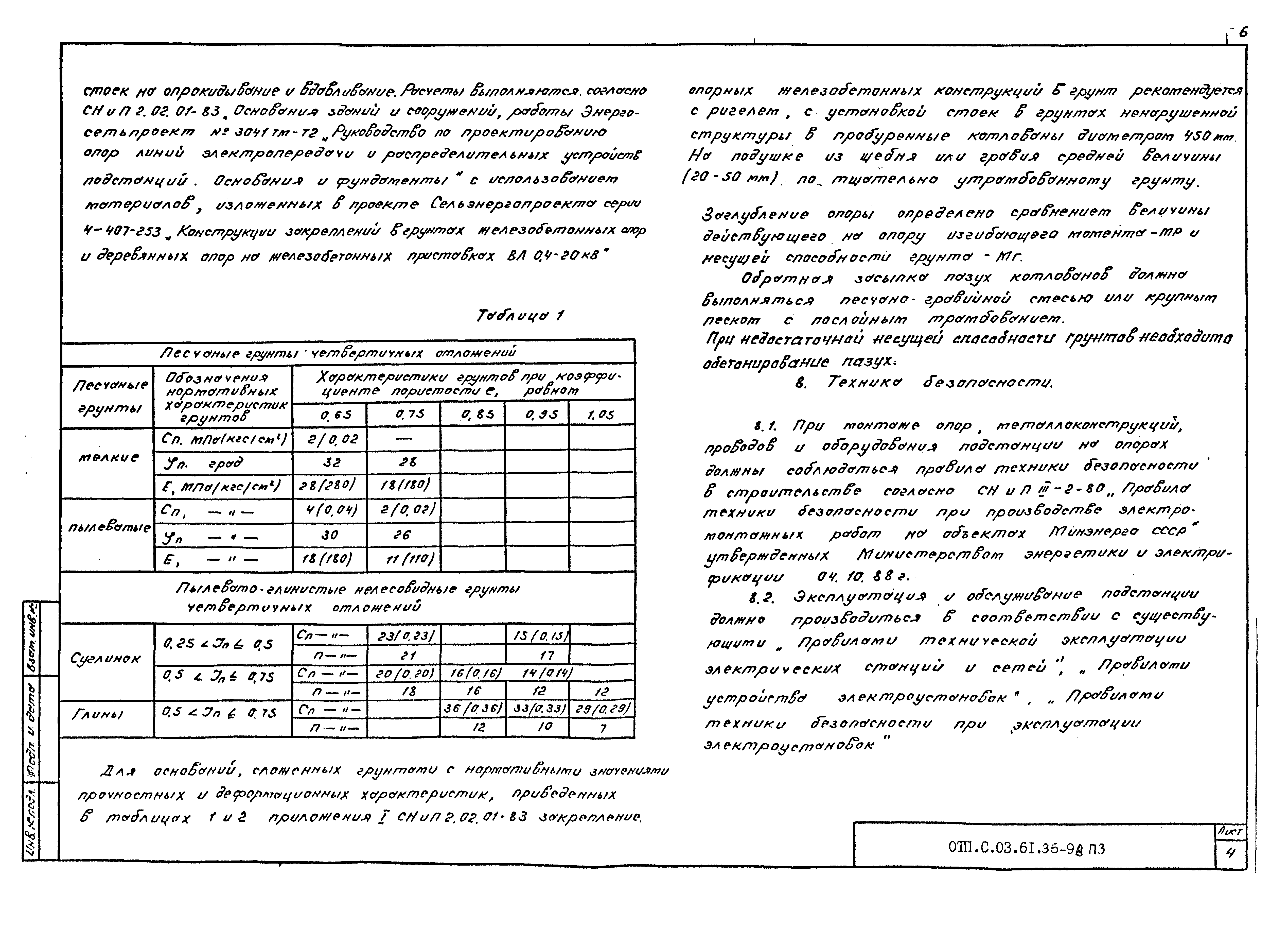

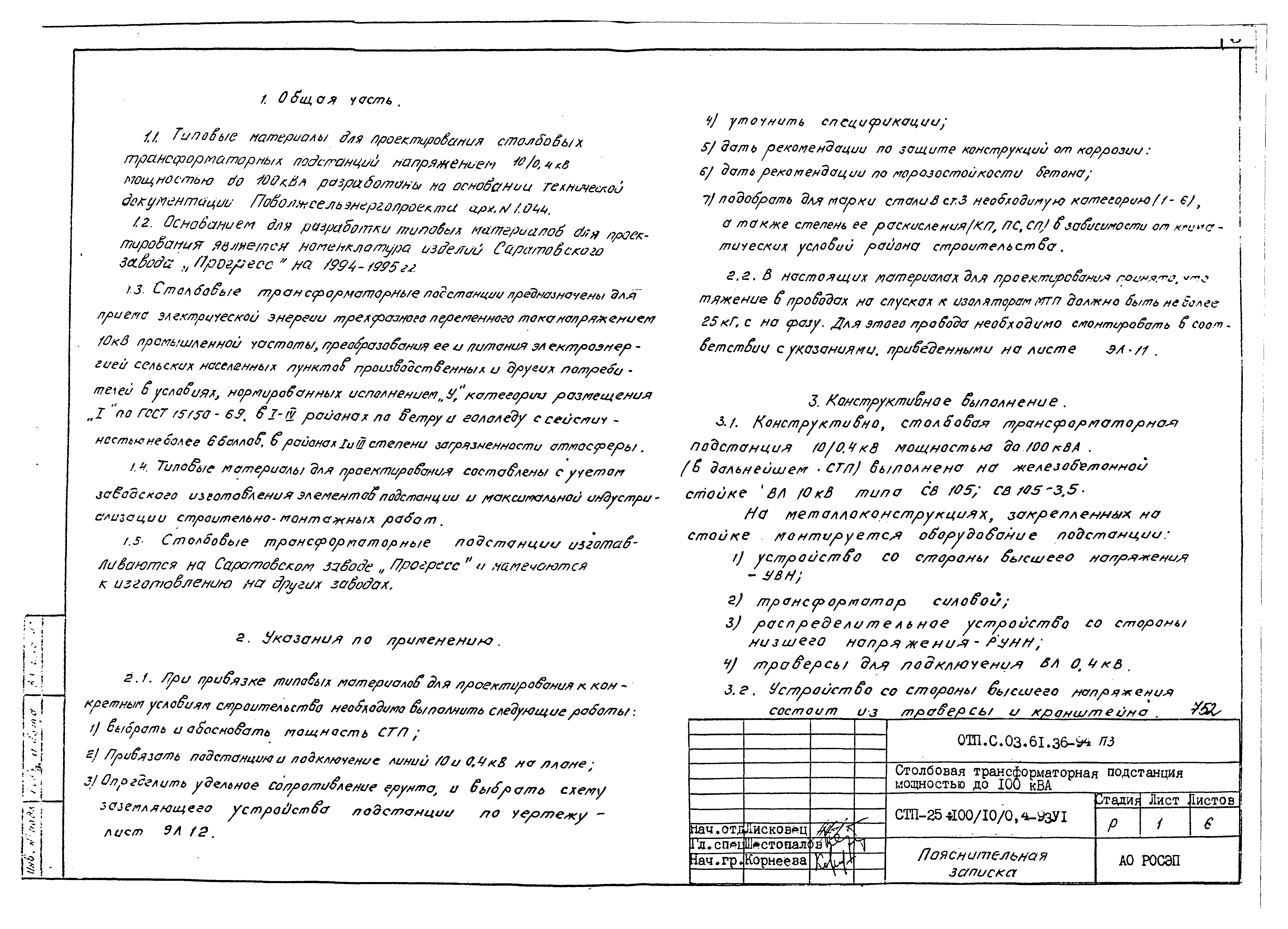

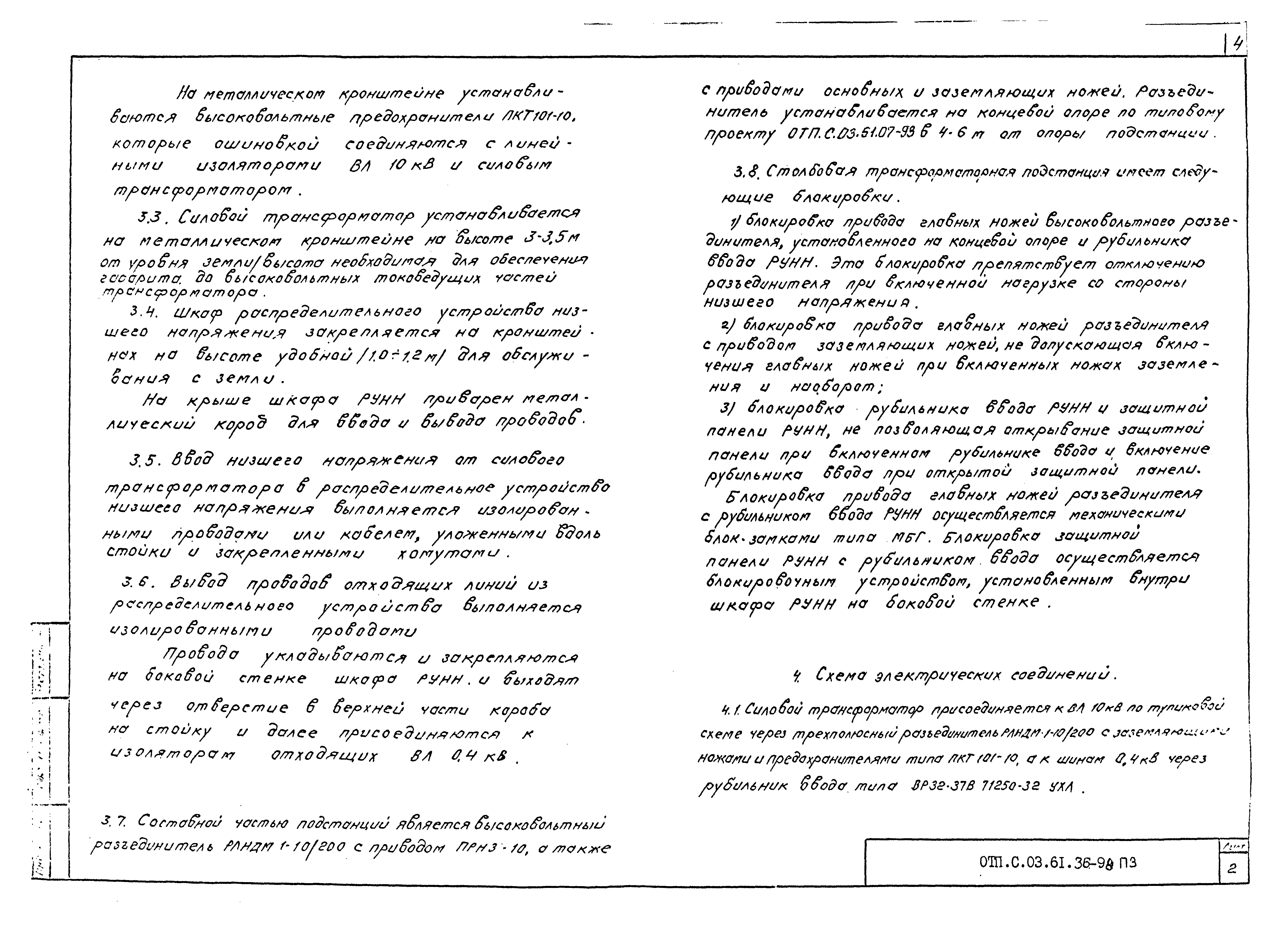

Пояснительная записка
Спецификации

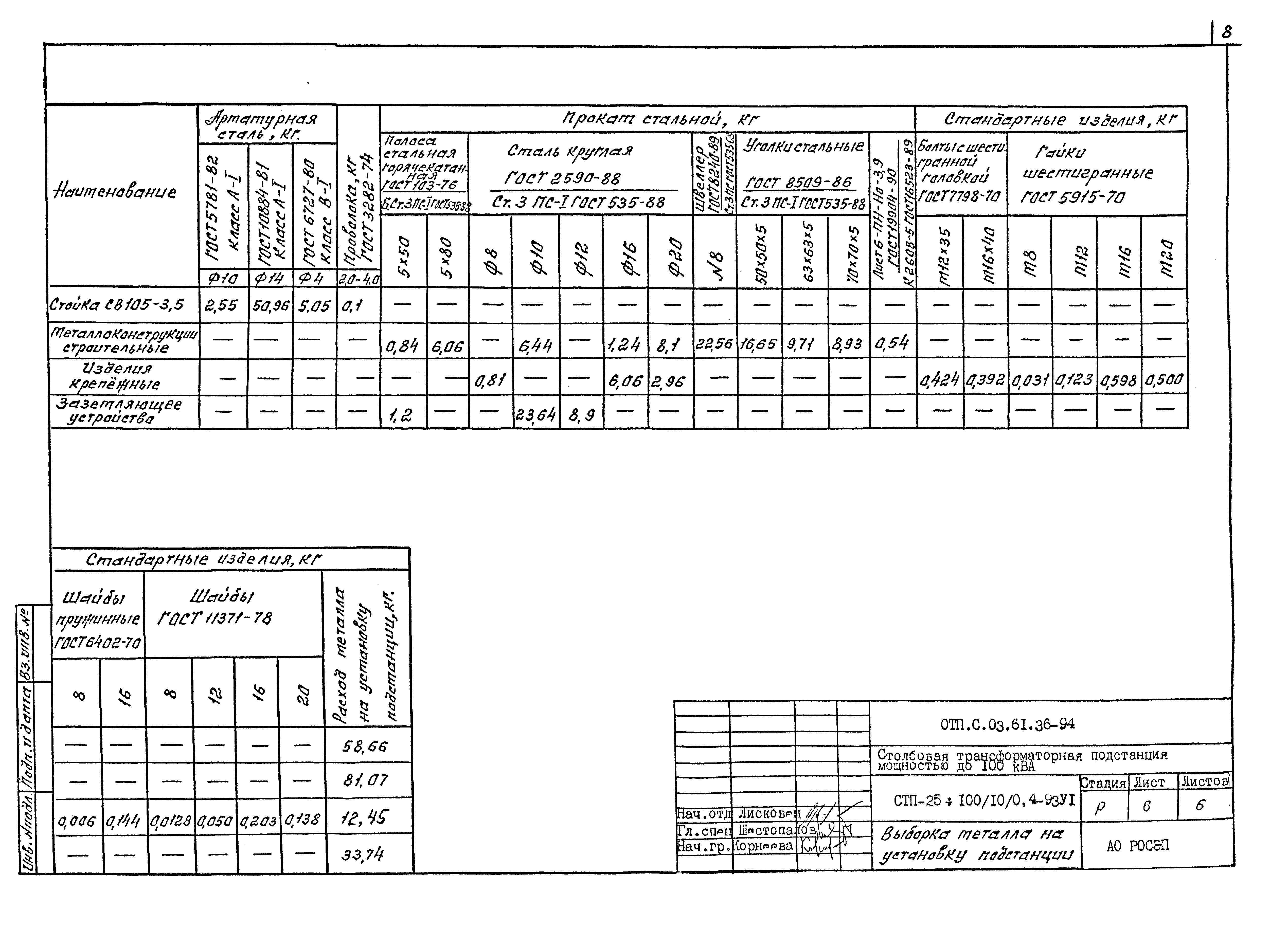

Выборка металла на установку подстанции
Электротехническая часть

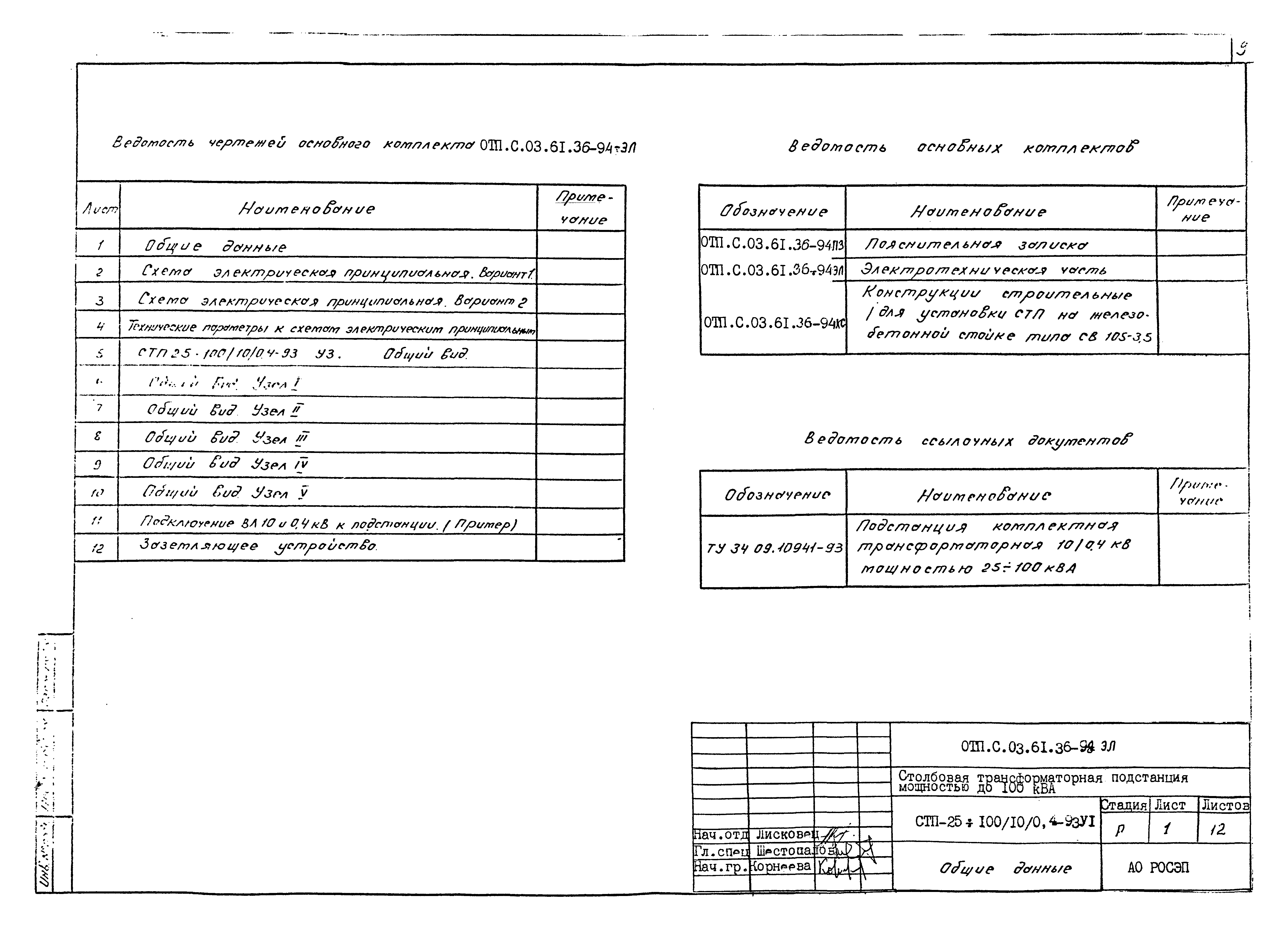

   Общие данные

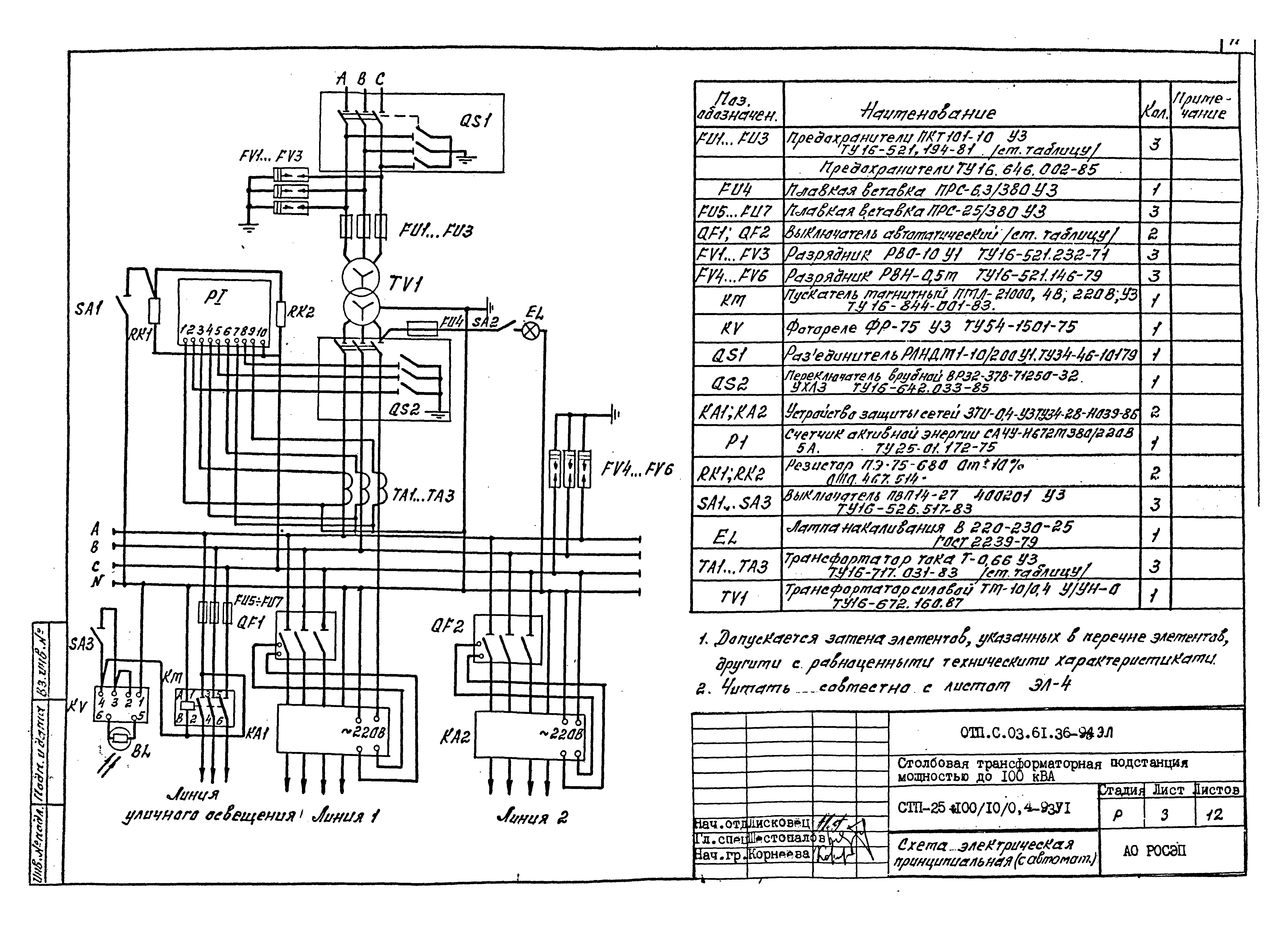

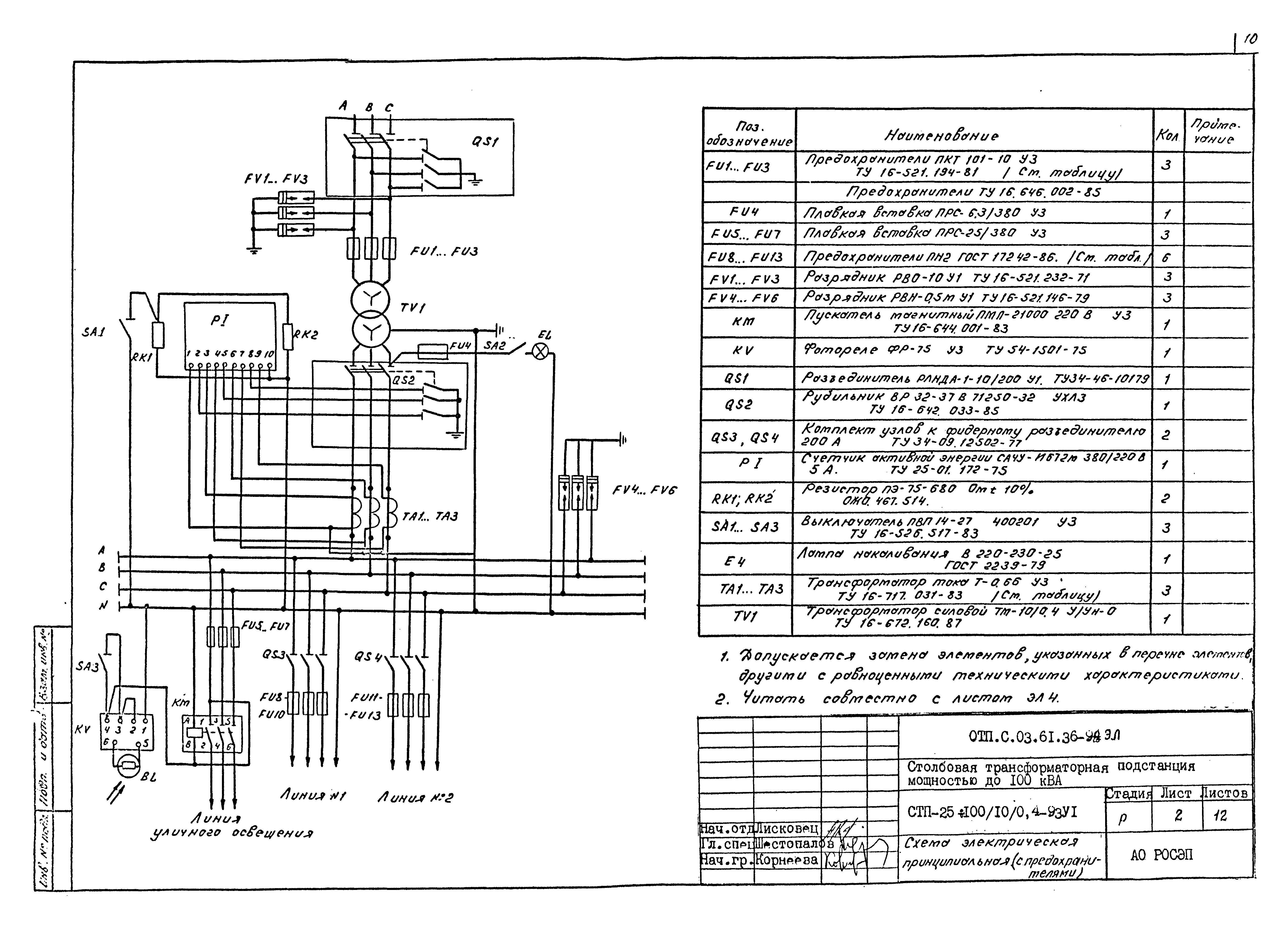

   Схема электрическая принципиальная (с предохранителями)
   Схема электрическая принципиальная (с автоматами)

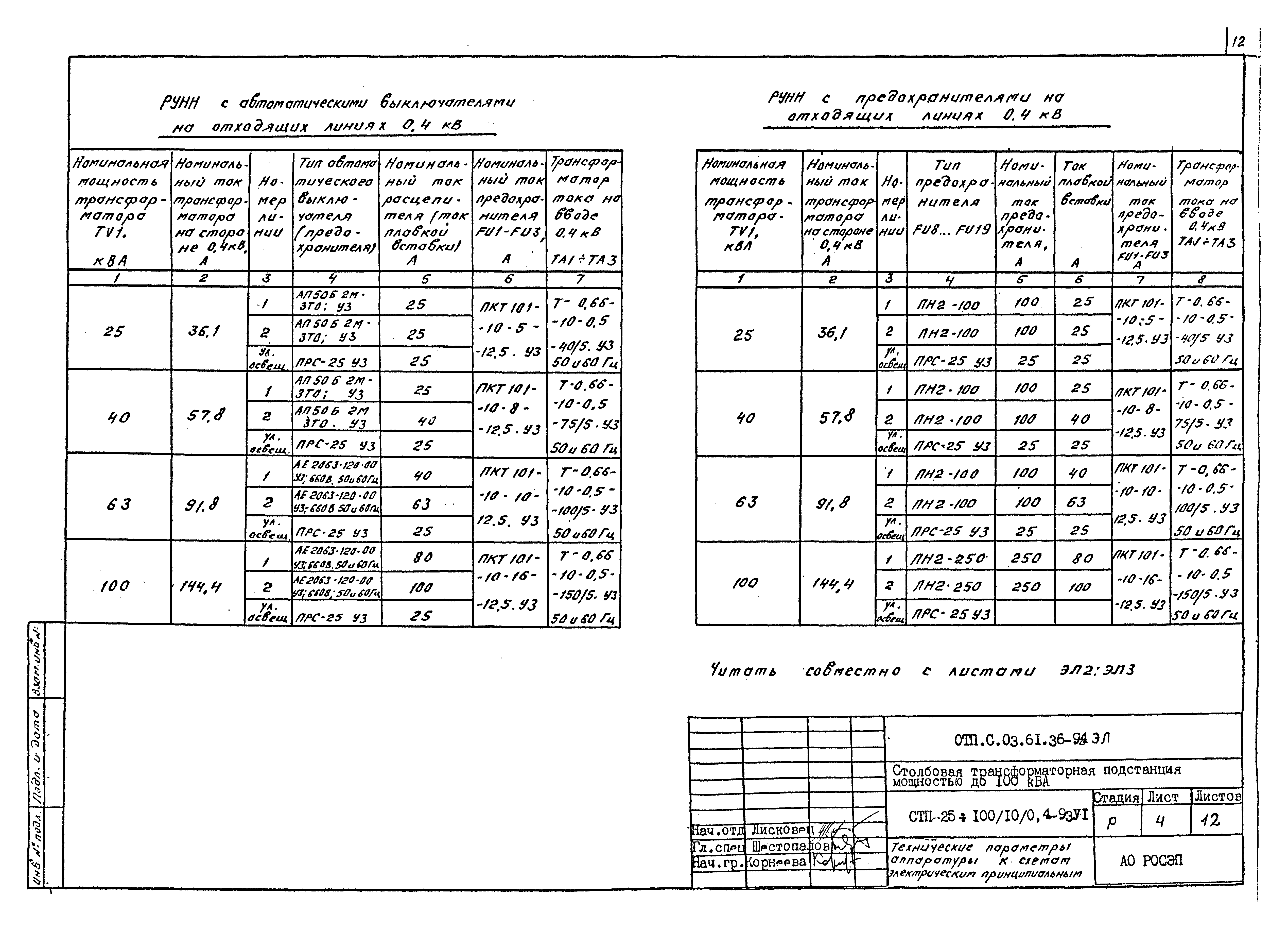

   Перечень элементов к схемам электрическим принципиальным

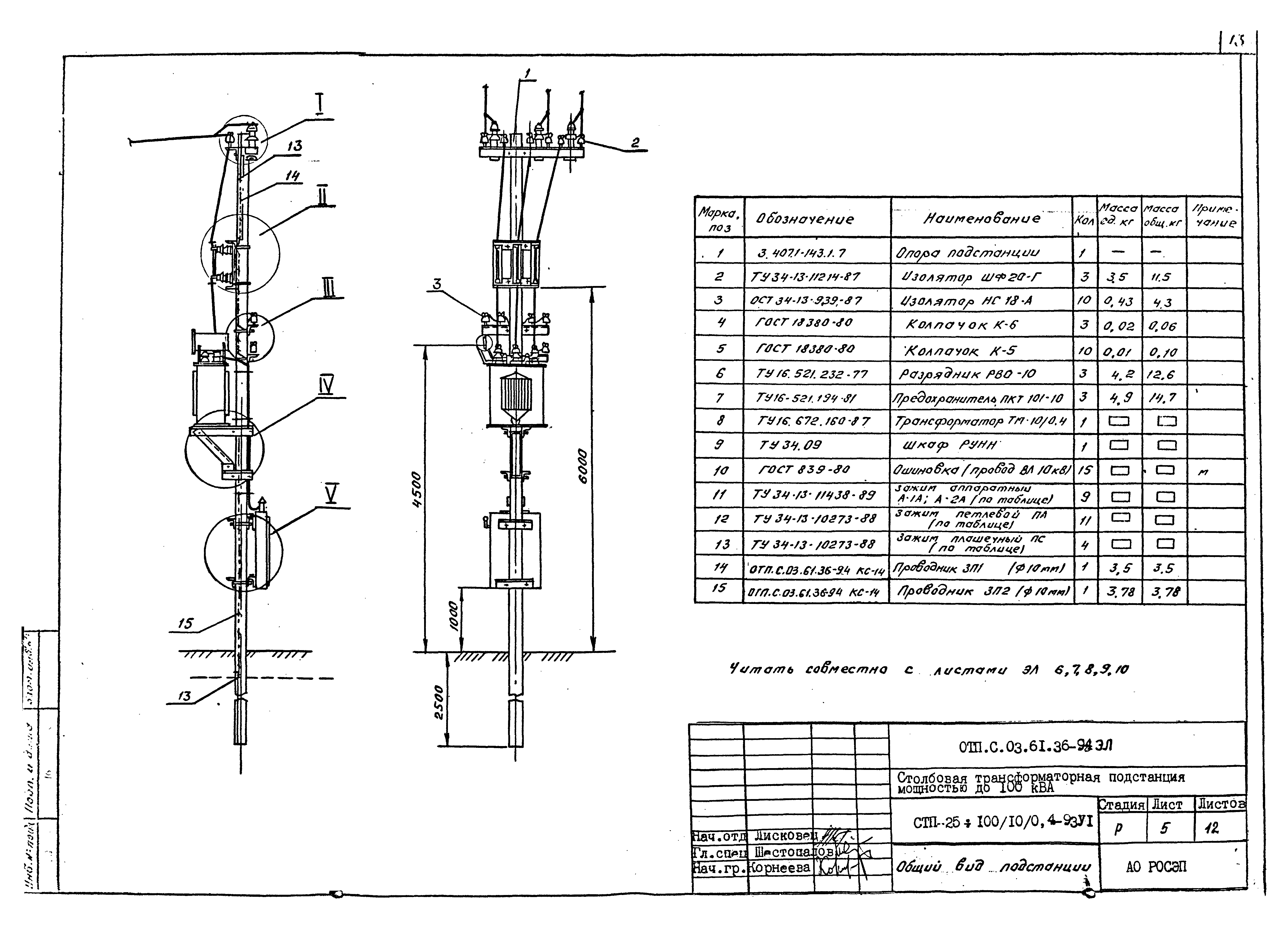

   Общий вид подстанции

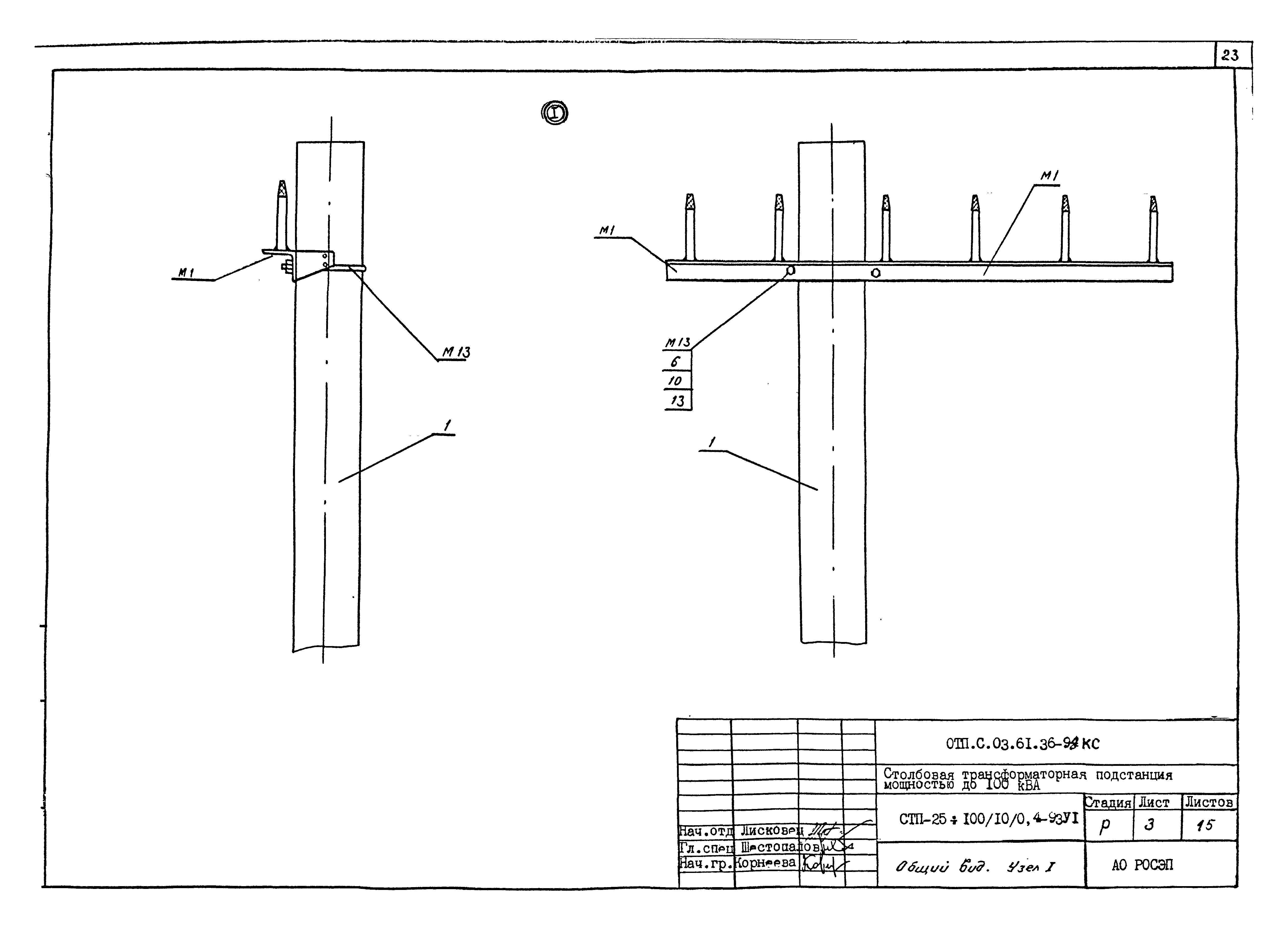

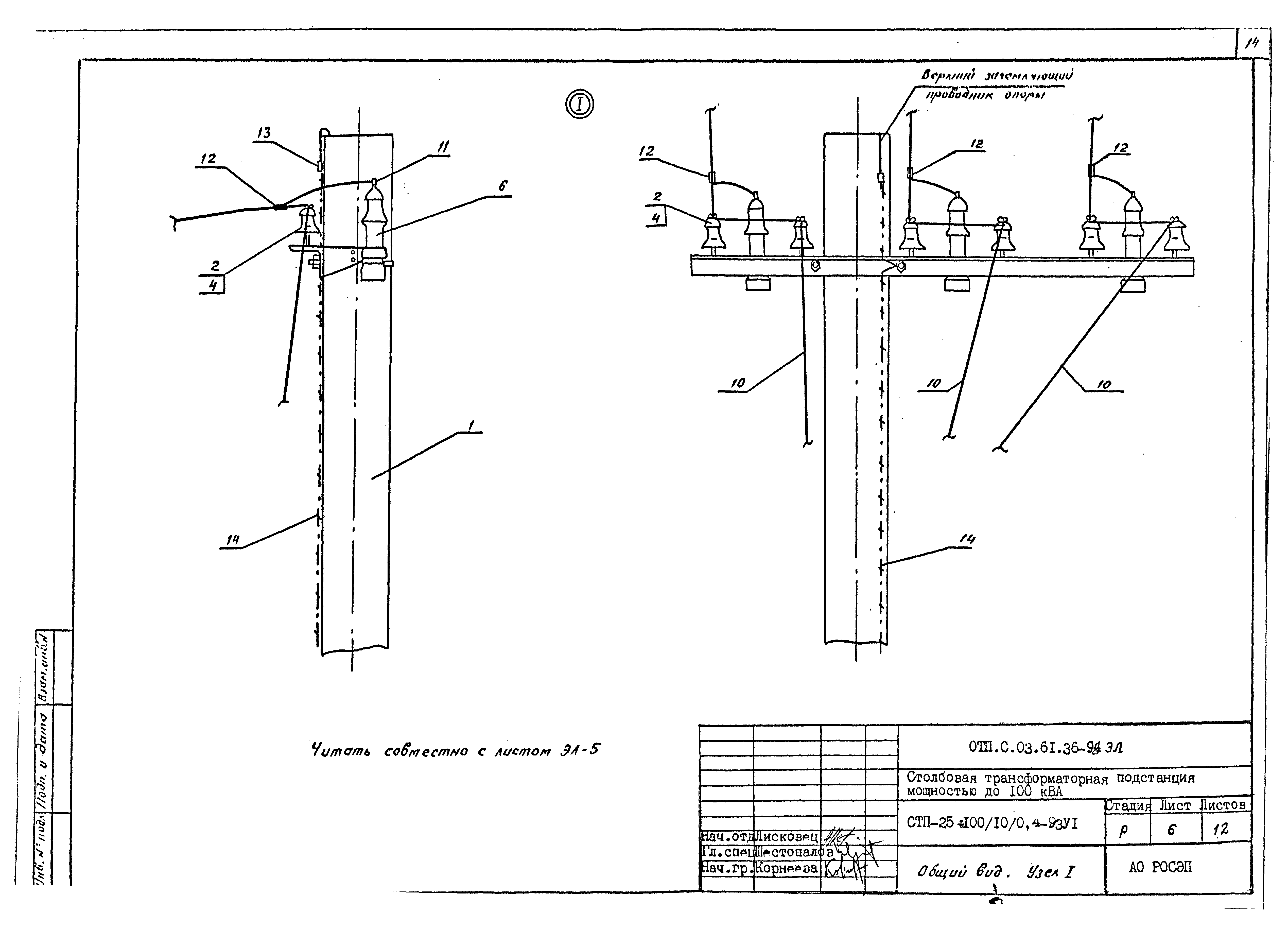

   Общий вид. Узел I

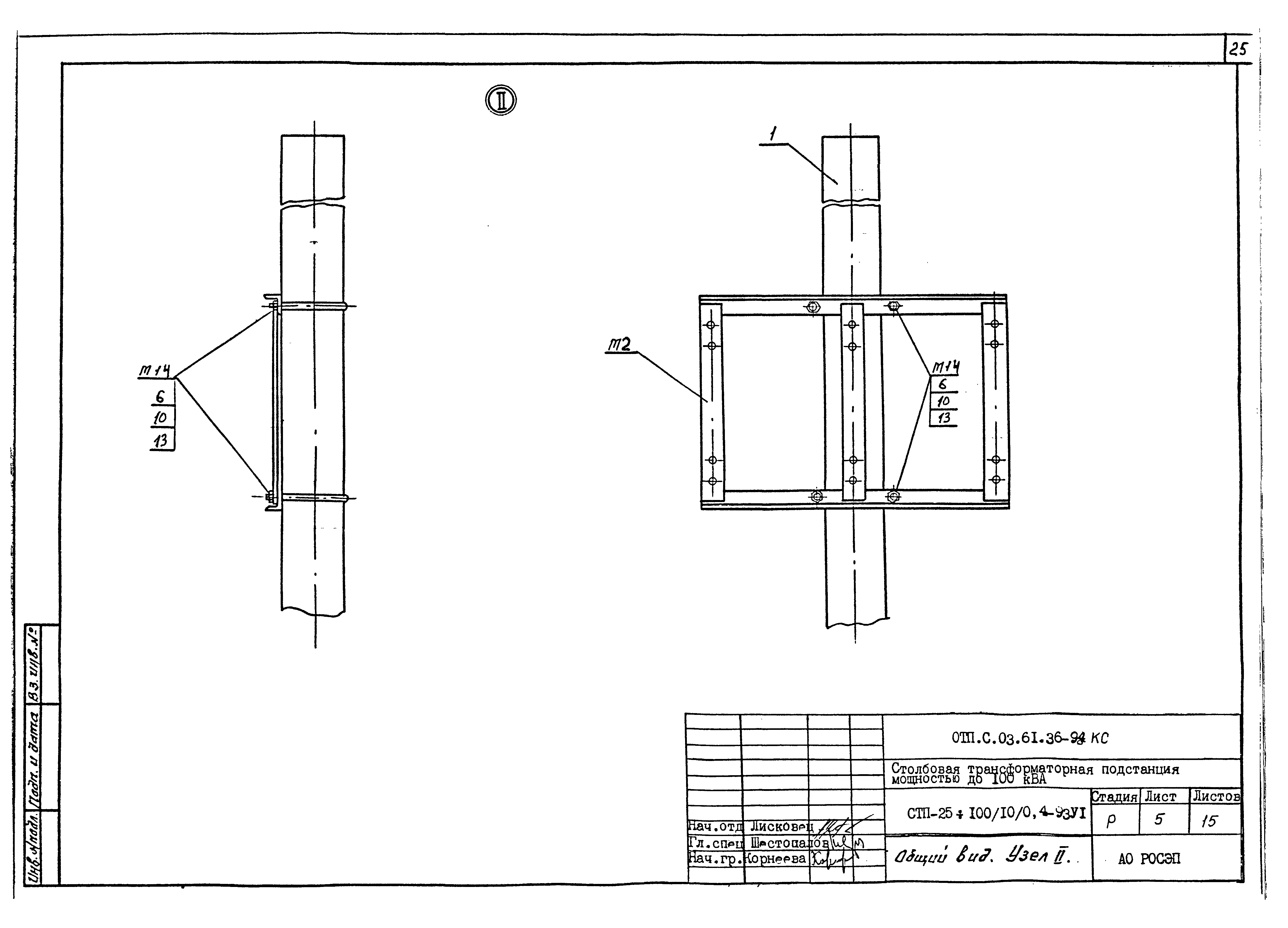

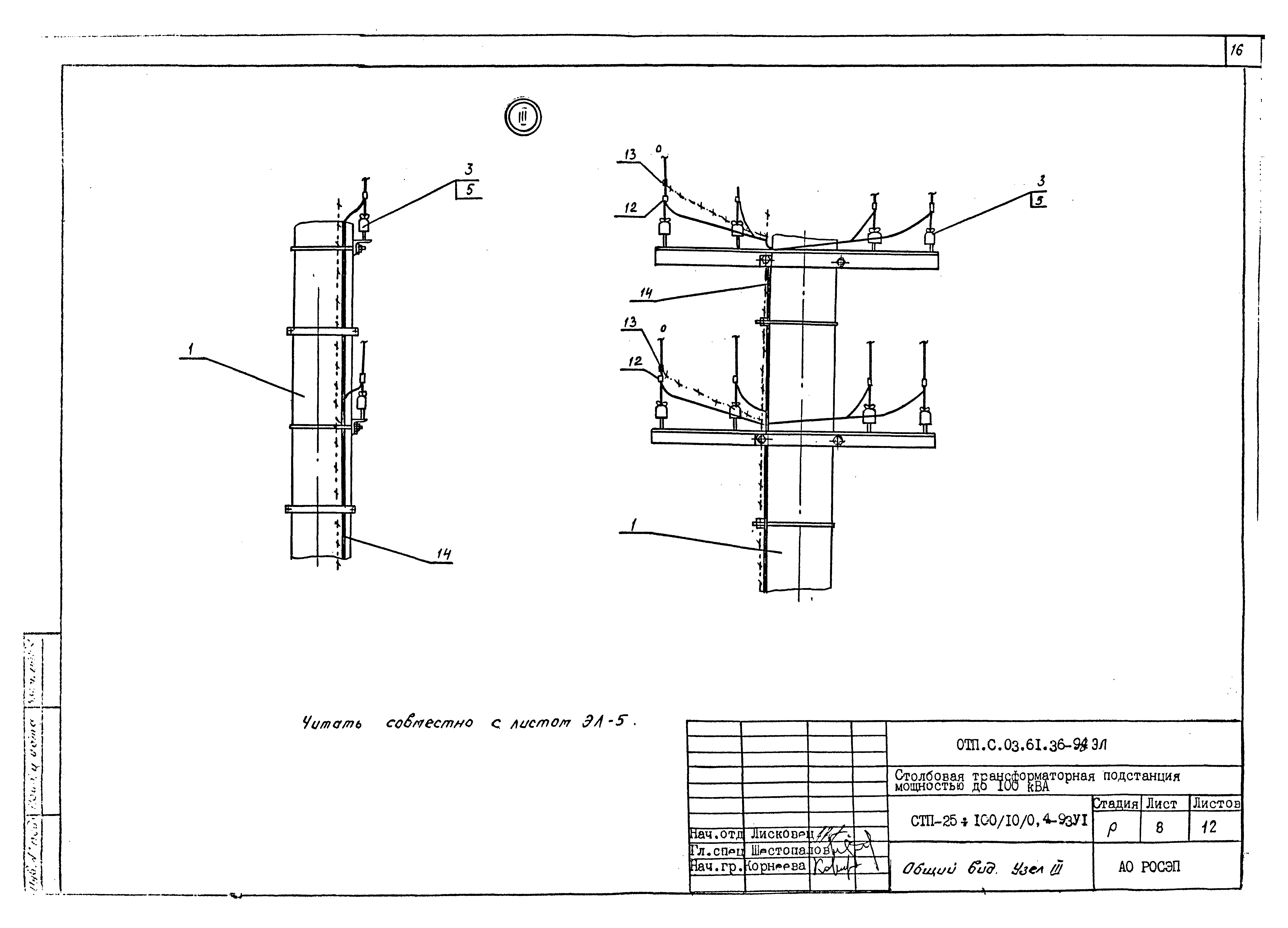

   Общий вид. Узел II

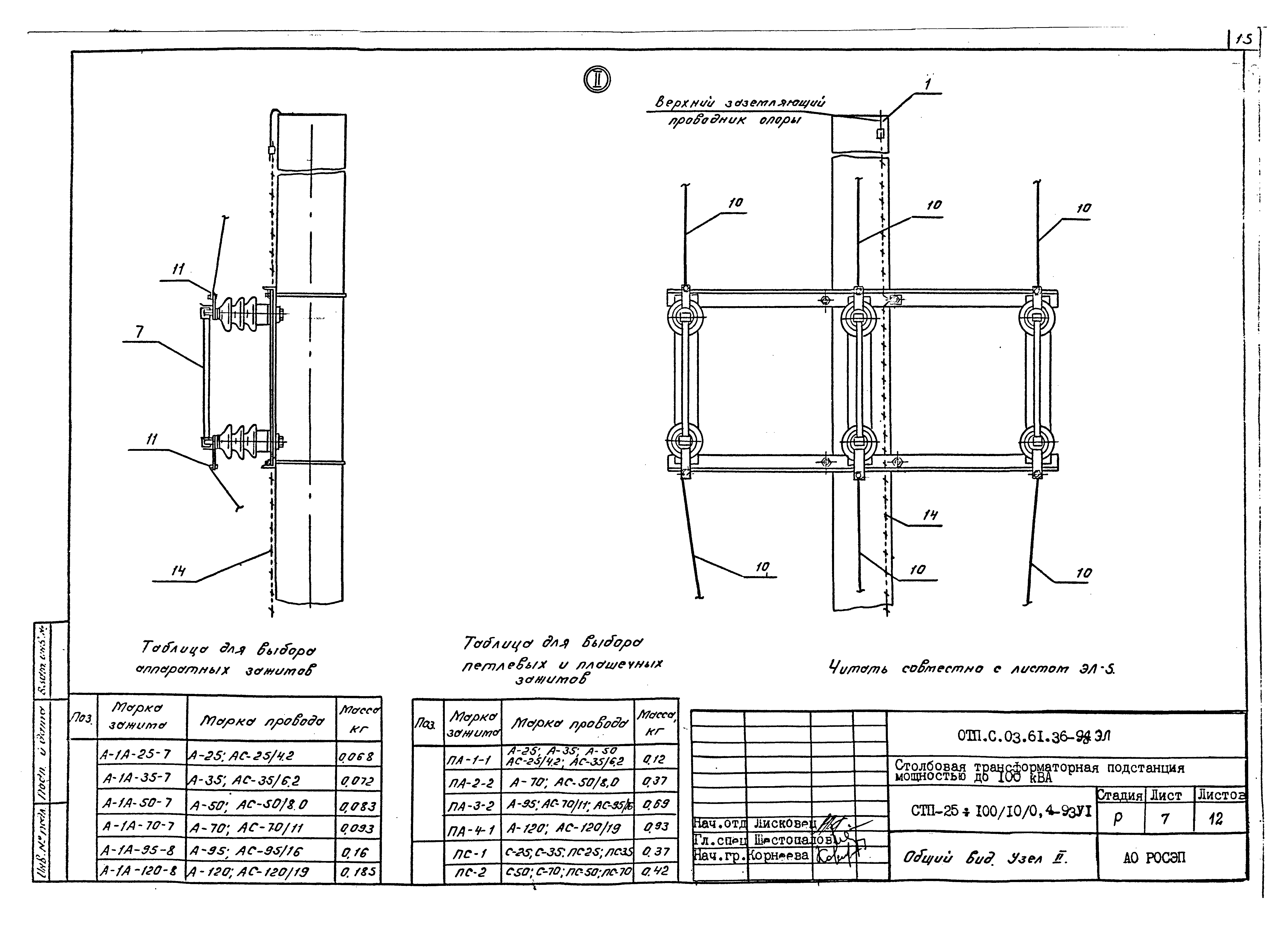

   Общий вид. Узел III

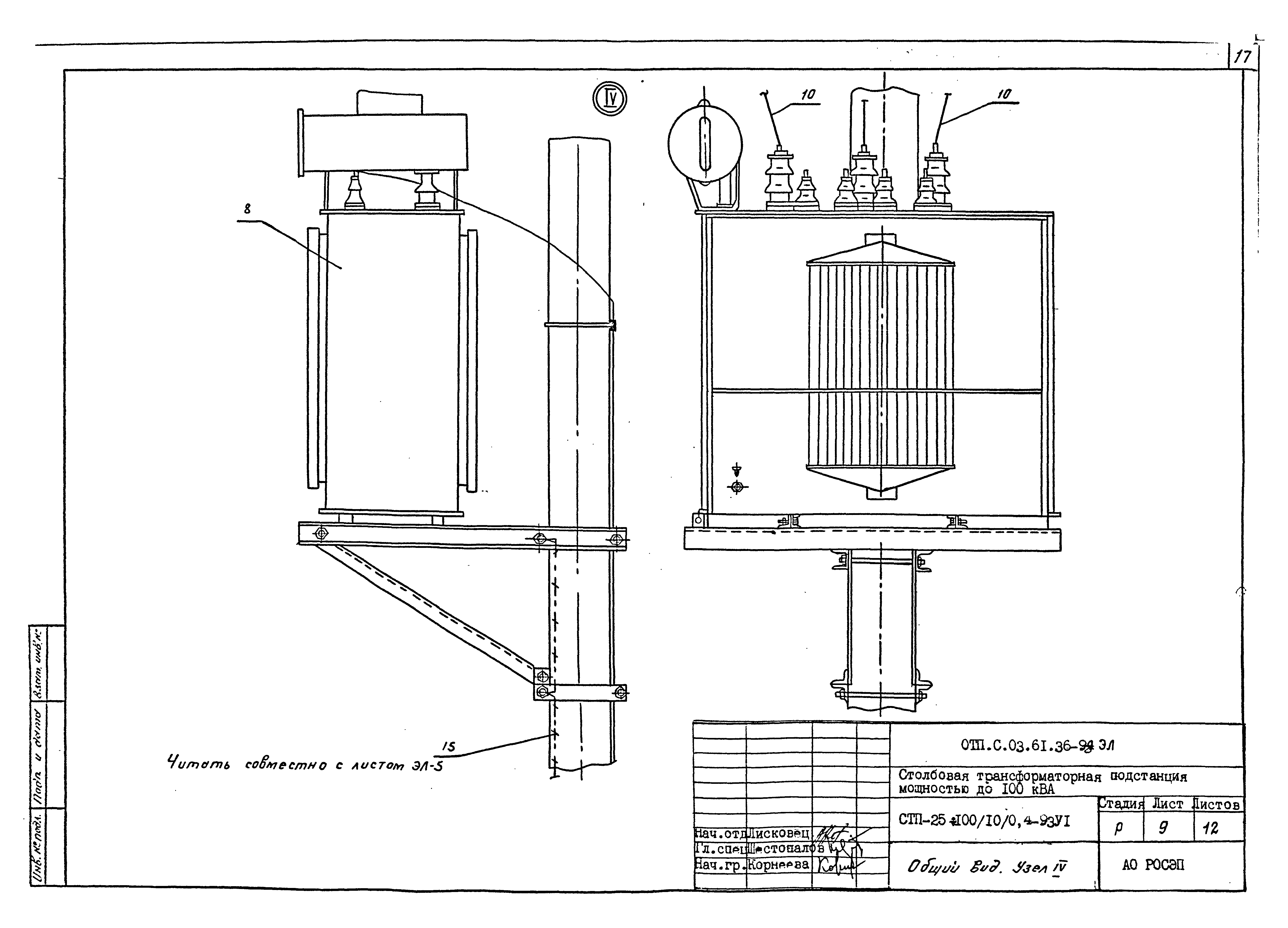

   Общий вид. Узел IV

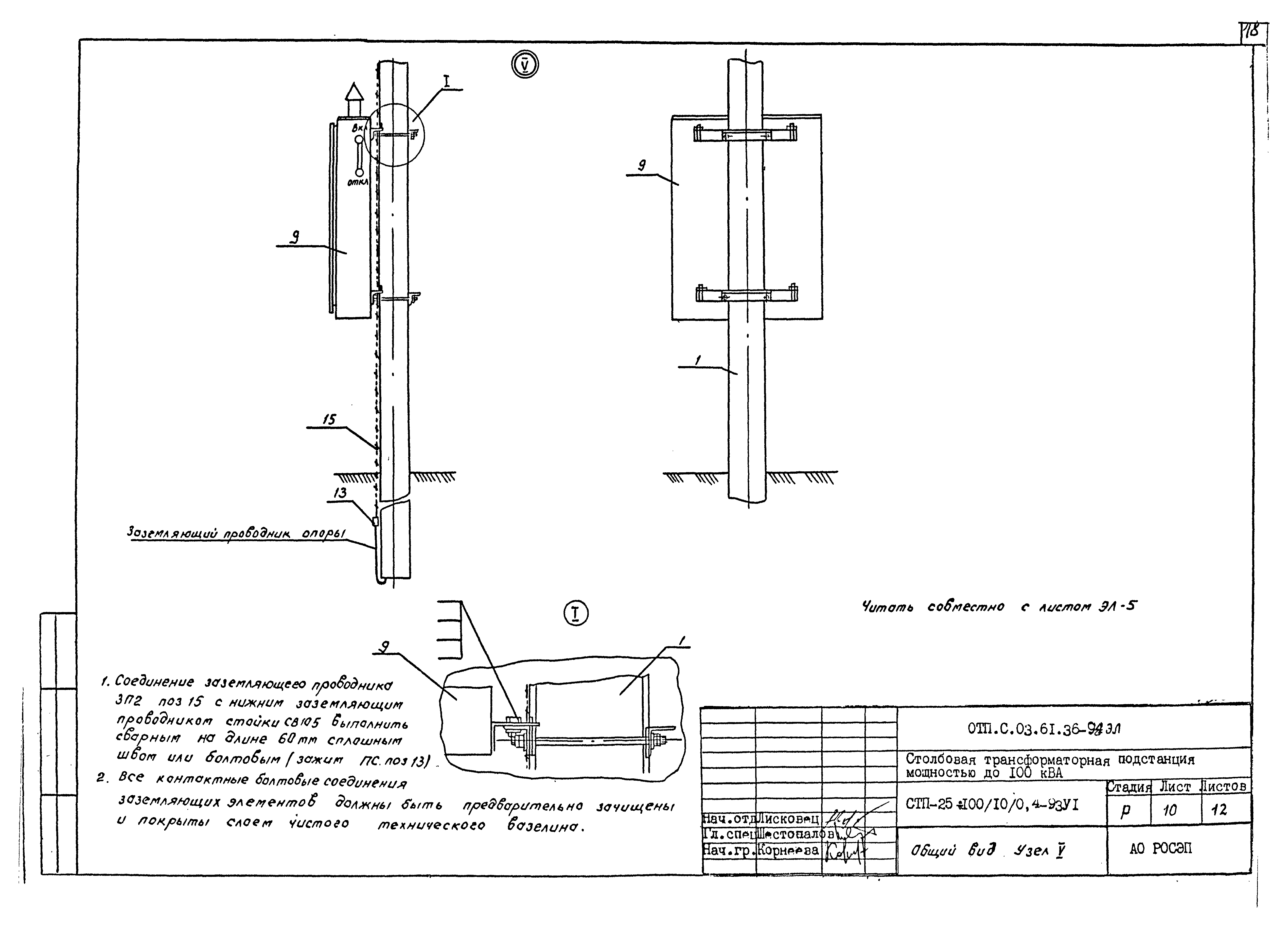

   Общий вид. Узел V

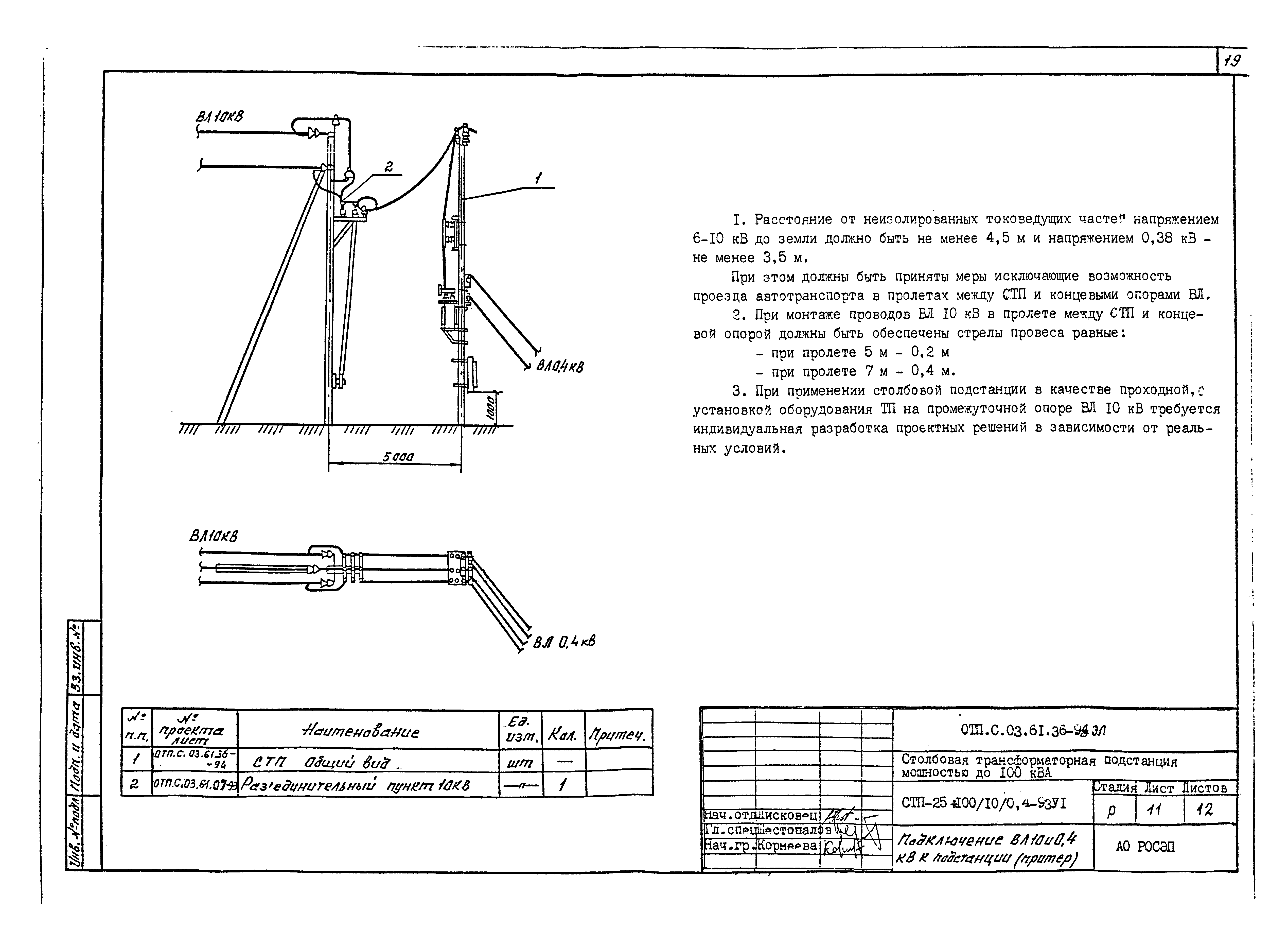

   Подключение ВЛ10 и 0,4 кВ к подстанции (пример)

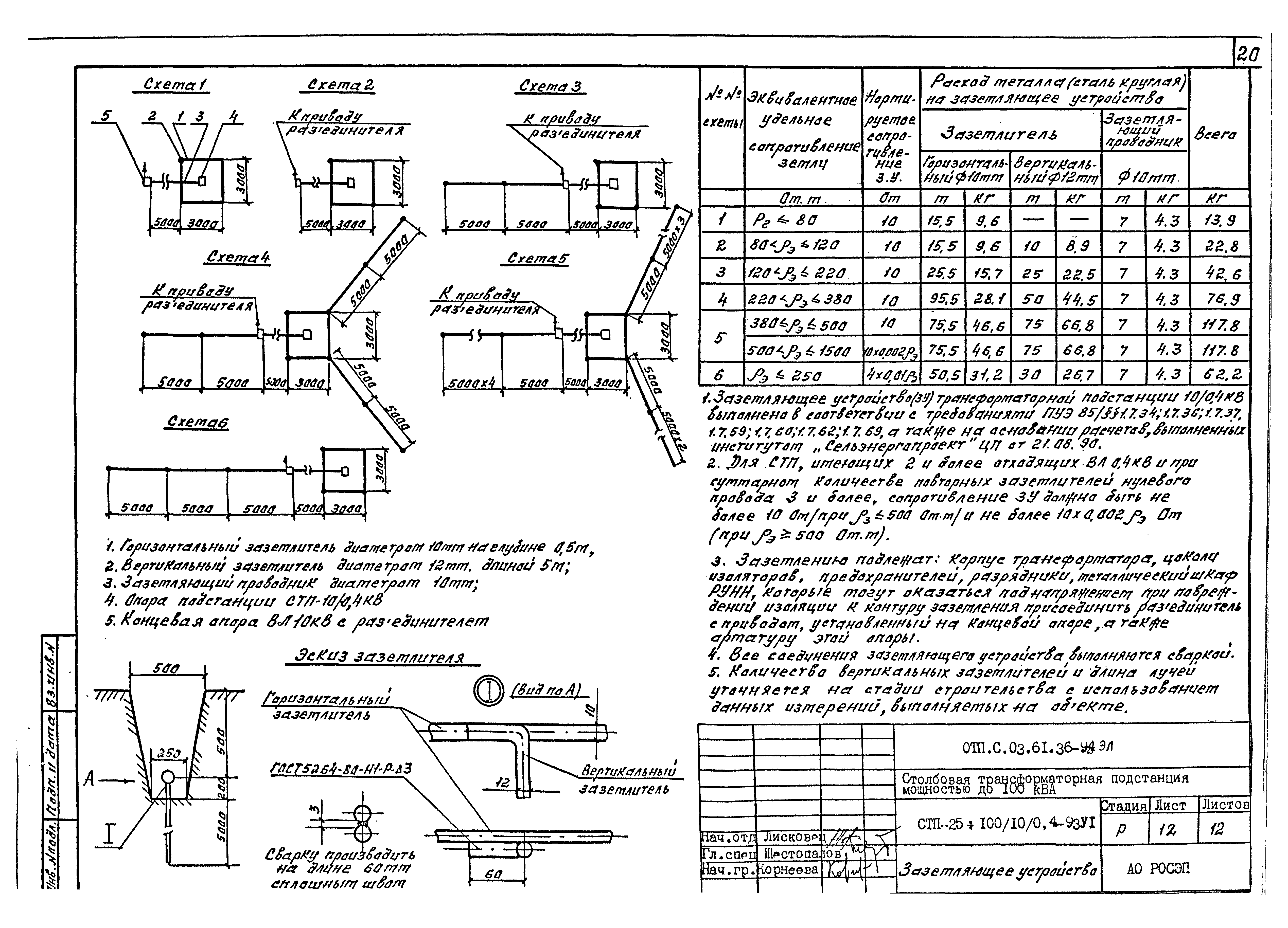

   Заземляющее устройство
Конструкции строительные

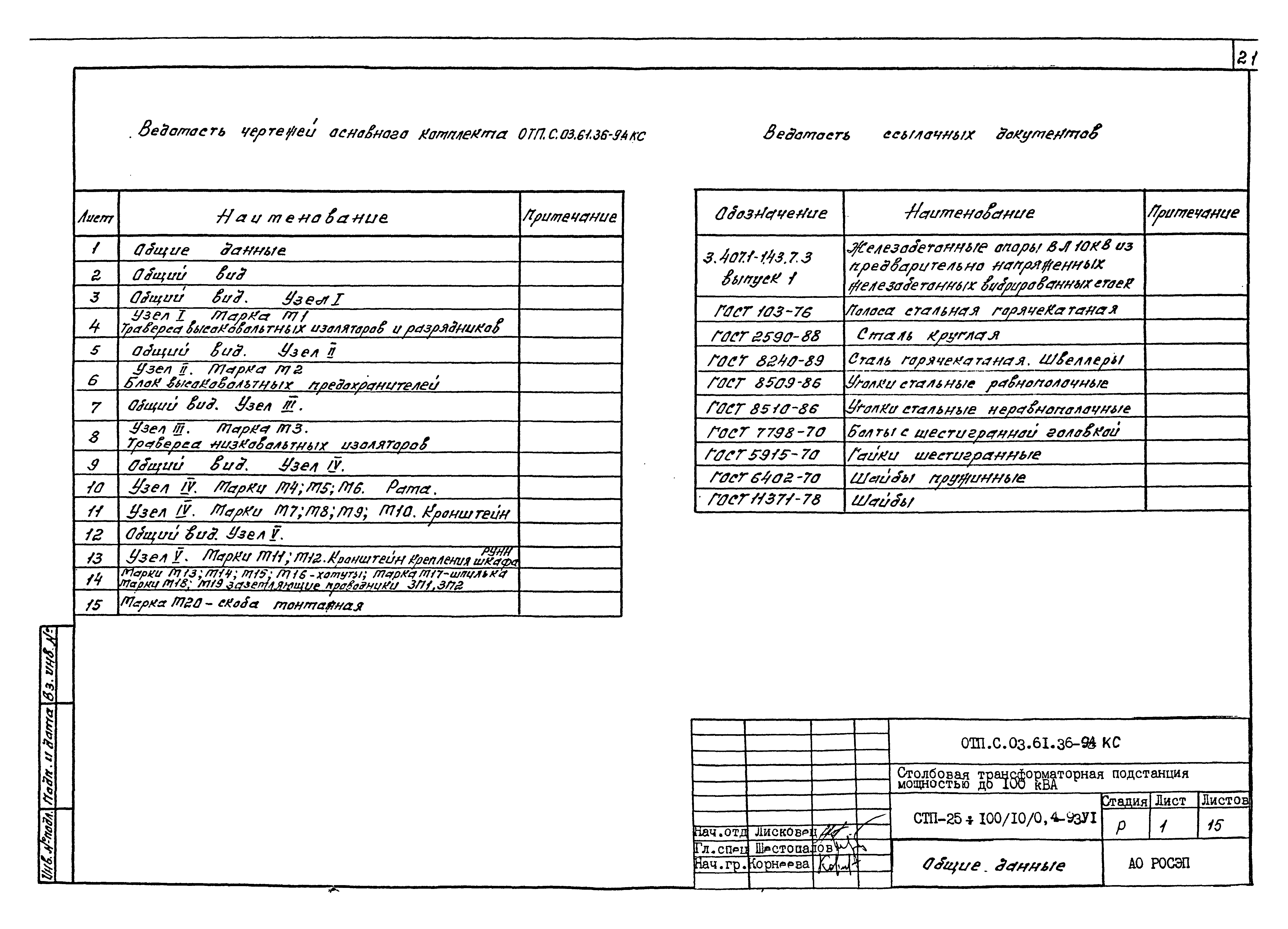

   Общие данные

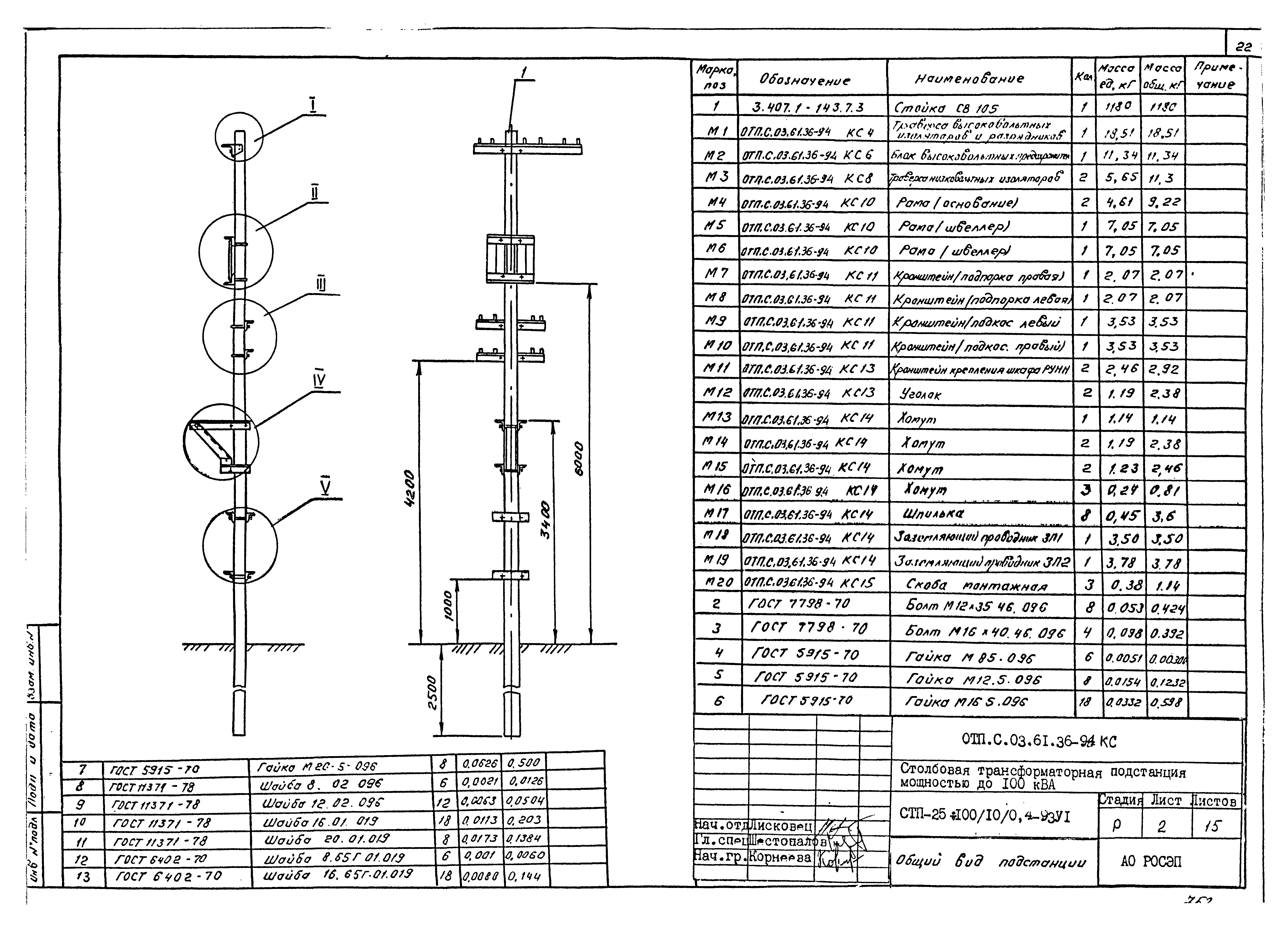

   Общий вид
   Общий вид. Узел I

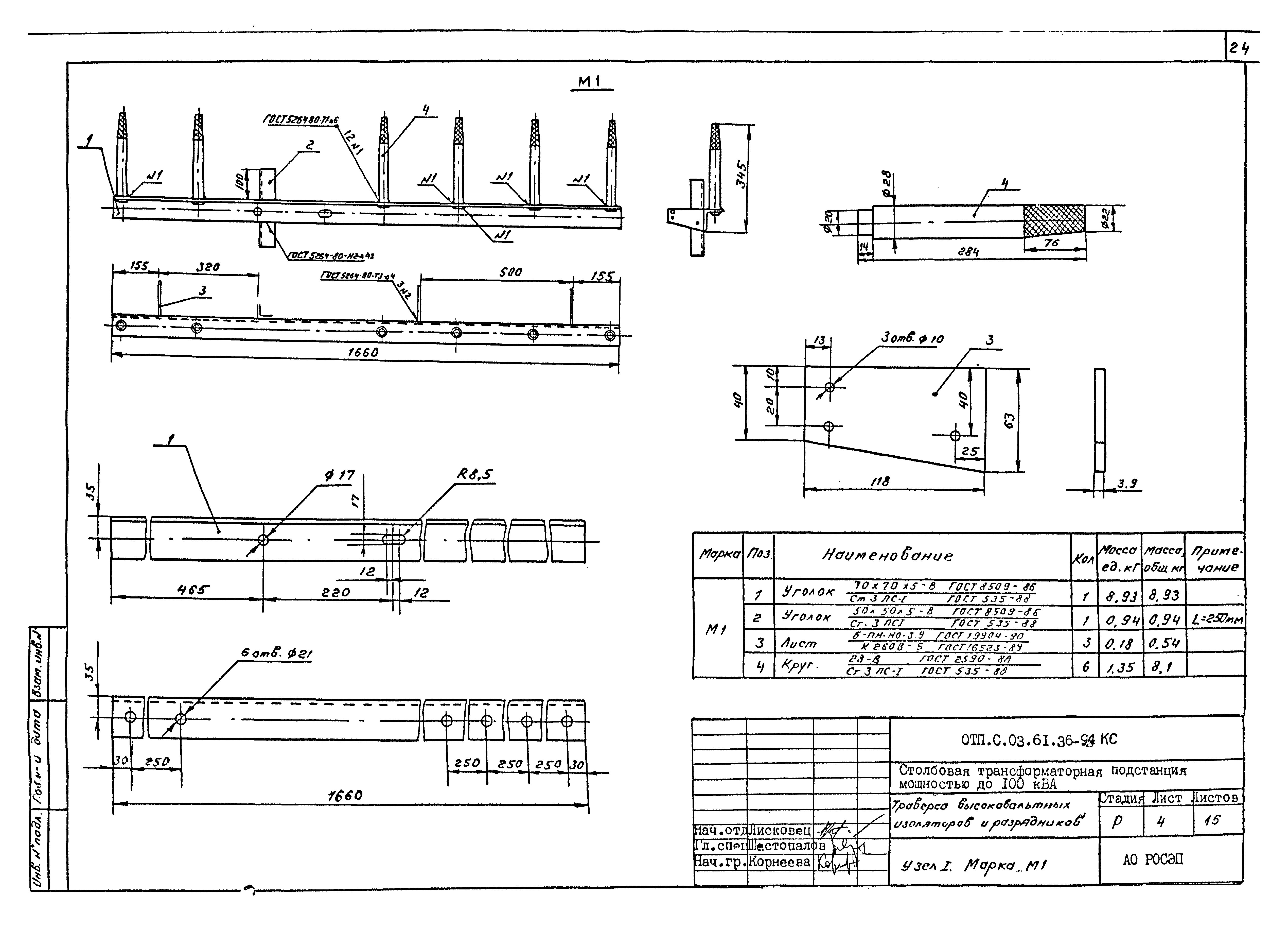

   Узел I. Марка М1. Траверса высоковольтных изоляторов и разрядников
   Общий вид. Узел II

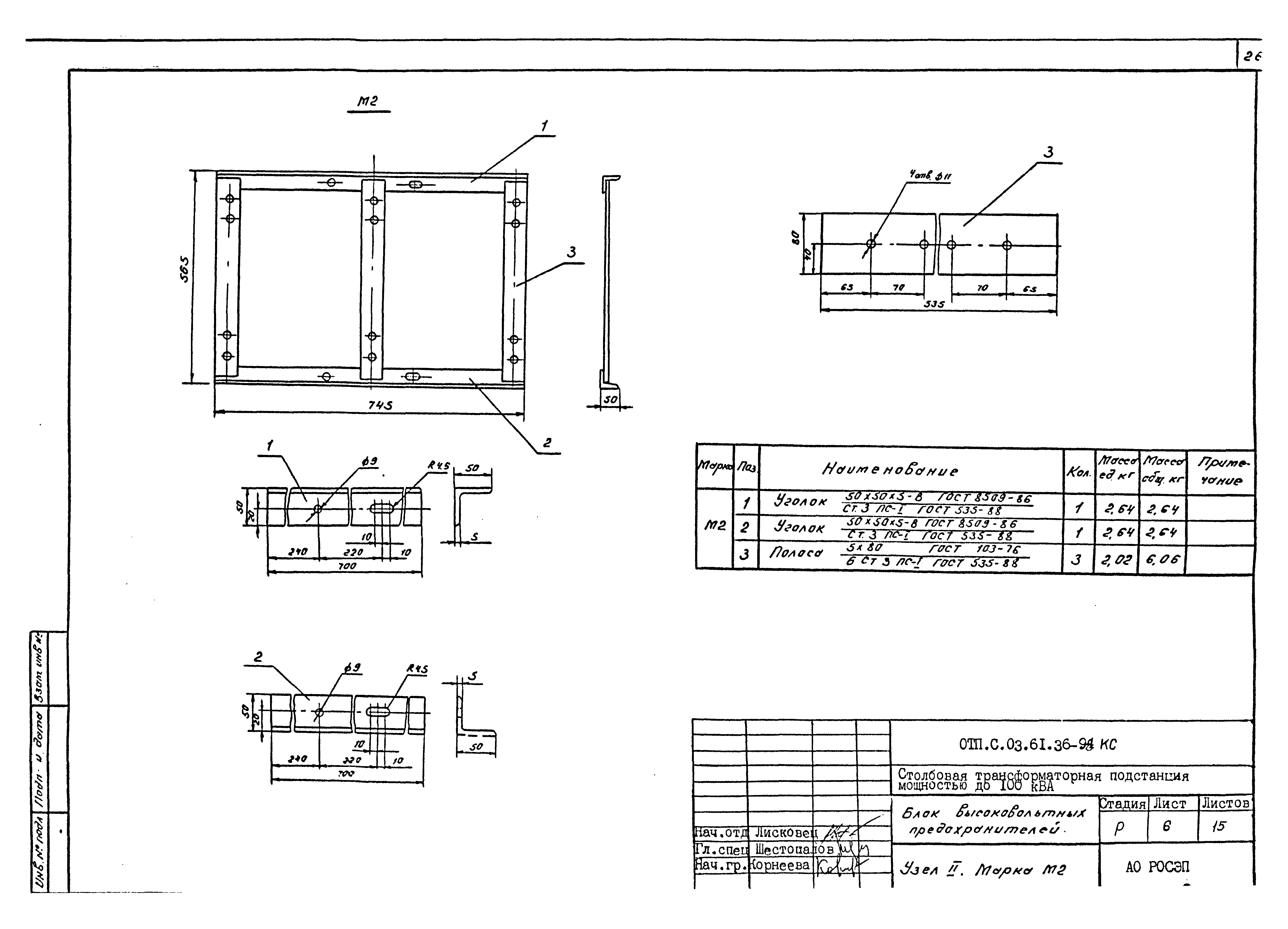

   Узел II. Марка М2. Блок высоковольтных предохранителей

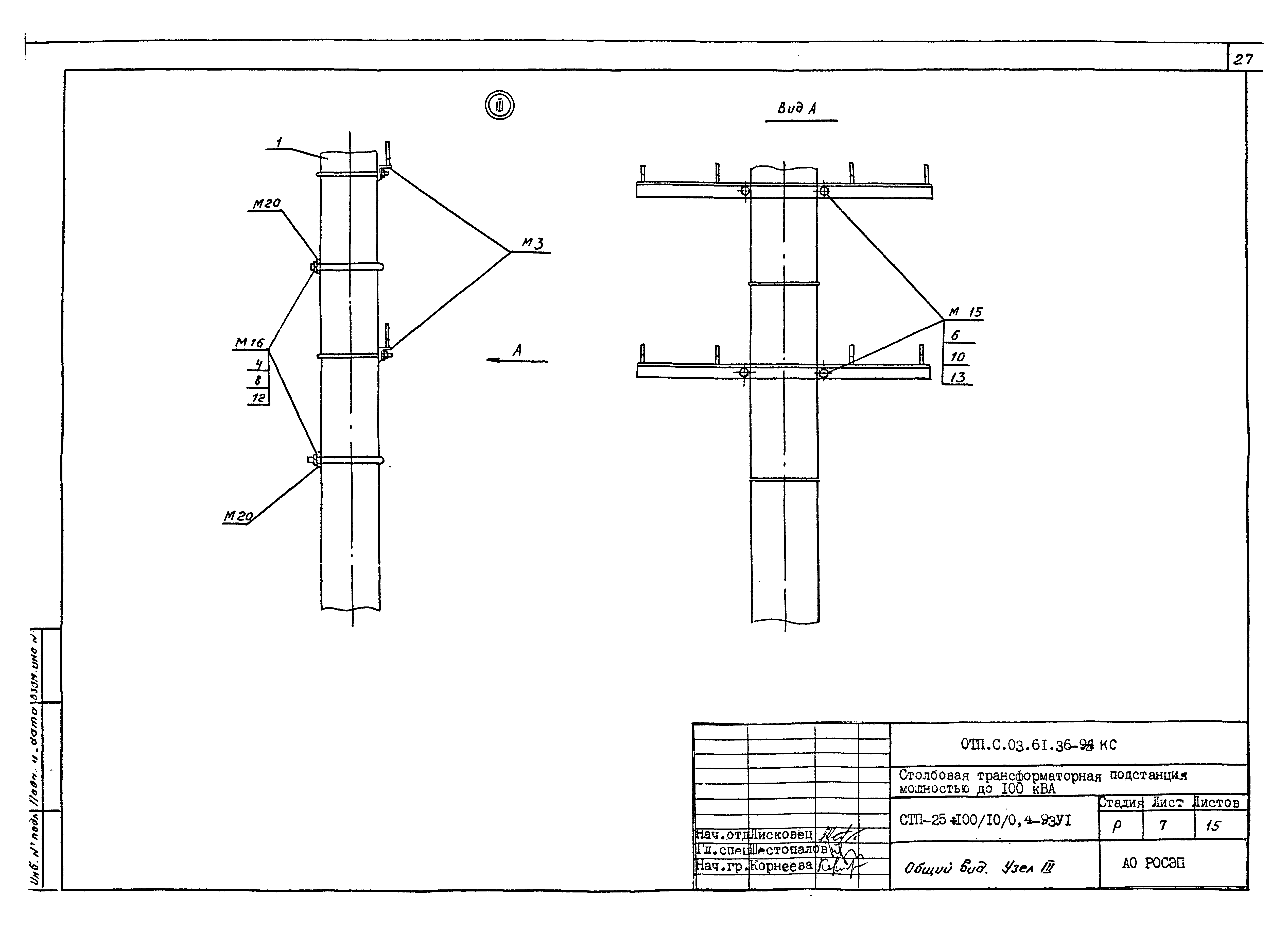

   Общий вид. Узел III

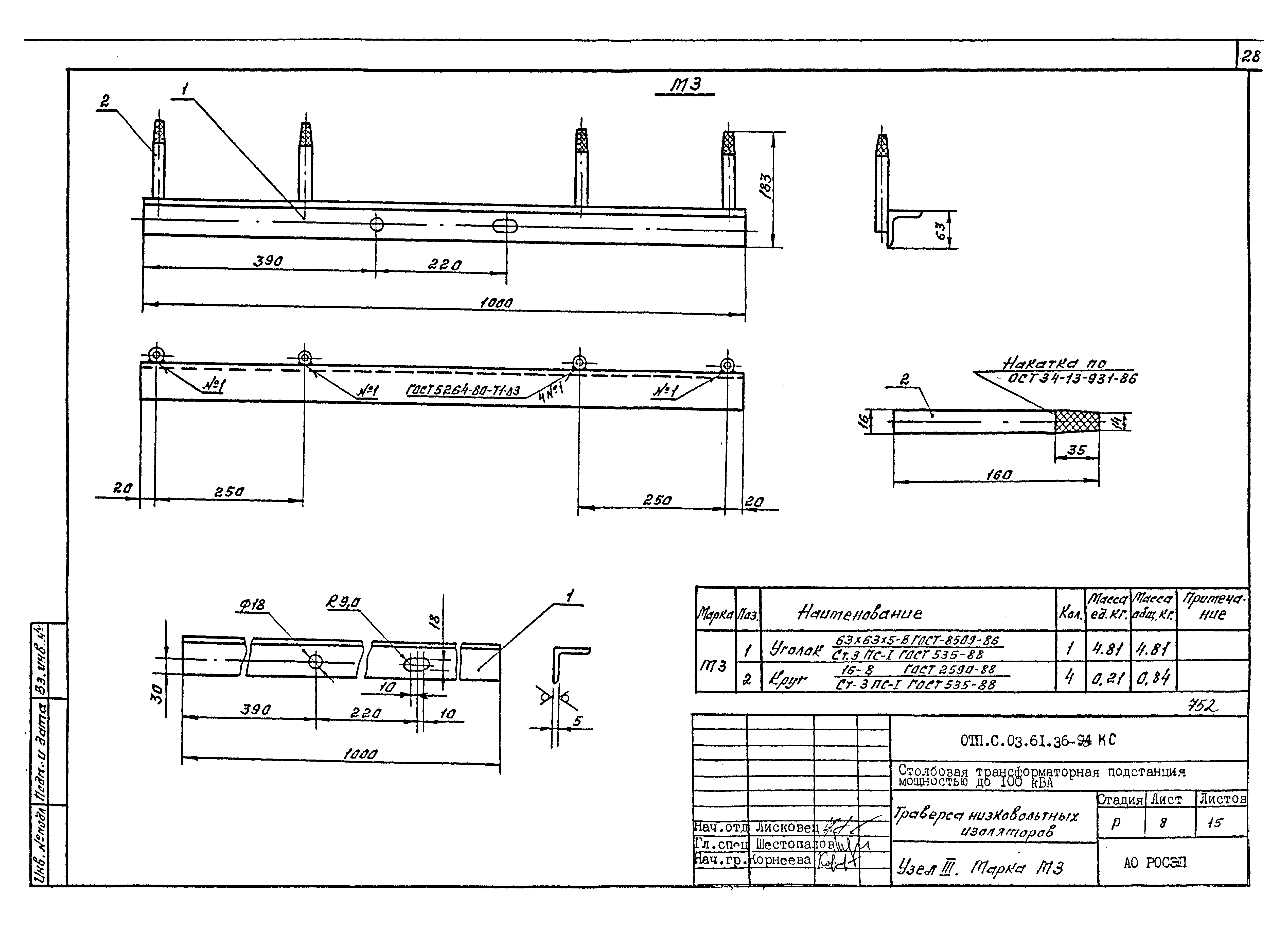

   Узел III. Марка М3. Траверса низковольтных изоляторов

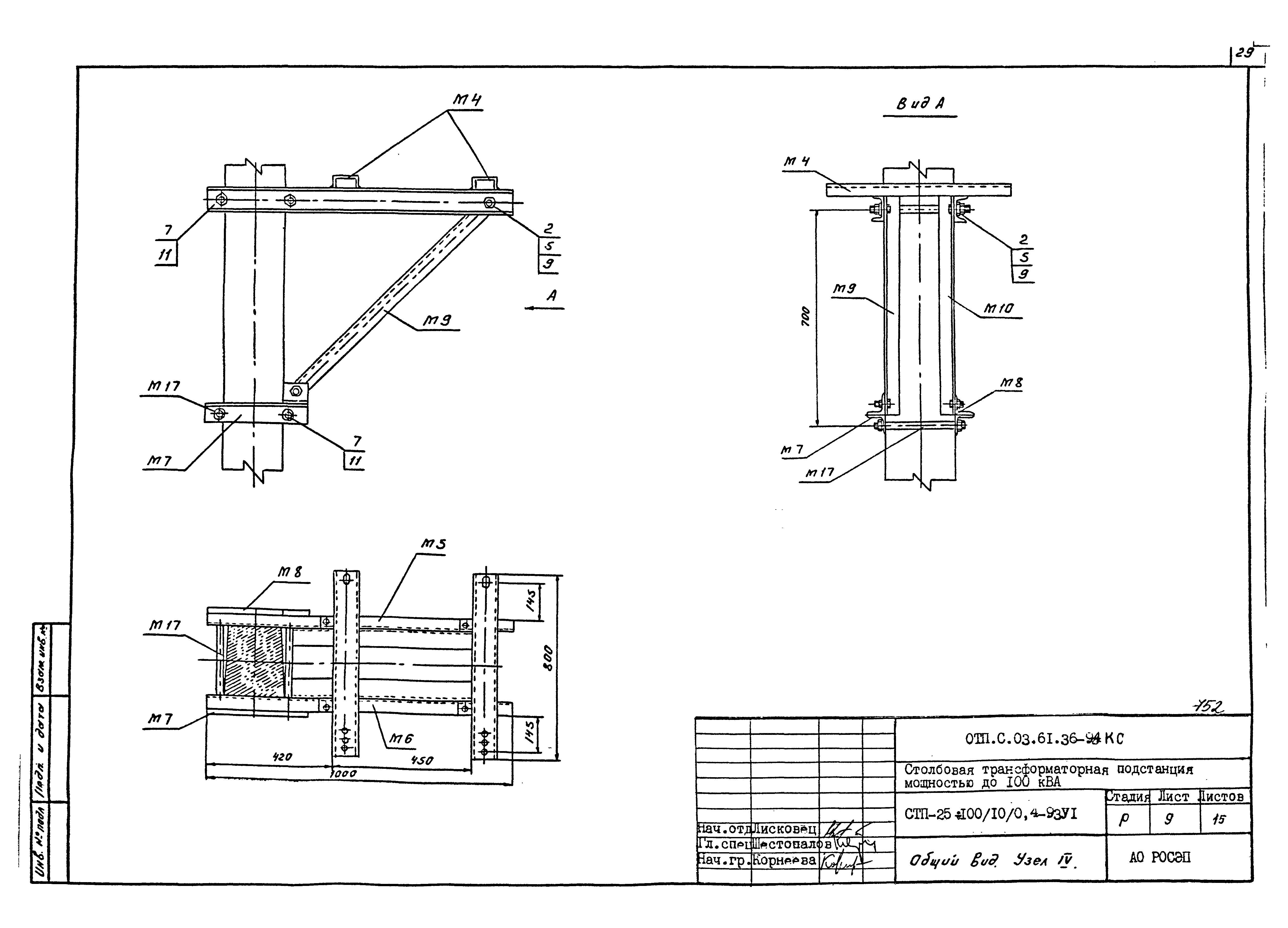

   Общий вид. Узел IV

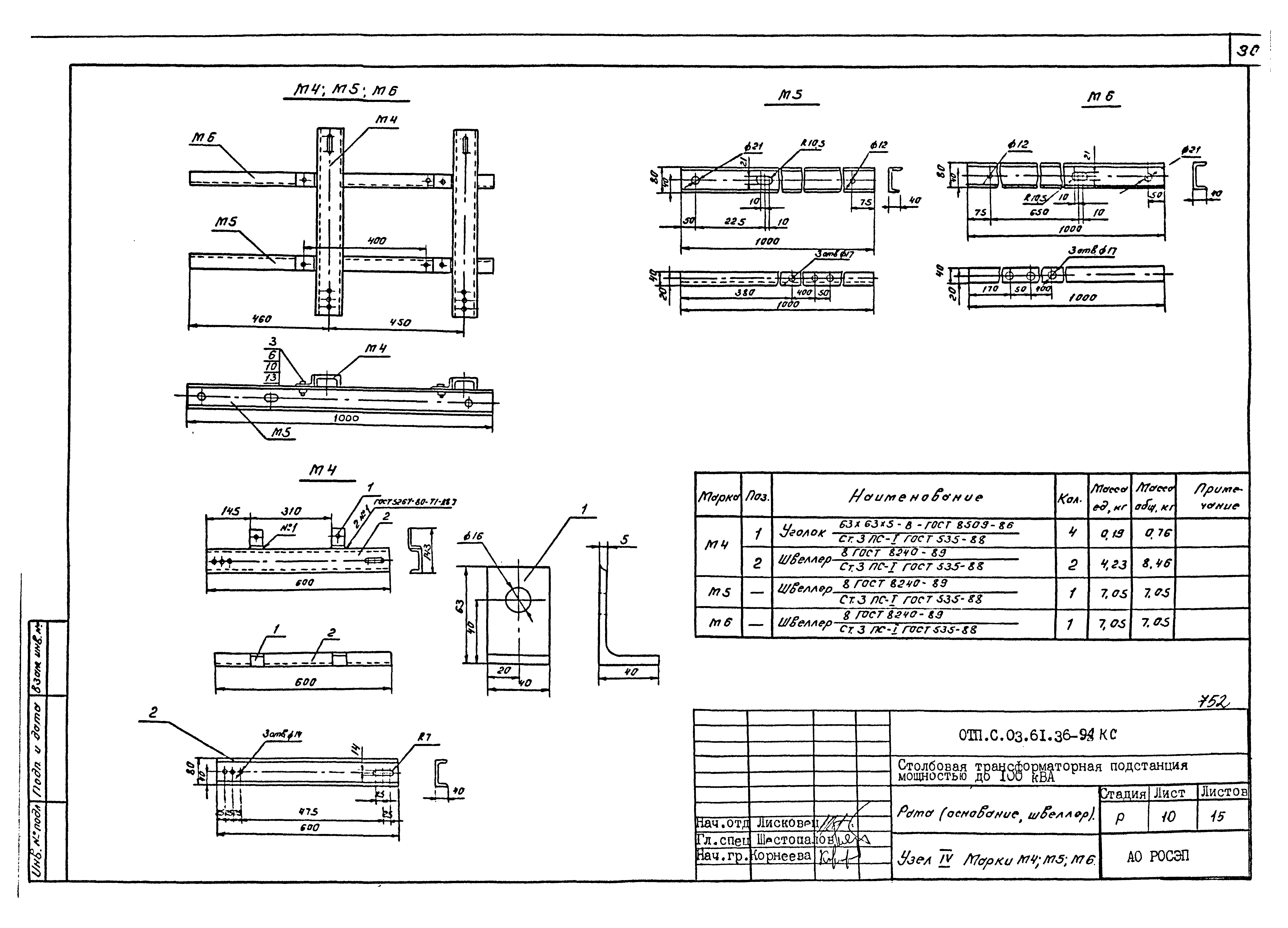

   Узел IV. Марки М4, М5, М6. Рама

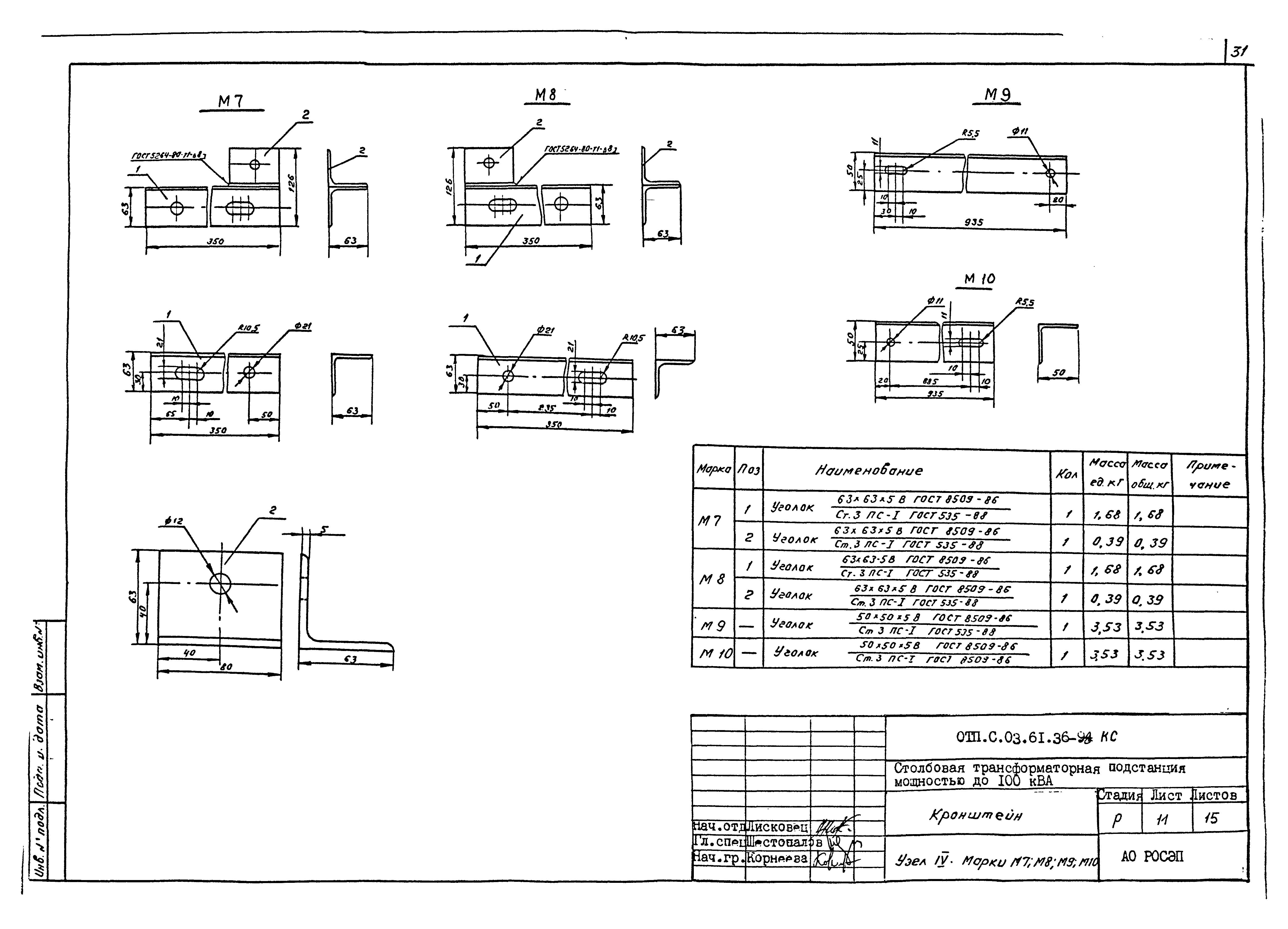

   Узел IV. Марки М7, М8, М9, М10. Кронштейн

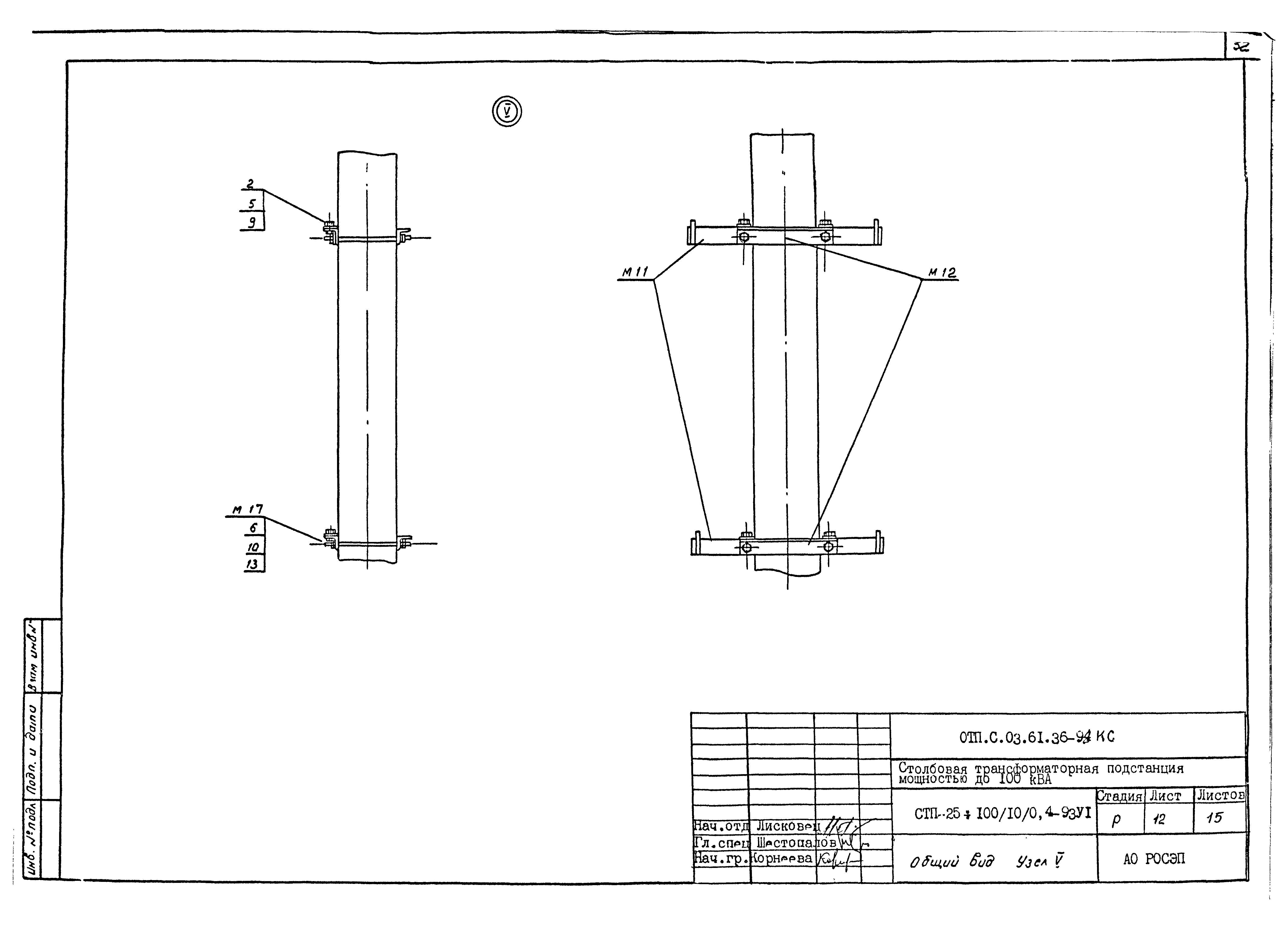

   Общий вид. Узел V

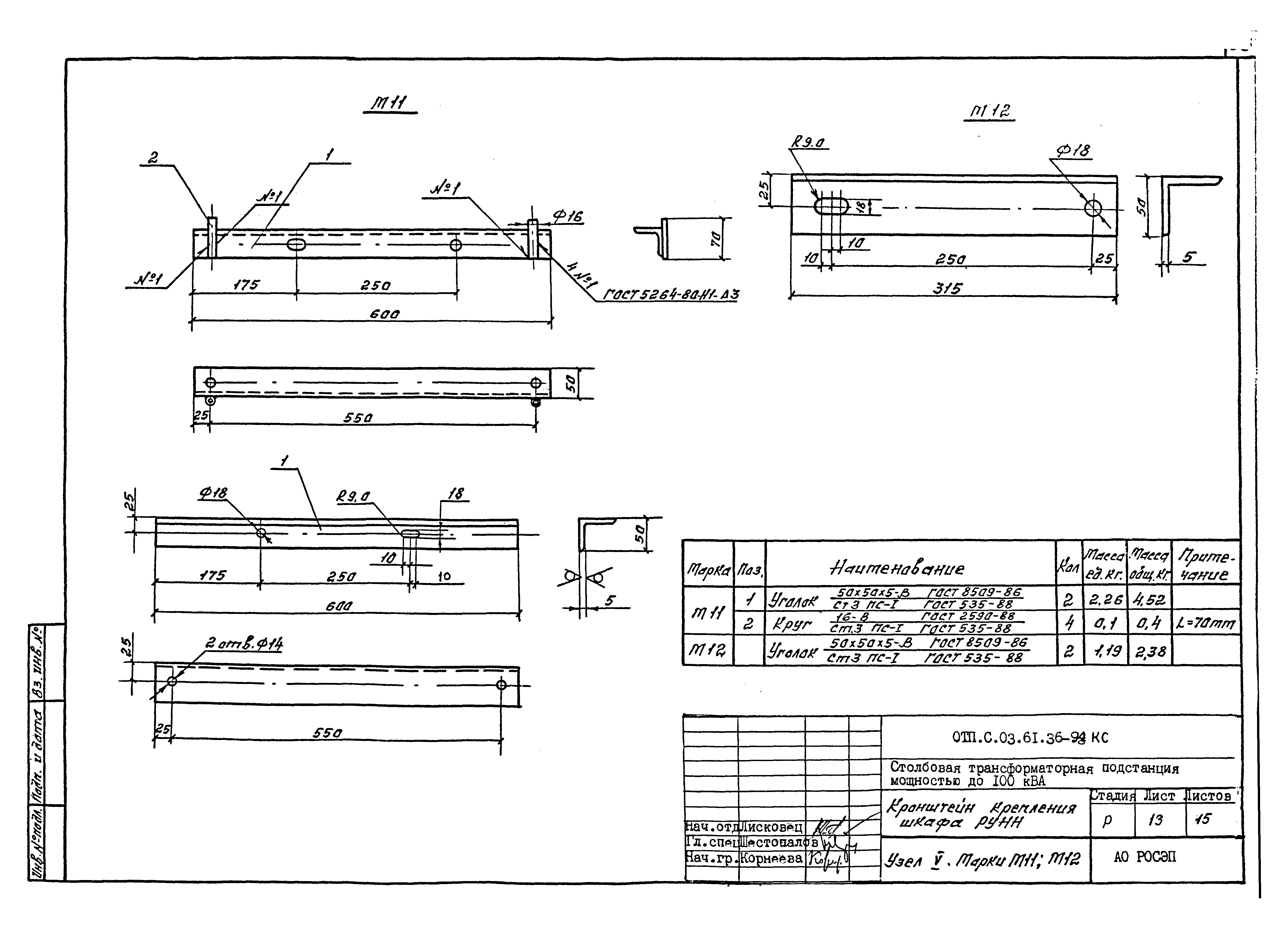

   Узел V. Марки М11, М12. Кронштейн крепления шкафа КУНН

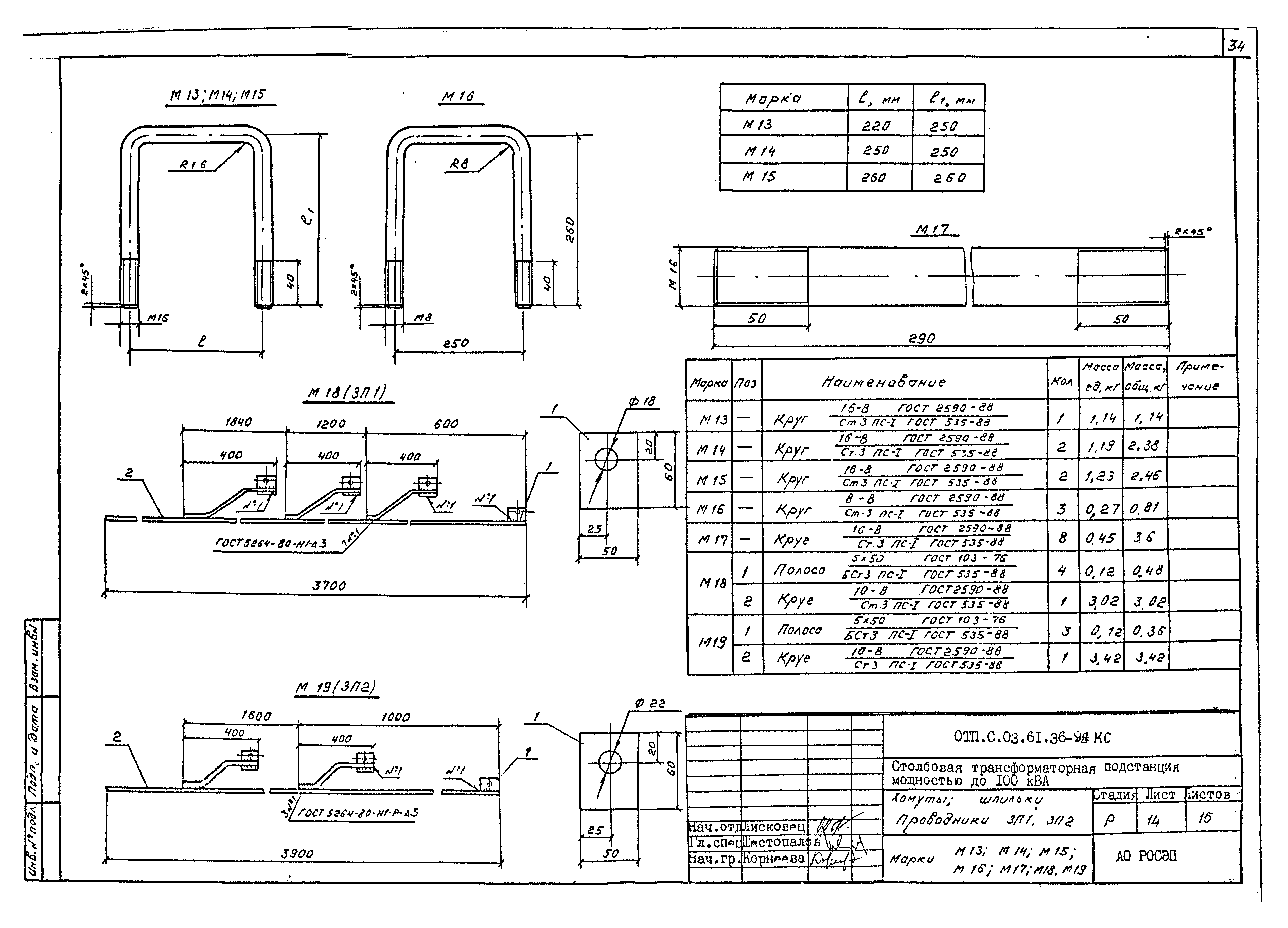

   Марки М13, М14, М15, М16 - хомуты, марка М17 - шпилька. Марки М18, М19 - заземляющие проводники ЗП1, ЗП2

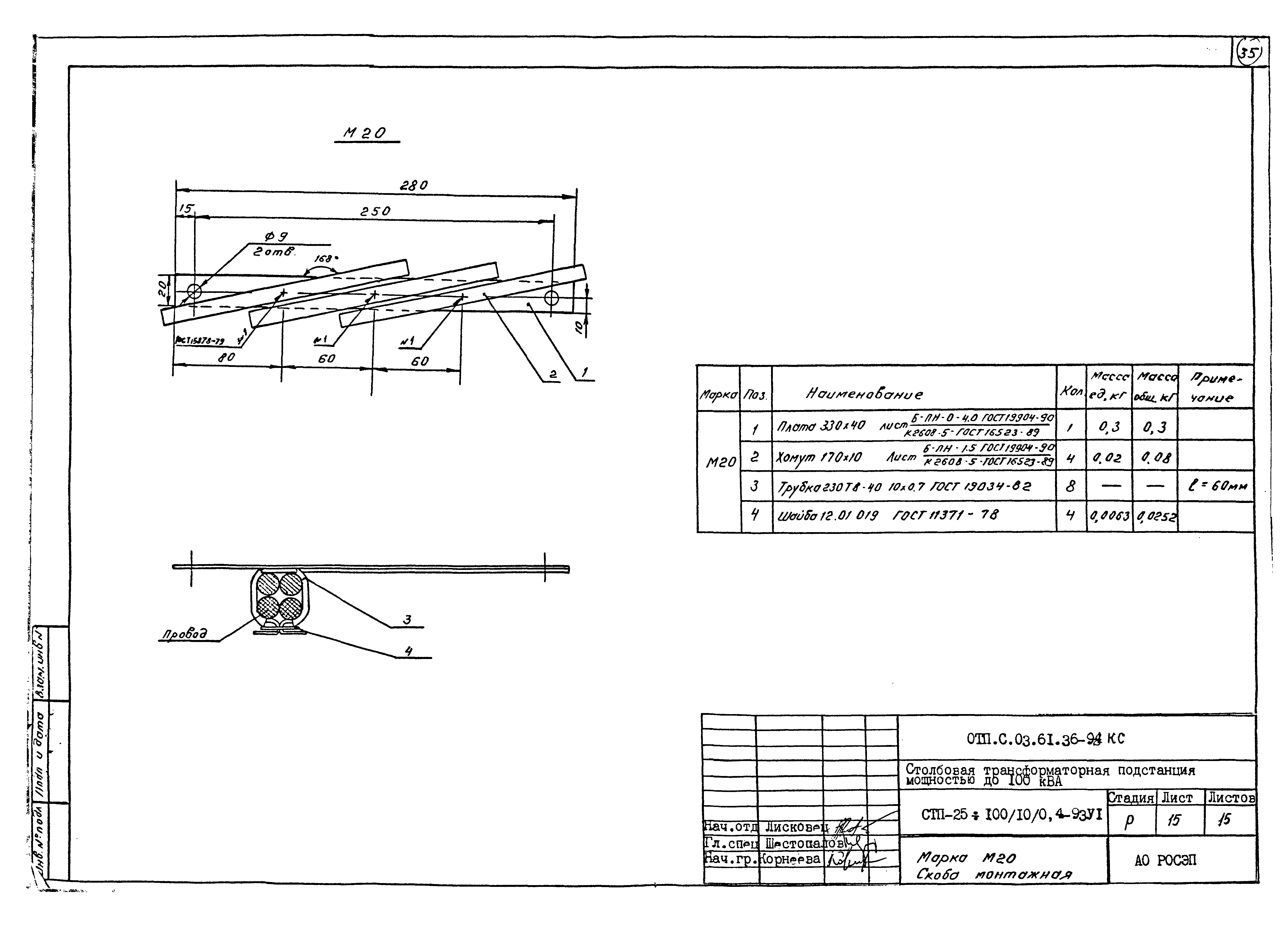

   Марка М20 - скоба монтажная
Разработан: АО РОСЭП
Утверждён: АО РОСЭП
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
