Скачать Серия ИС-01-01 Выпуск 1. Материалы для проектирования

Дата актуализации: 10.08.2017

Серия ИС-01-01

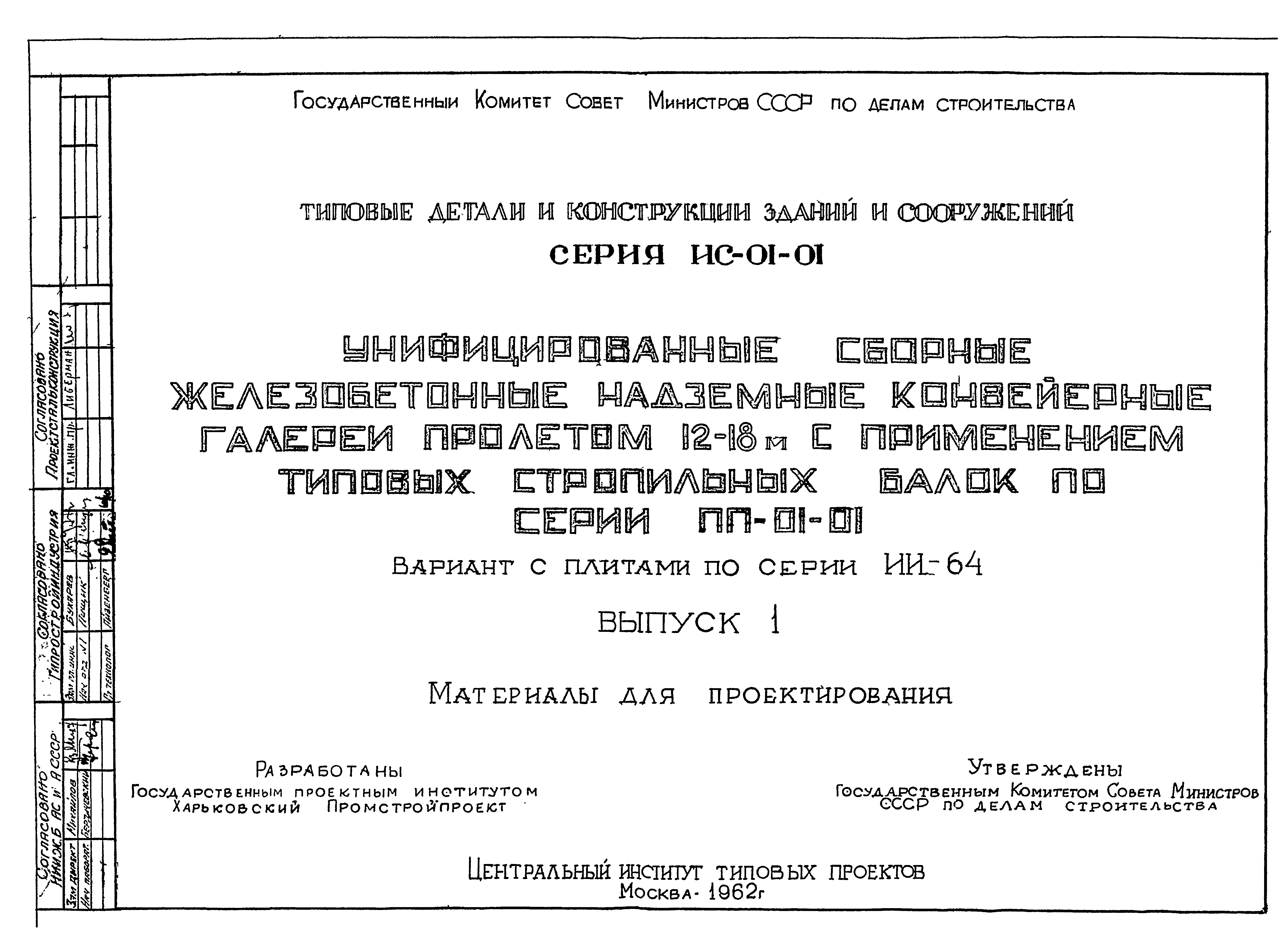

Выпуск 1. Материалы для проектирования

Обозначение: Серия ИС-01-01
Обозначение англ: Series ИС-01-01
Статус:действует
Название рус.:Выпуск 1. Материалы для проектирования
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

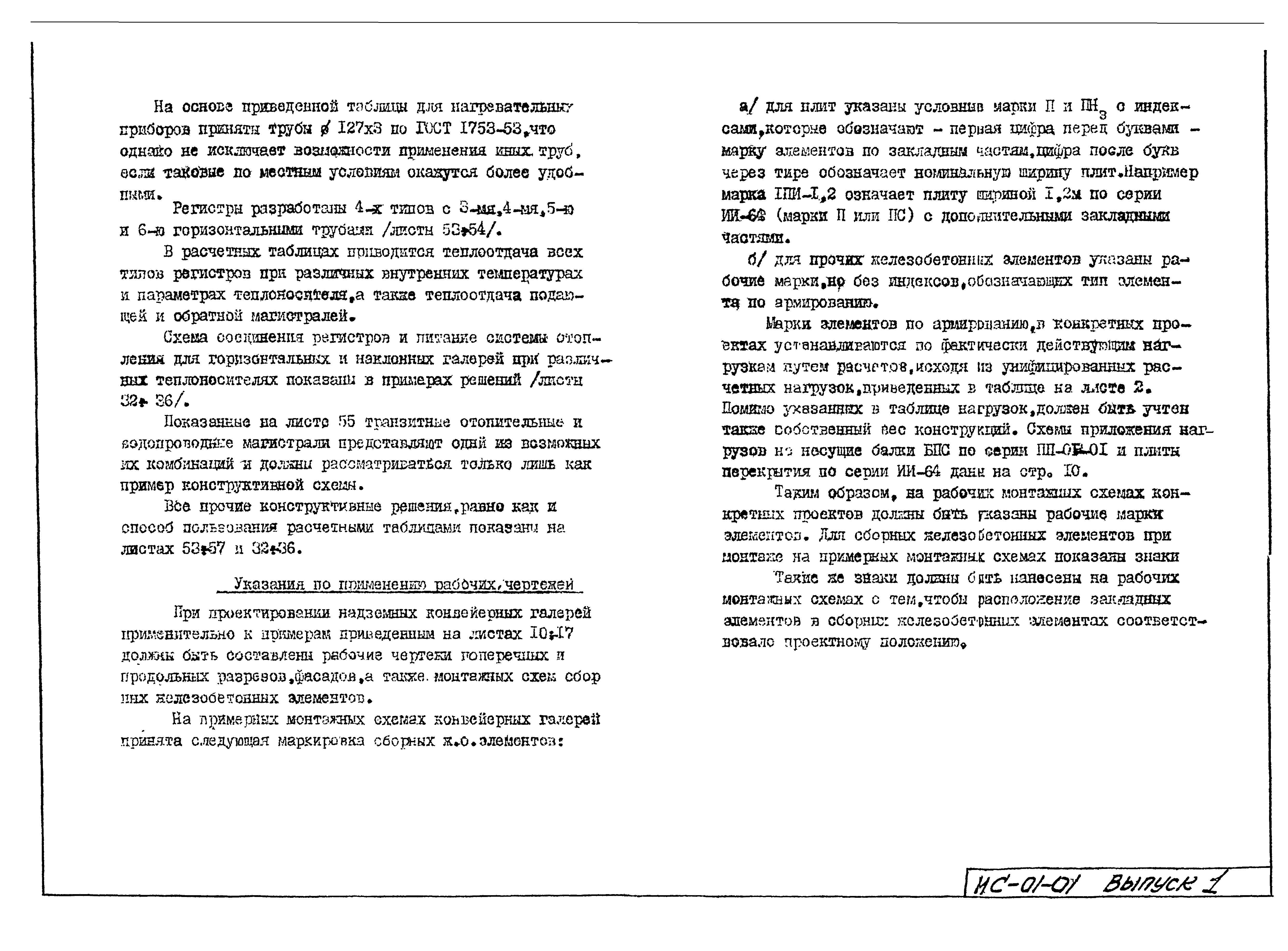

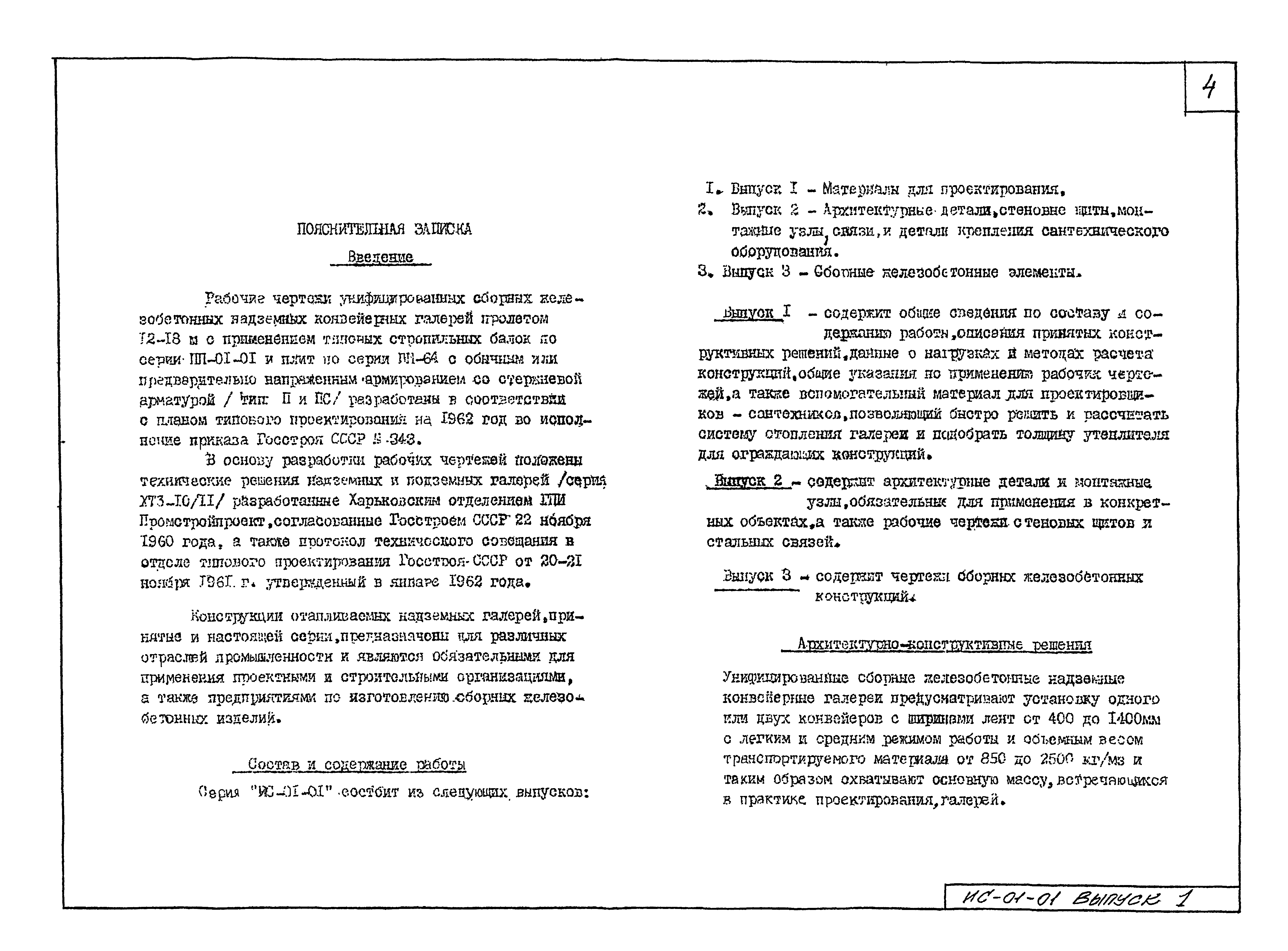

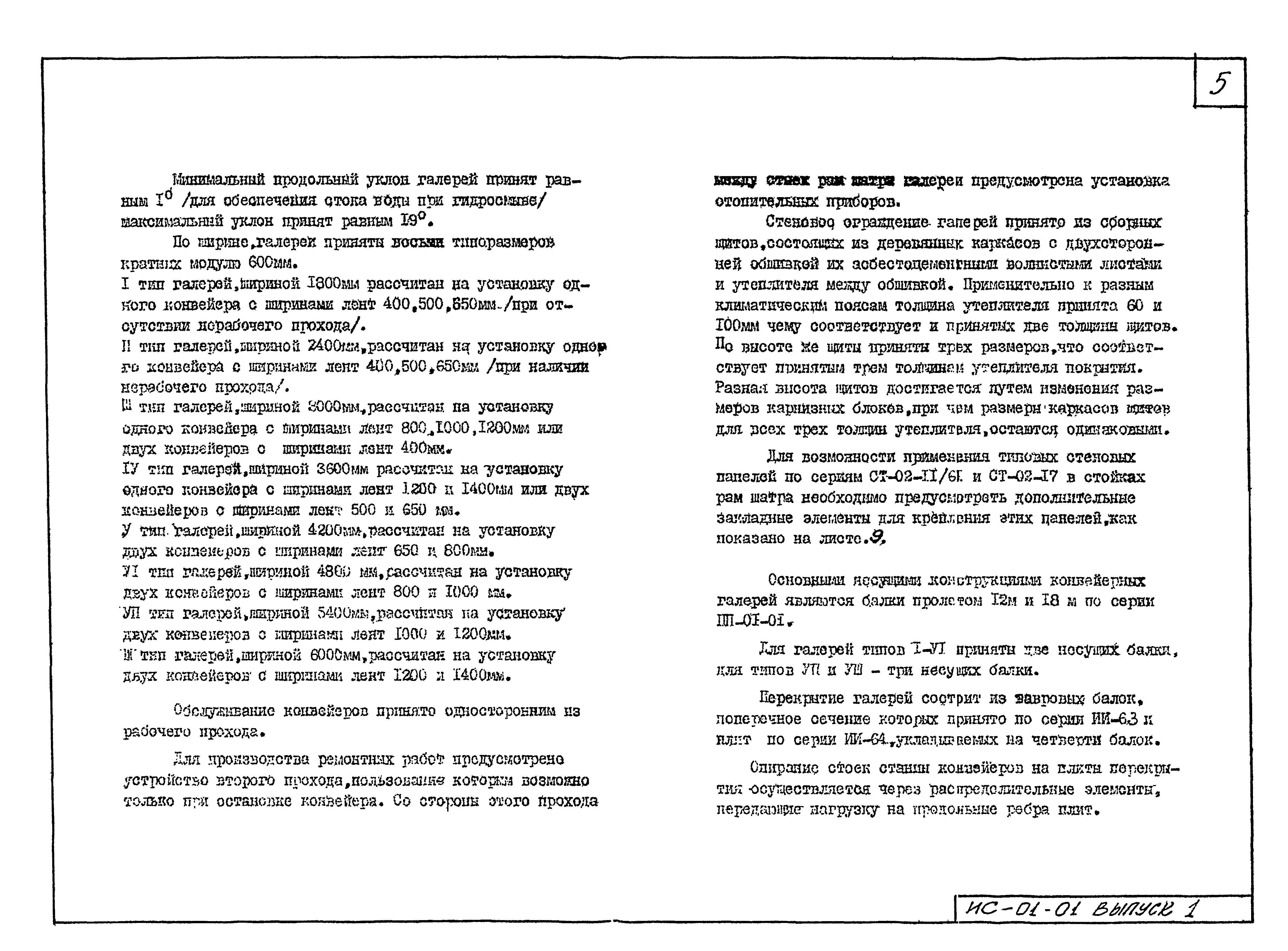

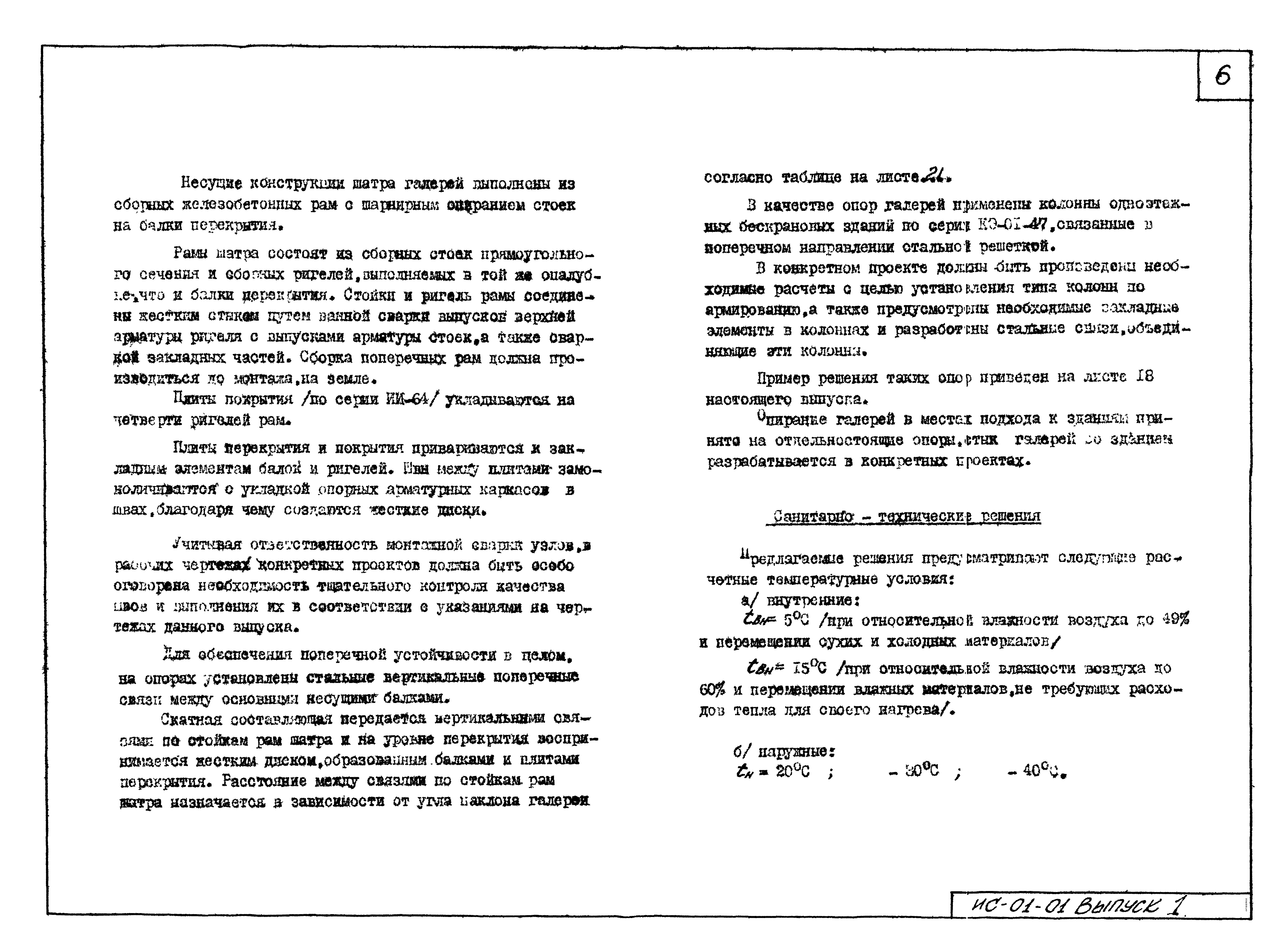

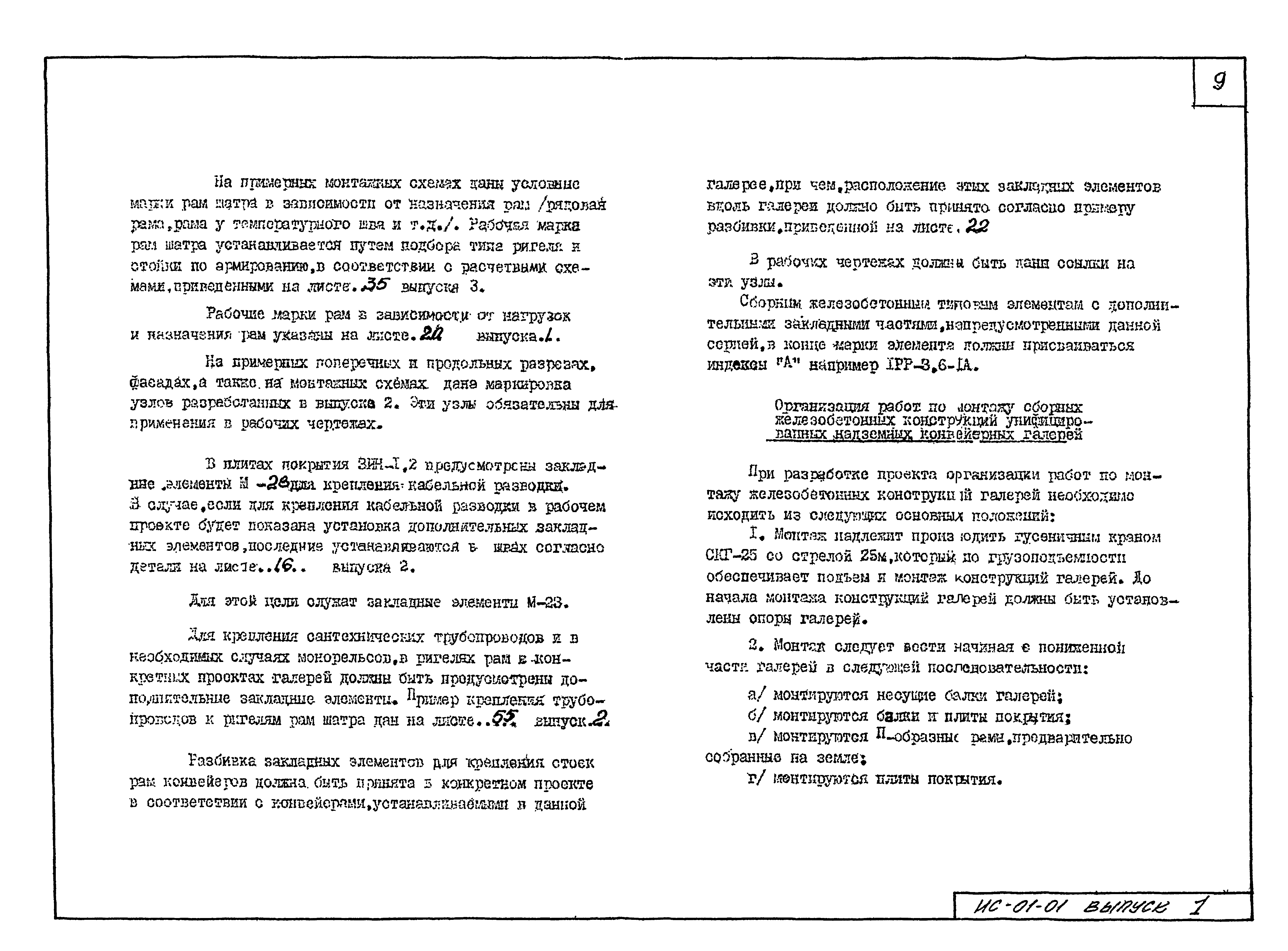

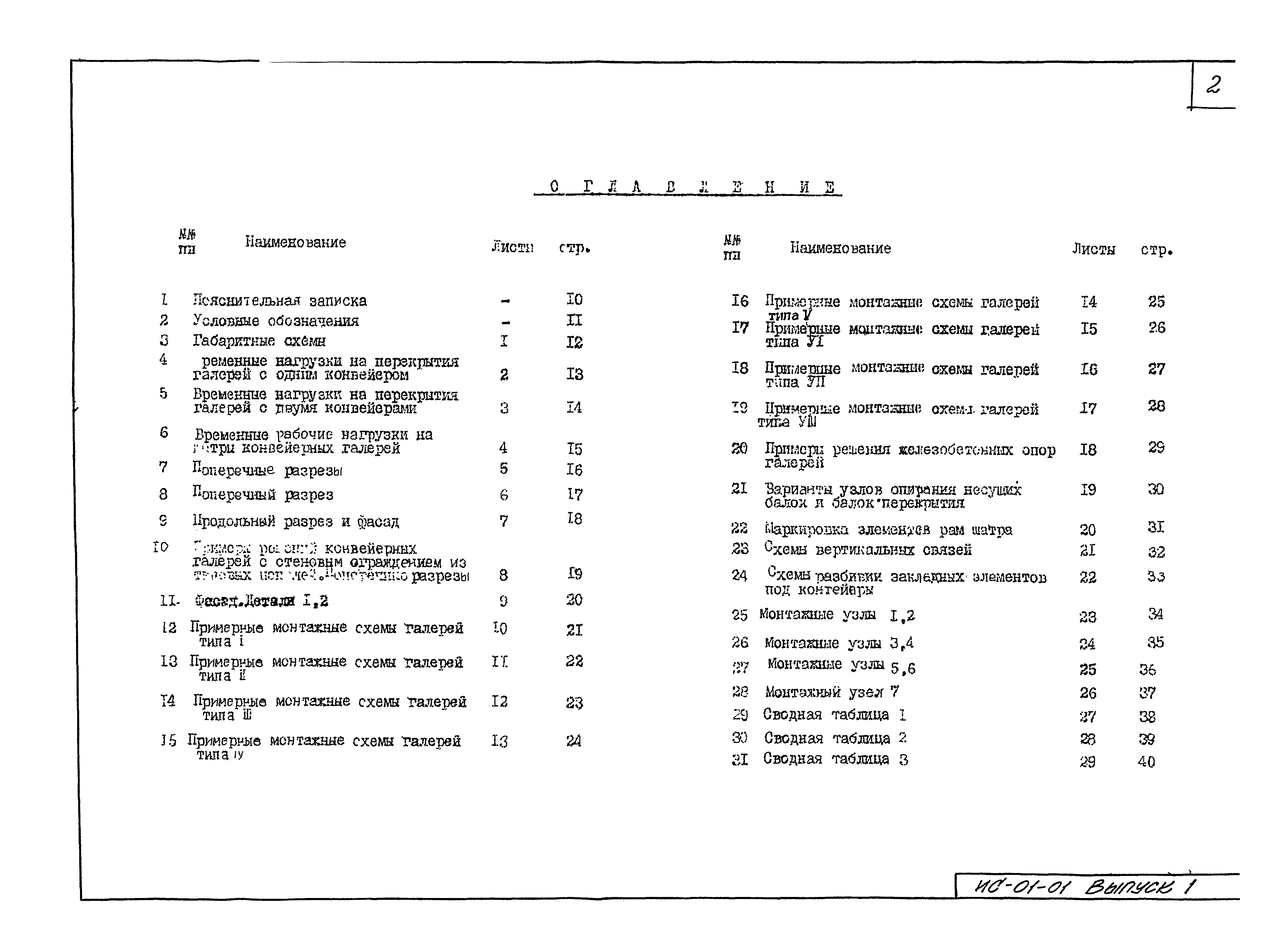

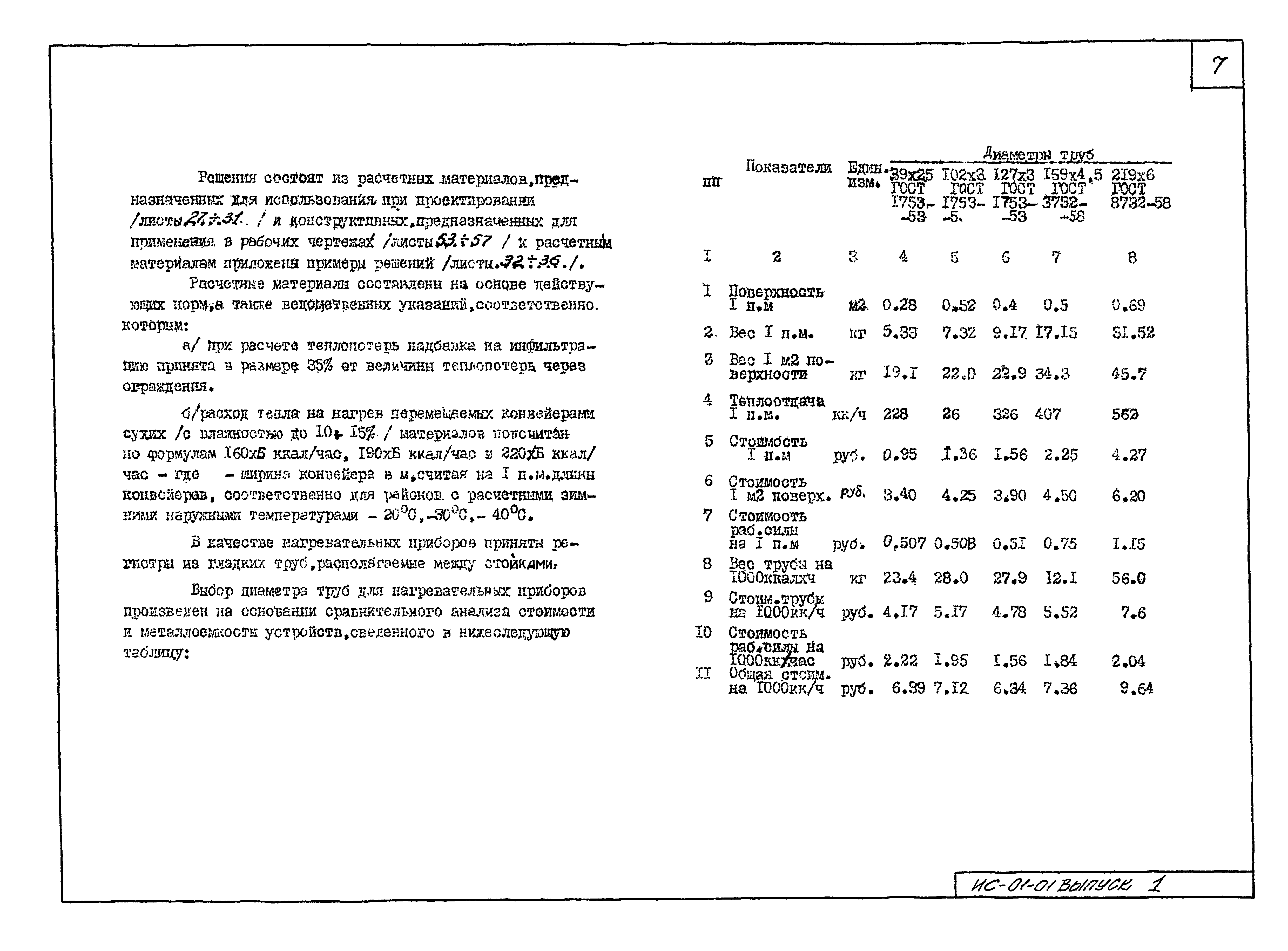

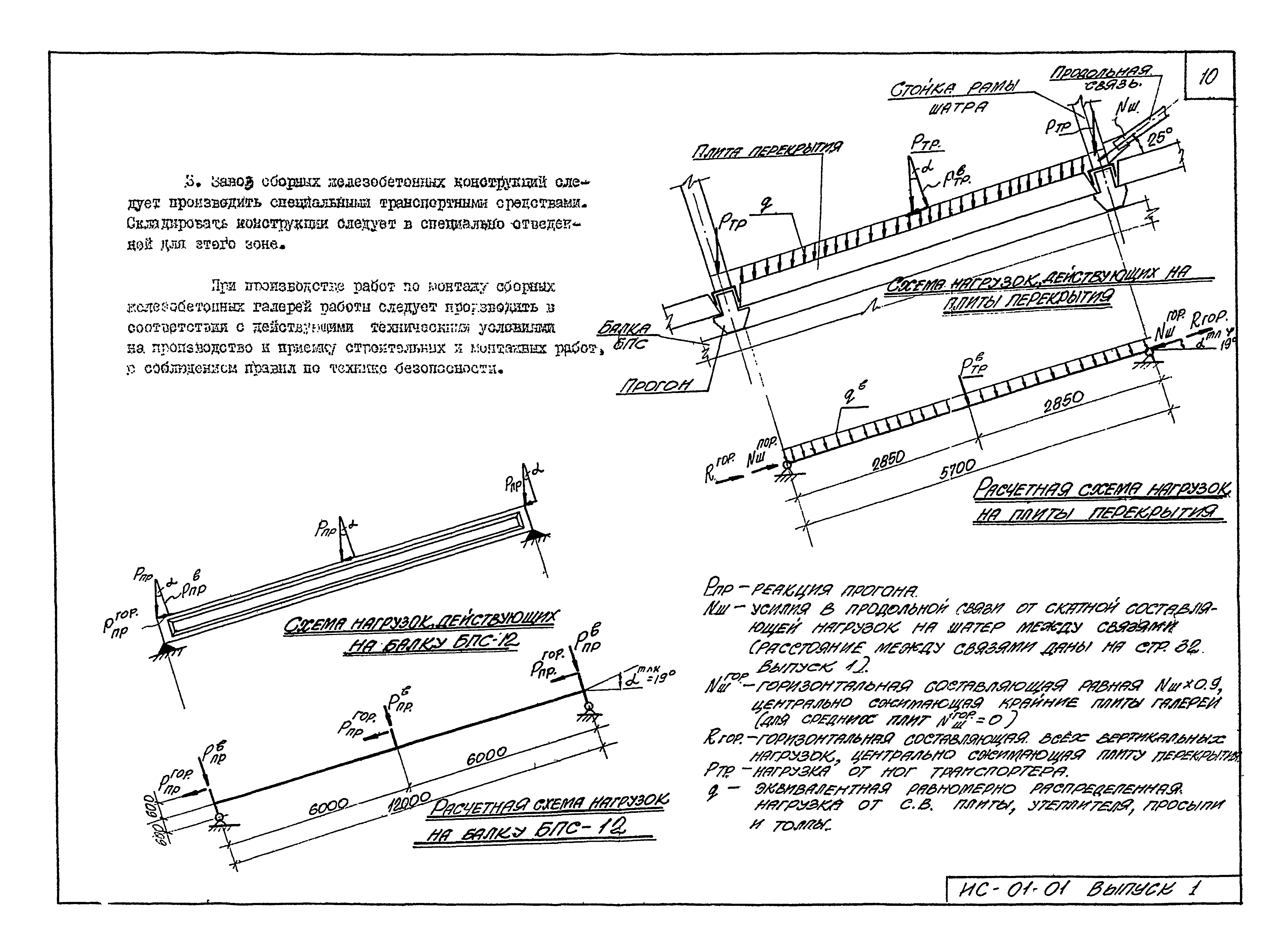

Оглавление:Пояснительная записка

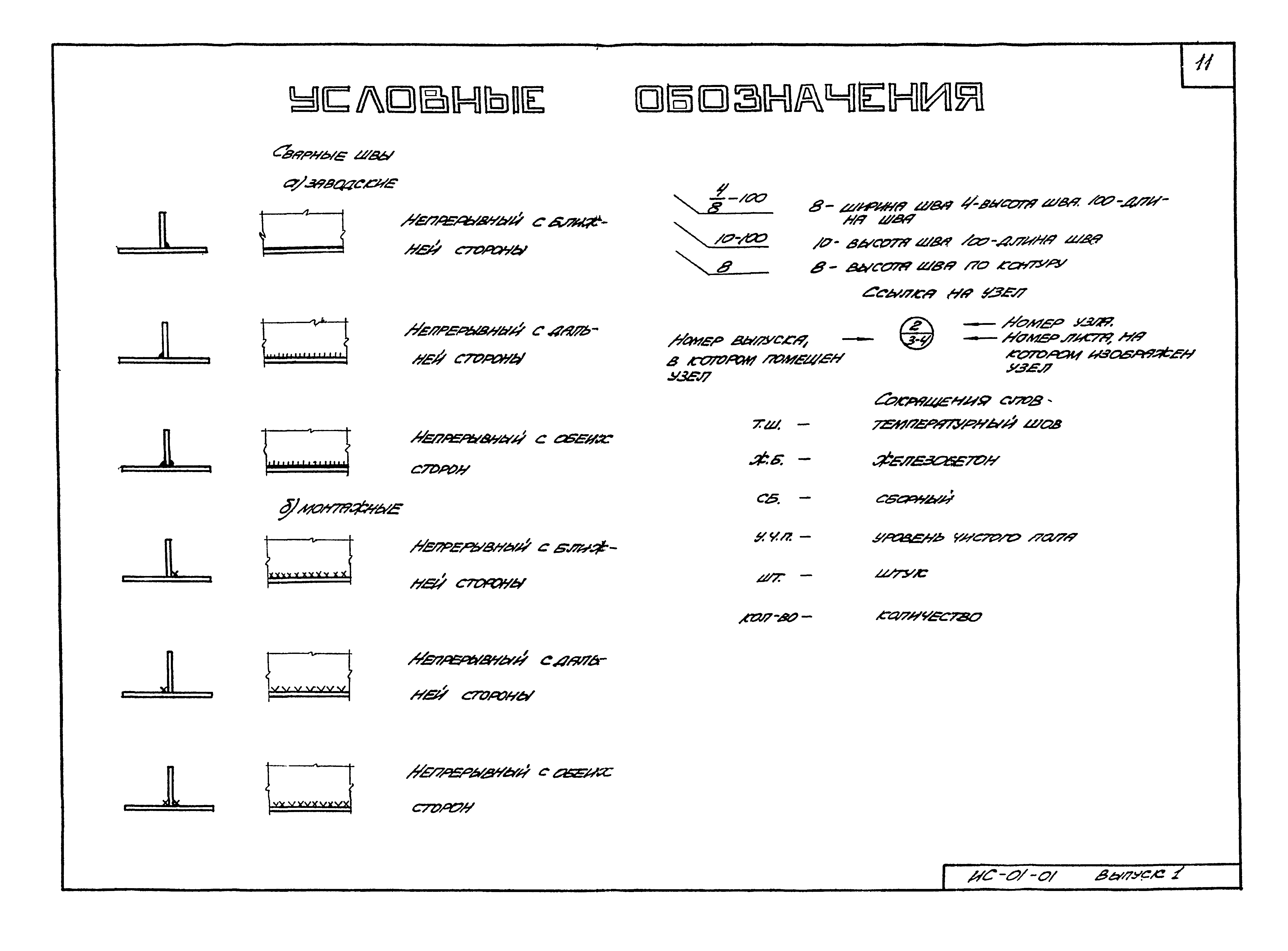

Условные обозначения

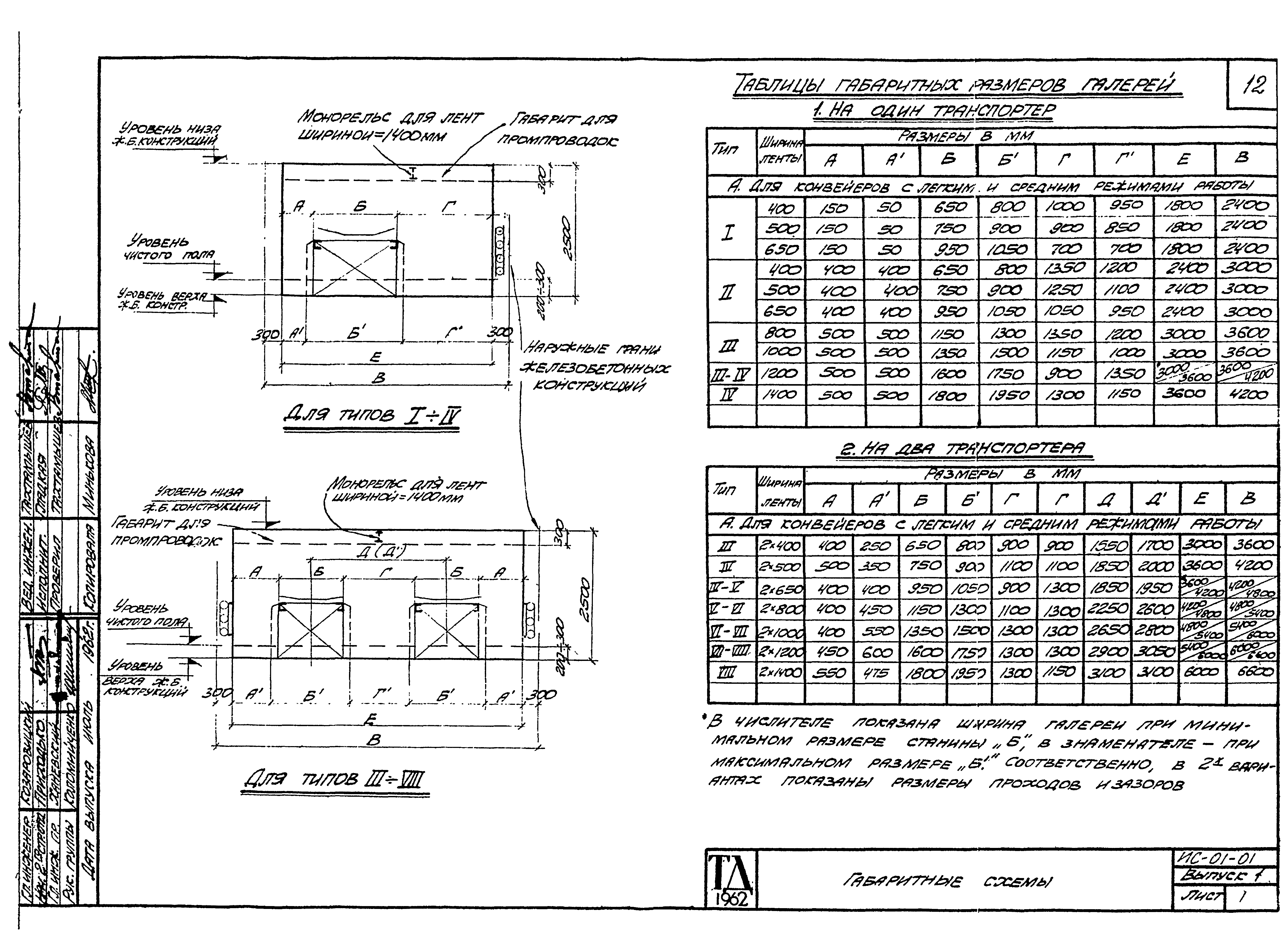

Габаритные схемы

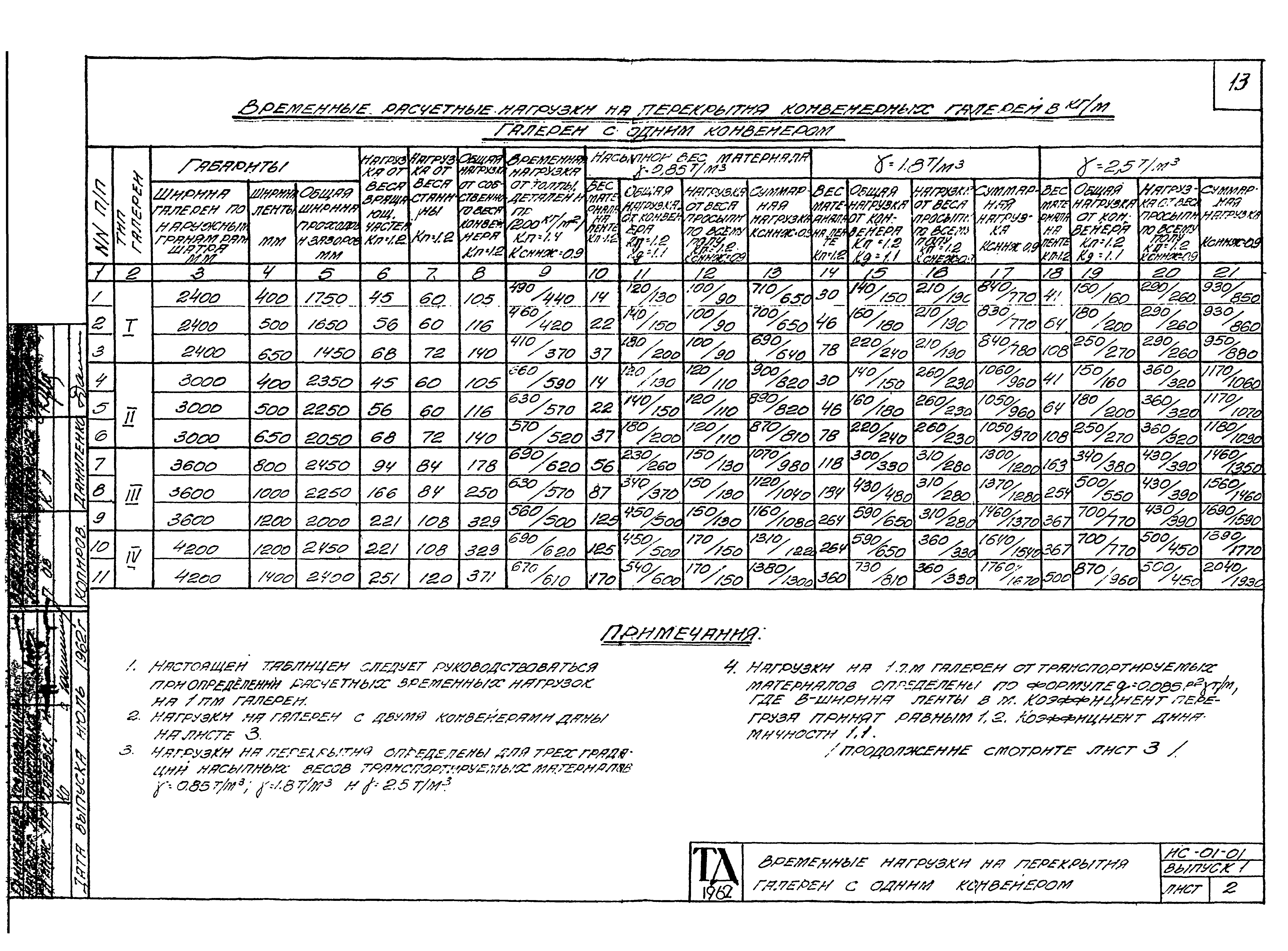

Временные нагрузки на перекрытия галерей с одним конвейером

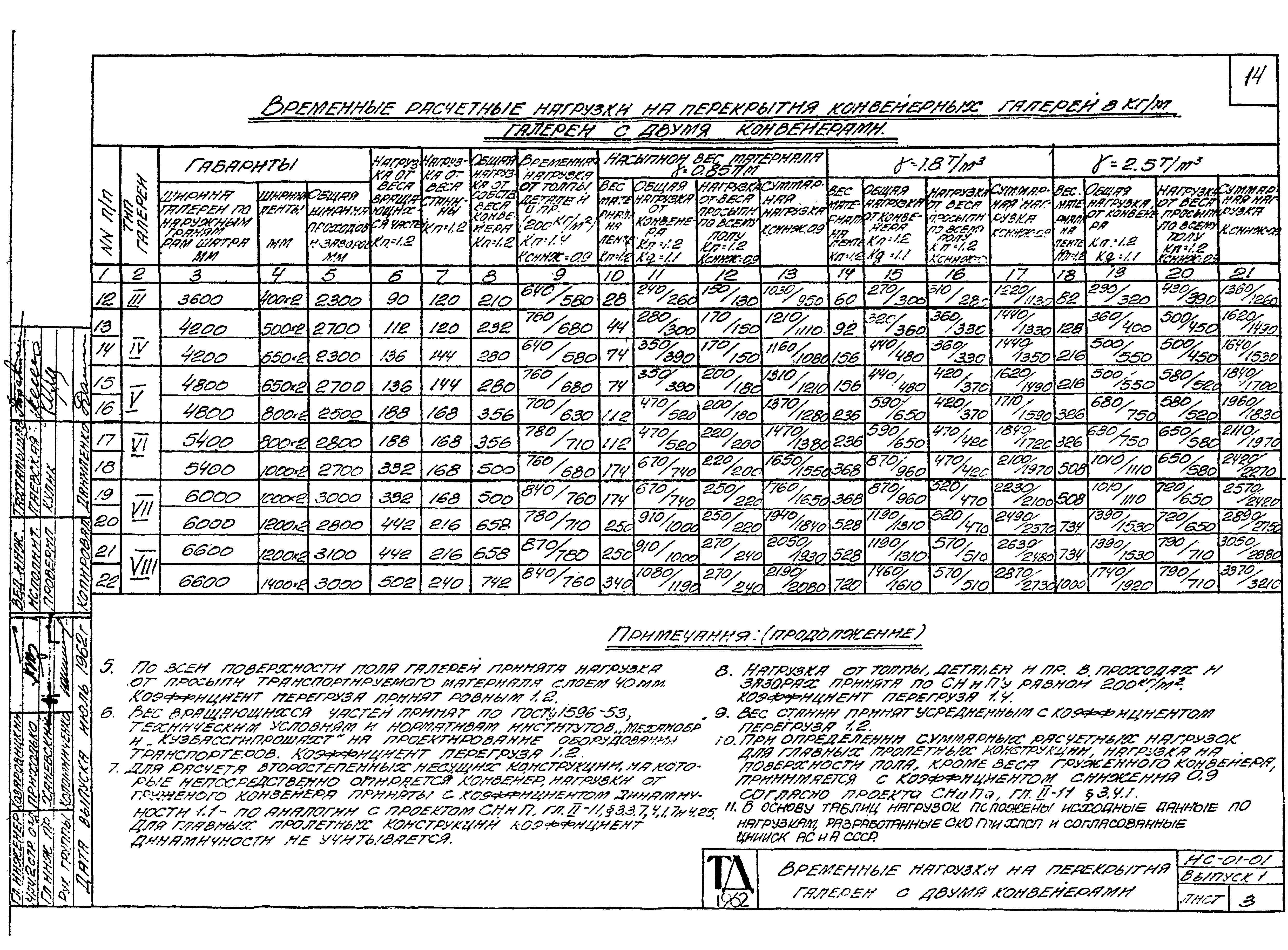

Временные нагрузки на перекрытия галерей с двумя конвейерами
Временные рабочие нагрузки на три конвейерных галереи

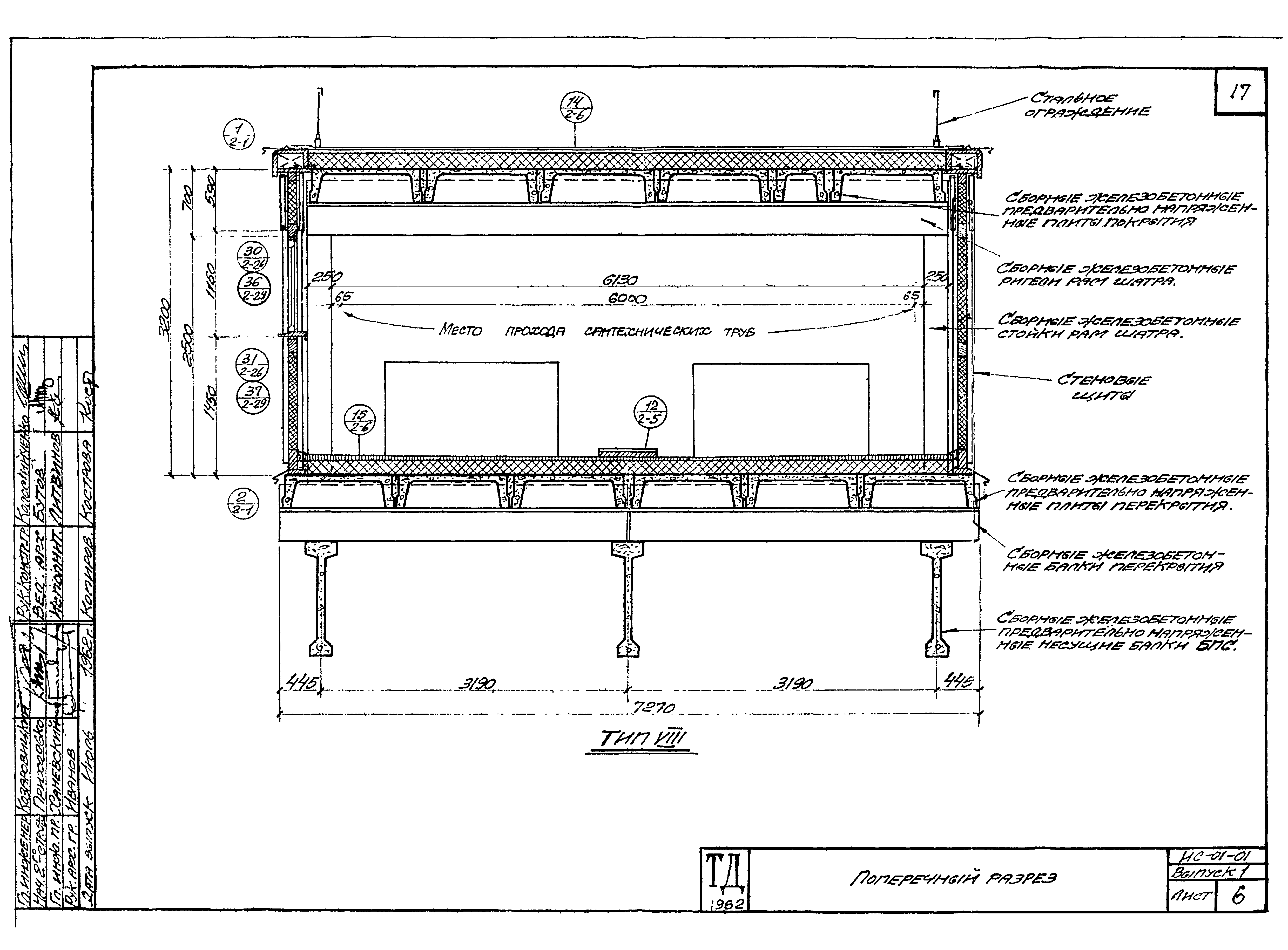

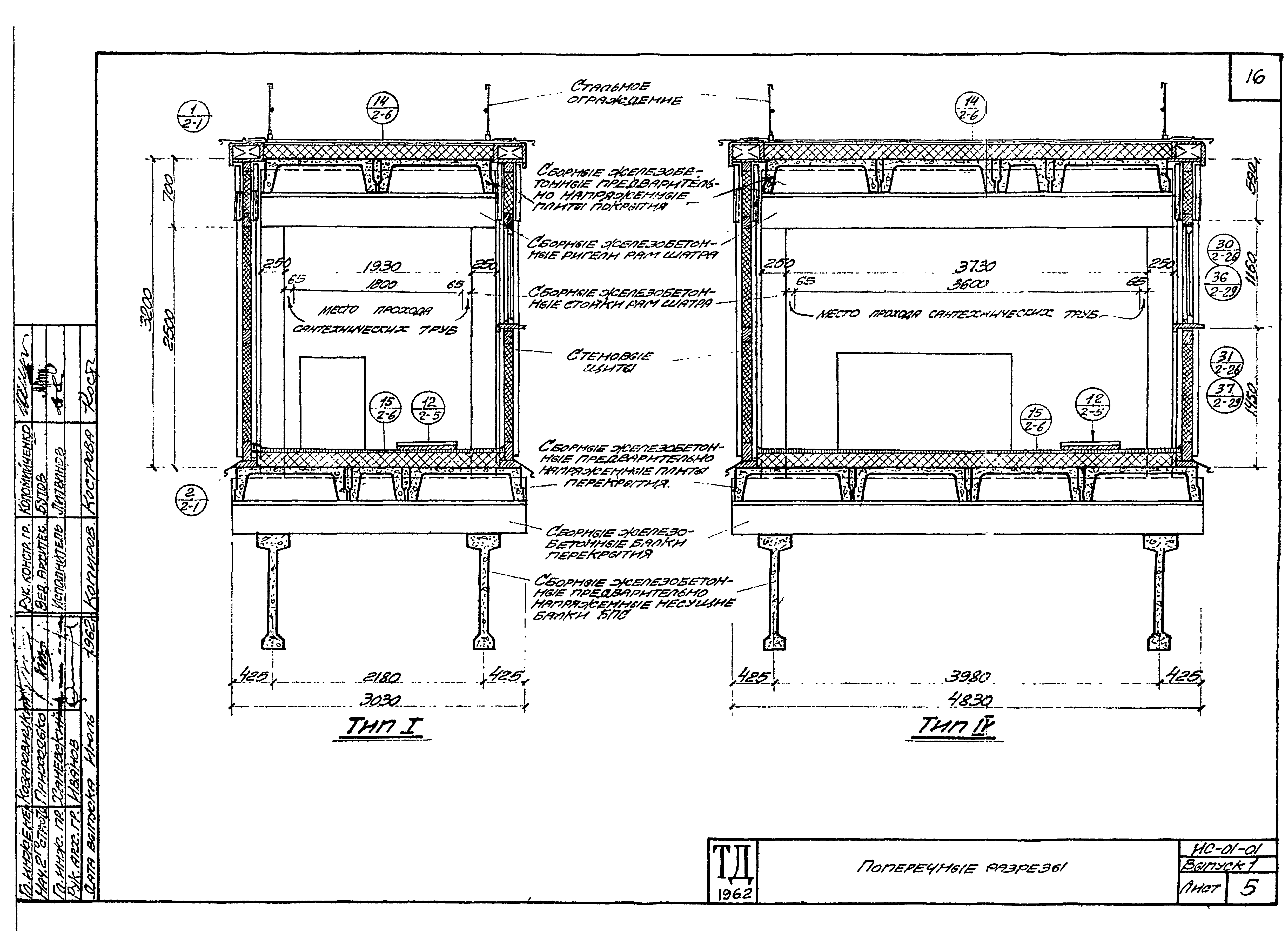

Поперечные разрезы

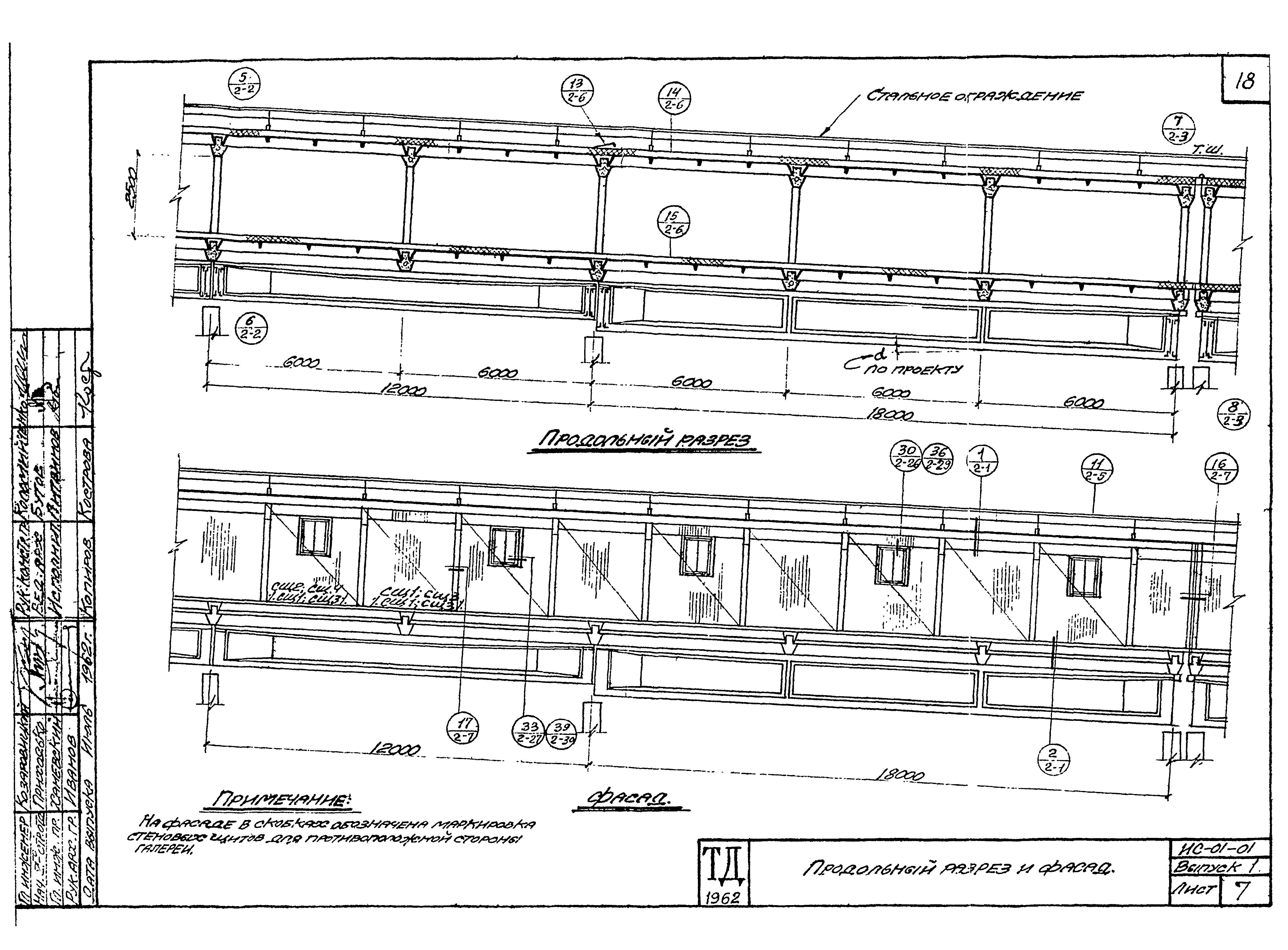

Продольный разрез и фасад

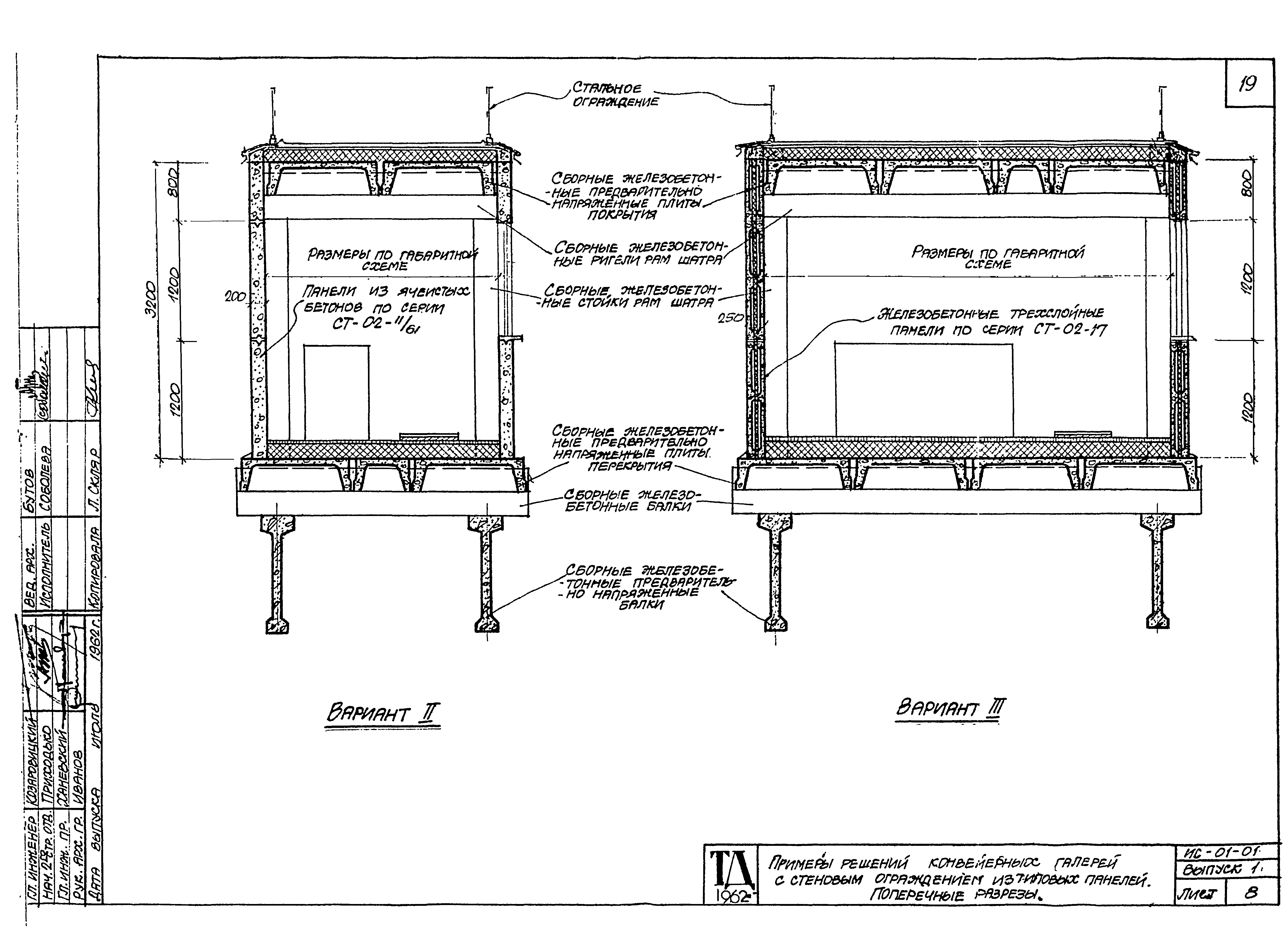

Примеры решений конвейерных галерей со стеновым ограждением из типовых панелей. Поперечные разрезы

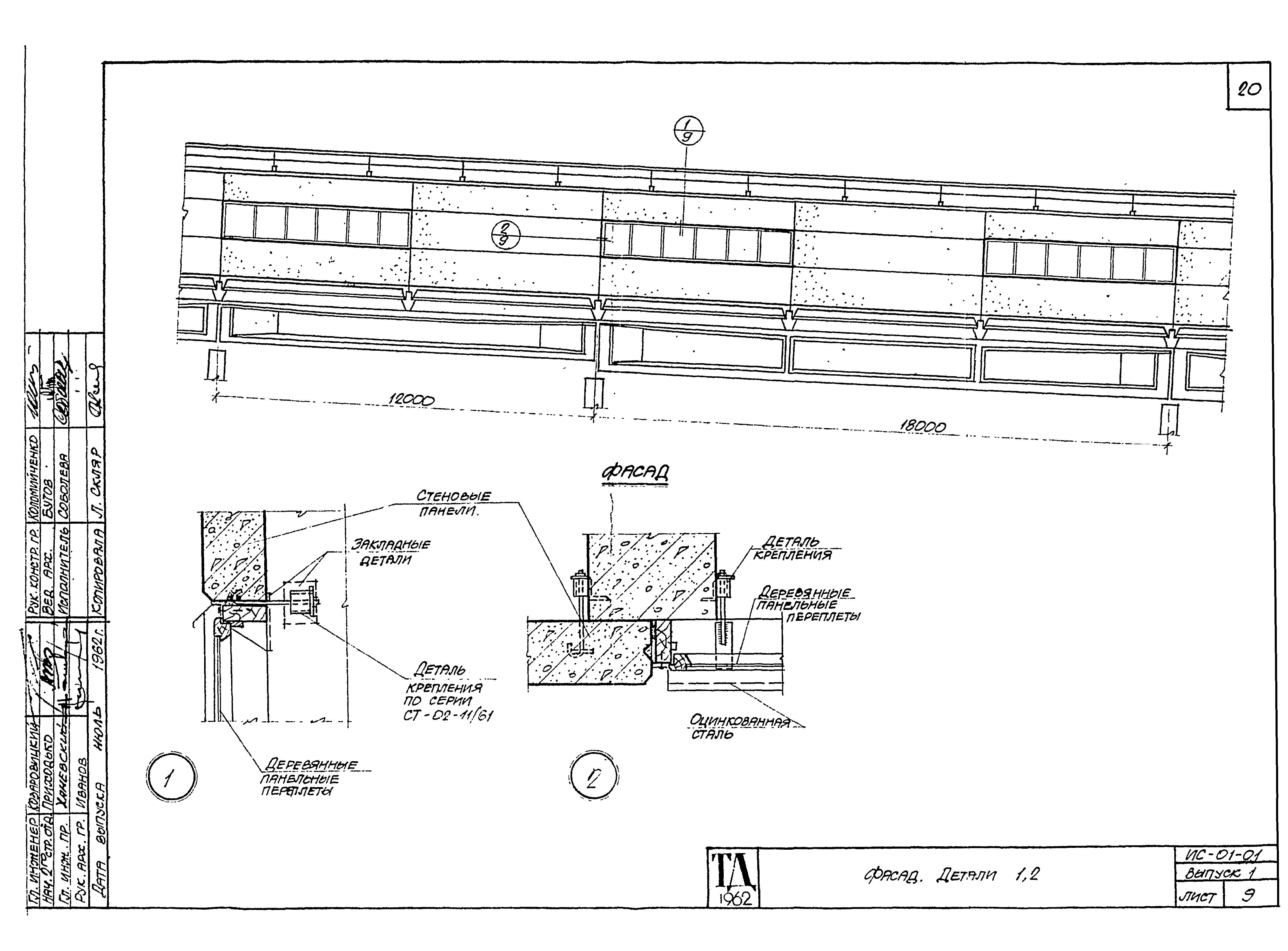

Фасад. Детали 1, 2

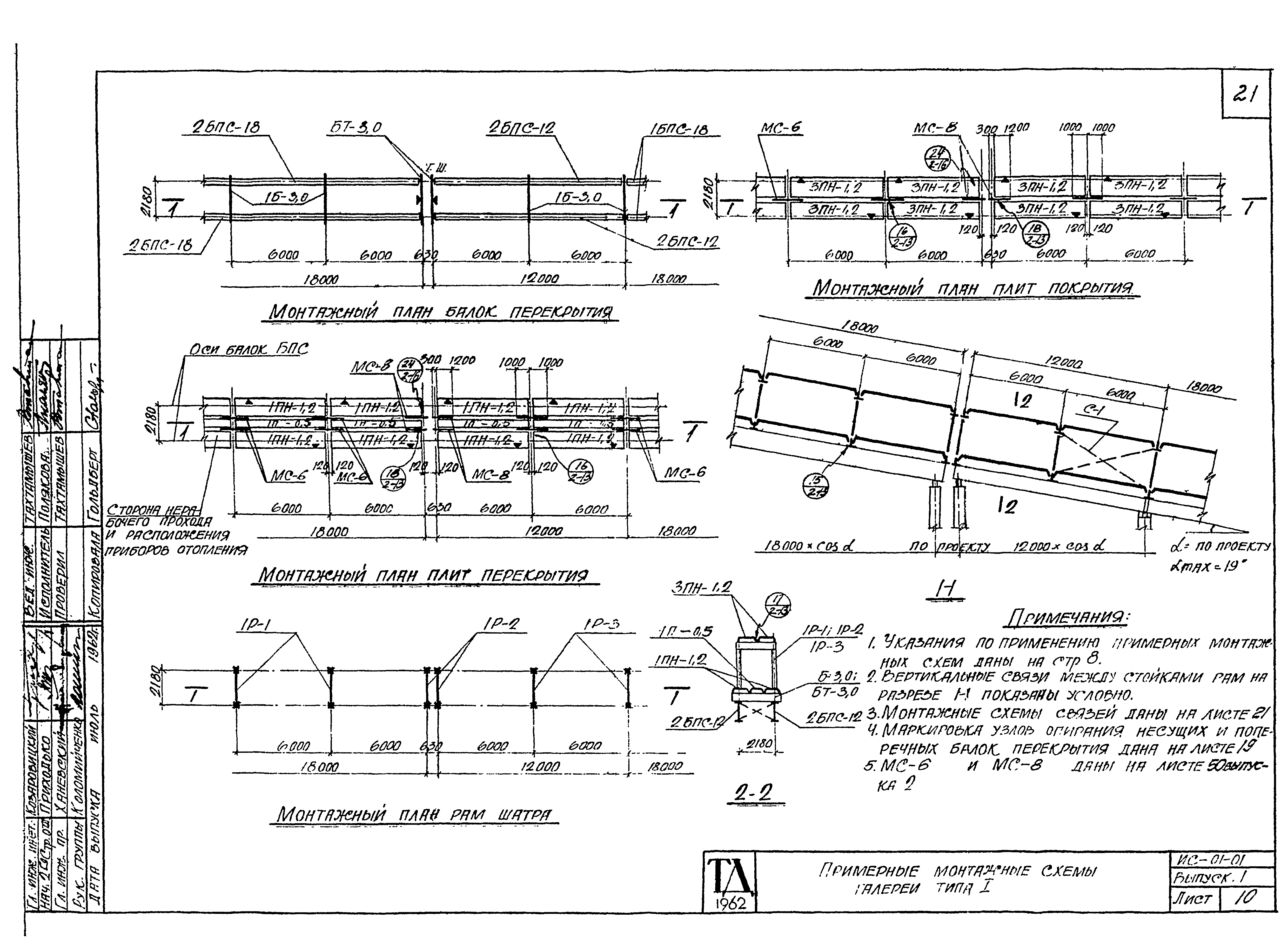

Примерные монтажные схемы галерей типа I

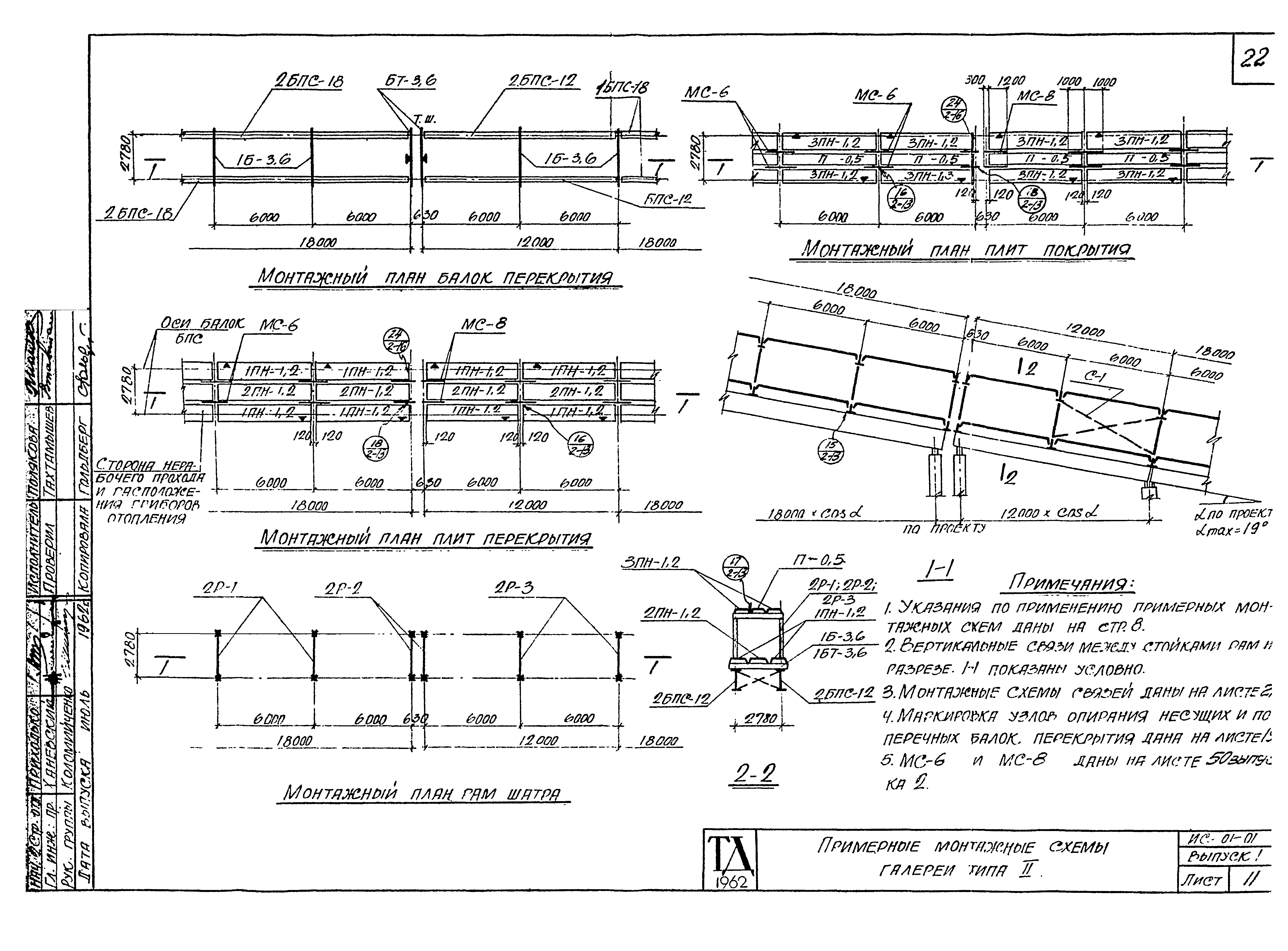

Примерные монтажные схемы галерей типа II

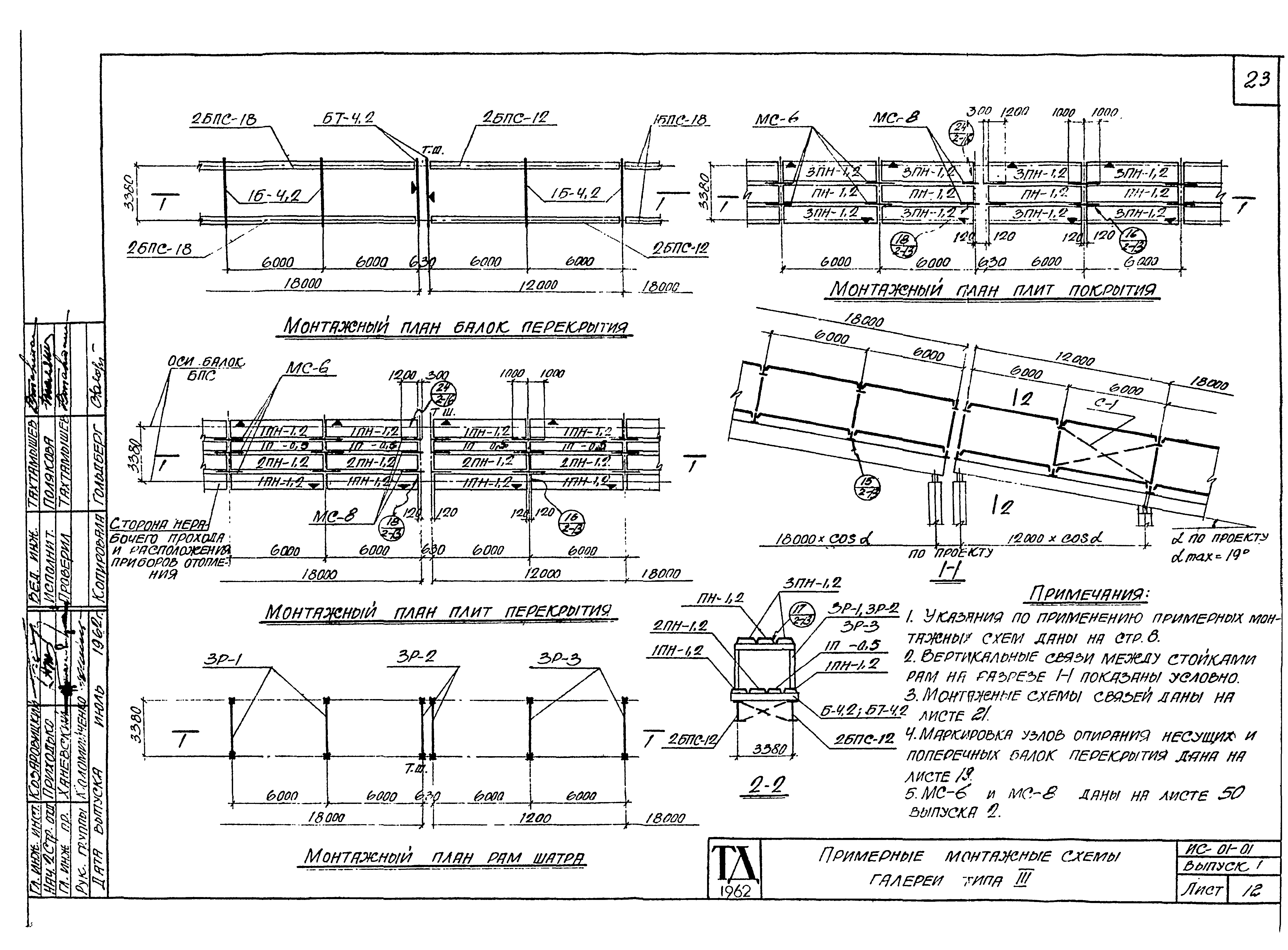

Примерные монтажные схемы галерей типа III

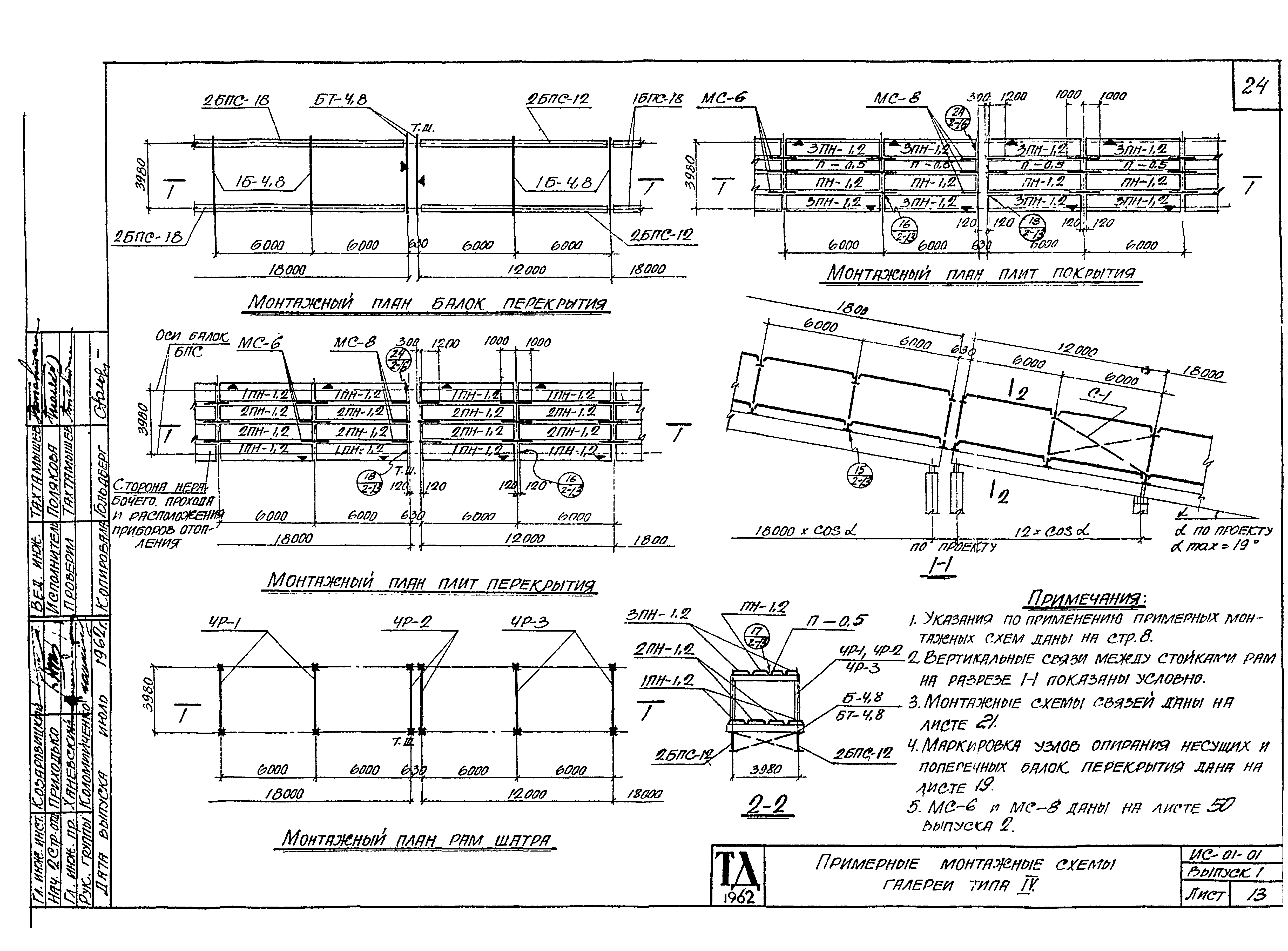

Примерные монтажные схемы галерей типа IV

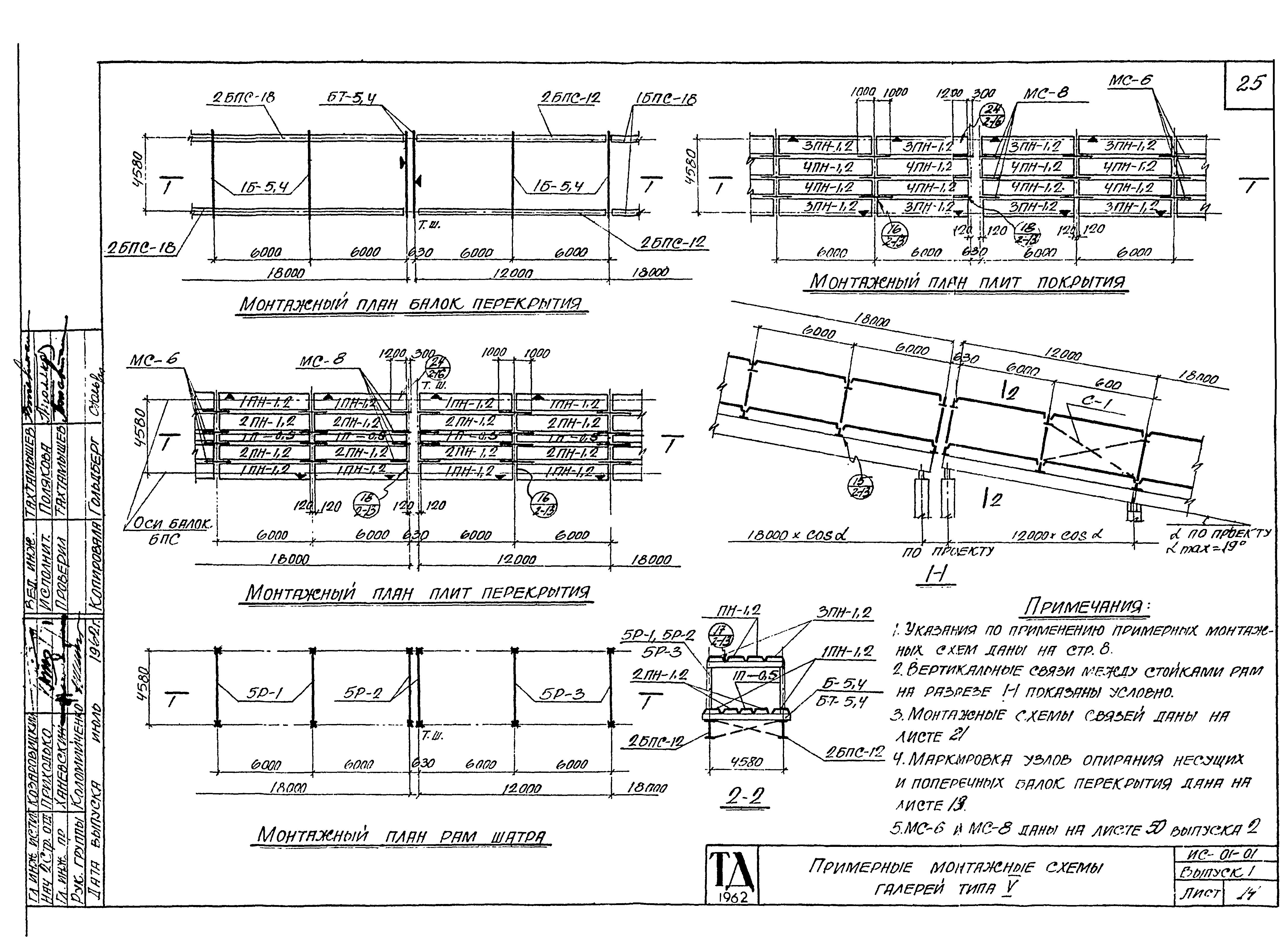

Примерные монтажные схемы галерей типа V

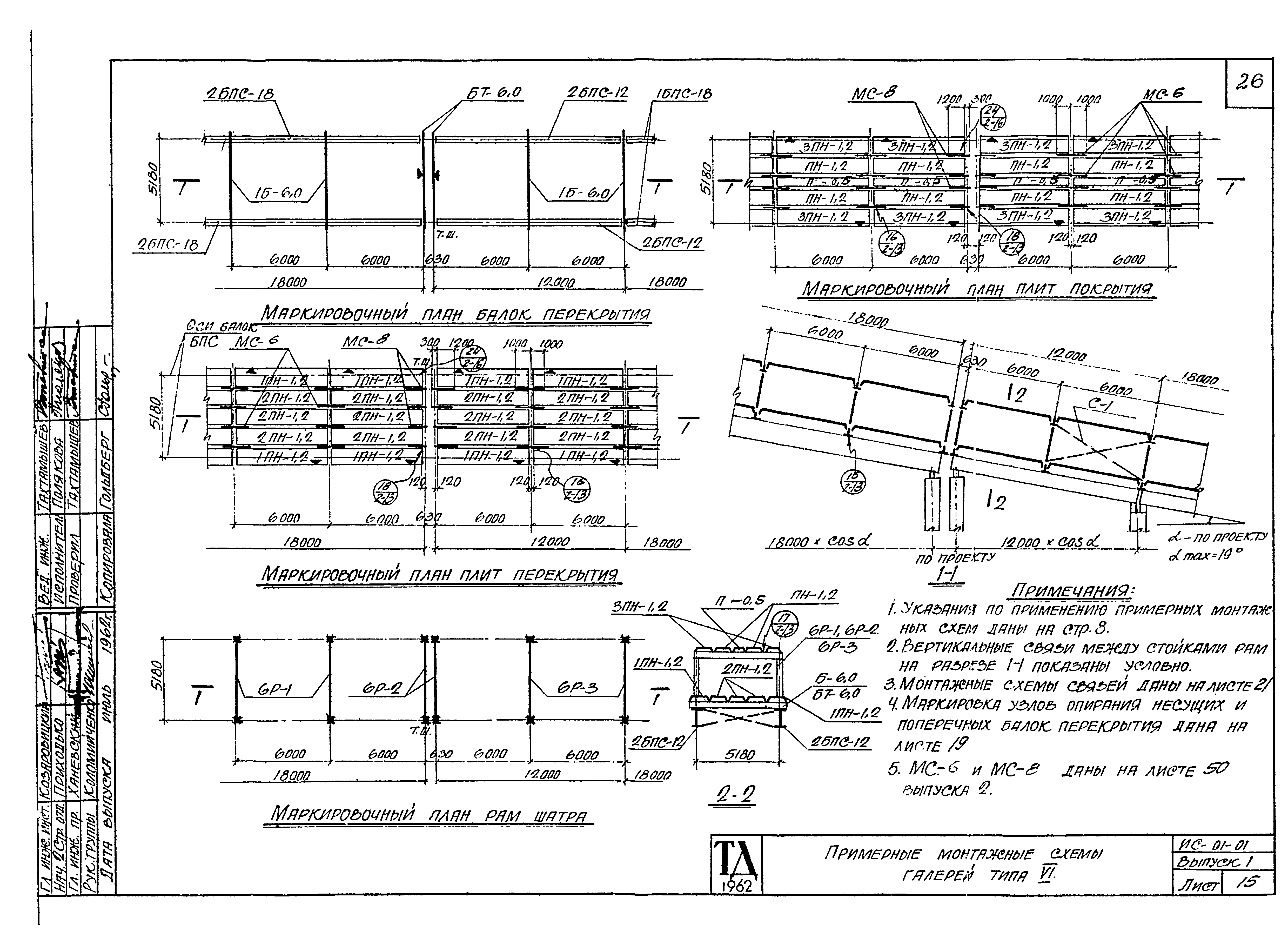

Примерные монтажные схемы галерей типа VI

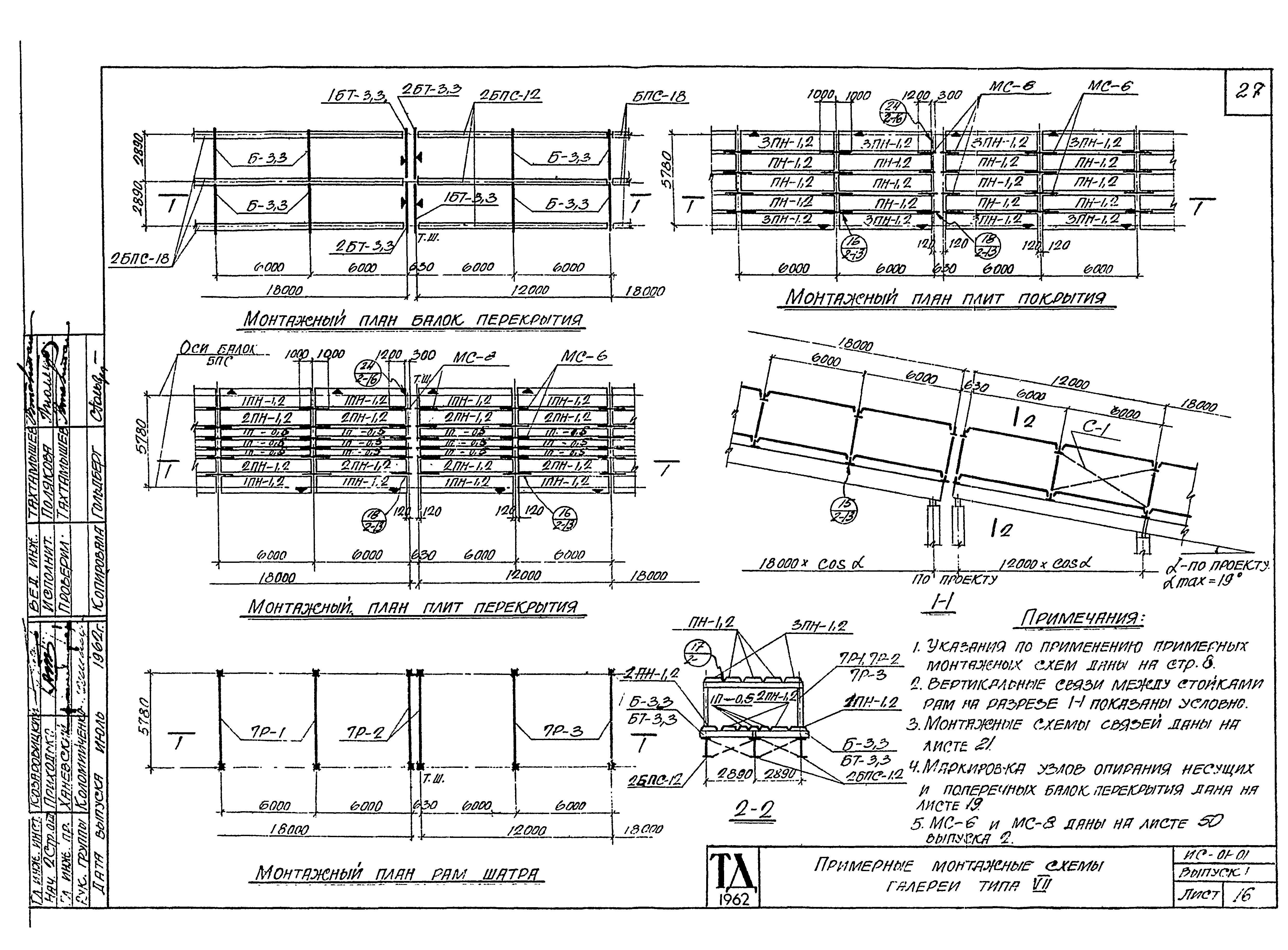

Примерные монтажные схемы галерей типа VII

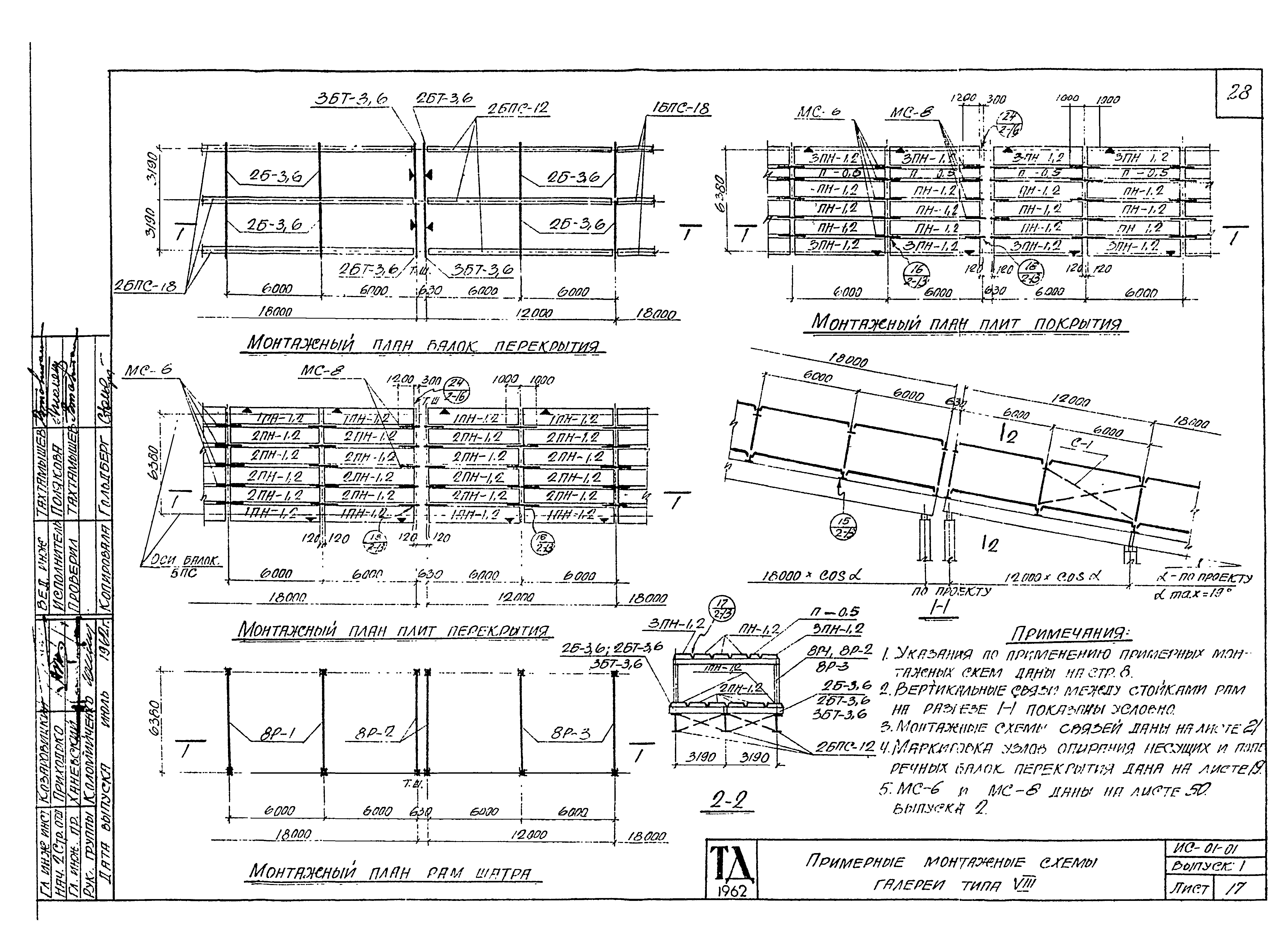

Примерные монтажные схемы галерей типа VIII

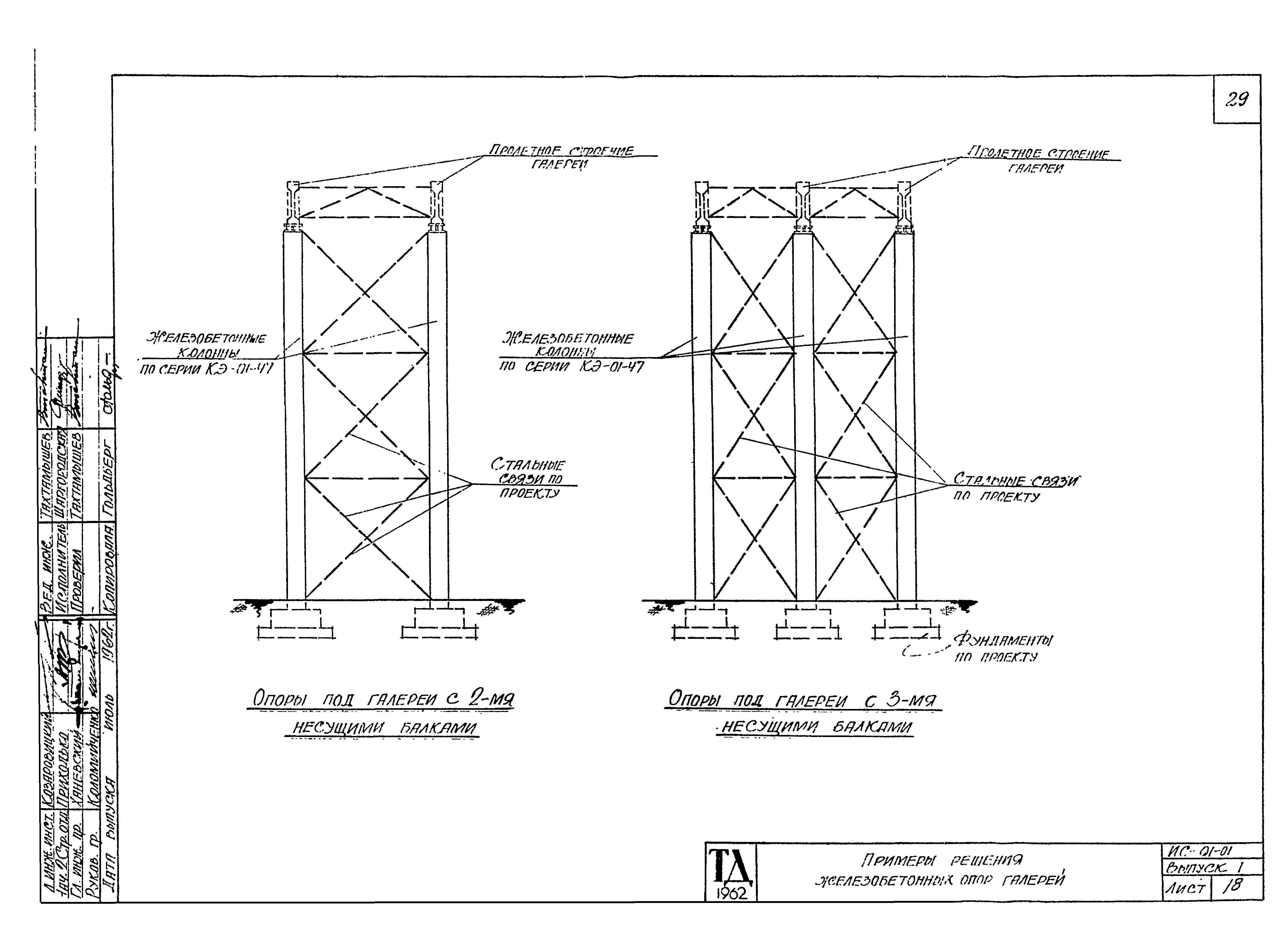

Примеры решения железобетонных опор галерей

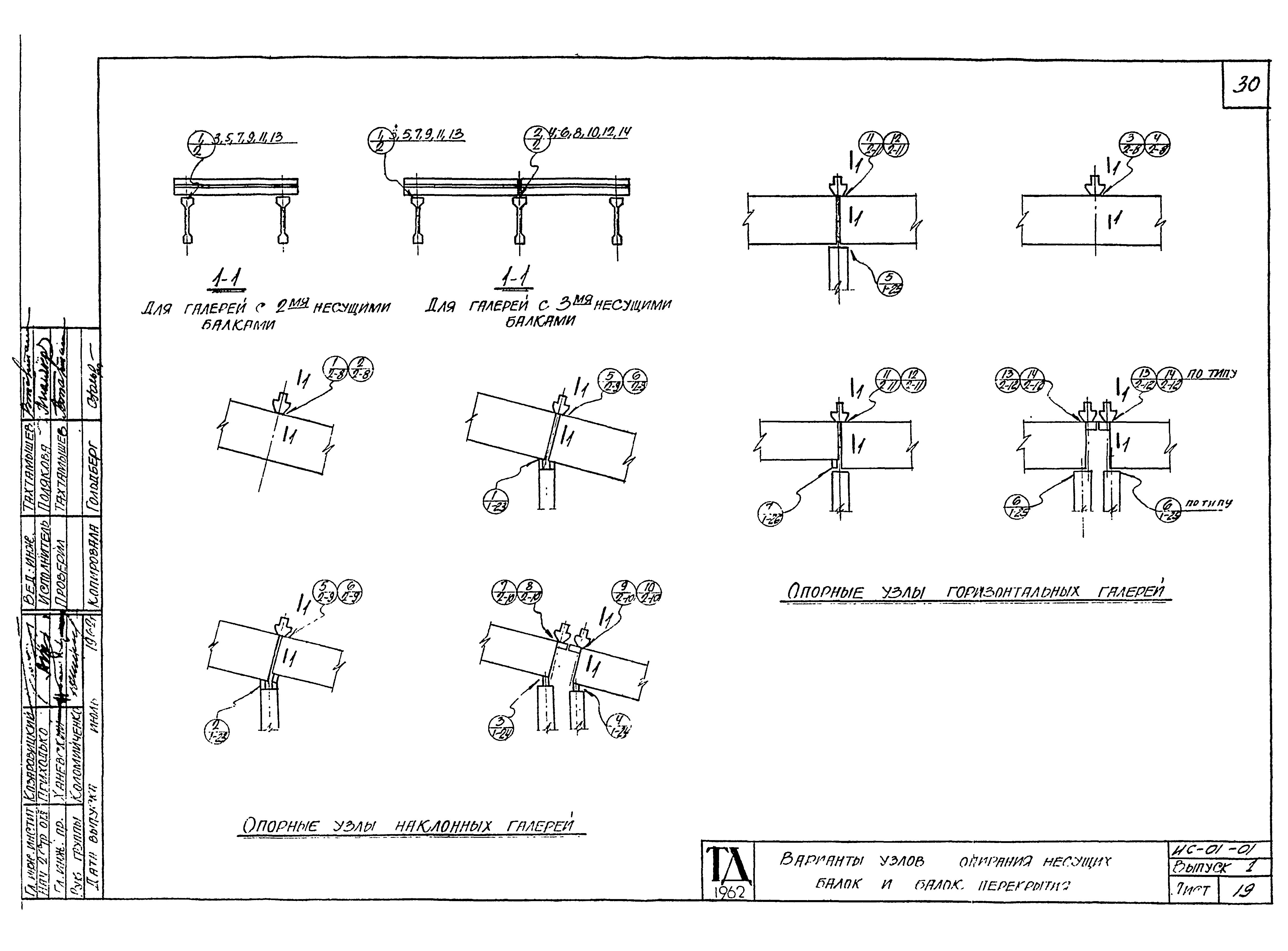

Варианты узлов опирания несущих балок и балок перекрытия

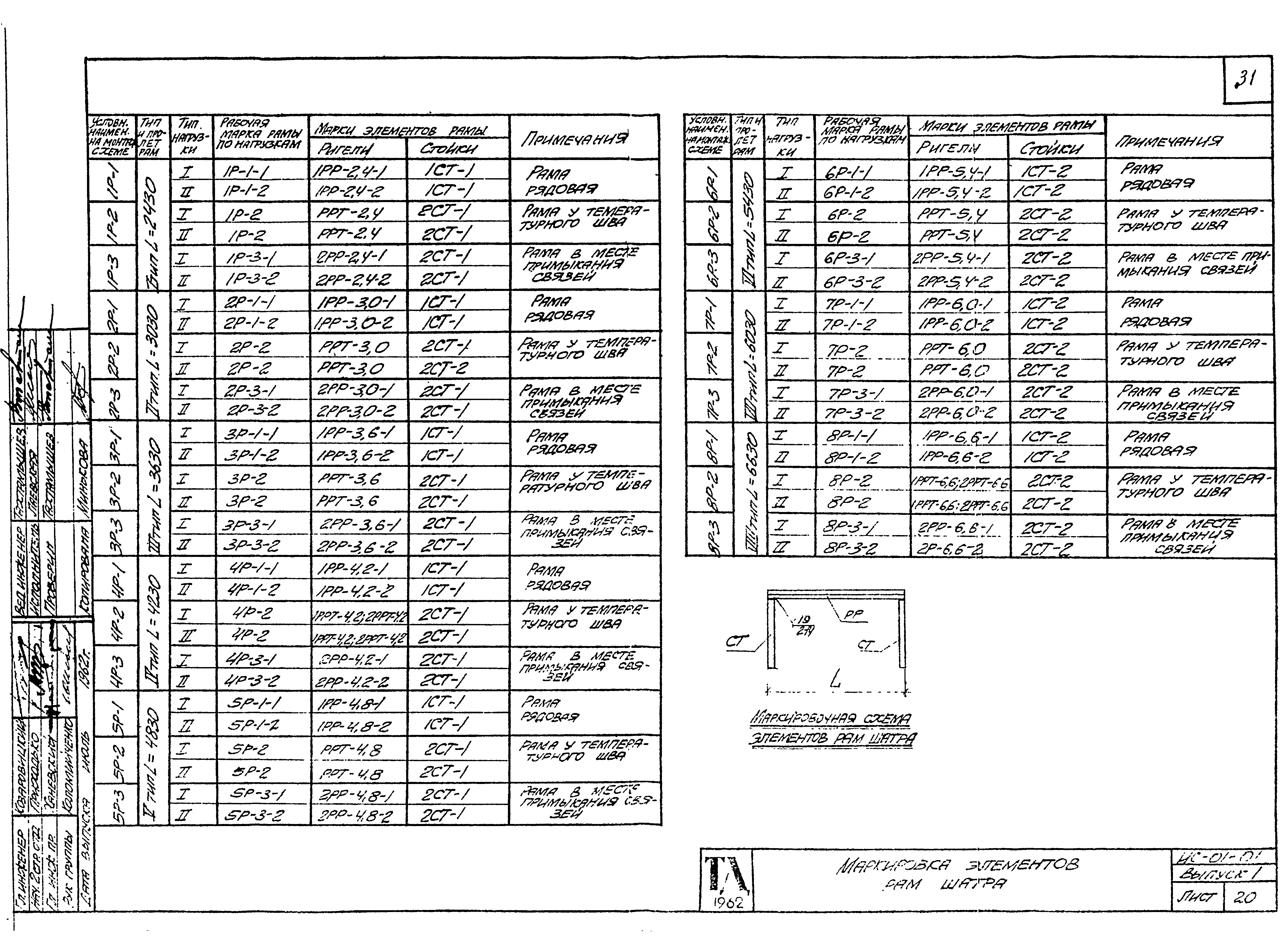

Маркировка элементов рам шатра

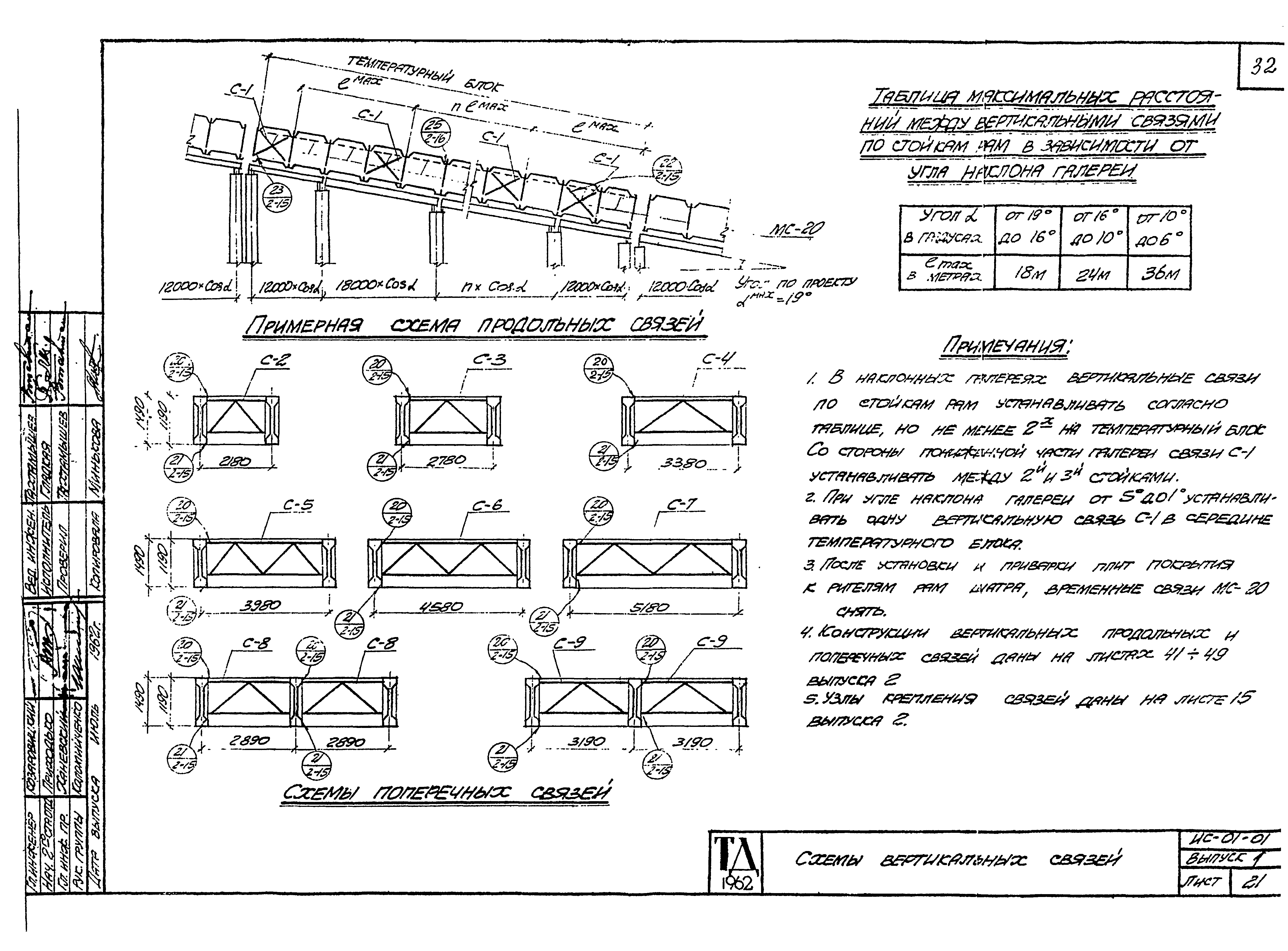

Схемы вертикальных связей

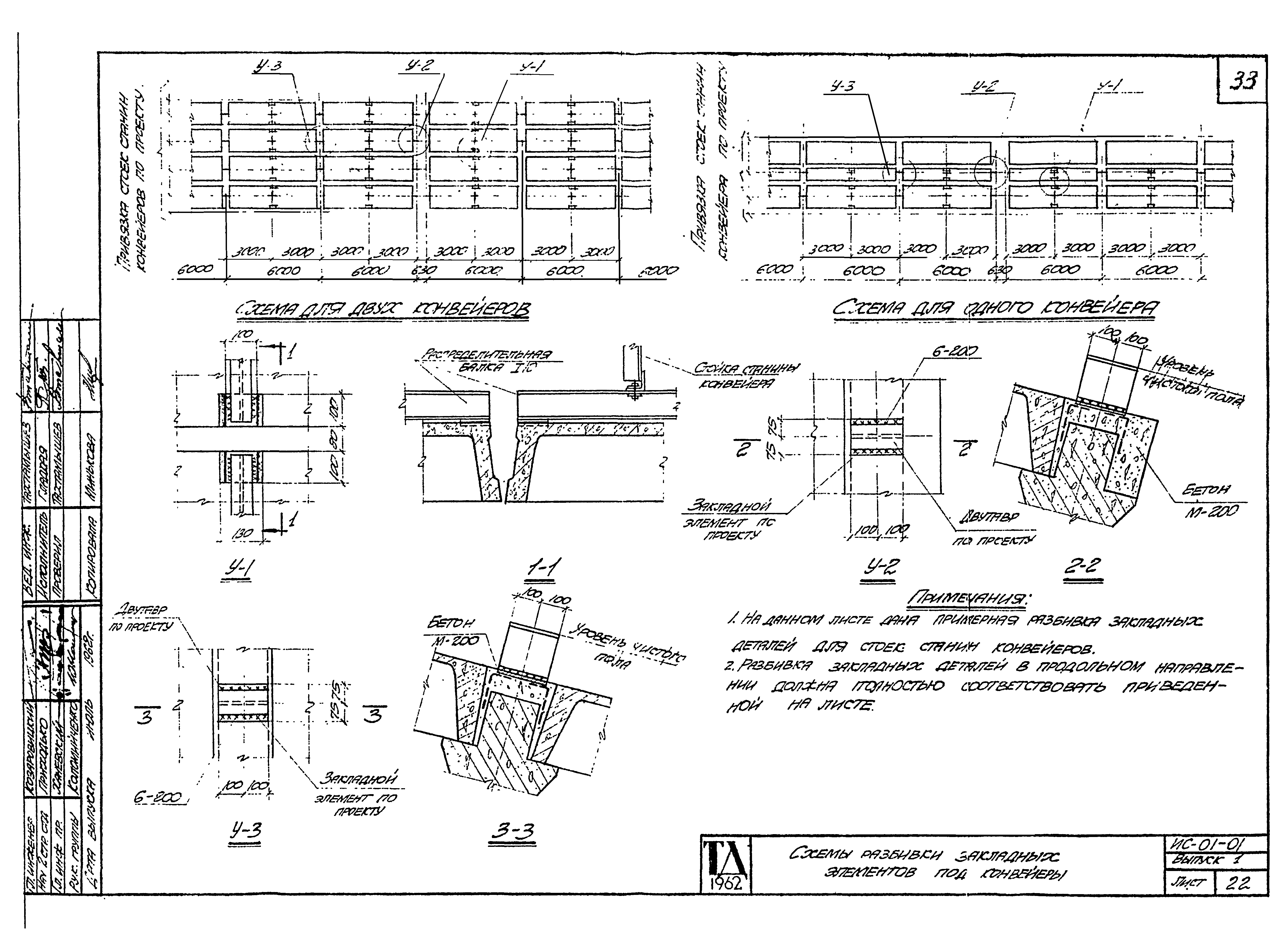

Схемы разбивки закладных элементов под конвейеры

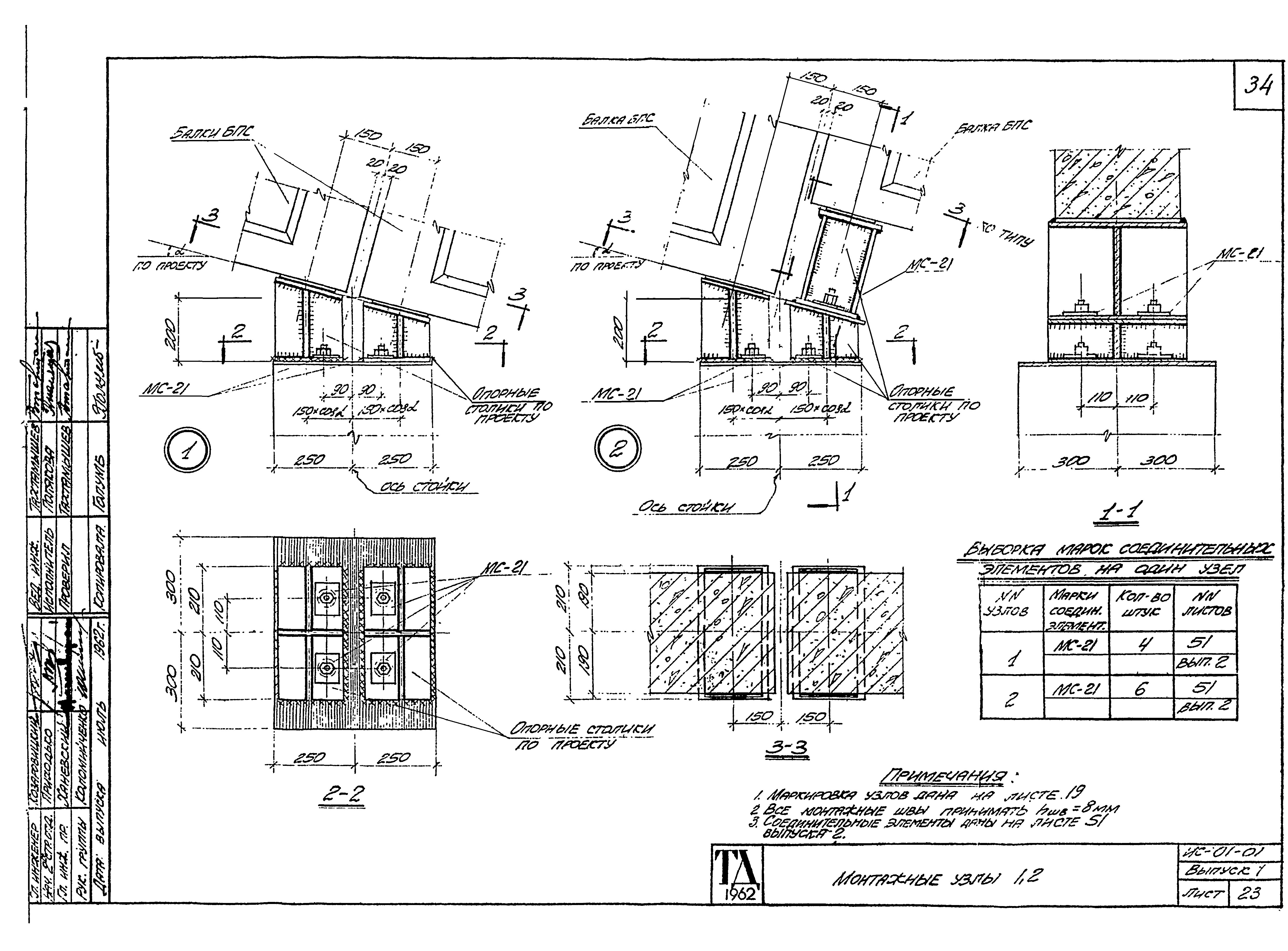

Монтажные узлы 1, 2

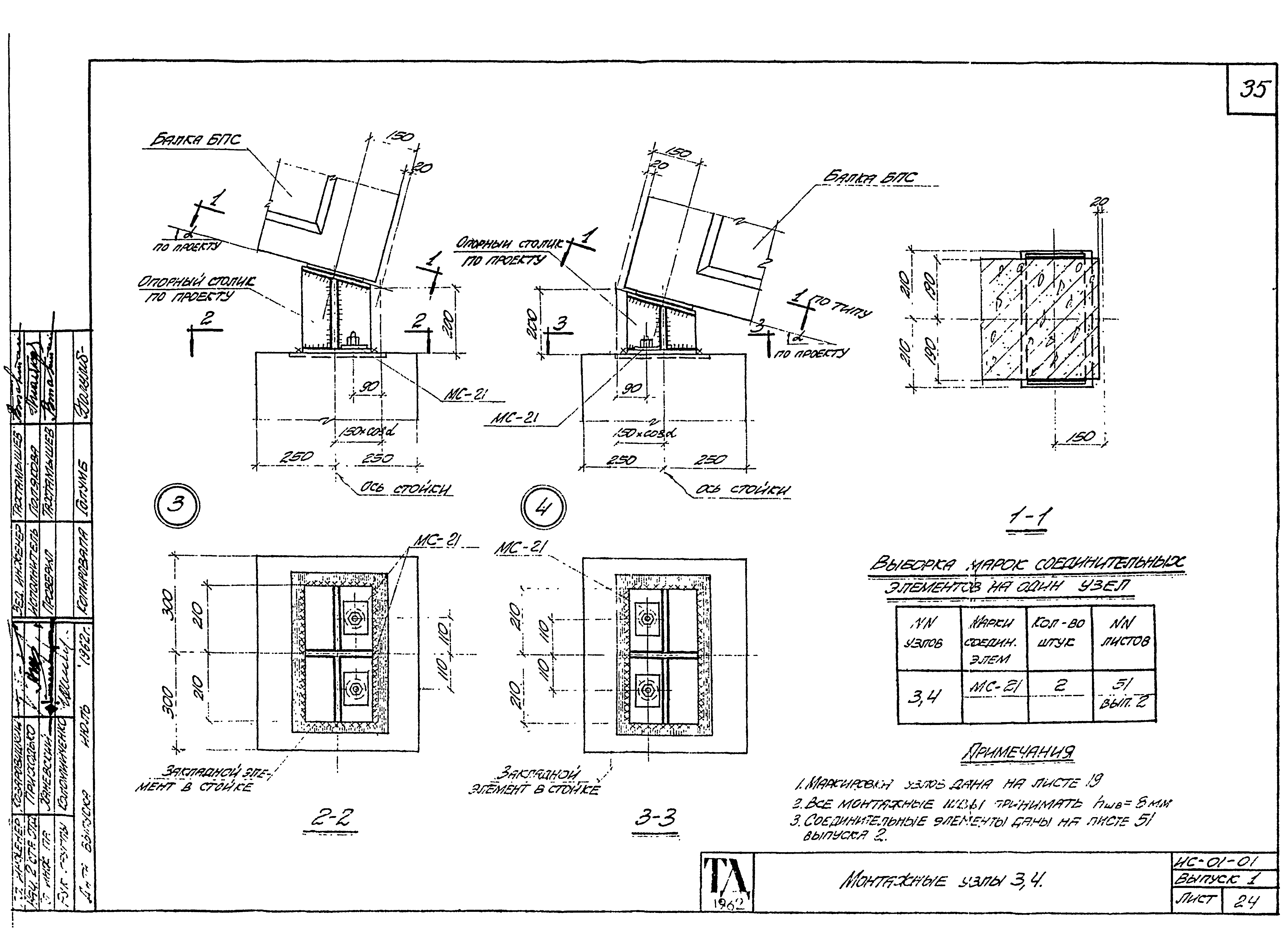

Монтажные узлы 3, 4

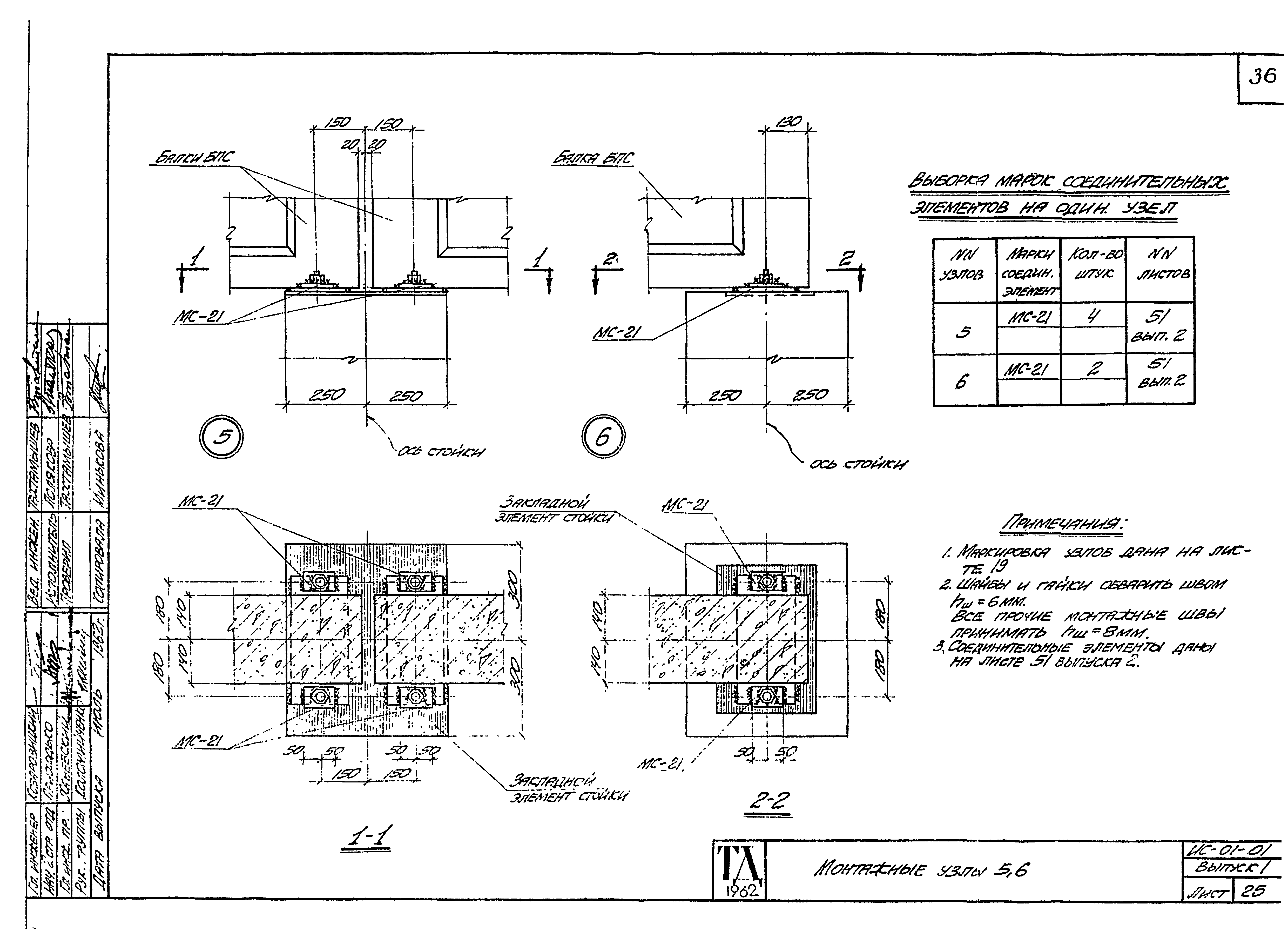

Монтажные узлы 5, 6

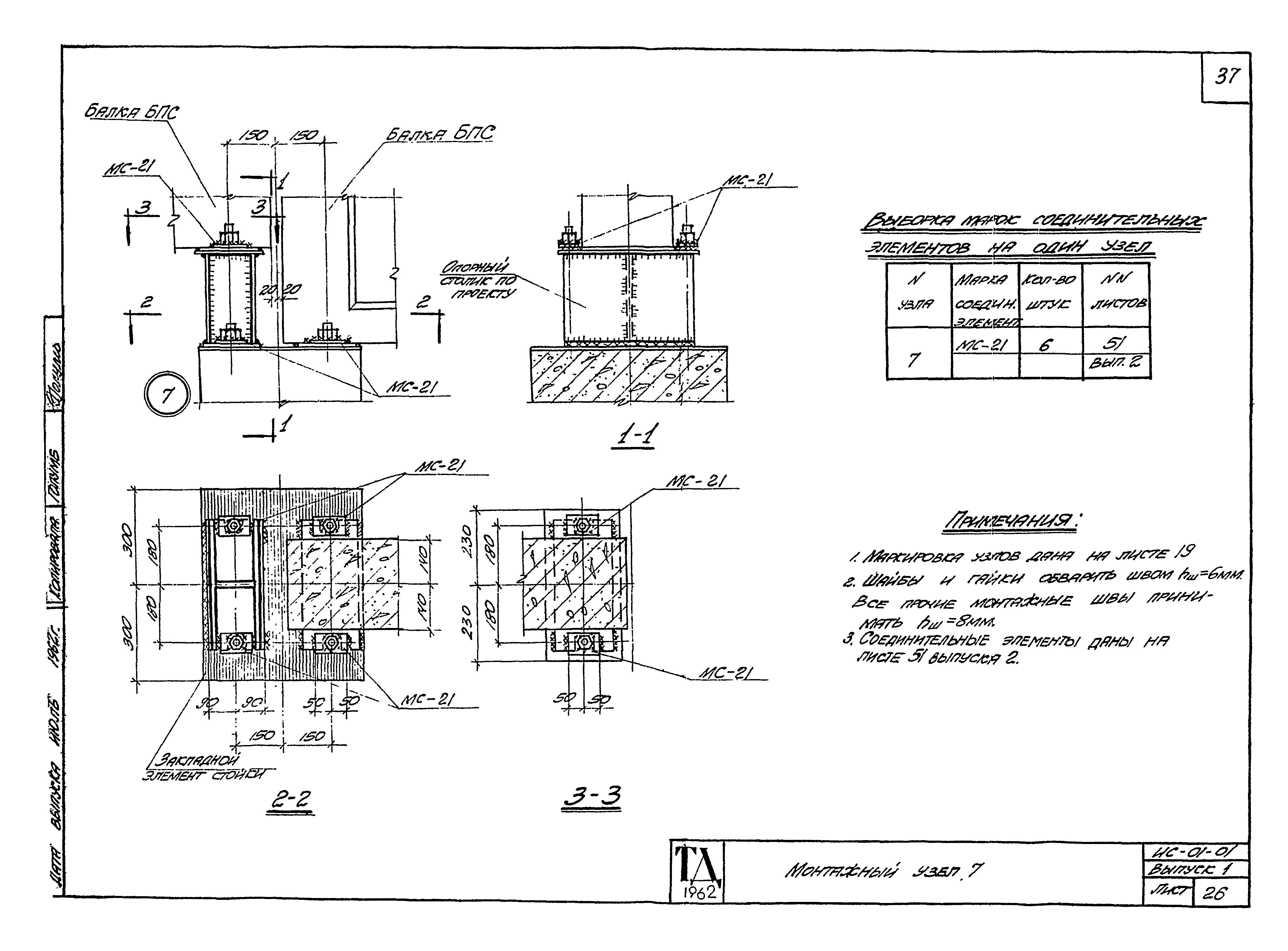

Монтажный узел 7

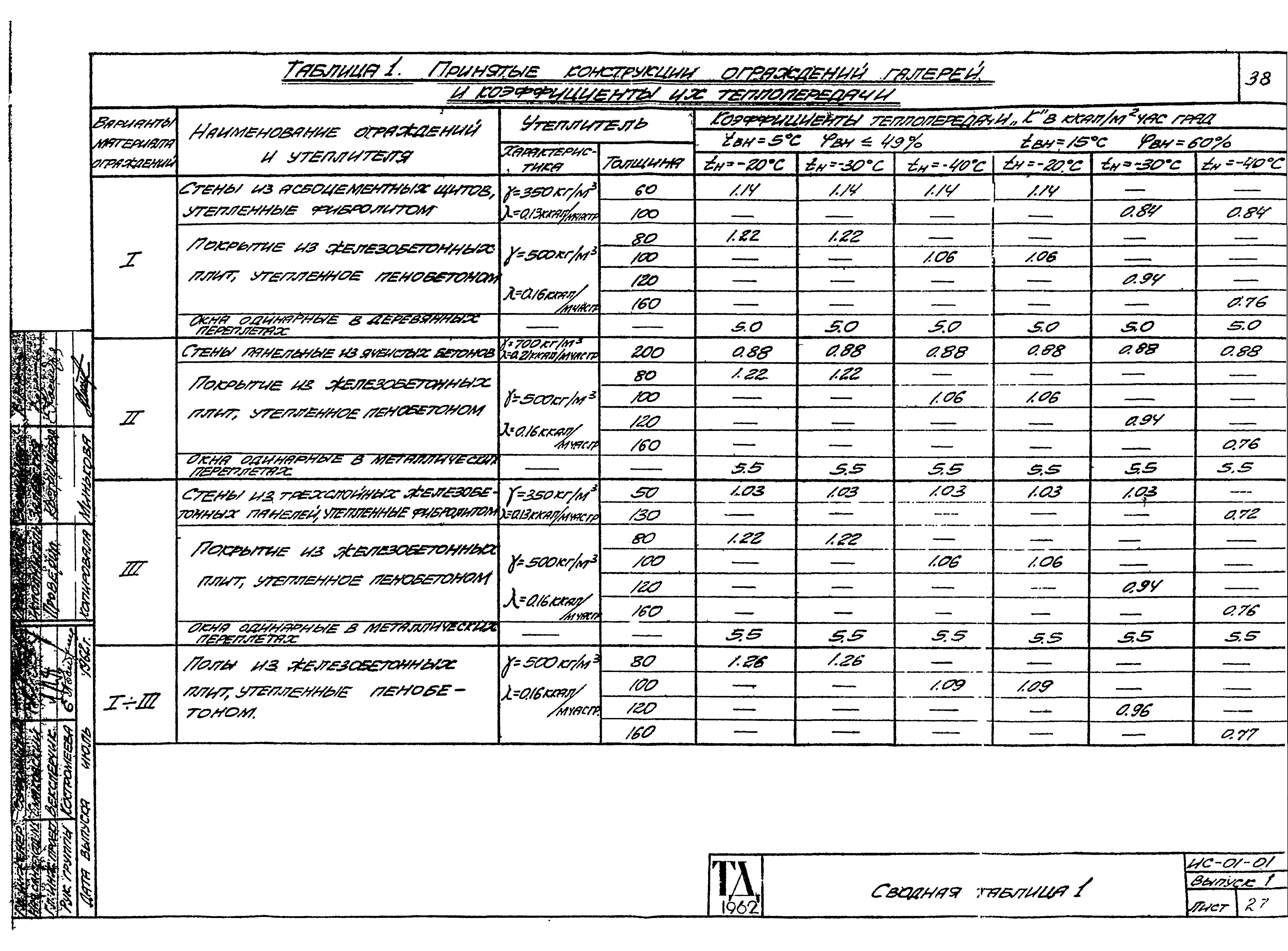

Сводная таблица 1

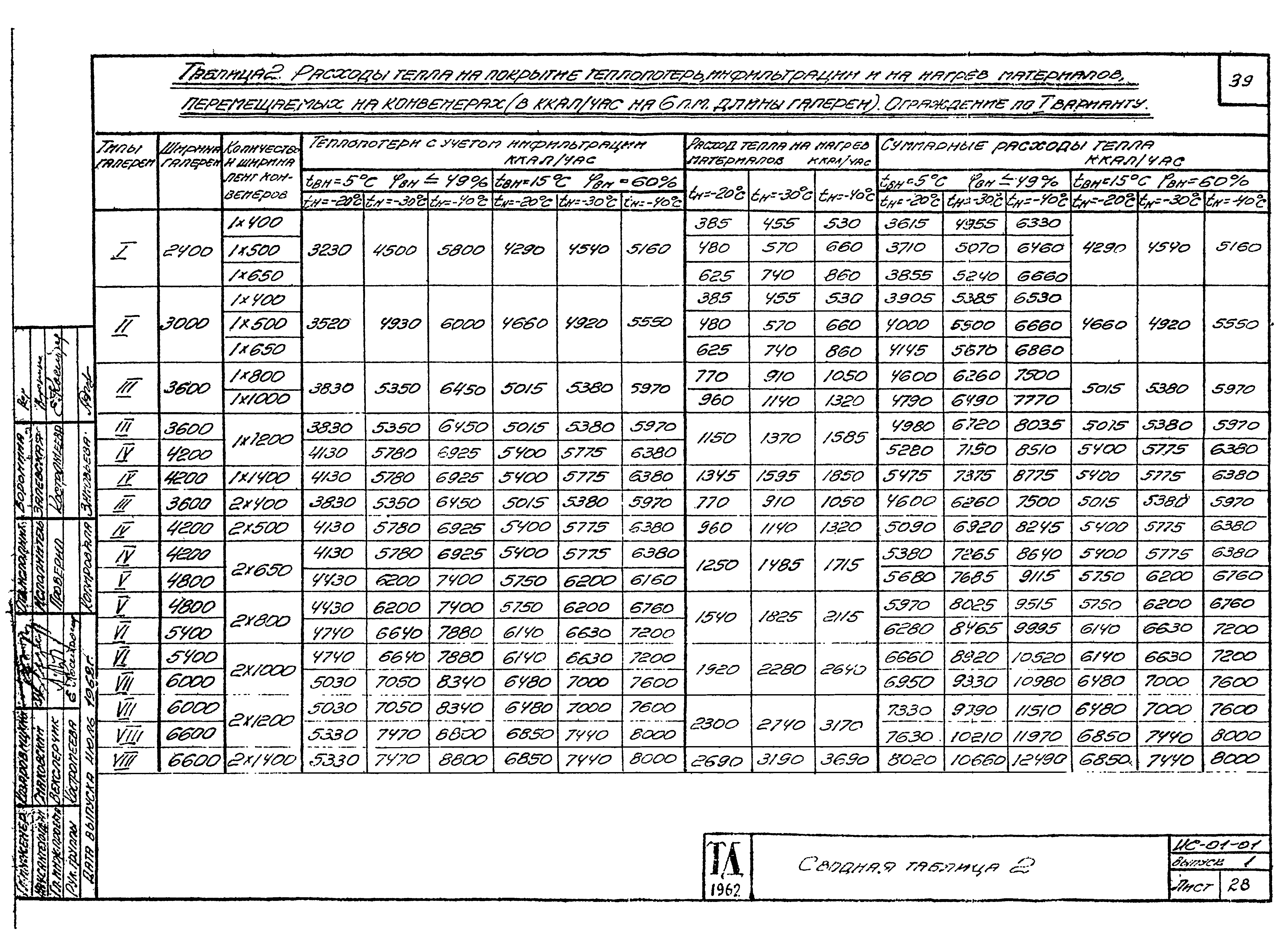

Сводная таблица 2

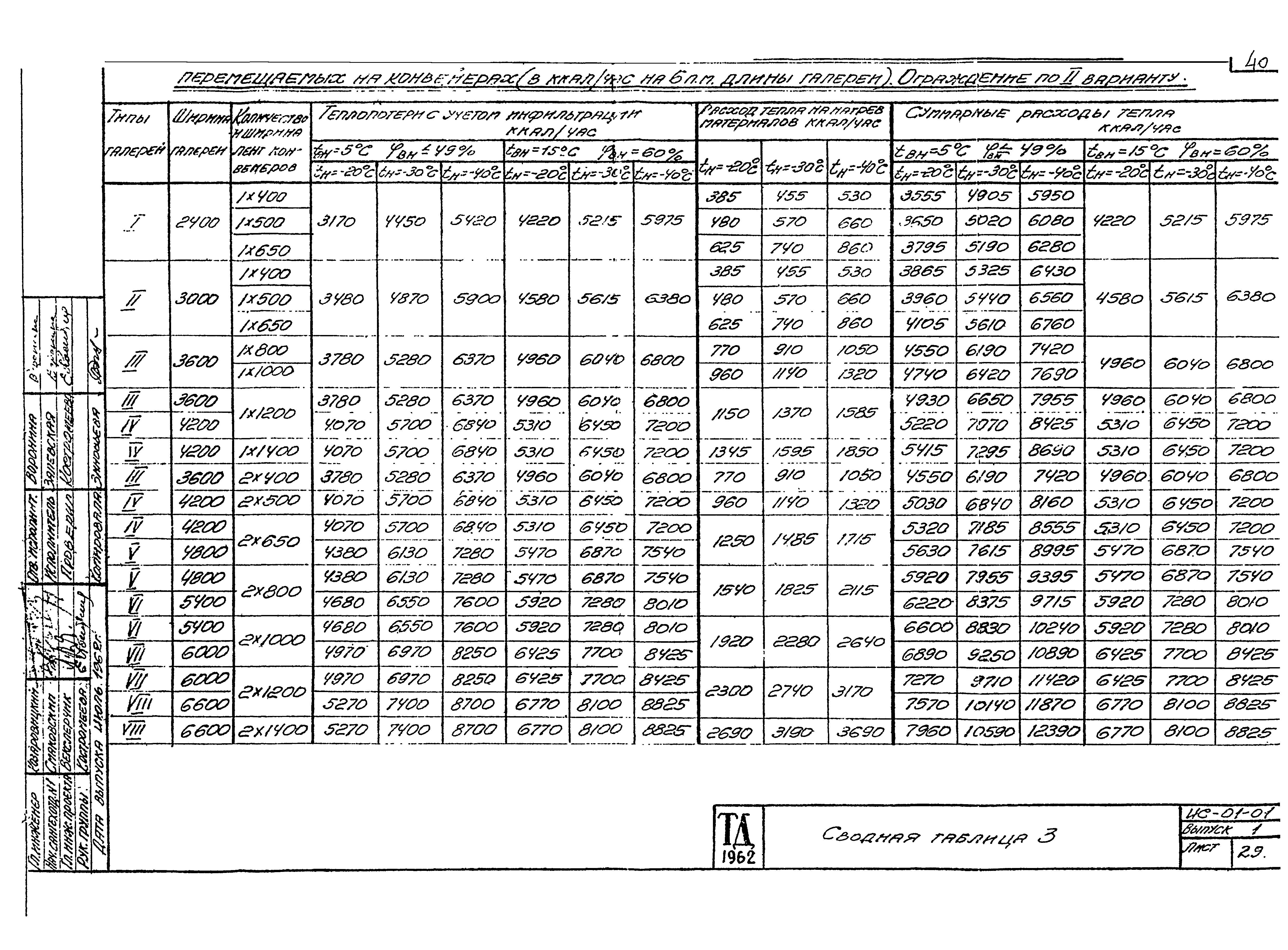

Сводная таблица 3

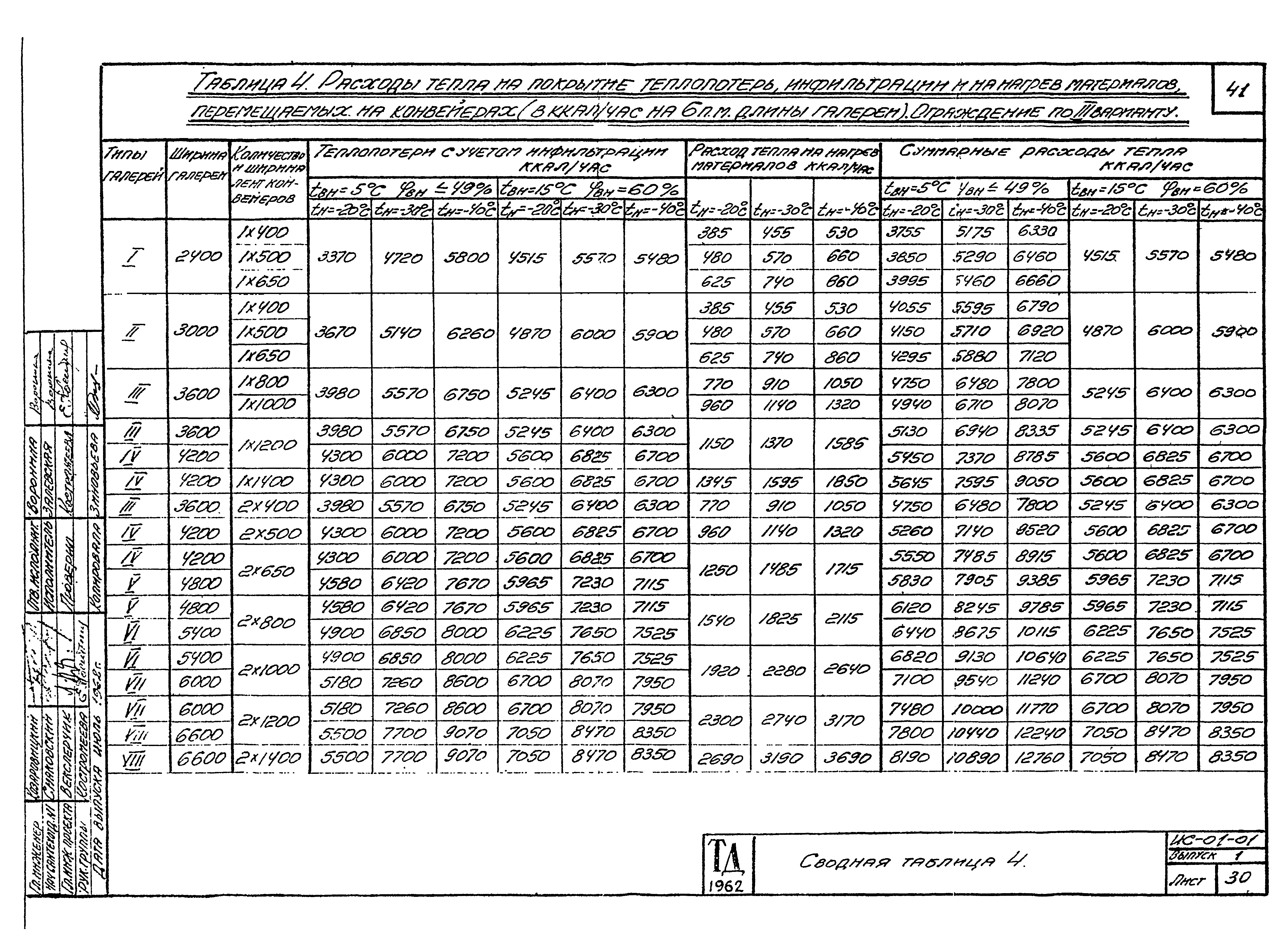

Сводная таблица 4

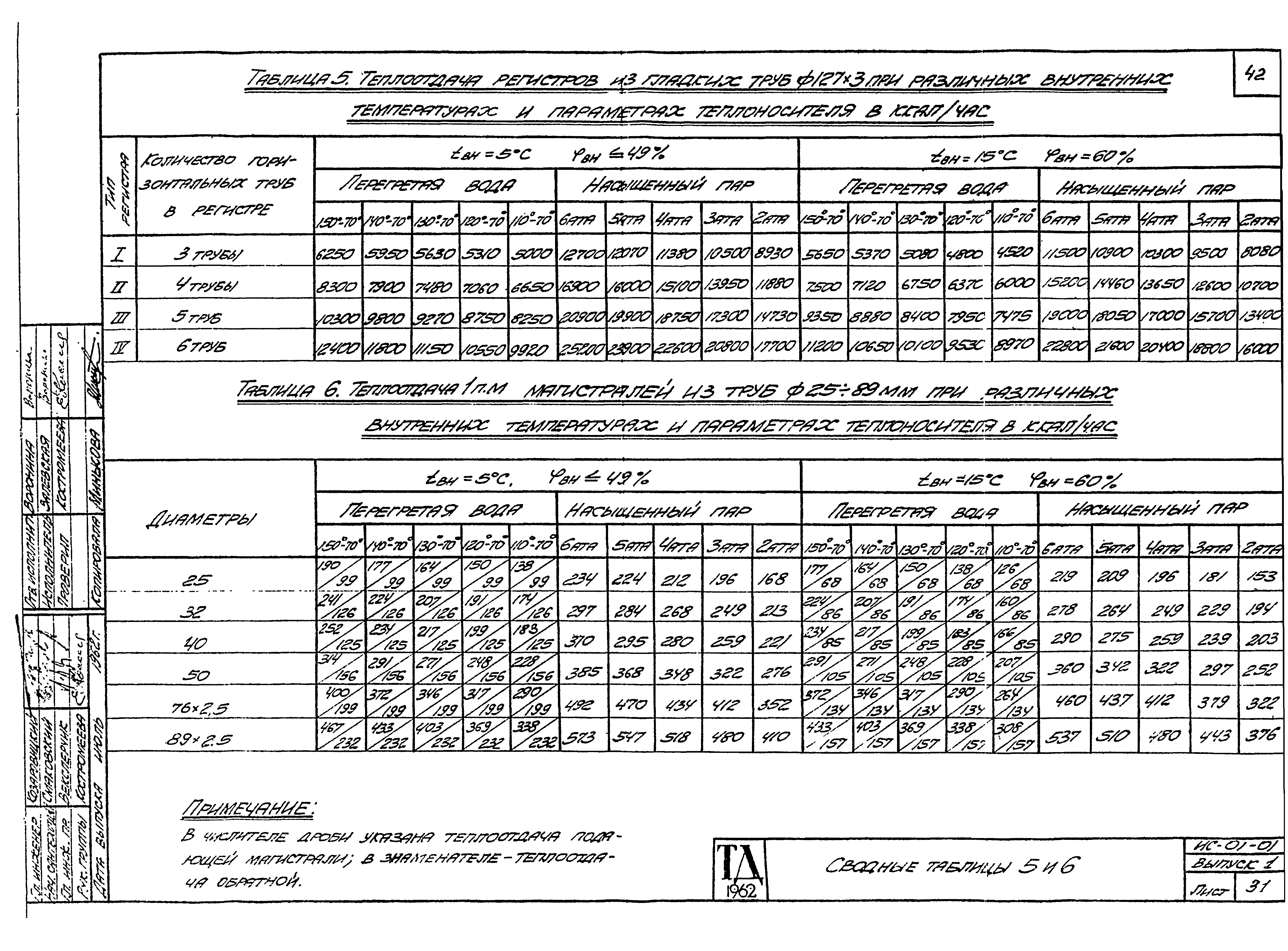

Сводная таблица 5 и 6

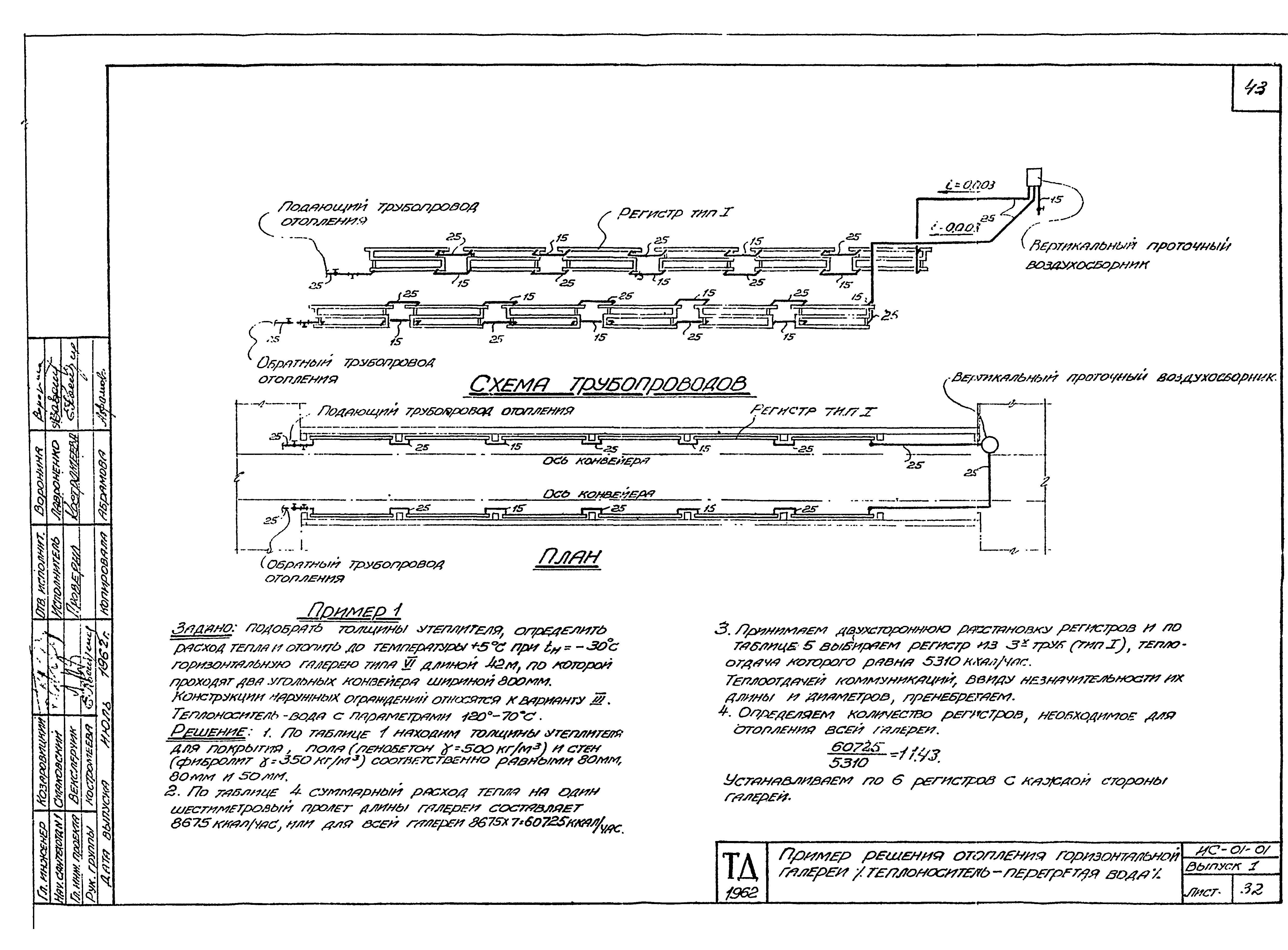

Пример решения отопления горизонтальной галереи (теплоноситель - перегретая вода)

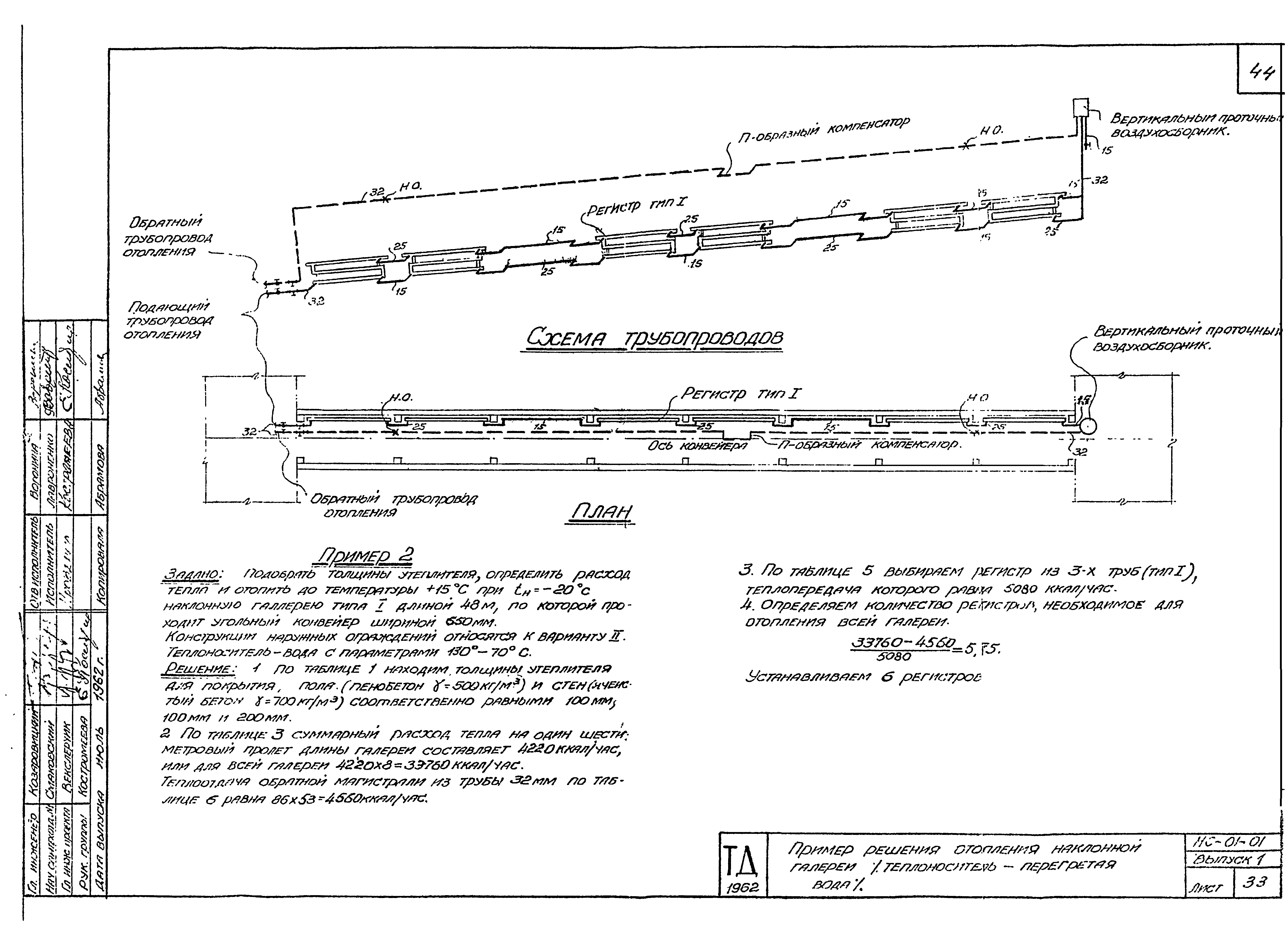

Пример решения отопления наклонной галереи (теплоноситель - перегретая вода)

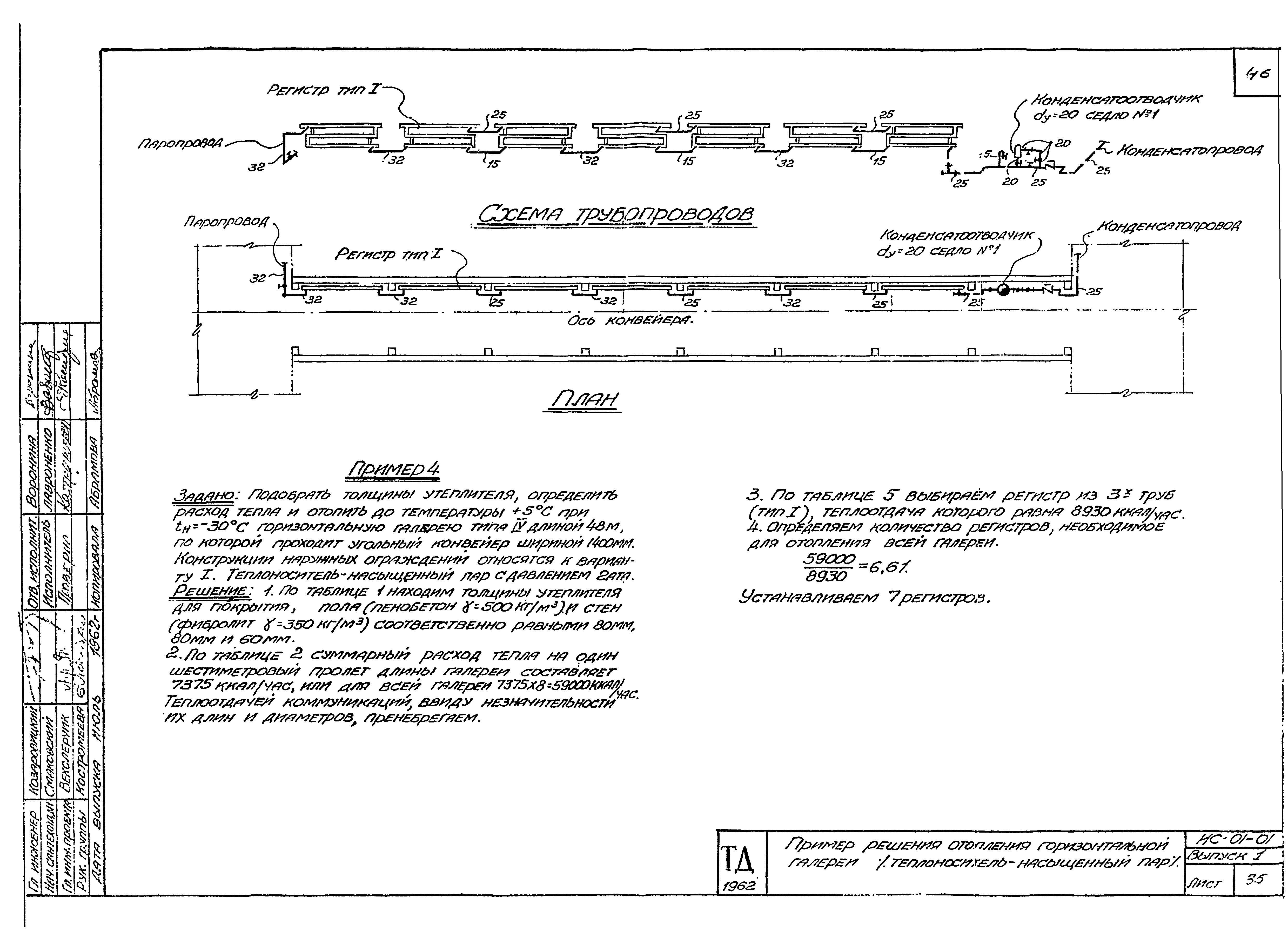

Пример решения отопления горизонтальной галереи (теплоноситель - насыщенный пар)

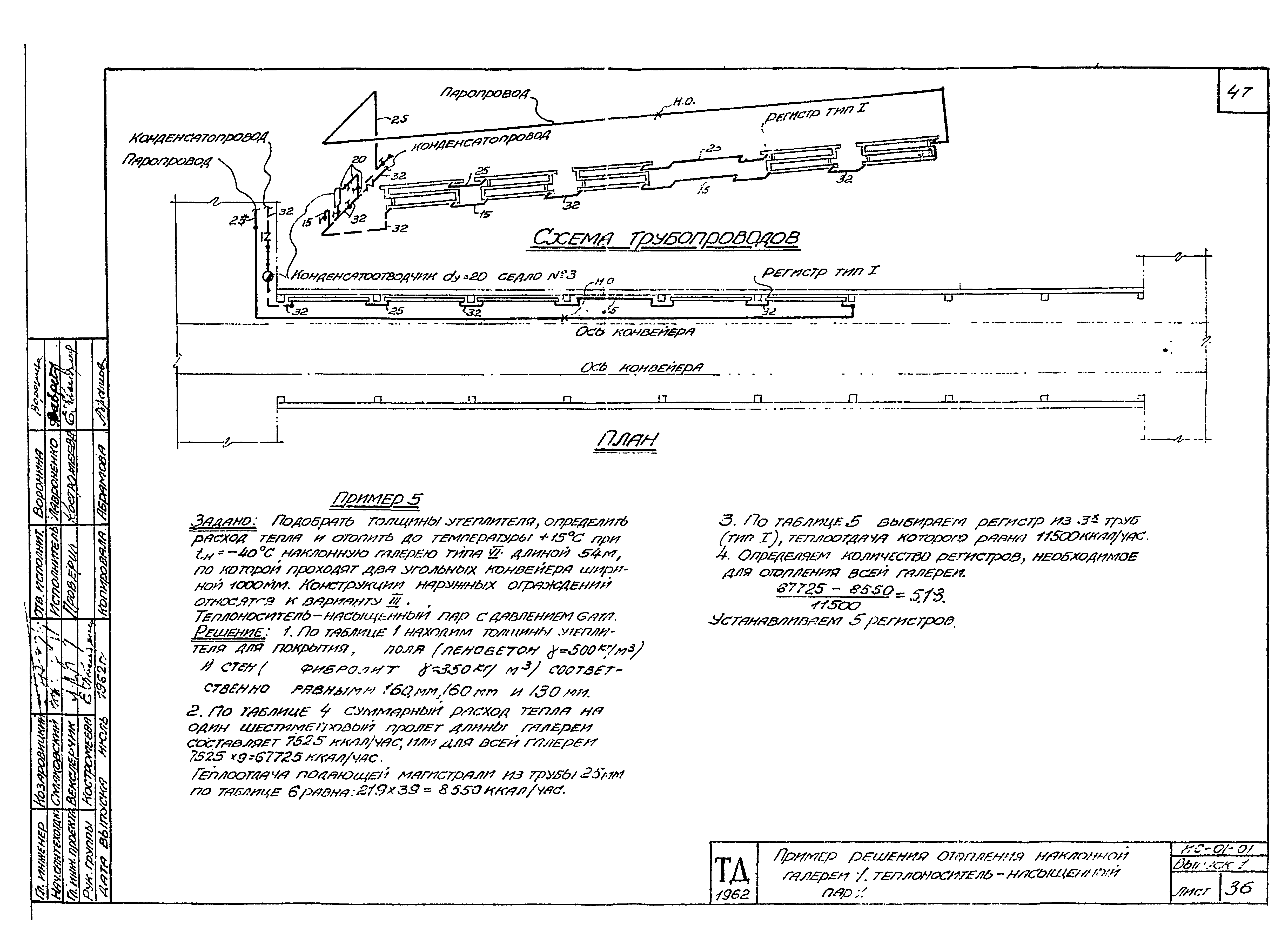

Пример решения отопления наклонной галереи (теплоноситель - насыщенный пар)

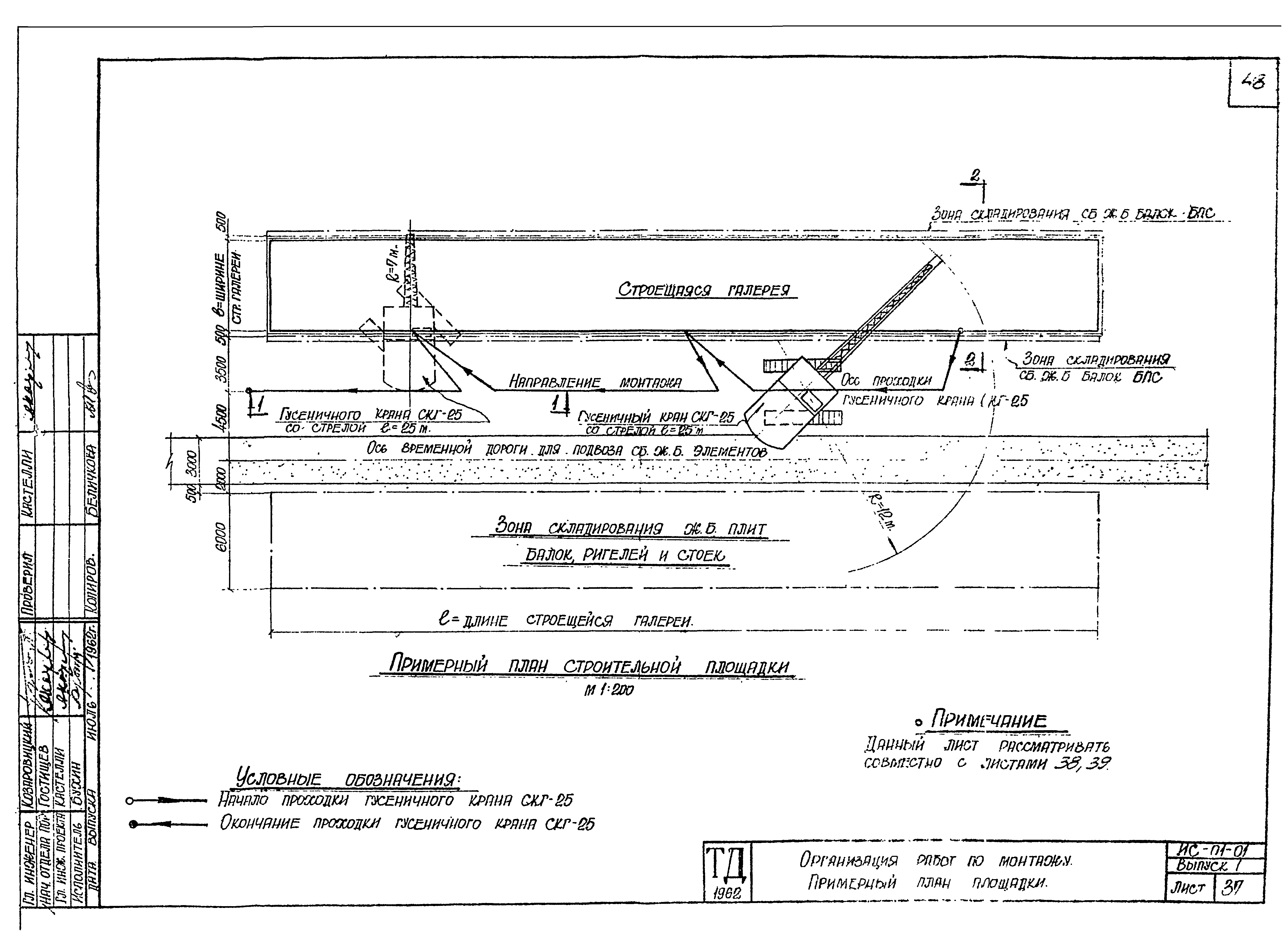

Организация работ по монтажу. Примерный план площадки
Организация работ по монтажу. Разрезы 1-1 и 2-2

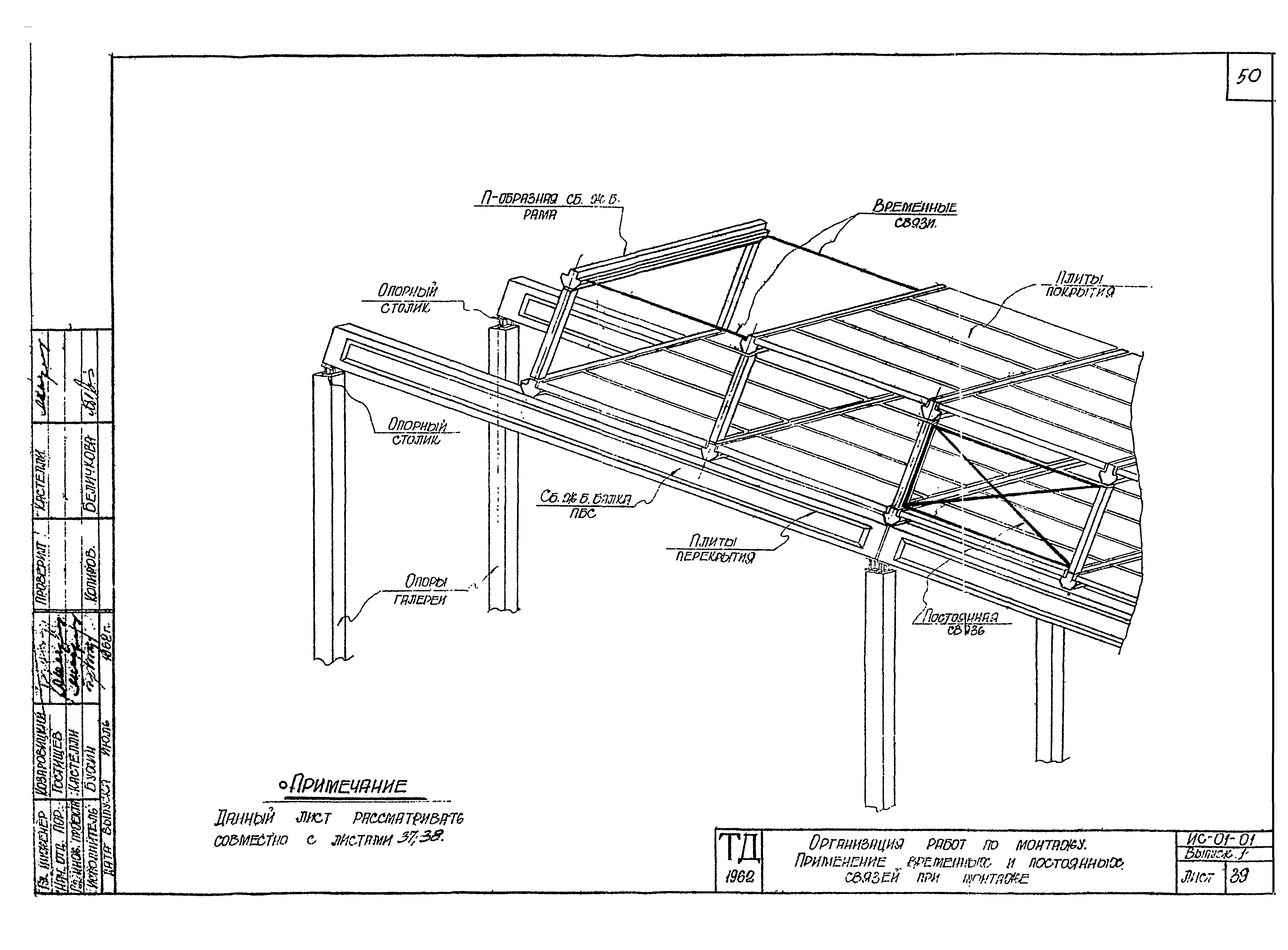

Организация работ по монтажу. Применение временных и постоянных связей при монтаже
Разработан: ПромстройНИИпроект
Утверждён:01.01.1962 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Транспортерные галереи, рампы и переходы
